Рекуперацией являются обменные процессы тепла, уходящего из помещения, с поступающими во внутрь воздушными массами. Работа прибора намного эффективнее открытых окон и отверстий. Если сделать рекуператор своими руками, улучшится в помещении воздухообмен, снизиться перепад температуры в комнате, техника частично компенсирует отсутствие отопительной системы.

Виды агрегатов

По конструктивным особенностям:

• ребристый;
• трубчатый;
• пластинчатый;
• оребренно пластинчатый;
• рециркуляционный водяной;
• крышный.

По способу монтажа рекуператор воздуха своими руками бывает:

Коллекторный

Вытяжка и приток идут в общие каналы, коллектор фиксируется в специально отведенном месте. Является основным узлом приточно-вытяжного вентиляционного механизма.

Преимущества:

• монтируется в любом удобном периметре гаража или иного крупного помещения;
• возможна частичная замена деталей;
• при установке дополнительные отверстия и проемы не нужны.

Канальный

«Тело» прибора монтируется в канале стены. Техника от производителя может оснащаться функцией «догрева».

Достоинства:

• автоматический режим работы, умеренное потребление электричества;
• простота установки;
• легко подобрать необходимую мощность прибора с учетом работы в одной комнате.

Высокий уровень шума. Ремонтные манипуляции осуществляются только специалистами в мастерской. В каждом рекуператоре заводской сборки предусмотрена замена фильтров.

Пластинчатый рекуператор своими руками

Пластинчатый рекуператор

Наиболее дешевое вентиляционное приспособление в гараж.

Для короба понадобятся четыре метра оцинковки и брус. Приобретенный металлический материал режем на ровные пластинки. В стенки сваренной конструкции и в свободные полости закладывается минвата. Выход гибкого воздуховода также помещается в двухслойный короб с минватой для уменьшения шума при работе системы.

Между пластинами помещаются «дистанционные рамки». На тонкой полоске технической пробки нанесен полиуретановый клей. Для оптимального сопротивления потоку воздуха между пластинами оставляются небольшие промежутки.

Предусмотрите в коробе отверстия для готовых пластиковых фланцев, сечение которых должно совпадать с размера ми труб воздуховода. Так, пластинчатый теплообменник в гараже со всех сторон должен получиться герметичным. Для достижения цели примените силикон. Следите, чтобы температура втягиваемого воздуха была выше вытягиваемого.

Рекомендации специалистов

1. Оснастите выполненное изделие датчиком слежения перепадов давления. Встроенный механизм станет регулярно размораживать теплообменник зимой: холодные приточные воздушные массы направятся через байпас, если будет зафиксирован перепад давления.
2. Многослойный влагостойкий короб крепится в области выхода гибких воздуховодов. Теплоизолятор выкладывается изнутри. Простая доукомплектация поможет сэкономить электричество для обогрева гаража и усилит шумоизоляционные свойства техники.

Не располагайте пластины слишком близко друг к другу. В зимнее время появится заледенелый конденсат.

Листы делаются идеально ровными, при работе с оцинковкой работа осуществляется специальными ножницами либо электролобзиком. Правильно собранный рекуператор своими руками не смешивает чистый воздух, который поступает с улицы, с отработанной воздушной средой. Теплопроводящие пластины разделяют два потока.

Кислотный герметик обязательно спровоцирует коррозийные процессы агрегата, поэтому целесообразно применять для заделывания стыков и швов обычный акрипласт.

Используйте только нейтральный состав, обычный кислотный силант может привести к коррозии агрегата.

Достоинства пластинчатого теплообменника

• КПД достигает 65%;
• прибор делается без трущихся и подвижных деталей, поэтому механизм не нуждается в частом техническом обслуживании или ремонте;
• минимальные расходы при эксплуатации.

Трубчатый воздухообменный механизм

Трубчатый рекуператор

Данный рекуператор своими руками отличается созданием воздухообменных процессов максимально приближенным к естественным.

Для создания прибора нужен короб и две алюминиевые или медные трубы, которые переплетаются между собой в индивидуальном порядке. На качество работы влияют длина труб и плотность их прилегания друг к другу. Агрегат работает за счет трубчатых конструкций, помещенных в каналы. Теплообменные процессы осуществляются при помощи пучков сварных тонкостенных трубок, по которым циркулирует воздух.

По трубам меньшего сечения проходит воздух комнатной температуры, металл получает тепло. Механизм «труба в трубе» для гаража станет замечательной альтернативой заводским изделиям.

Чтобы добиться повышения КПД, придется увеличивать длину трубы (скажется на весе конструкции).

Рекуператор своими руками роторного типа

Принцип работы

Роторный рекуператор

Сделать самостоятельно конструкцию легко, руководствуясь готовыми чертежами и проектами. Сначала вентилятор работает на вытяжку, температура отводящего воздуха нагревает лопасти крыльчатки. Затем прибор переходит в реверсный режим и втягивает воздух. Начинается обратный процесс теплоотдачи входящим потокам. Для снижения потери тепла стенки канала воздухооттока выполняют из металла. Самодельный роторный механизм имеет до 75% КПД. Крыльчатка изготавливается из очень тонких и легких листов меди. Пластины попеременно нагреваются и остывают.

Достоинства

• Один из самых высоких КПД среди техники аналогичного назначения.
• Не пересушивает воздух (контролирует уровень влажности).
• Минимальный конденсат при работе в холодное время года.

Сложная конструкция, имеющая электромотор, приводной ремень, ротор и систему воздуховодов, требует частого технического обслуживания. Учитывайте, что рекуператор своими руками данного типа работает довольно шумно. Не путайте рекуперацию с воздушным отоплением.

Качественный рекуператор своими руками с составлением чертежных эскизов

Трубчатый рекуператор — схема

1. Размер будущего теплообменника в гараже.

Стандартный механизм, как правило, имеет 20- или 30-сантиметровую длину стенок.

2. Количество пластинок.

Решение принимает собственник индивидуально, рекомендуется не менее 70 штук. Толщина прокладки между пластинами составляет 3-4 мм.

3. Диаметр отверстий.

Чем больше поперечное сечение труб, тем мощнее окажется техника.

4. Размеры корпуса.

Перед тем, как точно определиться с параметрами короба, учитывайте, что циркуляция воздуха на входе и выходе должна быть беспрепятственной. Заранее определите место для крепежных деталей и уголков.

Основные правила при выборе оптимального места для рекуператора своими руками

• беспрепятственный подход к системе для контроля работы агрегата, замены фильтров или другого частичного ремонта;
• учитывается, что в месте монтажа будут шумы;
• следует рассчитать, будет ли удобно в периметре запланированной установки развести воздуховодную сеть. Кстати, чем короче воздуховоды, тем дешевле блок и меньше его производительность.

Полезная информация

Для экономии подпотолочного пространства можете установить крышный рекуператор. Конструкция находится на крыше, поэтому не создает дискомфорта хозяевам. КПД устройства достигает 65%. Низкие денежные и эксплуатационные затраты перекроют сложные монтажные процессы с применением системы креплений.

Простые способы улучшения работы прибора:

1. Алюминиевые, пластиковые или волоконные фильтры, встроенные в каналы рекуператора, очищают поступающий воздух от пыли. Данные фрагменты быстро засоряются, поэтому регулярно меняйте элементы.
2. Чтобы приточный вентилятор не замерзал, время от времени отключайте технику. Замерзшие пластины за счет выходящего теплого воздуха оттают.

---

Рекуператор трубчатый своими руками.

Схема изготовления

Содержание

1. Рекуператор трубчатый своими руками. Схема изготовления
2. Роторный рекуператор своими руками. Роторный рекуператор: устройство, принцип работы, плюсы и минусы
   • Вентиляция в компании с рекуперацией
3. Корпус рекуператора своими руками. Рекуператор: что это такое
   • Принцип работы
   • Классификация
4. Рекуператор чистый воздух. Приточно-вытяжная вентиляция (Рекуператоры)
   • Принцип работы рекуператоров в бытовой приточно-вытяжной вентиляции
   • Реверсивный рекуператор
   • Перекрёстный рекуператор
   • Устройство бытовых рекуператоров
5. Пассивный рекуператор. Согласно нормам
6. Видео роторный Рекуператор Своими Руками Вентиляция Для Дома

Рекуператор трубчатый своими руками. Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры. Приведём основные виды:

• собранные из тонких пластин;

• с применением вращения ротора;

• коаксиальные;

• изготовленные из трубок;

• с отдельным теплоносителем.

Общие параметры теплообменников:

• пластинчатый – КПД 60-80%, компактный, легко подключается;
• противоточный – КПД 80-90%, установка сложнее, более дорогой;
• роторный – КПД 75-85%, подходит для одной квартиры.

Квадратный теплообменник является основным узлом пластинчатого рекуператора . Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

Из алюминиевых трубок можно собрать трубчатый рекуператор . От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

• простые конструкция и технология монтажа;
• КПД до 80%;
• большой срок службы;
• минимальное потребление электроэнергии;
• легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2. Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок . Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1.5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

Отрезаем 4 уголка вычисленной длины, закрепляем на рабочем столе вертикально по углам 1 квадрата из дерева. Это шаблон для сборки.

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

Формируем теплообменник, укладывая на шаблон лист за листом, поворачивая каждый раз на 90 градусов. Так организован обмен теплом в этом устройстве.

В случае одного пакета его края могут крепиться на всех сторонах корпуса. Отверстия в боковых стенках выпиливаются под имеющиеся материалы, такие как вентиляторы, входные/выходные вентиляционные короба или трубы.

Роторный рекуператор своими руками. Роторный рекуператор: устройство, принцип работы, плюсы и минусы

14 мин.

Нет человека, который бы не знал о важности кислорода, поэтому обустройство качественной вентиляции — вполне понятное желание. Однако у данных систем, удаляющих отработанный воздух и обеспечивающих непрерывный приток свежего, есть один недостаток. В холодное время года они выбрасывают на улицу теплый воздух, замещая его холодным. Из-за такого транжирства на его нагрев тратится дополнительная энергия, а ее нельзя назвать дешевой. Жарким летом все наоборот: комфортный прохладный воздух удаляется из помещений, а на его смену приходит духота, превращающая дом в настоящую «душегубку». Чтобы не отапливать улицу и обеспечить благоприятный микроклимат в жилье в любой сезон, можно использовать роторный рекуператор.

Вентиляция в компании с рекуперацией

Самый простой вид — естественная вентиляция, принцип ее действия основан на природных явлениях. Воздухообмен обеспечивает организация специальных отверстий-продухов в здании: нижние являются приточными, а верхние — вытяжными. Однако такие системы очень далеки от совершенства. Плюс у них один — минимальные материальные затраты. Минусов много: это невозможность очистки воздуха, полная зависимость от климата, от сезонов года. Альтернатива — принудительная вентиляция. Она обходится гораздо дороже, зато такая система гарантирует оптимальный микроклимат в помещениях.

Искусственная вентиляция разделяется на приточную и вытяжную. Первая обеспечивает постоянную подачу свежего воздуха, а отработанные массы эвакуируются естественным образом. В такую систему входят:

• воздуховоды, по которым проходит воздух;
• вентиляторы, «заставляющие» его попадать в помещение;
• фильтры, останавливающие до 90% пыли, более крупного мусора;
• воздухонагреватели, без которых трудно и очень некомфортно зимой.

В эту систему могут входить различные дополнительные модули.

Вытяжная вентиляционная система, которая призвана помогать естественной вентиляции, наоборот, отвечает за удаления отработанных масс, практически лишенных кислорода. Главный элемент этого оборудования — вытяжные вентиляторы.

Приточная или вытяжная искусственная вентиляция недостаточно хорошо действует «в одиночку», поэтому оптимально приточно-вытяжное оборудование в комплексе. Однако в работе системы есть одно слабое место — удаление нагретого воздуха, замещение его холодным.

Чтобы сделать его комфортным, хозяева расходуют довольно большое количество электроэнергии, особенно чувствительны расходы в холодный сезон. Недостаток способна исправить рекуперация, которую используют как в централизованных, так и в локальных системах.

К оборудованию — рекуператорам — подводят вытяжные и приточные каналы. Устанавливать приборы можно в любом месте: снаружи здания (например, на крыше), на потолке, стене, полу. Они могут быть моноблоками либо отдельными модулями.

Рекуператор — лишь часть принудительной вентиляции, поэтому такое «возвращающее» оборудование рассматривают только как элемент общей системы.

Корпус рекуператора своими руками.

Рекуператор: что это такое

Это теплообменник поверхностного типа, в котором теплота отводящих газов передается через разделяющую перегородку. По типу теплоносителей классифицируются на воздушные, водяные, газовые. Для бытовых вентиляционных систем применяются воздушные аналоги. Они являются элементом принудительной вентиляции дома, квартиры.

Принцип работы

• В схеме есть две камеры – подача и вывод.
• Между ними установлена перегородка.
• Энергия от теплого потока через стенку передается холодному.
• Не происходит прямое смешивание масс, либо этот фактор незначителен.

Преимущества – оптимизация температурного баланса в комнате, уменьшение расходов на отопление. Недостаток – дополнительные расходы на организацию вентиляции, используется полезный объем дома, квартиры.

Применение этой системы позволяет снизить расходы на отопление, так как тепло нагретой комнаты используется два раза.

Так работает рекуператор

Классификация

Для эффективности функционирования нужно учитывать общую площадь контакта теплообменника с циркулирующими потоками, их соотношение и объем. Самодельный рекуператор должен быть прост в изготовлении, но при этом выполняет свои функции. Поэтому перед разработкой чертежа следует ознакомиться с видами этих устройств.

• Пластинчатый . Он состоит из нескольких кассет, в которых входные и выходные каналы чередуются, но не пересекаются. Преимущества – не потребляет электроэнергию, бесшумность. Возможно обмерзание из-за скапливания конденсата. Выход – установка специальных сборников воды. Эффективность зависит от материала пластин – полимеры, металл или целлюлоза.
• Роторный . Основной элемент – ротор, который состоит из барабана со множеством ячеек. Он разделяет трубопровод на две части. Во время вращения ротора происходит смешивание масс, передача энергии. Преимущества – КПД до 85 %, возможность регулировки скорости вращения, нет конденсата. Недостатки – зависимость от электроэнергии, нужны фильтры.
• Водяные. Тепло передается через жидкую среду. Преимущества – теплообменники могут находиться далеко друг от друга, не происходит смешивание потоков. Минус – сложность чертежа. Такие устройства применяются в производственных и коммерческих зданиях.

Основные характеристики – расход (м³/час), габариты и масса, эффективность теплообмена (60-90 %), способ монтажа (подвесной, встраиваемый). Дополнительные компоненты – звукоизоляционные материалы (роторные модели), теплоизоляция.

Для самостоятельного производства можно взять чертежи готовых заводских устройств. Это позволит избежать ошибки при проектировании и креплении.

Рекуператор чистый воздух. Приточно-вытяжная вентиляция (Рекуператоры)

Рекуперато́р ( от лат. recuperator — получающий обратно, возвращающий ) — в бытовой вентиляции, любой из приборов передающий температуру выходящего из помещения воздуха поступающему.

Приточно-вытяжная вентиляция с рекуперацией тепла выполняет две задачи: осуществляет приток свежего воздуха в помещение и удаление из него загрязнённого воздуха.

Рекуператоры для вентиляции классифицируются по следующим типам:

• По типу устройства теплообмена — реверсивные, перекрестные (противоточные), прямоточные, роторные (в бытовой вентиляции не используются).
• По конструкции теплообменника — трубчатые, пластинчатые.
• По материалу из которого изготовлен теплообменник — металлические (алюминиевые, медные или из нержавеющей стали), бумажные, пластиковые, керамические.
• По возможности возврата влаги – не мембранные и мембранные (энтальпийные).

Принцип работы рекуператоров в бытовой приточно-вытяжной вентиляции

Рекуператор при осуществлении воздухообмена задерживает внутреннюю температуру внутри помещения, причём не важно, положительная эта температура или отрицательная.

Например, если температура в помещении +25 °C, а на улице -25 °C, то при КПД рекуператора в 80% в помещение поступит воздух температурой +15 °C. А если температура в помещении -25 °C, а на улице +25 °C, то при КПД в 80% в помещение поступит воздух температурой -15 °C.

Таким образом в холодное время года воздух подогревается без дополнительных затрат!

Летом, при использовании кондиционера, аналогично происходит охлаждение приточного воздуха, что снижает нагрузку на кондиционер и экономит его ресурс.

Реверсивный рекуператор

Работа реверсивного прибора в холода напоминает дыхание человека через шарф на морозе. При выдохе воздух нагревает шарф, а при и вдохе, проходя через ткань шарфа, воздух подогревается и попадает в лёгкие уже не таким холодным.

Роль шарфа в реверсивных рекуператорах выполняет теплообменник – регенератор.

Принцип работы реверсивного рекуператора

На рисунке видно, как в фазе 1 происходит нагрев регенератора выходящим воздухом, а в фазе 3 – нагрев входящего в помещение воздуха с охлаждением регенератора.

Реверсивные рекуператоры требуют только одно отверстие на улицу.

Перекрёстный рекуператор

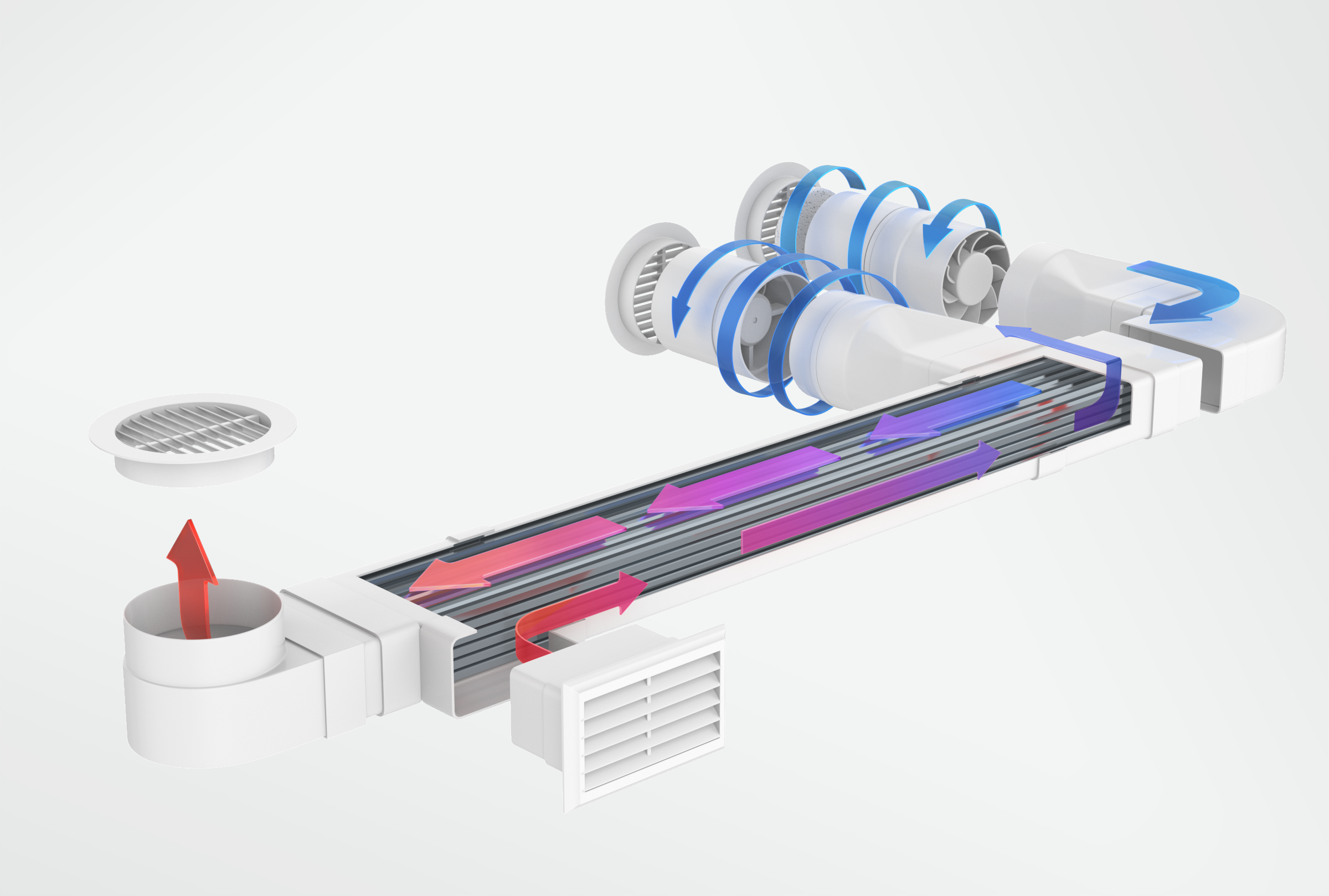

Схема работы рекуператоров перекрёстного типа иная. В такого типа приборах обязательно присутствует два отверстия на улицу и два в помещение, так как поток воздуха, в отличие от реверсивных устройств, не меняет направление и всегда направлен одну сторону.

Принцип работы перекрёстного рекуператора

Основное преимущество установки приточно-вытяжной вентиляции с теплообменником состоит в том, что она возвращает до 90% тепла обратно в помещение, а это значит, что затраты на обогрев помещения с установленным рекуператором сократятся, в сравнении с вентилированием через открытое окно.

Благодаря системе рекуперации воздуха, в помещении постоянно поддерживается комфортный микроклимат, особенно это важно для вентиляции загородного дома.

Устройство бытовых рекуператоров

Внутри каждого прибора расположен вентилятор (от 1 до 4х), теплообменник определённого типа и фильтр очистки воздуха.

Пассивный рекуператор. Согласно нормам

Кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч на чел. 3 м³/м², если общая площадь кварти­ры без учета площади летних поме­щений меньше 20 м²/чел.

Для расчета расхода воздуха, м³/ч, по кратности объем помещений следует определять по общей площади квартиры без учета площади летних по­мещений. Квартиры с плотными для воздуха ограждающи­ми конструкциями требуют дополнительного притока воздуха для каминов и механических вы­тяжек.

Вообщем решил я разделить дом на две части, и сначала заняться вентиляцией второго этажа, т.к. там спальни и рабочее место и детская, то есть я там провожу достаточно много времени, и основные загрязнения там.

На 3-х человек нужен приток от 90 до 150 кубов воздуха в зависимости от концентрации СО2 на улицы.

Если я буду подавать просто 90-150 кубов подогревая до комфортных 22 градусов я буду тратить 0,34Вт х 90 м3 х (22гр — (-3 гр)) х 24ч х 213дней = 3910кВтч в год (при средней температуре отопительного периода -3 гр) при моем тарифе на электроэнергию это составит 4,54 х 3910 = 17 751 руб в год, что в целом достаточно много с учетом того что за всю электроэнергию с отопление, освещением, быт. техникой, ГВС и т.п. в год я плачу порядка 65 т.р.

Поэтому конечно делать просто приточную вентиляцию не разумно, соответственно решено ставить рекуператор.

Рекуператоров бывает много разных видов, я не буду описывать конструкции каждого и сравнивать их. Для себя решил что приточно вытяжная вентиляция должна удовлетворять следующим условиям.

1. как можно меньше и проще обслуживание
2. не влиять существенно на нагрузку сети, то бишь без догрева
3. ее не должно быть слышно, т. к. приток идет в спальни, то шума вообще не хочу (вентилятор от ноутбука для меня это громко и неприятно)
4. дешево и просто

В доме есть небольшой чердак, туда и решено засунуть всю систему. Но т.к. он холодный корпус установки и воздуховоды должны быть хорошо утеплены.

Видео роторный Рекуператор Своими Руками Вентиляция Для Дома

5 Схемы теплообменников своими руками – Изготовление своими руками Кому

Теплообменники используются для отопления и охлаждения зданий. Они также могут передавать тепло между жидкостями или газами в промышленных процессах, таких как разделение смесей. Теплообменники возможны во многих различных конструкциях, хотя наиболее распространенными являются теплообменники с поперечными и противоточными трубками. В этой статье описываются пять планов теплообменников «сделай сам», которые можно построить из обычных материалов, которые можно найти в магазинах товаров для дома. Следование этим чертежам поможет вам построить простую систему водяного охлаждения, простой обогреватель двигателя с автоматическим контроллером, простой блок кондиционера для вашего автомобиля и простой нагреватель для аквариума со встроенным таймером. Во всех четырех проектах используются стандартные фитинги для садовых шлангов, обеспечивающие быструю установку и герметичность.

Хотя существует множество различных теплообменников, все они используют одну и ту же основную процедуру повышения температуры жидкости путем передачи тепловой энергии от одной жидкости к другой через третью среду. Теплообменники могут использоваться во многих областях, от промышленных процессов, систем кондиционирования и охлаждения до отопления или охлаждения вашего дома. Теплообменники позволяют повысить эффективность ваших приборов, сократить расходы на электроэнергию и помочь планете. Независимо от того, нужен ли вам радиатор или солнечная система отопления, эти планы помогут быстро настроить и запустить ваш теплообменник.

Узнайте, как собрать 5 моделей теплообменников своими руками, которые легко и дешево собрать или использовать в качестве вдохновения для ваших собственных проектов!

Преимущества чертежей теплообменника «сделай сам»

Схемы теплообменника «сделай сам» — отличный способ сэкономить деньги на счетах за электроэнергию. Вы также можете использовать их, чтобы узнать больше о вашем водонагревателе и о том, как он работает. Ниже перечислены некоторые преимущества чертежей теплообменника «сделай сам»:

Эстетика

У вас есть свобода выбора дизайна и цветовой гаммы вашего теплообменника «сделай сам». Это означает, что вы можете создать что-то, что будет эстетически приятным для вас и будет соответствовать вашему интерьеру.

Экономия средств

Самодельные теплообменники дешевле, чем покупать их в магазине, поэтому вы сэкономите деньги, сделав их самостоятельно. Кроме того, вы можете сделать несколько разных теплообменников и не беспокоиться о том, что будет, если вы их сломаете или захотите потом продать. Если вы сломаете один, его замена не будет стоить больших денег, потому что, во-первых, они такие недорогие!

Образовательный опыт

План изготовления теплообменника своими руками научит вас, как работает водонагреватель. Это позволит вам лучше понять, как работает система горячего водоснабжения вашего дома, и поможет предотвратить будущие утечки или другие проблемы, связанные с неправильным техническим обслуживанием, когда придет время выполнять работы по техническому обслуживанию самого устройства!

Вы можете увидеть больше:  6 Схемы печи для сауны своими руками

Самодельный теплообменник для уличной печи:

Теплообменник — это устройство, которое передает тепло от одной системы к другой посредством прямого контакта с движущейся жидкостью. В этом уроке показано, как сделать уличную печь, которую может использовать каждый, кому нужно готовить на открытом воздухе. Это самодельный теплообменник для уличных печей. Это значительно снизит шум и температуру дыма, особенно при сжигании дров твердых пород. Он очень прост и легок в сборке, недорог и более эффективен, чем другие типы известных теплообменников, представленных на рынке.

Материалы: Галлонная бочка, стальные трубы, гибкие алюминиевые трубы, вытяжной вентилятор

Сложность: Средняя

Нажмите здесь Планы сауны

Самодельный теплообменник для дровяной печи :

Вы хотите, чтобы ваша дровяная печь производила достаточно тепла, чтобы быть вашим основным источником тепла и при этом ощущалась как эффективная дровяная печь? Это очень простой и дешевый самодельный проект, который вы можете сделать примерно за час, используя детали из местного хозяйственного магазина. Это отличный способ повысить эффективность и уменьшить расход воздуха. Вы сэкономите деньги на счетах за отопление дома, повысив эффективность своей дровяной печи. Попробуйте этот проект!

Материалы: Сварочный аппарат MIG, ленточная пила, разделочная пила, настольная шлифовальная машина, угловая шлифовальная машина, вращающийся инструмент, ножницы по металлу, сверла 4 Медный теплообменник своими руками Схема:

Этот простой Нагреватель, сделанный своими руками, состоит из медных трубок, которые поглощают солнечные лучи для нагрева воды. Его можно использовать в гараже или прачечной, а затем перенести в дом для обеспечения дополнительного тепла. Как только вы закончите этот простой медный теплообменник своими руками и переместите его в свой дом, вы сэкономите деньги на счетах за электроэнергию. Кроме того, это отличный способ дополнить ваши солнечные батареи зимой и продлить срок их службы. Укрепите расположение соседей, помогая им тоже экономить деньги!

Материалы: Гаечный ключ, расширительный инструмент PEX

Сложность:  Средняя

Связанные:

• Самодельные чертежи кузнечных горелок для металлистов
9005 5

Как сделать теплообменник из меди и пластика:

Если у вас есть никогда раньше не видели теплообменник или понятия не имеют, как он работает, это видео покажет вам, что такое теплообменник и как он использовался на протяжении сотен лет. Теплообменники по-прежнему являются наиболее эффективным способом передачи тепла между двумя жидкостями, такими как вода и нефть или газ. Сделать теплообменник несложно, и вам не придется покупать дорогие детали, если вы потратите время на то, чтобы сделать это правильно. В этом видео показано, как сделать теплообменник своими руками. Единственное отличие этого теплообменника от купленного в магазине состоит в том, что внешняя камера сделана из пластика, а не из меди!

Чертеж самодельного теплообменника:

Узнайте, как сделать свой теплообменник с помощью этого чертежа самодельного теплообменника! С нашими экономичными, простыми в использовании планами и подробными инструкциями вы сможете заниматься этим проектом снова и снова. Если вам когда-либо было интересно сделать теплообменник для дома или коттеджа, этот план для вас. Низкая стоимость и простота этого проекта делают его отличным вариантом для всех, от новичков до экспертов. В этом видео вы узнаете, как построить что-то эффективное и экономящее ваши деньги. И ты собираешься сделать это сам. Это один из самых популярных проектов «сделай сам», потому что людям нравится снижать свои ежемесячные счета и сохранять окружающую среду.

Трубчатый теплообменник качества Pharma-line

• Документы
• Связанные услуги
• Смежные отрасли
• Как это работает

Pharma-line — высококачественный кожухотрубный теплообменник для фармацевтической и биотехнологической промышленности. Герметичная конструкция и гладкая поверхность помогают защитить от загрязнения и идеально подходят для самых строгих гигиенических условий в таких областях применения, как вода для инъекций (WFI), нагрев и охлаждение, очищенная вода (PW) и нагрев/охлаждение продукта. Кроме того, кожухотрубный теплообменник может быть установлен на полу, стене или потолке и соответствует требованиям USP и cGMP.

Правильная технология для вашей фармацевтической системы водоснабжения

• Гигиенический дизайн, превосходящий требования ASME BPE
• Комплексная цифровая документация
• Уникальные функции для простоты установки и эксплуатации
• Цепочка поставок с большим опытом работы в соответствии с cGMP
• Складские единицы для немедленной доставки

Кожухотрубный теплообменник Pharma-line предназначен для работы при давлении до 15 бар и рабочей температуре 200°C. Его легко сливать и чистить, он оснащен функцией обнаружения утечек. Он полностью осушается со стороны продукта, не имеет мертвых зон и имеет возможность вентиляции и слива со стороны полезного оборудования. Гигиенический трубчатый теплообменник в стандартной комплектации поставляется с высококачественным пакетом документации.

Серия кожухотрубных теплообменников Pharma-line

Кожухотрубчатые теплообменники Pharma-line доступны в стандартной и индивидуальной сериях.

Стандартная серия : Pharma-line S доступна в кодах сосудов под давлением PED и TSG (Китай). Имеется 33 предустановленных модели со стандартной исчерпывающей документацией. Некоторые модели есть в наличии, возможна срочная доставка.

Модельный ряд

: Pharma-line P доступен в кодах PED, TSG (Китай) и ASME для сосудов высокого давления.

Как это работает

.





Двухтрубная конструкция кожухотрубного теплообменника Pharma-line исключает риск смешивания продукта с рабочей (нагревающей или охлаждающей) средой. Среда продукта течет через пучок бесшовных труб, в то время как рабочая среда течет поперечным потоком вокруг труб внутри кожуха. В маловероятном случае утечки любую жидкость можно легко обнаружить визуально.

Пункт приема Pharma-line

Компактный теплообменник «труба в трубе», разработанный для охлаждения в точках использования в фармацевтических системах водоснабжения. Пункт использования Pharma-line спроектирован таким образом, чтобы оставаться продезинфицированным, даже когда он не используется.

Читать далее

Оборудование для очистки резервуаров

Использование подходящего устройства для очистки резервуаров может значительно сократить время простоя при использовании меньшего количества ресурсов, таких как вода, чистящие средства и энергия. Наши устройства также предназначены для повышения безопасности предприятия за счет исключения доступа в ограниченное пространство для ручной очистки резервуаров.
