Трубогиб для профильной трубы своими руками – схема, чертежи, видео

Гибка профильных труб — достаточно распространенная процедура, для выполнения которой используется специальное устройство — трубогиб. Можно изготовить трубогиб для профильной трубы своими руками, а можно приобрести его на строительном рынке или в магазине.

Одна из простейших разновидностей трубогиба для профилированных труб

Серийные устройства различаются по принципу действия, они могут иметь разные типы приводов, однако для работы на любом из таких приспособлений требуется определенный опыт. Ограничивает применение устройств, изготовленных в производственных условиях, и то, что стоят они недешево. Хорошим выходом во всех подобных ситуациях станет самостоятельное изготовление устройства, предназначенного для гибки профильных труб, для чего можно использовать подручные средства.

Необходимые элементы конструкции

Схема работы трубогиба весьма незамысловата

Чтобы изготовить трубогиб своими руками, можно использовать чертежи различных конструкций. Их выбор определяется в основном тем, какими материалами вы располагаете. Чаще всего останавливают свой выбор на трубогибах фронтального типа, конструкция которых включает в себя:

  • три ролика (вала), которые должны быть металлическими;
  • приводную цепь;
  • оси вращения;
  • механизм, который будет приводить в движение все элементы приспособления;
  • металлические профили, из которых будет изготовлена рама устройства.

Очень часто станок для гибки профильной трубы изготавливают с роликами, которые выполнены из древесины или полиуретана. Выбирая такие материалы, следует учитывать прочностные характеристики труб, которые будут подвергаться изгибу. Если пренебречь этим требованием, то рабочие элементы самодельного приспособления могут просто не выдержать нагрузки и разрушиться.

Чертеж трубогиба: в разрезе видна конструкция крепления прижимного ролика

Трубогиб для профильной трубы своими руками: инструктаж по сборке

Профильные трубы используются в качестве материала не реже, чем круглые.

Выполняя монтажные работы с ними, также приходится резать, гнуть, точить, варить. Без соответствующей оснастки в такой работе не обойтись никак.

Купить готовые приспособления для слесаря и сантехника получается не всегда, часто приходится делать оснастку самостоятельно. Например, изготовить трубогиб профильной трубы своими руками вполне по силам каждому. Мы предлагаем ознакомиться с тремя наиболее популярными вариантами и с технологией их сооружения.

Содержание статьи:

Как согнуть профильную трубу без спец-инструмента?

Применение специального инструмента, позволяющего легко и просто гнуть трубы, в том числе профильные, можно считать уже традицией слесарного дела. Между тем, за всё время слесарной практики был придуман целый ряд простейших способов получения сгибов без использования специального инструмента.

Посмотрите – может вам вообще не придется сооружать трубогиб. Правда следует сказать, что такой подход не всегда готов удовлетворить полностью потребности по сгибам. Тем более если требуется согнуть профильную трубу сразу в нескольких местах и под разным радиусом.

Согнуть профильную трубу качественно и красиво проще всего с помощью специальных приспособлений – трубогибов. Но в отдельных случаях гнуть профильные трубы вполне можно самостоятельно

Простейшие кустарные способы, помогающие сделать один-два сгиба, не применяя при этом какую-либо оснастку:

  • заполнение внутренней полости трубы песком;
  • заполнение внутренней полости трубы водой с последующей заморозкой;
  • использование самодельного дорна;
  • подрезка стенки профиля по внутреннему радиусу.

Когда есть потребность сгиба профильной трубы в одной, максимум двух удалённых друг от друга точках, вполне разумно применить простые методы:

  1. Засыпать внутреннюю область профильной трубы мелким речным песком.
  2. Плотно закрыть торцевые части.
  3. Согнуть профиль руками по шаблону в нужных местах.

Аналогично выполняется работа с трубой, заполненной водой. Но в этом варианте воду необходимо заморозить. Не всегда рабочие условия позволяют совершить такую процедуру.

Чтобы согнуть трубу без деформаций и под заданный радиус, достаточно заполнить её внутреннюю область обычным речным песком. Такой способ применим для работы с тонкостенными трубами

Ещё один похожий способ – использование дорна – стальной пружины чуть меньше внутреннего диаметра самой трубы. Пружина помещается внутрь, после чего выполняется сгиб.

Так можно вручную гнуть тонкостенные трубы. Для профильных изделий более мощной конфигурации эти способы не подходят.

Профильную толстостенную трубу несложно согнуть методом «подрезов». В качестве инструмента можно взять ножовку по металлу или дисковую пилу. На согнутой трубе стыки срезов заваривают сваркой

Толстостенные мощные профили согнуть в одной-двух точках можно простым способом технологичных подрезов. Технология предполагает вырезание небольших сегментов стенки трубы по внутреннему радиусу (например, болгаркой).

Затем производится сгиб профиля до момента соединений границ сделанных подрезов. Точки стыка границ подрезов сваривают при помощи электросварки.

Галерея изображений

Фото из

Дачная скамейка из гнутого профиля

Кресло-качалка с полозьями из согнутой трубы

Перила и ножки из гнутого профиля

Навес для входной группы

Уютная дачная беседка с округлой крышей

Садовая мебель для загородного участка

Обустройство стоянки для автомобиля

Изысканные дачные качели

Лучшие варианты самодельных трубогибов для профиля

Специальные инструменты – трубогибы – предоставляют более широкие возможности по операциям сгиба. Работа с трубогибом практически не ограничивает потребностей конструкторов, использующих в работе профильные трубы.

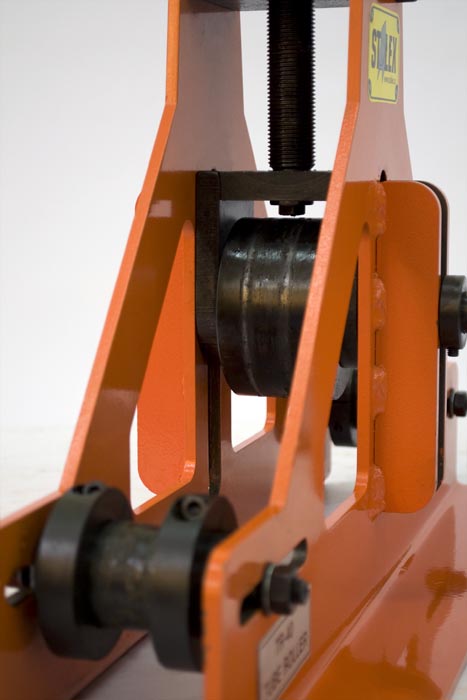

Такой выглядит одна из многочисленных конструкций трубогибов ручного действия. Инструмент существенно облегчает работу на сгиб и позволяет обрабатывать усиленные профильные трубы

Гнуть можно изделия разных размеров, но с учётом всевозможных технических характеристик. Многообразие модельного ряда трубогибов профильных труб позволяет делать работу любой сложности.

Конструкция #1 – ручной трубогиб

В целом конструкция инструмента достаточно проста, а это значит – доступна для исполнения неподготовленному человеку. Самостоятельно делают не только малогабаритные мобильные конструкции ручного действия, но также стационарные системы, оснащённые электрическим приводом.

Для частного применения больше актуальны ручные модели. К тому же изготовление приспособлений ручного действия обходится несколько дешевле.

Небольшое число комплектующих, входящих в конструкцию трубогиба для профиля, позволяет собирать такие устройства самостоятельно. Большую часть деталей можно взять от любого старого оборудования

Одна из распространенных схем ручного устройства, пригодная для изготовления трубогиба, выстраивается из следующих компонентов:

  • опорные катки;
  • упорный ролик;
  • детали шасси;
  • регулировочный винт;
  • рукоятка подачи.

Инструмент действует по принципу прокатного механизма, как и львиная доля других самодельных конструкций. Все детали выполняются из металла, в том числе ролики опорные и упорный. Между тем часть компонентов (те же ролики) допускается изготавливать из других материалов. К примеру, есть самодельные конструкции с роликами из древесины.

Материал рабочих элементов – это показатель, определяющий, с какими трубами (по толщине стенок и твёрдости металла) может работать трубогиб.

Конструкция #2 – механизированное мощное устройство

Ряд самодельных конструкций не ограничивается только лишь инструментом ручного действия. Умельцы создают , которые впору сравнивать с промышленным оборудованием. Детали для таких систем легко отыскать среди хлама технических предприятий или можно дешево купить на рынке.

Механизированный мощный трубогиб, сделанный своими руками. В качестве комплектующих элементов взяты детали от технических машин разного назначения. Станок работает от электричества

Усиленные трубогибы профильных труб оснащаются электрическим приводом. На таких «станках» без особых сложностей сгибаются профили разного сечения, имеющие толщину стенки в несколько миллиметров.

На картинке выше пример схемы мощного трубогиба, конструкция которого содержит:

  • раму, сваренную из швеллеров;
  • два металлических прокатных ролика;
  • три передаточных шестерни;
  • цепь металлическую;
  • редуктор и электродвигатель с механизмом ременной передачи.

Прокатные ролики установлены на опорных подшипниковых узлах. Они получают крутящий момент через металлические шестерни, связанные металлической цепью.

Главный крутящий момент цепная передача получает от редуктора, который, в свою очередь, вращается валом электродвигателя. Валы электродвигателя и редуктора через шкивы объединяются ремнём.

Процесс сгибания толстостенной профильной трубы на станке промышленного изготовления. В качестве привода используется электродвигатель. Радиус сгиба регулируется винтом вручную

Редуктор в схеме станка исполняет значимую роль – высокий крутящий момент вала электродвигателя редуцирует в низкий крутящий момент, передаваемый шестерням опорных роликов. Поэтому нет необходимости устанавливать на аппарат мотор с малыми оборотами. Здесь подходит электродвигатель стандартной конфигурации на 960 – 1500 об./мин.

Все детали конструкции монтируются на металлической раме, изготовленной из обрезков швеллера. Крепление деталей к раме выполнено простым способом – болтами или сваркой. Для установки подобного станка всегда найдётся место на дачном участке, во дворе частного дома, в гараже под личный транспорт.

Конструкция #3 – гидравлический вариант трубогиба

Установка с электрическим приводом – это действительно мощная машина. Но ещё более мощной выглядит конструкция, оснащённая автомобильным домкратом.

Схематика такой непревзойдённая простота. Но при этом характеристики приспособления впечатляют. С помощью этой машины гнутся профильные трубы, которые не всегда удаётся согнуть даже трубогибу с электроприводом.

Удачный пример трубогиба гидравлического действия под обработку профильной трубы. Здесь в качестве силовой гидравлики применяется обычный автомобильный домкрат

Пошаговый инструктаж на сборку гидравлической конструкции самодельного трубогиба для профильных труб начинается с подборки деталей.

Слесарю потребуются следующие из них:

  • три отрезка широкого швеллера;
  • три отрезка узкого швеллера;
  • петлевой замок;
  • три ролика, установленных на подшипниковые узлы;
  • рукоятка подачи с переходной втулкой;
  • автомобильный домкрат.

На швеллерах все детали крепятся болтовыми соединениями. Два верхних швеллера соединяются один с другим через петлевой замок. При этом один из швеллеров жёстко закреплён к основанию, а второй оставлен в «свободном» состоянии и поднимается или опускается в горизонтальной плоскости штоком домкрата.

Ось опорного ролика, исходящая с одной стороны подшипникового узла, соединяется с рукояткой подачи через металлическую втулку. Соединение фиксируется штифтом.

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Вопрос об изготовлении трубогиба своими руками возникает тогда, когда выясняется реальная стоимость заводского станка для изгибания труб и профилей. Это устройство пользуется популярностью не только среди сантехников и монтажников отопительных систем, но и среди фермеров, которые занимаются тепличным хозяйством. Имея трубогиб для изгибания стальных материалов, не составит труда сделать теплицу, арку и прочие конструкции, например, ворота и забор. Как сделать трубогиб самостоятельно, интересуются многие владельцы частных домов, поэтому пришло время выяснить технологию и принцип изготовления трубогибных станков.

Конструкция трубогибных станков классификация

Перед тем, как приступать к изготовлению трубогиба своими руками, следует выяснить, какие варианты устройств бывают. Зная варианты трубогибочных станков, не составит большого труда выбрать для себя оптимальный, чтобы реализовать его в домашних условиях из подручных средств. Рассматриваемые устройства классифицируют по таким факторам:

  1. Тип размещения — стационарные и мобильные
  2. Тип приводного механизма — ручные, электрические и гидравлические
  3. Способ воздействия на материал. Именно этому критерию необходимо уделить особое внимание, ведь по типу воздействия трубогибы бывают роликовыми, арбалетными, намоточными и вальцовочными


Многие не понимают, чем отличаются все эти приспособления по способу воздействия, поэтому перед описанием инструкции, как сделать изогнутую трубу трубогибом, выясним особенности каждой разновидности.

Обкаточные или роликовые устройства и их особенности

Конструктивно обкаточный станок напоминает советский закаточный ключ для банок. Состоит приспособление из двух круглых роликов, один из которых закреплен неподвижно, а второй перемещается по вокруг него, обеспечивая при этом изгиб труб и профиля. Обкаточным такой тип оснастки называется по конструктивным соображениям, так как процесс деформации материала обеспечивается за счет обкатки.


Сделать станок такого типа не трудно, и для этого понадобится минимум материалов, найти которые можно в гараже. Для изготовления понадобятся два подшипника, а также сооружение прижимного механизма для фиксации трубы в одной точке. Чертеж обкаточного трубогиба представлен на фото ниже.

Арбалетные станки и их основные достоинства

Такого типа устройствами пользуются сантехники для сгибания труб малого диаметра. Стационарные устройства позволяют выполнять изгибание материалов большого диаметра и размера. Принцип работы основывается на упоре сгибаемого материала в двух неподвижных роликах. Деформация осуществляется шаблоном в виде пуансона, перемещающимся по подвижному штоку. Шаблон воздействует на центральную часть закругленного участка материала, осуществляя деформацию до необходимого угла.


Такой тип станка также не трудно изготовить в домашних условиях, а в качестве подвижного шаблона используется масляный домкрат. Приспособление подходит для деформирования не только круглых стальных материалов, но и профилированной трубы. Достоинство таких станков в том, что сделать их можно с подручных средств, а изгибание выполняется за счет прикладывания усилия от домкрата, то есть, исключена необходимость физического воздействия человеком.

Намоточные станки и их конструктивные особенности

В домашних условиях также можно соорудить трубогиб намоточного типа, конструкция которого основывается на применении подвижного ролика и специального упора. Есть у такого устройства существенный недостаток — угол изгиба зависит от диаметра подвижного элемента. Принцип работы намоточных трубогибов имеет следующий вид:

  1. Край материала фиксируется в одной точке подвижного ролика прижимным механизмом
  2. Он перемещается по оси, тем самым происходит изгибание материала
  3. В качестве второго упора применяется конструкция, состоящая из двух роликов малого диаметра. Обычно такие элементы имеют подвижный механизм, что позволяет отрегулировать угол сгиба


Трубогиб, работающий по принципу намотки, может иметь электрический привод или работать вручную от приложения физических усилий. Однако согнуть материал большого диаметра вручную таким способом будет невозможно.

Прокаточные или вальцовочные трубогибы и их принцип функционирования

Оснастка вальцовочного типа состоит из двух неподвижных и одного подвижного ролика. Подвижный элемент воздействует на материал, и в зависимости от его положения, определяется радиус изгиба. Трубогиб прокаточного типа считается универсальным, так как он позволяет получать изгиб разного радиуса. Ниже на фото показан прокаточный станок для сгибания труб и профиля.


Какой вариант приспособления легко изготовить в домашних условиях выбираем лучшее

Сделать домашний трубогиб не трудно, но для начала надо определиться с предпочитаемым вариантом. Самым трудным для реализации из представленных выше вариантов является станок намоточного типа. Сделать в домашних условиях его трудно, но реально, если уделить немного больше времени, чем на прочие варианты.

Выбирая арбалетный станок, необходимо знать о том, что их главным недостатком считается воздействие на материал только в одной точке. Такое воздействие на оснастку приводит к тому, что материал испытывает растяжение, поэтому не исключается образование разрыва стенок или уменьшение их толщины. Не рекомендуется применять арбалетные приспособления для изгибания толстостенных стальных материалов.


Вальцовочные или прокаточные приспособления лишены всех вышеуказанных недостатков, поэтому они пользуются популярностью среди мастеров, поставивших себе цель сделать трубогибочный станок для профильной или круглой трубы.

Если поставлена задача изготовления приспособления своими руками, необходимо для начала решить, какой радиус или угол изгиба необходимо получить. Прежде чем приступать к перегибанию стальных труб, следует разобраться с допустимыми радиусами, которые зависят от толщины стенок и диаметра. Ниже приведена таблица, в которой указаны допустимые радиусы изгиба, зависящие от толщины стенок и диаметра оснастки.


Если не соблюдать рекомендации из таблицы, то превышение нормы повлечет за собой нарушение целостности материала. Если надо согнуть трубу меньшего радиуса, чем указано в таблице, следует прибегнуть к применению горячего метода вальцевания, использующиеся в производственных условиях.

Это интересно! Есть также дорновые трубогибы, которые имеют сложное устройство, и не изготавливаются в домашних условиях. Если необходимо согнуть трубу по методу горячей прокатки, тогда ее можно реализовать в домашних условиях. Для этого используется обычный вальцовочный трубогиб, а также паяльная лампа или газовая горелка.

Трубогиб ручной своими руками как сделать простейший вариант

Простой станок для изгибания труб можно сделать из подручных средств, используя при этом не только металл, но и древесину. Отыскать ненужную доску намного проще в хозяйстве, чем стальное основание необходимой толщины. Для начала берется доска, толщина которой должна быть толще диаметра материала, подлежащему деформированию. Дальнейшая инструкция по изготовлению простейшего трубогиба из досок имеет следующий вид:

  1. Из доски вырезается шаблон дугообразной формы. Форма должна быть такой, какой радиус изгиба оснастки надо получить в итоге
  2. Закрепить полученный шаблон на основании в виде листа 2-3 листов ДВП или ДСП. Очень важно, чтобы шаблон крепко фиксировался к основанию, так как в процессе изгибания он может оторваться. Дополнительно для фиксации можно использовать струбцину или маленькие тиски
  3. С одного края следует закрепить упор, посредством которого изгибаемый материал будет упираться. В качестве такого упора можно использовать отрезок доски, закрепленного к основанию


Пользоваться таким устройством не трудно, и для этого следует завести материал между шаблоном и упором и, контролируя, чтобы труба не соскочила, приступить к выполнению работ. Принцип изготовления простейшего трубогиба не требует никаких финансовых вложений, и такой способ отлично подходит, когда нужно согнуть небольшое количество профилей. Есть и другие варианты изготовления простейших трубогибов своими руками из подручных средств, которые описаны ниже.

Вариант ручного трубогиба из подручных средств сделать быстро и легко

Если в распоряжении имеются крючки на стену для одежды, то из них также можно изготовить трубогиб. Суть изготовления заключается в том, что предварительно на ровной поверхности следует начертить шаблон, по которому располагаются крючки. Шаблон должен иметь такой вид, какой радиус изгиба трубы нужно получить.


При сооружении приспособления немаловажно учитывать, что количество крюков должно быть достаточным, чтобы выдержать нагрузку. Достоинство этого устройства в том, что крюки можно расположить при необходимости в таком виде, котором нужно получить изгиб трубы. Аналогично, как и в первом варианте, необходимо также предусмотреть сооружение упора, от которого будет совершаться изгибание оснастки.

Как соорудить станок для изгиба труб и профиля в домашних условиях из лебедки

Вышеописанные способы имеют один существенный недостаток — они не позволяют согнуть материалы большого размера. Чтобы иметь возможность деформации профиля и труб большого диаметра, следует воспользоваться лебедкой. Принцип изготовления трубогиба с использованием лебедки имеет следующий вид:

  1. Изначально подготавливается шаблон из ДСП, который должен иметь форму в виде радиуса изгиба металлопрофиля
  2. Для закрепления материала в одной точки используется упор. В качестве такового применяется доска, привинченная к основанию или струбцина
  3. К другому концу трубы крепится крюк от лебедки. Лебедка должна быть надежно зафиксирована к стене или бетонному основанию. Приводя в действие ручку лебедки, происходит деформация материала


Такой способ исключает необходимость прикладывания физических усилий, так как эта задача возложена на лебедку. При сооружении рассматриваемого устройства немаловажно соблюдать технику безопасности. Одна из больших опасностей в том, что крюк во время изгибания может сорваться. Чтобы этого не случилось, следует его как можно лучше зафиксировать.

Вальцовочный станок для изгибания труб и пластин из подручных средств как сделать самостоятельно

Если предстоит изогнуть не один десяток труб большого диаметра, тогда следует изготовить более серьезное приспособление. Для этого понадобятся не только расходные материалы, но и сварочный аппарат. Вальцовочные станки пользуются популярностью, что связано с их достоинствами:

  1. Возможность изогнуть трубки и профиль разного диаметра, толщины и размера
  2. Предварительное установление радиуса или угла изгиба
  3. Отсутствие необходимости выполнять работу вручную, так как процесс происходит автоматически, а человеку необходимо только вращать рукоятку, посредством которой происходит перемещение материала
  4. Компактность — станки такого типа являются мобильными, и не требуют много места для их хранения


Рассмотрим простейший вариант изготовления трубогиба из подручных средств по предварительно подготовленному чертежу. Для изготовления оснастки понадобятся такие материалы:

  • Швеллер размером 50х100 мм и длиной 1 метр
  • Труба диаметром 80 мм и длиной до 50 см
  • Винтовой домкрат. Если есть масляный домкрат, то можно его использовать
  • Подшипники в количестве 6 штук, из которых изготавливаются прокаточные ролики
  • Трубки диаметром, равным размеру внутренней обоймы подшипников. Из нее будут изготавливаться прокаточные ролики
  • Уголки для закрепления прокаточных элементов
  • Расходные материалы — стальные пластины, болты с гайками стальные и прочее

Предварительно следует начертить схему, по которой будет собираться установка. Ниже приведено фото готовой установки, по образцу которой можно сделать трубогиб.


Процесс изготовления вальцовочного трубогиба из подручных средств имеет следующий вид:

Трубогиб для профильной трубы своими руками: способы изготовления

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Тот, кто любит самостоятельно мастерить различные изделия и конструкции, часто сталкивается с необходимостью изгиба в дугу профильной трубы. Сделать это без специальных приспособлений ровно и аккуратно невозможно, поэтому возникает потребность изготовить трубогиб для профильной трубы своими руками. Народными умельцами придумано достаточно много конструкций этого устройства. Многие из них вполне можно сделать самостоятельно. При этом они не требуют больших средств и просты в изготовлении и использовании.

Трубогиб – это приспособление, с помощью которого можно изогнуть трубу под нужным углом

Основная информация о трубогибах

Пред тем, как начать рассказ о вариантах и способах изготовления трубогибов, нужно определиться – что это такое и для чего применяется. Так вот трубогиб – это ручное приспособление или стационарный станок, который позволяет изогнуть трубу из любого материала под произвольным углом.

Труба может быть стальная, медная, алюминиевая или пластиковая с диаметром от 5 до 1220 мм или профильная с любым сечением. Угол загиба от 0 до 180 градусов. Данная статья предлагает вашему вниманию технологию изготовления нескольких видов этого незамысловатого устройства, изучив которую, вы за несколько часов сможете изготовить любой понравившийся экземпляр.

Устройство трубогиба с башмаками для различных углов сгибания труб

Полезный совет! Прежде чем приступить к изготовлению трубогиба, необходимо разобраться в их видах. Выбрать следует тот, который наиболее подходит вам по функциональным возможностям и посилен для самостоятельного изготовления именно вами.

Какие существуют виды трубогибов

Если мы говорим о промышленных устройствах, то они поделены на несколько видов по способу осуществления привода, а также по типу изгиба.

Классификация по типу привода

Станки бывают: гидравлические, электромеханические и ручные. Станки на основе гидропривода бывают ручными и стационарными. Их мощности хватает, чтобы спокойно сгибать трубы даже 3-дюймового диаметра. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

Гидравлический трубогиб для сгибания водо- и газопроводных труб под углом до 90°

Электромеханические приборы можно применять для сгибания практически любых труб, даже с очень тонкими стенами, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу разорваться. Изогнутые такими приборами трубы не имеют ни малейших признаков деформации.

Электромеханический трубогиб для труб PEX/AL/PEX и углом изгибания до 180°

Ручные трубогибы используют только для изгибания небольшого диаметра труб из полимеров, нержавейки либо цветных металлов. Работают они в основном от электросети. Они просты в использовании и не требуют большой физической силы для работы. Такие трубогибы для профильной трубы своими руками изготовить вполне возможно.

Ручной инструмент для сгибания прямоугольного профиля и стальных труб

Классификация по способу изгиба трубы

Изогнуть трубу с помощью устройства можно различными способами. В зависимости от этого, можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, дорновые.

Арбалетные устройства снабжены особой формой, которая и является изгибающим элементом. Она предназначена для одного диаметра или сечения трубы. Чтобы гнуть трубу иного диаметра, форму следует заменить. Пружинные приспособления снабжены упругими пружинами, позволяющими сгибать без деформации пластиковые трубы. Сегментные оборудованы специальным сегментом, который вокруг себя протягивает трубу, изгибая ее под нужным углом.

Принцип сгибания профильной трубы с помощью самодельного инструмента

Нужно понимать, что способ и величина угла изгиба трубы зависит от ее характеристик. Имеется даже такая величина, как минимальный радиус изгиба, при дальнейшем снижении которого труба деформируется или просто рвется. Этот показатель зависит от толщины стенок, материала и сечения трубы.

Полезный совет! Независимо от того, можно или нет согнуть трубу больше, чем предписано, делать этого не следует. Даже если вы сможете изогнуть изделие без повреждений, качество этого сгиба будет плохим, а это рано или поздно проявится. Поэтому минимального радиуса обязательно надо придерживаться.

Один из вариантов применения согнутого профиля — обустройство теплицы

Как изготовить простейший ручной трубогиб для профильной трубы своими руками

Теперь рассмотрим некоторые самодельные варианты трубогибов. Простейший вариант предусматривает возможность сгибания трубы посредством шаблона на заданный радиус. Такая технология вполне подойдет и для сгибания стальных труб, а не только алюминиевых. Шаблон просто выпиливают из досок, толщина которых несколько больше диаметра или сечения трубы, которую требуется сгибать.

Эти доски между собой надежно скрепляются, чтобы труба в процессе сгиба не могла выскочить из них. Чтобы образовался желоб, скрепляемые доски просто выпиливаются под уклоном для круглой трубы. Затем, готовый деревянный шаблон прикрепляют к столу или другому подобному основанию. Рядом с шаблоном крепят упор для фиксации трубы.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции.  Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

Построенный своими руками трубогиб для профильной трубы подобного вида способен согнуть даже достаточно толстостенные трубы, если применить лебедку. Если труба профильная, то скосы при выпиливании досок не делают. Вместо этого трубу фиксируют с помощью нескольких ограничителей.

Чертеж с размерами для изготовления трубогиба своими руками

Используя древесину можно соорудить даже прокатный трубогиб, если выточить деревянные ролики. Их можно также изготовить из подшипников или полиуретана. Вообще, сложность изготовления самодельных трубогибов определенным образом зависит от гибкости трубы. Податливые варианты можно сгибать на деревянных приспособлениях без особого труда просто руками, а вот для жестких труб понадобятся более сложные устройства с металлическими деталями.

Изготовление самодельного гидравлического трубогиба

Если вы решили изготовить настоящий гидравлический трубогиб, вам нужно обзавестись домкратом с гидравлическим приводом, швеллером, двумя роликами и башмаком. Кроме того, понадобится несколько металлических пластин из стали более 3 мм толщиной.

Схема и принцип работы самодельного гидравлического трубогиба с использованием домкрата

Из швеллера с помощью сварочного аппарата создают прямоугольную конструкцию, высота которой совпадает с высотой полностью выдвинутого домкрата. Его устанавливают на жесткое основание и надежно закрепляют металлическими пластинами.

Домкрат нужно выбирать грузоподъемностью не менее 5 тонн. Он призван выполнять роль толкателя. Главной задачей здесь является поиск самых подходящих роликов. Сложность в том, что только при максимально точном обхвате трубы роликами может получиться действительно качественный изгиб. Если подыскать разные ролики и сделать их съемными, то можно будет гнуть трубы различного сечения и диаметра.

Пример устройства для сгибания металлических труб, созданного своими руками

Преимуществами гидравлического, сооруженного своими руками трубогиба для профильной трубы, являются: простота изготовления, доступность и низкая стоимость домкрата и деталей. Такое устройство позволяет с высоким качеством сгибать любые профильные и круглые трубы в холодном состоянии.

Как самостоятельно сделать прокатный трубогиб

Процесс сгибания трубы в прокатном станке проходит следующим образом. Труба укладывается на боковые ролики, а сверху на нее опускается третий, фиксируя изделие в заданной позиции. Когда мы начинаем вращать рукоятку, цепь приводит во вращательное движение валы, и профильная либо круглая труба сгибается под необходимым углом.

Шаг 1: создание основания трубогиба из стального швеллера 80х80х4

Для изготовления такого устройства необходимо:

  • выточить ролики и обоймы для подшипников. Эту задачу можно доверить токарю, который по чертежам сделает работу в лучшем виде. В устройстве будет три вала, один из которых подвешен на пружинах, а два других зафиксированы в боках рамы;

Шаг 2: изготовление корпуса винтового механизма

  • подготовить полку из 50-миллиметрового швеллера. Она имеет вид прямоугольника со сторонами 100х30 см. В ней делают отверстия для крепления валов и нарезают резьбу для регулировки положения прижимного вала;

Шаг 3: создание винта со стандартной нарезной резьбой

  • все детали скрепить между собой при помощи сварочного аппарата;
  • полку с прижимным валом подвешивают на пружинах, а боковые валы соединяют через звездочки цепью. На один из валов приваривают рукоятку для вращения;

Шаг 4: изготовление поворотной ручки центрального ведущего ролика

  • монтируют домкрат так, чтобы с его помощью можно было легко регулировать прижимное усилие.

Полезный совет! Изготовить прокатный трубогиб без наличия чертежей и расчетов вам вряд ли удастся. Если вы не обладаете инженерными знаниями, то лучше найти готовую документацию, по которой и сделать станок.

Шаг 5: сборка всех деталей самодельного прокатного трубогиба

Трубогиб для профильной трубы своими руками вполне можно сделать. Его сложность зависит от того, для каких целей он вам нужен. Если это только разовые действия, то достаточно деревянных конструкций. Если же вы на постоянной основе занимаетесь изготовлением изделий из трубы, то вам понадобится более сложный агрегат.

Трубогиб (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

самодельный прокатный станок, как изготовить, конструкция и чертежи

Для возможности гнуть трубы в домашних условиях можно изготовить трубогиб ручной своими руками. Это совсем несложно.

Область применения такого станка довольно широка. С его помощью можно делать сантехнические фитинги с различными углами изгибов.

Он поможет при изготовлении арочных конструкций, ограждений, теплиц.

Параметры и принцип действия

Схема трубогибов для профильной трубы своими руками довольна легка в реализации, для этого не нужно обладать специальными умениями. Тем более, что самодельное прокатное устройство для профильной трубы будет стоить в несколько раз дешевле фабричного.

Такие станки делятся по параметрам:

  • мобильность — могут быть стационарные, а могут быть переносные;
  • привод — может быть ручной, гидравлический или электрический;
  • способ воздействия — обкатка, прокат, намотка или воздействие штоком.

При обкатке закрепленную конструкцию обкатывают роликом вокруг неподвижного шаблона. Суть намотки обратная — изделие наматывают на подвижный шаблон при помощи закрепленных роликов. При воздействии штоком (еще называют арбалетный трубогиб) труба двумя концами опирается на неподвижные упоры, а гнутье производится штоком с закрепленным на нем шаблоном.

Прокатный трубогибочнник самый универсальный, так как он позволяет настраивать размер изгиба. Прокат производится между двумя неподвижными роликами с одной стороны и подвижным роликом с другой.

Перед изготовлением необходимо определиться, какой радиус изгиба рабочей заготовки нужен. Также при сборке такого станка нужно учитывать толщину стенок, с которыми предстоит работать, и их диаметр.

Шаблонный тип станка

Самый простой станок шаблонного типа часто изготавливают из такого мягкого материала, как дерево. При постройке такого станка нужно понимать, что на нем можно будет работать только с тонкостенными трубами. Диаметр должен быть меньше толщины шаблона, который изготавливается из дерева.

Трубогибочный инструмент необходимо закрепить к надежному и устойчивому основанию. Слева от шаблона крепится квадратный упор. Один конец трубы надежно крепится к упору, а с другой стороны ее начинают аккуратно гнуть.

Упростить конструкцию такого станка можно заменив деревянный шаблон на крюки. Крюки выполняются из металла и располагаются по заданному радиусу. Плюс такого станка в том, что смену радиуса сгиба можно произвести, просто перекрутив крюки на другой необходимый радиус. Таким образом, получается, что станок с крюками будет более гибким в работе.

С прижимным роликом

Этот вид трубогиба будет более конструктивно сложным, но и работать на нем можно с более толстостенными трубами.

Главными элементами такого трубогиба являются ролики, между которыми происходит сгибание. Первый крепится к рабочему столу, и вокруг него гнется профтруба. Второй подвижный, он прижимает трубу к первому, для изгиба.

Ролики для такого станка делают металлическими или деревянными. Для изгиба стальных труб используют металлические ролики. Для изгиба труб из меди или алюминия, чтобы избежать их деформации, используют деревянные ролики.

Для понимания механики работы такого устройства достаточно просто взглянуть на схему его работы. В сети Интернет достаточно часто встречаются чертежи трубогиба своими руками для профильной трубы.

Для самостоятельного сбора такого станка понадобится:

  • прочное основание — деревянное или фанерное;
  • два ролика — металлические или деревянные;
  • П-образный держатель для роликов;
  • надежная рукоятка.

Держатель обязательно изготавливается из металла, так как он будет испытывать большие нагрузки. Ролики крепятся к держателю с обеих сторон. Далее вся эта конструкция крепится к основанию, через центр первого ролика. Важно следить за тем, чтобы держатель вращался вокруг первого ролика. К другой стороне держателя крепится рукоятка. Длинна и толщина рукоятки подбирается на основании того, какие трубы предстоит гнуть. Она может испытывать большие нагрузки.

Популярные самодельные станки

Наиболее популярными считаются станки прокатного типа, их больше всего используют в работе. Такие станки часто оснащают электромоторами. Это позволяет значительно упростить и ускорить процесс работы.

Конструкция такого аппарата представляет собой основание, на котором жестко закреплены два ролика. Они включены в П-образную раму и подключены к системе, которая будет их вращать. Это может быть электромотор или же ручка для вращения. Сверху рамы устанавливается третий ролик на червячный вал. Этот ролик называется прижимным.

Сгибание трубы происходит в несколько прокатов, при которых постепенно увеличивается давление. Такой метод считается самым щадящим, так как сгиб трубы происходит медленно и равномерно. Этот станок позволяет очень точно отрегулировать радиус сгибы трубы. Часто в трубогибах такого типа червячный валец для создания давления на трубу заменяют на автомобильный домкрат.

В самой популярной схеме таких аппаратов вращение передается на два опорных ролика. Но некоторые специалисты утверждают, что удобнее, когда вращение передается на прижимной ролик. Вариантов модификаций этих аппаратов великое множество.

Сделать трубогиб не представляет большой сложности, для этого необходимо обладать минимальными знаниями законов механики и желанием сделать себе такой станок своими руками. Тем более, что готовую схему или чертеж трубогиба для профильной трубы можно найти в сети Интернет.

Originally posted 2018-04-18 12:34:16.

ручной из профильной трубы, трубогибочный станок, чертежи и размеры для изготовления самодельного устройства, схема роликов, гиб

Содержание:

При работе с трубами часто возникает необходимость изменить форму трубы, проще говоря, согнуть её. Сделать это можно на специальном оборудовании, или даже купить изделие готовой формы. Но намного проще и дешевле изготовить простой трубогиб своими руками. Использование такого несложного инструмента значительно облегчит и ускорит работу.


Устройство самодельного трубогиба

Простейшая конструкция

Самый простой ручной трубогиб своими руками может сделать каждый. Для изготовления такого элементарного приспособления достаточно иметь бетонную плиту, сверло для работы с бетоном и стальные штыри (их нужно много).

Сделать самодельный ручной трубогиб можно без всяких чертежей и всего за три шага:

  1. На бетонной плите чертится квадратная сетка с размером сторон ячеек 4 на 4 или 5 на 5 см.
  2. В узлах сетка соответствующим сверлом просверливаются отверстия под металлические стержни (по возможности их нужно как можно больше углубить).
  3. По окончании операции в заготовку вбиваются стальные стержни.

В итоге получается самодельный трубогиб для круглой трубы, на котором можно сгибать трубы диаметром до 25 мм. Сам процесс крайне прост: труба устанавливается между штырями и загибается в нужном направлении. Радиус кривизны можно изменять, перемещая трубу по диагонали между стальными стержнями.


Достоинства трубогиба, изготовленного по такой схеме, очевидны: этот инструмент крайне легко изготовить, а детали при необходимости можно быстро заменить. Недостатки приспособления — его громоздкость и необходимость прилагать значительные усилия во время работы.

Альтернативная схема

Другой вариант, как сделать самодельный трубогиб — изготовить составную конструкцию из стальных стержней и домкрата.

Сделать такое приспособление также довольно легко:

  1. В перпендикулярную поверхность (к примеру, стену) вбивают параллельно друг другу металлические стержни.
  2. На жёстком постаменте (фундаменте) располагают домкрат так, чтобы проекция оси его штока приходилась посередине между стержнями.

Процесс сгибания трубы осуществляется следующим образом: отрезок необходимой длины размещают между штырями и домкратом, после чего, поднимая шток домкрата, добиваются необходимого искривления трубы.


Такая конструкция сложнее первого варианта, однако есть и очевидное преимущество — наличие пневматического (гидравлического) механизма, позволяющее сгибать изделия довольно большого диаметра.  Изготовление трубогиба с домкратом требует наличия прочной вертикальной опоры и устойчивого расположения подъёмного механизма.

Самодельный трубогиб для профильных труб

Профильную трубу, сечение которой имеет отличающуюся от круглой форму (прямоугольную, квадратную или овальную), из-за неудобной для процесса геометрии и наличия рёбер жёсткости согнуть значительно сложнее.

Чертежи, размеры трубогиба своими руками такого назначения могут различаться, однако, независимо от предполагаемой детализации, для изготовления трубогиба профильных изделий понадобятся сварочный аппарат, швеллер, ролики и струбцина.  Читайте также: "Как сделать трубогиб в домашних условиях – типы трубогибов и способы их изготовления".

Гиб профильной трубы в таком устройстве осуществляется в процессе прокатки в пространстве с возрастающим давлением. Благодаря этой технологии сгибание происходит постепенно и равномерно, без порчи геометрии профиля. Два ролика для трубогиба своими руками зафиксированы на швеллере горизонтально, их предназначение — передвигать отрезок трубы. Деформируется изделие посредством ещё одного ролика, находящегося в нижней части струбцины. Читайте также: "Как сделать самодельный трубогиб для профильной трубы – два проверенных варианта".


Процесс создания трубогиба для профильной трубы своими руками включает в себя несколько шагов:

  1. На надёжном основании устанавливается широкий швеллер или ряд швеллеров, пока не будет достигнута нужная ширина.
  2. Монтируется рамка в виде буквы П, причем на перекладине просверливается отверстие для муфты струбцины.
  3. На равном расстоянии от рамки устанавливаются два ролика. На роликах крепятся звёздочки цепной передачи, приводящейся в движение ручным приводом.
  4. На шпильке, зафиксированной в муфте струбцины, крепится третий ролик. К верхней части шпильки приваривается рукоятка.


Сгибать профильную трубу на получившемся изделии нужно соблюдая последовательность действий:

  • отрезок профильной трубы нужной длины устанавливают на подающие ролики;
  • в процессе вращения рукоятки струбцины изделие прижимают к нижним роликам с помощью третьего, зафиксированного на нижнем конце шпильки;
  • с помощью цепной передачи, подсоединённой к роликам, профильную трубу перемещают сквозь зону деформации. Читайте также: "Виды трубогибов для профильной трубы, схемы изготовления своими руками".

Гидравлический трубогиб с электроприводом

Этот аппарат отличается большей производительностью, чем описываемая выше конструкция, за счёт замены струбцины на гидравлический узел и цепной передачи подающих роликов на электропривод. Электрификация позволяет избавиться от утомительной ручной работы и значительно ускорить процесс.

Помимо этого, благодаря наличию гидроузла и электрифицированной подачи на таком станке можно одновременно сгибать несколько труб, сделав в верхнем ролике соответствующие пазы. Читайте также: "Разновидности трубогибов с ЧПУ, преимущества и правила использования".


Создание электрифицированного трубогибочного станка своими руками происходит в такой последовательности:

  • На ровном основании монтируют подающий вал.
  • На торце вала крепят шкив для ременной передачи, переходящей на ротор электрического двигателя. На втором конце устанавливают ведущую звёздочку цепной передачи.
  • На необходимом расстоянии от первого вала устанавливают второй, на котором крепят ведомую звёздочку. Нужно отметить, что если вместо шарикоподшипников по бокам к основанию приварить стальные пластины в форме трапеции, можно в качестве движущего механизма использовать не валы, а обычные канатные ролики.
  • Монтируют деформирующий ролик — сверху или снизу, в соответствующем отверстии. Вал ролика находится в пазах пластин или П-образной рамки. Движение ролика ограничено штоком поршня и собственно отрезком трубы.

Сгибание труб без применения трубогиба

Если планируется разовая операция или нет возможности собрать необходимую конструкцию, можно согнуть трубу круглого сечения и без использования специальных установок.

Для этого из дерева вырезают заготовку, форма которой соответствует планируемому радиусу кривизны готового изделия. Трубу в зажимах сгибают о заготовку. Возможна и замена такого шаблона на вбитые в деревянную подставку штыри или крюки, расположенные по принципу первого описанного в статье трубогиба.

Можно также предварительно разогреть заполненное песком место сгибания трубы или, если работа производится на холоде, залить водой. После разогрева песка или застывания воды трубу также сгибают вокруг шаблона соответствующей кривизны.

Ещё один способ — сделать в трубе на месте будущего внутреннего радиуса пропилы соответствующей ширины, после чего согнуть трубу (края пропилов должны совместиться) и с помощью электросварки восстановить целостность трубы. По такой технологии можно сгибать трубы любого размера и в любом направлении.

Трубогибы и трубогибы для круглых, трубных и квадратных диаметров

125

  • Угловые искатели и уровни
    • Угловые искатели
    • Уровней
    • Транспортиры
    • Трубные манометры
    • Радиус и контур
    • Маркеры и инструменты макета
    • Сопутствующие товары
  • Прокатка и вращение валика
    • Бисерные ролики
    • Форма борта для трубки
    • HVAC машины
    • Роторные машины
    • Плашки, рулоны
    • Трафареты и инструменты макета
    • Сопутствующие товары
  • Книги, видео и программное обеспечение
    • Книги
    • Видео
    • Программное обеспечение
    • Сопутствующие товары
  • Тормоза, ножницы и ролики скольжения
    • Тормоза
    • Ножницы
    • Ножницы настольные
    • Ролики скольжения и листовые ролики
    • Радиусные тормоза
    • Угловые ножницы
    • Комбинированные машины
    • HVAC машины
    • Ручные / электрические инструменты
    • Сопутствующие товары
  • Шлифовка и полировка
    • Ленточно-шлифовальные машины
    • Дисковые шлифовальные машины
    • Абразивно-выемочные станки
    • Ручные шлифовальные машины
    • Настольные шлифовальные машины
    • Буферы, полировщики
    • Вибрационные машины
    • Ручной инструмент для снятия заусенцев
    • Станки для снятия заусенцев
    • Бесцентрово-шлифовальные станки
    • Сбор пыли
    • Абразивные ленты и диски
    • Сопутствующие товары
  • Ручной инструмент
    • Молотки
    • Инструмент для пробивки отверстий
    • Ручные шлифовальные машины
    • Профилирование металла
    • Зажимы и клещи для сварки
    • Ручной инструмент для снятия заусенцев
    • Ручные закаточные машины
    • Механические ножницы
    • ножницы
    • Высечные ножницы
    • Нотчера
  • Металлообработка и прессы
    • Металлисты
    • Листогибочные прессы
    • Центробежные прессы
    • Прессы с Н-образной рамой
    • Прессы с С-образной рамой
    • Инструмент для слесарного дела
    • Жалюзийные прессы
    • Сопутствующие товары
  • Формовка и формовка металлов
    • английские колеса
    • Молотки строгальные
    • Отбойные молотки
    • Формовочные станции
    • Термоусадочные машины и растяжители
    • Ручные инструменты
    • Жалюзийные прессы
    • Clecos
    • Оснастка, матрицы, опорные колеса
    • Сопутствующие товары
  • Пробивка и сверление
    • Инструмент для пробивки отверстий
    • сверлильные станки
    • Сверла Mag
    • Flowdrill
    • Тиски для сверлильных станков, оснастка
    • Приспособления и направляющие
    • Плашки для углублений, инструменты для развальцовки
    • Пробойники
    • Пуансоны и матрицы
    • Пробойники для переноса отверстий
    • Кольцевые пилы
    • Фрезы для листового металла
    • Сверла, контр мойки
    • Кольцевые фрезы
    • Сопутствующие товары
  • Пиление
    • Холодные пилы
    • Ленточные пилы
    • Циркулярные пилы TCT
    • Пильные полотна
    • Сопутствующие товары
  • Трубы и гибка труб
    • Ручные гибочные станки
    • Электрогибы
    • Вальцегибочные машины
    • Выхлопные трубы
    • Инструменты для изготовления выхлопных труб
    • Плашки трубогиба
    • Гидравлические компоненты
    • Сопутствующие товары
  • Вырубка и формовка труб
    • Вырубные кольцевые пилы
    • Вырубные станки с концевыми фрезами
    • Абразивные вырубные ножницы
    • Плазмотроны
    • Вырубные штампы
    • Ручной инструмент для снятия заусенцев
    • Станки для снятия заусенцев
    • Расширитель / Swager
    • Форма борта для трубки
    • Бесцентрово-шлифовальные станки
    • Контурные манометры
    • Pipemaster
    • Вырубные фрезы, матрицы и ремни
    • Плашки для формовки и обжима
    • Сопутствующие товары
  • Тиски и зажимы
    • Пулевые тиски
    • Торговые и коммунальные тиски
    • Специальные тиски
    • Тиски для сверлильных станков, оснастка
    • Принадлежности для тисков
    • Магнитные позиционеры
    • Зажимы и клещи для сварки
    • Уголок, угловые зажимы
    • Зажимы для стола 5/8, аксессуары
    • Перекидные зажимы
    • Зажимы для сварки выхлопных газов
    • Зажимы для стола 28 мм, аксессуары
  • Сварка и плазменная резка
    • Зажимы, магниты и приспособления
    • Сварочные принадлежности
    • Столы для сварки и изготовления
    • Столы для приставки
    • BuildPro
    • Джиг-столы Siegmund
    • Ротационные сварочные позиционеры
    • Принадлежности для горелок Tig
    • Плазменные системы с ЧПУ
    • Инструменты для изготовления выхлопных труб
    • Сопутствующие товары
  • Стартовые пакеты для изготовления
  • Организация магазина
    • Верстаки и шкафы
    • Крепления, подставки и подставки для инструментов
    • Организаторы и вешалки
    • Необходимые инструменты для гаража
    • Сопутствующие товары
  • Trick Tools Gear
    • Перчатки
    • Одежда
    • Головные уборы
    • Сопутствующие товары
  • Сортировать по брендам
    • 2020 Программное обеспечение
    • 3M
    • 525 Отрасли промышленности
    • AcuAngle
    • Эндрюс Кастомс
    • Зона дуги
    • ArcLight Dynamics
    • Аркмастер
    • Инструмент для брони
    • Атек
    • Верстак Badass
    • Baileigh Industrial
    • Форма борта
    • Бен Пирсон
    • Гибочный пресс
    • Bend-Tech
    • Бесси
    • Бетенбендер
    • Беверли-ножницы
    • Инструменты Big Gator
    • Бойд-Построен
    • BuildPro
    • Burr King
    • С. Повар Предприятия
    • Создатель CCKL
    • Карелл
    • КПП
    • Cleko-Loc
    • Кливлендский стальной инструмент
    • Коннектикут
    • Covell Creative
    • Даке
    • Digi-Pas
    • Изгиб орла
    • Easy Shrink
    • Экольд
    • Edwards Mfg. Co
    • Эллис
    • Эрколина
    • Evolution
    • Fein
    • Femi
    • Сверло Flowdrill
    • Fournier Enterprises
    • Полнопроходное Издательство
    • Гарднер Булли
    • Гирлянда
    • GEKA
    • Glo Tech Inc.
    • Хорошая рука
    • Зернистость
    • HammerFab
    • Хардкорные шлифовальные машины
    • Hel-Hook
    • HEM пила
    • Хуген
    • Huth
    • Hyd-Mech
    • Hypertherm
    • Icengineworks
    • Ирвин
    • Джейми Джордан
    • Янси Инжиниринг
    • JET
    • Производство JMR
    • Инструменты JS
    • Kalamazoo Industries
    • Ланкастер
    • Lazze
    • LowRider
    • Строительные изделия M-D
    • Маркал
    • Мехаммер
    • MetalAce
    • Средний Запад
    • Mittler Bros
    • МК Морзе
    • Монстр
    • MultiTool
    • Национальный
    • Нильсен
    • NotcHead
    • Огура
    • Pexto
    • PipeMaster
    • Пиранья
    • Portaband Pro
    • PowerX
    • Продукция с точным дизайном
    • ПрестонИстин
    • Pro-Tools
    • Инструмент и штамп для проектов
    • ProLine
    • Quantum Machinery
    • РАМН
    • RaceLine
    • RadiusMaster
    • Звонящие
    • Роликовая пила
    • Ропер Уитни
    • Rotabroach
    • Scantool
    • Скотчмен

Гибка трубы без гибочного станка - самодельный стиль!

Силачи цирка XIX века гнули сталь голыми руками, чтобы продемонстрировать свою удивительную силу, но вам не нужно быть одетым в купальник с леопардовым принтом, чтобы выполнять простые домашние дела по дому. Большинство людей могут сгибать мягкие металлы, такие как медь и алюминий, голыми руками. Так что в следующий раз, когда вам понадобится согнуть трубы для проекта, вы можете броситься в строительный магазин за трубогибом или просто потренировать свои мышцы.

Знакомство с металлами

Есть некоторые ограничения для гибки металлов без использования станка. Естественно, у людей есть свои пределы, и вы, вероятно, сможете гнуть только более мягкие металлы. Алюминий и медь достаточно мягкие, чтобы их можно было сгибать без особых усилий, но со сплавами, такими как нержавеющая сталь, ситуация станет значительно сложнее.Еще одна вещь, о которой нужно помнить, - это тип изгиба, которого вы добьетесь. Более мягкие металлы будут иметь U-образный изгиб, а более твердые - больше похожи на «V».

Инструменты для гибки

Голые руки

Если вам нужен грубый изгиб трубы и ограниченные ресурсы, вы можете просто использовать ее голыми руками. Большинство людей могут сгибать трубы толщиной до дюйма, но если больше, то вам могут понадобиться инструменты или дополнительная помощь. Перед тем, как сгибать трубу, рекомендуется обернуть ее концы чем-нибудь, чтобы обеспечить дополнительный захват и защитить руки.Кожа - один из лучших материалов для этого вида работ. Просто нарежьте несколько полосок и оберните ими концы планки - вы можете выбрать другие материалы, например, толстую ткань, но они не будут обеспечивать такое же усилие. Затем крепко возьмитесь за концы и выберите наиболее удобное положение для сгибания, например захват сверху со штангой прямо перед собой.

Кредит изображения: flickr.com

Паяльная лампа

Один из наиболее распространенных способов гибки труб без использования машины - это использование паяльной лампы.Сильный жар концентрируется на той области, которую вы хотите согнуть, что делает ее пластичной. Существует несколько способов использования тепла для сгибания труб, которые мы описываем ниже. Прежде чем приступить к какой-либо технике, убедитесь, что вы отметили, где вы хотите согнуться. Также неплохо создать шаблон изгиба и измерять трубу по нему по ходу движения. Большинство людей используют дешевый деревянный материал, например МДФ, для создания крупномасштабных шаблонов.

Тиски

Закрепите трубу в тисках, чтобы она не двигалась.Убедитесь, что по обе стороны от области, которую вы хотите согнуть, достаточно места, чтобы вы могли хорошо сцепиться с ней. С помощью паяльной лампы постоянно нагревайте то место, которое вы хотите согнуть. Не забывайте нагревать всю поверхность, а не только одну сторону трубы, так как это поможет ей равномерно изгибаться. Когда труба раскалится докрасна, осторожно начинайте ее гнуть. Вы можете сделать это руками, но наденьте толстые перчатки, так как труба будет очень горячей. Если у вас проблемы с рычагом, попробуйте использовать гаечный ключ.Или используйте другой кусок трубы в качестве рычага. Если вам все еще трудно сгибать трубу, обратитесь за помощью к кому-нибудь другому. Иногда становится проще, если один человек нагревает трубу, а другой гнет.

Связанный: Как гнуть трубу с помощью трубогиба

Пружины изгиба

Пружины изгиба - это простые инструменты, которые предотвращают перегиб труб при изгибе. Доступны два типа пружин: внутренние и внешние. Внутренняя пружина вставляется в трубу сразу после ее нагрева.Он поддерживает трубу, когда она изогнута, чтобы она не свалилась. Точно так же внешние пружины поддерживают трубу снаружи. Они окружают трубу и предотвращают ее распространение при изгибе.

Наружные пружины обычно используются для труб меньшего диаметра, а внутренние пружины - для труб большего диаметра. Хотя они полезны для получения точного и равномерного изгиба, пружины обычно ограничены определенными размерами. Поэтому, если вы изгибаете трубы более одного размера, вам придется покупать пружины разных размеров.

Песок

Вы не поверите, но песок - бесценный материал для обеспечения равномерного изгиба. Заблокируйте один конец трубы материалом, например скомканной газетой или тканью. Затем заполните трубу песком - убедитесь, что песок плотно утрамбован. Заблокируйте другой конец трубы, а затем нагрейте место изгиба. Когда он станет докрасна, аккуратно согните его вручную.

Сгибание трубы голыми руками - дешевый и простой способ добиться быстрых результатов, но будьте осторожны, чтобы не пораниться при этом.Если вы чувствуете боль при сгибании, немедленно остановитесь. Кроме того, убедитесь, что вы принимаете надлежащие меры предосторожности при использовании паяльной лампы, например, носите очки и толстые перчатки. Если вы обнаружите, что вашу трубу трудно сгибать, или если вы приступаете к крупномасштабному проекту, подумайте о приобретении трубогибочного станка.

Трубогибы Greenlee, трубогибы, ручные трубогибы

Вот что особенного в стальных трубогибах Greenlee

Когда дело доходит до гибки сложных для маневрирования металлических труб и стальных трубопроводов, у нас есть продукты Greenlee, необходимые для правильного выполнения работы.Есть вещи, которые вы просто не сможете сделать без помощи ручного или механического инструмента, такого как эти трубогибы для стальных труб. CableOrganizer.com предлагает инструменты Greenlee, которые помогут вам согнуть практически все, что вам нужно!

Продукты Greenlee делают вещи быстрее, безопаснее и проще


Гринли существует уже более 150 лет! Поскольку компания имеет такую ​​историю, неудивительно, что их продукция изготавливается с заботой о качестве и принуждением.Они начали с деревообрабатывающей промышленности и уже более 70 лет являются частью электротехнической промышленности. Это значит, что они знают, что делают! Они создают уважаемый набор инструментов для нашей отрасли, благодаря чему многие уважают их и восхищаются ими.

Когда дело доходит до трубогибов Greenlee, помимо очевидного качества, ключевое значение имеет разнообразие. Если вы ищете ручной инструмент, который поможет вам изгибать трубы вокруг дома, или прочную систему для вашего рабочего места, у Greenlee он есть!

Стальные трубогибы

Greenlee оснащены запатентованным индикатором прицела, благодаря которому сгибание углов выполняется очень быстро и просто.Они доступны из термообработанного алюминия или ковкого чугуна, в зависимости от ваших конкретных потребностей. Это доступный выбор, который поможет вам выполнить большинство проектов.

На другом конце спектра находится трубогиб Greenlee Cam Track Conduit Bender. Это устройство быстро и легко устанавливается на любой стройплощадке, оно способно сгибать жесткие кабелепроводы, трубы IMC и EMT. Он поставляется с усиленными стальными направляющими стержнями и может выполнить изгиб на 90 градусов в жестком кабелепроводе диаметром 4 дюйма всего за 95 секунд! Как это для эффективности!

Если вы ищете что-то среднее, у Greenlee есть ряд других гибочных станков для стальных труб, идеально подходящих практически для любых целей и для любого ценового диапазона.Станки для гибки стальных трубопроводов Greenlee - это надежный, надежный и долговечный продукт!

Трубогиб для профильной трубы своими руками

При изготовлении конструкций, в которых используется металлический каркас, часто бывает необходимо согнуть металлическую трубу под определенным углом. Конструкции из трубы квадратного или прямоугольного сечения используются при строительстве теплиц, производстве рекламных вывесок, козырьков над входными дверями, навесов и т. Д. В любом из перечисленных изделий необходимо использовать металлическую трубу, гнутую на определенное расстояние. угол.Для этого вам понадобится отвод для профильной трубы.

Конечно, при очень частом использовании данного механизма лучше приобрести заводской экземпляр. Но при одноразовом использовании можно сделать трубогиб для профильной трубы своими руками. Стоит такой заводской станок довольно дорого, и при наличии необходимых навыков и желания можно сделать своими руками своими руками.

Трубогиб для профильной трубы своими руками Создан из запчастей от транспортной техники: автомобильной, мотоциклетной, велосипедной и ненужных материалов.А если задуматься над дизайном, то качество гнутого изделия будет таким же, как при работе с заводским механизмом. Единственное, в чем, скорее всего, проигрывает самодельные загибы, - это эстетика внешнего вида. Но поскольку машина предназначена только для работы, а не для демонстрации, не очень красивый внешний вид не должен стать препятствием.

Для гибки трубы небольшого диаметра (до 2 см) можно применить простейший вариант конструкции трубогиба для профильной трубы, изготовленный вручную из подручных материалов.

Для этого понадобится бетонная плита. Если его нет, то сделать такой фундамент несложно: в опалубку заливается бетонный раствор, после застывания плита готова к дальнейшим действиям. Он просверливает отверстия для швеллеров диаметром 7-10 см или дюймовые стальные штифты. Для основного изгиба штифты следует располагать на расстоянии примерно 5 см друг от друга. Еще пару таких нужно будет укрепить по краям конструкции на некотором расстоянии от основных. Разница в размерах должна быть на величине сечения трубы, при этом необходимо дать небольшой запас на проплавление композитного металла.Те. Последняя пара кольев служит не для придания формы заготовке, а для фиксации трубы.

При трубогибе для профильной трубы своими руками необходимо закрепить один конец трубы между концевыми штифтами и медленно вручную загнуть изделие по трафарету из штифтов. Достигнув желаемой формы, второй конец трубы представляет собой al

Blue-Bullet Manual Pipe Bender - Tubing Bender

.

Идите вручную и контролируйте свои изгибы

Встречайте сверхпрочный трубогиб BendPak «Blue-Bullet» для выхлопных труб.Он взлетает, как выстрел, и каждый раз помогает вам достичь поставленной цели. Включает комплект штампов и двухфункциональный блок окончательной обработки для прецизионных расширений оригинального оборудования и развальцовки.

Благодаря своим превосходным характеристикам и простоте в эксплуатации трубогибы для выхлопных труб Blue Bullet BB-2 займут особое место в вашем магазине. Мы взяли наш стандартный гибочный станок и оснастили его комбинацией коленного клапана и градусной пластины, чтобы получить простую и прочную конструкцию, которая никогда вас не подведет. Коленный клапан обеспечивает точный контроль и возможность сгибания без помощи рук.Просто нажмите рычаг влево, чтобы выдвинуть гибочную матрицу, а затем вправо, чтобы втянуть ее. Прочная чугунная конструкция гарантирует, что клапан выдержит долгие годы интенсивной эксплуатации.

Быстросменные гибочные плашки

У кого есть время терять зря? Не ты. Особенно, когда у вас в воздухе машина и другие выстроились в очередь. Наши конкуренты годами пытались придумать эффективный способ быстрой замены гибочных штампов, но BendPak действительно это сделал. Наши инструменты с поворотным замком и быстросменные гибочные штампы настолько эффективны, что их копируют во всей отрасли.Мы считаем подражание лучшей формой лести, но вы должны убедиться, что получаете свое инновационное оборудование от создателя, а не подделки.

Возможность гибки на 180 °

Вы сказали нам, что вам нужен гибочный станок с очень глубокой гибкой. Достаточно ли глубокая U-образная форма? Так и думал. Обязательно попросите наши плашки на 180 °, если вы планируете изгибать более 170 °. Вы получите идеальные, глубокие изгибы на радиусе 5 дюймов, без заедания или зависания трубы. Это потому, что мы используем эксклюзивную конструкцию рельефной резки на наших гибочных штампах, чтобы поддерживать однородность трубы на протяжении всего цикла изгиба и устранять чрезмерное обжатие или деформация.

3 "гибкость с штампом

Мы встроили в каждый гибочный станок BendPak удобную 3-дюймовую гибочную головку. Фактически, наши 3-дюймовые гибочные матрицы прекрасно демонстрируют нашу приверженность качеству. Внимательно посмотрите на дизайн. Они могут выглядеть как обычные гибочные штампы, но эти тяжелые пригоршни совсем не такие. Ни один другой производитель не использует нашу эксклюзивную технологию пошаговой резки направляющих штампов. В наших фильерах используются более герметичные трубки большего размера для более равномерного изгиба. Несмотря на название «изгиб», этот агрегат на самом деле тоже способен расширяться и расширяться! Выбирайте из полного ассортимента эксклюзивных матриц.

Длинноходовый гибочный цилиндр

Поскольку каждый гибочный станок BendPak оснащен цилиндром с удлиненным верхом, вам больше не нужно использовать удлинители блока толкателя при гибке с использованием штампов малого радиуса. Кроме того, 14-дюймовый верхний цилиндр может быть дополнительно втянут, обеспечивая дополнительный зазор для замены штампов или удаления изогнутой трубы.

Бесконтактный обжимной пресс

Все гибочные станки BendPak оснащены нашим эксклюзивным обжимным устройством без зажимов, которое обеспечивает невероятную силу, превышающую 30 000 фунтов.для быстрой и точной формовки концов. Бесконтактный обжимной пресс обеспечивает быстрое время настройки и высокую точность для I.D. расширения, О. расширения, скользящие посадки, раструбы, шаровые опоры, переходы и фланцы коллектора. Все инструменты быстросъемные. Внимательно посмотрите на узел зажима. В нашем зажиме вы не увидите громоздких, устаревших тисков. Что вы найдете, так это современную изобретательность в ее лучшем проявлении - хомуты с узкими шарнирами просто встают на место и позволяют развальцовывать концы труб на расстоянии всего 3 дюйма от изгиба.Не беспокойтесь о проблемном проскальзывании. Чем сильнее вы нажимаете на зажимы, тем крепче они держатся.

Расширитель внутренних сегментов

Наш внутренний сегментный расширитель так же уникален, как и наш безконтактный обжимной инструмент, и может использоваться для I.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
