Какой станок используется для гибки труб?

Гибка труб является обычной задачей во многих отраслях промышленности, требующих точности и аккуратности. От сантехники и систем отопления, вентиляции и кондиционирования воздуха до автомобильной и аэрокосмической промышленности способность изгибать трубы до нужной формы и формы имеет решающее значение для успешного завершения различных проектов. Однако гибка труб может быть сложной задачей, особенно когда речь идет о достижении желаемой степени изгиба без нарушения структурной целостности трубы. Здесь в игру вступают машины, предназначенные для гибки труб.

На рынке имеется несколько машин, которые можно использовать для гибки труб, каждая из которых имеет свои уникальные характеристики и возможности. В этой статье мы обсудим наиболее часто используемые машины и их преимущества.

1. Ручной трубогиб

Ручной трубогиб — это простая ручная машина, которая подходит для гибки труб малого диаметра. Он состоит из рычага, формующей матрицы и зажима, который удерживает трубу на месте. На этой машине оператор нажимает на рычаг, чтобы оказать давление на трубу, сгибая ее до нужной формы. Ручные трубогибы обычно используются в сантехнических, HVAC и DIY проектах из-за их низкой стоимости и простоты использования. Однако они ограничены размерами труб, которые они могут сгибать, и точностью изгибов.

2. Гидравлический трубогиб

Гидравлический трубогиб — это более совершенная машина, использующая гидравлическое давление для гибки труб под углом до 90 градусов. Он состоит из гидравлического цилиндра, гибочной матрицы и оправки, которая удерживает трубу на месте. Гидравлический цилиндр оказывает контролируемое давление на трубу, изгибая ее до нужной формы. Гидравлические трубогибы широко используются в автомобильной, аэрокосмической и промышленной промышленности благодаря их способности сгибать трубы большего диаметра с большей точностью.

3. Электрический трубогиб

Электрический трубогиб — это машина, в которой электродвигатель приводит в действие гидравлический насос, нагнетающий давление на трубу. Он состоит из оправки и пресс-формы, которые удерживают трубу на месте, и гибочной матрицы, формирующей трубу в соответствии с желаемыми углами. Электрические трубогибы широко используются в автомобильной, аэрокосмической и климатической промышленности благодаря их способности изгибать трубы на угол до 180 градусов с высокой точностью и точностью.

4. Трубогиб с ЧПУ

Трубогиб с ЧПУ — это самое передовое оборудование, используемое для гибки труб. Это управляемая компьютером машина, которая может точно и быстро сгибать трубы на 360 градусов. Он состоит из нескольких гибочных инструментов, в том числе оправки и пресс-формы, которые удерживают трубу на месте, и ряда гибочных штампов, формирующих трубу в соответствии с желаемыми углами. Оператор может запрограммировать машину на гибку трубы в соответствии с конкретными требованиями, такими как углы, длины и степени кривизны. Трубогибы с ЧПУ в основном используются в аэрокосмической, автомобильной и промышленной промышленности благодаря их способности изгибать трубы сложной геометрии с высокой точностью.

В заключение,

Гибка труб является важной задачей во многих отраслях промышленности, требующих точности и аккуратности. Машины, предназначенные для гибки труб, такие как ручные трубогибы, гидравлические трубогибы, электрические трубогибы и трубогибы с ЧПУ, упрощают процесс и обеспечивают большую точность и точность. Выбор станка зависит от типа и диаметра трубы, а также от сложности требуемого изгиба. Выбрав правильную машину, операторы могут преобразовывать простые трубы в сложные формы, отвечающие конкретным потребностям своих клиентов.

Выбор трубогибов для нужд вашего бизнеса в McDaniel Equipment

Трубогибы зависят от четырех переменных, определяющих успех любого процесса гибки труб. К ним относятся: материал трубы, смазка, оснастка и сама машина. С годами технология гибки труб значительно улучшилась. Тем не менее, весь процесс по-прежнему подпадает под четыре основных фактора: материал, машина, смазка и инструменты.

McDaniel Equipment известен как один из ведущих трубогибов в мире. Он имеет современную технологию, которая пригодится для гибки труб и трубок для производства готовых деталей. Когда мы говорим о трубах, мы имеем в виду сосуды, которые транспортируют системы для твердых и жидких тел. Как правило, трубы имеют больший диаметр, измеряемый обычно по внутреннему диаметру вне зависимости от толщины стенки. Если вы хотите узнать больше о том, как конкретные гибочные станки могут помочь вам в ваших приложениях, свяжитесь с нами по телефону McDaniel Equipment (901) 614-1003.

Различные типы трубогибочных станков работают по-разному. Как указано в описании ниже, работа каждой машины зависит от определенных характеристик.

1. Ротационные трубогибы

В этих трубогибах используются комплекты штампов с фиксированным радиусом для эффективной гибки труб. Различные типы и стили включают: гидравлические гибочные станки, годовые гибочные станки и электрические гибочные станки. Программируемые трубогибочные станки позволяют операторам создавать многократно повторяемые изгибы для каждой единицы, каждый из которых имеет различную степень изгиба. Все изгибы приводят к однородным формам в зависимости от программы, запущенной в данный момент.

При изготовлении рам, поручней, каркасов безопасности и транспортных средств обычно используются ротационные трубогибочные станки. К счастью, первоначальные инвестиции в стандартный трубогиб намного ниже, чем в трубогиб с оправкой аналогичной производительности. Однако у этого типа трубогиба есть и свои недостатки, а именно в области точности. Для его работы требуется больший и больший радиус.

Когда размер и точность становятся жизненно важными для готового продукта, вам необходимо перейти на трубогибы с оправкой. Хотя первоначальная стоимость выше, наличие подходящего оборудования означает, что ваше производство увеличится, а общие затраты снизятся.

2. Трубогибы с оправкой

Этот тип трубогиба предотвращает поломку и образование складок, что позволяет пользователю получить более узкий радиус – от 1,5 дюйма в диаметре до 1 дюйма в диаметре. Что касается гибки труб, трубогибы на оправке включают в трубу ряд стальных шариков и твердой стали. Это создает дополнительную поддержку на протяжении всего процесса гибки.

Этот тип трубогиба имеет различные исполнения, в том числе: гидравлические трубогибы, электрические трубогибы с оправкой или комбинированные гидравлические/электрические. Высокоточные электрические трубогибы идеально подходят для гибки труб диаметром от 1 до 2 дюймов. Эти трубогибы требуют меньше обслуживания и более распространены, чем их гидравлические аналоги. Гидравлический трубогиб справляется с большими задачами. Если вы используете трубы большого диаметра для снижения производительности, лучшим вариантом остаются гидравлические гибочные станки.

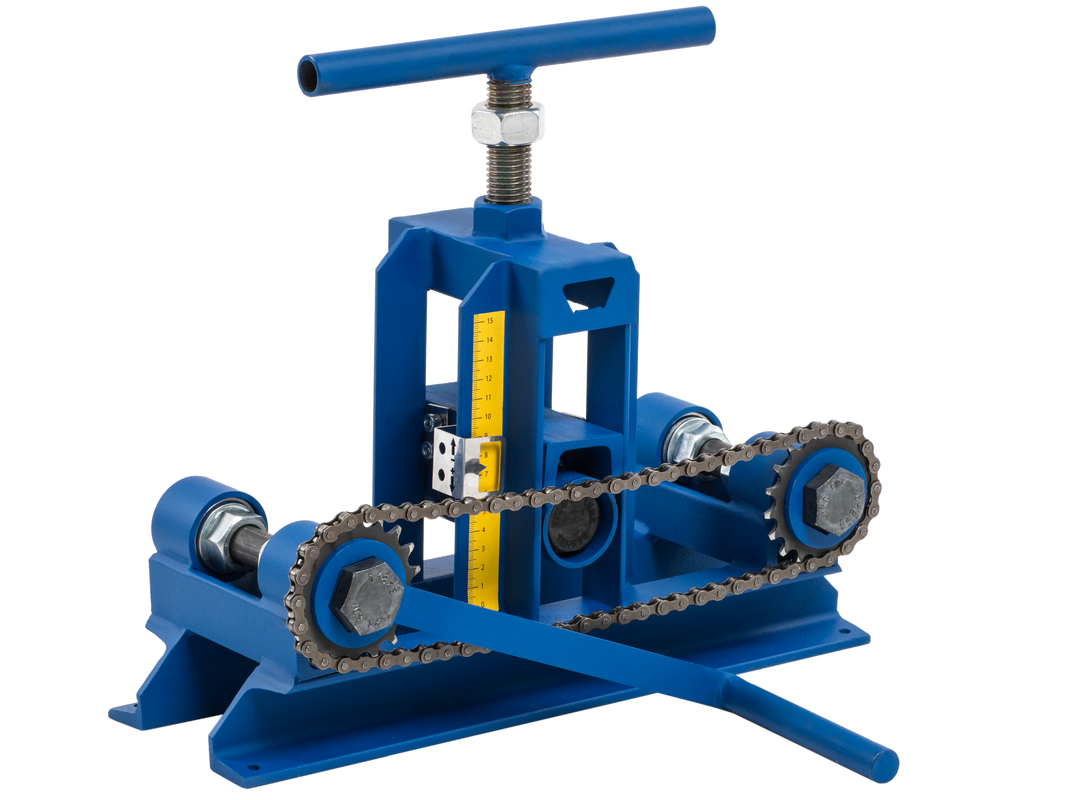

3. Вальцегибочные станки

Этот вальцегибочный станок, также известный как гидравлический профильный трубогиб, легко изгибает трубы в кольца большого диаметра. Эти станки состоят из трех штампов, расположенных в горизонтальной плоскости с ЧПУ или полуавтоматическим управлением.

4. Трубогибы с двойной головкой

Компания McDaniel Equipment предлагает трубогибы с двойной головкой. Они могут производить два разных изгиба одновременно в процессе гибки 1-3 труб в определенное время. Он обеспечивает большую точность, позволяя контролировать расстояние между изгибами. Если у вас большой объем производства, используйте трубогиб с двумя головками.

Кроме того, другие виды гибки труб, которые могут вам пригодиться:

5. Мини-трубогибы

Этот трубогиб специализируется на гибке труб малого диаметра, не более 0,4 дюйма.

6.  Эргономичные трубогибы

Поставляются с изогнутыми руками. Его эргономичная конструкция упрощает гибку труб, поскольку для гибки труб требуется небольшая сила или вообще не требуется усилий.

7. Трубогиб с храповым механизмом

Этот тип трубогиба оснащен рукояткой с храповым механизмом, которая медленно толкает вверх, заставляя трубу сгибаться между двумя блоками. Компактный сгибатель, этот стиль требует только небольшого пространства. Пользователю потребуется меньше энергии, чтобы согнуть трубу из-за большого храпового механизма этого трубогиба.

Важная информация о выборе трубогибов

Компания McDaniel Equipment знает различные типы трубогибочного оборудования. Мы гарантируем, что вы знаете, чего ожидать от любых гибочных станков, которые вы выбрали. Ниже приведена некоторая информация, которую вам необходимо знать:

• Тип и природа материала, из которого будут сгибаться ваши инструменты
• Уровень толщины материала
• Внешний диаметр трубы (OD)
• CLR — радиус центральной линии
• Пространство или расстояние между изгибами.

Учитывайте вышеупомянутые факторы при выборе трубогибов в Мемфисе, Теннесси или Литл-Роке, Арканзас.

В McDaniel Equipment мы можем помочь вам с любой работой по гибке труб, для которой требуется новая машина. Мы можем помочь вам выбрать тот, который будет соответствовать вашим спецификациям, вашему бюджету и производственным требованиям.

Почему стоит выбрать оборудование McDaniel для трубогибов?

В McDaniel Equipment мы уже много лет делаем невозможное с архитектурной и конструкционной сталью. Мы гордимся выигрышным сочетанием инноваций и настойчивости, а также старым добрым трудом. McDaniel Equipment располагает целым парком самых современных технологий, определяющих самое лучшее в бизнесе по гибке труб. Мы стали одним из лидеров отрасли в области гибки труб, гибки конструкций, формовки конструкционной стали и гибки с низкой деформацией.

Наше превосходное сочетание выбора оборудования и опыта предлагает заказчику широкий спектр мощностей и решений в области гибки и формовки. Таким образом, независимо от ваших потребностей, будь то небольшие компоненты или более крупные проекты, мы всегда готовы сформировать ваш материал в соответствии с вашими требованиями. В McDaniel Equipment, наша работа заканчивается только после того, как мы удовлетворим ваши требования.

Вы ищете несколько гибочных станков или вам нужна только одна новая гибочная машина? Просмотрите 5 спецификаций, перечисленных выше. Затем позвоните нам, чтобы обсудить ваши уникальные потребности.
