Самодельный трубогиб для профильной трубы: чертеж, видео

Для хозяйственных нужд, можно сделать трубогиб самостоятельно. Конечно же, можно купить такой инструмент в специализированном магазине, но зачем. Ведь часто он не будет использоваться. Для этой несложной затеи нужно собрать все навыки и накопленный опыт. Итак, можно приступать.

Содержание

1. Где же используют?
2. Виды
3. Процесс работы своими руками
4. Как сделать самостоятельно трубогиб для профильных труб?

Где же используют?

Самым популярным и доступным строительным материалом всегда считались трубы. Из них можно соорудить все что угодно, особенно если имеется частный дом с земельным участком. Кроме того, этот практически универсальный материал получил широкое применение в промышленной области, а также в строительном деле. Для личных нужд трубы используют для создания теплиц, заборов, ворот, мест для отдыха на природе. Поэтому имея трубогиб, всегда можно найти ему применение.
Чтобы соорудить нужную конструкцию необходимо поработать с трубами и придать им вид деталей, для этого нужно их согнуть. В этом деле верным помощником и будет трубогиб, который может позволить согнуть трубу до 180 градусов. Он применим как для труб из металла, так и металлопластика. С его помощью меняется форма трубы, создается незаменимая деталь сооружения. Сам изгиб трубы получается согласно заданной установке.

Виды

В зависимости от вида труб, специализированные трубогибы бывают с ручным приводом и имеющие гидропривод. В первом случае, они используются в целях изгиба небольших труб с маленьким диаметром. Во втором – для изгиба более широких труб, где диаметр около восьми сантиметров.
Такое изделие в основном используют в массивных работах. Трубогибы в промышленной области могут быть сделаны в различной форме. Самым удобным вариантом считается тот, который работает от электрической сети.
С таким механическим потенциалом такие трубогибы достигают самого лучшего результата, с точностью создают угол изгиба и его радиус. Нужно отметить, что при деформации формы трубы, аналогичные последствия для ее внутренней части не наступают.
Виды трубогибов относительно способа изгиба:

• трубогиб, в котором элементом, делающим деформацию, выступает форма специального диаметра;
• трубогиб, в котором изгиб выполняют пружинные механизмы. Такой трубогиб применим для деформации труб из сплава металла и пластика;
• трубогиб, в котором изгиб создается растяжкой труб по окружности сегмента;
• трубогиб для труб с тонкими стенами, изгиб, в котором создается на небольшой радиус с применением дорнов из стали, пластика и латуни.

В работе при создании изгиба нужно помнить о том, какие радиусы для нее приемлемы, опираясь на знания о ее диаметре и толщине ее стенок. Для познания возможных радиусов необходимо использовать специализированную литературу. В обратном случае, если перестараться с изгибом, его качество и функциональность трубы станут гораздо ниже.

Процесс работы своими руками

Казалось бы, что может быть проще, чем гнуть трубы? Но, эта работа очень ответственна и нуждается в особом внимании и внимательности. Так как, если изделие подобрать неверно, можно приобрести уйму проблем, таких как повреждения и неправильная деформация. Эти проблемы будут способствовать ухудшению пропускных свойств трубы и уменьшению их прочных преимуществ.

Поэтому стоит подбирать трубогиб, учитывая его характеристики и возможности трубы. Разногласий быть не должно.
Так как они имеют разные характеристики, начиная материалом, из которого они сделаны до диаметра, характеристик стенок и наименьшего радиуса изгиба, необходимо обязательно пользоваться специальной таблицей показателей.
Конечно же, делать изгиб на них с минимальным радиусом возможно, но хорошее качество изгиба никто не гарантирует.
Итак, как же изготовить самостоятельно?

Самым простым способом является создание изгиба, применяя шаблон. Он подойдет как для труб из алюминия, так и для труб из стали.
Чтобы изготовить тот самый шаблон необходимо иметь доски, которые немного больше чем диаметр трубы, которую необходимо согнуть. Во избежание вываливания трубы из шаблона, нужно имеющиеся доски выпилить под наклоном.
После того как выпиленные доски соединили вместе, нужно произвести их фиксацию на прочном основании. Кроме этого, опору, которая будет создавать изгиб трубы необходимо тоже укрепить в определенном месте. Это самый простой вариант самодельного трубогиба.

Один конец трубы, которая будет подвергаться деформации нужно поставить на место, находящиеся между опорой и шаблоном. Далее, плавными движениями руки, держась за второй конец трубы создать изгиб. Для удобства можно использовать рычаг, вставив в трубу кусок арматуры или трубу, которая подвергается деформации, вставить в трубу диаметром побольше.

Чтобы не поломать трубу, нужно постараться не допустить изгиба трубы в центральном месте шаблона.
Похожий по своей сути шаблон вполне реально соорудить с помощью крючков из металла, зафиксировав их на деревянном листе согласно линии изгиба. Крючки из металла использовать очень удобно и практично, их можно переставлять с целью корректирования траектории изгиба.
Самые легкие варианты самодельных трубогибов открывают возможность деформировать не только трубы с тонкими стенками, но и трубы со стенками потолще. В этих целях нужно применять ручную лебедку.
С ее помощью можно придавать форму даже мощнейшим профильным конструкциям. Особенностью для этой работы служит то, что при подготовке деревянного шаблона не стоит его пилить под наклоном, а определенными ограничениями нужно произвести фиксацию трубы.

Во многих специализированных цехах встречаются подобные изделия. Их можно сделать своими руками. Самым трудоемким процессом в изготовлении такого изделия является выбор или создание нужного шаблона и роликовых деталей, поскольку окружность трубы определяет уровень качества изгиба.
Если же изделие предполагает работу с трубами, обладающими гибкостью, шаблоны и ролики из стали необходимо заменить на похожие части из дерева.

Ролики вытачиваются в токарном цеху на специальном станке. Возможен вариант вырезания таким инструментом, как лобзик. С этой целью необходимо нарезать окружности из древесины разных диаметров под наклоном в нужную сторону, которые впоследствии будут соединяться. После этого потребуется ролик отшлифовать. Чтобы добавить прочности в изделие, необходимо закрепить его пластинами из металла.

Чтобы добиться наибольшего радиуса, нужно использовать трубогиб прокатный. Его конструкцию тоже несложно воссоздать. Создавая его нужно ориентироваться на материал труб, которые будут поддаваться деформации.
В случае если изделие предполагает работу с трубами, имеющими определенную гибкость, тогда его поверхностную часть необходимо делать из древесины. Это достаточно удобно, поскольку, когда детали из дерева придут в негодность, заменить их не составит большого труда.

При неэффективности деталей из дерева, их в любой момент можно будет заменить на детали из металла.
Итак, прокатный трубогиб в большинстве своих частей сделан из дерева. Ролики могут изготавливаться как из дерева, так и из полиуретана. Подшипники могут выступать в роли роликов. Но в таком случае изделие необходимо плотно закрепить.

Расстояние между роликовыми деталями является определяющей свойств трубогиба. Чем оно больше, тем сил на изгиб будет затрачено меньше. Но особенностью является то, что большой участок трубы не подвергается деформации из-за наименьшего радиуса.

На этапе создания проекта трубогиба необходимо продумать вариант наличия роликов с боков в разных положениях. Это придаст универсальность изделию. В боках устанавливаются фиксаторы из стали. Они фиксируют трубу в перпендикулярном положении относительно оси роликов. В обратном случае, спиральный изгиб трубы обеспечен.
С помощью полоски из металла, в которой имеется центральная резьба нужного диаметра, необходимо внизу затянуть ролик. При плавном затягивании, труба проскальзывает в трубогибе. Кроме этого, труба прогоняется при прокатном действии полосы.

Для того чтобы достичь изгибов маленького радиуса нужно будет произвести прогоны в пределах 100. Скорость прогона должна быть равномерной, это обеспечит отсутствие деформации окружности изгиба. В случае наличия шва на внешней части трубы, нужно понаблюдать, чтобы шов в процессе проката был в одностороннем положении.

Как сделать самостоятельно трубогиб для профильных труб?

Для начала необходимо определиться с чертежом будущего трубогиба. После того как чертеж будет готов, важным этапом является выточка роликов и оправы для подшипников. Ориентируясь на имеющиеся подшипники, сделать выбор тех размеров валов, которые нужны. Звездочки, вообще, необязательный элемент, единственный ролик будет создавать привод. Учитывая рекомендации специалистов, такой вариант может привести к буксировке всего изделия.

Домкрат может выполнять функцию винта. Помните, что основным элементом все же являются валы.
После того как чертеж, после внесения уточнений, приобретет идеальное состояние, можно приступать к выбору материалов. Как вариант можно постараться сделать валы под несколько диаметров труб и для профильной трубы, в том числе.
При выборе материалов лучше не скупиться, а приобрести довольно качественные изделия. Ведь от этого зависит качество всего станка.
После того как процесс нарезки резьбы будет закончен, можно приступать к созданию прорезки отверстий в кольцах. С помощью шпонки будет осуществляться фиксация шестерни. Делая отверстия необходимо не забыть сделать выточки для шпонки. После создания в уплотнительных кольцах отверстий нужно приступить к нарезке резьбы для болтов. Для удобства крепления домкрата, при необходимости, лучше срезать одну из полок.

Затем следует этап процесса сварки. После сбора всего изделия необходимо с помощью сварки закрепить ножки. Помня о важности валов, прикручиваем их. После установки гаек с пружинами, фиксируем для них своеобразную площадь. Учтите, что верхнюю опору необходимо закрепить болтами, на случай дальнейшего изъятия вала.
По аналогии, с помощью сверла закрепляем нижние опорные элементы. После натяжки цепей, нужно придумать своеобразный держатель. В его качестве может выступить уголок из магнита. Закручивая звезды, нужно не забывать о шпонках. В качестве этих деталей может выступить нарезной гравер. После установки натяжки, нужно сделать ручку, которая будет вращаться. Позаботьтесь о своих руках, установив в ручке трубу, которая будет ей помогать это делать. Приварив несколько болтов, нужно установить домкрат на специальной площади.

Итак, станок готов! Он будет служить довольно долго, при правильном сборе всех деталей должен легко прокручиваться, а трубы гнуть просто замечательно. При желании станку можно придать более привлекательный внешний вид, покрасив его.

как сделать для профильной трубы своими руками, самодельный профилегиб, а также гибка изделий без станка

Домой Инструменты и оборудование Как сделать трубогиб для профильной трубы своими руками? Особенности гибки вручную и…

Содержание

• 1 Предназначение приспособления
• 2 Необходимые элементы конструкции
• 3 Конструктивные разновидности устройств
  • 3. 1 Приспособления с прижимным роликом
  • 3.2 Устройства намоточного типа
  • 3.3 Приспособления арболетного типа
• 4 Как сделать своими руками?
  • 4.1 Как облегчить процесс?
• 5 Особенности гибки профильных труб
• 6 Возможности изгибания без станка
• 7 Полезные видео

Изгибание круглой или профильной трубы требует особого подхода, а неумелые действия приведут к повреждениям и деформациям. Трубогибы помогают решить данную проблему, обеспечивая изгибание по нужному радиусу

с высоким качеством.

Это приспособление можно приобрести в готовом виде, но можно сделать и своими руками, избегая ненужных затрат (смотрите другие инструменты для строительства и ремонта).

Предназначение приспособления

Трубогиб – это приспособление, которое обеспечивает качественное изгибание по заданному диаметру (при изгибании профильной трубы – профелегиб). Для чего он нужен? Его необходимость объясняется тем, что трубная конструкция представляет собой полый элемент, при изгибании которого происходит неравномерная деформация внутренней структуры.

При свободном изгибе возможны такие проблемы:

• верхняя часть подвергается значительному растяжению, вплоть до разрыва металла;
• нижняя часть сжимается с огромным усилием, что приводит к образованию «гармошки»;
• в поперечном сечении происходит сплющивание трубы, что существенно ухудшает проходимость внутреннего канала;
• изгиб очень трудно обеспечить строго по заданному диаметру – возникают разнонаправленные поперечные деформации.

Трубогиб (профлегиб) создает строгое направление деформации по окружности и равномерно перераспределяет нагрузки, что обеспечивает изгиб с заданными параметрами и без нарушения проходимости изделия.

Данное приспособление широко используется при монтаже любых конструкций из круглых и профильных труб (ангары и теплицы с арочным перекрытием, шпалеры, перголы, аттракционы, тренажеры, каркасы, ограждения и т.д.), при прокладке и ремонте трубопроводов, изготовлении различного оборудования и станков.

[stextbox id=’warning’]Еще по теме: Как быстро и правильно возвести каркас из профильной трубы[/stextbox]

Необходимые элементы конструкции

Конструкция трубогиба должна удовлетворять следующим основным требованиям – исключение деформаций по сечению и в поперечном направлении, угол изгиба до 180 º, возможность изгиба стали и цветных металлов. Такие требования удовлетворяются только при наличии таких обязательных элементов в конструкции устройства:

1. Цилиндрическая поверхность с необходимым диаметром снизу, по которой обеспечивается изгибание. Обычно устанавливается ролик соответствующего диаметра.
2. Прижимное устройство вверху для исключения движения трубы при изгибании в вертикальном направлении.
3. Направляющие элементы для исключения деформации в поперечном направлении. Данная проблема решается лузой на роликах непосредственно в месте изгиба и деталями, направляющими и фиксирующими изгибаемый элемент на определенном удалении.
4. Механизм для создания необходимого усилия. Он может отсутствовать при ручном гибе за свободный конец. Конструкция механизма определяется видом привода трубогиба (механический, электрический, гидравлический).

[stextbox id=’info’ defcaption=»true»]Изгиб ограничивается минимально допустимым диаметром.[/stextbox]

Для стальных труб до 20 мм при стенке менее 2 мм он устанавливается 4D (где D – диаметр), свыше 2 мм — 3D; размером 20-35 мм – 5 и 3D, соответственно; труб 35-60 мм со стенкой более 2 мм — 4D; труб свыше 60 мм – 5D.

Конструктивные разновидности устройств

Работа любого трубогиба или профлегиба основана на одинаковом принципе — фиксация трубы в месте наибольшего напряжения и гнутие по определенному диаметру с допустимым усилием. Однако реализация его может осуществляться разными конструктивными решениями. Выделяются такие основные конструкции профлегибов – намоточного, вальцовочного и арболетного типа.

Приспособления с прижимным роликом

Приспособления с прижимными роликами или вальцовочного типа. Основу конструкции составляют 2 ролика – опорный и обкатывающий. Нижний опорный ролик устанавливается стационарно в металлическом каркасе. Он имеет лузу с размерами трубы, а его диаметр соответствует диаметру изгиба. Сверху в контакт с опорным роликом входит обкатывающий ролик, который имеет возможность двигаться по его поверхности с прижимающей нагрузкой.

Угол изгиба трубы зависит от расстояния, пройденного обкатывающим роликом. Например, для изгиба на 90 °, он должен пройти четверть длины окружности опоры, а на 180 ° – половину. Для создания нужного изгибающего усилия подвижный элемент соединен с рычагом, который управляется обычно вручную.

Устройства намоточного типа

Принцип намотки на цилиндр реализуется таким образом. Один конец трубы надежно фиксируется. В месте изгиба она зажимается между опорным роликом и стационарным прижимным устройством. Оптимальный вариант – 2 неподвижных ролика с лузой нужной формы и размера.

Изгибание осуществляется за счет приложения нагрузки к свободному концу трубы. Она наматывается на опорный ролик. При изгибании трубы малого размера процесс можно обеспечить вручную, но для изгибания большой необходим гидравлический привод.

Приспособления арболетного типа

Арболетный трубогиб работает с использованием 3-х роликов. Труба в месте изгиба устанавливается на двух опорных роликах одинакового диаметра. Сверху на нее давит третий ролик, ось которого располагается строго посредине между осями опорных элементов.

Изгиб происходит по диаметру верхнего ролика, имеющего возможность вертикального перемещения, а фиксация обеспечивается опорными роликами. Технология изгибания не изменится, если перевернуть систему – опорные ролики сверху, а изгибающий ролик – снизу. В то же время, такой вариант позволяет создать усилие с помощью домкрата.

Как сделать своими руками?

Для бытовых условий можно изготовить наиболее простой ручной трубогиб, работающий по принципу намотки.

Он собирается в таком порядке:

1. На ровной горизонтальной или вертикальной поверхности закрепляется шаблон в форме полукруга с диаметром, равным диаметру изгиба. Его проще сделать из дерева. Толщина этой детали должна превышать размер трубы на 1,5-2 см.
2. В месте заведения трубы на торец шаблона надежно крепится упор в виде деревянного или металлического бруска, толщиной примерно равной или большей толщины шаблона. Расстояние между упором и шаблоном должно быть равно диаметру. Идеальный вариант – изготовление в упоре проточки (лузы) по размеру трубы.
3. Труба пропускается в зазор между упором и шаблоном, а один из ее концов закрепляется в тисках.
4. Изгибание производится вручную за счет усилия, прикладываемого к свободному концу трубы.

Как облегчить процесс?

При необходимости изгибания труб большого диаметра требуются значительные усилия, что осложняет работу. Существуют определенные хитрости для облегчения гибки:

1. Наиболее распространенный вариант – удлинение рычага.
   Внутрь круглой трубы следует вставить металлический стержень. При изгибании профильного изделия чаще удлинитель одевается сверху, чтобы не деформировать профиль.
2. При работе с трубой, имеющей сварной шов, его надо располагать сбоку. Если он окажется снизу или сверху, то вероятность разрушения велика.
3. Нагревание намного облегчает процесс. Его можно осуществить с помощью газовой горелки. Рекомендуется нагревать круглые трубы свыше 50 мм и профильные – при высоте более 30 мм.

Особенности гибки профильных труб

Профильные трубы изгибаются аналогично круглым изделиям, но во время работы по выгибанию следует учитывать определенные нюансы:

1. Профильное сечение более подвержено деформации, причем добавляется крутящее искажение и сплющивание боковых стенок. Для исключения этого луза роликов должна строго соответствовать форме и размерам профиля. В обычной круглой лузе вероятность деформации велика.
2. Минимальный диаметр изгиба определяется по высоте профиля (h). Когда надо согнуть трубу с высотой менее 20 мм, диаметр изгиба должен быть более 2,5h, а при высоте более 20 мм – 3,5h. При толщине стенки 1 и менее мм, гнуть не рекомендуется, т.к. велика вероятность деформации. Придется использовать сварку.
3. Особое внимание сварному шву. Он должен располагаться только сбоку.

Возможности изгибания без станка

Трубогиб или профлегиб необходим при строгом нормировании диаметра изгиба и при значительном размере трубы. Если диаметр изгиба не очень важен, а необходимо обеспечить определенный угол изгиба, то операцию можно осуществить вручную без специальных приспособлений.

Используются такие варианты:

1. Заполнение полости трубы песком. Применяется мелкозернистый песок, который плотно засыпается внутрь. Торцы следует закрыть заглушками. Такое наполнение не позволит деформироваться материалу, а потому трубу можно гнуть по любому цилиндру вручную. Диаметр цилиндра, по которому производится гибка, не должен быть меньше минимально допустимого.
2. Заполнение водой. Лучший вариант – заполнение полости с последующей заморозкой воды. Если концы трубы надежно загерметизированы, то ее можно смело гнуть по любому цилиндрическому шаблону.
3. Роль амортизатора может эффективно исполнить пружина. Если надо согнуть трубу небольшой длины, то можно в ее внутренний канал ввести стальную пружину, которая будет плотно сидеть в полости. Такую пружину следует самостоятельно намотать из стальной проволоки.
4. Изогнуть трубу без станка, по шаблону можно после предварительного нагрева с помощью газовой горелки.

Полезные видео

Размеры и чертежи самодельного трубогиба для профильной трубы:
[yvideo number=»eoWdXK1XdCI»]
Как сделать своими руками по чертежам, все элементы конструкции — свои, в том числе ролики, за исключением одной детали — протяжного вала, видео будет интересно тем, кто обустраивает домашнюю мастерскую, либо хочет сэкономить во время строительных работ:
[yvideo number=»vhUNvapJ4fQ»]
Самодельный гибочный станок из подручных материалов, цель — изготовление дуг для теплицы, смотрим:
[yvideo number=»uLPqia3Asv0″]
При изгибании необходимо помнить о том, что она склонна к деформации и повреждениям при такой операции. Для исключения этого следует использовать такое приспособление, как трубогиб. Оно может иметь разную конструкцию и изготавливаться своими силами.

• ТЕГИ
• трубогиб

Предыдущая статьяКак выбрать хороший качественный пузырьковый уровень? Настройка и регулировка, как выставить уровень во время работы

Следующая статьяЧто такое строительный степлер? Виды и назначение, как правильно вставить скобы самому

ЭТО ПРИГОДИТСЯ

В ТОПЕ ПРОСМОТРОВ

Трубогиб для профильной трубы – какой лучше выбрать для профильной трубы, как сделать своими руками и пользоваться?

Для создания разных конструкций из металла своими руками на помощь придет такое устройство как трубогиб для профильной трубы. С его помощью можно все аккуратно согнуть до нужного угла, и получить отличный результат. Покупать готовый или сделать самодельное устройство – выбор каждого.

Что такое трубогиб?

Это механизированное устройство, применяемое для выполнения сгиба труб из стали, алюминия, меди и ПВХ. Оно широко используется при организации, например, водо- и газоснабжения. В настоящее время станок для гибки может быть:

• ручным;
• гидравлическим;
• электрическим.

Устройство трубогиба

Инструменты бывают разными, все зависит от их прямого назначения. Однако есть элементы, входящие в конструкцию, независимо от назначения. Трубогиб для профильной трубы состоит из:

• рамы;
• гидравлического цилиндра;
• двух планок;
• двух трубных опор.

Рама может быть открытого и закрытого вида. Основной деталью является гидравлический цилиндр, наверху которого присутствует пробка для залива масла и проверки его количества. Гибочное усилие осуществляется благодаря штоку, возвращающемуся в изначальное положение. Происходит это за счет пружины, расположенной на цилиндре. На трубогибе для профильной трубы присутствуют отверстия с резьбой, в которые погружаются болты, позволяющие следить за высотой. Упором для этого станка считается цапфа. Все детали, принимающие участие в сгибании, сделаны из литой стали.

Принцип работы трубогиба

Процесс функционирования сложный, важно правильно подобрать размер трубы. Устройство поможет осуществить изгиб по предварительно установленным параметрам. Станок для сгибания труб работает так:

1. На основе рисуют полукруг и делают чертеж, который прикрепляют к выбранной основе.
2. Сбоку инструмента крепят упор из обрезной доски.
3. Между чертежом и упором располагают трубу.
4. Придерживая трубу за один конец, начинают плавно ее гнуть.

Виды трубогибов

Если ориентироваться на способ работы, то можно выделить несколько видов устройств:

1. Ручной. Наиболее доступный вариант, который относится к непрофессиональной технике. Отличный вариант для изделий из «мягких» металлов.
2. Электрический трубогиб для профильной трубы. Часто используется на заводах, позволяя сгибать трубы большого диаметра. Это самый высокоточный и дорогой прибор.
3. Гидравлический. Современный инструмент, способный создавать большое усилие. Его применяют для сгибания труб для газопровода и водопровода.

По способу изгиба труб разделение происходит на:

1. Сегментный – имеет специальный механизм, позволяющий протаскивать магистраль и перегибать под нужным углом.
2. Арбалетный – представляет собой арочный трубогиб для профильной трубы.
3. Пружинный – устройство имеет специальные пружины, которые гнут пластиковые трубы.

Какой трубогиб лучше для профильной трубы?

Ответить на этот вопрос можно однозначно – электрический, поскольку для его работы не нужно прикладывать физическую силу. Достаточно поместить трубу и задать нужные параметры. Такой сгибатель труб сделает все сам, но его стоимость высокая, и при проведении разовых работ он не окупится.

Трубогиб для профильной трубы своими руками

Для экономии денежных средств можно сделать трубогиб для профильной трубы своими руками. Используют такую схему:

1. Делают хорошее основание, используя трубу со стенками минимум 3 мм. Найдя подходящий вариант, отмеряют 2 см от края и просверливают отверстие соответствующее будущей оси.
2. Определяют радиус изгиба, добавляя про запас 5 см.
3. Рычаг с фиксатором выполняют в виде шпильки.
4. Рукоятку мастерят, объединив две пластины. Важно, чтобы их толщина при соединении не должна быть меньше 4-х мм. Ручка фиксируется на ось, потому ее изготовляют с запасом около 10-ти мм с обеих сторон.
5. Начинают собирать инструмент. Фиксируют основание, на ось крепят одну пластину, а вторую на основной шкив.
6. Гайкой укрепляют шпильку фиксатора на основании. Шкив должен находиться на оси и крепиться болтом.
7. Проводят испытание полученного устройства.

Как пользоваться трубогибом для профильной трубы?

Для эксплуатации важно установить прибор на ровную поверхность. Нужно следить, чтобы все происходило медленно без порывистых движений. Трубогибочные станки используют следующим образом:

1. Начинают сгибание с помощью прокручивания колеса-рукоятки.
2. Благодаря прижимному усилию профиль перемещается по направлению движения ролика и постепенно гнется.
3. После завершения прогона в одну сторону, немного зажимают ведущий ролик и прогоняют профиль в обратную сторону.
4. Повторяют уплотнение зажима и все проделывают еще раз.
5. Процедура длится до получения нужного радиуса изгиба.

Как согнуть профильную трубу без трубогиба?

При отсутствии соответствующего приспособления, можно выбрать такие способы:

1. Разогреть нужный участок, сделав металл более пластичным и податливым. Для этого применяют газовую горелку. Размер места нагрева должен равняться 6 диаметрам трубы.
2. Трубогибочный станок для профильной трубы можно заменить болгаркой и сварочным аппаратом. Первой делают распилы, а вторым аппаратом заваривают места после сгибания трубы.
3. Делают пружину из стальной проволоки сечение 2 мм. Ее загибают по форме профиля. Вставляют в трубу и сгибают изделие до нужного радиуса.
4. Ручной трубогиб для профильной трубы можно заменить наполнением трубы горячим песком, предварительно закрывают полость колышком. Фиксируют один конец и проводят загибание.
5. В закрытую трубу наливают воду и помещают в помещение с отрицательной температурой. После получения льда труба легко сгибается.



Как сделать трубогиб для профильной трубы своими руками

Тот, кто любит самостоятельно мастерить различные изделия и конструкции, часто сталкивается с необходимостью согнуть профильную трубу в дугу. Сделать это ровно и аккуратно без специальных приспособлений невозможно, поэтому возникает необходимость изготовить трубогиб для профильной трубы своими руками. Умельцы придумали множество конструкций для этого устройства. Многие из них можно выполнить самостоятельно. При этом они не требуют больших средств и просты в изготовлении и использовании.

Трубогиб — это устройство, с помощью которого можно согнуть трубу под нужным углом.

Основные сведения о трубогибах

Прежде чем начать рассказ о вариантах и ​​способах изготовления трубогибов, необходимо определиться, что это такое и для чего используется. Итак, трубогиб – это ручное устройство или стационарный станок, позволяющий сгибать трубу из любого материала под произвольным углом.

Труба может быть стальной, медной, алюминиевой или пластмассовой диаметром от 5 до 1220 мм или профильной любого сечения. Угол изгиба от 0 до 180 градусов. В данной статье вашему вниманию предлагается технология изготовления нескольких видов этого незамысловатого приспособления, изучив которые, за несколько часов вы сможете изготовить любой понравившийся экземпляр.

Трубогибочное устройство с башмаками для различных углов гибки труб

Как сделать трубогиб круглого сечения с гидравлическим приводом

Если речь идет о выполнении не просто каких-то домашних ремонтных работ, а о профессиональной деятельности, то стоит задуматься о изготовление более сложного гидравлического трубогиба. С его помощью при гибке труб удастся снизить затраты физических сил, ведь нагрузка будет приходиться на гидравлический домкрат.

На этапе составления чертежа устройства необходимо предусмотреть, из какого материала будут изготовлены боковины. Оптимально для этого подойдет прут арматуры сечением 18-20 мм, а также уголки со стороной 25 мм. Кроме того, для боковин понадобится листовой металл толщиной 10 мм с просверленными отверстиями для крепления опор.

В качестве опоры используется труба соответствующего диаметра, в которую нужно будет вварить болт сечением 18 мм. В центре опоры будет располагаться полукруглое отверстие, которое также нужно отразить на чертеже. В это углубление должна будет упираться заготовка, которая будет загибаться на гидравлическом ручном трубогибе.

Для изготовления пуансона понадобится листовой металл толщиной 4 мм, из которого нужно будет вырезать полукруглые заготовки. Радиус этих частей должен соответствовать планируемому радиусу изгиба трубы. На следующем этапе берут трубу сечением 32 мм и разрезают ее на две части. Одна из частей сгибается по форме пластин-заготовок, а затем все части свариваются. Для дополнительной прочности пуансона в гидравлическом трубогибе внутри него вварены перемычки, обеспечивающие ребра жесткости.

В центральной части платформы вварена труба. Его назначение – упор для гидропривода, выполняющего роль домкрата. Все это необходимо проработать и предусмотреть в чертеже, по которому будет собираться гидравлический трубогиб. Кроме того, такая схема позволит подготовить перечень материалов и комплектующих с требуемыми параметрами. В этом случае ряд элементов для инструмента нужно будет предварительно заказать у токаря.

Таким образом, собрать тот или иной вид ручного трубогиба не так уж и сложно. Тем более, что существует масса вариантов и чертежей готовых изделий, которые можно взять на вооружение для того, чтобы сделать необходимый в хозяйстве инструмент самостоятельно .

Самодельное трубогибочное устройство Самодельный трубогиб для профильных труб Трубогиб гидравлический с электроприводом Гибка труб без использования трубогиба

При работе с трубами часто возникает необходимость изменить форму трубы, другими словами , чтобы согнуть его.

Это можно сделать на специальном оборудовании или даже купить готовое изделие. Но намного проще и дешевле сделать простой трубогиб своими руками. Использование такого простого инструмента значительно облегчит и ускорит работу.

Какие бывают трубогибы

Если речь идет о промышленных устройствах, то они делятся на несколько видов по способу реализации привода, а также по типу гибки.

Классификация типов привода

Машины бывают: гидравлические, электромеханические и ручные. Машины с гидравлическим приводом бывают ручными и стационарными. Их мощности достаточно, чтобы согнуть трубы даже диаметром 3 дюйма. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

Трубогиб гидравлический для гибки водопроводных и газовых труб до 90°

Электромеханическими устройствами можно согнуть практически любую трубу, даже с очень тонкими стенками, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу сломаться. Трубы, согнутые такими приспособлениями, не имеют ни малейших признаков деформации.

Электромеханический трубогиб для труб PEX/AL/PEX и углы изгиба до 180°

Трубогибы ручные применяются только для гибки труб малого диаметра из полимеров, нержавеющей стали или цветных металлов. Работают в основном от сети. Они просты в использовании и не требуют большой физической силы для работы. Сделать такие трубогибы для профильной трубы своими руками вполне реально.

Ручной инструмент для гибки прямоугольных профилей и стальных труб

Классификация по способу гибки труб

С помощью устройства можно гнуть трубу различными способами. В зависимости от этого можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, оправочные.

Арбалетные устройства снабжены специальной формой, представляющей собой изгибающийся элемент. Он рассчитан на один диаметр или сечение трубы. Чтобы согнуть трубу другого диаметра, необходимо заменить пресс-форму. Пружинные устройства снабжены упругими пружинами, позволяющими сгибать пластиковые трубы без деформации. Сегментные оснащены специальным сегментом, который тянет трубу вокруг себя, изгибая ее под нужным углом.

Принцип гибки профильной трубы самодельным инструментом

Следует понимать, что способ и величина угла изгиба трубы зависят от ее характеристик. Существует даже такое значение, как минимальный радиус изгиба, при дальнейшем уменьшении которого труба деформируется или просто ломается. Этот показатель зависит от толщины стенки, материала и сечения трубы.

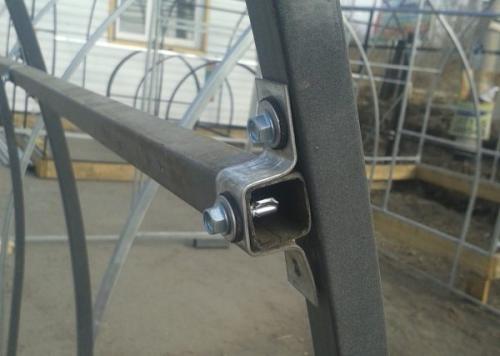

Один из вариантов использования гнутого профиля – обустройство теплицы

Зачем нужен трубогиб?

Чтобы понять, зачем все-таки нужен в хозяйстве ручной трубогиб и в какой работе он может пригодиться, выделим лишь несколько самых популярных вариантов из всех возможных сфер применения гнутых труб – это:

Как сделать простейший ручной трубогиб для профильной трубы своими руками

Теперь рассмотрим некоторые самодельные трубогибы. Самый простой вариант предусматривает возможность изгиба трубы с помощью шаблона до заданного радиуса. Эта технология также вполне подходит для гибки стальных труб, а не только алюминиевых. Шаблон просто вырезается из досок, толщина которых чуть больше диаметра или сечения трубы, которую нужно согнуть.

Эти доски надежно крепятся друг к другу, чтобы труба не могла выскочить из них в процессе гибки. Для формирования желоба скрепляемые доски просто обрезаются под наклоном под круглую трубу. Затем готовый деревянный шаблон крепится к столу или другому подобному основанию. Рядом с шаблоном крепится упор для фиксации трубы.

Трубогиб своими руками для профильной трубы такого типа способен сгибать даже толстостенные трубы, если использовать лебедку. Если труба профилированная, то скосы при резке досок не делаются. Вместо этого труба фиксируется несколькими стопорами.

Чертеж с размерами для изготовления трубогиба своими руками

Из дерева можно построить даже прокатный трубогиб, если обточить деревянные ролики. Они также могут быть изготовлены из подшипников или полиуретана. Вообще сложность изготовления самодельных трубогибов определенным образом зависит от гибкости трубы. Податливые варианты можно без особого труда согнуть на деревянной арматуре просто вручную, а вот для жестких труб потребуются более сложные приспособления с металлическими деталями.

Из чего состоит обычный ручной трубогиб?

Полный комплект ручного трубогиба зависит от конкретного типа инструмента. Но при этом у любого самодельного ручного трубогиба обязательно будут:

Изготовление самодельного гидравлического трубогиба

Если вы решили сделать настоящий гидравлический трубогиб, вам необходимо обзавестись гидравлическим домкратом, швеллером, двумя роликами и обувь. Кроме того, вам понадобится несколько металлических пластин из стали толщиной более 3 мм.

Схема и принцип работы самодельного гидравлического трубогиба с использованием домкрата

Из швеллера с помощью сварочного аппарата создается прямоугольная конструкция, высота которой совпадает с высотой полностью выдвинутого домкрата. Он устанавливается на жесткое основание и надежно фиксируется металлическими пластинами.

Домкрат необходимо выбирать грузоподъемностью не менее 5 тонн. Он предназначен для работы в качестве толкателя. Основная задача здесь – найти наиболее подходящие ролики. Сложность в том, что только при максимально точном обхвате трубы роликами можно получить действительно качественный изгиб. Если найти разные ролики и сделать их съемными, то можно гнуть трубы разного сечения и диаметра.

Пример приспособления для гибки металлических труб своими руками

Преимуществами гидравлического трубогиба своими руками для профильной трубы являются: простота изготовления, доступность и дешевизна домкрата и деталей. Такое приспособление позволяет качественно гнуть любые фасонные и круглые трубы в холодном состоянии.

Разновидности трубогибочных станков

Трубогиб ручной с усиленной конструкцией.

С помощью ручного трубогибочного станка можно выполнять такие операции, как гибка дуг и изготовление колец. Масса профильного трубогиба своими руками составляет в зависимости от конструкции от 25 до 65 кг. Такая масса оборудования позволяет довольно комфортно транспортировать устройство к месту работы.

С помощью ручного приспособления можно обрабатывать круглые трубы диаметром до 30 мм, квадратные трубы размером 40х40 мм, металлические полосы размером 40х10 мм, кроме того, с помощью ручное гибочное устройство, можно гнуть квадратные металлические изделия диаметром 16х16 мм и металлический пруток диаметром 16 мм…

С помощью специальных оправок простой ручной трубогиб можно превратить в профильогиб.

Модернизированный вариант ручного трубогиба – ручное гидравлическое устройство. Это устройство позволяет получить большее усилие, действующее на изогнутую трубу в месте удара. Облегчение работы достигается за счет использования гидроцилиндра в приводе оборудования.

Устройства электрические трубогибочные предназначены для гибки труб различного сечения. Чаще всего такое оборудование используется в промышленных масштабах, так как такое оборудование имеет высокую производительность.

Роликовая схема для трубогиба.

Высокая производительность трубогибов электрических обеспечивается дополнительными функциями, например, возможностью вращения роликов как по часовой, так и против часовой стрелки. Управление таким оборудованием осуществляется с помощью кнопок, расположенных на панели управления. Электрические трубогибочные станки оснащены сменными оправками.

Кроме того, существует еще несколько специфических видов оборудования, которые используются для выполнения определенных специфических операций.

В зависимости от условий использования специалисты делят все трубогибы на 2 группы: стационарные и ручные. Стационарные установки используются на производстве, а ручные легко можно использовать в личном хозяйстве.

Как самому сделать вальцовочный трубогиб

Процесс гибки труб в вальцовочном станке выглядит следующим образом. Труба укладывается на боковые ролики, а сверху на нее опускается третий, фиксирующий изделие в заданном положении. Когда мы начинаем вращать ручку, цепь приводит во вращательное движение валы, и профильная или круглая труба изгибается под необходимым углом.

Шаг 1: создание основы трубогиба из стального швеллера 80х80х4

Для изготовления такого приспособления необходимо:

• отшлифовать ролики и обоймы подшипников. Эту задачу можно доверить токарю, который по чертежам выполнит работу в лучшем виде. Устройство будет иметь три вала, один из которых подвешен на пружинах, а два других закреплены в боках рамы;

Шаг 2: изготовление корпуса винта

• подготовьте полку из швеллера 50 мм. Он выглядит как прямоугольник со сторонами 100х30 см. В нем делаются отверстия для крепления валов и нарезается резьба для регулировки положения напорного вала;

Шаг 3: создайте стандартный винт с резьбой

• скрепите все детали между собой сварочным аппаратом;
• полка с напорным валом подвешена на пружинах, а боковые валы соединены через звездочки с цепью. На один из валов приварена ручка для вращения;

Шаг 4: изготовление поворотной рукоятки центрального ведущего ролика

• Установите домкрат так, чтобы с его помощью можно было легко регулировать прижимную силу.

Шаг 5: сборка всех частей самодельного прокатного трубогиба

Трубогиб для профильной трубы своими руками можно сделать. Его сложность зависит от цели, для которой он вам нужен. Если это только разовые действия, то достаточно деревянных конструкций. Если вы занимаетесь изготовлением изделий из трубы на постоянной основе, то вам понадобится более сложный агрегат.

Виды заводских гибочных приспособлений

Модельный ряд различается наличием элементов и назначением:

• Ручные приспособления;
• Электрооборудование;
• Машины гидравлические.

Каждый из них имеет свои особенности.

Трубогиб ручной

Станок, на котором вручную производится гибка трубопроката. Иногда это может быть обычная ручка гидронасоса. Если посмотреть на фото станков, то можно увидеть, что это крайне простые виды оборудования, которые не работают с крупными элементами. Но даже самодельный ручной трубогиб прекрасно справляется с трубами из металла, полимера или нержавеющей стали.
Плюсы:

• Доступная цена, если машинка самодельная, то экономия налицо;
• Опыт работы не требуется в связи с примитивностью устройства;
• Компактные размеры облегчают транспортировку и размещение.

Недостатки:

Типы электротрубогибов

1. Снижение скорости работы;
2. Функциональность более заметна на мягких металлах;
3. Не подходит для гибки массивных труб с увеличенной толщиной стенки;
4. 100% точность гибки достигается не всегда;
5. Невозможность сделать несколько изгибов на маленьком отрезке.

Как правило, в домашних условиях используется трубогиб, где работать нужно только своими руками, применяя мышечную силу. Он очень хорошо работает с медью, алюминием и мягкой сталью. Но трубопрокат должен быть небольшого диаметра. При всех недостатках самодельный прибор сегодня наиболее популярен, благодаря экономии финансов и простоте изготовления.

Гидравлический гибочный станок

Это оборудование, работающее в сети. Он может быть как самодельным, так и фабричным. Использование оборудования позволяет работать с большими объемами. Технология проста: с помощью зажимов рулонные трубы помещаются в станок, где происходит гибка без приложения усилий. Работать можно только своими руками без посторонней помощи, а наличие дополнительных роликов помогает обрабатывать трубы различного диаметра.

Преимущества оборудования:

• От вас не требуется большого опыта, и даже если пользователь берется за оборудование впервые, он отлично справится с поставленной задачей;
• Оперативность обработки обусловлена ​​тем, что не нужно гнуть трубы своими руками, все делает гидравлика;
• Достаточно толстые трубы можно сгибать.

Минусы:

1. Простота использования устройства привела к повышению спроса и цены;
2. Тонкостенные трубы гнуть нельзя, оборудование ломает элементы.

Стоит помнить, что для изготовления гидравлического устройства своими руками потребуются хотя бы минимальные знания в области сварки и некоторое количество оборудования и материалов. Но если предстоит большой объем работ, лучше всего просмотреть фото, определиться с типом оборудования и изготовить именно такой трубогибочный станок.

Трубогиб электрический

Это громоздкая конструкция, являющаяся высокоточным инструментом для выполнения больших объемов работ. Оборудование отличается от других технологией обработки, принципом гибки, способом управления. Для достижения цели необходимо намотать необходимый радиус и поместить элемент в станок, все действия происходят в автоматическом режиме, а степень гибки полностью соответствует заданной. предварительные чертежи.

Важно! Сделать такое устройство своими руками практически невозможно, так как требуется высокая точность расчетов и заводское оборудование.

Преимущества:

Типы трубогибов для гибки круглых труб

• Высокая точность работы;
• Возможность гибки заготовок любого диаметра;
• Показан для работы с круглыми тонкостенными трубами и для толстостенных изделий различного сечения.

Минусов:

1. Дорогая стоимость;
2. Большие размеры;
3. Стационарность машины.

Трубогиб профильной трубы своими руками

Необходимость гибки труб обычно возникает при строительстве арочных теплиц из поликарбоната, козырьков и навесов, а также при монтаже систем отопления, горячего и холодного водоснабжения. Компании, профессионально занимающиеся данными видами строительных работ, покупают специальные машины заводского изготовления, которые окупаются в процессе постоянной интенсивной эксплуатации. Мастера-любители предпочитают делать трубогиб из профильной трубы своими руками, используя подручный материал и подходящие автозапчасти. Устройства разной степени сложности позволяют согнуть трубу под нужным углом в точном соответствии с заданной градусной мерой. При этом удается избежать появления перегибов, различных деформаций и повреждений.

В видео автор-изобретатель представляет самодельный трубогиб профильной трубы с подробным объяснением принципа его действия. Посмотрев это видео, вы легко сможете собрать подобную машину своими руками или позаимствовать основную идею конструкции у ее создателя. Возможно, вы сможете улучшить представленную модель.

Простой способ гибки труб малого диаметра

Тонкие профильные трубы диаметром 20 мм и менее можно согнуть по простейшей конструкции. Самодельный трубогиб изготавливается из бетонной плиты, в которой сверлятся отверстия и вбиваются в них стальные штыри по схеме, представленной на картинке.

Схема самодельного трубогиба из бетонной плиты и металлических штифтов

Стоит отметить, что расстояние между стальными штырями должно быть не более 50 мм. Процесс гибки трубы следующий:

• один из концов профильной трубы закрепляется между двумя крайними штифтами;
• крепко держась за другой конец трубы и, приложив усилие, начинайте загибать ее вокруг оставшихся металлических штифтов, вбитых в пластину полукругом;
• после завершения процесса гибки второй конец трубы также закрепляется между двумя другими шпильками, расположенными особым образом.

Для фиксации трубы в новой конфигурации к ее концам приваривается временная перемычка. Это может быть обычный металлический стержень, который демонтируется после того, как изогнутая труба будет приварена к штырям, закрепленным в фундаменте здания.

Если нет бетонной плиты, то как сделать трубогиб аналогичной конструкции? Можно вбить штыри прямо в землю и попробовать согнуть пару труб. Однако для изменения формы профильных труб, имеющих больший диаметр, нужны более надежные и удобные приспособления.

Изготовление гидравлического трубогиба

Порядок действий следующий:

• Возьмите лебедку и пару роликов, радиус которых должен соответствовать диаметру профильной трубы, подлежащей изгибу.
• Штатив произвольного размера сварен из металлических стержней, напоминающих по форме перевернутую заглавную букву Т.
• Один из этих роликов вместе с лебедкой закрепляют внизу сварной треноги, соединяя их прочной цепью.
• Чуть выше установите второй ролик. Один конец профильной трубы зажимается между роликами, а второй конец размещается на лебедке.

После включения лебедки труба изгибается. Для предохранения профиля от возможной деформации рекомендуется перед изгибом насыпать в полость трубы крупнозернистый песок.

Угол изгиба профильной трубы зависит от расположения нижних роликов трубогиба относительно центра площадки. Под давлением верхнего ролика труба изгибается по заданному радиусу

На этой самодельной машине удобнее работать вдвоем с помощником, т.к. один человек должен тянуть трубу, приводя для этого в движение лебедку, а второй – толкать изделие.

Как можно улучшить дизайн?

Самодельные гидравлические трубогибы для профильной трубы можно модернизировать, подключив к их конструкции двигатель, оснащенный мотор-редуктором, который может приводить в движение ролики с цепной передачей. Машина с автомобильным домкратом, установленным вместо верхнего ролика, способна работать с трубами разного диаметра. При этом домкрат позволяет регулировать степень давления на отрезок трубы, а также устанавливать необходимую высоту. Если поставить и двигатель, и домкрат, можно открыть небольшое предприятие по производству заготовок из профильных труб, согнутых под разными углами.

Один из мастеров может собрать одну из моделей, изображенных на фотографиях ниже.

Модель ручного трубогиба, сделанная мастером-любителем в гараже

Аналогичное приспособление позволяет сгибать профильную трубу под любым углом, при этом рабочий затрачивает минимум физических усилий

В основе этой самодельной трубы гибочный станок, используются круги из фанеры разного диаметра. Между ними пропускается профильная труба, изгибающаяся под заданным углом

А может все-таки купить сей девайс?

Если трубогиб не из ничего или выходит из строя, то можно купить модель заводского изготовления. Компактные устройства позволяют сгибать изделие прямо на строительной площадке.

При работе с ручными трубогибами человеку приходится прилагать физическую силу. Стационарные машины, используемые крупными строительными компаниями, позволяют свести к минимуму участие рабочего в процессе деформации изделий.

На данный момент на рынке представлено множество моделей трубогибов производства известных и малоизвестных производителей. Вы можете выбрать модель трубогиба, реализуемую по очень доступной цене. Если вам не хочется тратиться на заводскую модель, вы уже знаете, как сделать трубогиб своими руками. Не стоит мучиться, если средство нужно для одноразового использования. Ведь трубогиб можно арендовать у знакомых или фирм, специализирующихся на этом виде бизнеса.

Как согнуть профильную трубу: проблемы и решения

Использование профильных труб (имеющих квадратное или прямоугольное сечение) становится все более популярным, поскольку они обладают высокой прочностью и имеют хорошие показатели надежности. В то же время правильно согнуть профильную трубу, не нарушив ее целостность и функциональность, не так просто. Особенно остро стоит вопрос гибки профильных труб своими руками в домашних условиях.

Применение гнутых профильных труб для благоустройства дома, двора и сада

Содержание

• 1 Основные свойства профильных труб
• 2 Особенности применения трубогиба
• 3 Альтернативные варианты гибки труб в домашних условиях
  • 3.1 Гибка профильных труб болгаркой
  8 Пружинный метод Гибка песчаной трубы
  • 3.4 Как согнуть профильную трубу водой

Основные свойства профильной трубы

Основное отличие профильной трубы от традиционной – ее сечение. Именно разница в поперечном сечении не всегда позволяет использовать обычные стандартные способы изгиба и добиться необходимого радиуса кривизны . Кроме того, промышленность выпускает профильные трубы из различных материалов: латуни, меди, алюминия и др., что влечет за собой использование различных способов гибки.

Также следует помнить, что любые механические воздействия с целью изгиба профильных труб могут внести дефекты, а иногда и привести к нарушению целостности конструкции, поэтому нелишним будет позаботиться о возможности растяжения профильной трубы при он изогнут.

Разнообразие применения гнутых профильных труб в эстетических целях

Для достижения требуемого радиуса изгиба при выполнении работ своими руками необходимо обращать внимание на плавность, неторопливость движений, а также усилия, которые значительно уменьшат вероятность повреждения и помогают получить нужную криволинейную форму изделия.

Толщина стенок профильной трубы также влияет на выбор необходимого способа гибки. Но если четко представить себе конечный результат, правильно и обдуманно подойти к выбору способа гибки профильной трубы, то полученная на выходе конструкция будет отличаться долговечностью, эстетичностью и надежностью.

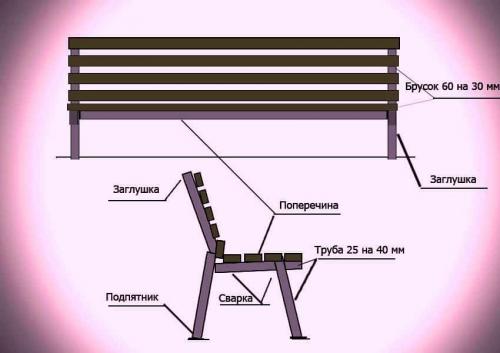

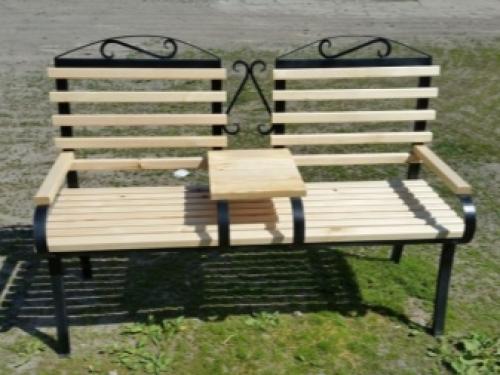

Оригинальная садовая скамейка на ножках из гнутой профильной трубы

Полезный совет! Помните, что термическое воздействие на профильную трубу влечет за собой изменение внутренней структуры материала, из которого она изготовлена, а может существенно повлиять на свойства прочности и надежности. Кроме того, многократное воздействие на изменение формы трубы (изгиб, изгиб), приводят к ее разрушению.

Особенности использования трубогиба

Перейдем к вариантам, как согнуть профильную трубу в домашних условиях. Сразу отметим, что согнуть профильную трубу своими руками без применения специальных инструментов достаточно сложно, особенно если толщина стенки трубы большая. Наиболее приемлемым и уместным в домашних условиях будет использование трубогиба. Трубогиб характеризуется наличием специального приводного колеса, которое при движении по одной из граней позволяет изгибать профильную трубу так, как это необходимо пользователю.

Трубогиб ручной механический трехвалковый для профильной трубы

Трубогибы ручные и электрические. В первом случае гибку профильной трубы осуществляют вручную, приводя в движение колеса трубогиба специальной рукояткой. Это допустимо, если сечение трубы небольшое, а сама конструкция не громоздкая. и изменить его форму можно своими руками.

В противном случае, когда объем работ и размеры трубы достаточно велики, требуется электрический трубогиб, приводимый в действие простым нажатием кнопки. Принцип работы аналогичен: движение колеса по краю. Зато результат получается более эстетичным и менее трудоемким.

Трубогиб гидравлический для круглой и профильной трубы

Если работа одноразовая, то нет смысла покупать спецтехнику и проводить работы на дому, лучше обращаться в специализированные компании, можно арендовать станок. Как согнуть профильные трубы без трубогиба будет дано позже.

Альтернативные варианты гибки труб в домашних условиях

Рассмотрим, как согнуть профильную трубу без использования специальных станков. Следует отметить, что изгиб профильной трубы по радиусу должен удовлетворять следующим требованиям:

• желаемая толщина стенки трубы должна быть более 2 см, иначе изгиб чреват нарушением целостности конструкции трубы;
• ставим профиль трубы высотой Z > 2 см, тогда профильная труба, согнутая на длине 3,5 х Z, не разрушится и не потеряет надежности.

Важна температура изделия во время гибки. Не секрет, что в нагретом состоянии легче изменить кривизну металлического изделия. Но, если работа выполняется дома, обязательно нужно соблюдать технику безопасности и следить за своими действиями.

Полезный совет! Следует отметить, что профильные трубы с высотой профиля до 1 см не нуждаются в нагреве для придания им изогнутой формы, тогда как трубы с С высотой профиля более 4 см не гнутся однозначно своими руками и без нагрева.

Гибка профильных труб болгаркой

Еще одним способом добиться нужного радиуса гиба своими руками является использование болгарки. В месте предполагаемого изгиба необходимо сделать несколько поперечных пропилов (обычно их нужно три), затем просто согнуть профильную трубу своими руками и сварить места пропилов сварочным аппаратом.

Так как профильная труба имеет сечение правильной формы, то конечное изделие будет иметь вполне эстетичный вид (если тщательно отшлифовать сваренные участки) с ненарушенными показателями прочности.

Пружинный метод

Изгиб профильной трубы малого сечения с помощью пружины

Способ достаточно простой и может быть реализован следующим образом: нужно взять проволоку (желательно стальную) толщиной около 2 мм, сделать квадрат из него пружинку, которая вставляется в трубу, потом стоит нагреть место, где она будет изгибаться и согнуть трубу до того радиуса, который необходим. Стоит сразу же следить за тем, как правильно согнуть профильную трубу, так как нагретая труба недолго сохранит свою пластичность.

Полезный совет! При изготовлении пружины следите за тем, чтобы ее сегменты были на полтора-два миллиметра меньше, чем соответствующая сторона отрезка профильной трубы. В таких условиях разместить пружину внутри профильной трубы не составляет труда.

Трубогиб для профильных труб любого сечения с электродвигателем

Песок для гибки труб

Когда нет возможности выполнять работы в специализированных мастерских и дело ограничивается домашними условиями и своими руками, На помощь приходят самые разнообразные идеи, как согнуть профильную трубу, не затрачивая много финансовых и физических усилий. Рассмотрим подробнее, как согнуть профильную трубу: в домашних условиях можно использовать обязательно просеянный и высушенный песок. А также деревянные клинья, которые соразмерны срезу трубы и могут быть забиты в нее.

Процедура следующая:

• вбить клин с одной стороны трубы;
• насыпать внутрь песок;
• забейте клин с другой стороны, тем самым сделав подобие заглушки.

Далее, закрепив один конец, можно согнуть до нужного радиуса. Кроме того, изгиб также может нагреваться для облегчения работы. Целостность и прочность трубы обеспечит насыпанный песок, который после удачного изгиба можно удалить, предварительно выломав деревянные клинья.

Самодельное приспособление для гибки профильных труб

Как согнуть профильную трубу водой

Профильные трубы можно согнуть в домашних условиях, как нужно по проекту, с помощью воды. При этом труба должна быть изготовлена ​​из меди или любого другого цветного металла. Необходимо закрыть один из концов профильной трубы заглушкой и залить внутрь воду. Важно обеспечить его наличие при отрицательной температуре, чтобы вода могла замерзнуть. В таком состоянии согнуть своими руками профильные трубы как прямоугольного, так и квадратного сечения не кажется сложной задачей.
