Трубы чугунные отопительные ребристые: применение в отоплении и экономайзерах

Содержание

Чугунная ребристая экономайзерная труба: особенности

Несмотря на обилие современных материалов, для обогрева помещений по-прежнему широко применяются чугунные конструкции. Особенно популярны экономайзеры – ребристые теплообменники с очень высоким коэффициентом полезного действия, обусловленным подобной конфигурацией. Данная разновидность отопительных конструкций с большой эффективностью применяется для обогрева просторных помещений, крупных промышленных объектов, складов.

Содержание

1 Характеристики
2 Принцип работы экономайзера
3 Применение чугунной экономайзерной трубы
4 Условия эксплуатации
5 Плюсы системы
6 Недостатки

Характеристики

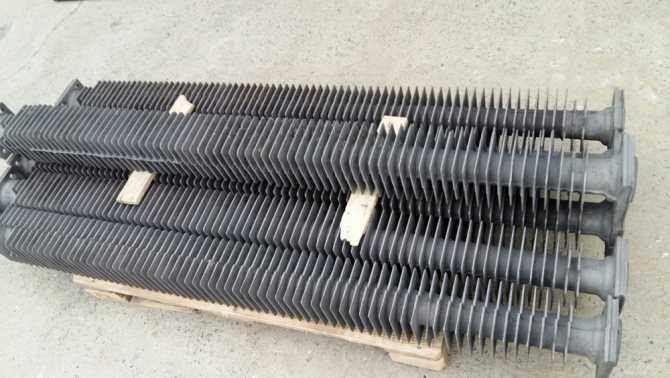

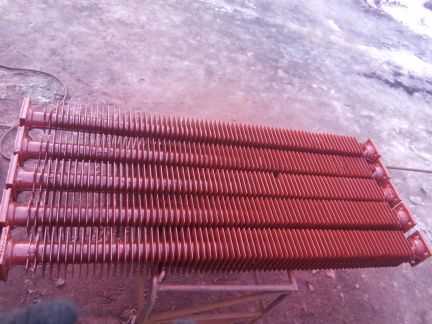

Чугунные ребристые экономайзерные трубы предназначены для монтажа в системы водяного и парового отопления. Выглядит подобная продукция как цельнолитое изделие с регистрами прямоугольной или круглой формы. Наличие ребер значительно увеличивает площадь теплообмена по сравнению с гладкими конструкциями. Габариты экономайзерных труб стандартны: внутренний диаметр составляет 70 мм, внешний – 175 мм. Толщина стенок – 8 мм. Значительная разница размеров позволяет наружной части трубы оставаться относительно прохладной, в то время как прибор работает на полную мощность.

Все производители подобной продукции предлагают покупателям 2 и 3-метровые трубы. Данный факт в немалой степени обусловлен значительным весом исходного материала. Изделия с большей длиной были бы слишком тяжелыми.

Тем не менее сконструировать радиатор по всему периметру помещения довольно просто. Это делается с помощью специальных монтажных переходников – торцевых фланцев. Производители предусматривают оснащение труб 2 пробками с отверстиями. Также чугунные радиаторы имеют в конструкции 2 несъемные заглушки. Внешняя поверхность батарей обрабатывается специальной грунтовкой, усиливающей антикоррозийную защиту. Для чугуна применяют составы на основе эпоксидных смол.

Принцип работы экономайзера

По сути, данный агрегат является теплообменником парового котла. Типичный прибор представляет собой многорядную конструкцию из согнутых труб, секции которой расположены в шахматном порядке. В этом агрегате с помощью выходящих из теплоносителя газов начинается предварительный нагрев воды до 30-40 градусов, после чего она попадает в стационарный нагревательный узел.

Данный факт позволяет значительно увеличить коэффициент полезного действия отопительной системы за счет повторного использования энергии отработанного газа. Именно поэтому установка экономайзера является выгодной. Благодаря дополнительной структуре скорость выхода газов существенно снижается. Перед выбросом в атмосферу они успевают отдать всю свою тепловую энергию. Таким образом, использование на производстве экономайзера окупается в течение 1-2 лет.

Водяные и паровые котлы бывают кипящие и некипящие. Чугунные экономайзерные трубы используются только для второго варианта. Отличительная особенность таких котлов – необходимость отвода пара, поскольку они не предназначены для работы при слишком высоком давлении. Кроме всего прочего, ребристая секция может быть самостоятельным элементом отопительной системы.

Применение чугунной экономайзерной трубы

Поскольку данное промышленное изделие обладает очень большим уровнем теплообмена, наиболее рационально использовать его для обогрева помещений с обширной площадью, высокими потолками. Наибольшее распространение чугунные ребристые экономайзерные трубы получили в отопительных системах, установленных в:

складских помещениях;
заводских цехах;
промышленных площадках;
животноводческих комплексах – коровниках, конюшнях, птицефабриках.

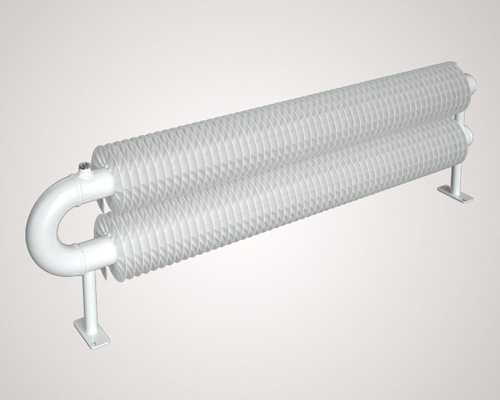

При желании данные конструкции также используют и в частных домах. В этом случае для организации качественного отопления можно ограничиться небольшим количеством регистров. Наиболее часто в жилых помещениях встречаются чугунные радиаторы с ребристыми трубами.

Условия эксплуатации

Данная продукция отличается высоким уровнем неприхотливости при использовании в системах отопления. Важным фактором для эксплуатации являются характеристики базового теплоносителя:

рабочая температура котла должна находится в пределах 90 градусов. При этом допускаются кратковременные повышения до 150 градусов;
постоянное давление – 1 Мпа, максимально возможное – 2,4 МПа;
линейная плотность потока – 0,6 кВт/м.

Для обеспечения оптимальных условий эксплуатации таких труб во время монтажа следует придерживаться определенных правил. В первую очередь при выборе места установки необходимо учесть, что расстояние от пола до средней оси экономайзера должно быть не менее 0,2 м. Также следует оставить достаточный промежуток между батареей и стеной. Это расстояние должно составлять не менее 13 см. Если планируется установить двухрядную и более конструкцию, между осями труб необходимо выдерживать 0,25 м.

Плюсы системы

Чугунные батареи обладают рядом существенных преимуществ, которые делают их наиболее оптимальным вариантом при проектировании системы отопления.

Перечень главных плюсов ребристых труб из этого сверхпрочного материала выглядит следующим образом:

высокая теплопроводность;
слабая подверженность коррозии как снаружи, так и внутри изделия;
доступная цена;
срок эксплуатации свыше 100 лет;
способность материала сохранять тепло в течение длительного периода.

Недостатки

Ребристые экономайзерные трубы из чугуна имеют и отрицательные качества. Среди них наиболее существенным считается вес подобных конструкций, который затрудняет транспортировку и монтаж. Также сложности вызывает мытье и чистка ребристых поверхностей. Попавшая в это пространство пыль и грязь становится труднодоступной для простых гигиенических процедур.

Именно этот факт обуславливает редкое использование ребристых конструкций в жилых помещениях. Еще один недостаток трубчатой продукции подобного типа – слабая устойчивость пластин к механическим повреждениям.

5. Ребристые трубы.

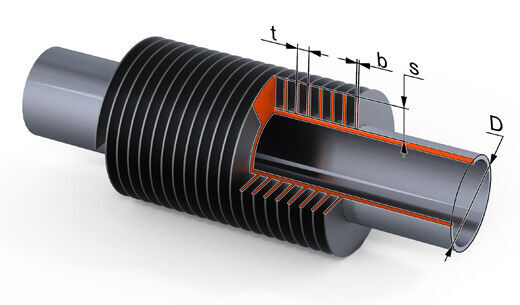

Ребристой трубой называют конвективный прибор, представляющей собой фланцевую чугунную трубу, наружная поверхность которой покрыта совместно отлитыми тонкими ребрами, /рис. 3 /

Площадь внесшей поверхности ребристой трубы во много раз больше, чем площадь поверхности гладкой трубы таких же диаметра и длины. Это придает прибору компактность. Кроме того, при использовании высокотемпературного теплоносителя – сохраняется попяченная температура поверхности ребер прибора. Простота изготовления и невысокая стоимость способствуют применению этого малоэффективного в теплотехническом отношении и многометалльного прибора.

К недостаткам ребристых труб относятся также неэстетичный вид, малая механическая прочность ребер и трудность очистки от пыли.

Применяют эти отопительные приборы в производственных зданиях.

рис.3

Порядок выполнения работы

После выбора вида нагревательных приборов, определения мест их установки и способа присоединения к трубопроводам системы отопления выполняют теплотехнический расчет приборов, который сводится к определению требуемой поверхности нагрева, количества секций или типоразмера, прибора.

Для поддержания в отапливаемом помещения нужнойтемпературы надо, чтобы количество тепла, отдаваемого нагревательными приборами, равнялось тепло потерям помещения. Температура поверхности, приборов при этом не должна превышать установленного предела 95°С.

Требуемая поверхность нагрева отопительного прибора рассчитывается по формуле:

F_пр=(Q_пр/q_э)₁_2, (2.1)

где, Q_пр – расчетная тепловая нагрузка прибора, Вт

q_э – теплоотдача 1 экм прибора, Вт/экм принимается по таблице 2.2. или рассчитывается по формуле 2.4.

₁– коэффициент, учитывающий изменение теплоотда-

ча в зависимости от принятого способа установка

прибора.

При установке прибора у стены без ниши перекрытий

доской в виде полки 

1=1,05

₂– коэффициент, учитывающий снижение температу

ры воды относительно расчетного значения вслед

ствие остывания в трубопроводах.

При числе этажей в здании -2 и открытой проклад

ке трубопроводов в системах с верхней разводкой:

для 1 этажа ₂=1,47, 2-го этажа ₂ =1

в системах с нижней разводкой: для 1 эт. ₂ =1

Для 2-го этажа ₂ =1,47.

Температурный напор вычисляется:

t_Т=((t_ВХ+t_ВЫХ)/2)-t_в (2.2)

где t_ВХ – температура теплоносителя на входе в прибор,°С

t_ВЫХ – температура теплоносителя на выходе из при-

бора, °С

(t_ВХ+t_ВЫХ)/2=t_ТСР (2.3)

Теплоотдача 1 экм прибора:

Q_Э=9,28(t_Т – 10) ₃Z Вт/экм (2. 4)

где t_Т – температурный напор, ^OC

₃– поправочный коэффициент, зависящий от относительного расхода G, табл.

Z – коэффициент, зависящий от схемы подачи воды в прибор: “сверху – вниз” Z=1

“снизу – вверх” Z =0,78, “снизу – вниз” Z=0.9

Относительный расход воды:

G=(7,98(t_Т–10))/( t_ПР*17,4), кг/ч экм (2.5)

где t_Т – температурный напор, ^OC

t_ПР– перепад температуры теплоносителя в приборе,

t_ПР=t₂– t₀

Коэффициент на изменение относительного расхода воды, протекающего через радиатор

Таблица 2.1

G, кг/ч экм

0. 3

0.4

0. 5

0.6

0.7

0.8

0.9

7

₃

0.8

0.9

0.91

0.93

0.95

0.97

0.99

1.03

1.05

1.055

1.06

1.07

Теплоотдача 1 экм чугунных радиаторов в системе водяного отопления

Таблица 2.2

t_Т

q_э

t_Т

q_э

t_Т

q_э

t_Т

q_э

t_Т

q_э

t_Т

q_э

325

343

360

378

395

419

436

459

64,5

483

506

523

541

558

582

605

622

645

669

692

715

739

756

Расчетное количество секций чугунных радиаторов:

П_РАСЧ= (F_ПР/F_СЕКЦ) ₄шт (2. 6)

где ₄– Коэффициент, учитывающий неравномерность

теплоотдачи различных секций прибора.

При n > 5 ₄=0,95

5<=n<11 ₄=1,0

11<=n<20 ₄=1,05

n>20 ₄1,1

F_СЕКЦ – площадь поверхности нагрева 1 секции прибора, экм.

Величину n следует округлять до целой величины, при этом уменьшение поверхности нагрева F_ПР не должно превышать 0,1 экм.

Результаты расчета сводим в таблицу:

N поме-

щения

T_В,

⁰C

Q_ПР,

Вт

t_ТСР

⁰C

t_Т

Поправочные

коэффициенты

q_э

F_ПР

_экм

₄

₁

₂

₃
