Двухконтурный твердотопливный котел длительного горения на твердом топливе
Двухконтурные бытовые котлы длительного горения на твердом топливе применяются для топки помещений в жилых домах, общественных заведениях и даже в промышленных цехах. Это оборудование универсально, оно не зависит от инженерных коммуникаций, а также достаточно экономно: пламя в камере сгорания поддерживается сутками. Но у техники есть и недостатки, которые иногда существенно затрудняют пользование системой отопления.

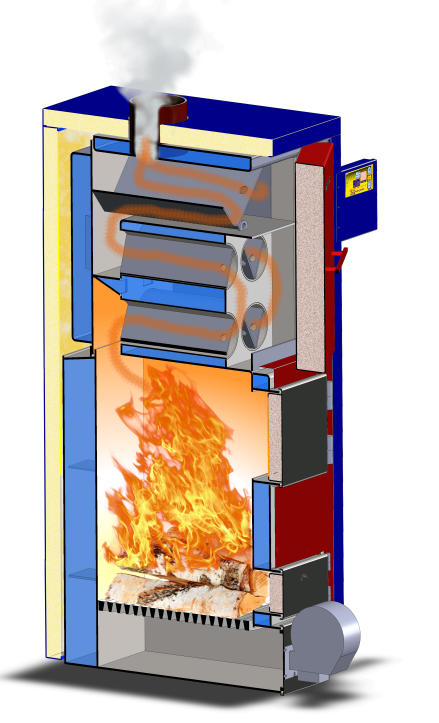

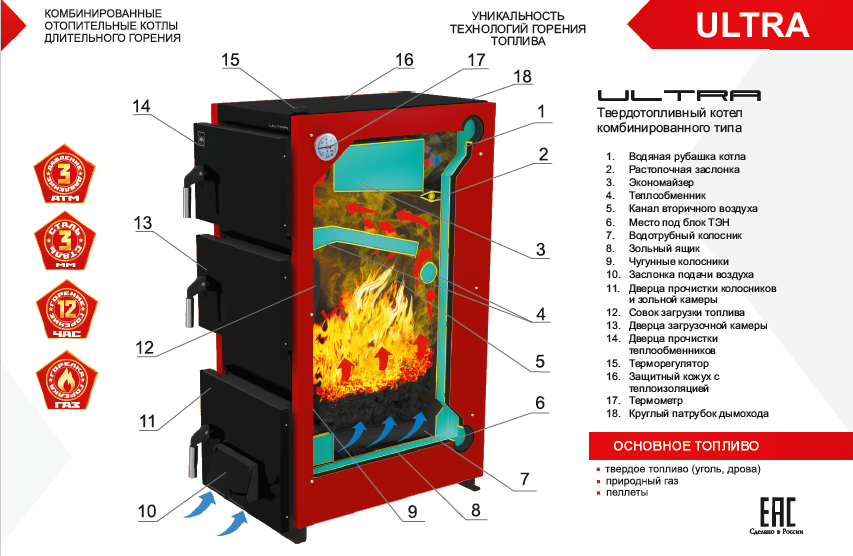

Конструкционные особенности
Двухконтурные котлы обеспечивают одновременно и работу системы отопления, и нагрев воды. Такие модели имеют два подвода и два отвода, по одному – для каждого трубопроводного контура. Одноконтурные такой возможностью не обладают и предназначены только для прогрева помещений, они имеют один подвод трубы и один отвод.
При этом двухконтурные твердотопливные котлы стоят дороже одноконтурных, хотя менее экономичны, а также не могут обеспечить постоянную температуру воды.
Впрочем, если покупать одноконтурный котел вместе с бойлером, то цена такого комплекта будет выше, чем при покупке только одного двухконтурного котла.
Еще одним недостатком двухконтурного котла является невозможность использования циркуляции горячей воды. Если расстояние между краном и нагревателем является существенным, то появления горячей воды придется дожидаться несколько секунд. При открытии второго крана температура струи может уменьшиться, либо и вовсе начнет подаваться холодная вода.
Теплообменники
Двухконтурный котел, который работает на твердом топливе, оснащается чугунным или стальным теплообменником. Первый довольно массивен, зато долговечен.
Чугун не подвержен действию коррозии, но перепады температур ему вредны. В свою очередь, стальной теплообменник не восприимчив к изменениям температуры, а заодно мало весит. Главный недостаток стали – частое прогорание, поэтому при покупке котла для отопления лучше брать модель, изготовленную из стальных листов максимальной толщины.
Стальной теплообменник восприимчив к конденсату, поэтому температура в камере во время горения не должна опускаться ниже 65С°. Загрузка топлива в котлы осуществляется ручным способом либо с помощью автоматики. Последний вариант предполагает использование шнека или поршня. Полностью автоматизированных твердотопливных котлов не существует, поэтому за сгоранием сырья нужно постоянно следить.
Разновидности топлива
Котлы длительного горения отличаются от обычных тем, что могут работать на одной дровяной загрузке больше суток.
Некоторым моделям одной загрузки угля хватает для того, чтобы обеспечивать теплом помещения частного дома непрерывно в течение 5 дней.
В зависимости от используемого типа топлива, котлы подразделяются на несколько категорий.
Работающие на дровах и угле
Дровяные типы маркируются буквой S, имеют КПД на уровне 70-80%. Раз в 3 дня камеру дровяных котлов нужно очищать от накопившейся золы.
Угольные – маркируются буквой U, уровень КПД достигает 90%. Такой высокий показатель достигается за счет того, что камера сгорания укомплектована жаростойкими элементами, позволяющими избежать утечки тепла. К использованию пригоден уголь любых классов и фракций за исключением случаев, когда котел автоматизирован. Тогда нужно придерживаться рекомендаций производителя.
Пиролизные и пеллетные

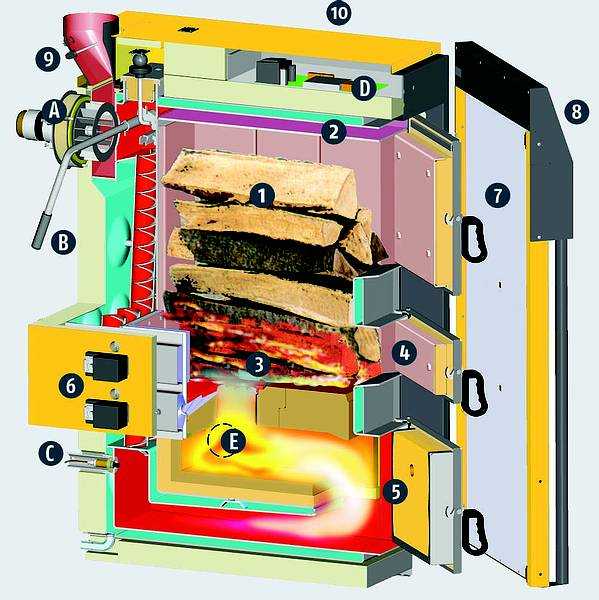

Пиролизные агрегаты имеют особое строение, которое позволяет добиваться наилучшего сгорания топлива при высоких температурах. Работают на тщательно высушенной древесине. Агрегаты на пеллетах рассчитаны на сжигание топливных гранул. Преимуществом пеллетов является низкая зольность при высокой калорийности.
Наконец, существуют универсальные модели — для их топки подходят все виды сырья.
Загрузка камеры сгорания может осуществляться в ручном либо автоматическом режиме.
Сравнение с электрическими и газовыми
Твердотопливные котлы обладают таким несомненным преимуществом, как независимость от инженерных коммуникаций. Это оборудование хорошо зарекомендовало себя в местностях, где наблюдаются перебои с подачей газа и электроэнергии.
По этому критерию конкуренцию ему могут составить только нагреватели, работающие на сжиженном баллонном газе или дизельном топливе.
Недостатки
Главный недостаток твердотопливного котла длительного горения – потребность в пространстве для хранения дров, угля, торфа или пеллетов. Рекомендуется выделить для этого сухое помещение, где сырье будет гарантированно защищено от действия влаги. Хранение на открытом воздухе разрешается только в том случае, если топливо будет находиться под навесом. Дополнительно горючее можно накрыть брезентом.
С учетом этого, твердотопливные котлы лучше всего подходят для отопления помещений частного дома, а в квартирах многоэтажных зданий это оборудование становится неудобным и небезопасным.
Отлично для использования в многоквартирных жилых постройках подходят котлы, работающие на газе и электричестве.
К недостаткам твердотопливных нагревателей также относится потребность постоянно поддерживать сгорание топлива, регулярно закладывая новые порции сырья. Для длительного нагрева воды, опять же, лучше применять газовые, дизельные и электрические котлы.
Вопрос цены
Если сравнивать стоимость разных типов отопительного оборудования, то самым дешевым и доступным окажется твердотопливный котел. Стоимость эксплуатации его низкая, особенно если учесть относительно высокие цены на газ и дизельное топливо.
Наибольшей экономичностью обладает пеллетный твердотопливный котел, поскольку древесные гранулы с каждым годом дешевеют. Изготовление этого сырья осуществляется из отходов производства и обходится производителю в считанные копейки.
Dragon – твердотопливные котлы длительного горения
Тэги
АвтоматикаВоздухЛегкий в обслуживанииЛидер категорииСталь 6мм
Dragon Smart – твердотопливные котлы длительного горенияDragon Auto – твердотопливные котлы длительного горенияDragon TA/Dragon Mini – твердотопливные котлыDragon KR – твердотопливные котлыDragon Bio – твердотопливные котлыDragon HT – твердотопливные котлы
Все товары категории “Dragon – твердотопливные котлы длительного горения”
Сортировать по:
- Название
- Цена
- Хиты продаж
- Оценка покупателей
- Дата добавления
- В наличии
12/24/36/48/96
-3%
Dragon Mini 10 – твердотопливный котел Диапазон мощности, кВт:3.
..10
Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:88
Вес:168 кг
Объем топки:47 л
Отапливаемая площадь:100 кв. м.
Гарантия, лет:3
Срок службы, лет:20
59 461 ₽61 300 ₽Купить
-3%
Dragon Bio 12 – универсальный твердотопливный котел Диапазон мощности, кВт: 4…12 Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:88
Вес:176 кг
Объем топки:66 л
Отапливаемая площадь:120 кв..jpg)
м.
3
Срок службы, лет:20
69 937 ₽72 100 ₽Купить
-3%
Dragon TA 15 – твердотопливный котел Диапазон мощности, кВт:4,5…15
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:189 кг
Объем топки:74 л
Отапливаемая площадь:150 кв. м.
Гарантия, лет:3
Срок службы, лет:20
70 131 ₽72 300 ₽Купить
-3%
Dragon Mini-ГВ-10 – двухконтурный котел Диапазон мощности, кВт:3…10
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:88
Вес:168 кг
Объем топки:47 л
Отапливаемая площадь:100 кв.
м.
20
71 683 ₽73 900 ₽Купить
-3%
Dragon TA 20 – твердотопливный котел Диапазон мощности, кВт:6…20
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:88
Вес:209 кг
Объем топки:82 л
Отапливаемая площадь:200 кв. м.
Гарантия, лет:3
Срок службы, лет:20
73 429 ₽75 700 ₽Купить
-3%
Dragon TA 25 – твердотопливный котел Диапазон мощности, кВт:7,5…25
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:88
Вес:233 кг
Объем топки:98 л
Отапливаемая площадь:250 кв..jpg)
м.
3
Срок службы, лет:20
78 861 ₽81 300 ₽Купить
-3%
Dragon KR 15 – твердотопливный котел Диапазон мощности, кВт:4,5…15
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:92
Вес:211 кг
Объем топки:84 л
Отапливаемая площадь:150 кв. м.
Гарантия, лет:3
Срок службы, лет:20
79 928 ₽82 400 ₽Купить
-3%
Dragon KR 20 – твердотопливный котел Диапазон мощности, кВт:6…20
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:92
Вес:225 кг
Объем топки:96 л
Отапливаемая площадь:200 кв.
м.
3
Срок службы, лет:20
83 517 ₽86 100 ₽Купить
-3%
Dragon TA-ГВ-15 – двухконтурный котел Диапазон мощности, кВт:4,5…15
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:88
Вес:202 кг
Объем топки:74 л
Отапливаемая площадь:150 кв. м.
Гарантия, лет:3
Срок службы, лет:20
84 196 ₽86 800 ₽Купить
-3%
Dragon Bio 17 – универсальный твердотопливный котел Диапазон мощности, кВт:6…17
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:88
Вес:192 кг
Объем топки:77 л
Отапливаемая площадь:170 кв.
м.
3
Срок службы, лет:20
85 069 ₽87 700 ₽Купить
-3%
Dragon TA-ГВ-20 – двухконтурный котел Диапазон мощности, кВт:6…20
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:88
Вес:223 кг
Объем топки:82 л
Отапливаемая площадь:200 кв. м.
Гарантия, лет:3
Срок службы, лет:20
87 494 ₽90 200 ₽Купить
-3%
Dragon TA 30 – твердотопливный котел Диапазон мощности, кВт:9…30
Производство:Россия
Производитель:Тепловек
Толщина стали, мм:5
КПД, %:88
Вес:263 кг
Объем топки:116 л
Отапливаемая площадь:300 кв.
м.
3
Срок службы, лет:20
88 076 ₽90 800 ₽Купить
- 1
- 2
- …
- 5
- →
Установка котла – ATMOS
- Подключение без накопительного бака
- Соединение с накопительным баком
- Арматура котлового контура
- Варианты подключения котла
- Бойлерная
- Дымоход и дымоход
- Топливо
Основные условия для хорошей работы и длительного срока службы котлов ATMOS
- установка котла осуществляется только профессиональной фирмой, прошедшей обучение у производителя
- котел должен быть установлен в сухом и хорошо проветриваемом помещении – котельная №
- при подключении котла к системе всегда необходимо устанавливать Laddomat 22 за котлом или клапан терморегуляции TV 60/65/70/75 °C с насосом, шаровым краном и фильтром, чтобы температура воды, возвращающейся к котел в каждом режиме не опускается ниже 65 °C – согласно стандарту ČSN 070240/93.
По мере увеличения температуры обратной воды в котел снижается вероятность конденсации кислых смол = увеличение срока службы котла. Мы рекомендуем Laddomat 22 для мощностей от 15 до 100 кВт. - при подключении котла без аккумулирующих баков насос в контуре котла и в контуре отапливаемого объекта должен включаться одним или двумя отдельными термостатами при температуре воды на выходе из котла 70 – 80 °С, чтобы насос работал в контур обогреваемого объекта только при работающем насосе в контуре котла. Причина в том, что котел не переохлаждается через обратный клапан, встроенный в Laddomat 22.
- в каждом режиме работы котла температура воды на выходе из котла должна быть в пределах 80 – 90 °C.
- если котел постоянно работает на мощности ниже 40% от номинальной мощности или для нагрева воды для бытовых нужд в летнее время, необходимо ежедневно топить в связи с сроком службы котла. Нельзя постоянно эксплуатировать котел в разреженном состоянии, так как могут образовываться смолы и кислоты, которые повреждают корпус котла.
- котел должен быть защищен от перегрева в случае отключения электроэнергии, так как имеет определенную инерционность.
- максимальное рабочее избыточное давление воды в котле – 250 кПа (2,5 бар).
По мере увеличения температуры обратной воды в котел снижается вероятность конденсации кислых смол = увеличение срока службы котла. Мы рекомендуем Laddomat 22 для мощностей от 15 до 100 кВт.
Подключение без накопительных баков
Одним из основных недостатков подключения котла без накопительных баков является необходимость более частого добавления топлива в котел. В случае постоянного жилого дома и подключения котла без аккумулирующих баков необходимо топить котел каждый день. Другим не менее важным фактом является сокращение срока службы котла, в отличие от соединения котла с накопительным баком, где мы можем продлить срок службы котла до двух раз.
- Подключение котла с Laddomat 22, один отопительный контур с приготовлением горячей воды в комбинированном котле, закрытый расширительный бак – простая регулировка. с тремя присоединенными термостатами
Установка котла с накопительными баками дает следующие преимущества:
- меньший расход топлива (на 20-30 %), котел работает на полную мощность до выгорания топлива с оптимальным КПД
- высокий срок службы котла и дымохода – минимальное образование смол и кислот
- возможность комбинирования с другими видами отопления – электрическое отопление/солнечная энергия
- предназначен для комбинации радиаторов с теплым полом
- комфортное отопление и идеальное сгорание топлива
- гарантирует более экологичное отопление
- гарантия на корпус котла 3 года
В качестве основного соединения рекомендуем подключение к накопительным бакам
Если у вас нет рекомендуемого объема аккумулирующих баков, подключите котел хотя бы к одному буферному баку объемом 500 – 1000 л.
Монтаж системы отопления должен выполняться профессиональной компанией в соответствии с действующими стандартами. Если вы выбираете большой объем накопительного бака, вы также должны выбрать соответствующую мощность котла, чтобы иметь возможность загружать эти баки в разумные сроки.
Работа системы с аккумулирующими баками
После розжига запускаем котел на максимальную (номинальную) мощность и заправляем заданный объем аккумулирующих баков до требуемой температуры воды 90 – 100 °С от 2 до 4 загрузок . Затем даем котлу прогореть. Кроме того, мы забираем тепло из накопительного бака с помощью трехходового клапана только на время, соответствующее размеру батареи и температуре наружного воздуха. В отопительный сезон (при соблюдении минимальных объемов батарей, см. таблицу) это может быть 1 – 3 дня. Если установленный объем накопителя не может быть установлен, мы рекомендуем как минимум один бак объемом 500 – 1000 л для балансировки пусков и остановок котла.
Изоляция резервуара
Накопительные резервуары обычно поставляются с изоляцией.
В случае приобретения бака без утепления подходящим решением является совместное утепление заданного количества баков необходимого объема минеральной ватой в гипсокартонный каркас, либо дозаполнение насыпным утеплителем. Рекомендуемая толщина утеплителя при использовании минеральной ваты 120 мм. Другой вариант – приобрести уже утепленные баки минеральной ватой в чехле из кожзаменителя, который также поставляет наша компания.
Приготовление горячей воды
Для нагрева воды для бытовых нужд можно использовать комбинированный котел или накопительный бак с медным проточным нагревателем или плавучий бойлер.
Рекомендуемый объем аккумулирующих баков
| Минимальный объем аккумулирующих баков | ||||||||
| Мощность / кВт | 20 | 22 | 25 | 35 / 32 | 40 | 49 | 70 | 99 |
| Объем / л | 1000 – 1500 | 1500 – 2000 | 1500 – 2000 | 2000 – 2500 | 2500 – 3000 | 3000 – 4000 | 4000 – 5000 | 5000 – 6000 |
Спецификация резервуара
| Тип резервуара | Объем (л) | Диаметр (мм) | Высота (мм) |
| АН 500 | 500 | 600 | 1970 |
| АН 600 | 600 | 750 | 1611 |
| АН 750 | 750 | 750/790* | 2010/1750* |
| АН 800 | 800 | 790* | 1910* |
| АН 1000 | 1000 | 850/790* | 2065/2210* |
*тип DH
Баки поставляются без изоляции или с изоляцией в чехле из кожзаменителя.
- Накопительный бак с/без изоляции
- Схема подключения котла с накопительными баками
- Практический пример котельной с накопительными баками
Минимальные диаметры труб при подключении к накопительным бакам
- Racord cazan cu rezervoare de acumulare și Laddomat 22
| Минимальные диаметры труб при подключении к накопительным бакам | ||||
|---|---|---|---|---|
| часть А | часть В | |||
| Мощность котла | из меди | из стали | из меди | из стали |
| 10 – 30 кВт | 28 х 1 | 25 (1″) | 28 х 1 | 25 (1″) |
| 31 – 45 кВт | 35 х 1,5 | 32 (5/4″) | 28 х 1 | 25 (1″) |
| 46 – 65 кВт | 42 х 1,5 | 40 (6/4″) | 35 х 1,5 | 32 (5/4″) |
| 70 – 150 кВт | 54 х 2 | 50 (2″) | 42 х 1,5 | 40 (6/4″) |
Арматура котлового контура
Ладдомат 22
– предназначена для котлов мощностью от 15 до 100 кВт
Котлы большей мощности рекомендуется подключать с терморегулирующим клапаном и мощным насосом или трехходовым клапаном, управляемым привод с электрической регулировкой, поддерживающий минимальную температуру обратной воды 65 – 75 °C.
При подключении котла с накопительными баками мы можем использовать открытый или закрытый расширительный бак.
- Ладдомат 22
- Разрез и схема течения воды в Ладдомате 22
- Описание отдельных частей Laddomat 22
- Laddomat X22 и подключение котлов
- Подключение котла к Laddomat 22
- Схема подключения Laddomat 22 с накопительным баком
Клапан терморегуляции
Клапан терморегуляции типа TV 60 °C (65/70/72/77 °C) применяется для твердотопливных котлов. При температуре котловой воды +60 °С открывается терморегулирующий клапан и жидкость из контура отапливаемого объекта вводится в контур котла. Таким образом обеспечивается минимальная температура обратной воды в котел. При необходимости можно использовать терморегулирующий клапан, настроенный на более высокую температуру (например, 72 °C).
- Изображение продукта ESBE
- Клапан терморегуляции – секция
- Подключение котла к аккумулирующим бакам
- Деталь соединения котельной с термоклапаном
- Схема подключения котельной
| Рекомендуемый размер клапана терморегуляции TV 60 °C (65/70/72/77 °C) | |
| 15 кВт ― 30 кВт | – Ду25 |
| 30 кВт ― 45 кВт | – Ду32 |
| 45 кВт ― 150 кВт | – Ду40 – Ду50 |
Оригинальное соединение ATMOS
Это профессиональное соединение из нержавеющей стали производства ATMOS предназначен для поддержания минимальной температуры обратной воды в котел и быстрого подключения котла с помощью двух резьбовых соединений с плоским уплотнением.
Соединение содержит все необходимые компоненты, требуемые производителем (предохранительный клапан 2,5 бар, выпускной клапан, манометр, два насоса, два запорных клапана, трехходовой клапан и, для вариантов F3 и F4, два сервопривода). Соединение готово для подключения котла непосредственно к системе отопления или для подключения котла с аккумулирующими баками. Соединение позволяет расширить большую систему отопления до двух или трех отопительных контуров с помощью специальный распределитель и необходимая насосная группа .
В случае котлов серии DxxP Compact Автоматические котлы на пеллетах это соединение является частью котла.
- Соединение ATMOS F1 / F2 Ладдомат
- Соединение ATMOS F3 / F4 ESBE
- Соединение F12
- Соединение F15/16 ESBE-PX
| Обзор Подключение котлов ATMOS | |||||||
| Соединение ATMOS F1 Laddomat | Соединение ATMOS F2 Laddomat | Соединение ATMOS F3 ESBE | Соединение ATMOS F4 ESBE | Соединение ATMOS F12 | Соединение ATMOS F15 – 16 ESBE-PX | ||
| F1 (15 – 30 кВт) для котлов: DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S | F2 (15 – 40 кВт) для котлов: DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD | F3 (15 – 30 кВт) для котлов: DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S | Ф4 (15 – 40 кВт) для котлов: DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD | предназначен для тех же типов котлов, что и Соединения F1 – F4 , каждый раз с другой комбинацией труб подробнее см.  здесь | для котлов: F15 – D10PX F16 – D15PX, D20PX, D25PX | ||
В сочетании с PSC 25 – 35 комплект удлинителей труб, соединение F2 можно использовать для котлов C25ST и C32ST .
В сочетании с набором удлинителей PSC 40 – 50 , соединение F2 можно использовать для котлов C40S и DC40GS .
Соединение ATMOS F1 – F2 Laddomat
Соединение ATMOS F3 – F4 ESBE
Соединение ATMOS F15 – 16 ESBE-PX
Соединение ATMOS F12
Котел DxxP Compact
Защита котла от перегрева
- Котлы стандартно оснащены контуром охлаждения от перегрева и могут быть подключены с помощью клапана TS 131 3/4 ZA (95 °C) или WATTS STS 20 к системе водоснабжения (в случае наш собственный колодец мы будем использовать другие варианты)
- Энергия резервного источника питания (аккумулятор) на насос
- одна часть в системе подключена к самопроизвольной циркуляции воды с несколькими радиаторами
- котел соединен с баком доохлаждения и клапаном обратной зоны, который без эл. текущий открывается
текущий открывается Подсоединение контура охлаждения
Клапан, датчик которого расположен на задней стороне котла, защищает его от перегрева, так что, если температура воды в котле поднимается выше 95 °C, он пропускает воду из крана в контур охлаждения a линия, которая потребляет избыточную энергию и тратится впустую. В случае установки обратного клапана на входе воды в контур охлаждения, для предотвращения возможного обратного тока воды из-за перепада давления в системе водоснабжения, необходимо оборудовать контур охлаждения предохранительным клапаном 6 – 10 бар или расширительный бак объемом не менее 4 л.
Осторожно – контур охлаждения от перегрева не должен использоваться в соответствии с EN 303-5 для других целей, кроме защиты от перегрева (ни в коем случае не для нагрева горячей воды для бытового потребления).
- Охлаждающий контур защиты от перегрева
- Подключенный контур охлаждения с клапаном TS131-3/4
- Схема подключения контура охлаждения
- ТС131-3/4А
Использование резервного источника электроэнергии
Вы можете использовать резервный источник на случай отключения электроэнергии и необходимости привода циркуляционных насосов в системе отопления.
Циркуляционные насосы и котлы ATMOS рекомендуем подключать к так называемым резервным источникам с синусоидальной кривой напряжения – Sinusoid.
Какую емкость аккумулятора выбрать?
Узнать его энергопотребление (например, 20 Вт) на заводской табличке насоса. Чтобы рассчитать требуемый ток (А), мы делим мощность (Вт) на напряжение (В). Итак, есть пример, если у нас есть батарея 12 В , расчет будет 20 Вт / 12 В = 1,67 А. 5 часов (среднее время горения топлива при полной нагрузке), мы умножаем потребляемый ток и время резервирования , 1,67 х 5 = 8,3Ач. Однако при определении размеров лучше рассчитывать на 20% запас. Поэтому для резервного питания такого насоса вам понадобится аккумулятор емкостью не менее 10 Ач. При рекомендуемом подключении котлов АТМОС требуется не менее двух циркуляционных насосов, это необходимо учитывать при расчете емкости батареи и покупке данного резервного источника.
Описанная выше процедура служит примером расчета.
Котельная
Котлы должны располагаться в котельной, к которой обеспечен достаточный доступ воздуха, необходимого для горения. Размещение котлов в жилых помещениях (включая коридоры) не допускается. Сечение отверстия для подачи воздуха для горения в котельную должно быть не менее 350 см 2 для котлов мощностью 15 – 150 кВт. Рекомендуем сделать под котел бетонное (металлическое) основание с рекомендуемыми размерами, смотрите инструкцию к вашему котлу. Мы также рекомендуем подложить заднюю часть котла примерно на 10 мм.
- Подключение котла DxxPX с накопительным баком
- Подключение котла к Laddomat 22
- Подключение котла к аккумулирующим бакам
- Соединение котла DxxP с аккумулирующей емкостью, конвейером и хранилищем пеллет
- Вариант подключения котла АТМОС с газовым котлом. Вариант отопления с тем или иным источником тепла и аккумулирующим баком
Вариант отопления с тем или иным источником тепла и аккумулирующим баком- Подключение дровяного/угольного котла в сочетании с тепловым насосом и накопительным баком
Топочный тракт
Дымоход
Дымоход должен выходить в дымоход. м, без дополнительной поверхности нагрева и должен подниматься в сторону дымохода. Дымоходы должны быть механически прочными и непроницаемыми для проникновения дымовых газов и иметь возможность очистки внутри. Дымоходы не должны проходить через другие жилые или хозяйственные помещения. Внутреннее сечение дымохода не должно быть больше внутреннего сечения дымохода и не должно сужаться к дымоходу. Использование дымовых колен нецелесообразно. Способы проходки дымохода через конструкции из горючих материалов перечислены в приложениях 2-3 ЧСН 061008 и особенно подходят для передвижных домов, деревянных хижин и т. д.
При большой тяге в дымоходе установить регулятор тяги или дроссельный клапан.
- 1. Термометр отработанных газов 2. Прочистное отверстие 3. Регулятор тяги (ограничитель)/дроссельный клапан
Дымоход
Подключение прибора к дымоотводу всегда должно производиться с согласия соответствующей компании дымохода. Дымоотвод всегда должен создавать достаточную тягу и надежно отводить дымовые газы на открытый воздух для всех практически возможных условий эксплуатации. Для правильной работы котлов необходимо, чтобы отдельный дымоход был правильно рассчитан, так как от его тяги зависит сгорание, производительность и срок службы котла. Тяга дымохода напрямую зависит от его сечения, высоты и шероховатости внутренней стены. К дымоходу, к которому подсоединен котел, нельзя подключать другие приборы. Диаметр дымохода не должен быть меньше выходного патрубка котла (мин. 150 мм). Тяга дымохода должна достигать заданных значений. Однако она не должна быть чрезмерно высокой, чтобы не снижать КПД котла и не нарушать его горение (не срывать пламя).
В случае большой тяги установить дроссельную заслонку (ограничитель тяги) в дымоходе между котлом и дымоходом.
| Информативные значения размеров сечения дымохода: | |
| 20 х 20 см | высота 7 м |
| Ø 20 см | высота 8 м |
| 15 х 15 см | высота 11 м |
| Ø 16 см | высота 12 м |
| Точное определение размеров дымохода определяется нормой ČSN 73 4201. | |
Внимание – Дымоход должен быть хорошо герметизирован и изолирован, чтобы водяной пар и смолы не конденсировались в дымоходе при снижении мощности котла.
Регулятор тяги
Тяга в дымовой трубе должна достигать заданных значений (13 – 35 Па в зависимости от типа котла) больше смолится, засоряется и дымит в котельную при добавлении топлива
решение : облицовка дымохода или установка на дымоходе специального удлинителя или вытяжного вентилятора
Большие потери в дымоходе – низкий КПД котла – плохое сгорание – котел может не достигать требуемой мощности решение : при большой тяге в дымоходе установить регулятор тяги или дроссельный клапан в дымоходе
- Регулятор тяги (ограничитель)
- Горизонтальное (1) и вертикальное (2) расположение регулятора тяги дымовых газов
- Схема управляющей заслонки
Виды топлива
ДРОВА
Рекомендуем сжигать качественные сухие колотые бревна диаметром 80 – 150 мм, длиной 250 – 1030 мм (в зависимости от типа котла) с влажностью от 12 % до 20 % и теплотворной способностью 15 – 18 МДж.кг -1 .
Максимальную производительность и долгий срок службы котла вы обеспечите, если будете топить дровами не менее 2 лет. На следующем графике показана зависимость содержания воды от теплотворной способности топлива.
Объем полезной энергии в древесине очень сильно уменьшается с содержанием воды.
Например:
Древесина с содержанием воды 12–20 % имеет теплотворную способность 4 кВтч/1 кг древесины
Древесина с 50 % воды имеет теплотворную способность 2 кВтч/1 кг древесины
Свежие дрова мало греют, плохо горят, сильно дымят и значительно сокращают срок службы котла и дымохода. Мощность котла снизится до 50%, а расход топлива удвоится.
БУРЫЙ УГОЛЬ
Предписанным топливом для наших котлов является качественный бурый уголь OŘECH 1 с теплотворной способностью 17 – 20 МДж.кг -1.
Альтернативное топливо – куб или брикеты. Мы рекомендуем сжигать менее спекающийся и малосернистый уголь. Мелкозернистое топливо можно добавлять только в горячий слой и в небольших количествах.
ЧЕРНЫЙ УГОЛЬ
Предписанным топливом для наших котлов является уголь Орех 1 с теплотворной способностью 17 – 30 МДж.
кг
-6 90.
Альтернативное топливо – куб или брикеты. Мы рекомендуем сжигать менее спекающийся и малосернистый уголь. Мелкозернистое топливо можно добавлять только в горячий слой и в небольших количествах.
БРИКЕТЫ ИЗ БУРОГО УГЛЯ
Предписанным топливом для наших котлов являются буроугольные брикеты с теплотворной способностью 19 – 23 МДж.кг -1 . Брикеты из бурого угля имеют низкую зольность и длительное время горения.
Деревянные Брикеты
Качественные деревянные Брикеты с диаметром 80 -130 мм, длина 200 -380 мм и калорийная стоимость 16 -1 -9075 -380 мм и калорийная стоимость 16 -19075 -9075 -380 мм и калорийная стоимость 16 -19075 -9075 -380 мм и калорийная стоимость 16 -19075 -9075 -380 мм и калорийная стоимость 16 -19075 -380 мм и калорийная стоимость 16 -19075 -380 мм. .
Экологические древесные брикеты производятся из древесных отходов методом прессования под высоким давлением без использования химических связующих.
Они производятся и продаются рядом компаний в Чешской Республике. Однако качество древесных брикетов бывает разным. Мы признаем качественные древесные брикеты тем, что они не распадаются на опилки при сгорании в пространстве применения. Древесные брикеты, расщепляющиеся на опилки, можно сжигать только в сочетании с кусковой древесиной или бурым углем, но ни в коем случае отдельно. Они блокируют газификационное сопло или газификационную решетку.
ПЕЛЛЕТЫ
Качественные древесные пеллеты диаметром 6 – 8 мм, длиной от 5 до 25 мм и теплотой сгорания 16 – 19 МДж.кг -1 (белые пеллеты).
Пеллеты – это новое топливо, производимое по аналогии с древесными брикетами из древесных отходов путем прессования. Качественными пеллетами мы считаем белые пеллеты из мягкой древесины без коры. Для котлов Atmos используются пеллеты диаметром от 6 до 8 мм.
Другие пеллеты из рапсовой или зерновой соломы в настоящее время являются лишь второстепенным и очень проблематичным вопросом, поэтому наша компания не занимается их сжиганием.
Сопутствующая система дымохода, контур отопления, система управления системой и система горячего водоснабжения, которые могут использоваться на любом топливе, будут стандартными. Если прибор также обогревает нежилые помещения фермы, например, надворные постройки, то вся установка будет по стандартному тарифу.
