Двухконтурные твердотопливные котлы длительного горения
Твердотопливный отопительный котёлСовременное отопительное оборудование представлено в большом ассортименте. Есть модели, работающие на газе, жидком топливе и электричестве. Но в России традиционно велик спрос на твердотопливные двухконтурные котлы длительного горения. Ведь твердое топливо сегодня — самый доступный в ценовом эквиваленте вариант. Чтобы подключить такое оборудование, не нужно собирать массу справок и получать разрешение на его установку. В сельской местности и там, где нет газификации, подобный выбор идеален. Так что спрос на описываемую продукцию остается стабильным.
Тот, кто озабочен покупкой твердотопливного котла длительного горения, должен решить проблему выбора конкретной модели. В продаже представлен огромный ассортимент подобной теплотехники от разных производителей, поэтому подобрать что-то конкретное не так-то просто. Решить этот вопрос положительно позволяют некоторые важные технические характеристики.
На что необходимо обращать внимание?
- На используемое топливо.
- На принцип горения.
- На тип теплообменника.
Содержание
- Классификация по виду топлива
- Дрова
- Пеллеты
- Опилки и щепа
- Классификация по принципу горения
- В чем их отличия?
- Плюсы и минусы такого котла
- Классификация по материалу теплообменника
- Обобщение по теме
Классификация по виду топлива
Выбирая ту или иную модель, важно учитывать, на какое топливо она рассчитана. Отдельные серии могут работать на угле, дровах, пеллетах, опилках, щепах и брикетах. Какой вариант выбрать?
Дрова
Котлы длительного горения, которые работают на дровах и угле — самое доступное в ценовом плане оборудование. Но особенности функционирования не позволяют использовать твердое топливо с высоким показателем влажности.
Зато, если топить печь хорошо просушенными дровами, КПД будет больше, чем с теми же пеллетами и брикетами. Одной полной закладки хватит на 12 часов. И это весомое преимущество такого топлива.
Пеллеты
Пеллеты — это продукт вторичного производства. Они создаются по остаточному принципу после основной переработки древесины и сельскохозяйственных отходов. Выбирать твердотопливный котел длительного горения, приспособленный под топку пеллетами, можно только в том случае, если этот продукт максимально доступен.
Пользоваться им очень удобно. Конструкция пеллетного оборудования позволяет полностью отказаться от контроля над процессом прогорания топлива. Не нужно каждые 4 часа делать закладку. Принцип длительного горения как нельзя лучше проявляется именно в таких вариантах.
Сегодня пеллетные котлы наиболее востребованы в промышленном секторе. Предприятиям, которые производят пеллеты, и тому, кто может потреблять их в большом количестве, легче всего договориться о поставках топлива.
Опилки и щепа
Опилки для котлаИ последнее. Современные твердотопливные котлы длительного горения, для работы которых необходимы опилки, щепа и брикеты, чаще всего устанавливаются там, где осуществляется деревообработка. Подобный вариант топлива в этом случае всегда есть в большом объеме, поэтому хозяйствующим субъектам выгодно с экономической точки зрения выбирать подобные модели.
Использовать двухконтурные котлы, работающие на опилках, для дома в качестве основного теплового оборудования нецелесообразно, если нет постоянного доступа к такому топливу.
Обратите внимание! Если хочется максимально сэкономить, всегда можно использовать модели, способные одновременно работать на двух видах топлива. Такой вариант позволяет максимально расходовать имеющийся потенциал и отапливать помещения тем, что есть под рукой.
Классификация по принципу горения
Котлы пиролизныеВыбирая двухконтурный котел длительного горения, важно еще на предварительном этапе определиться со схемой сжигания топлива.
Специфика работы описываемого оборудования такова, что топливо приходится постоянно подкладывать. Конечно, можно приобрести котел с большой и вместимой топочной камерой или выбрать оборудование с функцией контролируемого горения.
Покупка первого варианта обойдется в разы дешевле. Но большая топка лишь на пару часов отодвинет проблему новой загрузки. Придется несколько раз вставать ночью и подкладывать в печку дрова. Да и в течение дневного времени зимой в доме постоянно должен кто-то находиться и поддерживать огонь под котлом, чтобы дом не остыл. А это не всегда удобно.
Решить проблему поможет пиролизная техника или та, в которой применяется принцип длительного верхнего горения. Такое оборудование способно работать в автономном режиме в течение нескольких суток кряду. А лучше соединить в одной установке два принципа работы и приобрести пиролизный котел длительного горения, работающий на твердом топливе.
Подобное оборудование представлено в двух вариантах:
- Газогенераторные модели.
- Котлы верхнего горения.
В чем их отличия?
Принцип работы первого варианта основан на том, чтобы в процессе горения использовать максимально возможное количество тепла. Поэтому конструкция котлов отличается наличием двух камер. В одну погружается закладка твердого топлива. Здесь всегда очень высокая температура из-за доступа необходимой порции воздуха, которая несет с собой кислород.
Подобные обстоятельства заставляют сухие дрова прогорать практически полностью и по максимуму выделять тепло. Процесс интенсивного сжигания дров сопровождается выделением большого количества газа. Он перенаправляется во вторую, меньшую по размерам камеру. Там тоже есть небольшая горелка, которая сжигает этот газ с получением дополнительного тепла. В результате КПД установки доходит до 98%. И этот показатель является главным преимуществом такого выбора.
Твердотопливные котлыНедостаток у подобных установок один — газогенераторные котлы длительного горения, работающие на твердом топливе, стоят недешево.
Цена котла с хорошей мощностью может доходить до 130 тысяч. При этом модельный ряд довольно скудный. Часто он бывает в нашей стране ограничен всего несколькими вариантами продукции мировых производителей. Но присмотреться к ним стоит, если вы хотите максимально сэкономить на средствах и автономности.
Твердотопливные котлы верхнего горения тоже способны работать в автономном режиме. Они чаще имеют керамическую топку и очень сложную автоматику, которая значительно увеличивает стоимость подобного изделия. Как работают такие модели?
Конструкция агрегата состоит из двух цилиндров. Они выполнены из стали и вставлены друг в друга. Диаметр у цилиндров разный, поэтому между ними образуется пространство, куда и подается теплоноситель. Топка находится в маленьком цилиндре. Туда дрова попадают сверху через дверцу, расположенную на верхней крышке.
Внутри конструкции есть распределитель воздуха, похожий на трубку с наконечником в форме зонта. Он упирается в стенки малого цилиндра, где сгорает топливо.
Воздух подается порционно исключительно на верхние слои загрузки, поэтому в первую очередь прогорают они. Уровень закладки уменьшается, зонт опускается вместе с ним и подает воздух к следующему слою дров. Так обеспечивается процесс длительного горения.
Плюсы и минусы такого котла
Отмечено, что выбор такого твердотопливного котла имеет как положительные, так и отрицательные стороны.
Отопительные котлы длительного горенияНачнем с достоинств:
- За таким котлом придется меньше ухаживать, поскольку дрова практически не образуют золу. Они полностью прогорают, так что после закладки остается один лишь пепел.
- Так как топливо сгорает полностью, коэффициент полезного действия у подобных установок очень высокий.
- В работе используется автоматика, так что систему можно оставить в режиме автономного управления.
- Подключать двухконтурный котел длительного горения можно к отопительной системе, работающей по принципу естественной циркуляции. Отсутствие потребности в циркуляционном насосе позволяет сэкономить вложенные средства.
- Так как система практически полностью замкнута, современные котлы верхнего горения считаются самыми безопасными.
- Производители дают на работу подобного отопительного оборудования очень большие гарантийные сроки, что не может не радовать.
Недостатков у этого варианта тоже много:
- Внутри котлов находятся металлические детали, которые плохо поддаются охлаждению.
- Загружать внутрь можно только сухие дрова определенного размера.
- Если произвольно увеличивается тяга или давление воды, внутри образуется конденсат, от которого избавиться практически невозможно.
- Очень сложно разжечь топку, наполовину загруженную дровами.
- Нельзя экспериментировать и загружать подобное оборудование опилками или мелкими щепками.
Классификация по материалу теплообменника
И последний немаловажный критерий, который нужно учитывать при выборе котла длительного горения — это материал, из которого изготовлен теплообменник. Существует три разновидности этого технического узла — стальной, керамический и чугунный.
Использование стальных деталей позволяет уменьшить стоимость установки. Они хорошо переносят перепады температур, но очень быстро поддаются коррозии. Срок службы у стального теплообменника — не более 15 лет. Поэтому стоит выбирать твердотопливный котел с таким техническим элементом, если необходим дешевый вариант, способный обеспечить временные потребности.
Керамический теплообменник тоже изготавливается из стали, но имеет керамическое напыление. Подобные детали используются при изготовлении котлов длительного горения нового поколения. По качеству, надежности и долговечности пока ничто не может сравниться с подобными образцами.
Чугунный теплообменник собирается вручную. Этот материал не боится коррозии, но подвержен механическим нагрузкам и дорого стоит. Максимально возможный срок его службы — 30 лет.
Обобщение по теме
Выбирая для дома или промышленного использования двухконтурный котел длительного горения, работающий на твердом топливе, важно учитывать три фактора — топливо, при помощи которого он будет нагревать теплоноситель, принцип горения и качество материала, из которого изготовлен теплообменник.
Двухконтурный твердотопливный котел своими руками
При благоустройстве загородного жилья стоит выбирать оптимальные решения. К примеру, двухконтурный твердотопливный котел – это установка, которая обеспечивает не только отопление дома, но и подачу горячей воды для бытовых нужд. Если выбрать современную модель длительного горения, то пользоваться таким отопительным оборудованием будет удобно.
Строительный рынок сегодня предлагает множество разнообразных моделей отопительного оборудования. Традиционный вариант котлов на твердом топливе продолжает пользоваться популярностью, так как этот вид оборудования отличается доступностью и экономичностью. Современные модели длительного горения еще и очень удобны в использовании, так как интервалы между закладками топлива достаточно продолжительны.
Содержание
Устройство
Все модели двухконтурных котлов имеют схожее устройство. Они оборудованы двумя теплообменниками, один из которых работает для нагрева теплоносителя, циркулирующего в системе отопления, а второй присоединяется к ветке водопровода.
Вода, проходя по теплообменнику, нагревается и подается в ветку горячего водоснабжения, идущую в ванную и на кухню.
Современные котлы длительного горения, как правило, имеют вместительную камеру для закладки топлива (дров или угля), а также механизм, соединенный с температурным датчиком, который контролирует интенсивность процесса горения.
Совет! Интенсивность процесса горения регулируется путем изменения количества подаваемого в топку воздуха. После разогрева системы до нужных температур заслонка автоматически прикрывается, что снижает приток воздуха и, соответственно, интенсивность нагрева.

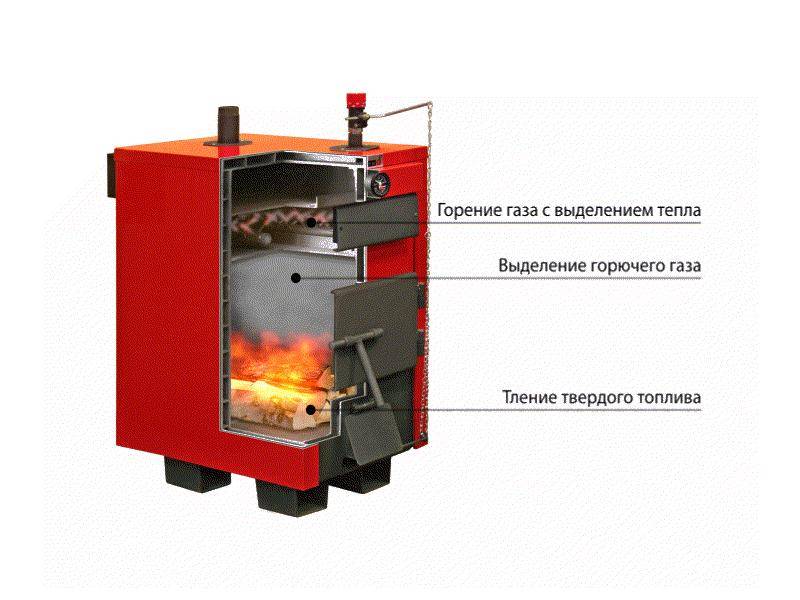

Еще один вариант котла длительного горения – это газогенераторные агрегаты. В этих установках используется процесс пиролиза. Сжигание топлива в таких агрегатах производятся в два этапа:
- дрова разогревают до высоких температур при недостатке кислорода;
- при разогреве органического топлива выделяется газ, который поступает в верхнюю камеру;
- в верхней камере осуществляется сгорание газа при дополнительной подаче воздуха.
Большим преимуществом таких котлов длительного горения является то, что топливо сгорает почти без остатка. Это не только повышает эффективность работы, но существенно снижает количество образуемой золы.
Материал теплообменника
Теплообменники котлов, работающие на разогрев теплоносителя для системы отопления, выполняют из:
- Стали;
- Чугуна.
Стальные котлы имеют меньший вес и они более прочные. Однако сталь менее устойчива к коррозии. Кроме того, сборку теплообменника, как правило, осуществляют путем сварки. При сильном нагреве котла существует риск, что сварные швы будет повреждены.
Чугунные котлы считаются более долговечными и надежными. Этот материал практически не подвержен коррозии, он отличается хорошей теплопроводностью. Недостатком материала является его большой вес и относительно высокая хрупкость.
Совет! Чугун плохо переносит резкие перепады температур, такое воздействие существенно повышает хрупкость материала.
Поэтому при использовании котлов с чугунными теплообменниками важно следить за уровнем воды в системе.Второй контур, используемый для нагрева воды для бытовых нужд, может быть выполнен из меди – этот материал не ржавеет и имеет отличные показатели теплопроводности.
Как выбирать?
При выборе котла для дома нельзя руководствоваться только дизайном модели и ее ценой. Чтобы сделать правильный выбор, нужно будет учесть множество факторов. Это, прежде всего:
- Площадь дома и высота потолков. В соответствии с этим параметром производится выбор мощности оборудования.
- Примерный расход горячей воды.
- Место установки котла.
Совет! При установке твердотопливного котла, как правило, необходимо обустройство отдельного помещения – котельной. В этом помещении обязательно должна быть налажена эффективно работающая принудительная вентиляция.
Только после учета перечисленных факторов можно определяться с ценовым диапазоном и осуществлять выбор модели.
Как увеличить эффективность работы оборудования?
Чтобы установленный двухконтурный котел работал с наибольшей отдачей, следует позаботиться о таких моментах:
- Установить систему водоподготовки. Хорошо работающая система фильтров позволит увеличить срок службы теплообменников. Особенно важно использовать систему подготовки в местности с жесткой водой.
- Стоит выбирать котлы, которые допускают использование разных видов топлива. Это позволит продолжать использовать оборудование, даже если условия изменились. К примеру, многие модели допускают установку сменной горелки, которая позволяет перевести агрегат на газ или дизельное топливо.
- При использовании котлов с подключением к электропитанию, стоит установить стабилизатор и ИБС. Это позволит избежать проблем при отключениях электроэнергии и при скачках напряжения в сети.
Итак, двухконтурные котлы на твердом топливе позволят эффективно решить проблему отопления и подачи горячей воды в частном доме или любом другом помещении.
Использование современных моделей длительного горения весьма удобно, так как они не требуют постоянного внимания хозяев. Временной интервал между закладками топлива в современных моделях составляет от 8-12 часов до нескольких суток.
5% СТАВКА НДС НА НЕКОТОРЫЕ ПРИБОРЫ, РАБОТАЮЩИЕ НА ТВЕРДОМ ТОПЛИВЕ СТАВКА НДС 5% ДЛЯ НЕКОТОРЫХ ТОПЛИВНЫХ ПРИБОРОВ Нас просят указать, что это не официальная публикация HM Revenue and Customs, которая не может нести ответственность за содержание руководства Soliftec. Чтобы претендовать на ставку НДС 5%: Прибор должен быть бойлером и должен быть исключительно прибором для сжигания растительных веществ. Исключено: Намерение состоит в том, чтобы продвигать центральное отопление на дровах, поэтому установка надстройки для горячего водоснабжения к устройству, работающему только на дровах, не соответствует требованиям. Прибор должен топиться растительным материалом, под которым мы понимаем твердое вещество, содержащее целлюлозу. На этом основании правила НДС ранее включали торф в категорию «растительного вещества», но, поскольку время его регенерации составляет более 1000 лет, мы не считаем его возобновляемым топливом, и, следовательно, требование пониженного ставка на торфяную, буроугольную или фрезерно-торфяную установку. Установка должна находиться либо (1) в жилом доме, либо (2) в здании, используемом для «соответствующих благотворительных целей». Коммерческая недвижимость исключена. Сниженная ставка распространяется как на поставку котла, так и на его установку, если это установка на растительном топливе. Таким образом, дымоходы и дымоходы, системы отопления и органы управления системой отопления исключаются, но включаются системы управления, поставленные или установленные в обязательном порядке для работы прибора на растительной основе. ПРИМЕРЫ: Хотя такой прибор может работать только на дровах, он не является котлом, и поэтому на него распространяется стандартная ставка. (c) Новый модульный котел центрального отопления с горелкой, работающей только на дровах, и системой подачи подсоединен к существующей системе отопления в жилом доме. Блок горелки модульных котлов можно заменить относительно легко.  Ставка 5% будет применяться только к покупке и установке горелки, ее системы подачи и связанной с ними системы управления, а не к поставке или установке самого котла. (d) Котел, работающий только на дровах, и новая система отопления установлены в жилом доме. В помещении, где установлен котел, не устанавливается радиатор, который предполагается обогревать за счет избыточного тепла от корпуса котла. Несмотря на то, что котел здесь частично используется в качестве обогревателя помещения, поскольку большая часть его тепловой мощности приходится на подачу воды, тогда прибор и его установка будут соответствовать ставке 5%. Сопутствующая система дымохода, новый контур отопления, система управления системой и система горячего водоснабжения, которые могут использоваться на любом топливе, будут стандартными. (e) Производитель поставляет розничному продавцу котел, работающий только на дровах. На это не распространяется ставка 5%, так как на данный момент котел поставляется не для бытового использования, а для розничной торговли.  |
Под «центральным отоплением» мы подразумеваем мощность воды >7,5 кВт, а под «бойлером» подразумеваем прибор, большая часть тепловой мощности которого уходит в воду для циркуляции.
Дровяной котел ATMOS GD с автоматическим розжигом и автоматикой ACD 04 – пиролизный
Дровяной котел с автоматическим розжигом ATMOS GD. 9Котлы 0064 D okogen G энераторные характеризуются специальной камерой, облицованной с обеих сторон керамическими деталями особой формы, подачей первичного воздуха из нижней части и керамическим соплом, сферическими керамическими деталями в нижней камере. Задний дымоход оснащен трубчатым теплообменником.
Котлы оснащены эквитермическим управлением ATMOS ACD 04 с сенсорным экраном, которое управляет не только работой автоматического розжига топлива, но и работой всей системы отопления.
Автоматический розжиг дров используется для планового розжига котла, например, перед приходом домой во второй половине дня или перед приездом на дачу.
Воспламенение топлива происходит очень быстро (около 5 минут) и позволяет оператору котла «разогреться». Зажигание топлива может быть установлено и организовано для управления ACD 04 по времени (недельная программа), согласно требованиям системы отопления или в соответствии с температурой бака.
Между верхней и нижней дверью установлено устройство автоматического розжига дров (камера с тлеющей спиралью). Для розжига используются древесные гранулы, которые заполняют камеру зажигания. Количество пеллет соответствует размеру лопасти, входящей в комплект поставки котла. Гранулы воспламеняются в определенный момент с помощью электрической катушки накаливания (500 Вт)
Блок управления ACD 03/04 управляет функциями котла:
- вентилятор
- насосы
- температура обратной воды котла
- два смесительных отопительных контура
- заполнение и опорожнение резервуара для хранения
- Управление насосом ГВС
АТМОС ACD 04
Пиролиз
Газификация древесины (обратное сжигание) с последующим сжиганием древесного газа в керамической камере сгорания обеспечивает оптимальное сгорание всех горючих компонентов.
Подача воздуха и горение регулируются вытяжным вентилятором. Это обеспечивает быстрый розжиг и хорошее сгорание котла сразу после розжига. Температура пламени 1000 – 1250°С.
Инверсное сгорание (газификация) и керамическая камера сгорания обеспечивают практически полное сгорание с минимальными выбросами вредных веществ. Котлы соответствуют ограничениям европейских правил для экологически чистых продуктов и относятся к 5-му классу стандартов котлов ČSN EN 303-5. Они соответствуют самым строгим требованиям ЕС – ECODESIGN 2015/1189.
Преимущества пиролизных котлов ATMOS
– Возможность сжигания больших кусков дерева
– Большая топка – длительное время горения
– Трубчатый теплообменник
– Высокий КПД более 90% – предварительный нагрев первичного и вторичного воздуха до высокой температуры
– Экологическое сжигание – класс котла 5 – ČSN EN 303-5, ECODESIGN 2015/1189
– Вытяжной вентилятор – беспыльный Очистка золы, бездымная котельная
– Контур охлаждения, защищающий от перегрева – отсутствие опасности повреждения котла
– Вытяжной вентилятор автоматически отключается при выгорании топлива – Термостат дымовых газов
– Легкое удаление золы – большое пространство для золы ( при сжигании дров нужно чистить раз в неделю)
– Маленький размер и малый вес
– Высокое качество
УСТАНОВКА
ходовой клапан с моторным приводом) для поддержания минимальной температуры обратной воды при 65°С.
Температуру воды, выходящей из котла, необходимо постоянно поддерживать на уровне 80-90°С. Стандартная конфигурация всех котлов включает контур охлаждения для предотвращения перегрева котла.
Рекомендуем установку котла с аккумулирующими баками.
МОДЕЛИ DC XX GD ПРЕДНАЗНАЧЕНЫ ДЛЯ СОЕДИНЕНИЯ С АККУМУЛЯЦИОННЫМИ ЕМКОСТЯМИ ДОСТАТОЧНО БОЛЬШОЙ ОБЪЕМНОСТИ, КОТОРАЯ СОСТАВЛЯЕТ МИНИМАЛЬНО 55 ЛИТРОВ НА 1 кВт МОЩНОСТИ КОТЛА.
РЕГУЛИРОВАНИЕ КОТЛА
Электромеханический выход котла управляется воздушной заслонкой с регулятором тяги типа FR 124, которая автоматически открывает или закрывает предохранительный клапан в соответствии с заданной температурой воды на выходе (80 – 90°С). Большое внимание следует уделить установке регулятора мощности, так как помимо регулирования мощности у регулятора есть еще одна важная функция – он также защищает котел от перегрева. Термостат, расположенный на плите котла, регулирует вытяжной вентилятор в соответствии с установленной температурой (80 – 85°C).
