Ультразвуковой испаритель воды своими руками

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Увлажнитель воздуха своими руками
• Please turn JavaScript on and reload the page.
• Увлажнитель воздуха ремонт мембраны своими руками
• Как сделать ультразвуковой увлажнитель воздуха своими руками
• Подарки и советы
• Схема увлажнителя воздуха
• Увлажнитель воздуха своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как сделать эфирный USB ароматизатор/How to make a DIY USB essential oil aromatizer

Увлажнитель воздуха своими руками

Рассказано о ремонте блока питания, ультразвукового генератора, вентилятора. Приведены схемы и пояснения. Сверху ставится бак с водой, фильтром для воды и поплавком с магнитом, обеспечивающим работу датчика наличия воды.

Основная часть схемы срисована с платы и показана ниже. В нем обрыв обмоток и прокоррозирована плата управления. Обмотки и плата управления установлены от старого ненужного компьютерного кулера тип и электрические характеристики которого показаны ниже:. В нем пробит транзистор BU Транзистор выпаян, проверены остальные детали, очищен и осмотрен ультразвуковой излучатель AW, повреждений нет.

Установлен новый транзистор. Генератор заработал. При проверке работы генератора нужно блокировать датчик наличия воды, иначе плата управления, замыкая левый контакт индуктивности L3 на корпус запирает транзистор. Вместо установки магнита на датчик воды можно не подключать шлейф платы управления и индикации увлажнителя. Долго держать включенным генератор нельзя. Без воды перегреется пьезокерамический излучатель и транзистор. Я кратковременно включал и осциллографом смотрел колебания прямо на контактах пьезоизлучателя.

После проверки работоспособности плата установлена на место. Оказалось, что при попадании воды на пьезоизлучатель генерация срывается. Добиться генерации подстроечным резистором в схеме генератора не удается. Подозрения на излучатель. Генератор собран по схеме емкостной трехточки.

Работает на резонансной частоте пьезоизлучателя, это чуть больше 1 мГц. Основными элементами от которых зависит работа генератора является пьезоизлучатель и транзистор. Перед заменой пьезоизлучателя решил попробовать ставить другие транзисторы. При установке транзистора КТБМ схема устойчиво заработала, как с водой так и без воды база — эмиттер наоборот чем у BU Подстроечным резистором VR1 выставлено смещение транзистора.

При изменении интенсивности парообразования оно равно:. Рабочая температура транзистора не превышает С. Проверка работоспособности устройства в целом дала положительные результаты. Детали, без учета стоимости работ, более половины стоимости нового изделия.

Другими словами, блочный ремонт экономически нецелесообразен. Увлажнитель воздуха — полезный для здоровья, достаточно безопасный в разрезе поражения током или возгорания бытовой прибор.

Это весьма простое устройство. Выполнить ремонт увлажнителя воздуха своими руками не трудно, поскольку ни разборка, ни некоторые типы диагностики не составляют проблем.

Для того чтобы осуществить ремонт, необходимо понимать схему функционирования увлажнителя. Приборы делятся на 3 группы:. Ультразвуковые увлажнители считаются самыми безопасными и эффективными.

Поэтому на современном рынке они в буквальном смысле доминируют. Ультразвуковые увлажнители воздуха Boneco, Электролюкс, Борк, Вента относятся к самым продаваемым маркам из рассматриваемого сектора бытовых приборов. Рассмотрим особенности их ремонта. Короткие замыкания и другие проблемы с электрикой — весьма частое явление.

Происходит оно зачастую по вине пользователя или из-за повреждения устройства вследствие падения. Если с последней причиной все понятно — прибор упал, могла сместиться прокладка, треснуть часть корпуса, то первую необходимо прояснить. В схеме увлажнителя воздуха два технологических отверстия, с которыми взаимодействует пользователь. В одно наливают воду, из другого выходит пар.

Большинство владельцев приборов не имеют понятия, как устроены приборы внутри. Поэтому попытки залить жидкость через отверстия выхода пара повторяются весьма часто. Чтобы отремонтировать увлажнитель воздуха от Electrolux, Бонеко или любого другого бренда, который не подает признаков жизни, нужно вначале отключив прибор от сети проверить:.

По возможности следует попробовать включить увлажнитель воздуха, заменив блок питания, если модель работает от преобразователя напряжения. Если все в порядке, а увлажнитель воздуха не работает, необходимо вскрыть корпус об этом чуть ниже.

Получив доступ к внутренностям прибора, стоит осмотреть его на наличие влаги.

Если она есть, придется разбираться с электрической частью. Ликвидация данной проблемы требует вмешательства специалистов. Однако увлажнитель может не запускаться из-за блокировки автоматической защиты. Чтобы убедиться в отсутствии данной причины, нужно осмотреть все части прибора, которые используют электричество.

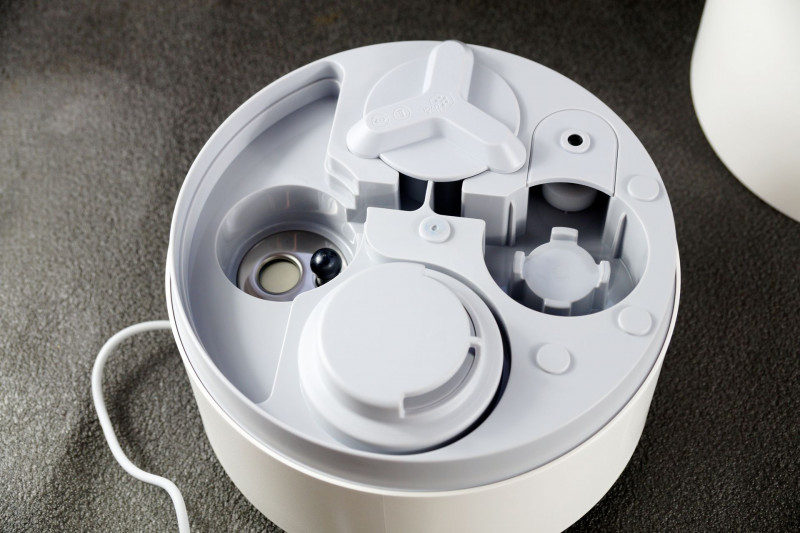

На плате управления не должно быть почернений или деталей с неравномерным окрасом, катушки вентилятора, если они видны, также должны иметь равномерный окрас. Если визуально все в порядке, стоит удалить из внутренностей прибора всю влагу и тщательно его просушить в течение суток. Такой ремонт помогает вернуть работоспособность увлажнителям воздуха в большинстве случаев. После разборки корпуса увлажнителя воздуха станут видны все его компоненты. Это уплотнительные прокладки, блок вентилятора, сектор мембраны, патрубок для поступления жидкости, плата управления, различные детали преобразования потока воздуха и отведения пара.

Если нет навыков сборки конструкторов, рекомендуется предварительно сфотографировать расположение всех элементов. Ремонт увлажнителя воздуха, если речь не идет об электрической части, можно провести своими руками.

Неисправности бывают следующими:. Поэтому, если чистка и проверка положения всех элементов конструкции не приносят результата, а визуальных проявлений проблем с электрической частью не наблюдается, разумнее всего обратиться за квалифицированной помощью. Сгорел у меня блок питания увлажнителя воздуха модели POLARIS PUH i с ионизатором, причём выгорел основательно шим 6 ножек, IC1 , микросхема лопнула на три части и одна часть откололась остальные как проплавленные ничего не прочесть фото не сделал сгоревшей.

По внешнему осмотру кроме ШИМ остальное выглядело нормально поэтому взял тестер и стал прозванивать обвязку тем более деталей немного, выявил сгоревшим транзистор Q1, резистор R14, диод D5, конденсатор EC2 все обозначения как в схеме. Схему нарисовал первичной цепи блока питания вторичку только сфотографировал но там хорошо видно дорожки и номиналы деталей :.

Вопрос по замене ШИМ решил покопавшись в интернете, в большинстве случаев на подобные устройства ставили SG точка на микросхеме обозначает 1-ю ножку. Ваш увлажнитель воздуха, скорее всего, долгое время исправно работал, помогая поддерживать приятную атмосферу в доме. В некоторых случаях может потребоваться обращение в сервисный центр. Однако многие проблемы можно устранить самостоятельно. Узнаем, какие сбои характерны для климатической техники, в чём причина этих сбоев и как осуществить ремонт увлажнителя воздуха своими руками.

В традиционных устройствах воздух засасывается из помещения и силой, создающейся вентилятором, прогоняется сквозь влажный фильтр. Проходя через него, воздух насыщается молекулами воды и очищается от примесей. Ультразвук способствует разбиванию крупных частиц влаги на более мелкие. Делается это при помощи колебаний, создаваемых мембраной. Получившийся туман также попадает в комнату, выдуваемый кулером. Корпус паровых увлажнителей может иметь разную форму, но основные элементы одни и те же.

В верхней части бак с водой может быть и сбоку. Под ним пластиковый отсек с электроникой:. Попадание в корпус влаги — довольно частое явление. Случиться это может и от постепенного проникновения микрочастиц пара, и при неправильном обращении с устройством. Некоторые модели имеют отверстие для выхода пара в верхней части бака, а заливное отверстие — под баком. Добраться до него не всегда удобно, иногда требуется снять ёмкость.

Поэтому кто-то ошибочно решает влить воду через паровыделитель. В результате вода может попадать в корпус, например, через отверстие из которого выдувается поток от вентилятора.

Браться за ремонт увлажнителя можно, если есть базовые знания электрики, тестер или мультиметр, а также навыки пайки. Зачастую прибор включается, и даже пар может идти некоторое время, а прекращаться через одну — две минуты. О нормальной работе мембраны в УЗ устройствах говорит бульканье воды.

Если его нет или оно совсем слабое, скорее всего замене подлежит излучатель. Поломки случаются по разным причинам. В частности, если была проблема с датчиком уровня, прибор мог работать какое-то время на сухую датчик уровня мог сломаться сам, или его умышленно замкнули, а потом забыли вовремя отключить увлажнитель.

Если появился затхлый запах, — приборнуждается в дезинфекции. Процедура отличается от простой замены воды в бачке. Запах вызывают колонии бактерий, для которых подходит влажная среда. Кроме того, вода может зацвести, в ней иногда селятся грибки. Часто местом скопления организмов становятся фильтры. Даже если прибор не будет работать всего сутки — обязательно сливайте воду. В период простоя бактерии размножаются даже в УЗ увлажнителях. Если на деталях и стенках появляется соляной налет — от него нельзя отмахиваться.

Please turn JavaScript on and reload the page.

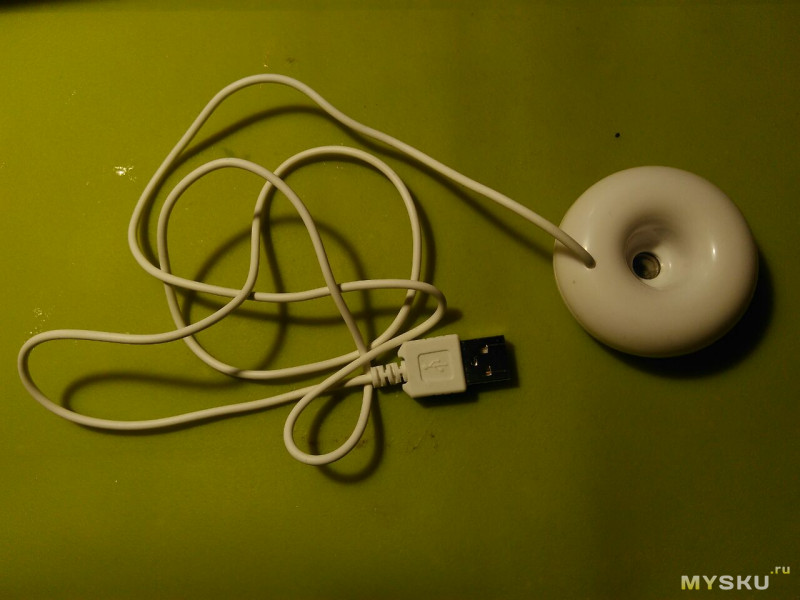

Все началось примерно месяц назад, когда я загорелся идеей обзавестись увлажнителем воздуха для дома, для семьи. Облазил сайты магазинов бытовой техники и выяснил, что эти девайсы либо дорогие, либо плохие. В общем, так ничего и не выбрал. Как всегда в таких случаях пришла в голову мысль, а почему бы не сделать увлажнитель самому? Полез за инфой в Инет, а там много всяких вариантов кустарных устройств. Оказывается, на ebay можно купить отдельно утразвуковой парообразователь вот такой, например и на его основе изготовить увлажнитель!

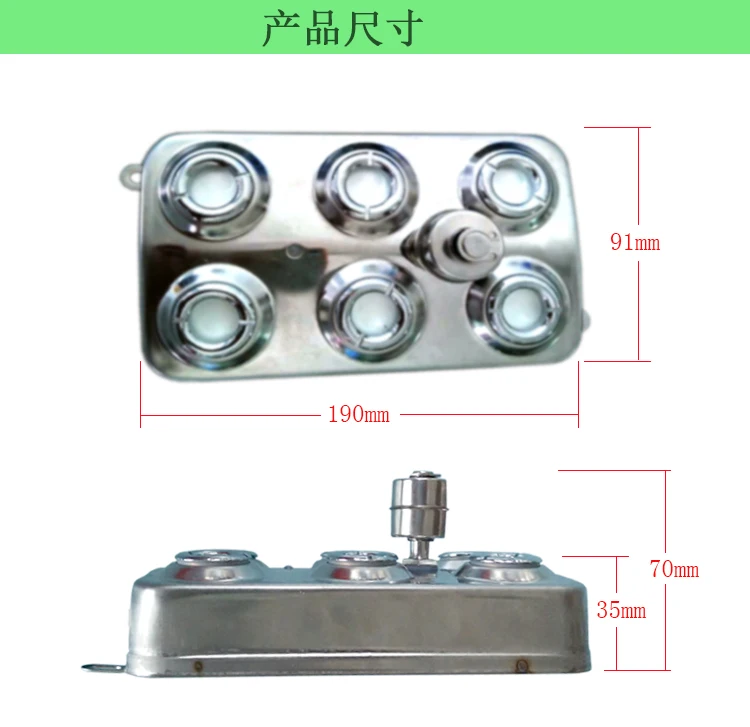

Делаем увлажнитель воздуха своими руками. Инструкция по сборке Модуль ультразвукового увлажнителя воздуха 7 л/ч. Блок питания АС – DC.

Увлажнитель воздуха ремонт мембраны своими руками

От воздуха в помещении зависит здоровье и самочувствие человека, поэтому так важно поддерживать необходимый уровень влажности. Если климат в квартире или офисе слишком сухой, то можно купить или изготовить увлажнитель воздуха своими руками. Существует немало простых конструкций, которые легко сделать самостоятельно из подручных материалов. Времени это займёт немного, а результат не заставит себя ждать. Влажности воздуха в доме уделяется немного внимания, хотя от неё зависит комфорт людей, домашних животных и растений. Если воздух в помещении переувлажнен, это может привести ко многим негативным эффектам – возникновению плесени и грибов, порче предметов. Об этом знают практически все, но при этом на недостаток влаги в воздухе часто закрывают глаза. Увлажнение особенно актуально зимой, в период работы радиаторов отопления.

Как сделать ультразвуковой увлажнитель воздуха своими руками

Бытовые увлажнители воздуха бывают двух типов. Бытовой ультразвуковой увлажнитель воздуха. В качестве корпуса для увлажнителя мы рекомендуем взять герметичный контейнер для пищевых продуктов. Конечно, срок службы такой детали не слишком большой, но ничто не мешает изготовить новую.

Увлажнитель воздуха — полезный для здоровья, достаточно безопасный в разрезе поражения током или возгорания бытовой прибор.

Подарки и советы

Многие люди считают, что приобретение увлажнителя воздуха для квартиры является неудачным и ненужным делом. Но это совсем не так. Этот прибор вовсе не является роскошью. Тем более что можно сделать ультразвуковой увлажнитель воздуха своими руками. Очень часто увлажнители приобретают из-за необходимости отрегулировать качество воздуха в тех комнатах, в которых постоянно проживают люди.

Схема увлажнителя воздуха

Рассказано о ремонте блока питания, ультразвукового генератора, вентилятора. Приведены схемы и пояснения. Сверху ставится бак с водой, фильтром для воды и поплавком с магнитом, обеспечивающим работу датчика наличия воды. Основная часть схемы срисована с платы и показана ниже. В нем обрыв обмоток и прокоррозирована плата управления. Обмотки и плата управления установлены от старого ненужного компьютерного кулера тип и электрические характеристики которого показаны ниже:. В нем пробит транзистор BU

Подробно: Ремонт увлажнителя воздуха timberk своими руками – от настоящего Если вы меняли ультразвуковую мембрану в увлажнителе, пожалуйста, Вода попадает на встроенные испарители, в то время как, при помощи.

Увлажнитель воздуха своими руками

Влажность воздуха — важнейшая его характеристика для человека. Наши работоспособность, самочувствие и настроение зависят от влажности воздуха. Для детей влажность воздуха имеет большее значение, чем для взрослых.

От воздуха в помещении зависит здоровье и самочувствие человека, поэтому так важно поддерживать необходимый уровень влажности. Если климат в квартире или офисе слишком сухой, то можно купить или изготовить увлажнитель воздуха своими руками. Существует немало простых конструкций, которые легко сделать самостоятельно из подручных материалов. Времени это займёт немного, а результат не заставит себя ждать.

Микроклимат в квартире влияет на состояние человека. Воздействие незаметно, результаты проявляются не сразу и редко бывают правильно поняты.

By Maddog , March 17, in Начинающим. Возможно ли собрать такое же устройство, имея при себе пьезоизлучатель и еще некоторые детали, а какие именно я надеюсь вы мне поможете найти. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic.

Лечение острых заболеваний дыхательных путей тесно связано с вопросом, чем дышать. Рост бактерий определяется окружающей средой, физиология человека требует определенных условий для скорейшего выздоровления. Чтобы изменить показатель в нужную сторону, применяется другой прибор. Сегодня подумаем, как сделать увлажнитель воздуха своими руками.

Ультразвуковой испаритель воды

Что такое ультразвуковой увлажнитель воздуха с загадочным туманом и красивой разноцветной подсветкой? Это простой современный гаджет, о котором ещё 20 лет назад никто не знал, да и не было необходимости увлажнять воздух. Сейчас же об этом говорят многие. Воздух не должен быть слишком сухим, которым он является в большинстве случае в условиях квартир и домов в городах с большим количеством дорог и выхлопных газов. Высокая загазованность, большое количество пыли — бич современных мегаполисов.

Во многих магазинах с бытовой техникой и гаджетами можно приобрести увлажнитель воздуха, который сделает пребывание в жилом помещении более комфортным. А ещё функция тумана настроит на релакс после долгого рабочего дня. Прелестная разноцветная подсветка только усилит приятные эмоции от загадочного тумана, который будет выходить из устройства.

Эффектный и вместе с тем эффективный гаджет — генератор тумана и увлажнитель воздуха одновременно, который поддерживает здоровый микроклимат в квартире и подобном помещении (офисе, например), создавая оптимальную влажность воздуха.

Ультразвуковой генератор тумана

Как заявляют производители, в воду для формирования тумана и увлажнения воздуха можно добавить подходящее эфирное масло (1-2 капельки), тогда воздух станет не только влажным, но и насытиться прекрасным ароматом. А эфирные масла некоторых растений смогут даже очистить его (например, эвкалиптовое эфирное масло) от болезнетворных бактерий. Лавандавое масло наполнит помещение приятным расслабляющим ароматом прекрасного сине-фиолетового цветка. Как нужно правильно использовать эфирное масло в таком устройстве, чтобы не испортить его, следует прочесть в инструкции.

Параметры. Это электрический гаджет, работающий от сети. Каждая модель рассчитана на определённое количество воды. Например, ёмкость для воды может иметь объём в 200 мл или 180 мл (или другой). Также устройство работает определённое количество времени (например, 4 часа). Функция таймера отключит гаджет после установленного времени работы. Автоматическое отключение — весьма интересная и полезная функция. А ещё генератор тумана может быть оснащён романтичной светодиодной подсветкой с основными цветами: синий, красный, жёлтый.

Бытовые комнатные увлажнители в квартиру или частный дом имеют относительно небольшие размеры, например высотой они могут быть около 75-200 мл. Среди характеристик можно также увидеть в описании к этому гаджету такую, как выход или объём тумана. Это количество испаряемой воды в виде тумана и влаги в час.

Польза ультразвукового увлажнителя воздуха

• Ароматерапия. Достаточно добавить 1 капельку любимого подходящего для ароматерапии эфирного масла, чтобы наполнить комнату приятным ароматом.
• Здоровый микроклимат. Избавляет воздух помещения от чрезмерной сухости, оптимально увлажняя его, делая в помещении оптимальный уровень влажности.
• С таким влажным воздухом спится и дышится легче, а наутро нет сухости в носу.
• Помогает снять нервное напряжение после долгого рабочего дня.
• Помогает спать ночью благодаря увлажнению воздуха.
• Туман и красивая разноцветная подсветка создаст романтическое настроение в спальне.

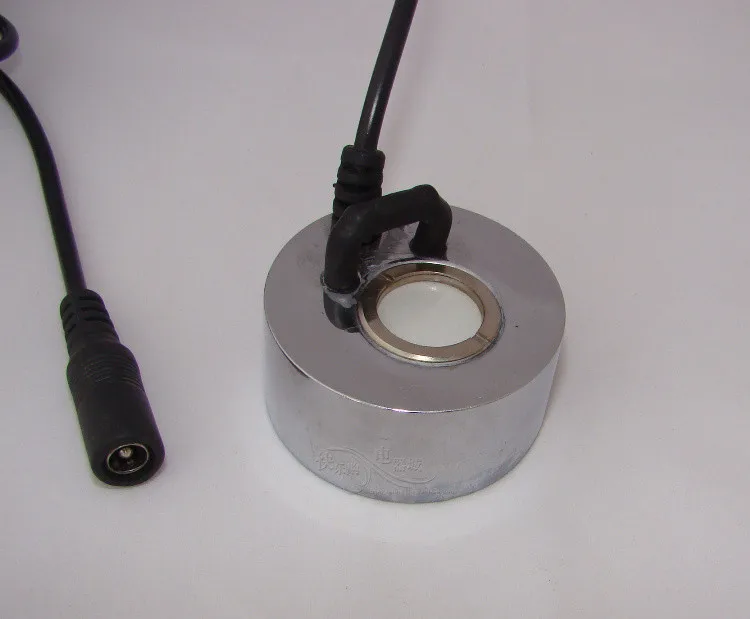

Недорогой ультразвуковой увлажнитель воздуха

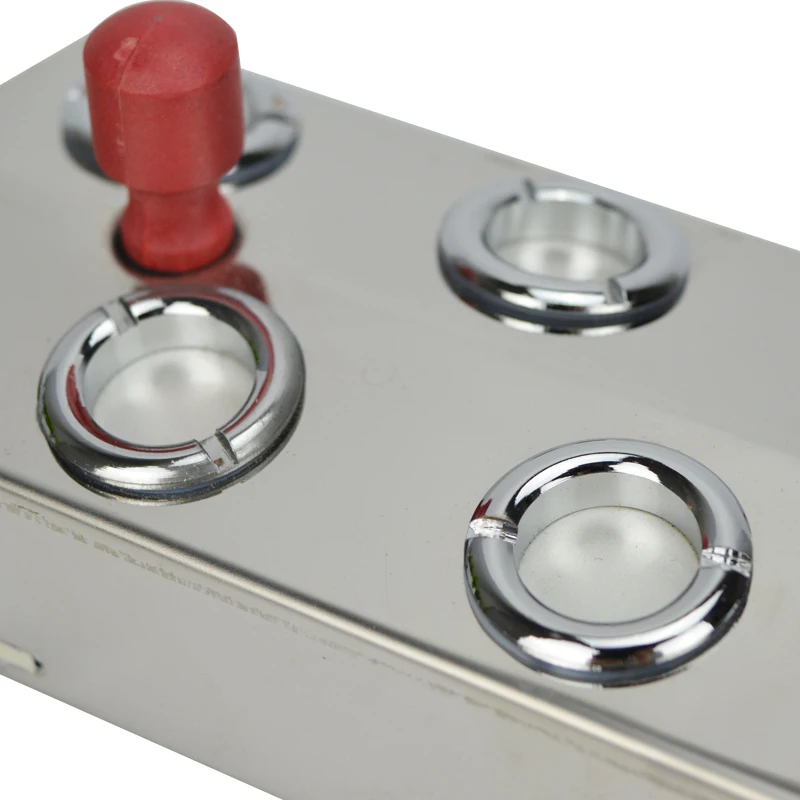

Фабричные фирменные испарители воды с генератором тумана бывают с самыми разными красивыми корпусами. А вот если есть необходимость сэкономить и реализовать свои дизайнерские навыки и фантазию, можно купить отдельно само устройство испарителя воды и генератора тумана, а уже корпус сделать самостоятельно своими руками в домашних условиях из подручных вещей.

Такие изделия нужно выбирать водонепроницаемые, чтобы не нужно было дополнительно проводить гидроизоляцию. Эти устройства без корпусов можно купить даже сразу с разноцветной подсветкой. Как вариант создания интересного корпуса: можно взять достаточно большую стеклянную посудину (салатницу), в середину положить это устройство (уточнив заранее, что оно водонепроницаемое), вокруг разложить морские камушки и ракушки, остаётся налить достаточно количество воды (чтобы вода покрывала сверху устройство на несколько сантиметров сверху). Теперь можно включить и наслаждаться прекрасным зрелищем.

Функция автоматического отключения испарителя, если вся вода испарилась убережёт устройство от преждевременной поломки, если не уследить в какой-то момент за уровнем воды вовремя.

Испаритель вокруг себя может оставлять брызги воды во время работы. Это стоит учитывать и не ставить его на поверхность, которую может испортить вода и влага. Либо же придётся просто протирать влагу с поверхности достаточно часто, чтобы она ей не навредила.

Безопасность увлажнителя | Children’s Hospital Colorado

Если зимой топить печь, уровень влажности в доме может снизиться на 10%. Сухой воздух может вызвать боль в горле, раздражение носовых ходов и сухость кожи, особенно у маленьких детей.

«В Колорадо принято пользоваться увлажнителями», — говорит Робин Детердинг, доктор медицинских наук, медицинский директор нашего Института дыхания. «Но люди должны использовать их осторожно».

Безопасны ли ультразвуковые увлажнители?

Людям следует быть особенно осторожными с ультразвуковыми увлажнителями или увлажнителями с «прохладным туманом». На рынке с конца 1980-х, эти типы популярны, потому что они дешевы, тихи и энергоэффективны. Они работают, в основном распыляя воду в мелкий туман с высокочастотной вибрацией. Проблема, говорит доктор Детердинг, в том, что они также превращают все, что находится в воде, в туман.

«Бактерии, химические вещества, минералы, плесень — они превращают все это в аэрозоль до частиц нужного размера, чтобы вы вдыхали их прямо в легкие, и они могут быть токсичными», — говорит доктор Детердинг. «У одного из наших пациентов развились симптомы хронического заболевания легких. В конце концов мы выяснили, что это был увлажнитель».

Это потому, что вода из-под крана и даже бутилированная вода содержит минералы — в основном каменную пыль. Это не проблема, когда он подвешен в воде. Когда он парит в воздухе, это так. Верным признаком этого является «белая пыль», которая оседает по комнате.

Это больше, чем “белая пыль”

Проблема не только в минералах. Любые бактерии или плесень в увлажнителе также попадают прямо в воздух — и Consumer Reports обнаружили, что модели увлажнителей, заявленные как антибактериальные, не особенно эффективны.

И если родители используют химикаты для очистки увлажнителя, эти химикаты тоже попадают прямо в легкие, иногда приводя к катастрофическим последствиям. В Южной Корее десятки детей заболели или умерли от отравления дезинфицирующим средством для увлажнителя, которое оказалось токсичным.

Почти само собой разумеется, что популярная практика добавления небольшого количества эфирного масла или пара втирания в эти увлажнители также не годится.

Стоит ли рисковать увлажнителями?

«Это сценарий рентабельности», — говорит д-р Детердинг. «Увлажнители хороши для того, что они делают, но вы должны быть готовы обслуживать их, держаться за это руководство и следовать всем инструкциям по очистке и мелким шрифтам — или они вредны. И я думаю, что для большинства родителей, включая меня , вы не можете поддерживать его так, как должны, потому что жизнь просто мешает».

Вот почему за деньги доктора Детердинга она предпочитает назальные капли с солевым раствором при сухости горла и носовых ходов. «Они так же эффективны и безопаснее», — говорит она.

Так что надежда есть даже у родителей, у которых уже есть ультразвуковой увлажнитель воздуха и которые по понятным причинам не хотят его выбрасывать, если они готовы работать над ним. Другой вариант: переключитесь на испарительный увлажнитель, который не выделяет ни минералов, ни бактерий, хотя фильтр нужно будет часто менять.

Что бы вы ни решили использовать, чистите его часто — без химикатов. Лучший способ: каждую неделю наполнять резервуар дистиллированным белым уксусом в количестве, достаточном, чтобы покрыть все части, соприкасающиеся с водой. Пусть это сидеть в течение 20 минут. Затем используйте зубную щетку, чтобы очистить трещины и углы, хорошо промойте ее и дайте ей высохнуть на воздухе.

«Это, — говорит доктор Детердинг, — отлично подойдет».

Увлажнители и дети: как их безопасно использовать

Независимо от того, какой тип увлажнителя у вас есть, вот как его безопасно использовать:

Безопасный паровой увлажнитель

Самый старый и самый простой тип увлажнителей, который создает пар путем кипячения воды.

• Преимущества:  Поскольку они нагревают воду до кипения, пар, который они выпускают, не содержит микробов.
• Недостатки: Они нагреваются и могут обжечься, особенно если оставить их в детских комнатах без присмотра, например, на ночь.

Безопасный испарительный увлажнитель

Пропускают воду комнатной температуры через влажный фитиль, чтобы испарить ее в воздух.

• Преимущества: Недорогие, прохладные и чистые. Недавнее исследование Consumer Reports показало, что этот тип не выделяет ни бактерий, ни минералов.
• Недостатки: Фильтры быстро загрязняются и требуют частой замены.

Безопасность ультразвукового увлажнителя

Эти увлажнители превращают воду в мелкодисперсный туман посредством высокочастотной вибрации.

• Преимущества: Они дешевые, тихие, энергоэффективные и не горят.
• Недостатки: Они аэрозолируют не только воду, но и все в ней, например, бактерии и минералы.

Как безопасно пользоваться ультразвуковым увлажнителем

• Используйте только дистиллированную воду (не содержащую минералов).
• Часто мойте уксусом — без химикатов.
• Никогда не добавляйте эфирные масла или паровые протирания.
• Никогда не используйте в закрытых помещениях — оставьте двери спальни открытыми.
• Следите за белой пылью, и если вы ее увидите, немедленно прекратите использование.

Я хочу советов и советов о ПоведениеЗдоровьеПсихическое здоровьеВоспитаниеБезопасностьдля До рождения (пренатальный)Младенцы (0-1) Малыши (2-4)Дети (5-10)Подростки и подростки (11+)

Самодельный ультразвуковой генератор тумана с ESP01 и модулем ультразвукового увлажнителя

Туман и свет — это комбинация, которая может развлечь как взрослых, так и детей, поэтому мы решили рискнуть в мире модулей ультразвукового генератора тумана и без особых проблем заполучили его. Когда мы впервые протестировали крошечный модуль ультразвукового увлажнителя, мы были заинтригованы возможностями, которыми обладал этот небольшой модуль. Резонируя на частоте 1,7 МГц, он производит механические колебания, достаточные для того, чтобы катапультировать капли воды в воздух в виде пара. Добавление света и музыкального управления было следующим шагом, и что еще мы можем придумать, кроме Neopixels, когда дело доходит до светового шоу? Ранее мы использовали светодиоды Neopixel во многих проектах, таких как Arduino Mood Light, свет на рождественской елке, реактивные динамики Bluetooth и т. д., вы можете проверить их, если вам интересно.

В этой статье мы обсудим, как сделать ультразвуковое световое и звуковое шоу с помощью модуля ультразвукового увлажнителя .

Необходимые компоненты

1. Модуль ESP8266 – ESP01
2. Модуль преобразователя USB в TTL
3. Модуль ультразвукового увлажнителя
ИС
4. WSB2812. 5 единиц.
5. Модуль TP4056
6. Литий-полимерный аккумулятор 3,7 В 700 мАч
7. ЛДР
8. IRF540N МОП-транзистор

Как работает ультразвуковой генератор тумана?

В то время как модуль ультразвукового увлажнителя является основным направлением проекта, поскольку именно он производит туман. Ранее мы использовали этот ультразвуковой увлажнитель для создания портативного увлажнителя с использованием Arduino, который может контролировать влажность в помещении в зависимости от текущей температуры и влажности. Основная задача управления работой устройства лежит на модуле ESP01, который также широко известен под названием ESP8266. Ранее мы создали множество проектов ESP8266, вы также можете ознакомиться с ними, если вам это интересно.

На ESP01 установлена ​​прошивка с открытым исходным кодом, называемая прошивкой ESPixelStick . Эту прошивку можно использовать для простого управления светодиодами WS2812, подключенными последовательно и подключенными к одному GPIO ESP01. Мы можем управлять данными на ESP01 через Wi-Fi либо с помощью MQTTT, либо с помощью любого программного обеспечения, поддерживающего протокол E1.31. В этом проекте мы будем использовать простое программное обеспечение с открытым исходным кодом под названием VixenLights , которое является отличным инструментом с графическим интерфейсом для синхронизации световых и звуковых шоу с музыкой.

Программное обеспечение VixenLights позволяет нам управлять различными выходами в виде временной последовательности, данные этой последовательности отправляются программным обеспечением на ESP-01 через Wi-Fi. ESP, на котором работает прошивка ESPixelStick , берет эти данные и передает их на светодиоды WS2812B, последовательно подключенные к одному контакту.

Управление светодиодами с помощью прошивки ESPixelStick становится очень простым, но нам все еще нужно управлять модулем увлажнителя на той же платформе.

Для достижения этой функциональности без глубокого погружения в прошивку мы делаем аппаратный обходной путь. Разместив LDR прямо перед одним из светодиодов WS2812B и заключив эти два компонента в черную термоусадку, мы можем сделать практичный оптоизолятор, который теперь можно использовать для управления MOSFET, который, в свою очередь, может управлять нашим модулем UltraSonic Humidifier. .

Поскольку ESP01 работает от 3,3 В, нам достаточно литий-полимерной батареи 3,7 В 700 мАч с зарядным модулем TP4056 для питания всей системы.

Загрузка прошивки ESPixelStick

Давайте начнем сборку проекта, прошив ESP-01 прошивкой ESPixelStick. Для этого нам нужно связаться с ESP01, для чего мы будем использовать Arduino UNO. Вы можете просто обойти встроенный контроллер, подключив контакт RESET на UNO к GND.

Теперь выполните соединения, как показано ниже, между вашим Arduino UNO и ESP01. Мы переведем ESP01 в режим Flash, подключив GPIO0 к GND.

Прежде чем двигаться дальше, мы загрузим драйверы CHR340.

Теперь мы загружаем последнюю версию прошивки ESPixelStick из официального репозитория GitHub в разделе релизов.

Выберите zip-файл на вкладке активов.

После загрузки файла распакуйте zip-файл и откройте папку.

Откройте файл «ESPSFlashTool.jar»

Введите имя Wi-Fi, к которому вы хотите подключить ESP01, в поле Поле SSID .

Введите пароль Wi-Fi в поле Paraphrase .

Вы можете оставить значения по умолчанию для имени хоста, идентификатора устройства, прошивки и платформы.

Выберите порт USB, к которому подключен ваш Arduino.

Нажмите кнопку « Build EFU » и выберите любое место для сохранения файла EFU.

Перед нажатием кнопки Upload подключим Reset Контакт ESP01 на GND .

Нажмите кнопку Upload , когда вы увидите «подключение» в окне консоли, удалите Reset Pin ESP01 из GND и оставьте его бездействующим.

Инструмент прошивки автоматически подключится к вашему модулю ESP и загрузит прошивку. На консоли состояния вы можете увидеть текст «Программирование завершено».

Как только это будет сделано, мы можем удалить соединение контакта GPIO_0 с GND. Просто перезапустите ESP, поставив сбросить перемычку пин на GND на секунду и отпустить ее.

Как только ваш ESP01 загрузится, он автоматически подключится к Wi-Fi, используя введенные вами учетные данные.

Вы можете определить IP-адрес устройства ESP, открыв командную строку и введя команду

ipconfig

Вы можете записать IP-адрес шлюза по умолчанию.

Введите этот диапазон IP-адресов в Angry IP Scanner.

Вы можете увидеть IP-адрес ESP из списка.

Введите этот IP-адрес в веб-браузере, чтобы открыть веб-интерфейс прошивки ESPixelStick.

В веб-интерфейсе откройте вкладку «Настройка устройства».

Вы можете установить следующие параметры и оставить остальные значения по умолчанию

  Граница Вселенной с  по 510
  Количество пикселей От  до 5
  Тип пикселя от  до WS2811 800 кГц
  Заказ цвета  в GRB
  Zigzag Count  to 0

Как только это будет сделано, наша конфигурация ESP завершена, и мы можем перейти к построению схемы.

Схема и сборка туманообразователя ESP8266 своими руками

Теперь мы можем выполнить соединения контура увлажнителя в соответствии со схемой, показанной ниже.

Как обсуждалось ранее, мы также будем использовать практичный оптоизолятор для функционирования этого проекта, размещение светодиода и LDR должно быть обращено друг к другу, как показано ниже:

Клеммы VDD и GND ультразвукового модуля подключаются к порту Micro-USB на плате модуля. Просто припаяйте провода к этим контактам для прямого питания модуля.

Настоятельно рекомендуется использовать соответствующие термоусадочные материалы для паяных соединений, чтобы предотвратить короткое замыкание.

Вы можете распечатать предоставленные файлы STL на 3D-принтере и следовать приведенному ниже видео, чтобы завершить сборку устройства.

Настройка программного управления

Наше устройство почти готово, и все, что нам нужно сделать для управления им, это установить программное обеспечение «VixenLights» из официального репозитория. Установите последнюю версию со страницы загрузок веб-сайта VixenLights.

Откройте программное обеспечение и нажмите кнопку Setup Display .

Откроется окно настройки дисплея. На панели элементов выберите « Single Item » в раскрывающемся меню.

Нажмите «Добавить элементы»

Вы можете назвать этот элемент, мы назвали его «Туман», так как он будет управлять ультразвуковым увлажнителем.

Когда будет предложено установить кривую затемнения, вы можете просто нажать НЕТ , так как мы будем использовать значения по умолчанию.

Откроется вкладка конфигурации цвета, обязательно выберите опцию RGB . И нажмите ОК.

Аналогичным образом создайте еще один элемент под названием «Огни». Щелкните правой кнопкой мыши этот элемент, а затем выберите параметр Добавить несколько .

Откроется окно с несколькими элементами, в поле « Total Number of Items » необходимо ввести 4 и нажать OK.

Теперь мы добавим контроллер для всех этих элементов. В панели контроллеров в правой части окна щелкните раскрывающееся меню и выберите « Streaming CAN (E1.31) » и нажмите кнопку Добавить .

Вы можете назвать контроллер как угодно, мы оставили его по умолчанию.

В опции вывода установите количество выходов на 15 и нажмите OK.

Выберите свой контроллер и нажмите кнопку настройки.

Установите размер 15.

В опции «Назначение» нажмите кнопку «Добавить», чтобы добавить новое место назначения.

Введите IP-адрес вашего устройства ESP и нажмите OK.

Вернемся к панели элементов и выберем группу элементов освещения. И нажимаем настроить.

Отметьте опцию цвета RGB и нажмите OK.

Теперь нам просто нужно привязать элементы к контроллерам, для этого просто выберите элемент Mist and Lights на панели элементов и выберите контроллер в « Контроллеры ” панель.

Прокрутите вниз панель « Patching » и нажмите кнопку « Patch Elements ».

Вы увидите сообщение о завершении исправления.

Вы можете прокрутить назад и щелкнуть опцию « Graphical View », чтобы увидеть все элементы и контроллеры, соединенные вместе.

Теперь вы можете нажать ОК, чтобы выйти из настройки дисплея.

Нажмите на новую последовательность, чтобы открыть редактор последовательности.

Редактор последовательности VixenLights довольно интуитивно понятен и прост в использовании, просто перетащите эффекты с панели эффектов на основную временную шкалу, и вы сможете изучить различные функции программного обеспечения.

Когда вы создаете последовательность и нажимаете кнопку воспроизведения, вы можете видеть все светодиоды, выполняющие операции последовательности.

Добавьте музыку с помощью кнопки «Связать аудио» и устройте классное световое и звуковое шоу.
