Установка насосов для воды в Самаре и Тольятти, монтаж насоса в колодец, скважину, цены

Установка насосов для воды в Самаре и Тольятти, монтаж насоса в колодец, скважину, цены

Насосное оборудование часто используется в загородном строительстве, промышленных и складских помещениях. В настоящее время имеется несколько видов насосов с разным предназначением:

  • для водоснабжения и полива;
  • циркуляционные для отопления;
  • дренажные;
  • канализационные;
  • скважинные.

Установка насосов является сложным процессом, который должен проводиться только профессионалами. ВАЖНО! Самостоятельное подключение оборудования лишает пользователя гарантийного обслуживания!

Действия SUPER ГАЗ при установке насосов

  • Выезд специалиста на объект.
  • Определение возможности использования насосного оборудования.
  • Подбор агрегата и сопутствующих комплектующих.
  • Составление плана работ.
  • Монтаж насосного оборудования.
  • Запуск и наладка оборудования.

Только качественно проведенный монтаж и правильная настройка насосов обеспечит бесперебойную и долговечную работу. Сотрудники SUPER ГАЗ осуществят все необходимые действия и дадут гарантии на выполненные работы. Также мы занимаемся заменой уже существующих насосов и их запчастей в Самаре.

Особенности установки на примере циркуляционного насоса

Использование данного вида оборудования позволяет наладить работу отопительной системы. С помощью циркуляционного насоса осуществляется равномерное распределение теплоносителя и его постоянная смена, за счет этого температура в помещении повышается намного быстрее. Обычно прибор устанавливается совместно с котлом.

Существует ряд правил при монтаже:

  • Установку лучше проводить перед котлом.
  • Стоит использовать фильтр-грязевик перед устройством.
  • Монтаж циркуляционных насосов возможен для систем закрытого типа.
  • Следует использовать воздушный клапан для устранения воздушных пробок в системе.
  • Все соединения должны быть герметичны.

Все эти нюансы очень важны для правильного функционирования оборудования. Наши сотрудники SUPER ГАЗ обладают большим опытом, что позволяет им быстро и качественно выполнять сложную работу.

Установка насосов водоснабжения

Компания SUPER ГАЗ осуществляет монтаж насосов для организаций и частных лиц. Наши специалисты помогут подобрать подходящий насос для воды в зависимости от потребностей заказчика. В наличии имеются промышленные и бытовые вибрационные, вертикальные, поршневые модели от брендов Grundfos (Грюндфос), Wilo (Вило), Вихрь и других компаний-производителей.

Насос для воды может являться составной частью насосной станции, способной создавать необходимое давление в трубопроводе и включать закачивание воды только по мере необходимости. Благодаря компактности насосного оборудования его монтаж можно проводить в любом необходимом месте — в квартире, подвале частного дома, у бассейна и т.д.

Установка насоса в колодец

Монтаж насоса в колодец — оптимальный вариант для частного дома. По сравнению с другими вариантами водоснабжения установка насоса в колодец может самым быстрым и доступным решением. Однако установка погружного насоса в данном случае имеет ряд технических ограничений, в частности на максимальную высоту подачи воды. При отсутствии колодца на участке рекомендуется бурение скважины.

Установка скважинного насоса

Бурение скважины часто является единственно возможным вариантом для обустройства собственного водопровода на объекте. При этом проводится монтаж глубинного насоса нужной конфигурации с необходимым дополнительным оборудованием — фильтрующей системой, насосом для повышения давления (повышающим насосом) и др.

Электроцентробежный насос имеет характерную «вытянутую» форму с относительно небольшим диаметром по отношению к длине устройства. Основной параметр при выборе центробежного насоса — это его производительность, измеряемая в литрах/час. Вам нужна установка насоса в скважину «под ключ»? Специалисты SUPER ГАЗ проведут монтаж насоса в скважину любой глубины и диаметра.

Установка насоса на отопление

В жилых домах и объектах иного назначения чаще всего используется водяное отопление. Установка насоса в частном доме обычно осуществляется в составе автономной отопительной системы. В квартире в качестве источника горячей воды используется система центрального отопления.

Выбор насоса на отопление проводится в зависимости от отапливаемой площади, типа используемых радиаторов и ряда дополнительных факторов. Оптимальным выбором для автономной системы является установка циркуляционного насоса или циркулирующего насоса. Установка теплового насоса мастерами компании SUPER ГАЗ проводится с учетом рекомендаций производителя, что обеспечивает максимально долгую и стабильную работу оборудования.

Установка дренажного насоса

В ассортименте нашего каталога представлен широкий выбор садовых насосов. Такие модели подходят для установки в бассейн. Отличительная особенность дренажного насоса (сливного насоса) состоит в способности перекачивать воду с небольшим содержанием механических взвесей. Более точную информацию можно узнать в описаниях отдельных моделей.

Наши расценки

Мы предлагаем более доступную общую стоимость системы «под ключ» по сравнению с раздельной оплатой работы и ценой оборудования. Бесплатный расчет установки насоса можно заказать на этой странице.

Преимущества сотрудничества с компанией SUPER ГАЗ
  • У нас работают исключительно профессионалы.
  • К каждому клиенту мы находим индивидуальный подход.
  • Гибкая ценовая политика.
  • Мы используем только качественное оборудование и материалы.
  • Многолетний опыт работы.
  • Наличие допусков и разрешительной документации к выполнению работ повышенной опасности.

Установка насоса водяного (замена): как установить?

Содержание

  1. Типы насосного оборудования
    1. Монтаж скважинного аппарата в источник
    2. Как установить насос в скважину своими руками? (видео)
    3. Монтаж дренажного аппарата
    4. Монтаж повышающих и циркуляционных аппаратов
  2. Как монтировать насосную станцию?

Насос является незаменимым элементом автономных линий водоснабжения, отопительных контуров, систем полива и ирригации. Особенно востребованным такое оборудование является на даче или в загородном доме. Причем широкий ассортимент моделей позволяет выбрать высококачественные модели под любые нужды потребителя.

Но, эффективность и длительный срок эксплуатации не всегда зависят только от качества устройства. Во многом на данные показатели влияет правильная установка насоса. Такой процесс включает целый ряд нюансов, которые знает далеко не каждый пользователь насосной техники.

1 Типы насосного оборудования

На сегодняшний день изготовлением насосных аппаратов занимается множество импортных и отечественных производителей. Каждый из них представляет широкий ряд конструктивных решений, рассчитанных на разные задачи и условия работы. К основным типам насосного оборудования относятся:

  • скважинный насос;
  • дренажный водяной насос;
  • электронасос повышающий;
  • насосная станция.

    Разводка водопровода в кессоне

Каждый из указанных типов насосной техники предполагает свои моменты установки.
к меню ↑

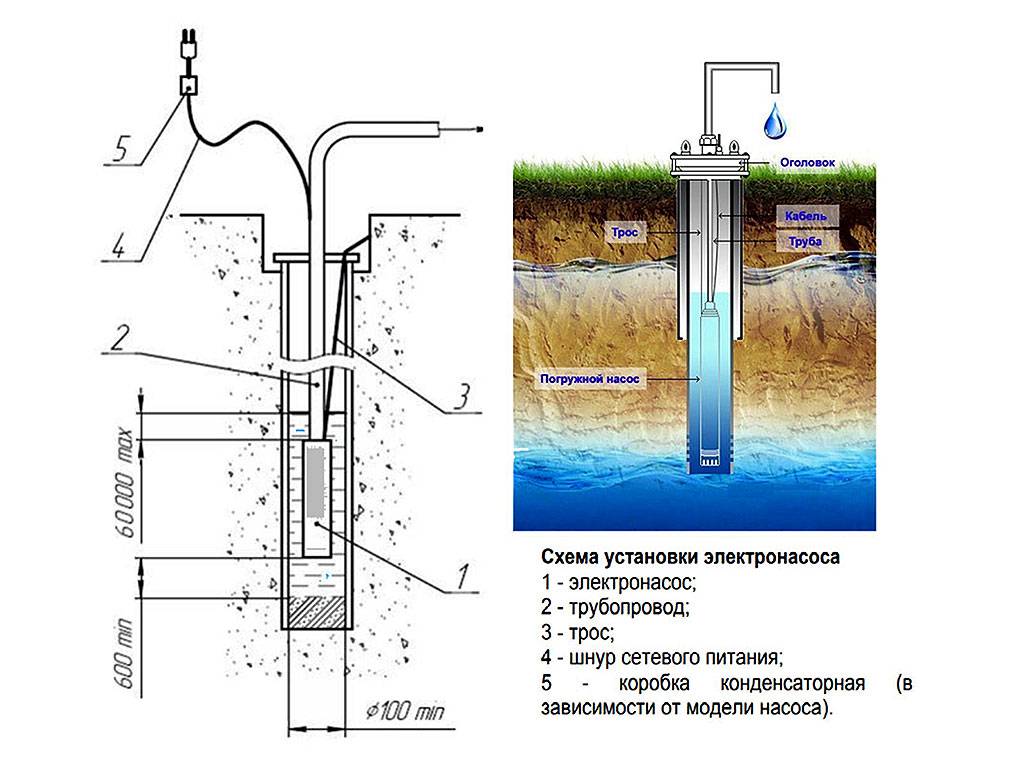

1.1 Монтаж скважинного аппарата в источник

Скважинные модели используются для подачи воды в частном доме из скважин или глубоких колодцев. Вариантов, как правильно установить насос для воды скважинного типа, существует достаточно много. При этом в основных моментах весь монтаж скважинного электронасоса укладывается в следующий алгоритм:

  • оборудование кессона или приямка;
  • монтаж трубопроводной линии;
  • установка самого прибора;
  • соединение аппарата с линией и подключение к сети.

Первый этап предполагает оборудование вокруг обсадной трубы источника специального колодца, которым выступает кессон или приямок. Такое сооружение обеспечивает герметичную емкость, внутри которой располагается насосное оборудование и трубопровод. Помимо насоса сюда также выносят гидроаккумулятор, развилки под разные токи водопотребления, системы управления, если в доме для таких приборов нет места.

Главными требованиями к такой конструкции выступают:

  1. Наличие герметичной крышки, которая будет закрывать источник и аппарат от загрязнения.
  2. Объем, достаточный для размещения оборудования и удобных работ человека в случае, если необходим ремонт или замена насоса.
  3. Кессон должен иметь глубину не менее 1,5-1,8, чтобы обеспечить защиту оборудованию в случае использования зимой. Значение глубины для каждого региона вычисляется индивидуально и зависит от линии промерзания грунта.
  4. Дно в обязательном порядке заливается бетоном, либо выстилается толстым слоем щебня, что предотвратит проседание и попадание грунтовых вод в приямок. Слой щебня должен составлять не менее 15 см.

Форма кессона полностью зависит от предпочтений владельца. Стенки выполняются из кирпича, бетона или металлических конструкций подходящего размера. Для предотвращения попадания внутрь жидкости на выход из приямка устанавливается крышка, а под стенки можно проложить слой прочной пленки.

Когда кессон готов, следует прокладка трубопровода и остальных коммуникаций. Устанавливать трубы следует также с учетом глубины промерзания региона. Если опустить трубопровод на такую глубину не получается, вся линия утепляется минеральной или стекловатой. Свободные концы, которые выходят внутрь приямка, утепляются стекловатой в обязательном порядке.

Если на участок трубопровода в кессоне установлен фильтр грубой очистки, его следует ставить в вертикальной ориентации над трубой. Такой способ размещения предотвратит замерзание воды внутри, так как она будет постоянно стекать в трубопровод.

Следующий момент предполагает ответ на вопрос «Как установить насос?». Прежде всего, необходимо подобрать правильное устройство под параметры скважины. Зазор между стенками обсадной трубы и аппаратом должен быть не сильно большим, но и не сильно маленьким. К тому же следует из технических документов определить значение оптимального погружения.

Установка скважинного центробежного насоса

Насос внутри водоема фиксируется при помощи капронового шнура, идущего в комплекте. Для большей надежности такой шнур лучше заменить тросом из нержавеющей стали. Узел фиксации троса на поверхности должен располагаться минимум в 10 см от оголовья. Если в скважину электронасос погружается больше, чем на 10 м, конец троса можно оборудовать пружиной или резиной от капельницы, что уменьшит вибрацию и нагрузку на крепление. Трубопровод, трос и электрокабель соединяются пластиковыми хомутами через каждые 80-100 см. Такая мера облегчит демонтаж, если необходима замена насоса.

При соединении устройства с трубопроводом лучше использовать фланцевые соединения. Они более надежны, чем резьбовые и не так вредят самой трубе. Для домашнего водоснабжения оптимальным будет использование полимерных каналов. Они менее подвержены коррозии и легче монтируются. При необходимости, на участок канала, находящийся в оголовье источника, устанавливается обратный клапан и манометр. Дальше идет подключение аппарата к сети и его проверка, включая осмотр стыков на наличие протечек.
к меню ↑

1.2 Как установить насос в скважину своими руками? (видео)

к меню ↑

1.3 Монтаж дренажного аппарата

Дренажные электронасосы используются для водоотведения грязной воды на загородных участках, строительных площадках, дачах. В зависимости от условий использования дренажного аппарата, установка насосов проводится в двух вариантах:

  • монтаж устройства на фундамент в открытом источнике;
  • установка в колодец или резервуар.

Установка и замена насосов в открытом источнике, как правило, является самой простой. Такой способ подключения и монтажа используется для забора жидкости из неглубоких искусственных и естественных водоемов для полива. В этом случае на патрубок дренажных вариантов (обычно расположен на боковой поверхности у основания) надевается шланг или отрезок пластикового трубопровода. На предполагаемом месте монтажа выравнивается участок дна. Туда ставиться прибор.

Для предотвращения заиливания аппарата, под дно можно установить основу, сбитую из деревянных досок. Из бруса сбивается небольшой квадрат, на котором делается решетка из реек. Для удобства, устройство можно оборудовать поплавковым выключателем, который обеспечит автономную работу модели.

Схема установки дренажного насоса

Второй тип установки подходит для неглубоких колодцев, вкопанных емкостей с дождевой водой, или для выкачки бассейна. Монтаж насоса в этом случае – также достаточно простая процедура, но следует учитывать несколько моментов:

  1. Зафиксированный на патрубке шланг или трубу необходимо дополнительно зажать при помощи хомута.
  2. Устройство используется исключительно в вертикальной ориентации. Поддерживать такой вариант расположения, можно закрепив трубу у стены при помощи фиксаторов и шурупов (в случае стационарного использования).
  3. Положение поплавка при помощи грузика устанавливается заранее, до опускания в водоем.
  4. В трехфазных моделях следует четко определить необходимые фазы. При подключении правильных фаз, рабочее колесо будет крутиться по часовой стрелке. Если прослеживается противоположный эффект, их нужно поменять местами.
  5. Напорную трубу необходимо оборудовать обратным клапаном для максимальной выкачки источника и предотвращения возврата воды назад.

Если насос устанавливается в подтапливаемом помещении, его необходимо устанавливать на фундамент с усилением. Желательно располагать устройство возле стены, так как свободный отрезок трубы вне помещения должен выходить как минимум за три метра от стены.
к меню ↑

1.4 Монтаж повышающих и циркуляционных аппаратов

Основная цель повышающих моделей – повысить поток жидкости в линиях отопления, водоснабжения, кондиционирования. Такая мера позволяет обеспечить равномерный прогрев (охлаждение) на всех участках контура. Это позволяет значительно повысить эффективность системы и снизить потребление электроэнергии.

Независимо от типа, все циркуляционные электроприборы врезаются в основную линию. Большая часть моделей выполнена из бронзы или чугуна и оснащена прочными резьбовыми соединениями, что облегчает монтаж.

Перед установкой насоса повышения давления воды необходимо четко определится с участком, на котором производится врезка устройства. Стандартные схемы подключения предполагают расположение аппарата на обратной трубе перед линией подпитки. После прибора устанавливается сетчатый фильтр. В случае с использованием двух насосных устройств, они располагаются на одном участке двумя параллельными контурами.

Правила установки циркуляционного насоса

Установка электроприбора в линию проводится в такие этапы:

  1. В основную магистраль врезается дополнительный обводный контур (байпас). Такое размещение позволит переключаться на основной контур отопления, когда нет электропитания.
  2. Сразу перед и после предполагаемого места размещения насоса врезаются два шариковых крана, которые необходимы в том случае, если необходима замена водяного насоса.
  3. Еще один кран устанавливается на основную линию на участке между отводами на байпас.
  4. Поток жидкости перекрывается и производится врезка устройства. При этом следует определить из документов, в каком положении монтируется аппарат.
  5. Все стыки фиксируются фланцевыми соединениями и герметизируются.

По окончанию работ система заполняется водой. Дальше с помощью винта на корпусе электроприбора, выпускается излишний воздух. Устройство можно подключать к сети и запускать, когда из под винта проступит жидкость.
к меню ↑

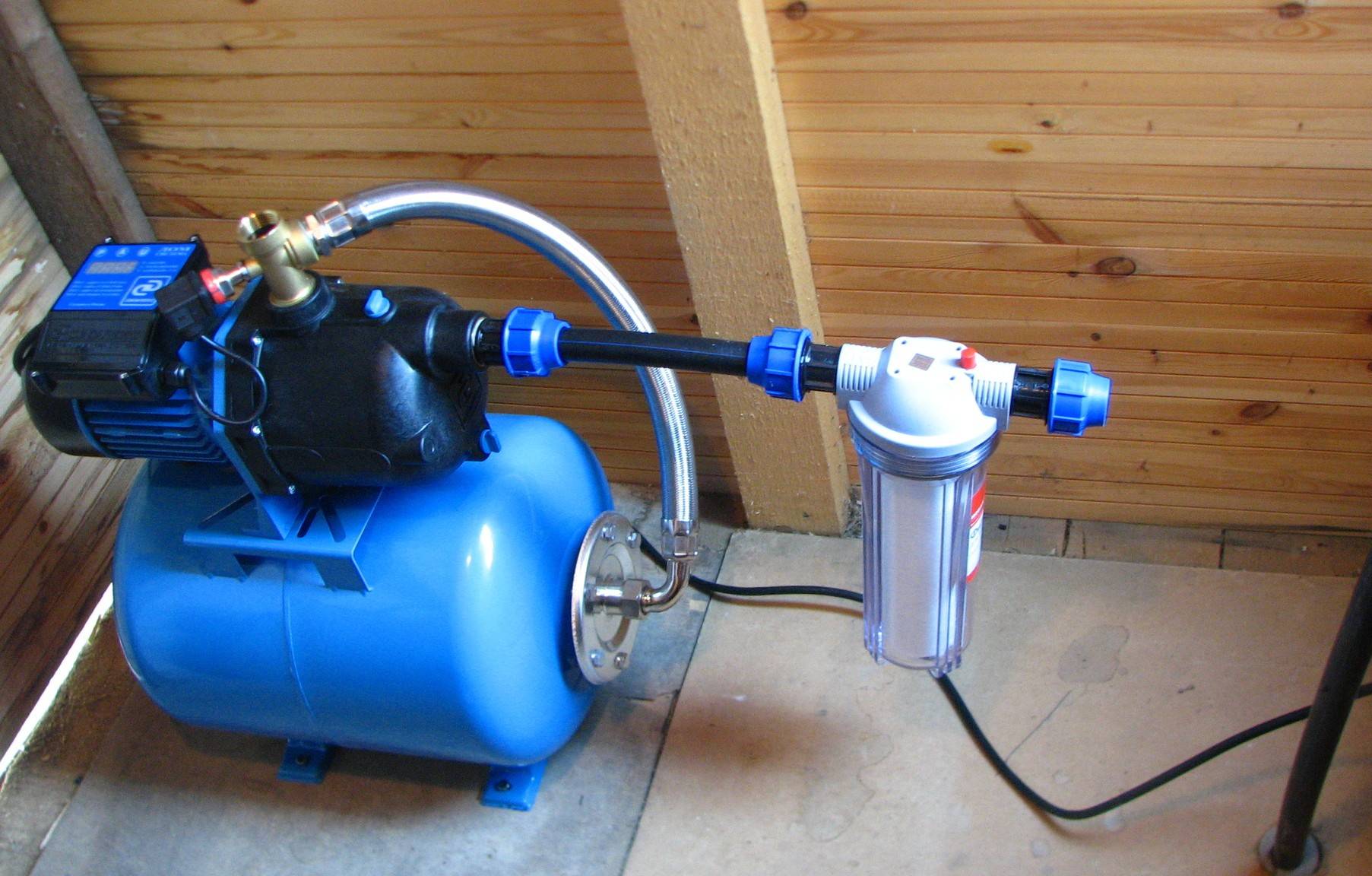

2 Как монтировать насосную станцию?

Помпа для обеспечения стационарной линии водоснабжения обычно дополняется гидроаккумулятором, фильтрами грубой и тонкой очистки, манометром, эжектором. Такой обширный список оборудования налаживает определенные моменты на расположение устройства.

Лучше всего такую станцию расположить в отапливаемом помещении. Идеально подходит подвал. Станция должна устанавливаться на фундамент из бетона, желательно армированного. При этом минимальное расстояние до стены должно составлять не менее 1-3 см для предотвращения действия вибрации. Гидробак, для удобства, лучше фиксировать над насосом, уже смонтированным на фундамент.

Порядок монтажа насосной станции

Обычно станции продаются уже в собранном варианте. Если нет, собирать ее необходимо в порядке, указанном в инструкции. Когда станция собрана и установлена проводятся работы по подключению агрегата к источнику:

  1. До скважины от места расположения агрегата прокапывается траншея с глубиной 1,5-2 м. В нее укладывается трубопровод, защищенный от промерзания теплоизоляцией или минеральной ватой.
  2. Свободный конец трубопровода подключается к эжектору станции. Длина трубы определяется углублением в скважину второго (не используемого) отрезка трубы. После того, как отрезок упирается в дно, труба извлекается и от полученной длины отнимается 1 м.
  3. Трубопровод на выходе в обсадную трубу можно снабдить коленом на 90 градусов. Это облегчит спуск эжектора и предотвратит деформацию линии.
  4. В фундамент или стену трубы проводятся также ниже глубины промерзания грунта.

Когда станция подключена к магистрали, можно производить запуск. Для этого через горловину внутрь системы заливается жидкость. После того, как рабочая камера заполнена, установка запускается. Важно следить за напором жидкости, отсутствием воды на соединениях, а также нет ли пробивания тока на трубы линии.

 Главная страница » Насосы

Контрольный список для успешной установки насоса

В течение последних 20 лет общее понимание того, что новые промышленные насосы требуют некоторых основных проверок и регулировок перед установкой и запуском, было заменено новым представлением о том, что насосы поставляются с завода готовыми к работе, т.е. явление, известное как «подключи и работай».

Изображение 1. Для успешного запуска любой насосной установки необходимо выполнить несколько основных действий из хорошо продуманного контрольного списка. (С любезного разрешения Грега Фаулера, дистрибьютора Summit Pump)

Каждый производитель оригинального оборудования для насосов (OEM) предъявляет свои требования к конкретным моделям насосов и их применению. Требования к установке питательного насоса котла мощностью 60 000 л.с. отличаются от требований для насоса Американского института нефти (API) мощностью 300 л.с. или насоса Американского национального института стандартов (ANSI) мощностью 100 л.с. Независимо от мощности насоса, свойств жидкости, скорости, физической геометрии или уровня энергии, все насосные установки требуют некоторых основных действий из хорошо продуманного контрольного списка, чтобы обеспечить успешный запуск.

Когда мне нужно управлять полевым проектом, я обычно вспоминаю фразу «начни с конца» из книги Стивена Кови «Семь навыков очень успешных людей» . Если вы представляете, как выглядит успешный стартап, вы можете оценить процесс в обратном направлении и определить шаги, необходимые для достижения цели.

Хотя о последовательности необходимых шагов в списке дел можно спорить, большинство из них очевидны. В зависимости от типа насоса некоторые из этих шагов могут быть неприменимы. Подробную информацию о том, как выполнить эти шаги, можно найти в инструкции и руководстве по эксплуатации производителя (IOM), а также в книгах и технических документах по этому вопросу.

Фундамент

Фундамент стал частым упущением при новых установках. К сожалению, игнорирование этого шага может привести к хроническим проблемам с несоосностью от привода к насосу и другим потенциальным проблемам. Если вы хотите иметь лучшую в своем классе работу, которая увеличивает среднее время между отказами и ремонтами (MTBF/R) до более чем пяти лет, я настоятельно рекомендую вам обеспечить надлежащий фундамент.

Практические правила для центробежных насосов предполагают, что размер фундамента должен в три-пять раз превышать массу насоса и привода вместе взятых.

Установка основания

Установите основание на фундамент и примите меры, чтобы основание было плоским и ровным. «Плоский» – это условие (состояние), достигнутое производителем, и его трудно правильно измерить в полевых условиях; тем не менее, вы можете обеспечить ровность фундамента, используя точно отшлифованный плоский стержень и щупы. Использование уровня для проверки плоскостности на самом деле является неправильным методом. Спецификация плоскостности зависит от производителя, области применения и типа основания.

«Уровень» — это условие, которое настраивается и задается в поле. Обычно это означает от 0,002 до 0,005 дюйма на фут в двух направлениях. Сначала рекомендуется установить осевой уровень. Если устройство не выровнено, последующие процессы выравнивания будут трудоемкими и, вероятно, неправильными. Многие насосы требуют заданного состояния уровня для правильной работы системы смазки. Уровень также является хорошей практикой с точки зрения динамики ротора.

Установка насоса и привода

Установите насос и привод (турбина/двигатель/двигатель) на опорную плиту. Наилучшая практика обычно требует размещения насоса непосредственно на основании. Если это не указано в конструкции OEM, на него не должны устанавливаться прокладки.

Смазка

Долейте соответствующее масло до нужного уровня в корпус(а) подшипника насоса. (См. мою статью из двух частей на эту тему в выпусках Pumps & Systems за апрель и июнь 2015 г.

Начальная проверка центровки

Этот шаг часто упускается из виду и может иметь негативные последствия позже, если не будет выполнен на данном этапе. основание залито цементом и/или трубопровод установлен, может быть слишком поздно выполнять некоторые простые действия по размещению оборудования для достижения точного выравнивания.0003

Заливка основания

Заливка — еще один шаг, который часто пропускают или выполняют неправильно. Если цементный раствор не добавлен или если он не полностью соприкасается с основанием и фундаментом, силы от деформации трубы и вибрации машины не могут быть успешно переданы на фундамент. Верхняя поверхность фундамента и нижняя сторона опорной плиты должны быть должным образом подготовлены для необходимой адгезии цементного раствора/эпоксидной смолы и склеивания. Повторно проверьте выравнивание блока после процесса заливки цементным раствором.

Установка трубопровода

До этого момента установка трубопровода не должна быть завершена в пределах 10 футов от насоса. Универсальная наилучшая практика и общепринятый метод заключается в том, чтобы отводить трубопровод от насоса, а не к насосу. Эта стратегия предотвратит любую нагрузку трубы на насос. Кто-то однажды сказал: «Насос — это самая дорогая трубная опора, которую вы можете купить».

Вторая проверка выравнивания

Теперь, когда основание залито цементным раствором и прокладка трубопровода завершена, выравнивание, скорее всего, будет отклонено от спецификации. Перепроверьте выравнивание и при необходимости исправьте. Это также хорошее время для быстрой и простой проверки на наличие чрезмерной деформации трубы. Поместите циферблатные индикаторы или лазерные блоки на ступицу привода насоса в двух плоскостях (вертикальной и горизонтальной). Затем полностью ослабьте болты напорного фланца. Если ступица/муфта насоса перемещается более чем на 0,002 дюйма в любом направлении, напряжение слишком велико. Повторите процесс для всасывающей трубы. Исправьте чрезмерное напряжение, прежде чем переходить к следующему шагу.

Направление вращения

Проведите проверку вращения привода и, если применимо, определите электрический центр ротора (рабочий центр). Отсутствие проверки направления вращения может иметь серьезные и дорогостоящие последствия. Я часто вижу эту ошибку, несмотря на противоположные инструкции. Роторы более крупных двигателей с подшипниками скольжения будут иметь как электрический центр, так и механический центр. Вам нужно будет определить оба и записать результаты. Если в вашем устройстве установлены подшипники такого типа, то этот шаг может быть лучше выполнить перед второй регулировкой соосности. Ваш поставщик может предоставить более подробную информацию. Установите выравнивание для электрического расстояния между центрами хода, а не для механического.

Предупреждение: Не удивляйтесь, если при запуске из двигателя вылетит облако рабочей пыли.

Настройки

Проверьте настройки насоса, включая осевую регулировку рабочего колеса, зазоры, настройки механического уплотнения, центрирование ротора, настройки балансировочного барабана и подъем подшипника. Убедитесь, что устройство свободно вращается.

Вспомогательное оборудование

Установка вспомогательного оборудования, включая системы промывки уплотнений, оборудование для охлаждения/нагрева и устройства контроля.

Установка муфты

Следуйте указаниям производителя и уделяйте особое внимание посадке шпонки в канавку. Обратите внимание, что насос и приводные ступицы должны быть установлены раньше, чем на этом шаге.

Проверка перед запуском и процедура запуска

Заполните и удалите воздух из насоса и системы. Проверьте системный клапан «линейку». Просмотрите и убедитесь, что предыдущие шаги были выполнены. Помните, вы не можете выпускать воздух из работающего насоса; жидкость выйдет, но воздух, попавший в центр машины, останется. Жидкость имеет большую массу и будет выброшена наружу.

Запустить установку. Будьте готовы немедленно остановить установку, если что-то пойдет не так. Проверьте правильность давления, расхода, температуры масла и подшипников, вибрации и шума. Хорошей практикой является повторная проверка соосности после того, как насос поработает в течение короткого времени. Если перекачиваемая жидкость очень горячая (выше 200 F), также рекомендуется выполнить «горячую проверку выравнивания».

Заключение

Слишком часто я наблюдаю пагубные последствия игнорирования или игнорирования информации в МОМ и этой статьи. Если предполагаемый результат состоит в том, чтобы обеспечить успешную работу в течение как минимум пяти лет, измеряемую как нулевое время простоя из-за ремонта или сбоев, этот совет поможет вам в этом стремлении.

Когда агрегаты прибывают с насосом и двигателем, уже установленными на опорную плиту, помните, что неправильный монтаж и обращение могут деформировать основание. Обязательно запишите все начальные измерения и настройки выравнивания, чтобы установить базовый уровень данных устройства. Наконец, я советую пользователям четыре-пять раз проверить соосность насоса и привода в процессе от получения до запуска.

Ссылки

  1. Хайнц Блох и Аллан Будрис, «Справочник пользователя помпы, продление срока службы».
  2. Уоллес Уилкокс, Майк Уайт и Гордон Паркс, «Ввод в эксплуатацию и запуск новых агрегатов (насосов)», Материалы 25-го Международного симпозиума пользователей насосов, 2009 г., стр. 75–83.
  3. Тодд Монро и Перри Монро, «Дорога к надежным насосам», Материалы 23-го Международного симпозиума пользователей насосов, 2007 г., страницы с 99 по 112.

Руководство по установке центробежных насосов | Sintech Pumps

Полное руководство: детали, работа, типы, полезные советы и многое другое Наиболее важным фактором в обеспечении того, чтобы ваша насосная система работала годами без частых проблем, является правильная установка. Возможно, вы выбрали высококачественный насос, но без правильной процедуры установки ваш насос, скорее всего, столкнется с многочисленными эксплуатационными проблемами. В этом руководстве от Sintech, ведущего производителя промышленных насосов в Индии, мы даем вам все, что вам нужно знать об установке центробежных насосов — необходимые шаги, моменты, о которых следует помнить, и многое другое.

Что такое центробежный насос?

Центробежные насосы являются наиболее часто используемыми насосами для перекачки жидкостей с нижнего уровня на более высокий. Вот определение центробежных насосов: «Центробежный насос использует вращающиеся рабочие колеса для придания скорости жидкости. Затем он преобразует сгенерированную скорость в поток». Это гидравлическая машина, которая преобразует механическую энергию в гидравлическую за счет создания центробежной силы, действующей на жидкость. Вращающееся рабочее колесо центробежного насоса перемещает жидкость (воду или другие жидкости) под действием центробежной силы. Центробежные насосы используются в различных отраслях промышленности, таких как пищевая, горнодобывающая, нефтяная, фармацевтическая, химическая и некоторых других. Он может обрабатывать большие объемы жидкостей и генерировать высокие скорости потока. Они в основном используются для перекачивания жидкостей с низкой вязкостью, таких как вода или легкие масла. Жидкости с более высокой вязкостью требуют более высокой мощности. Следовательно, поршневые насосы лучше подходят для жидкостей с высокой вязкостью.

Основные части центробежного насоса

Источник: Google

1. Рабочее колесо

Это ротор или колесо с множеством загнутых назад лопастей (известных как лопасти). Рабочее колесо установлено на валу, соединенном с внешним источником энергии. Внешний источник энергии вращает рабочее колесо во время работы насоса. Рабочие колеса можно разделить на три типа: открытые, полузакрытые и закрытые.

Открыто; полузакрытый; В комплекте

Источник: Google

2. Корпус

Корпус представляет собой трубу, верхний конец которой соединен с проушиной рабочего колеса (в центре). Нижний конец корпуса погружается в вытесняемую жидкость, заставляя его поднимать жидкость. Как правило, нижний конец корпуса имеет донный клапан и сетчатый фильтр. Корпуса центробежных насосов можно разделить на спиральные, вихревые и корпуса с направляющими лопатками.

Источник: Google

3. Напорная труба

Нижний конец нагнетательной трубы соединен с выходным патрубком насоса. Роль нагнетательной трубы заключается в транспортировке жидкости на необходимую высоту. Он оснащен клапаном, который регулирует поток жидкости из насоса. Источник: Google

4. Всасывающая труба

Один конец всасывающей трубы подсоединяется к входному отверстию рабочего колеса, а другой конец погружается в водосборник. В конце, где всасывающая труба соприкасается с жидкостью, она оснащена фильтром и обратным клапаном. Донный клапан перемещается только в одном направлении, то есть вверх, фильтр отфильтровывает грязь, осадок и другие частицы отходов, присутствующие в воде.

Работа центробежного насоса

Первый шаг – грунтование. Заливка необходима, так как давление, создаваемое в рабочем колесе, прямо пропорционально плотности жидкости, с которой он контактирует. Всасывание обеспечивает удаление всего воздуха из внутренней части насоса. После заполнения насоса следующим шагом является обеспечение того, чтобы нагнетательный клапан оставался закрытым. Далее запускается электродвигатель (внешний источник энергии), который, в свою очередь, начинает вращение крыльчатки. Это заставляет жидкость течь в наружном направлении радиально, минуя лопасти рабочего колеса. Это создает центробежный вакуум в насосе. Это заставляет жидкость течь из поддона через всасывающую трубу к проушине рабочего колеса, в результате чего жидкость поднимается на желаемую высоту через нагнетательную трубу.

Типы центробежных насосов Центробежные насосы подразделяются на различные типы в зависимости от различных характеристик. Они есть:

Количество рабочих колес · Одноступенчатый насос · Двухступенчатый насос · Многоступенчатый насос
Ориентация разделения корпуса ·Аксиальный разъем · Радиальный разрез
Конструкция рабочего колеса · Одинарный всасывающий насос · Насос двойного всасывания
Отраслевые стандарты · ANSI (Американский национальный институт стандартов) · DIN-насос · API (Американский институт нефти) · ASME (Американское общество инженеров-механиков) · Насос ISO
Ориентация вала · Горизонтальный насос · Вертикальный насос
Опора подшипника · Выступающий · Межподшипниковый
Улитка номер · Одинарная улитка · Двойная улитка
Установка центробежных насосов – этапы

Вот пошаговая инструкция по установке центробежных насосов:

Шаг 1. Ознакомьтесь с инструкциями производителя по установке

Все центробежные насосы поставляются с руководством по эксплуатации и техническому обслуживанию. Перед началом процесса установки обязательно внимательно прочитайте руководство. Помимо информации по техническому обслуживанию и эксплуатации насоса, в руководстве также есть подробное руководство по установке насоса. Перед установкой насоса убедитесь, что вы поняли инструкции. Помните, что несоблюдение инструкций производителя может привести к аннулированию гарантии.

Шаг 2. Визуальный осмотр насоса на наличие признаков неисправности

Следующим шагом является тщательный визуальный осмотр насоса. Вы можете спросить производителя насоса, есть ли у него контрольный список проверок. Если да, то следуйте списку. Если нет, вы можете попросить производителя указать вам, что необходимо проверить перед попыткой установки.

Вот несколько элементов, которые необходимо проверить:
