видео и рекомендации, как правильно установить водонагреватель

Отсутствие централизованного горячего водоснабжения на сегодняшний день – проблема не только мелких населенных пунктов, но и крупных городов. Иногда воду могут отключать, или же она в разное время суток имеет разную температуру, либо идет слишком ржавая. Естественно, что платить за горячую воду, которую часто отключают или подают в некачественном виде, готовы не все. Именно поэтому установка бойлера – лучшее решение, которое позволит обеспечить себя и свою семью горячим водоснабжением, когда это нужно.

• Установка бойлера: видео
• Особенности установки своими руками
• Особенности выбора водонагревателя
• Установка бойлеров своими руками
  • Как установить водонагреватель проточного типа
  • Правила установки накопительного бойлера

Сегодняшний материал будет посвящен тому, как устанавливать водонагреватель в квартире или на даче. Также в материале присутствует обучающее видео касательно особенностей установки бойлеров своими руками.

Установка бойлера: видео

Производители водонагревателей предлагают покупателям своей продукции разные модификации изделий, которые рассчитаны на установку как в доме, так и в квартире , как в ванной комнате, так и в других помещениях. В зависимости от потребностей бойлеры имеют разный объем бака.

Наиболее распространенные типы электрических водонагревателей в быту – это:

• накопительные;
• проточные.

Оба типа бойлеров имеют свои особенности работы, но каждый из них, если подключить его правильным образом, будет обеспечивать горячей водой одновременно и кран и душ. Таким образом, если установить водонагреватель нужным способом, вы сможете получать горячую воду как в ванной комнате, так и на кухне от одного устройства.

Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в тепловую энергию. Поэтому оба типа бойлеров оснащены нагревательным элементом. При наличии схемы подключения, инструментов и расходных материалов вы сможете без труда установить у себя в квартире или на даче бойлер своими руками.

Ниже прилагаем обучающее видео о том, как установить своими руками водонагреватель, и что для этого потребуется.

Особенности установки своими руками

Естественно, чтобы своими руками установить в доме или квартире водонагреватель любого типа, нужно хотя бы на минимальном уровне понимать особенности работы с сантехникой и понимать, по какому принципу работает бойлер.

При установке водонагревателя нельзя упускать даже малейшие детали работы, иначе вы можете своими неверными действиями нарушить всю схему подключения и устройство будет некорректно работать.

Конечно же, установка водонагревателя своими руками позволит сэкономить средства на работе мастера, но покупать аксессуары для монтажа конструкции все равно придется . Также помните, что в зависимости от типа бойлера его устанавливать следует в соответствии с правилами безопасности.

Итак, перед установкой следует сделать следующее:

• четко продумайте, где будет размещена конструкция;
• свободный доступ к бойлеру должен быть не только при его установке, но и при последующем использовании;
• стена, где будет установлен водонагреватель, должна быть ровной и выдерживать вес конструкции;
• обратите внимание, в каком состоянии находится электрическая проводка в вашем доме. При установке водонагревателей качество проводов и их состояния являются важным условием для безопасности при их использовании;
• проверьте состояние всех труб и стояков. При необходимости замените их;
• держите при себе схему подключения с указанием разводки труб на кран и душ.

Как правило, конструкция бойлера включает в себя такие элементы:

• корпус;
• провод питания;
• выводная труба для воды;
• клапан давления.

Особенности выбора водонагревателя

Выбор водонагревателей в специализированных магазинах, рынках и в Интернете сейчас огромен, они отличаются друг от друга по объему , мощности, типу установки, цене и прочим параметрам.

Вполне естественно, что любой хочет приобрести модель, которая бы сочетала в себе разумную цену и достойное качество, и обладала при этом рядом полезных функций.

Итак, что же нужно учитывать при покупке бойлера, независимо от его типа, марки-производителя и стоимости:

• конструкция должна быть надежной;
• желательно, чтобы водонагреватель был универсальным в плане установки, особенно если вы планируете на лето переезд из квартиры на дачу;
• как накопительный, так и проточный водонагреватель должен одновременно подавать воду на душ и на кран;
• желательно, чтобы конструкция подразумевала наличие предохранительного клапана в качестве защитного средства от неисправностей;
• бойлер должен быть сделан только из качественных материалов;
• конструкция должна быть такой, чтобы прибор можно было установить дома своими руками и в оперативном режиме;
• изделие должно быть привлекательным внешне и быть качественно изготовленным;
• обязательно при покупке водонагревателя интересуйтесь, какие существуют условия его корректной эксплуатации, чтобы в будущем он не пришел раньше времени в негодность.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

• соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
• подключите выходной патрубок к крану подачи горячей воды ;
• подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
• при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
• чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

• устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
• сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;

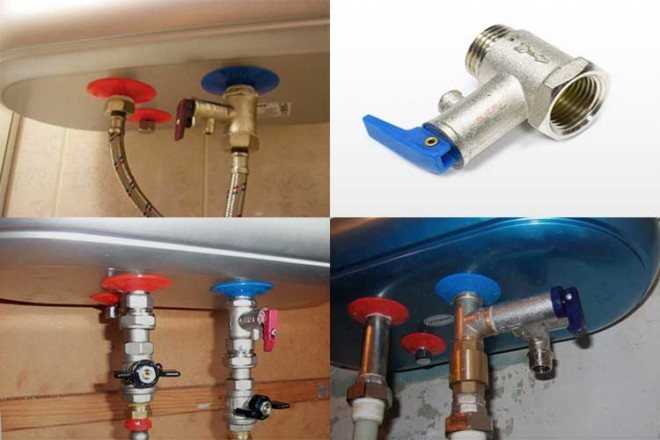

• зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
• после установки бойлера на стену, подключите его к водопроводу;
• подведите трубы через клапан к соответствующим входам и выходам на корпусе;
• сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
• также при закрытом клапане установите трубы и на горячую воду;
• подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Установка водонагревателя Термекс своими руками: правила, особенности, советы

Содержание

• 1 Главные моменты при установке водонагревателей Термекс
• 2 Можно ли ставить водонагреватель Термекс кверху ногами
• 3 Присутствие обратного клапана в водонагревателях Термекс

Водонагреватели Термекс – обыкновенные модели, рядовые армии бытовых приборов. Самостоятельная установка водонагревателя Термекс – образец заурядной операции, Перечислим ключевые моменты.

Главные моменты при установке водонагревателей Термекс

Рассмотрим, как проводится самостоятельная установка водонагревателя Термекс. Обратим внимание на моменты, упоминающиеся вскользь. Кстати, не забывайте – сантехника целиком одевается минимум на три с половиной витка. В противном случае дорезают резьбу. Самостоятельная установка водонагревателя Термекс ведется по стандартной схеме. Подчеркнем лишь замалчиваемые места.

Нельзя эксплуатировать водонагреватель Термекс без магниевого анода. В обогревательной технике магниевый анод защищает алюминий и сталь против электрохимической коррозии в цепях с элементами из меди. Это прописано в СНиПах. Запрещено эксплуатировать железные и алюминиевые конструкции ниже по течению от медных.

Сказанное касается и водонагревателей. Часто ТЭН используют медный. Медь хорошо проводит тепло, КПД прибора растет. Встречаются стальные ТЭНы. Это связано с электрохимической коррозией: разница электрических потенциалов между стальными баком и ТЭНом равна нулю. Следовательно, разрушение блокируется. Хотим отметить – процесс электрохимической коррозии не связан с 220 В из розетки. Металлы в природе имеют естественный потенциал. Медь стоит на правом краю в ряду величин заряда, магний – на левом.

При образовании между двумя металлами токопроводящей среды начинается перенос зарядов. В результате один материал становится донором, разрушаясь. Баки водонагревателей, не считая проточных моделей, изготавливаются из стали. В ряде случаев сплав легируется, получает свойства нержавейки, в других покрывается эмалью. Третьего не дано. При нарушении защитного слоя сталь обретает контакт с водой. В результате, если выше по течению притаилась медь, стартует процесс электрохимической коррозии. Тем сильнее, что на малую оцарапанную площадь стали приходится полная сила удара. За счет этого процесс электрохимической коррозии проходит быстро. Бак начинает течь, повреждение замене по гарантии либо починке не подлежит. Делайте выводы.

Залатать бак сложно – придется содрать внешнюю теплоизоляцию, приклеенную (пена) к стенкам снаружи. Необходимо проведение и пассивации мест повреждения изнутри. Процесс простым и безопасным не назовешь. Четко представляйте – эксплуатация водонагревателя без магниевого анода недопустима.

Обратите внимание – баки проточных моделей делаются медными, чтобы не ставить магниевый анод, для которого внутри попросту нет места. Кран из неоцинкованной стали постепенно съест коррозия. Для защиты используйте кран из оцинкованной стали (медных в продаже нет).

Можно ли ставить водонагреватель Термекс кверху ногами

Водонагреватель Термекс нельзя ставить в обход инструкции. Бывает, нужен прибор с верхней подводкой. Выход – купить новый водонагреватель.

В нормальном состоянии, когда Термекс висит правильно, отверстие заборной трубки внутри бака входит в верхней четверти, а впускной в нижней четверти. ТЭН расположен на дне, между спиралями проходит щуп термостата, отвечающего за отключение прибора при перегреве. Определяется температура воды, а не ТЭНа. Как работает схема:

1. Вода приходит снизу, разбивается о рассекатель (горизонтальная пластина над входным патрубком), попадает на спираль.
2. ТЭН греет воду, пока термостат не покажет, что процесс пора завершить. Для этого измеряется температура среды.
3. Забор идет в верхней четверти, где температура в силу законов физики наиболее велика, поэтому снизу под давлением из стояка заходит новая порция.

Перевернем бак вверх ногами:

1. Холодная вода заходит сверху, ударяется о рассекатель.
2. Снизу скапливается часть струи, миновавшая ТЭН. Прибор не выдерживает тепловой режим.
3. Стоит открыть кран, как забор пойдет снизу. Горячая вода постепенно дойдет до этой точки, возможно обжечься.

Ничего страшного, пока в стояке не отключат воду, причем обычно без предупреждения. В нормальном состоянии, когда водонагреватель подвешен правильно, вода в баке не опустится ниже трех четвертей. Стоит перевернуть бак, ТЭН окажется в воздухе (из стояка зайдет подушка). Получается – спирали греют, но висящий в воздухе щуп не может правильно определить режим. Спирали перегреваются и выгорают. Ремонт по гарантии исключен, готовьтесь повозиться в осадке и грязи бака для устранения неисправности.

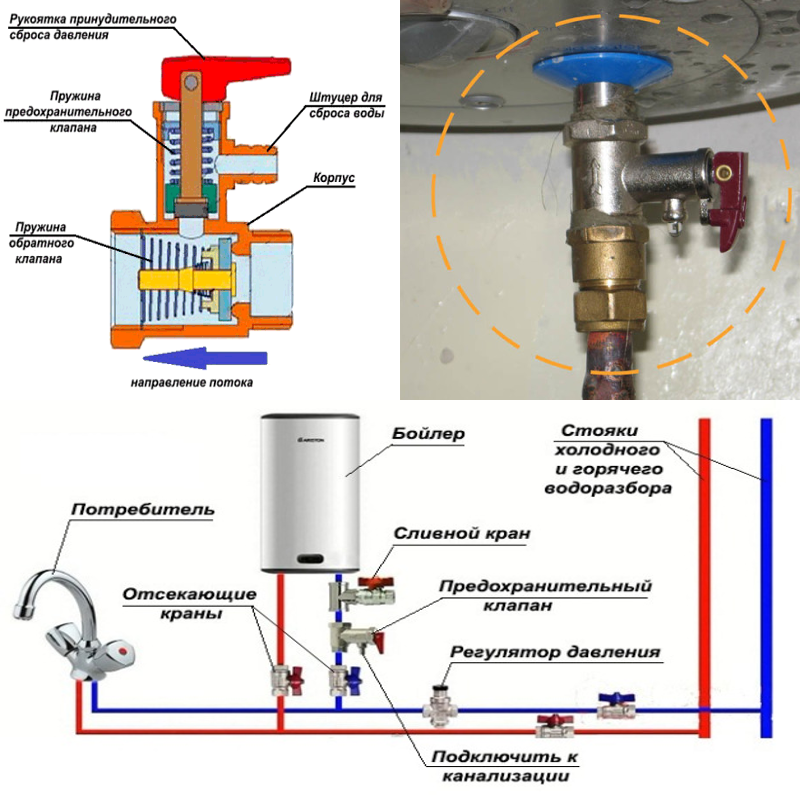

Присутствие обратного клапана в водонагревателях Термекс

В магазине обратный клапан помечен стрелкой течения воды и сопряжен с перепускным клапаном (ребристый штуцер на фото). Это нужно:

• Когда вода заходит в бак из стояка (в первый раз придется приоткрыть смеситель, дать ток воздуху). Система без этого работает, просто сверху скопится подушка, и при пользовании душем сойдет. Придется выждать время.
• Лишь давление внутри бака сравнялось со стояком, обратный клапан захлопывается. ТЭН начинает греть воду. Коэффициент теплового расширения стали меньше, чем у воды. Бак начинает выгибаться давлением. Обратно в стояк воду не пускает клапан. Деформация вызывает повреждение бака, приводящее к трещинам защитного эмалевого покрытия и коррозии (смотри выше). Перепускной клапан при давлении стравливает излишек жидкости.

Обратный клапан предотвращает уход нагретой воды в стояк. Пользоваться водонагревателем при пустом кране допустимо. При перекрытии крана сливают верхнюю часть бака, однако процентов 80 останется внутри. Чтобы пользоваться и ею, на входе в водонагреватель, на входном патрубке ставят тройник, вода забирается через вентиль при необходимости. Важно сделать правильную схему разводки. Тройник стоит между водонагревателем и перепускным клапаном.

Упомянем правило врезания тройника. Обычно в баке скапливается осадок. Если врезать обратный клапан в нижний отвод тройника, при отключении воды и попытке опорожнить бак через боковой отвод грязь осядет на клапане, что неблагоприятно для работы последнего. Выгодно смотрится схема, когда питание водонагревателя ведется сбоку, а аварийный слив уходит отвесно вниз. В этом случае частично чистку бака проводим без разборки бака и извлечения ТЭНа, что весьма удобно. Возьмите на заметку.

Возле стояка поставьте фильтр грубой очистки – обратному клапану не нравится грязь. Внутренний канал напоминает латинскую V, поставленную набок. В вершине стоит сетка, а входная стенка по правилам имеет отрицательный уклон (направлена вниз), внутри скапливается грязь. Отклонитесь от правил, при плановом либо аварийном отключении воды ржавчина смоется в стояк. Но отклонение не положено. Путный хозяин фильтр в состоянии прочистить самостоятельно. Признаки: плохо набирается бак, а вода через отвод сливается хорошо. Если чистка не помогла, дело в обратном клапане, следует снять арматуру и промыть.

Перед установкой водонагревателя Термекс удостоверьтесь в наличии удобного подхода к прибору. Быстро убедитесь: снять ТЭН – непростая задача. Если нет желания самостоятельно устанавливать водонагреватель Термекс повторно, побеспокойтесь о плановом обслуживании заранее. Инструкция по эксплуатации четко говорит, сколько раз в год чистить изделие путем стопроцентного опорожнения бака.

Как анодировать титан – Knife Life

---

ЧТО ТАКОЕ АНОДИРОВАНИЕ?

Взято непосредственно из Википедии (мы любим вас, Википедия), анодирование — это «процесс электролитической пассивации, используемый для увеличения толщины слоя естественного оксида на поверхности металлических деталей. Процесс называется анодированием, потому что обрабатываемая деталь образует анодный электрод электролизера. Анодирование повышает устойчивость к коррозии и износу, а также может использоваться для ряда косметических эффектов». В двух словах для ножей, анодирование превращает титан в холодные цвета!

---

КАКИЕ МЕТАЛЛЫ МОЖНО БЫТЬ АНОДИРОВАННЫМИ?

Хотя многие металлы, включая магний, цинк, ниобий и тантал, могут быть анодированы, анодирование популярно в производстве ножей из-за его применения с титаном и алюминием. Чешуя рукояти ножа и крепежные детали (винты, зажим для кармана, бэкспейсер и т. д.) часто анодируются для создания динамического цветового контраста.

Наше сегодняшнее руководство применимо только к анодированию титана. Анодирование алюминия — это совершенно другой процесс, чем титановый, который включает в себя травление, окрашивание и герметизацию.



---

ПРЕДУПРЕЖДЕНИЕ

Ого. Держи, приятель.

Прежде чем разобрать нож и приступить к анодированию, вам нужно кое-что понять. Анодирование — простой процесс, но если вы сделаете это неправильно, последствия могут быть ужасными. Следующие шаги связаны с электричеством и химическими веществами, которые могут привести к серьезной травме или даже смерти! Примите надлежащие меры предосторожности и проведите собственное независимое исследование.

Разборка или модификация ножа может привести к аннулированию гарантии. Blade HQ не несет ответственности за любой ущерб или травмы, полученные в результате использования информации, полученной в этом руководстве.

---

КОНТРОЛЬНЫЙ ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ ДЛЯ АНОДИРОВАНИЯ





• Блок питания для анодирования (можно использовать батареи 9 В)
• Нереактивные контейнеры (минимум 3)
• Simple Green или другой обезжириватель
• Ультразвуковая очистительная машина
• Пятновыводитель Whink Rust (слабая кислота)
• Бура (в качестве электролита)
• Металлолом
• Перчатки
• Ацетон
• Бумажные полотенца

---

ПРОЦЕСС АНОДИРОВАНИЯ ТИТАНА

1. Уборка и подготовка рабочего места
2. При необходимости разберите нож
3. Очистите детали с помощью Simple Green в машине ультразвуковой очистки (необязательно, но рекомендуется)
4. Промойте чистые детали водой (наденьте перчатки, чтобы масло не попало на детали)
5. Окуните детали ножа в Whink на 15-30 секунд, чтобы удалить предшествующее анодирование
6. Приготовьте раствор электролита буры в нереакционноспособном контейнере
7. Поместите в раствор кусок нержавеющего металла и подключите к нему отрицательный электрод
8. Подвесьте детали ножа в растворе на нереактивной проволоке (мы использовали титан)
9. Выберите напряжение в зависимости от желаемого цвета (см. таблицу ниже)
10. Включить напряжение машины
11. Подключить положительный анод и дождаться стабилизации силы тока
12. Отсоедините анод и отключите питание
13. Подтверждение успешного анодирования
14. Промывка для очистки от раствора электролита
15. Собери свой нож!

Для быстрого ознакомления вышеописанные шаги должны подойти. Если это ваше первое родео, вам нужно прочитать полную разбивку ниже.





Перво-наперво: вам нужно иметь чистое, организованное рабочее место. Я рекомендую положить ультразвуковой очиститель на одну сторону, затем ванночку для полоскания, Whink, а затем источник электропитания. Держите бумажные полотенца рядом, чтобы вы могли вытирать свои части тела между маканиями.





Снять анодирование достаточно просто. Сначала мы очищаем наши детали в ультразвуковой мойке ювелирных изделий. Да, там полная бутылка Simple Green. Это гарантирует отсутствие масла на деталях. Вы можете очистить детали вручную с помощью Simple Green или медицинского спирта, но ультразвуковой очиститель гарантирует, что детали идеально подготовлены для следующих шагов. Быстро промойте детали в воде, прежде чем переходить к следующему шагу.

После очистки детали помещают в ванну с слабой кислотой, чтобы удалить любые предыдущие обработки анодированием. Мы используем продукт под названием Whink, который позиционируется как средство для удаления ржавчины и пятен. Не вдыхайте этот материал. Работайте в хорошо проветриваемом помещении. Отнеситесь к Уинку серьезно.

Не оставляйте детали слишком надолго. Анодирование должно пройти в течение 15-30 секунд. Вы должны увидеть пузырьки на поверхности титана. Это ваш знак СТОП!

Если ваши детали изготовлены из чистого титана, все равно стоит пройти этот кислотный этап. Некоторый титан уже имеет оксидный слой, который может сделать анодирование непредсказуемым при более высоких напряжениях (50+ вольт). Ванна с небольшим количеством слабой кислоты сделает ваши анодированные цвета более яркими. Вы знаете, как выполнять упражнение — хорошо очистите детали, прежде чем переходить к следующему шагу.

Пришло время анодировать! Сразу скажу, не делайте ничего из этого без надлежащего знания того, что вы делаете. Это может показаться очень простым, но если вы ошибетесь, мы работаем с достаточной силой, чтобы лишить вас жизни. Провести исследования. Быть умным. Используй свою голову. Посмотрите около 178 различных видеороликов на YouTube и прочитайте учебные пособия на случайных веб-сайтах форумов, которые никто не посещал в течение 12 лет.





Мы подвешивали наши детали, полностью погруженные в раствор электролита буры, в непроводящем контейнере из куска титанового лома. Активный металл (не титан) будет отводить ток от детали, которую вы пытаетесь анодировать. Вам понадобится кусок металлолома в растворе электролита, который будет служить катодом. Этот кусок металла в идеале должен быть больше, чем ваша заготовка. Мы подключили наш отрицательный электрод к нереакционноспособному металлу, а положительный электрод подключили к титановому аноду (проволока, которая удерживает наши детали).

Настал момент истины! Включите машину для анодирования и установите напряжение в зависимости от желаемого цвета. Обратитесь к нашей таблице анодирования титана, чтобы выбрать нужный цвет. Если вы не уверены, какое напряжение использовать, начните с низкого! Более высокие напряжения будут накапливаться поверх более низких напряжений. Если вы хотите вернуться к более низкому напряжению, вам придется сначала погрузить свои детали обратно в раствор кислоты.

Я уже могу сказать, что ваш нож будет выглядеть великолепно! С помощью маскирования можно добиться множества различных эффектов. На изображенном здесь ноже мы использовали лак для ногтей, чтобы замаскировать брызги. Удалите лак с ногтей ацетоном, чтобы открыть чистый холст под ним. Винил или лента отлично подходят для создания узоров, а профессионалы используют лазеры для нанесения узоров в цифровом виде.

В этой статье мы уже миллион раз предупреждали вас об опасностях, связанных с анодированием. Быть умным. Не аннулируйте гарантию на свой нож, если вы не уверены на 100%, что вам удобно.

Существует масса полезной информации об анодировании. Все это довольно просто, но убедитесь, что вы полностью понимаете процесс, прежде чем пытаться сделать это самостоятельно.

АНОДИРОВАНИЕ С БАТАРЕЯМИ 9 В

Если вы хотите максимально дешево анодировать свое снаряжение, вам понадобится всего пара 9батареи В. Потребуется немного математики, чтобы понять все ваши цвета. Соедините батареи последовательно, и каждая из них поднимет напряжение, как вы уже догадались, до 9 вольт. Нам посчастливилось иметь под рукой специальный блок питания для анодирования, но батарейки будут работать просто отлично! Посмотрите видео ниже для примера анодирования с помощью батарей.









Анодирование с помощью 9-вольтовых батарей – это просто! Это то, что я смог сделать со своими весами Bugout и Flytanium всего за полдня. Просто посмотрите видео выше, и вы сможете получить простую установку для анодирования примерно за 15 долларов, в зависимости от того, что у вас есть дома.

---

5 ОТЛИЧНЫХ НОЖЕЙ ДЛЯ АНОДИРОВАНИЯ

Все 5 ножей имеют приятную титановую чешуйку, которая идеально подходит для анодирования.

Нажмите на нож по вашему выбору ниже, чтобы увидеть характеристики!

---

ЗАКЛЮЧЕНИЕ





Анодирование — это действительно забавный и простой способ усилить индивидуальность вашего EDC (вы поняли этот каламбур? Я сказал AMP). По сравнению со многими хобби, анодирование дешево, несложно и просто! Надеемся, что теперь, когда вы прочитали это руководство, ваши мечты об анодированном мире стали достижимыми. Если вы анодируете свой нож, отметьте нас в Instagram. Мы будем рады увидеть, что вы накрутили!

В этом руководстве мы использовали нож Bestech Shinkansen.

ДРУГИЕ НАПРАВЛЯЮЩИЕ ДЛЯ НОЖЕЙ

Как анодировать титан — Triiaxis

Содержание

Эта статья постоянно обновляется с учетом новых методов или вещей, которые мы узнали. Если у вас есть какие-либо вопросы, пожалуйста, оставьте комментарий и мы свяжемся с вами. Это может помочь кому-то еще!

Обзор

В этой статье мы расскажем о нашей установке для анодирования и о том, как самостоятельно анодировать титановые детали. Анодирование титана — это электролитический процесс, который используется для модификации оксидного слоя на поверхности титановой детали с помощью электрического тока. Разные напряжения приводят к разной толщине оксидного слоя. При попадании света на поверхность титана проявляется цвет, соответствующий толщине слоев.

Кому подходит анодирование титана?

Любой, кто работает с титаном и хочет добавить цвета своим деталям. Изготовители ножей, часовщики и многие DIY-проекты выигрывают от знания этого навыка.

Для кого предназначена эта статья?

Это было написано для любого человека или малого бизнеса, которые могут захотеть анодировать титан для цвета. Это руководство основано на нашем личном опыте/настроении, поэтому мы не делаем конкретных научных заявлений и не берем на себя ответственность, если вы навредите себе. Цвета ≠ вкус.

Возможные цвета из анодированного титана

Необходимые материалы

1. Пластиковые стаканы объемом 1 л с крышками: В нашей установке используется 7 стаканов. Мы получаем наши в Home Depot
2. 2-литровые пластиковые стаканчики с крышками: мы используем 1 для нашей ванны для анодирования. Мы получаем наши в Home Depot.
3. Простой зеленый: для очистки деталей.
4. Дистиллированная вода: для начала достаточно 8 литров. Воду нужно периодически менять.
5. Пищевая сода: Для щелочной нейтрализации после травления.
6. Тринатрийфосфат (TSP): Для ванны анодирования.
7. Травление титановой кислотой: протравите несколько раз или следуйте нашим инструкциям по созданию собственного травления.
8. Способ нагрева кислотного травления до 60°С (140°): Мы используем глиняный горшок.
9. Титановая проволока: Мы используем 16ga класса 1.
10. Источник питания постоянного тока: Мы также успешно использовали этот провод.
11. Кусок титана, который имеет большую массу, чем детали, которые вы пытаетесь анодировать, который будет нашим катодом.

Дополнительные материалы

1. Ультразвуковой очиститель: позвольте технологиям очистить ваши детали. Это меньший, который мы также используем.
2. Зубные щетки с мягкой щетиной: если вы хотите быть технологией, очищающей ваши детали.
3. Барботер для аквариума: помогает предотвратить попадание загрязняющих веществ на детали при анодировании.
4. Сетка: предотвращает прикосновение к катоду во время анодирования.

Безопасность

1. Резиновые или одноразовые перчатки.
2. Защитные очки или защитные очки.
3. Вытяжной шкаф или респиратор.

Пример установки

Рабочее место

Обеспечьте себе надежное рабочее место. Мы используем толстую деревянную скамью. Мы не рекомендуем использовать металлический стол, потому что если какое-либо кислотное травление коснется стали, она очень быстро заржавеет. Убедитесь, что это место очень хорошо освещено и имеет доступ к розеткам.

Возьмите контейнеры и разложите их. Мы маркировали наши в зависимости от шага и того, что было внутри, но это не обязательно.

Контейнеры

1. Предварительное ополаскивание: 100% дистиллированная вода. Это будет использоваться для промывки нашей детали сразу после очистки.
2. Промывка перед кислотой: 100% дистиллированная вода. Это будет использоваться для промывки нашей части от любых загрязнений, которые могли быть собраны на предыдущем этапе предварительной промывки. Наличие двух циклов ополаскивания повышает чистоту ополаскивания перед травлением кислотой и снижает вероятность попадания любых оставшихся чистящих средств в травление кислотой.
3. Кислотное травление: Возьмите контейнер с кислотным травлением и поместите его в выбранную нагревательную установку. Мы используем дешевую мультиварку от Walmart. Мы поставили контейнер прямо на пол мультиварки. Вы можете наполнить глиняный горшок водой и использовать ее для «двойного кипячения» кислотного травления, если хотите. Оставьте крышку на кислоте и не закрывайте крышку мультиварки. Нагрейте кислотное травление до 60 ° C (140 °) или до тех пор, пока не станут видны маленькие пузырьки.
4. Кислотная промывка: 100% дистиллированная вода. Используется для удаления большей части кислоты с детали после травления.
5. Щелочная нейтрализация: Дистиллированная вода и 15 г (0,52 унции) пищевой соды (небольшая горсть).
6. Окончательная промывка перед анодированием: 100% дистиллированная вода.
7. Ванна для анодирования: 2 л дистиллированной воды, 10 г (0,35 унции) TSP, погруженный в воду титановый катод с сеткой, окружающей его, чтобы его нельзя было случайно задеть, барботер для аквариума установлен, центрирован и погружен на дно контейнера.
8. После ополаскивания: 100% дистиллированная вода.

Блок питания

В нашей установке мы используем блок питания, способный подавать напряжение 1–120 В.

Убедитесь, что питание отключено. Подсоедините черный провод с зажимом типа «крокодил» к отрицательному выходу источника питания, затем подключите красный провод с зажимом типа «крокодил» к положительному выходу устройства.

Возьмите черный зажим из кожи крокодила и подсоедините его к титановому катоду, который сейчас находится в ванне для анодирования. Включите устройство и установите напряжение на 0 В.

Анодирование: сплошной цвет

В этом разделе мы поговорим о шагах, необходимых для очистки, травления и анодирования детали до синего цвета.

Подготовка детали

Поверхностная обработка детали оказывает большое влияние на яркость цветов, получаемых при анодировании. Травление вашей детали подготовит деталь, но не изменит общую чистоту поверхности. Поверхность, обработанная пескоструйной обработкой, будет иметь другой оттенок, чем обработанная или отполированная деталь. Отделка поверхности также меняется при том напряжении, при котором на детали виден цвет. 20 В на помятой части может быть 24 В на взорванной части, чтобы получить тот же цвет.

Очистите деталь с помощью ультразвукового очистителя, наполненного дистиллированной водой и Simple Green. Следите за тем, чтобы уровень воды в ультразвуковом аппарате был высоким.

Если у вас нет ультразвукового аппарата или у вас нет времени ждать его, очистите, погрузите или распылите на деталь концентрированный Simple Green и осторожно очистите деталь зубной щеткой с мягкой щетиной. Мы обнаружили, что Simple Green приводит к стабильному анодированному покрытию, безопасен в обращении и легко доступен.

После того, как деталь будет очищена, возьмите титановую проволоку и повесьте на нее деталь.

1. Предварительное ополаскивание: Присоединив чистую часть к титановой проволоке, погрузите ее в контейнер для первого ополаскивания и аккуратно вращайте в течение 5–10 секунд.
2. Ополаскивание перед кислотой: Погрузите деталь во второй контейнер для ополаскивания и аккуратно вращайте ее в течение 5–10 секунд.
3. Кислотное травление: Погрузите деталь в нагретую кислоту на 8–12 секунд. Если кажется, что ваша часть ничего не делает, кислотное травление, вероятно, недостаточно горячее. Оставьте деталь дольше или снимите ее и нагрейте кислоту до появления маленьких пузырьков.
4. Кислотная промывка: Погрузите деталь в контейнер для кислотной промывки. Аккуратно вращайте в течение 5-10 секунд.
5. Щелочная нейтрализация: Погрузите деталь в воду и слегка повращайте в течение 5-10 секунд.
6. Окончательное ополаскивание перед анодированием: При последнем ополаскивании перед анодированием погрузите деталь в воду и осторожно вращайте ее в течение 5-10 секунд.
7. Ванна для анодирования: Если ваш блок питания включен, убедитесь, что он показывает нулевое напряжение. Прикрепите отрицательный провод к катоду (куску титана, погруженному в контейнер), если вы еще этого не сделали. Затем прикрепите положительный вывод к титановой проволоке. Погрузите деталь в ванну, убедившись, что положительный вывод не касается воды. Только титановая проволока и ваша деталь должны соприкасаться.
   • Удерживая деталь в воде, медленно увеличьте напряжение питания до 24 В. Наблюдайте за тем, как реагирует вода вокруг вашей детали. Вы должны увидеть очень маленькие пузырьки рядом с вашей деталью. Также обратите внимание на показания источника питания. Поскольку деталь анодирована до заданного напряжения, сила тока может отображаться как высокая, но как только деталь достигает заданного напряжения, вы заметите, что сила тока начинает падать. Мы подождем, пока ток усилителя выйдет на плато, а затем потянем нашу часть.
8. Последующее ополаскивание: Погрузитесь в воду и осторожно покрутите часть тела в течение 5-10 секунд.

Теперь ваша деталь анодирована. Обратите внимание на различные цвета, отображаемые на поверхности детали. Когда ваша деталь влажная, она может выглядеть как матовая или тусклая. Когда деталь полностью высохнет, цвета станут более яркими.

При анодировании вы должны стремиться к тому, как деталь выглядит в сухом состоянии. Еще одна вещь, которую следует иметь в виду, это то, что происходит, когда деталь обрабатывается. Когда вы наносите масло с пальцев на деталь, цвета будут иметь тенденцию к тусклости. Это можно исправить с помощью воды и небольшого количества средства для мытья посуды.

Последние

Как анодировать титан

Джонатан Боггс 21 апреля 2022 г. 17:23

В этой статье мы расскажем, как самостоятельно анодировать титановые детали от начала до конца.

Травление титановой кислотой своими руками

Джонатан Боггс 18 апреля 2022 г. 23:08

Стоит ли травление вашего времени? Травление титана перед анодированием лучше подготовит поверхность титана к анодированию.
