Виды, устройство и ремонт кирпичной кладки

16.07.2018

Существует несколько разновидностей кирпичной кладки. В зависимости от типа строящегося объекта и условий его эксплуатации, особенностей технических расчетов и других параметров применяются различные виды кладки. Это может быть кладка с использованием бетонных блоков или природных камней, керамического, силикатного или других видов кирпича.

Виды кирпичной кладки

Для сооружения фундаментов, подвалов или цокольных этажей применяется кладка из камней и природных блоков. Обычно такие здания не делают многоэтажными. Камень используется и для строительства подпорок в домах, в которых планируется выполнить облицовку наружных стен. Природные материалы применяют для отделки фасадов и внутренних помещений. При использовании камня в декоративных целях выбирают те материалы, которые прошли специализированную обработку.

Из бетонных блоков стены делают в подземных частях строений и наземных частях зданий специального назначения. Обычно этот материал применяется для кладки стен, подверженных постоянному воздействию различных осадков, повышенной влажности. Чаще всего для работы применяют разные виды кирпича. Универсальным считается керамический кирпич. Из полнотелого керамического кирпича строят не только стен, но и разнообразные элементы зданий. Это может быть дымоход, арка, столб или внутренняя перегородка.

При возведении зданий с часто изменяющимся уровнем влажности используют силикатный кирпич. Для отапливаемых помещений применяют силикатный пустотелый кирпич. Другие виды кирпича разных размеров применяются для других работ. Помимо стандартных размеров, кирпич может быть одинарным или двойным. Также различают пустотелый и полнотелый кирпич. Для работы применяют, как обычный кирпич, так и перегородочные плиты или стеновые блоки.

С помощью блоков работу можно выполнить быстрее и проще. Но их можно использовать не всегда. Прежде чем приобретать такие блоки, рекомендуется проконсультироваться со специалистами. Они подскажут, подходят ли стеновые блоки для выполнения той или иной работы.

Также кладка может быть многорядной или однорядной. Однорядная выполняется по одной из двух систем работы – цепной или ложковой. Их отличие состоит в расположении кирпичей в кладке.

Раствор для кладки

Для работы можно применять раствор для кирпичной кладки на основе извести или цемента. Для фундаментов специалисты не советуют использовать известковый раствор, так как для его высыхания требуется постоянный приток свежего воздуха и открытое пространство. А при засыпке грунтом фундамента в несколько раз уменьшается количество поступаемого к нему воздуха. В результате получается фундамент, не соответствующий требованиям прочности для этого элемента строения.

Сены же можно класть с использованием любого раствора. Важно тщательно заполнять им все швы и использовать раствор требуемой консистенции, т. е. такой, который не вытекает из швов, а хорошо в них держится. Ширина шва не должна быть более одного сантиметра. Важно стремится к тому, чтобы кладки была максимально ровной. Именно ее ровность определяет мастерство специалиста. Для получения ровных швов необходим качественно сооруженный и ровный фундамент, Если во время работы первый ряд кладки получился не достаточно ровным, то часто требуется выравнивание фундамента.

Раствор нужен такой, который позволит укладывать ряды ровно и в горизонтальном, и в вертикальном положении. Также важно поддерживать требуемую толщину швов. Для этого важно уметь правильно приготовит раствор необходимого уровня вязкости.

Приготовления раствора для кладки

Раствор для кладки состоит из заполнителя, вяжущего компонента и жидкости. В качестве вяжущего компонента используется известь, глина, цемент, а заполнителем обычно служит песок, От пропорций вяжущего вещества, жидкости и заполнителя зависит консистенция раствора. ОН может получиться нормальным или густым.

В прежние времена в строительстве использовали растворы с такими вяжущими веществами, как глина или известь, а также их комбинации с цементом. Сейчас же больше применяют цементные растворы. Для их приготовления разводят цемент с песком и водой. Цемент считается стойким к воздействию разных атмосферных проявлениям материалом, отличающимся хорошими прочностными свойствами.

Если не хочется самостоятельно просеивать песок и составлять пропорции компонентов растворов, то можно приобрести в магазине готовые смеси для приготовления цементных растворов. Выбрав необходимую для кладки кирпича строительную смесь, нужно лишь развести ее водой. Но в этом случае увеличится стоимость раствора, в сравнении с выполнением всех работ своими силами.

Самостоятельно раствор можно сделать разный. Если нужно выложить внутреннюю перегородку, то рекомендуется основные компоненты для него брать в следующих пропорциях: на одну часть цемента четыре части песка. Для наружных работ лучше взять раствор, состоящий из одной части цемента и трех частей песка. Если раствор получится жидким, то сложно будет выдержать необходимую толщину швов между кирпичами. Если же он, наоборот, получился слишком густым, то кирпичи хуже будут с ним соединяться, т.е. ухудшится адгезия.

Для приготовления раствора для работы в зимнее время рекомендуется к нему добавлять специальные морозостойкие добавки. Они помогут удерживать пластичность и прочность раствора даже при минусовых температурах окружающего воздуха. Приобрести их можно на строительных рынках или в магазинах. Еще можно к раствору добавить шампунь в пропорциях примерно 0,5 л на кубический метр раствора. Так тоже можно сохранить пластичность раствора.

Для размешивания компонентов можно использовать бетономешалку. Если нет возможности ее использовать, то работу можно выполнить и вручную. Для этого понадобится большая емкость и сапка и лопата. Сначала нужно перемешать сухую смесь из всех компонентов, а потом к ней добавить воду. Перемешивать лопатой смесь нужно до тех пор, пока не образуется однородный и вязкий раствор.

Толщина кладки из кирпича

Толщина кладки обычно определяется размером кирпича и толщиной шва. Грани кирпича имеют свои названия – ложковая и тычковая грани, постель. Стандартный размер ложковой грани равен 25 см, тычковой – 12 см. Толщина вертикального шва обычно равна 1 см, но в некоторых ситуациях она может быть другой от 8 до 15 миллиметров. Горизонтальный шов обычно делают толщиной 12 миллиметров. Он должен быть не менее 1о мм и не более 15 мм.

Кладка может иметь толщину в кирпич, а также в два, полтора или полкирпича. Кирпичная кладка в полкирпича имеет толщину, равную размеру тычковой грани, т.е. 12 мм. Если толщина стены в 1 кирпич, то в поперечном разрезе полностью видна ложковая грань. Значит, толщина кладки составляет 25 сантиметров. Аналогично рассчитывают и другие виды кладок по толщине. Если это кладка в полтора кирпича, например, то ее толщина определяется, как сумма длины ложковой грани, длины тычковой грани и толщины вертикального шва. Так, толщина будет равна 38 см.

Устройство кирпичной перегородки

Для сооружения перегородки нет необходимости строго следить за горизонтальностью кладки, а достаточно лишь следовать разметке и правильно укладывать кирпичи. Этот вид работ, относящихся к устройству кирпичной кладки, считается самым простым.

Для работы понадобится строительный материал (раствор и кирпич), арматура или монтажные пластинки. Они необходимы, чтобы перегородку можно было соединить с несущими стенами. Перед выполнением основных работ нужно произвести грамотную разметку – начертить вертикальные и горизонтальные границы будущей перегородки. Вертикальные наносятся на стенах, а горизонтальные – на полу. Для точного нанесения разметки можно пользоваться спиртовым уровнем достаточной длины и деревянными брусками. После правильного нанесения всех разметочных линий можно начинать укладку первого ряда.

Далее кладка перегородки из кирпича осуществляется по шнуру, закрепленному выше укладываемого ряда. На концы шнура рекомендуется привязать гвозди и зафиксировать их. Важно натягивать шнур без провисаний и как можно ровнее. Так, шнур помогает соблюдать ровность кладки в горизонтальном направлении, а разметки на стенах – в вертикальном.

Ширину дверного проема в перегородке проверять можно с помощью рулетки. Дверная коробка в него должна входить без проблем. Грани коробки должны быть строго вертикальными. Это можно контролировать с помощью спиртового уровня или простого отвеса. Для соединения перегородки с несущими стенами используют арматуру. Ее вбивают в стены, а потом скрывают под слоем раствора. Рекомендуется вбивать арматуру через каждые пять рядов. А перемычкой над дверью может служить деревянный брус большой толщины или бетонный блок.

Ремонт кирпичной кладки

Чаще всего в кирпичных стенах обновлять требуется раствор, который со временем трескается, осыпается. При этом и внешний вид стен портится, и уменьшается прочность конструкции. Поэтому трещины рекомендуется своевременно заделывать. Для этого их просто заполняют новым цементным раствором.

Для работы понадобятся следующие инструменты: пульверизатор и пылесос, тара для приготовления раствора и металлическая щетка, зубило и расшивка, ведро, кельма и фанерный поддон. Также необходимо подготовить перчатки, кирку, респиратор, полотенце, защитные очки. Для приготовления раствора необходимы стандартные компоненты – известь, цемент, песок, вода.

Работу начинают с удаления старого раствора в местах образования трещин. Для этого используют кирку, металлическую щетку. По длине швов в растворе делают канавку, а потом вычистить все швы с помощью пылесоса. После этого пульверизатором нужно смочить стены и проделанные в швах канавки, чтобы исключить быстрое впитывание воды из раствора при выполнении ремонтных работ.

Далее можно начинать приготовление раствора. Для этого в подготовленную тару засыпают сухие компоненты в нужных пропорциях и хорошо их перемешивают. Потом добавляют воду и опять перемешивают раствор до получения вязкой и однородной массы. Далее на смоченный в воде фанерный поддон выкладывают небольшую часть раствора и прислоняют поддон к перегородке. При этом нижняя поверхность поддона должна совпасть с нижней кромкой шва. С помощью расшивки раствор перемещают по поддону, тщательно заполняя, все швы. Потом удаляют излишки цементного раствора, которые выступают над поверхностью швов. Удобно это делать с помощью кельмы или отрезовки. После этого рекомендуется в течение недели увлажнять места, заполненные новым раствором для лучшего его сцепления.

Так, и устройство, и ремонт кирпичных стен можно выполнить своими силами без помощи специалистов.

Перейти в раздел: Кирпич, газобетон, изделия из бетона → Кирпич

ППР на крипичную кладку | Разработка ППРна каменную кладку

Кирпичная кладка – один из многих видов работ, на которые необходима разработка проекта производства работ.

ППР на кирпичную кладку разрабатывается на основании стройгенплана, поэтажных планов здания с указанием монтируемых стен или перегородок, сечений конструкции стен в случаях устройства многослойных конструкций.

Исходные данные для ППР на кладку

• Стройгенплан
• Ветикальный разрез здания
• Поэтажные кладочные планы
• Конструкции и узлы стен, перегородок
• Модель или конструкция выносных грузоприемных площадок

Описание производства работ

До начала работ по каменной кладки стен должны быть доставлены на строительную площадку и подготовлены к работе подмости, выносные и навесные площадки необходимые приспособления, инвентарь и материалы. Выполнить все предусмотренные ППР мероприятия по технике безопасности.

Доставка кирпича на объект осуществляется пакетами или на поддонах в бортовых машинах. Складирование кирпича выполнять на спланированной площадке на поддонах или железобетонной плите с уклоном не более 4 град. Разгрузку кирпича и блоков с бортовых машин и подачу на площадку временного хранения осуществляют монтажным краном в пакетах на поддонах.

Требования к подготовке поверхности

Поверхности, подлежащие облицовке, не должны иметь отклонений, превышающих допуски, установленные ГОСТ 11024-84* и ГОСТ 13015-2003. Стены, подлежащие облицовке, должны иметь:

• прочность бетона в конструкции, соответствующую проектной прочности;
• влажность бетона стен не более 4 %;

К бетонным поверхностям стен, подлежащих облицовке, предъявляются следующие требования:

• поверхности всех стен должны быть очищены от наплывов бетона, цоколь, опорные балки и т. п. от строительного мусора;
• неровности и перепады более 1.0 см должны быть устранены, трещины разделаны и затерты цементно-песчаным раствором М100-М150;
• отклонения поверхности стен по вертикале при проверке двухметровой рейкой находятся в пределах ± 5 мм;

Устройство кирпичной кладке согласно ППР здание разбивается на захватки (этапыв), а захватки – на делянки пропорционально количеству звеньев рабочих. Кирпичная кладка каждого этажа по высоте, разбивается на ярусы высотой не более 1,2 м

Первый ярус от перекрытия этажа выполняется непосредственно с междуэтажного перекрытия или фундамента. Последующие яруса выкладываются с строительных подмостей или с металлических хомутовых лесов по ГОСТ 27321-87. При кладке стен и перегородок здания на высоту не более 0,7м от рабочего настила и при расстоянии от его уровня до поверхности земли или перевада по высоте более 1,3м рабочие обязаны применять предохранительные пояса.

Организация ведения каменных работ

Общую ширину рабочих мест принимаем равной 2,5 – 2,6 м, в том числе рабочую зону 60 – 70 см).

Подготовку рабочих мест при кладке стен выполняют согласно указаниям проекта производства работ в следующей очередности: устанавливают подмости; расставляют на подмостях поддоны с кирпичом (пенобетонными или газосиликатными блоками) в количестве, достаточном для двухчасовой работы; расставляют ящик для раствора; намечаютт порядовки с указанием на них отметок оконных и дверных проемов и т.д.

Процесс кладки состоит из следующих операций: установка и перестановка причалки; рубка и теска кирпичей (пенобетонные блоков) по мере необходимости; подача кирпичей (блоков) и раскладка их на стене; перемешивани, подача, расстилание и разравнивание цементного раствора на стене; укладка кирпичей или блоков в конструкцию; расшивка швов; и наконец, проверка правильности выполненной кладки.

Толщина швов кирпичной кладки должна 10 мм или определяется в ППР на кладку. При вынужденных разрывах кладку выполнить в виде вертикальной или убежной штрабы.

Для начала кладки закрепить угловые и промежуточные порядовки по отвесу и уровню. Засечки для каждого ряда кладки на всех порядовках должны быть в одной горизонтальной плоскости. Порядовки установить либо на углах, либо в местах пересечения или примыкания стен, а так же на прямых участках наружных стен здания на расстоянии от 10 до 15 м одну от другой. Закрепив и выверив порядовки на углах, выложить маяки из цементного раствора по типу убежной штрабы. При укладке наружных стен верхний причальных шнур следует установить для каждого ряда, натягивая его в уровне верха укладываемых кирпичей с отступом от края кладки по вертикали на 1 – 2 мм внутрь здания (со стороны рабочего).

Как выполнить разрыв кладки вертикальной штрабой: в швы кладки заложить сетку (арматуру) А1 из стержней продольных диаметром не более 6 мм, из поперечных стержней – не более 3 мм с расстоянием до 1,5 м по высоте кладки, а также в уровне каждого междуэтажного перекрытия здания.

Число продольных стержней арматуры из расчета 1 стержень на каждые 12.0 см толщины стены, но не менее двух при толщине стены 12.0 см.

При устройстве стыков арматурных стержней без сварки концы гладких стержней следует заканчивать крюками и связывать проволокой с перехлестом длины стержней на 20 диаметров.

Ряды кирпича (блоков) начинают выкладывать с наружной версты. Каменную кладку конструкций и их элементов независимо от системы перевязки надо начинать и заканчивать тычковым рядом.

Кладку стены ведет звено из 2х человек, каменщиков 4го и 2го разряда. Звено закрепляется за выделенном ему участком работ (делянкой) на весь период (этап) каменной кладки. Кладка ведется с внутренней стороны стены (изнутри здания) с инвентарных подмостей или лесов.

В процессе каменной кладки работа в звене рабочих распределяется следующим образом:

При кладке наружной версты тычкового ряда – каменщик 2го разряда берет 2 лицевых кирпича (или блока), отступив от края захватки на 50-60 см, раскладывает кирпичи на внутренней поверхнсоти укладываемой стены или перегородки тычковыми гранями параллельно стене, укладывая по два кирпича с шагом в 12-13 см между стопками, затем лопатай берет из поддона раствор и расспределяет его на наружной половине стены в виде полосы шириной 20-24 см, с толщиной 2 – 2,5 см,, и отступом от края простенков в 1,5 – 2 см.

Каменщик 4го разряда при этом ведет кладку «вприжим». Кельмой он разравнивает раствор, затем подносит кирпич к месту укладки, а кельмой в правой руке загребает часть раствора из поддона в стороне от постели, подготовленной под укладываемые кирпичи, и наносит его на ложковую грань, затем плотно прижимает кирпич к ранее уложенному, прижимая его к полотну кельмы и одновременно вытягивает кельму правой рукой. Согласно ППР на кменные работы, далее нажатием укладываемого кирпича каменщик образует из раствора вертикальный поперечный шов кладки. Уложенный только что кирпич каменщик осаживает до уровня ранее уложенных кирпичей (блоков) нажатием левой руки и легким постукиванием полотном кельмы. Выжатый при этом действии на поверхность стены раствор каменщик подрезает кельмой и забрасывает в растворную постель.

При кладке наружной версты ложкового ряда каменщик 2-го разряда берет из пакета два лицевых кирпича и, отступив на 50 – 60 см от края делянки, раскладывает их на внутренней поверзности стены ложковыми гранями параллельно оси стены, стопками по два кирпича с интервалом в один кирпич между стопками. Затем расстилает раствор на наружной версте в виде грядки шириной 10 – 11 см, толщиной 2 – 2,5 см. Каменщик 4го разряда ведет кладку наружной версты «вприжим», ограничивая ее на конце каждой делянки убежной штрабой.

При кладке внутренней версты ложкового ряда каменщик 2-го разряда раскладывает кирпич (или блок) на наружной версте в том же порядке, каки ранее описано для кладки наружной версты ложкового ряда, но затем расстилает раствор на внутренней половине стены для укладки внутренней версты и забутовки. Кладку внутренней версты ложкового ряда каменщик 4-го разряда ведет впритык, подгребая раствор тычковой гранью кирпича так же, как и для наружной версты.

При кладке внутренней версты тычкового ряда каменщик 2го разряда должен разложить обычный кирпич на наружной версте, при этом недопуская отступа от края делянки, расстилает цементный раствор на внутренней половине стены здания в том же порядке, как и для наружной версты. Каменщик 4го разряда выполняет кладку «вприсык». Разравнивая раствор строительной кельмой и держа кирпич левой рукой в наклонном положении, он ложковой гранью кирпича загребает часть раствора из постели в 5 – 6 см от ранее уложенного кирпича. Постепенно выравнивая положение кирпича до горизонтального, каменщик двигает его вместе с раствором к ранее уложенному, при этом должен образоваться вертикальный шов, затем обсаживает кирпич на раствор до уровня ранее уложенных кипричей (блоков) путем нажатия руки и постукиванием кельмы. Выжатый при этом на поверхность стены цементный раствор каменьщик подрезает кельмой, затем забрасывает в растворную постель.

При кладке забутовки каменщик 2го разряда, вслед за каменщиком 4горазряда, выкладывающим внутреннюю версту ряда, берет по одному кирпичу в каждую руку и укладывает их в забутку способом «вполуприсык». Для этого надо держа кирпичи почти плашмя, загребсти их ложковыми гранями раствор для заполнения вертикального шва и плотно прижать к растворной постели, чтобы верхняя горизонтальная плоскость уложенных в забутку кирпичей была на одном уровне с верстовыми. Полностью вертикальные швы заполняются только при расстилании раствора для следующего по ряда кладки. Каменщик 4-го разряда, закончив внутреннюю версту, переходит на укладку кирпичей в забутку, а каменщик 2го разряда при этом подает ему кирпичи.

Расшивка швов

Расшивка швов осуществляется каменщиком 2го или 4го разряда одновременно с кладкой наружных стен, причем сначала расшиваются горизонтальные швы, а затем вертикальные. Расшивка стен перегородок, как правило, не производится. Расшику швов каменьщики выполняют сначала широкой частью расшивки, а затем более узкой после затирки поверхности шва.

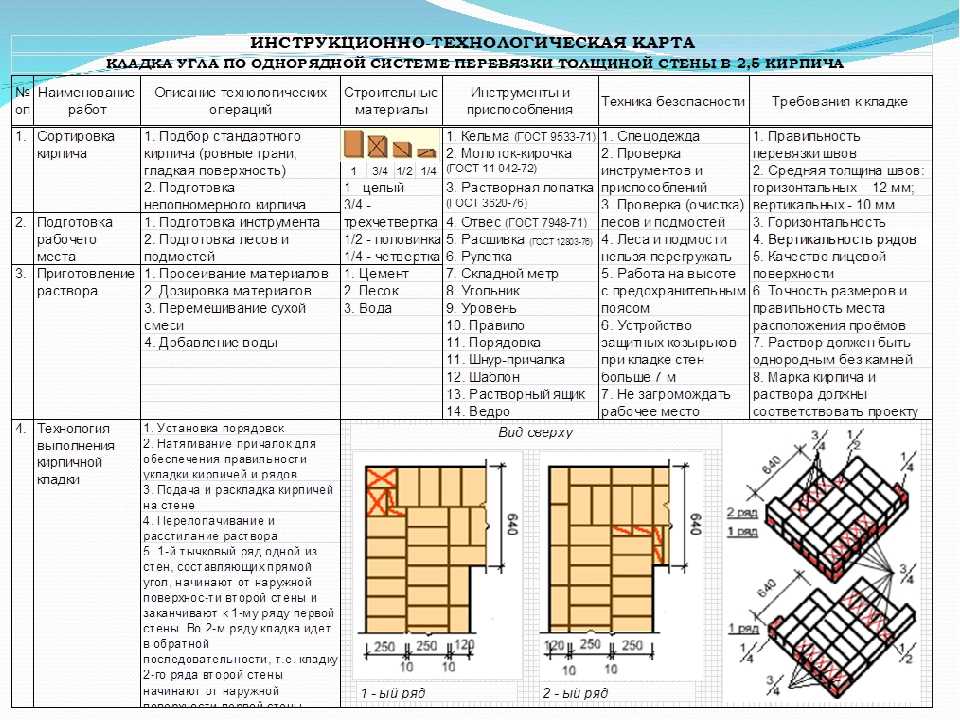

Как вылядит ППР на каменную кладку

Примеры разработанных нами ППР

ЗАО «ИНТЕРСТРОЙБАЗИС»

Проекта производства работ на устройство кровли и кладку внутренних перегородок и стен по объекту «Реконструкция здания: г. Москва, ЦАО, Спартаковский переулок, д.2, стр.1 под Административный комплекс»

ООО «ГЕНПРОЕКТСТРОЙ»

Проект производства работ каменную кладку по объекту «Строительство многофункционального спортивно-оздоровительного, административно-социального комплекса по адресу: г. Москва, САО, район Ховрино, ул, Ляпидевского, вл.1 (корпус 4)»

ООО «201 УНР»

Проект производства работ на каменную кладку по объекту «Московская область, г. Красногорск, микрорайон Опалиха, ул.Аннинская. 3 очередь строительства Многоквартирный жилой дом со встроенными помещениями и автостоянкой закрытого типа. Корпус 6, секции 3 и 4.»

ООО «Инвестстройкомплекс+»

Разработка ППР на каменные работы по объекту «Многоэтажный жилой дом с помещениями общественного назначения в стилобатной части по адресу: МО, г. Химки, м-н Лобаново, корп.8»
