Установка опалубки для ленточного фундамента

Строительство любого частного дома начинается с фундамента. Это также касается гаражей, бань, подсобных помещений, террас, теплиц и прочего. Первым всегда обустраивается основание. Начальным этапом этой операции является установка опалубки для ленточного фундамента. Ее можно реализовать несколькими способами, применяя при этом разные материалы.

Что такое ленточный фундамент

Рассматриваемый тип фундаментных оснований называется так потому, что он по своей конфигурации напоминает ленту. Обычно это полоса монолитного, армированного арматурой бетона, ширина которой может превышать толщину несущих стен всего на несколько сантиметров.

Ленточный фундамент формируется таким образом, что нижняя его часть находится ниже уровня площадки, а верхняя выше. Нижняя часть формируется непосредственно в подготовленной траншее, стенки которой и служат палубой для бетона. Для формирования верхней части, или цоколя здания, требуется установка опалубки для фундамента.

Этапы обустройства ленточного фундамента

Строительство основания осуществляется в несколько этапов:

• подготовка площадки;
• выбор материала для сборки опалубки;
• монтаж опалубки;
• армирование фундамента;
• фиксация опалубочных щитов;
• формирование фундамента;
• демонтаж опалубки.

Читать статью: Монтаж опалубки.

Подготовка площадки под фундамент

Чтобы установить опалубку для ленточного фундамента было проще и процесс выполнялся правильно, необходимо вначале подготовить строительную площадку. Задача – выравнивание ландшафта и удаление возможного мусора. Если фундаментное основание будет заглубляться в грунт, то подготавливается траншея соответствующей глубины, на дно которой засыпается и утрамбовывается подушка из грунта.


Выбор материала для сборки опалубки

Для монтажа опалубки под ленточный фундамент ее нужно сначала подготовить.

Чтобы это сделать, необходимо определиться с исходными материалами. Для этого вкратце рассмотрим устройство типовой оснастки для формирования ленточного фундамента.

Конструктивно любая опалубочная система этой категории состоит из трех основных элементов. Самым важным из них является щит, или по-другому – палуба для бетона. Для изготовления этого элемента в частном строительстве используется либо обрезная доска, либо фанера. Если предпочтение отдается второму варианту, то вполне подойдет ламинированная плита ДСП или обработанная ОСБ. Если это будет обрезная доска, то ее толщина должна составлять 25-30 миллиметров.

Обрезная доска	Ламинированная фанера

Оставшиеся два элемента оснастки – опоры и распорки. Опоры нужны для установки опалубки под фундамент в вертикальном положении. Для этого используются колья из деревянных брусков, арматура, трубы и прочее. Комплекты сборной опалубки включают специальные упоры. В качестве опор также нужны раскосы, которые предотвращают заваливание опалубочных щитов.

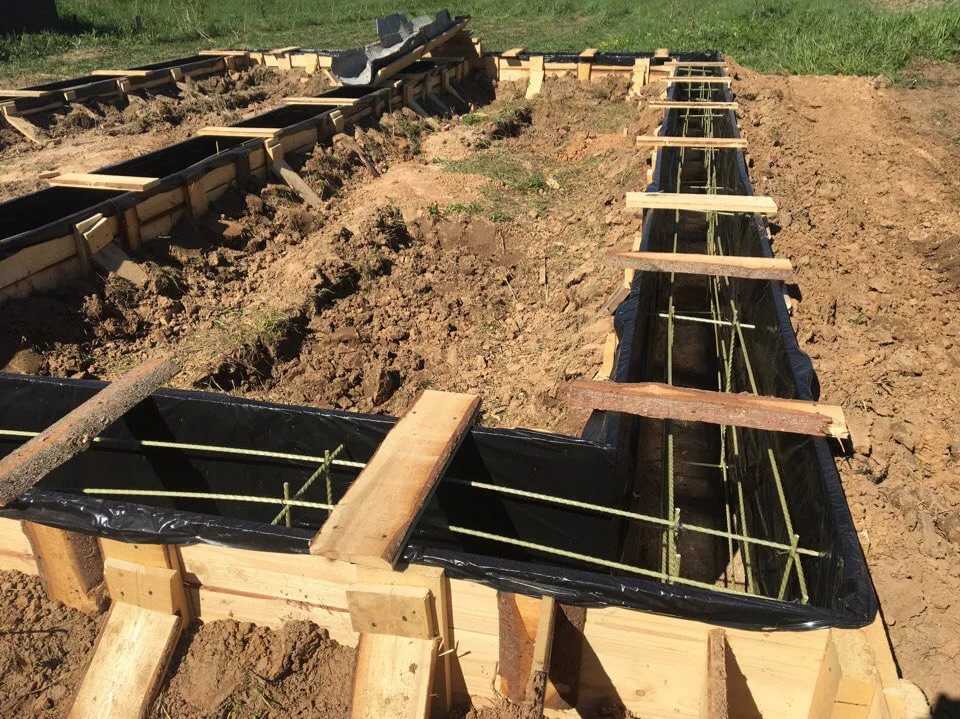

Установка опалубки под ленточный фундамент

Технология установки опалубки монолитного фундамента ленточного типа достаточно проста. Первоочередной задачей этого этапа является монтаж предварительно собранных щитов в вертикальном положении. Для юстировки достаточно такого инструмента, как обычный линейный уровень. На этом же этапе устанавливается расстояние между противоположными щитами опалубки.


Предварительно зафиксировать оснастку можно двумя способами – арматурой или колышками из дерева. Такая установка опалубки для ленточного фундамента не является капитальной, однако это необходимо для того, чтобы точно выставить ее ориентацию и все расстояния.

Армирование опалубки под ленточный фундамент




Для армирования применяется обычная арматура либо специальный крепеж из комплекта сборной опалубки. Его количество, диаметр и способ крепления выбираются индивидуально. Эти нюансы будут зависеть от размеров фундамента, а также от расчетного веса здания, которое будет на этом основании стоять.

Иногда этот этап пропускается, например, при строительстве небольших деревянных конструкций. Однако это неправильно.

Фундаментное основание может быть разрушено не только весом здания, которое на нем стоит, но и сезонными перепадами температур, грунтовыми водами, смещениями и просадкой грунта и так далее.

Фиксация опалубки для ленточного фундамента

Сначала проводится фиксация опалубочной системы снаружи. Это можно назвать даже не фиксацией, а укреплением. Дело в том, что при формировании монолитных конструкций бетон давит на стенки установленных щитов с немалым усилием. Поэтому, чтобы обеспечить устойчивость конструкции до завершения работ, установка опалубки под ленточный фундамент требует дополнительного укрепления.

Делается это при помощи раскосов.

Для фиксации противоположных опалубочных щитов между собой также можно использовать разные материалы и приспособления. Это могут быть обычные деревянные бруски одинаковой длины либо крепеж из готового комплекта. С их помощью щиты фиксируются для того, чтобы выдержать давление бетона высотой до полуметра. Для этих же целей могут также применяться арматурные скобы.

Демонтаж опалубки с готового фундамента

Завершающим этапом формирования любого ленточного фундамента является демонтаж использовавшейся опалубки. Применяемые щиты можно будет эксплуатировать неоднократно на других объектах, потому этот этап желательно выполнять с надлежащей аккуратностью. Если устанавливать опалубку под фундамент правильно, то и ее разборка не вызовет больших трудностей.

Приобрести и арендовать готовые комплекты съемной опалубки вы можете в нашей компании. Обратитесь за консультацией к нашим менеджерам, чтобы выбрать наиболее подходящую оснастку с учетом конкретных задач.

Установка опалубки для ленточного фундамента своими руками: технология сборки, видео инструкция

Начинающие строители, решившись на возведение своего первого объекта, досконально изучают материалы и технологии. Но уже на стадии подготовки к заливке основания оказывается, что вопрос сборки опалубки остался без внимания. Заполним этот пробел и дадим подробную инструкцию по монтажу опалубочной формы для фундамента своими руками.

Оглавление:

1. Элементы опалубки
2. Установка каркаса для фундамента
3. Технология по шагам
4. Заливка раствора

Конструкции и материалы

В нашем руководстве затронута только установка опалубки для ленточного фундамента съемной конструкции. Несъемные формы из пенополистирольных блоков и плит собираются гораздо проще, поэтому с ними обычно проблем не возникает. А вот традиционный вариант монтажа щитовой опалубки имеет массу нюансов, в которых стоит разобраться.

Установка заводских комплектов отличается от сборки с нуля. В первом случае придется потратиться на готовый набор из металла и пластика или фанеры. Хотя немного сэкономить получится, если купить набор б/у или взять его в аренду. Плюсы такого решения:

• Сокращение времени, затрачиваемого на монтаж опалубки для фундамента.
• Правильная геометрия и точная подгонка форм.
• Ровная внутренняя поверхность под заливку – в дальнейшем это позволит сэкономить время и средства на отделку.

Недостатком готового каркаса является некоторая стандартность форм и размеров. Варианты для подгонки под тот или иной проект возможны, но далеко не безграничны.

Опалубка своими руками с нуля по времени будет более затратной. Зато ее стоимость окажется минимальной, а приобретенный опыт – бесценным. Основные элементы конструкции:

1. Палуба – собирается из плоских панелей, образующих ограждающие борта формы. Главное требование к материалам опалубки – достаточная жесткость, не позволяющая листам изгибаться под нагрузками. Таким свойством обладает фанера и сборные щиты из обрезной доски 40-50 мм.

2. Леса – на их изготовление обычно идут сосновые бруски и доски для опалубки толщиной 25-50 мм, которые отвечают за устойчивость стенок. Также они работают как внешние упоры, не позволяющие бетону выдавливать щиты. По сути это каркас, удерживающий палубу на своем месте и сохраняющий ее форму.

3. Крепеж – метизы и проволока, с помощью которых все элементы собираются в единую конструкцию. Готовые комплекты, выпускаемые разными производителями, дополнительно могут оборудоваться специальными зажимами и стяжками, удерживающими щиты вместе.

Для самостоятельной установки наиболее часто выбирают деревянный каркас. Его изготавливают из досок и бруса или же используют в качестве щитов фанерные листы. Работать с пиломатериалами проще, чем с любыми другими, а соотношение веса и прочности для ручного монтажа можно назвать оптимальным.

Деревянные наборные щиты сбивают из нескольких рядов досок шириной 15 см. Раньше для этого применяли гвозди, забивая их с внутренней стороны палубы и загибая концы снаружи. Теперь чаще используют саморезы – при наличии шуруповерта установка опалубки с их помощью выполняется гораздо быстрее. Главное, чтобы шляпки крепежа находились с внутренней стороны щитов. Это упростит последующий демонтаж и обеспечит более ровную поверхность фундамента.

При сборке палубы своими силами необходимо сбивать доски поплотнее, чтобы не осталось щелей шире 3 мм. Крупные зазоры следует закрыть подходящего размера рейками или законопатить. Готовые щиты на устанавливаются так, чтобы они стояли в ряду абсолютно ровно, не ломая общей линии. Для этого их скрепляют друг с другом соединительными планками.

При обустройстве деревянного каркаса для фундамента многие стремятся сэкономить на материалах и используют старые и подпорченные доски. Делать этого нельзя, так как бетон при заливке может их выдавить и раствор просто растечется. Лучше сразу сделать прочную и надежную конструкцию, а после демонтажа пустить в дело освободившиеся пиломатериалы.

Гораздо проще и быстрее выполняется сборка форм из листов фанеры. Они уже сами по себе являются полноценными элементами мелкощитовой опалубки. Остается только самостоятельно прикрутить их к каркасу. Марка фанеры нужна влагостойкая (ФСФ), а еще лучше – ламинированная толщиной 18 или 21 мм.

Порядок установки

Технология сборки каркаса предполагает предварительную подготовку участка:

• разметка площадки с помощью натянутых шнуров;
• рытье котлована или траншеи, если проектом предусмотрен ленточный фундамент;
• выравнивание земляных стенок;
• засыпка песчаной подушки и ее уплотнение;
• гидроизоляция или бетонная подготовка.

Основание должно получиться ровным – это позволит правильно выставить каркас, соблюдая идеальную вертикальность стенок. Когда подготовка окончена, приступают к изучению и последовательному выполнению инструкции по сборке:

1. Установить по всему контуру фундамента вертикальные опоры и с помощью хомутиков прикрепить к ним направляющие доски. В качестве опор можно взять пиломатериалы, но обрезки металлических труб или уголков будут надежнее.

2. Подготовить щиты и разместить их двумя рядами по направляющим на расстоянии, соответствующем ширине фундамента.

3. Зафиксировать палубу проволокой на опорах и подпереть наклонными брусьями с наружной стороны. При этом шаг установки подкосов должен быть не больше 1 м.

4. Для укрепления под очень мощный фундамент можно дополнительно прикрутить к щитам короткие бруски 50х50 мм. Это увеличит жесткость стенок и не даст отдельным панелям смещаться относительно друг друга.

5. По окончании монтажа застелить опалубку изнутри рубероидом или любым другим гидроизоляционным материалом, чтобы предотвратить преждевременную потерю влаги из раствора. Гидробарьер укладывать внахлест.

6. Изоляцию скобами прикрепить к доскам повыше – там, куда не достанет уровень бетона.

Ленточный фундамент для забора обычно имеет небольшую мощность, поэтому его, как и другие основания высотой до 20 см, можно заливать в опалубку без сложной системы упоров. С их ролью вполне справятся заранее вбитые в грунт деревянные колышки.

Рекомендации по заливке

Опалубка позволяет хорошо представить себе границы фундамента. Этим обязательно стоит воспользоваться при установке арматуры. Проследите, чтобы при монтаже ее элементы не упирались в стенки формы, и везде сохранялся зазор в 5 см. Тогда при вливании бетона металлический каркас окажется надежно защищенным его толстым слоем от коррозии. Выдержать верхний зазор помогут предварительно натянутые маячковые шнуры, которые можно прикрепить прямо к опорам.

Заливка бетона в опалубку съемной конструкции требует также позаботиться и о том, чтобы раствор не налипал на стенки щитов. После установки форм внутренние поверхности деревянной палубы застилаются гидроизоляцией (чаще всего рубероидом). Ламинированную фанеру просто промазывают любым антиадгезионным составом, например, отработкой машинного масла. Кроме упрощения демонтажа это позволит сохранить материал опалубки от размокания при контакте со смесью и увеличит срок ее службы.

Если вы не уверены в стойкости собранной своими руками опалубки, бетон вливать лучше медленно, без большого напора. При достаточно подвижном составе можно даже заполнять форму послойно. Поэтапную технологию заливки применяют и в том случае, если раствор приходится готовить небольшими порциями самому. Здесь выбирают одну из двух схем:

1. Слой за слоем заполнять смесью весь периметр основания. Желательно подготавливать такие порции бетона, чтобы слоев оказалось как можно меньше, а сами они были потолще.

2. При большой протяженности фундамента применяется схема заливки отдельных участков опалубки, но сразу на всю высоту.

К послойному заполнению формы раствором следует прибегать только в крайнем случае. Для получения максимально прочного и стабильного монолита ленточный фундамент лучше заливать в один заход, заказав доставку готового бетона с завода.

Ленточный фундамент – Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См. вся история

1 Что такое фонды? 2 Что такое ленточные фундаменты? 3 Когда подходят ленточные фундаменты? 4 Какого размера и формы должны быть ленточные фундаменты? 5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит? 6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточный фундамент) – это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью.

Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».
