Содержание:

Как работает агрегат
Конструкционные особенности и устройство
Сильные и слабы стороны
Рекомендации по изготовлению самодельного котла
Правила безопасности
Как сделать твердотопливный котел длительного горения своими руками
Работа над корпусом чертежи
Дымоходный патрубок
Зольник
Система подачи воздуха
Теплообменник
Окончательная сборка и монтаж
Тестирование прибора
Монтаж в доме

Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.

Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Камера для сжигания твердого топлива имеет более обширные размеры: ее объем иногда достигает 500 дм³. В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива. Как следствие, экономичность котельного оборудования резко возрастает.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание.

Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

1. Металлического корпуса, закрывающего внутренние камеры.
2. Нижней камеры для сжигания топлива.
3. Верхней камеры для сжигания газа.
4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: “Как сделать котел на дровах своими руками – пошаговая инструкция”.

Устройство твердотопливного котла длительного горения следующее:

• Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
• Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
• Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
• Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах. Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

• Высокий КПД (около 95%)
• Автономность отопления.
• Экономичность.
• Надежность и долговечность.
• Высокая эффективность.
• Доступность топлива.
• Экологичность.
• Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

• Большие габариты.
• Необходимость оборудования отдельной котельной.
• Сложное устройство котла длительного горения на дровах.
• Нужда в постоянно обслуживании.

Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.

Преимущества самодельных агрегатов:

1. Дешевизна.
2. Универсализм в плане используемого топлива.
3. Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Рекомендации по изготовлению самодельного котла

Приступая к изготовлению котла длительного горения своими руками, необходимо вооружиться следующими советами:

• Чтобы в процессе эксплуатации прибора можно было использовать любое топливо, топочную камеру лучше сделать из жаропрочной легированной стали. Несколько удешевить бюджет работ помогает применение бесшовной стальной трубы марки 20.
• Перед тем, как заносить самодельный агрегат в приготовленную для него котельную, рекомендуется протестировать его на улице, оснастив временным дымоходом. Это даст возможность проверить надежность обогревателя и убедиться в правильности сборки корпуса.
• Основная камера, изготовленная из газового баллона, в состоянии обеспечить продолжительность на протяжении 10-12 часов, т.к. дров в нее входит немного. Изначально небольшое внутреннее пространство пропанового баллона уменьшается после удаления крышки и зольника. Для увеличения показателей котла его можно изготовить из двух баллонов. Это позволит получить достаточно большую топочную камеру для обогрева обширных помещений и увеличить время между закладками дров.
• Дверца зольника должна герметично закрываться, что не даст внешнему воздуху просачиваться внутрь камеры. Это достигается укладкой по периметру дверцы асбестового шнура. Если в котле имеется дополнительная дверца для дозагрузки топлива без съема крышки, она также герметизируется подобным образом.

Стандартные твердотопливные используют дрова, антрацит, опилки, брикеты, торф, каменной и бурый уголь. Особые претензии к качеству топлива обычно не предъявляются. Однако желательно, чтобы топливный материал был максимально сухим, что даст гарантию высокого КПД.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

• Следить, чтобы температура внутри контура не превышала граничных показателей.
• Питающий трубопровод запрещается оснащать запорным вентилем.
• В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
• Вентиляция в помещении должна быть полностью исправной.
• Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

• Сварочный аппарат.
• Приспособления для обработки металла.
• Электродрель.
• Уровень и рулетка.
• Маркер.
• Болгарка.
• Перчатки и защита для глаз.

Приступать к подобной процедуре рекомендуется только людям, имеющим хотя бы небольшой опыт обращения со сваркой и знать, как устроен котел длительного горения. Наличие специальной защитной одежды обязательно.

Также нужно приготовить такие материалы:

• Пустой газовый баллон.
• Металлический лист.
• Асбестовый шнур.
• Стальную трубу диаметром 60 мм.
• Металлические петли и ручки.
• Металлический уголок и вытяжку.
• Базальтовое волокно.

Работа над корпусом чертежи

Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.

В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.

Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой.

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник

Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.

Система подачи воздуха

Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.

Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж

Для того чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха. Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.

Порядок загрузки топлива в ТТ котел:

1. Вначале нужно извлечь ограничитель подачи воздуха.
2. Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
3. Ограничитель установить на прежнее место.
4. Далее следует зажечь спичку и бросить ее в топку.
5. Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

• Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
• Расстояние от топочной двери до стены – не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
• Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной – не менее 70 см.
• Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
• Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: “Как работает регулятор тяги для твердотопливных котлов – виды, принцип работы, преимущества”).
• Все соединительные узлы необходимо уплотнить герметиком.

Схема твердотопливного котла длительного горения

В нынешние времена мало кто из домовладельцев готов приобретать отопительную технику, не разобравшись досконально, за что он платит свои кровные. Это касается и твердотопливных котлов, чей ассортимент достаточно широк. Но одному человеку достаточно знать технические характеристики оборудования, а другому важно понять принцип работы того или иного теплогенератора. Представляем вашему вниманию существующие на данный момент схемы твердотопливных котлов с описанием их работы. Они могут различаться в деталях у разных изделий, но на общий принцип это не повлияет.

Классические твердотопливные котлы

Это самый распространенный вид отопительных установок, сжигающих твердое топливо, их еще называют котлами прямого горения. В силу простоты конструкции данные агрегаты – самые дешевые из всех и потому приобретаются домовладельцами чаще всего.

Также популярны они и среди мастеров – самодельщиков, оттого и чертежи по изготовлению традиционных теплогенераторов отыскать несложно. Агрегаты можно условно разделить на 2 типа:

• энергонезависимые, работающие на естественной тяге дымохода;
• наддувные, с принудительным нагнетанием воздуха.

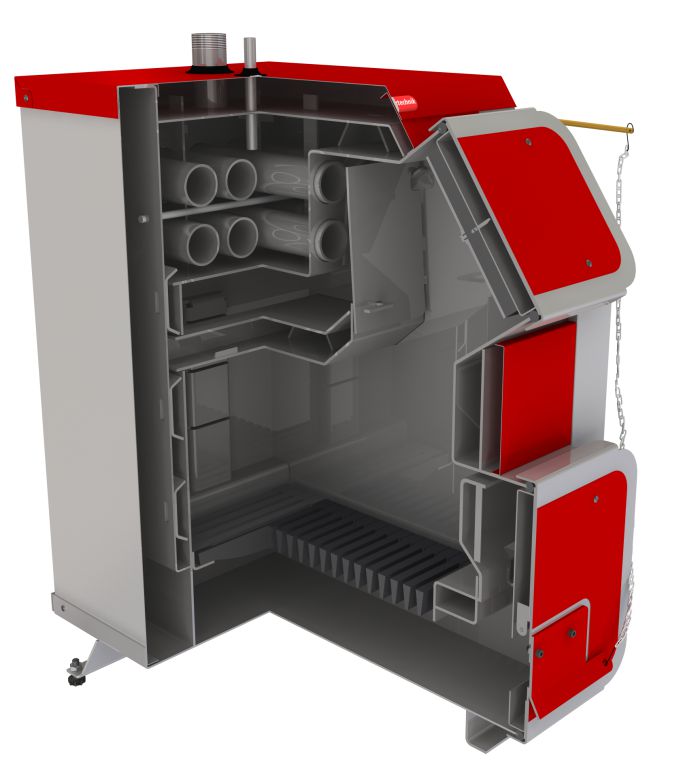

Первые функционируют по принципу обычной печи, только «одетой» в водяную рубашку. Объемная топливная камера располагается над зольником, отделяемая от него колосниками. Воздух из помещения поступает в топку через заслонку в дверце зольника и колосниковую решетку. Его количество регулирует термостат с цепным приводом, ориентирующийся на температуру воды в рубашке котла и управляющий воздушной заслонкой механически. Для лучшего восприятия процесса ниже показана схема твердотопливного котла:

Дымовые газы, выделяющиеся в топке, проходят через жаровые трубы теплообменника, омываемые снаружи водой. В зависимости от конструкции отопителя, продукты горения могут совершить 2 или 3 хода по газоходам, интенсивно обмениваясь теплом с водяной рубашкой. Отдав свою теплоту, газы покидают агрегат посредством дымохода.

Примечание. В приведенной схеме теплогенератора жаровые трубы расположены горизонтально. Есть модели и с вертикальными газоходами, но решающего значения это не имеет.

Энергонезависимые твердотопливные агрегаты не могут похвастать высоким КПД, максимум – 70%. Длительность горения зависит от объема топливника и режима работы, хотя настоятельно рекомендуется использовать их совместно с теплоаккумулятором. Второй тип котлов – более продуктивный, их КПД достигает 75% за счет принудительной подачи воздуха вентилятором. Устройство такой установки хорошо отражает схема работы твердотопливного котла, представленная ниже:

Котлы длительного горения

Данные агрегаты по эффективности не лучше традиционных, их показатели примерно такие же: у атмосферных котлов – до 70%, у наддувных – до 75%. А вот продолжительность горения с одной закладки дров или угля у них и вправду увеличена. Это достигается благодаря следующим техническим решениям:

• увеличенные размеры топливной камеры, куда вмещается вдвое больше дров, нежели в обычный котел;
• способ сжигания нетрадиционный – сверху вниз.

Такие теплогенераторы имеют цилиндрическую форму, поскольку реализовать идею в прямоугольном корпусе вряд ли возможно. Топка наполняется дровами доверху, разжигается сверху, а затем на них с помощью телескопической трубы опускается груз с отверстием для прохода воздуха. По мере прогорания груз опускается, из-за чего воздух все время подается непосредственно в зону пламени. На иллюстрации ниже изображена схема твердотопливного котла длительного горения:

Воздух проходит по телескопической трубе тоже сверху вниз, побуждаемый естественной тягой дымохода либо нагнетаемый вентилятором. Конструкцией не предусмотрен теплообменник, процесс нагрева теплоносителя происходит напрямую, хотя дымовые газы тоже успевают отдать часть своего тепла. Благодаря описанному способу сжигания котел и система отопления могут работать с одной загрузки древесины до 12 часов, а угля – до 2 суток.

Пиролизные котлы

Принцип действия данных теплогенераторов основан на раздельном сжигании в двух камерах, сообщающихся между собой через форсунку из огнеупорного кирпича. В первичной камере, расположенной сверху, тлеют дрова при ограниченной подаче воздуха вентилятором. В результате происходит процесс пиролиза, иначе – газификации, при котором выделяется смесь горючих газов. Она перемещается во вторую камеру, где и дожигается при поступлении вторичного воздуха. Рабочая схема пиролизного котла, работающего на твердом топливе, выглядит следующим образом:

Дымовые газы из вторичной топки попадают в жаротрубный теплообменник в виде вертикальных газоходов, окруженных водяной рубашкой. Там они остывают, передавая тепло воде, и покидают котел через дымоходный патрубок. Производительностью вентилятора управляет электронный блок – контроллер, ориентируясь на показания датчиков давления и температуры.

В целом теплогенератор имеет неплохие показатели эффективности – порядка 80%, но при этом агрегат существенно дороже классического. Кроме того, котел показывает высокий КПД только при работе на сухих дровах, хотя это утверждение справедливо и для других твердотопливных агрегатов.

Котлы на пеллетах

Эта группа теплогенераторов – самая прогрессивная из всех, хотя и самая дорогая. Недешево обойдется как сам отопитель, так и его установка с подключением. Но пеллетные котлы стоят своих денег: они эффективны (КПД – до 85%), полностью автоматизированы и лишены инертности, присущей остальным твердотопливным «собратьям». Поскольку запаса топлива в бункере хватает на 3—7 дней работы, то их можно смело отнести к агрегатам продолжительного горения.

Конструктивно установки схожи с газовыми отопителями, поскольку снабжаются горелками двух типов: ретортной и факельной. На рисунке представлен чертеж твердотопливного котла длительного горения на пеллетах с разными типами горелок:

Организация теплопередачи здесь такая же, как и в других теплогенераторах, — с помощью жаротрубных теплообменников. Высокая эффективность достигается за счет другого: сухого качественного топлива и контролируемого автоматикой сжигания. Но если попадутся влажные либо рыхлые пеллеты, то и КПД агрегата резко снизится.

Для справки. По такому же принципу действуют и автоматические угольные котлы, только горелки в них бывают одного типа – ретортные.

Немного о контурах для ГВС

В силу своих особенностей любые твердотопливные отопители мало приспособлены для прямого нагрева воды на нужды ГВС. Тем не менее некоторые производители все же встраивают в свои изделия второй контур в виде змеевика. При этом схема двухконтурных твердотопливных котлов бывает разной, змеевик может располагаться внутри водяной рубашки и прогреваться от теплоносителя. В других моделях его помещают внутрь топливника либо над ним.

Оптимальный вариант – не помещать теплообменник внутрь дровяного теплогенератора, а готовить воду в бойлере косвенного нагрева, что будет служить одновременно и тепловым аккумулятором. Но приобрести подобное оборудование не всем под силу, поэтому пользователям все еще интересны двухконтурные агрегаты, хотя обеспечить все потребности в горячей воде они вряд ли смогут. Ниже представлена схема установки котла функцией подогрева воды для ГВС:

Заключение

Виды и устройство твердотопливных котлов длительного горения

Для хозяина частного дома, владельца загородной жилой недвижимости особенно актуальным в отопительный сезон становится обслуживание автономной системы отопления. Когда в доме стоит газовый котел особых вопросов работа отопления не вызывает. Газ подается по магистрали постоянно и остается только настроить соответствующим образом автоматику, контролирующую температурный режим в доме. Сложнее дело обстоит для той категории граждан, кто использует для отопления в домашних условиях твердотопливный котел. Данный вид нагревательного оборудования хоть и обеспечивает некоторую независимость от централизованного энергоснабжения, однако требует к себе больше внимания.

Обитателям дома приходится самостоятельно контролировать работу агрегата, принимать непосредственное физическое участие в процессе. Это не всегда удобно и возможно. Кардинально решить проблему позволят отопительные твердотопливные котлы длительного горения, которые сегодня выпускаются многими компаниями, специализирующиеся на котельном оборудовании. Рассмотрим, что собой представляет подобный котел длительного горения, каковые его конструктивные особенности, преимущества и недостатки.

Предпосылки появления котельного оборудования данного вида

Традиционные твердотопливные котлы работают на топливе, которое загружается в камеру сгорания. Это может быть уголь, дрова, торфяные брикеты, пеллеты и другие виды органического топлива. От того насколько часто приходится загружать топливо в камеру сгорания зависит домашний комфорт и уют. В среднем для твердотопливного аппарата, выполненного по классической схеме, для нормального режима работы требуется 2-8 загрузок в сутки. Отлаженная система автоматики берет на себя все основные функции. То как работает само нагревательное устройство, как расходуется топливо, зависит уже от модели и от человека.

Для справки: время, потраченное на нормальную загрузку топливом твердотопливного аппарата в обычном варианте, составляет 3-5 минут. Время горения одной загрузки составляет в среднем 2-4 часа. На подготовку топки к загрузке новой партии дров или угля (уборка золы, зачистка топочной камеры от крупных фрагментов топлива) уходит еще 5-10 минут. Итого: для очередной растопки котла требуется не менее 20 минут. У вас есть ночью это время? Вы можете найти 20 минут своего времени, если вы только пришли в дом после долгого отсутствия?

Работающий котел на твердом топливе этого вида в состоянии длительное время выдавать необходимое для обогрева тепло, значительно увеличивая продолжительность времени между загрузками. Уже одно название этого агрегата говорит о том, что оборудование способно работать бесперебойно длительное время. Принципиальное отличие данного вида отопительных приборов от традиционных моделей твердотопливных котлов заключается в способе горения.

Не всегда есть возможность подбрасывать в очередной раз дрова или уголь в топку. Подобная процедура вызывает дискомфорт, особенно ночью, когда температура за окном стремительно опускается. Загруженное топливо может прогореть во время отсутствия хозяев, что приведет неизбежно к остыванию теплоносителя в контуре.

Попытки оптимизировать способ загрузки дров или угля даже в самый лучший котел за счет автоматической подачи, решают проблему частично. Обустраивать рядом с топливным агрегатом прибор механической подачи угля, значит на ограниченной площади дополнительное место. Шум постоянно работающего ротора или шнека малоприятен. Требовалось найти принципиальное решение проблемы. На фото показан обычный котел, работающий на твердом топливе, оснащенный бункером для автоматической подачи угля.

Одним словом, у людей есть масса причин на то, что бы ставить у себя дома твердотопливные котлы длительного горения. Такая техника сводит к минимуму человеческий фактор, от которого во многом зависит эффективность отопительной системы. Отопительная техника, работающая по данному принципу, появилась чуть более 10-15 лет назад. Тогда только стали появляться первые образцы аппаратов. Многие пытались у себя дома самостоятельно соорудить твердотопливный котел длительного горения своими руками. Главное понять принцип действия отопительного оборудования данного вида.

Котел на твердом топливе длительного горения – принцип действия

С появлением на рынке котельного оборудования нагревательных приборов длительного горения, ситуация с организацией и установкой системы домашнего отопления значительно упростилась. Теперь можно ставить для отопления мощные нагревательные установки, не требующие постоянной загрузки топливом. Котлы длительного горения, сделанные своими руками, не всегда способны полностью удовлетворить потребности обитателей дома.

Глядя на чертежи первых моделей, видно насколько сегодня конструкция агрегатов изменилась. Для примера приводится чертеж типичной нагревательной установки пиролизного типа.

*
Промышленные изделия, в которых производители добавили ряд конструктивных изменений и новшеств, обладают большим технологическим ресурсом, экономичные и более практичные в эксплуатации. Несмотря на существенные технологические и конструктивные изменения, в основе оборудования этого вида остался неизменным принцип действия. Топливо, загруженное в камеру сгорания, особым способом горит не так, как в обычном котле. Сам принцип горения топливной массы в корне отличается. За счет создания определенных условий в топке происходят экзотермические реакции, другие физические процессы, оказывающие влияние на интенсивность горения и длительность выгорания загруженного топлива.

В современных агрегатах используется два способа горения:

• Первый, за счет пиролиза;
• Второй, за счет верхнего способа горения топливного материала.

Процесс пиролиза – связанный с генерацией тепловой энергии, выделяемой в процессе горения угля, дров и других топливных материалов. Основная работа котла заключается в горении древесного газа, генерируемого из тлеющего топлива.

Во втором случае речь идет о верхнем способе горения. Топливо выгорает не снизу вверху, как принято считать, а наоборот, сверху вниз. За счет этого процесса достигается полное выгорание топливного материала, заложенного в топку. Количество выделяемого в результате горения тепла на порядок больше, чем у аппаратов нижнего горения.

Какие виды твердотопливных аппаратов длительного горения существуют

На сегодняшний день в обиходе особую популярность приобрели два вида подобной техники:

• котлы твердотопливные, работающий пиролизным способ;
• агрегаты, рассчитанные на верхний способ загрузки.

Твердотопливные котлы, работающие на основе пиролиза

Рассмотрим первый, самый распространенный и наиболее эффективный вид — пиролизные котлы. Если говорить об этом типе твердотопливного котла, то он представляет собой узкоспециализированный нагревательный прибор. Агрегат представляет собой типичное нагревательное устройство на дровах длительного горения.

Важно! Для работы данного оборудования необходимо использовать только сухие дрова пеллеты, влажность которых не превышает 20%. В противном случае процесс пиролиза не начнется, котел утратит свои основные преимущества и эффективность.

Отличает данные нагревательные приборы конструктивная особенность. Здесь мы имеем дело с двумя камерами сгорания. В первую топку закладываются дрова, где при ограниченном поступлении воздуха начинается процесс тления топливного материала. Далее, из тлеющей древесины происходит интенсивное выделение пиролизного (древесного) газа, который поступает уже во вторую топку. Здесь, при повышенном содержании кислорода нагретый воздух начинает взаимодействовать с древесным газом. Благодаря принципу действия агрегаты, работающие за счет пиролиза, принято называть газогенераторные нагревательные приборы.

Начинается интенсивное горение газообразной смеси, выделяя при этом огромное количество тепловой энергии. Весь процесс протекает достаточно долго. Результатом работы котла становится практически пустая топка. Все, включая мельчайшие частицы золы, горючие летучие соединения, успевают сгореть в топочной камере. За счет такого способа горения пиролизные котлы на твердом топливе длительного горения обладают одним из самых высоких КПД (85%), среди всего модельного ряда твердотопливной отопительной техники.

Основная особенность данного типа котельного оборудования — возможность использовать для системы отопления не только получаемое тепло, но и нагретый пиролизный газ. Дровяной котел может работать, как с водяным отоплением, так и с воздушным.

На заметку: пиролизные устройства имеют две топки. Горение в верхней камере достигается за счет нагнетания дополнительного объема воздуха, поэтому тяга в данном случае является только принудительной.

*
Основные преимущества такого способа работы котельного оборудования заключаются в следующем:

• топливо выгорает полностью;
• значительные по времени промежутки между закладками топливного материала;
• техническая возможность регулировки температуры котловой воды;
• техническая возможность сжигания крупных фрагментов древесины.

Чертежи внутреннего устройства пиролизных котлов позволяют точно представить не только конструкцию самого агрегата, но и вникнуть в принцип работы.

На фото представлен фрагмент работы верхней топки аппарата, где и происходит пиролиз.

К недостаткам данного вида отопительной техники следует отнестись риторически. Основной аргумент противников пиролизных котлов — высокая стоимость оборудования. В сравнении с традиционными приборами, такие модели стоят на треть дороже.

В отличие от обычных твердотопливных приборов, пиролизный котел отопления энергозависим. Принудительный наддув обеспечивается за счет установки дополнительного вентилятора.

Памятка: оборудование пиролизного типа необходимо загружать топливом полностью. В противном случае агрегат будет работать не на полную мощность. Горение будет не одинаковым и не стабильным.

Самый эффективный считается нагревательный агрегат, рассчитанный на обслуживание двух контуров. В данном случае вы получаете автономное отопление и полностью независимую систему горячего водоснабжения. Теплообменник для горячей воды делается из жаропрочной стали или из чугуна, имеющий форму змеевика.

Котлы твердотопливные верхнего сжигания

Вторым типом нагревательной техники подобного рода является котел на твердом топливе длительного горения с верхней загрузкой. В отличие от пиролизных котлов – этот вид отопительного оборудования используется уже не одно столетие. Главное отличие от традиционных твердотопливных котлов, принцип загрузки топлива и основная работа агрегата. Основной эффект достигается за счет сгорания топливного материала с верху вниз. Другими словами:

Топливо начинает гореть именно там, где присутствует кислород. Таким образом, сгорает слой за слоем, начиная с самого верхнего. Одной загрузки хватает на 12-24 часа работы котла. Котел в процессе своей работы полностью выжигает порцию топлива, ожидая очередной загрузки. За счет полноты горения достигается максимальная теплоотдача топлива. КПД некоторых моделей составляет порядка 80%.

Внимание! Что бы избежать закипания котловой воды в теплообменнике, первая закладка дров должна быть небольшой. Ориентировочно топка заполняется на ½ от своего объема. После розжига, спустя 15-20 минут добавляет остатки необходимого объема топливного материала.

Существенным недостатком аппаратов отопления длительного горения является их высокая инертность. Котел теряет свою мощность в момент загрузки очередной партии топлива. Сравнивая с котлами нижнего горения, агрегаты с верхней загрузкой обладают меньшей теплоотдачей. Чертеж-схема показывает внутреннее строение устройства и принцип действия.

*
Современная модель твердотопливного котла длительного горения очень обычно оснащается вентилятором, который нагнетает в камеру сгорания воздух. В большинстве случаев, выпускаемые модели работают на дровах, однако сегодня стало модным топить подобные агрегаты торфяными и древесными брикетами.

Заключение

В завершении анализа характеристик вашему вниманию предлагается видео, на котором показаны твердотопливные котлы длительного горения. Ролик наглядно демонстрирует принцип действия отопительной техники данного вида. Если пиролизные агрегаты представляют собой новое техническое решение, совершенно иной вид нагревательной техники, то аппараты с верхней загрузкой являются устройствами длительного горения в прямом смысле.

Модель, которая представляет наибольший интерес, в плане цены, качества и эффективности – это твердотопливный котел верхнего горения, сверхдлительный, удобный и практичный отопительный прибор.

Так к примеру: твердотопливный агрегат с верхней загрузкой может переварить 50 кг. топлива при единичной разгрузке в течение 31 часа. Котел работал в режиме номинальной нагрузки, давая мощность в 8-10 кВт.

Добиться такого показателя удалось за счет существенных конструктивных особенностей. Топка аппарата имеет цилиндрическую форму. Воздушная масса поступает в камеру сгорания сверху, равномерно распределяясь по всему верхнему слою топливной закладки. Следует отметить один технический нюанс: распределитель воздуха опирается на слой топлива. По мере сгорания слоя, распределитель опускается, достигая следующего слоя топлива.

Там где воздух соприкасается с топливным материалом, горение сопровождается частичным окислением углерода. Продукты горения поступают в верхнюю часть топки, после чего улетучиваются через дымоход наружу.

Главной конструктивной особенностью для данного отопительного оборудования является то, что теплообменником является весь корпус нагревательного агрегата. Котловая вода циркулирует сверху вниз.

Оба типа котлов на твердом топливе являются котлами пиролизного типа, в разных модификациях.

Длительность работы определяется размеров топки, куда помещается топливный ресурс. Котлы этих модификаций имеют высокий КПД, эффективны в плане расхода топлива. Сложная автоматика практически отсутствует, сама конструкция приборов стабильна. Свой выбор вы можете делать самостоятельно, учитывая собственные бытовые потребности. Котлы подобного типа идеально подходят для тех, кто предпочитает больше наслаждаться теплом и уютом, чем заниматься физической работой, загружая дрова в топку обычного нагревательного прибора автономного отопления.

Чертежи твердотопливных котлов длительного горения своими руками

Главная » Отопление » Котлы » Инструкции и чертежи твердотопливных котлов длительного горения своими руками

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Устройство котла фабричного производства

Содержание

1. Определение с параметрами проекта
2. Разные конструкции
3. Чертежи твердотопливных котлов длительного горения своими руками
4. Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий
5. Твердотопливный котел длительного горения своими руками: видео инструкция и выводы
6. Изготовление котла длительного горения своими руками (видео)

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Изготовление котла длительного горения своими руками (видео)

Устройство и принцип работы автоматических и полуавтоматических котлов длительного горения

Доброго времени суток, всем моим читателям! В этом посте я постараюсь кратко и внятно рассказать об автоматических и полуавтоматических котлах на твердом топливе.

Многие люди о них слышали, но далеко не все разобрались в том как они работают.

Начну свой рассказ с полуавтоматических твердотопливных котлов.

Полуавтоматический твердотопливный котел

Полуавтоматический твердотопливный котел длительного горения

Главным элементом, отличающим такие котлы от обычных, является наличие блока управления, который управляет работой вентилятора.

Вентилятор нужен для принудительного нагнетания в котел воздуха и поддержания горения на необходимом уровне.

При помощи изменения частоты вращения вентилятора, можно менять скорость, с которой сгорает топливо.

Следует понимать, что при замедлении сгорания топлива, происходит уменьшение мощности отдаваемой от котла системе отопления.

Это приведет к снижению температуры внутри отапливаемых помещений.

Полуавтоматические котлы могут работать на одной загрузке до нескольких суток, но при этом их мощность снижается настолько, что ее достаточно только для защиты системы от размораживания.

Возможность модулирования мощности позволяет его экономить.

Например, вы можете запрограммировать котел на снижение мощности в то время, когда вы на работе, а перед вашим приездом мощность будет увеличиваться и дома будет становиться теплее.

Или подключить внешние датчики температуры и корректировать работу котла в зависимости от погодных условий.

Устройство полуавтоматического котла

Давайте теперь разберемся в том, как устроен внутри полуавтоматический твердотопливный котел.

Для этого нужно рассмотреть следующий рисунок:

Устройство полуавтоматического твердотопливного котла

Из рисунка видна очень интересная особенность — полуавтоматический котел горит сверху вниз!

Это решение и позволяет держать интенсивность сгорания топлива внутри котла.

Минусом такой схемы горения будет невозможность подкладывать топливо до полного сгорания загрузки.

Некоторые модели котлов не имеют рычага для стряхивания золы в зольный ящик, что также усложняет очистку котла.

Еще одним минусом полуавтоматических котлов с вентилятором является их зависимость от наличия напряжения в бытовой электросети.

На случай отключения света я рекомендую иметь источник бесперебойного питания, который будет поддерживать работу котла и циркуляционных насосов.

Установка полуавтоматического котла

К установке полуавтоматических котлов предъявляются следующие требования:

• Котел необходимо устанавливать в отдельном помещении с приточной вентиляцией.
• Котлу нужно подключать к отдельному дымоходу. Высота и диаметр дымохода рассчитываются отдельно, исходя из необходимой тяги. Начальный горизонтальный участок дымохода не должен быть длиннее 1,5 метров.
• На подаче котла до запорной арматуры необходимо установить группу безопасности, Давление срабатывания группы должно соответствовать рабочему давлению котла.
• При установке котла в закрытой системе отопления, объем расширительного бака выбирается как 15-25 % от полного объема теплоносителя в системе.

Более подробные требования по установке подключению и эксплуатации полуавтоматических котлов написаны в инструкции пользователя, с которой необходимо внимательно ознакомиться.

Автоматический твердотопливный котел

Автоматический твердотопливный котел длительного горения

Автоматический твердотопливный котел отличается от полуавтоматического тем, что в нем контроллер управляет не только частотой вращения вентилятора, но и подачей топлива.

Топливо подается из специального бункера по системе подачи — специальному шнеку.

Такая система чем-то напоминает обычную мясорубку, только вместо мяса здесь топливо.

В качестве такого топлива используется каменный или бурый уголь, в редких случаях используются пеллеты.

Время работы автоматического котла на одной загрузке будет зависеть от емкости бункера и режима работы котла, но, обычно, одной загрузки бункера должно хватать на 3-4 дня работы.

А если, вам нужно уехать на неделю, то можно поставить котел в режим защиты от разморозки и он будет поддерживать минимальную температуру теплоносителя в системе.

Теперь рассмотрим внутреннее строение автоматических котлов.

Устройство автоматического твердотопливного котла

Изнутри автоматические твердотопливные котлы устроены сложнее, чем полуавтоматические.

Горение в автоматических котлах происходит с специальном устройстве — горелке.

Для понимая устройства автоматических котлов посмотрите следующий рисунок:

Внутреннее строение автоматического твердотопливного котла

Как видно из рисунка, топливо в котле автомате сгорает на специальной горелке, зола из которой ссыпается вниз в зольник.

Наличие колосников позволяет топить котел в неавтоматическом режиме.

Стоит отдельно рассказать о том, что для таких отопительных аппаратов нужен уголь определенной фракции (читайте об этом в паспорте котла).

Нагрев теплоносителя происходит в теплообменнике котла. Для того, чтобы котел служил вам долго важно правильно обеспечить необходимый расход теплоносителя через котел и определенную его температуру на обратке котла.

При слишком холодной обратке, теплообменник котла может треснуть (актуально для чугуна) или деформироваться.

В больших системах с длинными контурами, в которых не получается выдерживать достаточно большую температуру на обратке, устанавливают трехходовые термостатические клапаны.

Такие клапаны подмешивают горячий теплоноситель с подачи к холодному теплоносителю обратки.

Установка автоматического твердотопливного котла

Требования по установке автоматических котлов примерно соответствуют требованиям для полуавтоматических котлов, поэтому не буду повторяться.

А если вам необходимо с ними ознакомиться, то смотрите соответствующий раздел статьи выше!

Резюме статьи

Если вы выбираете для своего дома твердотопливный котел длительного горения, то ваш выбор скорее всего будет лежать между автоматическим и полуавтоматическим твердотопливным котлом.

Есть еще одна разновидность котлов длительного горения — пиролизные котлы, но они более дороги и сложны в эксплуатации.

К тому же, одной загрузки будет хватать максимум на 36 часов.

А вот автоматический котел может поддерживать тепло в доме до нескольких дней.

Его основным минусом будет высокая цена, но тут есть компромисс — полуавтоматический котел. Они, чаще всего, на 25-30% дешевле автоматических.

Выбор конкретного котла лучше осуществлять исходя из проекта системы отопления и теплотехнического расчета.

В моем блоге есть калькулятор тепловых потерь, который поможет вам приближенно посчитать потери тепла для вашего здания.

На этом пока все! Пишите вопросы в комментариях!

Частые проблемы и ремонт твердотопливных котлов

Твердотопливный котел представляет собой отопительное устройство, изготовленное из толстолистовой стали или чугуна. Выделение тепловой энергии в установках происходит за счет сгорания твердого топлива (уголь, дрова, торф, кокс, пеллеты). Используются котлы этого типа в частных домовладениях и на промышленных объектах, где отсутствует газопровод. Также они устанавливаются в качестве резервного отопительного оборудования.

Правила эксплуатации

Для того чтобы твердотопливный котел работал безопасно и эффективно, при его эксплуатации следует придерживаться некоторых несложных правил:

1. Устанавливать только на несгораемые материалы. Под основание устройства следует проложить металлический лист толщиной 0,6-1 мм с подложкой из асбестового или базальтового картона толщиной не менее 3 мм. Причем металлический лист должен находиться не только под самим устройством, но и выступать с лицевой стороны на 0,5 м.
2. Не использовать для растопки горючие жидкости.
3. Перед розжигом проветрить топку в течение 10-15 минут.
4. Держать дверцы топки во время эксплуатации плотно закрытыми.
5. Не оставлять на длительное время без присмотра.
6. Производить периодическую очистку дымоходов.
7. По окончании отопительного сезона смазывать подвижные части механизмов устройства графитной смазкой.

Общие проблемы и методы их решения

Котлы твердотопливные могут создавать проблемы для пользователей, суть которых и методы решения приведены в таблице.

Суть проблемы	К чему может привести	Причины появления проблемы	Как устранить
Происходит выделение конденсата из устройства (котел «плачет»)	Сокращается срок службы устройства. Происходит накопление сажи в дымоходе	Низкая температура воды в обратном трубопроводе	Следует следить за тем, чтобы температура теплоносителя в обратном трубопроводе не опускалась ниже 55 градусов. Для этого рекомендуется установить трехходовой смесительный клапан или циркуляционный насос
Перегрев котла	Приводит к закипанию воды	Генерация тепла в количестве большем, чем требуется для обогрева помещения. Происходит чаще всего при остановке циркуляционного насоса при отключении электроэнергии	Приобрести источник бесперебойного питания. Установить теплобак (аккумулирующую емкость), который будет забирать излишнее тепло, а затем, при необходимости, отдавать его
Проникновение дыма из дверки котла в помещение	Приводит к задымлению помещения	Плохая тяга в дымоходе. Используется топливо с высоким содержанием смол (брикеты или дрова из хвойных пород дерева)	Прочистить дымоход механическим способом либо воспользоваться химическими средствами для удаления сажи
Из дымохода вытекает конденсат	Приводит к снижению тяги, оседанию большого количества сажи в дымоходе	Недостаточное утепление наружной части дымохода	Утеплить дымоход
Большой расход топлива	Увеличиваются затраты на обогрев помещения	Низкое качество топлива (высокая влажность или недостаточная калорийность). Большие теплопотери в помещении. Ошибки при проектировании системы или подборе мощности котла	Использовать качественное топливо. Утеплить помещение. Пригласить специалиста для устранения ошибок проектирования
Образование смолистого налета в камере сгорания		Закладка слишком большого объема топлива. Использование некачественного (сырого, излишне смолянистого) топлива. Неисправность измерительной аппаратуры, приводящая к эксплуатации устройства при пониженных температурах	Оптимизировать количество закладываемого топлива. Пользоваться качественным сухим топливом. Ремонт твердотопливных котлов в этом случае заключается в замене измерительных приборов. Удаление смолистого налета производится путем выжигания с использованием сухого дерева при максимально допустимой для котла температуре (90-95˚С) или с помощью специальных катализаторов (SADPAL, KALNIT)
Котел не разогревается до высокой температуры.	Возникает ситуация, когда невозможно прогреть помещение до нужной температуры	Недостаточная тяга в дымоходе. Ошибки в проектировании системы отопления. Скопление большого количества пепла на решетке	Почистить дымоход. Обратиться за помощью к специалисту для наладки системы. Почистить устройство
Появление булькающих звуков.	Закипание воды в котле	Неправильно работает регулятор тяги в дымоходе. Малый теплоотбор. Завоздушивание системы.  Неправильно подобранная мощность устройства	Отрегулировать тягу в дымоходе. Проверить состояние термоклапанов, радиаторов. Устранить воздушные пробки. Обратиться к профессионалам для оптимизации работы системы

Перечисленные выше проблемы характерны для твердотопливных котлов любого типа. Возникают они, как правило, не из-за неисправности самого отопительного устройства, а вследствие неправильной его эксплуатации или неграмотного монтажа системы.

Проблемы котлов длительного горения

В процессе эксплуатации котлов длительного горения, такими, например, являются котлы Stropuva, могут возникнуть следующие проблемы:

1. Детонация. Чаще всего это явление возникает при первом запуске устройства. Процесс сопровождается гудящими звуками и появлением дыма. Причиной детонации является слишком большая тяга в дымоходе. Ситуацию может спасти установка регулятора тяги дымохода. Это приспособление автоматически уменьшает подачу воздуха.
2. Из нижней дверцы вытекает черная смола. Образование дегтя в твердотопливном котле в слишком большом количестве происходит при температуре в камере горения ниже 55 градусов. Проблему в большинстве случаев можно решить путем увеличения заданной температуры на регуляторе котла. В некоторых ситуациях потребуется вмешательство специалиста для балансировки работы системы. Также причиной большого количества смолы может оказаться некачественное топливо.
3. Сгорание топлива происходит быстрее минимального времени. Причина может быть в слишком большом потреблении тепла (несоответствие мощности установки объему помещения) либо в плохом качестве топлива. Проблему может решить установка дополнительного устройства для обогрева, мероприятия по утеплению помещения или переход на использование топлива с большей калорийностью.
4. Плохо регулируется температура. Причина может заключаться в том, что устройство уже работает на все 100% своей мощности или же неисправен регулятор тяги дымохода. Решить проблему помогут мероприятия, описанные в предыдущем пункте или ремонт регулятора тяги.

Проблемы пеллетных котлов

Частой проблемой пеллетных котлов является образование коржей на горелке. В результате этого увеличивается расход топлива, требуется больше времени на обслуживание устройства.

Возникает эта ситуация, как правило, из-за использования топлива низкого качества (высокая зольность, наличие песка).

Приобретение сертифицированных пеллет высшего качества у проверенных производителей легко решает эту проблему.

Проблемы котлов с автоматической системой управления

В устройствах, оснащенных системой автоматики, могут возникать дополнительные проблемы:

1. При работе в автоматическом режиме твердотопливный котел гаснет. Явление может быть спровоцировано коррозией механизма подачи топлива (происходит в случае длительного использования некачественного топлива). Также это может случиться при слишком малом отборе тепла. Устройство не может работать ниже минимальной мощности. После нагревания теплоносителя в котле выше 95˚С автоматика блокирует процесс горения.
2. Устройство гаснет непосредственно после растопки. Причиной такого явления может стать неправильная настройка системы автоматики. В этом случае котел следует заново разжечь и перевести на автоматический режим работы.
3. Не работает механизм подачи топлива. Возможно, произошло попадание постороннего предмета в механизм, заблокировавшего его работу. Следует открыть ревизионное окошко, предварительно отключив электропитание, и удалить посторонний предмет. При обнаружении повреждения перегрузочного шплинта, произвести его замену новым.

Для того чтобы в процессе работы твердотопливных котлов как можно реже возникали проблемы, необходимо строго соблюдать правила их эксплуатации. Ведь в большинстве случаев, неисправности или некорректная работа этих устройств связана с неправильной эксплуатацией или ошибками в проектировании системы отопления.

31.01.2022

Возврат к списку

Твердотопливные котлы длительного горения своими руками: устройство, чертежи

Твердотопливные котлы длительного горения своими руками из кирпича с наличием водяного контура допускается изготавливать с различными конструкциями теплообменника от полосы листового железа или куски труб. Можно рассмотреть некоторые варианты понимания, о чем идет речь.

Кирпичные твердотопливные котлы длительного горения своими руками

Этот вариант сборки под силу даже новичку. Для этого необходима болгарка и умение с ней работать, а также навыки ведения печных и сварочных работ. Хотя можно поступить иначе: подготовить все элементы, подогнать их по размеру, а саму работу доверить сварщику-профессионалу. Поскольку внутри котла будет циркулировать вода, качество сварных соединений должно быть безупречным.

На данный момент существует довольно много вариантов конструкций самих котлов и теплообменников к ним. Каждый из них имеет как преимущества, так и недостатки.

Горизонтальный твердотопливный котел

В основе конструкции данного варианта лежит прямоугольный теплообменник из труб прямоугольного профиля 40 х 60 миллиметров или круглых, диаметр которых 40 или 50 миллиметров с толщиной стенки не менее 3-5 мм. Готовый теплообменник необходимо монтировать в корпус из огнеупорного или огнеупорного кирпича. Твердотопливные котлы длительного горения своими руками обычно начинают создавать из заранее нарезанных отрезков труб необходимой длины.

Основание теплообменника

В сегментах, предназначенных для использования в качестве вертикальных стоек, необходимо вырезать круглые отверстия для труб. Передние стойки оборудованы резаком с четырьмя отверстиями для труб диаметром 50 миллиметров, а задние стойки оборудованы четырьмя отверстиями для труб 50 миллиметров и четырьмя для труб 40 миллиметров. Кроме того, необходимо подготовить отверстие 50 миллиметров под трубы для подачи холодной воды в передней нижней части котла, а также для отвода горячей в верхней части. Все это нужно делать максимально аккуратно, чтобы отверстия получились ровными. С помощью болгарки нужно будет избавиться от всех образовавшихся при нарезке накипи.

Когда подготовка отверстий завершена, можно соединить твердотопливный котел длительного горения, сварив переднюю и заднюю части. Ленты труб для этого нужно установить на ровной поверхности перпендикулярно. После завершения этой работы можно приваривать боковые трубы, поддерживая перпендикулярность граней. При наличии также на участке необходимо сварить участки, предназначенные для подвода и отвода воды, а затем приварить концы прямоугольными профилями. Когда сварочные работы завершены, перед началом установки твердотопливного котла необходимо проверить его на герметичность. Необходимо закрыть нижнее отверстие, а через верхнее налить воду. Если протечек не появилось, то можно переходить к установке.

Котел из листовой стали

Если у вас есть листовой металл, толщина которого 3-5 миллиметров, то можно изготовить теплообменник достаточно простой конструкции. Сварите листы прямоугольных емкостей, по которым будет циркулировать вода, то есть сложную конструкцию из труб замените на более простую, состоящую из двух параллельных емкостей. Готовый теплообменник можно монтировать в кирпичном здании, кладку которого производить по тем же принципам, что и кладку кухонных или отопительных печей. Зазор между теплообменником и кирпичом должен быть не менее сантиметра.

Кладка котла

Размеры теплообменника и котла в целом могут варьироваться в зависимости от площади дома, нуждающейся в отоплении. В данном случае речь идет об использовании двухтрубной системы отопления, где применяется естественная циркуляция. Чтобы выложить самодельный твердотопливный котел длительного горения, предварительно необходимо залить бетонный фундамент, размеры которого соответствуют размерам будущей постройки. При укладке сам теплообменник следует ставить так, чтобы он устанавливался не горизонтально, а с подъемом к месту входа горячей воды. С помощью уровня котел устанавливается так, чтобы все точки верхней части теплообменника находились ниже места входа воды. При этом перепад уровней должен быть не менее сантиметра. Так будет исключено создание воздушной пробки в котле при заполнении системы водой, а также улучшится циркуляция.

Устройство твердотопливных котлов длительного горения предполагает выполнение кирпичной кладки по всем правилам, с соблюдением перевязки швов. Для такой конструкции кирпичная стена должна быть на 2-3 см выше труб теплообменника. Сверху котел накрыт штатной чугунной плитой, которая установлена ​​так, чтобы при необходимости ее можно было легко демонтировать для очистки топки от копоти, что предотвращает снижение ее КПД. Дымоход можно выложить из того же кирпича или установить из металла.

Вертикальный котел

Этот вариант больше ориентирован на размещение теплообменника в вертикальной плоскости. Такие твердотопливные котлы длительного горения своими руками целесообразно конструировать в том случае, когда предполагается их использование исключительно для отопления. Для такого варианта теплообменник можно сделать из листовой стали достаточной толщины. Для улучшения циркуляции теплоносителя, а также для повышения эффективности его нагрева, можно в таком котле сделать обратный ввод спереди. Для увеличения теплоотдачи боковые полки могут быть выполнены из труб. Внизу и вверху к задней полке необходимо приварить отрезки труб, между которыми устанавливаются трубы диаметром 32-40 мм. Эта конструкция более сложная, но КПД устройства заметно возрастает.

Монтаж теплообменника

Чертежи твердотопливных котлов длительного горения позволяют представить, как должна выглядеть вся конструкция. Теплообменник такого устройства монтируется на прочном фундаменте из бетона, на котором предварительно укладывается поддувальная камера по размеру топочной камеры из глиняного или огнеупорного кирпича, а над ней должна быть установлена ​​колосниковая решетка. Твердотопливные котлы длительного горения раскладываются после установки теплообменников. Стенки топки выкладываются из огнеупорного кирпича. При этом необходимо смонтировать две дверки: нижняя находится на уровне колосника, и предназначена для очистки топки от отходов и золы, а также для розжига топлива снизу, а верхняя – предназначен для чистки верха топки и загрузки дров.

Дымоход

Котлы твердотопливные отопительные длительного горения обязательно оборудованы дымоходом, высота которого должна быть не менее пяти метров. Труба может быть установлена ​​или смонтирована непосредственно на котле, сделана накладной или упакована или встроена в фундамент рядом с котлом. Прокладка труб должна производиться одновременно с кладкой стен котла или должна быть установлена ​​керамическая, металлическая или асбестоцементная труба.

Руководство по прибору и топливу

Некоторые приборы, работающие на твердом топливе, могут быть очень похожими по внешнему виду, и разные приборы оптимально работают на разных видах топлива. Объяснены все приборы, а также идеальные виды топлива для использования:

Открытые камины

Они обычно включают в себя открытую решетку, вентиляционное отверстие внизу и противопожарную защиту с единственной целью обогрева помещения, где находится камин. расположен. Двойной уголь для дома идеально подходит для малых и средних открытых каминов, а тройной уголь для дома идеально подходит для всех открытых каминов малого, среднего и большого размера. Тем не менее, домашний уголь не разрешен для зоны противодымной защиты .

Предстоящий в мае 2023 года запрет  в Англии на продажу бытового угля поднял вопросы об альтернативных бездымных видах топлива. Мы также поставляем Maxiflame Plus, Newburn, Homefire Ovals и Ecoal 50, которые идеально подходят для открытых каминов. Хотя антрацит, тайбрит и фурнацит могут достаточно хорошо гореть на открытом огне, существуют экономичные альтернативы.

Дрова подходят для открытого камина, но более эффективно горят в дровяной горелке или многотопливной печи.

Идеальное топливо: House Coal Doubles, House Coal Trebles, Homefire Ovals, Maxiflame Plus, Newburn, Ecoal 50
Подходящее топливо: Premier Logs, Blazeaway Long Burn Logs, выдержанные дрова

Многотопливные печи имеют приподнятую решетку для стекания золы в пылесборник и подходят для сжигания бездымного топлива или дров. Поскольку бездымное топливо зависит от источника воздуха, поступающего снизу, для эффективного горения, многотопливные печи будут включать дополнительный вентиляционный клапан перед отсеком зольника. Домашний уголь не рекомендуется использовать в многотопливных печах, если он не одобрен производителем из-за летучих выбросов, которые они производят.

Некоторые модели оснащены задним бойлером, который подает тепло в систему горячего водоснабжения и центрального отопления. Существует широкий спектр видов топлива, подходящих для многотопливной печи.

Идеальное топливо: Homefire Ovals, Maxiflame Plus, Newburn, Ecoal 50, Taybrite, Maxibrite, Premier Logs, Blazeaway Long Burn Logs (маленькие печи), Flaming Logs (маленькие печи), выдержанные дрова
Подходящее топливо: антрацит Маленькие орехи, антрацит Большие орехи, фурнацит, полена длительного горения Blazeaway (средние печи), пылающие поленья (средние печи)

Дровяные горелки

Дровяные горелки содержат плоскую платформу. Поскольку дрова в большей степени зависят от воздуха, поступающего сверху, они будут более эффективно гореть на слое золы в дровяной горелке. Для обеспечения оптимальной производительности и продления срока службы дровяной горелки мы настоятельно рекомендуем Premier Logs . Некоторые модели дровяных горелок включают задний котел, который подает тепло в систему горячего водоснабжения и центрального отопления.

Уголь и бездымное топливо не подходят для дровяных горелок, они не будут эффективно гореть. Дровяную горелку следует использовать только для сжигания дров.

Идеальные виды топлива: Дрова высшего качества, Дрова с приправами, Дрова Blazeaway Long Burn, Пламенные поленья

Обогреватели

Некоторые обогреватели могут быть очень похожи внешне на многотопливные печи. Печи-обогреватели спроектированы с единственной целью – обеспечить тепло, которое будет циркулировать в системе горячего водоснабжения и центрального отопления, с дополнительным бонусом в виде настоящего огня внутри вашего дома. Общие марки включают Rayburn и Parkray. Они предназначены для работы на бездымном топливе. Phurnacite дает наилучшие результаты, хотя Homefire Ovals и Ecoal 50 также могут достаточно хорошо гореть в обогревателе.

Идеальные виды топлива: Антрацитовые маленькие орехи, Антрацитовые большие орехи, Максибрит, Тайбрит, Фурнацит
Подходящие виды топлива:  Maxiflame Plus, Newburn, Homefire Ovals, Ecoal 50

Плиты на твердом топливе

плиты предназначены для приготовления пищи, некоторые плиты также обеспечивают центральное отопление и горячую воду. Распространенными производителями являются Aga и Rayburn. Крупные орехи антрацитового цвета идеально подходят для плит Aga из-за длительного горения, которое они создают. Кроме того, Phurnacite предлагает превосходную производительность для всех кухонных приборов.

Идеальные виды топлива: Маленькие орешки антрацита, Большие орешки антрацита, Максибрит, Фурнацит
Подходящие виды топлива: Тайбрит, Premier Logs

с единственной целью обеспечить систему центрального отопления достаточным количеством тепла для обогрева всего дома. Твердотопливные котлы могут располагаться как в жилом помещении, кухне, так и в котельной. Обычно они отапливаются бездымным топливом, хотя дрова также подходят для котельных.

Ideal Fuels:  Anthracite Small Nuts, Anthracite Large Nuts, Taybrite, Phurnacite
Suitable Fuels: Maxibrite, Premier Logs, Seasoned Firewood



Pizza Ovens

There are a wide range of pizza ovens, будь то современная портативная печь для пиццы или традиционная кирпичная печь для пиццы. Они предназначены для поглощения огромного количества тепла! Для достижения наилучших результатов высушенная в печи древесина твердых пород даст печам для пиццы топливо, которого они жаждут, чтобы предложить лучший вкус. Время нагрева печи для пиццы обычно занимает до часа, но при оптимальной температуре приготовление пиццы может занять до двух минут.

Идеальные виды топлива: Пылающие полена, дрова Premier



Костровые ямы

Пылающие поленья идеально подходят для небольших костровых ям. Для больших костровых ям хорошо подходят Flaming Logs и Premier Logs, а затем, когда у вас будет прочная основа, вы можете включить выдержанные дрова. Если у вашего костра есть решетка на дне, и вы ищете это продолжительное красное свечение, вы можете добавить в смесь бездымное топливо Maxiflame Plus или Newburn. Другие виды бездымного топлива (хотя и пригодные) лучше всего использовать для закрытых приборов. В то же время домашний уголь будет выделять много дыма, поэтому не рекомендуется использовать его в группе. Избегайте плохо выдержанных дров!

Идеальные виды топлива: Flaming Logs, Premier Logs, Seasoned Firewood, Blazeaway Long Burn Logs
Подходящие виды топлива:  Maxiflame Plus (костровые ямы с решеткой) Newburn (костровые ямы с решеткой)

Chimineas

2 3

Чиминеи изготавливаются из самых разных материалов, обычно из глины, но иногда из нержавеющей стали, меди и чугуна. Flaming Logs идеально подходят для запуска chimineas, а затем, когда у вас появится красное свечение, вы можете добавить Premier Logs или Blazeaway Long Burn Logs. Приправленные дрова также можно добавить, как только вы создадите прочную основу, но они будут дымиться, если вы примените их слишком рано.

Идеальные виды топлива: Пылающие полена, полена Premier, дрова Blazeaway Long Burn, дрова с приправами



Горячие ванны на дровах по всей стране после неустойчивой стоимости энергии в 2022 году. Эти умные конструкции включают дровяную печь, которая помогает максимально увеличить сгорание тепла и свести к минимуму потери тепловой энергии без необходимости использования электрических компонентов. Существует также дополнительный бонус в виде аромата горящих дров, который вы не получите в электрической гидромассажной ванне.

Ideal Fuels: Premier Logs



Самотечные котлы

Считавшиеся одной из лучших печей  в 70-х и 80-х годах, автономные самотечные котлы были очень эффективным источником центрального отопления. Trianco был самой распространенной маркой; они включали бункер над топкой и рычаг для подачи антрацитовых зерен / бобов в котел. Вентилятор с термостатическим управлением способствует горению для обеспечения горячей водой и центральным отоплением. Они были сняты с производства как минимум на пару десятилетий, в результате спрос на антрацитовые зерна / бобы снизился.

Идеальные виды топлива: Зерна антрацита



Экодизайн

По закону должны быть готовы новые приборы для работы на твердом топливе с 1 января 2022 г. Экодизайн 4

3. Однако вам не нужно модифицировать или заменять существующее устройство. Бездымное топливо и высушенные в печи поленья будут гореть эффективнее в приборе Ecodesign, вы будете расходовать значительно меньше.

Пожарная и дымоходная безопасность

Чтобы свести к минимуму риск отравления угарным газом и пожара в дымоходе, мы предлагаем этот совет –

– Не храните дрова или другие легковоспламеняющиеся материалы рядом с вашей печью
– Избегайте дров с влажностью выше 30%
– Не храните оставлять без присмотра горящее пламя
– При необходимости использовать пожарный щиток на открытом огне
– Регулярно очищать зольник
– Чистить дымоход не реже одного раза в год, не менее двух раз в год, если вы сжигаете домашний уголь или дрова, и не менее четыре раза в год, если вы топите плохо выдержанными дровами
– Использовать датчики дыма и угарного газа
– Раз в год проводить техническое обслуживание печи

автоматизированные, твердотопливные и другие разновидности

Содержание статьи:

• Преимущества эксплуатации угольного котла
• Основные типы угольных котлов
• Материалы для изготовления корпуса
• Основные критерии выбора угольного котла
• Принцип работы угольных котлов
• Особенности установки
• Руководство пользователя

Твердотопливные отопительные приборы работают на длиннопламенном, каменном, буром угле, антраците и прессованных брикетах. Популярность оборудования связана с дешевизной монтажных работ, отсутствием необходимости оформления проектной документации. Угольный котел можно использовать для отопления, горячего водоснабжения или приготовления пищи при наличии варочной поверхности.

Преимущества эксплуатации угольного котла

Угольные котлы способны работать на одной закладке топлива до 2 суток

Современные автоматические и полуавтоматические модели отличаются рядом преимуществ:

• длительная работа на одной топливной закладке – от 24 до 48 часов;
• экономичный расход топливного материала – на уголь потребуется в 1,5 раза меньше дров и в 2-3 раза меньше пеллет;
• возможность эксплуатации автомата в течение недели;
• снижение себестоимости 1 кВт тепловой энергии;
• экономичность – угольное топливо занимает второе место по дешевизне после газа;
• КПД в зависимости от модели – от 55 до 90%;
• незначительное количество дыма при розжиге – при работе не заметно.

Для кладки в топку можно использовать дрова, бурую древесину теплотворной способностью от 4500 до 7000 кВт/кг и антрацит теплотворной способностью от 7500 до 9500 кВт/кг.

недостатки

При установке угольного котла необходимо смонтировать и утеплить дымоход

При выборе твердотопливного агрегата стоит обратить внимание на недостатки его эксплуатации:

• обустройство вентилируемой котельной по нормам пожарной безопасности;
• трудозатраты на организацию дымохода;
• потребность в сухом отсеке для хранения угля;
• риски засорения дымохода и возможность его очистки только специальными установками и реагентами;
• снижение мощности устройства в случае влажных угольных материалов;
• Испаряемость котлов с тягодутьем и автоматикой.

Использование дров и опилок влияет на мощность агрегата – показатель падает на 25-30%.

Основные типы угольных котлов

Угольные радиаторы можно подобрать по принципу действия и способу сжигания топлива.

Модели автомобилей

Автоматический котел с бункером для угля

Для управления агрегатом используется микропроцессор, подключенный к системе регулирования. Автоматические типы котлов работают на углях фракцией до 50 мм, поддерживают длительное горение за счет вентиляторных нагнетателей. Продукты сгорания выводятся через тяговую систему. Загрузка топлива осуществляется автоматически через бункер с помощью шнекового конвейера. Особенности оборудования с автоматикой включают в себя:

• снижение стоимости отопления – за 1 кВт тепла нужно платить от 50 до 80 копеек в зависимости от региона;
• экономичность расхода угля – в 1,5-2 раза меньше стандартных моделей;
КПД
• – реальный показатель КПД 80-90%;
• полное сгорание топлива на 3-4 сутки после закладки;
• комплектация баком, рассчитанным на 2-7 суток использования топлива.

Дым в автоматических приборах виден только в момент воспламенения.

Пиролизные котлы

Сравнение принципа работы обычного и пиролизного твердотопливного котла

Отличием пиролизного угольного котла является система длительного горения. Это осуществляется через две печи. В основном сжигается уголь, во вторичном – пиролизные газы. Устройство работает следующим образом:

1. Kindle Boiler Заслонка открывается полностью, затем с помощью небольшого количества сухих дров поджигается уголь фракцией 0,5-2 см.
2. Первичное сгорание топлива. Достаточно 15-20 минут.
3. Перевод в режим пиролиза. Вам нужно будет закрыть затвор и установить режим.

Реакция пиролиза начинается, когда температура в печи достигает 450-600 градусов.

Длительное горение

Загрузка очередной порции топлива возможна только при полном сгорании предыдущей

Конструкция оборудования усложнена теплообменником над топкой. Тип горения также отличается от стандартных вариантов – уголь начинает воспламеняться сверху. По сравнению с моделями прямого сжигания котлы отличаются:

• КПД – топливо загружается в 2 раза меньше;
• с использованием только сухого угля для предотвращения образования конденсата;
• невозможность дозаправки – рекомендуются слабоспекшиеся породы;
• повторная закладка только при полном сгорании первой.

Марка угля указывается в инструкции производителя.

Прямого сжигания

Котлы прямого сжигания дешевле, но имеют более низкий КПД и более высокий расход топлива

Недорогие варианты, которыми можно обогреть небольшой дом или дачу. Процесс горения происходит снизу, огонь постепенно распространяется по топке. Теплые воздушные массы движутся вверх, нагревая теплообменник, а затем водяной тип контура.

Для моделей прямого сжигания максимальный КПД составляет от 70 до 75%. Это связано с медленной теплоотдачей нагретых воздушных масс и быстрым их удалением через дымоход.

Материалы для изготовления корпуса

Производители выпускают нагревательные элементы в корпусах из различных материалов.

Сталь

Твердотопливные котлы в стальном корпусе

Недорогие варианты из тонких листов. Качественные котлы изготавливаются из жаропрочного или высокоуглеродистого металла толщиной 4 мм. К преимуществам котлов в стальном корпусе относятся:

• устойчивость к колебаниям температуры и давления;
• простота транспортировки и монтажа;
• ремонтопригодность – трещины обрабатываются сварочным аппаратом.

Недостатками аппарата являются риски коррозии теплообменника, истончение и обгорание стенок, невозможность увеличения мощности.

Чугун

Корпус изготовлен из чугуна, срок службы которого более 25 лет

Котел в чугунном корпусе выполнен на основе литых пластин, соединенных болтовым способом. Стыки деталей обрабатываются термостойким герметиком. Благодаря конструкции можно добавлять секции для увеличения мощности. К преимуществам котельных установок относятся:

• устойчивость к коррозии;
• длительная эксплуатация – около 50 лет;
теплоемкость
• за счет свойств чугуна и небольшого теплообменника;
Ремонтопригодность
• – достаточно заменить или добавить раздел.

Недостатками чугунного корпуса являются растрескивание при температурных колебаниях, низкий КПД и односторонний теплообменник.

Основные критерии выбора угольного котла

Угольные котлы – лучший вариант для домов, где есть магистраль отопления индивидуального типа. При покупке агрегата необходимо учитывать несколько критериев:

• Показатель эффективности. В вариантах с прямым сжиганием она составляет 65-75 %, с длительным горением – от 78 до 84 %, с пиролизом – от 85 до 92 %.
• Работа в автономном режиме. Только пиролизные устройства являются полностью автономными.
• Время заполнения. В котлы прямого горения уголь добавляют один раз в 6-10 часов. При наличии автоматического бункера топливо подается в установки длительного сжигания один раз в 2 дня, а в пиролизные – один раз в 4-7 дней. Модели без автоматики с длительным режимом дозаправки каждые 12-18 часов, с пиролизным дожиганием – каждые 24-30 часов.
• Допустимая влажность топлива. Системы длительного сжигания совместимы с углем влажным на 20-30%, прямым – на 30-50%, пиролизным – на 7-15%.

• Оптимальный размер фракций. В пиролизный котел помещают уголь 5–25 мм, на длительное сжигание – 25–50 мм, на прямое сжигание – 60–80 мм.
• Количество цепей. Устройства, имеющие один контур, можно подключать только к теплотрассе. Двухконтурные модификации работают на отопление, теплые полы, подключаются к горячему водоснабжению.
• Емкость топки. Чем больше отсек, тем реже нужно будет закладывать уголь.
• Наличие утеплителя снаружи. Утепленные котлы сохраняют больше тепла, не ломаются при скачках температуры.
• Наличие подкладки. Печь с футеровкой экономична, так как в зависимости от мощности потребляет на 25-45% меньше топлива.
• Система безопасности. Обеспечивается внешним теплообменником, независимым контуром охлаждения с аварийным термоклапаном.
• Наличие отопителя. В конструкцию комбинированных агрегатов входит подогреватель, который будет работать после сжигания топлива и понижения температуры теплоносителя.

Для удобства контроля и контроля температурного режима котлы оснащены терморегуляторами, погодозависимыми устройствами, системами самоочистки.

Принцип работы угольных котлов

Схема работы твердотопливного котла

Стандартный угольный котел имеет вид цельного корпуса с футеровкой. Для уменьшения теплопотерь используется слой теплоизоляционного материала.

В передней части помещения расположены три отсека с противодымными крышками. Нижний отсек представляет собой зольник. На задней панели внизу находится регулируемое отверстие — оно создает естественную или принудительную тягу. Центральная камера представляет собой топку, куда закладывается уголь.

Решетка предназначена для разделения нижнего и центрального отсеков, создания постоянного тока воздушных масс и удаления продуктов горения. При реакции горения потоки теплого воздуха по трубам идут в верхний отсек и нагревают теплообменник. Нагретая вода направляется по трубам на отопление и ГВС. Температурные параметры выбираются цепным регулятором или электронным механизмом.

Агрегаты с ручной регулировкой необходимо закладывать 4-6 раз в сутки, поэтому контролировать температуру в ночное время проблематично. Автоматические котлы оснащены вспомогательным топливным баком. От одной закладки уголь может работать до недели. Температура охлаждающей жидкости не меняется.

Особенности установки

Мощность котла в зависимости от площади дома

Установка твердотопливных котлов осуществляется без разрешения надзорных служб. Пользователям нужно будет соблюдать несколько правил:

• В жилом помещении лучше не устанавливать блок – будет выделяться пыль, копоть и копоть. Допускается установка в коридоре, санузле, на кухне, в санузле.
• Для моделей мощностью 60-150 кВт на основании СНиП 42-01-2002 необходима котельная объемом 15 м3 и высотой потолков 2,5 м.
• Системы дымоудаления и вентиляции организуются в обязательном порядке.
• Котлы мощностью до 50 кВт ставятся на стяжку, свыше 50 кВт – на индивидуальный бетонный фундамент с выступом 25 см от корпуса.
• Вентиляция выполнена в виде приточного отверстия напротив котла. Также необходима решетчатая вытяжка.
• Дымоход изготавливается из труб сечением 150-200 мм2. Он не должен иметь изгибов, наклонов.
• Обвязка осуществляется с помощью байпаса или трехходового клапана, настроенного на температуру воды 50-55 градусов.
• Оптимальный параметр давления в контуре 1 бар.

Возврат и подача самотечной линии ведут непосредственно к котлу.

Руководство пользователя

Сначала в топку закладывается бумага, затем дрова и уголь

К каждому агрегату прилагается инструкция по растопке и эксплуатации угольного агрегата. Вне зависимости от марки производителя существуют общие правила использования котла прямого сгорания:

1. Растопить котел, бросив в топку немного угля.
2. Положите бумагу и мелкие щепки поверх камня.
3. Подожгите бумагу. Из него огонь пойдет на дрова, затем в верхний слой угольного материала.
4. После образования корочки раздавите верхний слой кочергой. Это облегчит проникновение воздуха в нижний слой.

Дальнейшие работы включают опрокидывание угля, дробление спеченных кусков и удаление шлака.

Котлы угольного типа – экономичное решение для частного дома и дачи. За счет длительного горения топлива поддерживается комфортная температура в течение нескольких часов. Перед покупкой нужно обратить внимание на тип устройства и его характеристики.

Печи, комнатные обогреватели, котлы – многотопливные для бурого угля, брикетов, дров, угля

• Брикеты Rekord
• Камины
• Печи и котлы Современные твердотопливные печи
  9027 соответствуют самым высоким требованиям. Они безопасны, имеют правильную форму и просты в использовании. Сложная технология сжигания делает их работу особенно эффективной и с низким уровнем выбросов.

  Многотопливный: гибкий и удобный

  Известные производители предлагают широкий ассортимент высококачественных отопительных приборов, одобренных и протестированных для работы с древесными и буроугольными брикетами. Это позволяет оптимально использовать преимущества каждого вида топлива и разумно их комбинировать. Убедитесь, что в нижней части топочной камеры установлена ​​решетка и имеется зольник.

  Принципиальное различие можно провести между так называемыми однокомнатными каминами, такими как дровяные печи и отопительные камины, и твердотопливными котлами с отопительным контуром («система центрального отопления»). Возможна также комбинация с системой солнечного отопления, подключенной через буферный накопитель. Специалисты называют это «гибридной системой отопления».



  Индивидуальные решения

  Будь то автономный или вспомогательный обогреватель, камин для одной комнаты или отопительный котел или объединены в современную гибридную систему:

  Твердотопливное устройство для сжигания буроугольных брикетов можно гибко использовать разными способами — в соответствии с вашими требованиями и потребностями. Спросите вашего специализированного дилера о компонентах и ​​системных решениях!

  Однокомнатные камины

  Многотопливная печь

  Печь на твердом топливе, также называемая скандинавской печью или многотопливной печью, является идеальным источником тепла для всех тех, кто хочет получить опыт «огня» в своем доме, быстро и дешево и без больших строительных работ. . Отдельностоящая печь представляет собой серийный камин с металлической основной конструкцией. Покрытые металлом, керамикой или мыльным камнем доступны самые разнообразные формы и цвета.

  Камера сгорания обычно облицована минеральным материалом и должна иметь решетку или желоб камеры сгорания с качающейся решеткой. Кроме того, для использования буроугольных брикетов целесообразно использовать аппарат с большим зольником.

  Печи на твердом топливе сравнительно быстро отдают тепло в помещение в виде лучистого и конвективного тепла. Воздух для горения может подаваться через помещение установки или снаружи здания.


  Краткий обзор

  • Низкая цена
  • Простая установка
  • Быстрое тепловыделение
  • Можно взять с собой при переезде

  Буржуйки/угольные печи

  Буржуйка или угольная печь – младший брат дровяной печи. При значительно упрощенном дизайне практическая полезность является главной особенностью. Некоторые приборы, которые ошибочно также называют «всеядными», могут сжигать продукты из каменного угля в дополнение к древесным и лигнитовым брикетам. Внимательно проверьте спецификации производителя в этом отношении!

  Буржуйка (также называемая «обогреватель») изготавливается из стали или чугуна и обычно не имеет снаружи поверхностей для хранения минералов. Компактная камера сгорания выполнена в виде плоского или засыпного топления без смотрового стекла или со смотровым стеклом меньшего размера, чем у обычной дровяной печи.

  Краткий обзор

  • Очень низкая цена
  • Малый размер
  • Очень прочный
  • Мобильный

  Названия Печи / Врезные печи

  Будь то современный минимализм или традиционный деревенский стиль: изразцовая печь является воплощением хорошего самочувствия и уюта. Изразцовая печь с горячим воздухом, также называемая накопительным нагревателем, состоит из металлической камеры сгорания или нагревательной вставки заводского изготовления с расположенным за ней теплообменником. Он находится в индивидуально закрытой, изготовленной вручную нагревательной камере из минеральных материалов (например, плитки, шамота и т. д.).

  Камера сгорания, как правило, облицована минеральным материалом и, в зависимости от типа аппарата, имеет плоское или лотковое горение. Важно: Чтобы иметь возможность оптимально сочетать древесные и буроугольные брикеты, уже на этапе планирования следует выбрать отопительную вставку с колосниковой решеткой и зольником. Спросите производителя печей об устройствах, одобренных для работы с буроугольными брикетами.

  В зависимости от конструкции и используемых материалов изразцовая печь сохраняет тепло значительно дольше, чем дровяная печь. Также, в зависимости от установки, может одновременно отапливаться несколько помещений.

  Краткий обзор

  • Установка производителем печи
  • Индивидуальный дизайн
  • Несколько комнат можно отапливать
  • Хороший аккумулятор тепла

  Отопительные камины

  Отопительные камины являются разумной альтернативой “открытым каминам” и характеризуются значительно лучшим использованием энергии и более низкими выбросами загрязняющих веществ. Отопительный камин состоит из металлической камеры сгорания (топливной топки) заводского изготовления с большим окном. Убедитесь, что у него есть решетка и зольник для «смешанного топлива», чтобы вы могли комбинировать дрова и брикеты.

  Отопительный камин имеет корпус ручной работы или устанавливается в виде заводского конструктора. Топка и тепловыделение сравнимы с дровяными печами, при условии, что теплообменник установлен после камеры сгорания.

  Краткий обзор

  • Жестко установленный компонент
  • Огонь виден
  • Индивидуальный дизайн или конструктор
  • Больше полезного тепла, чем в открытом камине

  Плиты/Плиты

  В последние годы возродились современные твердотопливные плиты, называемые также «угольными» или «дровяными». В основном они используются для приготовления пищи и выпечки и в то же время отдают тепло помещению, где стоят. У плит часто есть регулируемая по высоте решетка. Его положение определяет количество топлива и время горения.

  Ассортимент, одобренный для древесных и буроугольных брикетов, обеспечивает высочайший уровень комфорта и гибкости. За информацией обращайтесь к своему специализированному дилеру.

  Краткий обзор

  • Для приготовления пищи и выпечки
  • Также доступны плиточные серии
  • Также обогрейте комнату, где они стоят
  • Огонь виден

  Пеллетные печи

  Благодаря своей поверхности, особому размеру и консистенции пеллеты нельзя сжигать в обычных печах для дров и буроугольных брикетов. Мелкие пеллеты требуют пеллетного оборудования, специально разработанного для этого вида топлива.

  Из топливного резервуара пеллеты механически транспортируются к устройству сжигания, где они воспламеняются. Правильное количество топлива подается автоматически в зависимости от заданной требуемой тепловой мощности. Пеллеты горят с явно меньшим пламенем, чем дрова или брикеты. Скорость горения регулируется вентиляторной системой. Шум, создаваемый вентилятором, сильно различается в зависимости от производителя и конструкции. В отличие от большинства дровяных печей, для работы пеллетной печи, как правило, требуется электроэнергия.

  Прежде чем вы решите купить печь на пеллетах, вам следует тщательно проверить ситуацию с поставками пеллет в вашем регионе.

  Краткий обзор

  • Высокая степень автоматизации
  • Меньшее пламя
  • Топливо нельзя комбинировать
  • Требуется электроэнергия

  Твердотопливные котлы и системы отопления

  Твердотопливные котлы / угольные котлы

  Если основной целью является постоянное и экономичное производство тепла, напр. для индивидуального дома разумной альтернативой являются современные твердотопливные котлы и котельные установки. Они позволяют использовать природные источники энергии, такие как бурый уголь и древесина, в больших масштабах и могут быть интегрированы в замкнутые контуры отопления. Обычно это делается с помощью буферного хранилища. В зависимости от модели также возможно использование в качестве самотечной системы отопления.
  Современные твердотопливные котлы, угольные котлы или брикетные газификаторы отличаются особенно эффективным сгоранием с низким содержанием вредных веществ. Благодаря высокому КПД современного отопительного котла для выработки такого же количества тепла требуется значительно меньше топлива по сравнению с более старыми котлами.

  Как и в системе центрального отопления на жидком топливе, температуру в различных помещениях можно индивидуально и удобно регулировать с помощью системы управления водяными радиаторами или системой обогрева пола. Также возможно интегрировать котел на твердом топливе в существующую систему отопления, например. с конденсационным масляным котлом и системой солнечной тепловой энергии для создания инновационной гибридной системы. Таким образом, современный брикетный котел обеспечивает не только дешевое тепло, но и максимальный комфорт, гибкость и независимость.

  Краткий обзор

  • Система центрального отопления с водяным контуром
  • Для домов, квартир и коммерческого использования
  • Очень низкие расходы на отопление
  • Тепло в течение многих часов благодаря большим камерам наполнения
  • Простота использования
  • Можно объединить в систему

  Эффективный и малоэмиссионный



  Forster FK 16-B «Буроугольный брикет»

  • Номинальная полезная теплота 16 кВт
  • Коэффициент полезного действия 91%
  • Требования к дымоходу 10 Па
  • Соответствует 2-й ступени
    1-й БИМЩВ

  Forster Heiztechnik
  Inselstraße 4
  03149 Forst

  Телефон: +49 (0) 3562 – 66 20 72
  Эл. Ullmann UK ABK 24


  • Номинальная полезная теплота 24 кВт
  • Коэффициент полезного действия 90%
  • Требования к дымоходу 11 Па
  • Соответствует 2-й ступени
    1-й БИМЩВ

  Ullmann Haustechnik
  Niedergrumbacher Str. 3a
  01723 Grumbach

  Телефон: +49 (0) 35204 – 65 53 0
  Эл.

• Номинальная полезная теплота 26 кВт
• Коэффициент полезного действия 86%
• Требования к дымоходу 23 Па
• Соответствует 2-й ступени
  1-й БИМЩВ

Atmos Zentrallager
Torgauer Str. 10 -14
04862 Мокрена

Телефон: +49 (0) 34244 – 59 46 0
Электронная почта:
[email protected]

www.atmos-zentrallager.de

котлы GK-1K öko profi

• Номинальная полезная тепловая мощность 17 – 47 кВт
• Коэффициент полезного действия 93,5 %
• Требования к дымоходу 10–16 Па
• Соответствует 2-й ступени
  1-й БИМЩВ

IBC Heiztechnik
Hospitalstraße 182
99706 Sondershausen

Телефон: +49 (0) 3632 – 66 74 70
Эл. Водонапорные печи

Являются связующим звеном между обычным однокомнатным камином и настоящей отопительной котельной. Водосодержащие печи и каминные топки подают часть тепловой энергии в водяной контур через водяные карманы и теплообменники. Таким образом, вырабатываемое тепло может быть распределено по нескольким помещениям. В связи с этим имеет смысл использовать буферное хранилище. Обычно система центрального отопления (например, жидкотопливное/газовое отопление, тепловой насос и т. д.) также подает нагретую воду в буферное хранилище.

Внешний вид водосодержащих каминов часто напоминает основные типы, такие как дровяная печь, отопительный камин, изразцовая печь или твердотопливная плита. Однако их установка и планирование значительно сложнее и, следовательно, должны выполняться в любом случае опытным специализированным дилером. Для использования буроугольных брикетов следует выбирать подходящие приборы с колосниковой решеткой и зольником.

Краткий обзор

• Поддерживает систему центрального отопления
• Огонь как с обычной печью
• Требуются соответствующие контрольно-регулирующие установки
• Установка только профессионалами

Дровяные печи и отопление на твердом топливе

Угольные котлы и дровяные печи распространены по всей Великобритании. Современные котлы на биомассе (которые сжигают дрова, пеллеты или древесную щепу) могут быть одним из наиболее дальновидных предлагаемых решений для отопления.

Отопление на твердом топливе особенно важно в сельской местности, где нет подключения к центральному газоснабжению. В этих районах доступность древесины и других материалов из биомассы может сделать твердое топливо наиболее устойчивым и экономичным способом отопления дома и воды в нем.

Дровяные печи

Дровяные печи обычно используются для обогрева помещения, в котором установлен обогреватель. Обычно у них стеклянная дверь и дрова. У них может быть дымоход или дымоход, который проходит через собственность, чтобы отводить тепло в другие области.

Их можно использовать для обогрева радиаторов или горячей воды, если они подключены к вашей системе отопления.

Первоначальные затраты на установку дровяных печей варьируются в зависимости от того, есть ли у вас существующий дымоход, как он облицован и планируете ли вы отапливать только одну комнату или использовать его для нагрева других вещей, таких как вода.

Преимущества

• Хорошо выглядеть и создавать прекрасную атмосферу
• Может обеспечить обогрев во время отключения электроэнергии
• Низкие эксплуатационные расходы, если у вас есть бесплатный или дешевый источник древесины
• Выбросы углерода ниже, чем у нефти и угля
• Топливо широкодоступно, возобновляемо и экологично
• Цены на топливо относительно стабильны

Недостатки

• Может быть дорого в эксплуатации, особенно при покупке высушенных бревен
• Требуется постоянный запас бревен и место для хранения
• Потенциально неудобно, так как вам нужно принести топливо, зажечь и почистить костер
• Повышенное количество пыли в доме – высокие выбросы частиц
• Отработанная зола должна утилизироваться должным образом и безопасно
• Печи, которые работают только на дровах, обычно не горят долго — это можно исправить, установив правильную настройку заслонки или используя многотопливную печь
.

Котлы на биомассе

Большинство котлов на биомассе сжигают древесные гранулы или щепу. В некоторых котлах загрузка и розжиг могут быть автоматизированы, а тепло может регулироваться автоматически. Для отопления всего дома это самые простые в использовании и самые популярные котлы на дровах.

Котлы на биомассе больше, чем газовые комбинированные котлы, и вам нужно будет освободить место для хранения пеллет. Первоначальная стоимость также может быть высокой. Но с меньшим счетом за топливо и доступными государственными схемами, такими как RHI, это может быть разумным вложением.

Советы по экономии денег при использовании дровяных горелок и других источников энергии на твердом топливе

Если вы используете твердое топливо, вам необходимо постоянно пополнять запасы, чтобы у вас был источник тепла. И поиск подходящей цены не так прост, как для тех, кто полагается на газовую сеть. Тем не менее, есть еще способы сэкономить на счетах за электроэнергию.

• Изучите свою печь или котел — некоторые из них позволяют регулировать продолжительность горения дров, и вы будете тратить меньше тепла
• Присмотритесь к источнику топлива — найдите доступных поставщиков и стравите их друг с другом
• Торгуйтесь с поставщиком, чтобы получить лучшую цену — никогда не предполагайте, что цена установлена ​​
• Соберитесь с друзьями и семьей — групповая покупка поможет вам сэкономить на доставке и получить скидку
• Ищите возможности – вы можете бесплатно получать древесину или другую биомассу со своей земли или из других источников
• Сроки имеют решающее значение — покупать топливо летом обычно дешевле, чем в середине зимы
• Не оставляйте это слишком поздно — если твердое топливо закончится и вам нужно организовать срочную доставку, вам может потребоваться доплатить
• Подумайте о том, как вы платите — платите за топливо так, как вам выгодно. Если вы достаточно дисциплинированы, чтобы платить каждый месяц, кредитная карта с кэшбэком может быть вариантом
.

Могут ли потребители твердого топлива сменить источник тепла?

Если вы подключены к магистральной газовой сети, то переход на газ должен быть относительно простым, хотя изначально и дорогим.

Сетевой газ должен быть дешевле твердого топлива, но это не обязательно относится к биомассе — это зависит от эффективности вашей системы и доступа к топливному материалу.

Переход на газ также может упростить покупку энергии. Это может даже повысить ценность вашей собственности.

Если вы ищете эффективность, переход на газ для отопления всего дома при сохранении дровяной печи для обогрева небольших площадей вашего дома может стать ответом.

Если вы не подключены к центральному газу, есть другие варианты:

Электрическое отопление

Это не обязательно более дешевый вариант, но он может быть более удобным и легким для бюджета и поиска. Электричество также может быть лучшим вариантом в долгосрочной перспективе с ростом тарифов на время использования, Умной экспортной гарантией (SEG) и смарт-счетчиками.

По тарифу SEG вы платите за избыточную электроэнергию из возобновляемых источников, которую вы отдаете в Национальную энергосистему.

Первоначальные затраты на установку такой генерации энергии могут быть высокими. Однако домохозяйства, не подключенные к сети, могут получить максимальную выгоду от собственной гидро-, ветровой или солнечной энергии.

Топочный мазут и сжиженный нефтяной газ (СНГ)

Сжиженный нефтяной газ имеет много недостатков, присущих вариантам твердого топлива, и может быть дорогим способом обогрева дома, но нефть, безусловно, стоит рассмотреть.

Печное топливо не без проблем, но считается одним из наиболее доступных вариантов для тех, кто не подключен к газовой сети.

Воздействие систем отопления на твердом топливе на окружающую среду

Сжигание древесины и угля в открытых огнях и печах приводит к выбросу мелких твердых частиц (PM2,5) и вредного диоксида серы (SO ₂ ) также выделяется при сжигании угля на открытом огне.

У правительства есть планы по сокращению выбросов парниковых газов из домов, которые могут повлиять на пользователей систем отопления на твердом топливе, например, путем запрета продажи наиболее загрязняющих видов топлива.

Впервые опубликовано 22 апреля 2016 г.

• фейсбук
• твиттер

Было ли это руководство полезным для вас?

• Да
• №

Котел длительного горения KAMINER

Понравилось, нажмите +1

На этом сайте представлены только наши проекты.



Пиролизные котлы отопительные KAMINER :

нет 2500 евро

Модель котла	К-25*
Мощность (кВт)	20 – 30
Отапливаемая площадь (м²)	200 – 300
Объем камеры загрузки (дм)	170
Топливо: дрова, щепа, брикеты, древесный уголь, солома, бытовые отходы	–
Фит деревянный (нерубленный) (кг)	30
Длина дерева (см)	45
Количество дров в год (при отапливаемой площади 200-250кв. м)	8-10 стерильных
Длина горения дров на одной закладке (ч.) ~	30
Время работы на одной вкладке, при наличии накопителей (ч.) ~	48 – 72
Эффективность (%)	94
Давление воды в котле не более (бар)	2
Потребление электроэнергии в первый час	110 Вт
Потребление электроэнергии в сутки	180 Вт
Температура воды в котле С 0	50-90
Количество воды в бойлере (литр)	220
Температура в дымоходе С 0	80-120
Диаметр дымохода (мм)	180
Размеры без упаковки
Высота (см)	165
Ширина (см)	55
Глубина (см)	80
Сухая масса котла (кг)	360

* Модификации от 20кВт до 120кВт.

Пиролиз относится к числу котлоагрегатов, работающих на твердом топливе. Устройство нагревает теплоноситель и подает его в систему. Однако он имеет ряд отличий от традиционных моделей как по конструкции, так и по принципу действия. Прежде всего, работа пиролизного аппарата основана на процессе сухой перегонки древесины, который называется пиролизом.

Пиролиз – термическое разложение топлива с недостатком кислорода (древесина, уголь, нефть и др.) компонентов на менее тяжелые молекулы или химические вещества под действием повышенной температуры. Процесс пиролиза может протекать только при очень высоких температурах, не менее 1100 °С. Далее реакция протекает с выделением большого количества тепла, которое осушает топливо и нагревает воздух, поступающий в зону горения. Газ, выделяющийся из топлива в процессе пиролиза, смешивается с кислородом и сгорает с выделением тепла. Особенностью оборудования является то, что древесный газ вступает в реакцию с активированным углем, что позволяет свести к минимуму содержание канцерогенных веществ в выхлопных газах. Содержание CO₂ в дымовом пиролизном котле в среднем в четыре раза ниже, чем у обычных твердотопливных моделей.

Основу нашего блока составляют три камеры (две других производителей). В качестве разделителя между элементами выступает насадка. Верхняя часть топки представляет собой отдельную конструкцию, так называемое бункерное топливо (600-800°С). Средняя используется как камера сгорания (1100-1400°С), а нижняя как зольник.
Мощность котла регулируется воздухом наддува. Использование автоматики позволяет поддерживать заданную температуру подачи (+/- 3°С).
Еще одно отличие – возможность длительное время работать на одной топливной закладке. Именно поэтому устройства называют Пиролизными котлами длительного горения. Среднее время горения одного из наших любимых котлов составляет 18-30 часов, так как улучшена конструкция камеры сгорания. Также из-за конструктивных особенностей оборудования расход топлива в таких системах снижен. Наш котел оборудован нижней камерой дожигания, это связано с удобством эксплуатации. Топливо, помещенное в верхнюю камеру, разлагается под действием температуры и отсутствия молекул воздуха (газа). Они попадают в среднюю камеру и смешиваются с дозированной порцией воздуха, воспламеняются и совершают полуоборот вокруг выхода котла в дымовую трубу, давая путь всему теплоносителю. Пиролизные установки могут работать на различных видах твердого топлива. Это может быть уголь, торф, щепа, солома. Древесина считается самым экономичным топливом. Его размер определяется параметрами печи. Наиболее распространены устройства для пиролиза бревен длиной 350-450 мм и диаметром – 300 мм.

ПРЕИМУЩЕСТВА

– Высокая эффективность устройств, т.к. топливо сгорает практически без остатка.
– Возможность регулировать температуру в отапливаемом помещении, что позволяет максимально экономно расходовать топливо.
– Возможность дооснащения устройством горячего водоснабжения.
– Низкий уровень вредных веществ в выхлопных газах. Их было выпущено почти в четыре раза меньше, чем в классических твердотопливных котлах.
