Трубы ПНД для водопровода, полиэтиленовые трубы ПНД – 32, 25, 20 мм

	Назначение	Напорные трубы для водоснабжения
	Материал	Полиэтилен низкого давления
	Внешний вид	Черные с синей полосой, гладкие снаружи однослойные
	Диаметры	10-1200 мм
	Давление	6,3 – 16 Атм
	Соединение	Сварка встык, электромуфтовая сварка, компрессионные муфты
	Форма	Отрезки 12м-13м, бухты (100м, 200м) до d110

Сегодня все более уверенными темпами водопроводные трубы ПНД замещают своих вчерашних собратьев — трубы бетонные и металлические. И это не удивительно, ведь им присущи такие свойства, как простота монтажа, возможность бесканальной прокладки, доказанная долговечность эксплуатации, а также небольшая цена. Все это делает использование пластиковых труб для водопровода в разы выгоднее по стоимости, чем использование их вчерашних собратьев.

И самые распространенные сегодня в нашей стране трубопроводы изготовлены как раз из полиэтилена низкого давления. Различают разные марки этого материала: ПЭ63, ПЭ80, ПЭ100. Сокращение ПЭ в данной маркировке расшифровывается, как «Полиэтилен». Чем выше марка полиэтилена, тем лучше его прочностные характеристики и тем менее толстой возможно сделать стенку трубы, удешевив таким образом стоимость трубы.

Полиэтиленовые трубы пнд используются для напорного питьевого водоснабжения, газоснабжения, для напорной канализации и реже для защиты кабеля и безнапорной канализации. При замерзании жидкости внутри трубопровода трубы ПНД не лопаются, в отличии от стальных!

Соединяются трубы ПНД различными способами, в зависимости от полевых условий и условий эксплуатации. Самое распространенное соединение — это так называемая «сварка в стык» —является самым дешевым способом соединить трубы при большом количестве стыков. При прокладке труб диаметром до 110 мм и если количество соединений относительно небольшое, то используют компрессионные фитинги— чаще всего в коттеджном и дачном строительстве.

При прокладке газовых коммуникаций, либо когда соединение труб и фитингов пнд нужно производить в условиях ограниченного производства (внутри разрытой траншеи на повороте), удобнее всего использовать муфты с закладными электронагревательными элементами.

Возможно, Вас заинтересуют другие разделы нашего каталога:

• трубы пнд для кабеля
• фитинги для труб пнд

Дополнительная информация:

• история труб пнд
• интересные факты о трубах пнд
• сравнение труб пнд и пвх
• сравнение труб пнд с металлическими

Цены на трубы ПНД

Прайс-лист на полиэтиленовые трубы ПНД с 15 августа 2021г.

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100

ПЭ100 SDR26 (PN 6,3)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
110	4,2	269,80
125	4,8	347,70
140	5,4	438,90
160	6,2	575,70
180	6,9	718,20
200	7,7	889,20
225	8,6	1117,20
250	9,6	1385,10
280	10,7	1727,10
315	12,1	2204,00
355	13. 6	2774,00
400	15,3	3534,00
450	17,2	4465,00
500	19,1	5510,00
560	21,4	6897,00
630	24,1	8740,00
710	27,2	11115,00
800	30,6	14079,00
900	34,4	17822,00
1000	38,2	22040,00
1200	45,9	31730,00
1400	53,5	43130,00
1600	61,2	56240,00
ПЭ100 SDR21 (PN 8,0)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
90	4,3	224,60
110	5,3	336,30
125	6	429,40
140	6,7	636,50
160	7,7	704,90
180	8,6	885,40
200	9,6	1096,30
225	10,8	1385,10
250	11,9	1694,80
280	13,4	2147,00
315	15	2698,00
355	16,9	3420,00
400	19,1	4351,00
450	21,5	5510,00
500	23,9	6802,00
560	26,7	8512,00
630	30	10735,00
710	33,9	13699,00
800	38,1	17366,00
900	42,9	22040,00
1000	47,7	27170,00
1200	57,2	39140,00
1400	66,7	53200,00
1600	76,2	—
ПЭ100 SDR17 (PN 10)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
63	3,8	135,85
75	4,5	191,90
90	5,4	275,50
110	6,6	410,40
125	7,4	522,50
140	8,3	657,40
160	9,5	856,90
180	10,7	1084,90
200	11,9	1337,60
225	13,4	1698,60
250	14,8	2090,00
280	16,6	2622,00
315	18,7	3306,00
355	21,1	4218,00
400	23,7	5320,00
450	26,7	6745,00
500	29,7	8341,00
560	33,2	10450,00
630	37,4	13224,00
710	42,1	16796,00
800	47,4	21280,00
900	53,3	26980,00
1000	59,3	33250,00
1200	71,1	47880,00
1400	—	—
1600	—	—
ПЭ100 SDR13,6 (PN 12,5)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
63	4,7	199,50165,11
75	5,6	233,70
90	6,7	334,40
110	8,1	495,90
125	9,2	640,00
140	10,3	801,80
160	11,8	1045,00
180	13,3	1326,20
200	14,7	1626,40
225	16,6	2071,00
250	18,4	2546,00
280	20,6	3192,00
315	23,2	4047,00
355	26,1	5130,00
400	29,4	6498,00
450	33,1	8227,00
500	36,8	10195,00
560	41,2	12749,00
630	46,3	16112,00
710	52,2	20520,00
800	58,8	26030,00
900	66,1	32870,00
1000	73,5	40660,00
1200	88,2	—
1400	102,9	—
1600	—	—
ПЭ100 SDR11 (PN 16)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
63	5,8	199,50
75	6,8	277,40
90	8,2	402,80
110	10	596,60
125	11,4	775,20
140	12,7	1046,52
160	14,6	1267,30
180	16,4	1601,70
200	18,2	1976,00
225	20,5	2508,00
250	22,7	3078,00
280	25,4	3857,00
315	28,6	4883,00
355	32,2	6194,00
400	36,3	7866,00
450	40,9	9956,00
500	45,4	12293,00
560	50,8	15390,00
630	57,2	19570,00
710	64,5	24890,00
800	72,6	32110,00
900	81,7	—
1000	90,8	—
1200	—	—
1400	—	—
1600	—	—

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100 Прайс-лист от 15 июля 2021г.

Номинальный наружный диаметр, мм	ПЭ100 SDR26 (PN 6,3)		ПЭ100 SDR21 (PN 8)		ПЭ100 SDR17(PN 10)		ПЭ100 SDR13,6 (PN 12,5)		ПЭ100 SDR11 (PN 16)
	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
20									2	25,60
25							2	32,60	2,3	37,20
32					2	42,50	2,4	50,40	3	61,00
40					2,4	64,25	3	77,70	3,7	94,00
50					3,0	98,80	3,7	120,00	4,6	145,90
63					3,8	157,30	4,7	191,20	5,8	231,00
75					4,5	191,90	5,6	233,70	6,8	277,40
90			4,3	224,20	5,4	275,50	6,7	334,40	8,2	402,80
110			5,3	336,30	6,6	410,40	8,1	495,90	10	596,60
125			6	429,40	7,4	522,50	9,2	640,30	11,4	775,20
140			6,7	537,70	8,3	657,40	10,3	801,80	12,7	965,20
160	6,2	575,70	7,7	704,90	9,5	856,90	11,8	1045,00	14,6	1267,30
180	6,9	718,20	8,6	885,40	10,7	1084,90	13,3	1326,20	16,4	1601,70
200	7,7	889,20	9,6	1096,30	11,9	1337,60	14,7	1626,40	18,2	1976,00
225	8,6	1117,20	10,8	1385,10	13,4	1698,60	16,6	2071,00	20,5	2508,00
250	9,6	1385,10	11,9	1694,80	14,8	2090,00	18,4	2546,00	22,7	3078,00
280	10,7	1727,10	13,4	2147,00	16,6	2622,00	20,6	3192,00	25,4	3857,00
315	12,1	2204,00	15	2698,00	18,7	3306,00	23,2	4047,00	28,6	4883,00
355	13,6	2774,00	16,9	3420,00	21,1	4218,00	26,1	5130,00	32,2	6194,00
400	15,3	3534,00	19,1	4351,00	23,7	5320,00	29,4	6498,00	36,3	7866,00
450	17,2	4465,00	21,5	5510,00	26,7	6745,00	33,1	8227,00	40,9	9956,00
500	19,1	5510,00	23,9	6802,00	29,7	8341,00	36,8	10165,00	45,4	12293,00
560	21,4	6897,00	26,7	8512,00	33,2	10450,00	41,2	12749,00	50,8	15390,00
630	24,1	8740,00	30	10735,00	37,4	13224,00	46,3	16112,00	57,2	19570,00
710	27,2	11115,00	33,9	13699,00	42,1	16796,00	52,2	20520,00	64,5	24890,00
800	30,6	14079,00	38,1	17366,00	47,4	21280,00	58,8	26030,00	72,6	32110,00
900	34,4	17822,00	42,9	22040,00	53,3	26980,00	66,1	32870,00
1000	38,2	22040,00	47,7	27170,00	59,3	33250,00	73,5	40660,00
1200	45,9	31730,00	57,2	39140,00	71,1	47880,00

Чтобы купить трубу ПНД обращайтесь к нашим менеджерам!

+7-915-288-19-03

+7-495-105-96-46

Таблица подбора теплоизоляции

Наш адрес: 423800, РТ, Набережные Челны, п. ЗЯБ, квартал 28, дом 81, схема                   Сотрудничество с нами позволит Вам получить все необходимые комплектующие и оборудование в кротчайшие сроки и по разумным ценам.

Внутренний диаметр изоляции, мм Трубы стальные Трубы медные Водогазопроводные Сварные прямошовные Для холодильной техники и кондициони рования Сантехни- ческие дюймы Ду, мм наружный диаметр, мм наружный диаметр, мм дюймы наружный диаметр, мм наружный диаметр, мм 6         1/4 6,35 6 8         5/16 7,93 8 10       10/10,2 3/8 9,53 10 12       12 1/2 12,70 12 15 1/4 8 13,5 15/16 5/8 15,88 15 18 3/8 10 17 18 3/4 19,05 18 22 1/2 15 21,3 21,3/22 7/8 22,22 22 25       25       28 3/4 20 26,8 28 1 1/8 28,57 28 30       30       35 1 25 33,5 33,7/35 1 3/8 34,92 35 42 1 1/4 32 42,3 42 15/8 41,27 42 45       44,5/45       48 1 1/2 40 48 48/48,3       54       54 2 1/8 53,98 54 60 2 60 60 57/60       64       63,5     64 70       70 2 5/8 66,66   76 2 1/2 65 75,5 76     76,1 89 3 80 88,5 89     88,9 110       108     108 114 4 100 114 114       133       133     133 140 5 125 140 140       160       159     159 Внутренний диаметр изоляции, мм Трубы полипропиленовые напорные PP Трубы металло- пластиковые Трубы из сшитого полиэтилена PE-X Трубы канализа- ционные из полипропилена и ПВХ PP/PVC PP PP-R армированные наружный диаметр, мм наружный диаметр, мм наружный диаметр, мм наружный диаметр, мм наружный диаметр, мм 6           8           10           12           15     14     18     16/18 16   22 20 22,3 20 20   25 25   25/26 25   28   27,3       30           35 32 34,3 32 32   42 40 42,7 40 40   45           48           54 50 53,3 50 50 50 60           64 63   63 63   70   66,3       76 75 78,3   75 75 89       90   110       110 110 114           133           140           160

Чем утеплить водопроводную пластиковую трубу: рекомендации специалистов

Правильно сделанная система трубопровода на самом деле является только частью работ по созданию постоянно действующего водоснабжения. Водопровод необходимо утеплять в таких ситуациях, когда он расположен выше, чем уровень, до которого промерзает грунт. Делать это нужно обязательно, поскольку в ином случае в холодные зимние месяцы в трубах замерзнет вода, разорвав их. Стоит особо заметить, что не имеет значения, из какой трубы создана сеть. Мороз беспощаден и к пластиковым трубам и к металлическим. В настоящей статье будет рассказано, чем утеплить водопроводную пластиковую трубу и вообще какие разновидности утеплителей существуют.

Вернуться к содержанию

Что лучше всего применять при утеплении трубы?

До недавнего времени для того, чтобы утеплить водопровод использовали самые разнообразные способы, что чаще всего не давало ожидаемого эффекта. Сейчас же можно найти достаточно большое число различного рода материалов, которые предназначены для того, чтобы произвести теплоизоляцию.

Вернуться к содержанию

Стекловата

Те, кто давно занимается ремонтными и строительными работами помнят стекловату. Она и в настоящее время применяется на стройках как для теплоизоляции, так и для шумоизоляции. Вариант, конечно, достаточно дешевый, однако не стоит забывать про то, что этот материал проникает в одежду и после этого в самого человека, доставляя при этом сильный зуд и болезненные ощущения. На сегодняшний день стекловата продается полосами либо плитами, которые сматываются в рулон. Именно по этой причине стекловата получила особую популярность у строителей.

Стекловата

Стоит добавить, что данный утеплитель имеет относительно небольшую плотность, соответственно, применять его без дополнительных изоляторов лучше не стоит. После того, как труба утеплена, следует сверху положить рубероид либо стеклоткань.

Вернуться к содержанию

Утепление базальтом

Данный утеплитель имеет цилиндрическую форму, а сделан он из волокна, которое сверху покрывается рубероидом либо фольгой. Перед тем, как начать монтаж, целесообразно подобрать утеплитель, равный диаметру самой трубы. Это существенно облегчит проведение работ. Заметим, что его характеристики очень хорошие, поэтому и цена на него также достаточно высокая, которая не всем придется по карману.

Базальтовый утеплитель

Те, кто самостоятельно занимаются утеплением труб, достаточно часто используют специальную скорлупу, изготовленную из пенополистирона. Рассчитан утеплитель для многократного применения при проведении работ как внутри, так и снаружи помещения. Чаще всего он производится либо со слоем изоляции снаружи, либо же в чистом виде.

Пройдя по ссылке http://vse-postroim-sami.ru/engineering-systems/water-supply/2455_kakie-truby-luchshe-dlya-vodoprovoda/, вы узнаете, какие трубы лучше для водопровода. В этой статье находятся схемы типовой разводки труб водоснабжения. Возможно, вам также интересно, как установить стиральную машину.

Достаточно интересной является российская новинка – специальная краска, предназначенная для изоляции. Выглядит она как паста со схожим с серым цветом оттенком. Ее состав – это смесь лака с различными наполнителями и добавка в виде акрила. Краска не боится смены температур, кроме того изготовители говорят о том, что всего лишь один ее слой равняется слою стекловаты. Для того, чтобы ею покрыть трубопровод, лучше всего использовать кисточку либо же распылитель.

Еще одним способом решения вопроса утепления пластиковой трубы является специальный греющий кабель. Мощность он потребляет совсем небольшую, порядка 20 Вт на 1 метр. Включать его нужно, когда на улице холодно, то есть в зимние месяцы.

Греющий кабель для водопровода

Это, пожалуй, наиболее распространенные материалы, которые в настоящее время используются для теплоизоляции. Далее поговорим о том, как правильно утеплить водопроводную трубу в земле.

Вернуться к содержанию

Утепление трубопровода стекловолокном

Данный утеплитель лучше всего применять внутри помещения, также он используется на чердаках, а еще в подвалах. Под землей данный материал лучше не стоит применять.

У него достаточно низкая плотность, к тому же он впитывает очень сильно воду. Вся талая и подземная вода пропитают данный утеплитель, в итоге до наступления зимних холодов он просто останется мокрым. А это уже может привести к замерзанию водопровода. Поэтому утеплять водопроводную трубу на улице данным материалом лучше не стоит.

В том случае, когда вы приняли решение использовать данный материал, вам в любом случае нужно будет вверху положить дополнительную гидроизоляцию, что в итоге приведет к новым расходам.

Утепление труб стекловатой

Стекловату стоит разрезать на отдельные полоски так, чтобы можно было в ширину полностью закрыть трубу. После того, как готово достаточное количество полос, можно приступить к оборачиванию трубы. В качестве крепления можно использовать специальную пластиковую ленту. После этого нужно взять рубероид либо стеклоткань достаточной ширины и поверх утеплителя намотать кожух изоляции, прикрепить его также лучше всего той же лентой. Верхнюю часть кожуха необходимо покрыть гидроизоляционной мастикой.

Получившийся водопровод целесообразнее располагать в лотках. В противном случае земля своим весом сожмет верхнюю и нижнюю части утеплителя, что, в конечном счете, приведет к тому, что толщины будет недостаточно для того, что осуществит необходимые функции.

Вернуться к содержанию

Применение теплоизоляционных скорлуп

Гораздо лучшим способом является использование пенополистирольной или базальтовой скорлупы. Заготовки необходимо подобрать по диаметру вашей пластиковой трубы и после этого уложить, соблюдая смещение друг от друга на расстояние примерно 20 см. Для того чтобы их закрепить на трубе, лучше всего использовать сантехнический скотч. На узлах, а также на всех поворотах имеет смысл крепить фасонные скорлупы утеплителя.

Использование скорлупы для утепления водопровода

Заметим одну хорошую особенность данного утеплителя, которая заключается в том, что после того как труба засыпается землей, он не теряет первоначальную форму, а также не мнется под давлением земли. В том случае, когда поднимаются воды из земли, материал за 24 часа впитывает не более 2 процентов воды от всего объема.

Вернуться к содержанию

Покраска теплоизоляционной краской

Заметим, что данный способ изоляции является наиболее простым. Нужно лишь нанести краску на водопровод посредством кисти или же сделать это распылителем, после чего дать ей просохнуть. Для надежности можно после высыхания покрасить еще один или два раза трубу. После этого, такие утепленные водопроводные трубы прокладываются в траншее в землю.

Логично, что чем больше такой краски вы нанесете, тем лучше будет сохраняться тепло. Кроме того, данное покрытие хорошо сохраняет трубы от коррозии металла. Это будет гораздо лучше, чем, например, утеплять водопроводную трубу над землей.

Термоизоляционная краска на водопроводе

Вернуться к содержанию

Укладка электрического кабеля

Утеплить трубу электрическим кабелем – способ очень эффективный, однако более дорогой, чем все варианты, которые были рассмотрены ранее. Укладывать кабель нужно на трубу либо же внутрь. На самом деле осуществить укладку внутри достаточно тяжело, вследствие этого обычно это делается снаружи. Изначально нужно узнать, где продаются такие трубы, в которые уже вмонтирован кабель либо хотя бы имеется пустой канал для того, чтобы можно было самостоятельно произвести монтаж такого кабеля.

Если вы решили осуществлять монтаж самостоятельно, то изначально имеет смысл посмотреть на данную тему видео, а уже после этого приступать к работам.

Установка нагревательного кабеля

Разберем поэтапно наиболее легкий вариант по укладке кабеля:

• Всю длину трубы нужно обмотать специальным скотчем из фольги по спирали при шаге 100мм.
• По фольге нужно обмотать кабель, после этого сверху также укрепить его этой фольгой. В итоге получается спираль, состоящая из двойного слоя фольги, а в средней части располагается кабель.
• Для лучшего сохранения тепла трубу вверху нужно обмотать специальным скотчем, а также утеплителем. При этом мотать всегда нужно внахлест, иначе сырость рано или поздно окажется внутри утеплителя.
• Провода кабеля после проведения всех работ нужно вывести из земли к щиту через то же самое отверстие, которое было сделано для водопроводной трубы.

Это основное, что нужно знать об утеплении водопроводной трубы при помощи электрообогревателя.

Ко всему указанному стоит добавить, что использование кабеля очень хорошо утепляет трубу, но также и отмораживает ее, если вдруг труба случайно замерзнет в холодные месяцы зимы.

Вернуться к содержанию

Утепление входа в дом

Короб для водопровода

Одним из вариантов утепления водопроводной трубу под полом в частном доме является короб, который ставится там, где труба входит в фундамент. Внутрь построенного короба нужно лишь положить утеплитель, после чего все это нужно накрыть сверху крышкой, которая будет в случае надобности сниматься.

Когда же вы не желаете менять интерьер помещения построением такой конструкции, то имеется вариант использования трубы, которая имеет большой диаметр. Ее нужно распилить надвое части таким образом, чтобы можно было надеть на водопроводную трубу. В итоге получается своеобразный кожух, после этого наполняемый монтажной пеной. Для того чтобы такое сооружение не попортили различные мелкие зверьки, можно его залить бетоном, наполненном разбитым стеклом.

Осуществив изоляцию своего водопровода, вам не будет страшна даже самая суровая зима.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Труба ПНД для водоснабжения 20, 25, 32, 40, 50 мм — компания Мелиотех

Труба ПНД напорная для водоснабжения c синей полосой

В наличии на складе труба ПНД для водоснабжения с синей полосой диаметром
25 мм, 32 мм, 40 мм, 50 мм смотана в бухты по 100м.
Труба ПНД отпускаеся бухтами и на отрез кратно 10-ти метрам. .

Внешний вид	Артикул	Наименование	Ед. изм.	Розничная цена с НДС
	ПТ 20.16.б	Труба ПНД 20 х 2.0 Pn16 SDR 11 (бухта 100м)	м	24р.
	ПТ 20.16.о	Труба ПНД 20 х 2.0 Pn16 SDR 11 (на отрез кратно 10м)	м	27р.
	ПТ 25.12.б	Труба ПНД 25 х 2.0 Pn12.5 SDR 13.6 (бухта 100м)	м	33р.
	ПТ 25. 12.о	Труба ПНД 25 х 2.0 Pn12.5 SDR 13.6 (на отрез кратно 10м)	м	36р.
	ПТ 32.10.б	Труба ПНД 32 х 2.0 Pn10 SDR 17.6 (бухта 100м)	м	38р.
	ПТ 32.10.о	Труба ПНД 32 х 2.0 Pn10 SDR 17.6 (на отрез кратно 10м)	м	42р.
	ПТ 32.12.б	Труба ПНД 32 х 2.4 Pn12.5 SDR 13.6 (бухта 100м)	м	48р.
	ПТ 32.12.о	Труба ПНД 32 х 2.4 Pn12. 5 SDR 13.6 (на отрез кратно 10м)	м	53р.
	ПТ 40.10.б	Труба ПНД 40 х 2.4 Pn10 SDR 17 (бухта 100м)	м	57р.
	ПТ 40.10.о	Труба ПНД 40 х 2.4 Pn10 SDR 17 (на отрез кратно 10м)	м	70р.
	ПТ 50.10.б	Труба ПНД 50 х 3.0 Pn10 SDR 17 (бухта 100м)	м	86р.
	ПТ 50.10.о	Труба ПНД 50 х 3.0 Pn10 SDR 17 (на отрез кратно 10м)	м	95р.

Комплектующие для монтажа труб ПНД

Внешний вид	Артикул	Наименование	Ед. изм.	Розничная цена с НДС

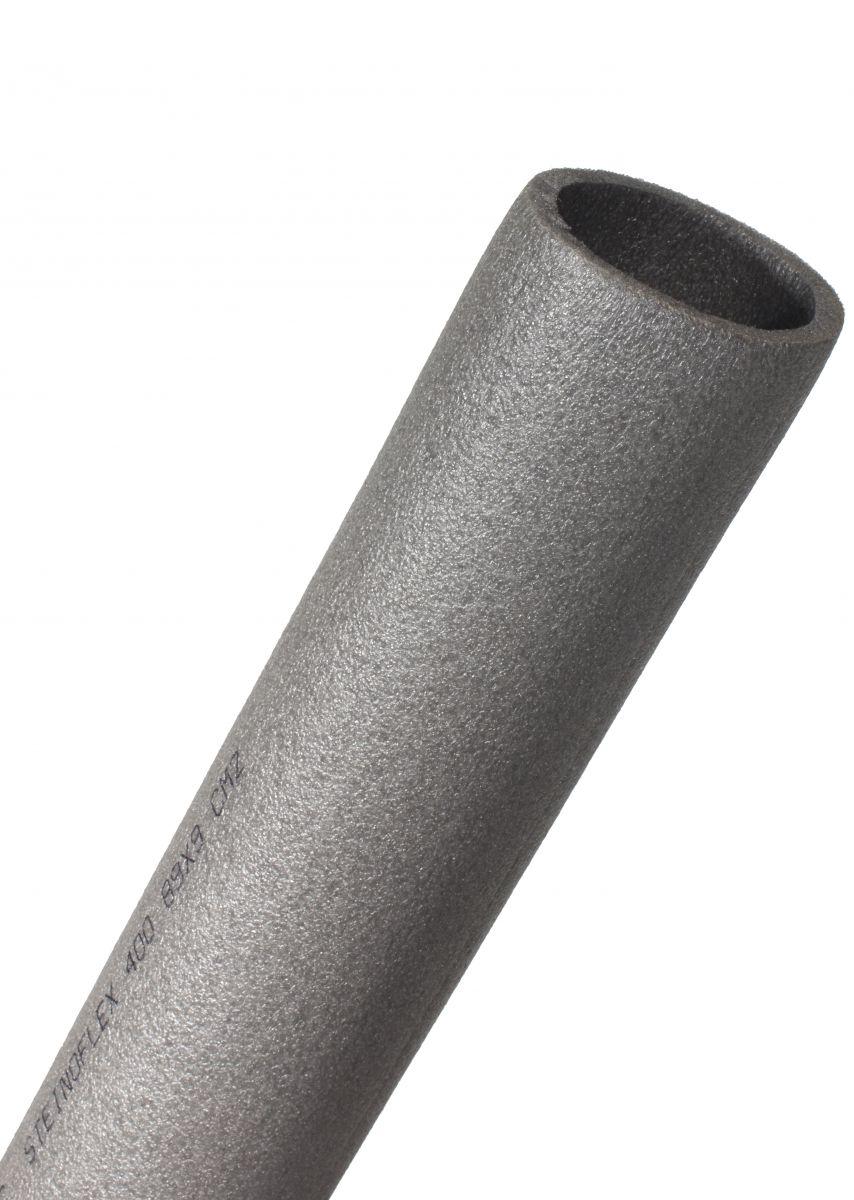

	ТК 35.13.у	утеплитель трубный НПЭ 35*13мм (для трубы ПНД Д32) отрезок 2м	м	30р.
	ТК 40.с	Скотч для утеплителя трубного ширина 48 мм армированный, 40 м	шт	240р.

О трубе ПНД

Труба ПНД – труба из полиэтилена низкого давления, получившая широкое распространение благодаря универсальности применения. Труба ПНД применяется для водоснабжения (труба ПНД с синей полосой), газоснабжения (труба ПНД с желтой полосой), для прокладки кабеля и многих других технических целей.

Преимущества трубы ПНД:

• абсолютная герметичность и экологическая безопасность, безвредность для человека
• небольшая масса в сравнении с металлическими трубами, что снижает стоимость транспортировки и монтажа
• эластичность материала, что позволяет создавать изгибы трассы, компенсировать влияние неустойчивых грунтов
• срок эксплуатации до 100 лет
• высокая химическая и морозостойкость

Характеристики трубы ПНД напорной для водоснабжения
Область применения	Подземные водопроводы питьевого или хозяйственного назначения
Рабочие температуры	От 0°С до 40°С
Срок службы	До 100 лет
Химическая стойкость	Труба ПНД устойчива к большинству химических соединений, кислот и щелочей (РН от 2 до 12). Труба ПНД устойчива к любым видам коррозии и отложений. Труба ПНД не влияет на вкус, цвет и запах воды.
Внешний вид	Цвет трубы черный с продольными голубыми маркировочными полосами.
Типоразмеры труб	Труба ПНД диаметром от 10мм до 90мм сворачивается в бухты намткой 100-400м. Труба ПНД диаметром 110мм и более выпускается в отрезках длиной до 13м.
Способ соединения	Соединение труб диаметром до 110мм допускается при помощи механических компрессионных фитингов. Другие способы соединения: сварка встык, сварка с использованием фитингов с закладными электронагревателями. Для соединения с арматурой и другими материалами трубопроводов используются фланцевые соединения.
Нормативная документация по проектированию и строительству	СП 31.13330.2012 СП 32.13330.2012 СП 40-102-2000 СН 550-82

Труба ПНД выпускается различных диаметров – от 10мм до 600мм и более. Для водоснабжения частного дома обычно используют трубу ПНД диаметром от 25 до 40мм. Если труба ПНД подсоединяется к насосу, рекомендуется выбирать диаметр трубы соответствующий большему диаметру выпуска насоса для достижения его максимальной производительности.

Надеемся, что наши рекомендации помогли Вам.
При возникновении любых вопросов просим обращаться по телефону 8 (495) 971-99-67
или по эл. почте [email protected]

“Надеюсь, доживем до весны”. Как живут в новых домах погорельцы в Риддере

10 мая 2021 года в результате крупного пожара на территории центрального лесничества Риддерского лесхоза, который распространился на жилой поселок, погиб один человек, еще двое были госпитализированы с сильными ожогами. Пожар уничтожил несколько десятков домов, многие семьи остались без крыши над головой.

Аким Восточно-Казахстанской области Даниал Ахметов пообещал решить жилищный вопрос всех погорельцев, а также выплатить им компенсацию. Перед акиматом и поддержавшим проект меценатами стояла нелегкая задача – всего за три месяца построить городок, в котором смогли бы разместиться все 32 семьи, потерявшие свои дома.

К работе по строительству жилья в мае приступили пять подрядных организаций – ТОО “ОблшыгысЖол”, “ВК Инвест Компани”, “QK Sunqar”, “Востоквзрывпром”, “Казпрофстрой Холдинг”. Они должны возвести 32 одноэтажных однотипных дома в едином архитектурном стиле в соответствии с утвержденным эскизным проектом.

Риддеровцы начали въезжать в новые дома еще в конце июля, а последние жильцы получили ключи в середине августа. И несмотря на то, что все погорельцы благодарны за такую возможность, некоторые из них остались недовольны по ряду причин.

BaigeNews.kz рассказывает о том, как устроились погорельцы в новых домах и чем вызваны их опасения.

Полгода после пожара в Лихачево

Заместитель акима Риддера Мурат Байжуменов рассказал, что к строительству новых домов для погорельцев приступили уже 18 мая – через неделю после случившегося пожара.

“Работы велись в третьем микрорайоне – Ботаники. На данный момент там построены 32 дома, они все однотипные, то есть одного архитектурного облика. Первые дома были уже сданы 18 июля, затем 1 августа, а ключи от последних жильцы получили 15 августа. В районе проведено освещение, территория облагорожена, провели до домов асфальтированную дорогу, также водоснабжение”, – сообщил он.

В самих домах на момент сдачи уже проведено отопление, установлен бойлер, застройщики подарили всем жильцам кухонные гарнитуры. Также национальная страховая компания оценила ущерб каждого жителя, через общественный фонд “Бирлик” была выплачена компенсация за потерянное имущество, отметил замакима.

Помимо этого, помощь пострадавшим оказали жители республики. Погорельцы получили в подарок от жителей других регионов микроволновки и хозяйственный инвентарь в каждый дом, а также продукты и денежную помощь.

“Сейчас Ботаника – один из самых перспективных районов. Еще до пожара мы собирались его осваивать – там поле на тысячи участков. Кроме домов для погорельцев, мы еще дальше будем застраивать. На данный момент заключен контракт по программе “Одноэтажный восток”, туда сейчас подрядчики заезжают, будут строить десять двухквартирных домов для многодетных. Уже установлена новая игровая зона – детская площадка, футбольное поле и воркаут-комплекс”, – рассказал Байжуменов.

Следы майского пожара

В Лихачево, районе, в котором произошел пожар, убрали весь мусор. Земельные участки остались за погорельцами, они могут их восстановить и использовать по собственному усмотрению.

Некоторые жители поселка уже восстановили свои участки

Для того, чтобы такое бедствие не повторилось, готовится план мероприятий совместно с центральным риддеровским лесхозом. В планах – провести охранную полосу на границах леса, но в акимате города отмечают, что пока конкретных предложений от представителей лесхоза не поступало.

Новый дом – новое начало

Сейчас район напоминает современный жилой поселок, но еще три месяца назад на его месте было чистое поле – без домов и коммуникаций. Возведение подобного городка за столь короткие сроки новоселы считают настоящим подвигом.

Жители нового микрорайона довольны чистым воздухом и живописным видом

Помимо новых домов, жильцы получили также один из лучших видов из окон в ВКО – их дома окружают горы и леса, недалеко протекает небольшая горная речка.

“Распределение участков для будущих домов происходило следующим образом. Мы собрали всех погорельцев во Дворце культуры и путем жеребьевки распределяли между ними территорию. В тот момент на месте застройки были только столбики с номерами. Каждый жилец мог приходить чуть ли не каждый день и наблюдать, как строят его дом. Каждый участок составляет в среднем 10 соток”, – рассказал руководитель отдела внутренней политики Риддера Асхат Сагидолдин.

Так выглядел район в самом начале застройки

В новом районе кипит жизнь. Новоселы обживают свои дома и прилегающую к ним территорию. Несмотря на то, что заселение завершилось не так давно, многие успели переделать дом под свой вкус, возвести гараж или беседку на заднем дворе.

Василий Донцов в том пожаре потерял дом, а также большинство инструментов и материалов, необходимых ему для работы. Но, как он отметил, в беде его не оставили. Также мужчина отдельно благодарен полиции и ОМОНу, которые, по его словам, 10 мая охраняли дома и уцелевшие вещи погорельцев от мародеров.

Кухонный гарнитур от застройщиков подарили каждому новоселу

“Мой старый дом сгорел полностью. Дом был хороший, в три уровня. Временное жилье в тот же день предоставили акимат и “Казцинк”, разместили погорельцев в профилактории. Те, кто там жил, были на полном обеспечении – трехразовое питание, стирка. Остальным тоже выдавали продукты и вещи первой необходимости. Сам я жил в своей мастерской”, – рассказывает он.

В новый дом он въехал 15 августа.

“Здесь уже была вода и свет. Бытовую технику и мебель взяли на те деньги, что нам дали. Честно, я даже не ожидал такой поддержки. Мне нравится новый дом, компания, которая строила, использовала хороший материал”, – сообщил Василий.

Каждый дом построен по общему плану, но в зависимости от застройщика могут отличаться использованные стройматериалы

Еще один новосел, пенсионерка Анна Федорова, вспоминает 10 августа с содроганием.

“Спасибо тому полицейскому, который вытащил меня из огня и отвел в безопасное место. На первое время меня брат приютил, и все лето я у него жила, пока сюда не заселились. Остальные вроде в пансионате размещались, ну кто-то, как я, у родных. И добрые люди, и государство нас не бросили в беде, за это я очень благодарна”, – рассказала она.

Женщина уже восстановила свой участок в Лихачево, даже успела собрать там урожай. От государства и меценатов она получила три миллиона тенге.

“Дом полностью устраивает, конечно, не лучше, чем у меня был, но это все можно пережить – главное, что живыми остались и крыша над головой есть. Свой старый участок думаю продать. Зачем мне два участка, когда ноги не ходят? Здесь у меня 13 соток, мне самый большой участок достался. Но землю не сравнить с тем, что было в Лихачево. У меня там было хозяйство, скотина, и земля хорошо обрабатывалась. А тут я качалась на лопате чуть ли не полсуток и кое-как вскопала одну грядку под чеснок. Хочу нанять трактор и вспахать землю”, – рассуждает Анна Федорова.

По ее словам, пока она ждала новый дом, ее поддерживали продуктами – давали масло, муку, сахар и крупы.

“Надеюсь, что мы доживем до весны”

Но не всех жильцов устраивают новые дома и предоставленные условия. Некоторые отмечают, что многие обещания были выполнены не до конца, а к жизненно важным проблемам акимат, застройщики и подрядные организации подошли “спустя рукава”.

“В новых домах очень серьезные проблемы. Про свой дом я ничего не говорю, в моем доме все более-менее нормально, есть мелкие недочеты, конечно. Но я боюсь, что мы не доживем до весны. Так как мы можем остаться даже без воды – водопровод не закопан, не утеплен, нам обещают его сделать, но мы не знаем когда. Когда морозы будут, градусов 15, вода перемерзнет”, – рассказывает Марина Борисюк.

Жители нового района боятся, что зимой эти трубы перемерзнут, и они останутся без воды

По ее словам, проблемы начались еще 10 мая и с тех пор не заканчиваются. Она рассказала, что акимат обещал дать жильцам возможность контролировать строительство, но сам же вмешивался в процесс контроля, а жеребьевку провели только тогда, когда были возведены стены.

“Компенсации не хватает даже на восстановление участков, все делаем за свой счет. Когда мы подняли этот вопрос, аким города сказал, что на руках у нас нет чеков на покупку мебели и техники. А мы что, должны были в огонь лезть, чтобы документы искать?! Мне комплект зимней резины на автомобиль оценили в пять тысяч тенге. Оценочной компании были даже предоставлены документы, но их назад вернули”, – возмущается женщина.

Она отметила, что очень благодарна волонтерам, “Казцинку” и казахстанцам, откликнувшимся на беду своих сограждан. Но считает, что акимат создавал дополнительные проблемы для погорельцев и продолжает их создавать, игнорируя обращения граждан.

“Мы здесь не прожили и месяца, как у нас прорвало холодную воду. Они меняли метров 20 трубы. Также у нас у всех “текут” окна, они пластиковые. Все косяки отсырели и плесневеют. У нас во всех комнатах на подоконниках сырость. Почему у нас такие мокрые окна? Это ненормально. Нам посоветовали все проветривать, но сейчас уже осень, двери не оставишь открытыми. Мы всё пропенили вокруг дома, но это не помогло. Окна подсыхают только когда солнце, а так воды очень много. Каждое утро вытираем воду и протираем, потому что нам здесь жить”, – поделилась проблемами местная жительница Светлана Жилина.

На всех подоконниках в доме видна влага и сырость

По словам ее супруга, каждый день у жителей района отключается электричество.

“У нас стоят тэны на котлах отопления, шестикиловаттные. Люди дровами не топят, втыкают эти тэны, и у нас напряжение с 240 вольт падает до 160-170 вольт. Если бы три фазы раскидали по всем домам, такого бы не было, а так одна фаза идет. Надо, чтобы сюда подходило 380 вольт и раскидали бы на каждый дом. И не было бы такого падения напряжения. Мы боимся, что из-за перепадов электричества может сгореть бытовая техника”, – рассказал он.

По словам Светланы, этого напряжения недостаточно для работы электроприборов доме

Еще одна жизненно важная проблема – транспорт. В новый район автобусы не ходят, и людям приходится пешком добираться до ближайшей остановки, которая находится в другой районе. Но график движения общественного транспорта – час через час, плюс два с половиной часа – перерыв на обед. Зимой стоять столько времени на остановке тяжело, а в поселке большинство жителей пенсионного возраста.

Вокруг нового микрорайона – поле

Район появился всего три месяца назад, но дорожное полотно новых улиц, а также тротуары уже местами провалились и начали разрушаться.

Жильцы боятся, что кто-нибудь из них угодит в эту яму

Несмотря на то, что последние жильцы въехали 15 августа, люди еще не получили на руки большинство документов, подтверждающих право собственности, и договора гарантированных обязательств.

“Мы не можем добиться от властей договоров гарантированных обязательств. Мы не знаем, сколько простоят наши дома. Поэтому мы постоянно просим предоставить их нам, но до сих пор ничего не известно. Хотя документы уже на руках должны быть”, – заявила Жилина.

Михаил Дмитриевич относится к тем жильцам, которые уже полностью обустроили свой дом. Он доволен условиями, но не отрицает, что не все так хорошо, как могло быть.

“У нас водопровод нормальный, но электричество иногда отключается, видимо, перегрузки. Потолки постоянно мокрые, потому что никакой вентиляции нет. Двери тоже постоянно влажные, местами уже плесенью покрылись. То же самое в котельной. Специалисты сказали, что нам дверь нужно менять, нужна с теплоразрывом. Новая дверь будет стоить 180 тысяч. А так дома хорошие, здесь светло и тепло. Мы утепляли, 120 мешков утеплителя подняли на крышу, там никакой каменной ваты не было”, – рассказал мужчина.

В доме нет вентиляции, из-за этого по углам копится избыточная влага

Его семья очень благодарна акиму области Даниалу Ахметову. По их словам, он сделал большое дело:

“По его поступкам стало понятно, что такой человек многое для нас сделает. Он в первый же день познакомил нас со всеми ответственными людьми, которых назначили разбираться в трагедии. Мы ждем его в гости, пусть приезжает, спасибо ему скажем. Надеемся, что в конце октября нам дадут все документы на дом, как обещали. А то сейчас мы живем без них”.

Все будет, но не сразу

Исполняющий обязанности руководителя отдела ЖКХ Нурсултан Коккозов сообщил, что государственные службы в курсе всех проблем новоселов и над решением каждой из них ведется работа. Для мониторинга таких проблем создана группа в WhatsApp, в которой помимо жильцов находятся еще и представители госорганов Риддера, а также застройщики и подрядные организации. Свои вопросы жители могут задавать в этой группе.

“На сегодняшний день работы подрядной организацией завершены, но есть недочеты. Также есть недочеты со стороны застройщиков, которые выполняли строительство домов – устанавливали слабые задвижки, которые подсоединены к трубам, в связи с чем в некоторых местах произошли аварийные ситуации. После этого уже идут потеки воды. Там у нас проходит река Хариузовка, пока выполнен обход водоснабжения через верх реки. На сегодняшний день достигнуты соглашения с “Водоканалом” и подрядной организацией, как погода улучшится, они начнут работы по методу ГНБ, проколу, то есть проведут трубы под ручьем. А трубы сверху уберут. Это поможет избежать замерзания воды, а это серьезная проблема для жильцов микрорайона. Для этого наймут субподрядчиков, которые имеют технику для бурения”, – проинформировал он.

По его словам, сейчас они ждут улучшения погодных условий – так как техника может увязнуть в грязи. В крайнем случае рабочие будут вынуждены работать в таких условиях.

“Электричество всем людям подали, но оно у нас на временном питании. Проект уже, в принципе, завершен, осталось подключение к самой большой подстанции. В проекте есть недочеты по подключению. Автомат, который подключается к этой подстанции, проектом предусматривалось, что подрядчики его просто поставят и проведут монтаж, но на месте не было ячейки. С РЭКом сейчас обработали, у исполнителей уже есть разрешение на эти подключения, они поставят его до 15 октября”, – объяснил Коккозов.

Он подтвердил, что сейчас на временную сеть большая нагрузка – уличное освящение, люди по вечерам включают электроприборы, система перегружается.

“Тут нужно понимать, что это новый район и все работы проводились экстренно из-за сложившейся ситуации. Вообще, работы по водоснабжению и электроснабжению выполняла одна организация. Они до 15 августа все работы завершили, но остались недочеты, которые устранят в ближайшее время”, – пообещал и.о. руководителя.

Проблемы с провалившимся тротуаром тоже будут решены, но уже в следующем году.

“Мы были заказчиками выполнения работ по тротуарам и дорогам. На тех участках, на которых наблюдаются повреждения, был арык и бежала вода в поле. После его отведения это место уплотняли, проводили мероприятия по отсыпке, но там это не помогло, началась просадка. По гарантийным обязательствам это будет устранено в 2022 году, в апреле-мае”, – заявил он.

Но это не значит, что жильцов бросят с ямами на дорогах – в ближайшее время будет проведена отсыпка таких участков, чтобы техника могла чистить дорогу беспрепятственно, а жителям было комфортно перемещаться по улицам.

Изоляция

для пластиковых трубопроводов: сколько нужно?

Введение

Пластиковые трубы для бытовых систем горячего и холодного водоснабжения, а также для систем отопления, вентиляции и кондиционирования воздуха в зданиях используются в течение многих лет и стали основным материалом для трубопроводов в жилищном строительстве. По оценкам одного источника ¹ , пластиковые трубопроводные системы в настоящее время используются в 75% систем питьевого трубопровода в новом жилом строительстве, и, по прогнозам, к 2015 году это число вырастет до 80%.Пластиковые трубы также обычно используются в коммерческих и промышленных целях.

По сравнению с металлическими системами трубопроводов, пластиковые материалы трубопроводов имеют значительно более низкую теплопроводность, что приводит к более низкой теплопередаче между жидкостью и окружающим воздухом. Для некоторых трубопроводов это может быть выгодно. Например, городские водопроводные сети, входящие в здание, часто будут потеть из-за относительно низкой температуры воды, поступающей в здание. В зависимости от условий окружающей среды пластиковые трубы могут минимизировать или исключить поверхностную конденсацию и связанное с ней капание из труб холодной воды.Однако, когда изоляция требуется по энергетическим нормам, влияние материала стенки трубы на общую теплопередачу обычно невелико. По этой причине в энергетических нормах и правилах не различаются требования к изоляции в зависимости от материала стенок трубы.

Сколько изоляции требуется на пластиковой трубе? Как это часто бывает, ответ в первую очередь зависит от целей проектирования. Есть ряд причин для изоляции трубопроводов. В Руководстве по проектированию механической изоляции перечислены семь целей проектирования: контроль конденсации, энергосбережение, пожарная безопасность, защита от замерзания, защита персонала, контроль процесса и контроль шума. ²

Часто проектировщики сталкиваются с множеством целей проектирования (например, энергосбережение и пожарная безопасность). Количество необходимой изоляции зависит от целей проектирования и специфики применения. В некоторых случаях (например, для контроля конденсации или защиты от замерзания) пластиковые трубы могут не нуждаться в изоляции. В других ситуациях может потребоваться дополнительная изоляция по сравнению с металлическими трубопроводами. Требования необходимо определять в каждом конкретном случае путем анализа ожидаемых условий эксплуатации.Важно отметить, что когда целью является энергосбережение (т. Е. Соблюдение энергетических норм и правил), пластиковые трубы обычно требуют того же количества изоляции, что и металлические трубы.

Пластиковые трубопроводные материалы

В трубопроводных системах используется ряд различных пластиковых материалов, в том числе:

• АБС (акрилонитрилбутадиенстирол)
• CPVC (хлорированный поливинилхлорид)
• ПБ (полибутилен)
• PE (полиэтилен)
• PEX (сшитый полиэтилен)
• PP (полипропилен)
• ПВХ (поливинилхлорид)
• ПВДФ (поливинилиденфторид)

Эти пластмассы обладают различными свойствами, которые делают их более или менее подходящими для различных применений. Ключевым свойством горячих систем является сохранение прочности при высоких температурах. Поскольку все пластмассы теряют прочность при повышении температуры, использование пластиковых трубопроводов ограничивается рабочими температурами ниже 220 ° F. Для систем бытового горячего и холодного водоснабжения наиболее распространенными материалами являются ХПВХ и полиэтиленгликоль. Для трубопровода распределения охлажденной воды можно использовать множество различных материалов.

Когда дело доходит до ограничения теплопередачи, ключевыми факторами являются теплопроводность и толщина стенок трубных изделий.Как и следовало ожидать, теплопроводность материалов пластиковых труб различается. Таблица 1 извлечена из различных источников и показывает диапазон значений проводимости, приведенных в литературе. Значения варьируются от минимальных 0,8 британских тепловых дюймов / (h-ft ² ° F) для ПВДФ до высоких 3,2 британских тепловых дюймов / (h-ft ² ° F) для PEX. . Для сравнения, проводимость меди составляет приблизительно 2720 БТЕ-дюйм. / (Ч-фут ² ° F) при температуре 75 ° F; в то время как сталь имеет проводимость примерно 314 БТЕ · дюйм./ (час-фут ² ° F).

Пластиковые трубы изготавливаются по разным размерам. ХПВХ доступен либо с номинальными размерами трубы (NPS) от ”до 12 ″, либо с размерами медных труб (CTS) от” до 2 ″. Доступны размеры NPS для толщины стенок Schedule 40 или Schedule 80. Размеры CTS для толщины стенки имеют стандартное соотношение размеров (SDR) 11 (т.е. внешний диаметр в 11 раз больше толщины стенки). ³

PEX доступен в размерах CTS от ¼ “до 3” с SDR приблизительно 9.Размеры, использованные в этом исследовании, были взяты из Руководства по исследовательскому дизайну Национальной ассоциации домостроителей (NAHB) «Жилые водопроводные системы PEX». ⁴

Расчеты теплопередачи

Данные таблицы 1 показывают, что теплопроводность металлических трубопроводов в 30–3000 раз выше, чем у типичных пластиковых материалов трубопроводов. Однако влияние на передачу тепла к или от жидкости будет зависеть не только от относительных тепловых сопротивлений стенки трубы, но и от других тепловых сопротивлений в системе.Для неизолированных трубопроводов коэффициент воздушной поверхности обычно представляет собой наибольшее тепловое сопротивление в системе. Скорость ветра у поверхности, наряду с тепловым излучением материала поверхности, является доминирующей. По мере того как в систему добавляется изоляция, сопротивление изоляционного слоя начинает преобладать, а другие сопротивления становятся менее важными. На рис. 1 сравниваются потери тепла из горизонтальной 2-дюймовой трубы, содержащей воду при 140 ° F в неподвижном воздухе при 75 ° F. Для корпуса без покрытия потери тепла от трубки из ХПВХ значительно меньше, чем от медной трубки.При толщине изоляции более ½ дюйма разница в тепловых потерях становится небольшой. В этом примере предполагалась гибкая эластомерная изоляция.

Относительная величина этих эффектов будет варьироваться в зависимости от ситуации, но их можно оценить с помощью хорошо установленных процедур расчета. Процедуры этих расчетов изложены в стандарте ASTM C 680 ⁵ и во многих учебниках по теплопередаче.

Было выбрано несколько примеров приложений, чтобы помочь проиллюстрировать взаимосвязь.Во всех этих примерах сравниваются тонкостенные (тип M) медные трубки с трубками из ХПВХ и PEX стандартного размера. Эти материалы были выбраны потому, что вместе они составляют наибольшую долю продукции на рынке, а также потому, что они эффективно перекрывают диапазон теплопроводности трубопроводов. В таблице 2 показаны значения проводимости и поверхностного излучения, использованные в этом анализе.

Пример 1 предполагает наличие 2-дюймовой линии горячего водоснабжения (ГВС) CTS, расположенной в коммерческом здании. Рабочая температура этой линии составляет 140 ° F, а условия окружающей среды предполагаются равными 75 ° F при скорости ветра 0 миль в час.Для расчетов в качестве изоляционного материала используется гибкая эластомерная изоляция (ASTM C 534 Grade 1). Требование Международного кодекса энергосбережения
(2012 IECC) 2012 года для этого приложения требует 1 ″ изоляции. Расчетные тепловые потери на фут участка трубопровода приведены в Таблице 3.

Пример 2 включает 1-дюймовую линию нагрева горячей воды (ГВС) CTS в коммерческом здании. Линия работает при температуре 180 ° F и проходит через камеру возвратного воздуха с температурой воздуха 75 ° F и скоростью воздуха 3 мили в час.В этом примере мы будем использовать изоляцию из стекловолокна (ASTM C 547, тип I). Требование IECC к изоляции для этого приложения на 2012 год составляет 1 ½ ». Результаты расчетов представлены в таблице 4.

Пример 3 представляет собой 2-дюймовую линию подачи охлажденной воды CTS (CWS), работающую в механическом помещении коммерческого здания. Рабочая температура 40 ° F; температура окружающей среды 80 ° F; и скорость ветра составляет 1 милю в час. В качестве изоляционного материала используется гибкая эластомерная изоляция
(ASTM C 534 Grade 1). Требуемая толщина изоляции 2012 IECC для этого приложения составляет 1 дюйм. Результаты этого примера показаны в таблице 5.

Результаты для всех трех из этих примеров аналогичны и показывают следующие важные моменты:

• Как и ожидалось, потери или выигрыш тепла зависят как от толщины изоляции, так и от выбора материала трубы. Однако влияние толщины изоляции значительно более значимо, чем выбор материала трубы.В Примере 1 добавление 3/8 дюйма изоляции к неизолированной медной линии снижает потери тепла на 61%; при замене материала «голой трубы» с меди на ХПВХ потери тепла снижаются на
  21%.
• Для неизолированных трубопроводов влияние материала основной трубы на тепловой поток является значительным. Наибольший эффект наблюдается для случаев ХПВХ (поскольку ХПВХ имеет более низкую теплопроводность). По сравнению с медным корпусом, варианты из ХПВХ показывают снижение теплового потока на 21%, 34% и 27% для трех примеров соответственно.Уменьшение для корпуса PEX дает меньший эффект и в среднем снижает тепловой поток на 8%. Для корпуса с неподвижным воздухом более низкий эмиттанс медной поверхности (= 0,6) дает некоторое тепловое сопротивление по сравнению с пластиковыми корпусами (= 0,9).
• Воздействие основного материала уменьшается по мере увеличения количества изоляции. В примере 1 с изоляцией толщиной 1 дюйм потери тепла для материала ХПВХ на 7% меньше, чем в аналогичном медном корпусе. При толщине изоляции 2 дюйма разница составляет менее 5%.Рассматривая все три примера, удар при толщине изоляции 2 дюйма в среднем составляет 4,4%.
• Исходя из этих примеров, замена толщины изоляции на материал трубы с более низкой проводимостью не сработает. В Примере 1 при требуемой по нормам толщине изоляции 1 дюйм потери тепла для системы медных труб составляют 12,2 БТЕ · ч / фут. Альтернативная конструкция из ХПВХ с ”изоляцией (следующее меньшее приращение для этого изоляционного материала) дает более высокие тепловые потери – 12,9 БТЕ · ч / фут. Рассмотрение других случаев приводит к аналогичному выводу
  : пластиковая труба снижает тепловой поток, но не настолько, чтобы
  оправдал удаление дополнительной изоляции.

Требования Энергетического кодекса для трубопроводов

Все действующие нормы энергоснабжения моделей содержат требования к изоляции для трубопроводов горячего водоснабжения и отопления, вентиляции и кондиционирования воздуха. Хотя детали несколько различаются, требования обычно указываются как минимальная толщина изоляции без учета материала трубы. Например, требования IECC 2012 для нагрева технической воды приведены в Разделе C 404.5 и читаются следующим образом:

C404.5 Изоляция труб.Для систем с автоматической циркуляцией горячей воды и систем электрообогрева трубопроводы должны быть изолированы толщиной не менее 1 дюйма (25 мм) с изоляцией

.

, удельная проводимость не более 0,27 БТЕ · дюйм / (ч · фут ² ° F).

Первые 8 футов (2438 мм) трубопровода в системах поддержания температуры без горячего водоснабжения, обслуживаемых оборудованием без встроенных тепловых ловушек, должны быть изолированы 0,5 дюйма (12,7 мм) материала, проводимость которого не превышает 0,27 БТЕ · дюйм. ./ (час · фут ² ° F).

Единственным условием здесь является то, что изоляция имеет проводимость, не превышающую 0,27 БТЕ · дюйм. / (Выс. Фут. ² ° F). Требования к толщине изоляции одинаковы, независимо от того, является ли основным материалом медь, сталь сортамента 40, нержавеющая сталь сортамента 80, ХПВХ или полиэтиленгликоль. В то время как выбор основного материала будет влиять на потерю или усиление тепла в системах изоляции, этот эффект относительно невелик для изолированных трубопроводов.

Требования IECC 2012 г. к трубопроводам для систем отопления, вентиляции и кондиционирования воздуха в коммерческих зданиях кратко изложены в таблице 6.Здесь требования к толщине различаются в зависимости от рабочей температуры и номинального размера трубы или трубки. Как и прежде, требования к толщине – , а не , дифференцированные по основному материалу трубы или толщине стенки.

Требования к толщине снова не зависят от изоляционного материала, если проводимость материала находится в пределах указанного диапазона. Если проводимость изоляционного слоя выходит за пределы указанного диапазона, требуемая толщина изоляции должна быть отрегулирована на основе уравнения в сноске b таблицы 6.Обратите внимание, что, поскольку коэффициент излучения внешней поверхности не рассматривается в таблице 6, требования к толщине также не зависят от материала внешней оболочки.

Требования норм для трубопроводов не касаются некоторых других системных переменных, которые, как известно, влияют на тепловые характеристики. Например, требования к толщине не зависят от местоположения внутри здания. Хотя можно определенно утверждать, что гидравлический трубопровод к змеевику повторного нагрева, проложенный через камеру возвратного воздуха, где движущийся воздух увеличивает тепловые потери, должен иметь большую изоляцию, чем аналогичный трубопровод, проходящий через закрытую полость в неподвижном воздухе, энергетические нормы не требуют разная толщина утеплителя.

При рассмотрении этих требований энергетического кодекса они могут показаться чрезмерно упрощенными. Однако одна из целей организаций, пишущих код, состоит в том, чтобы сформулировать требования как можно проще, при этом соблюдая цели кода. Здания сложные, буквально тысячи требований кода подлежат проверке. Хорошее требование к коду должно быть простым и легко проверяемым.

Хотя минимальные требования IECC 2012 к толщине изоляции трубы не зависят от материала трубы, признается, что должностные лица кодекса могут быть восприимчивы к альтернативам, основанным на техническом анализе, демонстрирующем, что тепловые характеристики альтернативной конструкции такие же хорошие или лучше, чем базовый случай, соответствующий кодексу.Для примера
стандарт ASHRAE 90.1-2010 (который лег в основу требований IECC 2012 года) имеет сноску к таблице требований:

Стол основан на стальной трубе. Для неметаллических труб толщиной Schedule 80 или менее должны использоваться значения, указанные в таблице. Для других неметаллических труб, имеющих тепловое сопротивление больше, чем у стальных труб, допускается уменьшение толщины изоляции, если предоставлена ​​документация
, показывающая, что труба с предлагаемой изоляцией имеет не больше теплопередачи на фут, чем стальная труба с изоляцией, показанная на стол. Это, в частности, обеспечивает разработчикам гибкость в использовании толстостенных пластиковых труб с пониженным уровнем изоляции при условии, что альтернативная конструкция не имеет большей теплопередачи, чем базовая.

Ряд «зеленых кодов» или «кодов растяжения» был разработан с целью выхода за рамки минимальных требований в базовых кодах. Эти коды моделей доступны для юрисдикций или владельцев, которые хотят улучшить характеристики здания. Примеры включают Международный кодекс экологического строительства (IgCC), Международную ассоциацию работников сантехнического и механического оборудования
(IAPMO) «Дополнение к Кодексу
экологического водопровода и механики» и стандарт 189 ASHRAE.1-2011 «Стандарт на проектирование высокоэффективных экологичных зданий». Хотя ни один из этих кодов моделей специально не предусматривает исключения для изоляции пластиковых трубопроводов, альтернативные конструкции, как правило, допускаются, если это оправдано техническим анализом. Формулировка в разделе 102.1 Зеленого приложения МАПМО типичная:

102,1 Общие. Ничто в этом дополнении не предназначено для предотвращения использования систем, методов или устройств эквивалентного или высшего качества, прочности, огнестойкости, эффективности, долговечности и безопасности по сравнению с теми, которые предписаны этим дополнением.Техническая документация должна быть представлена ​​в уполномоченный орган для подтверждения эквивалентности. Компетентный орган должен иметь право утверждать или отклонять систему, метод или устройство для использования по назначению.

Заключение

Все действующие нормы и стандарты энергопотребления требуют теплоизоляции трубопроводов горячего водоснабжения и систем отопления, вентиляции и кондиционирования воздуха. Требования различаются, но ни один из кодов моделей не различает требования к изоляции труб в зависимости от материала труб.

Для неизолированных или неизолированных труб более высокое тепловое сопротивление стенок пластиковых труб может значительно снизить тепловой поток (примерно на 30%) по сравнению с медными трубами. По мере увеличения уровня изоляции влияние сопротивления стенок трубы значительно уменьшается. При уровнях изоляции, требуемых действующими энергетическими нормами и стандартами, влияние материала стенок трубы на общую теплопередачу невелико.

В некоторых применениях (например, для контроля конденсации или защиты от замерзания) более низкая проводимость пластика по сравнению с металлическими материалами трубопроводов может быть преимуществом и может устранить дополнительную теплоизоляцию.Для других применений может потребоваться дополнительная изоляция в зависимости от целей проектирования и специфики ситуации.

Теплоизоляция механических систем зарекомендовала себя как простая и экономичная технология для снижения тепловых потерь и выигрышей в строительных системах. По мере того, как энергетические нормы и правила (как предписывающие, так и целостные) становятся более строгими, а владельцы зданий, операторы и арендаторы стремятся к более производительным и более экологичным зданиям, проектировщики должны сосредоточиться на том, как и где использовать больше, а не меньше изоляции. Например, некоторые проектировщики рассматривают возможность использования изоляции труб для экономии дефицитных водных ресурсов, а также энергии в системах подачи горячей воды для бытовых нужд. ⁶ Поскольку ожидаемый срок службы зданий может составлять 50 лет и более, гораздо проще и экономичнее спланировать и установить надлежащие системы механической изоляции во время строительства
, чем модернизировать или модернизировать системы изоляции позже. . Аналогичным образом, когда объекты ремонтируются или ремонтируются, не следует упускать из виду возможность модернизации систем механической изоляции.Попытки пожертвовать уровнями механической изоляции для минимизации начальных затрат контрпродуктивны, и владельцам зданий будет лучше сосредоточиться на изучении долгосрочных характеристик строительных систем.

Эта статья была разработана Национальной ассоциацией изоляционных материалов (NIA) и Североамериканской ассоциацией производителей изоляционных материалов (NAIMA).

Каталожные номера:

• Барретт, Стивен Р. «Достижения в области питьевых и технологических труб и фитингов с использованием радио.
  Сварка плавленным плавлением.”Симпозиум IAPMO по новым технологиям, 1 мая 2012 г.

• Национальный институт строительных наук, «Руководство по проектированию механической изоляции», www.wbdg.org/design/midg.php

• Ассоциация пластиковых труб и фитингов, «Руководство по установке: трубопроводы горячей и холодной воды из ХПВХ», 2002 г.

• Исследовательский центр NAHB, «Руководство по проектированию: бытовые водопроводные системы PEX», ноябрь 2006 г.

• ASTM C680-10, «Стандартная практика для оценки тепловыделения или тепловых потерь и температуры поверхности изолированных плоских, цилиндрических и сферических систем с использованием компьютерных программ
  ». ASTM International, Западный Коншохокен, Пенсильвания. 2010.

• Кляйн, Г., «Исследование распределения горячей воды», Insulation Outlook, декабрь 2011 г.

Заявление об авторских правах

Эта статья была опубликована в сентябрьском номере журнала Insulation Outlook за 2012 год.Авторское право © 2019 Национальная ассоциация изоляторов. Все права защищены. Содержание этого веб-сайта и журнала Insulation Outlook не может быть воспроизведено каким-либо образом, полностью или частично, без предварительного письменного разрешения издателя и NIA. Любое несанкционированное копирование строго запрещено и может нарушить авторские права NIA и другие соглашения об авторских правах, заключенные NIA с авторами и партнерами. Свяжитесь с [email protected], чтобы перепечатать или воспроизвести этот контент.

Как труба PEX работает зимой

Одна из самых серьезных проблем для домовладельцев зимой – убедиться, что их трубы не замерзают и не лопаются, вызывая головную боль и нежелательные повреждения в особенно загруженное время года. Но в зависимости от типа трубы в их доме исключительно холодный день может не вызывать такого же беспокойства. Это связано с тем, что гибкая труба с большей вероятностью будет работать лучше в условиях замерзания, чем жесткая труба . Таким образом, медь, ПВХ и ХПВХ больше подвержены риску разрыва при замерзании воды, чем полиэтиленгликоль. Мы рассмотрим, как PEX работает в холодную погоду и как снизить нагрузку на водопроводную систему в течение всего сезона.

Почему PEX имеет преимущество зимой

Его химическая структура обеспечивает более высокую гибкость и возможности давления.И прочность пластиковой трубы не меняется в холодную погоду, за исключением экстремальных температур. Таким образом, при более высоком давлении PEX расширяется, что означает, что он выдержит ситуацию с высоким давлением, например замерзание воды, дольше, чем жесткие трубы.

Все типы PEX – a, b и c – также имеют почти одинаковые возможности. SharkBite производит PEX-b, который не только выдерживает замерзание, но также является одним из самых надежных типов PEX на рынке.

Морозостойкость не означает морозостойкость

То, что он лучше переносит холод, чем жесткая труба, не означает, что он не замерзнет и не сломается.

Так при какой температуре замерзнет? Это зависит. Хотя сами трубы не замерзают, вода внутри них замерзает, когда область вокруг водопровода достигает точки замерзания. Таким образом, даже если температура снаружи составляет 32 градуса, трубы под землей, например, могут не достичь той же температуры, если она не ниже 32 градусов на улице. Каждый случай различается, но Совет по исследованиям в строительстве при Университете Иллинойса определяет «порог предупреждения о температуре» как 20 F для неизолированных труб , особенно для южных штатов, в которых в течение зимы могут наблюдаться резкие перепады температур.

Способы предотвращения замерзания трубы из полиэтиленгликоля

Труба

PEX расширяется при замораживании и сжимается до своей первоначальной формы при оттаивании. Но частая нагрузка на систему ослабляет ее, увеличивая вероятность выхода из строя и утечек. Итак, чтобы сохранить прочность ваших труб, вы должны использовать те же стандартные меры предосторожности для изоляции с PEX, чтобы предотвратить его замерзание.

Несколько советов по предотвращению замерзания труб PEX:

• Поддерживайте температуру в помещении выше 55 F.
• Добавьте изоляцию в особо холодные места, такие как чердаки, гаражи и подвалы.
• Смесители для удержания воды в трубах.
• Перекройте подачу воды к внешним насадкам шланга (патрубкам) ​​и слейте воду из труб.
• Установить незамерзающие пороги.
• Установите водяной монитор, который предупреждает вас, когда температура в комнате достигает точки, при которой труба может замерзнуть.

Исследуйте SharkBite PEX

Могут ли трубы замерзнуть за одну ночь?

---

Да, трубы могут замерзнуть за ночь.Чем ниже температура на улице и чем более незащищены трубы, тем выше вероятность их замерзания. Как домовладелец, у вас может возникнуть много вопросов о последствиях замерзания труб и о том, что можно сделать, чтобы предотвратить возникновение этой проблемы. В этом посте мы рассмотрим некоторые из ваших опасений и предложим несколько методов предотвращения замерзания труб.

При какой температуре замерзнут мои трубы?

Это сложный вопрос, тщательно изученный экспертами.Нет однозначного ответа. Вода замерзает до 32 градусов по Фаренгейту, но внутренние трубы в некоторой степени защищены от перепадов температуры наружного воздуха, даже в неотапливаемых частях дома, таких как чердак или гараж. Тот факт, что на улице 32 градуса, не означает, что трубы достигнут такой температуры.

Как правило, температура снаружи должна упасть минимум до 20 градусов или ниже, чтобы трубы могли замерзнуть. В северном климате, где температура регулярно опускается ниже нуля, современные дома, как правило, хорошо изолированы, а водопроводные трубы расположены во внутренних частях дома для дополнительной защиты.В старых домах это не всегда так. В южном климате сильные заморозки могут быть более проблематичными, потому что там дома не приспособлены к холоду.

Наиболее уязвимые трубы:

• Трубы неизолированные
• Трубы, расположенные на наружных стенах дома
• Трубы на чердаке, цокольном этаже, неотапливаемом гараже и подполье
• Трубы из меди или оцинкованной стали

Предположим, что ваш дом уязвим, если в прошлом у вас были проблемы с замораживанием труб.Если вы не уверены, какие трубы в вашем доме уязвимы и при каких температурах, попросите лицензированного сантехника осмотреть ваши трубы. Он или она сможет оценить слабые места вашего дома и сказать вам, при какой температуре вам следует начать беспокоиться. В зимнее время внимательно следите за сводками погоды и новостями. Местные метеорологи могут упомянуть, когда домовладельцам следует опасаться низких температур.

Что происходит, когда трубы замерзают?

Вода расширяется при замерзании, поэтому иногда при замерзании трубы лопаются.Это может привести к ущербу в сотни или даже тысячи долларов, в зависимости от того, где произошел взрыв, сколько времени потребуется, чтобы выявить проблему, и сколько воды вытекает из трубы.

В некоторых случаях трубы не замерзают, но лед внутри трубы может препятствовать протеканию незамерзшей воды по трубе, что создает неудобства.

Если ваши трубы действительно замерзают, мы недавно написали сообщение о лучших методах разморозки ваших труб.

Как предотвратить замерзание труб?

Изоляция может помочь защитить ваши трубы от отрицательных температур.Коммерческий самоклеящийся утеплитель можно приобрести в строительных магазинах и домах-ремонтниках. Сначала изолируйте трубы снаружи дома, потому что они с наибольшей вероятностью замерзнут. Если вы не хотите платить деньги за специальную изоляцию, может помочь просто обернуть трубы газетой или одеялом.

Чтобы трубы не лопнули, открывайте краны на медленную струю воды, когда на улице падает температура. Это снизит давление внутри труб, так что, если ваши трубы все-таки замерзнут, лед не вызовет разрыва.

Для получения дополнительной информации о защите ваших труб, их размораживании или ремонте прорвавшихся труб жители Питтсбурга могут связаться с Terry’s Plumbing. Мы надеемся, что этой зимой вам и вашим трубам будет тепло, но если вам понадобится сантехник, мы готовы помочь!

The Power Myth of Max 56% OFF

Для полноценного функционирования различных учреждений системы здравоохранения, независимо от профиля деятельности, формы собственности, масштаба, необходимо медицинское оборудование.В Украине есть собственный производитель качественного медицинского оборудования, отвечающего современным мировым стандартам. Это завод, расположенный в Киеве, в составе «Завета».

Использование медицинского оборудования

Медицинское оборудование – это собирательное название технического оборудования, используемого в медицине и здравоохранении. Медицинское оборудование различного типа используется для:

• профилактика заболеваний;
• исследований деятельности сердца и мозга, дыхания, артериального давления, крови и других физиологических жидкостей, образцов тканей;
• диагностика различных заболеваний, в том числе на ранней стадии, когда отсутствуют клинические симптомы, наблюдение за динамикой заболевания, эффективностью лечения;
• проведение лечебных процедур и манипуляций;
• на выполнение хирургических вмешательств;
• выполнение реанимационных мероприятий;
• поддержание жизнедеятельности при потере, отказе отдельных органов при нахождении пациента в коме, поиск донорского органа, подготовка к трансплантации;
• эффективная реабилитация больных после перенесенных болезней, операций;
• дезинфекция и стерилизация;
• утилизация медицинских отходов;
• облегчает уход за пациентом.

Медицинское оборудование разделено на несколько функциональных групп. Инструменты, которые используются для проведения манипуляций, процедур, могут быть ручными (приводимыми в действие мышечной силой) или входить в состав аппарата в качестве сменного рабочего органа. Инструменты – это устройства, которые используются в исследовательских и диагностических целях, и они предоставляют точную информацию о состоянии организма. Медицинские изделия – это несколько групп изделий:

• приборы для физиотерапии – генерируют разные виды энергии для терапевтического воздействия на организм;
• устройств, временно выполняющих функции определенных органов, систем;
• аппаратов, в том числе инструментов для механического воздействия на органы.

Оборудование – понятие широкое, это общее название технических устройств, позволяющих создавать необходимые условия для лечения, диагностики, ухода за больными, механизировать или автоматизировать трудоемкие процессы. Также к медицинскому оборудованию относятся расходные материалы, запчасти и аксессуары, необходимые для его работы. Это батарейки для портативных диагностических приборов, аппараты для физиотерапии, рентгеновская пленка, десятки для водного дистиллятора и многое другое.

Разновидности медицинского оборудования

Медицинское оборудование классифицируется по применению.Выделяют следующие группы оборудования:

• для функциональной диагностики – УЗИ, МРТ, кардиографы, электромиографы, спирографы, медицинские тепловизоры, рентген, радиологические приборы и многое другое, в том числе компьютерные диагностические системы, прикроватные мониторы;
• для жизнеобеспечения – аппараты ИВЛ, искусственный пневмоторакс, гемодиализ, инфузионные насосы;
• лаборатория – для автоматизации проведения лабораторных исследований;
• терапевтические – ингаляторы, аппараты для электрофореза, ультразвука, ударно-волновой, лазерной, магнитной и других видов физиотерапии;
• хирургические – лазерные и электрохирургические аппараты, аспираторы, операционные столы, лампы, потолочные консоли для размещения всего необходимого оборудования во время операции;
• реанимация, анестезия-реанимация – дефибрилляторы, ИВЛ;
• для перевозки больных – инвалидных колясок, трансферов;
• для вызова медперсонала – сигнализация палаты;
• реабилитация – вытяжные столы, приспособления для пассивного развития конечностей, инвалидные коляски, медицинские кровати, ходунки;
• для скорой помощи – загрузочные устройства, носилки, переносные аспираторы, концентраторы кислорода, дыхательные мешки, иммобилизационные шины, подголовники.

Для дезинфекции и стерилизации используются ультрафиолетовые камеры, рециркуляторы, водные дистилляторы, стерилизаторы воздуха, облучатели для воздуха и воды, которые могут быть настенными, потолочными, мобильными. Также в оборудование для нужд медицины входят утилизаторы, крематоры.

Разделение медицинского оборудования принято не только на диагностическое, терапевтическое, хирургическое, реанимационное и др., Но и на отрасли медицины. Некоторые технические средства могут применяться в разных сферах.Итак, лабораторные исследования, УЗИ назначают при самых разных заболеваниях. Список показаний к физиотерапии также широк. Но также выделяют узкоспециализированное оборудование. Например, неонатологические – в эту категорию входят инкубаторы, облучатели для обогрева новорожденных, лечения желтухи новорожденных, пеленальные столики и функциональные кровати. Также различают гинекологическое оборудование (гинекологические кресла), кардиологическое (кардиостимуляторы), урологическое (ректоскопы) и косметологическое (лимфодренажные устройства).

Купить медицинское оборудование в Киеве и Украине

Завод-производитель «Завет» выпускает широкий ассортимент медицинского оборудования, бытовой техники, мебели. Компания с 19-летним опытом на сегодняшний день является ведущим производителем и поставщиком данной продукции в Украине. В каталоге магазина «Завет», помимо продукции собственного производства, представлены медицинские изделия других производителей с мировым именем. Цены доступные; в этом можно убедиться, изучив наш прайс-лист.Вся продукция качественная, предоставляется гарантия, осуществляется послегарантийное обслуживание. Возможна доставка со склада в Киеве в Запорожье, Харьков, Одессу, Винницу, Херсон, Полтаву, Львов, Днепропетровск, Черкассы, Николаев.

.
