Смесительный узел для теплого пола

Содержание

• Для какой цели нужен смесительный узел
• Как работает смесительный узел
• Как организовать работу
• Погодозависимый контролер – зачем он
• Монтаж смесительного узла
• Заключение

Изготовление теплого пола на сегодняшний день является отличным решением при отоплении жилого дома. Можно смело заявить, что это далеко не новинка современности. При правильном проектировании, теплый пол вполне может служить в качестве основного отопления, полностью заменив традиционную радиаторную систему. Если сравнивать теплые полы с радиаторной, то напольный обогрев представляет собой низкотемпературную систему. Если вы осуществляете запитку теплоносителя обогрева из радиаторов, то крайне важно обеспечить надежное снижение температуры теплоносителя. Для этой цели сооружается смесительный узел подмеса для теплого пола. Благодаря его наличию, вы сможете наслаждаться комфортной температурой пола. Услышав это название, не стоит пугаться. Вполне реально сделать смесительный узел для теплого пола своими руками. При этом вы полностью обойдетесь без услуг квалифицированных специалистов. Чтобы вам было легче разобраться с этим вопросом, предлагаем вам во всех подробностях рассмотреть его. В заключение обязательно просмотрите подготовленный видеоматериал, который поможет вам все расставить по полочкам.

Для какой цели нужен смесительный узел

Сразу отметим, что смесительный узел для теплого пола необходим в том случае, если в качестве теплоносителя используется вода. Итак, теперь рассмотрим для какой цели он нужен. В радиаторах имеется теплоноситель, который достигает температуру до 95 градусов по Цельсию. Что касается теплого пола, то это слишком высокий показатель. Для напольного обогрева необходима температура около 31 градуса по Цельсию. За счет этого ходьба по полу не будет вызывать особых затруднений, а внутри дома будет комфортная обстановка. Если температура воды будет выше, то передвигаться по поверхности босиком будет неприятно.

Что касается температуры в 31 градус по Цельсию, то многие специалисты утверждают, что это идеальный показатель. В таком случае полы не будут сильно горячими и холодными. Более того, обязательно учитывается толщина напольного покрытия и стяжки. Как следствие, теплоноситель может быть и 55 градусов по Цельсию. Одним словом, температуру теплоносителя для греющего пола каждый определяет индивидуально.

Теплоноситель прогревается в котле, который выдает сильно высокую температуру. Этот показатель не подходит особенностям и характеристикам напольного отопления. Для достижения гармонии изготавливается смесительный узел теплого пола. Благодаря этому подмес выполняется при входе воды в систему греющего пола. За счет этого и происходит подмес горячего и холодного теплоносителя.

Важно! Если не соблюдать температурный баланс, это может негативно влиять на все оборудование. Как следствие смесительный узел полностью исключает вероятность выхода из строя другого оборудования в системе теплого пола.

Однако бывают случаи, когда устанавливать узел подмеса не нужно. Например, котел выдает низкую температуру.

Как работает смесительный узел

Что касается работы узла подмеса, то его принцип сводится к простым действиям. Направляющийся теплоноситель к коллектору, останавливается непосредственно возле предохранительного клапана. У него есть встраиваемый термостат, который производит измерения температуры. Если температура выше заданной, то клапан в автоматическом режиме открывается, с целью подмеса холодного теплоносителя. Как только теплоноситель достигает необходимой температуры, термостат подает сигнал на перекрытие клапана. Как следствие, подмес прекращается. Суть работы в том, что этот процесс непрерывен. Он продолжается все время работы теплого пола.

Если говорить за работу смесительного узла, то она возможна только в двух случаях, вернее, двумя методами. Важно понимать, что коллектор выполняет работу не только по регулировке температуры теплоносителя. Так, он обеспечивает циркуляцию воды по всем контурам греющего пола. Все это работает посредством насосного узла. Циркуляционный насос обеспечивает передвижение теплоносителя по системе с определенной скоростью. Как следствие, вся площадь обогревается равномерно, а температура воздуха комфортная. Также параллельно работает предохранительный клапан. Его работа заключается в том, чтобы подпитывать горячий теплоноситель и в то же время анализировать его температуру.

Кроме всего прочего, коллекторный узел в своем составе имеет воздухоотводчик, дренажный и отсекающий клапан, а также байпас. Байпас необходим для того, чтобы защищать весь узел от возможных сильных нагрузок.

Все эти элементы собираются между собой до установки напольного обогрева. Что касается места установки, то это может быть любое удобное место, позволяющее в будущем осуществлять простой контроль и регулировку. Многие монтируют всю коллекторную группу и узел подмеса в котельной. Если такой возможности у вас нет, тогда можно соорудить коллекторный шкаф.

Как организовать работу

Принцип работы узла подмеса различается, при использовании разных клапанов, которые бывают трехходовыми и двухходовыми. Двухходовой клапан также известен питающий. Он имеет специальный термостат, который оборудован инфракрасным датчиком. Как только поступает теплоноситель, он анализирует температуру, а после этого направляет сигнал на включение или выключение клапана на подачу горячей воды.

Процесс смешивания воды в нем осуществляется очень просто. Циклично передвигающийся теплоноситель по кругу обеспечивает равномерный прогрев. Предохранительная головка при изменении температуры может открываться/закрываться. Таким образом, осуществляется подмес. Данный тип клапана (двухходовой) преимущественно используется при отоплении помещения не больше 200 метров квадратных.

Интересно то, как работает трехходовой клапан. Благодаря наличию байпасного крана, он помимо питающей функции осуществляет балансировку всей системы. Процесс смешивания воды осуществляется тогда, когда термостат измеряет температуру на обратке. Для того чтобы весь этот процесс автоматизировался, трехходовой клапан дополнительно комплектуется сервоприводом. Плюс ко всему, можно такой узел подмеса укомплектовать погодозависимым термостатом и контролером. В таком случае внутри жилого помещения температура воздуха будет регулироваться автоматически и поддерживаться на комфортном уровне.

Этот клапан в своей конструкции также имеет заслонку. Она располагается между трубой горячего теплоносителя и трубой охлажденного теплоносителя. Процесс его работы можно настраивать, чтобы вода имела наиболее комфортную температуру.

Важно! Трехходовой клапан для смесительного узла эффективен при отоплении большой площади пола.

Однако, данный тип клапана в смесительном узле имеет и свои недостатки. Например, при подаче неохлажденной воды в трубопроводе может произойти резкий скачок давления, который негативно скажется на всей работе отопительной системы. Более того, регулировка этой системы очень щепетильна. Если допустить небольшой отступ, то это значительно скажется на температуре воды в отопительном контуре.

Погодозависимый контролер – зачем он

Смесительный узел также может обустраиваться погодозависимым контролером. Для какой цели он необходим? Его присутствие позволит контролировать мощность теплого пола. То есть, этот контролер тесно взаимосвязан с погодой. Как только на улице замечается небольшое снижение температуры, он подает соответствующий сигнал. Благодаря этому температура воды повышается или понижается. После этого скорость циркуляции теплоносителя в системе или увеличивается, или сокращается. Данное устройство тесно связано со смесительным узлом.

С целью экономии многие внедряют ручные контролеры. Однако здесь могут возникать определенные затруднения. Например, крайне сложно выставить идеальный поток воды по трубам. На процесс настройки можно тратить очень много времени. По этой причине рекомендуется использовать автоматический контролер, которые каждые 20 секунд делает соответствующие измерения.

Монтаж смесительного узла

Рассмотрев все особенности смесительного узла теплого пола, рассмотрим принцип его монтажа. Особых проблем здесь у вас возникнуть не должно. Сегодня существует ряд схем, позволяющие упростить сборку и монтаж узла подмеса. Лучше всего монтировать его в коллекторный шкаф. При этом данное место должно быть удобным для возможного регулирования. Устанавливается датчик напора воды, датчик температуры и датчик давления. Преимущественно они идут в комплекте.

Что касается комплектов узла подмеса, то ряд производителей предлагают качественные и современные решения, например, валтек. Этот производитель смесительного узла и систем теплого пола на отечественном рынке получил исключительно положительные рекомендации.

Установленный узел должен исключать вероятность образования пузырьков воздуха. Также данный узел должен не допускать попадания воды или конденсированной жидкости на элементы, которые работают под током. Процесс монтажа узла подмеса заканчивается монтажом трехходового смесительного клапана и подключением привода к электричеству. Далее выполняется калибровка управляющей системы.

Заключение

Итак, вот мы и рассмотрели все особенности изготовления узла подмеса теплого пола. Как видно, он выполняет крайне важную роль, благодаря чему в отопительном контуре поддерживается комфортная температура для жилого помещения. Мы надеемся, что эта статья помогла вам получить пищу для размышления. А чтобы закрепить всю эту теорию, посмотрите подготовленный видеоматериал в конце этой статьи, в котором вы наглядно увидите все описанное в этой статье.

• Как устранить засор в унитазе
• Чистим газовую колонку своими руками
• Как правильно установить унитаз своими руками
• Подвесной унитаз с функцией биде

Смесительные узлы для теплого пола

Содержание

1. Сущность смесительного узла для теплого пола
2. Насосно-смесительный узел (НСУ)
3. Основные схемы узлов подмеса
4. Цена смесительных узлов
5. Каким образом можно своими руками соорудить смесительный узел
6. Схема подключения
7. Тонкости монтажа
8. Уличные температурные датчики(метеодатчики)

Пол с подогревом давно не представляет собой предмет роскоши. Данная система низкотемпературна, по этой причине узел — это незаменимая часть данной конструкции.

Сущность смесительного узла для теплого пола

Модуль подмеса — это устройство, которое контролирует понижение температуры теплоносителя. Применяется она исключительно для водного типа конструкций.

Смесительный узел включает в себя регулирующий клапан и циркуляционного насоса. Клапан требуется для контроля количества поступаемой горячей воды. Следует так же уточнить, горячая вода и более холодная вода смешиваются именно в нем. В тот момент, когда температура становится выше установленной, отмыкается клапан и происходит смешение холодной воды с горячей.

Температура поверхности располагается я в пределах 20-27°C (в том случае, если основное отопление перекладывается на радиаторы). Если система теплого пола используется для обогрева всей квартиры, её верхний предел определяется санитарными нормами: 31°.

Если котельная установка нагревает воду не исключительно для горизонтальных поверхностей, то коммутация смесителей необходима.

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеется вентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

• поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
• балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

• Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
• Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

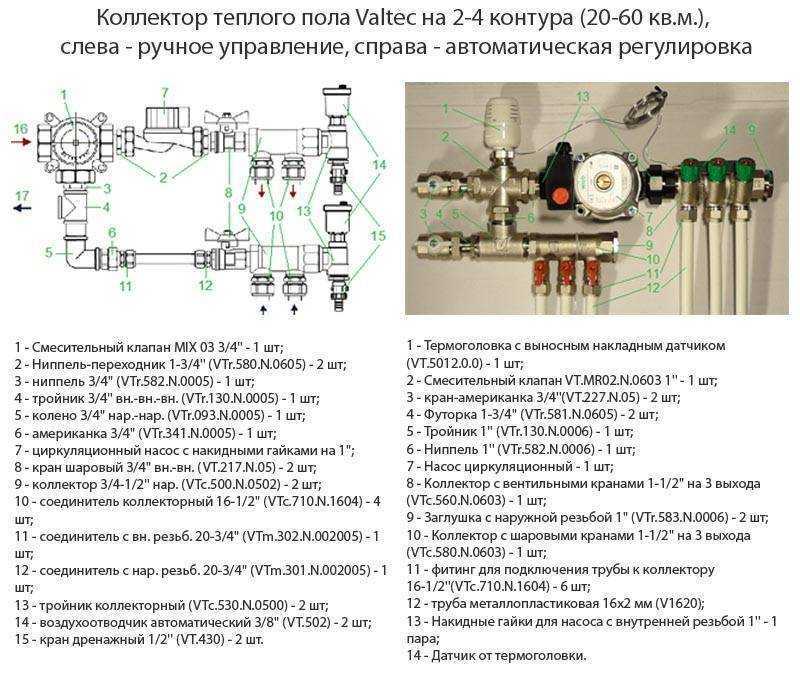

Основные схемы узлов подмеса

Подобные схемы необходимы для того, чтобы собрать узел подмеса своими руками.

Номинальная S 20-25 метров в квадрате. Ручная регулировка температуры.

6 — соединители устанавливаются при подключении к радиаторы трубам

10 — соединение трубы от нагревательного котла

11 — из контура

Те же условия, но автоматический тип регулировки

Площадь 60 метров в квадрате. Регулировка автомат.

3 — подача воды

12 — место монтировки контуров

клапан направить «+» в направлении котла.

Цена смесительных узлов

Средние расценки самых популярных марок. (Актуальность конец 2015 года)

Каким образом можно своими руками соорудить смесительный узел

Перед установкой тщательно изучите инструкцию

Советы профессионалов:

• Обозначить возможность свободно дотягиваться до вентилей, клеммных коробок насосов, электроприводов, регулирующих клапанов.
• Устройство вывода воздуха следует установить там, где могут появиться воздушные пузыри
• Не упускать из виду данные температуры теплоносителя при покупке контурных труб
• Постарайтесь не устанавливать поток жидкости на участках с минусовой температурой. Если невозможно полностью это исключить, то стоит свести к минимуму.
• Балансировочный вентиль закроется при если установить границы максимального уровня температуры
• На элекродеталях устройства недопустимо попадание любой жидкости
• в первую очередь собирается узел, а за ним электроприводы регулирующих клапанов. Затем подается питание.

Схема подключения

Главное в технологии — монтаж термометров, встраиваемых в падающий и возвратный клапан. Они выполняют — контроль нагрева воды. Предохранительный клапан -это терморегулятор. Помните, что главная ошибка установки — неправильное расположение смесительных узлов (задом на перед или вверх ногами)

Место установки, конечно, можно выбрать так, как вам удобно, но лучшие варианты это — жилое помещение, специальный коллекторный бокс, котельная. Но для лучшего распределения давления, а также вашего личного удобства, устанавливать по возможности ближе к нагревателю.

Тонкости монтажа

• Любой смесительный узел должен доходить до основания теплого пола.
• Допускается и лево и правосторонняя коммутация.
• В комнатах с S меньше 20 квадратных метров коллекторную группу необходимо присоединять к краю радиатора.
• Обязательно в конце установки сделайте пробное включение, чтобы установить пропускную мощность согласно вашему комфорту.

Уличные температурные датчики(метеодатчики)

Главная функция погодозависимых контроллеров — автоматическое регулирование температуры системы отопления на основании температуры окружающей среды. Регулярность замеров может быть выстроена автоматически (производителем) или вручную.

Средний показатель равен 20с. Если случится превышение или понижение заданных параметров контроллер перемещает заслон вентиля на 4°30’. При установке метеодатчика, вы можете забыть о «безостановочном» ручном контроле отопления.

Каждый смесительный узел имеет несколько модификаций и вариантов монтажа. Но помните, браться за сборку будучи новичком опасно для купленной вами техники. Это может привести к поломке деталей или неправильной сборке, поэтому рекомендуется приобрести уже готовую систему.
