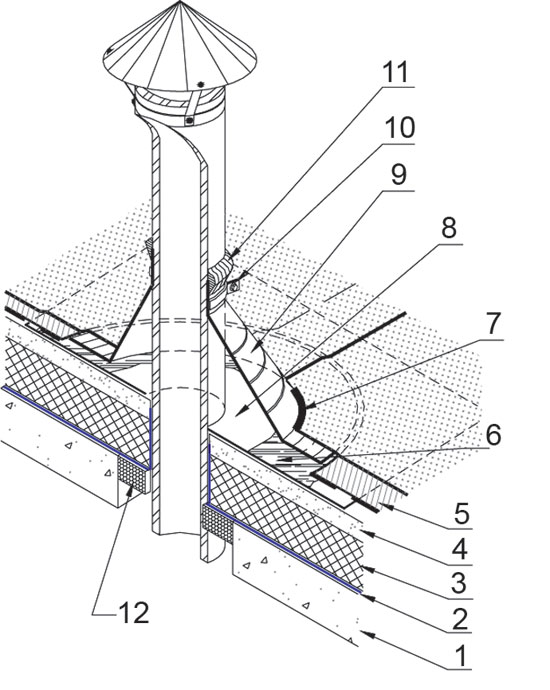

узел выхода круглой трубы, уплотнитель

Любая крыша имеет на своей поверхности трубу, будь то дымовая (при печном отоплении или наличии камина) или вентиляционная, если в доме газовое отопление. И правильно устроенный проход трубы через кровлю и перекрытие  гарантирует жильцам сухой потолок и комфорт проживания в доме.

Инженеры и специалисты — кровельщики расходятся во мнениях, где лучше всего располагать саму трубу на крыше. Одни из них считают, что труба должна быть расположена на минимальном расстоянии от конька крыши. В этом случае большая часть трубы остается в пределах чердачного пространства и защищена от воздействия холода и ветра.

Другая часть оппонентов утверждает, что труба дымохода должна располагаться непосредственно на коньке. Специалисты кровельного дела мотивируют такое расположение трубы тем, что в зимнее время не будет создаваться снежных карманов, которые могут служить источником протечек, а также более простым монтажом узла прохода дымохода.

Третий вариант расположения дымоходной трубы на крыше дома может предполагать некоторое расстояние от конька крыши.

Не следует забывать о том, что печь или камин могут располагаться в таком месте в доме, когда вывод дымохода не зависит от чьего-то мнения. В этом случае, устройство соединения трубы с кровлей и перекрытием делается по месту.

Не рекомендуется устраивать проход дымовой или вентиляционной трубы в ендовых, так как в этих местах будет сложно или невозможно вообще сделать качественную гидроизоляцию примыкания трубы к кровельному покрытию.

Больше всего неудобств создает устройство прохода дымоходной трубы через утепленную кровлю, в составе которой имеются несколько слоев – утеплитель, паро- и гидроизоляционные рулонные материалы, обрешетка, контробрешетка и само кровельное покрытие. Специалисты рекомендуют для этого устраивать отдельный короб, в который будет заключаться сам дымоход.

Главное, обезопасить деревянные конструкции крыши от соприкосновения с горячей поверхностью дымохода.

Для этого используется минеральный утеплитель на основе стекловолокна или базальта.

Узел прохода трубы через кровлю может иметь разные формы, в зависимости от  применяемого материала для возведения самого дымохода. Форма дымоходной трубы может быть:

• круглой;
• квадратной;
• прямоугольной.

Квадратная или прямоугольная форма дымохода создается чаще всего из-за применения кирпича или других блоков. Круглую форму дымоход приобретает, если используются асбестоцементные или металлические трубы.

Но в любом случае над дымоходной трубой следует устраивать колпак или зонтик, чтобы защитить внутреннюю часть дымохода от атмосферных осадков в виде дождя и снега. На металлические и асбоцементные трубы устанавливают специально сделанные для этой цели зонтики, а над каменными трубами выкладывается конструкция из кирпича

, которая закрывает верхнюю часть дымохода и оставляются отверстия с боков трубы.

Независимо от места расположения, труба должна быть выше конька минимум на 50 см.

Выход дымоходной трубы через кровлю должен быть обустроен защитным фартуком, который выполняется, чаще всего, из оцинкованного металла, покрытого полимерными составами. Такой способ пригоден  для труб квадратного или прямоугольного сечения.

Устройство проходки круглой формы

Проходка для дымохода круглой формы

В настоящее время металлические трубы для дымоходов изготавливаются из нескольких слоев с утеплением. Для выполнения  герметичного соединения дымоходной трубы и кровельного покрытия производителями выпускаются готовые проходки из металла, которые имеют вид стального листа с закрепленным на нем фартуком – колпаком.

Сама труба проходит именно через колпак.  Сверху на трубу  надевается специальная «юбка», которая закрывает её стык с фартуком. При необходимости  можно дополнительно использовать эластичную термостойкую прокладку. Кроме металлических фартуков для прохода круглой трубы через кровлю используются специальные проходки, изготовленные из резины или силикона.

Выбирать проходку следует такого размера, чтобы внутренний диаметр кольца был на 20% меньше диаметра самой дымоходной трубы.

Если диаметр кольца невозможно подобрать точно по размеру, следует взять проходку меньшего диаметра и на месте подрезать до нужного размера. После этого уплотнительное кольцо натягивается на трубу. Использование хозяйственного или другого мыла значительно облегчит проведение этой операции.

Когда кольцо до конца оденется на трубу, его следует плотно прижать к кровельному материалу вокруг трубы. Под края кольца наносится герметик, после чего кольцо закрепляется при помощи саморезов к кровельному покрытию. Саморезы вкручиваются через каждые 3-4 см.

Круглые проходки могут монтироваться на любое кровельное покрытие. Эластичность материала, из которого они производятся, даёт возможность устраивать максимальную гидроизоляцию на кровельных материалах любой конфигурации.

Специалисты советуют пользоваться проходками, изготовленными  из силикона или мембранной резины EPDM. Эти материалы стойко переносят температурные перепады и могут служить долгие годы.

Проходка мембранной резины EPDM

В любом случае, при устройстве фартуков верхний край заводится под кровельное покрытие, а нижний край с нахлестом накрывает кровлю.

Устройство прохода для трубы квадратного или прямоугольного сечения

Если проход дымохода через кровлю устраивается с прохождением стропильной системы, то вокруг него устраивается своеобразная рамка, образованная стропильными ногами и поперечными балками, укладываемыми на ноги сверху и снизу трубы, на расстоянии, предусмотренном СНиП.

Для разных материалов дымовой трубы это расстояние может составлять от 13 до 25 см. Пространство вокруг дымоходной трубы заполняется утеплителем из минераловатных плит большой плотности. А так как такой утеплитель мало подвержен намоканию, по сравнению с тем, что обычно укладывается  для утепления кровли, то отпадает необходимость в паро- и гидроизоляции вокруг дымохода.

Примыкание пароизоляции и гидроизоляции к коробу, ограждающему дымоходную трубу, осуществляется следующим способом.

Рулонные материалы надрезаются в форме конверта,  закрепляют края конвертов на стропилах и поперечных балках с помощью гвоздей или скоб. Для лучшей гидроизоляции рекомендуется применять специальные ленты или герметики.

Обязательно следует сделать выше трубы водоотводящий желоб, по которому вода будет стекать на крышу.

Его делают из  гидроизоляционной пленки или из специальных металлических деталей, не поддающихся коррозии.

Проход печной трубы может выполняться и другим способом. Если труба устроена из современных материалов, которые имеют многослойную конструкцию, то паро и гидроизоляционные материалы можно крепить непосредственно к дымоходной трубе. Температура на поверхности такой трубы не превышает 60 градусов, поэтому паро и гидроизоляционные материалы не подвержены риску возгорания. При необходимости, устанавливают уплотнитель кровельных проходов. Крепление этих материалов к трубе осуществляется при помощи скотча. Однако, сверху необходимо устанавливать козырек (прижимную планку), который закрывает место соединения.

Полностью узел примыкания устраивается с нижним и верхним фартуком из оцинкованного металла. Края нижнего  фартука заводятся в желоб, пробитый в стене   (штроба), на предварительно уложенную паро и гидроизоляцию, герметизируются и после этого закрепляются саморезами к основанию крыши через кровельное покрытие

Страница не найдена | Легко вместе

«Добро пожаловать на страницу 404! Вы находитесь здесь, потому что ввели адрес страницы, которая уже не существует или была перемещена по другому адресу».

Попробуйте поискать на Главной странице.

Или вы можете воспользоваться поиском по сайту

Найти:

Или посмотрите последние статьи:

• Разместил iarriba
• Дата: 7 июля 2021 в 6:11 дп

Современный косметический рынок буквально перенасыщен средствами для мытья волос и ухода за ними. Тем не менее многие и сегодня предпочитают мыть голову хозяйственным мылом. Эксперты красоты рассказали, безопасно ли применять его для таких целей и подходит ли этот продукт для регулярного использования. Ассортимент в магазинах Пару десятилетий назад в продаже присутствовало мыло, изготавливаемое по ГОСТ: […]

Читать запись полностью »

• Разместил iarriba
• Дата: 6 июля 2021 в 6:11 дп

Кухонные принадлежности можно поделить на две категории – без которых вообще не обойтись, и такие, которые облегчают процесс готовки и экономят время. И хотя некоторые из них вызывают недоумение и ощущение сомнительной полезности, в конкретном случае они могут пригодиться. Терка-малышка Обычная терка в виде пирамиды, изготовлена из нержавейки, с четырьмя рабочими гранями и пластмассовой ручкой. […]

Читать запись полностью »

• Разместил iarriba
• Дата: 5 июля 2021 в 12:11 пп

Наши предки верили, что хлам в карманах притягивает бедность, а камни-самородки, хранящиеся в кошельке, сулят внезапное богатство. Знахари поделились древними приметами о том, какие вещи способы притянуть в жизнь бедность, а также рассказали, как нейтрализовать негатив. Купюры и монеты Издревле считается, что деньги нужно хранить в специально отведенном месте. К примеру, древние славяне носили монеты […]

Читать запись полностью »

• Разместил iarriba
• Дата: 4 июля 2021 в 6:00 дп

Общество до сих пор подвержено влиянию стереотипов, которые берут свое начало в прошлые века, когда одинокая женщина вызывала сочувствие. На дворе 21 век, но даже теперь не все могут побороть в себе страхи и выходят из-за этого замуж за нелюбимого человека. Страх остаться одной Знаменитая фраза: «А кто же тебе стакан воды подаст?» актуальна до […]

Читать запись полностью »

• Разместил iarriba
• Дата: 3 июля 2021 в 6:09 дп

Неудачные босоножки могут безнадежно испортить летний образ. Выбирать сезонную обувь нужно не менее тщательно, чем одежду. Трендовые модели подчеркнут стиль и красоту женщины, а старомодные выдадут отсутствие вкуса. Какие носить — решать вам. Джинс Джинсовая обувь была в моде 2 года назад, в далеком 2019 году. Сейчас она, конечно же, устарела и подходит разве что […]

Читать запись полностью »

• Разместил iarriba
• Дата: 2 июля 2021 в 6:09 дп

Подготовив фигуру к лету, не забудьте позаботиться и о своем гардеробе. Чтобы выглядеть стильно на пляже, недостаточно приобрести модный купальник из новой коллекции. Остальные вещи тоже должны смотреться гармонично, чтобы вы чувствовали себя комфортно и не переживали о своем внешнем виде. Рубашка зеленого цвета Пляжная рубашка с коротким рукавом не только защитит кожу от солнечных […]

Читать запись полностью »

• Разместил iarriba
• Дата: 1 июля 2021 в 6:09 дп

В макияже лица самым главным считается акцент на глазах. И многие женщины для подчеркивания своей красоты обходятся лишь подкрашиванием ресниц. Рассмотрим некоторые приемы с нанесением косметики, способные сделать женские глазки еще более выразительными. Сочетать несколько вариантов Визажисты раскрыли секрет, что в косметичке должно быть несколько видов туши, используемых для совместного нанесения. Например, на основание ресниц […]

Читать запись полностью »

• Разместил iarriba
• Дата: 30 июня 2021 в 6:09 дп

Бытовые привычки могут многое сказать о характере человека. По ним можно узнать не только о склонностях и предпочтениях, но и о психологических проблемах и комплексах. Некоторые вещи в доме безошибочно свидетельствуют о низкой самооценке хозяйки. Фотографии себя любимой На первый взгляд может показаться, что если в доме везде красуются фотографии самой хозяйки, то у нее […]

Читать запись полностью »

• Разместил iarriba
• Дата: 29 июня 2021 в 6:09 дп

Необязательно ходить в тренажерный зал, чтобы улучшить свою фигуру. Несколько упражнений, которые можно проделывать даже в кровати, помогут сделать ваше тело красивым, а мышцы — более рельефными. Поднимать ноги вверх Одно из самых простых упражнений для проработки мышц нижней части корпуса — поднимание ног. Надо лечь на бок и поднимать прямые ноги. Можно делать эти […]

Читать запись полностью »

• Разместил iarriba
• Дата: 28 июня 2021 в 6:09 дп

Считается, что белая рубашка безупречно сидит на любой женщине и отлично подойдет для работы в офисе. Но на самом деле для создания идеального образа нужно правильно выбрать модель. В противном случае в этой одежде вы будете нелепо выглядеть и некомфортно себя чувствовать. Рубашка из просвечивающейся ткани Блузка из просвечивающей ткани — не лучший вариант для […]

Читать запись полностью »

Узел прохода вентиляции через крышу: варианты и правила строительства

Вывести дымоход на крышу – задача эта на первый взгляд не кажется особо сложной. Но на практике все гораздо сложнее: узел прохода вентиляции через крышу должен быть выполнен очень аккуратно и с соблюдением всех технических требований. Ведь должна сохраняться целостность кровельного пирога и обеспечиваться герметичность.

Мы расскажем, как монтировать кровлю в соответствии со строительными нормами. В представленной нами статье анализируются два варианта: для жесткого и мягкого типа покрытия. Основываясь на наших советах, вы прекрасно сможете выполнить работу самостоятельно.

Содержание статьи:

• Требования к проходу
• Жесткая кровля
• Устройство перехода на мягкую кровлю
• Особенности монтажа типового проекта
• Выводы и полезное видео по теме
2 Требования к проходу

Разумеется, в месте прохождения через крышу вентиляционной или любой другой трубы необходимо обеспечить достаточную герметичность, чтобы в здание не попала влага. В то же время этот узел не должен препятствовать стоку осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

Верх трубы должен быть защищен от влаги дефлектором. Существуют определенные требования к длине вентиляционной трубы, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не такие строгие, как нормы для дымоходов.

Часто воздухообмен через вентиляцию осуществляется принудительно, с помощью вытяжного вентилятора, который также устанавливается возле примыкания. Этот механизм также должен быть надежно защищен от воздействия атмосферных осадков и других природных факторов. Кроме того, необходимо обеспечить заземление прибора.

Неправильный монтаж данного узла часто приводит к плохому удалению осадков с поверхности, что может привести к преждевременному повреждению кровельного материала. Много неприятностей может доставить вентиляционный канал многоквартирного дома, если он выходит на крышу поперек ската.

Кроме сборки прохода вентиляционного канала через крышу могут понадобиться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т. п.

Гораздо лучше, если площадка расположена вдоль ската , поэтому будет меньше препятствий для стока воды. Оптимальным является расположение крупного переходного узла вдоль хребта. Этот вариант избавляет от необходимости установки дополнительных элементов, снижающих сопротивление вентиляционной трубы схождению осадков.

Серьезной ошибкой при монтаже считается ситуация, при которой передний фартук находится под кровельным листом. Фартук – это конструкция, обеспечивающая плотное прилегание кровли к стенкам трубы. Если нижнюю часть фартука вынести под крышу, вода будет стекать в щель, попадая в кровельный пирог и далее в чердачное пространство.

Принципы монтажа переходного узла системы вентиляции можно использовать и для монтажа других подобных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению перепада температур, что способствует образованию конденсата на поверхности вентиляционных труб. Со временем такая ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавчины и т. д.

Наружная часть вентиляционной трубы, выступающая над кровлей, должна быть защищена от влаги и осадки

В старых вентиляционных каналах обычно предусматривают так называемую выдру – утолщение, позволяющее нагретому воздуху перед выходом на крышу немного остыть. В результате разница температур воздуха и кровельных коммуникаций будет меньше, что снизит вероятность образования конденсата.

В современных домах используются фартуки, с помощью которых полностью герметизируется щель между трубой и кровлей. Прорези для установки фартуков формируют болгаркой. Утепление металлических и пластиковых труб можно выполнить с помощью минеральной ваты или другого подходящего материала.

Для круглого вентканала лучше выбрать промышленную модель переходного узла, так как изготовить такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя, следует сразу продумать обустройство прохода через крышу. Специалисты отмечают, что вывести наружу трубу прямоугольного или квадратного сечения гораздо проще, чем круглую конструкцию.

Для обеспечения достаточно плотного прилегания вентиляционной трубы к кровельному материалу обычно используют квадратную втулку, надеваемую поверх трубы. Его заполняют огнеупорным материалом, в основном песком или мелким керамзитом, из-за чего такая конструкция называется «песочницей».

Необходимо вывести вентиляцию над кровлей на высоту равную высоте . Так что нужно обеспечить стабильную тягу. Эта величина зависит от удаленности дымохода от ребра конька.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до монтажа кровельного пирога и кладки

Узел прохода должен быть надежно закреплен ко всем элементам кровли. Обратите внимание на расстояние между краем трубы и закрепленным над ней. . Он должен быть таким большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться.

Жесткая кровля

Для обустройства узла прохода вентиляционного канала через кровлю, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и др.), применяют квадратную конструкцию типа песочницы, зазоры вокруг которых заполнены негорючим теплоизоляционным материалом.

Должна быть слегка отбортована для предохранения теплоизоляции от контакта с влагой непосредственно на трубе. Вокруг металлической прямоугольной втулки необходимо установить четыре части фартука, которые в итоге перекрывают линию контакта трубы с крыша со всех сторон.

Сначала устанавливается нижняя часть, затем монтируются боковые части, после чего сверху можно поставить элемент фартука. Горизонтальную часть части фартука, расположенную над остальными, следует поместить под кровельный материал. Остальные, т.е. боковые и нижние элементы монтируются поверх крыши.

Перед началом монтажа промузла для перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Стяжка – длинный кровельный желоб, который должен быть предусмотрен для конструкции крыши. Довольно часто при монтаже вентиляционного проходного узла можно обойтись без такого элемента. Для уточнения этого момента рекомендуется обратиться к опытному кровельщику.

Фартук можно приобрести в готовом виде, но такую ​​конструкцию несложно сделать самому. Для этого используют оцинкованный кровельный лист толщиной 0,5 мм. Более толстый рубероид использовать нежелательно, так как его будет сложнее сгибать для придания необходимой формы.

Разность температур воздуха внутри и снаружи вентиляции может привести к образованию конденсата внутри конструкции, поэтому часть вентиляционного канала рекомендуется утеплить

Но тонкую жесть для этих целей брать не следует, так как она не имеет достаточного надежность. Размер фартука должен соответствовать размеру волны материала, который используется для кровли.

Для монтажа узла перехода под металлочерепицу вертикальная часть фартука выполняется длиной в две кровельные волны, а горизонтальная – в три раза больше длины волны.

Данные размеры предназначены для создания достаточно большого фартукового подхода к горизонтальной плоскости трубы и наклонной плоскости покрытия для предотвращения даже случайных брызг под кровельный материал. Фартуки также монтируются с нахлестом элемента, установленного сверху, на часть, расположенную снизу.

Оптимальным считается перекрытие, равное ширине одного из них, но такое положение не всегда достижимо. Так, нахлест верхних и боковых элементов фартука будет скрыт под кровельным материалом, установить детали в правильное положение затруднительно.

А вот с наложением нижней и боковых частей фартука такой проблемы нет, рекомендуется точно выдерживать необходимые размеры. При необходимости размеры частей фартука после установки можно подкорректировать с помощью ножниц по металлу.

Отбортовка должна производиться только для верхних и боковых элементов. Для днища такая подгонка не нужна, так как влага с него спускается на скат крыши и, возможно, на стяжку.

При правильном монтаже узла перехода вентиляционного канала подкровельное пространство будет надежно защищено от атмосферных осадков и влаги

Этот элемент можно установить поверх кровли для оптимизации отвода влаги. В такой ситуации следует сделать небольшой изгиб в сторону завязки на нижней части фартука.

Кроме того, требуется нижняя отбортовка. Если установка стяжки не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, а выпуск для влаги следует сделать больше.

Устройство перехода на мягкой кровле

Кровельные конструкции для мягких кровель имеют некоторые особенности, которые отражаются в порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для устройства малоуклонных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство проходного узла в скатной кровле необходимо продумать еще на этапе выбора оптимального варианта.

При монтаже проходного узла часть, развернутую к коньку крыши, заводят под лист рубероида, чтобы влага не попала в зазоры и не повредила утеплитель

Перед началом работ по устройству вентпрохода , следует выяснить, в какую сторону наклонена крыша. Если проходной узел устанавливается на жесткую кровлю до начала кровельных работ, то в этой ситуации необходимо предварительно раскатать основную площадь кровельного ковра.

После этого сделать тепловой узел и установить теплоизоляционные материалы. Дальнейшие действия зависят от формы кровельного узла. Для элемента с круглым сечением потребуется установка всего двух деталей, а вот узел квадратной конфигурации монтируется с использованием четырех составляющих.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого рубероида. Их закрепляют на крыше и на проходном узле. Процесс крепления начинается снизу, затем от середины к краям, после чего фиксируется верхняя часть вагонки.

К высоте установки вентиляционных труб над уровнем крыши предъявляются те же требования, что и к установке дымоходных каналов. Проще говоря, высота стояков принимается равной высоте дымоходов. Часто их устраивают рядом, в той же шахте

Отдельные элементы устанавливаются таким образом: сначала нижняя, затем боковая, завершают монтаж закреплением верхней крепи. Конечно, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие жесткие, как при устройстве прохода под жестким кровельным материалом.

От скатной крыши быстро и регулярно отводятся потоки атмосферных вод, поэтому значительное перекрытие в данной ситуации не нужно. Но низкий уровень зимних осадков на крыше может создать еще одну проблему. В местах стыков кровельный материал может расслаиваться при длительном контакте с влагой.

Мягкие кровельные материалы обычно укладывают на скаты с небольшим уклоном. В любом случае следует учитывать направление уклона.

Чтобы не допустить подобной ситуации, следует уделить особое внимание качеству монтажа гибкой кровли, точно соблюдать все требования технологии монтажа. Говоря простым языком, кровельный лист должен быть правильно прогрет и надежно прижат. В этом случае можно использовать технику шлепания или использовать специальный валик для прикатывания гонта.

Захлопывают простыню с помощью рукавицы, в которую вшит кожаный язычок. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла обычно осуществляется с использованием двухслойных накладок.

Для небольшого элемента можно использовать только один слой. Круглый проход небольшого диаметра оформляется двумя большими пластинами с горизонтально отогнутой «юбкой».

Сначала установите нижний элемент, затем верхний. При монтаже лист предварительно подогретого материала нужно немного подтянуть, чтобы обеспечить надежное покрытие вентиляционных коммуникаций и необходимый нахлест.

Особенности монтажа типового проекта

Узлы проходки вентиляционных коммуникаций промышленного производства выполняются в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохождения вентиляционной трубы через крышу обычно имеет квадратную конфигурацию, это необходимо учитывать при выборе формы воздуховода и типа примыкания

Для расчета сборки прохода следует учитывать такие показатели, как угол наклона ската и расстояние от элемента до конька крыши.

Типовой переходной узел может быть выполнен в следующих вариантах:

• с конденсатным кольцом или без него;
• с изолированным или обычным клапаном или без клапана;
• с ручным или механическим управлением для клапана;
• с защитой от искр или без нее и т. д.

Перечисленные параметры могут различаться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система стабильна и не нуждается в постоянной регулировке. Также возможно изготовление площадки для бурения на заказ.

Типовые узлы проходки через кровлю, изготавливаемые на промышленных предприятиях, весьма разнообразны, их выбирают в зависимости от размеров трубы и особенностей кровли

Конструкции этого типа изготавливаются из полимеров, нержавеющей стали с толщиной 0,5-0,8 мм и черной стали 1,5-2 мм. Сечение готового переходного узла может быть круглым, овальным, квадратным или прямоугольным. Конкретная модель выбирается в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы проходки зарубежного производства, как правило, качественные, они не всегда адаптированы к местным климатическим условиям, поэтому не помешает внимательно изучить предложения отечественных производителей.

Обычно маркируются следующим образом:

• буквы УП с индексом от 1 до 10 обозначают исполнение без конденсаторного кольца и клапана;
• индексы от 2 до 10 обозначают устройства с ручным клапаном, без кольца;
• Обозначение УПЗ присваивается устройствам со специальной площадкой для привода клапана, что предусмотрено конструкцией.

В комплекте готовых моделей переходных узлов имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, железобетонные стаканы, предназначенные для установки. Для теплоизоляции с успехом используется минеральная вата, которую рекомендуется защищать слоем стекловолокна.

При необходимости установки вентиляционной установки с защитным клапаном обратите внимание на предназначенную для него трубу. К нижнему фланцу этого элемента должен быть присоединен вентиль. Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для брекетов используются хомуты и скобы.

Для дополнительной защиты вентиляционного стояка от влаги необходимо использовать юбку. Коллектор конденсата приварен к трубе.

Предназначен для удаления влаги из воздушных масс, движущихся по вентиляционному каналу. Для управления клапаном используется механический узел, который следует установить на предназначенную для него полку.

Этот элемент нельзя устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов раковины. Типовые модели узлов обычно монтируются до начала кровельных работ: сначала монтируются воздуховоды вентиляционной системы, затем проход, а уже после этого монтируется кровля.

Рекомендуется по окончании работ загерметизировать все стыки, в том числе примыкание элементов площадки к кровле.

Для этого:

• очистить поверхность трубы и крыши от загрязнений;
• дно воздуховода и прилегающую часть крыши обклеить фольгированной бумагой;
• заполните отверстия герметиком.

Эти меры помогут защитить проходку от влаги и создадут дополнительную теплоизоляцию конструкции.

Рекомендуемая нами ознакомит Вас непосредственно с правилами монтажа вентиляционной системы, в которых подробно описаны нюансы проектирования и организации.

Выводы и полезное видео по теме

Видео, демонстрирующее монтаж прохода вентиляционной трубы через кровельную систему, позволяет получить представление об особенностях данного вида работ:

Установка этого важного элемента не слишком сложно выполнить. Но нужно строго соблюдать требования технологии монтажа, чтобы исключить задержку влаги на поверхности кровли и проникновение ее под покрытие.

Расскажите о том, как вы устроили проход вентиляционной трубы через чердак и кровельный пирог своими руками. Не исключено, что вы знаете технологические тонкости, которые будут полезны посетителям сайта. Пожалуйста, пишите комментарии в блоке ниже, размещайте фото и задавайте вопросы по теме.

Многоэтажный комплект для трубы дымохода 6 дюймов с искрозащитным колпачком

Перейти к содержимому

Наш многоэтажный комплект включает в себя все компоненты, необходимые для соединения одностенной печной трубы с двустенным дымоходом класса А и вентиляции через двухэтажный дом с плоским или сводчатым потолком и плоской или скатной крышей с мансардным помещением.

Для домов с более чем двумя этажами просто добавьте еще 1 противопожарный радиационный щит для каждого проникновения в этаж.

Подробные инструкции по установке см. в нашем Руководстве по планированию многоэтажного дома. Или просмотрите инструкции по установке.

КОМПЛЕКТ I ВКЛЮЧАЕТ

(1) Переходник трубы печи
(1) 11-дюймовая потолочная опорная коробка
(1) Чердачный изоляционный экран
(1) Противопожарный экран
(1) Оклад крыши (выберите плоский, с шагом от 1/12 до 7/12) , или 7/12–12/12 Шаг Мигает
(1) Воротник
(1) Крышка дымохода с искрогасителем


ОПИСАНИЕ ОТДЕЛЬНЫХ ЧАСТЕЙ

• Переходник для печной трубы — это переходная деталь, которая соединяет одностенную печную трубу с потолочной опорной коробкой.
• Потолочная опорная коробка  устанавливается на лагах пола и позволяет дымоходу безопасно проходить через первый этаж на второй этаж. Может поддерживать максимум 50 футов дымохода. Включает отделку для придания законченного вида жилому пространству на первом этаже.
• Противопожарный радиационный экран  устанавливается на нижней стороне пола второго этажа и обеспечивает защиту балок пола для безопасного прохода трубы дымохода класса А через второй этаж.
• Чердачный изоляционный экран  предотвращает контакт изоляции и другого мусора с дымоходом на чердаке.
• Обшивка крыши  предотвращает протечки через крышу дымоходной системы.
• Штормовая манжета  работает вместе с обшивкой крыши, обеспечивая водонепроницаемое уплотнение в местах прохождения дымохода через крышу.
• Крышка дымохода  закрывает дымоход, защищая от дождя, снега, листьев, мусора и животных.

ПРИМЕЧАНИЯ ПО УСТАНОВКЕ

Труба для одностенной печи не входит в этот комплект и требуется для подключения дровяной печи или другого отопительного прибора к опорной коробке.

Чтобы завершить этот комплект, приобретите отрезки трубы, необходимые для прохождения от опорной коробки через крышу к колпаку дымохода.

В некоторых случаях вы можете обнаружить препятствие на чердаке, требующее использования локтевого смещения (продается отдельно).

Если дымоход возвышается над крышей более чем на 5 футов, необходимо установить удлиненную скобу для крыши (продается отдельно).

КОНСТРУКТИВНЫЕ МАТЕРИАЛЫ

Наша система дымоходов класса А с двойными стенками обеспечивает превосходную безопасность и производительность. Изоляция из керамического волокна высокой плотности толщиной 1,18 дюйма зажата между двумя стенками из нержавеющей стали 304 толщиной 0,019 дюйма. По сравнению с нашими конкурентами из нержавеющей стали 430 или оцинкованной стали, нержавеющая сталь 304 обеспечивает превосходную коррозионную стойкость, в то время как наша 0,019″ толстые внутренние и внешние стенки должны быть на 25 % толще, чем у наших конкурентов.

• Внутренняя стенка толщиной 0,019″ из нержавеющей стали 304
• Внешняя стенка из нержавеющей стали 304 толщиной 0,019 дюйма
• Изоляция из керамического волокна высокой плотности толщиной 1,18 дюйма
• Прецизионная конструкция поворотного замка

СЕРТИФИКАЦИЯ

Сертифицировано и внесено в список согласно стандарту UL 103HT и предназначено для приборов, которые внесены в список для использования с высокотемпературной дымоходной системой 2100 градусов по Фаренгейту.
