Типы УЗО | Заметки электрика

Здравствуйте, уважаемые посетители и читатели сайта «Заметки электрика».

В сегодняшней статье речь пойдет о разновидностях и типах УЗО. Это дополнение к статье о том, как самостоятельно выбрать и купить УЗО. Я думаю, что в данной статье Вам не нужно объяснять для чего необходимо применять УЗО.

Также хочу сказать о том, что эта статья относится не только к УЗО, но и к дифференциальным автоматам, и некоторые примеры я буду приводить именно с ними. Для тех кто не видит разницы между УЗО и дифавтоматом, то внимательно читайте про их отличия.

Если у Вас электропроводка в квартире или на даче выполнена с системой заземления TN-C (двухпроводная сеть: фаза и ноль), то применять УЗО или дифавтоматы в таком случае я Вам тем более рекомендую.

УЗО и дифавтоматы разделяют по следующим типам:

  • род тока утечки (дифференциального тока)
  • выдержка времени
  • принцип срабатывания
  • конструкция (число полюсов)

Типы УЗО и дифавтоматов по роду тока утечки

Все выпускаемые УЗО и дифавтоматы по роду тока утечки (дифференциального тока) можно разделить на следующие типы:

1. Тип АС

УЗО типа АС срабатывает при мгновенном возникновении переменного тока утечки в контролируемой цепи или при его плавном нарастании.

Это самый распространенный и недорогой тип УЗО. Рекомендую.

На корпусе УЗО типа АС можно увидеть надпись «АС» или символ «~».

Вот несколько примеров УЗО типа АС.

2. Тип А

УЗО или дифавтомат типа А срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастании.

На корпусе устройства типа А можно увидеть надпись в виде буквы «А» или символ в прямоугольнике, показанный на фотографии ниже.

Тип А можно применять во всех случаях. Стоимость его в несколько раз дороже предыдущего из-за контроля постоянного (пульсирующего) тока, который возникает в полупроводниковых блоках питания.

Кстати, в одном из паспортов на подключаемую стиральную машину было написано, что подключать ее необходимо только через УЗО типа А. Сказано — сделано.

3. УЗО типа В

УЗО типа В реагирует на возникновение в контролируемой цепи переменного, постоянного или выпрямленного тока утечки.

Этот тип УЗО для квартиры или дачи покупать не нужно – нет смысла переплачивать. Оно больше подходит для промышленных объектов.

Если у Вас сработало (выбило) УЗО, и Вы не можете найти и определить причину, то воспользуйтесь моей памяткой: алгоритм поиска неисправности в цепи при срабатывании УЗО.

УЗО типа АС, А и В имеют время срабатывания порядка 0,02-0,03 (с).



Разновидности УЗО по выдержке времени

По выдержке времени УЗО делятся на 2 типа:

1. УЗО типа S

УЗО типа S является селективным, т.е. имеет выдержку времени на срабатывание около 0,15-0,5 (с). Его целесообразно применять, когда в линии установлено несколько УЗО.

Например, в квартирном щитке у нас имеется 2 группы нагрузок (розетка №1 и розетка №2). На групповые нагрузки устанавливаем УЗО типа АС или А (без выдержки времени), а на ввод квартиры устанавливаем УЗО типа S. В случае утечки на одной из групп, вводное УЗО сработает только в том случае, когда групповое УЗО поврежденной линии по каким-то причинам «не отработает».

Также селективность срабатывания УЗО можно добиться не выдержкой времени, а с помощью уставок дифференциального тока. Этот способ более распространен в данное время.

Например, в том же квартирном щитке у нас имеется 2 группы нагрузок (розетка №1 и розетка №2). На групповые нагрузки устанавливаем УЗО типа АС или А с уставкой дифференциального тока 30 (мА), а на ввод устанавливаем УЗО типа АС или А с уставкой дифференциального тока 100 (мА).

В приведенных примерах при повреждении на розеточной линии будет срабатывать УЗО поврежденной линии, а не вводное УЗО, тем самым обестачивая всю квартиру.

Бывают случаи, когда ток утечки в поврежденной цепи достигает значения, превышающее уставки обоих УЗО. В первом примере селективность не нарушится. А вот во втором примере может сработать любое из двух УЗО.

2. УЗО типа G

УЗО типа G является тоже селективным и имеет выдержку времени на срабатывание около 0,06-0,08 (с).



Типы УЗО и дифавтоматов по принципу срабатывания

По принципу срабатывания УЗО и дифавтоматы делятся на:

1. Электромеханические

Электромеханические УЗО не зависят от напряжения сети, а источником их срабатывания является непосредственно ток утечки (дифференциальный ток) в поврежденной линии. Об этом более подробно можно почитать в статье про принцип действия УЗО.

2. Электронные

С электронными УЗО все обстоит иначе. Они зависят от напряжения сети и чтобы выполнить отключение поврежденного участка цепи им необходим внешний источник (сеть), чтобы запитать встроенную в него электрическую схему с электронным усилителем. Поэтому электронные УЗО менее распространены из-за меньшей надежности по сравнению с электромеханическими.

Например:  на розеточной линии, откуда у нас питается СВЧ-печь, установлено электронное УЗО. Предположим, что по неизвестным  причинам у нас в подъездном щите оборвался ноль. В этот же момент произошла внутренняя неисправность электропроводки в СВЧ-печи, где фаза замкнула на корпус, т.е. опасный потенциал появился на корпусе СВЧ-печи. Если в это время случайно дотронуться до корпуса, то электронное УЗО проигнорирует, т.к. отсутствует питание его внутренней схемы из-за обрыва нуля в щитке.

Я понимаю, что вероятность описанного выше случая очень мала (в одно время оборвался ноль и произошла неисправность в электрическом приборе), но тем не менее рассказать я про него должен.

Выход из такой ситуации нашли иностранные производители электронных УЗО. Они придумали следующее. Если вдруг исчезает напряжение источника питания электронного УЗО, то оно с помощью встроенного в его корпус электромагнитного реле отключает цепь нагрузки.

Подводя итоги в данном пункте, я Вам все таки рекомендую применять электромеханические УЗО, хоть они по стоимости и чуть дороже электронных.

Дополнение: один из читателей сайта мне задал вопрос о том, как можно визуально определить электромеханическое и электронное УЗО, потому как большинство продавцов не компетентны в данном вопросе. Отвечаю.

Первый способ — это рассмотреть схему, изображенную на корпусе УЗО. Если УЗО электромеханическое, то у дифференциального трансформатора отсутствует прямой контакт с питающим напряжением. У электронных УЗО на схеме структурно изображена плата, которая запитана с проходящих через УЗО проводников. Но этот способ сложный и можно ошибиться, если нет соответствующего опыта, поэтому лучше применить второй способ.

Второй способ — это с помощью обычной батарейки. Я использую «Крону» (можно обычную пальчиковую «АА»).

К клеммам батарейки припаиваю 2 провода. УЗО включаю, а затем один провод присоединяю на вход УЗО, а другой на его выход. Главное присоединять провода на один полюс. Если УЗО отключится — это значит, что оно электромеханическое.

Третий способ определения электромеханического УЗО — с помощью магнита. Но лично я этот способ не пробовал. Обходился первым и вторым. Говорят, если поднести магнит к корпусу включенного электромеханического УЗО, то оно отключится.

Более подробнее об отличиях электромеханических и электронных устройств читайте здесь, а также смотрите видео:

Классификация УЗО по числу полюсов

По числу полюсов УЗО делятся на:

1. Двухполюсные УЗО (2P)

Двухполюсное УЗО применяется в однофазной сети для защиты людей от поражения электрическим тока и предотвращения возникновения пожаров. Вот пример подключения двухполюсного УЗО в однофазной сети.

2. Четырехполюсные УЗО (4P)

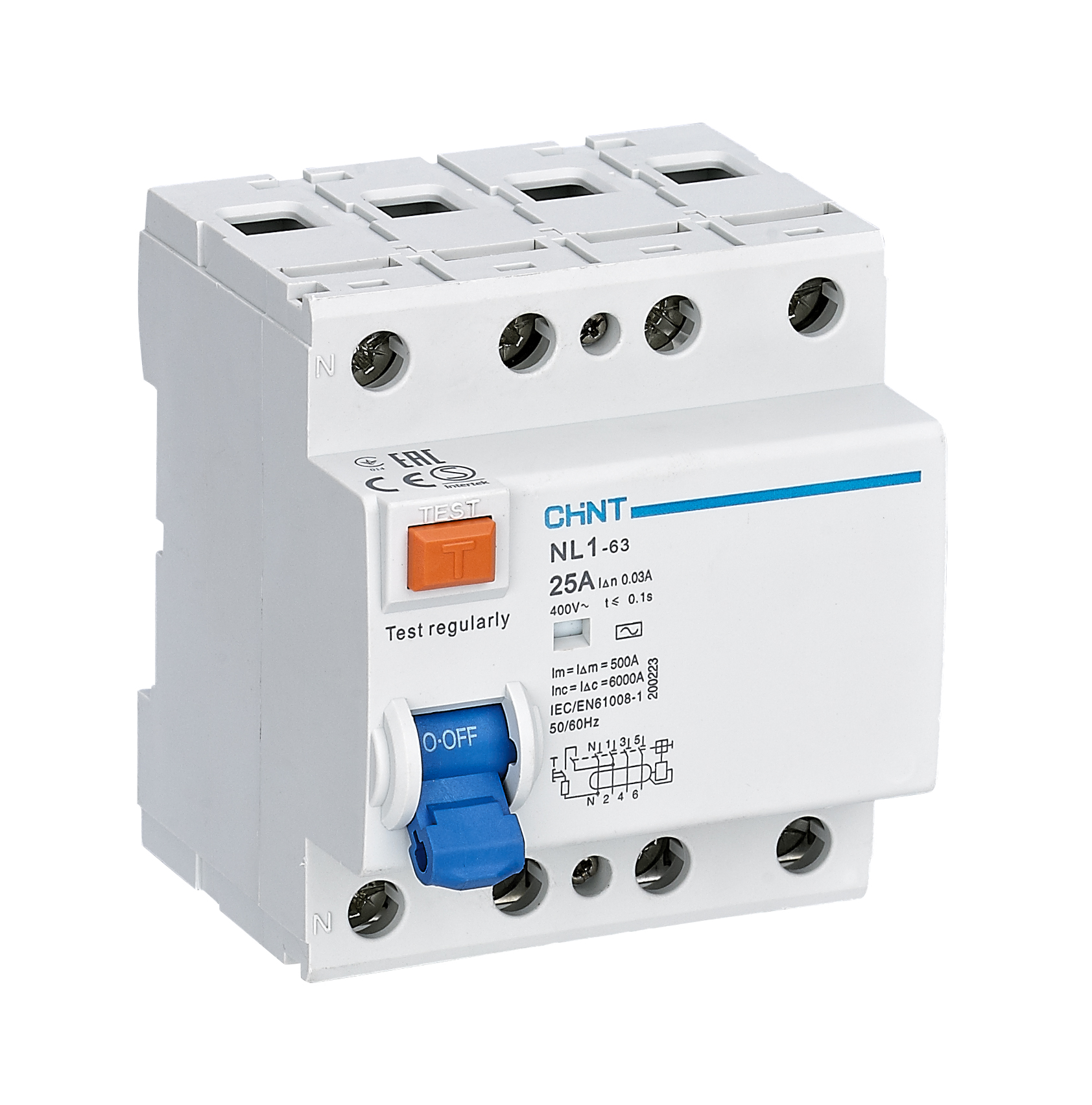

Четырехполюсные УЗО применяется в трехфазной сети. Вот пример подключения четырехполюсного УЗО.

Также можно комбинировать их установку, например, установить четырехполюсное УЗО в однофазную сеть.

P.S. На этом я завершаю свою статью. В ближайшем будущем я расскажу Вам про ошибки монтажа УЗО, которые я встречал на практике, и про методику проверки УЗО с помощью прибора MRP200 от фирмы Sonel. Чтобы не пропустить интересное — укажите свое имя и электронный адрес в форме подписки, и Вы первые узнаете о выходе новой статьи на сайте.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Учимся отличать УЗО от дифференциального автомата – 4 внешних признака

  • Статья
  • Видео

Очень часто неопытные электрики и домашние мастера не знают, как определить, что стоит в щитке – УЗО или дифавтомат. В результате ошибочно можно думать, что электропроводка защищена от перегрузок и утечки тока, хотя на самом деле, от первой небезопасной ситуации защита не предусмотрена, т.к. в щитке стоит обычное устройство защитного отключения. В этой статье мы не только рассмотрим функциональное отличие между двумя этими аппаратами, но и расскажем, как отличить УЗО от дифавтомата визуально.

  • Различие по функциям
  • Визуальная разница

Различие по функциям

Вкратце расскажем, чем устройство защитного отключения отличается от дифференциального автоматического выключателя. Все достаточно просто:

  1. УЗО срабатывает только тогда, когда в цепи обнаруживается ток утечки.
  2. Дифавтомат включается в себя функции устройства защитного отключения + автоматического выключателя. Итого, дифференциальный автомат срабатывает не только во время утечки тока, но и при коротком замыкании, а также перегрузке сети.

В этом основное функциональное отличие между двумя аппаратами. Узнать, что лучше поставить УЗО или дифавтомат, вы можете в нашей соответствующей статье. Сейчас мы расскажем, как по внешнему виду отличить их.

Визуальная разница

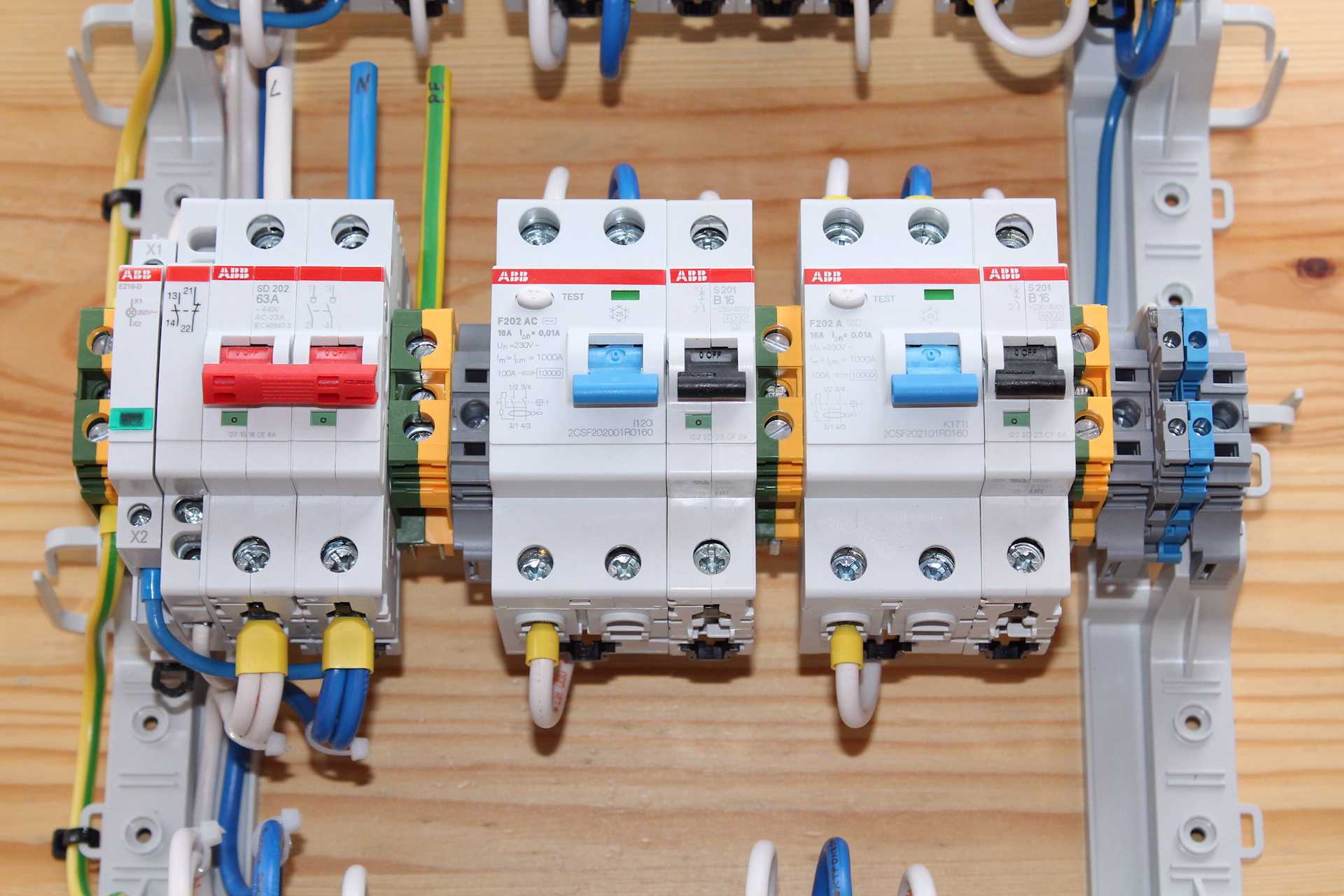

Сейчас на фото примерах мы будем наглядно показывать, как определить, что именно установлено в щитке. Всего мы расскажем о 4 явных признаках, которые вам нужно обязательно запомнить.

  1. Смотрите, что написано на корпусе. Если конечно вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные аппараты, и даже некоторые зарубежные изделия имеют на корпусе четкое обозначение – «выключатель дифференциальный» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавтомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые установлены рядом друг с другом, придется снять их с DIN-рейки, иначе название будет закрыто.
  2. Еще раз обратите внимание на название. Да, маркировка тоже дает четко понятие о том, что установлено в щитке. Согласно написанному в п.1 полному названию устройств можно понять, что такое «ВД», а что такое «АВДТ». Недостаток этого способа определения – на зарубежных аппаратах может не быть отечественной аббревиатуры, как, к примеру, на продукции Legrand.

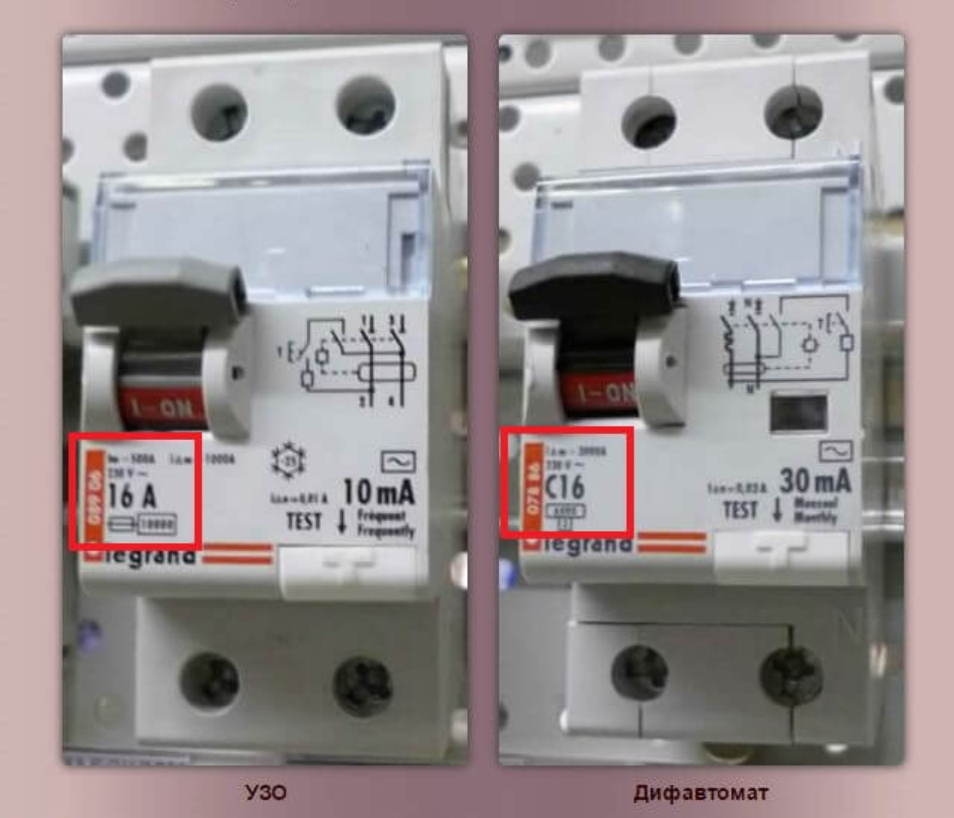

  3. Смотрим на характеристики. Как на УЗО, так и на дифференциальном автомате, технические характеристики обозначены в виде цифр и букв. Так вот, если вы увидите цифру, а после нее букву «А», к примеру, 16А или 25А, это значит, что в щитке установлено УЗО, на котором обозначен номинальный ток. Если же на корпусе обозначена буква, а потом цифра, к примеру, C16, значит это АВДТ. Буква «С» в этом случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Вот по этой методике можно запросто отличить аппараты. На фото ниже еще раз дублируем это правило:

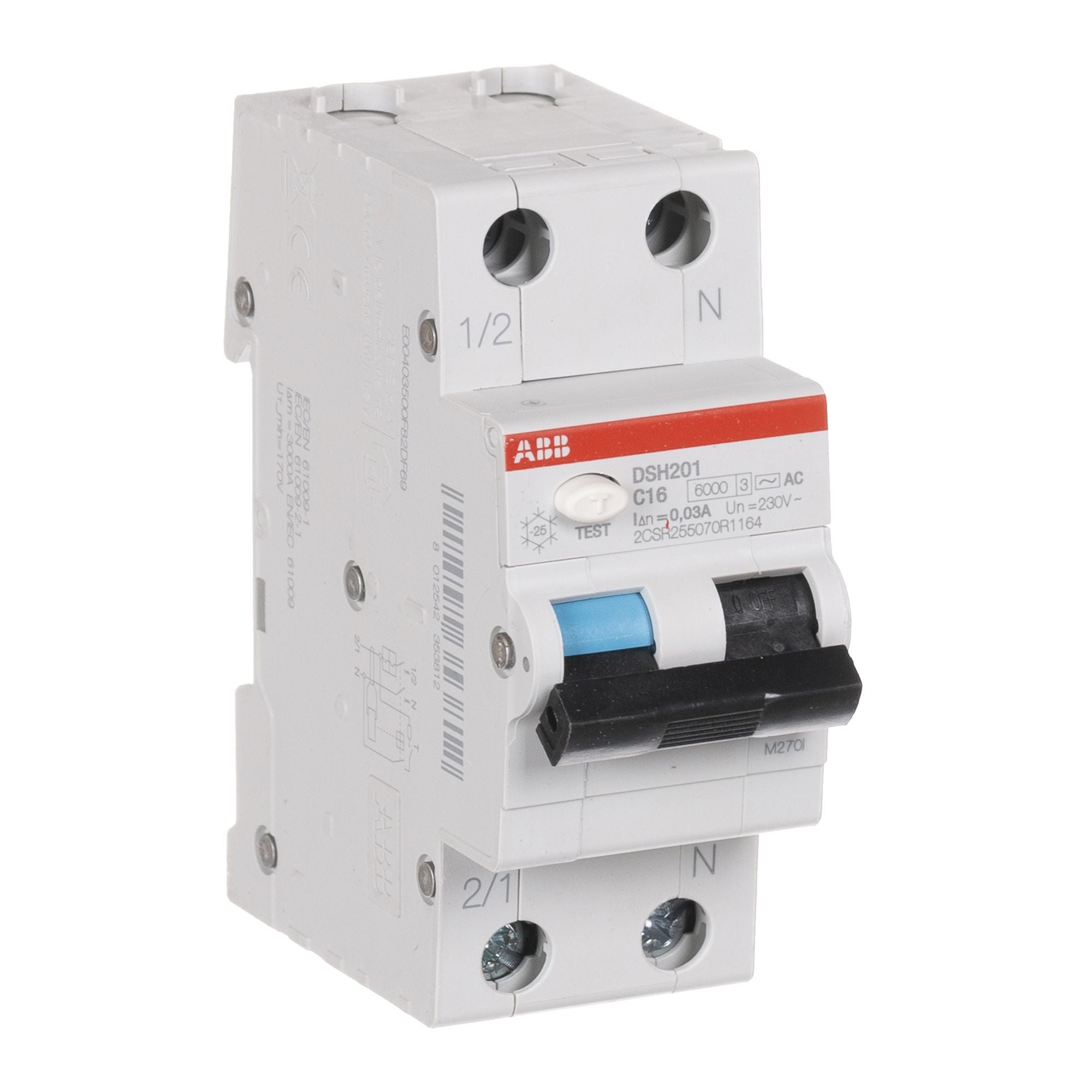

  4. Смотрим на схему. Ну и последний, так сказать, контрольный способ, позволяющий отличить УЗО и дифавтомат – посмотреть на схему. На схеме дифференциального автомата будут дополнительно обозначены тепловой и электромагнитный расцепитель, которые отсутствуют на схеме выключателя дифференциального. Это отличие тоже является весомым при определении устройства.

Дополнительно рекомендуем посмотреть видео, на котором наглядно показывается, как по внешнему виду определить, что установлено в электрощите:

Основные различия

Вот мы и предоставили инструкцию для молодых электриков и домашних мастеров. Как вы видите, на самом деле ничего сложного нет, а различие между устройством защитного отключения и дифференциальным автоматом достаточно весомое. Надеемся, теперь вы знаете, как отличить УЗО от дифавтомата визуально!

Будет интересно прочитать:

  • Как определить фазу и ноль
  • Отличие заземления от зануления
  • Как подключить дифавтомат к сети

Основные различия

Опубликовано 18.04.2016 Обновлено 16.08.2017 Пользователем Александр (администратор)
