Вентиляционная шахта дома – особенности и виды устройства

Вентиляционная шахта

Содержание

• 1 Вентиляционные каналы должны находиться обязательно
• 2 Виды устройства вентиляции
• 3 Устройство вентиляционной шахты
• 4 Особенности вентиляционных шахт для частного дома
• 5 Вентиляционная шахта в многоэтажном доме

Для обеспечения циркуляции воздушных потоков в помещениях используют вентиляционные шахты. Данное устройство позволяет создать подходящий климат для комфортного проживания и обезопасить от скопления газов.



Вентиляционные каналы должны находиться обязательно

Вентиляцию необходимо закладывать во время строительства дома, независимо многоэтажного или частного. Система воздушных каналов паутиной охватывает здания, допуская поступление свежего воздуха. Существует ряд мест, в которых они должны находиться обязательно:

1. Санитарный узел
2. Котельная
3. Кухня: 2 вентиляционных канала — один для вытяжки, второй — работающий постоянно
4. Гараж
5. Хозяйственные комнаты без окон
6. Подвальные помещения
7. Чердак, если нет слуховых окон
8. Погреб

С какими проблемами сталкиваются при отсутствии вентиляции:

• Эффект «плачущих окон»
• Плесень в местах скопления влаги
• Застой запаха, чада, газов на кухне и санузлах
• Сложности с газовыми службами
• Не создается правильный микроклимат



Виды устройства вентиляции

В зависимости от построения, системы вентилирования разделяют:

• Естественная — Приток и отвод воздуха обеспечивается разными показателями давления в помещении и за его пределами
• Искусственная — Основана на работе механизмов, которые создают принудительное перемещение воздушных масс
• Смешанная — Функционирует как с помощью механизмов, так и возможен естественный воздухообмен

Каждая система подбирается индивидуально, в зависимости от проекта и помещения, в котором планируется эксплуатация.

Обязательной составляющей является вентиляционная шахта.

Устройство вентиляционной шахты

Форма сечения канала шахты бывает квадратной, прямоугольной или цилиндрической структуры. Наиболее часто встречающиеся материалы, из которых монтируют вентканалы — это сталь и термоустойчивые полимеры. Классикой считаются воздушные шахты из кирпича. Одним из требований, предъявляемых к вентиляции, является огнестойкость системы. Составные должны удобно крепиться, обладать герметичностью и не создавать шумов при образовании вихревых потоков.

Устройство состоит из следующих частей:

• Центральная шахта, через которую вытягиваемый воздух поднимается вверх и выводится наружу
• Вентканалы-спутники. По ним воздух попадает в центральную шахту. Устройство предотвращает попадание удаляемого воздуха в смежные комнаты или помещения
• Вытяжное отверстие. Находится непосредственно в помещении, сквозь них, с помощью тяги, воздушные потоки устремляются в вентиляционные каналы

Длину центрального вентиляционного канала шахты рассчитывают исходя из конструктивных особенностей: количество этажей, высота чердака и вытяжной трубы на крыше.

Если необходима большая продуктивность, на практике увеличивают размер сечения или длину канала.

Во избежания попадания влаги, осадков, загрязнений в вентиляционную шахту, конструкцию сверху закрывают зонтиком или оснащают дефлектором.



Особенности вентиляционных шахт для частного дома

Полноценная система вентилирования должна обладать двумя устройствами: одно для притока свежего воздухи, второе – для удаления отработанного. В частных домах широкое распространение обрела естественная вентиляция, при которой чистый воздух попадает, просачиваясь через окна, двери, поры в конструкции здания. Отработанные потоки через вентканалы выводятся наружу.

Более совершенна система вытяжных шахт в частных домах – приточно-вытяжная с рекуператором. При монтаже такого блока, вытягиваемые воздушные потоки участвуют в подогреве свеже поступающих, что экономически выгодно в зимнюю пору.

Нюансы, которые необходимо учитывать при проектировке воздушных каналов с естественным вентилированием:

1. Чем больше и длиннее каналы, тем сильнее тяга
2. Каналы вытяжки лучше размещать в центре дома внутри стены. В зимнюю пору будет дополнительный обогрев, что увеличит перепад давления и силы тяги соответственно
3. Каналы должны быть максимально схожего сечения, или с плавными переходами на стыках. Не допускается больших отклонений, чтобы не терять силу воздушного потока
4. Система воздуховодов должна иметь гладкую поверхность и как можно меньше поворотов и углов, это увеличит сопротивление и уменьшит тяг
5. Чтобы увеличить скорость и силу тяги рекомендуется вытяжную трубу размещать на 50 см над крышей дома

К достоинствам естественной системы вентилирования для частного дома стоит отнести ее недорогую стоимость и простоту в обслуживании.

Из недостатков: малая эффективность, нет возможности нагревать, охлаждать или очищать воздух. При наличии в доме герметичных окон из металлопластика, рекомендуется периодически ставить их на проветривание, для поступления приточного воздуха.



Вентиляционная шахта в многоэтажном доме

Старые многоквартирные дома и новые бюджетные многоэтажки построены по принципу естественного воздухообмена. Для того загрязненный воздух, запахи и пыль с нижних этажей не попадали в квартиры верхних, необходимо уделить должное внимание системе вентиляционных шахт в многоэтажных домах.

В зависимости от способа вывода вентиляции различают:

• Система вентиляционных шахт без сборных каналов. С каждой квартиры выводится на крышу свой канал. Подходит для домов с небольшим количеством квартир. Неэффективно в высотных зданиях
• Вертикальная основная шахта со сборными каналами. Из недостатков – возможность перемещение запахов между помещениями при неправильной установке или засорении воздушных проходов
• Соединение сборных шахт на чердаке здания. Уделяется внимание точности проектирования, при нарушении которой возможен возврат отработанного воздуха
• В качестве сборного канала используется чердак. Наиболее применяемый метод. Создается усиленная тяга благодаря разреженности воздуха на чердаке

Дополнительно устанавливают: вытяжные вентиляторы — для обеспечения принудительного регулирования потоком, обратные клапаны — для предупреждения попадания запахов и грязного воздуха из соседних квартир.

Поступление свежих воздушных потоков создают подходящие условия для здоровья человека и долговечности жилья. Необходимо учитывать все тонкости при организации воздухообмена в доме. При правильно спроектированной вентиляционной шахте, должном и своевременном обслуживании обеспечен хороший микроклимат.





Вентканалы в доме из газобетона: правила монтажа

Перейти к содержимому

Содержание

Как показывает практика, заказчики строительства частных домов, не всегда оказывают должное внимание такой важной системе, как вентиляция. Этим пользуются недобросовестные исполнители строительных работ. Ведь выкладывание вентиляционных и дымовых каналов требует некоторых знаний и умений. И уж тем более, не многие могут похвастаться опытом и знанием нюансов того, как сделать вентканалы в доме из газобетона.

Вентканалы: какие они и для чего

В доме из газобетона вентиляцию в идеале необходимо строить вместе с возведением стен

Вентиляционные каналы – это вытяжка для естественной вентиляционной системы.

Естественную вентиляцию еще можно назвать – круглосуточная, без механического побуждения. Очень важно устройство вентканалов в домах из газобетонных блоков. Такие строения особенно нуждаются в хорошем вентилировании, так как газобетон, благодаря своей пористой структуре, отличный поглотитель влаги. Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома. Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин. Именно поэтому необходимо своевременное удаление влаги из тех помещений, в которых она способна задерживаться.

Вентканалы в доме из газобетона должны быть предусмотрены для помещений:

• санузла;
• ванной комнаты;
• кухни;
• бассейна;
• котельной;
• гаража;
• погреба.

Также в этот список входит помещение, находящееся непосредственно над котельной, независимо от его назначения. Такие меры безопасности принимаются во избежание возможного попадания туда отработанных газов.

Вентиляционный канал представляет собой прочную конструкцию, выводящую непрерывный канал на отметку выше крыши и обеспечивающий постоянное движение воздуха. В основном, размеры вентканала составляют 120х120 мм, для кирпичной кладки – 120х250 мм, толщина стенок – 100 мм. В связи с тем, что канал из кирпича для двухэтажного дома, весит приблизительно 5,5 тонн, то его устанавливают на фундамент.

Вентканалы в стенах из газобетонных блоков: инженерные нормативы

Вентиляционная труба должна изолироваться

В домах, построенных из газобетона, особое внимание уделяется построению вентканала. Обязательно учитывается способность этого строительного материала впитывать влагу, газы, его хрупкость и неспособность противостоять высоким температурам. Следовательно, вентканалы выполняют другими способами:

• выкладывание самого канала и прилегающей к нему стены из кирпича;
• гильзование пластиковыми, стальными или асбестоцементными трубами;
• установка оцинкованного короба, который обшивается блоками из газобетона.

Вентканалы выводятся на крышу, на определенную высоту. Нарушение расположения трубы чревато плохой тягой или вообще ее «опрокидыванием». Так, канал, выведенный на расстоянии 1,5 м от конька должен превышать его на 500 мм. Если он расположен в 3-х метрах от конька – вровень с ним по высоте, более 3-х метров – не ниже, чем угол равный 10°, между коньком и верхним краем трубы.

Важно! Категорически нельзя устраивать из вентканала «произведение искусства» и украшать его приспособлениями, не имеющими отношения к системе вентиляции. Завершением трубы может быть зонтик или дифлектор, который улучшит работу естественной вытяжки.

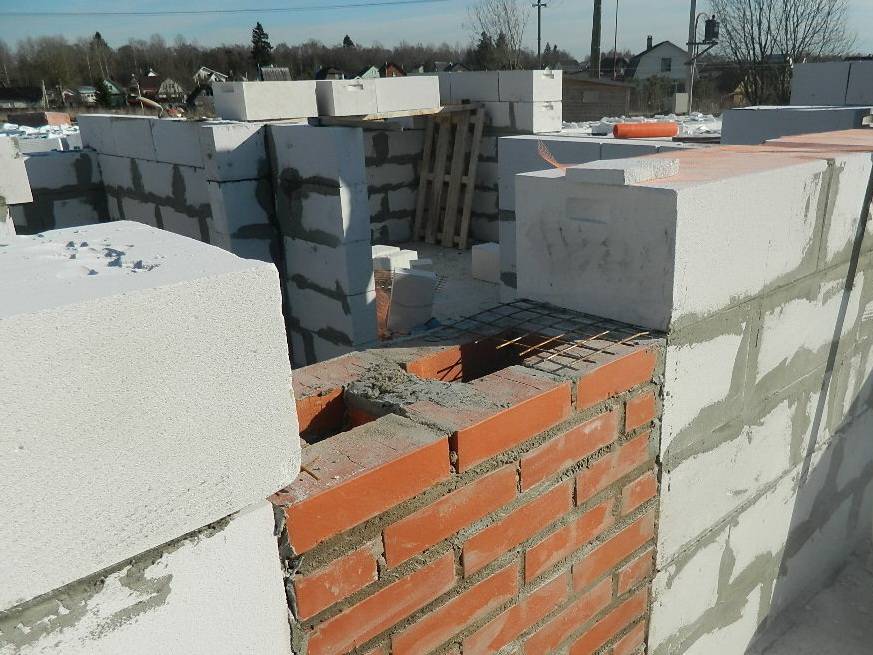

Вентканалы в доме из газобетона своими руками: кирпичная кладка

Построение систем вентиляции частного дома лучше всего доверять специалистам. Если же следовать строительным нормам и соблюдать правила укладки и монтажа, устроить вытяжку возможно и самостоятельно. Прежде всего, определяются, каким из известных способов будет монтироваться вытяжной канал.

Вентиляционная шахта выводит отработанный воздух из разных помещений

При выкладке каналов кирпичом нужно учитывать:

• Расположение – в одной из стен помещения, где особенно скапливается влага.
• Чем меньше каналов, те лучше. Этот вопрос решается территориально – помещения кухни, санитарных комнат находятся в непосредственной близости друг от друга («соседние»). Кстати, такое требование относится не только к вентиляции, но и системам канализации и водопровода.
• Кирпичная конструкция не должна соприкасаться с деревянными строительными элементами дома – температура канала будет постепенно разрушать дерево.
• Используется только полнотелый кирпич. Допускается укладка и из облицовочного пустотелого, но с тщательным заполнением пустот раствором. Не подходит для таких работ силикат, имеющий способность крошиться, он не переносит температурный режим, образуемый внутри вентканала.
• Каналы между собой перевязываются, разделители составляют ½ кирпича.
• Кирпич кладется по однорядной системе перевязки. Накладывая раствор для очередного ряда, необходимо следить, чтобы смесь не попадала внутрь канала.

Важно! Вентиляция в несущей стене из газобетона, как в прочем и в домах из других материалов, не прокладывается! Это не обязательное требование, но специалисты рекомендуют из-за того, что, в основном, несущие стены располагают снаружи здания – на них будет образовываться конденсат.

• Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой. Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха.

Особое внимание уделяют швам, которые должны быть заполнены раствором и затерты, во избежание попадания продуктов сгорания, отработанного воздуха в смежные каналы или помещения дома. Затирка производится после укладки 2-3 рядов кирпича. Процесс проводится вручную, возвратно-поступательными и круговыми движениями по внутренней поверхности конструкции.

Важно! Особенность вентканалов из кирпича – не оборудуются механическими устройствами.

Способы устройства эффективной тяги

Кроме укладки канала кирпичом существует еще два способа его построения. Чтобы использовать один из них просчитывают минимальный объем воздуха, который должен выводить канал. От этого параметра будет зависеть сечение вытяжной трубы, необходимость в принудительной вентиляции, количество вентканалов и их высота.

Кирпичный вентканал внутри должен быть максимально гладким

Метод сооружения воздуховода из влагостойкого материала (металла, пластика, асбестоцемента) предполагает его прокладку из кухни, ванной, санузла, технических помещений, под потолком и объединение в чердачном помещении в одну шахту с выходом на крышу. Это не очень удобное и не достаточно эффективное решение вопроса естественной вытяжки.

Гильзование, пожалуй, более качественный способ устройства вентиляционных каналов в домах из газобетона. Он заключается в креплении отвода в начальном блоке и разводки от него системы. Для стыковки воздуховоды устанавливают в выпиленные в блоках отверстия. Пластиковый, асбестоцементный или оцинкованный вентканал обязательно утепляется в местах прохода через чердачное помещение и на крыше.

Расчеты производительности и оптимальных габаритов

С расчетами, учитывающими температуру, количество проживающих людей, площадь остекления и другие параметры, может справиться только специалист. Однако, каждый владелец строения, способен произвести простой приблизительный расчет вентиляции своего дома, используя всего несколько параметров.

Итак, прежде чем построить вентканал в несущей стене из газобетона, необходимо посчитать его производительность. Для примера возьмем: одноэтажный дом, площадь пяти жилых помещений – 80 кв. м, высота потолков – 2,7 м, кухня с электроплитой, совмещенные ванна и туалет, котельная – 10 кв. м и данные из СП 54.13330.2011 «Здания жилые многоквартирные».

• Приток – 80х2,7х1=216 куб.м/ч.
• Необходимый отвод отработанного воздуха: кухня – 60 куб.м/ч; санузел – 50 куб.м/ч. котельная – 100 куб.м/ч – 60+50+100=210 куб.м/ч.
• Расчетная норма – 216 куб.м/ч.

Высота вентканала одноэтажного дома – 4 м. При температуре 25°C производительность вытяжки – 58,59 куб.м/ч, следовательно, 216/58,59=3,69. Исходя из расчетных данных – необходимо устроить 4 воздуховода, которые будут обеспечивать эффективную вентиляцию дома.

Похожее

Вы пропустили

Adblock
detector

Вентиляционные шахты жилых зданий: устройство, проходные узлы, очистка

Производительность вентиляции зачастую влияет на качество жизни людей больше, чем материалы стен или оконные конструкции. Поэтому при строительстве домов особое внимание уделяется инженерным системам. Главной «кровяной артерией» любой вентиляции в многоэтажном доме является шахта. Пересекая все этажи здания, он задает ритм движению воздуха. Будь то двухэтажный частный дом или многоэтажка, вентиляционная шахта просто необходима.

Содержание

1. Типы вентиляционных систем
2. Требования к вентиляционным шахтам
3. Устройство шахт в многоэтажных домах
4. Металлические шахты
5. Проходные узлы
6. Вентиляция частного дома шахты
7. Эксплуатация и очистка вентиляционных шахт

Типы систем вентиляции

Вентиляция многоэтажного дома

Конструкция элементов вентиляции зависит от выбранного типа системы. При этом любой из них содержит обязательный набор: воздуховоды, вентиляционную шахту, зонт.

В многоквартирных домах применяются следующие типы систем воздухообмена:

1. Воздухообмен естественный. Тяга вызвана разницей показателей воздуха снаружи и внутри птичника. Воздух подается через приоткрытые окна или форточки.
2. Комбинированная вентиляция. Подача или вытяжка воздуха обеспечивается механическими устройствами.
3. Механическая вентиляция. Движение воздуха в квартиры и из нее осуществляется только с помощью механизмов.

При естественном воздухообмене в многоэтажном доме обязательной составляющей системы являются вентиляционные шахты. Принудительная вентиляция малоэтажных домов может состоять только из воздуховодов, вытягивающих воздух из каждой отдельной квартиры.

Требования к вентиляционным шахтам

вентиляционная шахта крупного объекта

Вентиляционные шахты занимают много места, поэтому их устанавливают в многоэтажных панельных домах. Реже в частных коттеджах в два и более этажей.

К устройству вентиляционных шахт в частных домах, общественных и производственных зданиях предъявляются одинаковые требования:

1. полная герметичность.
2. обеспечивающий свободный проход указанного проектом объема воздуха.
3. соблюдение гигиенических и санитарных норм.
4. негорючесть.

Все швы между бетонными модулями заполняются цементным раствором. Соединения пластиковых или металлических труб выполняются на фланцах. Головка вентиляционной шахты украшена колпаком.

Устройство шахт в многоэтажных домах

так выглядит вентиляционная шахта сверху: 1-общая шахта, 2-спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки специальной конструкции, уложенные друг на друга, создание идеально вертикального канала. Его сечение обычно составляет 0,3 х 0,6 м. Он начинается в подвале и заканчивается на крыше специальным зонтом вентиляционных шахт, проходящих через все уровни здания.

В современных домах воздуховоды сделаны из пластиковых или металлических коробок. Они обеспечивают лучшую аэродинамику, легко чистятся и служат долго.

Зонт вентиляционной шахты изготовлен из нержавеющей стали, защищает багажник от дождя, снега, листьев.

Увеличить тягу в вентиляционной шахте можно заменой колпака на дефлектор.

один из видов цоколя

При создании проекта вентиляции жилого дома учитывают следующие факторы:

• качество удаления отработанного воздуха из жилых помещений;
• предотвращение попадания в квартиру холодного воздуха с улицы зимой;
• возможность распространения дыма и угарного газа по вентиляционным шахтам панельных домов при пожаре;
• возможность использования вентиляционных шахт многоэтажных домов для кондиционирования воздуха.

В современных зданиях для обеспечения требований пожарной безопасности используются негорючие материалы и арматурные системы.

В панельных многоэтажных домах и пятиэтажных «хрущевках» воздухообмен осуществляется через шахты и вентиляционные каналы за счет использования физических законов, без механического воздействия.

Шахты используются для удаления отработанного воздуха — одного из двух важных компонентов вентиляционной системы. Приток обеспечивается приоткрытыми форточками или специальными устройствами.

Выходы вентиляционных каналов расположены на кухне и в санузлах. Горизонтальные воздуховоды соединяются друг с другом и переходят в вертикальные вентиляционные шахты. В домах высотой до 5 этажей все шахты выведены в общий коллектор, расположенный на чердаке.

Даже зная, как устроена вентиляционная шахта панельного дома, жильцы не имеют права самостоятельно проводить в ней какие-либо работы.

Шахта является общим имуществом, и при подозрении на неисправность необходимо обратиться в управляющую компанию.

Устройство вентиляционных шахт высотных панельных зданий различно – поперек этажа к основной шахте примыкают “бустерные” шахты, называемые также “сателлитами”. И только вентиляция последних этажей выходит прямо на улицу, над крышей дома. Эта мера предотвращает возникновение обратной тяги и проникновение отработанного воздуха с нижних этажей в верхние квартиры.

В более современных зданиях также широко применяется следующая схема: из стояков воздух поступает на чердак, который служит накопительным, промежуточным резервуаром. Температура и влажность воздуха здесь всегда выше, чем снаружи, поэтому, по законам физики, он «ищет» выход. И находит его в общей вентиляционной шахте панельного дома.

Шахты металлические

Трубы металлические для вентиляционных шахт различного сечения уже с оголовками

В крупных общественных зданиях в качестве вентиляционных шахт применяют металлические или полимерные трубы. Этот способ, как более простой и менее трудоемкий, часто применяется при устройстве вентиляционных шахт в частных домах. У металлических валов есть один серьезный недостаток: движущийся воздушный поток вызывает заметный гул. Полимерные трубы намного тише.

Чем меньше витков в системе, тем она тише. Используйте гладкие переходники с одного диаметра трубы на другой и тупые отводы.

Узлы проходные

различные варианты узлов проходные

Вентиляционные шахты устанавливаются в местах прохода металлических труб через кровлю или покрытие стен. Герметичность кровли зависит от конструкции прохода шахты вытяжной вентиляции.

Узлы проходки вытяжных вентиляционных шахт могут быть:

• простой без клапана;
• с механическим клапаном и баком для сбора конденсата;
• с ручным клапаном и баком для сбора конденсата;
• с изолированным клапаном;
• огнеупорный.

Минеральная вата используется в качестве теплоизоляции вентиляционных шахт. Существуют конструкции узлов прохода вентиляционных шахт со специальной площадкой для установки механизма, управляющего клапаном.

Вентиляционные шахты частных домов

Расстояние от вытяжной шахты до конька крыши

Вентиляционные шахты в частных домах строятся по тем же принципам, что и в многоквартирных домах. Изначально выбирается тип вентиляции. Далее рассчитывается воздухообмен, в зависимости от него выбираются диаметры и форма воздуховодов.

Вентиляционные шахты в частных домах часто заменяют воздуховодами. Места входа воздуха в дом и выхода наружу определяются схемой. Очень важно правильно расположить головку дымохода по отношению к крыше. Зонт всегда носится на голове у вентиляционной шахты частного дома.

В кафе и ресторанах оголовок вентиляционной шахты должен быть на 1 метр и более выше конька.

Воздуховоды, а также вентиляционные шахты в частных домах выполняются из пластиковых или металлических труб.

Прочие материалы, из которых можно изготовить вентиляционную шахту самостоятельно:

• доски, обитые металлическим листом;
• оштукатуренный кирпич.

Для улучшения аэродинамики и предотвращения скопления конденсата стены утепляют изнутри тонким слоем минеральной ваты или войлока, который необходимо оштукатурить. Есть возможность утеплить шахту снаружи, что значительно облегчает дальнейшую эксплуатацию трубы.

Ход утепления:

1. очистить поверхность стен.
2. нанесите клей и плотно уложите изоляцию.
3. укрепить дюбелями.
4. гипс.

Достаточно простая технология, которую может освоить любой домашний мастер.

Эксплуатация и чистка вентиляционных шахт

Спуск рабочего в крупные шахты на спецтехнике

Как было сказано выше, самостоятельная чистка вентиляционных шахт в многоэтажных домах запрещена. Специалистов вызывает управляющая компания.

Владельцы частных коттеджей должны следить за собой. Прежде чем чистить вентиляционную шахту частного дома, следует запастись жесткой щеткой с длинными щетинками, прикрепленными к кабелю.

Ход работы:

1. Колпак на вентиляционной шахте аккуратно разобран.
2. Щетка на тросе опускается в шахту и несколько раз проводится вверх-вниз до самого основания канала.

После очистки вентиляционной шахты можно заняться вытяжными каналами.

• Вытяжные решетки на кухне и в ванной необходимо снять и тщательно очистить;
• Прочистить воздуховод щеткой на длинной ручке или тросом;
• Используйте пылесос для удаления мусора из трубы.

Согласно санитарным нормам вентиляцию необходимо периодически дезинфицировать.

Многие элементы системы вентиляции можно изготовить своими руками. Например, вот такая красивая кепка:

правила устройства системы самотечного воздухообмена

При обустройстве загородных домов самотечную вентиляцию выбирают чаще, чем более эффективную и самостоятельную, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и гораздо практичнее. Не требует особого ухода, не требует обслуживания и электропитания.

Мы поговорим о том, как организовать воздухообмен, который происходит естественным путем. В нашей статье подробно описан принцип действия гравитационной вентиляции. Мы познакомим вас с устройствами, которые используются при построении систем, работающих без постороннего принуждения.

Содержание статьи:

• Как происходит процесс воздухообмена?
• Компоненты гравитационного воздухообмена
  • Клапан оконный приточный
  • Устройство настенное вытяжное или приточное
  • Решетки межкомнатные передаточные
• Особенности канальных вытяжек
  • Типы вентиляционных каналов 90 008
  • Что такое дефлектор?
• Основные правила и рекомендации
• Преимущества и недостатки естественного воздухообмена
• Выводы и полезное видео по теме

Как происходит процесс воздухообмена?

Основное назначение воздухообменника самотечного исполнения: поддержание необходимого микроклимата. Помимо насыщения помещения свежим воздухом, он также выполняет удаление отработанного воздуха, продуктов сгорания газа, различных запахов.

Эффективность системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена ​​разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерный приток, движение внутри и вытяжной поток воздуха независимо от этажности дома

Естественный воздухообмен работает следующим образом:

• Воздух с улицы поступает в дом через открытые фрамуги, элементы оконные и дверные конструкции, не плотно прилегающие друг к другу. Воздушные потоки устремляются при проветривании через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
• Движение воздуха из одного помещения в другое и внутри него происходит самопроизвольно. Чтобы поток не загораживал пол и двери, оставляют зазоры. Их функцию успешно выполняют установленные в стенах переливные решетки.
• Вытяжной воздух выходит из дома через вытяжные вентиляционные каналы. Их располагают в помещениях с нестабильной влажностью/температурой – на кухнях, раздельных и совмещенных санузлах.

Все горожане хорошо знакомы с элементами выхлопной системы. Это каналы, соединенные с общественной вентиляционной шахтой. Они покрыты решетками, которые необходимо периодически чистить.

В обустройстве частного дома могут существенно различаться. Например, это может быть выход в верхней части стены, вытяжная труба или отверстие в потолке с выходом вентиляционного канала на чердак, а оттуда на улицу.

Компоненты гравитационного воздухообмена

Одной из частых проблем при естественной вентиляции в частном доме является отсутствие свежего воздуха в помещении. Самотечная вентиляция безотказно работает только тогда, когда плотность воздушной массы за окном намного выше, чем в помещении. Летом, когда их плотность выравнивается, сам воздух с улицы не поступает.

Кроме того, теперь на пути естественно движущихся воздушных потоков стоят серьезные препятствия. Уплотнители для окон и дверей, предлагаемые сегодня потребителю, отлично противостоят утечке тепла, но не пропускают воздух наружу.

Для обеспечения естественного притока в домах с герметичными окнами целесообразно ставить в стену приточные клапаны, а трубы вытяжной вентиляции снабжать дефлекторами

Выпуск свежего воздуха в помещениях с практически герметичными окнами и дверями решается установкой. Если вы не хотите устанавливать клапаны, вам придется приобрести приточные клапаны на пластиковые окна или купить оконные пакеты с изначально установленными в них приточными устройствами.

Клапан подачи окна

Это устройство также называют окном. вентилятор. Относится к наиболее распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через форточку направлен вверх, чтобы холодный приточный воздух эффективнее смешивался с уже нагретым в помещении и не создавал неудобств жильцам

Некоторые клапаны оснащены автоматическим регулированием расхода воздуха. Следует отметить, что не все модели оснащены механической регулировкой. вентиляторы. Это может создать определенные проблемы при резких перепадах температуры.

Основной недостаток – относительно низкая производительность. Его пропускная способность ограничена размером профиля.

Настенное вытяжное или приточное устройство

Для настенного монтажа вентилятора требуется сквозное отверстие в стене. Производительность такого клапана обычно выше оконного. Как и в случае с оконным притоком, объем поступающего свежего воздуха регулируется как вручную, так и автоматически.

Настенные вытяжные клапаны, обычно расположенные в верхней части стены, где отработанный воздух естественным образом поднимается вверх. чаще всего монтируется в стену между окном и радиатором. Делают это для того, чтобы поступающий холодный воздух одновременно еще и нагревался.

Если настенный вентиляционный клапан установить непосредственно над радиатором, то поток свежего воздуха будет самопроизвольно нагреваться до подачи в помещение

Преимущества установки приточного клапана перед обычной вентиляцией:

• Возможность регулирования приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Настенный и не пропускает влагу в помещение. Многие модели этих местных вентиляционных устройств часто включают в себя фильтры для очистки воздуха.

Внутренние переливные решетки

Для того чтобы свежий воздух свободно проникал во все части дома, необходимы переходные элементы. Они позволяют воздушным потокам беспрепятственно перетекать от притока к вытяжке, унося с собой пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые выхлопы и тому подобные включения, взвешенные в воздушной массе.

Переполнение через открытые дверные проемы. Однако его не следует прекращать, если внутренние двери закрыты. Для этого между полом и дверным полотном межкомнатных дверей оставляют зазор 1,5-2,0 см.

Для того, чтобы свежий воздух свободно поступал к вытяжке и омывал все помещения, в дверных полотнах установлены передающие решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см.

Также для этих целей применяют переливные решетки, крепящиеся на дверь или стену. Конструкция таких решеток состоит из двух рамок со створками. Они изготавливаются из пластика, металла или дерева.

Характеристики вытяжного зонта

Вытяжной воздух выходит из помещения через вентиляционные отверстия, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома применяются в основном при монтаже вытяжной части системы. Естественный приток по протокам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественной вентиляции каналы предусматривают вытяжную часть системы. Вытяжные каналы в частных домах часто объединяют в шахты

К гравитационному вентиляционному колпаку воздушные массы выталкиваются свежими порциями воздуха, втягиваемыми через окно, приточное окно из ПВХ или открытую входную дверь. Сечение воздуховодов выбирают с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Помимо жилых и хозяйственных помещений в частном доме вентиляционными системами обязаны предусматривать подвал и встроенное в него хранилище, фундамент без подвала, холодный чердак или мансарду. В природных схемах они снабжены форточками, фронтонными и мансардными окнами.

Виды вентиляционных каналов

По расположению различают:

• Закладные . Их строят из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводятся на этапе строительства.
• Подвесной . Изготовлен из оцинкованной стали или армированного пластика. Устроить подвесные каналы достаточно просто, даже после того, как дом уже построен.

Воздуховоды делятся на круглые и прямоугольные сечения. Каждый тип имеет свои преимущества:

• Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод . Он занимает меньше места, его легче маскировать коробами, подвесными потолками и стенами.

В свою очередь трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в монтаже, но их установка возможна только на горизонтальные поверхности и на небольшие участки вертикальных стен

Жесткие трубы беспрепятственно перемещают воздух, поэтому обеспечивают наименьшее сопротивление и минимальный шум. Однако с более быстрой и простой установкой.

Что такое дефлектор?

Дефлектор представляет собой специальный колпак, который устанавливается на горловину выхлопной трубы вентиляционной системы. Он рассекает ветровой поток, за счет чего образуется зона пониженного давления, при этом сила тяги может увеличиваться до 20%.

Также исключает попадание атмосферных вод в систему вентиляции и предотвращает задувание ветром в вентиляционный канал.

Дефлектор устанавливается на горловину выхлопной трубы. Это устройство выполняет две важные функции: усиливает сцепление + защищает от осадков

Доступны следующие типы дефлекторов:

• Цилиндрический или зонтичный Volper . Представляет собой изогнутый цилиндр, покрытый пластиной. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветром;
• Н-образный дефлектор . Корпус изготовлен из труб в форме буквы Н. Отличается повышенной защитой от продувания ветром, влаги и обратной тяги, но в силу конструктивных особенностей имеет низкую производительность;
• Дефлектор типа ЦАГИ . В конструкцию входит стакан с удлинителем на конце, крышка-зонт и цилиндрическая оболочка. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопада, дождя, имеет самый низкий коэффициент сопротивления;
• Турбодефлектор . Представляет собой вращающийся шар с лопастями, отличается повышенным КПД, но обычно стоит немного дороже;
• Лопасть . Напоминает крыло. Принцип действия аналогичен турбодефлектору.

Выбор модели дефлектора зависит от местных условий. Регионы с высокими ветровыми нагрузками предпочитают обычные грибы. В районах с низкой ветровой активностью лучше ставить дефлектор с турбиной, она обеспечит тягу даже при легком обдуве.

Основные правила и рекомендации

Нормативные данные по объему воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже упомянутом выше СНиП 41-01-2003.

Система естественной вентиляции должна обеспечивать:

• В основных помещениях, таких как гостиная, спальни, детские, воздухообмен на человека должен быть не менее 30 м ³ /ч;
• Для кухни постоянный воздухообмен по нормам 100 м ³ /ч Из них 60 м на обслуживание электроплиты ³ /ч, на 1 конфорку газовой плиты – 80 м ³ /ч;
• В душе и ванне постоянный воздухообмен должен быть менее 75 м ³ /ч;
• В санузлах с одним унитазом 50 м ³ /ч, если установлено биде, то его необходимо увеличить на 25 м ³ /ч В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
• В кладовой и раздевалке постоянный воздухообмен 10 м ³ /ч, такая же цифра и в сервисном режиме.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные по воздухообмену необходимы для расчета производительности воздухозаборников и диаметра вытяжных каналов

Трубы для монтажа вентиляционных каналов желательно выбирать одинакового диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м над уровнем земли, чтобы их можно было чистить и обслуживать.

Чем длиннее и шире воздуховод, тем сильнее тяга. Рассчитать необходимые размеры воздуховодов можно с помощью одного из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерная система, естественная разновидность не лишена недостатков, но имеет и существенные преимущества. Чтобы наверняка решить, устраивать его или нет, стоит сравнить список плюсов со списком минусов.

Положительные стороны:

• Простая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
• Низкие затраты на обслуживание. Если в системе нет механических устройств, то она нуждается только в периодической очистке.
• Нелетучесть. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
• Чрезвычайно тихая работа. Отличается низким уровнем шума.
• Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовывать различными устройствами. Есть возможность настроить производительность системы.

Отрицательные стороны:

• Нестабильность тяги. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
