Если требуется закрепить крупную или тяжелую конструкцию на кирпичной или бетонной стене, используют анкеры. В отличие от дюбелей они рассчитаны на повышенную нагрузку.

Чтобы правильно подобрать крепеж, который выдержит вес тяжелого предмета и не приведет к трещинам в стене, необходимо знать, какие виды анкеров существуют для выполнения разных задач. В статье мастер сантехник расскажет, какие бывают виды анкеров, их конструкция и области применения.

Особенности анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

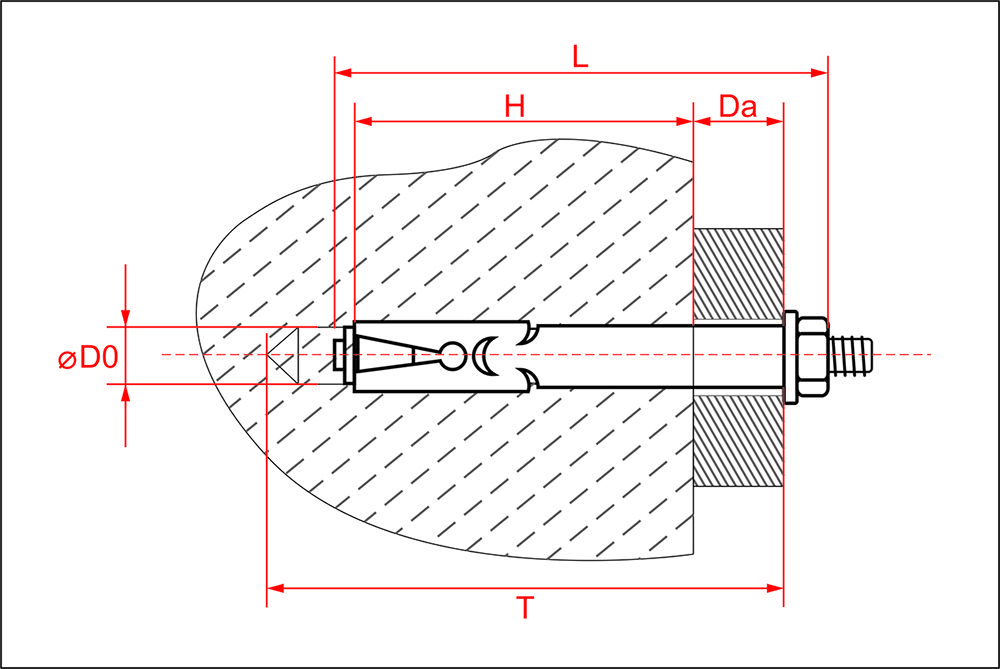

Конструкция анкера

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой болт, винт, шпильку или гвоздь, распорная часть может иметь форму втулки, конуса, гильзы и т. д. При использовании крепежного элемента рабочая часть расширяется и за счет трения и сопротивления материала удерживает конструкцию в материале основания.

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например,

саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см2 (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Классификация

По срокам эксплуатации выделяются анкеры:

• Постоянные.
• Временные.

По размерам крепежные элементы разделяются на:

• Малые (длиной до 5,5 см и диаметром до 0,8 мм).
• Средние (длиной до 12 см и диаметром до 1,2 см).
• Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

• Для плотных бетонных, кирпичных или каменных материалов.
• Для пустотелых кирпичных и бетонных оснований.
• Для листовых материалов.
• Гипсокартона, древесно-стружечных и волокнистых плит.

По способу крепления выделяются:

• Механические. Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).
• Химические. Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Механические анкеры по технике введения в основание разделяются на следующие типы:

• Клиновые.
• Распорные.
• Забивные.
• Винтовые.
• Разжимные.
• Пружинные.

Распорный анкер

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании. Используется с плотными строительными материалами без пустот. Оптимален как для окончательного закрепления деталей, так и временного монтажа.

Разжимной анкер

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Из за своей сложной конструкции, стоит дорого, а потому применяется только профессионалами. При вкручивании он сильно распирает торцевую часть.

Такой анкер обладает большой удерживающей способностью. Благодаря большому расширению торца он отлично держится в пустотелых материалах. Поскольку крепление очень надежное, отпала необходимость в большой монтажной глубине и анкер подходит для тонких стен и перегородок, обеспечивая высокую несущую способность.

Клиновый анкер

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Поскольку фиксация осуществляется только в месте распирания клина, крепеж подходит для полнотелых кирпичей, бетонных плит и блоков. Анкера пригодны для фиксации среднетяжелых и тяжелых конструкций в вертикальных стенах и потолочных перекрытиях.

Пружинные анкеры

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера.

Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Анкер винтовой (Дюбель MOLLY)

Винтовые анкеры, или болты Молли, состоят из металлической “рубашки” с длинными продольными прорезями посередине. Внутренний торец оснащен припаянной гайкой. Вкручивание винта обеспечивает сокращение длины дюбеля и раскрытие центральной части по четырем направлениям в виде зонтика.

Выполнить это можно отверткой, шуруповертом или специальным пистолетом. Чтобы гильза не прокручивалась, у ее бортика есть внутренние зубцы, впивающиеся в материал-основание.

Дюбели “Молли” или анкеры винтового типа используются для крепления деталей к листовым основаниям. Это могут быть: листы гипсокартона, ДСП, МДФ, фанера. Большой вес зафиксировать не получится — максимальная нагрузка на один анкер не более 25 кг. Но даже этого достаточно, чтобы подвесить к фальшпанели полки, зеркало или небольшие шкафы.

Анкер забивной

Выполняется из латуни или стали. Имеет полую гильзу с прорезями на одном конце. В отличие от предыдущих типов толщина стенок оболочки увеличена. Это позволяет забивать гильзу молотком в предварительно просверленное отверстие в стене. Внутри “рубашки” есть резьба, под которую подбирают болт или винт. Вкручивание обеспечивает расширение противоположной части и фиксацию в материале.

Забивной принцип монтажа обеспечивает ускоренную установку большого количества анкеров, поэтому они применяются там, где нужна высокая скорость крепления. Еще такой тип анкера не требует большой глубины и подходит для тонких стен. С ним можно использовать винты с плоскими шляпками, чтобы крепление не выступало над поверхностью.

Но невысокая распирающая способность делает этот тип пригодным только для плотных материалов. Еще важна высокая точность подбора диаметра сверла и правильное выполнение отверстия (нельзя разбивать край или сверлить слишком долго на одном месте). Если диаметр отверстия окажется слишком мал, забить анкер не получится. При большом диаметре элемент зафиксируется недостаточно плотно.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в

виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорный анкер

Крепежный элемент относится к более сложному типу, чем вышеописанные. Он состоит из шпильки с резьбой, продетой в стальную гильзу. Гильза имеет две независимые части. На конце каждой из них предусмотрены четыре прорези для расширения. Заканчивается шпилька с одной стороны конусной муфтой на резьбе, а с другой — гайкой с шайбой для стягивания. При закручивании конус начинает давить на первую гильзу, заставляя ее войти во вторую. В итоге металлическая “рубашка” расширяется сразу в нескольких местах, образуя множественные точки сцепления.

За счет расширения удерживающей части сразу в нескольких местах по всей длине, двухраспорные анкеры подходят не только для полнотелых, но и пустотелых строительных материалов. Например, при монтаже в пустотелый кирпич, извлечь рывком или статической нагрузкой гильзу будет невозможно. Крепеж активно применяется там, где существует высокая продольная нагрузка и вероятность выдергивания.

Гвоздевые анкеры

Бывают двух типов. В одном случае это полая гильза с большой шляпкой с одной стороны и прорезями на другой. Снаружи есть гвоздь, который вбивается в гильзу, расширяя противоположный торец. Монтаж предусматривает предварительную подготовку отверстий диаметром 6 мм. Все быстро и просто, но соединение получается неразборным — шляпка гвоздя утапливается в гнездо полностью и достать ее невозможно.

Вторая разновидность имеет литой стержень цилиндрической формы со сточенной продольной стороной. К ней прилегает ответная часть — клин, торец которой выступает за бортик наружу. Воздействие по нему молотком расклинивает штифт.

Чтобы подвижная часть не выпала самопроизвольно при ношении крепежа в сумке, с обеих сторон шляпки есть небольшие выступы, удерживающие гвоздь на месте. Ударом молотка они легко сминаются, открывая гвоздю путь вглубь.

Гвоздевые анкеры используются для монтажа подвесных потолков из гипсокартона и других панелей. В таком случае не требуется предварительная обрешетка из профиля или бруса и крепление можно осуществлять непосредственно в бетон.

Рамный анкер

Элемент имеет винт со шлицами под биту, головка которого выполнена с конусом. На противоположном краю винта есть конусная гайка. Все это размещено в полой гильзе с прорезями на обеих торцах.

При закручивании винта расширяются сразу оба края, что обеспечивает надежную фиксацию. Чтобы металлическая оболочка не проворачивалась на старте, на ней предусмотрены ребристые выступы. Для установки рамного анкера требуется просверлить отверстие дрелью и хорошо очистить его от пыли, иначе сила сцепления с внутренней поверхностью снижается.

Рамные анкеры часто используют для фиксации оконных блоков в стеновых проемах. Они подходят как для пластиковых, так и деревянных изделий. Еще с их помощью удобно устанавливать межкомнатные двери.

Анкер хорошо удерживается как в самом материале-основании, так и в прикрепляемой детали за счет расширения с двух сторон. Плоская головка винта обеспечивает установку крепежа заподлицо, не портя эстетичность.

Химические анкеры

Этот тип анкеров отличается принципом работы — крепление осуществляется не за счет механического распирания в стене, а благодаря приклеиванию, т.е. соединению на химическом уровне. Такие анкеры — это двухкомпонентная паста на основе синтетической смолы и отвердителя. При контакте с воздухом вещество застывает.

Пока средство эластичное, внутрь вставляется болт, шпилька, саморез или другой крепеж. Веществу нужно дать время, чтобы застыть. После этого допускается нагрузка.

Химические анкеры выпускаются в тубах под монтажный пистолет или в виде небольших капсул. Первый тип актуален для большого объема работ, когда требуется установить множество крепежей. Предварительно в стене сверлятся отверстия, потом при помощи пистолета туда выдавливается средство и вставляется шпилька.

В случае крепления в пустотелые материалы, необходимо применять сетчатую гильзу для химического анкера.

Капсулы предназначены для непосредственного размещения внутри отверстий и подойдут для точечного монтажа в малых объемах.

Химические анкеры актуальны для рыхлого бетона со множеством пустот. Установка в такие материалы распирающего анкера приведет к разрушению отверстия и слабой несущей способности. Клей из смолы и отвердителя наоборот заполняет все пустоты и укрепляет край отверстия, поэтому посадка металлического штифта плотная и надежная. Она превышает другие способы крепления по силе удерживания в 2.5 раза.

Преимуществом химического анкера перед механическим является универсальность. В пластичное средство можно вставить любой тип металлического стержня, даже арматуру без резьбы. Еще материал отлично переносит динамические нагрузки, вибрации и пр., поскольку имеет более эластичную структуру.

Крепление со временем не расшатается. Химические анкера удобны для создания точек крепления на углах плиты-основания, поскольку не приводят к откалыванию кромки, ведь здесь нет расширения.

Видео

В сюжете – Примеры монтажа различных анкеров

В сюжете – Обзор об анкерах и принципах крепления

В продолжение темы посмотрите также наш обзор Гвоздь, болт, саморез, шуруп и другой крепеж — в чём отличия

Источник

https://santekhnik-moskva.blogspot.com/2022/01/Ankery.html

особенности применения для разных материалов: пеноблок, кирпич, бетон

Анкерами называют специальный вид крепежных изделий. Он объединил в себе общие черты болтов и дюбелей. Их применяют для крепления элементов конструкций к прочным и пористым материалам. Особенности строения позволяют надежно зафиксировать крепеж. Анкеры способны выдерживать большую физическую и динамическую нагрузку длительное время в разных условиях эксплуатации.

Оглавление

• Анкерный болт и его особенности эксплуатации
• Конструкция анкера
• Распорный тип
• Клиновые
• Забивные
• Химические анкеры
• Сфера применения анкеров
• В промышленности
• В быту
• Подбор крепежа по материалу
• Бетон
• Газобетон
• Пеноблок
• Кирпич
• Камень
• Особенности применения химических анкеров

Конструкция анкера

Строение анкеров зависит от их вида и назначения. Они различаются способом монтажа и присоединению дополнительных элементов к ним. Наиболее распространенными разновидностями можно назвать:

• клиновые
• распорные;
• забивные.

Распорный тип

Чаще всего встречаются именно распорные анкера. Их строение крайне просто, понятно и эффективно. Состоит крепеж из болта или шпильки, на конце которой находится специальный конус. Поверх болта надета гильза с продольными разрезами, которая немного не достает до края конуса. Вся конструкция вставляется внутрь крепежного отверстия. Чтобы зафиксировать анкер, его нужно начать закручивать. Конус на его конце не сможет легко войти внутрь гильзы из-за того, что его крайний диаметр больше последней. В результате он начнет распирать саму гильзу и прижимать ее к стенкам монтажного отверстия. Так анкерный крепеж надежно фиксируется внутри.

Распорные анкера эффективны в плотных и стойких материалах. В бетоне они показывают прекрасные результаты крепления. А вот в мягких и пустотелых материалах они не эффективны, поскольку прилегают к стенкам крепежных отверстий не надежно.

По строению такие крепежи бывают с:

• гайкой;
• кольцом и крючком;
• шестигранной головкой;
• двухраспорные.

Анкер с гайкой — шпилька с длинной гильзой, прижимающейся простой гайкой. Преимущество крепежа в том, что непосредственно на него можно монтировать разные конструкции. Также он позволяет монтировать на шпильку гайки особенного назначения или наконечники для сварки.

Анкеры с кольцом и крючком мало чем отличаются от предыдущей разновидности. Они также распираются гильзой внутри отверстия. Главная особенность — кольцо и крючок на передней части для подвешивания тросов, цепей к стенам или потолку.

Двухраспорные анкеры созданы для того, чтобы крепеж фиксировался на самом конце в глубине стены. По конструкции он отличается от предыдущих. Когда шпилька выкручивается, распорные втулки входят одна в другую. И все давление на стену сосредотачивается именно в этом месте. Чаще всего применяется с пористым материалом.

Анкер с головкой рассчитан под обычный шестигранный ключ. Отличается от конструкции с гайкой тем, что при закручивании распорный конус по резьбе постепенно поднимается вверх, обеспечивая максимальное давление гильзы на стенки отверстия. Редко делается большим. Как правило, диаметр этого крепежа редко превышает 12 мм.

Клиновые

Такие анкера похожи на предыдущую разновидность. Это шпилька с небольшой деформационной гильзой. При закручивании, лепестки гильзы раскрываются специальным конусом. Крепеж осуществляется глубоко в стене. Это обеспечивает надежное сцепление и исключает растрескивание материала на лицевой стороне поверхности.

Забивные

По конструкции сильно отличаются от предыдущих вариантов. Раскрытие происходит только после того, как сама гильза отдельно устанавливается в отверстие. И только потом его распирают специальным образом. Монтаж происходит по такой схеме:

• подготовить отверстие;
• вставить в него гильзу анкера;
• установить внутрь специальный штырь и ударить по нему молотком;
• распорные лепестки раскроются от удара;
• вынуть штырь и вкрутить болт для дальнейшего монтажа конструкций.

Химические анкеры

Еще называются клеящимися. Используются для обеспечения надежного крепления в мягких и пористых материалах, которые не выдерживают давления обычных анкеров. Состоит из специального клеящего состава и шпильки. Вначале подготавливается отверстие, в которое заливается специальный клей. Потом в него нужно вставить шпильку. Через некоторое время состав отвердеет и можно будет проводить монтажные работы. Его недостаток в том, что нужно ждать время для достижения необходимой прочности клеем. Обычные анкера позволяют использовать их сразу после монтажа.

Еще одна сложность использования этого крепежа в правильности подготовки отверстия. Для начала оно высверливается обычным способом. А потом нужно выбрать в конце пустоту в виде конуса. Дно должно оказаться значительно шире, чем передняя часть. Так получится использовать большее количество клея. Из-за узкой горловины он не сможет вырваться из отверстия даже через некоторое время после монтажа и оказания определенных нагрузок.

Сфера применения анкеров

Анкера — универсальный и надежный крепеж. Их используют и в больших строительствах, и в частных целях. Во всех случаях они показывают прекрасные эксплуатационные результаты. Это один из самых надежных видов крепления в самых твердых материалах.

В промышленности

Основная сфера применения в промышленных масштабах — это строительство. При помощи анкеров осуществляется монтаж разных конструкций в камень и бетон. Крепеж позволяет гарантировать надежность сцепления и дальнейшую безопасность людей, эксплуатирующих элементы, установленные таким образом.

На анкера можно монтировать сварные головки. Это отличная и надежная основа для проведения сварочных работ. Используется в тех случаях, когда сварные конструкции не удалось заранее закрепить в не застывшем бетоне или это было невозможно сделать по технологическим причинам.

При монтаже лестниц, перил, навесных конструкций анкера показывают себя лучше всего. Они прекрасно выдерживают вибрации и давление. Поэтому нет риска проседания или разлома крепежных отверстий через определенный промежуток времени.

Надежность и долговечность крепления исключает возможность быстрого демонтажа, если верхняя часть зафиксирована намертво. Чтобы разобрать конструкцию, придется применить специальные инструменты. Это невозможно сделать незаметно, что выгодно в целях безопасности.

В нашей стране чаще всего используются металлические анкерные болты. А в западных странах все большее распространение получают химические (клеевые) анкера. Они показывают высокие характеристики надежности крепления. Ограниченности их применения в нашей стране связано с отсутствием или несовершенством ГОСТов по их использованию в промышленных масштабах.

В быту

Бытовое использование анкерных болтов тоже широко распространено. Это связано с тем, что дома и квартиры часто строятся из бетона и других прочных материалов. Гвозди и шурупы в таких случаях мало эффективны.

При помощи анкеров к стенам крепятся спортивные стенки и мебель, требующая надежного монтажа: шкафчики, подвесные полки. В бетонный пол вставляются анкера для установки разной сантехники. На потолках фиксируются люстры, детские качели, боксерские груши. И это только незначительная часть примеров.

В целом, в бытовых условиях анкера можно использовать так же, как и в промышленном строительстве, только в меньших масштабах. При ремонте и возведении домов просто не обойтись без этого вида крепежа, если нужно осуществить монтаж в твердую или пористую поверхность.

Подбор крепежа по материалу

Большое разнообразие анкеров вызвано тем, что для разных целей были разработаны разные виды. И нужно правильно подбирать крепежи, чтобы обеспечить самое надежное крепление. Лучше всего это делать, исходя из материала, в который они будут устанавливаться.

Бетон

Бетон — это плотный и прочный материал, получаемый после затвердевания цементной смеси с дополнительными наполнителями. Существуют разные виды по прочности и плотности, в зависимости от назначения в строительстве. Для обработки после затвердевания требуются специальные инструменты.

Надежность установки анкеров и их сцепление с бетоном зависит от некоторых факторов:

• изначального качества материалов, в которых осуществляется монтаж;
• размер и разновидность самого крепежа, зависящие от предполагаемой нагрузки на них;
• правильности проведения подготовительных работ для установки крепежа и соблюдения правил его установки;
• характеристики самого анкера.

Анкерные крепежи могут быть установлены в разные конструкции, выполненные из бетонов достаточно высокой прочности:

• бетонный фундамент;
• бетонные и кирпичные стены и перегородки;
• бетонный плиты перекрытия.

При помощи этих крепежных элементов могут монтироваться:

• балки из металлопроката;
• подвесные потолочные конструкции;
• осветительные приборы;
• деревянный брус как основа для других конструкций;
• несущие элементы с большим весом и габаритами.

Для осуществления монтажных работ используют все основные виды анкерных болтов и шпилек. Перед их установкой нужно правильно рассчитывать предполагаемые нагрузки, воспринимаемые ими. От этого и будет зависеть диаметр, длина и конкретный тип анкера. Делается это на основании специальных таблиц, разработанных специалистами.

Газобетон

Газобетон относится к пористым материалам. Его популярность растет за счет относительно невысокой стоимости при прекрасных показателях теплоизоляции. К тому же, такие бетоны имеют значительно меньший вес, чем обычные марки, поэтому они позволяют облегчить несущие конструкции.

Их недостаток в то, что при умеренном механическом воздействии пенобетонные поверхности подвержены разрушению. Поэтому привычные крепежные элементы для них не подходят.

Для газобетона разработан особый тип анкерных креплений, называемый в народе бабочкой. Это связано с тем, что распорные лепестки крепежа похожи на это насекомое. Они раскрываются не конусным наконечником, а как бы стягиваются в процессе установки. Острые края как бы упираются в стенки отверстия из пенобетона и не дают болту вывалиться наружу.

Из-за того, что пенобетон — хрупкий материал, часто возможно разрушение краев отверстия во время проведения монтажных работ. Поэтому многие производители заранее ставят метку, до какого предела можно затягивать болт или шпильку. Так удается избежать неприятностей.

Выбор конкретной модели по длине и конструкции зависит от типа и направления предполагаемой нагрузки. Получить консультацию по этому поводу можно у продавцов в магазине или изучив спецификацию конкретного анкера.

Пеноблок

Пеноблоки, как и газобетон, обладают высокой пористостью с незначительной прочностью при точечном механическом воздействии. Это означает, что в таком материале невозможно использовать гвозди и дюбеля. В качестве крепежа нужно применять более надежное сцепление, обеспечиваемое анкерами.

По конструкции и способам подбора для пеноблока можно ориентироваться на рекомендации для газобетона, поскольку эти два материала очень похожи между собой.

Для пеноблоков используются крепежи, работающие по типу «бабочки». В зависимости от предполагаемой нагрузки, внешняя гильза может быть пластиковой или металлической, а в зависимости от условий применения, еще и с повышенной устойчивостью к коррозии, если такие блоки подвержены влиянию влаги.

Кирпич

Один из самых распространенных строительных материалов. Применяется для массового и частного строительства. Из кирпича делают как несущие конструкции, так и внутренние перегородки. Обладает достаточно большой прочностью и плотностью. В качестве монтажных элементов не воспринимает гвозди и скобы, поскольку их края практически никак не сцепляются со стенками отверстия, в которое они вставляются.

В качестве крепежа лучше всего подходят анкера. Они способны надежно зафиксироваться в крепежном отверстии и выдерживать большие нагрузки. Выбор конкретного вида зависит от возможной нагрузки и толщины конструкции, в которую будет осуществляться монтаж.

Камень

Еще один плотный материал, который используется значительно реже в строительстве. Но и для него нужны крепежи. Поскольку он имеет самую высокую плотность и прочность, то и анкера для камня должны учитывать эту специфику.

Лучше всего для таких целей подходят распорные конструкции с фиксацией по всей площади или у основания крепежа. Прочные стенки монтажного отверстия выдерживают большие нагрузки, помогая распределить их по всей поверхности.

Анкера типа «бабочка» в камне будут неэффективными, поскольку плотный материал не позволит лепесткам раскрыться в полной мере. Поэтому данный тип анкеров совершенно не подходит.

Особенности применения химических анкеров

Во всех описанных выше случаях допускается применение и клеевых дюбелей. Они обеспечивают высокий уровень адгезии с разными видами поверхностей и материалов. Отличием может быть только способ подготовки монтажного отверстия. В более мягких и пористых материалах обязательно делать рассверливание дна в виде конуса. Так увеличивается площадь соприкосновения клея с поверхностью и исключается возможность выпадения конструкции. Это будет работать в пеноблоке, пенобетоне, с кирпичом.

В то же время в бетоне и камне это сделать будет намного сложнее. Поэтому допускается применения прямых монтажных отверстий. Их диаметр должен быть с учетом рекомендаций производителя.

Слишком большое отверстие означает, что клея будет больше, чем положено. Из-за этого снизится устойчивость к механическим нагрузкам. Слишком малое отверстие, наоборот, не даст возможности добавить нужное количество клеевой смеси. Это чревато риском выпадения анкера из монтажного отверстия.

Применение анкерных креплений оправдано в разных ситуациях. Их эффективность доказана многолетним опытом в профессиональном и частном строительстве и монтажных работах. В соответствии с целями применения, существует большое количество разновидностей этого крепежа. Это позволяет добиться наиболее эффективных результатов в каждом конкретном случае.

Заказать нестандартный крепеж стоит в тех случаях, когда нужно выполнить особенные монтажные работы, а доступные на рынке анкера не подходят для этих целей. Так можно добиться максимальной эффективности при минимальных затратах сил и материалов.

Вернуться обратно

ОПУБЛИКОВАТЬ В СОЦ.СЕТЯХ

Как выбрать лучший тип лодочного якоря – Anchoring.com

Существует несколько доступных лодочных якорей, изготовленных из различных материалов и часто с запутанными названиями. В этой статье мы обсудим самые популярные типы якорей для лодок, как выбрать лучший якорь для вашей лодки, наиболее распространенные типы материалов, а также дадим обзор различных соглашений об именах.

Краткий обзор стиля привязки

Видео: выбор типа привязки

В приведенном ниже видеоролике представлены многие из обсуждаемых здесь типов привязки, хотя в статье обсуждается еще несколько типов привязки и приводятся некоторые полезные ссылки.

Краткий обзор Рекомендованные якоря для лодок

Для большинства яхтсменов Брюс или Дельта — это лучшее соотношение цены и качества. Оба работают одинаково и стоят одинаково (в узком смысле Брюс/Коготь — наш фаворит из трех).
Если вы использовали Danforth в прошлом и вам повезло с ним, выберите Danforth. Если вы никогда не использовали его раньше и если это позволяет ваша настройка, выберите вместо него Брюс или Дельту.
Если вы крейсер открытого моря , выберите CQR или рассмотрите возможность использования одного из якорей нового поколения, описанных ниже.

Названия лодочных якорей: торговые марки и общие названия

Торговые марки		Общее название
Брюс	=	Коготь
CQR	=	Отвал/навесной отвал
Данфорт	=	Fluke
Дельта	=	Крыло

Особое примечание необходимо для наименования анкеров. Многие якоря имеют торговую марку, например Брюс или CQR, и общее название, например Коготь или Плуг. Это то же самое, как Xerox является торговой маркой фотокопировальной машины и как Aspirin является торговой маркой болеутоляющего. Срок действия товарных знаков фактически никогда не истекает, в то время как срок действия патентов на образцы истекает примерно через 20-25 лет. Таким образом, производители могут свободно клонировать конструкцию анкера с истекшим сроком действия патента, но не могут использовать торговую марку.

Якорь с когтями Bruce™

Брюс, или Коготь, остается одним из самых популярных якорей среди яхтсменов-любителей в Северной Америке. Это наш предпочтительный якорь.

Брюс был разработан в 70-х годах компанией Bruce Anchor Group. Когда в начале 2000-х истек срок действия их патента, они прекратили производство этого якоря, но с тех пор появилось много имитаций.

 Bruce – отличный универсальный якорь, так как он хорошо работает на большинстве морских дне, включая ил, песок, скалы и кораллы. Ему труднее проникать в более твердые поверхности, такие как глина, и дно с густой травой. Конструкция с тремя лапками устанавливается легче, чем другие анкеры. Он также легко сбрасывается, если он когда-либо сломался. С другой стороны, у Брюса меньшая удерживающая способность на фунт, чем у других анкеров, а это означает, что вам обычно нужен анкер большего размера, чем, скажем, Дельта / Крыло.

Плюсы:  Хорошо работает в большинстве условий. Легко устанавливается.
Недостатки:  Неудобный цельный дизайн. Более низкая удерживающая способность на фунт.
Низ: Подходит для большинства низов; Борется с твердым дном, таким как глина или тяжелая трава.

CQR™/Plow и Delta™/Wing Anchor

Как CQR/Plough, так и Delta/Wing являются якорем типа отвала. Наиболее существенное различие между этими анкерами заключается в том, что CQR имеет шарнирную конструкцию, тогда как Delta представляет собой цельную конструкцию.

 CQR – это один из старейших стилей, появившийся в 30-х годах, и по сей день он остается одним из самых популярных якорей среди круизеров на открытом море. Несмотря на это, у него относительно низкая удерживающая способность, и он постоянно испытывает трудности в независимых тестах. Также редко можно найти CQR весом менее 25 фунтов, о котором говорят: «Нет такой вещи, как маленький CQR». Несмотря на эти недостатки, шарнирная конструкция делает его более чувствительным к изменениям ветра и приливов по сравнению с другими якорями.

Дельта, пожалуй, самый популярный якорь на лодках сегодня и стандартный якорь, используемый большинством производителей лодок. У него хорошая удерживающая способность на фунт (примерно на 50 % больше, чем у Брюса).

Как Delta , так и CQR хорошо работают на большинстве дна, больше всего борются со скалами.

Плюсы:  Хорошо работает в большинстве условий. Подходит для большинства носовых роликов.
Минусы:  Шарнирная конструкция может затруднить хранение. «Нет такой вещи, как маленький якорь CQR / Plough».
Низ: Подходит для большинства низов; борьба в роке.

Якорь Danforth™/Fluke

Якорь Danforth или Fluke остается очень популярным выбором. Fortress также является популярным якорем в стиле Fluke, отличающимся от Danforth тем, что он разбирается и изготовлен из легкого, высокопрочного алюминия.

Fluke хорошо работает в грязи и песке, потенциально лучший из всех типов якорей. Недостатком является то, что за пределами этих низов он не очень хорош. Таким образом, это якорь только для грязи и песка, из которого, к счастью, состоит большинство грунтов.

Независимо от того, используется ли он в качестве основного якоря, якорь Fluke является отличным выбором в качестве вспомогательного или кормового якоря.

Плюсы:  Хорошо работает в грязи и песке. Легко укладывается на большинство носовых роликов.
Недостатки:  Плохая работа вне грязи/песка.
Низ: Лучшая производительность в грязи/песке. Плохо работает на других низах.

Лопастные анкеры

Сегодня на рынке представлено несколько анкеров с острой лапой и поперечным стержнем. К ним относятся Rocna и Manson Supreme.

Каждый из этих анкеров, по сути, представляет собой вариацию плугового анкера. Если вы посмотрите на плуговую часть этих анкеров, вы увидите, что они намного острее, чем традиционные плуги, такие как Delta/Wing и CQR. Подобно ножу через масло, эти якоря могут проникать в морское дно намного легче и глубже, чем якоря других типов, отсюда и название этих якорей: «лопата». Рулонный стержень помогает ориентировать анкер вертикально при установке.

Эти анкеры очень хорошо показали себя в сторонних тестах. Самым большим недостатком этих анкеров является то, что, поскольку они все еще запатентованы, они могут быть очень дорогими. Рулонный стержень вместе с удлиненной лапой также может затруднить хранение этих якорей на носовых роликах.

Плюсы:  Очень высокая удерживающая способность для многих моделей.
Недостатки:  Трудно разместить на носовом катке. Расход.
Низ: Подходит для большинства низов; менее эффективен в скалах

Якоря-кошки и другие якоря для малых судов

Якоря-кошки обычно используются для небольших лодок, таких как байдарки, лодки, каноэ и т. д. Они также популярны среди рыбаков. укладывать. Удерживающая сила Grapnel достигается за счет зацепления за другой объект, например за камень. Когда он зацепляется, он может создать огромную удерживающую силу, что также может затруднить извлечение якоря.

Плюсы:  Отлично подходит для использования в качестве обеденного крючка. Складывается для компактного хранения.
Минусы:  Не подходит для временного крепления.
Низ: Камень или другие ситуации, когда он может зацепиться за объект.

Грибовидные якоря

Большие грибовидные якоря часто используются для постоянных швартовных буев. Поскольку ил с морского дна накапливается над этими якорями, это может привести к чрезвычайной удерживающей силе, до 10 раз превышающей удерживающую способность его фактического веса. В качестве швартовного буя грибовидный якорь является отличным выбором, однако он не так полезен в некоторых ситуациях временной постановки на якорь. Исключением является то, что меньшие версии этих якорей хороши для использования в небольших лодках для постановки на якорь во время рыбалки или для обеденной остановки на илистом дне, куда может проникнуть гриб.

Плюсы: Если буй большой, отлично подходит для постоянной швартовки. Если маленький, хорошо использовать во время рыбалки или для обеда.
Минусы: Если большой, не подходит для непостоянных швартовок. Если маленький, то хорош только в мягком днище.
Дно: Ил, мягкий ил, неуплотненный песок.

Типы материалов для лодочных якорей

Лодочные якоря бывают различных типов, наиболее популярными из которых являются мягкая сталь, высокопрочная сталь, нержавеющая сталь и алюминий.

Большинство традиционных стальных анкеров, к которым мы привыкли, вероятно, изготовлены из мягкой или высокопрочной стали. Мягкая сталь и высокопрочная сталь почти неотличимы друг от друга по внешнему виду. Однако высокопрочная сталь в 2-3 раза прочнее мягкой стали. Это не означает, что лодочный якорь из высокопрочной стали в 2-3 раза превосходит удерживающую силу своего аналога из мягкой стали, но, тем не менее, он будет прочнее.

Анкеры из низкоуглеродистой и высокопрочной стали не обладают коррозионной стойкостью, поэтому их необходимо оцинковывать для предотвращения ржавчины и других видов коррозии. Все стальные анкеры (кроме нержавеющих) должны быть оцинкованы. Гальванизация имеет тенденцию изнашиваться со временем, но анкер (как и почти любой другой стальной продукт) можно повторно оцинковать.

Оцинкованная сталь	Нержавеющая сталь	Алюминий
ПРО Недорогой Сильный Стойкий к коррозии при оцинковке Минусы Гальваническое покрытие со временем изнашивается Не так привлекательна, как нержавеющая сталь	ПРО Выглядит очень привлекательно Сильный Стойкий к коррозии Минусы Очень дорого Царапины и другие повреждения от использования могут повлиять на внешний вид	ПРО Легкий Минусы Дороже стали Не такой прочный, как сталь

Нержавеющая сталь идентична оцинкованной стали с точки зрения удерживающей способности, но значительно отличается по внешнему виду. Блестящий блеск, по сути, единственная разница между нержавеющей сталью и оцинкованной сталью. Нержавеющая сталь также очень устойчива к коррозии и со временем не ржавеет. Вы часто будете видеть производителей, описывающих нержавеющую сталь как нержавеющую сталь 316 или нержавеющую сталь 304. 316 имеет другой химический состав, чем 304, и более устойчив к коррозии. Это также дороже.

Некоторые якоря изготовлены из высокопрочного алюминия, например Fortress. Эти анкеры очень легкие, но при этом обладают высокой удерживающей способностью. Эти анкеры полагаются на проникновение в дно для большей части удерживающей силы, и поэтому, если они не установлены, они практически не обеспечивают удерживающей силы.

Подготовка морских специалистов

Шаг 1 из 3•6 минут прочитать

Доступно несколько типов якорей, но важно отметить, что не все якоря подходят для корабля. Некоторые якоря предназначены для больших судов, а другие — для лодок меньшего размера. При этом основные типы анкеров делятся на два: временные анкеры и постоянные анкеры.

Временные анкеры

Временные анкеры предназначены для использования в течение короткого периода времени. Обычно они используются торговыми судами для остановки в определенном положении или для швартовки судна. Эти типы якорей основаны на зацеплении за морское дно за счет сочетания веса и силы тяжести, чтобы загнать и установить (закопать) лапы в дно. К основным типам временных якорей, используемых на кораблях и лодках, относятся:

• Якорь Дэнфорта.
• Кедж или морской якорь.
• Анкерный крюк.
• Анкер плуга.
• Анкер с лапой.
• Якорь без штока.

Постоянные анкеры

Постоянные анкеры — это анкеры, которые используются для удержания чего-либо на месте в течение длительного периода времени. Они предназначены для удержания в любых погодных условиях, включая самые сильные штормы, и обычно используются для якорения плавучих маяков, навигационных буев и причалов. Основные типы постоянных анкеров включают, но не ограничиваются:

• Грибной якорь.
• Анкер грузоподъемности.

Теперь мы углубимся в различные якоря.

Временные анкеры

Легкий анкер или анкер Данфорта

Анкер Данфорта представляет собой легкий тип анкера. Он состоит из двух длинных поворотных лап, которые предназначены для уменьшения заклинивания грязью и травой. Эти анкеры весом от 1,5 кг до почти 90 кг обычно изготавливаются из литого оцинкованного металла или легкого алюминиевого композита. При падении лапы якоря впиваются в дно, закапывая якорь.

Этот тип якоря относительно легкий по сравнению с удерживающей силой, которую он обеспечивает, поэтому он обычно используется на борту небольших прогулочных лодок.

Якоря Danforth лучше всего подходят для работы в твердом песке или иле, где трематоды могут легко вонзиться в дно. На травянистом морском дне трематоды имеют тенденцию соскальзывать, а на каменистом дне они не могут удержаться.

Кедж или морской якорь

Кедж или темно-синий якорь представляет собой якорь более традиционного типа с дугами, лапами и ложей. Его лучше всего использовать на каменистом морском дне, густом травяном дне, водорослях или твердом песке. В иле и рыхлом песке эти якоря, как правило, не работают из-за того, что плавники не могут зарыться в морское дно.

В отличие от якоря Данфорта, этот якорь не закапывает, вместо этого одна рука впивается в морское дно, а другая остается открытой. С учетом сказанного, это обычно используется очень большими кораблями, поскольку большая часть удерживающей силы зависит от веса и, следовательно, он не подходит для использования в рекреационных целях.

Якорь-кошка

Этот тип якоря очень недорог и очень популярен для небольших лодок, таких как каяки, каноэ и лодки. Удерживающая способность достигается за счет зацепления за такой объект, как камень или коралл, и при этом при использовании на мягком дне, таком как песок, почва или грязь, удерживающая способность не слишком велика. Большинство моделей анкерных крюков изготавливаются из оцинкованной стали.

Плавный якорь или якорь “CQR/DELTA”

Плавный якорь, также известный как якорь “CQR/DELTA”, является лучшим выбором для лодок благодаря своей хорошей удерживающей способности на самых разных типах дна, таких как песок, галька, камни, трава, водоросли и кораллы. Он состоит либо из фиксированного хвостовика, либо из поворотного хвостовика. Как правило, они изготавливаются из оцинкованного металла или нержавеющей стали.

При падении в воду якорь плуга падает на бок, при подтягивании кормовым двигателем лодки закапывается. Основным недостатком этого типа якоря является то, что он плохо работает в грязи, почве или любых других сыпучих материалах. Якорь просто волочат по морскому дну, когда судно движется без всякого сопротивления, пока не зацепится за скалу или препятствие на дне.

Коготь или якорь “БРЮС”

Коготь-якорь изготовлен из высококачественной стали и подходит для использования на различных участках морского дна. Этот якорь легко устанавливается и легко убирается на носу большинства лодок.

Лучше всего использовать на каменистом морском дне, этот якорь зацепляется за камни на дне. К сожалению, это не так хорошо с песком, илом или грязью.

Якорь без штока

Якорь без штока в настоящее время чаще всего встречается на торговых судах. Он состоит из хвостовика, короны, хвостовиков и плеч. Flukes поворачиваются в одной плоскости, перпендикулярной хвостовику, и вес хвостовика вместе с весом якорной цепи удерживает якорь на морском дне.

При этом якорь без штока представляет собой простую конструкцию без лишних деталей. Это делает его чрезвычайно удобным в обращении и хранении. Кроме того, его простая конструкция делает его разбивание снизу относительно простой процедурой.

Тот факт, что стержень может поворачиваться, когда лапы погружены в морское дно, сводит к минимуму износ и гарантирует, что якорь все еще держится даже при изменении течения или ветра, которые заставляют судно тянуть якорь под разными углами.

Что касается недостатков, известно, что якорь без штока не так эффективен на мягком дне, таком как почва и песок.

Якорь Бауэра без штока в безопасности. Фото: Jörgen Språng

Постоянные анкеры

Грибовидные анкеры

Грибовидные анкеры получили свое название благодаря своей округлой грибовидной форме. Они имеют чашеобразную форму с приваренным по центру стержнем. Эти типы якорей являются постоянными, могут весить несколько тысяч фунтов и используются в основном для швартовки.

Этот якорь способен цепляться за землю независимо от того, как он падает, и его форма лучше всего работает на мягком дне, где он создает всасывание, которое трудно сломать. Одним из преимуществ грибовидного якоря является то, что он обычно продолжает погружаться в песок до тех пор, пока не переместит ту же массу, что и он сам. Это означает, что он может вытеснить очень большое количество материала и, следовательно, обеспечить огромный уровень удерживающей силы для корабля или объекта, использующего его.
