Виды влагозащиты светодиодной ленты

Виды влагозащиты светодиодной ленты.



   Для защиты светодиодной ленты  от атмосферных воздействий и внешних факторов применяются четыре вида влагозащиты.

IP – 23 самая простая степень влагозащиты. На упаковках светодиодной ленты, также может обозначаться, как (Non-waterproof, NWP, W23). Данная степень влагозащиты указывает на то, что светодиодную ленту допускается эксплуатировать только в сухих и не пыльных местах.

IP – 65 самая популярная степень влагозащиты. На упаковках светодиодной ленты, также может обозначаться, как (Waterproof, WP, W65). Светодиодную ленту покрывают эластичным эпоксидным герметиком только со стороны светодиодов, другая сторона платы покрыта только двухсторонним скотчем 3М. Данная степень влагозащиты указывает на то, что светодиодную ленту

допускается эксплуатировать в местах подверженных влаге и высокой запылённости. Так же стоит отметить довольно приличную степень электрозащиты, так как, все токопроводящие элементы закрыты от прямого прикосновения.

IP – 67 Менее распространённая степень влагозащиты. На упаковках светодиодной ленты, также может обозначаться, как (SuperWaterproof, SWP, W67). Чтобы защитить светодиодную ленту данным способом, её вставляют в силиконовую трубку и на концах устанавливаются заглушки. Данная степень влагозащиты указывает на то, что светодиодную ленту допускается эксплуатировать в местах подверженных влаге и высокой запылённости, а также непосредственно в воде. Совет: не погружайте заглушки в воду. Так же стоит отметить довольно приличную степень электрозащиты, так как, все токопроводящие элементы закрыты от прямого прикосновения.

IP – 68

Самая совершенная степень влагозащиты и более распространённая по сравнению с IP– 67. На упаковках светодиодной ленты, также может обозначаться, как (ExtraWaterproof, EWP, W68) Чтобы защитить светодиодную ленту данным способом, её полностью покрывают со всех сторон эластичным эпоксидным герметиком. Данная степень влагозащиты указывает на то, что светодиодную ленту допускается эксплуатировать в местах подверженных влаге и высокой запылённости, а также непосредственно в воде на приличной глубине. Идеальное решение для подсветки водоёмов и бассейнов. Так же стоит отметить довольно приличную степень электрозащиты, так как, все токопроводящие элементы закрыты от прямого прикосновения.



Это интересно:

Подключение одноцветной светодиодной ленты

Применение светодиодной ленты.

Цена на светодиодную ленту 3528

Цена на светодиодную ленту 5050



Светодиодная лента бегущая волна

Тёпло или холодно белая, какую выбрать?

5050 и 3528 что кроется в этих цифрах?

Обзор светодиодных лент 12 вольт. Виды светодиодных лент

2 июля 2015

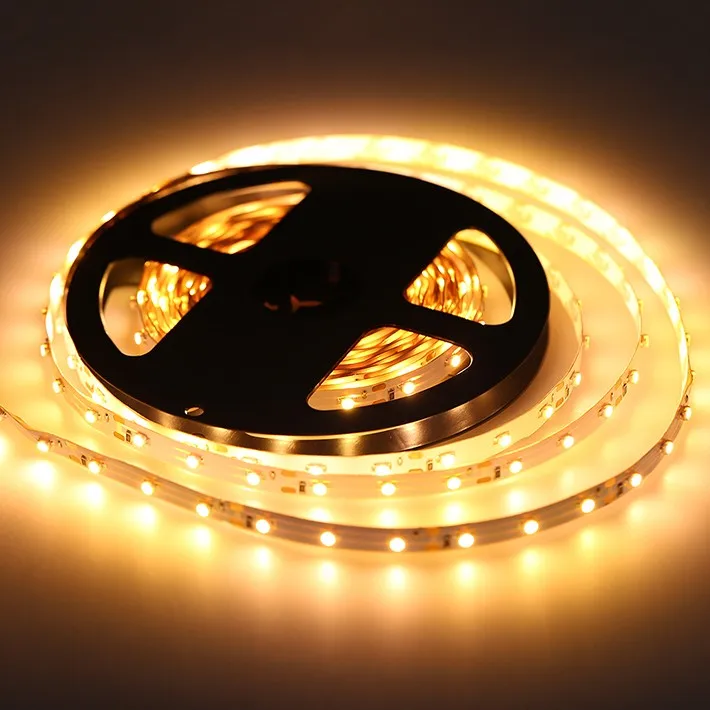

Светодиодная лента – это гибкий источник света, состоящий из подложки, на которую нанесены токопроводящие дорожки и светодиоды. Подложка ленты бывает белая или коричневая, реже – черная. Эти цвета наиболее соответствуют цветам поверхности, на которую их устанавливают.Существуют светодиодные ленты, работающие от напряжения 220В или 12В (реже – 24В). Для подключения лент с рабочим напряжением 220В используют специальный кабель, стабилизирующий напряжение сети 220В. Для подключения низковольтных лент необходимо использовать трансформатор напряжения сети 220В в необходимое напряжение для работы ленты.

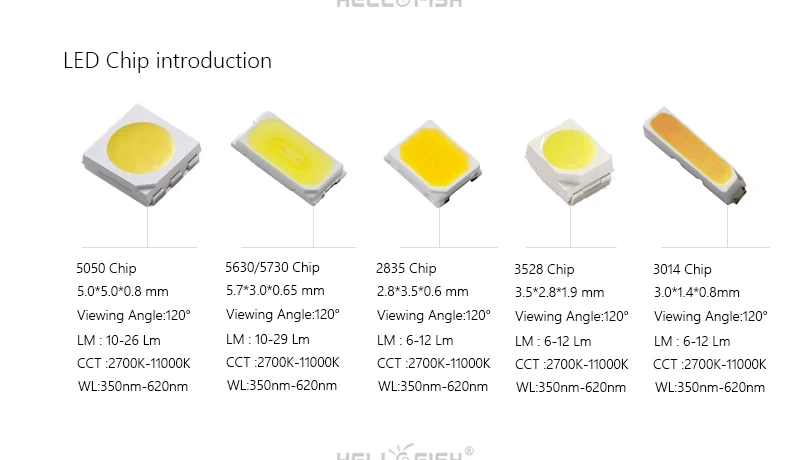

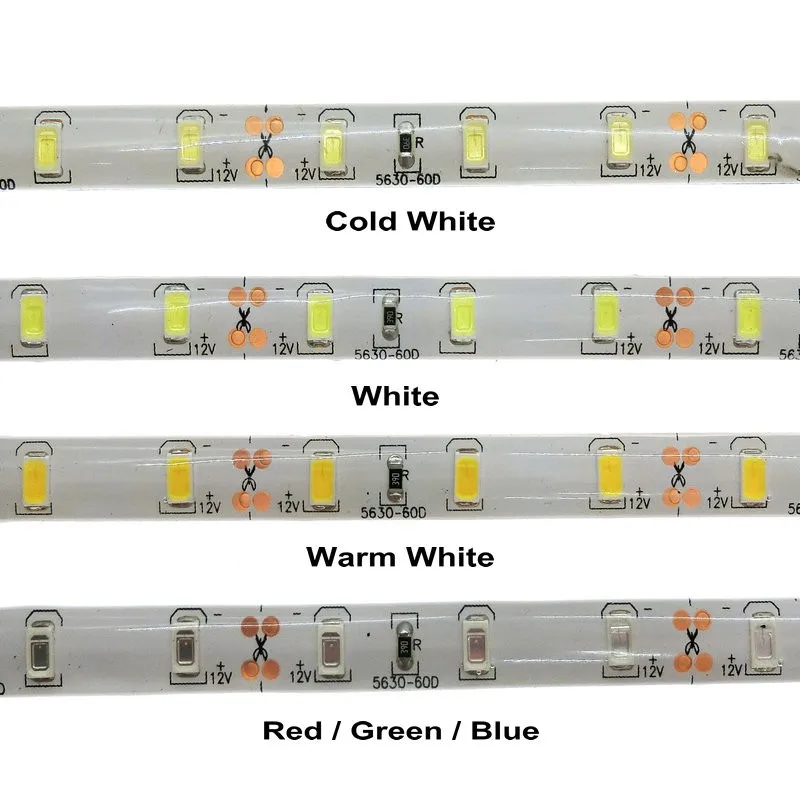

Светодиодная лента – типы светодиодов

В данном обзоре рассмотрим подробнее светодиодные ленты 12В, наибольшее распространение получили ленты на основе светодиодов SMD3528 и SMD5050. Цифры указывают на размер светодиода в миллиметрах. SMD диоды характеризуются компактностью, надежностью и длительным сроком эксплуатации. Угол свечения таких светодиодов 120 градусов.Светодиоды SMD5050 более яркие и мощные, чем светодиоды SMD3528. Они состоят из трех кристаллов – красного, зеленого и синего, которые, смешиваясь, создают многообразную палитру цветов и оттенков свечения ленты. Таким образом, led лента smd5050 может быть одноцветной или многоцветной (RGB).

Для регулирования цвета многоцветной LED подсветки используют RGB контроллеры.

Плотность расположения светодиодов

Основной характеристикой светодиодных лент является плотность расположения светодиодов на один метр ленты.Для светодиодных лент SMD 3528 стандартная плотность – 60 светодиодов на метр, для SMD5050 – 30 диодов на метр. Ленты с удвоенным количеством светодиодов мощнее, дают более равномерное свечение. Такие ленты могут нагреваться при работе, поэтому при монтаже ленты следует обеспечить теплоотвод, например, установить ленту на алюминиевый профиль.

С обратной стороны, как правило, ленты оснащены двусторонним скотчем 3М, что упрощает их монтаж на поверхности.Светодиодные ленты можно разрезать на отрезки (с сохранением их работоспособности) в обозначенных местах, так кратность резки ленты SMD3528 60 диодов на метр составляет 3 светодиода (5 см). Указанное свойство очень удобно при монтаже ленты на мебель, полки и другие поверхности небольших размеров.

Степень влагозащиты светодиодной ленты

Светодиодные ленты отличаются по уровню защиты от влаги и механических воздействий. Данная характеристика обозначается двумя цифрами, первая – уровень защиты от твердых частиц, вторая – уровень защиты от попадания воды. Чем выше значения указанных цифр, тем выше степень защиты ленты от внешних воздействий.

Виды свеодиодных лент с различным уровнем герметизации:

• Ленты светодиодные негерметичные (открытые) имеют степень зашиты IP20, светодиоды в таких лентах не защищены от влаги. Используют негерметичные ленты в сухих помещениях, например для подсветки потолков, карнизов, полок.
• Герметичные светодиодные ленты с защитой IP65 со стороны светодиодов силиконом, который защищает светодиоды от влаги, ленты такого типа можно использовать в помещениях с повышенным уровнем влажности – в ванных комнатах, на верандах, на кухне.
• Светодиодные ленты с наивысшей степенью защиты IP67 представляют собой ленту, помещенную в силиконовый (ПВХ) чехол, который обеспечивает двустороннюю защиту ленты от влаги и механических воздействий. Такую ленту можно применять во влажных помещениях и на улице.

Выпускаются светодиодные ленты 12В в катушках по 5 метров.

Как выбрать светодиодную ленту?

Во-первых, необходимо выбрать нужный дизайн и определиться, какого эффекта хотите достичь. Должен свет быть приглушенным или ярким, будет это декоративное освещение или же основной свет в помещении. В зависимости от пожеланий выбирайте более мощные ленты на светодиодах SMD5630, SMD5050 или менее мощные ленты с диодами SMD3528.Во-вторых, свет не должен резать глаза, поэтому оптимальным решением будет направить свет от ленты в стену или потолок. Так вы добьетесь приятной для глаз заливающей стену или потолок подсветки. Если нет возможности так расположить ленту, используйте алюминиевый профиль с рассеивателем, который поможет добиться равномерного свечения. Также профиль выполнит функцию теплоотвода и не даст светодиодам перегреваться.

Далее следует определить, есть ли возможность попадания воды и влаги на ленту, если да, то выбираете герметичную ленту, если подсветка будет установлена в сухом помещении, подойдет негерметичная лента. Следующий шаг – выбор блока питания. Выбор блока осуществляется по двум основным параметрам: выходное напряжение (12В или 24В) и мощность. Вычислить необходимую мощность нетрудно, надо потребляемую одним метром ленты мощность умножить на количество подключаемой ленты.

Рекомендуется брать блок с небольшим запасом мощности (15-20%), чтобы обеспечить надежную работу подсветки.

В зависимости от места установки блока выбираете герметичный или негерметичный блок соответствующей мощности.Если вы устанавливаете RGB подсветку, кроме ленты и блока питания 12В, Вам понадобится устройство для управления светодиодной подсветкой – RGB контроллер. Если дизайнерская идея подразумевает возможность регулирования уровня освещенности одноцветной подсветки, используйте светодиодный диммер.После того как у вас есть проект подсветки и все комплектующие для подсветки, можно приступить к монтажу. Если возникла необходимость соединять отрезки лент, их можно спаивать между собой или использовать коннекторы для светодиодной ленты.



Основные моменты при монтаже светодиодной подсветки:

• перед монтажом ленты убедитесь, что на ней нет повреждений;
• внимательно и без ошибок  подключить полярность – к блоку питания к соответствующим разъемам «+» и «-» присоединяем провода от светодиодной ленты, RGB ленту подключают к контроллеру, на ленте используется общий «плюс» и три «минуса» на каждый цвет, промаркированные соответственно, их подключают к соответствующим разъемам на контроллере;
• если подключаете более 5 метров, рекомендуется использовать параллельный способ подключения, чтобы избежать затухания и неравномерной нагрузки;
• выбрать блок питания, превышающий на 15-20% общую мощность подключаемой led ленты;
• при монтаже на токопроводящую поверхность, необходимо сделать токоизоляцию между поверхностью и лентой.

Схемы подключения светодиодной ленты

На рисунке изображена параллельная схема подключения и схема подключения с двумя блоками питания.

































Ниже изображены схемы подключения одной и нескольких RGB лент. Когда мощности контроллера недостаточно для работы ленты, используют RGB усилитель.





Рассказать

Поделиться

Твитнуть

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Различные типы диодов и принцип их работы

Меган Танг

Диод представляет собой электрическое устройство с двумя выводами. Диоды изготавливаются из полупроводника, чаще всего из кремния, но иногда и из германия. Существуют различные типы диодов, но здесь обсуждаются стабилитрон, выпрямитель, диод Шоттки, подавитель переходного напряжения, тиристор, выпрямитель с кремниевым управлением и симистор. Затвор выбора транзистора импульсно «включен», вызывая большой ток стока.

Высокое напряжение на соединении затвора притягивает электроны, которые проникают через тонкий оксид затвора и сохраняются на плавающем затворе. EPROM можно стереть, подвергнув его воздействию сильного источника ультрафиолетового света, что означает, что их можно перезаписывать много раз (в отличие от PROM). СППЗУ не подходят для хранения информации, которая будет часто меняться, потому что чип необходимо будет удалить из устройства, в котором он находится, чтобы перепрограммировать его.

Стабилитроны

Зенеровские диоды

представляют собой кремниевые полупроводниковые устройства, которые позволяют току течь либо в прямом (от анода к катоду), либо в обратном направлении. Высоколегированный p-n переход позволяет устройству работать в обратном направлении, когда достигается напряжение пробоя. Обратный пробой Зенера происходит из-за квантового туннелирования электронов, вызванного сильным электрическим полем. В режиме прямого смещения стабилитроны работают как обычные диоды.

При подключении в обратном режиме может протекать небольшой ток утечки. При приближении обратного напряжения к напряжению пробоя через диод начинает протекать ток. Максимальный ток определяется последовательным резистором. Как только достигается максимум, ток стабилизируется и остается постоянным в широком диапазоне приложенных напряжений.

Выпрямители

Выпрямители представляют собой двухпроводные полупроводники, пропускающие ток только в одном направлении. Выпрямитель состоит из одного или нескольких диодов, которые преобразуют переменный ток (AC) в постоянный ток (DC). Однополупериодный выпрямитель – это когда на вход подается питание переменного тока, на нагрузке становится виден только положительный полупериод, а отрицательный полупериод скрыт (заблокирован или потерян). В однополупериодном выпрямителе используется только один диод. Двухполупериодные выпрямители преобразуют полный входной сигнал переменного тока (положительный полупериод и отрицательный полупериод) в пульсирующий выходной сигнал постоянного тока.

Для двухполупериодного выпрямителя используются два или четыре диода. КПД однополупериодного выпрямителя ниже, потому что показана только положительная часть формы входного сигнала. Выпрямители используются в различных устройствах, включая источники питания постоянного тока, радиосигналы или детекторы, высоковольтные системы передачи постоянного тока и несколько бытовых приборов (ноутбуки, игровые системы и телевизоры).

Диоды Шоттки

Диоды Шоттки представляют собой полупроводниковые устройства, образованные соединением кремниевого полупроводника (n-типа) с металлическим электродом. Диоды Шоттки известны своим быстрым переключением и малым падением напряжения в прямом направлении. Прямое падение напряжения значительно меньше, чем у обычного кремниевого диода с p-n переходом. Падение напряжения на диодах Шоттки обычно находится в пределах 0,15-0,45В. При прямом смещении электроны перемещаются от материала n-типа к металлическому электроду, позволяя течь току. Диоды Шоттки не имеют обедненного слоя, а значит, они униполярны.

Ограничитель переходного напряжения

Диоды

Transient Voltage Suppressor (TVS) используются для защиты электроники от скачков напряжения. Переходные процессы — это временные всплески или скачки напряжения или тока, которые могут негативно повлиять на цепи. Диоды TVS шунтируют избыточный ток, когда наведенное напряжение превышает потенциал лавинного пробоя. Благодаря своей способности подавлять все перенапряжения выше напряжения пробоя, TVS является зажимным устройством. TVS может быть однонаправленным или двунаправленным. Однонаправленный допускает только напряжение выше или ниже земли (положительное или отрицательное напряжение). Двунаправленный выбирается, когда ожидается, что защищенный сигнал будет колебаться над или под землей, как при напряжении переменного или постоянного тока, предназначенном для работы как положительное, так и отрицательное напряжение. Некоторые приложения включают в себя линии передачи данных и сигнальные линии, микропроцессоры и МОП-память, линии электропередач переменного тока, телекоммуникационное оборудование и отвод/фиксацию в цепях/системах с низким энергопотреблением.

Тиристорные диоды

Тиристорные диоды представляют собой три оконечных устройства. Три клеммы — затвор, анод и катод. Затвор управляет током, протекающим между анодом и катодом. В тиристорном диоде небольшой ток на затворе вызывает гораздо больший ток между анодом и катодом. Даже если ток затвора удален, больший ток продолжает течь от анода к катоду. Диод остается в этом состоянии до сброса схемы. В семействе тиристоров есть несколько типов диодов, включая SCR и TRIAC.

Кремниевые управляемые выпрямители

Кремниевые управляемые выпрямители (SCR) — это тип диода в семействе тиристоров. SCR представляют собой четырехслойные твердотельные устройства управления током. Четыре слоя полупроводника P-N-P-N. Есть три вывода: анод, катод и затвор. Устройство изготовлено из кремниевого материала, который контролирует высокую мощность и преобразует большой переменный ток в постоянный (выпрямление). SCR являются однонаправленными, электрический ток допускается только в одном направлении. SCR используются в приложениях управления мощностью, таких как питание электродвигателей, управление системой освещения, управление реле или индукционные нагревательные элементы.

Симисторы

Симисторы

— это три оконечных устройства, также входящие в семейство тиристоров. Первый терминал — это ворота, которые действуют как триггер для включения устройства. Две другие клеммы называются анодом 1 и анодом 2 (также называемые основной клеммой 1 и основной клеммой 2). Эти две клеммы не взаимозаменяемы, ток затвора должен поступать со стороны анода 2 схемы. Компоновка аналогична двум SCR, соединенным параллельно друг с другом; однако симисторы фактически сконструированы из цельного куска полупроводникового материала, который соответствующим образом легирован и слоистый. Симисторы коммутируют высокие напряжения и высокие уровни тока. Это двунаправленные переключатели, поэтому ток может проходить в обоих направлениях после срабатывания затвора. Некоторые из приложений включают управление питанием переменного тока, регуляторы освещенности, управление двигателем и другие простые схемы с низким энергопотреблением, где требуется переключение питания.

---

Меган Танг проходит летнюю стажировку в Jameco Electronics , учится в Калифорнийском университете в Санта-Барбаре (UCSB). Ее интересы включают фотографию, музыку, бизнес и инженерное дело.

Различные типы диодов

Диод — простейшее полупроводниковое устройство. Тем не менее, у него есть бесконечное количество приложений. В полупроводниковой электронике p-n переход как базовый диод служит основой для всех других сложных полупроводниковых компонентов и их конструкции. Принципы проектирования, применимые к полупроводниковым диодам, такие же, как и к транзисторам и другим компонентам.

Интересно, что когда мы даем определение любому электронному компоненту, это определение обычно не основывается на его конструкции. Вместо этого любой электронный компонент определяется его уникальными электрическими характеристиками. Придерживаясь того же соглашения, мы можем определить диод как управляемый напряжением двухконтактный односторонний переключатель. Часто термин диод относится к полупроводниковому диоду. Полупроводниковый диод — не единственный диодный прибор. Существует множество различных типов диодов, и многие из них представляют собой полупроводниковые диоды, специально разработанные для того, чтобы иметь определенные физические или электрические свойства. Существуют также диоды, которые не являются простым p-n переходом и имеют другую конструкцию и конструкцию. В этой статье мы кратко рассмотрим различные диоды.

Диоды малой мощности

Диоды малой мощности представляют собой полупроводниковые диоды общего назначения с малой допустимой нагрузкой по току. Эти диоды, как правило, изготавливаются из кремния или германия и предназначены для маломощных высокочастотных приложений. Малые сигнальные диоды меньше типичных выпрямительных диодов и обычно покрыты стеклом для защиты от загрязнения. Вот почему они также известны как Стеклянные пассивированные диоды . Катодный вывод диода обозначен красной или черной полосой с одной стороны. Поскольку эти диоды имеют минимальную пропускную способность по току, их номинальная мощность также очень мала. Небольшой сигнальный диод с номинальным током 150 мА может иметь номинальную мощность всего 500 мВт. Диоды с малым сигналом используются в высокочастотных или пульсирующих слаботочных приложениях, таких как радио, телевидение, цифровые логические схемы, схемы ограничителя и фиксатора, высокоскоростное переключение и параметрические усилители. Важными характеристиками, на которые следует обратить внимание в техническом описании слабосигнального диода, являются пиковое обратное напряжение, обратный ток, пиковый прямой ток, пиковое прямое напряжение и обратное время восстановления.

\

Большие сигнальные диоды/выпрямительные диоды

Большие сигнальные диоды отличаются от малых сигнальных диодов площадью p-n перехода. Большие сигнальные диоды имеют большую площадь p-n перехода. Это увеличивает пропускную способность по току, а также пиковое обратное напряжение. Они имеют очень низкое отношение прямого сопротивления к обратному сопротивлению, при этом прямое сопротивление обычно составляет несколько Ом, а обратное сопротивление составляет мегаомы. Именно поэтому эти диоды не подходят для высокочастотных цепей. Они имеют большой номинал PIV, малое прямое сопротивление и большую пропускную способность по току. Они обычно используются для выпрямления переменного напряжения в постоянное или для подавления высоких пиковых напряжений. На самом деле большие сигнальные диоды в основном являются выпрямительными диодами.

И маленькие, и большие сигнальные диоды имеют тот же символ, что и обычные диоды.

Стабилитрон

Стабилитроны представляют собой полупроводниковые диоды, разработанные с сильным легированием для использования пробоя Зенера в их работе. Когда к нормальному диоду приложено обратное напряжение, превышающее его номинал PIV, он необратимо повреждается и размыкается. С другой стороны, из-за сильного легирования, когда на стабилитрон подается обратное напряжение, превышающее его «напряжение стабилитрона», он начинает проводить ток в обратном направлении без повреждений из-за пробоя стабилитрона и лавинного пробоя. Зенеровский диод имеет управляемый пробой в обратной области. Он проводит ток выше «напряжения Зенера». Он в основном используется в качестве выпрямителя напряжения в приложениях постоянного тока. Различные стабилитроны имеют напряжение Зенера в диапазоне от 2 до 200 В. Эти диоды также используются в качестве защитных диодов в некоторых полупроводниковых схемах.

Стабилитрон имеет следующий символ.

Светоизлучающий диод

Светоизлучающие диоды — это специальные диоды, излучающие видимый свет при прямом смещении. При обратном смещении, как и обычный диод, они находятся в состоянии непроводимости и не излучают никакого света. Это полупроводниковые диоды, состоящие из арсенида галлия и аналогичных полупроводниковых подложек с большой шириной запрещенной зоны между их зонами проводимости и валентной зоной. Из-за большой ширины запрещенной зоны, когда электроны и дырки объединяются вблизи p-n перехода, излучаемая энергия имеет форму видимого или инфракрасного света, а не тепла.

Существует много разных светодиодов. Их обычно классифицируют по свету, который они пропускают. Например, ИК-светодиоды — это светоизлучающие диоды, излучающие свет в инфракрасном диапазоне. Светодиоды разных цветов имеют разные полупроводниковые подложки, номинальное напряжение включения и обратное напряжение. Светодиоды используются как в приложениях переменного, так и постоянного тока. Важно следить за максимальным прямым напряжением, номиналом PIV и максимальным прямым током светодиода, прежде чем использовать его в качестве приложения. Светодиоды довольно чувствительны и могут быть легко повреждены. Номинальные значения PIV светодиодов, как и сигнальных диодов, обычно измеряются десятками вольт, тогда как максимальное прямое напряжение составляет всего несколько вольт.

Светодиоды имеют следующий символ.

Диод Шоттки

Диоды Шоттки отличаются от типичных p-n диодов. Диод Шоттки строится путем образования соединения между полупроводниковым материалом N-типа и металлом, таким как платина, хром или вольфрам. Благодаря переходу металл-полупроводник эти диоды обладают высокой пропускной способностью по току и малым временем переключения. Металлический переход также снижает напряжение включения и повышает энергоэффективность диода. Благодаря всем этим преимуществам диоды Шоттки используются для высокочастотного выпрямления и высокочастотного переключения.

Диод Шоттки имеет следующий символ.

Диод Шокли

Так же, как обычный диод имеет два слоя, диод Шокли имеет четыре слоя. Его также называют диодом PNPN. Это похоже на тиристор без клеммы затвора. Он идентифицируется как диод, так как имеет только две клеммы и два электрических состояния устройства — проводимость и непроводимость. Он может перейти в состояние проводимости только при приложении к нему прямого напряжения. PNPN-диод — это, по сути, один PNP- и один NPN-транзистор, соединенные вместе. Другой транзистор открывается, когда есть достаточное напряжение для смещения первого. Следовательно, диод PNPN требует достаточного прямого напряжения, чтобы перейти в состояние проводимости. Если прямое напряжение падает или подается обратное напряжение, Shockley переходит в состояние отсутствия проводимости. Говорят, что в состоянии проводимости диод Шокли включен, а в состоянии отсутствия проводимости – выключен. Двумя наиболее распространенными применениями диода Шокли являются триггерный переключатель для SCR и генератор релаксации или генератор пилы. Эти диоды используются в схемах усилителей звука.

Ниже приведен электрический символ Shockley Diode.

Туннельный диод

Туннельные диоды — это сильно легированные полупроводниковые диоды — в 1000 раз больше, чем у большого сигнального диода. В этих диодах используется квантовое явление, называемое резонансным туннелированием. Эти диоды демонстрируют странное отрицательное сопротивление в своих прямых характеристиках. При прямом смещении ток увеличивается с напряжением и достигает пика. Это называется пиковым током, а напряжение в этой точке называется пиковым напряжением. Затем, с увеличением напряжения, ток уменьшается и падает до нижней точки, называемой током впадины. Напряжение в этой точке называется напряжением долины. При увеличении приложенного напряжения за пределы напряжения долины ток растет экспоненциально без дальнейшего падения. Эти диоды имеют очень быстрое время переключения порядка наносекунд. Их переходная характеристика ограничена только емкостью перехода и емкостью паразитного провода. Туннельные диоды используются в качестве быстродействующих переключателей в генераторах и усилителях СВЧ. Эти диоды можно настраивать как электрически, так и механически.

Ниже приведен электрический символ туннельного диода.

Варакторный диод

Варакторный диод работает как переменный конденсатор, поэтому эти диоды также называют варикапными диодами. Они включены через обратное смещение в цепь постоянного напряжения. Их особенность в том, что их обедненный слой можно увеличивать или уменьшать, изменяя приложенное обратное напряжение. Изменение обедненного слоя изменяет емкость диода. Емкость варакторного диода можно варьировать до очень больших значений. Эти диоды используются в генераторах, управляемых напряжением, конденсаторах, управляемых напряжением, умножителях частоты, параметрических усилителях, контурах фазовой автоподстройки частоты и FM-передатчиках.

Варакторный диод имеет следующий электрический символ.
Лазерный диод

Лазерные диоды являются разновидностью светоизлучающих диодов. Аббревиатура «лазер» означает усиление света за счет стимулированного излучения. P-N переход лазерного диода имеет полированные концы. При прямом смещении переход излучает фотоны, а затем испускаемые фотоны отражаются туда и обратно между полированными концами диода. В результате образуется больше электронно-дырочных пар. Их рекомбинация производит больше фотонов в фазе с предыдущим фотоном. Это приводит к генерации узконаправленного луча из полупроводниковой области диода, монохроматического и монофазного. Излучаемый лазерный луч может находиться в видимом или инфракрасном диапазоне. Эти диоды также известны как инжекционные, полупроводниковые и диодные лазеры. Лазерные диоды используются в оптоволоконной связи, лазерных принтерах, считывателях оптических дисков, системах обнаружения вторжений, приложениях дистанционного управления и считывателях штрих-кодов.

Лазерный диод имеет следующий электрический символ.
Ступенчатый восстанавливающий диод / Щелчковый диод

Ступенчатые восстанавливающие диоды или мгновенные диоды предназначены для работы на высоких частотах. Их также называют отщелкивающими диодами и диодами с накоплением заряда. Эти диоды используются в схемах умножителей и формирователей импульсов более высокого порядка. Когда на них подается синусоидальный сигнал, они накапливают заряд в положительном импульсе и используют этот заряд в отрицательном импульсе. Время нарастания импульса тока остается таким же, как и время привязки. Вот почему они называются диодами с ступенчатым восстановлением. Частота среза этих диодов находится в диапазоне от 200 до 300 ГГц. Чем выше частота сигнала, тем лучше их эффективность.

Ниже приведен электрический символ ступенчатого восстанавливающего диода.
Диод Ганна

Диоды Ганна изготавливаются только из полупроводникового материала n-типа. Два материала n-типа соединяются, образуя обедненную область между ними. Область обеднения материалов n-типа очень мала. При подаче прямого напряжения ток увеличивается и достигает пикового уровня. Затем, по мере дальнейшего увеличения прямого напряжения, ток начинает экспоненциально уменьшаться. Это называется отрицательным дифференциальным сопротивлением. Диоды Ганна также называют устройствами с переносом электронов. В состоянии проводимости они производят микроволновые радиочастотные сигналы. Диоды Ганна используются в усилителях СВЧ.

Ниже приведен электрический символ диода Ганна.
PIN-диод

PIN-диоды имеют слой собственного материала между материалами p-типа и n-типа. При прямом смещении электроны и дырки инжектируются в собственный слой из материала n-типа и p-типа соответственно. Наличие собственного слоя увеличивает обедненный слой и создает электрическое поле между материалом р-типа и n-типа. Ток течет через диод из-за этого электрического поля. Увеличенный обедненный слой уменьшает емкость диода и увеличивает скорость отклика. Это также увеличивает светочувствительную область диода. PIN-диоды используются в высокоскоростных устройствах с высокой чувствительностью, таких как фотодетекторы, радиочастотные переключатели и аттенюаторы.

PIN-диод имеет следующий электрический символ.
Фотодиод

Фотодиоды представляют собой полупроводниковые диоды, предназначенные для выработки электрического тока в ответ на облучение видимым, инфракрасным и ультрафиолетовым светом. Диод состоит из тонкого материала p-типа и сильно легированного материала n-типа. Между ними находится узкая обедненная область, которая подвергается воздействию света через материал р-типа. Из-за конструкции диода воздействие света вызывает образование большого количества электронно-дырочных пар в обедненной области. Электроны и дырки рассеиваются в материалах p-типа и n-типа из-за встроенного электрического поля, создающего электрический ток от анода (материал p-типа, подвергающийся воздействию света) к катоду (металлический контакт).

Фотодиод имеет следующий электрический символ.
Солнечный элемент

Солнечные элементы — это просто фотодиоды, оптимизированные для подачи питания на нагрузку. Они работают в фотоэлектрическом режиме. Напряжение на сопротивлении нагрузки вызывает прямое смещение солнечного элемента. Существует множество различных типов солнечных батарей, основанных на конструкционном материале и дизайне. Кремниевые солнечные батареи являются наиболее популярными. Другие материалы, используемые для создания солнечных элементов, включают поликристаллический кремний, теллурид кадмия и диселенид кадмия, индия, галлия.

Солнечный элемент, также известный как фотогальванический элемент, имеет следующий электрический символ.
IMPATT диод

Ударно-лавинный диод называется IMPATT Diode. Эти диоды используются для генерации мощных радиочастот в диапазоне от 3 до 100 ГГц. Эти диоды включены в цепи обратного смещения в цепи генератора. Из-за лавинного эффекта они производят большой ток сверх пикового обратного напряжения. В схеме генератора ток через диод IMPATT отстает от напряжения. Благодаря эффекту отрицательного сопротивления и резонансному контуру из диода вырабатываются мощные радиоволны.

Диод IMPATT имеет тот же электрический символ, что и обычный диод.

Диоды постоянного тока

Диоды постоянного тока также известны как токоограничивающие диоды и токорегулирующие диоды. Они используются в качестве регуляторов тока. Они имеют конструкцию, аналогичную JFET, но представляют собой двухполюсное устройство. Диод постоянного тока имеет прямую характеристику, в которой сначала ток растет экспоненциально, как у обычного диода. Затем, за пределами точки регулирования тока, ток насыщается. Диод достигает насыщения по току, сбрасывая на него больше напряжения. Диоды постоянного тока используются в зарядке аккумуляторов, цепях питания и схемах лазерных диодов.

Диод постоянного тока имеет следующий электрический символ.
Силовой диод

Силовые диоды представляют собой большие сигнальные диоды. Они специально используются для выпрямления напряжения. Наиболее важным параметром силовых диодов является их рейтинг PIV. Номинальное значение PIV силовых диодов обычно находится в диапазоне от 50 до 1000 В. Максимальный прямой ток и отношение прямого сопротивления к обратному сопротивлению — два других важных фактора, которые необходимо проверить в техническом описании силового диода.

Силовой диод имеет тот же символ, что и обычный диод.
Диоды с точечным контактом

Диоды с точечным контактом используются для обнаружения высокочастотных сигналов. Они производятся путем создания PN-перехода между золотой или вольфрамовой проволокой и германиевым материалом n-типа. Золотой провод позволяет пропускать большой ток через соединение. Прямые характеристики этого диода аналогичны характеристикам обычного диода; однако при обратном смещении диод действует как изолятор. Это заставляет диод работать как конденсатор в условиях обратного смещения и блокировать постоянный ток при прохождении высокочастотного сигнала переменного тока. Корпус диода заключен в стеклянную колбу.

Диод с точечным контактом имеет тот же символ, что и обычный диод.

Кремниевый выпрямитель

Кремниевый выпрямитель (SCR) подобен диоду Шокли с дополнительной клеммой затвора. Прямая и обратная характеристики SCR аналогичны диоду, за исключением того, что он переходит в состояние проводимости в прямой области, когда затвор срабатывает. Они в основном используются в приложениях управления мощностью.

Кремниевый управляемый выпрямитель имеет следующий электрический символ.
Кристаллический диод

Кристаллические диоды аналогичны диодам с точечным контактом. Они также известны как кошачий ус. Они созданы путем прижатия металлической проволоки к полупроводниковому кристаллу. Их использование ограничено микроволновыми детекторами и приемниками.

Кристаллический диод имеет тот же электрический символ, что и обычный диод.

Диод для подавления переходных напряжений

Диоды для подавления переходных напряжений аналогичны диодам Зенера. Они используются для фиксации переходных напряжений и предназначены для обеспечения низкого импеданса в ответ на переходное напряжение путем непосредственного входа в область лавинного пробоя. Время отклика диода в пикосекундах. Эти диоды рассчитаны на минимальное напряжение фиксации. Диоды подавления напряжения используются в различных приложениях, в основном связанных с обработкой сигналов или передачей данных.

Диоды подавления напряжения имеют следующий электрический символ.
Супербарьерный диод

Супербарьерные диоды используются в качестве выпрямительных диодов. Они рассчитаны на низкое прямое напряжение, как у диода Шоттки, и низкий обратный ток утечки, как у обычного диода. Эти диоды имеют быстрое время переключения и могут работать с высокой мощностью с минимальными потерями.

Супербарьерный диод имеет тот же электрический символ, что и диод Шоттки.

Лавинный диод

Лавинный диод работает по принципу лавинного пробоя. Они рассчитаны на точное обратное напряжение пробоя. Эти диоды используются в радио- и микроволновых устройствах.

Лавинный диод имеет следующий электрический символ.
Диод Пельтье

Диоды Пельтье имеют переход из двух материалов. В этих диодах поток тепла идет в одном направлении вдоль направления тока. Эти диоды используются в качестве датчиков и тепловых двигателей в системах отопления и охлаждения.

Диоды, легированные золотом

В этих диодах в качестве легирующей примеси используется золото.
