какие профиля нужны для перегородок, стен и потолка

Популярность гипсокартона в значительной степени связана с удобством применения легкого и прочного металлопрофиля, который является основой для крепления листов. Профиль под гипсокартон позволяет быстро соорудить каркас любой конфигурации с применением минимального набора инструментов. Если вы планируете в процессе ремонта использовать гипсокартон, вам следует знать, что металлические изделия для каркаса отличаются размерами, назначением и областью применения. Для того чтобы понять, какой профиль лучше выбрать в том или ином случае, нужно получить о его разновидностях хотя бы минимальное представление.

Профили для гипсокартона можно разделить на 2 основных вида – перегородочные и потолочные. В свою очередь, каждый вид состоит из направляющих (стартовых) и несущих (основных, стоечных) профилей. Направляющие устанавливаются по контуру будущей конструкции, после чего в них вкладывается несущий металлопрофиль.

Он образует обрешетку, на которую крепятся ГКЛ. При определенных способах соединения разных деталей получаются различные конструкции: стеновая обшивка, перегородки, короба, ниши, подвесные потолки.

Металлопрофиль делается из стальной ленты с цинковым покрытием толщиной 0,4–0,8 мм на профилегибочных станках, где изделиям придается нужная форма. Тонкий металл (0,4 мм) может применяться только для облицовки стен. Металл большей толщины надежно держит подвесной потолок и используется для создания перегородок.

Любой металлопрофиль имеет спинку и полки, только у направляющего полки прямые, а у несущего – загнутые на концах.

Несущие потолочные профили

Каркас подвесного потолка нагружен только за счет веса конструкции. Потолочный профиль для гипсокартона обозначаемый ПП (CD), составляет основу каркаса и обеспечивает его жесткость.

Металлопрофили CD применяют также для обшивки стен и создания различных конструкций – полок, коробов, ниш, фальшстен, поэтому часто их называют стоечными профилями или стойками, а иногда – плоскостными.

Стоечные профили для гипсокартона имеют ребра жесткости, в которых удобно центрировать саморезы. Края полок загнуты внутрь для большей жесткости и для крепления подвесов.

Стандартный размер позволяет свести к минимуму количество отходов. Длина стойки составляет 2,6 м, 3 м, 4 м. Чаще всего применяют изделия сечением 60 × 27 мм.

Направляющий профиль для потолка

П-образные металлопрофили ПНП (UD) служат для направления и удерживания стоечных элементов.

Латиницей в скобках указывается маркировка Knauf.

Металлопрофиль применяют как при обшивке стен, так и при обустройстве потолка, располагая его по периметру помещения. Направляющие располагаются по периметру каркаса, обеспечивая расположение поверхности листов в одной плоскости. Их длина составляет 3 м, сечение – 28 × 27 мм.

Иногда рекомендуют использовать так называемый эконом профиль с меньшими размерами полок и толщиной и более узкий (направляющие UD 17 × 25, несущие CD 47 × 17) . Его стоимость существенно ниже, но такие изделия можно применять только для потолков при обшивке тонким (0,8–0,95 см) потолочным гипсокартоном и для облицовки стен небольшой площади.

Металлопрофили для перегородок

Стартовый перегородочный профиль ПН (UW) предназначен для монтажа гипсокартонных конструкций. Он крепится на полу и потолке как основа для будущей перегородки. Глубина составляет 40 мм, а ширина – от 50 до 100 мм. Такое разнообразие связано с необходимостью подбора толщины стены.

Стеновой профиль для перегородок из гипсокартона ПС (CW) выполняется с формой поперечного сечения в виде буквы «С». Он также подходит для облицовки стен. Размеры зависят от толщины и высоты конструкции. Длина металлопрофиля подбирается под высоту помещения так, чтобы не было соединений.

Специальные разновидности профиля

Кроме перечисленных разновидностей, существуют специальные изделия, используемые в особых случаях.

Металлопрофиль усиленный UA

Усиленный профиль для гипсокартона применяется с целью повышения прочности конструкции в следующих случаях:

• создание подвесного потолка, имеющего повышенный вес;
• крепление коробок дверей и окон;
• когда нужно усилить высокие конструкции;
• отделка стен с размещением большого количества коммуникаций.

Толщина металла составляет 2 мм, а высота полки – 40 мм.

U- образный металлопрофиль с отбортовками

Профиль применяется для экономии пространства между листом и основанием. Крепление производится через борта к потолкам и стенам. Высота изделия составляет всего 15 мм. Такой металлопрофиль должен стоять на ровном основании.

Профиль арочный ПА (CD)

Применяется для возведения сооружений сложной формы, где имеются изгибы. Изделия имеют те же параметры, что и потолочный металлопрофиль, но на них нанесены фигурные надрезы и перфорация. Арочный профиль можно сделать самостоятельно, для этого разрезают полки потолочного изделия на сектора и сгибают, придавая ему криволинейную форму.

Профиль угловой ПУ

Перфорированный уголок малой толщины (0,22–0,25 мм) служит для повышения прочности внешних углов гипсокартонных конструкций. Применяют оцинкованный и алюминиевый профиль. Угловой профиль монтируется на шпаклевку и ею закрывается.

Виниловые профили

Гибкий профиль для гипсокартона из винила предназначен для отделки углов, соединений конструкции с оконными и дверными блоками или в случае, когда стена имеет сложную форму. Выпускается несколько видов виниловых профилей.

1. Арочный. Применяется для создания криволинейных конструкций с минимальным радиусом изгиба 50 см.
2. J-профиль. Его надевают на кромки гипсокартона. На виниле хорошо удерживается краска.
3. Кабельный. В него вкладывается провод для защиты от шпаклевки.
4. Пазовый – для разделения длинных конструкций из гипсокартона.
5. Уголок перфорированный. Применяется в основном для отделки внутренних углов, придает им четкость и завершенность.

Монтаж направляющего металлопрофиля

Сложности в монтаже металлопрофиля нет, но крепить его нужно по правилам. Способы можно увидеть на многочисленных фото и видео.

От правильности фиксации направляющего профиля для гипсокартона зависит ровность и надежность остальной конструкции. Последовательность монтажа направляющих при обшивке стен следующая:

1. По разметке на пол устанавливается ПН. От его одной части делается отступ на 0,3 м и сверлится отверстие. Еще два отверстия делаются посередине и с другой стороны, после чего профиль крепится дюбель-гвоздями.
2. Последующие направляющие устанавливаются аналогично по периметру потолка и стен.
3. Вся конструкция крепится дюбелями с шагом в 30 см. Перед окончательным монтажом проверяется ровность и точность установки.

Монтаж стоечных профилей

Последовательность монтажа на стену будет следующей:

• Стойки устанавливаются с шагом по размерам листов. На стене отмеряется расстояние по ширине листа и делается метка. Здесь будет проходить осевая линия вертикальной стойки, которая станет местом стыка ГКЛ. Такие метки делаются до конца стены, затем отмечаются центральные точки полученных отрезков. Здесь также будут крепиться стойки, приходящиеся на цент листа. С помощью отвеса проводятся вертикальные линии.
• На полученных линиях через каждые 60 см ставятся метки и в этих местах сверлятся отверстия, после чего в них вставляются дюбели и крепятся подвесы.
• Несущий металлопрофиль устанавливается в направляющие. Все профили выставляются по горизонтально натянутой леске, а заем фиксируются с помощью подвесов, концы которых загибаются и крепятся саморезами. К направляющим стойки крепятся саморезами «клопами» или просекателем.

• Для повышения прочности конструкции к стойкам крепятся горизонтальные перемычки из того же типа металлопрофиля. Сколько их устанавливать, зависит от требуемой прочности каркаса. Они должны также приходиться на места стыков листов.

Листы вместе со своими половинками располагаются в шахматном порядке. Горизонтальные швы соседних листов не должны совпадать.

Заключение

Для создания надежного каркаса под гипсокартон необходимо разбираться в параметрах конструктивных элементов. Гипсокартонная конструкция получается более надежной, если каждый профиль применять по назначению и не заменять его тем, что есть в наличии.

Качество изделий зависит от производителя. Популярность завоевал профиль для гипсокартона Кнауф. Хорошо себя зарекомендовали отечественные профили для гипсокартона, цена которых ниже импортных.

Профиль для гипсокартона размеры, виды и технические характеристики

Для создания конструкций из ГКЛ подразумевающих «сухое» выравнивание поверхности, а также выполняющих маскировочную для коммуникаций и проводки функцию, используют каркасную систему облицовки. Основой каркаса могут быть деревянные бруски, подходящей толщины, но куда более целесообразно использовать металлические профили для крепления гипсокартона.

О чем эта статья

Что такое металлопрофиль

Каркасные профили — это тонкие металлические изделия, которые делают из оцинкованного листа, раскатанного холодным методом, алюминия или пластика.

Обычно они имеют Т-, Г- или П-образную форму с полостями. Различают профили для гипсокартона:

• Угловые;
• Плоские;
• В форме швеллера.

Применяются в качестве несущих элементов для ГКЛ при:

1. Создании уровневых потолков;
2. укреплении гипсокартонных кромок;
3. формировании «скелета» криволинейных конструкций, арок;
4. монтаже перегородок;
5. обшивке стен, потолков со значительными перепадами на поверхности;
6. внутреннем настенном либо потолочном утеплении, звукоизоляции

Качество всех видов профилей для гипсокартона устанавливают нормы ГОСТа и ТУ.

Производством длинномеров занимается огромное количество фирм, в частности такие известные как — Кнауф и Гипрок.

Существует множество разновидностей металлопрофиля, в которых очень важно разбираться и правильно уметь их выбрать, в противном случае, при монтаже «из чего попало», получается неровная, непрочная поверхность либо напротив — нецелесообразно жесткая и чрезмерно дорогостоящая.

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

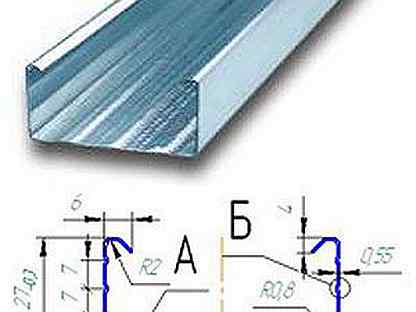

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Советы по выбору профилей

Из сказанного ранее, понятно, что для каждой части каркаса, существует различные виды профилей для гипсокартона, обладающие при этом, еще и широкой размерной линейкой. Но какой профиль выбрать из, казалось бы, совершенно одинаковых по габаритам и назначению?

1. По покрытию. Самые популярные швеллеры — оцинкованные. Если посмотреть из чего состоит покрытие в техническом паспорте производителя или выписки к изделию, можно заметить, что некоторые из них, состоят из цинка даже менее чем на 30%, хотя по-настоящему качественный профиль содержит до 99% этого вещества.
2. Окрашенные. Окрашенные длинномеры в строительстве очень популярны, Казалось бы, краска способствует усилению защиты металлического изделия, однако стоит присмотреться, для чего она предназначена на самом деле. Возможно, нанесена она для маскировки дефектов. Некачественное покрытие обычно облазит во время монтажа.
3. По толщине. Толщина металла для стандартной конструкции может быть 0,5 мм. Однако для каркасов, требующих большую прочность основания, рекомендуется выбирать большие параметры. Для этого изначально определите, какую функцию будет выполнять каркас и сколько полезной нагрузки предполагает.
4. По перфорации. Перфорированная накатка нередко выполняется недобросовестными производителями, лишь для сложности визуального определения толщины профиля.
5. По жесткости. В качественных, прочных изделиях, ребра жесткости располагаются по всей длине.

Если швеллер при сжатии в руке сгибается — лучше брать более жесткий.

Знать, как правильно выбрать составляющие каркаса — половина успеха в создании надежной, долговечной конструкции.

Виды профилей для гипсокартона и назначение

Параметры профиля для гипсокартона и разновидности

При обустройстве любых конструкций из гипсокартона обязательно нужно основание – каркас, на который и будут прикреплены листы гипсокартона. Данный каркас по технологии собирают из особенны изделий – профилей. О том, каким бывает профиль для листов гипсокартона, его размеры и разновидности, сфера использования – в данной статье. Давайте поговорим о видах профилей для гипсокартона.

Профиль для листов гипсокартона любого типа делают из алюминия и стали. Чаще всего встречаются стальные (простые или оцинкованные), потому что алюминиевые, хоть и обладают прекрасными характеристиками, стоят крайне дорого.

А вот стальные могут быть простыми или со специальным слоем защиты – оцинкованные.

Материалы – из чего нужно делать профили для ГКЛ

Простые (то есть из стали черного цвета) имеют более низкую цену, подойдут для помещений с нормальными эксплуатационными условиями. Посредством них можно сделать подвесной потолок, перегородки и стены, арки в жилых помещениях, коридорах. В помещении с высоким уровнем влажности – кухне или ванной – лучше применять оцинкованную сталь или даже алюминий.

Разновидности и размеры профилей для ГКЛ

В любом месте, которое продает материалы для листов гипсокартона, есть профили разного размера и разновидностей. Чтобы выбрать и не ошибаться, требуется знать, чем они отличаются.

Для изготовления каркасов. Есть профили для листов гипсокартона таких типов:

1. Направляющий – обозначается как ПН (расшифровка – направляющий профиль). В сечении П-образный, с боковыми гладкими стенками. Применяется как база-опора для перемычек и стоек. Прикрепляется по общему периметру конструкции, в него после устанавливают все остальные системные элементы. Размеры – 2.8*2.7 см, 5*4 см, 6.5*4 см, 7.5*4 см и 10*4 см.
2. Стоечный – имеет обозначение как ПС (стоечный профиль). Вставляют в направляющие, и к нему прикрепляют листы гипсокартона. соответственно, он несет главную нагрузку и должен обладать высокой степенью жесткости. Он обладает П-образным строением с дополнительными полками и ребрами жесткости, которые и будут придавать большую степень жесткости. Размеры – 5*5 см, 6.5*5 см, 7.5*5 см и 10*5 см.

3. Потолочный – его обозначение ПП и ППН. Получается, что несущий и направляющий потолочный профиль. Кстати, потолочный направляющий обладает сечением в виде буквы «П», а еще имеет меньшую степень сечения, нежели стеновой. Потолочный профиль несущего типа обладает полками и ребрами жесткости, но будет отличаться полочками с меньшей высотой. Меньшая высота, чтобы «отбирать» как можно меньше высоты у комнаты и потолочный лист гипсокартона имеет меньшую толщину, а еще делает меньшую каркасную нагрузку. Размеры 6*2.7 см (ПП) и 2.8*2.7 см (ППН).

4. Арочный – обладает сложным строением, с размерами на боковых гранях для повышенной степен гибкости. Требуется для создания изогнутых поверхностей.

Это все разновидности профилей для листов гипсокартона, которые применяют для создания каркаса. Из направляющих ПН производят сборку «рамы», и в них вставляют ПС стойки, которые после соединяются перемычками (как правило, из ПН) для большей конструкционной жесткости.

Дополнительные аксессуары и профили

Существует несколько разновидностей дополнительных профилей, которые применяют в работах по отделке, при создании каркаса подвесного типа для потолка, для крепления профилей стоек к поверхности стен и прочее.

1. Угловой. В сечении будет угол на 90 градусов с чуть выступающей основной частью. Применяется для того, чтобы оформлять углы конструкций из гипсокартона. Есть несколько видов. К примеру, обе полки перфорированы большими отверстиями, чтобы уголок смог стать частью штукатурки, благодаря которой они и держатся. Еще возможен угловой профиль для листа гипсокартона с сеткой. К краям уголка перфорированного типа может быть наклеена сеточная полоска – для идеальной адгезии с дальнейшей отделкой. И последний вариант на бумажной основе – к плотной бумаге приклеены две металлизированные полоски, и их применяют в ненагруженных местах – оформляют оконные проемы, нишевые края, полки и остальные подобные изделия.
2.  Перфорированные подвесы – это элемент крепления в виде ленты размеров 12.5*6 см. Такой профиль для гипсокартона (размеры и виды) поделен на три части. Средняя применяется для фиксирования подвеса к потолку/стене, крайние – перфорированные, могут отгибаться под 90 градусов, и к ним прикрепляют профили.
3. Анкерные подвесы для ПП (то есть для потолочных профилей). Они могут быть нескольких видов. Применяется для устройства подвесных разновидностей потолков, и отличительной чертой будет то, что легко регулировать высоту, что требуется для выставления потолочной плоскости.
4. Соединитель двухуровневый и одноуровневый для ПП (краб). Пластину с элементами для фиксации применяют для скрепления профилей, которые перекрещиваются. Применяется для обустройства каркасов для подвесных потолков.
5. Профильный удлинитель. Небольшой скобочный размер (11*5.8 см) для того, чтобы сращивать два отрезка одного размера и типа.

Без большого количества таких приспособлений можно прекрасно обойтись. К примеру, срастите два профиля посредством куска направляющего профиля с подходящим размером. Его важно вставлять внутрь, обжимать пассатижами полочки и прикручивать посредством саморезов. Соединение получится более жестким, нежели с особыми устройствами. При создании каркаса, который расположен вдоль стен, его прикрепляют не перфорированными подвесами, а сапогами профильными отрезками, согнутыми в виде буквы «Г» (его называют «сапог» из-за характерной формы). Для метода фиксирования стоечных профилей к стенке – посредством перфорированного подвеса и кусочка профиля. Это не просто прекрасный метод сэкономить, сколько возможность получать более жесткое крепление, потому что перфорированные подвесы первоначальное были разработаны для подвесных потолков и нагрузку от гипсокартона стен, да еще и уложенного в пару рядов, и выдерживают с трудом.

Что еще важно?

Длина профилей

Профиль для листов гипсокартона каждого типа может отличаться по длине, и стандартной длиной будет 2.4 и 2.8 метра, но бывает до 4 метров. Следует ли искать профили с большой длиной? Большого смысла в этом нет. Лишь только каркасная сборка немного ускорится. Профиля для листов гипсокартона прекрасно сращиваются, а конструкционная прочность при этом не будет страдать. Лишь при каркасной сборке требуется сделать все так, чтобы места скреплений на соседних стойках не находились на одном уровне. Как правило, стыки делают попеременно сначала вверху, а после и снизу.

Как выбирать профиль для листа гипсокартона

В более-менее крупных строительных магазинах или даже на рынке можно найти профили для листов гипсокартона одной длины и вида, но с большой разницей в стоимости. Цена, кстати, может отличаться в два раза, а бывает и больше. При этом самые дорогостоящие, это, как правило, Кнауф, а самые дешевые – это Китай, средний диапазон представлен отечественными производителями. Помимо размера и типа профиля для гипсокартона выбирать требуется еще и по толщине металла, а также по изготовителю.

Толщина металла

Разница будет понятной, как только вы возьмете профили в руки. Одни могут быть жесткими, прочными, из стали с толщиной 0.05 см, 0.055 см и 0.06 см. Остальные же сделаны из тонкого металла, а это изменяет свою геометрию, даже если профиль поднять за один край. С данным параметром все более-менее понятно и просто. Чем толще будет металл, тем жестче и прочнее профиль, но и стоимость тоже будет выше. Оптимально для изготовления перегородок при стандартной стеновой высоте брать профили с толщиной металла 0.05 см.

Если у вас есть возможность, то можно взять и 0.06 см. Размеры обычные, но вес одного и того же профиля бывает разным – из-за разной толщины металла, из которого его сделали. Большую металлическую толщину имеет смысл брать лишь в том случае, когда высота перегородки большая – нагрузка будет куда более ощутимой и не помешает дополнительная прочность. Но в таком случае требуется смотреть, что будет дешевле – виды профилей для гипсокартона из более толстого металла или чаще монтированные перекладины и стойки.

Лишь требуется иметь в виду, что как правило, монтируют стойки с шагом 0.6 метров – чтобы стык листов гипсокартона пришелся на середину одного из профилей стойки. Так стыки листов придутся на середину одного из стоечных профилей. При уменьшении шага важно добиваться того же – стыки листов материала не должен висеть в воздухе. По этой причине ставить их можно лишь через 0. 4 метра. Так шов будет приходиться на профиль. Но это очень большое количество стоек и вряд ли будет обходиться дешевле.

Как выбрать изготовителя

Итак, мы рассмотрели параметры профиля для гипсокартона, а теперь поговорим о производителях. Выбор изготовителя направляющих для гипсокартона – это сложно и просто одновременно. Все специалисты в один голос говорят о том, что лучшим является Кнауф. Они всегда будут соответствовать заявленным параметрам, обладают идеальной геометрией – стойки идеально становятся в направляющие, не болтаются и не будут распирать их. В целом, работать с профилями для гипсокартона Кнауф очень просто, легко, и работа продвигается быстро. Но это самые дорогие материалы из ассортимента. Несмотря на это, рекомендация такая – если у вас нет опыта работы с материалом, лучше покупать Кнауф.

Если говорить про средний ценовой диапазон, то есть несколько российских фирм. Это Металлист и Гипрок. Также есть и малоизвестные компании, региональные. Тут как повезет. Доверяйте своим отзывам и чувствам. Ориентироваться на слова продавцов не всегда получается. У производителей отечественного масштаба могут быть неплохие партии, могут быть неудачными. В большом количестве случаев можно наблюдать такую проблему, как несовпадение габаритов стоечных ПС и направляющих профилей. Стойки должны быть установлены внутрь направляющего. Для того, при ширине, к примеру, в 5 см, фактическая должна быть меньше на 0.15 см. Вот с точностью соблюдения такой разницы появляются проблемы. Кроме того, заявленную толщину металла требуется проверять посредством микрометра. В целом, сэкономить в деньгах получится, но время и нервы вы потратите, причем очень много.

У Гипрока есть профили с рифленой поверхностью. Все профильные стороны – и спинка, и полочки – имеют выдавленные «пупырки». Они будут повышать жесткость профиля. Это действительно так, ведь конструкция получается более жесткой. Но стоечное соединение и направляющие получаются более неуклюжими, и из-за несовпадения «пупырок» они не притягиваются вплотную, как гладкие металлические стенки. Есть и другой вариант – конструкции из подобных профилей больше скрипят. При этом такие профили стоят куда меньше, чем Кнауф, но с ними сложнее работать. В целом, решать вам.

Расчет числа направляющих для одной стены

Если стеновые поверхности неровные, то выравнивать из можно посредством гипсокартона. устраивают параллельную стенку, но которая будет выставлена строго по уровню. В таком случае расчет числа профилей для листов гипсокартона будет следующим:

• Направляющие – НП. Их устанавливают по периметру, и чтобы найти метраж направляющих профилей для стеновой обшивки, то важно измерить ее высоту и длину, сложить и умножить на два. Если на поверхности стены есть двери/окна, то направляющий профиль важно установить по всему периметру проемов. К полученной цифре добавьте удвоенную высоту проема и ширину.
• Стоечные профили для гипсокартона – СП. Как уже было сказано, они ставятся с шагом в 0.6 метров. При этом последний проем не может быть более 0. 6 метров. Даже если остается 0.1 метр, будет установлена стойка. Вначале посчитайте число стоек – длину комнаты поделите на 0.6 метров, добавьте еще одну (угловую). К примеру, длина комнаты 475 см, поделите на 60 см, и получите 7.91 (округляя, 8 штук) + 1 (угловая), итог – 9 штук. Далее подыскиваем метраж, и найденную цифру умножайте на высоту помещения.
• Перемычки – применяют стоечные профили. Их устанавливают с шагом 0.6-0.8 метров, но при этом листовые стыки гипсокартона по вертикали тоже должны идти на такую перегородку. Тут потребуется посчитать в зависимости от выбранного шага, а после добавить найденную цифру к той, которую просчитали в предыдущем пункте.

Если вы будете обшивать гипсокартоном все стены в помещении, такой расчет проведут для каждой стены, а после просуммируйте все результаты.

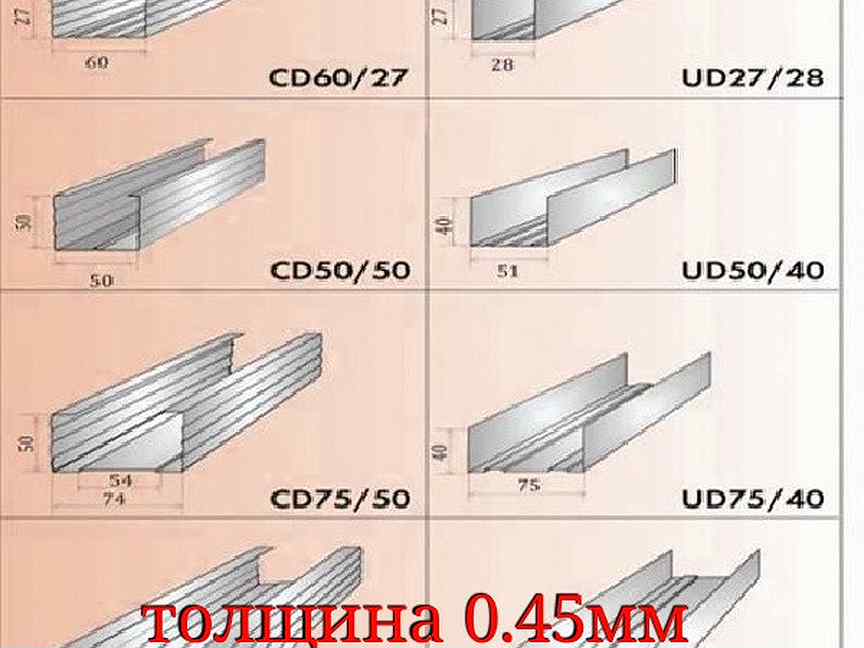

Профиль для гипсокартона размеры и виды

1 — UD; 2 — CD; 3 — CW; 4 — UW

Профиль для гипсокартона – основной элемент при изготовления каркасных конструкции любой сложности. Направляющие для гипсокартона, как правило, используются с целью надежного крепления листов, перегородок и конструкций к горизонтальным и вертикальным поверхностям помещения. Примерами таких поверхностей в пределах жилых, служебных, торговых и иных направлений помещений служат комнатные и межкомнатные перегородки, изолирующие перегородки, обеспечивающие многофункциональность основного строения при этом не лишним будет знать размеры гкл листа. Потолочный профиль для гипсокартона устойчив к нагрузкам и коррозии.

Одним из крупных производителей металлоконструкций и гипсокартона является компания Кнауф. В число производимой продукции Кнауф входит и наиболее востребованный потребителем профиль I образный и профиль под гипсокартон универсальных параметров, длиною 3000 – 4000 мм, толщина используемой стали увеличена с целью надежности при использовании и устойчивости к повышенной нагрузке. В случае с профилем категории св и уд в производстве применяется сталь в 0,5 мм. В ассортимент компании Кнауф входят все виды ремонтно-строительного металлопрофиля св, уд и сд.

Профили Кнауф бывают:

• св, относящийся к категории строевого профиля и имеющий в основании металл в 0,5 мм;
• уд, выполняющий пристенно–потолочную функцию направляющего профиля, ребро боковой стороны изделия составляет 27 мм;
• сд, относящийся к потолочно–строевым стальным профилям с основанием в 60 мм;

Направляющие элементы каркасной системы с фурнитурой

Основанная в 30-х  годах прошлого столетия немецкая компания Кнауф поставляет буквально на строительные рынки по всему миру качественные и добротные материалы для ремонта и отделки помещений. В ассортимент продукции компании Кнауф входят, как непосредственно сами строительные материалы и, в частности гипсокартонные листы, детально о размерах тут https://opotolkax.com/montazh/otdelka-i-remont-potolka/gipsokarton-razmery-lista.html но также и элементы монтажа, крепления и металлопрофиль 60х27 мм св и уд.

Размеры профиля для гипсокартона напрямую зависят от области его применения. Зачастую основой возведения большинства объектов является стартовый (возможны варианты св и уд). Рекомендуемым условием крепления профилей можно отметить процесс выравнивание стен и рабочих поверхностей при помощи гипрока. Влияющим фактором на решение применительно, какой профиль Кнауф выбрать, является характер применения конструкции в частности и функциональности всей конструкции по итогу возведения в целом. Наиболее универсальными среди продукции Кнауф считается металлопрофиль (св, уд или сд) с параметрами 27 мм и 60 мм. Где 27 мм – это высота боковых ребер изделия, а 60 мм составляет стандартная величина в ширине всего изделия. Высота бокового ребра в 27 мм обеспечивает повышенную жесткость, позволяет крепить к потолочной поверхности конструкции большего веса.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

Металлический профиль 60х27 применяется для обшивки стен и потолков, возведения перегородок из гипсокартона. В процессе возведения и на различных производственных этапах строительства и ремонтных работ применяются такие виды профилей как ud и cd. Помимо указанных основных стальных металлопрофилей существует арочный профиль. Гипсокартон, в большинстве случаев, требует надежных скреплений и тщательной системы монтажа. Именно поэтому и предусмотрено такое разнообразие целевого предназначения каждого металлопрофиля (св, уд) в частности. Причем отличие св и уд профилей из стали заключается в том, что св бывает различных величин в основании при одинаковых ребрах, а уд характеризуется едиными размерами изделия.

Способы крепления профиля для гипсокартона

Потолочный профиль 60х27, порой, подразумевает сооружение дополнительных конструкций на внешней стороне стеновых и напольных поверхностей. Нередко используются одновременно все виды профиля. В этом случае, добротно монтируются направляющие и несущие стальные металлопрофили. Арочный стальной профиль используется же для объединения общей конструкции. Также выбрать такой вид профиля, рекомендовано для создания форм комнатных и межкомнатных перегородок, обеспечения смягчения форм, если перегородки служат элементом перехода или являются составной частью общей конструкции.

Профиль перфорированный угловой оцинкованный

Сколько необходимо использовать металлопрофиля, крепежа и дополнительных элементов относительно конкретной конструкции, рассчитывается на начальном этапе проектирования,  соответствуют индивидуальным параметрам помещения, в рамках которого проводятся работы. В случае если основании стального профиля составляет 60 мм, применяются стандартные методы крепления. Вес изделий категории металлопрофилей из стали обуславливается влиянием следующих параметров:

• вес изделия напрямую зависит от длины элемента и габаритных показателей;
• вес изделия напрямую зависит от заводских параметров используемой при изготовлении продукции стали;
• вес арочного металлопрофиля отличается сравнительно низким показателем из-за большего количества пустых элементов и отсутствия части поверхности изделия;
• вес применяемого в работе изделия напрямую пропорционален соответствию возможности крепления масштабов и весу самой монтируемой конструкции.

Краб для гипсокартона

Они имеют стандартные размеры и отличаются друг от друга только толщиной металла и длиной. Направляющий профиль для гипсокартона ud. Основное назначение этого профиля – создавать плоскость будущей обшиваемой поверхности. Если речь идет о формировании каркаса для обшивки гипсокартоном стен или потолка, то именно он устанавливается по всему периметру будущего каркаса. Металлические направляющие профили применяются в работах по отделке и реконструированию как стен, так и потолков. В процессе создания больших и малых сооружений из гипсокартона можно выбрать соответствующие виды профилей (категории металлопрофиля).

Соединитель двухуровневый

Работы по монтажу любого потолка из гипсокартоновых листов и панелей стоит начинать с закрепления стартового стального металлопрофиля. Потолочный гипсокартоновый профиль, несомненно, лидирует в величине продаж и объемах реализации. Параметры готового изделия соответствуют величинам 60 и 27. Размеры указываются в миллиметрах и соответствуют ширине в 60 мм и высоте ребра в 27 мм. Длина стальных профилей данной категории составляет порядка 3000 – 4000 мм.

Виды профилей

Направляющий

Как основу для установки конструкции подвесного потока используют профиль потолочный направляющий (ПНП или UD). Его крепят по периметру потолка вдоль стен, после чего в него вставляется ПП. Подходит для создания многоуровневых подвесных потолков. Подходит и для облицовки стен, тогда UD крепят к полу и потолку.

Размер UD считается стандартным 28х27мм, он является самым популярным размером направляющих потолочных профилей. Для быстрого крепления к несущему основанию, в стенке профиля сделаны отверстия.

Профиль направляющий “UD” 28/27 (20/17) Сталь оцинкованная толщиной 0,5-0,55 мм	UD 28/27 А=28 mm; B=27 mmUD 20/17 мини А=20 mm; B=17 mm	Вес	Шт. в пачке	П/м в пачке
		0,2840 0,2020	28	84

Направляющий профиль (ПН или UW) – стартовый профиль, служит основой для последующего крепления конструкции с гипсокартоном. Его форма в сечении тоже состоит из трех граней. Может быть как стальной, так и алюминиевый ПН. Устанавливается вдоль пола и потолка. Вместе со стоечным профилем CW, соответствующим ему по типоразмеру, создают прочную крепкую конструкцию, подходящую и для перегородок.

Размеры направляющих профилей UW: 50х40мм, 65х40мм, 75х40мм, 100х40мм. Здесь стандартный размер полки равен 40мм. Ширина направляющего профиля выбирается соразмерно ширине выбранного стоечного профиля CW. ПН производят с готовыми отверстиями для крепления дюбелей.

Профиль стоечный “UW” 50/30, 75/30, 100/30 (46/37, 69/37, 94/37) (50/40, 75/40, 100/40) Сталь оцинкованная толщиной 0,5-0,55 мм		Вес	Шт. в пачке	П/м в пачке
	UW 50/30 (UW 50/40)* А=50 mm; B=30 mm (B=40 mm)*	0,3790	16	48
	UW 75/30 (UW 75/40)* А=75 mm; B=30 mm (B=40 mm)*	0,4710	12	36
	UW 100/30 (UW 100/40)* А=100 mm; B=30mm (B=40mm)*	0,5600	8	24
	UW 46/30	0,4500
	UW 69/30	0,5530
	UW 94/30	0,6600

Потолочный

Для создания конструкций подвесных потолков предназначен потолочный профиль (ПП или CD). Крепится к UD. Подходит и для каркаса при облицовке стен. ПП является самым ходовым профилем, алюминиевый профиль, состоящий из трех граней: двух боковых стоек и стенки между ними. Удобен тем, что монтаж осуществляется довольно просто и быстро. Гипсокартонный лист к потолочному профилю крепится с помощью саморезов. В каждой стенке профиля есть по три канавки для центровки шурупа. К несущему основанию конструкцию крепят на подвесы.

Размеры профилей для подвесных потолочных конструкций фиксированы. Профиль ПП изготавливают размером 60х27мм. К широкой стенке 60мм крепят гипсокартонный лист. Подвесы крепят к боковым полкам, размер которых 27мм.

Профиль потолочный “CD” 60/27 (48/17) Сталь оцинкованная толщиной 0,5-0,55 мм	CD 60/27 А=60 mm; B=27 mmCD 48/17 мини А=48 mm; B=17 mm	Вес	Шт. в пачке	П/м в пачке
		0,4320 0,3190	16	48

Стоечный

Профиль стоечный (ПС или CW), также формой «С» из трех граней, используют для создания каркасов стен и облицовки стен. Профиль стоечный можно использовать и для создания перегородок. Закрепляется к направляющему профилю. Его крепление к UW производится с помощью шурупов, или методом просечки с отгибом.

Размеры стоечных профилей CW могут быть: 50х50мм, 65х50мм, 75х50мм, 100х50мм. Размер боковых полок профиля CW стандартный, 50мм. Это оптимальный размер, облегчающий установку шурупов при креплении гипсокартона. А ширина углубленной стенки варьируется.

Профиль стоечный “CW” 50/50, 75/50, 100/50 (46/37, 69/37, 94/37) Сталь оцинкованная толщиной 0,5-0,55 мм	CW 50/50 А=50 mm; B=50 mm B1=48 ммCW 75/50 А=75 mm; B=50 mm B1=48 ммCW 100/50 А=100 mm; B=50 mm B1=48 ммCW 46/37CW 69/37CW 94/37	Bec	Шт. в пачке	П/м в пачке
		0,5570 0,6450 0,7340 0,5370 0,6470 0,7560	16 12 8	48 36 24

Угловой

Есть специальные виды профилей для выравнивания стен и углов. Угловой профиль (УП) используют для выравнивания углов, и в качестве защиты наружных углов.

Угловые профили выпускают следующих размеров: 25х25мм, 31х31мм и 35х35мм.

Уголок перфорированный “РА” Сталь оцинкованная толщиной 0,55 мм		Вес	Шт. в пачке	П/м в пачке
		0,1840	25	75

Маячковый

Маячковый профиль (ПМ) предназначен для выравнивания неровностей стен. Удобен при оштукатуривании стен.

Размеры для маячковых профилей: 6х22мм, 10х23мм, 6х60мм. Подбираются в зависимости от кривизны стен.

Профиль маячковый “ВА” Сталь оцинкованная толщиной 0,55 мм		Вес	Шт. в пачке	П/м в пачке
	А=6 mm А=10 mm	0,1080 0,1420	25 25	75 75

Металлический стальной профиль арочного типа

Арочный металлический профиль как таковой является вариантом категории направляющих и несущих профилей. Отличается, в основном, нанесенными по всей длине элемента конструкции надрезами и специально проделанными автоматическим методом отверстиями. Из–за присутствия таких характерных особенностей данный вид профиля проявляет себя в функционировании, как наиболее восприимчивый к давлению, его устойчивость к нагрузкам снаружи и внутри конструкции в значительной степени ослаблена. Но это, в свою очередь, позволяет использовать такой профиль на сгибах, в углах, переходах и в системе перегородок конструкции.

Профиль фигурный арочный “CD”

Габариты арочного металлопрофиля являются в полной мере идентичными габаритам направляющего и несущего металлопрофиля, а вот вес является наименьшим их всех категорий товара в данной классификации. Длина данного профиля является, как правило, стандартной для продукции данного направления, но в случае потребностей индивидуальных заказов, возможно производство изделий по соответствующим желаемым параметрам на основании проекта помещения, расположения основных комнатных перегородок, отвечающим проекту и дизайнерской задумке всего помещения.

Особенности монтажа

Для монтажа профилей существуют дополнительные элементы. Их задача в упрощении работы и придании прочности конструкции. Алюминиевый профиль крепят, используя шурупы и анкерные дюбеля, еще можно использовать угловые соединения типа «краб» и анкерные подвесы.

Для крестообразного перпендикулярного соединения профилей используют специальные угловые соединители. Они могут быть как одноуровневыми, так и двухуровневыми. Есть также соединители для крепления несущего и основного профилей. При необходимости удлинить ПП или соединить, применяют специальный удлинитель профиля.

Подвесы применяются для крепления потолочных и стоечных профилей к стенам или несущим основаниям. Если необходимо минимальное расстояние от основного до подвесного потолка, применяют прямые подвесы. Подвес анкерный с зажимом обеспечивает возможность регулирования уровня высоты профиля, он состоит из подвеса с зажимом и тяги подвеса. Устанавливается в профиль, имеет дополнительную защелку.

Монтаж происходит в несколько этапов

Изначально подготавливают поверхность, по которой затем делают разметку для крепления будущих профилей. После чего идет установка направляющих профилей UW или CD. Направляющий алюминиевый профиль к стенам крепят дюбелями и саморезами. Далее идет крепление подвесов и устанавливаются потолочный CD или стоечный CW профиля. Когда вся конструкция готова, ее обшивают непосредственно гипсокартоном. На каждый лист гипсокартона уходит по 3 профиля, исходя из этого, делается расчет количества профилей, подгоняется их длина, шаг их установки и разметка поверхностей. Края смежных листов всегда располагаются на одном общем профиле.

Перед монтажом перегородок учитывают тяжесть и размеры предметов, которые будут на ней располагаться. После этого выбирают материал и вид профиля, оптимально соответствует требованиям стоечный профиль ПС.

Профиль стоечный для гипсокартона: размеры и типы

Стоечные металлические профили используют для вертикальных несущих элементов каркаса гипсокартонных конструкций. Основными критериями, когда выбираются размеры профиля, являются высота и тип монтируемой конструкции, а также требования, заявленные в проекте, к звукоизоляционным характеристикам.

Содержание статьи

Модификации профиля

Металлические профили для гипсокартона изготавливают из оцинкованного холоднокатаного листового проката. Они не подвержены коррозионным процессам, практичны, прочны и надежны в использовании. Применяют при связке каркасов перегородок, подвесных потолков и облицовок. Они могут быть вертикальные и горизонтальные. По своему функциональному назначению они бывают:

• Стоечные – наиболее востребованные и универсальные, имеют С-образную форму.
• Потолочные – при связке потолков разных уровней и сложности.

Рейки для гипсокартона

• Базовые – монтируются по периметру воздвигаемой конструкции, к ним крепятся горизонтальные и вертикальные рейки. Чтобы процесс крепежа протекал проще, используют профили с перфорацией для дюбелей диаметром 8 мм. Производятся П-образной формы 27х28 мм, толщиной 0,55 мм, стандартная длина – 3 м.
• Основные для создания перегородок – выпускаются в широком ассортименте типоразмеров, что позволяет смонтировать перегородку желаемой толщины. Размеры: ширина – 4,2-15 см, высота – 3,7-4,2 см, длина – 2-4 м.
• Простенки в перегородках – с насечкой для удобства в прокладке коммуникаций и дополнительным ребром жесткости. Размеры: ширина подбирается соразмерно с периметральным (стартовым) профилем, высота – 4-5 см, длина – 3-4 м.
• Арочные – для каркасов сложной или изогнутой формы. Гибкость изделиям придают насечки на боковых полках. Линейка размеров: вогнутые с радиусом – 500-5000 мм и выпуклые с радиусом – 1000-5000 мм. Длина – 2,5-4 м.
• Усиленные – при дверных коробках в перегородках, повышают жесткость каркаса. Длина – 3-6 м, ширина – 50-100 мм, высота – 40 мм, толщина – 2 мм.

Разнообразие видов металлических профилей

• Защитные угловые – фиксируются на внешних углах каркаса из гипсокартона. Выполняют защитную функцию при эксплуатации. Основания элемента перфорированы для лучшего проникновения отделочного состава. Сечение – 25х25х0,3, 31х31х0,4-0,5 мм, длина -3 м.
• Угловые штукатурные – используются на поверхностях под штукатурку. Сечение – 35х35мм, длина – 3 м.
• Маячковые – помогают достичь наиболее ровной поверхности. Сечение – 22-62х6-10 мм, длина – 3 м.

Стоечный профиль: достоинства и преимущества

Для успешной реализации проекта конструкций из гипсокартонных листов используют стоечный металлический профиль, незаменимый в качестве основных вертикальных стоек в гипсокартонных конструкциях.

Хорошо переносит перепады температуры, устойчив к воздействию окружающей среды, поэтому его используют и для наружных работ.

Фиксация в периметральный профиль производится просекателем с отгибом. Стойки плотно стыкуются без люфта и провисания базового профиля. Параметры полок даже при двухслойной обшивке, обеспечивают надежное жесткое крепление, при этом не утяжеляют конструкцию. Наличие канавок (гофров) на боковой поверхности элемента служат дополнительным ребром жесткости, центральная канавка – ориентир для точной связки каркаса и при установке гипсокартона.

Пример стоечной рейки

Чтобы добиться большей плотности крепления, монтаж гипсокартонных листов выполняют в одном направлении с открытой частью стойки. На обоих концах профиля имеются специальные отверстия, позволяющие монтировать коммуникации внутри конструкций.

Разрезанные металлические профили не требуют дополнительную антикоррозионную обработку. Цинковое покрытие разрушается только при резьбе болгаркой. Рекомендуется выполнять крой ножницами по металлу или электрическим лобзиком.

Благодаря своим свойствам, этот материал используется и в других строительных процессах, например, при оштукатуривании поверхности – как направляющий элемент, при облицовке плиткой – для установки стартовой отметки. Небольшой вес и демократическая ценовая линейка являются также несомненным достоинством.

Типовые размеры стоечного профиля

Разнообразие изделий обусловлено большой линейкой по прочности, жесткости и сечениям. Чем шире полки, тем дороже стоимость элемента.

• Стоечный для перегородок – выпускается длиной 3 м, 3,5 м и 4 м. При высоких потолках в помещениях делают индивидуальный заказ на необходимую длину. Имеют размеры: 100х50, 75х50, 50х50, 47х32 мм. Толщина – 0,50-0,60 мм. Примерный расход 2 погонных метра на 1м².
• Стоечный потолочный – полки профиля с тремя ребрами, крепление выполняется при помощи подвесов с зажимов саморезами 3,5х9,5 мм. Чтобы избежать эффекта провисания на подвесе, края полок вогнуты внутрь. Размеры: 60х27 мм, толщина 0,50 мм, длина 3 м.
• Стоечный профиль стеновой – длина 3 и 4 м, 50-100х50, толщина 0,5-0,8 мм.

Потолочный металлический профиль

Потолочный профиль

При возведении разнообразных потолков из гипсокартона применяют потолочные типы металлического профиля:

• UD – вспомогательный для элемента CD по периметру или для фигурных элементов конструкции. Параметры: 25х25 мм, длина – 3 и 4 м, толщина – 0,40-0,55 мм. Боковые полки материала гладкие, нижняя имеет профилировку. Выпускается двух видов – с отверстиями для крепежа и без них.
• SD – несет основную нагрузку в каркасе. Расход – на один лист гипсокартона – 4 штуки. Связка на П-образные подвесы, вмонтированные в основание потолочной поверхности. Технические характеристики: 60х25 мм, толщина – 0,40-0,55 мм, длина – 3-4 м. Все перегородки с профилировкой для усиления жесткости.
• UW – вспомогательный для элемента CW, для создания криволинейных фигур разных уровней. Связка – с предыдущим уровнем или на подвесах. Размеры: 50х50, 75х50, 100х50 мм, длина – 3-4 м, толщина – 0,40-0,55 мм. Боковые полки материала гладкие, нижняя имеет профилировку.
• CW – как основа в комплектации с UW. Параметры: 20х50, 75х50, 100х50 мм, длина – 3-4 м, толщина – 0,40-0,55 мм.

Подвес анкерный

Дополнительные элементы

При монтаже конструкций их гипсокартона понадобятся такие детали для фиксации и удобства в работе:

• Угол – для стыковки изделий под углом 90 градусов;
• Подвес прямой – фиксирует стоечный и потолочный материал к плоскостям;

• Подвес анкерный – фиксация потолочного изделия с возможностью регулировать положение;
• Соединитель «крабик» – для Х-образных каркасов;
• Двухуровневый соединитель – для крепления потолочного профиля в разных уровнях;
• Удлинитель – для стыковки отрезков металлического элемента, повторяет сечение профиля;
• Ударный дюбель – более удобен в работе развальцованный со шляпкой, чтобы не проваливался в пустоты потолочного основания;
• Саморезы (просекатели).

Для фиксации металлических элементов каркаса из гипсокартона применяют саморезы. Во время вкручивания резьбы возникает напряжение в металле, что вызывает нестабильность геометрии, поэтому практичней использовать просекатели. В ограниченном пространстве и в труднодоступных местах им вообще нет альтернативы. Кроме того, использование просекателей позволит сократить бюджет проекта за счет метизов.

Читайте так же: Какие бывают размеры металлопрофиля для гипсокартона, какие к ним выдвигаются требования и особенности производства.

Вконтакте

Facebook

Twitter

Одноклассники

Профиль для гипсокартона: виды, характеристики и применение

Монтаж гипсокартона требует сборки прочного и жесткого каркаса. Для этого применяются деревянные бруски и другие подсобные материалы. Самый удобный в работе материал – металлические профили для гипсокартона. Они прочные и не подвержены коррозии. Рассмотрим представленные на рынке материалы и их особенности.

Для монтажа каркаса понадобятся следующие элементы:

• направляющие элементы фиксируются непосредственно к основным стенам помещения, они определяют будущий периметр конструкции;
• стоечные профили устанавливаются непосредственно в направляющие, фиксируются по всей площади стен и несут основную нагрузку;
• потолочные элементы крепятся на верхней части каркаса, если гипсокартоном обшиваются не только стены;
• перегородочные профили служат для усиления конструкции, обеспечивают надежную фиксацию других элементов между собой;
• для оформления дверных проемов применяют арочные элементы, форма и размеры которых могут меняться.

Профили для гипсокартона производятся из холоднокатаной стали, которая проходит процедуру цинкования. Это делает материал износостойким и долговечным, его можно использовать внутри помещения и снаружи.

Сборка каркаса не требует специальных знаний и инструмента. С этим может справиться даже новичок, главное – правильно рассчитать количество материалов: профилей, дополнительных элементов и крепежа.

Направляющий элемент

При монтаже каркаса в первую очередь устанавливают направляющие профили для гипсокартона. Изделия с П-образным сечением выполнены из качественной стали, поставляются отрезками длиной 3 метра. Допускается стыковка отдельных элементов в единую конструкцию. К достоинствам продукции данного типа относятся:

• механическая прочность и жесткость, сломать его достаточно трудно;
• тонкий оксидный слой цинка, который защищает металл от коррозии и окисления;
• при монтаже профили пробиваются дюбелями или саморезами насквозь, что не сказывается отрицательно на характеристиках продукции;
• изделия сохраняют свою форму и геометрию при высоких нагрузках;
• благодаря небольшому весу сборка изделий не вызывает затруднений.

Установка направляющих металлических профилей для гипсокартона является первым этапом монтажа. При сборке важно соблюдать уровень вертикальных и горизонтальных планок, для того чтобы каркас был не только жестким, но и идеально ровным.

Стоечный профиль: характеристики и применение

Стоечный профиль выпускается в нескольких вариантах. В зависимости от типа каркаса и требований к нему меняются размеры полок и основания, сечение и толщина металла. Чаще всего стенки изделий делаются ребристыми. Такая форма обеспечивает дополнительную жесткость и облегчает монтаж.

К достоинствам стоечных элементов для каркаса можно отнести:

• широкий диапазон использования, продукция применяется для организации каркасов различного размера, формы и назначения;
• высокие показатели прочности и жесткости, при соблюдении правил монтажа и установке перегородок конструкция может выдержать большие механические нагрузки;
• защищенность от воздействия влаги и сырости, можно устанавливать снаружи;
• несколько вариантов исполнения, возможность подобрать металлический профиль для создания конструкций различного назначения.

Стоечный профиль – обязательный элемент любого каркаса для гипсокартона. Чтобы подобрать оптимальный размер и толщину профиля, нужно рассчитать величину нагрузки. Сделать это нужно до начала монтажа.

Потолочный элемент каркаса

Если планируется отделать гипсокартонными листами потолок помещения, используются соответствующие изделия. Их установка также осуществляется на направляющие, дополнительно выполняется фиксация элементов к потолку помещения. Для соединения между собой применяются перегородки.

Потолочные профили по своей конструкции идентичны стоечным элементам. Достоинства продукции также не отличаются. К плюсам изделий можно отнести небольшой вес, высокие показатели прочности и жесткости, надежную защиту от воздействия коррозии и окисления, простой монтаж за счет ребристой формы основания. Продукция отличается доступной ценой.

Дополнительные детали каркаса

В простых случаях, если каркас не требует большой жесткости, монтаж осуществляется на саморезы или дюбели. Размеры метизов определяются техническими требованиями и особенностями основных стен и потолков. В большинстве ситуаций монтажникам требуется приобрести дополнительные элементы, в качестве которых могут применяться:

• двухуровневые соединители для фиксации стоечных и потолочных профилей к основным стенам здания, изделия перед установкой сгибаются и принимают П-образную форму;
• для установки подвесных потолков используются специальные подвесы, их особенностью является возможность регулировки величины выноса;
• если потолочные элементы устанавливаются на большом расстоянии от основной конструкции, применяют анкерные подвесы с длиной тяги до 1 метра;
• соединители типа «Краб» используются для надежной фиксации двух элементов во взаимно перпендикулярных направлениях;
• в качестве метизов могут использоваться саморезы, в том числе с нейлоновыми шайбами, дюбеля, анкер-клины и другая продукция.

До начала монтажа каркаса под гипсокартон необходимо предварительно спланировать контуры будущего “скелета”, рассчитать количество и вид материала, дополнительных элементов и крепежа. После покупки комплектующих устанавливаются направляющие профили, затем стоечные и потолочные элементы. Между собой профили соединяются перегородками, усиливая конструкцию. После завершения подготовительных работ установка гипсокартона занимает минимум времени.

Профилирование – FHIR v3.0.2

Эта страница является частью спецификации FHIR (v3.0.2: STU 3). Текущая версия, которая заменяет эту версию, – 4.0.1. Полный список доступных версий см. В Справочнике опубликованных версий

.

5.1.0 Профилирование FHIR

Базовая спецификация FHIR (данная спецификация) описывает набор базовых ресурсов, фреймворков. и API, которые используются в самых разных контекстах в здравоохранении. Однако существует большая вариативность между юрисдикциями и в экосистеме здравоохранения вокруг практики, требования, правила, образование и возможные действия и / или выгодно.

По этой причине спецификация FHIR является «спецификацией платформы» – она ​​создает общая платформа или фундамент, на котором реализуются самые разные решения. Как следствие, эта спецификация обычно требует дальнейшей адаптации к конкретным контексты использования. Обычно в этих приспособлениях указывается:

• Правила о том, какие элементы ресурсов используются или не используются, и какие дополнительные элементы добавляются, не являясь частью базовой спецификации
• Правила о том, какие функции API используются и как
• Правила использования терминологии в отдельных элементах
• Описание того, как элементы ресурса и функции API соответствуют местным требованиям и / или реализациям

Обратите внимание, что из-за природы экосистемы здравоохранения может быть несколько перекрывающиеся наборы адаптаций – по областям здравоохранения, по стране, по учреждению и / или по поставщику / внедрению.

5.1.0.1 Глоссарий

Для этой цели FHIR определяет каскад артефактов:

.

Артефакт	Описание	DAF пример
Руководство по внедрению (IG)	Связанный и ограниченный набор адаптаций, публикуемых как единое целое. Проверка происходит в контексте Руководства по внедрению	DAF IG
Пакет	Группа связанных адаптаций, опубликованных как группа в руководстве по внедрению	Использование лекарств DAF
Ресурс соответствия	Единый ресурс в пакете, определяющий правила работы реализации.Они описаны ниже	DAF рецепт

Термин «профиль» является общим, который используется либо в отношении «пакета», либо «элемента». «Профилирование» – это общий термин, описывающий процесс создания руководства по внедрению, или любой из ресурсов соответствия, найденных в одном.

5.1.0.2 Ресурсы соответствия

Обычно руководства по внедрению ограничивают и расширяют API, ресурсы и терминологию.FHIR предоставляет набор ресурсов, которые может использоваться для представления и обмена принятыми решениями и позволяет разработчикам создавать на их основе полезные сервисы. Эти ресурсы известны как ресурсы соответствия. Эти ресурсы соответствия позволяют разработчикам:

• Укажите, что некоторые вызовы API не используются в конкретной ситуации, и предоставьте дополнительные сведения о том, как используются вызовы API (Заявление о возможностях)
• Добавить дополнительные операции или параметры поиска, которых нет в базовой спецификации (с использованием ресурса OperationDefinition или ресурса SearchParameter
• Определите, как используется конкретная структура (ресурс, расширение или тип данных) (ресурс StructureDefinition):
  • Опишите, как используются существующие элементы ресурсов
  • Определить существующие элементы, которые не используются
  • Определить расширения, которые могут использоваться в ресурсах или типах данных
• Смешайте пользовательскую и стандартную терминологию и выберите, какие коды из них использовать для конкретного закодированного элемента (Ресурсы набора значений и определения структуры)
• Сопоставление локальной и стандартной терминологии или моделей содержимого (ресурс Concept Map)
• Регистрация системных пространств имен для идентификаторов и терминологии (ресурс NamingSystem)
• Описать и зарегистрировать в словаре данных элементы данных, которые используются в разных системах (ресурс DataElement).

Эти ресурсы необходимо использовать, как описано ниже, а также следуя основным концепциям расширения, которые описаны в разделе «Расширяемость».Для удобства разработчика в самой спецификации публикуются базовые определения с использованием тех же ресурсов.

5.1.0.3 Два использования профилей

Ресурс CapabilityStatement описывает два разных использования профилей ресурсов: Профили ресурсов и системные профили. Профили ресурсов указываются с помощью элемента CapabilityStatement.rest.resource.profile и системные профили указываются с помощью заявления о возможности .профиль элемент.

5.1.0.3.1 CapabilityStatement.rest.resource.profile

Эти профили описывают общие функции, поддерживаемые системой для каждого типа ресурс. Как правило, это надмножество всех различных сценариев использования, реализуемых системой. Это перспектива функциональности системы на уровне ресурсов.

5.1.0.3.2 CapabilityStatement.profile

Эти профили описывают информацию, обрабатываемую / производимую системой для каждого варианта использования.Некоторые примеры использования таких профилей:

• Лабораторная служба, готовящая набор различных отчетов – общая химия, анализ крови и т. Д. Типичные лаборатории поддерживают несколько сотен различных отчетов
• Менеджер по медицинскому обслуживанию, который занимается набором различных типов планов медицинского обслуживания и связанных клинических ресурсов
• Фармацевтический справочник лекарств, который рассматривает несколько различных уровней сложности в своих представлениях о лекарствах

Обычно эти профили представляют собой серию вариантов одного и того же набора ресурсов – разные варианты использования, ведущие к обработке ресурсы, которые представляют их по-разному.Все описанные выше варианты использования относятся к системе, которая производит и публикует данные, но та же концепция применяется к системам, потребляющим данные. Например:

• Экспертная служба, которая обеспечивает анализ нескольких различных наборов данных, соответствующих определенному шаблону – тесты x, y и z с определенными кодами и единицами

Для системы-производителя и системы-потребителя для успешного обмена данными на основе один из этих поддерживаемых системных профилей, недостаточно знать, что системы имеют системные профили, которые перекрываются для варианта использования представляет интерес; потребитель должен иметь возможность фильтровать общий набор ресурсов предоставляется системой производителей и работайте только с соответствующими к варианту использования.

В качестве примера рассмотрим лабораторную систему, генерирующую тысячи отчетов. день. 1% этих отчетов – это конкретные эндокринные отчеты, которые система поддержки принятия решений умеет обрабатывать. Обе системы заявляют, что они поддерживают конкретный профиль эндокринного отчета, но как эксперт система действительно находит эндокринные отчеты, которые она умеет обрабатывать?

Один из возможных вариантов – экспертная система получает каждый отчет, поступающий из лабораторной системы, проверьте, соответствует ли он профиль или нет, а затем решите, обрабатывать ли его.Проверяем, есть ли ресурс соответствует определенному профилю или не является прямым прямая операция (один из вариантов – использовать для этого предоставленные инструменты), но это очень неэффективный способ – экспертная система должна получать и обрабатывать в 100 раз больше ресурсов по мере использования. В помощь потребителю найти правильный набор отчетов для варианта использования, производитель ресурсы также ДОЛЖНЫ для любого профиля, объявленного в Conformance.profile:

1. Пометить ресурсы утверждениями профиля, документирующими профиль (ы), которым они соответствуют (это позволяет индексировать по профилю)
2. (если сервер) поддерживает поиск по параметру _profile для заявленных профилей

Помимо этих требований, производитель ресурсов ДОЛЖЕН гарантировать, что любой экземпляр ресурса, который можно разумно ожидать для соответствия заявленным профилям СЛЕДУЕТ публиковать в этой форме.

STU Примечание: существует много неисследованных проблем, связанных с таким использованием профилей. HL7 активно ищет отзывы пользователей, которые экспериментируют в этой области, и пользователей должны быть готовы к изменениям функций и обязательств в этой области в будущем.

Отзывы здесь приветствуются.

5.1.0.4 Расширение и ограничение API

Ресурс CapabilityStatement перечисляет взаимодействия REST (чтение, обновление, поиск и т. Д.).) которые предоставляет сервер или использует клиент вместе с некоторая вспомогательная информация для каждого. Его также можно использовать для определения набора желаемого поведения (например, как часть спецификации или Запрос предложений). Единственное взаимодействие, которое серверы должны поддерживать, – это возможности само взаимодействие – для получения CapabilityStatement сервера. Помимо этого, серверы и клиенты поддерживают и используют любую Вызовы API имеют отношение к их варианту использования.

В дополнение к операциям, которые предоставляет FHIR, серверы могут предоставлять дополнительные операции, не входящие в спецификацию FHIR.Разработчики могут безопасно это сделать добавив имя настраиваемой операции с префиксом ‘$’ к существующему URL-адресу FHIR, поскольку Операции рамки делает. Ресурс Conformance поддерживает определение того, какие OperationDefinitions используют определенные имена на конечной точке. Если определены службы, которые не объявлены с помощью OperationDefinition, это может быть целесообразно использовать более длинные имена, уменьшая вероятность столкновения (и путаницы) со службами, объявленными другие интерфейсы. Базовая спецификация никогда не будет определять имена операций с символом “.”в них, поэтому разработчикам рекомендуется использовать соответствующий префикс для своих имен (например, «ihe.someService») для уменьшения вероятности конфликтов имен.

Реализациям рекомендуется, но не обязательно, определять операции с использованием стандартных Фреймворк операций FHIR – то есть для объявления операций с помощью OperationDefinition ресурс, но некоторые операции могут включать форматы, которые нельзя так описать.

Реализации также могут расширять FHIR API, используя дополнительные типы контента.Например, может быть полезно прочитать или обновить ресурсы для встреч с использованием формата на основе vCard. vCard определяет свой собственный тип MIME, и эти дополнительные типы MIME могут безопасно использоваться в дополнение к тем, которые определены в этой спецификации.

5.1.0.5 Расширение и ограничение ресурсов

Расширение и ограничение ресурсов (известное как «профилирование ресурса») осуществляется с помощью Ресурс “StructureDefinition”, который представляет собой изложение правил о как используются элементы ресурса и где в ресурсе используются расширения.

5.1.0.6 Изменение мощности

Одна ключевая функция профилей – изменить мощность элемента. Профиль может ограничивать мощность элемента в пределах базовой структуры это сдерживает. В этой таблице приведены допустимые типы ограничений:

производное (поперек) основание (вниз)	0..0 (не используется)	0..1 (необязательно)	0..n (необязательно, много)	1..1 (обязательно)	1..n (минимум 1)
0..1	да	да	нет	да	нет
0 .. *	да	да	да	да	да
1..1	нет	нет	нет	да	нет
1 .. *	нет	нет	нет	да	да

Когда профиль ограничивает другой профиль с большим количеством вариантов мощности (например,г. низкий – это не просто 0 или 1, а высокий – это не просто 1 или *), то же самое принципы по-прежнему применяются: ограничивающий профиль может допускать только то, что позволяет базовый профиль.

5.1.0.7 Ограничения использования

Что могут делать определения структур, когда они ограничивают существующие ресурсы и типы данных, в некоторых отношениях ограничены:

• Профили не могут нарушать правила, установленные в базовой спецификации (например, количество элементов, как описано выше)
• Профили не могут указывать значения по умолчанию или значения для элементов
• Профили не могут давать более конкретные имена элементам
• Должна быть безопасна обработка ресурса без знания профиля

Следствием этого является то, что если профиль требует расширенного поведения, которое не может игнорировать, он также должен предписывать использование расширения модификатора.Другими словами, знание должно быть явным в экземпляр, не скрытый в профиле.

Например, если в профиле нужно описать, что Процедура ресурс отрицался (например, утверждал, что этого никогда не было), он не мог просто сказать в самом профиле, что это означает ресурс; вместо этого профиль должен говорят, что у ресурса должно быть расширение, представляющее эти знания.

Существует возможность отмечать ресурсы, чтобы указать, что они могут быть поняты только процесс, который знает и понимает набор опубликованных правил.Для дополнительной информации, см. Ограниченное понимание ресурсов.

5.1.0.8 Использование определений структуры

Определение структуры «ограничение» определяет набор ограничений на содержимое ресурса или типа данных FHIR, или дополнительный набор ограничений для существующего профиля. Определение данной структуры идентифицируется ее каноническим URL-адресом, который ДОЛЖЕН быть URL-адресом, по которому оно опубликовано. Следующие виды утверждений могут быть сделаны о том, как используется элемент, используя серия определений элементов:

• Ограничение мощности элемента; е.г. база может разрешать 0 .. *, а конкретное приложение может поддерживать 1..2
• Исключение использования элемента путем установки его максимальной мощности на 0
• Ограничение содержимого элемента одним фиксированным значением
• Создание дополнительных ограничений для содержимого вложенных элементов внутри ресурса (выраженных в виде операторов XPath)
• Ограничение типов для элемента, допускающего несколько типов
• Требование, чтобы типизированный элемент или цель ссылки на ресурс соответствовал другому профилю структуры (объявленному в том же профиле или в другом месте)
• Указание привязки к другому набору значений терминологии (см. Ниже)
• Предоставление уточненных определений, комментариев / примечаний по использованию и примеров для элементов, определенных в ресурсе, чтобы отразить использование элемента в контексте профиля
• Предоставление более конкретных или дополнительных сопоставлений (например,г. в HL7 v2 или HL7 v3) для ресурса при использовании в определенном контексте
• Заявление о том, что один или несколько элементов в структуре должны «поддерживаться» (см. Ниже)

Любые измененные определения ДОЛЖНЫ быть ограничениями, соответствующими правила, определенные в ресурсе в Спецификации FHIR, из которого создан профиль. Обратите внимание, что некоторые из эти ограничения могут быть реализованы с помощью инструментов (и инструментов FHIR), но другие (e.г. выравнивание изменений в описательном тексте) не может применяться автоматически.

Обратите внимание, что определения структуры не могут «удалять» отображения и ограничения, которые определены в базовой структуре, но для большей ясности они могут воздерживаться от их повторения.

Определение структуры содержит линейный список определений элементов. Присущий Вложенная структура элементов получается из значения пути каждого элемента. Например, последовательность путей к элементам такая:

• Корень
• Корень.ребенокA
• Root.childA.grandchild1
• Root.childB

определяет следующую структуру:

 <Корень>







или его эквивалент в формате JSON. Структура последовательная – детей никогда не бывает подразумевается, и операторы пути всегда в порядке. Список элементов линейный список, а не явно вложенный, потому что определения элементов часто повторно используются в нескольких местах в рамках одного определения, и это повторное использование проще с плоской структурой.

5.1.0.9 Дифференциальный и снимок

Определения структуры могут содержать дифференциальный оператор, снимок заявление или оба.

Дифференциальные утверждения описывают только те различия, которые они делают относительно другого определения структуры (которое чаще всего является базовым ресурсом FHIR или типом данных). Например, профиль может сделать единственный элемент обязательным (количество элементов 1..1). В случае дифференциальной конструкции он будет содержать единственный элемент с обязательным путем к элементу и указанием количества элементов.Больше ничего не сказано – вся остальная структурная информация подразумевается (примечание: это означает, что дифференциальный профиль может быть разреженным и только упоминать измененные элементы, не перечисляя полная структура. Это правило включает корневой элемент – он не нужен в разреженный дифференциал).

Обратите внимание, что дифференциал может не ограничивать элементы. Это означает, что профиль станет более гибким с точки зрения совместимости. с другими профилями, но потребуется больше работы для поддержки реализации системы.В качестве альтернативы, профиль может запретить отключение всех дополнительных элементов. присутствует (max cardinality = 0) – это закрывает содержимое, что делает реализация проще, но также снижает его полезность.

Чтобы правильно понять дифференциальную структуру, она должна быть применяется к определению структуры, на которой он основан. Чтобы сэкономить инструменты от необходимости поддерживать эту операцию (которая требует больших вычислительных ресурсов и невозможно, если базовая структура недоступна), StructureDefinition может также содержать “снимок” – полностью рассчитанную форму структура, не зависящая от какой-либо другой структуры.FHIR проект предоставляет инструменты для общих платформ, которые могут заполнять снимок дифференциала (обратите внимание, что инструменты генерируют полные подробные снимки; они не поддерживают подавление сопоставлений или ограничений).

StructureDefinitions может содержать как дифференциальное представление, так и представление моментального снимка. По сути, это самая полезная форма – дифференциал. форма служит процессу разработки, а снимок – инструменты реализации. Ресурсы StructureDefinition, используемые в системы всегда должны иметь заполненное представление снимка.

5.1.0.10 Нарезка

Одна из общих черт ограничения определений структуры – взять элемент, который может встречаться более одного раза (например, в списке), и разделить список на серию подсписок, каждый с разными ограничениями на элементы в подсписке с соответствующими дополнительное значение. В FHIR эта операция известна как «нарезка» списка. Это обычное дело «нарезать» список на подсписки, каждый из которых содержит только один элемент, эффективно накладывая ограничения на каждый элемент в списке.Этот метод также можно использовать для элементов, которые не повторяются, но имеют выбор типов данных.

Вот пример, иллюстрирующий процесс:

В этом примере определение базовой структуры для ресурса Observation определяет элемент “компонент”, содержащий вложенный код и значение для наблюдений, которые иметь несколько значений. Классический пример такого наблюдения – артериальное давление. измерение – содержит 2 значения, одно для систолического, а другое для диастолического (пример).

На этой диаграмме показан концептуальный процесс «разрезания» списка компонентов на систолические и диастолические срезы (примечание: чтобы избежать беспорядка, атрибут “name” в Observation отображается как код, а не как полный CodeableConcept).

Определение структуры для артериального давления разбивает список компонентов на два подсписка по одному элементу в каждом: систолический элемент и диастолический элемент. Каждый из них элементов имеет фиксированное значение для элемента кода (фиксированный код LOINC для имя), и оба имеют значение типа Количество.Этот процесс называется «срезы», а систолические и диастолические элементы называются «срезами».

Обратите внимание, что при обмене ресурсом формат сериализации, который обменивается, не изменено ограничивающим определением. Это означает, что имена профилей элементов, определенные в определение структуры («систолическое» и т. д. в данном примере) никогда не меняются. Ресурс экземпляр выглядит так:

 <Наблюдение>
   ...<компонент>

     <значение ...>

   <компонент>

     <значение ...>




Чтобы определить, что первый связанный элемент соответствует «Систолическому» в определение структуры, чтобы можно было определить, каким дополнительным ограничениям для подсписка соответствует элемент, система проверяет значения элементов.В этом случае элемент «код» в целевом ресурсе может использоваться для определения того, к какому срезу относится эта цель. Этот элемент называется «дискриминатором».

5.1.0.11 Дискриминатор

В общем случае системы, обрабатывающие ресурсы с помощью определения структуры который нарезает список, может определять срез, соответствующий элементу в список, проверив, соответствует ли содержимое элемента указанным правилам для ломтика. Для этого потребуется, чтобы процессор мог проверять все правила. применяется в срезе, и делать это предположительно в глубину мода.Оба эти требования чрезмерно сложны для операционной системы. и особенно для сгенерированного кода (например, программного обеспечения, которое автоматически создается на основе Определение структуры). Таким образом, чтобы обеспечить лучший способ различать срезы, срезанный элемент может обозначать поле или набор полей, которые действуют как "дискриминатор" - они используются, чтобы различать срезы.

Когда предоставляется дискриминатор, совокупность значений элементы, обозначенные в дискриминаторе, уникальны и различны для каждого возможного среза и приложений можно легко определить какой фрагмент находится в списке.Намерение состоит в том, что это можно сделать в сгенерированном коде, например. с помощью переключателя / корпуса заявление.

Когда ограничивающая структура обозначает один или несколько дискриминаторов, она ДОЛЖНА убедитесь, что возможные значения для каждого среза различны и не перекрываются, так, чтобы ломтики можно было легко различить.

Каждый дискриминатор представляет собой пару значений: тип, который указывает, как поле обрабатывается при оценке дискриминатора, а FHIRPath Выражение, определяющее элемент, в котором находится дискриминатор.Есть пять различных типов обработки дискриминаторов:

значение	Срезы имеют разные значения в номинированном элементе
существует	Срезы различаются по наличию или отсутствию номинированного элемента
образец	Срезы имеют разные значения в номинированном элемент, как определено путем их тестирования на соответствие применимому ElementDefinition.pattern [x]
тип	Срезы различаются по типу номинированного элемента по заданному профилю
профиль	Срезы различаются по соответствию номинируемого элемента на заданный профиль

Оператор FHIRPath, позволяющий выбрать элемент, для которого Дискриминатор основан на ограниченном операторе FHIRPath, который может включать:

• Выбор элементов (например,г. Операторы FHIRPath без "()", например component.value )
• Функция extension (url) , чтобы разрешить выбор конкретного расширения
• Функция resolve () для разрешения нарезки через границы ресурсов

Каждый срез должен использовать определение элемента для элемент в дискриминаторе (ах), чтобы гарантировать четкую дифференциацию срезов ( присвоение фиксированного значения, определенного типа или профиля в зависимости от дискриминатора тип.Если типом является значение, тогда в определении элемента должно использоваться либо ElementDefinition.fixed [x] или, если элемент имеет привязку терминологии, обязательную привязку с набором значений который перечисляет список возможных кодов в наборе значений («расширенное определение»).

Это составные (комбинированные) значения дискриминаторов которые уникальны, а не только каждый дискриминатор. Например, фрагмент списка элементов, которые являются ссылками на другие ресурсы могут обозначать поля из разных ресурсов, где каждый ресурс имеет только один из обозначенных элементов, при условии, что они различимы по срезам.

Для обозначения дискриминатора вообще не требуется определение структуры. для среза, но те, которые не идентифицируют дискриминаторы, описывают контент, который очень сложно обработать, поэтому это обескуражен.

В определении структуры срез определяется с использованием нескольких элементов записи, которые имеют общий путь , но имеют отдельное имя s. Эти записи вместе образуют «группу срезов»:

1. Инициирует «запись среза» То есть первая элемент в группе срезов должен содержать нарезка свойство, которое определяет дискриминатор для всех членов группы.Он также содержит неограниченное определение нарезанного элемента, потенциально включая дочерние элементы неограниченного элемента, если есть какие-либо
2. Взаимоисключающие . Это означает, что каждый элемент в группе срезов ДОЛЖЕН описывать отличный набор ценностей для группы дискриминаторы . Из-за этого ограничения элемент в экземпляре ресурса больше никогда не будет соответствовать чем один элемент в данной группе слайсов.Если дискриминаторы не названы, ДОЛЖНА быть возможность различать срезы на основе от их свойств, хотя может быть значительно труднее Сделай так.
3. Номерной фонд группы . Записи в срезе группа должна быть смежной в определении сериализованной структуры, или , если есть какие-либо промежуточные элементы, те элементы должны быть «совместимы» с группой. Конкретно это означает, что любые промежуточные элементы должны иметь путь , который начинается с групп слайсов путь .Например, элемент с путь из Observation.name.extension были бы совместимы (и, следовательно, не "распадались бы") группа срезов, путь которой был Observation.name

Некоторые примеры дескриминаторов:

Контекст	Тип дискриминатора	Путь дискриминатора	Интерпретация
Список.запись	значение	item.reference.resolve (). name	Записи различаются по элементу имени в целевом ресурсе - вероятно, наблюдение, которое может быть определено другой информацией в профиле
List.entry	type	item.reference.resolve ()	Записи различаются по типу целевого элемента, на который указывает ссылка
List.entry	profile	item.reference.resolve ()	Записи различаются тегом профиля на целевом объекте ссылки, как указано в определении структуры (задача: как это сделать?)
List.entry	value	item. extension ("http://acme.org/extensions/test") .code	Записи различаются по значению элемента кода в расширении с назначенным URL-адресом
List.entry.extension	значение	url	Расширения различаются по значению их свойства url (обычно по тому, как расширения нарезаются)
Список.запись	тип, значение	item.reference.resolve (), item.reference.resolve (). code	Расширения различаются комбинацией типа ссылочного ресурса и, если он есть, кода элемент этого ресурса. Это было бы подходит для случаев, когда список может состоять из условия и набора наблюдений, каждое из которых различается по имени - у условия нет имени, поэтому оно оценивается как нуль в наборе дискриминатора
Наблюдение.value [x]	type	$ this	Различные ограничения (например, «должен поддерживать», примечания по использованию, привязки словаря и т. д.) утверждаются для разных поддерживаемых типов для многотипного элемента Observation.value [x]

Обратите внимание, что типы дискриминатора типа и профиля также могут использоваться, если повторяющийся элемент содержит ресурс напрямую (например, DomainResource.conhibited, Bundle.entry, Parameters.parameter.resource).

Примеры нарезки и дискриминаторов показывают, как это и другие типичные применения нарезки представлены в профилях.

Обратите внимание, что расширения всегда нарезаются элементом url ​​, хотя при необходимости они могут быть нарезаны на дополнительные элементы.

5.1.0.12 Срез по умолчанию

Есть специальный срез, называемый срезом по умолчанию. Это позволяет профиль для описания набора конкретных фрагментов, а затем создания набора правил, которые применяются ко всем остальным контент, который не находится в одном из определенных фрагментов. Некоторые правила для среза по умолчанию:

• Он идентифицируется, потому что имя сегмента - @default .SliceName '@default' зарезервирован и не может использоваться в любом другом контексте
• Срезы по умолчанию разрешены только тогда, когда правило срезов = закрыто
• Срезы по умолчанию не должны фиксировать значение элементов дискриминатора
• Срезы по умолчанию могут быть повторно нарезаны в зависимых профилях

Один из вариантов использования среза по умолчанию - это случай, когда срезы профиля элемент идентификатора, требующий набора известных идентификаторов, где элемент типа запрещен (поскольку они являются известными идентификаторами), но требует введите для всех остальных идентификаторов, если они есть.В этом случае срез по умолчанию не накладывает никаких правил на идентификатор системы (который является дискриминатором среза), но фиксирует количество элементов типа 1..1 в срезе @default.

5.1.0.13 Повторное профилирование и повторная нарезка

Профили могут быть основаны на других профилях и применять дополнительные ограничения к уже имеющимся. указано. Это полезный метод, но разработчикам следует опасаться чрезмерного использования - люди иметь понимание последствий использования глубоких наборов ограничивающих профилей.

Когда профиль ограничивает другой профиль, он может накладывать дополнительные ограничения, в том числе расширение дискриминатора, добавление новых срезов (если срезы еще не закрыты) и нарезка внутри существующих срезов.

Правила изменения нарезки следующие:

• Правило = открыто можно изменить на правило = закрыто, а неупорядоченное можно изменить на упорядоченное)
• Если дискриминатор для элемента объявлен в родительском профиле, дочерние профили, ссылающиеся на этот элемент, должны либо объявить тот же дискриминатор, либо объявить новый дискриминатор, который включает содержание родительского дискриминатора.Т.е. могут быть добавлены дополнительные пути дискриминатора, но ни один из существующих путей не может быть удален.

Иногда необходимо разрезать данные, которые уже были разрезаны в базе profile - то есть создавать новые срезы внутри существующих срезов. Это называется «Повторная нарезка». Правила повторной нарезки следующие:

Когда вы нарезаете, вы определяете имя для каждого нового фрагмента. Имя должно быть уникальным для набора фрагментов профиля.Таким образом, если профиль A определяет элемент X с мощностью 0 .. *, а профиль B является производным от профиля A, то профиль B может:

1. наложить ограничение на X без имени - в этом случае профиль добавляет ограничения ко всем фрагментам X; или
2. создает ограничение для X с именем - в этом случае профиль описывает конкретный фрагмент на X, и ограничения применяются только к этому фрагменту; или
3. может делать и

Затем профиль C является производным от профиля B.Профиль C может делать следующее:

1. накладывает ограничение на X без имени - в этом случае профиль ограничивает все появления X; или
2. устанавливает ограничение для X с именем, отличным от того, которое используется в профиле B - в этом случае профиль описывает конкретный новый слайс на X, и ограничения применяются только к этому слайсу; или
3. создает ограничение для X с тем же именем, что и в профиле B - в этом случае профиль создает новые ограничения для среза, определенного в профиле B; или
4. некоторая комбинация вышеперечисленных опций

Примечание: профиль C может создавать правила, несовместимые с профилем B, и в этом случае нет набора экземпляров, которые могут быть действительны для профиля C.

В дополнение к вышесказанному, бывают случаи, когда профилю C необходимо дополнительно разрезать срез, определенный в B.В этом случае необходимо указать как имя оригинала slice из профиля B, а также для определения имени слоя, определенного в профиле C. Это делается путем разделения имен с помощью «/». Например, если Профиль B определяет срез «пример», и профиль C определяет срез «example / example1», тогда это считается срезом «example1» из примера среза. Этот процесс можно продолжать бесконечно, разделяя каждый слой имен нарезки символом «/». Этот шаблон также применим к @default: @ default / @ default.

5.1.0.14 Определения расширений

Определение расширения определяет URL-адрес, который идентифицирует расширение и который используется для ссылки на определение расширения, когда оно используется в ресурсе.

Определение расширения также определяет контекст, в котором может использоваться расширение (обычно конкретный путь или тип данных), а затем определяет элемент расширения, используя те же сведения, которые используются для профилировать структурные элементы, входящие в состав ресурсов.Это означает, что одно расширение может быть определен один раз и использоваться для разных ресурсов и / или типов данных, например нужно было бы только один раз определите расширение для «цвета волос», а затем укажите, что его можно использовать как для пациента, так и для практикующего.

Для дальнейшего обсуждения определения и использования расширений вместе с некоторыми примерами, см. Расширяемость.

5.1.0.14.1 Использование расширений в профилях

После определения расширение может использоваться в экземпляре ресурса. без какого-либо Профиля, заявляющего, что это может, должно или должно быть, но Профили могут использоваться для описания того, как используется расширение.

Чтобы фактически предписать использование расширения в экземпляре, список расширений по ресурсу нужно нарезать. Это показано в расширяемости примеры

Обратите внимание, что минимальная мощность расширения ДОЛЖНА быть допустимым ограничением. от минимальной мощности в определении расширения. если минимум количество элементов расширения равно 1, когда оно определено, оно может быть только обязательным когда он добавлен в профиль. Не рекомендуется - минимальная мощность расширения обычно должно быть 0.

5.1.0.15 Определения привязки

Закодированные элементы имеют привязки, которые связывают элемент с определением набор возможных кодов, которые может содержать элемент. Привязка идентифицирует определение набора возможных кодов и контролирует, насколько точно набор возможных кодов интерпретируется.

Набор возможных кодов является формальной ссылкой на ValueSet. ресурс, который может быть конкретной версией, или общая ссылка на некоторый веб-контент, определяющий набор коды.Второй наиболее уместен, когда набор значений определяется какой-то внешний стандарт (например, типы пантомимы). Как вариант, где привязка неполное (например, в стадии разработки), просто текстовое описание возможные коды могут быть предоставлены.

У привязок есть свойство, которое определяет, как строгие реализации должны использовать набор кодов. См. Сила связывания.

5.1.0.16 Сочетание специальной и стандартной терминологии

Ресурсы CodeSystem могут использоваться для переноса определений локальных коды (Пример) и ValueSets может смешивать комбинацию местных кодов и стандартных кодов (например,г. LOINC, SNOMED) или просто для выбора определенного набора стандартных кодов (примеры: LOINC, SNOMED, ​​RxNorm). Профили могут связываться с этими наборами значений вместо тех, которые определены в базовом спецификации, следуя этим правилам:

Сила привязки в базовой спецификации	Правила настройки в профилях
требуется	Набор значений может содержать только коды, содержащиеся в наборе значений, заданном спецификацией FHIR.
расширяемый	набор значений может содержать коды, которых нет в базовом наборе значений.Эти дополнительные коды НЕ ДОЛЖНЫ иметь то же значение, что и существующие коды в наборе базовых значений
предпочтительно	Набор значений может содержать все, что подходит для локального использования
пример	Набор значений может содержать все, что подходит для местного использования

Обратите внимание, что местные коды не так совместимы, как стандартные опубликованные кодовые системы (например, LOINC, SNOMED CT, поэтому предпочтительно использовать стандартные кодовые системы.

5.1.0.17 Изменение прочности связывания в профилях

Профиль может изменять терминологическую привязку элемента - как силу, так и набор значений - в пределах базовой структуры это сдерживает. В этой таблице приведены изменения, которые можно внести в силу связывания:

производный (поперек) основание (вниз)	требуется	расширяемый	предпочтительный	пример
требуется	да	нет	нет	нет
расширяемый	да	да	нет	нет
предпочтительно	да	да	да	нет
пример	да	да	да	да

Обратите внимание, что ограничивающий профиль может оставить силу связывания прежней и вместо этого изменить установленное значение.Каким бы ни был ограничивающий профиль делает, он не может сделать коды действительными, которые недопустимы в базовой структуре / профиле.

5.1.0.18 Должен поддерживать

Одно свойство, которое может быть объявлено в профилях, которое не объявлено в определениях ресурсов или типов данных, - «Обязательно поддерживать». Это логическое свойство. Если это правда, это означает, что системы, утверждающие, что соответствуют данному профилю, должны «поддерживать» элемент. Это отличается от количества элементов. Возможно иметь элемент с минимальной мощностью "0", но все же ожидать, что системы для поддержки элемента.

Значение слова «поддержка» не определяется базовой спецификацией FHIR, но может иметь значение правда в профиле. Когда профиль делает это, он также ДОЛЖЕН давать понять какая именно «поддержка» требуется. Примеры могут включать:

• Система должна иметь возможность сохранять и извлекать элемент
• Система должна отображать элемент пользователю и / или позволять пользователю захватить элемент через пользовательский интерфейс
• Элемент должен появиться в выходном отчете
• Элемент должен приниматься во внимание при выполнении поддержки принятия решений, вычислений или другой обработки
• и др.

Конкретное значение слова «Обязательная поддержка» для целей конкретного профиля ДОЛЖНО быть описано в элементе . определение , общий StructureDefinition.description или в другой документации для руководства по реализации, частью которого является профиль.

При создании профиля на основе другого профиля параметр Must Support может быть изменен с false на true, но не может быть изменен с true на false. Обратите внимание, что элемент, имеющий свойство IsModifier, не обязательно является «ключевым» элементом (например,г. один из важные элементы для использования ресурса), и при этом он не должен автоматически поддерживать - однако оба из этих вещей более вероятно, что это будет верно для элементов IsModifier, чем для других элементов.

5.1.0.19 Критерии поиска

Последнее, что могут сделать реализации, - это определить критерии поиска в дополнение к тем, которые определены в самой спецификации. Критерии поиска попадают в одну из четырех категорий:

1. Включение поиска по основным элементам, для которых не определены стандартные критерии поиска (например,г. поиск Наблюдение нормальным диапазоном)
2. Включение поиска по элементам, для которых уже определены стандартные критерии поиска, но с настраиваемыми правилами сопоставления; например похожий на звук поиск по имени практикующего
3. Включение поиска по определенному добавочному номеру
4. Включение поиска, который соответствует не отдельному элементу, а скорее комбинации элементов или вычислений для элемента; например поиск пациентов по возрасту
лет

Дополнительные параметры поиска можно определить с помощью ресурса SearchParameter.

5.1.0.20 Представление профилей

Когда эта спецификация описывает профиль, он представлен в 5 различных формах:

1. Сводка текста
2. Дифференциальный стол
3. Таблица снимков
4. Шаблон XML
5. Шаблон JSON

5.1.0.20.1 Текстовое резюме

Это краткий итог профиля - сочетание резюме автора и некоторого автоматически созданного суммарного содержания

5.1.0.20.2 Дифференциальная таблица

Это вид дифференциального отчета (см. Выше). Для контекста дополнительная информация, не относящаяся к разнице, также отображается частично прозрачно

5.1.0.20.3 Таблица снимков

Это вид снимка, созданного профилем (см. Выше). Информация представляет собой полное представление о том, что означает профиль

5.1.0.20.4 Шаблон XML

Еще нет

5.1.0.20.5 Шаблон JSON

Еще нет

5.1.0.21 Поддержка нескольких профилей

Может потребоваться, чтобы приложения поддерживали более одного профиля одновременно. Типичным примером может быть приложение EHR, которое требуется для поддержки профиль общего доступа к данным (например, DAF), а также должны поддерживать определенные профили для поддержки принятия решений с использованием тех же интерфейс.

Влияние поддержки двух наборов профилей зависит от того, используются ли ресурсы создаются или потребляются.Когда приложение создает контент, оно должен создавать контент, который соответствует обоим наборам профилей, то есть пересечение профилей. Когда приложение потребляет информацию, тогда он должен иметь возможность потреблять контент, который соответствует любому набору профили - то есть объединение профилей.

Поскольку приложения обычно потребляют и производят ресурсы одновременно, соответствие более чем одному профилю может быть невозможно, если только профили предназначены для высказываний на разных уровнях - и в приведенном выше случае это один из таких случаев, когда один профиль ориентирован на доступ к данным, происхождение, и доступность, другой профиль сосредоточен на клиническом содержании.

Соответственно, профили могут относиться друг к другу четырьмя различными способами. Каждый профиль можно рассматривать с точки зрения набора экземпляров, соответствующих профилю:

1. без перекрытия: нет экземпляров, соответствующих профилям A и B (технически пересечение профилей A и B является пустым набором)
2. частично перекрывается: некоторые экземпляры соответствуют как A, так и B, а другие соответствуют только A или B
3. один набор содержится в другом: все ресурсы, соответствующие A, соответствуют B, но только некоторые из тех, которые соответствуют B, соответствуют A (или наоборот)
4. идентичные наборы: все ресурсы, соответствующие A, также соответствуют B, а любые ресурсы, которые не соответствуют B, не соответствуют A

Профили можно сравнивать, чтобы определить их совместимость.Можно найти одно такое сравнение (нет - задача: внести это в сборку) между DAF и QICore. Обратите внимание, что это сравнение генерируется инструментами, находящимися в стадии разработки, и является чисто предварительным контент для демонстрации идеи сравнения профилей.

HL7 - ВРЕМЯ ПЕРЕДАЧИ

16.7.83 MSH - сегмент заголовка сообщения (2.14.9)

Сегмент MSH определяет цель, источник, место назначения и некоторые особенности синтаксиса сообщения.

Таблица атрибутов HL7 - MSH - Заголовок сообщения

16.7.83.1 Определения полей MSH (2.14.9.0)

16.7.83.2 Разделитель полей MSH-1 (ST) 00001 (2.14.9.1)

Определение: Это поле содержит разделитель между идентификатором сегмента и первым действительным полем, символы кодировки MSH-2. По сути, он служит разделителем и определяет символ, который будет использоваться в качестве разделителя для остальной части сообщения. Рекомендуемое значение | (124-й символ таблицы ASCII).

16.7.83.3 Символы кодировки MSH-2 (ST) 00002 (2.14.9.2)

Определение: Это поле содержит пять символов в следующем порядке: разделитель компонентов, разделитель повторения, escape-символ, разделитель подкомпонентов и символ усечения.~ \ & # (94, 126, 92, 38 и 35 ASCII соответственно). См. Раздел 2.5.4, «Разделители сообщений».

16.7.83.4 MSH-3 Отправка приложения (HD) 00003 (2.14.9.3)

Определение: это поле однозначно определяет отправляющее приложение среди всех других приложений в сети предприятия. Сетевое предприятие состоит из всех тех приложений, которые участвуют в обмене сообщениями HL7 внутри предприятия. Полностью определено сайтом. Пользовательская таблица 0361 - Приложение в главе 2C, Кодовые таблицы, используется как определяемая пользователем таблица значений для первого компонента.

Примечание. По соглашению с сайтом разработчики могут продолжать использовать определяемую пользователем таблицу 0300 - ID пространства имен в главе 2C, Таблицы кодов, для первого компонента.

16.7.83.5 MSH-4 Отправитель (HD) 00004 (2.14.9.4)

Определение: это поле дополнительно описывает отправляющее приложение, отправляющее приложение MSH-3. С преобразованием этого поля в тип данных HD, использование было расширено и теперь включает не только средство отправки, но и другие организационные объекты, такие как a) организационный объект, ответственный за отправку приложения; б) ответственное подразделение; c) идентификатор продукта или поставщика и т. д.Полностью определено сайтом. Пользовательская таблица 0362 - Возможности в главе 2C, Кодовые таблицы, используется в качестве идентификатора HL7 для пользовательской таблицы значений для первого компонента.

Примечание. По соглашению с сайтом разработчики могут продолжать использовать определяемую пользователем таблицу 0300 - ID пространства имен в главе 2C, Таблицы кодов, для первого компонента.

16.7.83.6 MSH-5 Получение приложения (HD) 00005 (2.14.9.5)

Определение: Это поле однозначно идентифицирует принимающее приложение среди всех других приложений в сети предприятия.Сетевое предприятие состоит из всех тех приложений, которые участвуют в обмене сообщениями HL7 внутри предприятия. Полностью определенная пользователем таблица 0361 - Приложение в главе 2C, Кодовые таблицы, используется в качестве идентификатора HL7 для определяемой пользователем таблицы значений для первого компонента.

Примечание. По соглашению с сайтом разработчики могут продолжать использовать определяемую пользователем таблицу 0300 - ID пространства имен в главе 2C, Таблицы кодов, для первого компонента.

16.7.83.7 МСХ-6 Приемное устройство (HD) 00006 (2.14.9.6)

Определение: это поле определяет приложение-получатель среди нескольких идентичных экземпляров приложения, выполняемого от имени разных организаций. Пользовательская таблица 0362 - Возможности в главе 2C, Кодовые таблицы, используется в качестве идентификатора HL7 для пользовательской таблицы значений для первого компонента. Полностью определено сайтом.

Примечание. По соглашению с сайтом разработчики могут продолжать использовать определяемую пользователем таблицу 0300 - ID пространства имен в главе 2C, Таблицы кодов, для первого компонента.

16.7.83.8 MSH-7 Дата / время сообщения (DTM) 00007 (2.14.9.7)

Определение: Это поле содержит дату / время, когда система-отправитель создала сообщение. Если часовой пояс указан, он будет использоваться во всем сообщении как часовой пояс по умолчанию.

Примечание: это поле было обязательным в версии 2.4. Сообщения с версиями до 2.4 не обязательны для заполнения этого поля. Это использование поддерживает обратную совместимость.

16.7.83.9 MSH-8 Безопасность (ST) 00008 (2.14.9.8)

Определение: В некоторых приложениях HL7 это поле используется для реализации функций безопасности. Его использование еще не уточняется.

16.7.83.10 MSH-9 Тип сообщения (MSG) 00009 (2.14.9.9)

Определение: это поле содержит тип сообщения, событие запуска и идентификатор структуры сообщения для сообщения.

Допустимые значения для кода типа сообщения см. В таблице 0076 HL7 - Тип сообщения в главе 2C, Таблицы кодов. Эта таблица содержит такие значения, как ACK, ADT, ORM, ORU и т. Д.

Допустимые значения для триггерного события см. В таблице 0003 HL7 - Тип события в главе 2C, Таблицы кодов. Эта таблица содержит такие значения, как A01, O01, R01 и т. Д.

Допустимые значения для структуры сообщения см. В таблице 0354 HL7 - Структура сообщения в главе 2C, Таблицы кодов. Эта таблица содержит такие значения, как ADT_A01, ORU_R01, SIU_S12 и т. Д.

Принимающая система использует это поле для распознавания сегментов данных и, возможно, приложения, которому следует направить это сообщение.Для определенных запросов, которые могут иметь более одного типа события ответа, второй компонент в ответном сообщении может изменяться, чтобы указать тип события ответа. См. Обсуждение вариантов запроса отображения в главе 5.

16.7.83.11 MSH-10 Идентификатор сообщения (ST) 00010 (2.14.9.10)

Определение: Это поле содержит номер или другой идентификатор, который однозначно идентифицирует сообщение. Принимающая система передает этот идентификатор обратно отправляющей системе в сегменте подтверждения сообщения (MSA).

16.7.83.12 Идентификатор обработки MSH-11 (PT) 00011 (2.14.9.11)

Определение: это поле используется для решения, обрабатывать ли сообщение, как определено в Правилах обработки приложения HL7 (уровень 7).

16.7.83.13 Идентификатор версии MSH-12 (VID) 00012 (2.14.9.12)

Определение: это поле сопоставляется принимающей системой со своей собственной версией, чтобы убедиться, что сообщение будет правильно интерпретировано. Начиная с версии 2.3.1, в нем есть два дополнительных компонента «интернационализации» для использования международными филиалами HL7.Это тип данных CE (с использованием кодов стран ISO, где это необходимо), который представляет филиал HL7. Используется, если у аффилированного лица HL7 есть более одной «локальной» версии, связанной с одной версией для США. Имеет тип данных CE, поскольку значения в таблице различаются для каждого аффилированного лица HL7. Допустимые значения см. В HL7 Table 0104 - Version ID в главе 2C, Code Tables.

16.7.83.14 Последовательный номер MSH-13 (NM) 00013 (2.14.9.13)

Определение: Ненулевое значение в этом поле означает, что используется протокол порядковых номеров.Это числовое поле увеличивается на единицу для каждого последующего значения.

16.7.83.15 MSH-14 Указатель продолжения (ST) 00014 (2.14.9.14)

Определение: Это поле используется для определения продолжений в зависимости от приложения.

Это поле имеет значение только отправитель фрагментированного сообщения.

16.7.83.16 MSH-15 Тип подтверждения приема (ID) 00015 (2.14.9.15)

Определение: Это поле определяет условия, при которых подтверждения приема должны быть возвращены в ответ на это сообщение.Требуется для расширенного режима подтверждения. См. Действительные значения в таблице 0155 HL7 - Условия принятия / подтверждения приложения в главе 2C, Таблицы кодов.

16.7.83.17 MSH-16 Тип подтверждения приложения (ID) 00016 (2.14.9.16)

Определение: Это поле содержит условия, при которых подтверждения приложения должны быть возвращены в ответ на это сообщение. Требуется для расширенного режима подтверждения.

Допустимые значения для типа подтверждения приема MSH-15 и типа подтверждения приложения MSH-16 см. В таблице 0155 HL7 - Условия принятия / подтверждения приложения в главе 2C, Таблицы кодов.

Примечание. Если тип подтверждения MSH-15-accept и тип подтверждения MSH-16-application опущены (или оба равны нулю), используются исходные правила режима подтверждения.

16.7.83.18 Код страны (ID) MSH-17 00017 (2.14.9.17)

Определение: Это поле содержит страну происхождения сообщения. Он будет использоваться в первую очередь для указания элементов по умолчанию, таких как номиналы валюты. Используемые значения соответствуют стандартам ISO 3166, .. Таблица ISO 3166 имеет три отдельные формы кода страны: HL7 указывает, что для кода страны следует использовать трехзначную (буквенную) форму.

См. Внешнюю таблицу 0399 - Код страны в главе 2C, Таблицы кодов, для 3-символьных кодов, определенных в ISO 3166-1.

16.7.83.19 Набор символов MSH-18 (ID) 00692 (2.14.9.18)

Определение: Это поле содержит набор символов для всего сообщения. Допустимые значения см. В таблице 0211 HL7 - Альтернативные наборы символов в главе 2C, Таблицы кодов.

В сообщении HL7 используется поле «Набор символов MSH-18» для указания используемых наборов символов. Допустимые значения для этого поля указаны в HL7 Таблица 0211 - Альтернативные наборы символов.Набор символов MSH-18 может быть оставлен пустым или может содержать одно или несколько значений, разделенных разделителем повторений. Если поле оставлено пустым, используемый набор символов считается 7-битным набором ASCII, от десятичного числа от 0 до 127 (от 00 до 7F в шестнадцатеричном). Это значение по умолчанию также может быть явно указано как ASCII.

В сообщении можно использовать более одного набора символов. Первое появление MSH-18, если оно предоставлено, ДОЛЖНО указывать кодировку сообщения по умолчанию. Второй и последующие вхождения набора символов MSH-18 используются для указания дополнительных используемых наборов символов.

Повторения этого поля для указания различных наборов символов применяются только к полям с типами данных FT, ST и TX. См. Также раздел 2.7.2, «Управляющие последовательности, поддерживающие несколько наборов символов».

Любая система кодирования, однобайтовая или многобайтовая, может быть указана в качестве кодировки символов по умолчанию в наборе символов MSH-18. Если кодировка по умолчанию отличается от 7-битного ASCII, сайты должны задокументировать это использование в динамическом профиле соответствия или другом соглашении о реализации.Это особенно эффективно для содействия взаимодействию между странами, принадлежащими к разным аффилированным лицам HL7, ограничивая при этом количество тестов, необходимых для определения кодировки сообщения.

Используя встроенные языковые функции для обработки строк и символов, синтаксические анализаторы и приложения не должны беспокоиться о том, используется ли однобайтовый или двухбайтовый набор символов, при условии, что он применяется ко всему сообщению. Использование встроенной функции для извлечения четвертого СИМВОЛА всегда дает символ-разделитель полей, независимо от набора кодировки.С другой стороны, если синтаксический анализатор смотрит на четвертый БАЙТ, он ограничивается однобайтовыми наборами символов, поскольку четвертый байт будет содержать 8 младших битов символа S в двухбайтовой системе.

Примечание. При описании правил кодирования в этом стандарте всегда используется позиция символа, а не смещение байта. Точно так же сравнения следует проводить на символьных значениях, а не на их байтовых эквивалентах. По этой причине символы-разделители всегда должны иметь представление в стандартном 7-битном наборе символов ASCII, независимо от фактического используемого набора символов, чтобы можно было выполнить поиск символа CR (возврат каретки).

• , если поле не оценивается, следует использовать набор однобайтовых символов по умолчанию (ASCII («ISO IR6»)). В сообщении нельзя использовать другие наборы символов.

• , если поле повторяется, но первый элемент имеет значение NULL (т.е. присутствует, но не имеет значения), однобайтный ASCII («ISO IR6») считается набором символов по умолчанию.

• элементы в оставшейся части последовательности (т.е. элементы 2..n) представляют собой альтернативные наборы символов, которые могут использоваться.

Для получения справочной информации о наборах символов и кодировках читатель может обратиться к следующим источникам:

• Технический отчет Unicode № 17 - Модель кодировки символов (http://www.unicode.org/unicode/reports/tr17/)

• Extensible Markup Language (XML) 1.0 (второе издание), раздел F Автоопределение кодировок символов (http://www.w3.org/TR/REC-xml#sec-guessing)

16.7.83.19.1 Алфавитные языки, отличные от английского (2.14.9.18.1)

Первое появление набора символов MSH-18 может ссылаться на набор символов, отличный от 7-битного ASCII. Западные алфавитные языки, отличные от английского, поддерживаются серией кодировок символов ISO 8859. Например, если набор символов MSH-18 имеет значение 8859/1, в сообщении используется набор символов ISO, обычно известный как «8-битный ASCII». Сюда входят все значения от десятичного 0 до десятичного 127 (шестнадцатеричное от 00 до шестнадцатеричного 7F), плюс еще 128 значений от десятичного числа 128 до десятичного числа 255 (шестнадцатеричное от 80 до шестнадцатеричного FF).Последние значения включают латинские буквы с ударением, используемые в распространенных западноевропейских языках, а также некоторые символические значения, такие как знак абзаца (¶) и символ товарного знака (?).

Другие наборы символов ISO в серии 8859 поддерживают нелатинские наборы символов. Например, набор символов MSH-18 может иметь значение 8859/2, чтобы указать кодировку символов по умолчанию, используемую в Восточной Европе, а 8859/6 указывает на использование арабского алфавита.

Наборы символов ASCII и ISO позволяют указать любой символ в одном байте.

16.7.83.19.2 Неалфавитные языки (2.14.9.18.2)

HL7 Таблица 0211 включает значения для языков, в которых не используются алфавиты. К ним относятся идеографические письменные языки, такие как набор японских графических символов, который указан как ISO IR87.

Существуют системы неалфавитного кодирования, для которых таблица 0211 HL7 не содержит конкретных записей. Один из них - набор символов традиционного китайского языка CNS 11643, который используется на Тайване. Однако этот набор символов может быть закодирован с использованием стандарта Unicode, значение которого указано в HL7 0211.

Стандарт Unicode (который теперь согласован с ISO 10646) разрешает спецификацию многобайтовых символов в гораздо большем диапазоне, чем это доступно в однобайтовых наборах символов ASCII или ISO. Unicode Version 3.1 (http://www.unicode.org) включает почти 100 000 символов, включая множество китайских, японских и корейских иероглифов. Это особенно ценно для разработчиков, которым необходимо кодировать сообщения более чем одним набором символов, например, чтобы обеспечить возможность использования как буквенных, так и идеографических символов.

Системы неалфавитного кодирования не ограничивают длину символов одним байтом. Unicode включает три формы кодирования, которые позволяют использовать несколько байтов для кодирования сообщения. Наиболее гибкой формой кодировки Unicode является UTF-8, в которой используются старшие биты для указания количества байтов (от одного до шести), используемых для кодирования каждого символа.

Интересно, что Unicode UTF-8 включает 7-битный набор символов ASCII как однобайтовые коды. Это означает, что сообщение, закодированное в 7-битном ASCII, может быть отправлено адресату с использованием Unicode UTF-8 без каких-либо изменений.

16.7.83.20 MSH-19 Основной язык сообщений (CWE) 00693 (2.14.9.19)

Определение: Это поле содержит основной язык сообщения. Коды взяты из ISO 639.

16.7.83.21 MSH-20 Схема обработки альтернативного набора символов (ID) 01317 (2.14.9.20)

Определение: Когда используются любые альтернативные наборы символов (как указано во второй или более поздних итерациях набора символов MSH-18), и если требуется какая-либо особая схема обработки, этот компонент должен указать используемую схему в соответствии с таблицей 0356 HL7 - Альтернативная схема обработки набора символов, как определено в главе 2C, Таблицы кодов.

16.7.83.22 Идентификатор профиля сообщения (EI) MSH-21 01598 (2.14.9.21)

Определение: Сайты могут использовать это поле для подтверждения соответствия профилю сообщения или ссылки на него. Профили сообщений содержат подробные объяснения грамматики, синтаксиса и использования конкретного сообщения или набора сообщений. См. Раздел 2B, «Соответствие с использованием профилей сообщений».

Повторение этого поля обеспечивает большую гибкость при создании и присвоении имен профилям сообщений. Используя повторение, это поле может идентифицировать набор профилей сообщений, которым соответствует сообщение.Например, первое повторение может ссылаться на профиль сообщения поставщика. Второй может ссылаться на профиль другого совместимого поставщика или более позднюю версию профиля первого поставщика.

Начиная с версии 2.5, идентификаторы профиля сообщения HL7 могут использоваться для заявлений о соответствии и / или для систем публикации / подписки. См. Разделы 2B.1.1 «Идентификатор профиля сообщения» и 2.B.1.2 «Темы публикации / подписки профиля сообщения» для получения подробной информации об идентификаторах профиля сообщения. См. Разделы 2.Подробные сведения об идентификаторах статического определения приведены в B.4.1, «Идентификатор статического определения» и в 2.B.4.2, «Темы публикации / подписки статического определения».

До версии 2.5 это поле называлось «Идентификатор заявления о соответствии». Для обратной совместимости здесь можно использовать идентификатор заявления о соответствии. Примеры использования заявлений о соответствии приведены в главе 5 «Запрос».

16.7.83.23 MSH-22 Ответственная организация, отправляющая (XON) 01823 (2.14.9.22)

Определение: бизнес-организация, которая отправила сообщение и несет ответственность за его содержание.

В настоящее время MSH предоставляет поля для передачи как отправляющих / принимающих приложений, так и средств (MSH.3 - MSH.6). Однако эти уровни организации не обязательно относятся или подразумевают юридическое лицо, такое как бизнес-организация. Таким образом, несколько юридических лиц (организаций) могут использовать одно сервисное бюро с одними и теми же идентификаторами приложений и объектов. Другой уровень детализации необходим для разграничения различных организаций, использующих одно и то же бюро обслуживания.

Таким образом, поле "Ответственная организация-отправитель" предоставляет полную картину от уровня приложения до уровня бизнеса в целом.Деловая организация представляет собой юридическое лицо, ответственное за содержание сообщения.

Пример использования № 1: Централизованная система, отвечающая за регистрацию и мониторинг случаев инфекционных заболеваний, обеспечивает соблюдение строгого протокола аутентификации с внешними приложениями, которые были сертифицированы для доступа к ее информационной базе. Чтобы разрешить обмен сообщениями, централизованная система требует, чтобы внешние приложения предоставляли идентификационные данные бизнес-организации, отправляющей сообщение (отправляющая ответственная организация), организации, которой оно отправляет сообщение (принимающая ответственная организация, в данном случае «владелец» "системы инфекционных заболеваний), сетевой адрес, с которого было отправлено сообщение (Сетевой адрес отправителя), сетевой адрес, на который передается сообщение (Сетевой адрес приема).Организация, ответственная за защиту информации, хранящейся в системе борьбы с инфекционными заболеваниями, требует такой аутентификации из-за конфиденциального характера информации, которую она содержит.

16.7.83.24 MSH-23 Принимающая ответственная организация (XON) 01824 (2.14.9.23)

Определение: Деловая организация, которая является предполагаемым получателем сообщения и несет ответственность за действия в соответствии с данными, передаваемыми транзакцией.

Это поле имеет то же обоснование, что и ответственная организация-отправитель, за исключением роли ответственной организации-получателя.Принимающая организация несет юридическую ответственность за действия в соответствии с информацией в сообщении.

См. Вариант использования MSH-22 выше.

16.7.83.25 MSH-24 Сетевой адрес отправки (HD) 01825 (2.14.9.24)

Определение: Идентификатор местоположения в сети, откуда было передано сообщение. Идентифицируется OID или текстовой строкой (например, URI). Читателя отсылают к «Отчету объединенной группы интересов W3C / IETF по планированию URI: унифицированные идентификаторы ресурсов (URI), URL-адреса и универсальные имена ресурсов (URN): пояснения и рекомендации».

Как и в случае с организацией, ответственной за отправку / получение, сетевой адрес отправителя обеспечивает более подробную картину источника сообщения. Эта информация ниже уровня приложения, но часто бывает полезной / необходимой для целей маршрутизации и идентификации. Это поле следует заполнять только в том случае, если базовый протокол связи не поддерживает идентификацию отправляющих сетевых местоположений.

Между партнерами по обмену сообщениями должно существовать соглашение об определенных значениях и использовании.Пример использования:

Доктор Гиппократ работает в «Клинике хорошего здоровья» (центр отправки) с портативным компьютером, на котором установлено приложение XYZ (приложение отправки). Ему нужно поговорить с провинциальной аптечной системой. Он набирает номер и получает сетевой адрес. Затем он отправляет сообщение в аптечную систему, которая передает ему ответ. Поскольку в базовом сетевом протоколе нет места для передачи сетевых адресов отправителя и получателя, он требует, чтобы эти адреса присутствовали в известной позиции в полезной нагрузке. .IPv6 |

16.7.83.26 MSH-25 Получение сетевого адреса (HD) 01826 (2.14.9.25)

Определение: Идентификатор местоположения в сети, куда было передано сообщение. Идентифицируется OID или текстовой строкой (например, URL).

Аналогичен сетевому адресу отправителя, но в роли получателя.

Это поле следует заполнять только в том случае, если основной протокол связи не поддерживает сетевые местоположения, принимающие идентификационные данные.

HL7 Tutorial: HL7 Message Types

HL7 Message Types Tutorial

Типы сообщений HL7 описывают цель сообщения HL7.

Третье видео из серии руководств по обмену сообщениями HL7, где мы исследуем типы сообщений HL7. Узнайте, как работать с различными типами сообщений HL7, и определите различные компоненты, используемые для определения сообщения. Подготовьтесь к интеграции с HL7, работайте с инструментами, чтобы понять каждый тип сообщения hl7, который встречается на вашем пути.

Вернуться в каталог учебников

Посмотрите часть 1: Что такое HL7 или часть 2: Структура сообщения HL7

Стенограмма видео

Типы сообщений HL7 - Урок 3 по HL7:

Здравствуйте и добро пожаловать в это третье видео из серии руководств по обмену сообщениями HL7, в которых основное внимание уделяется:

Типы сообщений HL7 для MSH-9.

Поскольку HL7 разработан для работы со многими различными секторами индустрии медицинского программного обеспечения, неудивительно, что для выражения разных наборов информации необходимы разные типы сообщений.

Тип сообщения имеет решающее значение для фильтрации сообщений, не относящихся к конкретному приложению.

Если мы посмотрим на примеры сообщений HL7 Soup, мы увидим указание того, о чем идет речь.

Заголовки, такие как «Уведомление о документе», «Направление пациента» и «Зарегистрировать пациента», четко указывают на предполагаемое использование этого сообщения, но откуда HL7 Soup узнает об этом - что еще более важно, как вы можете узнать это, просматривая сообщение.

Ну, всегда на одном месте - МСХ-9. Поработав с HL7 какое-то время, вы обнаружите, что это легко, но если вы новичок в этом, вы всегда можете щелкнуть правой кнопкой мыши заголовок типа сообщения, и вы сразу перейдете к нему.В сообщении написан код A04.

К счастью, в HL7 Soup есть удобный раскрывающийся список, который поможет вам. Прокрутка этого списка дает вам каталог всех типов сообщений, поддерживаемых HL7.

Стоит отметить, что я просматриваю только первый компонент MSH-9. Это просто раздел ADT, а не часть A04.

Небольшое примечание: в отличие от большинства типов сообщений HL7 описание сообщения ADT не является интуитивно понятным.Фактически это означает «Прием, выписка и перевод», но каждый, кто работает с HL7, просто называет это ADT.

Настройка первого компонента помогает фильтровать то, что доступно для второго компонента, MSH-9.2, «Тип события». Вот настоящая мельчайшая подробность того, что делает это сообщение. A04 - это особая часть сообщения, в которой говорится «зарегистрировать пациента». Итак, мы видим, что описание MSH-9.2 на самом деле является тем, что HL7 Soup использует для представления сообщения.

Компонент MSH-9.1 предоставил нам фильтр, чтобы мы видели только события типа ADT в этом раскрывающемся списке. Итак, все типы событий, которые мы здесь видим, предназначены только для типа сообщения ADT. При желании вы можете использовать сетку сегментов справа, чтобы просмотреть полный список MSH-9.2 целиком - как вы можете видеть; это довольно большой и исчерпывающий список. Поиск в этом списке может быть очень эффективным методом поиска сообщения, соответствующего вашим потребностям.ADT_A01 имеет третий компонентный раздел, MSH-9.3, который, кажется, ничего не добавляет к типу сообщения, кроме путаницы. Это событие типа сообщений A04 или A01? Ответ очень прост: это A04, но структура сообщений такая же, как и у A01. Структура сообщения вместе с версией сообщения в MSH-12 позволяет компьютерному программному обеспечению проверять, соответствует ли сообщение определенной структуре, и может предотвратить обработку плохо сформированных сообщений HL7 в их системе.

Поскольку многие из сообщений A0x имеют точно такие же требования к составу, MSH-9.3 создает способ уменьшения требуемого размера определения схемы, позволяя различным типам сообщений совместно использовать идентичную структуру.

Чтобы просмотреть структуру текущего сообщения, просто щелкните имя типа сообщения. Здесь вы можете увидеть каждый тип сегмента, который подходит для этого типа сообщения. Например, вы можете увидеть, что для этого сообщения требуется ровно 1 PID или раздел сведений о пациенте, но может быть 0 или более сведений о NK1 или ближайших родственниках.

Вы также можете видеть, что некоторые сегменты объединены в группы.Например, IN1 или детали страхования также могут быть дополнены IN2, IN3 и сегментом ROL, предоставляющим дополнительные детали.

Также стоит отметить, что краткое описание каждого из сегментов доступно, если навести курсор мыши на код сегмента.

Помните, что вы можете загрузить бесплатную 30-дневную пробную версию HL7 Soup с сайта www.HL7Soup.com, которая поможет вам пройти через эту серию руководств.

Если эти руководства помогли вам, сделайте мне одолжение и нажмите «Нравится».Вы также можете подписаться на этот канал, чтобы получать уведомления о выходе новых.

Комментарии всегда приветствуются. В ближайшее время у меня будут новые видео, почему бы не отправить мне сообщение и сообщить, что бы вы хотели, чтобы мое следующее видео было одним из них.

Скачать 30-дневную бесплатную пробную версию HL7 Soup

PPT - NIST HL7 Conformance Testing Framework Презентация PowerPoint, скачать бесплатно

NIST HL7 Conformance Testing Framework Продвижение соответствия HL7 для улучшения медицинского обслуживания Джастин Манвейлер Колледж Уильяма и Мэри, класс 2007 г. Компьютерные науки OU: ITL Division: SDCT ( 897) Советник: Роб Снелик Студенческий коллоквиум SURF NIST - Гейтерсбург, Мэриленд 8-10 августа 2006 г.

Focus • Текущее состояние ИТ в здравоохранении • Стандарт обмена сообщениями HL7 • Роль NIST • Персональная работа

Мотивация • Безопасность: есть много возможностей для улучшения… • До 98 000 смертей в США в год из-за предотвратимых ошибок (по данным Института медицины) • Простое наличие медицинских ИТ не решает проблему • Отсутствие связи между различными системами • Потребность в совершенствование информационных систем и систем данных • Цель Строгие стандарты информатики (обеспечивается стандартом HL7) Правильное внедрение (облегчается b y NIST) Реализация преимуществ возможна с помощью ИТ в области здравоохранения (улучшенное обслуживание) + =

Уровень здоровья 7 (HL7) Стандарт • Обеспечивает обмен ключевыми данными здравоохранения • Стандарт обмена клиническими и административными сообщениями • Примеры типов сообщений: заказ лаборатории, отчет запрос, транспортировка пациентов • Широкое базовое использование • 90% больниц в США, международное использование растет • Расширенное соблюдение требований приведет к… • Превосходному качеству обслуживания • Повышению безопасности пациентов • Снижению затрат

Главный недостаток HL7: сложность • Универсальность проблемный дизайн • Требуется широкая поддержка • Попытки учесть большинство бизнес-кейсов • Чрезвычайно большой • Множество дополнительных функций • Системы, которые сложно внедрить / отладить • Установка Plug-and-play невозможна • Описывается как «полный хаос» • Сложность ограничивает эффективность

Ответ: Профили сообщений • Разрешить настройку / упрощение HL7 • Для части Простая реализация • Ограничьте область действия управляемым размером • Укажите дополнительные конструкции • Путь к тестированию на соответствие • Функциональная совместимость системы требует строгого соответствия профиля каждой конечной точке • Критически важна проверка соответствия

Тип сообщения Типы сообщений События ACK ADR ADT BAR CRM CSU DFT DOC DSR EAC EAN EAR EDR EQQ ERP ESR ESU INR INU LSR LSU MCF MDM MFD MFK MFN MFQ MFR NMD NMQ NMR OMD OMG OML OMN OMP OMS ORD ORF ORG ORL ORM ORM ORN ORP ORR ORS ORS ORU OSQ OSR OUL PEX PGL PIN PPV PRM PRR PTR QBP QCK QCN QRY QSB QSX QVR RAR RAS RCI RCL RDE RDR RDS RDY REF RER RGV ROR RPA RPI RPL RPR RQA RQC RQI RQP RQQ RRA RRD RRE RRG RRI SS RSP SIU TB SPQ SQM VXQ VXR VXU VXX A01 A02 A03 A04 A05 A06 A07 A08 A09 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A37 A38 A38 A46 A47 A48 A49 A50 A51 Профиль сообщения - ADT ^ A01 Профиль сообщения HL7 M Структура сообщения MSH MSH EVN Сегменты / Группы сегментов: EVN - Количество элементов (мин., макс.) PID PID... ... NK1 NK1 NK1 NK1 NK1 NK1 NK1 NK1 NK1 NK1 PV1 PV1 ... ... Поля / компоненты: - Использование поля (необязательно) PV2 PV2 (R, RE, C, CE, X) - Мощность (макс. OBX OBX повторяется) AL1 AL1 - Наборы значений / Кодирование ... ... система - Описания Сложность профиля Необходимость создания динамических тестов • Тестирование должно быть специфичным для профиля • Текущая практика: вручную, дорого • Наборы тестов создаются вручную • Plug- Функциональная совместимость and-play зачастую является непомерно высокой.

Роль NIST: средство создания сообщений • Создано под руководством ведущего ученого Роба Снелика (подразделение 897) • Генератор динамических тестов • Создает набор тестовых сообщений • На основе системы конкретный профиль • Сформируйте индивидуальный комплект тестирования Real System ER7 2. I…

Персональная работа Поддержка проекта Message Maker.• Инфраструктура валидации • Поддержка валидации профиля • Поддержка валидации сообщений • Базовая прямая проверка соответствия сообщения стандарту • Цепочка проверки сообщения стандарту • Проверка сообщения профиля • Проверка соответствия профиля стандарту

Используемые технологии Многие технологии XML используются для проверки, поскольку сообщения HL7 могут быть выражены как XML. Профили всегда в XML. • XML: расширяемый язык разметки • По структуре похож на HTML • Способ хранения и описания данных • Java: объектно-ориентированный язык программирования • DOM: представление XML в виде древовидной структуры данных • XMLBeans: привязка типов данных Java к XML • XSLT: преобразование XML-документов • XML-схема: правильное определение структуры документа. HL7 XML-кодированные сообщения. Преобразование XML-представлением можно легко управлять.I…

Стратегия проверки профиля Проверка соответствия профиля стандарту XML Профиль HL7 ER7 <Имя поля = "Кодирующие символы" <Ссылка> 2.16.9.2

Стратегия проверки сообщений Базовая прямая проверка на соответствие стандарту сообщения Когда профиль не существует для проверки на соответствие , Схемы, предоставленные HL7, используются для выполнения базовой проверки.I… Отчет о проверке интерпретатора нарушения схемы

Стратегия проверки сообщений Проверка профиля сообщения в профиль XLST Transformer XML Уточнение профиля HL7 с помощью модификации DOM ER7 2.I… Отчет о проверке интерпретатора нарушения схемы

Отчет о проверке сообщений Пример раздела с ошибкой отчета проверки XML-сообщения. Отчеты предоставляют максимально подробную информацию об обнаруженных ошибках. … / HL7v2xConformanceProfile / HL7v2xStaticDef / Segment [@ Name = 'MSH'] / Поле [10] (/ *: ADT_A01 / *: MSH) [1] / *: MSH.10 ((/ *: ADT_A01 / *: MSH) [1] / *: MSH.10) [2] Недопустимое содержание .... < / schema> В поле «Идентификатор управления сообщением» обнаружена ошибка количества элементов.Элемент должен появляться в экземпляре сообщения хотя бы 1 раз и не более 1 раз. … Название ошибки (классификация) Местоположение ошибки Текстовое описание

Преимущества платформы тестирования Message Maker Влияние: • Набор ручных тестов • тесты, необходимые для каждого профиля • написаны индивидуально • кропотливая работа • высокая стоимость • часто тесты не выполняются Профиль сообщения Создайте свой собственный ($$$) Используйте Message Maker или • Message Maker Test Suite • тесты, необходимые для каждого профиля • автоматически генерируются • простота • низкая стоимость • повышает вероятность выполнения тестов HL7 Стандартная цель: набор тестов Проверка профиля сообщения Проверка личного рабочего хаоса Соглашение о возможности тестирования Возможность взаимодействия с проверкой

Благодарности • Моя группа, особенно: • Мой советник Роберт Снелик • Сидней Хенрард • Консультанты SURF ITL • Тим Боланд • Ларри Рикер • Ивелисс Авилес

PPT - HL7 V2 Руководство по внедрению Предложение инструмента для разработки Презентация PowerPoint

Руководство по внедрению HL7 V2 Предложение инструмента для создания Роберт Снелик Национальный институт стандартов и технологий 6 октября 2010 г. Контактное лицо: rsnelick @ nist.gov

Недостатки руководств по внедрению V2 • Каждое руководство имеет свой собственный стиль, формат, терминологию и интерпретацию концепций • Например, интерпретация конструкций соответствия не универсальна • Требования соответствия написаны на английском языке и часто в виде встроенных комментариев • Трудно создать машинно-обрабатываемое представление руководства по внедрению • Текущий процесс заключается в создании документа на английском языке, а затем создании профиля соответствия • Использование MWB для создания профиля соответствия XML • Часто профиль соответствия не создается • Профиль соответствия HL7 XML не отражает полный набор требований, указанных в руководстве по внедрению • Неоднозначные утверждения, которые трудно преобразовать в конкретные требования соответствия • Подход, план и требования к тестированию отсутствуют • Руководства по внедрению не содержат ссылок и рекомендаций по тому, как следует тестировать требования соответствия Авторская Обзор инструмента • Обеспечивает поддержку для создания согласованного («стандартизированного») руководства по внедрению HL7 V2 • Принципы и профиль соответствия HL7 V2 являются основой • Явно определяют требования соответствия, которые могут обрабатываться автоматически • Ограничения профиля соответствия HL7 V2 • Ограничения набора значений • Условные ограничения • Другие ограничения • Инструмент разработки поддерживает внутреннее представление определения сообщения и ограничений • Ограничения / требования соответствия должны быть указаны таким образом, чтобы их можно было обрабатывать / тестировать автоматически • Публикует руководство по внедрению английской версии • Работайте наоборот; определить ограничение в инструменте  опубликовать IG • Изменения, внесенные в инструмент и переизданные • Предварительно определенный каркас руководства по внедрению • Думайте об этом как о «Super MWB» • Создан на основе вывода MWB (т. е.e., XML Conformance Profile) • Добавить методологию и возможности, недоступные в MWB

Текущий IG Authoring и процесс тестирования NIST² Validation Tool Conformance Profile (XML) ¹ Create Implementation Guide English Document Manual Value Sets (XML) MWB Файл контекста проверки спецификации (XML) Руководство по внедрению на английском языке Библиотека таблицы генератора ограничений документа (XML) Файл контекста проверки конкретного тестового случая (XML) ³ Библиотека таблиц генератора ограничений (XML) ¹ Часто не создается; NIST автоматически создает профиль соответствия по умолчанию и добавляет ограничения для конкретного варианта использования в контексте проверки.Текущее тестирование NIST для сертификации значимого использования является примером. ² Это текущий подход NIST. Это может отличаться в других организациях. ³ Тестирование условных требований осуществляется с помощью наборов данных и динамического «профиля», которые записываются в электронную таблицу и отображаются в качестве контекста проверки

HL7 V2 Руководство по внедрению Инструмент разработки • Инструмент графического интерфейса пользователя • Предоставляет шаблонный шаблон • Соответствие раздел терминологии и значения • Динамическая модель (взаимодействие сообщений) • Статическая модель (макет сообщения и ограничения) • Определения набора значений • Маркированные требования соответствия • Требования, не отраженные в профиле соответствия XML, e.g., подробности условного условия • Описание интерпретации валидации требований соответствия • Инфраструктура стандартной модели ограничений • Экспорт письменного руководства по реализации на английском языке • Экспорт профиля сообщения и дополнительных документов по ограничению соответствия

Структура и формат руководства по внедрению скелета HL7 V2 Руководство по внедрению Заголовок • Введение и обзор • Определите подразделы шаблона Определения наборов значений • Определения конструкций соответствия и интерпретации проверки • Включая объяснение того, как тестируются конструкции соответствия • Адаптировано из сообщений примеров профиля соответствия HL7 • Извлеченный список требований соответствия • Возможность обработки с помощью инструментов • Описание динамического поведения • Разработка формата для автоматической обработки • Макет определения статического сообщения • Создан с использованием профиля соответствия XML или внутреннего представления определения сообщения • Столбец для описания утверждения и помеченного формата, достаточного для автоматическая обработка • Связанные файлы • Профиль соответствия XML • Библиотека таблиц XML • Определения условных ограничений XML • Определения статических ограничений XML (форматы и т. д.) ) Общие ограничения транзакций профиля соответствия (XML) (например,g., IG, TF или пользовательский ввод) ¹ Библиотека таблиц TWB (XML) Предоставляет список ограничений соответствия, не зафиксированных в профиле соответствия Генератор ограничений HL7 v2 Стандартные наборы значений Спецификация Файл контекста проверки (XML) HL7 V2 Руководство по внедрению Руководство по внедрению скелета Английский Документ. Риск заключается в том, что MWB не будет поддерживаться в дальнейшем, что означает, что инструмент разработки должен будет встроить функциональность профилирования MWB. По возможности мы хотим этого избежать. TWB = Table Workbench, инструмент для создания, организации и управления файлами библиотеки таблиц.Обратите внимание, что MWB поддерживает таблицы, но его необходимо обновить для поддержки нового формата внешней библиотеки таблиц (принятое предложение для HL7 версии 2.8). ¹ Поддержка существующих спецификаций; в идеале мы хотели бы начать писать IG с помощью этого инструмента, но в настоящее время существует множество руководств.

Общая картина: Поддержка сквозного тестирования HL7 V2 Средство разработки Инструмент для управления и создания тестовых примеров Стандартное определение сообщений HL7 v2 Набор тестов для управления планом тестирования (тестовые наборы) Документ на английском языке План тестирования Профиль соответствия MWB (XML ) Профиль соответствия инструмента разработки (XML) Файлы контекста для конкретных тестовых случаев (XML) ² Общие ограничения транзакций (например,g., IG, TF или пользовательский ввод) ¹ Библиотека таблиц TWB (XML) Конструктор тестовых случаев Генератор ограничений Генератор ограничений Тестовый сценарий Выполнение сценария (XML) HL7 v2 Стандартные наборы значений Спецификация Файл контекста проверки (XML) Реализация шаблона шаблона реализации HL7 V2 Руководство на английском языке План тестирования Шаблон шаблонов тестовых случаев Требования к тестированию Предлагаемый инструмент или спецификация ¹ Поддержка существующих спецификаций ² Тестовые утверждения для генерации и проверки

Общая картина: HL7 V2 End-to-end Testing Support II Профиль соответствия (XML) Тестовый отчет GUI инфраструктуры тестирования Английский документ Библиотека таблицы генерации сообщений (XML) Документы отчета о тестировании (XML) Спецификация проверки сообщения Файл контекста проверки (XML) Тестовые агенты Механизм выполнения Файлы контекста тестового примера (XML) ¹ Сценарий выполнения тестового примера (XML) Другое Сопоставление служб Сценарий выполнения тестового примера (XML) Сопоставление механизма выполнения Предлагаемый инструмент Утверждения теста ¹ Оба поколения и проверка

Другая промышленность Консорциумы Реализаторы Органы сертификации Поставщики HITSP NHIN Концептуальное представление компонентов системы ЗАИНТЕРЕСОВАННЫЕ СТОРОНЫ ИНФРАСТРУКТУРЫ СИСТЕМЫ NIST Экземпляр системы тестирования SUT Репозиторий тестовых ресурсов Тестовые наборы пользовательского интерфейса, машиночитаемые сценарии тестирования Шаблоны, спецификации общих форматов файлов Тестирование Управление системой Тестовые среды Поддерживаемые экземпляры Тестирование Тестовая оснастка Изолированное тестирование системы Управление рабочими процессами / Механизм выполнения Тестовый анализатор Одноранговое тестирование системы Тестирование Компоненты разработки системы Услуги Инструменты управления тестированием и тестовые системы Агент тестирования Тестирование прокси-сервера Инициирование и управление идентификацией тестирования Тестовая платформа Тестовая платформа Тестовая платформа Создание тестового случая Создание тестовых данных Отчет о проверке данных Удаленные службы Управление настройками конфигурации Существующий инструмент Анализатор журнала времени Ведение журнала безопасности Использование r Управление репозиторием Реестр / агрегированный репозиторий Другие специализированные службы Внешняя служба Монитор в реальном времени

Поставщик Среда тестирования изолированной системы E.g., IHE PIX Testing с использованием клиентского веб-приложения. Тестирование клиентских служб. Клиент веб-приложения. Управление тестированием. HL7 V2. Проверка сообщений. HL7. V2. Создание сообщений. Код) Отчет о выполнении теста • Артефакты тестирования • Профили соответствия • Таблицы HL7 • Файлы контекста проверки • Файлы контекста создания IHE PIX Manager Application Router / Logger / Proxy System Under Test

Средство управления и создания тестовых примеров • Создает, поддерживает и управляет планами тестирования • Встроенная стандартная модель ограничений или импортирует тестовые артефакты • Поддерживает многошаговые тестовые примеры (тестовые сценарии) • Определяет каждый тестовый пример (тестовые шаги) • Создает тестовую среду • Определяет транзакции, участников и последовательность для выполнения тестов • Определяет генерацию файлы контекста и файлы контекста проверки • Определяет параметры конфигурации • Создает исполняемый тестовый сценарий в XML формат • Независимо от какого-либо механизма выполнения • Создает план тестирования документа на английском языке • Описывает тестовые примеры и ожидаемые результаты • Обеспечивает прослеживаемость до ссылки на спецификации • В целом должен включать / использовать результаты других инструментов

Руководство по внедрению Структура и формат плана тестирования HL7 V2 Руководство по внедрению План тестирования Название Введение и обзор • Примеры тестовых сообщений • Сообщения драйвера • Сообщения об ожидаемых результатах • План тестирования • Участники • Транзакции • Тестовые примеры Список извлеченных требований соответствия и сопоставления тестовых примеров • Тестовые примеры • Определение тестовых примеров • Ссылка на требования соответствия • Настройка теста • Описание участника • Конфигурация • Файл контекста создания • Данные теста • Шаги тестирования • Утверждения • Ожидаемые результаты • Связанные файлы • Профиль соответствия XML • Библиотека таблиц XML • Определения условных ограничений XML • Определения статических ограничений XML (форматы и т. д.) • Специфическое значение контекстаa ции

Сравнение предложений IG Authoring Tool V3 и V2 VA / OHT HL7 V3 NIST HL7 V2 • Библиотека Java • Синтаксический анализатор • Генератор кода проверки Средство разработки MDHT Tool HL7 v2 Стандартное определение сообщения MWB Conformance Profile (XML) Templates Definition (RIM?) • Библиотека Java • Синтаксический анализатор • Проверка UML + Аннотации / комментарии OCL Профиль соответствия (XML) Общие ограничения транзакций (например,g., IG, TF или пользовательский ввод) ¹ TWB Table Library (XML) HL7 v2 Standard Value Sets DITA XML • - IG PDF • Eclipse Help Constraint Generator HL7 v2 Standard Value Sets Specification Validation Context File (XML) DITA Toolkit IG Skeleton ? IG PDF для разработчиков Руководство по внедрению каркаса реализации HL7 V2 Английский документ

Сравнение предложений инструментов разработки IG V3 и V2 VA / OHT HL7 V3 NIST HL7 V2 • Библиотека Java • Синтаксический анализатор • Генератор кода проверки MDHT Tool Authoring Tool HL7 v2 Стандартное определение сообщения Стандартная модель ограничений Профиль соответствия инструмента (XML) Определение шаблонов (RIM?) • Библиотека Java • Синтаксический анализатор • Проверка UML + OCL Аннотации / комментарии Общие ограничения транзакций TWB (e.g., IG, TF или пользовательский ввод) ¹ Библиотека таблиц (XML) HL7 v2 Стандартные наборы значений Генератор ограничений DITA XML • - IG PDF • Eclipse Help HL7 v2 Standard Value Sets Specification Validation Context File (XML) DITA Toolkit DITA XML IG Скелет? IG PDF для разработчиков DITA Toolkit HL7 V2. Руководство по внедрению каркаса реализации Документ на английском языке

Обсуждение и совместная работа • По сути, те же идеи и реализация для необходимости • Однако информационные модели V2 и V3 существенно различаются • Эквивалентность компонентов • Инструмент MDHT / Модель UML V3  Профиль соответствия MWB / V2 • Изучите стандартную модель ограничений для замены MWB • MDHT / V3 OCL  Генератор ограничений / файл контекста проверки • Изучите OCL или другой язык ограничений для V2 • Непросто в V2 • Возможности совместной работы • Пользователь Интерфейс • Создание английского руководства по внедрению • Скелет руководства по внедрению • Преобразование теста в DITA XML • Интеграция набора инструментов DITA • Общий формат для описания ограничений

Типы операционных систем - GeeksforGeeks

Операционная система выполняет все основные задачи, такие как управление файлом, процессом и памятью.Таким образом, операционная система действует как менеджер всех ресурсов, то есть менеджер ресурсов . Таким образом, операционная система становится интерфейсом между пользователем и машиной.

Типы операционных систем: Некоторые из широко используемых операционных систем следующие:

1. Пакетная операционная система -
Операционная система этого типа не взаимодействует с компьютером напрямую. Есть оператор, который берет похожие задания с одинаковыми требованиями и группирует их в партии.Оператор несет ответственность за сортировку работ с похожими потребностями.

Преимущества пакетной операционной системы:

• Очень сложно угадать или узнать время, необходимое для выполнения любого задания. Процессоры пакетных систем знают, сколько времени будет длиться задание, когда оно находится в очереди
• Несколько пользователей могут совместно использовать пакетные системы
• Время простоя для системы дозирования очень меньше
• В пакетных системах легко управлять большими объемами работы

Недостатки пакетной операционной системы:

• Операторы компьютеров должны быть хорошо знакомы с системами пакетной обработки
• Пакетные системы сложно отлаживать
• Иногда бывает дорого
• Другим заданиям придется ждать в течение неизвестного времени, если какое-либо задание не удастся.

Примеры пакетной операционной системы: Система расчета заработной платы, банковские выписки и т. Д.

2. Операционные системы с разделением времени -
Каждой задаче дается некоторое время на выполнение, чтобы все задачи выполнялись без сбоев. Каждый пользователь получает время ЦП, поскольку он использует одну систему. Эти системы также известны как системы многозадачности. Задача может быть от одного пользователя или от разных пользователей. Время, необходимое для выполнения каждой задачи, называется квантовым. По истечении этого временного интервала ОС переходит к следующей задаче.

Преимущества ОС с разделением времени:

• Каждая задача получает равные возможности
• Меньше шансов дублирования ПО
• Время простоя ЦП можно уменьшить

Недостатки ОС с разделением времени:

• Проблема надежности
• Необходимо позаботиться о безопасности и целостности пользовательских программ и данных
• Проблема передачи данных

Примеры ОС с разделением времени: Multics, Unix и т. Д.

3. Распределенная операционная система -
Операционные системы этого типа являются недавним достижением в мире компьютерных технологий и широко используются во всем мире, причем очень быстро. Различные автономные взаимосвязанные компьютеры связываются друг с другом с помощью общей сети связи. Независимые системы обладают собственным блоком памяти и процессором. Это слабосвязанные системы, или распределенные системы. Эти системные процессоры различаются по размеру и функциям.Основное преимущество работы с этими типами операционных систем заключается в том, что всегда есть возможность, что один пользователь может получить доступ к файлам или программному обеспечению, которые на самом деле отсутствуют в его системе, но в какой-либо другой системе, подключенной к этой сети, т. Е. Удаленный доступ разрешен внутри устройства, подключенные к этой сети.

Преимущества распределенной операционной системы:

• Отказ одного не повлияет на обмен данными в другой сети, поскольку все системы независимы друг от друга
• Электронная почта увеличивает скорость обмена данными
• Поскольку ресурсы являются общими, вычисления выполняются очень быстро и надежно
• Снижает нагрузку на главный компьютер
• Эти системы легко масштабируются, так как многие системы могут быть легко добавлены в сеть
• Уменьшение задержки обработки данных

Недостатки распределенной операционной системы:

• Отказ основной сети приведет к прекращению всей связи
• Используемый язык для создания распределенных систем еще не определен.
• Эти типы систем не всегда доступны, поскольку они очень дороги.Мало того, что лежащее в основе программное обеспечение очень сложное и еще недостаточно изучено.

Примеры распределенной операционной системы: LOCUS и т. Д.

4. Сетевая операционная система -
Эти системы работают на сервере и обеспечивают возможность управления данными, пользователями, группами, безопасностью, приложениями и другими сетевыми функциями. Операционные системы этого типа обеспечивают общий доступ к файлам, принтерам, средствам безопасности, приложениям и другим сетевым функциям через небольшую частную сеть.Еще одним важным аспектом сетевых операционных систем является то, что все пользователи хорошо осведомлены о базовой конфигурации всех других пользователей в сети, их индивидуальных подключениях и т. Д., И именно поэтому эти компьютеры широко известны как сильно связанные системы .

Преимущества сетевой операционной системы:

• Централизованные серверы высокой стабильности
• Проблемы безопасности решаются через серверы
• Новые технологии и модернизация оборудования легко интегрируются в систему
• Доступ к серверу возможен удаленно из разных мест и систем

Недостатки сетевой операционной системы:

• Серверы дорогие
• Пользователь должен зависеть от центрального местоположения для большинства операций
• Требуется регулярное обслуживание и обновления

Примеры сетевой операционной системы: Microsoft Windows Server 2003, Microsoft Windows Server 2008, UNIX, Linux, Mac OS X, Novell NetWare, BSD и т. Д.

5. Операционная система реального времени -
Эти типы ОС обслуживают системы реального времени. Временной интервал, необходимый для обработки входных данных и ответа на них, очень мал. Этот временной интервал называется , время отклика .

Системы реального времени используются, когда есть очень строгие временные требования, такие как ракетные системы, системы управления воздушным движением, роботы и т. Д.

Два типа операционной системы реального времени, а именно:

• Системы жесткого реального времени:
  Эти ОС предназначены для приложений, в которых временные ограничения очень жесткие, и даже самая короткая возможная задержка недопустима.Эти системы созданы для спасения жизни, как автоматические парашюты или подушки безопасности, которые должны быть легко доступны в случае аварии. Виртуальная память в этих системах почти не встречается.
• Программные системы реального времени:
  Эти ОС предназначены для приложений, в которых временные ограничения менее строгие.

Преимущества ОСРВ:

• Максимальное потребление: Максимальное использование устройств и системы, следовательно, больший выход из всех ресурсов
• Сдвиг задач: Время, отведенное на смещение задач в этих системах, очень мало.Например, в старых системах переключение одной задачи на другую занимает около 10 микросекунд, а в новейших системах - 3 микросекунды.
• Сосредоточьтесь на приложении: Сосредоточьтесь на запущенных приложениях и меньшее значение для приложений, которые находятся в очереди.
• Операционная система реального времени во встроенной системе: Поскольку размер программ невелик, ОСРВ также может использоваться во встроенных системах, таких как транспорт и другие.
• Без ошибок: Эти типы систем не содержат ошибок.
• Распределение памяти: Распределение памяти лучше всего управляется в системах этого типа.

Недостатки RTOS:

• Ограниченные задачи: Очень немногие задачи выполняются одновременно, и во избежание ошибок их концентрация меньше на нескольких приложениях.
• Использовать большие системные ресурсы: Иногда системные ресурсы не очень хороши и к тому же дороги.
• Сложные алгоритмы: Алгоритмы очень сложны, и разработчику сложно их написать.
• Драйвер устройства и сигналы прерывания: Требуются специальные драйверы устройства и сигналы прерывания, чтобы реагировать на прерывания как можно раньше.
• Приоритет потока: Не рекомендуется устанавливать приоритет потока, так как эти системы менее склонны к переключению задач.

Примеры операционных систем реального времени: Научные эксперименты, медицинские системы визуализации, промышленные системы управления, системы вооружения, роботы, системы управления воздушным движением и т.
