Виды счетчиков воды – какие бывают и как выбрать

До того, как столкнуться с конкретной проблемой, многие не знают, что счетчики воды – это сложные конструкции с множеством типов и видов исполнения. При поиске информации в интернете картина яснее не становится, ведь множество статей и обзоров пропагандирует инновационные европейские приборы. Однако обычно подобные материалы умалчивают, что большинство цифровых счетчиков воды практически не предназначено для работы с нашей системой водоснабжения. Виды водяных счетчиков, распространенных в Европе, рассчитаны на чистую и фильтрованную воду с минимумом посторонних веществ, абразива и ржавчины. Так какие же счетчики стоит выбрать? Говоря о нуждах именно пользователей на территории РФ и СНГ, нужно четко понимать какие счетчики воды стоит выбирать и покупать для определенных целей.

Современное метрологическое оборудование достаточно разнопланово. Каждый производитель старается внести какую-либо свою наработку или инновацию. Если смотреть на ситуацию в целом, то можно со 100% вероятностью утверждать, что на рынке присутствует выбор как в эконом сегменте, так и среди дорогих устройств, как в простых счетчиках для квартир, так и среди разновидностей для промышленности.

Если выводить какую-то конкретную классификацию, то можно выделить следующие виды водомеров:

• Тахометрические – турбинные или крыльчатые механические приборы, не зависящие от энергии. Бюджетный и надежный тип. Измерение расходуемого объема воды проводится за счет крыльчатки или турбины, установленной внутри устройства. При прохождении ресурса через механизм информация сразу же начинает отражаться на циферблате.
• Индукционные – расчеты ведутся на основе измерения электромагнитной проводимости. Этот вид устройств самый дорогой и крайне требовательный к состоянию системы водоснабжения.
• Ультразвуковые – электроника проводит измерения скорости ультразвуковой волны по течению и против него. После данные обрабатываются и выводятся на дисплей. Для функционирования требуется электропитание. Несмотря на высокую точность измерений, водомер плохо подходит для российских условий из-за требовательности к чистоте труб и воды.
• Вихревые – работают за счет анализа скорости образования вихря, который проводит специальная электроника. Устройство требует электропитания и достаточно чувствительно к качеству и чистоте воды. Имеет срок службы около 8 лет.

Для условий и особенностей, которые чаще всего встречаются на территории Российской Федерации и стран СНГ единственным типом по-прежнему остается обычный крыльчатый водосчетчик. Этот вид прост в установке, спокойно переносит загрязненность воды и неполадки с давлением в трубопроводе, имеет относительно низкую цену и неплохой рабочий ресурс.

Какие виды водосчетчиков выпускает ЭКО НОМ?

ЭКО НОМ – это российский бренд, который старается обеспечить всех жителей России и зарубежья высококачественными индивидуальными и общедомовыми приборами учета расхода горячей и холодной воды. Счетчики воды производятся в РФ на европейском высокоточном оборудовании. Благодаря оптимизации всего процесса, клиентоориентированности и грамотному подходу, ЭКО НОМ может предложить клиентам и партнерам лучшее соотношение цены и качества.

В каталоге бренда ЭКО НОМ существуют следующие типы счетчиков воды:

1. Бытовые (или квартирные) – привычные нам водомеры, которые у многих уже установлены.  ЭКО НОМ производит универсальные устройства, которые подходят для холодной и горячей воды. Все модели относятся к виду механических крыльчатых ИПУ. Также для продвинутых домовых систем брендом ЭКО НОМ были выпущены счетчики воды с импульсным выходом, которые позволяют передавать показания дистанционно.
2. Общедомовые – счетчики, которые устанавливают для многоквартирных домов, крупных предприятий, промышленных строений. Рабочий диапазон водомеров от 5 до 90 градусов. Все модели общедомовых счетчиков ЭКО НОМ созданы из износостойких материалов. Благодаря этому наши водомеры являются достаточно надежными и справляются даже с измерением достаточно загрязненной сетевой воды.
3. Мокроходные – счетчик, разработанный для экстремальных условий. Такой тип водосчетчиков рекомендуется устанавливать в подтопляемых помещениях или строениях с повышенной влажностью, колодцах и т.п. Мокроходные счетчики ЭКО НОМ имеют сертификат влагозащиты IP68 и полностью герметичны. Помимо этого, конструкторы позаботились об ударопрочности, стойкости к окислениям и коррозии, защите от перегрузок и гидроудара. Стоит отметить также хорошую точность измерений и специальный циферблат, который будет читаем даже при погружении в мутную воду.

Наши сотрудники постоянно следят за тенденциями и новинками рынка, в исследовательских центрах проводятся новые испытания. За счет этого ассортимент регулярно обновляется и дополняется, чтобы соответствовать всем требованиям и нуждам потребителей.

Как выбрать счетчик для воды

Поделиться

Ссылка скопирована в буфер обмен

Счетчик для воды – устройство, которое измеряет, какое количество воды потребляется в квартире. На самом деле их должно быть два – они устанавливаются в системах холодного и горячего водоснабжения.

Согласно российскому законодательству, такой прибор обязательно надо было купить и подключить до 1 июля 2013 года. Но периодически срок изменялся, долгое время к тем, кто не исполнил это требование, не применялись никакие санкции.

В последнее время отсутствие водомера означает, что при оплате потребленной воды для вас будет действовать повышающий коэффициент. Каждый год он становится все больше, и только в 2022 году власти отказались от его увеличения, но это временная мера.

Все сказанное выше означает, что иметь счетчик воды для дома необходимо. Этого требует закон, к тому же с ним вы будете платить только за ту воду, которую действительно потребляете, а это выгодно. Какое устройство выбрать?

Чем они друг от друга отличаются

Основной критерий, который необходимо учесть при выборе, – тип конструкции. Разные водомеры используют различные способы учета жидкости, текущей в трубах.

Также все разнообразие приборов можно разделить на две группы:

• энергозависимые – их надо подключить к электросети;

• энергонезависимые – не нуждаются в дополнительном источнике энергии, так как их работу обеспечивают естественные механические процессы.

К первой категории относятся устройства следующих типов:

• электромагнитные;

• вихревые;

• ультразвуковые.

Второй тип приборов представлен тахометрическими счетчиками.

Среди параметров, по которым различаются водомеры, важно отметить:

• материал, из которого они изготовлены;

• требования к температуре воды, по этому критерию есть два типа устройств: для холодного и горячего водоснабжения;

• класс точности;

• длительность срока эксплуатации и межповерочного периода.

Основные виды счетчиков и принципы работы

Существует несколько типов устройств, предназначенных для измерения объема потребляемой воды. Но не все они подходят для использования в быту.

Тахометрические счетчики

Модели этого типа чаще всего применяются в быту. Этому способствуют:

• простая и надежная конструкция;

• достаточно высокая точность – несмотря на определенную погрешность измерений, устройство не ошибается настолько серьезно, чтобы это заметно повлияло на итоговые результаты;

• доступная стоимость.

В тахометрическом водосчетчике используются крыльчатка или турбина, которая соединяется со счетным механизмом. Рекомендуется устанавливать:

• приборы с крыльчаткой, способные измерять поток до 15 кубометров в час, – на трубы диаметром до 40 мм;

• модели с турбиной, для которых характерна более высокая производительность, – на трубы, диаметр которых составляет 40 мм и более.

Такие счетчики могут быть «мокрого» или «сухого» типа. В устройствах, которые относятся к первой категории, счетный механизм непосредственно контактирует с водой, поэтому он чувствителен к чистоте протекающей через него жидкости, а срок его службы меньше по сравнению с моделями второго типа. В водомерах-«сухоходах» счетный механизм установлен в герметичном отсеке, который отделен от прочей «начинки» водонепроницаемой мембраной. Из-за этого они стоят несколько дороже, зато не так требовательны к чистоте воды и срок службы у них больше.

Также эти приборы делятся на:

• одноструйные – крыльчатка или турбина в них вращается одним потоком жидкости;

• многоструйные – поток на входе разделяется на несколько струй, что снижает завихрения воды и повышает точность измерений.

В наиболее современных моделях система подсчета может быть не механической, а электронной. Она более точная. В среднем тахометрические счетчики служат в течение двух межповерочных интервалов, длительность которых – 4-6 лет.

Вихревые счетчики

Важные элементы конструкции такого водомера – обтекаемое тело, которое создает завихрения в измеряемой среде, и пьезоэлемент, который располагается за ним. В работе используется так называемый эффект Кармана, названный в честь американского инженера венгерского происхождения, обнаружившего, что завихрения воды по бокам от обтекаемого тела образуются не одновременно, а поочередно.

Сенсор улавливает особенности водяных вихрей, которые затем анализируются счетчиком. Это в первую очередь их скорость и интенсивность. Объем воды, проходящей через счетчик, определяется по формуле, в которой учитываются эти характеристики, а также диаметр трубы.

Такое устройство надежно, работает в течение длительного времени и обеспечивает стабильные результаты при условии, что температура и давление остаются неизменными. Для поверки его не нужно снимать, можно проводить метрологическую диагностику, когда по трубе идет вода.

Недостатки расходомеров вихревого типа – это:

К тому же их необходимо устанавливать на прямых участках, длина которых напрямую зависит от Ду, диаметра условного прохода. Далеко не всегда в условиях городской квартиры или частного дома можно соблюсти это требование. Поэтому устройства, работающие на основе принципа вихревой дорожки Кармана, чаще применяются в промышленности, чем в быту.

Электромагнитные счетчики

Это еще один тип водосчетчиков, который значительно чаще используется в быту, чем в городских квартирах или загородных домах. Такие приборы рассчитывают потребление жидкости, анализируя изменения магнитного поля, вызванные движущимся потоком.

Бесспорные преимущества электромагнитных моделей:

• высокая точность, которая достигается за счет того, что измеряется сразу несколько параметров, в том числе скорость, с которой движется поток воды, и его средняя площадь;

• способность работать практически в любой среде вне зависимости от ее температуры, плотности и вязкости: благодаря такой универсальности ЭМ-счетчики часто устанавливаются в канализационных системах производственных и обрабатывающих предприятий.

Недостатки у них тоже есть. Это:

• сложная конструкция, что обуславливает высокую стоимость;

• необходимость часто делать поверку – в идеале рекомендуется выполнять ее раз в год;

• невозможность обеспечить точные результаты, если в жидкости есть частицы, способные повлиять на магнитное поле, например ржавчина;

• работа от внешнего источника питания – хотя энергопотребление у таких моделей сравнительно низкое, их все равно требуется подключать к розетке.

Ультразвуковые счетчики

Модели, использующие в своей работе УЗ-импульсы, хорошо подходят для установки на бытовых системах водоснабжения. Они компактные, обеспечивают высокую точность измерений. Обычно данные в течение нескольких месяцев и дольше (это зависит от конкретного прибора) сохраняются в памяти, их можно передавать на другие устройства. Такие счетчики подходят для контроля над большим объемом потребляемой воды. Они рассчитаны на длительную эксплуатацию.

Благодаря конструктивным особенностям ультразвуковые водомеры можно использовать как приборы временного контроля. Но у них есть серьезный недостаток – стоимость, которая значительно превышает цену счетчиков других типов.

Принцип действия – следующий. На одну сторону трубы устанавливается передатчик, который преобразует электрический сигнал в ультразвук. С другой стороны располагается приемник, который улавливает этот импульс. Время, которое потребовалось для прохождения сигнала, сопоставляется с данными о скорости потока воды. На основании этой информации выполняются расчеты.

Технические характеристики счетчиков

Есть несколько параметров, которые имеют принципиальное значение при выборе водомера.

ДУ, или диаметр условного прохода:

• у бытовых приборов он обычно составляет 15 или 20 мм;

• у моделей, которые подходят для частных домов с большим водопотреблением, а также для небольших промышленных и коммунальных объектов, он может варьироваться от 21 до 32 мм.

Монтажная длина:

• у изделий, рассчитанных на установку в квартирах, она, как правило, равняется 110 или 130 мм;

• у устройств, с помощью которых организуется учет водопотребления в многоквартирном доме или загородном коттедже, этот показатель может быть от 190 до 260 мм.

Предельное температурное значение особенно важно, если вам требуется счетчик для горячей воды. Большинство устройств рассчитано на диапазон от 5 до 90 °C, но в продаже можно встретить модели, выдерживающие нагрев до 130 °C.

Класс точности обозначается буквой латинского алфавита: A – самый низкий, D – наиболее высокий. Большинство водосчетчиков, предназначенных для бытового использования, по этому параметру обычно относятся к классам A и B. Но это не означает, что погрешность при измерении будет слишком заметной. Главное – соблюдать правила установки:

Давление в системе тоже имеет значение. Но, как правило, модели, предназначенные для городских квартир и загородных домов, выдерживают давление до 10 бар. Этого более чем достаточно.

Водомеры делают из разных материалов. Наиболее прочными, износостойкими и долговечными являются модели из бронзы и латуни. Устройства из нержавеющей стали тоже имеют хорошие характеристики, но стоят выше среднего. Бюджетное решение – приборы из силумина. Это не очень прочный материал, его рекомендуется использовать в системах водоснабжения с малой и средней нагрузкой.

Таким образом, чтобы выбрать подходящее изделие, надо принять в расчет:

Если вы не уверены, какой расходомер подойдет именно вам, доверьте выбор профессионалам. Есть компании, оказывающие услуги по установке приборов учета. Они также предлагают устройства, которые, по их мнению, оптимально подойдут клиентам.

Параметры расхода воды

Отдельно стоит упомянуть такой критерий, как средний расход воды. Он измеряется в м3/час и оказывает значительное влияние на точность. При выходе за граничные показатели счетчик воды для квартиры может выдавать результаты со значительной погрешностью, причем отклонения могут быть и в минус, и в плюс.

Также перед покупкой расходомера надо ознакомиться с его техническим паспортом. В нем должны указываться следующие параметры:

• Минимальный расход, или Qmin, показывает минимум воды, который должен проходить по трубам, чтобы устройство работало в штатном режиме и выполняло измерения с предельной точностью.

• Максимальный расход, или Qmax, – показатель, противоположный тому, о чем шла речь выше, демонстрирующий верхний предел возможностей водомера.

• Номинальный расход, Qn, определяет оптимальные условия эксплуатации, при которых прибор будет работать долго и сообщать точный результат.

• переходный расход, Qt. При его достижении максимально допустимая погрешность может изменяться.

Обзор брендов

Счетчики для воды, а также аксессуары, необходимые для их установки, выпускают многие компании.

Itelma («Итэлма»)

Российская компания предлагает широкий ассортимент приборов учета. Она выпускает тахометрические устройства разных типов:

Характерные особенности продукции – широкий ассортимент, простота монтажа, надежность, высокая точность измерений и длительный срок службы.

«Пульсар»

Российский производитель предлагает множество моделей бытового и промышленного назначения. В каталоге есть счетчики различных видов:

Они легко устанавливаются, не боятся коррозии, с высокой точностью выполняют измерения и долго не нуждаются в замене.

Decast

Российская фирма «Декаст М» предлагает бытовые, общедомовые и промышленные водосчетчики. Для использования в частных домах и городских квартирах предлагаются крыльчатые одно- и многоструйные модели, обеспечивающие достойную точность учета. Есть решения с интегрированными и съемными радиомодулями, способными передавать информацию на расстояние.

Itap

Это итальянская фирма, которая производит фитинги для монтажа водосчетчиков. Материал, из которых они делаются, – латунь. Эти изделия обеспечивают простую и быструю установку, они хорошо выдерживают механические воздействия, устойчивы к коррозии и долго служат владельцам.

Как экономить воду по счетчику

Если у вас есть прибор учета, вы видите, сколько воды тратится каждый месяц, и понимаете, где и как можно сократить ее потребление.

1. Убедитесь, что у вас в квартире нет протечек. Несложно подсчитать, что, если из крана каждую секунду падает капля объемом 0,5 мл, за сутки вы потеряете более 4 л, за год это будет более одного кубометра. Проверьте трубы, краны и сливной бачок в туалете.
2. Замените унитаз на модель с экономичным сливом. Он дает возможность сэкономить до 20-25 литров в сутки.






3. Принимайте душ вместо ванны. Помыться можно за 5 минут, при этом расход воды составит не более 80 л, в то время как на наполнение ванны уходит минимум 140 л.
4. Используйте рычажные смесители вместо вентильных. Они позволяют перекрыть воду одним движением.
5. Обращайте внимание на любые мелочи. Например, когда вы чистите зубы, стоит закрывать кран. То же самое при мытье посуды: его стоит открывать только тогда, когда в этом действительно есть необходимость. Помыть продукты можно в емкости, а не под постоянно текущей струей.

Пopядoк ycтaнoвки cчeтчикa нa вoдy в квapтиpe

Монтаж прибора учета лучше доверить профессиональному мастеру. Но эту работу можно выполнить и самостоятельно, главное – следовать инструкции и не пропускать важные этапы.

При покупке не забудьте:

• взять чек и заполненный гарантийный талон – если окажется, что устройство бракованное, с этими документами проще будет поменять его на новое, хорошего качества, или получить деньги обратно;

• проверить, что в комплекте есть сертификат, подтверждающий заводскую поверку;

• убедиться, что номера, выбитые на корпусе устройства и указанные в его техпаспорте, полностью совпадают.

Также удостоверьтесь, что у вас есть инструменты, которые понадобятся для установки расходомера. В первую очередь это разводной ключ. Если трубы пластиковые, потребуются ножницы, чтобы их разрезать. Если же они сделаны из металла, в них дополнительно нужно будет нарезать резьбу.

Перед монтажом уточните, какой должна быть длина прямого отрезка трубы перед устройством и после него. Это указывается в техническом паспорте.

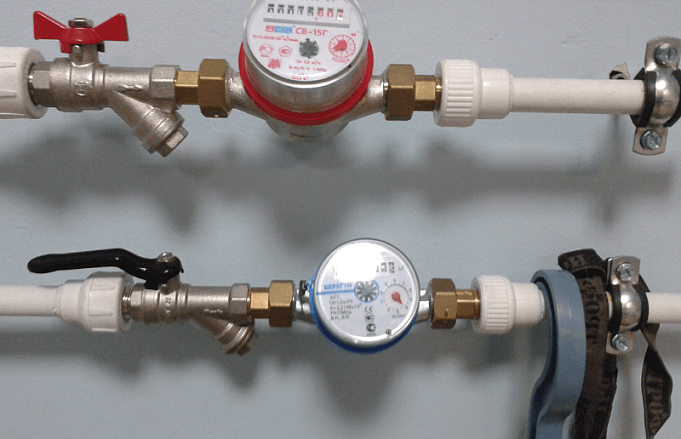

Помимо водомера вам понадобятся:

• фильтр грубой очистки косого типа – не позволяет ржавчине, песчинкам и другим подобным частицам попасть в прибор;

• обратный клапан – не дает счетчику крутиться в обратном направлении, когда движение воды по трубам останавливается;

• американка – фитинг, элемент, с помощью которого можно соединить трубы различного диаметра;

• запорный кран – позволяет перекрыть трубу, если, например, возникнет необходимость установить новый прибор учета.

Если у вас все готово, можно переходить непосредственно к процессу монтажа. Лучше разложить все элементы в том порядке, в каком вы будете их устанавливать: обратный клапан, расходомер, фильтр и запорный кран.

Пoэтaпнaя инcтpyкция ycтaнoвки cчeтчикa yчeтa вoды

1. Отключите воду в стояке.

2. Соберите узел в сухом состоянии. Для этого соедините сначала запорный кран и фильтр грубой очистки, потом добавьте остальные элементы.

3. Определите, сколько витков понадобится сделать при закручивании. Их должно быть не более пяти.

4. Обработайте места соединений уплотнителем – мастикой или специальной лентой.

5. Убедитесь, что знаки в виде стрелок, указывающие, куда движется поток воды, направлены в одну сторону.

6. Вырежьте кусок трубы – рекомендуем заранее подставить тазик, чтобы вода из трубопровода не пролилась на пол.

7. Подсоедините водосчетчик и прикрепленные к нему элементы.

8. Уплотните и загерметизируйте стыки.

Откройте шаровой кран. Если вы все сделали правильно, система останется герметичной. Если обнаружена течь, перекройте воду, снимите прибор учета и снова установите его на место, стараясь как можно лучше загерметизировать места соединений.

Лучше всего в том, как установить счетчик на воду, разбирается мастер-профессионал. Если вы считаете, что не справитесь с монтажом, доверьте эту работу ему.

Когда все готово, нужно пригласить представителя водоканала. Он опломбирует устройство и внесет в его техпаспорт необходимые записи.

Заключение

Как видите, выбрать водомер и даже установить его можно самостоятельно, хотя в любом случае понадобится приглашать специалиста, который выполнит пломбирование. Прибор учета будет долго служить вам, не нуждаясь в ремонте или замене, надо будет только периодически выполнять его поверку:

У некоторых моделей срок может быть другим, эта информация указывается в техпаспорте. Приборы учета можно снять и отвезти в компанию, которая оказывает услуги поверки. Но многие счетчики устроены таким образом, что отключать их не требуется, специалист может оценить их состояние с помощью приложения для смартфона.

Водосчетчик – полезное устройство, которое поможет вам уменьшить размер коммунальных платежей. Купить его по выгодной цене вы можете в интернет-магазине «Терем». В каталоге представлен широкий ассортимент моделей от ведущих европейских производителей. Правильный выбор, профессиональная установка и своевременная поверка водомера – залог того, что он долго будет служить владельцу.

Знакомство с системами водоснабжения и счетчиками воды

Об авторе:

Дон Реннер — бывший оператор завода и автор книги «Практическое обслуживание оборудования для водоснабжения и водоотведения». Он также является членом редакционно-консультативного совета Water Engineering & Management.

Обновлено 03. 08.21

Универсальных вариантов нет в лексиконе большинства предприятий водоснабжения, когда речь идет о входных линиях водоснабжения. Вход водопровода в здание может быть простым или сложным в зависимости от здания и того, что в нем находится. Даже водоснабжение жилых домов может стать предметом разногласий при определенных условиях. Звучит запутанно? На самом деле этого не должно быть, если местный муниципалитет / коммунальное предприятие имеет набор правил, в которых четко прописано, как должна быть установлена ​​​​водопроводная система и какие компоненты размещаются в водопроводной линии, а также кем и по какой цене.

Есть три важных компонента, которые необходимо учитывать при вводе водопровода: счетчик воды, локальное/дистанционное считывающее устройство и устройство предотвращения обратного потока. Обычно устройства предотвращения обратного потока рассматриваются только для коммерческого/промышленного применения, но их также следует размещать на линиях обслуживания жилых помещений, когда жилое помещение используется в качестве коммерческого учреждения (например, парикмахерская, стрижка собак, обработка фотографий и т. д.). При правильных условиях эти жилища могут быть источником заражения. Однако найти эти домашние предприятия может быть сложно, поскольку они часто не вешают вывеску, рекламирующую их присутствие.

СВЯЗАННЫЕ: Выбор подходящего счетчика воды

В этой серии статей будет описана каждая из отдельных функций или компонентов входной линии как отдельных элементов и подробно описано, как каждый из них может использоваться или размещаться. Дополнительная информация в каждой статье будет содержать описание рабочих характеристик каждого устройства, а также некоторые советы по обслуживанию и ремонту. В статьях не рассматриваются водозапорные клапаны или устройства.

Коммерческие счетчики воды

Водные счетчики всегда вызывают наибольший интерес, потому что все знают об их важности для получения дохода коммунальным предприятием. (По крайней мере, автор надеется, что ваши счетчики приносят доход.) Однако счетчики воды также предоставляют такую ​​важную информацию, как запись расхода, обеспечение соотношения производства и потребления, помощь в выявлении утечек в собственности и выявление незаконного использования воды. Последнее происходит, когда владелец собственности использует воду не от подключения к питьевой воде.

Счетчики воды производятся рядом различных компаний и в различных стилях. Следует помнить, что большинство счетчиков воды изготавливаются в соответствии со стандартами, разработанными в отрасли. Счетчики, изготовленные для использования в Соединенных Штатах, изготавливаются в соответствии со стандартами Американской ассоциации водопроводных сооружений (AWWA) (таблица 1). Это означает, что физическая конструкция имеет одинаковые размеры и что внутренние части каждого типа также имеют некоторые схожие характеристики, хотя они не являются ни одинаковыми, ни взаимозаменяемыми.

Выбор счетчика всегда основывается на предпочтениях и опыте коммунальных служб. В большинстве утилит используются два или три разных типа от одного или нескольких производителей. Выбранный тип должен основываться на максимальном расходе холодной воды через коммуникационную линию к зданию. Бытовые счетчики обычно имеют размер 3/4 дюйма (или немного меньше) и подключаются к линии обслуживания 1 дюйм. Счетчик меньшего размера приемлем, поскольку расход воды в жилых помещениях редко превышает 25 галлонов в минуту (номинальный расход для счетчика). В случаях, когда расход больше, можно установить расходомер 1 дюйм, но это часто снижает способность расходомера точно регистрировать утечки или очень малые расходы (1/8 галлонов в минуту или меньше). может работать с двумя водяными шлангами и смывным унитазом без какого-либо отрицательного воздействия на поток и давление воды.

Многоквартирные, коммерческие и промышленные счетчики воды должны быть рассчитаны на максимально ожидаемый расход, а не на размер линии обслуживания, входящей в здание. Имеются опубликованные таблицы, которые могут помочь коммунальным предприятиям определить правильный размер для различных свойств и приложений в зависимости от количества приспособлений и приблизительного использования.

Услуги водоснабжения, для которых требуются счетчики диаметром более 2 дюймов, нуждаются в составном счетчике. Составные счетчики состоят из небольшого счетчика (от 3/4 до 1 дюйма) для малых потоков и большего счетчика для больших потоков. Такое расположение позволяет утилита для регистрации всего использования низкого расхода, которое происходит, когда один кран включается на короткие промежутки времени.

Здания, построенные с системами пожаротушения, также должны быть оборудованы счетчиками воды на системе противопожарной защиты. В некоторых случаях противопожарный трубопровод отделен от водопровода питьевой воды, а в других случаях к зданию подключается только один крупный водопровод, обеспечивающий обе потребности.

Здания с отдельными системами противопожарной защиты должны быть оборудованы контрольным извещателем, регистрирующим расход пожарной линии. Кроме того, расходомер должен быть сконструирован с малым расходомером для регистрации любого используемого небольшого расхода. Другим вариантом является использование комбинации составного и пожарного расходомера.

Конструкция малых водомеров

Водосчетчики бывают четырех основных типов: объемные, многоструйные, одноструйные и турбинные (рис. 1). Кроме того, есть некоторые электронные счетчики, но их использование не так широко распространено. Обозначения относятся к расходу воды через счетчик и способу измерения и регистрации расхода.

Корпус счетчика может быть изготовлен из бронзы, латуни или пластика и обычно доступен из различных материалов от любого производителя. Внутренняя измерительная камера изготовлена ​​из термопластичного компаунда и может быть заменена как единое целое. Регистр или записывающий компонент монтируется снаружи корпуса и часто приводится в действие магнитом. До сих пор могут использоваться очень старые счетчики с механическим приводом, но они редки.

Работа измерительной камеры зависит от типа конструкции счетчика. Счетчики объемного типа обычно имеют нутирующий диск или колеблющийся поршень в измерительной камере. Вода поступает в камеру через отверстие сбоку и течет через диск или поршень, высвобождаясь через другое боковое отверстие.

Каждое устройство, измеряющее расход воды, выполняет разные действия. Осциллирующие поршневые расходомеры передают свое движение шпинделю, установленному в верхней части корпуса и снабженному магнитом. Вода, протекающая через поршень, вращает магнит, который затем приводит в действие записывающий механизм.

Измерительные устройства с нутирующими дисками качаются внутри камеры и не вращаются. Однако колебательное движение сдерживается нижним шаром и гнездом, и только маленький шпиндель наверху совершает круговое движение. Это круговое движение передается соединительным звеном во вращательное движение, которое приводит в движение магнит, установленный на шпинделе, снаружи камеры. Этот магнит приводит в действие вторичное устройство в записывающем механизме.

Многоструйные счетчики также изготавливаются со съемной термопластовой измерительной камерой. Однако в этих счетчиках вода поступает в нижнюю часть камеры и течет вверх мимо рабочего колеса (или ротора), которое выглядит как ряд лопастей, отходящих от ступицы, установленной на опорных валах. Вода, протекающая мимо лопастей, заставляет их вращаться вокруг своей оси. Верхний вал имеет на своем конце магнит, который передает вращательное движение крыльчатки другому устройству в записывающей головке.

Некоторые новые типы многоструйных расходомеров имеют специальный внешний корпус, расположенный под прямым углом к ​​резьбовым соединениям линии обслуживания. Эта установка позволяет воде входить сбоку корпуса, а затем течь вверх через рабочее колесо. Преимущество состоит в том, что линия обслуживания счетчика не должна быть горизонтальной, при этом расход воды измеряется так, как если бы он находился на горизонтальной плоскости.

Одноструйные счетчики состоят из корпуса из бронзы, латуни или сплава, в котором находится измерительная крыльчатка и камера, расположенная немного не по центру по отношению к патрубкам потока воды. Вода, поступающая в корпус, направляется через одно отверстие в камеру рабочего колеса. Вода, обтекающая крыльчатку по касательной, заставляет ее вращаться вокруг опорной оси. Это вращение приводит в действие магнитную муфту записывающей головки.

Турбинные счетчики обычно изготавливаются из бронзы или латуни, хотя могут использоваться и некоторые другие сплавы. Измерительная камера изготовлена ​​из термопластичного материала и вынимается из основного корпуса. Рабочее колесо (ротор) установлено горизонтально внутри измерительной камеры на наборе опорных шпинделей/валов. Измерительная камера часто оснащена рядом выпрямляющих лопастей, которые контролируют направление воды, поступающей в камеру рабочего колеса.

Вода, проходящая через камеру, заставляет вращаться рабочее колесо. Поскольку это вращение параллельно потоку воды, необходим набор червячных или конических шестерен, чтобы изменить направление движения, чтобы оно было перпендикулярно потоку воды. Это изменение направления позволяет магниту, расположенному на конце вала, магнитно соединяться с записывающим устройством в верхней части корпуса.

Разновидностью турбинного счетчика является пропеллерный счетчик. В счетчике этого типа используется коническая изогнутая крыльчатка, помещенная в открытую трубу для регистрации расхода воды. Эти счетчики используются в качестве счетчиков продукции (колодцев и заводских стоков) или счетчиков пожарных гидрантов, а не счетчиков потребления из-за их неспособности регистрировать низкие расходы.

Конструкция большого счетчика воды

Существует несколько различных типов больших счетчиков, используемых в коммерческих, многоквартирных и промышленных целях. Однако эти счетчики не имеют специальных или иных методов измерения расхода воды. Вместо этого они используют комбинацию одного или нескольких из тех типов расходомеров (прямого смещения, турбины и т. д.), которые обсуждались ранее.

Некоторые счетчики (11/2 дюйма и 2 дюйма), используемые в четырех- и шестиквартирных многоквартирных домах, по-прежнему могут представлять собой единый счетчик, как описано ранее. Единственная разница заключается в их физических размерах, максимальной пропускной способности (120-170 галлонов в минуту) и потере низкой точности потока. Однако, если в здании есть другие жилые помещения или более высокий расход, то обычно используется составной счетчик.

Преимущество составного расходомера по сравнению с одиночным расходомером заключается в его способности более точно фиксировать малые расходы, но при этом обеспечивать такой же высокий расход и вписываться в одно и то же общее пространство. Например, один 2-дюймовый дисковый расходомер имеет диапазон расхода от 1 1/2 галлонов в минуту до 170 галлонов в минуту с непрерывной оценкой 100 галлонов в минуту. 2-дюймовый составной расходомер того же производителя имеет диапазон расхода от 1/4 галлонов в минуту до 170 галлонов в минуту. непрерывный поток. Если бы это была шестиквартирная квартира, от 15 до 20 процентов используемой воды составляли бы менее 11/2 галлонов в минуту.

Составные расходомеры обычно изготавливаются размерами от 2 до 6 дюймов и имеют разные диапазоны расхода для каждого размера. Как правило, диапазон измерения низкого расхода находится где-то между 1/4 и 1/2 галлона в минуту, а высокий расход простирается примерно до 1500 галлонов в минуту. Некоторые производители также выпускают 8-дюймовые расходомеры с расходомером от 1 до 2000 галлонов в минуту.

Счетчики смешанного типа (рис. 2) обычно состоят из небольшого расходомера, который может измерять до 25 галлонов в минуту, и турбинного расходомера, который обрабатывает остальную часть расхода. производители помещают их в единый литой корпус из бронзы или латуни, выполненный с фланцевыми соединениями.Поскольку все они изготавливаются в соответствии со стандартами AWWA, внешние размеры обычно одинаковы, с некоторыми физическими отличиями.Кроме того, некоторые производители изготавливают составные счетчики с другими чем один корпус, чтобы они могли вместить свои индивидуальные стили измерителя.0005

Те счетчики, которые имеют общий корпус, обычно имеют какую-либо отводящую пластину или клапан, расположенный внутри основного корпуса счетчика. Назначение отводящего устройства – направить поток воды в нужную часть счетчика. Поэтому, когда поток становится больше, чем верхний предел малого счетчика, ворота открываются, и вода направляется в турбину с большим расходом или записывающее устройство. В некоторых случаях составной счетчик имеет отдельные записывающие головки для отдельных измерительных устройств, в то время как в других случаях поставляется одно записывающее устройство.

Противопожарные счетчики — это еще один счетчик большого типа, который обычно можно найти в промышленных, коммерческих и многоквартирных (квартирных или многоквартирных) зданиях, в которых есть системы пожаротушения. Однако эти счетчики изготавливаются самых разных типов (рис. 3). Тот, который выбирается для любого конкретного приложения, будет зависеть от коммунального предприятия, обслуживающего имущество, и правил, которым они следуют. Не у всех одинаковые требования.

Например, некоторые коммунальные службы не заботятся о том, сколько воды используется в системе орошения здания. Для этих применений простая проверка детектора с помощью небольшого байпасного расходомера зафиксирует только небольшое количество воды, используемой для тестирования или промывки, и практически не зарегистрирует воду, если система активирована. Другим коммунальным службам нужен точный учет всей использованной воды, и им требуются счетчики пожарной линии, оснащенные счетчиками составных и магистральных линий. Обычно это от 6 до 12 метров.

Как правило, измерительная камера пожарного счетчика является счетчиком пропорционального типа и не изготавливается с индивидуальным корпусом или камерой. Вместо этого измерительная секция похожа на многоструйную камеру, расположенную в верхней части корпуса. Расположение измерительной секции обеспечивает беспрепятственный проход воды из системы пожаротушения через счетчик. Это также предотвращает повреждение измерительной секции в случае, если подрядчик оставил что-то крупное в трубе. Однако во многих новых установках перед расходомером необходимо установить сетчатый фильтр, чтобы предотвратить такое повреждение. Эти сетчатые фильтры рассчитаны и изготовлены таким образом, чтобы не было ограничений для потока воды. Вот как обойти счетчик воды с помощью трубы.

Размер и выбор коммерческого водомера

Выбор водомера для здания обычно основывается на предыдущем опыте или существующих критериях. Если нет доступных предыдущих данных, выбор должен быть основан на спросе или предполагаемом потреблении здания с использованием некоторых существующих формул потока устройств. Этот счетчик никогда не должен основываться на размере линии водоснабжения, если только здание не имеет противопожарной защиты.

Рассчитать потребность в воде для приложения несложно, но для этого требуется набор строительных планов или проверка на месте. Поскольку инспекция на месте может быть проведена только при почти завершенном здании (немного поздно выбирать счетчик), обычно необходимы планы. Лучшее время для рассмотрения плана — во время подачи заявки на разрешение и до начала любого строительства.

У большинства производителей счетчиков, а также у AWWA есть таблицы, в которых указаны нормы потребления различных строительных приспособлений. Использование этих таблиц и подсчет количества светильников обеспечит максимальный спрос на здание. Затем эту сумму можно изменить в соответствии с фактическим спросом, оценив количество светильников, которые будут использоваться в любой момент времени.

Например, если здание представляет собой многоквартирный дом из четырех квартир, потребность в воде может основываться на трех из четырех квартир, использующих одно и то же оборудование, например, утренний душ в сочетании с парой туалетов. (туалеты) и уборные (умывальники). Затем этот прогнозируемый максимальный расход в галлонах в минуту можно сравнить с пропускной способностью производителя расходомера для данного размера расходомера. Если прогнозируемый расход составляет 50 галлонов в минуту, то потребуется расходомер со стандартной пропускной способностью выше этого значения.

Большинство счетчиков имеют избыточную мощность по сравнению с нормальным рабочим диапазоном. Однако это превышение никогда не должно использоваться в качестве основы для выбора расходомера. Он лишь обеспечивает подушку для пиковых потоков, которые не имеют большой продолжительности. Опять же, не забудьте проверить низкий рейтинг расхода на расходомере. Улавливание утечек, происходящих в старых зданиях, не только обеспечивает доход, но также может помочь коммунальным предприятиям предупредить владельца здания о проблеме и сэкономить воду.

Полноразмерные счетчики могут использоваться для промышленных применений с большими линиями обслуживания. Даже если в настоящее время в здании нет внутреннего спроса на 8-дюймовую линию, проще установить 8-дюймовую противопожарную линию или составной счетчик, чем пытаться рассчитать, каким станет потребление здания в ближайшие годы. Когда линия обслуживания (от 16 дюймов до 24 дюймов) больше, чем размер счетчика, линия обслуживания может быть объединена для размещения двух или более счетчиков небольшого размера, которые будут обеспечивать такой же объем потока, как и линия обслуживания.

Здания (коммерческие счетчики воды), которые имеют системы противопожарной защиты, но имеют лишь небольшую потребность в воде, требуют другого метода выбора счетчика воды. Для этих применений питьевая вода для здания часто отводится от основной линии и не требует полноразмерного счетчика. Чтобы быть наиболее эффективной, система противопожарной защиты должна быть оснащена контрольным счетчиком извещателя (включая сетчатый фильтр), а на малой линии должен быть счетчик, соответствующий требованиям светильников.

Установка коммерческого счетчика воды

Все счетчики воды должны быть установлены в соответствии с инструкциями производителя. Они должны быть расположены в доступном месте, защищенном и имеющем достаточно места для работы. Если счетчик представляет собой составной или более крупный тип, то необходимо учитывать размер или тип испытательного оборудования, которое будет использоваться. Он должен учитывать возможность безопасного сброса испытательной воды без причинения ущерба зданию водой.

Поскольку многие электрики заземляют электрическую систему на водопроводные трубы, необходимо уделить внимание защите счетчика и всех, кто работает с системой, от блуждающих электрических токов. Обычно это достигается установкой перемычки через счетчик, а также заземлением электрической линии на входящей стороне линии обслуживания. Во многих новых постройках из-за изменений в электротехнических нормах требуется отдельный заземляющий стержень для электроснабжения, расположенного за пределами здания. В некоторых случаях это необходимо, поскольку устанавливаемые новые пластиковые коммуникации не обеспечивают возможности заземления.

Проверка счетчиков воды

Проверка счетчиков часто вызывает споры. Для начала нужны деньги. Это также доставляет неудобства владельцу недвижимости, а также мешает нормальному распорядку дня. Однако почти во всех случаях затраты на проверку и замену счетчика (при необходимости) более чем компенсируются увеличением дохода в течение срока службы счетчика. Это особенно актуально для районов со средним или более высоким расходом воды. Тщательный и хорошо продуманный план – лучший подход.

Частота проверки счетчика зависит от нескольких факторов: размер счетчика, качество воды, использование, обращения в службу поддержки и область применения. Производители и другие ассоциации (AWWA) рекомендовали стандартное время циклов испытаний счетчиков, которое за многие годы оказалось удовлетворительным. Многие утилиты также имеют установленные программы, которыми они с удовольствием поделятся с заинтересованными лицами.

Как правило, большинство счетчиков в жилых помещениях следует проверять с интервалом в 10 или 15 лет. Тестовый образец из нескольких метров в заданной области поможет вам определить текущую точность счетчика. Это может быть выполнено с помощью портативного контрольного счетчика в любое время, когда поступает вызов службы для проверки счетчика с низкой регистрацией или жалоба на высокий счет за воду (при условии отсутствия утечек).

Если показания счетчиков относительно точны (95 процентов), то общая программа тестирования может быть отложена. Более низкая точность является катализатором для общей программы испытаний. Если коммунальное предприятие получает много обращений в службу поддержки остановленных счетчиков, следует запустить программу тестирования. Кроме того, если многие из счетчиков показывают большие неточности, то следует инициировать программу замены и ремонта без прохождения программы тестирования.

Большие счетчики следует проверять чаще, особенно если в здании используется большое количество воды. Обоснование заключается в том, что счетчики с малым расходом часто отстают в своей регистрации, в результате чего коммунальное предприятие имеет повышенный объем неучтенной воды и приводит к потере доходов. В некоторых случаях стоимость тестирования и последующего ремонта может превышать прибыль от упущенной выгоды, но частота программы тестирования не должна меняться.

Тестирование более крупных расходомеров с интервалом в два-три года может показаться чрезмерным для некоторых, но в большинстве случаев это должно быть экономически эффективным. Это особенно актуально для многоквартирных домов (или квартир/кондоминиумов), где часто используется низкий расход воды (например, смыв в туалете и умывальники/раковины). Если есть какие-либо опасения по поводу экономической выгоды, запись о затратах на тестирование по сравнению с прибылью может использоваться в качестве основы для программы тестирования. Время тестирования также даст коммунальному предприятию возможность провести жизненно важную проверку счетчика на наличие фальсификации или других проблем.

Счетчик воды проверяется различными способами. Для жилых счетчиков проще заменить и протестировать счетчик на стенде, чем пытаться проверить в доме. Однако существуют портативные измерительные приборы, которые можно использовать дома и которые дают точные результаты. Счетчики большего размера обычно можно проверить только на месте, что означает необходимость отключения воды или предоставления каких-либо других средств для подачи воды на время проведения испытания. Наличие заблокированной байпасной линии вокруг счетчика позволит снабжать здание водой во время проведения теста.

В других случаях здание может обслуживаться двумя или более линиями (обычно в больницах), что позволяет отключить одну из них за раз. Если нет другого способа обеспечения водой во время проверки счетчика, то необходимо принять меры для проведения проверки в нерабочее время, отличное от обычного. Обычно это включает в себя большую координацию и оплату сверхурочных. Тем не менее, это испытание нельзя игнорировать или откладывать. В конце концов, на карту поставлены доходы и неучтенная вода.

Фотографии предоставлены Hersey Meters, Cleveland, N.C.

Скачать: здесь чтение вашей квартиры, кондоминиума, товарищества домовладельцев, сообщества промышленного жилья или парка передвижных домов. Доказано, что люди потребляют меньше воды при наличии счетчиков, и им приходится отчитываться и платить за то, что они используют. Если вы увеличиваете стоимость воды для своих арендаторов, арендаторов или домовладельцев, вы можете стать неконкурентоспособными с арендной платой. Субизмерение может стимулировать сохранение и помочь найти утечки, которые будут стоить вам денег. Следующие типы недвижимости выиграют от субметрии

• Многоквартирные дома и недвижимость
• Кондоминиумы и ассоциации
• Парки мобильных домов
• Сообщества промышленного жилья
• Ассоциации домовладельцев
• Кемпинги и причалы
• Торговые центры, торговые центры и офисные здания с несколькими арендаторами

Ультразвуковые счетчики воды Kamstrup – Счетчик Kamstrup идеально подходит для субсчетчиков. Он отличается высокой точностью, длительным сроком службы, возможностью регистрации данных, высокой устойчивостью к взлому, простотой установки в любом положении, малым весом, компактностью и отсутствием содержания свинца.



Kamstrup Radio AMR — Kamstrup предлагает две системы считывания показаний счетчиков AMR. Облачная система чтения Kamstrup READy для смартфонов и планшетов Android или недорогой и простой в использовании USB-ридер. Обе системы считывания работают со всеми радиочастотными счетчиками Kamstrup, а переход с USB на облачную систему выполняется просто и без проблем.

USB-ридер Kamstrup — USB-ридер представляет собой небольшой USB-накопитель. Он содержит программное обеспечение, память и радиоприемник. Один или несколько маршрутов счетчиков загружены на флешку, и вы просто проходите мимо или проезжаете мимо счетчиков, чтобы считать их. Показания можно загрузить в прилагаемое программное обеспечение для ПК для экспорта в электронную таблицу, внешнее бухгалтерское программное обеспечение или программное обеспечение для выставления счетов за коммунальные услуги. Устройство Reader может вмещать до 4000 метров и включает бесплатное лицензирование программного обеспечения до 800 метров. Приращения от 800 до 4000 требуют небольшой единовременной платы за лицензию на программное обеспечение. Плата за программное обеспечение или поддержку не взимается.

Kamstrup READy – Ready — это система чтения на базе смартфона или планшета. Маршрут загружается в приложение для Android, а местоположения счетчиков накладываются на карту Google. Пока вы едете, маленький RF-считыватель считывает показания счетчиков и передает показания через Bluetooth на смартфон. При считывании точки исчезают до тех пор, пока не будут считаны все счетчики. Любые счетчики с информационными кодами, такими как утечки, несанкционированный доступ или взрыв, отображаются как предупреждения. Показания счетчика сразу или в пакетном режиме отправляются на сервер Kamstrup READy Secure Cloud Suite и готовы к выставлению счетов. Благодаря прямому мобильному интернет-соединению офис имеет доступ к показаниям в течение нескольких секунд после их сбора.



Дополнительная информация:

• Ультразвуковые расходомеры Kamstrup
• USB-считыватель Kamstrup
• Kamstrup READy Система AMR для смартфонов
• Изделия для установки счетчиков
• Муфты счетчиков
• Прокладки счетчиков воды
• Крышки подземных счетчиков
• Дистанционные дисплеи счетчиков воды

Проконсультируйтесь с нами о том, как лучше всего начать свой проект субсчетчиков. Мы можем помочь вам, если у вас нет счетчиков, вы переходите с ручного считывания на счетчики AMR или у вас есть другая система считывания, с которой вы хотели бы перейти. Мы также поставляем ультразвуковые счетчики воды Kamstrup с закодированным выходным сигналом для систем AMR и AMI сторонних производителей.

Счетчики Kamstrup с кодированным выходом – Если у вас уже есть система считывания показаний счетчиков, мы можем поставить превосходные ультразвуковые счетчики воды Kamstrup с кодированным проводным выходом. Вывод представляет собой стандартный протокол AWWA UI-1203 (протокол, совместимый с Sensus). Вы можете получить все преимущества высокой точности воды с вашей текущей системой считывания

Преимущества счетчика Kamstrup по сравнению с традиционными механическими счетчиками:

• Гибкость установки – В отличие от механического счетчика, счетчик Kamstrup можно устанавливать в любой конфигурации: вертикально, сбоку, вверх дном или под любым углом
• Погрешность в течение всего срока службы – Благодаря отсутствию изнашиваемых движущихся частей счетчик имеет гарантию НОВОЙ точности измерения на 20-летний срок службы счетчика, в отличие от механических счетчиков, которые гарантируют новые уровни точности счетчика только в течение 5 лет.
• Низкий расход — Расходомер Kamstrup 5/8″ и 5/8″ x 3/4″ имеет начальный расход с утечкой в ​​промышленности 0,015 гал/мин. Большинство механических расходомеров не начинают запись до 0,16–0,25 гал/мин. Это означает, что вы будет регистрировать утечки из подтекающих кранов и протекающих туалетов, которые механический счетчик не может, и выставлять счет за всю использованную воду, даже небольшие утечки после счетчика.0138
• Обнаружение утечки — Счетчик Kamstrup может отслеживать и предупреждать об утечке счетчика, который постоянно используется. Он более точен в предупреждении о небольших утечках, чем механические счетчики, поскольку обнаружение потока намного ниже.
• Сопротивление взлому  – Счетчик практически не подвергается взлому. Реестр является цельным и не может быть удален. При удалении из трубы сигнал тревоги будет установлен на «сухой» при опорожнении. Если повернуть назад, он запишет обратный поток в журнал и предупредит об обратном потоке, он не подвержен магнитным помехам. Поток данных о показаниях RF индивидуально зашифрован, и только владелец счетчика имеет ключ шифрования.
• Мониторинг температуры – Счетчики постоянно контролируют температуру воды и окружающей среды. Поток данных позволяет обнаруживать низкие температуры, которые могут привести к замерзанию счетчика, или высокие температуры, такие как выход из строя нагревательной ленты, которые могут привести к повреждению счетчика. Вы можете исправить ситуацию до того, как у вас случилась авария с потерей воды или повреждением счетчика.
• Полимерный корпус – Полимерный корпус, наполненный стекловолокном, на самом деле рассчитан на более высокое давление, чем латунный расходомер, и нет никакой ценности для металлических скребков, которые могут попытаться украсть его.
• Регистрация данных — независимо от системы AMR или AMI каждый счетчик имеет внутреннюю регистрацию данных для аудита использования. Журнал содержит ежедневные показания за 460 дней, еженедельные показания за 65 недель, ежемесячные показания за 36 месяцев и последние 50 информационных кодов аварийных событий, таких как обратный поток тампера, утечка, взлом или температура.
• Programmable — Если у вас есть недвижимость, в которой используются галлоны, а в других — кубические футы, вы не застрянете с дополнительным запасом.
