Открытая проводка в деревянном доме своими руками – особенности и способы ее монтажа

---

---

Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом.

Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др.) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

1. В гофре, сделанной из ПВХ.
2. В металлорукаве.
3. В трубах, сделанных из ПВХ или металла.
4. В коробах, сделанных из ПВХ.
5. На скобах.
6. На изоляторах или фарфоровых роликах.

Использование гофрированной трубы

---

---

Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой.

Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

Использование открытой проводки с фарфоровыми роликами

Выключатель под проводку на стене

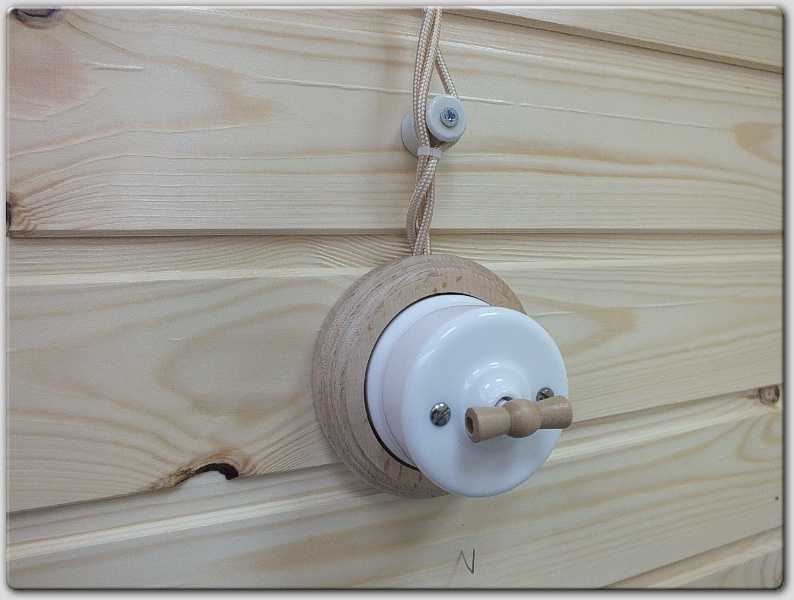

Декоративный выключатель с розеткой

Горизонтальная проводка на деревянной стене

Выключатели и розетки для открытой проводки

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

Все начинается с составления схемы прохождения открытой проводки.

Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

1. Электропровода.
2. Розетки и включатели.
3. Металлические гильзы.
4. Пластиковые втулки.
5. Разводные коробки.
6. Удлинитель.
7. Металлическая пластина.
8. Гофротруба, или кабель-каналы, или фарфоровые ролики.
9. Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

1. Бокорезами и пассатижами.
2. Набором отверток.
3. Напильником.
4. Молотком.
5. Зубилом.
6. Монтажным ножом.
7. Гаечными ключами.
8. Электрической дрелью.
9. Мультиметром.
10. Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.

---

---

Кабель канал “Элекор” от IEK поможет организовать энергоснабжение любого объекта Скрытая проводка в деревянном доме – преимущества и недостатки, а также особенности проведения Проводка в дачном доме своими руками – особенности организации и последовательность монтажа Ретро проводка в деревянном доме – функциональные особенности, а также секреты ее создания

как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность того материала, из которого они построены, разумеется, электрифицируются. И электропроводку в них важно сделать безопасной, качественной и эстетичной.

Электрика для деревянного дома требует особого подхода в выборе, так как дерево является материалом с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства была заложена проводка скрытого типа. А чтобы открытые взору провода не только обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре — все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

Пожарная безопасность требует либо полной изоляции проводов от деревянных стен с помощью не поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов. При этом все медные жилы проводов допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянный дом со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и не рекомендуемый на сегодняшний день вариант. Конечно, кое-где провод выводят сквозь стену и при открытом монтаже (например, там, где нужно вывести кабель в другую комнату), но это делается с помощью металлических трубок, а отверстия декорируются керамическими втулками, и опасности такой проход кабеля не представляет.

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильности предварительно составленной схемы проводки и в расчете сечения электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и из высококачественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянными панелями) опасность пожара вызывается явлением искрения проводов или розеток. Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, — это УЗИС (устройство защиты от искрения). УЗИС отслеживает сохранение нормального состояния всех элементов электрической сети и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только сохраняет постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления — например, в случае подключения неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности работы всей системы проводки и, как следствие, существования самого дома.

Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева встречается и открытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах — проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться — желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках могли быть использованы алюминиевые жилы, срок эксплуатации которых ограничен — при несвоевременной замене их эксплуатация может привести к пагубным последствиям. Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые — новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями долгой и безопасной работы, даже если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать необходимую токовую нагрузку, которую они смогут переносить), то эта электрика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

Открытая ретропроводка — это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач — это ретро, винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево — показывать его фактуру на стенах, меньше прятать под различные панели. Но для электриков это ставит свои задачи — безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены следует использовать электромонтажные коробки из плотного электротехнического пластика с эластичными кабельными вводами. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок специально для деревянных домов — KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант. Связан он с тем, что ввиду моды на необработанное дерево (бревно) в интерьере часто встает вопрос монтажа розеток и выключателей (то есть изделий с плоским основанием) на полукруглую поверхность. Самое удобное, экономичное и эстетичное решение данного вопроса — накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установку и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место. При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно — идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения. Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые с легкостью впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома — это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с материалом декоративных рамок или выключателей. Электрика «под ретро» — это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде. Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки — всё это привлекает внимание и подчеркивает винтажную направленность интерьера. Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, то мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем если покупатель решает делать покупку именно кейсом, то в ТД «Декоративная Электрика» рассчитают варианты именно на его имеющийся бюджет и на конкретный интерьер — то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам. Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной формы фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, подчеркнув его направленность с помощью электрики. В нашем каталоге вы сможете найти аксессуары на любой вкус и интерьер, а готовые комбинации сделают выбор проще, например, готовое сочетание аксессуаров производителя Salvador — выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

В каталоге представлены сочетания электрики практически из любых материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

Комбинации из латуни (розетки, выключатели, распределительные коробки) отлично сочетаются с дубовыми подложками и эффектно смотрятся в сочетании с элементами из темного дерева.

А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио».

Электрика в деревянный дом должна быть не только стильная и красивая, но еще и очень качественная — в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!

Ещё материалы по теме:

• В каких случаях необходимо устанавливать металлические подрозетники?
• Подчеркните стиль издалека с помощью уличных светильников для загородного дома
• Сложно, но можно: скрытая проводка в деревянном доме
• Основные ошибки при выборе электрики в загородный дом

Наружная проводка в деревянном доме: выбор кабеля, ввод электролинии

При подключении здания к подстанции особую роль играет наружная проводка в деревянном доме. От того, насколько верно были подобраны материалы и точно выполнен монтаж всего оборудования, будет зависеть безопасность строения от возможности возникновения возгорания.

Содержание

1. Требования к наружной проводке деревянного дома
2. Подготовка проекта электроснабжения
3. Выбор кабеля и устройств
4. Выбор вводного кабеля и автоматики
5. Однофазное питание
6. Ввод электролинии в дом
7. Устройство электрощита
8. Противопожарная защита

Требования к наружной проводке деревянного дома

Дерево, как строительный материал, имеет тысячелетнюю историю. Но и на сегодняшний день постройки из древесины актуальны для многих мест на земле. Строительство зданий из этого материала обходится заметно дешевле, чем, например, из камня. Это только одно из достоинств. А что касается минусов, то в основном выделяют один. Будь то бревенчатый сруб, или каркасное строение, такие здания считаются пожароопасными в повышенной мере.

В виду этого, при выборе проводов и электрических устройств для деревянного дома, необходимо применять повышенные требования. Ведь по статистике большинство пожаров в домах, где была применена деревянная отделка, происходит по вине электрика. Из-за ошибки при монтаже. Проигнорированные правила заземления или неверно установленный выключатель может быть причиной возгорания.

Основные требования к электропроводке деревянного дома:

• При выборе кабелей и их компонентов необходимо учитывать пиковую нагрузку на каждом из участков электрической сети. Поэтому материалы берутся с 25-30% запасом.
• Расположение проводки должно сводить к минимуму перегрев кабелей и возможность занимания от них огнем окружающих предметов.
• Рекомендован медный кабель с тремя жилами. Его изоляция должна быть выполнена из негорючих материалов. Запрещается использовать провода с ПВХ оболочкой.
• Прокладку желательно вести открытым методом. Это облегчает диагностику.
• Электрощит должен быть идеально изолирован от деревянных материалов.
• Каждая группа в электрической сети комплектуется отдельным автоматическим выключателем. Крайне нежелательно превышать номинал токов. Это может привести к перегреву проводника.

Безопасность электропроводки для домочадцев регламентируется нормативной документацией. Из всех ПУЭ, СНиП и ГОСТов лучше всего ориентироваться на «Правила устройства электроустановок». Документ написан понятным языком и содержит полную информацию по монтажу электропроводки в частном доме.

Эти знания помогут проконтролировать действия электриков, нанятых для работы в доме. Также они позволят провести самостоятельную диагностику в экстренных случаях и выполнить временный ремонт до прихода специалистов.

Подготовка проекта электроснабжения

Чтобы провести электрификацию деревянного дома потребуется индивидуальный проект. Но прежде всего подается заявка в ОАО «Региональные электрические сети». Выбирается ближайший, к будущему жилью, филиал и подписывается договор, разрешающий присоединится к электрической сети.

Проектирование проводят пошагово:

• Для нахождения общей мощности суммируется сила всех бытовых электроприборов по паспортным данным. К итоговой цифре необходимо прибавить еще 30%. Это нужно для создания запаса на случай пиковых нагрузок.
• Чертится схема, на которой указываются: вводный кабель, розеточные группы, освещение, электропроводка и электрощит. Чертеж выполняется на базе плана дома.
• Сечение проводов подбирается заранее, отдельно каждой группе в сети. Как и месторасположение распределительных коробок.
• Выбирается идеальный путь для пролегания кабеля и наносится на план.
• Руководствуясь нормативными документами, которые разрешают только строго вертикальное или горизонтальное расположение проводов, необходимые повороты в проводке проводить под углом 90°.

Стоит учесть все металлические предметы на пути пролегания проводки. Их необходимо обойти на расстоянии в 30 см.

Выбор кабеля и устройств

Необходимо заранее определить нужное количество всех проводов и устройств. А также выбрать нужные из предлагаемых поставщиками и производителями.

Для частных домов используют два типа кабелей:

• NYM. Евростандартный силовой кабель, который применяют для сетей с напряжением до 660 Вт.
• ВВГнг. Двойная виниловая оплетка позволяет его использование в сети напряжением до 1 кВт.

Для определения нужного сечения жилы необходимо обратится к нормативным документам. Там есть таблицы, позволяющие выбрать нужный кабель. Для розеток берут медную жилу в 2,5-4 мм, а для освещения подойдет алюминиевый провод сечением 1,5-2,5 мм. Но для деревянного дома рекомендуется применять только медный кабель. Он менее подвержен перегреванию.

ПУЭ поможет правильно подобрать автоматические выключатели и розетки. Обычно берут с заземлением на 16 Ампер.

Лучше установить в помещении группу из 3-4 розеток, чем в дальнейшем пользоваться тройником.

Выбор вводного кабеля и автоматики

Дифавтомат, как и вводный кабель, выбирается с учетом всех бытовых электроприборов и осветительных ламп, которые предполагается эксплуатировать. Данные по мощности берутся из технических паспортов или инструкций. Все плюсуется и к итоговой сумме прибавляется необходимый запас для безопасности.

Необходимо подобрать вводной дифавтомат так, чтобы при критической нагрузке разрывалась цепь в электрощите, а само здание не обесточивалось. Для деревянного дома выбирают одно- или двухполюсный автомат и монтируют его после счетчика.

Однофазное питание

Для электрификации частных деревянных домов используют однофазную сеть с напряжением тока в 220 В и частотой 50 Гц. Местная подстанция подает ток к распределительному щитку в доме по двужильному кабелю, без заземления. В случае, когда используется трехжильный, то применяется защитное заземление.

Ввод электролинии в дом

В Европе электролинии спрятаны под землей. В России линии электропередач протянуты над землей между опорными столбами. И в дом электрокабель подается тоже по воздуху. От столба к жилищу натягивается трос и к нему крепится провод. Это уберегает кабель от разрыва под собственным весом и применяется, когда расстояние до дома более 20 м. А при необходимости между столбом и домом устанавливается дополнительная опора.

Если же длина до несущего столба не велика, то можно применить самонесущий изолированный провод (СИП), без троса.

Но также используется и надежный способ прокладки проводки под землей. Для этого применяют бронированный кабель. Провод защищают гофрированной металлической трубой.

Роется траншея на глубину в 70 см и засыпается 20 см слоем песка. На него укладывается гофра с кабелем и снова засыпается 15-ти сантиметровым пластом песка. Остальное пространство заполняется землей.

В идеале подвод кабеля нужно располагать в непосредственной близости распределительного щита. А в стену устанавливают металлическую гильзу для проводки кабеля.

Устройство электрощита

Внешняя проводка в деревянном доме подводится к распределительному щиту. Далее ток поступает на оборудование, которое отвечает за безопасность и точную работу электросистемы. Для деревянного дома предпочтительнее металлическая коробка на 15 модулей и заземляющей шиной.

Установка подразумевает следующие требования:

• Расположение в 120-140 см над полом.
• Задняя стенка наглухо крепится к поверхности стены саморезами.
• Если используется больше 15 модулей, то необходимо установить внутри две дин-рейки.

Часто УЗО не ставят, так как при наличии автоматов не требуется. Но специалисты электрики советуют установить. Оно понадобится, когда придется вручную отключить дом от подачи напряжения.

Противопожарная защита

Выделяют правила при вводе электрокабеля в деревянный дом:

• Монтаж УЗО.
• Прокладка проводов в металлических коробках или трубах.
• Обеспечение заземления и контроль неразрывности.
• Монтаж системы уравнивания потенциалов.

При неуклонном выполнении требований технической безопасности при проведении электроработ, будет достигнуто полное исключение риска возгорания проводки. Это обезопасит дом от пожара и послужит гарантией бесперебойной работы электросистемы на многие годы.

135 фото лучших безопасных решений

Жильё из натурального массива считается древнейшей российской архитектурной традицией. Сегодня тоже при отсутствии нехватки современных стройматериалов, большинство собственников загородных владений отдают предпочтение строительству домов непосредственно из древесины, которая несравнима по теплоте, а также создаваемому уюту.

Однако ни одно жилое сооружение не может обойтись без электрического питания, и дом из древесины не исключение. При этом чтобы самостоятельно провести электропроводку в доме из дерева грамотно, важно знать несложные правила. Придерживаясь его, вы не подвергните никакой опасности здоровье своей семьи и в полной мере обеспечите максимальную сохранность имущества.

Методика проведения работ:

• Определение мощности электрического устройства и разработка проектной документации;
• Выбор требуемого кабеля, розеток, приборов;
• Ввод в жильё питания, обустройство защитного автомата, а также подключение щита, счётчика;
• Монтаж электротехнических устройств, осветительных устройств;
• Монтаж УЗО, обустройство заземления;
• Проведение испытаний профилактического характера.

Подготовка проектной документации

Для создания проекта важно получить руководство, обратившись в соответствующую организацию. Затем высчитываем мощность электроустройств для поэтапного создания электросхемы:

• производится технический план сооружения. В схеме электрической проводки в загородном жилье определяются зоны размещения розеток и других электроэлементов с индивидуальным подключением;
• выбирается кабеля для всех электроточек;
• на схеме обозначаются точки установки коробок распределительных;
• отмечается возможность всех устройств;
• приборы освещения подключаются исключительно в одну линию, при этом мощные устройства объединяются в иную линию;
• определяется расстояние, предполагаемое от линии, от которой будет проходить кабель до оконных, дверных проёмов, а также расстояние от электрических точек до напольной и потолочной поверхностей. В будущем это позволит исключить повреждения проводки при осуществлении ремонта.

Разновидности электропроводки

Существует несколько методов проложить электропроводку в жилье из природного массива:

Открытого типа электропроводка обустраивается на изоляторах. Данный метод пользовался большой востребованностью в прошедшем столетии, сейчас вновь в моде комнаты, обустроенный в стилистике ретро.

Электрическая проводка в проводах. Это также открытого вида проводка, к которой имеется доступ когда необходимо, только укладка проводов осуществляется в лотки. Разновидность подобной проводки состоит в плинтусах.

Скрытая электрическая проводка. В сооружении из древесины обустраивается, если имеется обшивка потолочной или настенной поверхности. В подобном варианте кабели обустраиваются в гофрированном рукаве из металла и разводят по периметру дома. Скрывается проводка за облицовочными материалами.

Особенности проводки закрытого типа

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.

В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.

Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться.

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

• В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
• Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
• Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
• В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
• Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

Фото электропроводки в деревянном доме

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Внешняя проводка в деревянном доме (151 фото) – фото

Ретро выключатели и розетки в интерьере

Электропроводка для деревянного дома

Электропроводка под старину

Наружная электропроводка

Электрика в деревянном доме

Открытая проводка

Наружная электрика в деревянном доме

Проводка в бревенчатом доме

Наружная проводка в загородном доме

Наружная проводка ретро

Проводка в деревянном доме

Проводка в деревянном доме

Наружная проводка в доме

Проводка в частном деревянном доме

Плетёная проводка в деревянном доме

Ретро проводка

Электрика в кабель каналах в деревянном доме

Наружная электропроводка в деревянном доме

Ретро проводка в деревянном доме

Ретро проводка

Монтаж наружной электропроводки

Электропровода на даче

Наружная проводка в деревянном

Наружная проводка электричества в деревянном доме

Наружная проводка ретро

Электропроводка в деревянном доме

Открытая электропроводка в деревянном доме

Наружная открытая проводка

Наружная электрика в деревянном доме

Открытая прокладка кабеля

Ретро электрика монтаж

Наружная проводка в деревянном доме в кабель канале

Ретро проводка в деревянном доме

Наружная электропроводка в доме

Провод для наружной проводки в деревянном доме

Ретро проводка TDM

Электропроводка в бревенчатом доме

Электрика в деревянном доме

Безопасная электропроводка в деревянном доме

Электрика в деревянном доме

Монтаж электрики в деревянном доме

Наружная проводка в доме из бруса

Наружная проводка в деревянном доме

Электропроводка в деревянном доме

Электропроводка ретро в доме из профилированного бруса

Декоративная наружная проводка

Наружная электропроводка в доме

Наружная электропроводка в доме

Проводка в деревянном доме

Проводка на деревянном потолке

Открытая проводка

Внешняя проводка в каркасном доме

Ретро электрика в деревянном доме

Электропроводка в бревенчатом доме

Наружная ретро проводка в деревянном

Ретро проводка в деревянном доме

Электропроводка в деревянном доме

Проводка в дачном домике

Электрика в древесном доме

Провода в срубе

Электропроводка на изоляторах в деревянном доме

Электропроводка в Леруа Мерлен

Электрика в древесном доме

Короба для электропроводки в деревянном доме

Электропроводка в брусовых домах

Внешняя проводка в деревянном доме в кабель-каналах

Ретро проводка в деревянном доме

Ретро проводка на рынке мельница

Проводка в бревенчатом доме в кабель канале

Ретро проводка 2 этаже деревянном доме

Ретро проводка

Ретро проводка в деревянном доме

Электрика наружная в частном доме

Электрика в срубе

Ретро проводка на рынке мельница

Наружная электропроводка в деревянном доме

Наружная электрика в деревянном доме

Наружная электропроводка в бане

Ретро проводка синий

Электропроводка в деревянном доме

Ретро проводка в деревянном

Электропроводка под старину в трубах в деревянном доме

Ретро проводка Бирони

Выключатели в деревянном доме

Электропроводка в срубе

Трубы для электропроводки в деревянном доме

Электрика в деревянном доме

Наружная проводка на веранде

Электропровод в деревянном доме

Электропроводка в деревянном доме

Электропровод в деревянном доме

Декоративная электропроводка

Настенная проводка

Проводка в деревянном доме под старину

Наружная проводка на даче

Электрика в кабель каналах в деревянном доме

Электрика в кабель канале

Наружная электропроводка в деревянном доме

Наружная электропроводка в каркасном доме

Кабель канал в деревянном доме

Наружная электропроводка в деревянном доме

Монтаж наружной электропроводки

Наружная проводка в кабель канале

Ретро проводка Бирони

Наружная электропроводка в каркасном доме

Электропроводка в каркасном доме открытая

Ретро проводка в деревянном доме

Деревянные подложки для ретро проводки

Наружная электропроводка в интерьере

Наружная электропроводка

Витая проводка для деревянных домов

Наружная электрика в деревянном доме

Наружная электропроводка в доме

Наружная электропроводка в доме

Кабель канал для прокладки открытой электропроводки

Распайка под ретро

Ретро проводка в деревянном доме

Ретро электрика в деревянном доме

Ретро проводка 2 этаже деревянном доме

Электрика в кабель каналах в деревянном доме

Наружная электрика в деревянном доме

Электрика в деревянном доме

Электрика в брусе под ключ

Наружная электрическая проводка в квартире

Электропроводка в деревянном доме

Ретро проводка в деревянном доме

Проводка Рязань

Проводка в деревянном доме

Открытая электропроводка в доме

Ретро проводка серая

Открытая проводка в доме

Ретро проводка в деревянном доме своими руками

Электропроводка в деревянном доме

Прокладка электропроводки в доме из бревна

Наружная электропроводка

Открытая проводка в трубах

Электрика в кабель каналах в деревянном доме

Наружная ретро проводка кабель Леруа Мерлен

Открытая проводка

Наружная проводка в кабель канале

Электропроводка в деревянном доме

Проводка в дачном доме

Ретро проводка на Вагонке

Ретро проводка 2 этаже деревянном доме

Наружная проводка в доме из клееного бруса

Провод для наружной проводки в деревянном доме

Ретро кабель для наружной проводки

Декоративная наружная проводка

Электропроводка в деревянном доме

Электрика в деревянном доме

Наружная проводка в парилке

Электропроводка в деревянном доме: видео и фото, прокладка и замена, устройство и типы

Главная » Электричество » Электропроводка в деревянном доме: видео и фото, прокладка и замена, устройство и типы — открытая и скрытая проводка в деревянном доме

Не смотря на распространенное мнение, что электропроводка – это то, что любой домашний мастер может запросто сделать своими руками, ее относят к одной из наиболее сложных и небезопасных инженерных систем жилого здания. Особого внимания требуют сети в строениях из сгораемых материалов, таких как срубы, каркасные и каркасно-щитовые конструкции. Именно к ним предъявляются наиболее высокие требования пожарной безопасности, не соблюдение которых может угрожать возгоранием. Монтаж проводки в деревянном доме должен быть сделан с соблюдением всех норм и допусков и существенно отличается от коммуникаций многоквартирного или каменного здания.

Содержание

1. Типовая схема электропроводки в деревянном доме: бревенчатом, каркасном, из бруса
2. Наружная и внутренняя, скрытая и открытая проводка в деревянном доме: отличия в устройстве
3. Монтаж электропроводки в деревянном доме своими руками: обучающее видео

Типовая схема электропроводки в деревянном доме: бревенчатом, каркасном, из бруса

Прокладка электропроводки в деревянном доме начинается с ввода в дом, и подключения ее к общей электросети. Обычно ее делают от воздушной линии кабелем сечением 16 кв. миллиметров. Сегодня для этого чаще всего используют СИП4, это изолированный провод, устойчивый к действию ультрафиолета и такая наружная проводка в деревянном доме при правильном монтаже прослужит не менее 25 лет. Соединения с воздушной линией и непосредственно кабелем ввода необходимо делать специальными герметичными сжимами, которые не только обеспечат хороший контакт, но защитят от проникновения влаги под изоляцию.

По действующим нормам не допускается проводка с алюминиевыми жилами, поэтому перед вводом необходимо перейти на медный провод. Обычно СИП4 подключают к ВВГнг, при этом высота от земли до точки подключения должна быть не менее 2,75м.

Через деревянную стену (как и перекрытия) провод должен проходить через специальные металлические втулки из толстостенной трубы. Толщина металла должна быть для кабелей от 6 до 10 квадратов – 3.2 мм, для 4 – 2, 8 мм. От наружной стены до щитка проводку тоже защищают металлической тубой. Если это невозможно, то необходимо включить в цепь (до прохождения по деревянным конструкциям) устройство автоматического отключения. Обычно это пылевлагозащищенный АЗ с номиналом на ступень выше, чем тот, который предполагается использовать внутри дома для всей проводки.

В распределительном щитке обычно устанавливается двухполюсной автомат защиты, счетчик и несколько однополюсных автоматов ( или УЗО) в зависимости от количества групп потребителей в сети. Так же там располагается нулевая и, при наличии контура заземления, заземляющая шины. Для небольшого одноэтажного дома проводку внутри помещения делят на три группы: кухня, спальни, гостевая, либо – кухня, освещение, розетки (всех комнат, кроме кухни).

Внутренняя проводка в деревянном доме схема всегда индивидуальна и зависит от количества, мощности и расположения предполагаемых потребителей.

Наружная и внутренняя, скрытая и открытая проводка в деревянном доме: отличия в устройстве

В панельных домах и других зданиях из негорючих материалов линии электропровода обычно укладываются в штробы или специальные каналы, которые потом закрываются штукатуркой и отделочным материалом. С деревянными стенами все гораздо сложнее. Как уже упоминалось в дереве кабель можно прокладывать, только в металлических трубах. Кто-то может возразить, что во многих эксплуатируемых сегодня зданиях это правило не соблюдается. Но по статистике львиная доля пожаров в строениях из дерева происходит по причине неисправности в электросети.

Самый простой в реализации и дешевый способ решения данной задачи — открытая электропроводка в деревянном доме. Она может укладываться незащищенным кабелем или в специальных полимерных трубках или пеналах. В первом случае провод крепят к стене обычно электротехническими скобами. При прокладке одиночных кабелей менее 6 квадратов допускается крепления непосредственно к дереву, в остальных случаях необходимы подкладки из негорючих материалов выступающие на 10 мм с обеих сторон или соблюдение воздушного зазора 10 мм. Последний вариант напоминает способ, используемый несколько десятилетий назад. Кстати, именно такая ретро проводка в деревянном доме и сегодня будет отвечать всем нормам безопасности, но, к сожалению, достать, необходимые для этого материалы сегодня практически невозможно, да и красотой она не отличается.

Также достаточно распространена эл проводка в деревянном доме в специальных гибких полимерных трубках (в гофре). Она очень проста в монтаже и не вызывает сложностей, но при этом портит весь интерьер непривлекательными трубами грязно-серого цвета по всему дому. Более аккуратно выглядят пластиковые короба. Они могут быть белыми или цветными, некоторые производители предлагают расцветку «под дерево».

Скрытая электропроводка в деревянном доме нередко вызывает затруднения даже у опытных специалистов. По нормам ее допускается проводить в металлических трубах, или по штукатурному намету с покрытием не менее 10 мм.

Монтаж электропроводки в деревянном доме своими руками: обучающее видео

Электрическая проводка в деревянном доме предпочтительна наружная. Оптимальный способ на сегодняшний день – укладка кабелей в специальные пластиковые каналы, которые не только гарантируют пожаробезопасность, но и упрощают ремонт, и реконструкцию схемы в случае необходимости. Все подрозетники и распределительные коробки используются для наружного типа монтажа и также должны быть изготовлены из материалов не поддерживающего горения.

[su_youtube url=»http://www.youtube.com/watch?feature=player_detailpage&v=BRkKzz_kBog»]http://www.youtube.com/watch?v=xu0q_A5y61I[/su_youtube]

Чаще всего встречается скрытая электропроводка в каркасном доме. Так как пустоты несущей конструкции позволяют без особого труда проложить трубопровод под кабель еще на моменте монтажа каркаса. Также в деревянных зданиях может использоваться скрытая проводка, когда линии освещения уложены над перекрытиями (где можно разместить металлическую трубу), а «розеточная» линия проходит под полом или кабельканале плинтуса. В этом случае выключатели используют на батарейках, а розетки представляют собою своего рода переноски.

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

• Основные требования для проводки
• Основные этапы
• Проект
• Вход в дом
  • Поставка кабеля в земле
  • Ритрома воздушного кабеля
• Дистрибутивная доска
• Открыть внутреннюю склады трубы
• Распределительная коробка
• Открытый кабель

Скрытая внутренняя проводка

• Металлические трубы
• Под штукатурку

Выбор коммутационных аппаратов

Защитное заземление

Испытательные работы

Основные требования к электропроводке

Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

• Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
• Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.

• Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
• Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
• Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
• Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
• Не допускать нагрева проводников и электрических соединительных узлов.

Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

Основные этапы

Пошагово весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

• Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
• Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

нажмите, чтобы увеличить

• На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
• Выполнение ввода от магистральной линии электропередач в дом.
• Установка и сборка распределительного щита.
• Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
• Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
• Установка защитного заземления и УЗО.
• Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

На чертеже желательно указывать максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько – на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

нажмите, чтобы увеличить



Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

Ввод в дом

Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

Прокладка кабеля в земле

Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

Прокладка воздушных кабелей

Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

В качестве ввода рекомендуется использовать СИП (СИП).

Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щит

Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

Трубы электротехнические гофрированные

Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только с помощью пылесоса, но делать это не везде удобно.

Электрокоробка

Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

Открытый кабель

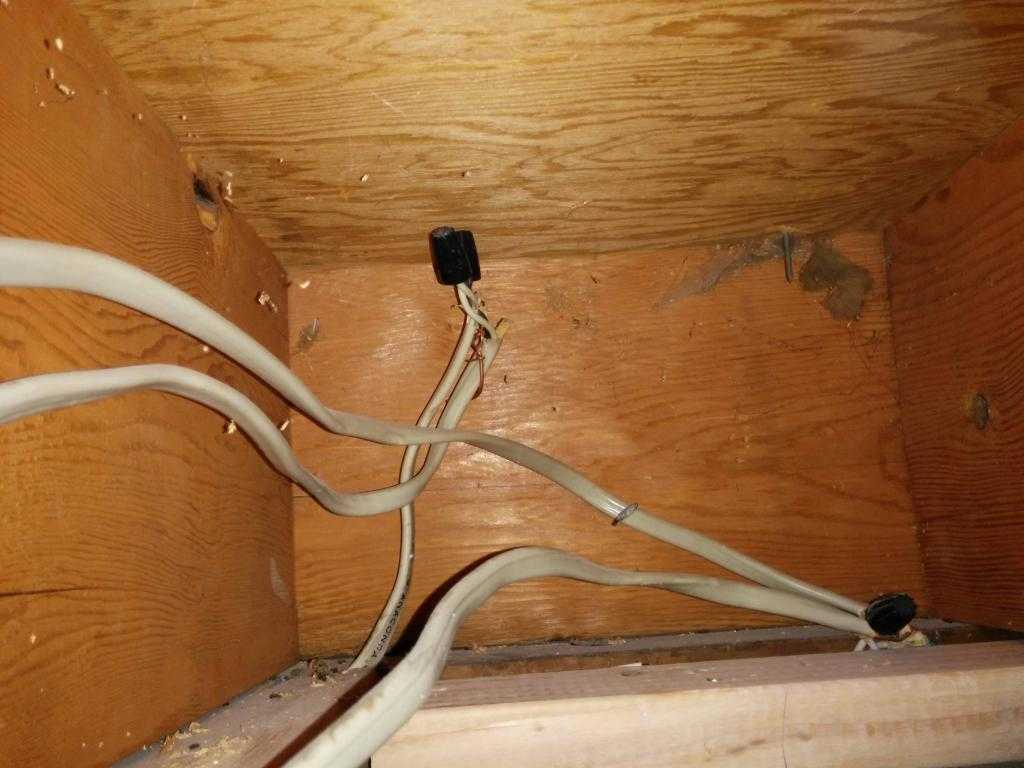

Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

Скрытая внутренняя электропроводка

Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм по пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

Медные трубы

считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

Под штукатурку

Есть еще один способ скрытой проводки – под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая – надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

Для этого есть две веские причины:

1. При монтаже изоляционный слой жил может быть незначительно поврежден.
2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

Выбор коммутационных устройств

При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

• Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
• Сварить эти штифты с уголками длиной 1 м при помощи сварки.

• Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
• Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

Тестовая работа

Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

• измерить сопротивление изоляции;
• загрузить машины;
• измерить сопротивление заземляющего проводника;
• проверить петлю «фаза-ноль»;
• выполнить проверку УЗО.

После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

Наглядно о нюансах электропроводки в деревянном доме в видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

Какой провод проложить в деревенский дом. Особенности устройства электроснабжения в деревянном доме

Рекомендуем внимательно отнестись к выбору Подрядчика для выполнения работ. Ориентируйтесь не только на цену, которую назначает потенциальный Подрядчик, но и на его опыт, и, самое главное, на успешно выполненные Объекты.

Наши ориентировочные цены на электромонтажные работы в деревянных домах указаны ниже. И вы всегда можете запросить список Объектов, на которых мы производили подбор и установку систем у наших специалистов.

Электропроводка в деревянном доме под ключ – цена

	Опция Экономичный (руб/м2)	Опция Стандарт (руб/м2)	Опция Премиум (руб/м2)
Внешняя проводка	800	1 000	1 800
Скрытый макет. Каналы для проводки сделано	1 500	2 000	3 000
Скрытый макет. Нет каналов для проводки	3 000	3 700	4 500
Ретро-электрик	1 400	1 800	2 900

Указанные цены включают все оборудование, материалы, работы и являются ориентировочными.

Ключевое отличие вышеперечисленных вариантов – насыщенность комнат в доме электрикой. При этом в любом из вариантов используется надежное оборудование и материалы, на которые распространяется гарантия.

В указанную цену не входит:

• Система молниезащиты

• Работы общестроительного характера (например, проходка бетонного ленточного фундамента, вырезка отверстий большого диаметра и т.п.)

• Стоимость выключателей, розеток, светильников и их установка

• Устройство электрики снаружи деревянного дома (например, ландшафтное освещение, ввод кабеля в дом и т. д.)

Основные требования к производству работ

При разводке электрики в любом деревянном доме необходимо соблюдать ряд условий. Некоторые из этих условий перечислены ниже.

• Входной электрический кабель. Перед началом протягивания троса отверстие, через которое он будет проходить, необходимо оборудовать специальной металлической втулкой 9.0303

• Выбор кабельной продукции. При проведении работ необходимо использовать электрический кабель, имеющий Сертификат соответствия и пожарный сертификат МЧС. Наиболее распространены марки ВВГнг и NYM. Необходимо уделить полное внимание выбору сечения электрического кабеля. Рекомендуемые участки кабельных трасс в зависимости от параметров нагрузок сведены в таблицу


Площадь поперечного сечения медного электрического кабеля (мм2)	U (напряжение сети) = 220 В		U (напряжение сети) = 380 В
	И (электрический ток), А		И (электрический ток), А	Р (безопасно передаваемая электрическая мощность), кВт
				10,5
				16,5
				19,8
		10,1		26,4
		15,4
		18,7		49,5
		25,3		59,4
		29,7		75,9
		38,5		95,7
		47,3		118,8
		57,2		142,2
				171,6

• Электрощиты. Их корпуса подлежат обязательному заземлению. Материалом для изготовления щитовых ограждений обязательно должен быть металл. В вводном электрощите необходимо установить УЗО, групповой автоматический выключатель, электросчетчик. Если в коттедже несколько этажей, необходимо установить доски пола

• Прокладка кабельных линий. По способу исполнения электропроводка по дому может быть: наружной (открытой), комбинированной и скрытой. Если выбран вариант скрытой электрики, то внутри конструктива коттеджа кабель подлежит протяжке только в железной трубе. Варианты разводки электрики в деревянном доме по цене отличаются друг от друга, в некоторых случаях, достаточно сильно. Об этом необходимо помнить в процессе выбора системы.


• Контур заземления Наличие контура заземления – обязательное условие для зданий из дерева

• Молниезащита


• Квалификация персонала Подрядчика. Специалисты, выполняющие работы на Объекте, должны иметь действующие разрешительные и иные разрешительные документы. Помимо повышенной пожароопасности, работа по разводке электрики в любом деревянном доме имеет нюанс, связанный не с технической, а с эстетической составляющей

 – варианты проводки

Как было сказано ранее, разводка линий электропередач в любых домах, в том числе и деревянных, может быть выполнена несколькими способами – наружная прокладка (открытая), включающая в себя специальный корпус – ретро-стиль, скрытая прокладка и прокладка кабеля по комбинированной схеме. Далее каждый из этих вариантов будет кратко рассмотрен.

Скрытая разводка

При скрытой проводке электрики в доме деревянные кабельные линии спрятаны в конструкции здания. Их не видно, они не портят внутреннее пространство.

Необходимо помнить, что использование гофрированной трубы ПВХ в качестве защитной оболочки кабеля запрещено. Запрет использования связан с тем, что его использование значительно повышает вероятность повреждения электрического кабеля, например, в процессе усадки деревянного дома.

Помимо обеспечения устойчивости к повреждению кабеля, металлическая труба также используется для предотвращения распространения возгорания за ее пределы при коротком замыкании.

Труба прокладывается в специальных каналах, их расположение определяется на этапе проектирования или строительства самого здания. Затем кабель протягивается в трубу.

Сделать скрытую проводку для электрики в деревянном доме без каналов будет в несколько раз дороже, чем прокладывать такую ​​же систему в здании с уже подготовленными каналами достаточного диаметра.

Если электропроводка монтируется скрытым способом, то рекомендуется придерживаться следующих правил:

• Прокладка на горизонтальных участках осуществляется с использованием ниш над потолком и под полом


• Подъем к оконечным устройствам скрыт в дверном косяке


• Необходимо обеспечить последующий свободный доступ к распределительным коробкам (при наличии)


• Под монтажные изделия (выключатели, розетки) металлические

• Диаметр трубы выбирается с учетом диаметров затягиваемых в нее тросов. При протягивании кабелей в трубу ее внутреннее пространство должно быть заполнено менее чем наполовину.

• Трубы крепятся к поверхностям хомутами

• Недопустимо наличие острых кромок и заусенцев на отрезанной трубе. Они могут повредить кабель.

• По результату монтажа труб в них аккуратно (избегая повреждения изоляции) укладывается электрический кабель. После этого в распределительных коробках делаются соединительные коробки. Участки проводов рекомендуется соединять с запасом по длине

Комбинированный способ разводки

По сути, комбинированный способ представляет собой симбиоз скрытой и открытой проводки и может быть реализован двумя разными способами.

• Первый вариант выполняется, как правило, когда нежелательно портить интерьер жилых комнат, но нет средств или возможности выполнить скрытую прокладку электрокабеля во всех помещениях коттеджа. Электропроводка комбинированным способом в деревянном доме по стоимости выше, чем разводка в коробках по всему дому. Но это все же дешевле, чем полностью скрытая электропроводка. В этом варианте, например, в холле, спальне, гостиной, на кухне монтируется скрытая электропроводка, а в подсобных помещениях – открытая. Еще одна причина выбора комбинированного метода – желание создать индивидуальность и неповторимый стиль разных помещений. Например, в одном ретро постинге “под старину” (о котором речь пойдет ниже), а в другом – обычная скрытая электрика

Наружная (открытая) и ретро электрика

Открытый способ прокладки электрики производится кабелем, который протянут по деревянным стенам дома в специальных кабель-каналах. Эти кабель-каналы изготовлены из специального пластика, не поддерживающего горение.

Основными преимуществами являются низкая стоимость работ и материалов, а также высокая ремонтопригодность электросистемы. Это связано с легкой доступностью кабеля при производстве возможного ремонта.

А за главный недостаток наружной проводки электрики в деревянных домах принимают ее невысокую эстетичность. Обращением к этому утверждению может служить тот факт, что современные ящики достаточно эстетичны, и максимально точно имитируют породы деревьев. При аккуратном выполнении этого вида проводки можно добиться того, что интерьер помещения пострадает минимально.

Открытая электрика в деревянном доме имеет вариацию – это так называемая проводка в стиле ретро. Визуально она стилизована под открытую проводку без кабель-каналов, часто использовавшуюся еще несколько десятков лет назад.

Ретро-электрика эффектно смотрится в деревянном доме и при качественном исполнении достаточно надежна.

Но необходимо помнить, что ретро-проводка имеет повышенную восприимчивость к механическим повреждениям. Этот момент можно определить как его существенный недостаток.

Если вы присматриваетесь к ретро электрике и собираетесь разводить ее в деревянном доме, то обратите внимание на то, что маленькие дети и домашние животные легко могут ее повредить. Это может привести к их выходу из строя. поражение электрическим током. При этом необходимо придерживаться рациональности и не рисковать понапрасну.

Проверка смонтированной электросистемы

По результату работы, перед первым включением электросети в деревянном доме, обязательно ее проверить. Для этого вам потребуется:

• Выполнение измерений напряжения на различных участках сети


• Измерение сопротивления изоляции электропроводки.


• Проверка качества заземления (измерение сопротивления)


Результаты этих работ оформляются актами и протоколами, выдаваемыми специализированными электротехническими лабораториями.

С электричеством, как известно, шутки плохи, а в деревянном доме тем более. Ведь древесина – это не только отличный строительный материал, но и горючее вещество (по определению, топливо). Немного искрила проводка – а дома как не бывало. Между тем, при строгом соблюдении правил электро- и пожарной безопасности риск возгорания по вине системы электроснабжения практически сводится к нулю. И без ущерба для комфорта.

Справедливости ради отметим, что дерево является хорошим диэлектриком (в сухом состоянии, разумеется), и как таковое, по сути, работает на электробезопасность. Плюсом, пусть слабым, но все же утешением может служить тот факт, что массивные деревянные конструкции (фахверковые стены, массивные балки) при пожаре сохраняют свою несущую способность и устойчивость довольно длительное время (в отличие, скажем, от несгораемых стальных элементов, которые при нагревании практически сразу становятся «бессильными»). Под воздействием огня на поверхности дерева образуется угольный пиролитический слой. Доступ кислорода уменьшается, горение замедляется, а тем временем, глядишь, и пожарная команда приедет. Правда, жить в сгоревшем доме — враг не желает, а полное восстановление первоначального вида практически невозможно.

Распределительный щит в деревянном доме

Согласно последним указаниям органов энергетического надзора, в загородных домах должны быть установлены два: один снаружи дома, другой внутри. Наружная часть служит убежищем для электросчетчика (чтобы контролеры из соответствующих органов могли проверить показания в любое время). От внешнего экрана питающий кабель протянут ко второму, внутреннему. На его DIN-рейки (профили стандартной конфигурации) монтируются различные электрические модули.

Изначально стоит вводной автоматический выключатель (впрочем, может быть и во внешнем щите). Затем подводящий провод разделяется на отдельные линии, питающие осветительную сеть, розеточную группу и т. д. Автоматические выключатели обеспечивают коммутацию и защиту каждой линии. Также во внутреннем щитке имеются устройства защитного отключения (УЗО). Для упрощения настройки силового щита используйте дифференциальные автоматы, выполняющие функции. Кроме предохранительных устройств в щите размещают вспомогательные модули: реле предельной нагрузки; реле, контролирующие качество поступающей электроэнергии; охлаждающие устройства и т. д.

Кроме того, специалисты настоятельно рекомендуют устанавливать в загородных домах устройства защиты от перенапряжения, то есть от кратковременных скачков напряжения (менее миллисекунды), амплитуда которых может многократно превышать номинальное напряжение сети. Импульсные перенапряжения возникают в результате прямых или удаленных ударов молнии, а также в результате негативного влияния мощного или специфического электрооборудования (дуговых печей, сварочных аппаратов, тиристорных устройств и т. п.). Такие скачки губительны для чувствительного электронного оборудования.

В деревянных домах навесные навесные пылевлагозащитные силовые щиты (в каменных домах и городских квартирах обычно применяют закладные модели). Снаружи устанавливается шкаф с прозрачными приборами; назначается класс ограничений (самые быстрые относятся к классу «3»). Кроме того, учитывается минимальный ток короткого замыкания, обуславливающий практически мгновенное срабатывание электромагнитного расцепителя. По этому показателю автоматический выключатель получает соответствующую характеристику (В, С, Г). В быту обычно используются устройства категории С.

Устройства защитного отключения обесточивают электросеть в случае утечки тока. Такая аварийная ситуация обычно возникает из-за повреждения проводки или электроприбора. Вряд ли кто-то усомнится в необходимости УЗО. Эти устройства защищают людей от поражения электрическим током, и этим все сказано. Для деревянного дома огнезащитная функция УЗО имеет особое значение. Дело в том, что длительная утечка электрического тока вызывает самовозгорание древесины и других горючих материалов. Другими словами, обесточивая сеть, устройство предотвращает возникновение пожара.

В загородных домах обычно применяют УЗО с номинальным током 10 и 30 мА. Более чувствительные устройства устанавливаются на отдельных цепях, питающих электроприборы во влажных помещениях. Проводка, проложенная в мансардном этаже и в незащищенном подкровельном пространстве, также требует повышенного контроля. В таких зонах даже небольшая утечка (незаметная для УЗО на 30 мА) при определенных условиях может привести к пожару в деревянных строительных конструкциях.

Подбор автоматических выключателей и УЗО производится при проектировании системы электроснабжения. Автоматические выключатели выпускаются в широком диапазоне номиналов, то есть показателей силы тока, допустимых для той или иной линии. Не вдаваясь в технические подробности, скажем, что в расчете используется прямая зависимость между мощностью, напряжением и током (P = U x I, где P — мощность в ваттах. U — напряжение в вольтах, I — ток в амперах). При выделенной мощности 10 кВт и стандартном напряжении 220 В получаем допустимый ток 45 А. Подбираем вводной автоматический выключатель ближайшего номинала – 40 А. Приобретаются устройства на отдельные линии, исходя из общей нагрузки сеть освещения) или мощность потребителя. В розеточной группе номинал выключателя зависит от сечения питающей линии.

Создание системы электроснабжения загородного дома   должны выполняться в соответствии с электротехническим проектом, выполненным специализированной организацией (со всеми лицензиями и полномочиями органов энергетического надзора). Однако владельцы не должны оставаться в стороне от процесса проектирования и настройки. Желательно хотя бы в общих чертах прочувствовать ситуацию. Важно уяснить для себя все принципиальные моменты, касающиеся выбора устройств электробезопасности, распределительных силовых щитов, электроустановочных изделий, кабельной продукции и других материалов. Ведь пользоваться всем этим электротехническим комплексом будут домовладельцы, а не проектировщики или электрики. Кстати, за нормальное и безопасное функционирование системы электроснабжения загородного дома ответственность несут и владельцы.

Открытая электропроводка в деревянном доме

В соответствии с действующими российскими нормами электропроводка на сгораемом основании (т.е. деревянных стенах) является открытой . А между проводом и стеной оставляют воздушный зазор. При прохождении через него электрического тока кабель нагревается, а если он находится в горючей среде, то при определенных условиях возможно самовозгорание материала стенки. В случае возникновения пожара опасность по вине электропроводки сведена к минимуму. Кроме того, открытый трос легче контролировать, ремонтировать и при необходимости заменять. Современную проводку обычно закрывают пластиковыми кабель-каналами (коробами) разных цветов и фактур, в том числе под разные породы дерева.

Скрытая проводка в деревянном доме

Однако в европейских странах легально использовать скрытую проводку в деревянных стенах. Кабели прокладываются в гибких кабель-каналах или гофрированных трубах из самозатухающего и негорючего пластика. В нем используются изделия из проволоки с надежной и прочной многослойной изоляцией, значительно снижающей тепловыделение кабеля. В деревянных стенах просверливаются каналы для устройства.

Данные работы выполняются в заводских условиях при изготовлении домокомплектов. При сборке здания и электромонтажа в каналы заводят гофрированные трубы, а затем протягивают кабель. Дальнейшее развитие внутренней электросети осуществляется открытым способом. Просверлить каналы в готовом доме без серьезных повреждений деревянных стен практически невозможно. И еще один нюанс. При изготовлении жилищного комплекса должен быть разработан детальный электротехнический проект, в основе которого лежит дизайн-проект интерьера.

Казалось бы, какое нам дело до западных технологий? Между тем, в домах из оцилиндрованного бревна и клееного бруса финского производства скрытая проводка электроснабжения. Опыт зарубежных коллег переняли и многие российские компании, занимающиеся деревянным домостроением. На вопрос, насколько скрытая проводка соответствует действующим нормативным документам, ответ заключается в том, что на прокладку кабеля скрытым способом получено специальное разрешение пожарных и силовых органов.

Пожарная и электробезопасность деревянного дома

Загорится ли деревянный дом от одной искры – вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрение в электроустановочных изделиях – розетках и выключателях. Для решения этой электрической проблемы необходимо при организации системы электроснабжения загородного дома использовать качественную продукцию ведущих производителей (ABB, Gira, Legrand, Schneider Electric и др.). К сожалению, электроустановочные изделия часто приобретаются по остаточному принципу. Низкие цены и разумный дизайн – вот главные критерии выбора. О пожарной и электробезопасности думают в последнюю очередь. А ведь именно эти показатели определяют качество электромонтажной продукции.

В деревянных домах не рекомендуется использовать розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора. Керамика является отличным диэлектриком, не горит и к тому же дешева. Но у нее есть один серьезный недостаток – хрупкость. Под воздействием температурно-динамических нагрузок (периодический нагрев и охлаждение при включении и выключении устройства) фарфоровый механизм покрывается трещинами и даже может лопнуть. Прикрепленные к нему токоведущие части приобретают подвижность. Результатом является неплотный контакт, что, в свою очередь, приводит к образованию искры и даже дуги протечки с характерным ярким свечением.

Розетки и выключатели с механизмом из термостойкого пластика должны монтироваться на деревянные стены. Эта основа хорошо воспринимает динамические воздействия и со временем не деформируется.

К сожалению, на рынке встречаются розетки и выключатели из дешевого пластика. Бывает так, что при аварийном нагреве расплавленная основа начинает капать из раструбов. Однако изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130°С без изменения геометрии. Кроме того, при выборе розеток и выключателей следует отдавать предпочтение изделиям с надежными винтовыми или пружинными зажимами.

Система электроснабжения загородного дома и площадка должны быть организованы в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования безопасности. Защита от поражения электрическим током », «Рекомендации по электроснабжению индивидуальных жилых домов, коттеджей, загородных (садовых) домов и других частных объектов» и др. Приводим лишь некоторые положения:

• При устройстве наружной сети ввод электрической кабель в конструкции осуществляется воздушной линией электропередач. Прокладка проводов в трубах в земле не допускается.
• Расстояние от ответвительных проводов до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными зонами. Кратчайшее расстояние от проводов до дома до земли должно быть не менее 2,75 м. Внешние контуры электросети не должны пересекать проезжую часть.
• Высоту установки выключателей на стене принимать 1,5 м от пола, силовых розеток – 0,8-1,0 м от пола. Выключатели и розетки, используемые для открытой проводки, должны устанавливаться на прокладках из непроводящего материала.

Система заземления

Строительство многих частных домов ведется без системы электроснабжения. Возникает парадоксальная ситуация. Ко всем потребителям внутри дома подключен трехжильный кабель, но его «РЕ-проводник» («защитное зануление») лишен какой-либо связи с землей. Но он должен быть подключен к цепи заземления из оцинкованной стали, закопан в землю возле дома.Система заземления выполняется по специальному проекту.При его разработке учитывают свойства почвы,наличие и химический состав грунтовых вод,опасность рельефа и многое другое.Кстати, система также подключается к контуру заземления, который также комплектуется и монтируется по отдельному проекту.

Чтобы не рисковать жизнью, необходимо использовать модули ведущих производителей. При правильной установке такие устройства прослужат полвека и более (скажем, автоматы ABB и Schneider Electric рассчитаны на 10 000 циклов срабатывания при нормальной норме 3000 циклов). Кроме того, качественные модули не вызывают ложных срабатываний. Если УЗО или автомат обесточивает сеть или отдельную линию, значит, есть объективная причина.

Каждый хочет, чтобы его дом был уютным. Возможно ли осуществить это желание в современном мире без электричества? Конечно нет. Именно поэтому так важно произвести качественный монтаж электропроводки в деревянном доме. Выполнение такой работы лучше всего доверить профессионалам, но если вы решили выполнить эту работу самостоятельно, то вам просто необходимо подробное руководство. Именно такую ​​цель мы поставили перед собой в этой статье.

Схема электропроводки

Любая установка электропроводки должна начинаться со схемы электропроводки в вашем доме. Вы можете создать подобный проект самостоятельно, но если у вас нет технического образования, лучше доверить это профессионалам. В проект войдут: схема вашей электропроводки, расчет точного количества материалов. Проект поможет вам провести электромонтаж правильно и в соответствии с установленными ГОСТами и нормами. При составлении такой схемы особое внимание следует обратить на следующие рекомендации специалистов:

Предлагаем вам примерный план устройства электропроводки, который можно увидеть на рисунке 1.

После того, как проект составлен и вы его перепроверили и обсудили с остальными членами семьи, вам нужно идти на комплектующие для монтажа электропроводки.

Компоненты электропроводки в деревянном доме

Для монтажа электропроводки необходимо подготовить сразу все инструменты и приспособления. По составленной вами схеме сделать это будет несложно, в проекте уже будет просчитано количество материала. Для монтажа электропроводки вам понадобится:

Все это нужно подготовить уже перед началом самой работы. Лучше купить на одну розетку и выключатель побольше, если купленный вдруг окажется неисправным, а такую ​​модель будет сложно найти.

Когда все компоненты подготовлены, можно приступать к монтажу электропроводки.

Монтаж электропроводки в деревянном доме

Всю монтажную работу по прокладке схемы электропроводки в вашем доме, можно разделить на этапы работ:

1. Прокладка магистрального кабеля.
2. Монтажные распределительные коробки.
3. Розетки для крепления.
4. Монтажные выключатели.
5. Монтажные приспособления.
6. Монтаж распределительного щита.
7. Монтаж контура заземления.

Давайте посмотрим перед установкой тематическое видео:

А теперь рассмотрим каждый этап подробнее.

Кабельная разводка

Электропроводка выполняется в помещениях деревянного дома в кабель-каналах или плинтусах. Есть, конечно, и способ крепления к керамическим бакам, но мы уже закупили кабель-каналы. В электрический цоколь удобно проложить кабель, который будет питать розетки.

Кабели снаружи не проложены, вся проводка будет проложена в гофрированных или медных трубах.

При внутреннем монтаже Кабель необходимо разрезать на подготовленные части для розеток и выключателей. Количество деталей будет равно количеству розеток и выключателей. Длина детали должна быть равна расстоянию между выключателем и розеткой. При этом обязательно оставляйте запас в 15-20 см.

Кабель должен быть закреплен горизонтально или вертикально. Для этого используйте уровень. Укладываем кабель в кабель-каналы, но пока не закрываем на замки.

Установка распределительных коробок

Во всех местах, где от магистрального кабеля силовые ответвления идут к выключателям, светильникам и розеткам, установить распределительные коробки. Назначение таких разветвителей — комфортно разделить и проложить кабель по комнатам. Внутрь распределительной коробки кабель можно подключить несколькими вариантами:

Стоимость от стоимости этих способов утепления различается незначительно, поэтому лучше выбрать более удобный для вас.

Установка розеток и выключателей

Розетки в деревянном доме крепятся непосредственно к стенам. Под розетки нужно положить слой теплоизоляционного материала. Это может быть асбест, алюминий. Фиксировать розетки нужно плотно, чтобы они не шатались и не раскачивались.

При прокладке кабеля с тремя жилами в розетки подключайте все три. Желтый и зеленый провода зажимаются к заземляющему контакту, а остальные к силовому контакту. Схему подключения розетки можно посмотреть на предложенном рисунке. Где N – ноль (обычно провод синего цвета), PE – земля (желто-зеленый), L – фаза (белый).

Выключатели устанавливаются так же, как и розетки. Они предназначены для включения и выключения света мансардных фонарей в деревянном доме.

Монтажные приспособления

Светильники для частотного дома важны как внутри, так и снаружи.

Для интерьера обычно используют:

• встроенные светильники;
• накладные фонари;
• ул.

Все светильники подключаются с помощью проводов желто-зеленой группы. Непосредственно на конструкции светильника есть специальные контакты для такого подключения. Предлагаем вам схему подключения светильников с использованием двойных и одинарных выключателей.

Светильники одной группы, как правило, монтируются параллельно.

Электрический монтаж

От того, как будет установлен электрический щит, будет зависеть производительность всей системы. В электрощиток установить следующие элементы:

1. Электросчетчик
2. Автовыключатель для потребителей
3. Нулевая шина на изоляторе
4. Шина заземления (PE)
5. Двухполюсный станок
6. Фаза и ноль, которые подключены к верхнему автомату.
7. Провод от земли подключен к шине PE.
8. Счетчик (схема подключения прилагается к каждой модели отдельно)

Вводный автомат необходимо устанавливать с учетом лимита электроэнергии. Он указывается в каждом договоре между энергокомпанией и потребителем. Автоматическое отключение установлено в зависимости от потребляемой мощности. Мощность автомата 5,9кВт, что подходит для кабеля сечением 2,5, требует установки автомата на 25А, мощность 4,1кВт требует установки автомата на 16А.

Установка контура заземления

В частном доме заземление должно выполняться вручную. Для этого отступив от угла дома, выкопайте ров длиной 3 м. Глубина такой ямы должна быть ровно 0,5 метра. В крайнюю точку траншеи вбиваются три металлические арматуры размером 2,5х16 мм. С помощью металлических проволочных стержней соединяются между собой арматуры. Затем эту проволоку проводят по стене дома и приваривают болт диаметром 8мм. Гайка и шайба крепятся к проводу ПЭ кабеля. Если на доме установлен громоотвод, то его также крепим к этой конструкции. Траншея засыпана песком. Сверху укладывается естественный слой грунта.

Цена за установку

Вот и завершен монтаж электропроводки в вашем частном доме. Но если у вас нет технического образования, лучше всего доверить такую ​​проводку профессионалам. Стоимость работы будет зависеть от того, в какой компании вы будете ее выполнять. Официальный энергосбыт, выполнит такие работы по цене 300 рублей за каждую точку. Это означает, что вы платите за каждую розетку, выключатель и любую развязку. Учитывая, сколько их на схеме, вы без труда узнаете, какова стоимость электропроводки вашего дома. В среднем она выходит от 10 000 до 30 000 рублей. Все конечно будет зависеть от площади вашего строения. Частники берут на порядок меньше, но ответственности за выполнение своей работы не несут. Помимо всего этого, для принятия выполненных работ у вас будет еще компания, с которой у вас заключен договор на электроэнергию.

Электропроводка в деревянно-каркасных зданиях — профессиональный электрик

Деревянно-каркасные здания в настоящее время считаются в Великобритании основным методом строительства жилья, включая пристройки к кирпичным домам. У подрядчиков-электриков часто возникают вопросы о том, как прокладывать кабели в зданиях с деревянным каркасом, поэтому в этой статье мы рассмотрим некоторые из этих вопросов.

Строительство деревянно-каркасных зданий

Деревянно-каркасные здания состоят из внутреннего несущего каркаса из древесины, обработанной консервантом, и наружного листа из кирпича или другого вида облицовки. Деревянный каркас обычно изготавливается на заводе с соблюдением строгих мер контроля качества и доставляется на строительную площадку на грузовике. Навесные плиты (также называемые верхними плитами) представляют собой горизонтальные брусья, расположенные вдоль верхней части наружной стены на уровне скатов, на которые опираются концы балок или стропил. Обычно устанавливаются двойные пластины. На рис. 1 показан каркас одноэтажного деревянно-каркасного дома.

Наружные стены

Тип используемых материалов и расположение каждого компонента могут различаться. На рис. 2 показана типичная внешняя стена. На нем показана полость 50 мм и служебная полость 20 мм. На рис. 2 также показано, что внешняя стена имеет дышащую мембрану и пароизоляционный слой (VCL). Проектировщики и монтажники-электрики должны понимать назначение каждого компонента.

Полость

Циркуляция воздуха необходима для предотвращения гниения и обеспечивается полостью, обычно шириной 50 мм. Полость должна быть чистой, чтобы препятствовать проникновению влаги с внешней поверхности стены на внутреннюю поверхность. В случае пожара полость может выступать в качестве дымохода, поэтому ее края должны быть соответствующим образом закрыты.

Сервисная пустота

Назначение сервисной пустоты, как следует из названия, состоит в том, чтобы предоставить место для установки коммуникаций, включая кабели. Он обычно имеет глубину 20 мм и состоит из реек, на которые крепится гипсокартон для внутренней поверхности стены. Служебная полость должна быть герметизирована по периметру во избежание конвекции воздушных потоков.

Пароизоляционный слой (VCL)

Пароизоляционный слой (VCL) обычно укладывают со стороны изоляции (т. е. с теплой стороны), чтобы предотвратить утечку теплого влажного воздуха из отапливаемых помещений и в более холодные части стены, вызывая конденсацию влажного воздуха. Такая конденсация ухудшит тепловые характеристики изоляции и увеличит вероятность роста сырости и гниения. VCL может быть в виде толстого пластикового листа, отражающей алюминиевой фольги или гипсокартона, содержащего встроенный VCL. Когда VCL расположен так, как показано на рис. 2, в него должны быть проложены кабели, проложенные в сервисном пространстве при подключении кабелей к аксессуарам, монтируемым на стене. Важно, чтобы VCL был запечатан соответствующей лентой после вскрытия. Становится все более распространенным устанавливать ВКЛ на изоляционной стороне служебной полости, чтобы в нее не нужно было прокладывать кабели.

Дышащая мембрана

Дышащая мембрана устанавливается на холодной стороне изоляции, чтобы предотвратить попадание дождевой воды в стену, а также отвести водяной пар, проникший в стену изнутри. Для максимальной эффективности все стыки в мембране должны быть герметизированы.

Изоляция

На рис. 2 показана изоляция толщиной 120 мм, которая придает зданию тепловые и акустические характеристики. Эта изоляция может быть в нескольких формах, таких как жесткий полиуретановый жесткий пенопласт (PUR), полиизоцианурат или полиизопена (PIR), стекло или минеральная вата. Распространенными торговыми названиями жесткой изоляции из PIR или PUR являются Celotex и Kingspan Kooltherm. Утеплитель крепится к ориентированно-стружечной плите (OSB).

Внутренние стены

Внутренние стены из стоек могут быть полыми или заполненными изоляцией для улучшения акустических характеристик. Звукопоглощающее одеяло, такое как минеральная вата, обычно размещается во внутренних каркасных стенах вокруг источников шума, таких как игровые комнаты, ванные комнаты и любые стены для вечеринок.

Прокладка кабелей

Для кабелей, проложенных в служебных пустотах и/или опорных стенах, возможно, потребуется снижение номинальных характеристик, и следует сделать ссылку на Приложение 4 стандарта BS 7671 или Приложение F Руководства по эксплуатации IET (OSG) . Кабели должны быть проложены в разрешенных безопасных зонах или иным образом защищены механически в соответствии с разделом 522.6 стандарта BS 7671. Для прокладки в жилых помещениях кабели должны иметь защиту от УЗО 30 мА в соответствии с разделом 411 стандарта BS 7671.

Крепление утопленных задних ящиков

Утопленные задние ящики можно прикрепить к горизонтальным выступам, установленным на глубину ящика. В качестве альтернативы можно использовать задние ящики для сухого каната. Целесообразно, чтобы задние ящики были оснащены вспучивающейся задней прокладкой (т. е. «шпаклевкой») для сохранения акустической целостности и огнестойкости перегородок из гипсокартона. В одну и ту же полость стойки можно устанавливать не более одной двухпостовой или двух однопостовой тыловых коробок. Задние коробки не должны устанавливаться вплотную друг к другу в одной и той же полости шпильки.

Пожарная безопасность

Там, где электрические и сантехнические принадлежности проникают в стены и пол пожарного отсека, для герметизации отверстий и стыков и предотвращения распространения огня и дыма используются огнестойкие материалы (так называемые «противопожарные шпонки»).

Утвержденный документ B, Пожарная безопасность

Установка кабелей и ответных коробок в зданиях с деревянным каркасом в настоящее время пересматривается. Что касается Строительных норм и правил 2010 года, применимых к Англии, пересмотренный Утвержденный документ B «Пожарная безопасность» рассматривается для публикации в конце этого года. Понятно, что строительные нормы и правила других стран происхождения, вероятно, будут включать аналогичные изменения.

Заключение

Указания, данные в этой статье, предназначены только в качестве общего руководства, поскольку методы строительства и материалы

, используемые в деревянном каркасе зданий, могут различаться. Перед началом работ необходимо обсудить это с соответствующими лицами, такими как орган строительного контроля, строитель и представители других профессий. NAPIT выражает признательность Ассоциации строительных лесоматериалов за рекомендацию при написании этой статьи.

Национальный электротехнический кодекс (NEC) Правила наружной проводки

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 17.04.22

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему журналистскому опыту, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Аллигатор Дог / Getty Images

Национальный электротехнический кодекс (NEC) включает множество конкретных требований к установке наружных цепей и оборудования. При наружной проводке основные проблемы безопасности включают защиту от влаги и коррозии, предотвращение физических повреждений и решение проблем, связанных с подземным захоронением. В большинстве проектов наружной электропроводки жилых помещений соответствующие требования кодекса относятся к установке наружных розеток и осветительных приборов, а также к прокладке проводки над и под землей. В тех случаях, когда официальные требования кодекса предусматривают наличие «перечисленного» оборудования, это означает, что используемые продукты должны быть разрешены для применения утвержденным испытательным агентством, таким как UL (ранее Underwriters Laboratories).

Правила для наружных емкостей

Многие из правил, применимых к наружным розеткам, направлены на снижение вероятности поражения электрическим током, что представляет собой значительный риск в любое время, когда пользователь находится в прямом контакте с землей. К основным правилам для уличных емкостей относятся:

• Защита от замыкания на землю (GFCI) требуется для всех наружных розеток. Конкретные исключения могут быть сделаны для оборудования для снеготаяния или противообледенения, если оборудование питается от недоступной розетки. Необходимая защита GFCI может быть обеспечена розетками GFCI или автоматическими выключателями GFCI.
• Дома должны иметь по крайней мере одну наружную розетку спереди и сзади дома. Они должны быть легко доступны с земли и расположены на высоте не более 6 1/2 футов над землей.
• Пристроенные палубы и балконы с доступом внутрь (включая дверь вовнутрь) должны иметь емкость не выше 6 1/2 футов над поверхностью палубы или балкона. В качестве общей рекомендации в домах также должны быть розетки с каждой стороны террасы или балкона, доступные с земли.
• Емкости во влажных помещениях (под защитными покрытиями, например, на крыше крыльца) должны быть атмосферостойкими и иметь атмосферостойкое (непроницаемое для непогоды) покрытие.
• Сосуды во влажных местах (подверженные воздействию погодных условий) должны быть устойчивыми к атмосферным воздействиям и иметь защищенное от непогоды покрытие «в процессе эксплуатации». Эта крышка обеспечивает герметичную защиту от атмосферных воздействий, даже когда шнуры подключены к розетке.
• Постоянный бассейн должен иметь доступ к электрической розетке, которая находится не ближе 6 футов и не дальше 20 футов от ближайшего края бассейна. Емкость должна быть не выше 6 1/2 футов над палубой бассейна. Эта розетка должна иметь защиту GFCI.
• Сосуды, используемые для питания насосных систем в бассейнах и спа, должны быть не ближе 10 футов от внутренних стен постоянного бассейна, спа или гидромассажной ванны, если они не защищены GFCI, и не ближе 6 футов от внутренних стен постоянного бассейна или спа, если они защищены GFCI. Эти розетки должны быть отдельными розетками, не предназначенными для других устройств или приборов.

Правила наружного освещения

Правила для наружного освещения в основном касаются использования светильников, предназначенных для использования во влажных или мокрых местах:

• Светильники для влажных/открытых помещений должны быть внесены в список для использования во влажных местах.
• Светильники во влажных помещениях (защищенные нависающим карнизом или крышей) должны быть указаны для влажных помещений.
• Накладные электрические коробки для всех электроприборов должны быть водонепроницаемыми/атмосферостойкими .
• Светильники для наружного освещения не требуют защиты GFCI.
• Низковольтные системы освещения должны быть перечислены утвержденным испытательным агентством как целая система или собраны из отдельных перечисленных компонентов.
• Низковольтные осветительные приборы (светильники) должны располагаться не ближе чем в 5 футах от наружных стен бассейнов, спа-салонов или джакузи.
• Трансформаторы для низковольтного освещения должны находиться в доступных местах.
• Выключатели, управляющие освещением или насосами бассейна или спа, должны быть расположены на расстоянии не менее 5 футов от внешних стен бассейна или спа, если только они не отделены от бассейна или спа стеной.

Правила для наружных кабелей и кабелепроводов

Несмотря на то, что стандартный кабель NM имеет наружную виниловую оболочку и водонепроницаемую изоляцию вокруг отдельных токопроводящих жил, он не предназначен для использования вне помещений. Вместо этого кабели должны быть одобрены для использования вне помещений. А при использовании кондуита есть дополнительные правила, которые необходимо соблюдать. Применимые правила для наружных кабелей и кабелепроводов включают:

• Открытая или скрытая проводка/кабель должны быть перечислены в соответствии с их применением. Кабель типа UF является наиболее часто используемым неметаллическим кабелем для прокладки наружной электропроводки в жилых помещениях.
Кабель
• UF может быть проложен непосредственно (без кабелепровода) с минимальным 24-дюймовым заземляющим покрытием.
• Проводка, проложенная внутри жесткого металлического (RMC) или промежуточного металлического (IMC) кабелепровода, должна иметь заземляющее покрытие толщиной не менее 6 дюймов; проводка в кабелепроводе из ПВХ должна иметь покрытие толщиной не менее 18 дюймов.
• Обратная засыпка, окружающая кабелепровод или кабели, должна быть выполнена из гладкого зернистого материала без камней.
• Низковольтная проводка (не более 30 вольт) должна быть закопана на глубину не менее 6 дюймов.
• Прокладки подземной проводки, которые переходят из-под земли в надземную часть, должны быть защищены кабелепроводом от требуемой глубины покрытия или 18 дюймов (в зависимости от того, что меньше) до точки подключения над землей или не менее 8 футов над землей.
• Электрические провода, свисающие с бассейна, спа или гидромассажной ванны, должны находиться на высоте не менее 22 1/2 футов над поверхностью воды или поверхностью платформы для прыжков в воду.
• Провода передачи данных (телефон, интернет и т. д.) должны находиться на высоте не менее 10 футов над поверхностью воды в бассейнах, спа и джакузи.

Позвоните, прежде чем копать

Это не требование NEC, но оно может спасти вам жизнь, не говоря уже о том, чтобы предотвратить серьезные проблемы с поставщиками услуг. Позвоните по номеру 811, национальной горячей линии «Позвоните, прежде чем копать», по крайней мере за три дня до того, как вы планируете копать где-либо на своей территории. Сотрудники горячей линии оповестят всех поставщиков коммунальных услуг в вашем районе. Те, чьи линии проходят через вашу собственность, отправят представителя, чтобы отметить их линии на земле. Вы можете использовать силовое оборудование, чтобы копать не ближе 24 дюймов к отмеченным линиям, но вы должны использовать ручную лопату при копании в пределах 24 дюймов по обе стороны от отмеченной линии.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Распознавание опасности поражения электрическим током . Управление по охране труда.

Руководство по скрытой проводке для домашнего аудио/видео

Руководство по скрытой проводке для домашнего аудио/видео

Джим Ричардсон проработал в Кратчфилде в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. Он начал свою карьеру в 1977 году в качестве счастливого седьмого сотрудника Кратчфилда (или № 007, как он выразился), работая в разных отделах, включая писательский. для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к запуску нашего веб-сайта в 1995 году и помог создать первые версии наших онлайн-инструментов для подбора автомобилей.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор

Подходит ли Dolby Atmos для музыки?

Что вам нужно знать о ATSC 3. 0

Тыловые громкоговорители для домашнего кинотеатра

Консультант Crutchfield Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можно ли сделать внутреннюю электропроводку самостоятельно?

Это законно?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к задним динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросите проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько провода нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Разрешить от 10 до 15 процентов больше: Ваш запланированный проводной маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть несколько умных решений, таких как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны “грубые” или “сохраняющие отверстия”

Эти кронштейны для встраиваемых в стену и потолок динамиков экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите соединительную коробку, достаточно глубокую, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без спинки обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Гвоздьные пластины

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойка, балка, плита, блок или распорка) или надрезаете какую-либо деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провод должен поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступить к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты

• Лазерный уровень или меловая леска
• Электрическая дрель 1/2 дюйма или больше. много работы в незавершенных помещениях.
• Набор лопаточных насадок от 1/4″ до 1-1/2″. (Профессиональные монтажники используют более дорогие сверла и коронки, потому что они облегчают работу.)
• Пила для гипсокартона
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Норм показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек – 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Завязка проводов

После того, как провод или пучок проводов протянуты к выходу, необходимо заправить их. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от J-box или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после установки гипсокартона.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест установки встроенного оборудования см. наше руководство по установке встроенного динамика.

Стены из штукатурки и реек

Если в вашем доме стены или потолки из штукатурки и рейки, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке электропроводки

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене — одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет недостроенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломом. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть проволоку из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.

Вы также можете поискать в местном хозяйственном магазине различные виды рыболовных лент, предназначенных для более эффективной работы на таких сложных участках.

Ремонт и очистка гипсокартона

Если вы вырезали какие-либо дыры, которые не сработали, вам нужно будет их залатать. Посмотрите это видео, чтобы узнать, как это делается.

Чтобы узнать больше о методах установки, ознакомьтесь с нашими советами по установке наружных колонок.

Получите бесплатный дизайн системы

В хорошо спроектированном доме форма и функциональность находятся в одной команде. Мебель и бытовая техника безотказно служат вашей семье и гостям. Вы не должны ожидать меньшего от вашего аудио/видео оборудования. Но сначала вам нужен план, и здесь на помощь приходит ваш специалист по дизайну аудио/видео оборудования Crutchfield. Отправьте запрос на проектирование системы уже сегодня! Вы получите подробный план системы и ссылку на предварительно заполненную корзину.

3 простых шага

Отправить запрос на проектирование системы

Как провести подземную электроэнергию к сараю

Электрик Скотт Карон показывает нам, как он питает хозяйственную постройку, что требует знания проводки, а также большого количества копаний.

По Скотт Кэрон

Поделитесь этой историей

Детали проекта

Навыки

5 из 5 Жесткий

Стоимость

$4000-5000

Расчетное время

1-2 дня

От определения того, сколько вольт и ампер необходимо для сарая, до определения того, может ли существующая электрическая служба обеспечить это, до рытья траншеи для трубопровода, соответствующей нормам, электроснабжение хозяйственной постройки, вероятно, является работой для профессионала.

В этом видео Электрик This Old House Скотт Кэрон показывает нам, как он выполняет свою работу.

Шаги для подачи электроэнергии в сарай:

1. Определите, какие потребности в электроэнергии будут у хозяйственной постройки. Нужна ли будет мощность 240В или достаточно 120В? Какие электрические нагрузки будут? Это определяет размер провода питания, а также размер нового автоматического выключателя, необходимого на главном щите дома. Этому сараю нужно 240 В и 60 ампер.
2. Найдите главный щит дома и определите, достаточно ли поступающей энергии для нужд флигеля, а также достаточно ли места для установки нового автоматического выключателя.
3. Добавление вспомогательной панели рядом с главным выключателем дома упрощает подключение проводки.
4. Выходим наружу, пора копать траншею. Прежде чем приступить к земляным работам, Скотт звонит по универсальному номеру 811 «Позвони, прежде чем копать». Эта служба отправляет техника, который обнаружит и пометит любые существующие подземные коммуникации, чтобы они не были повреждены при раскопках. Эта услуга не только бесплатна, но и требуется по закону.
5. Копание достаточно глубокой траншеи (для питания 240 В правила требуют, чтобы кабелепровод находился на глубине не менее 18 дюймов от поверхности) выполняется намного быстрее с помощью траншейной машины. Однако даже эта машина не может пройти через уступ или коренную породу, поэтому позже потребуется еще один шаг.
6. Для защиты трубопровода от острых камней в траншею засыпают пару дюймов песка. Важно вырыть траншею достаточно глубоко, чтобы даже с добавленным материалом глубина трубопровода составляла 18 дюймов или более.
7. Использование кабелепровода из ПВХ диаметром 1 ½ дюйма обеспечивает достаточно места для протягивания проводов. Для фиксации стыков используется специальный клей.
8. Там, где требуются плавные изгибы, используется тепло от специальной пропановой горелки, чтобы смягчить пластиковую трубу настолько, чтобы ее можно было согнуть. Как только канал остывает, новая форма становится постоянной.
9. Поскольку весь трубопровод уложен в траншею, он покрыт защитным слоем песка. Поверх песка Скотт накладывает красную предупреждающую ленту, чтобы предупредить любого, кто будет копать здесь в будущем, о наличии подземной энергии.
10. В одном месте, где траншеекопатель наткнулся на уступ и не смог копать достаточно глубоко, поверх трубопровода, песка и предупредительной ленты уложен слой бетона толщиной 2 дюйма.
11. После того, как все трубопроводы установлены, траншея засыпается выпавшей из нее грязью. С небольшим количеством семян травы, мульчирующей соломой, водой и временем раскопки снова сольются с газоном.
12. Первый шаг при прокладке проводов в трубу — протянуть электроизоляционную изоленту от одного конца до другого. Здесь полезно иметь помощника, в данном случае домовладельца, чтобы знать, когда рыболовная лента прибудет на дальний конец.
13. Пропустив рыбную ленту через трубу, Скотт привязывает ¼-дюймовую веревку к концу рыбной ленты и тянет веревку обратно к дальнему концу.
14. В кабелепроводе код требует использования отдельных проводников, а не кабеля в оболочке (типичная домашняя проводка, в которой два или три проводника плюс заземляющий провод свернуты вместе во внешней оболочке). Здесь, поскольку это цепь на 240 В, два проводника на 120 В, один нейтральный и заземляющий, привязаны к веревке и протянуты через кабелепровод. Все провода толстые, 6-го калибра для подачи необходимых 60 ампер.
15. Внутри сарая распределительная коробка прикреплена к трубопроводу в том месте, где он проходит через стену. Отдельные провода из кабелепровода соединяются с кабелем в неметаллической оболочке того же калибра, потому что его легче проложить внутри сарая к новой вспомогательной панели. С этим толстым проводом используются специальные соединители с винтовыми зажимами.
16. В дополнительной панели клеммы земли и нейтрали разделены, в отличие от основной панели в доме, где они соединены вместе. В землю за пределами сарая вбивается отдельный заземляющий стержень, к которому подключаются клеммы заземления.
17. Заземляющий и нейтральный провода подключаются к соответствующим клеммам, а по одному горячему проводу подключается к каждой шине.
В подпанели установлены выключатели
18. и ограничитель перенапряжения, а электропроводка навеса выполнена с использованием стандартных методов внутренней электропроводки.
19. Вернувшись в дом, провода из кабелепровода соединяются с проводами кабеля в неметаллической оболочке в распределительной коробке, как это было сделано в сарае. Оттуда кабель идет к новой панели, которая была установлена ​​под существующей главной панелью. Установлен двухполюсный выключатель на 60 ампер, и сарай может быть запитан.

Когда работа будет завершена, в сарае будет внутреннее и внешнее освещение, розетки и установка будущей станции зарядки электромобилей.

---

Инструменты:

Примечание. Если вам нужно переместить много земли, а лопата слишком мала для этой работы, подумайте об аренде траншейной машины, работающей на бензине, в Home Depot.

Инструменты и материалы

• Траншейная лопата

• Пропановая горелка

• Бетономешалка
