Воздушный компрессор: назначение, принцип работы, виды

Редко какое предприятие обходится без использования сжатого воздуха. На одних предприятиях его применяют для нанесения покрытий на различные поверхности, на других для обеспечения работы штамповочного оборудования. Для получения сжатого воздуха используют компрессор.

Содержание

Назначение и принцип действия

Что такое компрессор? Официальное определение звучит следующим образом — устройство, предназначенное для сжатия газов и перекачивания их к потребителям, называют воздушным компрессором. Как он работает? Принцип действия устройства довольно прост, атмосферный воздух поступает в механизм, который выполняет его сжатие. Для этого могут быть использованы разные методы, о них речь пойдёт ниже. Механизм, сжимающий воздух, определяет устройство и принципы работы компрессора. Для эффективной работы оборудования его необходимо подключить к электрической сети и воздушной сети, по которой будет передаваться сжатый воздух. Схема подключения электродвигателя, как правило, указывается в инструкции по эксплуатации.

Виды компрессоров

На рынке промышленного оборудования существует множество предложений по поставкам этих устройств. Его можно разделить на те, которые применяют в промышленности, и которые используют в быту, например, для накачивания автомобильных колес. Все эти устройства могут работать от разных типов привода. Компрессор воздушный электрический 220 В, как понятно из названия работает от электрического силового агрегата с напряжением 220 В. Но, существуют и устройства, работающие от напряжения 380 В.

Дизельный компрессор, работает от двигателя внутреннего сгорания, работающего на дизельном топливе. Использование такого оборудования довольно популярно среди строителей, оно используется тогда, когда отсутствует возможность подключения установок на электроприводе. Установки, работающие на дизельном топливе, обеспечивают эксплуатацию на удаленных строительных площадках.

Атмосферный воздух подается в головку блока цилиндров, в котором установлены поршни. Силовая установка, в свою очередь передаёт крутящий момента на вал, обеспечивающий движение поршней в цилиндре. Именно там и происходит сжатие воздуха до необходимых параметров. После сжатия он направляется в воздушную систему предприятия. Поршневые компрессоры различают на масляные и безмасляные. Масляный отличается тем, что для его эффективной работы в него заливают специальное масло, снижающее силу трения между трущимися деталями и узлами устройства. Это повышает его эксплуатационный ресурс.

Существует множество способов передачи крутящего момента от двигателя на исполнительный механизм. При изготовлении компрессоров чаще все применяют муфты или ременные передачи. Устройство, на котором установлен последний тип, называют ременный компрессор.

Перечисленные виды оборудования, применяют практически во всех отраслях промышленности, они отличаются друг от друга производительностью, размерами и рядом других параметров. Но, конечно, главная характеристика — это размер давления, которое может создать компрессор.

Компрессоры воздушные различают по принципу работы, об этом ниже.

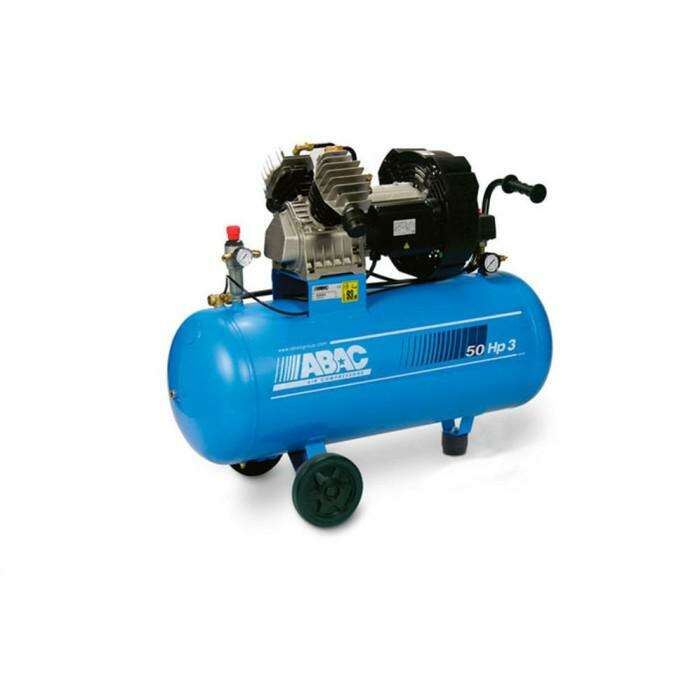

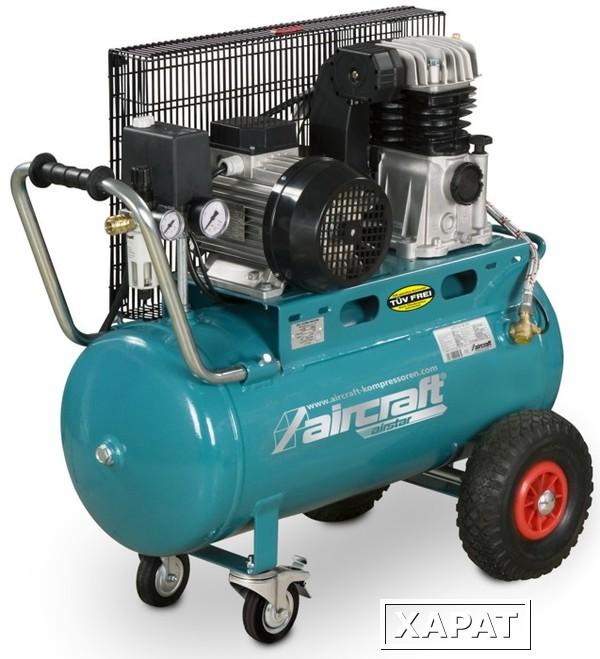

Поршневые агрегаты

Поршневые компрессоры — это один из самых распространённых типов этого оборудования. Как уже отмечалось выше сжатие воздуха, происходит под действием поршней, перемещающихся внутри гильз. Для обеспечения нужд промышленности применяют поршневые компрессоры высокого давления. Они могут работать как от двигателя внутреннего сгорания, так и от электрического двигателя. Промышленный компрессор высокого давления создаёт от 40 до 500 бар. Компрессоры этого типа отличаются высоким КПД и моторесурсом до 2000 часов. Поршневые компрессоры производят как в стационарном, так и в мобильном исполнениях. Для их перемещения используют шасси на колесном или гусеничном ходу.

Это довольно сложное устройство, в его конструкции предусмотрены маслосъемные кольца, фильтры для очистки масла и воздуха, управляющая автоматика и это обуславливает то, что для поддержания этого устройства в работоспособном состоянии требуется квалифицированный персонал и специальный инструмент и приспособления.

Мембранный компрессор

Газ сжимается в таком устройстве под действием мембраны, которая выполняет возвратно — поступательное движение. Мембрану приводит в движение шток, который закреплён на коленвале.

Мембранная пластина фиксируется к рабочей камере и таким образом отпадает необходимость использования дополнительных деталей, например, поршневых колец, уплотнительных устройств и пр.

Воздушный компрессор мембранного типа отличается следующими параметрами:

  • герметичностью;
  • стойкостью к действию коррозии;
  • высоким уровнем компрессии;
  • надежностью конструкция;
  • безопасностью в эксплуатации и простотой обслуживания.

Компрессор с ременным приводом мембранного типа отличается тем, что рабочая среда вступает в контакт только с мембраной и внутренними полостями камеры. При этом она не вступает в контакт с атмосферой. Такое устройство применяют для перекачки вредных и токсичных веществ.

Еще одно достоинство мембранного изделия заключается в том, его нет необходимости смазывать, это снижает риск загрязнения транспортируемой рабочей среды.

Объемные компрессоры

Устройство, в котором процесс получения сжатого воздуха происходит путем уменьшения его объема, называют объемным компрессором. К ним относят следующие типы оборудования:

  • безмасляные винтовые компрессоры;
  • дизельные поршневые компрессоры;
  • воздушные компрессоры бытовые.

Винтовые компрессоры

История этого оборудования началась в 1934 году. Винтовые компрессоры отличает высокая надежность, небольшие габариты, низкая металлоемкость обусловили высокий потребительский спрос на оборудование этого класса. Применение этого оборудования позволяет снизить расходы на электрическую энергию до 30%. Установки этого типа устанавливают на мобильных компрессорных станциях, судовых и других холодильных установках.

В качестве рабочего органа использованы винтовые роторы, на которых нанесены впадины. Их устанавливают в корпус, который может быть разобран по нескольким плоскостям. В нем проделаны отверстия и выточки для установки и подшипников. Кроме того, в корпусе сформированы камеры всасывания и нагнетания воздуха. Насосы этого типа отличаются производительностью.

Эти изделия могут развивать давление от 8 и до 13 атм., при этом расход воздуха может быть от 220 до 12400 литров в минуту.

Довольно часто одна единица такого оборудования, может заменить собой несколько единиц компрессоров, устанавливаемых в производственных цехах.

При установке и запуске в промышленную эксплуатацию подобных компрессоров целесообразно на входе установить устройство для очистки воздуха от излишней влаги. Некоторые производители комплектуют свои изделия такими фильтрами.

Пластинчато-роторные компрессоры

Компрессоры этого класса работают на том же, что и поршневые, то есть, на вытеснении. Передача энергии осуществляется во время сжатия. Рабочая среда во время засасывания попадает в рабочую камеру, ею объем уменьшается при перемещении ротора. Это сжатие и приводит к увеличению давления и уходу сжатого воздуха через патрубок.

Компрессоры этого типа могут создавать давление до 0,3 МПа, носят название воздуходувками, и те, которые нагнетают более высокое давление, называют компрессорами.

Устройства этого типа отличают следующие достоинства:

Более стабильный, уравновешенный ход, обеспечивает отсутствие возвратно — поступательного движения. Конструкция этого оборудование предусматривает возможность прямого соединения в электрическим силовым агрегатом. Вес ротационного компрессора будет ниже, чем поршневого с аналогичными характеристиками. В конструкции не предусмотрено использование клапанов. То есть уменьшается количество деталей трущихся друг о друга.

Динамические компрессоры

Компрессоры этой группы подразделяют на два типа — центробежные и осевые. У первых, воздух под воздействие центробежной силы отбрасывается к внешней части рабочего колеса. Таким образом, с всасывающей стороны образуется разреженное пространство. Газ постоянно попадает в рабочую камеру, после прохождения колеса, воздух направляется в диффузор (устройство гашения скорости потока), где, собственно, и повышается его давление.

У оборудования осевого типа воздух продвигается вдоль ротора, а сжатие осуществляется в результате изменения скорости его продвижения между лопатками ротора и направляющего устройства.

Эти компрессоры можно классифицировать по следующим свойствам:

  1. Давлению на выходе, те, которые обеспечивают давление в пределах 0,015 МПа, называют вентиляторами или воздуходувками.
  2. По количеству ступеней сжатия.
  3. По ходу движения воздуха. Если он двигается вдоль оси ротора, то это центробежные, если поперёк, то осевые. Существуют устройства, где воздух движется по диагонали.
  4. По типу привода — он может быть электрическим, паровым или газотурбинным.

Роторные компрессоры применяют в авиационных  двигателях. С его помощью нагнетают воздух для подачи в камеру сгорания.

Производительность компрессоров

Под этим термином подразумевается тот объем газа, который нагнетается за определенную единицу времени. Единица измерения производительности — м3 в минуту. Этот параметр может быть указан или на входе, или на выходе, разумеется, это будут разные числа. Все дело в том, что при изменении давления, происходит изменение объема. Эта характеристика говорит о производительности при температуре рабочей среды равной 20 градусам Цельсия.

В зависимости от величины этой характеристики различают следующие группы — большой производительности (свыше 100 кубометров воздуха в минуту), средней (до 100 кубометров воздуха в минуту) и малой до (10 кубометров).

Динамические устройства обладают некоторыми преимуществами в сравнении с поршневыми. Они отличаются простотой конструкции и эксплуатации. Они обладают малыми габаритно-весовыми параметрами. Плавностью подачи воздуха и они не требуют дополнительной смазки. Для их установки не требуется изготовление массивных фундаментов. Но, вместе с этим, у них КПД, несколько ниже, чем у поршневых.

Эти компрессоры нашли свое применение во многих отраслях. Например, химической и нефтегазовой промышленности, в металлургии, горнодобывающей и многих других отраслях. Одна из разновидностей динамических компрессоров — турбокомпрессорные, устанавливают в газоперекачивающие трубопроводы.

За многие годы эксплуатации подобного оборудования спроектировано и введено в эксплуатацию множество устройств с различными характеристиками, в частности современные машины способны обеспечить производительность до 200 м3 в минуту, при скорости вращения колеса 250 оборотов в секунду. И все это при малых габаритно-весовых параметрах.

Агрегатирование компрессоров

Процесс монтажа компрессора и силовой установки на раму, называют агрегатирование. В связи с тем, что устройства поршневого типа обладают вибрацией, необходимо проектировать и изготавливать фундамент с учетом этих характеристик.

Особенность безмасляных приборов

Эти устройства нашли свое применения там, где необходимо обеспечить высокие требования к чистоте воздуха. Их устанавливают в медицинских учреждениях, предприятиях фармацевтической и химической промышленности. Справедливости ради надо сказать, что эти устройства относят к наиболее доступным устройствам в части их стоимости. Эти компрессоры отличаются простотой в эксплуатации и обслуживании. Это говорит о том, что нет необходимости в подготовленном персонале, и при установке их на рабочее место не предъявляются какие-то особые требования.

Но безмасляные компрессоры обладают некоторыми недостатками, например, излишним шумом, который возникает во время работы. Но, производители смогли решить эту проблему, устанавливая на эти изделия звукозащитные кожухи.

Выбирая безмаслянный компрессор необходимо обратить внимание на мощность устройства, их производительность и параметры рабочего давления, которые показывают приборы, устанавливаемые на компрессор. Нельзя забывать и об объеме ресивера. Как правило, в устройство компрессора устанавливают емкости объемом 50 литров.

Преимущества масляных агрегатов

Самый распространенный метод снижения трения, возникающего при работе различных деталей и узлов, является их смазывание. Это позволяет снизить нагрузку на изделие в целом, в частности, на его ключевую деталь — двигатель.

Для решения, этой задачи применяют специальные, компрессорные масла, которые можно использовать в различных условиях эксплуатации.

Компрессоры такого типа в производстве обходятся дешевле. Поэтому, стоимость такого оборудования существенно дешевле, чем безмасляные аналоги. Но в эксплуатации, они обходятся дороже. Это вызвано тем, что в процессе эксплуатации вместе удалением воздуха из рабочей зоны, происходит выброс масла. Кстати, его необходимо заменять через каждые 2 000–3 000 часов эксплуатации.

Так как в сжатом воздухе присутствуют микрочастицы масла, в систему приходится устанавливать маслоулавливающие элементы, например, фильтры. Через определенное количество времени их так же необходимо заменять, а это усложняет обслуживание, и требует дополнительных расходов на приобретение заменяемых фильтров.

Тем не менее, несмотря на принимаемые меры, воздух, прошедший через масляный компрессор полностью очистить не представляется возможным. Например, после обработки воздуха на винтовом устройстве его загрязнение равно 3 мг на один кубометр. Чистота воздуха после его обработки на поршневом компрессоре, напрямую зависит от уровня износа его деталей и узлов.

Это привело к тому, что в отдельных технологических процессах использование масляных компрессоров запрещено.

Особенности эксплуатации

Штатная работа компрессора прежде зависит от работы всех его узлов и деталей. В частности, впускных и выпускных клапанов. Внутри компрессора, где происходит распределение воздуха, устанавливается определенное количество золотников, распределителей и клапанов. В компрессорах устанавливают клапана следующих типов — тарельчатые, пластинчатые, шпиндельные и пр.

Для того чтобы оборудование не снижало показатели мощности и не расходовал лишнюю мощность, клапаны, которые установлены в компрессоре, должны быть притерты и не должны пропускать воздух. При их выработке клапанов их необходимо срочно заменить. Повышенный расход воздуха может рано или поздно привести к сокращению срока эксплуатации оборудования.

Запаздывание срабатывания клапана приводит к появлению стуков, стук говорит о том, что происходит износ посадочного места. Ко всему прочему, стук может говорить о том, что произошло защемление верхней его части в корпусе.

Бесшумность работы компрессора — это, своего рода показатель качества настройки и соответственно работы устройства в целом.

Правила безопасности

На строительных площадках и производстве широко применяют компрессорные установки различного принципа действия и назначения. Компрессоры могут быть стационарно установлены на бетонные фундаменты или мобильными, то есть, установленными на шасси.

Штатное использование компрессорного оборудование допустимо при соблюдении ряда условий:

  1. На компрессоре должны быть установлены устройства, работающие в автоматическом режиме, которые предотвращают превышение допустимого рабочего предела.
  2. Предусмотрено наличие разгрузочного клапана, предназначенного для быстрого стравливания излишнего давления.
  3. На этом оборудовании должны быть установлены на вход и выход, фильтрационные устройства, которые обеспечивают чистоту воздуха, направляемый на обработку в компрессор и создающих препятствие его поступление в помещение.
  4. Наличие установленных манометров обеспечивают контроль над параметрами давления, создаваемые компрессором.
  5. Между компрессорной установкой и ресивером должен быть установлен маслоотделительный фильтр.
  6. Кроме этого, в компрессорную остановку нельзя подавать воздух, который содержит в себе токсичные или вредные вещества.

За установленным оборудованием, должен быть установлен соответствующий надзор и техническое обслуживание. При этом надо помнить, что обслуживание и регламентные работы должен проводить подготовленный персонал. То оборудование, которое стоит на гарантии поставщика, должны обслуживать специалисты из соответствующих сервисных центров.



В частности, при промывке узлов и деталей компрессора, должны быть использованы только те жидкости и составы, которые рекомендованы производителем этого оборудования. Емкости для хранения, сжатого воздуха должны быть установлены предохранительные клапаны, сливной кран, манометр. В соответствии с требованиями эксплуатационной документацией, эти емкости (ресиверы) должны проходить регламентное обслуживание и испытания. Об их результатах должны быть сделаны записи в журнале обслуживания.

При организации эксплуатации компрессорного и сопутствующего оборудования необходимо пользоваться руководящими и другими нормативными документами, обнародованными контрольными органами, например, Ростехнадзора.

Критерии выбора компрессорного оборудования

Чем должен руководствоваться потребитель, выбирая воздушный компрессор. Самое главное он должен понимать, для каких целей будет использовано приобретаемое оборудование. Сразу надо оговориться, что существуют отдельные отрасли, и технологические операции могут быть использованы только компрессоры, работающие без масла.

Ключевыми параметрами компрессорного оборудования являются:

  1. Расход воздуха (производительность).
  2. Рабочее давление.
  3. Требования к чистоте воздуха.

Как правило, эти параметры должны быть определены инженерами — технологами, которые разрабатывают технологические процессы с участием компрессорного оборудования.

Например, расход воздуха, может быть рассчитан по следующей схеме:

  1. Расчёт количества воздуха при непрерывной эксплуатации.
  2. Внесение коррективов в полученное значение с учетом времени работы оборудования в смену или сутки.

При подборе оборудования необходимо учитывать рост числа потребителей сжатого воздуха.

Системы управления компрессорного оборудования

Для обеспечения того, чтобы воздух находился под постоянным давлением в компрессорных системах, устанавливают регулирующее оборудование. Самая простая система состоит из датчика давления и простейшей системы настройки.  Она позволяет поддерживать в ресивере постоянное давление. При превышении заданных параметров происходит отключение компрессора, а после того, как давление упало до определенного минимума, срабатывает автоматика и включает компрессор. Такие, или почти такие системы, устанавливают практически на всех компрессорных установках. Их наличие обеспечивает безопасную эксплуатацию оборудования.

Бытовые устройства

Для выполнения определенных работ, которые выполняют дома или в гараже применяют бытовые компрессоры. Как правило, это небольшие по размеру поршневые компрессоры с электроприводом. Мощность такого изделия составляет 2,2 кВт. Такие компрессоры в состоянии нагнетать воздух до 8 атм.

По большей части они могут спокойно обеспечивать давление 10 атм. Для хранения сжатого воздуха используют ресиверы емкостью до 100 литров.

Как правило, их используют при выполнении окрасочных работ, внутренних и наружных.

Зачем нужен воздушный компрессор

Современная промышленность практически не имеет таких отраслей, где не используются компрессоры. Причем потребность в них абсолютно не зависит от объемов производства: применяются лишь разные по производительности и мощности агрегаты. Для чего же нужны воздушные компрессоры? Главной задачей компрессорного оборудования является производство сжатого воздуха, который выступает в качестве движущей силы или для иных производственных процессов.

Как работает компрессор

Как уже было отмечено, главная задача компрессора — сжимать воздух и подавать его под давлением. Их принято делить на две основные группы — поршневые и винтовые компрессоры: в каждой из этих групп сжатие происходит по двум абсолютно разным принципам. В случае с поршневыми, ключевым компонентом является поршень, который сжимает воздух в цилиндре посредством возвратно-поступательных движений. У винтовых компрессоров эту функцию осуществляет винтовой блок, в котором воздух сжимается с помощью вращающихся навстречу друг другу винтов.

Схема внутреннего устройства винтового блока

В обоих типах компрессорных установок еще одним важным компонентом является компрессорное масло. В первую очередь, оно служит в качестве смазки, которая во время работы компрессора уменьшает трение между его ключевыми компонентами. Также масло уменьшает зазоры в блоках сжатия воздуха и эффективно отводит вырабатываемое за счет работы тепло.

Область применения воздушных компрессоров

Обычно воздушные компрессоры работают вместе с другим оборудованием, которое использует сжатый воздух в качестве энергии. Основная сфера их применения — промышленность. К промышленным воздушным компрессорам предъявляются высокие требования: стабильное давление сжатого воздуха, большой ресурс работы и достаточное количество производительности для всех нужд производства.

Винтовые компрессоры Dalva на промышленном предприятии

Как правило, в отдельную группу выделяют безмасляные компрессоры. Их применяют в том случае, если наличие остатков смазочного масла в сжатом воздухе недопустимо. Безмасляные воздушные компрессоры используют в следующих отраслях: медицина и фармацевтика, пищевое производство, химическая промышленность и других.

Также воздушные компрессоры применяют и для строительных работ. Сжатый воздух, который они производят, приводит в движение пневмоинструмент — пескоструйные аппараты, краскопульты, отбойные молотки и т. д. Часто такие работы являются выездными, поэтому для них приобретают передвижные компрессоры — для удобства они могут быть установлены на колесном шасси. Существуют модели, работающие от электричества, а также есть и автономные воздушные компрессоры — они работают на дизельном топливе.

Еще одна популярная сфера применения компрессоров — автосервисные и шиномонтажные работы. Работу таких инструментов как шиномонтажный станок, шлифовальная машинка, продувочный пистолет обеспечивает энергия воздуха, которую вырабатывает воздушный компрессор. Для небольшого объема работ подойдет и поршневой компрессор, но крупной мастерской с непрерывным потоком клиентов лучше остановить свой выбор на винтовом агрегате.

Из чего состоит воздушный компрессор

Иногда компрессоры оснащены дополнительными устройствами — ресивером и осушителем. Они могут поставляться в составе компрессорной станции, а также их можно купить в качестве самостоятельного оборудования отдельно.

Ресивер (накопитель сжатого воздуха) в поршневом компрессоре выполняет важнейшую функцию: он выравнивает давление, которое из-за движения поршня в цилиндре то возрастает, то уменьшается. Так возникают пульсации, которые негативно влияют на оборудование, для которого предназначался сжатый воздух. Ресивер путем накопления воздуха и плавной его «отдачи» решает эту проблему. Винтовые компрессоры не создают пульсаций.

Компрессор Ceccato CSA с ресивером и осушителем

Следующие причины применения ресиверов актуальны и для винтовых компрессоров, и для поршневых:

  • Решение проблемы пиковых нагрузок путем накопления воздуха. Пиковые нагрузки — это ситуация, при которой к компрессору подключено несколько потребителей.
  • Охлаждение сжатого воздуха и предотвращение скапливания конденсата. Воздушный ресивер охлаждает сжатый воздух и помогает конденсировать часть влаги из него, после чего жидкость удаляется с помощью специального конденсатоотводчика и не вредит всей пневмосети, вызывая коррозию и поломки.

Но ресивер не идеально справляется с удалением влаги, которая поступает в компрессор из окружающей среды вместе с атмосферным воздухом. Чтобы убрать из воздуха весь конденсат, применяют осушители. Многие модели компрессоров с небольшой производительностью имеют в своем корпусе осушитель, который охлаждает, конденсирует и удаляет воду из пневмосети.

Если у вас остались вопросы о том, зачем нужен воздушный компрессор и как правильно подобрать его, специалисты компании «Волгаремсервис» всегда готовы проконсультировать вас.

Ознакомиться с нашим ассортиментом компрессоров можно в каталоге.

Предыдущая статья
Передвижные компрессоры — все, что нужно о них знатьСледующая статья
Как подобрать осушитель для компрессора: типы осушителей

Поделиться:

Компрессор | это… Что такое Компрессор?

У этого термина существуют и другие значения, см. Компрессор (значения).

Компрессор (от лат. compressio — сжатие) — устройство для сжатия и подачи газов под давлением (воздуха, паров хладагента и т. д.).

Компрессорный агрегат Corcen для перекачки паровой фазы СНГ

Компрессорная установка — совокупность компрессора, привода и вспомогательного оборудования (газоохладителя, осушителя сжатого воздуха и т.  д.).

Компрессоры называются

дожимающими, если давление всасываемого газа существенно превышает атмосферное. Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м.куб. в минуту, м.куб. в час). Производительность обычно считают по показателям приведённым к нормальным условиям. При этом различают производительность по входу и по выходу. Эти величины практически равны при маленькой разнице давлений между входом и выходом. При большой разнице у, скажем, поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в два раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом.

Содержание

  • 1 Классификация
    • 1.1 Объёмные компрессоры
      • 1.1.1 Поршневые компрессоры
      • 1.1.2 Роторные компрессоры
    • 1.2 Лопастные компрессоры
    • 1.3 Прочая классификация
  • 2 Старейшие заводы-изготовители компрессорного оборудования СНГ, работающие по сей день
  • 3 Литература
  • 4 Ссылки
  • 5 См. также
  • 6 Примечания

Классификация

Общепринятая классификация механических компрессоров по принципу действия. Под принципом действия понимают основную особенность процесса повышения давления, зависящую от конструкции компрессора.

Объёмные компрессоры

Это машины, в которых процесс сжатия происходит в рабочих камерах, изменяющих свой объём периодически, попеременно сообщающихся с входом и выходом компрессора. Объёмные машины по геометрической форме рабочих органов и способу изменения объёма рабочих камер можно разделить на поршневые, мембранные и роторные (винтовые, ротационно-пластинчатые, жидкостно-кольцевые, с катящимся ротором, газодувки Рутс (насос Рутса), спиральные) компрессоры.

Поршневые компрессоры

Могут быть одностороннего или двухстороннего действия, крейцкопфные и бескрейцкопфные, смазываемые и без применения смазки (сухого трения или сухого сжатия), (при высоких давлениях сжатия применяются также плунжерные).

Роторные компрессоры

К объёмным машинам с вращающим сжимающим элементом (роторным машинам) относятся: винтовые компрессоры, ротационно-пластинчатые, жидкостно-кольцевые и другие конструкции компрессорных машин.

Лопастные компрессоры

Машины динамического действия, в которых сжатие газа происходит в результате взаимодействия потока с вращающейся и неподвижной решётками лопастей. Характерной особенностью лопастных машин является отсутствие пульсации развиваемого ими давления. К лопастным относятся осерадиальные, осевые и вихревые машины, лопастные компрессоры также называют турбокомпрессорами.

Прочая классификация

По назначению (применению) компрессоры классифицируются по отрасли производства, для которых они предназначены (химические, энергетические, общего назначения и т. д.), по роду сжимаемого газа (воздушный, кислородный, хлорный, азотный, гелиевый и т. д.).

По способу отвода теплоты — с жидкостным или воздушным охлаждением.

По типу приводного двигателя  — с приводом от электродвигателя, двигателя внутреннего сгорания, паровой или газовой турбины.

По устройству компрессоры могут быть одноступенчатыми и многоступенчатыми.

По конечному давлению различают:

  • Вакуум-компрессоры, газодувки — машины, которые отсасывают газ из пространства с давлением ниже атмосферного или выше. Воздуходувки и газодувки подобно вентиляторам создают поток газа, однако, обеспечивая возможность достижения избыточного давления от 10 до 100 кПа (0,1..1 атм.), в некоторых специальных исполнениях – до 200 кПа (2 атм.). В режиме всасывания воздуходувки могут создавать разрежение как правило 10..50 кПа, в отдельных случаях до 90 кПа и работать как вакуумный насос низкого вакуума
    [1]    .
  • Компрессоры низкого давления, предназначенные для нагнетания газа при давлении от 0,15 до 1,2 МПа.
  • Компрессоры среднего давления — от 1,2 до 10 МПа.
  • Компрессоры высокого давления — от 10 до 100 МПа.
  • Компрессоры сверхвысокого давления, предназначенные для сжатия газа выше 100 МПа.

Старейшие заводы-изготовители компрессорного оборудования СНГ, работающие по сей день

  • ЗАО «Невский Завод», год основания: 1857[2]
  • ОАО «Компрессор» основан в 1877 году.
  • ОАО «Полтавский турбомеханический завод» (Украина) год основания: 1885.
  • ООО “Московский компрессорный завод «Борец» год основания: 1897.
  • ОАО Бежецкий завод «АСО» год основания: 1917.
  • ПАО «Мелком» год основания: 1930.[3]
  • ОАО «Пензкомпрессормаш» год основания: 1933.
  • ОАО «Уральский компрессорный завод» год основания: 1933. [4]
  • ОАО «Казанский завод компрессорного машиностроения» год основания: 1951.
  • ОАО «Компрессорный завод» (г. Краснодар) год основания 1952.
  • ОАО НПАО «ВНИИкомпрессормаш» год основания: 1967
  • СП ООО «Орёлкомпрессормаш» год основания: 1994

Литература

  • Абдурашитов С. А. Насосы и компрессоры. — М.: Недра, 1974.
  • Михайлов А. К., Ворошилов В. П. Компрессорные машины. — М.: Энергоатомиздат, 1989. — 288 с. — ISBN 5-283-00090-7.
  • Воронецкий А. В.
    Современные центробежные компрессоры. — М.: Премиум Инжиниринг, 2007.  — 140 с.
  • Шерстюк А. Н., Компрессоры, М.—Л., 1959

Ссылки

  • Форум о компрессорном оборудовании

См. также

  • Гидравлический (масляный) компрессор
  • Спиральный компрессор
  • Поршневой компрессор
  • Винтовой компрессор
  • Мотор-компрессор
  • Холодильный компрессор
  • Воздушный компрессор
  • Газовый компрессор
  • Водокольцевой компрессор
  • Компрессор высокого давления
  • Меха (техника)
  • Вакуумный насос
  • Помпа

Примечания

  1. ↑ Газодувки и воздуходувки (обзор)
  2. ↑ История Невского завода
  3. ↑ ПАО «Мелком»
  4. ↑ ОАО «УКЗ»

Руководство по покупке воздушного компрессора

Выбор правильного воздушного компрессора

  • Типы воздушных компрессоров
  • Формы и размеры
  • Понимание спецификаций
  • Начало работы с воздухом

Существует множество воздушных компрессоров на выбор. Лучший способ сделать правильный выбор — подумать о том, для чего вы собираетесь его использовать. Поскольку воздушный компрессор — это долгосрочная инвестиция, мы рекомендуем вам подумать о том, какими могут быть ваши потребности сегодня и завтра. Это руководство по покупке содержит ценную информацию и советы по поиску лучшего воздушного компрессора для ваших проектов. Кроме того, воспользуйтесь нашим средством поиска продукции для воздушных компрессоров, которое поможет вам найти наилучший выбор.

Тип воздушного компрессора

Компрессоры для внутренних работ

Подходит для небольших гвоздезабивателей, таких как гвоздезабиватели калибра 16–23.

1–6 галлонов — лучше всего подходит для 1–3 пользователей, легкое и среднее использование

4–10 галлонов — лучше всего подходит для 3–5 пользователей, среднее и интенсивное использование

Компрессоры для наружных работ монтажные, кровельные и напольные гвоздезабиватели.

4–6 галлонов — лучше всего подходит для 1–2 пользователей, среднее и интенсивное использование

8–20 галлонов — лучше всего подходит для 3–6 пользователей, среднее и интенсивное использование

Купить все воздушные компрессоры

Формы и размеры

Воздушные компрессоры

бывают разных форм и размеров, но они намного проще, чем кажется. Когда дело доходит до форм-фактора, во многих случаях все сводится к поиску компрессора, который подходит для вашего пространства и соответствует вашим предпочтениям.

Компрессоры бывают всех форм и размеров
Купить все воздушные компрессоры

Общие сведения о характеристиках компрессора

Способ описания технических характеристик воздушного компрессора может показаться сложным, но есть шесть важных характеристик, на которые стоит обратить внимание.

Что означают характеристики компрессора
Масляно-смазочные и безмасляные

Все воздушные компрессоры либо используют масло в качестве смазки, либо безмасляные, и используют передовые полимерные кольца. Традиционный воздушный компрессор с масляной смазкой требует регулярной замены и пополнения масла, а при использовании для покраски или работ по дереву может потребоваться маслоуловитель, чтобы не повредить ваши материалы. Новые, без масла компрессоры требуют меньше обслуживания и, как правило, работают чище, но отсутствие масляной смазки означает у них может быть немного меньший срок службы. Многие люди предпочитают безмасляные за простоту и удобство использования.

PSI (фунты на квадратный дюйм)

Мера того, насколько плотно упакован воздух внутри ресивера компрессора. Некоторые инструменты требуют минимального давления работать. Убедитесь, что вы выбрали компрессор с достаточно высоким рейтингом PSI, чтобы поддерживать инструменты, которые вы собираетесь использовать.

  • 60 PSI и ниже – очистка, надувание, окраска распылением
  • 60-100 фунтов на квадратный дюйм — нормальный рабочий диапазон пневмоинструмента
  • 100-130 PSI – для использования с более длинными шлангами или когда требуется большая мощность
  • Более 130 PSI – для использования со специальными инструментами, предназначенными для работы с высоким давлением
SCFM (стандартные кубические футы в минуту)

Он измеряет скорость, с которой воздух поступает в ресивер компрессора и выходит из него. Каждый пневмоинструмент потребляет воздух в определенная ставка. Чем больше SCFM обеспечивает ваш компрессор, тем больше инструментов вы можете запускать одновременно, или более высокий рабочий цикл вы можете запустить их.

Примеры требований SCFM для обычных пневматических инструментов:
  • 0,7 SCFM – Brad Nailer
  • 2,4 стандартных кубических фута в минуту – Финишный гвоздезабиватель
  • 3,0 – 5,0 стандартных кубических футов в минуту – Монтажный гвоздезабивной инструмент
  • 5,0 – 7,0 станд. куб. футов в минуту – Краскораспылитель
  • 9,0 – 15,0 стандартных кубических футов в минуту – Распылитель краски HVLP
  • До 20 стандартных кубических футов в минуту – 3/8-дюймовая пневматическая трещотка
  • До 35 стандартных кубических футов в минуту – Ударный гайковерт 1/2 дюйма

Имейте в виду, что ваш пневматический инструмент будет использовать куб. футы в минуту от насоса ПЛЮС воздух, хранящийся в резервуаре, для достижения максимальной производительности инструмента и времени работы. Однако, если компрессор не подобран должным образом, может возникнуть необходимость в прерывистом запуске пневматического инструмента, что снизит требуемый SCFM, или инструмент может не достичь надлежащего уровня мощности.

л.с. (л.с.)

Мощность двигателя, приводящего в действие компрессор, измеряется в лошадиных силах. Меньшие компрессоры с более низкими станд. двигатели меньшего размера, а для больших компрессоров нужны двигатели большего размера. Хотя мощность важна, рейтинг SCFM вместе с размер бака и максимальный PSI больше говорят о мощности воздушного компрессора.

дБА (взвешенные децибелы)

Шум, создаваемый компрессором, измеряется в децибелах. В то время как большие компрессоры неизбежно шумны, многие современные компрессоры стали очень тихими. Если вы собираетесь работать рядом с воздушным компрессором или в течение длительного времени времени рассмотрите малошумные компрессоры.

  • Менее 60 дБА – громкость обычного разговора, очень тихий компрессор
  • 60-80 дБА – громкость ресторана, средне-тихий компрессор
  • Более 80 дБА – объем пылесоса или выше, более шумный компрессор
Падение давления

Снижение давления воздуха от компрессора к инструменту. Ограничения потока, вызванные регулятором, муфтами, или воздушный шланг меньшего размера, требуют регулирования более высокого рабочего давления на компрессоре, чтобы получить желаемое целевое давление на инструмент.

Купить все воздушные компрессоры

Начало работы с воздухом

Когда вы покупаете воздушный компрессор, вы открываете много новых дверей. Существует бесчисленное множество способов использования воздушных компрессоров для привода пневматических инструментов. мощность и долговечность не имеют себе равных среди проводных или беспроводных электрических инструментов. При правильном обслуживании пневматические инструменты могут служить всю жизнь. В таким образом, воздушные компрессоры являются отличной инвестицией.

Когда вы покупаете воздушный компрессор, вам понадобится несколько основных инструментов для начала работы.

Купить все воздушные компрессоры

Воздушные компрессоры | Питание и движение

Скачать эту статью в формате . PDF
Этот тип файла включает в себя графику и схемы высокого разрешения, если это применимо.

Каждая система сжатого воздуха начинается с компрессора – источника воздушного потока для всего последующего оборудования и процессов. Основными параметрами любого воздушного компрессора являются производительность, давление, мощность и рабочий цикл. Важно помнить, что емкость делает свою работу; давление влияет на скорость выполнения работы. Регулировка давления нагнетания воздушного компрессора не меняет производительность компрессора, хотя многие считают, что это произойдет.

Сегодня на рынке представлено несколько основных конструкций воздушных компрессоров и их вариации. Все они делятся на две основные категории: объемный и динамический . Несмотря на то, что рабочие характеристики двух разных типов воздушных компрессоров могут быть очень похожими на поверхности, другие факторы установки и производительности могут сделать одну конструкцию превосходящей другую в реальных условиях. Давайте рассмотрим некоторые основные конструкции и терминологию.

Поршневые компрессоры

Поршневые компрессоры представляют собой объемные агрегаты, которые улавливают заряд воздуха, а затем физически уменьшают пространство, в котором он находится, вызывая увеличение его давления. В поршневых агрегатах, обычно называемых поршневыми компрессорами , используется поршень, цилиндр и клапан. Их работа очень похожа на знакомый двигатель внутреннего сгорания, но они просто захватывают и сжимают воздух без добавления топлива для его взрыва. Обратите внимание, что всякий раз, когда воздух сжимается, выделяется тепло. Надлежащее охлаждение внутренних частей любого воздушного компрессора является важной частью его конструкции.

При выборе поршневых компрессоров необходимо принять три основных решения:

  • одно- или двухстороннего действия,
  • одноступенчатая или многоступенчатая конфигурация и
  • воздушное или водяное охлаждение.

В поршневом компрессоре одностороннего действия поршень сжимает воздух только в одном направлении своего хода. В модели двойного действия поршень сжимает воздух в обоих направлениях своего хода. Очевидно, поскольку оба такта выполняют работу, компрессор двойного действия более эффективен (по перемещению объема воздуха на входную мощность), чем компрессор одностороннего действия сопоставимого размера.

Одноступенчатый блок сжимает воздух от входного до выходного давления за одну операцию. Многоступенчатый блок сжимает от давления на входе до давления нагнетания за две или более операций – обычно пропуская воздух через промежуточный охладитель для удаления части тепла сжатия между каждой ступенью. Это экономит электроэнергию и снижает внутреннюю рабочую температуру компрессора.

В компрессорах с воздушным охлаждением окружающий воздух циркулирует вокруг цилиндров компрессора и ребристых головок для обеспечения охлаждения. Тепло передается через металл воздуху. Агрегаты с воздушным охлаждением обычно рассчитаны на рабочие циклы от 50% до 75%, в зависимости от конкретных агрегатов и их применения. В компрессоры с водяным охлаждением, встроенные водяные рубашки окружают цилиндры и головки. Тепло передается через металл к воде – более эффективно, чем через металл к воздуху. Таким образом, поршневые агрегаты с водяным охлаждением снижают внутреннюю температуру более эффективно, чем сопоставимые агрегаты с воздушным охлаждением.

Большинство производителей воздушных компрессоров продвигают двухступенчатый компрессор как оптимальную машину для производства воздуха класса 100 фунтов на квадратный дюйм (базовый уровень давления на большинстве промышленных установок), обеспечивающего наилучшую эффективность на доллар затрат при адекватной надежности внутренних рабочих частей. Поршневой компрессор относится к категории 9.0170 для непрерывного режима работы , общепризнано, что он должен быть двойного действия и с водяным охлаждением. Поршневые компрессоры двойного действия с водяным охлаждением предлагаются в различных исполнениях, сочетающих эффективное сжатие воздуха с долговечностью и надежностью. Однако они также тяжелые и громоздкие, что делает их относительно дорогими в установке. Как правило, они имеют более значительные неуравновешенные силы, что в сочетании с их размером требует специального основания и поддержки.

Если они соответствуют критериям выбора, таким как производительность, вес, размер и цена, одно- и двухступенчатые поршневые агрегаты одностороннего действия являются хорошим выбором, особенно в диапазоне давления от 50 до 150 фунтов на квадратный дюйм. (Предлагаются трехступенчатые поршневые агрегаты, но обычно они используются при давлении выше 250 фунтов на кв. дюйм.)

Винтовые компрессоры с масляным охлаждением

Рис. 1. При вращении ведущего и ведомого роторов внутри корпуса (вверху) темно-серый атмосферный воздух заполняет корень пилота от впускного отверстия до конца корпуса. При дальнейшем вращении охватывающий наконечник проходит через впускное отверстие, герметизируя ротор и одновременно зацепляя наконечник охватываемого ротора, чтобы начать сжатие. Как только сцепляющийся охватываемый наконечник катится достаточно далеко вниз по охватывающему корню, чтобы создать заданное давление, дальний конец охватывающего корня открывает выпускное отверстие.

Ротационно-винтовой компрессор — еще одна машина объемного типа. По аналогии с поршневым компрессором, рис. 1, охватываемый ротор подобен поршню, толкающему воздух вдоль охватывающего ротора, который подобен цилиндру. Уплотнительные планки подобны поршневым кольцам, а воздух прижимается к неподвижной торцевой пластине, похожей на дно цилиндра. Этот дизайн существует уже около 50 лет. Однако до середины 19 в.70-х годов он считался пригодным только для переносных моторных транспортных средств и маломощных электродвигателей из-за низкого КПД (отношение подачи сжатого воздуха к затратам на электроэнергию).

В 1970-х годах началась разработка двухступенчатых винтовых компрессоров для давления до 250 фунтов на квадратный дюйм. Разработка профиля ротора в 1970-х, 1980-х и начале 1990-х годов привела к тому, что винтовая конструкция с масляным охлаждением стала важным выбором в промышленных воздушных компрессорах с приводом от электродвигателя, особенно мощностью от 20 до 300 л. с.

Затем произошел значительный прорыв в конструкции винтовых блоков. Внедрение несимметричного профиля привело к повышению эффективности примерно на 15%. Это усовершенствование было достаточно значительным, чтобы сделать винтовой компрессор с масляным охлаждением конкурентоспособным среди моделей с большей мощностью для непрерывной работы. Он имеет почти такую ​​же эффективность, как одноступенчатые агрегаты двойного действия и центробежные компрессоры меньшего размера.

Двухступенчатые винтовые компрессоры могут приближаться, а иногда и равняться производительности при полной нагрузке двухступенчатых поршневых агрегатов в классе 100 фунтов на квадратный дюйм. Сегодня двухступенчатые винтовые компрессоры с масляным охлаждением часто используются в диапазоне давлений от 150 до 400 фунтов на квадратный дюйм. Они также используются для работы под давлением 100 фунтов на квадратный дюйм со значительной экономией энергии. Две ступени предлагают преимущества, связанные с более низкой степенью сжатия на ступень. Уменьшенный перепад давления на роторах сводит к минимуму прорыв газов и значительно снижает нагрузку на упорные подшипники. (Очевидно, что для двухступенчатых блоков требуется два воздушных блока, что увеличивает первоначальную стоимость.)

Уникальной характеристикой этого компрессора является то, что он охлаждается маслом. Масло, впрыскиваемое в воздушный поток, поглощает тепло сжатия при его выработке. Затем нагретое масло подается в теплообменник с воздушным или водяным охлаждением для охлаждения. Поскольку охлаждение происходит непосредственно внутри компрессора, рабочие части никогда не подвергаются экстремальным рабочим температурам. Охлаждающее масло никогда не треснет и не сгорит. Независимо от того, какая нагрузка на компрессор, внутри винтового блока нет горячих точек. В результате отсутствие износа обеспечивает бесперебойную работу и высокую эффективность. Другими словами, винтовые компрессоры с масляным охлаждением могут работать при полной нагрузке и полном давлении двадцать четыре часа в сутки, семь дней в неделю. Срок службы этого компрессора в рабочих часах и затраты на его техническое обслуживание в час будут такими же, как и при любых других условиях нагрузки.

Непрерывная работа

Наличие компрессоров с воздушным охлаждением непрерывной работы (особенно больших размеров) обеспечивает большую гибкость при их установке. Такие компрессоры можно устанавливать на любую поверхность, которая выдержит их статический вес. На многих объектах также можно значительно сэкономить на стоимости трубопроводов по сравнению с другими типами систем. Эти компрессоры подходят для концепции центральной или ведомственной компрессорной системы. Агрегаты доступны с электродвигательным и моторным приводом – на базе, на салазках, на колесах и т.д.

По сравнению с другими типами воздушных компрессоров непрерывного действия винтовые компрессоры с масляным охлаждением имеют ряд преимуществ:

  • Масляное охлаждение поддерживает внутреннюю температуру на оптимальном уровне. В результате нагнетаемый воздух относительно холодный – не более чем на 180°F выше температуры окружающей среды.
  • Воздух нагнетания чистый – без сгоревшего масла или углерода.
  • Вращающаяся конструкция позволяет работать на более высоких скоростях, особенно при больших размерах. Следовательно, большая пропускная способность достигается за счет компрессоров с физически меньшими корпусами, что обеспечивает значительную экономию площади пола и требований к фундаменту.
  • Из-за их компактных размеров и присущих им характеристик тихой работы подавить шум относительно легко. Имеющиеся в продаже модели с электродвигателем рассчитаны на уровень шума от 75 до 85 дБ на расстоянии одного метра в соответствии с кодом испытаний CAGI Pneurop.
  • Большинство моделей имеют меньше движущихся частей, и эти части работают в более идеальных условиях, что приводит к более низким температурам и меньшей вибрации.
  • Меньшее количество деталей облегчает их складирование для роторных моделей, и на машинах легче работать.

Таким образом, винтовые компрессоры с масляным охлаждением предлагают пользователям источник сжатого воздуха для непрерывной работы в аккуратном, компактном корпусе, который имеет низкую начальную стоимость, максимальную гибкость установки и простоту обслуживания.

Несмазываемые ротационные винтовые и кулачковые компрессоры

В дополнение к несмазываемым поршневым компрессорам, которые стали настолько распространенными с годами, существует несколько версий несмазываемых объемных кулачковых или винтовых ротационных компрессоров. Эти агрегаты называются компрессорами зазорного типа, потому что внутренние части не соприкасаются друг с другом, поэтому они не требуют смазки в камере сжатия. Охлаждение осуществляется через стенки цилиндров через водяные рубашки.

Лепестки или винты также не входят друг в друга; вместо этого они приводятся в движение некоторым типом зубчатой ​​​​передачи. Эта система привода также действует как синхронизирующая шестерня для точного поддержания соотношения профиля ротора или лопасти. Смазка для трансмиссии должна быть ограничена областью подшипников и шестерен и не должна попадать в камеру сжатия.

В этой базовой конструкции существует постоянная скорость утечки для любого фиксированного набора условий. Критические внутренние зазоры находятся между торцевыми крышками и ротором, между кулачками ротора и между наружным диаметром ротора и внутренним диаметром цилиндра. Эти зазоры в сочетании с отсутствием впрыска масла для обеспечения герметизации являются основными причинами, по которым для этих устройств требуются две ступени для обеспечения приемлемой эффективности в приложениях класса 100 фунтов на квадратный дюйм.

Поскольку это вращающиеся устройства, они обладают всеми преимуществами вращающихся устройств по сравнению с возвратно-поступательными устройствами аналогичного размера без смазки:

  • компактный размер,
  • плавная подача холодного воздуха,
  • простота установки, а
  • простое (но критичное) обслуживание

Имеют и некоторые недостатки, зависящие от конкретного типа компрессора и его рабочего цикла:

  • более чувствительны к загрязнению входящего воздуха,
  • более низкая эффективность, что приводит к более высокой стоимости электроэнергии, и
  • любые ремонтные работы более сложны и требуют специальной подготовки, которой пользователь может не иметь или не хотеть иметь. Это означает, что ремонтные работы, вероятно, придется выполнять дистрибьютору или производителю.

Пластинчато-роторные компрессоры

Рис. 2. Типичный пластинчато-роторный компрессор имеет впрыск масла во время цикла сжатия для поглощения некоторой теплоты сжатия. Воздух, выходящий из пластинчатых (и винтовых) компрессоров, обычно подается в сепаратор, где удаляется жидкое масло.

Пластинчатые компрессоры с масляным охлаждением, рис. 2, работают так же, как и другие объемные компрессоры, улавливая заряд всасываемого воздуха – в данном случае между лопатками. Когда эксцентриковый ротор вращается, лопасти вдавливаются в пазы ротора, уменьшая размер ячейки, удерживающей захваченный воздух. Воздух сжимается до полного давления нагнетания, когда он достигает выпускного отверстия. Теплота сжатия отводится охлаждающим маслом, распыляемым прямо в воздух во время сжатия. Это же масло помогает герметизировать кончики лопастей.

На протяжении десятилетий пластинчато-роторные компрессоры с масляным охлаждением были популярны для непрерывной работы. Их конструкция имеет ряд уникальных характеристик:

  • легкий вес, но непрерывный рейтинг,
  • интегрированная и компактная конфигурация,
  • эффективное производство сжатого воздуха при относительно низких скоростях вращения,
  • плавная работа с небольшой вибрацией,
  • чрезвычайно тихая работа,
  • максимально холодный выпускной воздух и
  • небольшое количество быстроизнашивающихся деталей, что делает машину простой и экономичной в ремонте.

Однако одноступенчатая роторно-лопастная конструкция с масляным охлаждением имеет ограниченную производительность. Проблема заключается в изгибающем напряжении, приложенном к лопастям. Скорость, размер и вес лопастей должны быть ограничены, чтобы машина была долговечной. По этой причине пластинчато-роторные компрессоры с масляным охлаждением обычно применяются только в диапазоне мощности от 2 до 100 л.с.

Со смазкой или без нее?

Две основные группы типов компрессоров: смазываемые и без смазки . В компрессорах со смазкой масло используется для уменьшения трения между движущимися частями. В результате часть масла захватывается сжимаемым воздухом. Унесенное масло должно быть удалено из системы, расположенной ниже по течению, или допущено к ней.

Компрессоры, не требующие смазки, не используют масло в винтовом блоке и, таким образом, не добавляют масла в производимый ими сжатый воздух.

Мощность и эффективность

Тормозная мощность — это входная мощность, необходимая на входном валу компрессора для определенной скорости, производительности и давления.

Мощность двигателя или л.с. — номинальная мощность первичного двигателя.

Сервис-фактор — это дополнительная мощность электродвигателя сверх его номинальной мощности, выраженная в процентах. В пределах эксплуатационного коэффициента мощность тормоза, приводящего в действие воздушный компрессор, может быть выше, чем номинальная мощность двигателя.

Энергоэффективность компрессора представляет собой отношение количества воздуха, подаваемого компрессором, к потребляемой им электроэнергии. Эффективность обычно выражается в лошадиных силах тормоза на 100 кубических футов в минуту подаваемого воздуха.

Вращающиеся винты с водяным охлаждением

Другой вариант безмасляных винтовых компрессоров представляет собой одноступенчатую конструкцию, в которой для охлаждения и герметизации роторов во время сжатия используется впрыск воды. Подшипники и ведущие шестерни смазываются маслом и герметизируются от камеры сжатия. Эти устройства обслуживают выбранный рынок и имеют особую конструкцию. В некоторых случаях необходимо соблюдать осторожность, чтобы избежать накопления бактерий в воде.

Динамические воздушные компрессоры

Рис. 3. Вид в разрезе одноступенчатого центробежного компрессора одностороннего входа с рабочим колесом закрытого типа. Электродвигатель привода виден слева в центре.

Динамические, или центробежные, компрессоры, рис. 3, не похожи на уже рассмотренные объемные машины, поскольку они повышают давление воздуха путем преобразования энергии его скорости в давление. Во-первых, быстро вращающиеся крыльчатки (похожие на вентиляторы) разгоняют воздух. Затем быстро движущийся воздух проходит через секцию диффузора, которая преобразует его скоростной напор в давление, направляя его в улитку.

Поскольку центробежный компрессор представляет собой компрессор с массовым расходом , он имеет ограниченный стабильный рабочий диапазон. Это оказывает большое влияние на экономичность эксплуатации или мощность в л.с./100 кубических футов в минуту при частичной нагрузке. Минимальные динамические характеристики центробежных двигателей могут варьироваться от 20 до 30 % от полной нагрузки в зависимости от конструкции рабочего колеса, количества ступеней и т. д. компрессор – из-за физических и экономических ограничений – поэтому строятся двух-четырехступенчатые агрегаты, включающие от одного до трех промежуточных охладителей с водяным охлаждением. Охлаждение воздуха между ступенями снижает мощность, необходимую для дальнейшего сжатия воздуха, что повышает эффективность работы. На самом деле промежуточное охлаждение может позволить достичь желаемого сжатия за меньшее количество ступеней.

Центробежный компрессор определенно предназначен для непрерывного режима работы, поскольку его срок службы не зависит от работы с полной нагрузкой. Тем не менее, это также относительно чувствительная машина, поскольку она работает на высоких скоростях — часто до 50 000 об/мин. Факторами окружающей среды, влияющими на расход, являются высота над уровнем моря, температура воздуха на входе и относительная влажность воздуха на входе. Срок службы агрегата этого типа в первую очередь определяется количеством захваченных жидкостей и твердых частиц, поступающих в агрегат на входе, а также качеством охлаждающей воды. Как и во всех машинах, правильная установка и техническое обслуживание имеют решающее значение для эффективного производства сжатого воздуха и достижения удовлетворительного срока службы.

Когда объекту требуется непрерывная подача большого объема (от 2000 до 25000 кубических футов в минуту) несмазанного воздуха, центробежный компрессор является одним из лучших вариантов. Фактически, это единственный выбор для двигателей мощностью более 1000 л.с. Подходит ли он лучше всего для установки — это еще один вопрос, на который нужно ответить после анализа условий работы. В любом случае, при правильном применении, установке и обслуживании центробежный компрессор является надежным и непрерывным источником сжатого воздуха.

Преимущества и недостатки

Изучив комментарии к воздушным компрессорам в этой статье, один вывод совершенно очевиден: каждая конструкция имеет свои преимущества и недостатки, которые должны соответствовать конкретному применению. Таблица на этой странице суммирует ряд факторов выбора для наиболее распространенных базовых конструкций. Другие факторы, такие как качество воздуха и требования к установке, трудно поддаются количественной оценке. Неизбежный фактор затрат – первоначальный, эксплуатационный и техническое обслуживание – отмечен вместе с ними в следующем тексте.

Двустороннего действия с возвратно-поступательным движением – Преимущества: высочайший КПД, максимальный срок службы, возможность обслуживания в полевых условиях. Недостатки: высокая начальная стоимость, высокая стоимость установки, высокая стоимость обслуживания.

Заполненный маслом одноступенчатый вращающийся винт – Преимущества: низкая начальная стоимость, низкие затраты на техническое обслуживание, компактная конструкция. Недостаток: низкая эффективность.

Двухступенчатый винтовой шнек с масляным наполнением – Преимущества: более высокая эффективность, простая компоновочная конструкция, такие же низкие затраты на техническое обслуживание. Недостаток: более высокая начальная стоимость.

Безмасляный вращающийся винт – Преимущества: высококачественный воздух, умеренная эффективность, простая конструкция. Недостаток: более высокая начальная стоимость.

Центробежный – Преимущества: единственный доступный тип мощностью выше 600 л.с., высококачественный воздух, умеренная эффективность, более длительный срок службы, чем у других роторных двигателей. Недостатки: более высокая начальная стоимость, необходимость водяного охлаждения, поток воздуха чувствителен к изменениям условий окружающей среды.

Важность контроля производительности

Многие программы сохранения сжатого воздуха со стороны спроса нацелены на такие проблемы, как:

  • выявление и устранение утечек воздуха,
  • устранение открытой продувки,
  • ремонт неисправных конденсатоотводчиков и
  • управление всеми потенциальными ненадлежащими видами использования.

При успешном завершении этих программ часто обнаруживается, что объект потребляет меньше сжатого воздуха для производства, но потребление электроэнергии не снижается пропорционально. Причина: без надлежащего контроля производительности, работающего на компрессорах, невозможно эффективно преобразовать меньшее потребление воздуха в меньшее потребление электроэнергии.

При эффективной работе средства управления разгрузкой компрессора должны:

  • приводить подачу воздуха в соответствие с потребностью,
  • устранить или свести к минимуму избыточное давление в системе,
  • поддерживать необходимое минимально допустимое давление в рабочей системе,
  • снизить стоимость входной мощности до оптимальной точки, пропорциональной потребности в воздушном потоке, а
  • выключите ненужные воздушные компрессоры и снова включите их, когда это необходимо.

Независимо от типа воздушного компрессора принципы работы регуляторов производительности можно разделить на несколько основных категорий. (Обратите внимание, что некоторые из них будут работать только с определенными типами компрессоров.) Ниже приведены описания этих категорий с некоторыми плюсами и минусами каждой из них.

Автоматическое управление старт-стоп – Это управление просто автоматически запускает и останавливает электродвигатель или привод. Он может работать с любым типом компрессора. Реле давления обычно выполняет эту функцию, отключая двигатель при верхнем пределе давления и перезапуская его при минимальном давлении в системе.

Pro: воздушный компрессор работает в двух наиболее эффективных режимах: при полной нагрузке и при выключенном .

Минусы: большинство электродвигателей переменного тока могут выдержать только конечное число пусков в течение заданного периода времени, в основном из-за накопления тепла. Это ограничивает применение автоматического управления пуском и остановом, особенно для двигателей мощностью от 10 до 25 л.с.

Против: компрессор должен работать выше минимального давления в системе, чтобы поддерживать это давление.

Против: система должна иметь достаточную емкость для хранения воздуха для удовлетворительной работы.

Регуляторы непрерывной работы (ступенчатого типа) – С помощью этих регуляторов привод или электродвигатель работает непрерывно, в то время как воздушный компрессор каким-то образом разгружается, чтобы обеспечить соответствие между подачей и потребностью. Давление в системе обычно управляет устройством разгрузки. Регуляторы непрерывного действия можно разделить на ступенчатые или модулирующие.

Наиболее распространенным является двухступенчатое управление, при котором впускное отверстие компрессора либо полностью открыто, либо полностью закрыто. Во всем рабочем диапазоне компрессор работает с полной нагрузкой (или с полным расходом) от заданного минимального давления (или точка нагрузки ) до заданного максимального давления (или точка холостого хода). В последнем случае регулятор полностью перекрывает поток воздуха. Затем агрегат работает без расхода и на полном холостом ходу до тех пор, пока давление в системе не упадет до точки нагрузки. После этого управление сразу переходит на полную производительность. Реле давления обычно приводит в действие двухступенчатое управление, которое может быть либо основным управлением, либо частью системы двойного управления практически на каждом типе воздушного компрессора. (Некоторые поршневые компрессоры могут быть оснащены 3- и 5-ступенчатым управлением. )

Pro: компрессор работает в двух наиболее эффективных режимах — при полной нагрузке и при полном холостом ходе — что обеспечивает минимально возможную стоимость входной мощности. Полный холостой ход при минимальной входной мощности достигается почти сразу, за исключением винтовых компрессоров со смазкой или охлаждением смазкой.

Минусы: как правильный трубопровод, так и достаточное хранение воздуха необходимы, чтобы обеспечить достаточное время простоя в диапазоне рабочего давления для получения значительной экономии энергии.

Минусы: при неправильном применении двухступенчатого управления не только мало или совсем нет экономии затрат на электроэнергию, но и короткие циклы (т. части.

Против: слишком большое противодавление в соединительной системе может привести к короткому циклу или неэффективной разгрузке.

Минусы: при нагрузках от 85% до 95% ступенчатые регуляторы потребляют некоторую дополнительную мощность, потому что они должны сжиматься на полную мощность до более высокого давления только для того, чтобы удерживать более низкое проектное давление в системе.

Регуляторы непрерывного действия (модулирующие) – Эти регуляторы очень точно согласовывают подачу и потребность во всем диапазоне рабочего давления. Большинство из них включают в себя какой-либо тип регулятора, который фактически преобразует диапазон регулирования рабочего давления в диапазон пропорциональности. Если давление в системе колеблется всего на 1 фунт на кв. дюйм, модулирующее управление немедленно уменьшает или увеличивает расход пропорционально, в зависимости от сигнала. (Эта система управления обычно устанавливается только на винтовых и центробежных компрессорах со смазочным охлаждением.)

Pro: минимальное заданное давление в системе потребляет наибольшую мощность. По мере того, как потребность системы падает, давление растет, поток сокращается, а также падает энергопотребление. Это приводит к экономии при более высоком спросе (и является противоположностью двухэтапной разгрузке, когда потребляемая мощность фактически увеличивается по мере падения системного спроса).

Pro: более эффективен при высоких нагрузках.

Pro: удерживает относительно стабильное давление при стабильном спросе и быстро реагирует на любые изменения.

Pro: эффективная работа не зависит от объема памяти.

Против: обычно менее эффективен при низких нагрузках.

Против: слишком большое противодавление в соединительном трубопроводе может привести к тому, что несколько блоков будут работать с частичной нагрузкой, тогда как один или несколько могут быть отключены.

Органы управления для винтовых винтов

В настоящее время наиболее часто используемым в отрасли воздушным компрессором мощностью более 30 л.с. является винтовой компрессор со смазочным охлаждением. Значительное количество (от 80% до 85%) этих компрессоров используют ту или иную форму модулирующего управления в качестве основного управления разгрузкой или в качестве части верхнего диапазона двойного управления. Два типа этих органов управления для винтовых компрессоров с впрыском масла: с дроссельным впуском и с переменным рабочим объемом .

При дроссельном впускном клапане впускной клапан компрессора открывается или закрывается, чтобы согласовать подачу и потребность, определяемые регулятором давления. Впускной клапан постоянно модулирует и немедленно реагирует на любое изменение измеряемого давления в системе. По сути, пропускная способность регулируется путем ограничения поступления воздуха. Регулятор поддерживает постоянное давление в системе с минимальным движением клапана при любой заданной устойчивой потребности системы.

Pro: плавное, нециклическое управление давлением в системе упрощается для силовой передачи и большинства других компонентов.

Pro: относительно эффективен при нагрузках от 60% до 100%.

Pro: цикл не будет коротким, независимо от емкости хранилища и/или трубопровода.

Pro: прост в эксплуатации и обслуживании.

Pro: обычно приводит к меньшему уносу смазки в смазанных узлах.

Con: относительно неэффективен при нагрузках ниже 60%.

Против: необходимо преодолеть противодавление, чтобы достичь полной производительности.

Против: мгновенная реакция может заставить машину остановиться и разгрузиться, даже если поток необходим для базовой нагрузки.

Против: чувствительность и быстрота реакции делают правильное управление трубопроводом и противодавлением необходимым для оптимальной работы. (Примечание: это относится ко всем типам устройств управления разгрузкой.)

Регуляторы с переменным рабочим объемом

Все эти устройства управления для винтовых компрессоров согласовывают производительность с потребностью, изменяя или контролируя эффективную длину объема сжатия ротора. Давление на входе остается неизменным на протяжении всего диапазона, а степень сжатия остается относительно стабильной. Этот метод снижения расхода без увеличения степени сжатия имеет преимущество по мощности перед модуляционным и/или двухступенчатым управлением в рабочем диапазоне от 50% до полной нагрузки.

Двумя наиболее распространенными из этих средств разгрузки являются спиральный клапан высокого подъема и тарельчатый клапан. Оба метода открывают или закрывают выбранные порты в цилиндре компрессора, тем самым изменяя точки запирания. Эти порты расположены в начале цикла сжатия, где давление очень низкое. Их открытие даже на небольшую величину предотвращает возникновение сжатия до тех пор, пока наконечник ротора не пройдет через кожух отверстия цилиндра, разделяющий порты. Это эффективно уменьшает захваченный объем сжимаемого воздуха и, следовательно, мощность, необходимую для его сжатия.

Pro: очень эффективная работа при частичной нагрузке от 50% до 100%.
Pro: поддерживает заданное давление при минимальном давлении в системе. Плюсы: очень отзывчивый.
Минусы: при более высоких нагрузках некоторые агрегаты теряют эффективность из-за повышенных утечек.
Минусы: механизм сложный.
Против: по-прежнему необходимо использовать двухступенчатую модуляцию или модуляцию в более низком рабочем диапазоне.

Приводы с регулируемой скоростью

Приводы с регулируемой скоростью (VSD) регулируют скорость первичного двигателя. Теоретически кривая разгрузки компрессоров с приводом от преобразователя частоты очень привлекательна. В зависимости от типа компрессора, модели, условий и т. д. разгрузка может быть практически оптимальной в пределах от 50% или 60% до 90 % нагрузки, то есть: 75 % мощности может обеспечить расход, близкий к 75 %. Турбины и двигатели с переменной скоростью доказали свою эффективность в течение многих лет на всех типах компрессоров. Эти приводы поддерживают давление в системе на минимальном заданном уровне и будут модулировать обратно, как только измеренное давление в системе повысится.

В мире электродвигателей наиболее часто применяемым частотно-регулируемым приводом был частотно-регулируемый привод (ЧРП) – обычно в качестве модификации или части специального пакета. ЧРП преобразуют переменный ток частотой 60 Гц в постоянный ток, а затем снова преобразуют его в переменный ток с частотой, необходимой для вращения двигателя с заданной скоростью. Это преобразование обычно потребляет на 2–4 % больше энергии, поэтому частотно-регулируемые приводы менее эффективны при полной нагрузке, чем другие типы управления.

На протяжении многих лет многие частотно-регулируемые приводы успешно устанавливались на винтовые компрессоры со смазочным охлаждением, но есть некоторые проблемы, которые ограничивают их экономию по стоимости и общей производительности, особенно при модернизации. Во-первых, конструкция некоторых винтовых компрессоров приводит к падению эффективности при скорости ниже полной нагрузки. Во-вторых, изменение скорости может привести к проблемам с усилением гармоник, которые не учитывались при исходной расчетной скорости. В-третьих, у самого двигателя могут быть проблемы с эффективностью в нижней части диапазона скоростей, возможно, из-за недостаточного отвода тепла и недостаточной охлаждающей способности. Компрессоры с воздушными головками, разработанными специально для частотно-регулируемых приводов, устранят или сведут к минимуму многие из этих потенциальных проблем.

Реактивно-реактивные преобразователи частоты

Другой тип предлагаемых преобразователей частоты — это релейно-индукторная система. Это электрическое управление преобразует стандартный 3-фазный переменный ток в 2-фазный постоянный ток. Выпрямленное переменное напряжение подается на батарею конденсаторов, где оно увеличивается до 600 В постоянного тока и сохраняется. Затем банк подает мощность, необходимую для каждой фазы бесщеточного двигателя, устраняя импульсные токи в основном источнике питания. Бесщеточный двигатель обладает способностью выдерживать неограниченное количество пусков и остановов в час, поскольку отсутствие скачков пускового тока обеспечивает низкую рабочую температуру.

Настоящим применением любой компрессор с частотным преобразователем должен быть в качестве устройства для подгонки, а не в качестве блока базовой нагрузки воздушной системы предприятия.

Куда поставить

Промышленные воздушные компрессоры представляют собой прочные машины, которые будут работать в неблагоприятных условиях, но всегда рекомендуется обеспечивать надлежащие условия эксплуатации для максимальной надежности при минимальных эксплуатационных расходах. Традиционно компрессоры располагали в отдельных помещениях, чтобы изолировать их шум. Такие места сегодня почти обязательны для соответствия требованиям OSHA. Тем не менее, по-прежнему важно, чтобы компрессорная комната имела соответствующий фундамент (особенно для поршневых машин), а также достаточное пространство, чтобы машина была легко доступна для осмотра и обслуживания. Лестницы и подиумы могут облегчить эти процедуры на более крупных компрессорах.

В идеале компрессорная должна быть чистой и сухой. Вспомогательное оборудование, трубопроводы и электропроводка должны располагаться так, чтобы они не мешали плановым проверкам. Приборы должны быть расположены в пределах видимости операторов.





Частичная сводка факторов выбора воздушного компрессора – рабочее давление 100 фунтов на кв. дюйм
Тип Вместимость, станд. куб. фут/мин лошадиных сил Охлаждающая среда Смазка
Поршневой <1 до 3018 <1 до 600 <100 л.с. - Воздух
>75 л.с. – Вода		 Для некоторых моделей
Одноступенчатый,
смазываемый поворотный		 от 14 до 3000 от 5 до 700 Воздух или вода Да
Двухступенчатый,
смазываемый поворотный		 от 560 до 3100 от 100 до 600 Воздух или вода Да
Сухой ротор от 75 до 4 200 от 40 до 900 Воздух или вода №
Центробежный от 400 до 25 000 от 125 до 6000 Только вода №









Применимость регуляторов разгрузки воздушного компрессора
Тип
контроль		 Смазочное охлаждение
поворотный винт		 Безмасляный
поворотный винт		 Поршневой
(одностороннего действия)		 Поршневой
(двойного действия)		 Центробежный
Автоматический старт-стоп Да Да Да Да Да
Двухступенчатый
Трех и пятиступенчатый		 Да
№		 Да
№		 Да
№		 Да
Да		 Да (двойной)
№
Дроссельный вход
Переменный рабочий объем		 Да
Да		 №
№		 №
№		 №
№		 Да
н/д
Переменная скорость Да № № № №





Эту информацию предоставил Хэнк ван Ормер, президент Air Power USA, Пикерингтон, Огайо.

Для получения дополнительной информации нажмите здесь.

Скачать эту статью в формате .PDF
Этот тип файла включает в себя графику и схемы высокого разрешения, если это применимо.

Общие проблемы с воздушными компрессорами

Проблема с воздушным компрессором может быть вызвана одной из многих проблем, таких как утечка воздуха, утечка масла или сломанная деталь. В некоторых случаях у вас может быть недостаточное давление или поток воздуха. В других случаях компрессор может не запуститься или перестать работать по запросу. Какой бы ни была причина проблемы, симптомы могут быть неприятными, дорогостоящими и трудоемкими.

К счастью, большинство таких проблем можно исправить с помощью надлежащей диагностики воздушного компрессора. Компания Titus разработала это руководство по поиску и устранению неисправностей для справки, когда ваш воздушный компрессор не работает. Если вы слышите чрезмерный шум от вашего портативного воздушного компрессора или ваша система не создает давление, вы найдете здесь причину и, надеюсь, решение. Если нет, позвоните нам. Мы будем там быстро с нашими аварийными службами 24/7.

В этой статье

  • Утечки воздуха
    • Компрессор постоянно протекает
    • Утечки воздуха из маслозаливной горловины
    • Утечки воздуха из капота
  • Проблемы с электродвигателем и питанием
    • Перегорание компрессора Предохранители и выключатели
    • Затемнение индикаторов компрессора при запуске
    • Отключение выключателя при запуске
  • Не запускается или не останавливается
    • Компрессор не запускается
    • Компрессор не останавливается
    • Компрессор работает, но не создает давление воздуха
  • Масло в воздушных линиях
  • Проблемы с давлением и потоком
    • Засоренный элемент впускного фильтра
    • Нет воздуха из шланга
    • Воздух поступает только короткими рывками
  • Необходимы запчасти и ремонт
    • Сломанный впускной фильтр
    • Сломанный коллектор воздушного компрессора
    • Сломанный вентилятор компрессора
    • Сломанный выключатель
  • Получите помощь по воздушному компрессору от компании Titus

Утечки воздуха

Хорошее давление воздуха необходимо для хорошей работы машины. Когда воздух выходит из вашего резервуара или шлангов, вы заметите низкое давление, что приводит к дополнительным временным и энергетическим затратам, которые могут оставить ваш бизнес позади. Утечка воздуха может быть вызвана одним из нескольких факторов. К счастью, утечки можно устранить с помощью правильной диагностики воздушного компрессора. Следующие симптомы относятся к числу наиболее распространенных проблем с воздушным компрессором, связанных с утечкой:

1. Постоянная утечка из компрессора

Если вы отключаете воздушный компрессор при полной заправке, но показания манометра падают, когда компрессор выключен, у вас определенно есть утечка воздуха. Компрессор может даже автоматически перезапуститься, чтобы противостоять ситуации. Что вам нужно сделать в этой ситуации, так это точно определить источник утечки.

  • Нанесите мыло на соединения:  При отключенном компрессоре покройте соединения жидким мылом, включая все муфты и реле давления. Если в какой-либо точке образуются пузыри, то утечка именно там. Затяните муфту, если это возможно, в месте образования пузырьков.
  • Осмотрите обратный клапан бака:  Утечки воздуха иногда возникают из-за того, что обратные клапаны бака не закрываются полностью. Если манометр продолжает падать, когда бак выключен, откройте клапан бака и проверьте его состояние. Клапан может нуждаться в чистке или замене.

Если утечка воздуха возникает только при подключении шланга к компрессору, отсоедините шланг. Если показания манометра перестают падать, причиной утечки является шланг.

2. Утечки воздуха из маслозаливной горловины

Если ваш компрессор теряет давление через маслоналивную трубку, проверьте уплотнения поршня. В большинстве таких случаев уплотнения поршня сильно изношены и требуют немедленной замены. Это проблема, которую вы должны решить немедленно, так как изношенные поршни могут вызвать трение металла о металл, что может быстро привести к внутренней коррозии.

3. Утечки воздуха из-под капота

Утечки воздуха из-под капота иногда встречаются на небольших воздушных компрессорах. Чтобы диагностировать проблему, снимите кожух, включите компрессор на несколько минут, затем выключите его и отключите компрессор от сети. Ощупайте детали двигателя на наличие тяги воздуха. Скорее всего, утечка будет происходить из клапана бака, и в этом случае вам нужно будет снять и очистить или, возможно, заменить клапан.

Проблемы с электродвигателем и питанием

Если вы заметили проблему с электричеством, вам необходимо как можно скорее проверить ее или вызвать специалиста. Это может быть что угодно, от конденсаторов вашего двигателя до пропусков зажигания поршневых колец. Если на вашем воздушном компрессоре отключается питание — или мощность недостаточна и ненадежна — проблема, скорее всего, связана с одним из следующих факторов:

1. Компрессор перегорает предохранители и выключатели

Предположим, что ваш компрессор подключен к сети. работающей розетке и включенном, следующие причины могут привести к перегоранию предохранителей:

  • Удлинители:  Если ваш компрессор подключен к розетке через удлинитель, двигатель может быть лишен достаточного количества энергии, что приведет к его перегреву. Компрессоры — это не бытовая электроника, которой хватает удлинителей и силовых шин. Воздушный компрессор должен получать питание только через прямое подключение к источнику питания.
  • Старый двигатель:  Если ваш компрессор много лет работал с одним и тем же двигателем, возможно, пришло время его заменить. У более старых двигателей могут быть изношенные обмотки, ослабленные провода конденсатора и другой общий износ, который может легко привести к перегоранию предохранителей и автоматических выключателей.

Если кажется, что бак дергается во время высокого давления, вероятно, проблема связана с конденсатором двигателя.

2. Затемнение индикаторов компрессора при запуске

Воздушный компрессор потребляет огромное количество энергии во время запуска. Это известно как бросок, который значительно превышает количество энергии, обычно потребляемой в течение остального цикла использования. Чтобы предотвратить перегорание предохранителей во время этого броска, двигатели компрессоров оснащены пусковыми конденсаторами, которые управляют входной мощностью. Тусклый свет является одним из контрольных признаков того, что пусковой конденсатор изношен и подлежит замене.

3. Отключение прерывателя при запуске

Если воздушный компрессор отключается в момент включения, проблема, скорее всего, вызвана попаданием воздуха на поршни. Чтобы проверить эту проблему, выключите бак, отключите его от источника питания и слейте из бака весь воздух. Это должно освободить поршни от чрезмерного давления воздуха и позволить баку запуститься без дальнейших проблем. Захват воздуха над поршнями обычно вызван неисправным разгрузочным клапаном, который следует проверить, очистить и, возможно, заменить, если проблема не устранена.

Не запускается или не останавливается

Если воздушный компрессор не запускается, не выключается или не обеспечивает какое-либо давление воздуха во время работы, проблема может заключаться в одной из нескольких причин. Каждый случай следует рассматривать отдельно, а именно:

1. Компрессор не запускается

Помимо очевидных недосмотров, таких как отсоединенный шнур питания или деактивированный выключатель питания, компрессор обычно не запускается, когда ему не хватает давление воздуха. Если давление включения не пропорционально давлению воздуха, хранящемуся в ресивере, компрессор часто не запускается. Проверьте настройку включения реле давления и соответствующим образом отрегулируйте уровень.

2. Компрессор не останавливается

Компрессор должен остановиться, как только давление в резервуаре упадет до точки отключения. Если этого не происходит, проблема, как правило, сводится к одной из двух проблем:

  • Неисправный клапан сброса давления:  Если клапан не сбрасывает давление, давление в баке будет слишком высоким для остановки двигателя. В подобных случаях следует отключить питание и воздержаться от дальнейшего использования до замены клапана, так как дальнейшее использование может серьезно повредить компрессор.
  • Неисправное реле давления:  Если реле давления не передает сигнал на внутренние органы управления, новый переключатель должен решить проблему.

Компоненты наддува лежат в основе функций компрессора, и когда они выходят из строя, компрессор, по сути, выходит из строя.

3. Компрессор работает, но не создает давление воздуха

Если компрессор работает и работает, но давление воздуха не поступает, проблема, вероятно, связана с одной из двух причин:

  • Неисправный насос:  Если двигатель работает и шумит, но воздух не выходит, вероятно, неисправный насос воздухозаборника, который необходимо заменить. Пока компрессор не слишком горячий, вы можете почувствовать отсутствие давления в насосе вручную с помощью пары защитных перчаток.
  • Неисправная прокладка:  Если компрессор создает лишь небольшое давление, может возникнуть проблема с прокладкой между отсеками низкого и высокого давления компрессора, например, воздух проходит с одной стороны на другую без достаточного давление.

К счастью, насосы и прокладки можно легко заменить. С помощью простой замены деталей вы сможете продлить срок службы компрессора на многие годы.

Масло в воздушных линиях

Если компрессорное масло попадет в воздушные линии, последствия могут быть вредными в других частях компрессора, поскольку в насосе используется смазка другого типа, чем в других частях системы. Оказавшись внутри воздушных линий, это масло будет рассеиваться в других местах, что может привести к растрескиванию или вздутию уплотнений. Замасленные воздушные линии больше всего беспокоят, когда масло попадает на пластиковые детали воздушного клапана.

Вредное воздействие масла на пластмассу связано с содержащимися в масле присадками, которые могут привести к тому, что пластиковые поверхности станут хрупкими и в конечном итоге растрескаются. Например, пластиковая чаша лубрикатора может расколоться при таких обстоятельствах, если давление воздуха превысит определенный порог. Вы можете защитить чашу или удержать пластик в случае разрыва, закрепив его металлическим кожухом.

В поршневом воздушном компрессоре масло должно сначала пройти через уплотнения поршня, чтобы попасть в бак. В этом случае следует немедленно заменить уплотнения. Это также было бы подходящим временем для замены клапана и прокладки.

Как только вы заметите, что масло попало в воздуховоды, проверьте поддон, чтобы убедиться, что в нем все еще достаточно масла. Если проблема не устранена, возможно, в маслосборнике закончился запас масла.

При удалении масла посмотрите на него и убедитесь, что оно чистое и однородное. Иногда вы можете заметить, что ваше масло имеет молочный оттенок — это происходит, когда ваш воздушный компрессор подвергается воздействию чрезмерной влажности и конденсат попал в масляный резервуар. В этом случае вам следует слить и заменить масло, а также переместить воздухозаборную трубу в менее влажную среду.

Проблемы с давлением и потоком

Некоторые из наиболее распространенных проблем с воздушными компрессорами связаны с проблемами давления и потока, которые часто проявляются следующими симптомами: впускной фильтр – это когда он подвергается коррозии или повреждению. Тем не менее, фильтр может быть источником проблем с давлением и потоком, если впускное отверстие засорится. К явным признакам неисправности относятся следующие симптомы:

  • Ресиверу компрессора требуется все больше и больше времени для создания давления воздуха.
  • Двигатель периодически перегревается и отключает термовыключатель.

При возникновении этих проблем снимите корпус фильтра с впускного насоса и снова запустите компрессор. Если проблемы исчезают и компрессор работает нормально, проблема кроется во всасываемом воздухе. Отсюда у вас есть два варианта — очистка или замена. Чтобы очистить фильтр компрессора, пропустите через него воду, пока не перестанете видеть частицы грязи.

Вы можете заменить фильтрующий элемент различными типами фильтрующих элементов, которые продаются в магазинах расходных материалов и в магазинах автозапчастей. Лучшими вариантами являются носители, которые напоминают те, что используются в кондиционерах. Обрежьте материал по размеру входного фильтра и замените старый на новый.

2. Нет воздуха из шланга

Если воздушный шланг подсоединен к вашему компрессору, но воздух не поступает, проблема может быть связана с одним из нескольких факторов:

  • В баке не хватает воздуха. Об этом будет свидетельствовать нулевое значение давления на манометре резервуара.
  • Давление регулятора установлено на ноль. Если это так, отрегулируйте регулятор до уровня в пределах 20 фунтов на квадратный дюйм от давления отключения компрессора.
  • Нагнетательный патрубок оснащен неправильным соединителем шланга, что блокирует поток воздуха. Это может быть в том случае, если вы недавно заменили одну из деталей, не проверив спецификации OEM.

Проблема также может заключаться в том, что разъем на прикрепленном пневматическом инструменте не подходит для соединителя.

3. Воздух поступает только короткими рывками

Если в вашем резервуаре достаточно воздуха, но давление воздуха очень мало, проверьте показания манометра. Если манометр слишком низкий, вы не получите достаточного давления воздуха из бака. Если манометр вашего резервуара составляет 100 фунтов на квадратный дюйм, манометр должен быть установлен примерно на 90 фунтов на квадратный дюйм.

Необходимы запчасти и ремонт

Если кажется, что воздушный компрессор перестал работать из-за сломанной детали, сначала необходимо проверить эту деталь, чтобы определить причину проблемы. Компрессор не будет работать, если сломаны следующие детали. К счастью, все можно заменить:

1. Сломанный впускной фильтр

Впускной фильтр является важнейшей частью воздушного компрессора, поскольку он улавливает нечистые частицы из поступающего воздуха. Поскольку он физически выступает из остальной части устройства, входной фильтр является одной из наиболее легко ломаемых частей воздушного компрессора. К счастью, это также одна из самых простых частей для замены. Если вы найдете фильтр с таким же размером резьбы и примерно таким же размером и диаметром портала, он должен подойти для вашей машины.

2. Сломанный коллектор воздушного компрессора

Если вы сломаете реле давления на воздушном компрессоре, вы можете быть удивлены скрытыми сложностями. Дело в том, что любой старый сменный переключатель не решит проблему из-за всех точек подключения коллектора. Чтобы решить эту проблему, вам нужно будет найти переключатель, который соответствует каждой из четырех или пяти точек подключения, которые обычно включают разъемы для клапана сброса давления, манометра воздушного резервуара, резервуара компрессора и быстроразъемного соединения.

Перед покупкой нового реле давления и коллектора обратите внимание на следующие детали старого реле, каждая из которых должна совпадать с любым новым реле, которое вы подключаете к компрессору:

  • Количество портов на вашем реле давления и многообразие.
  • Напряжение оригинального прессостата.
  • Настройки включения и выключения на старом реле давления.
  • Присоединение разгрузочного клапана.

Будьте осторожны, чтобы правильно навинтить порты нового коллектора на соответствующие части вашего воздушного компрессора.

3. Сломанный вентилятор компрессора

Многие новые воздушные компрессоры, особенно недорогие, продувают воздух вентиляторами из пластика, который дешевле металла, но также более подвержен износу. . К счастью, сменный вентилятор, изготовленный из любого материала, подойдет практически для любого компрессора. Поэтому, если у вас есть вентилятор со сломанными пластиковыми лопастями, вы можете превратить это в возможность перейти на металлические.

Прежде чем выбрать вентилятор на замену, проверьте в руководстве по эксплуатации компрессора номер детали и соответствующие размеры. Если не нашли, измерьте размеры и диаметр отверстия оригинального вентилятора. Обратите внимание на количество лопастей и направление воздушного потока, так как обе эти детали влияют на производительность и модель компрессора.

4. Сломанный переключатель включения/выключения

Если двигатель вашего воздушного компрессора не включается при нажатии переключателя, это может быть связано с самим переключателем, хотя вам следует провести некоторые тесты, прежде чем делать какие-либо выводы. Проверьте шнур питания, чтобы убедиться, что он подключен к работающей розетке. Если выключатель питания по-прежнему не включает компрессор, подключите к розетке лампу или электронное устройство, чтобы проверить, включается ли оно.

Если розетка подходит для других устройств, но не для вашего компрессора, потяните назад корпус, ограничивающий переключатель, извлеките его из розетки и проверьте технические характеристики переключателя в руководстве по эксплуатации компрессора. Убедитесь, что новый выключатель соответствует спецификациям и подходит к розетке.

Получите помощь по воздушным компрессорам от компании Titus

Воздушные компрессоры служат для самых разных целей как в профессиональном, так и в личном масштабе. От прессовочных заводов и фабрик до ремонтных мастерских и мастерских сжатый воздух используется для сборки всего, от автомобилей и самолетов до бытовой техники и предметов домашнего обихода. Современные компрессоры спроектированы так, чтобы обеспечивать оптимальную мощность с элегантным дизайном в течение многих циклов использования.

Вам может понравится

Шторы из пленки пвх для веранды: Шторы пвх для веранды от производителя, цена от 600 руб.

06.10.1972

Виды веранд закрытых пристроенных к дому фото: Виды веранд пристроенных к дому (48 фото)

16.09.2008

Виды крепежей: Крепежные изделия и их классификация

09.01.2005

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
