Виды выключателей света для дома

Перекидные, клавишные, скрытые, сенсорные — все это виды выключателей света и на них перечень всех предлагаемых производителями моделей не заканчивается. Критериями для классификации могут стать и способ монтажа, и материал корпуса, и способ регуляции, и тем, кто захотел приобрести новый прибор, необходимо знать, из чего придется выбирать.

Облегчить выбор самого подходящего под имеющуюся проводку и желаемые функции помогут подробные характеристики, список особенностей, схемы подключения и фото выключателей освещения всех типов и видов.

Краткое содержимое статьи:

Принцип деления выключателей

Все выключатели делятся на группы по нескольким основным принципам:

• Способ монтажа;
• Вариант крепления к проводке;
• Тип регуляции, переключения или управления;
• Стилевое оформление;
• Материал изготовления.

Рассмотрим каждую группу подробнее.

По монтажу и подключению

В зависимости от того, как планируется подключить выключатель освещения, выбирается и его тип.

Всего существует два варианта:

• Закрытого вида, когда в доме или квартире монтирована закрытая проводка;
• Открытого, если все проводники выведены наружу.

Внешне они отличаются габаритами: открытые выключатели более объемные, что упрощает процесс монтажа и подключения.

По креплению проводов

Разнится и способ подключения самих проводов в разъемы фазы, нуля и заземления. Так, бывают следующие типы выключателей освещения:

• Винтовые, где предусмотрены специальные винты и блоки-переходники. Такой вариант используется все реже, но отличается большей безопасностью, правда, подходят только для алюминиевых жил.
• Безвинтовые, предполагающие фиксацию проводов с помощью других крепежных элементов: изоляционной ленты, клемм.

По типу управления

Самая распространенная классификация включает в себя виды выключателей по типу управления. Так, популярны следующие устройства:

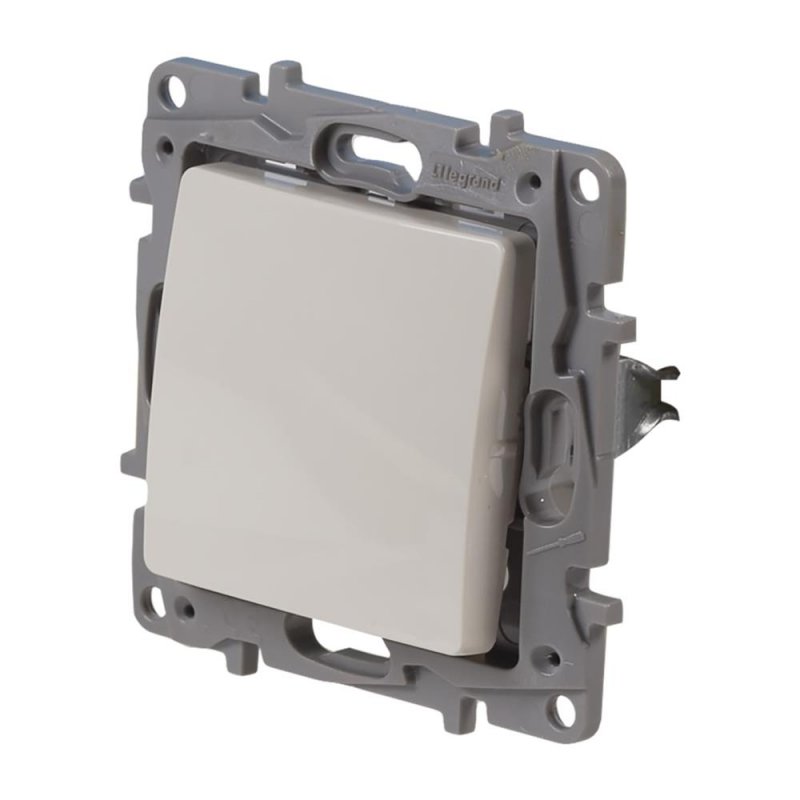

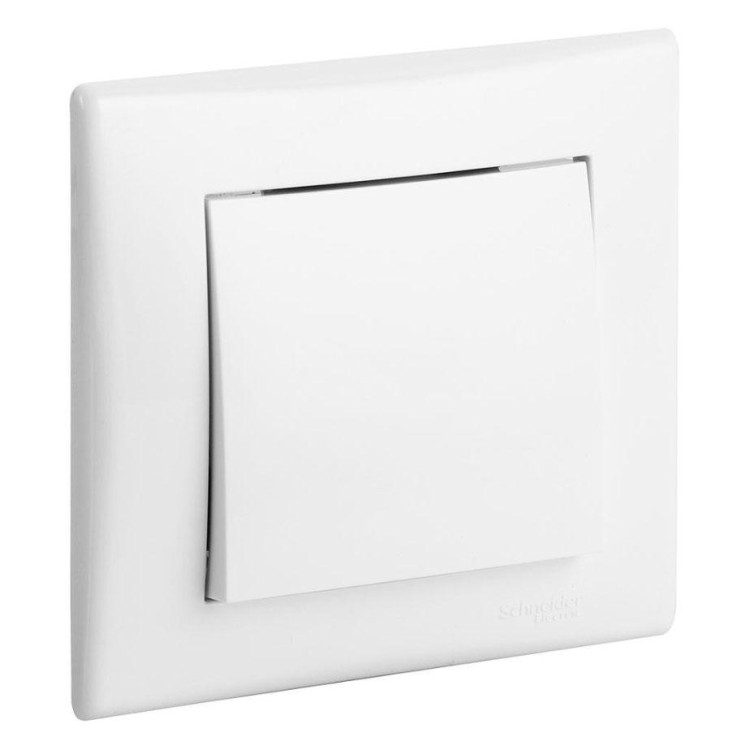

Клавишные, самые распространенные приборы, в которых включение и выключение освещения происходит нажатием клавиши. Такой вариант бюджетный, простой в монтаже и эксплуатации, однако имеет и ряд минусов: непродолжительный срок службы, отсутствие возможности варьирования интенсивности света.

Кнопочные работают по схожему с клавишами принципу и отличаются большей оригинальностью и легче вписывается в интерьер.

Диммерные позволяют выбирать интенсивность света через специальный регулятор, что значительно экономит потребляемую энергию. Однако есть свой недостаток — сложность в подключении и высокая стоимость.

Веревочные повторяют принцип работы обычного торшера или бра. В числе плюсов такого выключателя — быстрое включение в темноте и простое использование даже при невысоком росте.

Сенсорные оснащены специальной приборной панелью, на которой изображены кнопки «вкл» и «выкл». Также имеется раздел с настройками, где можно включить автоматическое отключения, снизить интенсивность освещения или установить таймер работы.

Акустические запускаются и прекращают подачу электричества на лампы после хлопка, произношения кодового слова или любого другого звукового сигнала.

Дистанционные выключатели способны срабатывать после нажатия на кнопку пульта. Такой свет можно включать из любой точку комнаты, главное, не потерять «ключ» к лампе.

По оформлению корпуса

Широкий ассортимент предлагаемых выключателей отличается по внешнему оформлению: стандартные белые модели уходят в прошлое, освобождая витрины для более модных вариантов:

• Стилизованных под дерево, металл, камень;
• Покрытые светоотражателями;
• Укомплектованные специальным индикатором света;
• Имеющие определенную структуру, рисунок, роспись.

Здесь необходимо ориентироваться только на собственный вкус и имеющийся интерьер. Как правило, оформление не играет роли в монтаже и эксплуатации.

По материалу

Разделяются приборы и по материалу изготовления. Здесь вариантов всего три:

• Эбонитовые;
• Стеклопластик;
• Пластик.

Первые два встречаются редко, в основном все дома оборудованы пластмассовыми выключателями. Варьируется и внутреннее наполнение, которое может быть керамическим, пластмассовым или сделанным из металла.

Зная, как выбрать выключатель освещения, труднее ошибиться и приобрести неподходящую модель. Таким образом можно сразу убить двух зайцев: и опыта набраться, и сэкономить деньги.

Фото выключателей света для дома

https://youtu. be/naJ0NZ_u7VA

Вам понравилась статья? Поделитесь 😉



Автоматический выключатель TEPLOCOM АВ43-2П С40: фото, характеристики, сертификаты

Автоматический выключатель серии TEPLOCOM 4,5кА 2П х-ка С 40А 240/415В предназначен для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей. Применяется во вводно-распределительных щитах жилых и административных зданий, а также в промышленности. Номинальный ток – 40 А. Характеристика срабатывания С. Отключающая способность – 4.5 кА. 2-полюсный. Номинальное напряжение – 240/415В. Тип монтажа – на DIN рейку. Гарантия 5 лет

Автоматический выключатель серии TEPLOCOM АВ43-2П представляет собой двухполюсный автомат типа C (4,5кА). Для ручного отключения устройства имеется рычаг, который находится на передней части автомата. Так же происходит автоматическое отключение устройства, когда напряжение превышает свое номинальное значение в 5-10 раз.

Стоит отметить, что TEPLOCOM АВ43-2П выполнен из качественных материалов, поэтому перепады температур не оказывают влияние на работу устройства, кроме этого, обеспечивают защиту от механического повреждения. Ударопрочный корпус из специального пластика с 6 металлическими заклепками. Безопасные клеммы исключают попадание кабелей в заклеммное пространство. Номинальный ток у такой модели может быть от 0,5 А до 63 А. Монтаж изделия производится на DIN-рейку.

Автоматический выключатель защищает проводку от короткого замыкания и перегрузки внутри электросети. Отсутствие такого выключателя часто приводит к плачевным последствиям: ток в аварийной ситуации плавит кабельную изоляцию, из-за чего возгорается проводка и повышается риск возникновения пожара. Поэтому каждый аварийный щиток должен оснащаться несколькими автоматическими выключателями.

Особенности TEPLOCOM АВ43-2П С40 240/415В

• Два типа защиты от перегрузки и короткого замыкания.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Повышенная стойкость к износу
• Возможность подключения дополнительных аксессуаров. Таких, как независимые расцепители, доп.контакты, сигнальные элементы и т.п.
• Ударопрочный корпус из специального пластика с 6 металлическими заклепками
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие индикатора положения контактов
• Широкая рукоятка для удобства включения/выключения автоматического выключателя.
• Глубокое неподвижное крепление, обеспечивающее прочную фиксацию на DIN-рейке
• Защелка на DIN-рейку с двойным фиксированным положением.

Технические характеристики TEPLOCOM АВ43-2П С40 240/415В

Количество полюсов:	2
Номинальный ток In (А):	от 0,5 до 63
Характеристика срабатывания – кривая тока:	С
Номинальное рабочее напряжение переменного тока Ue (В):	240/415
Номинальная отключающая способность lnc (кА)	4,5
Класс токоограничения:	3
Частота тока (Гц):	50/60
Тип расцепителя:	Тепловой, электромагнитный
Тип напряжения:	Переменный (AC)
Тип монтажа:	На DIN-рейку
Тип подключения:	Винтовое соединение
Сфера применения:	Промышленное и бытовое
Климатическое исполнение:	УХЛ4
Габаритные и установочные размеры (ШхВхГ), мм	18х80х78
Степень защиты (IP):	20
Диапазон рабочих температур, (С):	-25. ..+40
Гарантийный срок, Лет:	5

Специально для пользователей оборудования «Бастион» мы увеличиваем срок гарантии на ключевые линейки.

Пожизненная гарантия распространяется на срок службы, указанный в паспорте каждого товара.

Расширенную гарантию можно получить практически на всю продукцию компании.

Проверить, действует ли на товар расширенная или пожизненная гарантия, можно по ссылке.

Стандартная гарантия
5 лет

Выключатель ВПМ-10 ток отключения 20 кВ номинальный ток 630 А

Выключатель ВПМ-10

• Главная
• Масляные выключатели
• Выключатель ВПМ-10

Выключатель ВПМ-10

в наличии

Выключатели типа ВПМ-10 относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями может осуществляться электромагнитными приводами постоянного тока типа ПЭ-11 или пружинными приводами типа ПП-67.

• Запросить цену

• Описание
• Характеристики
• Документация
• Видеообзор

Структура условного обозначения выключателя ВПМ-10

пример: выключатель ВПМ-10-20/630, ВПМ-10-20/1000

В – выключатель.

П – подвесное исполнение полюсов

М – масляный.

10 – номинальное напряжение, кВ.

20 – номинальный ток отключения, кА.

630; 1000 – номинальный ток, А.

Принцип работы выключателя ВПМ-10

Принцип работы выключателя основан на гашении дуги, возникающей при размыкании контактов, потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры горения дуги. Этот поток получает определённое направление в специальном дугогасительном устройстве, размещённом в зоне горения дуги.

Конструкция выключателя ВПМ-10

Выключатель ВПМ-10 является трехполюсным выключателем, полюсы  которого изоляторами  соединены с общей заземляемой рамой. Внутри рамы расположены главный вал с рычагами, отключающие пружины, масляный и пружинный демпферы. Каждый полюс имеет изоляционную тягу, соединенную с валом.

Каждый полюс крепится к раме на двух опорных фарфоровых изоляторах, имеющих эластичное крепление арматуры, что повышает их механическую стойкость.

Включение выключателя происходит за счёт энергии привода ПЭ-11 или ПП-67, а отключение – за счёт энергии отключающих пружин выключателя.

Для подсоединения выключателя к приводу на валу установлен специальный рычаг или в средней части вала приварен рычаг. В зависимости от этого возможно боковое или среднее присоединение привода.

Техническая характеристика	Значение
1. Номинальное напряжение, кВ	10
2. Наибольшее рабочее напряжение, кВ	12
3. Номинальный ток, А	630, 1000
4. Номинальный ток отключения, кА	20
5. Предельный сквозной ток, кА:
а)  начальное эффективное значение периодической      составляющей	20
б)  амплитудное значение	52
6. Предельный ток термической устойчивости для промежутка времени 4 с, кА	20
7. Собственное время отключения выключателя с приводом, с, не более                           ПЭ-11                           ПП-67	0,09 0,12
8.  Время отключения (до погасания дуги) выключателя с приводом, с, не более                           ПЭ-11                           ПП-67	0,11 0,14
9. Собственное время включения выключателя с приводом, с	0,3
10. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с	0,5
11. Масса выключателя (без масла), кг	120…135
12. Масса масла, кг	4,5

Сопутствующая продукция

Запросить цену

на Выключатель ВПМ-10

• Шаг 1
• Шаг 2

Выберите необходимые параметры

Номинальный ток, А

6301000

Далее

Полезные статьи

Научные статьи на тематику высоковольтное оборудование

29 нбр

Техническое обслуживание и ремонт выключателей 6-10 Кв и приводов к ним

роки проведения внеочередных и плановых ремонтов выключателей и приводов к ним зависят от коммутационной и механической износостойкости контактов . ..

02 нбр

Ремонт маломасляных и электромагнитных выключателей

Длительная эксплуатация маломасляных и электромагнитных выключателей требует их межремонтного обслуживания и ремонта …

19 окт

Проведение периодических измерений и проверок масляных выключателей

Масляные выключатели, находящиеся в эксплуатации, подвергаются периодическим проверкам, измерениям и испытаниям (далее испытаниям) в объеме и в сроки …

46 стильных и необычных выключателей и розеток

Минималистичные модели

Розетки и выключатели, дизайн которых буквально олицетворяет стиль минимализм, способны стать аккуратным, лаконичным ярким акцентом — или же, напротив, раствориться на фоне стены. Современные производители предлагают модели всевозможных цветов и размеров — без труда можно подобрать нужный вариант практически для любого интерьера.

Фото: plhitalia.com

Фото: plhitalia.com

Фото: plhitalia.com

Фото: plhitalia.com

Фото: Instagram kodar.pro

Сенсорные выключатели

Бесшумное включение-выключение света, отсутствие привычных клавиш и, как следствие, потрясающая лаконичность дизайна — вот основные преимущества сенсорных моделей.

Фото: basalte.be

Фото: alef-elektro.ru

Фото: basalte.be

Фото: basalte.be

Фото: alef-elektro.ru

Элементы из кожи

Аксессуары, в дизайне которых использованы элементы из натуральной кожи, — необычное, стильное решение, прекрасно вписывающееся и в элегантные, изысканные интерьеры, и в более лаконичную, «брутальную» обстановку.

Бонус: они будут как нельзя кстати, если вы задались целью создать эко-интерьер.

Фото: plhitalia.com

Фото: basalte.be

Фото: Instagram kodar.pro

«Умные» выключатели

Если ваше жилье управляется системой «умный дом», от выключателя потребуется нечто большее, чем просто включение-выключение света. «Умные» модели способны показывать температуру, обладают разъемами для подключения датчиков движения, а некоторые из них могут также открывать-закрывать окна, управлять гардинами и брать на себя многие другие функции. Контролировать такого «умного» помощника вы можете с помощью смартфона или другого мобильного устройства.

Фото: Instagram @kodar.pro

Натуральное дерево

Выключатели и розетки, в дизайне которых использованы деревянные элементы, — еще одно стильное, необычное и экологичное решение. Такие модели будут уместны практически в любом интерьере и вряд ли когда-либо потеряют актуальность.

Фото: Instagram great_mr.coffee

Фото: plhitalia.com

Фото: alef-elektro.ru

Модный цемент

Декор из цемента в жилых помещениях еще недавно воспринимался как некий фьюжн, однако довольно быстро такое решение стало трендом — и вот уже современные производители предлагают даже розетки и выключатели, оформленные с использованием цемента.

Фото: Instagram sekhina

Фото: plhitalia.com

Фото: Instagram sekhina

Фото: Instagram sekhina

Разноликий металл

Металл — практичный и износостойкий материал с ярко выраженным характером. Вы можете остановить свой выбор как на моделях с использованием модного золотистого и медного оттенка металла, так и на более брутальных вариантах — под ржавое железо или окислившийся металл.

7

---

фото

Фото: plhitalia.com

Фото: Instagram brightboxlighting

Фото: alef-elektro.ru

Фото: Instagram kodar.pro

Фото: alef-elektro.ru

Фото: alef-elektro.ru

Фото: alef-elektro.ru

Удобство подсветки

Модели с подсветкой, включающейся в темное время суток, — не только эффектное с дизайнерской точки зрения, но и весьма практичное решение.

Фото: alef-elektro.ru

Фото: busch-jaeger.de

Фото: alef-elektro. ru

Классика и ретро

Оформляя интерьер в классическом или неоклассическом стиле, а также в весьма характерных стилях (прованс, кантри или винтажный) можно столкнуться с ситуацией, когда обычные современные выключатели и розетки будут выглядеть в обстановке весьма нелепо.

В этом случае могут выручить модели, выполненные в классическом или ретро-стиле.

7

---

фото

Фото: alef-elektro.ru

Фото: Instagram dum_gallery

Фото: alef-elektro.ru

Фото: Instagram formativ.pl

Фото: Instagram graydot_

Фото: alef-elektro.ru

Фото: Instagram romatti.ru

Брутальный камень

Еще один природный материал, отличающийся практичностью и износостойкостью, — натуральный камень. Аксессуары с каменными элементами придают обстановке статусности, делают ее визуально более дорогой.

Фото: alef-elektro.ru

Фото: Instagram lumart_spb

Фото: alef-elektro. ru

Фото: plhitalia.com

Фото: alef-elektro.ru

Сенсорный выключатель из натурального мрамора

Прозрачные выключатели и розетки

Хотите сделать розетки и выключатели практически невидимыми, буквально растворить их в интерьере? Выбирайте прозрачные модели.

Помимо прочего, вы избавите себя от сложности подбора аксессуаров к обоям с активным рисунком или к стене, окрашенной в сложный цвет.

Фото: alef-elektro.ru

Фото: alef-elektro.ru

Фото: alef-elektro.ru

Материал подготовила

Екатерина Боглевская

Выключатель OneKeyElectro одинарный, с подсветкой

Увеличить

Изделия OneKeyElectro серии Florence объединили в себе самые современные тренды промышленного дизайна и передовые инженерные решения, а также стали лауреатами престижных международных дизайнерских премий A’Design Award и European Product Design Award.

Одноклавишный выключатель с подсветкой OneKeyElectro является одним из самых популярных механизмов линейки. Подсветка выключателя позволяет легко обнаружить его в темном помещении. Применение выключателей такого типа допустимо при токе в коммутируемой цепи до 10А. Одноклавишный выключатель с подсветкой OneKeyElectro подходит для управления лампами накаливания и галогеновыми лампами. Для управления светодиодными лампами мы рекомендуем использовать выключатели OneKeyElectro без подсветки.

Дизайн без границ

Благородная матовая поверхность выключателя OneKeyElectro подчеркивает утонченный стиль вашего интерьера и обеспечивает практичность в быту – при контакте с поверхностью на нем не остается следов. Цветовые решения устройств OneKeyElectro и материалы рамок можно комбинировать между собой и эффектно интегрировать в современный дизайн помещения.

Надежность, проверенная временем

Надежный механизм, безупречная сборка, стильное исполнение изделий OkeKeyElectro предопределяет выбор потребителей не только в России, но и за рубежом.

Паспорт

On-line оплата Оплата происходит с использованием сервиса PayAnyWay. После подтверждения заказа вы будете перенаправлены на платежную форму для внесения данных вашей банковской карты или электронного кошелька. Вы можете оплатить заказ онлайн при помощи банковских карт Visa, MasterCard, МИР, сервисов Apple Pay и Google Pay, а также электронных кошельков QIWI, Яндекс.Деньги и WebMoney. После оплаты Товаров Вам будет выслан электронный кассовый чек в СМС-сообщении или на Ваш e-mail.

Защита платежей При оплате заказа банковской картой обработка платежа на всех этапах происходит на защищённой странице процессинговой системы. Это значит, что все Ваши конфиденциальные данные не поступают в интернет-магазин, их обработка полностью защищена и никто, в том числе наш интернет-магазин, не может получить Ваши персональные и банковские данные.

Отмена При отмене оплаченного банковской картой заказа возврат денежных средств осуществляется только на ту карту или кошелёк, с которого была совершена оплата.

Возврат Если по каким-либо причинам Вы решили отказаться от приобретенного товара, то можете сделать это в соответствии с Законом РФ «О защите прав потребителей» от 07.02.1992 № 2300-1.

Курьерская доставка

✔Осуществляется по Москве и МО: в будние, выходные и праздничные дни

✔После оформления заказа с Вами свяжется специалист колл-центра для подтверждения заказа.

Курьерская доставка

✔Осуществляется по Москве и МО: в будние, выходные и праздничные дни

✔После оформления заказа с Вами свяжется специалист колл-центра для подтверждения заказа.



	Москва	Московская область
Срок	от 1 часа до 3х дней
Стоимость стандартных заказов¹	500р.	500р.
Стоимость при сумме заказа > 3000р.	Бесплатно¹	Бесплатно¹
Стоимость доставки КГТ	Зависит от весогабаритных характеристик груза и места получения

Доставка “день в день”

• Доступна только в будние дни в пределах Московского большого кольца с 12:00 до 23:00, если:
• ✔ подтверждена и согласована с нашим менеджером до 17:00
• ✔ товар есть в наличии на складе

• Срок доставки с момента подтверждения заказа от 1 – 3ч.
• Стоимость (за стандартный заказ¹) от 500 – 2000р.
• Конечная цена зависит от ВГХ товара и места доставки – уточняйте у менеджера.

Доставка крупногабаритных заказов

• Стоимость доставки уточните у менеджера (цена зависит от ВГХ груза и места получения).
• Сроки доставки обсуждаются индивидуально (не более 3х дней).

Обратите внимание!

• ✔ При получении заказа, внимательно осмотрите товар и убедитесь в отсутствии повреждений.
• ✔ Проверьте товар на соответствие заказу.
• ✔ Передача товара не предусматривает его тестирования и ожидания экспедитором результатов.

¹Объём до 0,3 м³ и весом до 20 кг.

Доставка по РФ (в пункты выдачи и “до двери курьером”)

✔ Мы сотрудничаем с лидерами российского рынка доставки посылок и грузов! Все наши партнёры доставляют грузы в пункты выдачи и «до двери курьером».

✔ Стоимость доставки уточняйте у менеджера (цена зависит от ВГХ груза и места получения).

Пункты выдачи в Вашем городе можно посмотреть на сайтах партнёров:

Доставка Почтой России

Доставка Почтой России осуществляется в города, перечень которых можно посмотреть здесь.

✔ Стоимость доставки уточняйте у менеджера (цена зависит от ВГХ груза и места получения).

✔ После отправки заказа на Вашу электронную почту поступит трек-номер посылки.

✔ Отследить статус заказа можно на сайте Почты России pochta.ru

Важная информация

Получить отправление может только лицо, которое указано в графе “покупатель” при оформлении заказа.

✔ При получении заказа, необходимо предоставить документ, удостоверяющий личность получателя.

✔ Срок хранения заказа в отделении после поступления – 30 дней.

✔ В случае возврата или отказа покупателя от заказа после отправки, денежные средства за доставку не возвращаются.

Самовывоз

Вы можете получить свой заказ самовывозом:

✔ По адресу: г. Мытищи, ул. Колпакова, 44

✔ С понедельника по пятницу с 8:30 до 17:00

✔ Менеджер уведомит Вас по телефону о готовности заказа к выдаче

✔ Срок хранения заказа в пункте выдачи составляет 5 дней с момента подтверждения заказа менеджером.

Пункт самовывоза находится на территории производственного предприятия.

Приносим извинения за доставленные неудобства, но проход на территорию производства с детскими колясками и животными – запрещён!

{{ ::’Js.Review.Respond’ | translate }}

виды электрических выключателей для разных типов освещения, их размеры, отличия, современные образцы или старого формата, круглые и маленькие

Включатель – это коммутационный аппарат, который способен оперативно включать и отключать как отдельные электрические цепи, так и домашнее или профессиональное оборудование. Выключатель — аппарат у которого минимум два фиксированных положения – включить и выключить, способный изменить это положение под действием внешних сил. Различаются по способу коммутации, типу включения выключения, по назначению.

Содержание

1. Выключатель: целевое предназначение
2. Способы коммутации, которые применяются в выключателях
3. Винтовой зажим
4. Пружинный контакт
5. Способ установки выключателя
6. Степень защиты корпуса
7. Способ управления устройством: виды
8. Клавишные
9. Шнуровые
10. Кнопочные ретро старого образца
11. Сенсорные
12. С дистанционным управлением
13. Со встроенными датчиками
14. Проходные или перекидные устройства
15. Какой лучше выбрать: советы
16. Закрытого типа круглый
17. Встроенный маленький (утопленного типа)
18. Популярные производители
19. Legrand
20. АВВ
21. Schneider Electric
22. Российского производства
23. Полезное видео

Выключатель: целевое предназначение

Назначение выключателя – коммутация нагрузки в электросетях напряжением 220 В. Классический выключатель не способен отключать токи короткого замыкания из-за отсутствия в конструкции устройства для гашения дуги (это уже другой вид устройств – автоматические выключатели).

Выключатели изготавливаются для внутреннего и открытого монтажа. В быту используются для включения и выключения освещения.

Способы коммутации, которые применяются в выключателях

Выключатели делятся по способу коммутации: винтовые или безвинтовые зажимы.

Винтовой зажим

Подходят для алюминиевых проводов. Коммутация в таком случае обеспечивается с помощью специальных зажимов, которые фиксируются винтами. Винтовой способ сложен для монтажа, но контакт получается лучше. При ослаблении соединения подтягивается винт.

Пружинный контакт

Для такого соединения дополнительно к винтам используется пластинка-контакт, которая соэдает надежное крепкое соединение. Монтаж такого соединения прост. Недостаток приборов с пружинным контактом — важно правильно зажать провод, иначе устройство не будет работать корректно. Используется для медной проводки.

Способ установки выключателя

По монтажу выделяют внешние (накладные) и внутренние выключатели. Внешние выключатели устанавливаются для открытой проводки или при невозможности установки внутреннего выключателя. Закрепляются на стене или другой ровной поверхности.

Преимущества:

• простотой монтаж;
• надежность;
• функциональность.

Внутренние выключатели утоплены в стену, используются для скрытого монтажа. В настоящее время этот тип выключателей – популярный для квартир и домов. Монтаж сложнее, чем для накладных устройств, но внешний вид более эстетичен.

Степень защиты корпуса

Материал, из которого выполнен корпус устройства, напрямую зависит от условий эксплуатации. В электрике используется маркировка IP, которая характеризует защищенность устройства от влаги и пыли. Код состоит из букв IP и двух цифр от 0 до 6 или 8 (для защиты от влаги). Первая цифра указывает пылезащищенность, вторая – влагозащищенность. Приборы из нулевой группы не защищены от попадания пыли или влаги, а приборы со степенью 6 и выше работают даже в помещениях с высоким уровнем пыли или воды.

[stextbox id=»warning»]Учитывая эту маркировку, следует правильно подбирать выключатели для разных помещений. [/stextbox]

Способ управления устройством: виды

По типу управления выделяют кнопочные, веревочные, сенсорные, со встроенным дистанционным управлением, с датчиками и другие устройства.

Клавишные

Используются для управления освещением комнаты. Массово устанавливаться начали недавно, поэтому в интерьере смотрятся оригинально. Плюсы — срок службы, цена, комфорт. Состоят из корпуса и качающегося механизма с пружиной.

Шнуровые

Пик популярности таких коммутаторов пришелся на 70-е года прошлого века. Сегодня используются редко. Включаются и выключаются такие приборы, если дернуть за шнурок, который закреплен на поворотном рычаге, взаимодействующем с двигающейся контактной колодкой.

Кнопочные ретро старого образца

Работают по принципу ключа – первое нажатие замыкает контакт, а второе размыкает. Используются в настольных и напольных приборах, также в настенных моделях.

Сенсорные

Это инновационное поколение приборов управления светом. Для работы используются микросхемы, благодаря которым продлевается срок службы и исключается возможность возникновения короткого замыкания. Работают при касании. Так же в режиме кнопки или ключа.

С дистанционным управлением

При помощи пульта дистанционного управления выключатель управляется на расстоянии. По радиоканалу от пульта передается сигнал на осветительный прибор.

Выключатель выступает в качестве приемника сигнала. Пульт может быть выполнен в различных корпусах, для домашнего использования делается в виде брелка.

Дополнительно в схеме часто используют микроконтроллеры, расширяющие диапазон: регулирование интенсивности, таймер.

Со встроенными датчиками

Такие коммутаторы содержат детекторы, которые анализируют параметры окружающей среды. Используются датчики движения, которые анализируют, находится ли в зоне видимости объект. Сигналы с датчика поступают на контроллер, обрабатываются, а затем срабатывает выключатель. Подобные устройства можно программировать. Активно используются в системе «умный дом».

Проходные или перекидные устройства

Это вид клавишных моделей. Разница в том, что они не замыкают контакты, а переключают. К перекидным выключателям подсоединяют сразу несколько осветительных приборов.

Какой лучше выбрать: советы

Критерии выбора:

1. Материал, из которого изготовлен продукт. Мягкий дешевый пластик быстро ломается, царапается при первой установке. Лучше использовать прочный пластик.
2. Маркировка и фирма-производитель. Перед выбором прибора надо знать, в каких условиях он будет использоваться, и с учетом этого смотреть маркировку. Если на упаковке меток нет —  товар подделка, которую лучше не покупать.
3. Желательно посмотреть внутреннюю конструкцию, проверить зажимы, винтики, пластины,  отсутствие царапин и поломок.
4. Хороший продукт не будет вонять дешевым пластиком.
5. Количество составляющих частей, способ крепления. Некачественное устройство будет практически монолитным без дополнительных фиксаторов.
6. Наличие инструкции по монтажу и сборке.
7. Должны быть указаны номинальные значения тока и напряжения. Товар без маркировки лучше не приобретать.

Закрытого типа круглый

Закрытый выключатель используется там, где проводка проходит в стене и подготовлено место для монтажа. Выбирая круглый выключатель, важно обращать внимание на степень влаго- и пылезащищенности.

Встроенный маленький (утопленного типа)

Используются при скрытой проводке. Основной вид выключателей в офисах, жилых помещениях. Перед покупкой желательно проверить подвижность клавиш.

Популярные производители

Фирма-производитель играет важную роль при выборе выключателя.

Знаменитые бренды стремятся сделать  устройства качественными, стильными и безопасными, гарантируя долгий срок службы продукции.

Legrand

Фирма из Франции, которая занимается реализацией продуктов для электрики. Входит в пятерку лучших европейских брендов. Продукция французской фирмы продается под торговыми марками Контактор, BTicino, Sarlam, Legrand и другими. Изделия отличаются высоким качеством, безопасностью, надежностью и длительным сроком службы. Ассортимент разнообразен: традиционные модели и необычные современные устройства.

[stextbox id=»warning»]Компания уделяет огромное внимание качеству деталей. Корпуса устройств изготавливаются из  самозатухающего пластика, что улучшает безопасность выключателя. [/stextbox]

АВВ

Шведский производитель, лидер электроустановочных приборов. Отличаются высочайшей безопасностью и качеством изделий. Корпуса выполняются из натуральных ударопрочных материалов, стойких к УФ излучению. Изделия просты в монтаже, с разным дизайном. Из недостатков — высокая стоимость приборов.

Schneider Electric

Еще один французский бренд, лидирующий среди электроустановочных изделий. Приборы выполняются из стойких материалов  с пружинными бронзовыми контактами. Монтаж простой, дизайн разнообразен. Стоимость приборов высока, даже для классических стандартных моделей.

Российского производства

В России также производятся электрические комплектующие. Этим занимаются многие фирмы – относительно новая компания LK studio, GUSI Electric, IEK. У отечественных приборов хорошее соотношение цена/качество, имеются выключатели с оригинальным и стильным дизайном. Вышеупомянутая фирма входит в число крупнейших заводов электротехнической промышленности в России и в группу компаний Легран.

Быт человека невозможен без электрического освещения, бытовых приборов. Для управления такими устройствами и нужны выключатели. На сегодняшний момент ассортимент выключателей широк и разнообразен.

Полезное видео

Выключатель с фотоэлементом Производитель и поставщик из Китая

Вы когда-нибудь задумывались, как именно уличные фонари узнают, когда включаться? Они никогда не бывают слишком рано или слишком поздно, они будут сиять только тогда, когда солнце садится и небо становится черным. Конечно, они не управляются вручную. Но они точно не могут работать по таймеру, потому что их дневное время переключения немного отличается? Ответ — фотоэлементы, также известные как датчики «от заката до рассвета».

1. Что такое фотоэлементный переключатель?

Переключатель фотоэлемента представляет собой светочувствительный резистор, называемый LDR. Его сопротивление уменьшается по мере увеличения интенсивности падающего света. Они используются для включения наружного освещения на закате и выключения наружного освещения на рассвете. Поскольку они могут воспринимать окружающий уровень освещенности, фотоэлектрические элементы могут автоматически приспосабливаться к сезонным изменениям дневного и ночного цикла, независимо от влияния перехода на летнее время.

Когда вас нет дома, фотоэлемент, управляющий внешним освещением, и таймер, который включает внутреннее устройство, создают иллюзию присутствия, что может отпугнуть злоумышленников.

Другие области применения фотоэлементов включают включение парковочных или уличных фонарей после наступления темноты, регулировку внутренних диммеров для компенсации изменений уровня естественного освещения, а также включение или выключение светящихся рекламных вывесок. Фотоэлементы контролируют всю цепь, что является идеальным способом управления аварийным освещением или ландшафтным освещением.

2. Переключатель фотодатчика: как это работает

При использовании фотоэлемента, работающего по принципу светозависимого сопротивления, когда интенсивность света низкая (темнота), значение сопротивления LDR будет уменьшаться, когда интенсивность света около 500 Ом, значение сопротивления LDR уменьшится, потому что значение сопротивления (сопротивление) на LDR изменяется на малое, вызывая протекание тока, когда лампа включена, а затем при воздействии большой интенсивности света (яркого), значение сопротивления увеличится. Когда темный свет излучает значение сопротивления около 200 кОм, значение сопротивления (сопротивление) на LDR становится больше (увеличение), что приводит к блокировке напряжения лампы (не может течь), и лампа выключается.

3. Как подключить фотоэлемент Переключатель

Фотоэлемент, используемый для освещения, имеет три клеммы, обозначенные следующим образом:

• Линия нагрузки (Lo)
• Линия нейтрали (N)
• Линия питания или линия под напряжением (LI)

В большинстве фотоэлементов провод нагрузки красный, нейтральный провод белый, а провод питания черный. Это цветовое кодирование не является универсальным. Замена фотоэлементов других марок может измениться. Изображение определенной марки терминала фотоэлемента выглядит следующим образом:

Схема подключения и установка фотоэлемента очень проста, как показано на рисунке ниже:

Как показано выше, провод нагрузки (Lo) подключается последовательно к осветительному прибору, а нулевой провод ( N) подключается ко всем светильникам через автоматический выключатель. Питание фотоэлемента осуществляется от линии питания автоматического выключателя.

4. Как установить датчик фотоэлемента для наружного освещения

Следующие шаги помогут вам установить датчик фотоэлемента. Этот проект требует некоторых электрических работ, поэтому, если вы не уверены или не уверены в выполнении этих задач, вам следует обратиться к электрику, чтобы установить фотоэлемент для вас.

Выключите автоматический выключатель наружного освещения. Если вы не знаете, какой выключатель подает питание на ваши светильники, выключите все выключатели в здании, чтобы убедиться, что питание отключено. Включите выключатель наружного освещения, еще раз проверьте, выключено ли питание, и убедитесь, что оно не включено.

Снимите корпус с внешним источником света. Вы можете использовать фотографии, чтобы записать, как он был разбит, чтобы вы могли легко собрать его.

Фотоэлемент должен иметь два черных провода. Эти черные провода необходимо соединить с черными проводами, которые соединяют лампы с основным источником питания здания. Отсоедините черный провод от дома к светильнику.

Соедините черный провод от фотоэлемента с черным проводом от здания. Обязательно затяните оголенный медный провод, чтобы соединение было плотным.

Соедините второй черный провод фотоэлемента с черным проводом лампы, убедившись, что медные провода полностью скручены.

Наденьте на новое соединение электрический колпачок. Убедитесь, что крышка плотно намотана на провод.

Используйте изоленту, чтобы полностью склеить соединение. Медные провода не должны быть оголены.

Для проверки фотоэлемента снова включите питание на автоматическом выключателе. Убедитесь, что выключатель света включен. Накройте фотоэлемент рукой — когда фотоэлемент закрыт, загорается свет, указывая на то, что фотоэлемент работает правильно.

Соберите лампы, чтобы завершить установку фотоэлемента.

5. Руководство по поиску и устранению неисправностей фотоэлементного датчика

Наружное освещение улучшает внешний вид дома, выступая в качестве проводника, направляя посетителей по пути. Многие системы освещения используют датчики фотоэлементов для автоматического включения освещения, но фотоэлементы иногда выходят из строя и требуют простых процедур устранения неполадок.

Функция

Датчик фотоэлемента представляет собой электронный компонент, обычно резистор, используемый для определения уровня освещенности. Когда солнце садится, фотоэлемент чувствует, что свет постепенно уменьшается. При снижении освещенности фотоэлемент активирует систему освещения.

Меры предосторожности

Распространенной проблемой, влияющей на работу фотоэлемента, является неправильное или ослабленное соединение между фотоэлементом и главной цепью системы освещения. Провода, соединяющие фотоэлемент с цепью освещения, должны быть прочно соединены пайкой. Кроме того, система должна иметь надлежащее питание. Защита всех силовых соединений должна быть приоритетом.

Со временем в сборке фотогальванического элемента появятся небольшие трещины. Эти трещины могут привести к прерывистому освещению или даже к его полному отсутствию. Проверьте фотоэлектрическую трубку на наличие искажений. Если он сломается, замена – единственный выход.

6. В чем разница между фотоэлементом и датчиком движения?

Фотоэлементы и датчики движения представляют собой электронные устройства, которые можно использовать для управления внутренним или наружным освещением. Эти датчики повышают безопасность вашего дома, автоматически включая свет в темноте или обнаруживая движение. Когда дополнительный свет не нужен, он также автоматически отключается для экономии энергии. Изучите различия между фотоэлементами и датчиками движения и узнайте, как эти продукты, а также диммеры и другие элементы управления могут улучшить вашу систему домашнего освещения.

Наука о фотогальванике

Существует несколько типов фотогальванических элементов, но все они используют одну и ту же базовую технологию, а именно полупроводники, для управления током. В нормальных условиях полупроводники не проводят электричество, но когда они подвергаются воздействию достаточного количества света, по ним начинает течь ток. Некоторые продукты включают в себя регулируемый фотоэлемент, поэтому вы можете выбрать количество света для активации полупроводника.

Функция фотоэлемента: от заката до рассвета

Одним из наиболее распространенных применений фотоэлементов является включение внешнего освещения на закате и выключение внешнего освещения на рассвете. Поскольку они могут воспринимать окружающий уровень освещенности, фотоэлектрические элементы могут автоматически приспосабливаться к сезонным изменениям дневного и ночного цикла, независимо от влияния перехода на летнее время. Когда вас нет дома, фотоэлемент, управляющий внешним освещением, и таймер, который включает внутреннее устройство, создадут иллюзию занятости, что может отпугнуть злоумышленников. Другое использование фотоэлементов включает включение парковок или уличных фонарей после наступления темноты, регулировку внутренних диммеров для компенсации изменений уровня естественного освещения, а также включение или выключение освещенных коммерческих вывесок.

Тип фотоэлемента

Сегодня доступны различные фотоэлементы.

Вставной фотоэлемент использует стандартную настенную розетку и управляет сквозной вилкой. Это удобный способ включить или выключить одну настольную лампу или торшер.

Фотоэлемент цоколя лампы или подсвечника ввинчивается в патрон лампы, и практически любую лампу или стационарный светильник можно превратить в автоматическую систему освещения. Вам необходимо установить одно из этих устройств на каждую розетку для правильной работы.

Всей цепью можно управлять с помощью проводных фотоэлементов сетевого напряжения, что является отличным вариантом для управления ландшафтным освещением или охранным освещением.

Датчик движения в действии

Основное различие между фотоэлементом и датчиком движения заключается в том, что первый может обнаруживать изменение уровня освещенности, а второй может реагировать на физические движения. Детекторы движения бывают двух типов. Активная модель излучает свет, радио или ультразвук. Движение зоны обнаружения изменяет отраженный сигнал и активирует датчик. Некоторые из этих устройств могут даже чувствовать движение в углах. Пассивные датчики движения обнаруживают инфракрасную энергию, излучаемую теплыми объектами, такими как животные или люди. Когда эти теплые точки перемещаются, это приводит к срабатыванию датчика и всех связанных с ним цепей.

Для расширения охвата и уменьшения количества ложных срабатываний большинство датчиков движения используют несколько методов обнаружения. Оборудование, предназначенное для наружного использования, обычно имеет фотогальваническую функцию, которая может отключать систему в течение дня, тем самым экономя энергию. Регулируемый таймер, встроенный в некоторые датчики, позволяет вам контролировать, как долго дополнительные источники света остаются активными после обнаружения движения.

Функция детектора

Когда датчик движения обнаруживает движение в зоне действия, он обычно включает наружное освещение. Кроме того, датчик выключает свет в пустых офисах в коммерческих зданиях, делая их энергоэффективными. Многие из этих продуктов имеют регулируемые области обнаружения, которые позволяют вам охватывать определенные места, такие как подъездные пути или тротуары, не реагируя на движение ветвей или близлежащих улиц.

Датчик движения, тип

Большинство датчиков движения, предназначенных для управления наружным освещением, напрямую подключаются к 120-вольтовой цепи и управляют несколькими светильниками. Датчики системы безопасности обычно питаются от батареи и отправляют сигналы тревоги на базовую станцию ​​по беспроводной сети. Почти везде можно осветить некоторые независимые датчики движения.

G Хорошие идеи для освещения

Разница между фотоэлементами и датчиками движения обеспечивает множество вариантов управления системами внутреннего и наружного освещения. Используйте комбинацию фотоэлемента и датчика движения, чтобы активировать охранное освещение вокруг вашего дома, но только после наступления темноты.

Если вы выгуливаете собаку или выносите мусор ночью, установите уличный датчик света и движения на тротуаре или садовой дорожке. Используйте фотоэлементы, чтобы декоративные лампы оставались включенными после наступления темноты.

Объедините лампу, сменный фотоэлемент и традиционный выключатель света, чтобы создать автоматическое освещение, которое можно включать только при необходимости. Используйте датчики движения и встроенные светильники, чтобы обеспечить освещение лестницы без помощи рук.

Датчик движения и фотоэлемент переключают питание в зависимости от изменения уровня освещенности или обнаруженного движения. Они совместимы со многими типами ламп, а некоторые совместимы с системами безопасности. Благодаря этим гибким элементам управления вы можете экономить энергию и улучшать внешний вид и безопасность вашего дома.

Фотоконтроль 120 В переменного тока | Автоматическое управление освещением | Солнечный выключатель | Переключатель фотоэлемента

Быстрая смена фотоглазка gif”> Quick Change Photo Eye White Фотоконтроль на стойке с ползунком Кнопка управления фото Наша цена: $29,99 Наша цена: $24,99 Наша цена: $11,98 Наша цена: $7,99 Быстросменный фотоглазок для фонарного столба диаметром 3 дюйма Фотоглаз быстрого подключения белого цвета для фонарного столба диаметром 3 Емкость UL-15Amp с регулируемой ползунок для светочувствительности Включает свет в сумерках и выключает на рассвете gif” colspan=”7″> Фотоконтроль с атмосферостойкой лицевой панелью Gooseneck PhotoContro с поворотным креплением Поворотное основание Фотоконтроль Низкопрофильный Twist-Lock Auto Light Control Наша цена: $10,87 Наша цена: $9,97 Наша цена: $13,87 Наша цена: $9,99 Работает с люминесцентными лампами, лампами накаливания, парами ртути, металлогалогенными лампами и другими лампами Поворотный дизайн «гусиная шея», тонкий профиль хорошо работает в труднодоступных местах Поворотная конструкция крепления на штоке PhotoControl 15Amp Идеальная замена фотоконтроля для уличных фонарей, дворовых и парковочных фонарей gif” colspan=”7″> Поворотный замок PhotoControl Дополнительная розетка для фонарного столба, черная Дополнительная розетка для фонарного столба, белая 4-Pack Twist-Lock Автоматическое управление освещением Наша цена: $8,98 Наша цена: $13,99 Наша цена: $13,99 Наша цена: $34,96 Замена фотоконтроля для уличных фонарей, дворовых фонарей и парковочных огней Вставные инструменты и праздничные огни в электрической розетке. Простота установки Подключаемые инструменты и праздничное освещение в электрической розетке. Блок белого цвета Комплект из 4 сменных фотоконтроллеров для уличных, дворовых и парковочных фонарей 4 блока управления освещением, кнопочный стиль 2 шт. для фотоконтроля с креплением на шток Автоматическое управление освещением, стиль мини-кнопки Наша цена: $31,96 Наша цена: $21,95 Наша цена: $24,99 Комплект из 4 сменных фотоконтроллеров для различных применений. Работает с КЛЛ, Mercury Vapor и др. 2-Pack Photo Control с регулируемой ползунок Мини-кнопка управления фото подходит для тесных приложений

Фотоплитки Stick-n-Switch MetalPrint — создание, перестановка и обновление стен галереи никогда не было проще

Создание, перестановка и обновление стен галереи никогда не было проще!

Великолепные настенные дисплеи с возможностью перемещения без необходимости подвешивания.

Фотоплитки Stick-n-Switch представляют собой перемещаемые дисплеи с нашими любимыми изображениями MetalPrint с двусторонним клеем, который можно повторно приклеивать. Наклеивайте и переклеивайте свои фотоплитки на любую чистую гладкую или текстурированную поверхность стены, не оставляя отверстий или повреждений, для легко взаимозаменяемых и постоянно меняющихся композиций.

• Размеры: 11 вариантов, от 5×5″ до 12×18″
• Крепление: 1/16” двусторонний многоразовый клей
• Расположение: 8 вариантов, 10×10 дюймов и больше
• Варианты настенного дисплея: MetalPrints High Gloss, Mid-Gloss, Satin, Sheer Glossy, Sheer Satin, Textured или Performance EXT
• Обработка углов: закругленные 1/8 дюйма, закругленные 3/16 дюйма, зубчатые или остроугольные
• Как заказать: фотоплитки Bay ROES/Stick-n-Switch или в Интернете
• Расчетное время производства: 3-4 Рабочие дни

*Обратите внимание: Фотоплитка Stick-n-Switch не предназначена для стен с ламинированными обоями или длительной наружной экспозицией.

Крестики-нолики

20×20 дюймов в комплекте с (9) фотоплитками 6×6 дюймов

Крестики-нолики

32×32 дюйма в целом с (9) 10×10-дюймовыми фотоплитками

Крестики-нолики

3×2 в комплекте 2 (1×2) Фотоплитка

Четыре квадрата

25×25 дюймов в целом с (4) 12×12 дюймами Фотоплитка

Плиты

Общий размер 30×30″ с (2) 8×8″, (2) 8×10″, (3) 8×12″ фотоплитками

Портретный триптих

38×18″ общий, (3) 12×18″ фотоплитками

Квадратный триптих

2″ 3 900×18″ в целом, (3) фотоплитки 12×12″

триптих с пейзажем

56×12″ в целом, (3) фотоплитки 12×18″

1/8″ Скругленный

Вариант по умолчанию.

3/16″ Скругленный

Более заметный.

Зубчатый

Необычный.

Острый квадрат

Идеальные 90 градусов.

Доступны пакеты образцов

MetalPrint.

Узнать больше



Наборы образцов MetalPrint™ High Gloss, Mid-Gloss, Satin, Sheer Glossy, Sheer Satin
Набор образцов 4×6	33,99 $ (всего пять автомобилей 4×6)
Набор образцов 5×7	43,29 $ (всего пять 5×7)
Набор образцов 8×12	65,95 $ (всего пять дисков 8×12)

Наборы образцов Specialty MetalPrint™ Текстурированный металл, Performance EXT High Glossy, Performance EXT Sheer Glossy, Performance EXT Satin
4×6 Speciality Sample Pack	33,99 $ (всего четыре полноприводных автомобиля)
5×7 Special Sample Pack	44,29 $ (всего четыре колеса 5×7)
Специальная упаковка 8×12 образцов	63,86 $ (всего четыре 8×12)

Механизмы
Крестики-нолики (общий размер 20×20 дюймов) Фотоплитка 9 x 6 дюймов 176,50 $ Текстурированный металл: +$7,05 Производительность EXT: +$36,45	Крестики-нолики (всего 32×32 дюйма) Фотоплитка 9–10×10 дюймов 266,09 $ Текстурированный металл: +$11,15 Производительность EXT: +$56,85	Крестики-нолики (всего 38×38″) Фотоплитка размером 9–12 x 12 дюймов 338,99 $ Текстурированный металл: +$11,99 Производительность EXT: +$61,10	Четыре квадрата (всего 25×25″) 4 – 12×12″ фотоплитки 150,66 $ Текстурированный металл: +$5,39 Производительность EXT: +$27,15
Плиты (всего 30×30″) 2 – 8×8″, 2 – 8×10″ и 3 – 8×12″ фотоплитки 172,85 $ Текстурированный металл: +$7,05 Производительность EXT: +$42,50	Портретный триптих (общий размер 38 x 18 дюймов) Фотоплитка размером 3–12 x 18 дюймов 161,87 $ Текстурированный металл: +$6,69 Производительность EXT: +$35. 00	Квадратный триптих (всего 38×12″) Фотоплитка размером 3 – 12×12″ 113,00 $ Текстурированный металл: +$3,99 Производительность EXT: +$20,75	Пейзаж Триптих (всего 56×12″) Фотоплитка размером 3 – 12×18″ 161,87 $ Текстурированный металл: +$6,69 Производительность EXT: +$35.00

Цифровой флуоресцентный молекулярный фотопереключатель

• Опубликовано: 19 декабря 2002 г.

Органическая химия

• Масахиро Ирие ¹ ,
• Туёси Фукаминато ¹ ,
• Такатоши Сасаки ¹ ,
• Наото Тамаи ² и
• …
• Цуёси Каваи ¹

Природа том 420 , страницы 759–760 (2002 г.)Процитировать эту статью

• 8101 Доступ

• 1015 цитирований

• 3 Альтметрика

• Сведения о показателях

Сигнал от безвкусной кольцевой молекулы вспыхивает и гаснет, когда свет открывает и закрывает ее.

Abstract

Флуоресцентные свойства могут быть полезны не только для отслеживания отдельных молекул в микроокружении, но и в оптоэлектронике молекулярного масштаба. Здесь мы используем внешнюю фотостимуляцию для включения и выключения флуоресценции одной фотохромной молекулы, встроенной в полимерную пленку. Этот цифровой отклик обусловлен фотоизомеризацией молекулы, которая в конечном итоге может найти применение в стираемых оптических элементах хранения данных.

Это предварительный просмотр содержимого подписки, доступ через ваше учреждение

Соответствующие статьи

Статьи открытого доступа со ссылкой на эту статью.

• Синергетическое взаимодействие между фотоизомеризацией и фотолюминесценцией в вращающемся молекулярном двигателе, управляемом светом

  • Рёдзюн Тойода
  • , Нонг В. Хоанг
  •  … Бен Л. Феринга

  Связь с природой Открытый доступ 30 сентября 2022 г.

• Теплоаккумулирующая керамика, реагирующая на низкое давление, для автомобилей

  • Син-ичи Окоси
  • , Хироко Токоро
  •  … Аска Намай

  Научные отчеты Открытый доступ 18 сентября 2019 г.

• Молекулярная память с последующей логической обработкой на примере переключаемого и самоуказывающегося захвата и выпуска гостей

  • Брайан Дейли
  • , Томас С. Муди
  •  … А. Прасанна де Сильва

  Связь с природой Открытый доступ 21 января 2019 г.

Варианты доступа

Подпишитесь на этот журнал

Получите 51 печатный выпуск и онлайн-доступ

199,00 € в год

только 3,90 € за выпуск

Подробнее

Арендуйте или купите этот товар

Получите только этот товар столько, сколько вам нужно

$39,95

Подробнее

Цены могут облагаться местными налогами, которые рассчитываются при оформлении заказа

Рисунок 1: Флуоресцентные изображения и временные трассы одиночных фотопереключающих молекул форм соединения с открытым и замкнутым кольцом, в котором фотохромное производное диарилэтена связано с флуоресцентным производным антрацена через адамантиловый спейсер.

Ссылки

1. Hofkens, J. et al. Дж. Ам. хим. соц. 122 , 9278–9288 (2000).

   Артикул КАС Google Scholar

2. Lu, H.P. & Xie, X.S. Nature 385 , 143–146 (1997).

   Артикул ОБЪЯВЛЕНИЯ КАС Google Scholar

3. Диксон, Р. М., Кубитт, А. Б., Циен, Р. Ю. и Мёрнер, У. Э. Природа 388 , 355–358 (1997).

   Артикул ОБЪЯВЛЕНИЯ КАС Google Scholar

4. Ha, T., Enderle, T., Chemla, D.S., Selvin, P.R. & Weiss, S. Chem. физ. лат. 271 , 1–5 (1997).

   Артикул ОБЪЯВЛЕНИЯ КАС Google Scholar

5. Ни, С., Чиу, Д. Т. и Заре, Р. Н. Наука 266 , 1018–1021 (1994).

   Артикул ОБЪЯВЛЕНИЯ КАС Google Scholar

6. Irie, M. Chem. Ред. 100 , 1685–1716 (2000 г.).

   Артикул КАС Google Scholar

7. Hanazawa, M., Sumiya, R., Horikawa, Y. & Irie, M. J. Chem. соц. хим. коммун. 206–207 (1992).

8. Ириэ М., Кобатаке С. и Хоричи М. Наука 291 , 1769–1772 (2001).

   Артикул ОБЪЯВЛЕНИЯ КАС Google Scholar

9. Каваи Т., Сасаки Т. и Ири М. Chem. коммун. 711–712 (2001).

10. Tamai, N., Saika, T., Shimidzu, T. & Irie, M. J. Phys. хим. 100 , 4689–4692 (1996).

    Артикул КАС Google Scholar

Скачать ссылки

Информация об авторе

Авторы и организации

1. Кафедра химии и биохимии, Высшая инженерная школа Университета Кюсю и CREST, Японская наука и технология, Хакодзаки 6-10-1, Хигаси-ку, 812-8581, Фукуока, Япония

   Масахиро Ириэ, Туёси Фукаминато, Такатоши Сасаки и Цуёси Каваи

2. Химический факультет, Школа науки и технологий, Университет Квансей Гакуин, Гакуэн 2-1, Санда, 669-1337, Japan

   Naoto Tamai

Авторы

1. Masahiro Irie

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

2. Tuyoshi Fukaminato

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

3. Takatoshi Sasaki

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Академия

4. Наото Тамай

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

5. Tsuyoshi Kawai

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

Автор, ответственный за корреспонденцию

Масахиро Ирие.

Декларации этики

Конкурирующие интересы

Авторы заявляют об отсутствии конкурирующих финансовых интересов.

Дополнительная информация

Дополнительная информация (PDF 204 kb)

Права и разрешения

Перепечатки и разрешения

Об этой статье

201 9004 Эта статья цитируется

201 9004

Энергонезависимая оптическая память на основе кооперативного переключения ориентации: повышение скорости записи и контрастности за счет использования режима ориентации вне плоскости

• Туёси Фукаминато
• Томоэ Като
• Сейджи Курихара

Фотохимические и фотобиологические науки (2023)

Синергетическое взаимодействие между фотоизомеризацией и фотолюминесценцией в вращающемся молекулярном двигателе, управляемом светом

• Рёджун ​​Тойода
• Нонг В. Хоанг
• Бен Л. Феринга

Nature Communications (2022)

Фотопереключаемый полярный кристалл, обладающий суперионной проводимостью.

• Син-ити Окоси
• Косуке Накагава
• Аска Намаи

Природохимия (2020)

Молекулярная память с последующей логической обработкой на примере переключаемого и самоуказывающегося захвата и выпуска гостей

• Брайан Дейли
• Томас С. Муди
• А. Прасанна де Сильва

Nature Communications (2019)

Теплоаккумулирующая керамика, реагирующая на низкое давление, для автомобилей

• Син-ити Окоши
• Хироко Токоро
• Аска Намай

Научные отчеты (2019)

Комментарии

Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и Правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.

Switch Stok Fotoğraf, Resimler ve Görseller

Görsel

• Görsel
• Fotoğraf
• İllüstrasyon
• Vektörler
• Video

154.557

switch stok fotoğraf ve görselini inceleyin veya daha fazla stok fotoğraf ve görsel keşfetmek için yeni бир арама башлатын.

Телефон:

En popüler

açık ve kapalı iki durumlu düğmeleri geçin. malzeme tasarımına anahtar kümesi düğmeleri. вектор чизим. – переключать стоковые иллюстрации

Açık ve kapalı iki durumlu düğmeleri geçin. Malzeme tasarımına.. .

açık ve kapalı iki durumlu düğmeleri geçin. malzeme tasarımına anahtar kümesi düğmeleri. вектор чизим. – Переключатель фондовых иллюстраций

Açık ve kapalı iki durumlu düğmeleri geçin. Malzeme tasarımına…

ters çizgi simgeleri. vektör illüstrasyon swap, flip, döviz değişimi, anahtar, tekrar iki daire okları anahat пиктограмма değiştir icon dahil. 64×64 пикселя mükemmel ayarlanabilir vuruş — переключатель фондовых иллюстраций

Ters çizgi simgeleri. Vektör illustrasyon swap, flip, doviz değişi

kadın parmağı aydınlatma düğmesini kapatır – switch stok fotoğraflar ve resimler

Kadın parmağı aydınlatma düğmesini kapatır

i̇nce çizgi stilinde icon set geçiş – switch stock illustrations

İnce çizgi stilinde Icon set geçiş

bangkok, tayland – 25 haziran 2017: mario kart 8 deluxe nintendo anahtarı üzerinde oynayan bir adam. – переключатель сток фото и resimler

Бангкок, Тайланд – 25 Хазиран 2017: Mario Kart 8 Deluxe Nintendo…

выключатель питания – переключатель стоковые иллюстрации

Выключатель питания

nintendo anahtarı neon oyun konsolu – переключатель stok fotograflar ve resimler

Nintendo anahtarı neon oyun konsolu

artırılmış gerçeklik ile makro çekim: это администратор lan router anahtarı içine rj45 интернет-коннект. veri aktarımında sanal grafikli kablolar. – переключатель сток фото и resimler

Artırılmış Gerçeklik ile Makro Çekim: ИТ-администратор LAN…

nintendo anahtarı oynayan bir adam. – Переключатель сток фото и resimler

Nintendo anahtarı oynayan bir adam.

nintendo switch konsolu tutan kadın elleri – switch stok fotoğraflar ve resimler

nintendo Switch konsolu tutan kadın elleri

выключатель электричества перегорел предохранители человеческая рука крупным планом – выключатель сток фото и resimler

выключатель электричества перегорел предохранители человеческая рука крупный план 9003 on

и тумблер выключения. ползунковые кнопки для включения и выключения. современные тумблеры для пользовательского интерфейса на устройстве. переключатель управления питанием. векторная иллюстрация. – Switch стоковые иллюстрации

Тумблер включения и выключения. Кнопки ползунка для включения и выключения….

Nintendo Switch konsolu – Switch сток фото и resimler

Nintendo Switch konsolu

mavi karanlık duvar kadar sert üzerinde anahtar aydınlatma dönüm bir parmak. – Switch Stok Fotoğraflar Ve Resimler

Mavi Karanlık Duvar Kadar Sert üzerinde Anahtar Aydınlatma dönüm …

Exchange – Switch Scostration – переключать стоковые иллюстрации

Işık anahtarı doodle simgesi

beyaz arka planda yalıtılmış sol ve sağ çizgi simgesini ок. векторные иллюстрации. – Переключатель фондовых иллюстраций

Beyaz arka planda yalıtılmış sol ve sağ çizgi simgesini ok. Vektör

enerji tasarrufu – выключатель стоковые иллюстрации

Enerji tasarrufu

женская рука выключает свет – выключатель сток фото и картинки

женская рука выключает свет

белый выключатель света в положении “включено” сток фото и картинки

Выключатель белого света во включенном положении

Изолированный снимок выключателя на белом фоне — переключатель

Изолированный снимок выключателя на белом фоне

Низкий угол обзора человека, идущего через высокий проем на открытом воздухе — переключатель resimler

Низкий угол обзора человека, идущего по высокой пропасти на открытом воздухе

переключатели включения / выключения – переключатель сток фото и resimler

переключатели включения / выключения

бангкок, тайланд – 25 хазиран 2017: nintendo anahtarı, ahşap masa üzerinde video oyun konsolu. – переключатель сток фотографляр ве resimler

Бангкок, Тайланд – 25 Хазирана 2017: Nintendo anahtarı, ahşap…

parmak yakın çekim evde ışık anahtarı açık veya kapalı. – переключатель сток фотографлар ве resimler

Parmak yakın çekim evde ışık anahtarı açık veya kapalı.

işıkları yakmaya – переключатель сток фотографлар ве resimler

Işıkları yakmaya

düğmeyi açıp kapatın simgesi. yalıtılmış vektör – Switch Stock Illustrations

Düğmeyi açıp kapatın simgesi. Yalıtılmış vektör

набор векторных иллюстраций циферблатов – переключатели стоковых иллюстраций

Набор векторных иллюстраций

düğmeyi kapatın. вектор мави geçiş мобиль uygulaması. вектор güç kaydırıcısı. – Переключатель фондовых иллюстраций

Düğmeyi kapatın. Vektör mavi geçiş mobil uygulaması. Vektör güç…

İnce çizgi stilinde icon set geçiş – switch stock illustrations

İnce çizgi stilinde icon set geçiş

kadın eli hafif basarak duvara geçin. – переключатель сток фотографлар ве resimler

Kadın eli hafif basarak duvara geçin.

açık ve kapalı geçiş düğmesi düğmeleri. современный стиль векторной иллюстрации – переключатель фондовых иллюстраций

Açık ve kapalı geçiş düğmesi düğmeleri. Modern düz stil vektör…

beyaz arka planda yalıtılmış push güç düğmesine başlat-vector – switch stock illustrations

Beyaz arka planda yalıtılmış Push güç düğmesine Başlat-vector

internet connection with wlan router in home office – switch stok fotoğraflar ve resimler

internet подключение к WLAN-маршрутизатору в домашнем офисе

выключатели света — выключатели стоковые иллюстрации0002 Işıkları Kapat

düğme ve karanlık arka plan, soyut anlayışı, 3d render ile geçiş. – переключатель сток фотографляр ве resimler

Düğme ве karanlık arka план, soyut anlayışı, 3D рендеринг или geçiş.

шляпа, имеющая стандартный шаблон – переключатель стоковых иллюстраций

шляпа, имеющая стандартный шаблон

с кабелем в порту концентратора – переключатель сток фото и изменение

с кабелем и портом концентратора

набор иконок, который используется. düzenlenebilir kontur – Switch Stock Illustrations

Набор иконок доступен. Дюзенленебилир контур

artırılmış gerçeklikle makro çekim: veri aktarımlarını gösteren sanal grafiklerle router bağlantı noktalarına bağlı ethernet kabloları. Telekomünikasyon: rj45 интернет-модем konektörleri lan anahtarlarına takılı. – Switch stok fotoğraflar ve resimler

Artırılmış Gerçeklikle Makro Çekim: Veri AktarımLarını Gösteren…

иконки реверса и обмена – серия classic line – иллюстрации стоковых переключателей

Icons реверса и обмена – серия Classic Line

выключение света пальцем – переключатель сток fotograflar ve resimler

Выключение света пальцем

3D-переход из арка планда изоле 3d resimli krom geçiş anahtarı – переключатель сток фотографлар ве resimler

Parlak beyaz арка планда изоле 3D resimli кроме geçiş anahtarı

sol ve sağ sinegiok. Беяз Арка Планда Изоле. векторная иллюстрация. – Переключатель фондовых иллюстраций

решение, которое вы можете использовать, чтобы сделать это в порядке. Беяз арка планда изоле. Вектор…

nintendo switch lite el oyun nintendo’nun son giriştir. fiyatlı $ 199,99, переключатель lite sarı renkte mevcuttur – переключатель stok fotograflar ve resimler

Nintendo Switch Lite является вашим Nintendo’nun сыном girishtir. Fiyatlı $1

elektrisyen mühendis iş tester ölçüm voltajı ve elektrik elektrik hattı elektrikli kabine kontrolü. – switch stok fotograflar ve resimler

Электрические инструменты и тестер ölçüm voltajı ve elektrik…

düz illüstrasyon transfer ok simge vektör tasarım – switch stock illustrations

Düz illüstrasyon transfer ok simge vektör 90çr tasarım – выключите и включите выключатели. – переключать стоковые иллюстрации

Переключатели включения и выключения.

выключатель света, изолированные на белом фоне. векторные иллюстрации – выключатель стоковые иллюстрации

Выключатель света, изолированные на белом фоне. Vector illustration

Ручной поворот настенного светильника выключить – выключатель сток фото и рисунок

Ручной поворот настенного светильника выключить

векторный набор электрических выключателей – выключатель стоковые иллюстрации

векторный набор электрических выключателей ламба капатма

Женщина, включающая или выключенная на кухне – Switch Stok Fotoğraflar Ve Resimler

Женщина, включающая или выключенная на кухне

Soyut Düğme Tuşu 3d Kavramı – Swert stok fotoğraflar Ve resimler

Soyut Düğme tuşu 3d kavramı

Tıklama sesile Anmale Anmale Anmale Anmale Anmale Anmale Anmale Anmale Anmale Anmale Anmale Anmale Anmale Anmale Anmalame. эл. ишик я да ачик. Электрик Дюгмеси. ев ışığı. – Переключатель фондовых иллюстраций

Tıklama sesi ile parmak itme anahtarı ile el. Işık ya da açık….

mavi led ışıkları ile güç düğmesi – switch stok fotograflar ve resimler

Мави привел ışıkları ile güç düğmesi

/100

Allen Bradley Photo Switch – Программирование

TheFlash 15 февраля 2020 г., 19:35

1

Не могли бы вы использовать фотопереключатель от Allen Bradley (FIRST Choice 2019), чтобы определять, когда через него проходит элемент питания? Я мало что знаю об этих датчиках, и мне было интересно, является ли этот тип вещей предполагаемым использованием фотопереключателя Аллена Брэдли или как реализовать его для frc 9.0003

РЕДАКТИРОВАТЬ: я думаю, что у меня есть датчик VisiSight 42JS https://ab. rockwellautomation.com/Sensors-Switches/Miniature-Photoelectric-Sensors/VisiSight-Photoelectric-Sensors

2 лайков

16 февраля 2020 г., 18:21

2

Можно, и моя команда начала работать с ними, чтобы попытаться реализовать. Затем мы решили, что нам понадобится несколько для разных мест расположения мячей в нашей системе. Найдя больше датчиков и просмотрев альтернативы, мы остановились на ЭТИХ от Amazon. Гораздо дешевле, и уже есть 3 провода, которые можно использовать с разъемом ШИМ для прямого подключения к RIO.
Когда мы использовали датчик AB, в Интернете была страница с инструкциями, на которой описывалось, какие провода должны использоваться в определенных случаях. Мы боялись, что в конечном итоге нам нужно будет брать напряжение из другого места, потому что я думаю, что для этого нужно 12 В, и его нельзя подать напрямую с контактов ШИМ RIO.

1 Нравится

Робинзонс 16 февраля 2020 г., 23:43

3

Одну из них (RightSight 42EF-D2MPAK-F4) мы использовали для обнаружения грузов в 2019 году.и не рекомендовал бы. Датчик сам по себе очень надежен, но его очень сложно подключить — вам нужно подключить его провода питания к VRM (или, я полагаю, к PDP), а сигнальный провод должен пройти через оптоизолятор или делитель напряжения, чтобы получить до напряжения, которое может понять RIO. В этом году мы используем разрывы луча Adafruit во всей нашей системе: они подключаются прямо к RIO, очень просты в подключении (соедините питание и землю с двух сторон и вставьте в разъем Dupont с сигнальным проводом) и стоят буквально по два доллара каждый.

Флэш 16 февраля 2020 г. , 23:45

4

Спасибо за ответы!

1 Нравится

16 февраля 2020 г., 23:49

5

Робинзонс:

они подключаются прямо к RIO

куда бы они подключались к RIO?

АлленГрегори IV 16 февраля 2020 г., 23:50

6

Флэш:

куда бы они подключались к RIO?

Цифровые порты ввода/вывода

Robinsonz 16 февраля 2020 г. , 23:50

7

Прямо в порты DIO. Красные провода (с обеих сторон) к 5В, черные провода (с обеих сторон) к земле, белый провод к сигнальному входу.

Флэш 16 февраля 2020 г., 23:52

8

ок, значит, Vs и Gs для двух разных датчиков должны быть соединены вместе и подключены к одному и тому же порту DIO?

Робинзонс 16 февраля 2020 г., 23:52

9

Точно.

Флэш 16 февраля 2020 г.
