Высота розеток евростандарт: Высота установки розеток и выключателей, стандарты и правила по ПУЭ

Содержание

Высота розеток от пола

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте ставить розетки и выключатели решать вам

Содержание статьи

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Монтаж и подключение интернет розеток описан тут.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных  электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Высота розеток на кухне для разной бытовой техники

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай».  Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.



В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками,  — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

Примерная высота розеток от пола в комнатах

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Высота установки розеток от пола, расположение выключателей и розеток в квартире

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться.  Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей.  Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться.  При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл.6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).



монтажные высоты выключателей и розеток

Рекомендации в отношении установки электроустановочных устройств

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся устройством утечки тока, то есть с устройствами дифавтомами, УЗО, что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

 На что обратить внимание при выборе розеток

Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна.  Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки. Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т. п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Высота установки розеток и выключателей

На какой высоте необходимо устанавливать розетки и выключатели?

Каждый человек, который собирается или уже делает ремонт в своем жилом помещении, может столкнуться с вопросом, на какой высоте устанавливать розетки? В данной статье мы рассмотрим стандартную высоту расположения розеток и выключателей, а также обратим внимание на правильность выбора розеток для тех или иных помещений.





Чаще всего принято использовать именно такие показатели при установке розеток:

- Розетки, которые используются редко. Такие варианты принято располагать и устанавливать на высоте примерно 20-30 сантиметров от пола. Именно при таком расстоянии они будут меньше всего видны. Такие розетки чаще всего используют для светильников, торшеров и других электрических приборов, которыми пользоваться будут достаточно редко. В таком случае такие выключатели можно немного скрыть, для того чтоб они не были видны в интерьере. А такое расстояние является самым удобным и в эстетическом плане тоже.



- Розетки, которые используются постоянно. В данном случае речь идет о таких розетках, которые будут использоваться ежедневно, например, для работы пылесоса, бритв, фена. Такие варианты лучше всего располагать на расстоянии 100-120 сантиметров от пола. Это удобная высота, поскольку вам не нужно будет постоянно наклоняться вниз и прикладывать больших усилий для того чтоб подключить тот или иной предмет в розетку.



Что касается мер безопасности, то для влажного помещения лучше всего приобретать варианты влагозащищенных розеток. Такие варианты используют для расположения в ванных комнатах. Также в целях безопасности можно рассматривать варианты со шторками и крышкой. Это убережет детей от удара током и немало важно, что такие конструкции имеют достаточно красивый внешний вид. Розетки такого вида принято устанавливать как в коридорах, так и в различных комнатах. Это в свою очередь будет гарантировать вам безопасность для ваших маленьких деток.



На каком расстоянии и как правильно устанавливать выключатели?

Самым распространенным и довольно оптимальным вариантом является расстояние примерно 90-100 сантиметров. Выключатели, таким образом, не будут сильно броско выглядеть на поверхности и каким-то образом портить интерьер. Также к ним не нужно тянуться, как высоким, так и низким людям, поскольку высота является удобной для всех.



При расположении розеток стоит обратить внимание на то, что их не желательно устанавливать слишком близко к газовым системам и водопроводам. Этот момент необходимо учитывать и при установке выключателей.



Выбрать и купить фирменные розетки и выключатели Вы сможете на этой странице.

Высота розеток - 115 фото размещения, правила монтажа и укладки провода

Планировки современных квартир предполагают разделение общей площади на отдельные функциональные зоны, в которых используются различные электроприборы и источники света. Для их исправного функционирования необходимо грамотно продумать систему электропроводки, количество и расположение разъемов и выключателей.

Начинающие мастера не всегда понимают, на какой высоте делать розетки. Между тем, от правильного подхода к этому вопросу зависит не только комфорт жильцов, но и их безопасность. Важно учитывать все нюансы: назначение помещения, рекомендации нормативных документов, размещение мебели и предметов интерьера.

Рекомендации отечественных стандартов

Как это ни странно, но однозначных требований по месту установки точек электропитания сегодня нет. Существуют некоторые правила, которые носят общий характер. Следовать им или нет, решает каждый владелец квартиры.

Правила устройства электроустановок (ПУЭ-7)

  • Розетки наравне с выключателями допускается размещать на расстоянии не ближе 0,6 м от двери ванной.
  • Минимальное расстояние от газопровода до любых устройств электропитания должно составлять 0,5 м.
  • Подъем выключателя над покрытием пола не должен превышать 1 м. Лучше всего производить установку таких устройств на той стене, где находится дверная коробка. При необходимости вынести выключатель на высоту более 1 м или под потолок прибегают к управлению шнуром.
  • В школах, детских садах или других местах пребывания детей выключатели располагают на уровне 1,8 м от пола.
  • Штепсельные розетки в местах нахождения детей должны быть защищены специальными ограждающими кожухами или экранами.

Впрочем, подобная неопределенность была не всегда. В СССР существовал ГОСТ с более жесткими требованиями:

  • Высота розетки от пола должна составлять 0,9 м.
  • Высота выключателя – не более 1,6 м.

Несмотря на устаревший и неприменимый на практике стандарт, такое расположение было весьма удобным. Выключатель находился на уровне глаз, а высота розетки исключала необходимость наклоняться для установки вилки. Прислоненная к стенам мебель не закрывала доступ к разъемам, что особенно ценно для небольших квартир.

Евростандарт: мифы и реальность

Во многих тематических статьях или на форумах можно встретить термин “евростандарт”. Это не совсем корректное понятие, так как в разных европейских странах действует своя нормативная база в части размещения розеток и выключателей.

Общепринятая высота розеток по евростандарту достигает 30-40 см от линии пола. Выключатели вынесены на высоту 0,8-1 м. Если подумать, то в таком расположении можно найти свои преимущества – отсутствуют висящие по стенам шнуры и кабели, проводка менее заметна. А невысокое размещение выключателей позволяет не приподнимать руки для включения и выключения света.

Учитывайте, что габарит евророзетки и расстояние между отверстиями под штыри больше, чем у отечественных аналогов. Импортные изделия рассчитаны на ток до 16 А, а наши – до 10 А. Поэтому совместно с евророзетками можно использовать более мощные электроприборы.

Как расположить розетки в жилых комнатах и ванной

Фото розеток в комнате, размещенные в интернете, помогают лучше понять, как правильно расставить мебель. Если в комнате есть двуспальная кровать, то источники электропитания выносят по обеим ее сторонам на расстоянии 0,3-0,9 м от напольного покрытия.

В случае целого гарнитура из кровати и прикроватных тумбочек розетка размещается с отступом от верха тумб на 15 см. То же касается и дивана. Для включения в сеть торшера удобно использовать разъем, расположенный на уровне 30 см от пола.

С ванной все немного сложнее. Несколько десятилетий назад розетка в ванной считалась не лучшим проектировочным решением. Но сегодня установка разъемов в помещениях с влажной средой просто необходима – от этого зависит работа стиральной машины, бойлера, фена, электробритвы и другой техники.

Практические советы

Для стиральной машины лучше оборудовать отдельно выделенную линию и монтировать розетку с встроенной системой защитного отключения. Устройство должно возвышаться над полом на величину 1 м.

Электроисточники, расположенные над столешницей или раковиной должны быть удалены от источника воды на 0,6 м.


Все розетки в ванной должны комплектоваться влагозащитными накладками, предотвращающими попадание брызг в изделие.

Вторая цифра в маркировке розетки должна быть не меньше 4. Она характеризует способность изделия сопротивляться действию влаги.

Проводка, подведенная к ванной комнате, должна быть скрытой в каналах – штробах. Только так соблюдаются правила безопасности при совершении водных процедур.

Фото розеток на оптимальной высоте


Также рекомендуем посетить:

Post Views: Статистика просмотров 554

Высота установки розеток и выключателей: стандарт и «евростандарт» | ENARGYS.

RU

Основными документами, обуславливающими стандарты монтажа электрической розетки, служат Правила Устройства Электроустановок (ПУЭ) в них отмечены некоторые требования, которых необходимо придерживаться при монтаже.

Так, выключатели освещения необходимо устанавливать на стене с той стороны от двери, где находится дверная ручка на высоте не более 1 м. В том случае, когда предусмотрено управление с помощью шнура, разрешено устанавливать выключатель наверху, практически под самым потолком.

Важным требованием считается выдерживание расстояний от розеток, выключателей и прочих элементов электрической проводки до газопроводов и газовой арматуры и вентилей, оно должно не быть менее 50 см.

Расположение розеток в ванных комнатах жилых помещений продиктовано правилами техники безопасности. Монтаж электрических элементов осуществляется в так называемой зоне 3, она начинается на расстоянии 60 см от ванны, дверей душевой кабины и от прочих сантехнических разводок.

Высота установки розеток и выключателей, «евростандарт»

Вместе с европейским ремонтом жилья, получило распространение расположение розеток и выключателей по «евростандарту».

Рис.№1. Общие расстояния установки элементов электропроводки согласно европейскому стандарту.

Согласно «евростандарту» розетки монтируются на расстоянии 30 см, а установка выключателей освещения нормируется 90 см от уровня пола.

Рис. №2. Расположение розеток и выключателей согласно требованиям европейского стандарта.

Эти требования продиктованы тем, что в случае установки розеток, высота 30 см позволяет максимально полно использовать длину проводов подключаемой бытовой техники, и предоставляет скрыть от посторонних глаз места подключения. Кроме того, расстояние 30 см дает возможность предохранить точки подключения от случайного воздействия воды или механических подключений.

В случае установки выключателя освещения, его расположение дает возможность максимально удобно производить отключения и включения осветительных приборов, даже не поднимая руки, или без излишнего поиска выключателя в темноте.

Высота установки розеток и выключателей согласно принятому в советское время стандарту расположения розеток и выключателей, которым пользуются да сих пор, предусматривает расположение выключателей на расстоянии 160 см. от пола. Розетки монтировались на высоте 90 см.

Рис.№3. Расположение выключателей и розеток согласно принятому в СССР стандарту.

Необходимо помнить, что все стандарты, согласно которым производится установка выключателей и розеток их уровень и высота подчиняются, прежде всего, правилам удобства и целесообразности. Это означает, что все цифровые значения являются средними, принятыми за основу, главные установочные параметры выбираются опытным путем в зависимости от вашего роста, от будущего расположения мебели и бытовых приборов и оборудования.

Высота установки розеток: привила и нормативы

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок.  Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Нормы установки для различных помещений

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

  1. Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.

    Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.
  2. В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.

    Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.
  3. В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.
  4. В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
  5. Высота установки в общественных зданиях должна быть не более 1 метра.
  6. Высота розеток на кухне имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
  7. Установка элемента электротехнической арматуры в ванной комнате также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.

    Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент  электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства подключения различных электрических приборов в спальне можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или  любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.


Другие розетки, которые монтируются в спальне, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

  1. Располагаются низко и не портят интерьер комнаты.
  2. Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

 Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Высота установки от напольных розеток, расположение выключателей и розеток в квартире

Понятно, что установка розеток и выключателей в помещении в большинстве случаев определяет степень комфорта. Не менее важно, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации. В этом случае не будет нарушено их функциональное назначение, внутренние особенности существующих в доме электроприборов. Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства.В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей. Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установка евростандарта, Гости или удобства

Установить розетки и выключатели по европейским стандартам, хорошая идея. Но при этом ограничивается общими требованиями, которые так удачно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.

По европейскому стандарту розетки устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола. К тому же в разных уголках нашей страны установленная стандартная высота может быть незначительной, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. что пока, что не существует набора европейских стандартов относительно высоты установки розеток и выключателей.

Правила электромонтажа, составленные требования в соответствии со стандартами МЭК, только что упомянутая о возможности установки розеток на удобном расстоянии от пола, что можно прочитать в гл.6.6.30 Правила электромонтажа.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования. Но это не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами.То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Отечественная электротехника гл.7.1.48-7.1.54).

высота установки выключателей и розеток

Рекомендации по установке электромонтажных устройств

Но применительно к советскому стандарту простота установки розеток и выключателей весьма сомнительна. Как показала практика, ранее используемый стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был для нас более подходящим, чем старый советский ГОСТ.

A Комфортные розетки и выключатели, устанавливаемые при входе в комнату, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста. Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.

Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования.Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.

Кроме того, большая площадь помещения, чтобы управлять его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей вводные выключатели. Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.

Идеальный вариант, установка выключателей и розеток

Поэтому наиболее подходящим вариантом является установка розеток с отключением устройства тока утечки, то есть с дифавтомами устройств, УЗО, что имеет непосредственное отношение к курильщикам с санузлами.В данном случае все электрические устройства, это касается как розеток, так и выключателей для бытовой техники, например, стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.

Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток.В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное использование.Это предусмотрено удобное средство, предполагающее, что при ремонте следует учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.

На что обращать внимание при выборе розетки

На какой высоте размещены выключатели и розетки. Какая высота установки розеток

Установка выключателей по Евростандарту.Этот вариант более современный и для некоторых более комфортный. По Евростандарту переключатели устанавливаются на расстоянии 90 см. С пола. Это позволяет, не поднимая руки или просто проходя, выключать и включать свет. Установка выключателей по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Не смотря ни на какие стандарты и не в ущерб безопасности.

Чтобы разобраться в этом вопросе подробнее, начнем с переключателей.

Возможны три варианта установки выключателей:

Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола. Для многих этот вариант был и остается наиболее подходящим. Во-первых, люди привыкли, что переключатель находится на уровне глаз, во-вторых, именно этот вариант является наиболее рациональным, когда в районе переключателя стоит невысокая мебель, не позволяющая выставить переключатель. переключатель ниже. Также немаловажным фактором является наличие детей, малыши любят играть со светом, а в таком варианте это невозможно.
Установить переключатели для Евростандарта . Этот вариант более современный и для некоторых более комфортный. По Евростандарту переключатели устанавливаются на расстоянии 90 см. С пола. Это позволяет, не поднимая руки или просто проходя, выключать и включать свет. По желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Не смотря ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

Розетки также можно устанавливать на разных участках от пола, но в этом случае наиболее рациональна установка розеток европейского стандарта, так как они устанавливаются на расстоянии 30 см. С пола. Он намного удобнее советского обычного обычного варианта, когда их устанавливали на расстоянии 90 см от пола, позволяет с комфортом пользоваться бытовой техникой и скрывать провода. Но здесь нужно помнить о предназначении помещения, в котором устанавливаются розетки, так как, например, на кухне провода иногда необходимы над столом, где техника используется напрямую.

И несколько слов о технической части темы установки розеток, все мы используем розетки ЕС, так как те розетки, которые стояли в недавнем прошлом, не позволяют использовать большую часть бытовой техники. Есть такое понятие, как переходники, но до их применения далеко, так как это может привести к возгоранию. В розетках Евростандарта диаметр штифтов на 0,8 мм больше, чем у отечественных. Расстояние между ними тоже разное. Сила тока в евро - 10 А или 16 А, в быту - 6.3 А или 10 А. Т. Е. В этом случае установка розеток европейского стандарта дает большие возможности для использования бытовой техники.

Розетки монтажные евростандарт

Установка розеток по Евростандарту включает в себя передачу многих предметов, которые по некоторым мнениям лучше соблюдать и выполнять аккуратно, письменно. Ведь все объяснения от руководства собственной проводки относятся к Евростандарту, который выполняет функцию вашего Спасителя.

Несмотря на популярные утверждения о правильности всех изменений европейского стандарта, об отлаженной системе, которой следует придерживаться, установка розеток по европейскому стандарту может выглядеть по-разному. Главное правило - розетку нужно устанавливать через двадцать - тридцать см. Из пола можно выбрать как внешнюю, так и внутреннюю розетку, особой разницы за исключением удобства использования - нет. По тому же европейскому стандарту выключатели должны находиться на высоте 90 см. Но следует помнить, что европейский стандарт не всегда применим к повседневной жизни, свою роль играет собственный комфорт и удобство использования. В этом случае розетку можно ставить исходя из ваших будущих намерений, ведь всегда в чем-то есть потребность, просто установить розетку, не зная, для чего она будет, невозможно.
Когда западная бытовая техника появилась в странах постсоветского пространства, население столкнулось с проблемой подключения этих устройств к нашим бытовым розеткам.Для бесперебойной работы зарубежной бытовой техники и безопасности необходимо было установить розетки по европейскому стандарту. Введенные в практику адаптеры сами по себе не оправдали себя из-за пожарной безопасности, они стали источниками возгораний не только устройств, но и вокруг них, что угрожало жизни владельцев бытовой техники.

Установка розеток по Евростандарту выполняется с учетом требований безопасности для современной бытовой техники, включая выбор оптимальной высоты розеток и так далее.

В пломбах евро диаметр штифтов на 0,8 мм больше, чем в отечественных. Еще и расстояние между штырями. Сила тока в евро - 10 или 16 А, в быту - 6,3 или 10 А. Из этого следует, что установка розеток по Евростандарту позволяет одновременно использовать большое количество электроприборов.

Выход для установки стандартов и стандартов, переключатель

Нет единого стандарта или стандарта на установку розеток. Есть так называемый Евростандарт.По этим правилам разницы в том, какую розетку устанавливать (внешнюю или внутреннюю), нет. Это имеет важное значение для безопасности и комфорта эксплуатации. Так, по Евростандарту розетки устанавливают на расстоянии 20-30 сантиметров от пола, а выключатели в комнате - 90 см от пола, на кухне - 110 см.

евро несколько отличаются от бытовых аппаратов. Диаметр штифтов и расстояние между ними в Евросети больше. Сила тока тоже больше, почти вдвое: евро - 10-16 А, внутреннее - 6.3-10 А. Поэтому установка розетки-выключателя по Евростандарту более выгодна, т. к. позволяет подключать несколько устройств одновременно.

В России был еще вариант установки розеток и выключателей в России. 160 см. Высота от пола - советский стандарт размещения. Многие до сих пор считают это самым удобным. Выключатель находится на виду у глаз, позволяет установить ряд мебели, которая не будет его закрывать, а также безопасен для детей, любящих «щелкающие» клавиши.
Можно выбрать более оригинальные американские стандартные установки розеток. В нем предусмотрена не только высота от пола (раковина или кухонный стол) в 30,5-41 см, но и определенное расстояние между розетками в комнате 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разные стены

Для разметки розетки ее контур выжигают на стене. При работе с бетоном отверстие под павильон продырявалось перфоратором с алмазной коронкой. Подроттор может иметь разную форму: круглую или квадратную.Для бетонных монолитных стен Существуют также монтажные коробки. Для закрепления косточек в стене используется гипсовый клей, обыкновенная штукатурка или строительный гипс.

Блок в погружении крепится скользящими ножками или винтами. Сверху прикреплен пластиковый футляр.

В стене из гипсокартона также можно установить розетку или выключатель. В этом случае отверстие вырезается специальным инструментом.

Для установки розетки в гипсокартон используйте еще одну насадку для дырокола.Процесс несколько отличается от установки розетки в бетоне или кирпиче. Все дырки в гипсокартоне проделываем заранее. К месту расположения отверстий протягивают трос, который выводят в подготовленные отверстия. Прорывы для пустотелых поверхностей, например из гипсокартона, имеют особые ступеньки. Они держат розетку на листе.

Устанавливать розетки-выключатели при открытой электропроводке электрики все реже, так как они портят внешний вид помещения. Намного приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
Требования к современным розеткам и установке:

При установке розетки или выключателя нельзя настроить порядок подключения контактов. Особенно важно помнить, когда подключена трехконтактная розетка с заземляющим контактом.
Кроме того, что высота установки не нормируется единым стандартом, не нормируется высота розеток, предназначенных для кондиционеров и других устройств с заземляющим контактом.
Розетки устанавливаются с расчетом силы тока на 6 А, одно дело 10 м2 площади - по комнатам, на кухне любой площади - две розетки.
Установить розетку в ванной комнате можно только на расстоянии 0,6 м от ванной комнаты, а также при соблюдении следующих условий: используются водонепроницаемые розетки, они подключены к источнику питания BSNN или ZNN или защищены .
Нельзя устанавливать розетки в ванной под раковиной или над ней. Выбирать нужно такую ​​схему разводки, при которой будет исключена перегрузка в сети, т.е. важно защитить от токовых перегрузок, иначе главный предохранитель не справится и произойдет короткое замыкание устройства.
Контактная вилка с розеткой не должна «разряжаться». Надежный контакт не нагреет разъем и не приведет к возгоранию или повреждению кабеля.
Режущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновений.
Некоторые современные розетки защищены от неправильного подключения, когда нельзя вставить в розетку только один контактный штырь.

Среди комплекса электромонтажных работ установка розетки, выключателя - одна из самых простых, но это не значит, что это нужно делать чем-либо, без соблюдения определенных правил.

Обработано

Если строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнетесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнить монтаж электропроводки заново, продумав детали расположения коммутационных устройств. При этом возникнут вполне закономерные вопросы - какой высоты должны быть напольные розетки, где устанавливаются выключатели?

Основные опции

Нет такого понятия, как официально принятые стандарты.Есть только рекомендации и требования, как установить розетки и выключатели относительно коммуникаций (газ, вода, трубы отопления). В остальном, главное, чтобы эксплуатация электрооборудования была удобной и безопасной.

Будете ли вы ставить коммутационные аппараты самостоятельно или обращаться за помощью к профессиональному электрику, имейте в виду, что есть два наиболее распространенных варианта, на какой высоте от пола их можно монтировать:

  • установка розеток и выключателей по т.н. «Евростандарту»;
  • Советская монтажная система.

Все эти понятия условны, на самом деле европейских стандартов и советских систем не существует, просто так удобнее различать и определять, какой должна быть высота установки розеток и выключателей.

Первый вариант появился сравнительно недавно, когда на постсоветском пространстве стало модно проводить ремонтные работы в домах и офисах и называть это «ремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть как хорошие и качественные, так и не очень.

Но так уж сложилось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что был не очень, отождествлялся со всем советским и заслужил соответствующее название.

Вариант

«Евро» предполагает, что высота розеток в полу составляет 0,3 м, а выключателя - 0,9 м. По советским меркам выключатель монтировался на уровне плеч и средней головы человека (1,6–1,7 м), а розетки - на 0,9–1 м от пола.

Вариант расположения Розетки для ТВ-видео:

Сказать, какой из этих двух вариантов предпочтительнее, невозможно, все чисто индивидуально. В «Евро» вариант управления освещением. Не нужно поднимать руку для включения переключателя, он находится на комфортном уровне опущенной человеческой ладони. Кроме того, такой автомат переключения может включать - выключить ребенка.

Расположение выключателя на расстоянии 1,6–1,7 м выгодно при необходимости установки какой-либо мебели (шкаф, книжный старт, холодильник).

«ЕВРО» Розетка, расположенная почти в самом полу, опасна для маленького ребенка, который только научился ползать, и удивляет всех, кто попадался ему на глаза. В этом случае, конечно, предпочтительно монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, например телевизор, компьютер или музыкальный центр, то их лучше монтировать как можно ближе к полу, чтобы провода не протягивались насквозь. всю стену и не портить внешний вид помещения.

Общие требования и правила

Электрики имеют основной нормативный документ - Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда качество монтажа электропроводки ложится на их совесть.

нажмите для увеличения

Правилами для этого и созданы, чтобы руководствоваться, поэтому мы дадим вам основные рекомендации, какие разные комнаты нужно от этажа от пола до розетки или выключателя:

  • В помещениях хозяйственного или хозяйственного назначения высота смонтированных розеток в полу находится в пределах 0.8-1 мес. Его можно увеличить до 1,5 м, если подводить провода сверху.
  • Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб было больше 0,5 м.
  • В жилых и офисных помещениях высота розеток в полу должна быть такой, чтобы можно было удобно подключать электроприборы. Все зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше 1 м от пола не рекомендуется.

Можно устанавливать розетки на специальные цоколи из негорючих горючих материалов.

  • Монтажная высота выключателей варьируется от 0,8 до 1,7 м. Крепить их на стены рекомендуется с той стороны, где расположены дверные ручки. Если осветительные приборы управляются шнурами, то для них разрешены выключатели под потолком.

  • В помещениях, где постоянно находятся дети, высота установки розеток и выключателей регулируется числом не менее 1.8 м от уровня пола. Чрезвычайно важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая, выдернув вилку из розетки, закроет розетку.
  • Запрещается установка розеток в санузлах и душевых Ban, в саунах и прачечных. Допускается их установка только в санузлах квартир и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в Зоне 3 (разделение санузлов на зоны будет рассмотрено ниже.Розетки в ванных комнатах нужно устанавливать не ближе 0,6 м от душевых дверей.

В последнее время широкое распространение получила установка уличных моделей, питание к ним осуществляется в специальных плинтусах (кабельных каналах). Они очень хороши в плане дизайна (их практически не видно), но при влажной уборке помещения необходимо соблюдать осторожность, чтобы в них не попадала вода.

В наших жилых домах есть комнаты, которые заслуживают отдельного разговора об обстановке в них.Это кухня, набитая огромным количеством разнообразной бытовой техники, и ванная комната, представляющая собой опасное с точки зрения сырости помещение, повышенное значение. Об этом помещении поговорим еще немного.

Кухня

Главное условие, чтобы на кухне установлен электрический элемент - он не должен быть ближе 0,6 м к трубам водопровода И мойки. То же самое и с газовыми трубами и плитами, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0.5 мес.

О дизайне розеток на кухню на видео:

Вообще с электропроводкой кухни дело обстоит сложнее всего. Во-первых, много коммуникаций - отопление, водопровод, канализация, газ. Во-вторых, бытовая техника требует отдельного питания на кухне гораздо больше, чем в любых других помещениях (стиральная машина, водонагреватель, варочная панель, электрическая духовка). При этом монтировать розетки нужно таким образом, чтобы к ним всегда был открытый доступ.

На кухнях установку данных коммутационных аппаратов лучше выполнять на трех уровнях от пола:

  • Первый уровень (или ниже) - 0.15-0,20 м. На этом уровне монтируются розетки для электроприборов, требующих постоянного или длительного подключения к сети (стиральная машина, посудомоечная машина, холодильник, электроплита, измельчитель мусора).
  • Второй уровень (или средний) 1,0-1,2 м. На этой высоте делают переключатели элементов освещения и розетки для бытовой техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, пекарня, кофеварка, мультиварка и т. Д.). Выбирайте более точное расстояние в зависимости от конфигурации мебели на кухне.

Для изготовления вилок бытовой техники ее удобно включать, расположив розетки чуть выше столешницы.

  • Третий уровень (или верхний) - 2,0-2,5 м. В розетки, расположенные на такой высоте, подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутирующие аппараты, ни идущие к ним шнуры, интерьер кухни не испортят, ведь за мебелью (навесными шкафами) их практически не видно.

Розетки разрешается размещать под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не потревожив распространенный вид.

Минимальное расстояние от пола до розетки должно быть не менее 0,1 м, иначе при влажной уборке (мытье пола) в нее может попасть вода.

Ванная

Помещение условно разделено на несколько зон:

  • Зона 0 (внутренняя часть самой ванны или душевого поддона).
  • Зона 1 (внешняя вертикальная поверхность санузла).
  • Зона 2 (это по сути зона 1, увеличенная на 0,6 м).
  • Зона 3 (остальная ванная).

Розетки можно устанавливать только в Зоне 3. Даже если вы хотите установить их возле зеркала, чтобы было удобно пользоваться феном, электробритвой или машинкой для стрижки волос, делать это категорически нельзя (если зеркало не входит в зону 3). Кроме того, розетки должны быть со степенью защиты IP44, с учетом того, что влажность в ванной постоянно улучшается.

  1. Розетку для подключения стиральной машины можно установить на уровне от 0,3 до 1,0 м.
  2. Дополнительно для подключения мелких бытовых электроприборов установите розетки на высоте 1,1-1,2 м.
  3. Для подключения котла выключатель лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже 0,15 м от пола запрещается. Это связано с привычной ситуацией, когда забыли повернуть водопроводный кран или сломалась бытовая техника, в результате чего произошло наводнение.

Попадание воды в коммутационные аппараты недопустимо!

Вите о расположении розеток и выключателей на видео:

Выключатели, как правило, размещают вне ванных комнат.

Как видите, при размещении сокетов строгих правил не существует. Есть только полезные советы, рекомендации и индивидуальные требования. Учитывать их необходимо при планировании мест установки коммутационных аппаратов.

Выключатели и розетки - необходимые предметы в каждой комнате.Они позволяют управлять освещением и подключать электрические устройства к сети, поэтому их расположение должно быть максимально удобным. Однако многие забыли, что эти элементы являются выводами проводов под напряжением. Поэтому их расположение должно быть максимально комфортным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Один из самых надежных - Евростандарт, который повсеместно применяется в Европе.

Стандарты на выключатели

Единой нормы расположения выключателей и розеток нет. Вместо них существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитают ставить эти элементы только исходя из собственных предпочтений, игнорируя рекомендации и технику безопасности. Это приводит к повреждению сети, что может способствовать возгоранию.

Что касается выключателей, то есть три варианта их установки:

  • Советский;
  • Евростандарт;
  • Установка фильтра.

Первый способ - полное соблюдение правил, установленных в советское время. Дело в том, что переключатели расположены на высоте 160 см от пола. Такая установка имеет ряд преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в размещении мебели.

Еще одно преимущество - защита от детей. До таких элементов ребенок просто не дотягивается, что обеспечивает его сохранность. Однако постепенно спрос на советский метод падает, и используются только люди, которые к нему привыкли.

Евростандарт несколько отличается от предыдущей версии. Он самый современный и комфортный. При его использовании переключатели располагаются на высоте 90 см от пола. Плюсов у такого метода тоже несколько: нет необходимости поднимать руки и элемент размещается на общем фоне комнаты.

Последний вариант предполагает установку по желанию клиента. При этом не соблюдаются нормы высоты, но основные правила и правила монтажа соблюдаются.Фристайл часто используется в помещениях, где оба стандарта просто не подходят.

Стандарты для розеток

Розетки также имеют свои стандарты для монтажа. Хотя они немного отличаются от тех, что используются для переключателей, здесь тоже есть существенные отличия. Варианты установки все одинаковые, советские, европейские и бесплатные.

Советский стандарт розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, потому что он приводил к большой путанице проводов, заметной из любой точки комнаты.Кроме того, объемные пробки легко засоряют жильцов, что может привести к обрыву элемента или поломке устройства.

Европейская версия здесь намного лучше. Рекомендуется устанавливать розетки на высоте 30 сантиметров. Это позволяет спрятать провода для мебели и практически не замечать их. Для удобства на старом стандарте можно сделать 1 розетку для подключения зарядного устройства и тд.

Установка фильтров здесь производится по тем же стандартам, что и раньше. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно! Евростандарт использует и другие типы розеток. У них более широкие выемки для заглушек. Советские розетки практически не используются, потому что современные устройства не рассчитаны.

Рекомендации по расположению розеток и выключателей

Как упоминалось ранее, евростандарт используется повсеместно в Европе. Это более удобно, и его безопасность высока. Однако устанавливать на него элементы не обязательно, поскольку этот параметр можно регулировать в соответствии с его требованиями.

Низкое расположение розеток и выключателей довольно удобно. Это позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. К тому же это выглядит эстетично и красиво. Проволочные балки больше не портят общий вид помещения.

Однако расположение этих элементов в помещении не регламентируется. По этому поводу есть несколько рекомендаций:

  • Устанавливайте переключатели на высоте руки.
  • Свет должен быть включен возле входа в комнату.
  • В больших помещениях можно установить несколько выключателей.

Не всегда рост человека соответствует среднему. Поэтому стоит отрегулировать высоту крепления по положению руки, что упростит дальнейшую жизнь. К тому же расположение таких элементов должно быть удобным для человека. Он должен иметь возможность быстро включать свет при возвращении домой или входе в комнату.В спальне есть смысл установить возле кровати повторяющиеся элементы, чтобы не вставать перед сном.

Требования к местоположению могут различаться в зависимости от типа комнаты. Особенно это касается кухни и ванной. Стоит помнить, что существует опасность попадания жидкости на провода, которая может замкнуть цепь и привести к травмам. Поэтому важно особенно внимательно относиться к этому вопросу.

В ванной не приветствуется установка розеток по Евростандарту.Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте 90 сантиметров, что соответствует советским стандартам. При этом весь корпус должен быть выполнен из пластика и иметь хорошую теплоизоляцию.

Важно! Существуют специальные типы корпусов, подходящие для использования в помещениях с повышенной влажностью. Их использование в ванной желательно.

На кухне рекомендации аналогичны, но немного по другой причине.Высокое расположение розеток здесь приветствуется как кухонной мебелью, так и регулярным использованием различных устройств. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели 90 сантиметров. Это сделает их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала нужно обесточить сеть и провести подготовительные работы. Среди них - приобретение элемента и уборка рабочего места.Для дальнейшей работы вам потребуются следующие инструменты:

А так же корпус и балясина. Подроте называется компонент, служащий основой для внутренней части розетки. Корпус используется для подключения проводов и дальнейшей эксплуатации элемента.

Процесс состоит из нескольких этапов:

  • Подметание проводов;
  • Установка травления;
  • Провода соединительные;
  • Крепление корпуса.

Для начала нужно очистить провода от выхода, предварительно запущенные в оппозицию.Необходимо оставить голые 8 миллиметров, необходимые для подключения. Рядом в стене монтируется отверстие.

После этих этапов сокет запускается. Металлическая часть подключается к сети, заплавляется в отверстия, соответствующие цвету провода. Если цветовой разметки нет, то нужно выяснить правильное расположение проводов и найти фазу.

Важно! После этих этапов необходимо аккуратно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к искрам.

После этого устанавливается розетка, монтируется пластиковый корпус. Включается электричество, конструкция проверена на работоспособность.

Обязательные требования к размещению

Независимо от высоты и стандарта необходимо соблюдать основные требования к месту. Они необходимы для безопасности арендаторов, защищая их от множества рисков.

Среди основных требований к локации отметим:

  1. Удаление от труб отопления и газоснабжения на полметра;
  2. Снятие с проемов и рам на 10 сантиметров;
  3. Удаление стирки за метр;
  4. Снятие под углом 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, важно располагать розетку на определенном расстоянии от таких конструкций.

Также важно учитывать наличие таких элементов. Часто выключатель стоит на мебели или на большом расстоянии от двери, из-за чего это неудобно. Эти расчеты следует провести заранее.

Все эти советы позволят правильно установить розетки и выключатели.А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Сам процесс подключения таких элементов к сети описан здесь:

Сегодня высота, на которую устанавливаются розетки и выключатели, не имеет четкого регламента. То же касается и их количества в одной комнате. В результате нередко бывают помещения, где они расположены в архаичном порядке и часто в труднодоступных местах. В рамках этого материала мы постараемся разобраться, как правильно установить розетки и выключатели, чтобы они всегда были в наличии.

Стандарты установки розеток и выключателей

Как было сказано ранее, никаких стандартов или правил установки розеток и выключателей нет. «Евростандарт» - это не больше условного , потому что здесь важна только безопасность и удобство использования. Это подтверждается Сводом правил проектирования жилых и общественных зданий (СП 31-110-2003), последняя редакция которого вышла в 2003 году, и Правилами устройства электроустановок, подготовленными со всеми стандартами IEC. норм, ведь монтаж электропроводки должен основываться на этих рекомендациях.Из первого следуйте правилам установки: выключатели

  • необходимо разместить сбоку от дверной ручки на высоте 1 м от пола;
  • расстояние от пола до розетки также должно быть 100 см, при этом ее расположение не имеет значения.

Выдержки из правил устройства электроустановок

  • переключатели необходимо размещать аналогично инструкции из предыдущего документа, т.е. возле дверной ручки на расстоянии 1 м от пола;

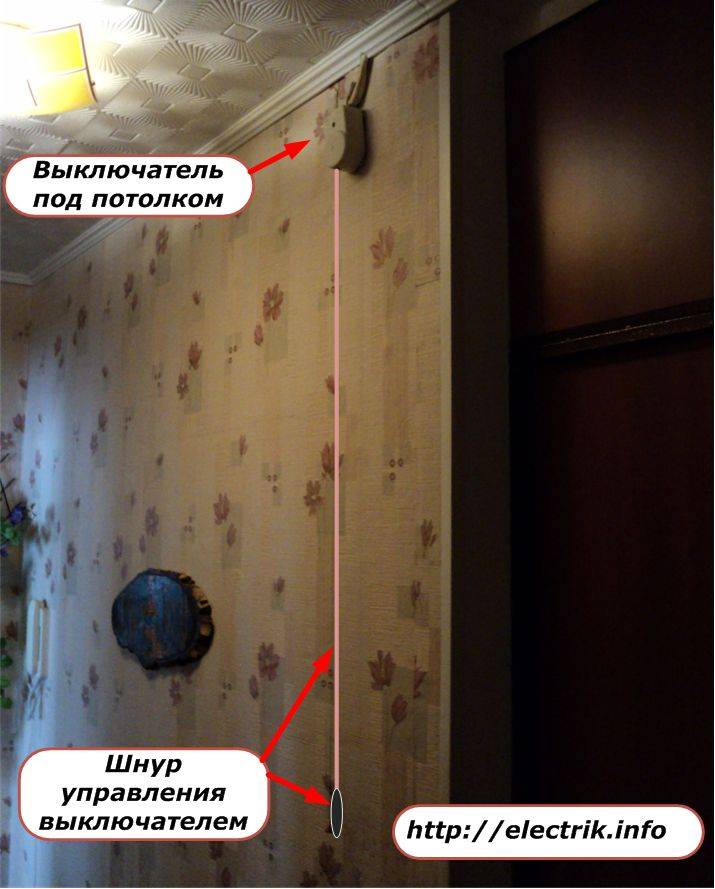

  • выключатель можно также разместить под потолком, при наличии шнура включения, опустить до рекомендуемого уровня;
  • на кухне все розетки должны находиться на расстоянии не менее полуметра от газопровода и достаточно высоко на полу;
  • В ванных комнатах электрические узлы следует устанавливать на расстоянии 60 см от сантехнического оборудования и на таком же расстоянии от пола.

Евророзет существенно отличается от нашей продукции . Диаметр штырей и расстояние между ними в такой розетке несколько больше. Еще и сила тока: у евро - 10-16а, а у отечественного раза в два меньше - 6-10а. Поэтому первый намного выгоднее, так как к нему можно подключить несколько устройств.

Установка электрических узлов в доме

Чтобы вы поняли - розетки и выключатели в доме можно расположить двумя способами.Это т. Н. Еврострайт и старые добрые, многим знакомые, советские стандарты. Рассмотрим каждую подробнее.

По Евростандарту розетки должны быть на расстоянии 30 см от пола , а выключатели - 90 см. Но на самом деле такой стандартизации никогда не существовало, и эта концепция вошла в нашу жизнь с обновлениями. Соответственно, у него есть и положительная, и отрицательная сторона:

  • розетка не «бросается в глаза» и ничему не мешает, а переключатель находится на уровне опущенной руки (90 см от пола) и его можно включить, даже не глядя и без приложения любые усилия - это плюс;
  • для того, чтобы вставить вилку в розетку, нужно будет отогнуть, а для того, чтобы нажать на выключатель, честно говоря, это не должно быть честно - это минус.

Что касается советских стандартов, то в последнее время мнения о них разделились. Одни считают их более удобными, другие - нет, но в последнее время количество последних росло. Напомним, тогда розетка была взята на высоте 90 см, а выключатели - на уровне головы человека, то есть 160 см. Как и в предыдущем случае, у есть свои плюсы и минусы:

  • розеткой пользоваться гораздо удобнее, так как к ней не надо прислоняться, а переключатель расположен на уровне глаза и не дает не мешать размещению мебели - это плюс;
  • постоянно свисают шнуры питания от приборов и нужно поднять руку, чтобы включить свет и найти тумблер - это минус.

Выше мы уже говорили, что высота установки розеток и выключателей по «советскому» стандарту с точки зрения удобства давно признана многими сомнительной. Пресловутый Евростандарт стал отдавать больше преференций. Возьмем, допустим, такие же розетки, а точнее их блок. Он не будет так бросаться в глаза, как куча розеток с «тройниками» и шнурами.

То же самое относится к обоим выключателям, которые расположены у входа в комнату, на уровне опущенной руки человека, на высоте 90 см от пола .Таким образом, можно будет быстро найти при входе в темную комнату. А в помещениях с большей длиной имеет смысл установить два проходных переключателя на разных концах.

Выключатели и розетки, не имеющие защиты от протечек «на землю» (УЗО, ДИФАВТОМАТА), не рекомендуется устанавливать в туалетах и ​​ванных комнатах. То же касается и розетки для стиральной машины.

Как их установить?

Перед тем, как установить розетку или выключатель, на стене следует обвести их контур.Если он бетонный, отверстие проделывается перфоратором с алмазной коронкой. Подроттор может быть как круглым, так и квадратным. В готовые отверстия вставляются специальные установочные коробки. Для их крепления используется строительный гипс, штукатурка или гипсовый клей . Ящик крепится с помощью выдвижных ножек или саморезов, а затем на него одевается пластиковый футляр.

Монтаж в стене из гипсокартона несколько иной, другой необходимый набор инструментов. В листах гипсокартона заранее проделываются все отверстия, куда будет проводиться кабель.Для крепления розеток и выключателей используются специальные ножки, которые должны удерживать их на листе.

Что касается монтажа с открытой проводкой, то такие случаи крайне редки и в основном так крепятся только временно (например, при ремонте), так как провода влияют на интерьер. Согласитесь, гораздо приятнее смотреть на красивую стену, где все аккуратно и эстетично.

Если вы хотите установить проводку и подключить розетки с выключателем самостоятельно без привлечения сторонней помощи, то следует придерживаться приведенных выше советов и ряда правил, которые позволят вам выполнять все работы без проблем и, самое главное главное, безопасно:

Подведем итоги

Итак, что мы узнали сегодня? Пожалуй, самым главным будет то, что четких стандартов или гостей , касающихся размещения розеток, выключателей и проводки, нет, но есть ряд рекомендаций, которые необходимо соблюдать в первую очередь из соображений безопасности.Но количество устройств с выключателями должно быть таким, чтобы работа бытовых и осветительных приборов проходила максимально удобно, что следует учитывать при составлении проекта.

Правильное размещение розеток очень важно для повышения надежности, повышения степени комфорта и правильного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются вполне резонным вопросом: «На какой высоте от пола делать розетку?».Сегодня мы постараемся осмыслить ответ на этот вопрос, предоставив вам всю необходимую информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодежь стремится к более современному «европейскому стандарту», ​​чтобы идти в ногу с последними тенденциями моды. Старая гвардия предпочитает «Советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Надо сразу поменять, что нет «европейского стандарта».Есть лишь небольшой список ограничений, которые существуют исключительно для обеспечения пожарной безопасности.

В СССР розетки размещали на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот метод может составить конкуренцию так называемому «Евростандарту», ​​поскольку имеет множество преимуществ:

  • Маленькие дети не могут получить доступ к розетке, так как она находится на довольно большой высоте;
  • Такое расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других устройств, не требующих постоянного включения в сеть;
  • Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по Евростандарту

Этот метод набирает все большую популярность на постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

  • Благодаря достаточно низкому расположению розетки не мешают свободному перемещению по комнате;
  • Внешний вид помещения не портится повсюду «свисающими» проводами от электроприборов.


Правила устройства электроустановок (ПУЭ)

ПУУ регулирует размещение розеток следующим образом:

  • Устанавливать розетки в санузле квартиры или гостиничного номера можно, но только с устройством защитного отключения (УЗО) или разделительным трансформатором;
  • Розетка не должна располагаться ближе 0.6 м до двери душевой кабины;
  • Каждая группа розеток, которая находится в квартире, должна иметь Узо;
  • Запрещается установка электрооборудования ближе 0,5 м от газовой установки;
  • Запрещено размещать в банях и саунах.


СП и ГОСТ

Правильное размещение розетки следует из следующих правил:

  • Одна розетка устанавливается на каждые 4 м периметра жилого помещения;
  • Владелец частной или однокомнатной квартиры определяет, сколько розеток необходимо установить;
  • Одна розетка размещается на каждые 10 квадратных метров.М. Площадь коридора (выключатели лучше устанавливать на обоих концах коридора).

Нет четких правил, на какой высоте следует устанавливать кухню. Но есть некий стандарт, который сформирован на основе типовых размеров мебели для кухни. Согласно этому стандарту розетка размещается на трех уровнях.

Первый уровень. Стандартная высота Размещение на кухне - 10-15 см от пола.Отлично подходит для различных электроприборов, таких как: посудомоечная машина, холодильник, электрическая плита и так далее.

Второй уровень. Розетки для переносных электроприборов: чайник, микроволновая печь, блендер и др. Необходима для них высота от 110 до 130 см.

Третий уровень. Для него характерно размещение розеток на высоте 200-250 см. Для удобного доступа к ним может потребоваться табурет.

Санузел - это место, практически постоянно с повышенной влажностью.Поэтому для максимальной безопасности необходимо установить электрическую розетку вместе с крышкой для защиты от брызг. Минимальная высота розетки - 15 см, чтобы вода не попадала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных устройств можно использовать такие параметры высоты:

  • Для фена, бритвы и других небольших электроприборов рекомендуется устанавливать розетку на высоте 1.1 м;
  • Стиральная машина - 1 м;
  • Водонагреватель - 1,8 м.

В спальне с двух сторон возле двухспальной кровати установлены розетки для подключения электроприборов к сети, не вставая с места. Также рекомендуется разместить переключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которой должен свободно выходить в любом направлении. Возле стола розетки для компьютера или другой техники.


В условиях других помещений

Все зависит от фантазии хозяина. Количество розеток рассчитывается таким образом, чтобы хватило на всю технику, которая будет в этом помещении. Но лучше использовать несколько уровней: первый и второй, чтобы было удобно пользоваться всеми электроприборами.

Электрические пломбы устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом.Остальные параметры размещения зависят от вашего удобства.

Собственный стандарт

Если возникла идея, лучше легко установить розетку, фото этого расположения розетки лучше посмотреть в интернете. Это убережет от возможных проблем.

Расставить торговые точки дома вы можете по своему усмотрению, но соблюдая правила, описанные выше. Следовательно, нет необходимости вводить какие-либо стандарты.Вы можете размещать розетки исходя из собственной простоты использования.

Необходимо выбрать такое жилье, которое позволит без проблем пользоваться различными электроприборами. Например, максимально удобное размещение прикроватных розеток - 70 см. На такой высоте пользоваться гаджетом, подключенным к сети, вполне комфортно.

Розетки для телевизора лучше располагать ближе к полу, за телевизором, чтобы провода не мешали перемещению.Вам нужно удобное расположение, чтобы не использовать удлинители.

Заключение

Ключевое значение при выборе места расположения розеток - безопасность и комфорт. Следуя этим двум факторам, вы легко можете упростить себе жизнь. Не пренебрегайте этим. Удачи.


Фото оптимального размещения розеток по высоте

Высота установки выключателей и розеток по евростандарту

Установить розетку или выключатель не так уж и сложно - с их расположением определиться сложнее, потому что перемещение и демонтаж при уже выполненном ремонте будет намного сложнее.

Евростандарт в установке розеток и выключателей

При ремонте помещения возникает следующий вопрос: высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как европейский стандарт. Для некоторых пользователей это не только современно, но и удобно.

При этом расстояние от пола не может превышать 90 см. Если принять во внимание средний рост взрослого человека, проходя мимо такого устройства, вы легко сможете его включить или выключить, просто подняв на него руку, вы сделаете это. не нужно ни сгибать, ни вытаскивать.Но это не значит, что такая высота установки розеток и выключателей (евростандарт) - единственно правильное решение. Разместите тот или иной прибор на любом удобном для пользователя уровне и месте, соблюдая меры безопасности.

Установка выключателей

При установке выключателя используются три основных метода.

- Распространенный в советское время, когда высота установки выключателей и розеток составляла около 160 см от пола. Пользователи привыкли, что выключатель располагается на уровне глаз, это рациональный подход, когда в комнате мало мебели.

Это также защита от маленьких детей, которые любят их нажимать. В этом случае такое баловство исключено.

- Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, потому что, проходя мимо, вы легко можете взять руку и сжать ее.

- Установка в удобном для пользователя месте. В дизайне и интерьере есть нестандартные решения, не позволяющие расположить выключатель по общепринятым стандартам.Поэтому при отсутствии претензий к безопасности устройство можно установить где угодно.

Установка розеток

- Советский подход. В этом варианте высота розеток от пола не менее 90 см.

- Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола - 30 см. В то же время такой вариант более комфортный, так как удобнее подключать технику и скрывать ее провода.

Выбирая вариант установки, помните о назначении помещения и о том, какие устройства будут подключены.Итак, на кухне размещать розетки в полу будет неправильно, ведь вся техника располагается на уровне стола. Поэтому розетку удобнее использовать на одном уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современное устройство. Лучше выбирать блоки европейского стандарта, тогда не будет необходимости в переходниках, что может привести к падению напряжения и возгоранию.

Отличия розеток европейского стандарта и советского - в диаметре выводов, у «европейцев» они больше на 0.8 мм. Также различное расстояние между ними. Естественно ток тоже другой. Только советские имеют диапазон от 6,3 до 10 А, а европейские - от 10 до 16 А, что увеличивает возможность использования разной техники.

Рекомендации по установке

Пользователи отмечают существенное отличие удобства «советской» установки от европейского стандарта в пользу последнего.

- Установить розетку или выключатель, конечно, не забывая при этом о технике безопасности, пользоваться им будет удобно и комфортно.Розетки в полу будут целесообразным решением только в необходимом для этого месте.

- В помещениях с большой площадью следует устанавливать несколько переключателей, чтобы обеспечить максимальный комфорт передвижения в темноте.

- Будьте внимательны при установке розеток в водопроводе. Они должны быть снабжены специальным устройством, защищающим от утечки токов, то есть должны быть заземлены. Розетку (например, для стиральной машины) желательно выносить из комнаты.

- Не меньшего внимания заслуживают и розетки на кухне, особенно в том месте, где собрана большая коллекция бытовой техники. Монтировать розетки при этом нужно на 5-10 см выше столешницы.

- Не мешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что вам потребуется подключить пару дополнительных устройств одновременно.

- Количество выключателей и розеток в доме следует принимать достаточным для комфортного использования электроприборов и освещения.

Розетки на кухню. Общие правила

Высота установки выключателей и розеток на кухне - отдельная тема, так как там повышенная влажность и риск затопления.

- У рабочего стола высота розеток от пола 10 см.

- Розетки для встраиваемой техники монтируются не менее 30 см от пола, но не более 60 см.

- Длина провода от прибора до розетки не должна превышать 150 см.

- Расстояние от вытяжки до прибора не должно превышать 20 см.

- Если розетку необходимо установить под раковину, то степень ее защиты от влаги должна быть соответствующей (не ниже IP 44).

- Для другой бытовой техники вставка в любом месте фартука. Но следует помнить, что их нельзя монтировать прямо над плитой или мойкой, за выдвижным ящиком, за встроенной техникой.

Нормативные документы

Модный нынче «евростандарт» - это не что иное, как стандарты, принятые мастерами Западной Европы по установке розеток и выключателей.

Но никаких документов по этому поводу не предоставлено. Существуют нормы, регулирующие высоту установки выключателей и розеток. СНиП 31-110-2003 - один из документов, в котором прописаны соответствующие цифры.

Он содержит правила и некоторые положения по установке аналогичных строительных элементов. Оказывается, установка выключателя в квартире от дверной ручки должна быть не более 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1.5 метров от пола. Розетки

следует оборудовать специальной защитой от детей, особенно в помещениях, где ожидается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Еще есть ГОСТ Р 50571.11-96, в котором указаны нормы по высоте установки выключателей и розеток в санитарных помещениях.

Электромонтаж

Грамотно выполненный монтаж выключателей и розеток - гарантия безопасности и комфорта.Цель ремонтных работ - улучшить дизайн всего помещения и обеспечить доступ к приборам.

Желательно, чтобы установка розеток и выключателей производилась перед отделочными работами. Таким образом, есть такие существенные плюсы:

- Значительно улучшает дизайн.

- Вы можете увеличить количество необходимых торговых точек.

- Расположение инструментов выбирается с учетом расстановки мебели.

- Появилась возможность установки современных розеток, коробки которых полностью исключают натягивание вместе с вилкой.

- Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что комната смотрится гармонично.

- Повышается мощность и надежность проводки.

p >>

Какой должна быть высота переключателя от пола по евростандарту?

Занимаясь строительством или ремонтом, многие домовладельцы задаются вопросом, как правильно и на какой высоте от пола устанавливать выключатели или розетки. Ведь от этого во многом зависит не только удобство их использования, но и безопасность эксплуатации.

Чтобы разобраться с этим вопросом, рассмотрим правила их размещения, существовавшие в недавнем прошлом, и новые европейские стандарты, пришедшие из цивилизованной Европы.

Нормы монтажа электрических узлов

На сегодняшний день строгих стандартов или правил, регулирующих расположение и количество розеток и выключателей, не существует. «Евростандарт» - это условность, ведь здесь главное - удобство использования плюс техника безопасности.Единственными документами, которые решают этот вопрос, являются: краткое изложение правил проектирования общественных и жилых помещений (СП 31-110-2003) и правила устройства электроустановок (EEE), поэтому монтаж электропроводки должен основываться на по этим рекомендациям. С первого раза соблюдайте следующие правила установки:

  • Желательно, чтобы высота установки выключателя от пола была до 1 м, и он располагался сбоку от дверной ручки.
  • Розетки можно размещать в любых местах и ​​на одинаковом расстоянии от пола.

Выписка из ПУЭ

В ПУЭ обсуждаются некоторые правила безопасности, которые необходимо соблюдать при размещении.

  • Переключатели рекомендуется размещать сбоку от дверной ручки. Высота переключателя от пола - 1 м.
  • Разрешается размещать их под потолком с контролем света, который включает свет, достигающий рекомендуемого уровня.
  • Расстояние от выключателя и выхода до газовых труб и отопления, а также аккумуляторов - минимум 0.5 мес.
  • На кухне каждая розетка должна находиться на расстоянии не менее 0,5 м от газопровода, не менее 0,8 м до мытья и достаточно высоко от пола.
  • Электроагрегаты в ванных комнатах можно устанавливать от сантехнического оборудования и пола на расстоянии 0,6 м.

Установка в жилом доме электрических узлов

Есть 2 способа размещения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты и так называемые европейские стандарты.Рассмотрим подробно каждый из них.

Старые традиции

В советское время жилые помещения Выключатели следует устанавливать на уровне человеческого плеча или под потолком. Розетки в стене устанавливались из соображений удобства и безопасности. Как правило, их монтировали на расстоянии примерно 90-100 см от пола.

Переключатели потолочные работали следующим образом. Для управления светом шнур был прикреплен к подпружиненному механическому рычагу, спрятанному внутри корпуса.При первом напряжении загорелся свет, при втором - газ.

Высота выключателя от пола 160-180 см. Это расстояние в то время считалось наиболее подходящим и оптимальным для управления светом. И сегодня, особенно для пожилых людей, это самый удобный вариант. Выключатель не заблокирует низкую мебель, например, большие пальцы рук, а расположится на уровне глаз. К тому же маленькие дети до него не дотянутся. Многие привыкли к такому расположению коммутационных аппаратов и считают это нормой.

Указанная высота розеток и выключателей от пола имеет свои достоинства и недостатки:

  • Plus - розетку удобно использовать, так как не нужно наклоняться над ней, а выключатель не мешает размещению мебели и находится на уровне глаз;
  • Минус - шнуры питания свисают с устройств, и для включения света нужно поднять руку.

Евростандарт

Высота выключателя от пола по европейскому стандарту 90см, розеток - 30см.Однако как таковой стандартизации реально никогда не было, и в нашей жизни это понятие пришло вместе с понятием евроремонта, заменив «советский стандарт». Конечно, у него есть свои достоинства и недостатки:

  • Plus - розетки не «бросаются в глаза» и ничего. Выключатели расположены на уровне опущенной руки - их можно включить без всяких усилий и даже не глядя. Высота выключателя от пола 90 см.
  • Минус - для того, чтобы вставить вилку в розетку, необходимо будет наклонить, и выключатель не должен ничем загораживаться.

Рекомендации по расположению выключателей и розеток

Высота розеток и выключателей по «советским» меркам, в плане удобства многие считаются весьма сомнительными. Пресловутому европейскому стандарту сегодня было отдано гораздо больше предпочтений. И тому есть много причин. Например, блок розеток не так бросается в глаза, как множество розеток со шнурами и «тройниками». Высота переключателя от пола 90 см (на уровне опущенной руки человека) тоже очень удобна, так как его можно быстро найти даже в темноте.

Розетки и выключатели, не имеющие защиты от тока утечки «на землю» (Дифаватус, УЗО), устанавливать в ванных комнатах и ​​туалетах крайне не рекомендуется. То же касается розетки для стиральной машины.

Как выполнить установку?

Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур. В бетоне отверстие проделывается перфоратором с алмазной коронкой. Емкость может быть квадратной или круглой.В подготовленные отверстия вставьте специальные установочные коробки. Для их закрепления используйте строительный гипс, гипс или гипсовый клей. Коробка крепится с помощью выдвижных язычков или саморезов, затем на нее надевается пластиковый футляр.

Установка в стене из гипсокартона несколько иная, да и набор инструментов другой. Все отверстия в гипсокартонных листах, куда будет продеваться кабель, проделываются заранее. Для фиксации выключателей и розеток используйте специальные лапы. Они будут держать их на листе.

Обрыв проводки встречается крайне редко и, как правило, временно (например, при ремонте) устраняется, так как провода портят интерьер.Согласитесь, посмотрите на стену, там все эстетично и аккуратно, намного приятнее.

Некоторые рекомендации по установке

Если разводка и подключение розетки и выключателя производится без привлечения специалиста, следует придерживаться приведенных выше рекомендаций и определенных правил, которые позволят вам выполнить все работы без проблем и, что самое главное, безопасно.

  • В первую очередь необходимо определиться с размещением электроприборов и мебели в помещении.Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
  • Затем обозначьте расположение выключателей и розеток, рассчитайте необходимое количество для каждой комнаты.
  • Розетки для оборудования (компьютер, холодильник и т. Д.) Следует располагать лучше, чтобы к ним всегда был свободный доступ, но при этом они были спрятаны за этими электроприборами.
  • Розетки над прикроватными тумбочками, письменным столом, комодом и т. Д. Лучше всего размещать на высоте 15-20 см от мебели.
  • Не устанавливайте выключатели или розетки над или под раковиной.
  • Схема разводки должна быть выбрана таким образом, чтобы избежать перегрузки в сети.

Подведем итоги

Итак, четких стандартов относительно того, какой должна быть высота розеток и выключателей от пола (евро или советские стандарты) нет. Но есть много рекомендаций, которым необходимо следовать, особенно из соображений безопасности.

Какое расположение розеток на кухне оптимально и сколько необходимо |

От правильного расположения розеток на кухне зависит безопасность всего дома Представить себе комнату без розеток невозможно. Тем более, если это кухня, где используется большое количество бытовой техники, нуждающейся в электроэнергии. Как правильно расставить розетки и выключатели на ограниченной площади и сколько потребуется - ряд рекомендаций.

Начало времен

Планирование расположения розеток на кухне не нужно, когда ремонт закончен и начнется установка мебели и подключение плиты и холодильника.Выбирать место для розеток в идеале необходимо еще на этапе планирования ремонта кухни. Дизайн комнаты и общий дизайн интерьера тесно связаны с вопросом, где разместить розетки, так как они должны быть там, где стоит техник. А стены штробить под проводку, проводить разводку и устанавливать розетки необходимо до отделки помещения, а не после того, как будут оклеены обои и плитка.

Розетки на кухне планируются отдельно для каждого прибора Над столешницей нужны розетки для дополнительных электроприборов

Поэтому перед работой нужно составить план, где отметить места установки розеток, выключателей, где будет стоять мебель и техника.

Прежде всего необходимо определить, куда поставить:

  • холодильник;
  • посудомоечная машина;
  • тарелка;
  • капюшон;
  • микроволновая печь;
  • мелкая бытовая техника, такая как чайники, мультиварки, хлебопечки и т. Д .;
  • ТВ.

Важно: не забывайте, что вам понадобится розетка для подключения различной бытовой техники, к кухне не имеющей отношения - пылесос для уборки, зарядные устройства, ноутбук.Эта торговая точка наиболее удобно расположена рядом с зоной отдыха.

Исходя из этого определяется количество необходимых торговых точек и место их расположения.

Количество и расположение розеток определяется после детального проектирования кухни

Оптимальное число

Перед тем, как делать разводку проводов, нужно определиться, сколько розеток нужно на кухне перед их установкой. Для этого есть даже формула расчета.Конечно, расчет будет условным, но он будет учитывать потребности домохозяйства и количество выключателей и розеток точно.

Розеток на кухне должно быть на четверть больше, чем требуемых электроприборов

Итак, оптимальное количество розеток, которые предполагается установить, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Сверху установка проложена просто для того, чтобы было место для установки редко используемого оборудования - электрической мясорубки, миксера или блендера.И при этом не требовалось ничего отключать или тянуть удлинители.

Постоянно используемая на кухне техника относится к обязательным электроприборам Обязательные электроприборы, если таковые имеются, включают:

  • холодильник;
  • плита электрическая или газовая с электроподжигом;
  • телевизор;
  • Посудомоечная машина;
  • экстракт;
  • микроволновая печь.

В некоторых случаях они могут включать в себя электрический чайник или другие мелкие бытовые приборы, которые используются в этом доме каждый день.Исходя из того, сколько потребуется выключателей и розеток, дальше делается проектирование электрической схемы на кухне.

Типы розеток

Необходимо не только установить, сколько нужно выключателей и розеток, но и выбрать розетки, которые больше подходят для кухни. Для кухни характерны повышенная влажность и перепады температур. Поэтому устанавливаются розетки, которые обладают некоторой степенью защиты от влаги, обеспечивая безопасность работы. К таким устройствам относятся устройства, имеющие герметик и крышки и относящиеся к классу IP 44.Такие розетки устанавливаются по евростандарту рядом с плитой, мойкой, рабочей зоной - словом, там, где велик риск разбрызгивания.

В остальной части кухни возможна установка самых распространенных розеток. Если в доме есть дети, то их необходимо защитить от детей - пластиковыми занавесками. Евростандарты оснащены этой опцией.

Если говорить об удобстве монтажа, то здесь в приоритете выдвижные и встроенные розетки. Благодаря поворотному механизму встроенные розетки можно скрыть или открыть для использования.Выдвижные розетки евростандарт можно устанавливать на любой поверхности, даже вертикальной. Их можно подобрать для установки на сложных поверхностях.

Встроенные розетки не занимают много места Выдвижные или встроенные розетки компактны, безопасны и легко доступны

Правила маршрутизации

Линии должны быть настолько большими, чтобы они обеспечивали питание устройств в двойном размере после установки всех розеток и выключателей. При этом самые мощные устройства должны питаться от своей линии и иметь защитную автоматику.К таким устройствам можно отнести холодильник, электрическую плиту.

Все устройства с металлическими корпусами должны быть заземлены в соответствии с рекомендациями стандарта работы с электропроводкой. Сделать это можно самостоятельно или поручить специалисту. Надо через автомат подключать.

Обязательно выбирайте провода для медных проводов с медными жилами. Алюминиевый проводник может быстро выйти из строя на кухне.

Все розетки можно сгруппировать. У каждой группы торговых точек должен быть свой автомат.Это обеспечит дополнительную безопасность.

Каждый электроприбор не малой мощности требует установки своего автоматического устройства

Где и на какой высоте устанавливать розетки

Конечно, рядом с электроприборами, для которых они были разработаны - схема должна содержать подробную информацию об этом. В обязательном порядке необходимо установить одну розетку над холодильником, за холодильником или рядом с ним; один рядом с плитой; одна - рядом с посудомоечной машиной.Однако розетки и выключатели не должны находиться за плитой или в непосредственной близости от раковины. Одна розетка должна быть рядом с подставкой под телевизор.

Также необходимо установить хотя бы одну розетку над столешницей столешницы. А лучше - 2-3. Высота розетки над столом устанавливается на расстоянии 10 см от края стола.

Высота розеток над кухонной столешницей не должна превышать 10 см

У встраиваемой техники розетки устанавливаются рядом на высоте 10 см от пола.Над ним устанавливается розетка для вытяжки. Не ставьте розетки за встроенной техникой. Евростандарт предполагает установку розеток и выключателей внизу.

Для удобства пользования кухней можно выбрать двойные розетки и выключатели рядом со столом, снизу.

Электромонтаж - необходимый этап при установке розеток, но перед этим необходимо определить высоту, на которой будут находиться выключатели.

Высота установки зависит в первую очередь от привычек хозяйки и личного вкуса.Кому-то нравится, когда розетки внизу, кому-то неудобно. Выбирать высоту и тип розетки следует исходя из удобства всех в доме.

Где нельзя разместить розетки:

  • для встроенной техники и мебели;
  • в шкафах и шкафах;
  • над раковиной.

Это общепринятый стандарт работы с электриком.

Расположение розеток на кухне (видео)

Заключение

Электромонтаж можно сделать самостоятельно - это несложно, если знать азы работы электрики.Если знаний мало, то лучше всего доверить эти работы профессионалам - электрикам, знающим стандарт работы. Тогда можете быть уверены, что возгорания проводки и пожара не возникнет.

Расстояние

Расстановка розеток и выключателей своими руками. Высота установки розеток и напольных выключателей

Установка выключателей по Евростандарту. Этот вариант более современный и для некоторых более комфортный. По Евростандарту переключатели устанавливаются на расстоянии 90 см.С пола. Это позволяет, не поднимая руки или просто проходя, выключать и включать свет. Установка выключателей по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Не смотря ни на какие стандарты и не в ущерб безопасности.

Чтобы разобраться в этом вопросе подробнее, начнем с переключателей.

Возможны три варианта установки выключателей:

Советский.Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола. Для многих этот вариант был и остается наиболее подходящим. Во-первых, люди привыкли, что переключатель находится на уровне глаз, во-вторых, именно этот вариант является наиболее рациональным, когда в районе переключателя стоит невысокая мебель, не позволяющая выставить переключатель. переключатель ниже. Также немаловажным фактором является наличие детей, малыши любят играть со светом, а в таком варианте это невозможно.
Установить переключатели для Евростандарта . Этот вариант более современный и для некоторых более комфортный. По Евростандарту переключатели устанавливаются на расстоянии 90 см. С пола. Это позволяет, не поднимая руки или просто проходя, выключать и включать свет. По желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Не смотря ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

Розетки также можно устанавливать на разных участках от пола, но в этом случае наиболее рациональна установка розеток европейского стандарта, так как они устанавливаются на расстоянии 30 см. С пола. Он намного удобнее советского обычного обычного варианта, когда их устанавливали на расстоянии 90 см от пола, позволяет с комфортом пользоваться бытовой техникой и скрывать провода. Но здесь нужно помнить о предназначении помещения, в котором устанавливаются розетки, так как, например, на кухне провода иногда необходимы над столом, где техника используется напрямую.

И несколько слов о технической части темы установки розеток, все мы используем розетки ЕС, так как те розетки, которые стояли в недавнем прошлом, не позволяют использовать большую часть бытовой техники. Есть такое понятие, как переходники, но до их применения далеко, так как это может привести к возгоранию. В розетках Евростандарта диаметр штифтов на 0,8 мм больше, чем у отечественных. Расстояние между ними тоже разное. Сила тока в евро - 10 А или 16 А, в быту - 6.3 А или 10 А. Т. Е. В этом случае установка розеток европейского стандарта дает большие возможности для использования бытовой техники.

Розетки монтажные евростандарт

Установка розеток по Евростандарту включает в себя передачу многих предметов, которые по некоторым мнениям лучше соблюдать и выполнять аккуратно, письменно. Ведь все объяснения от руководства собственной проводки относятся к Евростандарту, который выполняет функцию вашего Спасителя.

Несмотря на популярные утверждения о правильности всех изменений европейского стандарта, об отлаженной системе, которой следует придерживаться, установка розеток по европейскому стандарту может выглядеть иначе. Главное правило - розетку нужно устанавливать через двадцать - тридцать см. Из пола можно выбрать как внешнюю, так и внутреннюю розетку, особой разницы за исключением удобства использования - нет. По тому же европейскому стандарту выключатели должны находиться на высоте 90 см.Но следует помнить, что европейский стандарт не всегда применим к повседневной жизни, свою роль играет собственный комфорт и удобство использования. В этом случае розетку можно ставить исходя из ваших будущих намерений, ведь всегда в чем-то есть потребность, просто установить розетку, не зная, для чего она будет, невозможно.
Когда западная бытовая техника появилась в странах постсоветского пространства, население столкнулось с проблемой подключения этих устройств к нашим бытовым розеткам.Для бесперебойной работы зарубежной бытовой техники и безопасности необходимо было установить розетки по европейскому стандарту. Введенные в практику адаптеры сами по себе не оправдали себя из-за пожарной безопасности, они стали источниками возгораний не только устройств, но и вокруг них, что угрожало жизни владельцев бытовой техники.

Установка розеток по Евростандарту осуществляется с учетом требований безопасности, предъявляемых к современной бытовой технике, включая выбор оптимальной высоты розеток и так далее.

В пломбах евро диаметр штифтов на 0,8 мм больше, чем в отечественных. Еще и расстояние между штырями. Сила тока в евро - 10 или 16 А, в бытовых - 6,3 или 10 А. Из этого следует, что установка розеток по Евростандарту позволяет одновременно использовать большее количество электроприборов.

Выход для установки стандартов и стандартов, переключатель

Нет единого стандарта или стандарта на установку розеток. Есть так называемый Евростандарт.По этим правилам разницы в том, какую розетку устанавливать (внешнюю или внутреннюю), нет. Это имеет важное значение для безопасности и комфорта эксплуатации. Так, по Евростандарту розетки устанавливают на расстоянии 20-30 сантиметров от пола, а выключатели в комнате - 90 см от пола, на кухне - 110 см.

евро несколько отличаются от бытовых аппаратов. Диаметр штифтов и расстояние между ними в Евросети больше. Сила тока тоже больше, почти вдвое: евро - 10-16 А, внутреннее - 6.3-10 А. Поэтому установка розетки-выключателя по Евростандарту более выгодна, т.к. позволяет подключать несколько устройств одновременно.

В России был еще вариант установки розеток и выключателей в России. 160 см. Высота от пола - советский стандарт размещения. Многие до сих пор считают это самым удобным. Выключатель находится на виду у глаз, позволяет установить ряд мебели, которая не будет его закрывать, а также безопасен для детей, любящих «щелкающие» клавиши.
Можно выбрать более оригинальные американские стандартные установки розеток. В нем предусмотрена не только высота от пола (раковина или кухонный стол) в 30,5-41 см, но и определенное расстояние между розетками в комнате 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разные стены

Для разметки розетки ее контур выжигают на стене. При работе с бетоном отверстие под павильон продырявалось перфоратором с алмазной коронкой. Аутлук может иметь разную форму: круглую или квадратную.Для бетонных монолитных стен также существуют монтажные коробки. Для закрепления косточек в стене используется гипсовый клей, обыкновенная штукатурка или строительный гипс.

Блок в погружении крепится скользящими ножками или винтами. Сверху прикреплен пластиковый футляр.

В стене из гипсокартона также можно установить розетку или выключатель. В этом случае отверстие вырезается специальным инструментом.

Для установки розетки в гипсокартон используйте еще одну насадку для дырокола.Процесс несколько отличается от установки розетки в бетоне или кирпиче. Все дырки в гипсокартоне проделываем заранее. К месту расположения отверстий протягивают трос, который выводят в подготовленные отверстия. Прорывы для пустотелых поверхностей, например из гипсокартона, имеют особые ступеньки. Они держат розетку на листе.

Установка розеток, выключателей с разомкнутой электрикой случается все реже, так как они портят внешний вид помещения. Намного приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
Требования к современным розеткам и установке:

При установке розетки или выключателя нельзя настроить порядок подключения контактов. Особенно важно помнить, когда подключена трехконтактная розетка с заземляющим контактом.
Кроме того, что высота установки не нормируется единым стандартом, не нормируется высота розеток, предназначенных для кондиционеров и других устройств с заземляющим контактом.
Розетки устанавливаются с расчетом силы тока на 6 А, одно дело 10 м2 площади - по комнатам, на кухне любой площади - две розетки.
Установить розетку в ванной комнате можно только на расстоянии 0,6 м от ванной комнаты, а также при соблюдении следующих условий: используются водонепроницаемые розетки, они подключены к источнику питания BSNN или ZNN или защищены .
Нельзя устанавливать розетки в ванной под раковиной или над ней. Выбирать нужно такую ​​схему разводки, при которой будет исключена перегрузка в сети, т.е. важно защитить от токовых перегрузок, иначе главный предохранитель не справится и произойдет короткое замыкание устройства.
Контактная вилка с розеткой не должна «разряжаться». Надежный контакт не нагреет разъем и не приведет к возгоранию или повреждению кабеля.
Режущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновений.
Некоторые современные розетки защищены от неправильного подключения, когда нельзя вставить в розетку только один контактный штырь.

Среди комплекса электромонтажных работ установка розетки, выключателя - одна из самых простых, но это не значит, что это нужно делать чем-либо, без соблюдения определенных правил.

Обработано

С обилием бытовой техники и разнообразием осветительных приборов необходимость увеличения количества розеток и выключателей в доме или квартире резко возросла. В действующей квартире площадью 100 кв. М в среднем стоят сотни электроэнергии. Вопрос их рационального размещения и установки далеко не праздный и требует знания нормативной документации. Приступая к преображению в доме или квартире, полезно ознакомиться с положениями законов и технических регламентов установки электроприборов.

Технические требования к установке розеток и выключателей

Места размещения внутри и снаружи жилых помещений выбираются исходя из 3-х основных критериев:

  • безопасность;
  • функциональное удобство;
  • эстетическая привлекательность.

Безопасность включает 3 позиции:

  1. Природный газ. Охлажденные вытянутые контакты приводят к блокирующим клеммам Принцип работы выключателя таков, что при включении лампы (или другого потребителя) цепь питания замыкается.Это связано с движением контактной пары. В этот момент на контактах появляется микроискра, которая может воспламенить газ. В случае утечки газа переключатель может вызвать пожар или взрыв. Также происходит в том случае, если выключатель или розетка неисправны. Некачественное соединение проводов, подающих напряжение на устройство, размыкание контактов и т. Д., Приводят к искрообразованию на клеммах. Именно по этой причине в квартирах с газовыми плитами и водонагревательными колонками выключатель света выносится за пределы кухни.Обычно его устанавливают в коридоре, отделенном дверьми от кухни. По сокетам другая логика. Газ легче воздуха и поэтому сначала скапливается в верхней части комнаты. Поэтому розетку на кухне лучше разместить ближе к полу, в этом случае вероятность возгорания газа от искры внизу.
  2. Вода.
    Вода с электричеством несовместима. Любая жидкость - прекрасный проводник тока. Если вода попадает между переменными контактами, между ними короткое замыкание.Но это еще не самое страшное. При коротком замыкании сработают защитные автоматы, а электричество отключится. Гораздо хуже, если один из контактов намочен - напряжение воды передается во все «мокрые» направления. Если человек (или животное) попадет во влагу, он ударит его током. В случае протечки из систем водоснабжения (или водяного отопления) образовавшиеся на полу лужи становятся зоной потенциального риска. Поражение электрическим током чревато для здоровья человека - известны случаи остановки сердца и возникновения ряда других неврологических заболеваний.Поэтому расположение розеток планируется с учетом возможности затопления. Размещение их на безопасном расстоянии от пола, а также других источников воды в доме имеет разумную аргументацию.
  3. Механическое повреждение.
    Прокладка выключателя из-за механического повреждения подавляющего большинства розеток, а выключатели изготавливаются из пластмасс. Пластик - отличный диэлектрик и надежно защищает человека от контакта с током.Единственное слабое место - хрупкость. Сильный удар может повредить корпус устройства со всеми вытекающими отсюда неприятностями - выходом из строя контактов и т.д. Поэтому размещение планируется таким образом, чтобы минимизировать угрозу механического повреждения. Особенно внимательно нужно относиться к этому с внешней разводкой, когда корпус розетки и выключателя полностью находится за пределами стены.

Удобство помещения сложно переоценить. Человек во многих случаях в день пользуется как выключателями, так и розетками.Если испытан дискомфорт, то устройство нужно без промедления переустановить в длинный ящик. Также важно помнить, что выключатели и розетки должны быть доступны в экстремальных ситуациях. Нельзя загромождать их мебелью или устанавливать в труднодоступных местах.

Видео: Неудобное расположение розеток и выключателей

Любой интерьер оформляется на вкус и эстетические предпочтения жителей жилья. Розетки и выключатели также являются частью интерьера.Следовательно, их «художественный» замысел имеет право на существование. Вы всегда можете выбрать цвет, размер и форму. Современная промышленность предлагает широкий и разнообразный ассортимент источников питания и осветительных приборов. С помощью фантазии и фантазии можно создавать необычные дизайнерские решения. Но не в ущерб безопасности и удобству использования!


Выключатель с декоративным дизайном

Замечено, что собаки избегают розеток и стараются держаться подальше от них. В то же время кошки - наоборот, благосклонны к электрическим полям, часто располагаясь по праздникам на холодильниках, телевизорах и компьютерах.

Меры безопасности при установке своими руками

При проведении монтажных работ необходимо соблюдать технику безопасности.

В масштабе домашнего ремонта он состоит из трех основных правил:


Подготовка к установке, правильный дизайн

Установка и повторная установка начинаются с детального плана. Он отражает точное место каждого инструмента, его размеры и количество. При разработке проекта следует учитывать расположение линий электроснабжения и распределительных коробок.Выберите правильную высоту от уровня пола. Чем больше плана и чем лучше он привязан к «местности», тем меньше затрат потребуется на его реализацию. Практика показала, что грамотно продуманный проект позволяет сэкономить до 20% средств и до 30% времени.

Видео: Розетки на кухне

Для того, чтобы проект полностью соответствовал реальной картине, в ней должно быть отражено:

  1. Дверные и оконные процессы.
  2. Расположение мебели, бытовой техники и компьютерной сети.
  3. Зоны повышенной опасности: водоснабжение и газопровод.

Очень важно выбрать правильное сечение кабеля кабеля. Суммарная мощность потребителей не должна превышать пропускную способность проводника. Розетки и выключатели подбираются заводским изготовлением и с номинальными характеристиками, соответствующими параметрам сети. (230 В и 6 А).

В детских комнатах желательно устанавливать розетки с автоматическим запиранием штор. В ванных комнатах - приборы с индексом IP 66 (максимальный показатель влагостойкости).Вне дома рекомендуется использовать розетки, снабженные крышкой.


Установленные розетки с дополнительными средствами защиты

Также соблюдались простые правила:

  1. Расстояние между выключателями и системами инженерных коммуникаций - не менее 0,5 м.
  2. Расстояние от кухонной мойки - не менее 0,8 м.
  3. Зазор между переключателем и наличником (окнами) от 0,1 м.
  4. Для стационарных электроприборов (телевизор, стиральная и посудомоечная машины, компьютер) устанавливаются отдельные розетки, расположенные к ним в непосредственной близости.

Для наружной установки

Наружная разводка имеет ряд неоспоримых преимуществ. Прежде всего, это наличие всей ЛЭП и относительная простота монтажа. Для такого типа разводки не нужно клеить стены и устанавливать в каждой точке переоборудования. В случае переформатирования разводки все линии быстро и легко демонтируются без нарушения внешнего вида. Также легко снова собрать. Использование кабельных каналов позволяет при необходимости добавлять новые линии мобильной связи.


Устройство внешней разводки кабельных каналов

Разводка кабелей в виде витой пары на изоляторах придает интерьеру оригинальность в стиле «ретро».


Прокладка кабелей в виде витой пары

Однако по некоторым характеристикам невыгодно отличать наружную проводку от скрытой. Это больший риск механического повреждения и контакта с проводящими (или горючими) поверхностями стен. Поэтому при установке предусмотрены дополнительные меры защиты.Например, каждая точка должна быть снабжена подложкой из диэлектрического материала. И расстояние провода от стены не должно быть меньше 10 мм. При выборе выключателей и розеток можно отдать предпочтение приборам, изготовленным из качественного пластика и имеющим толстостенный корпус.

Для скрытого размещения

При прокладке скрытой проводки риски механических повреждений значительно ниже. Внутри стены устанавливаются механизмы, кабель «прячется» в специально подготовленных каналах - ходовых механизмах.Такая работа, конечно, более затратная и трудоемкая, но это с лихвой расплачивается за надежность и компактный внешний вид. Обязательным условием для установки современного выключателя или розетки является туша, представляющая собой пластиковую коробку круглой или прямоугольной формы.


Фиксация травления на штукатурном растворе

Подроттор крепится к толщине стены с помощью цементного или гипсового раствора. При установке следует обратить внимание на правильную посадку ящика, края бушлат не должны возвышаться над плоскостью стены.Для того, чтобы раствор при установке, раствор не попал во внутреннее пространство паверны, рекомендуется заклеить отверстия скотчем.

Установленные нормы по месту нахождения

На каком уровне от пола нужно установить розетки и выключатели? У непрофессионалов есть существенные расхождения на этот счет, но спор легко решается, если обратиться к нормативным документам.

ПУЭ монтажная высота

Правила электромонтажа - основной документ для руководства при установке домашней сети.


Воздействие из правил установки электроприборов

ГОСТ и СП Требования к плакату

ГОСТ Р50571.11-96 ориентирован на установку выключателей и розеток в ванной на расстоянии не менее 60 см. От двери душевой кабины.


Расположение розеток в ванных комнатах

В правилах (СП) 31-110-2003 Приведена следующая информация.


Цитата из правил арки 31-110-2003

Таким образом, становится понятно, что высота установки розеток и выключателей в жилом помещении не ограничивается жесткими правилами.

Высота «Евростандарт»

Строго говоря, термин «Евростандарт» не является действующим стандартом. Скорее, он обозначает определенный тип конструкции, в которой размещение электрооборудования осуществляется определенным образом. Более того, на самом деле, этот тип установки имеет североамериканское происхождение. Но так как сегодня львиная доля бытовой техники в наших домах импортного производства, то для удобства розетки расставлены по правилам Евростандарта.


Параметры размещения электрооборудования по Евростандарту

Это также связано с тем, что западные производители выпускают свою продукцию с короткими сетевыми шнурами. Например, большинство холодильников не получится подключиться к розетке, расположенной на высоте 1 м. С пола. А использование агента расширения - это дополнительные расходы и риски в плане безопасности. Выключатели, по американским меркам, удобнее размещать на 90 см. С пола. Это позволяет управлять освещением, не поднимая рук.Розетки устанавливаются на высоте 30-40 см. С пола. К тому же расстояние между горизонтальными розетками - 180 см.

Нюансы под требования в разных заведениях.

В некоторых организациях, занимающихся конкретными видами деятельности, прописываются индивидуальные правила размещения выключателей и розеток.

  1. В яслях, садах, школах и летних лагерях высота стрелок устанавливается 1,8 м. Такой же уровень определен для розеток.
  2. В общепите и торговле розетки устанавливают на высоте 1,3 м. Автоматические выключатели - на высоте 1,3 - 1,6 м.
  3. Запрещается устанавливать выключатели света во взрывоопасных помещениях (в том числе на кухнях с газовыми плитами или колоннами).

Высота установки выключателей и розеток в квартире своими руками

Электропроводка на кухне


Розетки и выключатели в гостиной и спальне

  • В гостиной розетка для телевизора на высоте из 1.3 мес. С пола. На этом же уровне принято устанавливать розетку для подключения роутера. Также применимы слаботочные кабели компьютерной сети и телевизионной антенны.
    Расположение блока розеток на высоте 1,3 м. С уровня пола
  • Возле письменного стола расположите несколько розеток. Один блок из 2 или 3 розеток на 30 см. Пол. А второй блок на высоте 15 см. С столешницы для подключения настольной лампы или зарядки ноутбука (телефона, планшета).
    Блок розеток устанавливается на стену напольный
  • Управление основной люстрой или точечными светильниками на потолке осуществляется переключателем, расположенным на входе в жилую комнату. Как правило, здесь устанавливается многопозиционный переключатель - это позволяет варьировать интенсивность освещения.
  • Спальня оборудована одним общим выключателем на входе и двумя выключателями с обеих сторон двуспальной кровати. Там же установлены розетки, какие бы они ни были, не вставая с постели поставить телефон на зарядку, подключить электронный будильник и т. Д.Удобная высота - 0,7 м. С пола.
    Розетки установлены на высоте 0,7 м. С этажа

Электроснабжение в ванной комнате

Из-за повышенной влажности и возможного разбрызгивания рекомендуется подключать все розетки в ванной через УЗО. Расстояние от умывальника и санузла (душа) до розетки не более 60 см. Запрещено.

  • стиральная машина - 1 м;
  • водогрейный котел - 1.8 м .;
  • дополнительная розетка для бритвы или фена - 1,1 м.

В ванной рекомендуется устанавливать розетки с индексом IP 66.

Выключатели света устанавливаются снаружи, у входа в ванную комнату.

Видео: Розетки на кухне

Самостоятельные работы по замене и переносу «Электроточки» подразумевают непосредственное попадание токов высокого напряжения. Даже слабые электрические разряды иногда приводят к остановке сердца или вызывают нервные расстройства.Перед началом работ нужно отключить подачу тока в квартиру.

Приступая к строительству или ремонту, многих домовладельцев спрашивают, насколько правильно и на какой высоте от пола устанавливать выключатели или розетки. Ведь именно от этого во многом зависит не только удобство их использования, но и безопасность эксплуатации.

Чтобы разобраться с этим вопросом, рассмотрим правила их размещения, существовавшие в недалеком прошлом, и новые европейские стандарты, пришедшие из цивилизованной Европы.

Стандарты для установки электрических узлов

На сегодняшний день каких-либо строгих стандартов или правил, регулирующих расположение и количество розеток и выключателей, не существует. «ЕВРОСТАРТ» - это условность, потому что главное - удобство использования плюс бытовая техника. Единственными документами, которые затрагивают этот вопрос, являются: краткое изложение правил проектирования общественных и жилых помещений (СП 31-110-2003) и правила устройства электромонтажных работ (Пуэ), т.к. электромонтаж должен проводиться. на основании этих рекомендаций.Из первых соблюдаются такие правила установки:

  • Желательно, чтобы высота напольного переключателя от пола была до 1 м, а он располагался сбоку от дверной ручки.
  • Розетки можно размещать в любых местах и ​​на одинаковом расстоянии от пола.

Выписка из Пуэ.

В PUE некоторые правила безопасности обсуждаются в PUE, которые необходимо соблюдать при размещении.

  • Рекомендуемые переключатели со стороны дверной ручки.Высота переключателя от пола - 1 м.
  • Допускается размещение под потолком с контролем шнура, поднятого до рекомендуемого уровня.
  • Расстояние от выключателя и розетки до газовых труб и отопления, а также аккумуляторов - не менее 0,5 м.
  • На кухне каждая точка электроснабжения должна находиться от газопровода на расстоянии не менее 0,5 м, до мойки - не менее 0,8 м и достаточно высоко от пола.
  • Электроузлы в ванных комнатах можно устанавливать от сантехнического оборудования и пола на расстоянии 0.6 мес.

Установка в жилом помещении электрических узлов

Есть 2 способа размещения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты и так называемые европейские стандарты. Рассмотрим подробно каждый из них.

Старые традиции

В советское время в жилых помещениях выключатели принимали устанавливать на уровне человеческого плеча или под потолком. Исходя из удобства и безопасности. Как правило, их монтировали на расстоянии от пола около 90-100 см.

Переключатели потолочные работают следующим образом. Для управления скрытым внутри корпуса светом к шнуру был прикреплен подпружиненный механический рычаг. При первом его напряжении загорается лампочка, а при товарище - Газ.

Высота напольного переключателя 160-180 см. Это расстояние в то время считалось наиболее подходящим и оптимальным для управления светом. И сегодня, особенно для пожилых людей, это самый удобный вариант. Выключатель не заморозит низкую мебель, например, диван, и будет располагаться на уровне глаз.К тому же в него не попадут маленькие дети. Многие привыкли к такой компоновке коммутационных аппаратов и считают это нормой.

Указанная высота напольных розеток и напольных выключателей имеет свои достоинства и недостатки:

  • Plus - розетку удобно использовать, так как к ней не нужно прислоняться, а выключатель не мешает размещению мебель и находится на уровне глаз;
  • Минус - шнуры питания свисают с устройств, и для включения света необходимо поднять руку.

Евростандарт

Высота напольного выключателя по евростандарту 90 см, розеток - 30 см. Однако как таковая стандартизация никогда не существовала, и в нашей жизни эта концепция пришла вместе с концепцией обновления, заменив «советский стандарт». Конечно, у него есть свои достоинства и недостатки:

  • Plus - розетки не «бросаются в глаза» и ничему не мешают, а переключатели расположены на уровне опущенных рук - их можно включать без приложения каких-либо усилий и даже не глядя.Высота выключателя от пола 90 см.
  • Минус - Для того, чтобы вставить вилку в розетку, надо будет опереться, да и выключатель не должен быть честным.

Высота розеток и выключателей по «советским» меркам, с точки зрения удобства многие признаются весьма сомнительными. Пресловутый Евростандарт сегодня стал отдавать намного больше преференций. И тому есть много причин. Например, это не так бросается в глаза, как множество розеток со шнурками и тройниками.«Высота выключателя питания от пола 90 см (на уровне опущенной руки человека) также очень удобна, так как его можно быстро найти даже в темноте.

Розетки и выключатели, не защищенные от утечки тока «на землю» (Diffattomatoms, UDO), установка в ванных комнатах и ​​туалетах крайне рекомендуется. То же самое касается розетки для стиральной машины.

Как установить?

Перед тем, как приступить к непосредственной установке выключателя или розетку, необходимо замкнуть на стене.В бетоне отверстие проделывают с помощью перфоратора с алмазной коронкой. Подроттор может быть квадратным или круглым. В подготовленные отверстия вставляются специальные установочные коробки. Для их крепления используйте строительный гипс, штукатурку или гипсовый клей. Ящик крепится при помощи скользящих лап или саморезов, затем на него надевается пластиковый футляр.

Установка в стене из гипсокартона несколько иная, да и набор инструментов другой. Все отверстия в гипсокартонных листах, куда будет проводиться кабель, проделайте заранее.Для крепления выключателей и розеток используйте специальные ножки. Они будут держать их на листе.

Открытая проводка производится крайне редко и, как правило, временно закрепляется (например, при ремонте), так как провода портят интерьер. Согласитесь, посмотрите на стену, там все эстетично и нежно, намного приятнее.

При самостоятельном монтаже электропроводки и подключении розетки и выключателя без привлечения специалиста, вышеперечисленным рекомендациям должно следовать вышеперечисленное, что позволит выполнять все работы без проблем и, главное, безопасно.

  • В первую очередь необходимо определиться с размещением электроприборов и мебели. Для этого рекомендуется составить схему, причем желательно в масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
  • Затем обозначьте расположение выключателей и розеток, рассчитайте их необходимое количество для каждой комнаты.
  • Розетки для техники (компьютер, холодильник и т.д.) лучше иметь так, чтобы к ним всегда был свободный доступ, но при этом они были спрятаны за этими электроприборами.
  • Розетки над столом, комодом и т. Д. Лучше всего размещать на высоте 15-20 см от мебели.
  • Выключатели или розетки, устанавливаемые над или под раковиной.
  • схему разводки следует подбирать таким образом, чтобы исключить перегрузку в сети.

Подведем итог

Итак, четких стандартов, какой должна быть высота розеток и выключателей от пола (евро или советских стандартов) нет. Но есть много рекомендаций, которым необходимо следовать в первую очередь в целях безопасности.

Какой должна быть высота розеток в полу в современных помещениях? Главное требование к этому показателю - безопасность при эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы во время использования розетки и выключатели были защищены от механических повреждений и влаги.

Дополнительно важно учитывать длину электрических проводов - высота расположения источников электричества должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Строгих правил установки розеток и выключателей на сегодняшний день нет, что не ограничивает полет фантазий дизайнеров при разработке эксклюзивных проектов. Однако определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание возгорания проводки.

Максимальная высота расположения источников электроэнергии не более метра от пола, выключателей - 1,5-1,7 м от пола.Эти нормы применялись еще в советское время.

В наши дни расположение розеток и выключателей скорее соответствует европейским стандартам с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагаются на расстоянии от 30 до 40 см от пола, а выключатели - от 80 до 100 см от пола.

Оба варианта имеют как достоинства, так и недостатки.Установка по старинке с выключателями на уровне плеч и розетками на расстоянии 90-100 см от пола кому-то покажется наиболее удобной. Этот вариант максимально безопасен для детей.

В свою очередь, эргономика от Eurrostarts открывает больше возможностей: вы можете использовать переключатели, не беспокоясь, держа руку в удобном положении.

Что касается источников электроэнергии, то в «советской» установке установки они более удобны, так как находятся на приемлемой высоте - частое включение и выключение приборов не потребует физических усилий.С другой стороны, устройства, которые постоянно работают в сети, не выключаясь, лучше совмещать с источниками питания на расстоянии 30-40 см, позволяя замаскировать провода.

Дизайн Монтаж

Грамотно спроектировать дистанцию ​​и расположение источников электричества и выключателей помогут следующие правила:

  1. Расширить высоту исходя из проекта размещения электроприборов и мебели в помещении.
  2. Сделайте схему размещения выключателей и розеток.Будет лучше, если их количество будет обеспечено с запасом.
  3. Учитывать сохранение постоянного доступа к часто используемым источникам питания - не усаживайте их мебелью и электроприборами.
  4. Оптимальное расстояние от пола для розеток на открытых участках стен 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса он убирал во всех частях комнаты.
  5. Розетка над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
  6. Помните, что высота установки выключателей во многом зависит от того, на какую часть будут открываться двери.
  7. Расположение выключателей и розеток зависит также от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбур или кладовые, кровать или диван в спальне и гостиной. Что касается высоты, то здесь определенную роль будут играть темпы роста пользователей помещения.

Воспользуйтесь этими простыми советами, устанавливайте розетки и выключатели, не забывая о здравом смысле и главной безопасности.И помните, что небольшая погрешность в сантиметр-два никак не повлияет на конечный результат.

Ниже рассмотрим рациональные варианты установки выключателей и источников питания в помещениях в зависимости от их назначения.

Подготовка кухни

Кухня - это помещение, в котором розетки играют особенно важную роль хотя бы потому, что все работы здесь построены на использовании электроприборов. Ежедневно на кухне включаются и выключаются духовка, микроволновая печь, блендер, комбайн, кофеварка, соковыжималка и другие важные составляющие комфортной жизни современного человека.Холодильник, посудомойка, у кого-то плита и морозилка.

Чтобы расположение розеток и высота выключателей оказались рациональными, проектирование следует начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

Существуют определенные стандарты монтажа розеток на кухне, придерживаясь которых, можно добиться максимального удобства и безопасности в помещении при эксплуатации электроприборов:

  1. Источники электроэнергии для посудомоечной, стиральной машины (если она находится на кухне) и холодильника должны располагаться на расстоянии не более 20 см от пола.Такое расстояние является оптимальным с учетом длины проводов указанных электроприборов.
  2. Розетки для небольших электроприборов - миксера, чайника, блендера - удобнее использовать, если они расположены невысоко над столешницей рабочей поверхности - 20-30 см.
  3. Для вытяжки электрическую колонку на кухне можно монтировать на расстоянии двух метров от пола и выше.

Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки под них будут правильными на расстоянии от 5 до 10 см над ними.

Но для встраиваемой техники, помимо требований к расположению розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

Ванная

Особенность ванной - высокий и постоянный уровень влажности. Поэтому высоту установки розеток и выключателей необходимо проектировать с учетом основных требований ГОСТа и ПУЭ.

Очевидно, розетки устанавливаются на определенном расстоянии от душа и раковины.Расстояние между ними должно быть не менее метра. Что касается высоты, необходимо учитывать среднюю длину шнуров электроприборов, предназначенных для работы. Ниже приведены рекомендации относительно высоты размещения источников питания в ванной:

  1. Для котла и вытяжки на стене расстояние от пола не менее 1,5 метра.
  2. Для мелких электроприборов (фен, бритва и др.) - 1 метр.
  3. Для встраиваемых устройств (стиральная машина) - 20-30 см от пола.

Примечание! Слишком низкие розетки розетки при явном нарушении требований ПУЭ над полом - риск короткого замыкания при возможном «затоплении» в ванной.

Спальня и гостиная

Установка розеток и выключателей, сколько бы их ни было, как в производственных, офисных, так и в жилых помещениях, помимо обеспечения безопасности, должна соответствовать требованиям по удобству их использования. Если говорить о спальне, то здесь будет удобное размещение одного выключателя и розетки по обе стороны от кровати.

Оптимальный вариант в этом случае - ставить розетки на расстоянии 70 см от пола. Такое расстояние позволит использовать прикроватную лампу без дискомфорта, связанного с отсутствием проводов, зарядки гаджетов, регулировать уровень освещения прямо в постели.

Важно продумать размещение дополнительных источников питания в рабочей зоне и возле туалетного столика, если таковой имеется. Какова высота установки розетки в этом случае? Уместной будет высота 30 см от пола у рабочего стола (актуален блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства пользования мелкими электроприборами (фен, завивка и т. Д.). .).

В гостиной обязательно сделайте несколько розеток на каждый телевизор на расстоянии одного метра от пола. Дополнительно необходимо будет предусмотреть розетки для других устройств, работающих в помещении, с учетом его разделения на функциональные зоны. Всегда используйте резервную розетку для кондиционера, вентилятора, увлажнителя воздуха или утюга.

Главный выключатель в гостиной удобнее ставить на входе. Если используется «сложное» освещение, то требуются одинаковые «сложные» переключатели на основе нескольких клавиш.

Установка по правилам в помещениях различного назначения

Упомянутые выше правила устройства электромонтажа (Пуэ) представляют собой определенные требования для установки выключателей и розеток в разных типах помещений.

Розетки могут поставляться:

  1. В производственных помещениях, где расстояние от пола до розетки составляет от 0,8 до 1 метра; В случае подводки проводов от верха стены высота 1.Допускается 5 метров.
  2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия электрических розеток с электроприборами, с учетом особенностей интерьера, но не выше 1 метра. Возможна установка на цоколи из негорючих материалов.
  3. В школах и детских садах на расстоянии 1,8 метра от пола.

Основные выключатели освещения должны располагаться на расстоянии от 0.В обычных комнатах от 8 до 1,7 метра от пола, а в детских учреждениях - на расстоянии 1,8 метра. Выключатель, установленный под потолком, предполагает к нему шнур.

В ванных, душевых и других помещениях с повышенной влажностью розетки можно устанавливать только в гостиницах и жилых квартирах. Все выключатели и розетки в этом случае должны располагаться на расстоянии от 0,6 метра относительно дверного проема в душевую.

Электроснабжение жилых помещений и детских домов должно быть оборудовано защитным устройством, закрывающим доступ к ним при взятии вилок.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно быть от 50 сантиметров. Выключатели правильно устанавливают на стене на высоте до метра от ручки двери или под потолком с помощью шнура.

Важный момент в заключение: После окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести электромонтажные работы. Это поможет обезопасить процесс эксплуатации электроприборов в будущем, определить возможные сбои в работе электросети.

Выключатели и розетки - необходимые предметы в каждой комнате. Они позволяют управлять освещением и подключать электрические устройства к сети, поэтому их расположение должно быть максимально удобным. Однако многие забыли, что эти элементы являются выводами проводов под напряжением. Поэтому их расположение должно быть максимально комфортным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети.Один из самых надежных - Евростандарт, который повсеместно применяется в Европе.

Стандарты на выключатели

Единой нормы расположения выключателей и розеток нет. Вместо них существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитают ставить эти элементы только исходя из собственных предпочтений, игнорируя рекомендации и технику безопасности. Это приводит к повреждению сети, что может способствовать возгоранию.

Что касается выключателей, то есть три варианта их установки:

  • Советский;
  • Евростандарт;
  • Установка фильтра.

Первый способ - полное соблюдение правил, установленных в советское время. Дело в том, что переключатели расположены на высоте 160 см от пола. Такая установка имеет ряд преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в размещении мебели.

Еще одно преимущество - защита от детей. До таких элементов ребенок просто не дотягивается, что обеспечивает его сохранность. Однако постепенно спрос на советский метод падает, и используются только люди, которые к нему привыкли.

Евростандарт несколько отличается от предыдущей версии. Он самый современный и комфортный. При его использовании переключатели располагаются на высоте 90 см от пола. Плюсов у такого метода тоже несколько: нет необходимости поднимать руки и элемент размещается на общем фоне комнаты.

Последний вариант предполагает установку по желанию клиента. При этом не соблюдаются нормы высоты, но основные правила и правила монтажа соблюдаются.Фристайл часто используется в помещениях, где оба стандарта просто не подходят.

Стандарты для розеток

Розетки также имеют свои стандарты для монтажа. Хотя они немного отличаются от тех, что используются для переключателей, здесь тоже есть существенные отличия. Варианты установки все одинаковые, советские, европейские и бесплатные.

Советский стандарт розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, потому что он приводил к большой путанице проводов, заметной из любой точки комнаты.Кроме того, объемные пробки легко засоряют жильцов, что может привести к обрыву элемента или поломке устройства.

Европейская версия здесь намного лучше. Рекомендуется устанавливать розетки на высоте 30 сантиметров. Это позволяет спрятать провода для мебели и практически не замечать их. Для удобства на старом стандарте можно сделать 1 розетку для подключения зарядного устройства и тд.

Установка фильтров здесь производится по тем же стандартам, что и раньше. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно! Евростандарт использует и другие типы розеток. У них более широкие выемки для заглушек. Советские розетки практически не используются, потому что современные устройства не рассчитаны.

Рекомендации по расположению розеток и выключателей

Как упоминалось ранее, евростандарт используется повсеместно в Европе. Это более удобно, и его безопасность высока. Однако устанавливать на него элементы не обязательно, поскольку этот параметр можно регулировать в соответствии с его требованиями.

Низкое расположение розеток и выключателей довольно удобно. Это позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. К тому же это выглядит эстетично и красиво. Проволочные балки больше не портят общий вид помещения.

Однако расположение этих элементов в помещении не регламентируется. По этому поводу есть несколько рекомендаций:

  • Устанавливайте переключатели на высоте руки.
  • Свет должен быть включен возле входа в комнату.
  • В больших помещениях можно установить несколько выключателей.

Не всегда рост человека соответствует среднему. Поэтому стоит отрегулировать высоту крепления по положению руки, что упростит дальнейшую жизнь. К тому же расположение таких элементов должно быть удобным для человека. Он должен иметь возможность быстро включать свет при возвращении домой или входе в комнату.В спальне есть смысл установить возле кровати повторяющиеся элементы, чтобы не вставать перед сном.

Требования к местоположению могут различаться в зависимости от типа комнаты. Особенно это касается кухни и ванной. Стоит помнить, что существует опасность попадания жидкости на провода, которая может замкнуть цепь и привести к травмам. Поэтому важно особенно внимательно относиться к этому вопросу.

В ванной не приветствуется установка розеток по Евростандарту.Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте 90 сантиметров, что соответствует советским стандартам. При этом весь корпус должен быть выполнен из пластика и иметь хорошую теплоизоляцию.

Важно! Существуют специальные типы корпусов, подходящие для использования в помещениях с повышенной влажностью. Их использование в ванной желательно.

На кухне рекомендации аналогичны, но немного по другой причине.Высокое расположение розеток здесь приветствуется благодаря кухонной мебели и регулярному использованию различных устройств. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели 90 сантиметров. Это сделает их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала нужно обесточить сеть и провести подготовительные работы. Среди них - приобретение элемента и уборка рабочего места.Для дальнейшей работы вам потребуются следующие инструменты:

А так же корпус и балясина. Подроте называется компонент, служащий основой для внутренней части розетки. Корпус используется для подключения проводов и дальнейшей эксплуатации элемента.

Процесс состоит из нескольких этапов:

  • Подметание проводов;
  • Установка травления;
  • Провода соединительные;
  • Крепление корпуса.

Для начала нужно очистить провода от выхода, предварительно запущенные в оппозицию.Необходимо оставить голые 8 миллиметров, необходимые для подключения. Рядом в стене монтируется отверстие.

После этих этапов сокет запускается. Металлическая часть подключается к сети, заплавляется в отверстия, соответствующие цвету провода. Если цветовой разметки нет, то нужно выяснить правильное расположение проводов и найти фазу.

Важно! После этих этапов необходимо аккуратно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к искрам.

После этого устанавливается розетка, монтируется пластиковый корпус. Включается электричество, конструкция проверена на работоспособность.

Обязательные требования к размещению

Независимо от высоты и стандарта необходимо соблюдать основные требования к месту. Они необходимы для безопасности арендаторов, защищая их от множества рисков.

Среди основных требований к локации отметим:

  1. Удаление от труб отопления и газоснабжения на полметра;
  2. Удаление из проемов и рам на 10 сантиметров;
  3. Удаление стирки за метр;
  4. Снятие под углом 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, важно располагать розетку на определенном расстоянии от таких конструкций.

Также важно учитывать наличие таких элементов. Часто выключатель стоит на мебели или на большом расстоянии от двери, из-за чего это неудобно. Эти расчеты следует провести заранее.

Все эти советы позволят правильно установить розетки и выключатели.А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Сам процесс подключения таких элементов к сети описан здесь:

главная »Полы» Расстояния Разбивка розеток и выключателей своими руками. Высота установки розеток и напольных выключателей

Стандартная высота розеток и напольных выключателей. Высота установки розеток

Высота розеток пола от пола должна быть такой, чтобы не было угрозы их механического повреждения и попадания воды внутрь.Также необходимо учитывать тот факт, что шнуры электроприборов следует брать для подключения к сети, поскольку использование удлинителей нежелательно из соображений безопасности. Далее мы рассматриваем наиболее оптимальное расположение электроочистки, а также существующие стандарты, которых необходимо придерживаться!

Развенчание современного мифа

Многих начинающих электриков очень интересует вопрос, какой должна быть высота пола от розеток пола по европейскому стандарту.Дело в том, что так называемого европейского стандарта относительно расположения электрических «точек» не существует. Миф пошел еще тогда, когда европейский ремонт только начинался, согласно которому изделия устанавливаются на высоте 30 см от уровня пола. Это расстояние было выбрано только из соображений практичности, и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

При этом правила Пуэу определяют некоторые требования к высоте размещения розеток в ванной, что связано с защитой от поражения электрическим током.Об этом упоминании, собственно, как и о некоторых пунктах стандарта ГОСТ и СП, мы поговорим дальше. Что ж, раз уж мы уже затронули этот вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновано это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие ссылки в стандартах

Как мы уже говорили, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы ознакомиться с этими упоминаниями, представьте их в наглядной форме:


Как видите, ни о каком бане в правилах нет слов, поэтому рекомендуем полагаться только на те рекомендации, которые мы предоставили ниже. Советы сочетаются одновременно как требования безопасности и практичность!

Итак, давайте рассмотрим, на какой высоте лучше устанавливать розетки для каждой конкретной комнаты в квартире, а также для самой популярной бытовой техники.

Кухня

На кухне стандартная высота установки розеток должна быть такой:

  • Для стирки и посудомоечной машины: 10-20 см от пола. Это значение является наиболее оптимальным по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не составит даже полуметра.
  • на 20 см выше столешницы (в районе кухонного фартука), всего от пола около 110 см.Эта отметка будет оптимальной для подключения малогабаритной кухонной техники, которая часто находится прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т. Д.
  • Для установки чертежа необходимо подключить розетку на высоте не менее 2 метров от пола.

В наглядном видео урок снабжен советами на тему, где лучше делать электропурмы:

Видео инструкция по монтажу проводки на кухне

Ванная

В этом помещении повышенная влажность, поэтому высоту устройства напольных розеток в ванной следует подбирать с умом.Здесь нужно ориентироваться не только исходя из интерьера помещения, но и опираясь на требования по ГОСТ и ПУЭ.

Вы сами понимаете, что монтировать изделия рядом с водой категорически запрещено, поэтому от раковины, душевой кабины и других предметов нужно отступать не менее 60 см, а лучше метра. Рекомендуемая высотная отметка также должна быть практичной, чтобы шнур от фена, электробритвы или той же стиральной машины не был широтой.

  • для настенного - 1,5 метра;
  • для фена и бритвы - 1 метр;
  • стиральная машина не ниже полуметра.

Также стоит обратить внимание на очень важный нюанс - размещать изделия ниже 15 см от пола необязательно! Это связано с тем, что ванная комната подвержена небольшим наводнениям, которые возникают как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы затопление помещения не представляло угрозы для жизни (при попадании воды в розетку) необходимо размещать электрические аксессуары на безопасной высоте, не менее 15 см.

Спальня

Здесь все просто, у нас есть одна розетка возле кровати, рядом с тумбочкой - для подключения зарядного устройства телефона или ночного. А другой по Евростандарту - на 30 см выше напольного покрытия.

Еще надо под запас - например, для подключения пылесоса на время уборки или кондиционера / вентилятора. Если вы решили либо установить его на прикроватную тумбочку, место электрического шнура можно разместить на экране, который скроет все провода.Для питания компьютера розетку желательно установить в рабочем столе, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервную розетку надо ставить сверху от маленьких детей, то это все устаревшие опасения. На сегодняшний день существуют изделия с защитными занавесками и чехлами, предотвращающими опасный контакт.

Суммировать

Итак, мы дали полезные рекомендации, какая высота сделает розетки правильнее и безопаснее.Напоследок хотелось бы добавить очень важный нюанс, который поможет вам определиться с точным расположением каждой электрической точки.

Перед тем как ввести в стены стены и установить проводку в доме, составьте схему, на которой указаны следующие элементы:

  • точное расположение всей мебели в комнате;
  • видов бытовой техники с точным местом ее размещения;
  • участок пропуска газа и воды;
  • проезжая часть проезда у стен;
  • оконных и дверных проемов.

Уже по созданной схеме выберите наиболее подходящую высоту установки розеток в полу, чтобы вы точно не прогадали.

В противном случае установленный электропоглотитель после расстановки мебели может оказаться закрытыми предметами или находиться на значительном удалении от них. Если это случилось в вашем случае, советуем, а не покупать в магазине!

Материалы

При ремонте квартиры или замене электропроводки возникает вопрос, на какой высоте от пола устанавливать розетки и выключатели.

Существует два стандарта, определяющих высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены к современным российским правилам и стандартам. Кроме того, при размещении розеток и выключателей руководствуемся здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной регулируется отдельными требованиями, которыми нельзя пренебрегать из соображений безопасности.

Высота установки розеток

При строительстве домов в советское время Розетки устанавливались на высоте 90 сантиметров От пола, что не всегда было удобно.

Реализован сейчас европейский стандарт позволяет установку розеток на высоте не менее 30 сантиметров от пола. Такой вариант удобнее в тех случаях, когда розетку необходимо спрятать для мебели: под компьютерным столом, тумбочкой, за стулом. Но на кухне розетки рационально размещать над поверхностью столов, так они более доступны.

Розетка для электроплит Устанавливается на высоте 0.9-1 М. С пола, чтобы при необходимости можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить вниз при условии, что она останется доступной.

Выход для вытяжного вентилятора Лучше всего разместить близко к нему, но не ниже 20-25 сантиметров от потолка .

Также в непосредственной близости можно использовать настройку розетки для WiFi роутера. Его обычно располагают в коридоре, чтобы не растягивать отходящий кабель для подключения к Интернету.Для присоединения этого кабеля возле розетки также можно установить специальную розетку, а рядом с телевизором находится розетка для подключения телевизионного кабеля.

При организации розеток на кухне нельзя допускать их расположения:

  • за корпусами встраиваемого оборудования;
  • внутренние шкафы;
  • над стиркой;
  • над плитой.


Прочтите подборку статей об установке розеток в квартире :

Высота установки выключателей

Используются два варианта установки выключателей.

  1. Установка на расстоянии 160 см от уровня пола Как было принято в советское время. Выключатель недоступен для детей, он никогда не закроет свою мебель, а для пожилых людей этот вариант будет привычным.
  2. Установка на расстоянии 90 сантиметров от пола По современным стандартам. Этот вариант более удобен, поскольку для его использования не требуется поднимать переключатель.

При использовании любого варианта выключатели необходимо размещать на расстоянии 15-20 см от откоса снаружи или внутри помещения от ручки двери.

Обязательные требования к монтажным расстояниям

При выборе высоты установки выключателей и розеток определяющим фактором является достижение комфорта в доме. Но при этом необходимо соблюдение условий действующих правил и норм, определяющих расстояние от выключателя или розетки:

  • 0,5 М. - до газовых труб, труб отопления и аккумуляторных;
  • 10 см - в оконные и дверные проемы;
  • 10 см - в угол комнаты;
  • 0.8 м. - К кухонной мойке.

И помните: расположение электрооборудования в ванной Установлено отдельных правил .

Учитывайте расположение и размеры мебели при выборе расположения выключателей и розеток. Доступ к ним после завершения ремонта перекрывают шкафами или столами. Поэтому разводка электропроводки и салона разрабатывается совместно и тщательно. По окончании ремонта перенести выключатель или розетку без глобальных переделок невозможно, так как проводка уже заложена в штрихи и поверх нее обои нассаны.

При выполнении электромонтажных работ важна высота розеток в полу и уровень расположения выключателей. Эргономичное расположение розеток делает дом более комфортным, удобным для каждого жильца, в том числе детей и людей с ограниченными возможностями.

Регулируемые стандарты

При выборе места расположения розеток необходимо учитывать нормы ПУЭ, ГОСТ, а также макет

.

Уровень точек питания прописан в ПУЭ, ГОСТ, СП.При выполнении работ необходимо руководствоваться указанными выше стандартами.

Регламент выглядит так:

  • от газопровода и аккумуляторов, розетка блока питания удалена не менее чем на 40 см;
  • высота напольного переключателя от пола 1 м;
  • в ванной розетки отодвигаются на 60 см от душа, раковины, биде или ванны;
  • от дверного глушителя, точка питания перемещается на 10-15 см.

При установке розеток в ванной необходимо подключать их через УЗО.

Требования ГОСТ и СП

Требования при установке розетки и включения ГОСТ:

  • расположение розеток и выключателей Хозяин дома / Заказчик определяет сам;
  • на 4 м2 жилого помещения должен иметь одну розетку;
  • в коридоре - по одному на каждые 10 м2.

Для совместных предприятий также установлены определенные правила выполнения электромонтажных работ:

Выключатели
  • в комнатах рекомендуется поднимать от пола на уровень 1-1.5 м;
  • если речь идет о детских учреждениях - расстояние увеличивается до 1,8 м;
  • розеток в общепите, пищевой промышленности смонтированы на полу на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и выбрать оптимальный уровень расположения розеток / выключателей на конкретном объекте.

Установка точек по евростандарту

По мнению тех, кто в последнее время пользуется популярностью у европейских стандартов электромонтажа, все выключатели лучше монтировать на высоте 90 см от пола, а розетки - 30 см.Такое расположение точек питания считается удобным для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протягивая руку. Электроприборы устанавливаются без неприглядных проложенных или свисающих проводов.

По нормам бывшего СССР высота установки розеток приравнивалась 0,9 м от пола. Выключатели устанавливались на высоте 1,6 м. До сих пор мастера-электрики отдают предпочтение именно месту расположения точек питания, если в проекте не предусмотрены другие варианты.

Советские стандарты монтажа имеют ряд преимуществ:

  • все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
  • дети не могут дотянуться до точки питания, что обеспечивает безопасность;
  • исключены случайные нажатия на выключатель;
  • Навесная мебель
  • не закрывает доступ к клавишам освещения.

Вилка электроприборов по советским стандартам вставляется без необходимости еще раз сгибаться.

Перед тем, как приступить к проектированию электропроводки, нужно четко определиться, где будет располагаться мебель.

Опытные мастера Прежде чем определять высоту установки розеток и выключателей, советуют учесть некоторые моменты и сделать следующее:

  • Составьте детальный план расположения мебели, всей бытовой техники и точек освещения в комнате. Обязательно нанесите на чертеж предполагаемые розетки / выключатели.
  • Учитывать средний рост жителей комнаты или офиса.
  • Расположите все точки питания на схеме (под оргтехникой, Интернетом, бытовой техникой, лампами, бра) так, чтобы они были доступны пользователю и при этом по возможности были скрыты от глаз. Особенно это касается стационарных устройств (телевизор, компьютер, холодильник, стиральная машина и т. Д.).
  • У кроватей, прикроватных тумб, воздуховодов воздуховоды находятся на 20 см выше плоскости мебели.
  • Для открытых участков стен высота выходов в пол по европейскому стандарту составляет 30 см.Это особенно актуально для периодически используемой техники (пылесос, переносной вентилятор и т. Д.).
  • Выключатели лучше располагать от дверной ручки на расстоянии 10-15 см от заедания. Это удобно и эргономично. Конечная высота переключателей определяется экспериментальным путем. Обычно это 80-100 см.
  • По типу помещения все переключатели размещены с максимальным удобством для пользователя. В спальне и гостиной нужно следить за тем, чтобы человек управлял освещением, не вставая с дивана, кровати.
  • Для коридора квартиры / дома / офиса розетку лучше делать в начале и в конце комнаты.
  • Имея наглядно оформленный, мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости что-то изменить еще на этапе планирования.

    Правила расположения электрокара в разных помещениях

    Электроснабжение в ванной

    Расположение розеток в ванной

    Санузел - это помещение с повышенной влажностью.Поэтому здесь чрезвычайно важно знать, как делать розетки и выключатели, чтобы они не представляли опасности.

    Основные запреты - установка розеток под раковину, биде, ванную. Из них нужно удалить выпускной патрубок не менее 60 см, чтобы исключить случайное закачивание воды. Переключатель желательно делать вне помещения или также убирать с предметов стирки. Светильники и подмычки у зеркала желательно запитать через шнурок или выключатель с противоположной стороны раковины / ванны.

    Гостиная

    Для ТВ и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, розетка под ним выводится на 20-40 см от потолка.

    Кухня

    В этой комнате есть несколько стандартов размещения розеток. Они различаются в зависимости от используемой техники:

    • Первый уровень. Подразумевает установку розеток на высоте 10-15 см от пола.Есть мощная духовка, электроплита, морозильная камера, холодильник, измельчитель мусора. Удобство такого расположения в том, что после установки встроенной кухни не получится иначе добраться до розеток к розеткам.
    • Второй уровень. Здесь монтируется целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению можно удачно подключить к рабочей поверхности электрочайник, блендер, микроволновую печь, миксер и другую мелкую бытовую технику, которой удобно пользоваться.
    • Третий уровень. Крепление Power Power для подключения вытяжки, ТВ, подсветки. Высота локации 2-2,5 метра от пола.

    Выключатель размещается непосредственно у двери на удобной для пользователя высоте. Как правило, он приближен к евростандартам и равен 90-110 см.

    Спальня

    Пример расположения силовых ветров у русла

    • По обеим сторонам двухспальной кровати (независимо от ее размера) сделайте двойную розетку и через двухстворчатый выключатель.Они находятся в 70 см от плинтуса. Это позволяет отдыхающему, не вставая с постели, управлять освещением, ставить мобильный телефон на подзарядку, читать книгу при ночнике.
    • Главный выключатель находится в помещении сразу у входа.
    • Если в спальне предусмотрен туалетный столик, то по обеим сторонам от него на высоте 70-90 см делают розетки для подключения мусора или фена.

    Все розетки в спальне расположены в соответствии с выбранным мебельным гарнитуром.Не исключено, что он будет нестандартным. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями или при разработке дизайнерского проекта.

    Детская

    10 лет назад специалисты рекомендовали располагать все точки питания как можно выше в детских комнатах. Это обеспечивает безопасность ребенка и исключает вероятность его контакта с электросетью. Сегодня все розетки снабжены специальными крышками-замками. Чтобы вырастить их, малышу требуются усилия.Поэтому такие розетки можно монтировать по европейскому стандарту.

    Переключатель в комнате ребенка производится по его росту. Желательно установить регулируемую розетку, с помощью которой можно увеличивать или уменьшать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

    Шкаф

    Для дорогостоящего оборудования необходимо предусмотреть систему защиты от перепадов напряжения

    В этой комнате требуются точки питания большего размера.По крайней мере, один блок должен быть расположен в непосредственной близости от стола. Персональный компьютер, монитор, роутер, принтер и копировальный аппарат, аудио цвета будут подключаться через него. Аппарат находится в 30 см от уровня пола. Сколько точек еды будет в нее включено, мастер решает сам в зависимости от количества будущих приемов.

    Если в офисе предусмотрена библиотека, необходимо установить розетку на пол. Устанавливается в зоне для чтения. Розетка для лампы также сделана по евро 0 уровня.3 мес.

    На свободной стене разместятся еще 1-2 розетки. Они используются для подключения временной техники.

    При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер смело может спроектировать расположение розеток / выключателей на свое усмотрение.

Старый стандарт и новые тенденции моды.
Удерживая новый дом, или меняя проводку в старой квартире, хозяева недоумевают: «Какая высота и переключатели?» Представителям старшего поколения может больше понравиться расположение выключателей по старинке, на уровне плеч, а высота розеток не ниже уровня ремня.

Молодежь, склонная к веяниям модных концепций, в решении этого вопроса сделает акцент на Евростандарте. Необходимо немедленно изменить его на то, что так называемый «Евростандарт» не существует в официальных правилах, регулирующих подключение и расположение в помещении данных электрических устройств, есть лишь несколько ограничений на их размещение, относительно пожарных и электрическая безопасность.

Требования ПУЭ (правила устройства электроустановок)

Согласно п.7.1.48 настоящих правил и ГОСТ Р 50571.11, допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.


Зоны разной электробезопасности

При этом существует разделение санузла на зоны электробезопасности относительно источника брызг (душ, санузел, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на расстоянии не менее 60 см от источника распыления.


Расположение электрических розеток и других сетевых элементов

В отношении кухни действуют те же правила (не ближе 60 см для раковины для умывальника), и используется пункт 7.1.50, который требует, чтобы расположение выключателей и розеток не было ближе к 0,5 м. К газопроводу.


Расположение розеток на кухне

Собственный стандарт

Так как других правил нет, устанавливать розетки и выключатели в доме или в квартире необходимо согласно ограничениям, описанным выше, но по собственному «Евростандарту».

В данном контексте это слово обозначает только концепцию их установки с максимальным удобством, комфортом, эргономикой и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «Евростандарт».

Например, строители на постсоветском пространстве считают, что по этому стандарту розетка должна быть установлена ​​на высоте 30 см. С пола почти обязательно. Но на самом деле это не так - высота и расположение розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.


Расположение розеток в спальне

Например, на кухне совершенно нелогично прятать розетки под столом, там, где удобнее будет устанавливать розетки на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдет расположение розетки как можно дальше от пола, но не ближе 10 см.

В каждом конкретном случае при выборе высоты необходимо руководствоваться не общепринятыми габаритами, а оптимальным функционалом.

Простота использования

Итак, разобравшись с социальной парадигмой слова «Евростандарт», мы принимаем, что высота настроек должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электроэнергии.

То есть для частого подключения пылесоса расположение розетки возле пола будет удобным. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он был подключен на уровне гладильной доски.А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.


Расположение различных электрических элементов в коридоре

Критерии выбора параметров расположения

Таким образом, с учетом того, что к правилам ПУЭ не применяются какие-либо дополнительные требования и ограничения по размещению розеток и выключателей в жилых комнатах, квартирах и домах, рассчитать высоту и расположение каждого устройства из:

  • Расположение мебельной гарнитуры - всегда должен быть свободный доступ к выключателям и розеткам;
  • Мебельный дизайн - В последнее время все большую популярность приобретает скрытая установка торговых точек.В этом случае нужно знать необходимые размеры с точностью до миллиметра, чтобы прорезь в задней стенке шкафа или кухонного гарнитура точно совпадала с положением розетки;
  • Наличие и расположение бытовой техники и всего оборудования - всегда следует избегать использования удлинителей и тройников, выставляя необходимое количество розеток.

Если заранее невозможно определить количество и характер подключаемой нагрузки, розетки устанавливаются по одной на каждую стену, либо через каждые 1.8 м на высоте 20-40 см.


Пример расположения розеток и выключателей

Высота установки выключателей

Согласно рекомендации ПУЭ п. 7.1.51 выключатели устанавливают на стене не ближе 10 см для дверного проема от дверного замка на высоте около метра. Также допускается установка под потолком выключателей, управление которыми осуществляется с помощью шнура.

Высота 100 см. Удобно для всех членов семьи. Но в помещениях детских учреждений (школы, сады, ясли) высота установки должна быть 180см.Чтобы включить освещение на балконе, в туалете или ванной, выключатель должен располагаться вне помещения.

Если кто-то душит старый советский образец, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.

Результат

Таким образом, следуя приведенным выше правилам, вы можете рассчитать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений нашего собственного комфорта. Эргономичность и доступность являются хорошим признаком безопасности - возможность быстро выдернуть шнур питания может спасти его от пожара и сам электроприбор.

Правильное размещение розеток очень важно для повышения надежности, повышения степени комфорта и правильного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются вполне резонным вопросом: «На какой высоте от пола делать розетку?». Сегодня мы постараемся осмыслить ответ на этот вопрос, предоставив вам всю необходимую информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодежь стремится к более современному «европейскому стандарту», ​​чтобы идти в ногу с последними тенденциями моды.Старая гвардия предпочитает «Советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Надо сразу поменять, что нет «европейского стандарта». Есть лишь небольшой список ограничений, которые существуют исключительно для обеспечения пожарной безопасности.

В СССР розетки размещали на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот метод может составить конкуренцию так называемому «Евростандарту», ​​поскольку имеет множество преимуществ:

  • Маленькие дети не могут получить доступ к розетке, так как она находится на довольно большой высоте;
  • Такое расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других устройств, не требующих постоянного включения в сеть;
  • Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по Евростандарту

Этот метод набирает все большую популярность на постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

  • Благодаря достаточно низкому расположению розетки не мешают свободному перемещению по комнате;
  • Внешний вид помещения не портится повсюду «свисающими» проводами от электроприборов.


Правила устройства электроустановок (ПУЭ)

ПУУ регулирует размещение розеток следующим образом:

  • Устанавливать розетки в санузле квартиры или гостиничного номера можно, но только с устройством защитного отключения (УЗО) или разделительным трансформатором;
  • Розетка не должна располагаться ближе 0.6 м до двери душевой кабины;
  • Каждая группа розеток, которая находится в квартире, должна иметь Узо;
  • Запрещается установка электрооборудования ближе 0,5 м от газовой установки;
  • Запрещено размещать в банях и саунах.


СП и ГОСТ

Правильное размещение розетки следует из следующих правил:

  • Одна розетка устанавливается на каждые 4 м периметра жилого помещения;
  • Хозяин частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
  • Одна розетка размещается на каждые 10 квадратных метров.М. Площадь коридора (выключатели лучше устанавливать на обоих концах коридора).

Нет четких правил, на какой высоте следует устанавливать кухню. Но есть некий стандарт, который сформирован на основе типовых размеров мебели для кухни. Согласно этому стандарту розетка размещается на трех уровнях.

Первый уровень. Стандартная высота размещения на кухне - 10-15 см от пола.Отлично подходит для различных электроприборов, таких как: посудомоечная машина, холодильник, электрическая плита и так далее.

Второй уровень. Розетки для переносных электроприборов: чайник, микроволновая печь, блендер и др. Необходима для них высота от 110 до 130 см.

Третий уровень. Для него характерно размещение розеток на высоте 200-250 см. Для удобного доступа к ним может потребоваться табурет.

Санузел - это место, практически постоянно с повышенной влажностью.Поэтому для максимальной безопасности необходимо установить электрическую розетку вместе с крышкой для защиты от брызг. Минимальная высота розетки - 15 см, чтобы вода не попадала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных устройств можно использовать такие параметры высоты:

  • Для фена, бритвы и других небольших электроприборов рекомендуется устанавливать розетку на высоте 1.1 м;
  • Стиральная машина - 1 м;
  • Водонагреватель - 1,8 м.

В спальне с двух сторон возле двухспальной кровати установлены розетки для подключения электроприборов к сети, не вставая с места. Также рекомендуется разместить переключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которой должен свободно выходить в любом направлении. Возле стола розетки для компьютера или другой техники.


В условиях других помещений

Все зависит от фантазии хозяина. Количество розеток рассчитывается таким образом, чтобы хватило на всю технику, которая будет в этом помещении. Но лучше использовать несколько уровней: первый и второй, чтобы было удобно пользоваться всеми электроприборами.

Электрические пломбы устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом.Остальные параметры размещения зависят от вашего удобства.

Собственный стандарт

Если возникла идея, лучше легко установить розетку, фото этого расположения розетки лучше посмотреть в интернете. Это убережет от возможных проблем.

Расставить торговые точки дома вы можете по своему усмотрению, но соблюдая правила, описанные выше. Следовательно, нет необходимости вводить какие-либо стандарты.Вы можете размещать розетки исходя из собственной простоты использования.

Необходимо выбрать такое жилье, которое позволит без проблем пользоваться различными электроприборами. Например, максимально удобное размещение прикроватных розеток - 70 см. На такой высоте пользоваться гаджетом, подключенным к сети, вполне комфортно.

Розетки для телевизора лучше располагать ближе к полу, за телевизором, чтобы провода не мешали перемещению.Вам нужно удобное расположение, чтобы не использовать удлинители.

Заключение

Ключевое значение при выборе места расположения розеток - безопасность и комфорт. Следуя этим двум факторам, вы легко можете упростить себе жизнь. Не пренебрегайте этим. Удачи.


Фото оптимального размещения розеток по высоте

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
