Как сделать дымоход через крышу бани: технология установки, выбор материала

Содержание статьи

• 1 Оптимальное месторасположение прохода трубы
• 2 Проход через профлист
• 3 Как установить, учитывая вид покрытия и конструкцию
• 4 Особенности вывода кирпичного
• 5 Провод сэндвич-трубы через кровлю
• 6 Современные из керамики
• 7 Выводы
• 8 Познавательное видео

Вывод трубы через крышу бани – одна из важнейших, а также сложнейших задач при возведении бани. В процессе заделки трубы на крыше бани необходимо решать сразу несколько важнейших задач, а именно:

• Обеспечение пожаробезопасности;
• Изоляция выхода трубы из бани на крышу от различных атмосферных осадков.

И это все не пустые слова. К вопросу о том, как сделать трубу в бане через крышу необходимо подойти максимально ответственно, поскольку оплошности при герметизации или фиксации трубы на стыке могут привести к разрушению и возгоранию.

Рекомендуем тщательно изучить все тонкости провода трубы через крышу бани прежде, чем браться за работу.

Далее мы расскажем как поставить трубу в баню на крыше.

Оптимальное месторасположение прохода трубы

Проектируя строительство бани, важно выбрать наиболее подходящее по всем параметрам месторасположения выхода трубы через крышу, учитывая при этом нормы пожарной безопасности.

Коньком называют самую верхнюю часть крыши стропильной системы, соединяющую обе части крыши.

У расположения вывода трубы около конька имеется ряд преимуществ:

1. В зимнее время количество скапливаемого снега у дымоотводной системы будет ничтожным, что, в свою очередь, исключает возможность протечки;
2. Выход дымохода над поверхностью крыши – минимален. Это уменьшает воздействие неблагоприятных внешних факторов;
3. Благодаря небольшому выводу трубы над крышей также уменьшается количество образовываемого конденсата и отпадает необходимость укрепления растяжками;
4. Наиболее простой процесс монтажа.

Информация! Согласно общему мнению специалистов, оптимальное месторасположение вывода трубы через крышу – вблизи конька.

В свою очередь, не рекомендуется выводить потому, как вывести трубу в бане через крышу бани в ендове, поскольку именно здесь в зимнее время образуются снежные мешки, а в сырую погоду вода скапливается с обеих сторон крыши.

В этом случае протечки просто неизбежны, даже при самой качественной гидроизоляции.

Если же что-то пошло не так и дымоход в бане через стену или крышу выведен не в подходящем месте, близко расположен к ендове или конструкциям перекрытия, то спасением станет дополнительно установленное колено, которое позволит вывести конструкцию в правильное место.

Проход через профлист

Для нормального функционирования бани и для того чтобы она следовала своему предназначению, кровельный пирог у нее состоит из нескольких изоляционных слоев:

1. Пароизоляция;
2. Гидроизоляция;
3. Теплоизоляция.

Для того, чтобы эффект от настила изоляционных слоев удовлетворял владельцев бани, он должен проходить через крышу сплошным настилом.

Однако во время провода дымохода через крышу бани целостность настила неизбежно повреждается.

Противопожарными нормами установлено минимальное расстояние от трубы до горючих материалов, оно составляет 13-25 см.

В данном случае горючими материалами выступают как раз-таки изоляционные слои, именно поэтому просто необходимо оградить место, где проходит труба в бане через потолок и крышу.

Роль ограды можно предоставить нескольким стропильным ногам и поперечным балкам. При правильной установке труба расположится в собственном своеобразном коробе.

Не стоит оставлять без внимания и само пространство между трубой и коробкой, его следует заполнить негорючим веществом, например минеральной ватой.

Однако не стоит использовать для этих целей стекловату, так как она достаточно неустойчива к высоким температурам, лучше отдать предпочтение базальтовой вате, которая устойчива и к влаге, и к перепадам температур.

Как установить, учитывая вид покрытия и конструкцию

Первое, о чем стоит помнить при проводе трубы дымохода через кровлю – это о важности отвода воды, стекающей по кровельному покрытию, а также по самой трубе.

Помощниками в этом серьезном деле станут защитные фартуки.

Устанавливать же их следует таким образом, чтобы верхний край фартука находился либо под кровельным листом, что находится выше фартука, либо под коньком.

У высоты трубы над коньком крыши бани нет определенного понятия.

Также, когда проводится труба через крышу, она должна фиксироваться. Главное – не переусердствовать.

Для круглой трубы направление задается металлическими планками.

Далее рассмотрим технологию вывода трубы в зависимости от типа дымохода.

Важно! Очень важно следить за тем, чтобы зафиксированный дымоход был подвижен по отношению к кровле, поскольку при его расширении и сжатии от перепадов температур не избежать повреждений поверхности крыши, а также последующей течи.

Особенности вывода кирпичного

Обилием форм кирпичные дымоходы не отличаются, поскольку производятся они либо прямоугольными, либо квадратными.

Благодаря этому для того, чтобы загерметизировать стыки, можно использовать материалы, идущие в комплекте с кровельными конструкциями.

Внимание! Не следует браться за самостоятельную кладку дымохода, если вы не имеете достаточного опыта. Если же вы все-таки решили сделать дымоход своими руками, предварительно потренируйтесь – выложите хотя бы 10-20 рядов кирпичей просто на земле и без раствора.

Например компании, выпускающие кровлю из металлочерепицы, прилагают к комплекту специальные клейкие ленты с алюминием или свинцом в составе, которые используются в процессе герметизации стыков. Один из краев крепится к обрешетке, второй – у основания самого дымохода.

Далее верхний край фиксируется металлической планкой, под которой делается углубление таким образом, чтобы и планка, и лента оказались в нем.

Благодаря такой конструкции, вероятность попадания воды внутрь существенно уменьшается.

Далее стык необходимо защитить от просачивания воды, для этого подойдет термостойкий герметик.

Хорошей новостью является то, что для труб квадратных и прямоугольных форм защитный фартук можно смастерить своими руками. Понадобится лишь немного жести или лист алюминия.

Необходимо четыре части – две боковые, передняя и задняя.

Каждая из полос загибается таким образом, чтобы одна часть крепилась к обрешетке, а вторая – непосредственно к трубе.

Конструкция полностью промазывается герметиком во избежание попадания воды в потолочный пирог.

Технология обустройства кирпичного дымохода:

1. На первом этапе делается разметка под выход трубы на потолке и крыше. Затем выпиливается отверстие по рассчитанным размерам и, что наиболее важно, строго вертикальное;
2. На заранее подготовленное место печи выкладываются кирпичи, соблюдая необходимый для хорошей тяги диаметр трубы. Ширины прохода на полкирпича будет достаточно. Следует очень тщательно следить за правильностью укладки кирпичей, поскольку исправить возможности не представится – кирпичи придется демонтировать;
3. Рядом с потолком пространство стен расширяется, что делает всю конструкцию более устойчивой. Реализуется это за счет того, что каждый последующий ряд слегка выступает над другим;
4. Далее дымоход закрепляется посредством обрезных досок, которые прибиваются вплотную к распушке;
5. Проход снова нужно сузить по той же технологии;
6. Далее кладется выдра, которая служит для отвода дождевых вод. Условием кладки является то, что выдра должна начинаться от самой нижней точки кровли и продолжаться до тех пор, пока не будет выступать от самой верхней точки на два ряда;
7. Далее выкладывается шейка дымохода и устанавливается колпак, как защита от осадков;
8. Последним этапом является герметизация стыков. К данному процессу стоит отнестись максимально внимательно.
   Кирпичные дымоходы относятся к ряду наиболее эффективных конструкций, однако существенным недостатком является их высокая стоимость и трудности монтажа.

На современном рынке существуют более современные, простые и недорогие конструкции.

Информация! Высота дымохода должна быть не менее 5 м!

В свою очередь, минимальный показатель высоты трубы, выступающей над кровлей, должен быть порядка:

1. 50 см – над плоской кровлей;
2. 50 см – над верхней точкой конька, при условии, что дымоход расположен на расстоянии не более 150 см от конька;
3. Не ниже конька – если расстояние от дымоходной конструкции до конька свыше 150 см, но меньше 300 см.

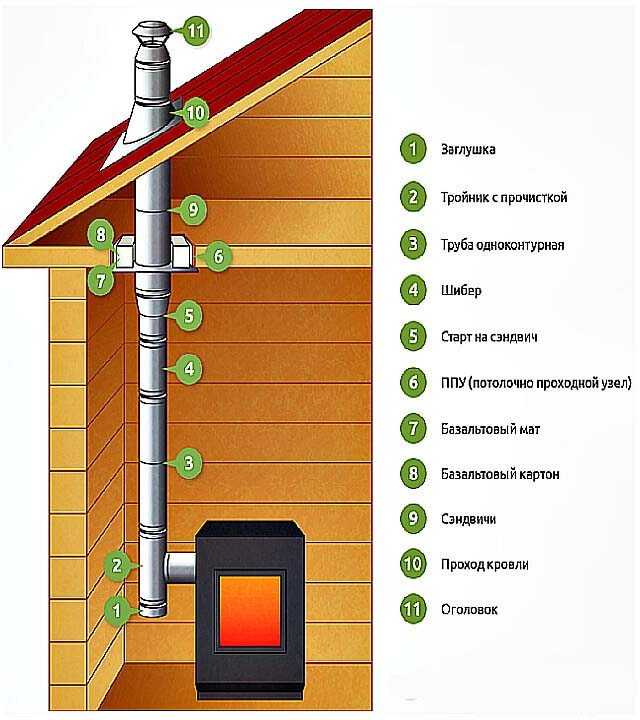

Провод сэндвич-трубы через кровлю

Сэндвич-дымоходы относятся к ряду новых конструкций. Они прекрасно выглядят, установка трубы в бане через крышу не отнимает много времени и срок эксплуатации достаточно высок.

Однако стоимость соответствует заявленным характеристикам и находится на том же высоком уровне.

Преимуществом сэндвич-труб является защита от перегрева посредством слоя утеплителя, которым оснащены все трубы такой конструкции.

Последовательность установки:

Так же, как и при монтаже кирпичного дымохода, изначально производится разметка в месте, где в будущем планируется проводить дымоходную трубу через крышу бани. Учтите, что между сэндвич-конструкцией и перекрытиями из дерева должно оставаться не менее 10 см для прокладки утеплителя, на роль которого лучше всего подойдет минеральная вата;

1. Далее производятся замеры, чтобы выбрать месторасположение узла разгрузки, который устанавливается на чердаке. Именно на него идет вся нагрузка от трубы, что выходит с потолка;
2. Установка стартовой дымоходной сэндвич-трубы. Она должна стоять достаточно плотно, без колебаний;
3. Потолочная разделка устанавливается в месте пересечения трубы и потолка. Она обеспечивает беспрепятственное движение трубы вверх-вниз, однако не позволяет уходить в бок;
4. Когда подошла очередь выводить трубу через кровельные покрытия, нужно проделать в кровле и обрешетке разъемы, затем тщательно загерметизировать место, откуда выходит дымоход, а также все найденные щели;
5. Во избежание попадания атмосферных осадков в проход дымохода, установите поверх него грибок;

Для сэндвич-дымоходов изготавливают много дополнительных полезных аксессуаров, большинство производителей выпускают их в комплекте с самими конструкциями. Стоит отметить, что, по отношению к другим видам конструкций, сэндвич-трубы — одни из самых недорогих.

Внимание! Для теплоизоляции стыка трубы и потолочных перекрытий используются только огнеупорные материалы!

Современные из керамики

Современные керамические системы дымоотвода выглядят достаточно привлекательно, при этом по качеству не уступают ни кирпичным, ни сэндвич-дымоходам.

Дымоходы из керамики просты в монтаже и удобны в использовании, однако цена на них гораздо выше цены на сэндвич-трубы.

Важно! СНиПом установлены нормы, по которым расстояние от бетонных и кирпичных плит до обрешеток должно быть не менее 13 см, а от керамических труб – 25 см и более.

В состав керамических труб входит три части:

1. Внутренняя трубка из керамики;
2. Утеплительный слой;
3. Внешний слой облицовки из керамических кирпичей.

Преимуществом данного типа является отсутствие необходимости в страховке элементами из дерева. В свою очередь, недостатком можно назвать то, что стоять они могут только прямо.

Последовательность вывода керамической трубы:

1. В первую очередь необходимо подготовить место для установки, выровняв поверхность. Расположить конструкцию можно как непосредственно на печи, так и на отдельном фундаменте. Важно отметить, что для кладки используется только специальный клей, который идет в комплекте с дымоходом;
2. Следом нужно заготовить арматуру из металла, длиной порядка одного метра – для укрепления конструкции. Далее проделываются разъемы в крыше и в потолке соответственно. Еще одно преимущество заключается в том, что благодаря стойкой термозащите керамического покрытия, необходимость дополнительного утепления отпадает, поэтому запасы по размерам не нужны;
3. Устанавливаются первые керамические половины – их две. Замок необходимо смазать предназначенным для этого клеем. Следом вставляется арматура в боковые отверстия и оставшиеся щели также заполняются клеем;
4. Слоем теплоизоляции обматывается керамическая конструкция. Идеально подойдет минеральная вата;
5. Далее процедура повторяется – керамические части сажаются на клей, затем вставляется труба;
6. Чем заделать трубу на крыше бани, а именно щели, которые могут образоваться между потолком и дымоходом, следует заделать деревянными плинтусами;
7. В конструкции чердака дымоход также необходимо закрепить. Чтобы сделать это, дымоход обкладывается деревянными досками и плотно прибивается к чердачным перекрытиям;
8. Обязательно следует загерметизировать место, где труба проходит через крышу.

Выводы

Безусловно, монтаж дымохода и выхода для него – довольно трудоемкий процесс, требующий определенных навыков, знаний и умений. Именно поэтому перед тем, как самостоятельно браться за монтаж таких сложных конструкций, трезво оцените свои силы.

Возможно, вы все-таки решите обратиться в профессиональную организацию, мастера которой выполнят работу быстро, качественно и в соответствии со всеми нормами.

Если же вы решились взяться за работу самостоятельно – следуйте простой пошаговой инструкции выше и у вас все получится!

Познавательное видео

Установка дымохода в бане через потолок и крышу: материалы и технология

Несложная технология возведения бани, тем не менее, связана с большим количеством вопросов, требующих решения в процессе работ. Один из них – каким образом будет проход трубы в бане через потолок наружу? Операция требует пристального внимания, поскольку ваша безопасность, срок службы сооружения зависят от правильности подхода.

Допущенные просчеты на данном этапе нарушат требования пожарной безопасности (ПБ). Поэтому лучше кардинально и скрупулезно подготовиться и сделать все правильно, чем потом исправлять ошибки. В статье мы предлагаем ознакомиться с нюансами, связанными с решением вопроса, как установить трубу для бани. Ознакомиться с ассортиментом дымоходов вы можете здесь

.

Законодательная база

Начнем с того, что дымоход от банной печи нагревается достаточно сильно. Особенно, если печь дровяная. А так как потолок в этом строении чаще всего деревянный, то соответственно присутствует большая вероятность его возгорания при контакте с печной трубой. Конечно, если дымоход – это кирпичная конструкция, то вероятность возникновения пожара снижается. Но сегодня в век современных технологий и материалов банные печи – это металлические конструкции с металлическими дымоходами. А значит, температура металлической оболочки точно такая же, как у угарных газов, проходящих внутри дымоходной трубы.

Поэтому существуют несколько законодательных актов, а именно СНиПов, в которых четко указано, на что необходимо обратить внимание, и какие моменты в процессе монтажа дымохода от банной печи надо учитывать, чтобы гарантировать высокую пожарную безопасность объекта.

СНиП 2.04.05-91: «Отопление, вентиляция и кондиционирование» Источник en.decorexpro.com

Итак, основной свод норм и правил, который используют в процессе установки дымохода в бане, это СНиП 2. 04.05-91 под названием «Отопление, вентиляция и кондиционирование». В этом своде, а именно в разделе «Печное отопление», которое начинается с позиции 3.62, четко описано, какие требования предъявляются к печным дымоходам. Не будем углубляться в каждый пункт документа, просто обозначим те из них, которые касаются темы нашей статьи.

В первую очередь несколько слов о самой печке. Во-первых, температура ее стенок не должна превышать +120С. Во-вторых, если на дымоход устанавливается вентилятор, обеспечивающий необходимый показатель отвода угарных газов, проще говоря – вытяжку, то соответственно надо будет обеспечить и искусственный приток воздуха извне помещения. В-третьих, печи надо устанавливать только у внутренних стенок бани, которые возведены из негорючих материалов, или обшивать стенки негорючими материалами.

Печка в бане у стены, которая обшита камнем Источник stroisovet.com

Теперь о дымоходной трубе.

• Ее выводят выше конька минимум на полметра, или тот же параметр используют над плоскостью плоской кровли бани. Особое внимание скатным крышам, где труба может выходить в любом месте ската, необязательно рядом с коньком. Но высота внешней части дымохода определяется тем же параметром.
• Если баня – строение, которое пристроено к основному дому, или является частью этого дома, то дымоход выводят обязательно выше конька крыши дома на те же полметра.
• Дымоход из кирпича должен быть вертикальным.
• Металлические трубы можно частично укладывать под углом, но с условием, что угол наклона не будет превышать 30°, а длина наклонного участка не будет больше 1 м. При этом наклонная часть в плане сечения должна быть точно такой же, как и вертикальная. Плюс, ее внутренние поверхности должны быть гладкими.
• Если крыша бани покрыта горючими кровельными материалами, то на дымоход обязательно устанавливается искрогаситель в виде металлической решетки с ячейками размером не больше 5х5 мм.

Искрогаситель для дымоходной трубы Источник banyaprofi.ru
Смотрите также: Каталог проектов бань, представленных на выставке «Малоэтажная страна».

Теперь, что говорит СНиП по поводу выхода трубы из бани на крышу. Начнем с того, что проход сквозь потолочную конструкцию называется проемом. А часть конструкции трубы, проходящий через проем — разделкой. Так вот последняя должна быть по длине дымохода больше толщины проема минимум на 70 мм с каждой стороны. То есть получается так, что защитный элемент, который ограждает проем от трубы, должен выступать внутрь помещения и в сторону чердака на расстояние 7 см минимум. Это делается для того, чтобы обеспечить пожарную безопасность.

Далее, что касается ширины проема относительно сечения дымохода. Здесь необходимо отметить, что в СНиПе есть оговорка, что данный параметр надо искать в рекомендациях от производителя печного оборудования. И его брать за основу проведения монтажных работ. Но есть в документе приложение под номером «16», которое обозначено, как «обязательное». В нем указаны эти соотношения, которые часто и берут за основу многие строители и монтажники.

Проем под дымоход должен быть широким в соответствии с нормативами СНиПа Источник allremont59.ru

Так вот в этом приложении указано, что расстояние от дымоходной трубы до края проема, не защищенной от возгорания, должно быть 0,5 м, а при защищенном от возгорания – 0,38 м. И это расстояние надо обязательно заполнить негорючим материалом. И еще один важный момент. Нельзя внутри проема стыковать части дымоходной трубы. То есть проходная часть должна быть цельной, чтобы избежать разгерметизации дымохода в процессе его эксплуатации.

Итак, со СНиПом все. Как видите, в этом законодательном документе все, в принципе, разложено по полочкам. Если строго следовать этим нормам и требованиям, то можно гарантировать высокое качество конечного результата. А теперь рассмотрим, как правильно провести дымоходную трубу через потолок в бане.

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Прокладка дымохода через потолок

Обычно проем в потолке планируют еще на стадии составления проекта. Поэтому сразу в потолке оставляют отверстие: квадратное или круглое. Но иногда приходится делать отверстие в уже сооруженном перекрытии. Как это можно сделать просто:

• Устанавливают печь по месту ее монтажа.
• Прикладывают к потолку отвес так, чтобы кончик груза точно совпадал с центром дымоходного патрубка банной печки.
• На потолке делают метку в виде крестика.

Для определения места проема в потолке используют обычный отвес Источник samibm.ru

• По метке делают небольшое сквозное отверстие дрелью и сверлом.
• Затем перемещаются в чердачное помещение и подвешивают отвес так, чтобы его груз точно совпал с высверленным отверстием в перекрытии. Ставят метку на кровельном материале.
• После чего необходимо определиться с размерами и формой проема. И нанести их на перекрытие и кровлю, используя карандаш или маркер.
• Обычно материал перекрытия и кровельное покрытие режут электролобзиком или ножовкой.

Итак, проем готов, теперь остается сделать разделку. Есть множество вариантов, предлагаем рассмотреть один из самых простых.

Выбираем теплоизоляционный материал

На современном рынке строительных материалов представлено множество вариантов для теплоизоляции. Они отличаются между собой свойствами и ценами. Мы приведем самые распространенные виды, применяемые в качестве теплоизоляторов, когда проводятся работы по монтажу прохода трубы в бане через потолки:

• Минвата или базальтовая вата. Чаще всего используются для сэндвич труб и выдерживают температуру до 600 градусов. К недостаткам относятся потеря защитных качеств при намокании, выделение вредных веществ под воздействием высоких температур.

• Керамзит быстро восстанавливает заявленные свойства после намокания, но при установке разводки через потолок в бане, потребуются специальные емкости для него.

• Минерит. Его основу составляют цемент, целлюлоза и различные добавки. Материал выдерживает температуру до 600 градусов, натуральный состав делает его полностью безопасным для человека.

Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы.

• Асбест – хороший изоляционный компонент. Минус – выделение вредных веществ в воздух от сильного нагрева.

• Песок или глина. Самые первые материалы, которые использовались в качестве теплоизоляторов. Обладают худшими изолирующими свойствами, чем современные аналоги. Однако натуральный состав делает их популярными среди счастливых обладателей домашней сауны.

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

• Не допускается провисание и перекашивание элементов дымоотводящей системы.
• Выполнение поворотов трубы допускается, но не более трех.
• Расстояние от дымовой трубы до стен должно быть не менее 50 см.
• Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
• Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
• Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
• Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
• В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
• При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

Рекомендуем ознакомиться: Почему в трубе дымохода образуется конденсат и как от него избавиться?

Герметизация трубы на кровле

Данный вопрос имеет немаловажное значение. Вода, стекая по крыше, может попасть внутрь дымохода. В зависимости от того, какая труба у вас выходит наружу, сделайте качественную герметизацию:

Вариант кирпичной трубы с прямыми углами

Подобный дымоход обычно представлен в виде квадрата и прямоугольника. Большинство производителей оснащают комплект материалами, которые требует дальнейшая изоляция трубы. Если у вас внешнее покрытие крыши представлено металлочерепицей, лучше всего использовать специальные ленты. Липкая поверхность на одной из сторон и сложный состав позволяют надежно закрепить ленту к дымоходу и обрешетке. Верхнюю сторону придется дополнительно зафиксировать металлической обрешеткой. Ее крепят к кирпичу на дюбели.

Если кровля на вашей бане мягкая, в ленте нет никакого смысла. Вы просто заводите материал, покрывающий наружную сторону на кирпичную трубу.

Вариант круглой трубы

Такие устройства применяются гораздо чаще.

Их основу составляют сэндвич панели, которые очень легко собрать, при этом не придется тратить время на утепление.

Важно! Откажитесь от обычных одностенных труб в целях безопасности.

Производители металлочерепицы советуют в качестве места выхода дымохода использовать проходы через кровлю. Такие конструкции оборудованы специальным колпаком, через который можно провести трубу.

Также вы можете приобрести алюминиевую заводскую проходку. Она также оснащена специальным колпаком для прохождения трубы.

Как вывести трубу посредством заводской проходки?

• обрежьте часть гофры, меньшей по диаметру трубы на 20%.
• смажьте мыльным раствором две составляющих. Так вам легче будет надеть проходку на трубу.
• придайте фланцу нужную форму. Используйте молоток, но действуйте аккуратно, чтобы не повредить деталь.
• по внутреннему краю нанесите герметик, прижмите края, прикрутите саморезами.

Таким образом, проводка трубы – несложный процесс. Главное, выберите качественные теплоизоляционные материалы и основательно подготовьтесь к работе.

Функции разделки

Основная функция разделки это выполнение прохода трубопровода через ограждение. Под ограждением понимается потолок или непосредственно крыша. Проход должен быть герметичным.

При правильно выполненной разделке ни одна капля внешних осадков не попадает в помещение, не говоря уже о внутреннем пространстве помещения.

Отдельно стоит пожаробезопасность. Дело в том, что дымовыми газами труба нагревается до значительных температур. Даже после прохождения всех теплообменников, уходящие газы имеют значительные показатели температуры, что при соприкосновении трубы с воспламеняемой поверхностью может послужить источником пожара.

Поэтому пространство между элементами разделки и трубопроводом заполняется герметиком. В большинстве случаев это минеральная вата на основе базальта. К тому же, во внутренние элементы разделки включают фартук из металла, который предохраняет окружающую поверхность от повышенных температур.

При правильно выполненной разделке ни одна капля осадков не попадает в помещение

Основные правила и нормы

На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.

Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.

Чердак

– Что это за труба торчит из моей крыши?

спросил 2 года 8 месяцев назад

Изменено 2 года, 8 месяцев назад

Просмотрено 17 тысяч раз

Я не уверен, для чего это отверстие, но мне интересно, должна ли у него быть крышка для защиты от дождя.

Извините за отсутствие описания. Я совершенно не в курсе, что бы это ни было.

Если это вообще поможет, у меня дома стоят две турбины плюс эта труба. Так что я знаю, что это не для вентиляции чердака. Я думаю, это для вентиляционных отверстий в ванной, может быть?

• чердак
• вентиляция
• слив-слив-вентиляция

3

Почти наверняка вентиляционное отверстие для водопровода. Он подключается к канализации, поэтому ему не нужна крышка. Весьма вероятно, что почти под ним есть раковина или другое приспособление.

9

Это вентиляционная труба для водопровода, которая в конечном итоге соединяется с канализацией.

Небольшое количество дождя будет собираться, но дождь останется внутри трубы и в конечном итоге попадет в канализацию.

Вероятно, вы не должны сливать дождь в канализацию, но эта труба улавливает такое малое количество дождя, что всем наплевать.

На самом деле, больше шансов, что это отводная труба радона, заделанная при строительстве. Эта труба из ПВХ сортамента 40. Никто не использует эту трубу для канализационных вентиляционных отверстий. Попытайтесь проследить его через структуру и посмотреть, куда он идет.

Сантехника Выхлопные трубы
Конец нужно оставить открытым для выхода воздуха

4

Поднесите к нему ухо и попросите кого-нибудь спустить воду в унитазе. если вы слышите звук смыва, то это то, что @Ack сказал в комментариях (это предотвращает вакуум в вашей канализации).

В моем районе вентиляционные отверстия не имеют заглушек в том смысле, что они закрывают конец трубы. Но у них есть свинцовая прокладка, которая проходит по трубе, а затем работает с черепицей или другим кровельным материалом. Наконец, сверху устанавливается крышка. Крышка представляет собой что-то вроде перевернутой чашки с рукавом, который проходит внутри вентиляционного отверстия. См. примеры этих продуктов здесь 1

В вашем случае я бы беспокоился о повреждении оголенной трубы УФ-излучением/погодой. Меня также беспокоит уплотнение между кровлей и трубой. Похоже, что есть черная резиновая прокладка, но на картинке ее трудно разобрать.

Вентиляционное отверстие в ванной, подключенное непосредственно к водопроводу. Ему не нужна крышка для защиты от дождя, однако можно использовать сетчатую металлическую крышку, чтобы предотвратить проникновение тварей внутрь.

Не знаю, где находится ваш дом, но в Великобритании мы прикрепляем впускной клапан , который пропускает воздух для осушения ванн, туалетов и т. д. Открытая трубка будет выполнять почти ту же работу, но с односторонним клапаном нет шансов, что она в конечном итоге засорится или выйдут какие-либо запахи. Настолько, что их часто монтируют внутри дома, что значительно упрощает их установку.

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Что такое сантехническая вентиляционная труба и зачем она нужна?

• Дом
• Блог
• Что такое вентиляционная труба и зачем она нужна?



Большинство домовладельцев время от времени сталкиваются с проблемой водопровода, но диагностика проблемы включает в себя нечто большее, чем просто проверку водопроводных труб. Сантехнические вентиляционные отверстия также могут быть засорены или повреждены, вызывая остановки и множество других проблем. Понимание этой чувствительной части вашей водопроводной системы важно для обеспечения бесперебойной работы стоков в вашем доме.

American Home Shield® призван ответить на некоторые из наиболее распространенных вопросов, которые домовладельцы задают о вентиляционных отверстиях.

Что такое вентиляционное отверстие?

Водопроводная система вашего дома предназначена для эффективного удаления воды и отходов. Его дренажная и вентиляционная функции представляют собой две системы, которые работают вместе.

• Дренажные трубы выводят отходы из вашего дома либо в городскую канализацию, либо в септик.

• Сантехнические вентиляционные трубы обеспечивают подачу свежего воздуха к каждому сантехническому прибору в доме, что помогает системе перемещать воду по дренажным трубам каждый раз, когда смывается унитаз или опорожняется раковина. Вентиляционное отверстие помогает регулировать давление воздуха в вашей водопроводной системе.

Зачем моему дому вентиляционные отверстия?

Система дренажно-канализационно-вентиляционных труб отводит сточные воды из дома. При правильной работе он плавно перемещает сточные воды, не вызывая посторонних шумов, запахов и застоя воды. Сантехнические вентиляционные отверстия на крыше необходимы, потому что они создают воздушный проход, который безопасно выводит запахи из дома.

Где моя сантехническая вентиляционная труба?

В стенах вентиляционные трубы проходят прямо вверх и вниз и должны располагаться возле кухни и ванных комнат. Обратите внимание, где труба входит с потолка. Если у вас двухэтажный дом, поднимитесь наверх, чтобы найти трубу. Вы можете проверить, является ли труба вентиляционной трубой, слушая, как кто-то смывает воду в унитазе. Если труба усиливает звук смыва, скорее всего, это вентиляционная труба.

Чтобы найти вентиляционное отверстие на крыше, найдите трубу, выходящую примерно на шесть дюймов из крыши.

Каковы симптомы неисправности вентиляционного отверстия?

Для безопасности вашей семьи важно распознать признаки засорения или других проблем с вентиляционным отверстием. Вот некоторые распространенные признаки засорения вентиляционного отверстия:

1. Вода не сливается. Обращайте внимание на любую застойную воду в ванной, душе, раковине и унитазе, которая не сливается при погружении, так как это может быть признаком засорения вентиляционной трубы.

2. Ваши туалетные бачки пусты. Туалеты, которые не наполняются водой, могут указывать на засорение вентиляционной трубы. Вместо того, чтобы вода оставалась в бачке унитаза, засор заставляет ее вытекать из унитаза в трубу.

3. ","469777815":"multilevel"” aria-setsize=”-1″ data-aria-posinset=”3″ role=”listitem” data-aria-level=”1″>

   Вы слышите бульканье. Сливы, издающие булькающие или булькающие звуки, когда вода стекает по ним, могут указывать на засорение вентиляционного отверстия.

4. Есть неприятные запахи. Твоя канализация воняет? Запах серы может быть вызван уплотнением вентиляционной трубы и улавливанием канализационных газов. Эти запахи могут быть опасны: метан может вернуться через канализацию, вызывая тошноту, головокружение и головные боли.

Как прочистить вентиляционную трубу на крыше?

Вентиляционное отверстие для сантехники, которое не работает должным образом, негативно повлияет на всю канализационную систему вашего дома. При закупорке водопроводной вентиляционной трубы или вентиляционной трубы в дренажных трубах создается вакуум, и поток воды прерывается. Хотя вы можете успешно очистить забитый слив самостоятельно, остановки будут продолжаться, если виновником является забитое вентиляционное отверстие. Любые продолжающиеся заторы и медленно текущие стоки могут привести к образованию осадка внутри водосточных труб. Это может привести к дальнейшему повреждению вашей водопроводной системы и может привести к значительным затратам на ремонт или замену труб в будущем.

Чтобы взяться за ремонт сантехники своими руками , , найдите вентиляционную трубу на крыше и с помощью водопроводной змеи или садового шланга попытайтесь высвободить мусор, вызвавший засорение. Если эти инструменты не очищают трубу, пришло время вызвать сантехника , обученного очистке вентиляционных труб. Они могут починить забитую вентиляционную трубу и посоветуют, как предотвратить ее повторение.



Заключительные мысли

Чтобы еще больше защитить свой дом, семью и кошелек, рассмотрите возможность подписки на план гарантии дома с American Home Shield .
