Выход дымохода через крышу из профнастила: Проход и примыкание трубы на крыше из профнастила

Содержание

как вырезать отверстие под дымоход в профлисте, как сделать печную трубу в кровле

Содержание:

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

  • легкий вес;
  • продолжительный эксплуатационный период;
  • внешний вид, напоминающий рельеф керамической черепицы.


Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.


Для организации данного процесса печники строят:

  1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой - понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода - как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место.

Решающим фактором при этом является месторасположение печного агрегата.


По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня.
    Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

  1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
  2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
  3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
  4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
  5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами.
    Дымоход прокладывают через отверстие, имеющееся внутри короба.
  6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.


Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

  1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
  2. В короб плотно насыпают керамзит или пользуются минватой.
  3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды.
    Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
  4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
  5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.



Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из профнастила и изоляции от содержимого кровельного пирога.

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы гидроизоляции.

Содержание статьи

Разновидности

Элементы различаются между собой по материалу изготовления:

  • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
  • Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
  • Сэндвичи.
    Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
  • Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег.

В строительстве они используются редко. Сюда относятся стеклянные конструкции.

ОСТОРОЖНО!

Категорически не рекомендуется использовать трубы из асбоцемента. Их огнестойкость находится на низком уровне, а при нагревании они выделяют канцерогены, отравляющие окружающий воздух.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

  • Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
  • Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки.

Но такая конструкция нарушает целостность конькового прогона.

ОБРАТИТЕ ВНИМАНИЕ!

Нежелательно, чтобы отверстие под трубу было перпендикулярным элементам стропильной системы. В обратном случае при сооружении конструкции дымохода придется обходить стропильные балки, что усложнит ее и увеличит расходы материала.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога.
    Обрешетка в месте примыкания должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
  3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

  • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
  • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!

Тянуть изделие можно только за его конус. Если прилагать усилия к его основанию, то оно может прийти в негодность.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Полезное видео

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как вывести трубу через крышу из профнастила

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

  1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Статья по теме: Выступ крыши от стены

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Видео-инструкция

На сегодняшний день кровля из профнастила одна из самых распространенных.

Ее удобно устанавливать, у нее отличные технические и эксплуатационные характеристики, и она облает широкой цветовой гаммой.

Но, несмотря на все удобство монтажа, иногда такая крыша дает течь, и часто эта течь возникает в том месте, где находится печная труба.

Сегодня мы максимально полно раскроем вопрос, как вывести трубу через крышу из профнастила.


Где лучше выводить

Правила устройства печных труб обозначены в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Так в СНиП есть четкие рекомендации по поводу высоты трубы, в которая зависит от ее местоположения:

  1. Если дымоход располагается в пределах 1,5 метра от конька, он должна быть выше крыши на 30 см.
  2. Если дымоход располагается в пределах 1,5-3 метров от конька, его высота должна соответствовать высоте крыши.
  3. Если дымоход располагается в пределах 3-10 метров от конька, высота трубы должна быть на 12 градусов ниже конька.

Соблюдать данные рекомендации очень важно.

При занижении высоты дымохода тяга может оказаться недостаточной, при завышении увеличится риск появления конденсата, а он очень вреден, так как содержит кислоты, разрушающие печной кирпич.

Но в СНиП не указано где предпочтительней расположить проход трубы через крышу из профнастила. В тоже время специалисты советуют размещать его на коньке, или максимально близко к нему.

  • Во-первых, это будет препятствовать попаданию дыма на чердак.
  • Во-вторых, в холодной зоне останется наименьшая часть дымохода, что будет препятствовать образованию конденсата.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

  1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
  2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
  3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
  4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
  5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
  6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Разновидности

Элементы различаются между собой по материалу изготовления:

  • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
  • Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
  • Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
  • Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

ОСТОРОЖНО!

Категорически не рекомендуется использовать трубы из асбоцемента. Их огнестойкость находится на низком уровне, а при нагревании они выделяют канцерогены, отравляющие окружающий воздух.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

  1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
  2. В короб плотно насыпают керамзит или пользуются минватой.
  3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
  4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
  5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Монтаж примыкания к прямоугольному дымоходу

Чтобы в месте вывода дымохода не возникло протекания необходимо правильно выполнить примыкание. Для этого изготавливается так называемый фартук. Его главная задача заключается в сборе и отводе воды, которая может попасть в промежуток между трубой и профнастилом. Как правило, делают нижнее (основное) и верхнее (декоративное) примыкания.

Для нижнего примыкания понадобится лист оцинкованной стали, и стандартные планки из той же стали 150 на 230 мм. На таких планках сверху есть загиб под штробу 20 мм, а снизу загиб для защиты от протекания 16 мм. Порядок работ при монтаже следующий:

  1. Установка листа оцинкованной стали от нижнего края дымохода до карниза. Вместо него допускается использование галстука.
  2. Штробирование дымохода. Для этого планки примыкания плотно приставляются к трубе, строительным карандашом, или маркером отмечается линия по краю загиба для штробы. Само штробирование удобно производить болгаркой с кругом по камню.
  3. Очень важно правильно подогнуть листы один под другой. Поэтому первая планка примыкания устанавливается снизу.
  4. Далее устанавливаются боковые планки.
  5. Последней устанавливается верхняя планка.

Перед монтажом профлиста необходимо решить вопрос с гидроизоляцией трубы на крыше из профнастила. Есть два популярных способа:

  1. Использование только стандартной гидроизоляционной пленки. Для этого, при ее установке в месте прохождения дымохода делается разрез конвертиком. После установки лишнюю часть необходимо удалить, оставив запас в 5-10 см, после чего можно приклеить гидроизоляцию к трубе. Но при этом есть риск попадания влаги непосредственно на мембрану.
  2. Дополнительная гидроизоляция. Лучше всего использовать самоклеющуюся гидроизоляционную ленту. Ее устанавливают под декоративным примыканием. Последовательность монтажа такая же, как и у нижнего примыкания: начиная снизу, переходим на бока, и после – наверх.

Следующим этапом работ является монтаж профлиста, после чего устанавливают декоративные планки примыкания. Порядок работ здесь тот же, что и описанный выше, за исключением необходимости штробирования.

»

как вырезать профлист под круглую трубу

Содержание статьи

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

  • легкий вес;
  • продолжительный эксплуатационный период;
  • внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

  1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

  1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
  2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
  3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
  4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
  5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
  6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

  1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
  2. В короб плотно насыпают керамзит или пользуются минватой.
  3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
  4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
  5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

  1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
  2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

  1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
  2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
  3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
  4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
  5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
  6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Как вывести трубу через крышу из профнастила

На сегодняшний день кровля из профнастила одна из самых распространенных.

Ее удобно устанавливать, у нее отличные технические и эксплуатационные характеристики, и она облает широкой цветовой гаммой.

Но, несмотря на все удобство монтажа, иногда такая крыша дает течь, и часто эта течь возникает в том месте, где находится печная труба.

Сегодня мы максимально полно раскроем вопрос, как вывести трубу через крышу из профнастила.

Где лучше выводить

Правила устройства печных труб обозначены в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Так в СНиП есть четкие рекомендации по поводу высоты трубы, в которая зависит от ее местоположения:

  1. Если дымоход располагается в пределах 1,5 метра от конька, он должна быть выше крыши на 30 см.
  2. Если дымоход располагается в пределах 1,5-3 метров от конька, его высота должна соответствовать высоте крыши.
  3. Если дымоход располагается в пределах 3-10 метров от конька, высота трубы должна быть на 12 градусов ниже конька.

Соблюдать данные рекомендации очень важно.

При занижении высоты дымохода тяга может оказаться недостаточной, при завышении увеличится риск появления конденсата, а он очень вреден, так как содержит кислоты, разрушающие печной кирпич.

Но в СНиП не указано где предпочтительней расположить проход трубы через крышу из профнастила. В тоже время специалисты советуют размещать его на коньке, или максимально близко к нему.

  • Во-первых, это будет препятствовать попаданию дыма на чердак.
  • Во-вторых, в холодной зоне останется наименьшая часть дымохода, что будет препятствовать образованию конденсата.

Монтаж примыкания к прямоугольному дымоходу

Чтобы в месте вывода дымохода не возникло протекания необходимо правильно выполнить примыкание. Для этого изготавливается так называемый фартук. Его главная задача заключается в сборе и отводе воды, которая может попасть в промежуток между трубой и профнастилом. Как правило, делают нижнее (основное) и верхнее (декоративное) примыкания.

Для нижнего примыкания понадобится лист оцинкованной стали, и стандартные планки из той же стали 150 на 230 мм. На таких планках сверху есть загиб под штробу 20 мм, а снизу загиб для защиты от протекания 16 мм. Порядок работ при монтаже следующий:

  1. Установка листа оцинкованной стали от нижнего края дымохода до карниза. Вместо него допускается использование галстука.
  2. Штробирование дымохода. Для этого планки примыкания плотно приставляются к трубе, строительным карандашом, или маркером отмечается линия по краю загиба для штробы. Само штробирование удобно производить болгаркой с кругом по камню.
  3. Очень важно правильно подогнуть листы один под другой. Поэтому первая планка примыкания устанавливается снизу.
  4. Далее устанавливаются боковые планки.
  5. Последней устанавливается верхняя планка.

Перед монтажом профлиста необходимо решить вопрос с гидроизоляцией трубы на крыше из профнастила. Есть два популярных способа:

  1. Использование только стандартной гидроизоляционной пленки. Для этого, при ее установке в месте прохождения дымохода делается разрез конвертиком. После установки лишнюю часть необходимо удалить, оставив запас в 5-10 см, после чего можно приклеить гидроизоляцию к трубе. Но при этом есть риск попадания влаги непосредственно на мембрану.
  2. Дополнительная гидроизоляция. Лучше всего использовать самоклеющуюся гидроизоляционную ленту. Ее устанавливают под декоративным примыканием. Последовательность монтажа такая же, как и у нижнего примыкания: начиная снизу, переходим на бока, и после – наверх.

Следующим этапом работ является монтаж профлиста, после чего устанавливают декоративные планки примыкания. Порядок работ здесь тот же, что и описанный выше, за исключением необходимости штробирования.

Особенности монтажа примыкания при выводе дымохода через конек

Выход дымохода через конек – наиболее удобный вариант для последующего монтажа примыкания. При этом также минимизируется риск протекания, и исключается возможность задерживания на кровле снега и мусора.

В то же время для осуществления этой идеи придется нарушить целостность коньковой балки. Решить эту проблему можно установив дополнительные опоры.

Если дымоход выходит ровно по центру для отвода атмосферных осадков применяют фартук, изготовленный из гладкого металла, того же цвета, что и вся кровля. Основание фартука необходимо загерметизировать.

Самым подходящим материалом станет бутил-каучуковая самоклеющаяся лента. Верхняя часть необходимо защитить от протекания декоративным примыканием.

Особенности монтажа примыкания при выводе дымохода на скате

Несмотря на все удобство описанного выше метода, дымоход чаще всего выводится на скате. В принципе, это не создает большого количества дополнительных проблем, и как правильно смонтировать примыкание и устроить гидроизоляцию мы уже описали выше. За исключением, пожалуй, одного важного «но».

Монтаж примыкания к трубе круглого сечения

Нередко вместо прямоугольного кирпичного дымохода используют трубу круглого сечения. Для гидроизоляции такой трубы используют рулонную гидроизоляцию на основе битума или фольгированную ленту из модифицированного битума. Причем фольга будет защищать саму ленту от перегрева, что значительно продлит срок ее службы.

Для защиты вывода дымохода не придется устанавливать два этапа примыкания.

Вместо этого на круглую трубу надевается фартук-колпак, или, как его еще называют, кровельный проход.

Крепят его непосредственно к обрешетке и уплотняют с помощью герметика.

При использовании кровельного прохода важно учитывать один нюанс.

Резина, нагретая трубой, будет плавиться. Чтобы этого не происходило, в месте примыкания между трубой и фартуком на дымоход крепится хомут с термостойкой прокладкой.

Как вывести дымоход через существующую кровлю

Мы уже ответили на вопрос, как обойти трубу на крыше профнастилом. Теперь же рассмотрим ситуацию, когда необходимо вывести дымоход через уже существующую крышу.

Сначала проводятся следующие предварительные работы:

  1. Определение диаметра будущего дымохода.
  2. На листе профнастила строительным маркером обозначается линия реза. Стоит оставить несколько сантиметров запаса в меньшую сторону. К примеру, если необходимо отверстие 40 на 80 см, то отмечать нужно 38 на 78 см.
  3. Вырез отверстия лучше всего делать при помощи болгарки с тонким кругом по металлу. Во избежание образования заусениц работы проводятся максимально аккуратно.
  4. Сделать небольшие разрезы по углам отверстия и загнуть наружу те несколько сантиметров профлиста, которые мы оставили про запас.
  5. В месте прохода трубы необходимо сделать сплошную обрешетку, чтобы была возможность закрепления нижней планки примыкания и листа профнастила.
  6. Делаются прорези в утеплителе и гидроизоляции. Чтобы не выбросить лишнего, гидроизоляцию можно разрезать конвертом и временно закрепить края с помощью скоб. С утеплителем этого сделать не получится.
  7. Между дымоходом и двумя стропилами, находящимися по бокам от него, сооружается короб. Величина зазора между ним и непосредственно дымоходом – в районе 150 мм.
  8. К нему приклеиваются края гидроизоляционной пленки.
  9. Прежде чем выводить трубу через крышу необходимо решить вопрос с термоизоляцией во избежание возникновения пожара. Лучше всего для этих целей подойдет каменная вата. Как раз для этого мы и оставляли зазор в коробе.

После того, как труба была термоизолирована, можно приступать к ее непосредственному монтажу.

  1. Устанавливаем дымоход в короб. Важно, чтобы между открытыми частями трубы и деревом было не менее 5 сантиметров зазора.
  2. Чтобы труба не заваливалась, используются стальные хомуты, которые крепятся к стропильной системе и доскам обрешетки.

Следующий этап – наружные работы. Сейчас мы рассмотрим, как заделать трубу на крыше из профнастила.

  1. Если наружу выводится просто круглая труба, без короба, необходимо гидроизолировать ее, при помощи фольгированной ленты или рулонной гидроизоляции, и установить кровельный проход, прикрепив его к созданной нами обрешетке и обработав герметиком места прилегания.
  2. Если наружу выводится прямоугольный короб, придется устанавливать нижнюю планку примыкания, чтобы не допустить протекания.

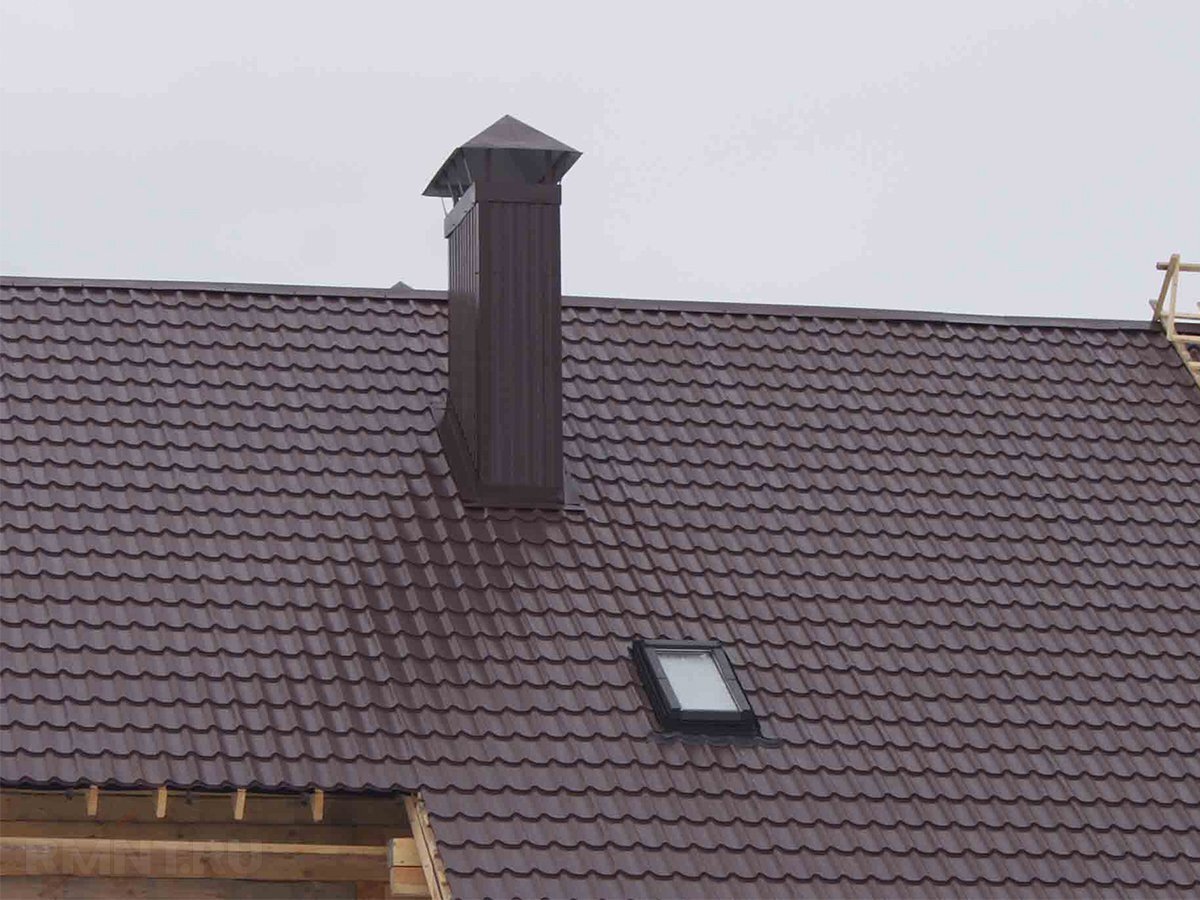

Облицовка дымохода профнастилом

Дымоходы подвержены агрессивному влиянию окружающей среды. Это:

  1. Перепады температур и осадки.
  2. Образование конденсата, из-за разницы температуры воздуха и дымохода.

Также, голая труба на крыше из профнастила не привлекательна чисто с эстетической точки зрения. Чтобы решить обе эти задачи необходимо провести облицовку дымохода.

Есть несколько популярных видов облицовочных материалов:

Мы же рассмотрим, как облицевать трубу на крыше профнастилом. Профильный лист обладает сразу несколькими преимуществами:

  • Долговечность
  • Широкий выбор цветовой гаммы
  • Удобство монтажа
  • Легкое обслуживание
  • Небольшой вес
  • Устойчивость к перепадам температур
  • Экологическая чистота

Кроме этого, производители профнастила изготавливают специальные облицовочные листы, предназначенные для отделки разных конструкций, в том числе и дымоходов.

Таким образом, для облицовки трубы нам потребуется:

  1. Перчатки или рукавицы для защиты рук. Профилированные листы очень острые по краям, особенно, если производилась самостоятельная обрезка.
  2. Электролобзик со специальным лезвием. В крайнем случае, при его отсутствии можно использовать болгарку с тонким кругом. Но учтите, что болгарка сильно нагревает металл, что вредит полимерному и цинковому покрытию листа.
  3. Шуруповерт и саморезы.
  4. Утеплитель. Подойдет любой невоспламеняющийся материал.
  5. Дюбеля «грибы» для крепления утеплителя и обычные дюбеля для крепления каркаса.
  6. Молоток для крепления дюбелей.
  7. Дрель со сверлом под дюбеля. В ее отсутствие можно использовать шуруповерт, но это несколько увеличит затраты по времени.
  8. Металлический профиль для создания каркаса. В его отсутствие подойдут деревянные бруски, обработанные антисептиком.
  9. Непосредственно элементы облицовки: профилированный лист и доборные элементы.

Переходим непосредственно к монтажу.

  1. Первый этап работ – монтаж утеплителя. Для этого прямо через него просверливаем дырку дрелью в дымоходе и закрепляем их при помощи молотка.
  2. Далее сооружаем каркас для облицовки из металлического профиля и деревянных брусков. Крепим его к дымоходу также как и утеплитель.
  3. Отмеряем и отрезаем профлисты. Главный принцип: «Семь раз отмерь – один раз отрежь».
  4. Крепим облицовку к каркасу. Друг к другу листы могут примыкаться встык или внахлест. Предпочтительней второй вариант, так как он гарантирует отсутствие зазоров.
  5. Установка доборных элементов, изготовленных по заказу. Это верхняя карнизная планка и дымоходный зонт.
  6. Для большей эстетической красоты можно выполнить работы по установке декоративного примыкания дымохода.

Таким образом, сегодня мы выяснили, как вывести трубу через крышу из профнастила, а также как облицевать профнастилом дымоход.

Труба на крыше - чем можно обшить и загерметизироватьСтройкод

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2. 04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

  • На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
  • Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
  • Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

  • Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
  • Потом одевают прокладку.
  • Для фланца выбирают нужную форму.
  • Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Важно: главное требование к отделке дымоходов – использование пожаростойких материалов.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

  1. Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
  2. Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

  • Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
  • Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
  • В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
  • Элементы короба (воротник) соединяют способом внахлестку и припаивают.
  • При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
  • Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями.  Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Современный метод герметизации предполагает защиту способом фартука с использованием оцинкованного металла с полимерным покрытием.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Смотрите видео о том, как правильно герметизируется труба на крыше.

Как вывести трубу через профнастил? Решение.

Популярность профнастила среди прочих кровельных отделочных материалов вполне обоснована: материал надежен, долговечен, прост в монтаже, эксплуатации. Широкий диапазон цветовой палитры позволяет ему наряду с защитными функциями играть роль респектабельной отделки, достаточно привлекательной с эстетической точки зрения.

Выбор отопления помещения, как правило, зависит от личных предпочтений владельцев и их финансовой состоятельности. Среди альтернативных вариантов неплохо зарекомендовали себя котлы электрического принципа действия, твердотопливные системы, пеллетное оборудование. Всегда востребован классический способ отопления посредством дров. Исключая электрические системы, все остальное оборудование предполагает установку труб, отводящих продукты горения – газ, дым.

Внимание!!! Наши читатели считают, что утренняя рыбалка - миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее...

При устройстве крыши следует позаботиться о правильном выводе трубы

Целесообразнее всего первоначально решить проблему вывода трубы дымохода на крышу и только потом стелить профнастил. Но если необходимость вывести трубу через профнастил все же возникла, неплохо предварительно осведомиться об основных нюансах технологического процесса, ведь от грамотности его проведения зависит комфорт проживания и долговечность постройки.

Месторасположение трубы дымохода

Изначально следует определиться с месторасположением дымохода. Мнение специалистов однозначно – чем ближе конек, тем лучше. Такое расположение исключит проникновение дыма в окна мансардного помещения.

Определить, насколько правильно расположена труба, можно ориентируясь относительно сторон света. Правильный вариант предполагает нахождение дымохода в так называемой зоне холода (северная сторона, куда солнце в течении дня мало попадает).

Выбор расположения дымоходной трубы

Немаловажен критерий конструктивных особенностей дымаря, соотношение его высоты. Несколько ошибочно мнение, что высокая труба обеспечит лучшую тягу. Ее чрезмерная высота может привести к вероятности образования конденсата, который в свою очередь станет причиной появления излишнего количества сажи.

Трубу складывают из того же огнеупорного кирпича, который идет на строительство печи и дымохода. Однако при желании приобрести готовую трубу не представляет абсолютно никакого труда. Современный рынок кровельной фурнитуры и аксессуаров готов предложить трубы любого формата и материала. Их комплектация предполагает использование фартука из свинца, раскладной крышки. При наличии листа нержавейки несложно самостоятельно смастерить трубу.

Главное, соблюсти золотое правило печника: сечение трубы соответствует размерам топки.

Предварительные работы

Процессу вывода дымохода через лист профилированного настила предшествует ряд предварительных работ, грамотное выполнение которых станет залогом качества проводимых работ.

  • Определяется диаметр и длина трубы.
  • На профнастиле маркером отмечают размеры отверстия для дымохода.
  • По нанесенному чертежу лист разрезается. Хорошо осуществлять операцию посредством использования болгарки с тонким кругом для работ с металлом. Принципиально важно проводить работы очень аккуратно. Это поможет избежать образования заусенец.
  • Вырезая отверстие, непременно отступают от нанесенного контура пару сантиметров.
  • Разрезы по углам периметра позволят отогнуть край листа. Направление отгиба – плоскость кровли.
  • Между трубой дымохода и системой строп организуется короб, размеры которого предполагают присутствие зазора 14-15 см. Как правило, месторасположение короба – мансардное помещение.
  • Отверстие аналогичного размера организуется в потолке.
  • Непременно снимается слой гидроизоляции, утеплителя. Нет необходимости вырезать в них отверстие, достаточно сделать прорезь по типу конверта и загнуть края, которые можно зафиксировать гвоздями, скобами, саморезами. Результатом должно стать присутствие сквозного отверстия.
  • Когда конструкция утепляющих крышу слоев сложна, целесообразнее отдавать предпочтение трубе, допускающей вариант самостоятельной сборки, например, сэндвич.

Необходимость утепления

Прежде чем вывести дымоход через профнастил, необходимо предусмотреть его утепление и термоизоляцию. Это мероприятие обезопасит дом от вероятности внезапного возгорания вследствие перегрева. Для проведения работ лучше использовать такой негорючий материал, как каменная вата, поскольку она неплохо справляется с функцией утеплителя, абсолютно гигроскопична.

Этапы вывода трубопровода

После того как труба утеплена, ее можно ставить в короб. Защитить края паро- и гидроизоляционных лент от влаги конденсата поможет лента с клеевой основой. Трубопровод и деревянные элементы конструкции предполагают обязательно присутствие зазора в 5 см.

Не дадут трубопроводу завалиться или пойти наперекос хомуты из стали, надежно фиксируя его в местах стыка с системой стропил, обрешеткой из профилированного листа. Целесообразно в этих местах использовать асбест.
С кирпичным дымоходом все намного проще, заделать зазоры позволит положенный на раствор глины кирпич.

Вывод печной трубы

Проведение наружных работ

Завершающим этапом станут наружные работы с профнастилом, ведь не менее важно правильно закрыть зазоры между ним и дымарем, для избежания проникновения через них атмосферных осадков, грязи, мусора.
Прекрасно справляются с решением проблемы герметизирующие приспособления. Сегодня они представлены в достаточном ассортименте. Суть его использования заключается в том, что, прорезав герметик, его необходимо натянуть на дымоход. Далее под фланец укладывается прокладка, которая крепится к крыше. Такая система наиболее качественно обеспечивает гидроизоляцию профнастилу.

Альтернативной заменой герметизирующего приспособления могут выступать прочие водоотталкивающие герметики либо рубероид.

Особенности установки разных труб

Конструктивные особенности труб предполагают индивидуальный подход к установке. Нередко защита стыков организуется посредством использования мягкого железного фартука.

Начало работ предусматривает заведение краев фартука через прорехи. Важно помнить о наличии нахлеста, который должен составлять по периметру порядка 13-15 см. Со стороны чердачного помещения монтируется примыкающая планка. Элементы, находящиеся в отверстии зазора, надежно крепятся саморезами, герметизируются. Окончание работ ассоциируется с организацией галстука для отвода воды.

Как вывести трубу через крышу из профнастила: технология работ

Вопрос о том, как вывести трубу через крышу из профнастила, часто возникает при строительстве индивидуального дома.

В линейке кровельных материалов профнастил занимает одно из первых мест благодаря высокой надежности и технологичности.

Кровельная система любой конструкции имеет примыкания к трубе, коньку или ендове. Обустройство этих узлов определяет надежность кровли в целом.

Особенности крыши из профнастила

Источником тепла в современном индивидуальном доме чаще всего служит котел на твердом топливе. Традиционная печь в модернизированном виде так же сохраняет свои позиции.

Неотъемлемой частью печки или котла является дымовая труба, которая выводится на крышу.

Это простое, на первый взгляд, действие, требует от исполнителя определенной подготовки и опыта.

Чтобы обустроить трубу на крыше из профнастила, необходимо соблюдать предписанную строительными правилами последовательность действий.

При этом очень важно не повредить кровельный пирог в том месте, где труба выводится наружу.

Отработанные до мелочей технологии позволяют крыть крышу профнастилом качественно и в короткие сроки.

Практика свидетельствует, что обеспечить надежное сопряжение кровельного материала и дымохода в месте его вывода можно, используя специальные фасонные изделия и гидроизоляционные материалы.

При этом следует отметить, что в состав кровельного пирога входят следующие материалы:

  • гидроизоляция;
  • пароизоляция;
  • утеплитель.

Вся эта многослойная структура собрана в соответствие с действующими требованиями. Вывести через нее отопительную или вентиляционную трубу можно, соблюдая правила.

Подготовительный этап

Пошаговая инструкция о том, как правильно крыть крышу из профнастила, приводится в проектной документации.

При соблюдении всех требований по монтажу и укладке материалов кровля надежно защищает дом от внешних воздействий и служит в течение многих десятилетий.

Однако при обустройстве дома приходится нарушать целостность кровли и проводить дополнительные работы.

Выполняются эти действия на этапе, когда обустраивается проход трубы через крышу. Важно отметить, что кровля наравне с защитной функцией выполняет и декоративную.

Из этого замечания следует, что все элементы над крышей должны иметь аккуратный и привлекательный вид.

Разновидности труб

Для создания комфортных условий проживания современный коттедж оснащается большим количеством систем жизнеобеспечения.

Главными из этого числа считаются отопительная система и вентиляционная. Дымоходная труба, как и вентиляционная, выводится через крышу из профнастила.

По сложившейся традиции печка и дымоход выкладываются из кирпича. Сечение дымохода рассчитывается и выбирается либо квадратное, либо прямоугольное.

Чтобы не нарушать единство архитектурного решения, вентиляционную трубу на крыше оформляют в одном стиле с дымоходной. Внешнюю отделку дымохода, как правило, выполняют декоративным кирпичом.

Когда источником тепла в доме служит котел, то через крышу из профнастила проще и экономнее вывести дымоход круглого сечения.

Наибольшее внимание при выполнении этой операции уделяется тому, чтобы правильно оформить примыкание дымохода к кровельному пирогу.

Вентиляционные системы внутри дома и на крыше, как правило, монтируются из листового металла. В системе отопления чаще используются стальные или асбестоцементные трубы.

Важно отметить, что герметизация образовавшегося стыка между дымоходом и крышей обязательно выполняется независимо от выбранного профиля.

Место вывода

Поскольку при выводе трубы через крышу из профнастила нарушается изначальная целостность кровельной системы, очень важно свести к минимуму эти нарушения.

Если оценивать надежность кровельной конструкции при защите от атмосферных осадков, то дымовую или вентиляционную трубу нужно разместить на коньке.

При таком расположении количество воды, которое будет стекать по кровле и попадать на примыкание дымохода и крыши, окажется незначительным, поскольку площадь сбора влаги минимальна.

Когда труба расположена посередине кровельного ската, площадь, на которой собирается дождевая вода, будет значительно больше.

При выводе дымохода через крышу из профнастила недопустимо нарушать целостность стропильной системы.

Выполняя проектирование трубопроводов, которые будут выводиться через крышу, стропильные ноги необходимо обойти.

Но надежнее будет разместить отопительную систему таким образом, чтобы все опорные элементы кровельной конструкции остались неизменными.

Еще одно правило, которое регламентирует размещение дымохода на крыше из профнастила, заключается в том, чтобы вывести его на северный скат.

В этом случае профнастил не будет дополнительно нагреваться под воздействием солнечных лучей.

Последовательность действий

Работы по выводу дымохода через крышу из профнастила необходимо выполнять в солнечную погоду.

Как правило, вся процедура растягивается на два дня и состоит из следующих этапов:

  • разметка кровли;
  • вывод дымохода;
  • утепление и гидроизоляция стыков.

При четком планировании и выполнении графика работ вывод трубы через крышу совмещается с завершением кровельных работ.

Если достигнуть такого совмещения не удается, и обозначенный участок успели покрыть профнастилом, то отверстие под трубу в кровельном пироге приходится вырезать.

Это действие выполняется аккуратно, используя хорошо заточенный инструмент, строго по нанесенным меткам.

Следующим шагом труба выводится через крышу из профнастила на проектную высоту. При самом тщательном выполнении работ между трубой и кровельным материалом образуется щель.

По своим размерам она может быть совсем небольшой. Однако этого бывает достаточно, чтобы влага попадала под кровлю, вызывая самые неприятные последствия.

Видео:

Чтобы избежать таких последствий, необходимо герметизировать примыкание кровли к трубе. Параллельно с герметизацией выполняется теплоизоляция трубы.

Это особенно важно в том случае, когда труба изготовлена из металла. Таким способом предотвращается возможность возгорания деревянных элементов при контакте с нагревшейся трубой.

В качестве теплоизолятора трубы, которая выводится через крышу из профнастила, чаще всего используется минеральная вата.

Есть и другие материалы, которыми оборачивают дымоход, но базальтовые ваты подтвердили свои эксплуатационные качества в течение многих лет.

Чтобы закрепить теплоизолирующий материал, вокруг трубы собирается и крепится короб из асбоцементных плит.

Отделка коробу не требуется, но зафиксировать его надо прочно. Между коробом и трубой должно оставаться свободное пространство шириной не менее 10 см.

Этот зазор и заполняется минеральной ватой. Теплоизоляцию обязательно защищают от попадания влаги.

Особое внимание уделяется отделке дымохода в чердачном или мансардном помещении. На тех участках, где выполняется обход несущих элементов конструкции, важно качественно выполнить гидроизоляцию.

Даже малейшая протечка со временем приводит к необходимости проводить большой ремонт кровельной системы.

Дымоход, независимо от материала, из которого он сделан, жестко закрепляется в исходном положении. Любая деформация дымохода приводит к нарушению целостности кровельного пирога.

Соответствующие предупреждения об этом содержатся в действующих строительных нормах и правилах.

Опытные кровельщики, зная, как заделать трубу на крыше из профнастила, тщательно выполняют гидроизоляцию зазора между трубой и кровельным материалом.

Видео:

Для гидроизоляции стыка между профнастилом и кирпичной трубой применяются полимерные мастики. С этой же целью устанавливается специальный «фартук» из листового металла.

Когда труба имеет круглое сечение, можно использовать специальные изолирующие элементы из резины. Сегодня они продаются в хозяйственных магазинах.

Весь набор материалов и металлических изделий необходимо приобрести заранее, чтобы выполнить работы в намеченный срок.

Перекрытие кирпичного дымохода: «Я устанавливаю гофрированную металлическую крышу (UltraVic от VicWest) и ...» - Гость (16.06.2012) | Установка

Я устанавливаю гофрированную металлическую крышу (UltraVic от VicWest), и мне нужно осветить кирпичный дымоход. Дымоход находится на краю крыши. Боковые стороны и низ кажутся легкими, но я действительно борюсь с верхом. Я поговорил с 2 людьми в магазине и одним из VicWest и получил 3 разных рекомендации.Они есть: 1. Поднесите кровлю как можно ближе к дымоходу и зашпаклевать ее (с кусочком гидроизоляции под ней). 2. Загните металл вверх по краю дымохода. 3. Вспышка под кровлей и вверх по краю дымохода. Гидроизоляция должна доходить до ребра за дымоходом. Оставьте пару дюймов открытого просвета, чтобы вода стекала. Мне не понравились первые два предложения, так как я не думал, что уплотнение - хорошее долгосрочное решение, а гнуть гофрированные листы непросто и не выглядит хорошо.Есть ли другие варианты? Я не возражаю против третьего варианта, но я борюсь с тем, как бороться с миганием на первом ребре за дымоходом. Должна ли начинка выходить за пределы выступа? На полпути через ребро? Есть предложения, как с этим бороться? Хорошая новость заключается в том, что дымоход расположен под таким углом, что вода имеет тенденцию стекать с крыши, а не на нее. Извините за длинный вопрос.

Поделиться

Или скопируйте этот URL: https: // www. metalroofing.com/spirit/comment/17531/find/
Помогает узкая часть дымохода, встроенная в фронтон. Третий вариант направит вас на верный путь, но на углу нужно быть осторожным. Убедитесь, что ваша планка сверху выходит за пределы дымохода и хорошо ведет к ней.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17532/find/
Есть ли у производителя какие-либо конкретные рекомендации.Обычно рекомендуется придерживаться их рекомендаций.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17533/find/
У меня есть план, в котором я могу просверлить весь металл за один раз, находясь на прицепе, повысить скорость установки, а также сэкономить материал при измерении отрезков крыши по частям, а не по одному

Поделиться

Или скопируйте этот URL: https: // www. metalroofing.com/spirit/comment/17534/find/

Как установить дымоход дровяной печи через стену или крышу (установка без дымохода)

Краткое руководство по установке без дымохода

1) Начните свою систему с отрезка одностенной стекловидной эмалевой трубы для печи того же диаметра, что и выходное отверстие на плите.

2) Подсоедините переходник одностенной к двустенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу, минимум за 150 мм до достижения любой поверхности (потолка или стены).

3) Остальная часть дымоходной системы должна находиться в изолированных двустенных дымоходных трубах только с этого момента.

4) Для внутренних систем, проходящих через территорию, вам потребуются балочные опоры и вентилируемые противопожарные плиты для каждого потолка, через который проходит система.

5) Для наружных систем, поднимающихся вверх за пределы собственности, они должны проходить через стену под углом не более 45 ° с кожухом стены, закрывающим проход через саму стену. Другой отвод 45 ° или тройник можно один раз подсоединить через стену, чтобы повернуть систему в вертикальном направлении.

6) Опоры балок достаточны для поддержки внутренней системы с помощью регулируемых настенных кронштейнов, обеспечивающих опору для внешней системы максимум каждые 2 м.

7) Для внутренних систем необходимы опора для крыши, силиконовая планка и штормовой воротник для безопасного прохода через крышу любого типа.

8) Пройдя через поверхность крыши (внутреннюю) или пройдя линию крыши / желоба (внешняя), системы двойных стен должны достигать минимальной высоты по вертикали 1 м для создания минимального горизонтального зазора 2.3м.

9) Завершите любую систему, выбрав дождевик или ветрозащитный кожух.

Что такое установка без дымохода?

Планирование новой системы дымохода поначалу может показаться сложным, но с помощью этого руководства мы надеемся раскрыть тайну создания двустенной системы, подходящей для вашего дома, избежать распространенных ошибок и понять Утвержденный документ J строительных норм на языке, который мы можем все понимаю ( выделено жирным шрифтом ).

Если у вас нет существующего дымохода в вашем доме для установки дровяной печи, необходимо создать новую дымоходную систему класса 1 с использованием изолированных дымоходных труб с двойной стенкой (или двойной стенкой).Эта система дымохода с двойными стенками будет проходить либо внутри (через этажи здания и выходить через поверхность крыши), либо снаружи (проходит через внешнюю стену и поднимается вверх снаружи здания, очищая линию водосточного желоба), в зависимости от ваши предпочтения и комнату, в которой вы хотите разместить новую печь.

Почему мне нужно использовать дымоходы с двойными стенками?

Три основных преимущества запуска дымоходной системы с одностенными трубами заключаются в том, что они связаны с традиционной эстетикой дровяных горелок, могут выдерживать температуры, возникающие в выходном патрубке из-за эмали, и отводят много тепла наружу. трубы, увеличивая тепловую мощность печи.Однако именно по этой причине небезопасно и даже незаконно пропускать одностенную трубу через стену, потолок или крышу, поскольку внешняя поверхность станет слишком горячей и может передать это тепло в близлежащие горючие материалы, такие как балки и т. Д. обстановка.

Именно здесь вступает в действие дымоход с двойными стенками. Как следует из названия, эти трубы имеют отдельные внутреннюю и внешнюю оболочки со слоем изоляции между ними, чтобы предотвратить передачу тепла к внешнему краю трубы, что делает их безопасными для прохода через любой тип поверхности. и соответствует Утвержденному Документу J действующих Строительных норм.Сохраняя газы в дымоходе теплыми, это способствует продолжению подъема вытяжки и предотвращает отрицательное воздействие более холодного воздуха снаружи на эту дымовую трубу.

Как запустить вашу систему изолированного дымохода

Независимо от того, какую систему дымохода вы собираетесь создать, все они должны начинаться с отрезка одностенной трубы из стекловидной эмали. Он будет иметь тот же внутренний диаметр, что и диаметр выпускного кольца вашей печи (стандартно 5 или 6 дюймов, но может быть 7 или 8 дюймов), и будет паз внутри воротника через охватываемый патрубок на нижнем конце труба . И узкий охватываемый патрубок должен находиться только в нижней части трубы, а не наоборот, независимо от того, подходит ли он лучше в перевернутом виде, так как вы не сможете подсоединить адаптер одинарной стенки к двойной стенке не на тот конец. . Диаметр выходного патрубка - это минимальный диаметр для всей системы дымохода, и вы никогда не сможете уменьшить его . Просто закройте это соединение термостойким цементом или силиконовым герметиком с температурой не менее 1200 ° C. Для этой работы мы поставляем продукцию ведущих мировых брендов, таких как Vitcas, Kos и Envirograf.

Можно пропустить этот шаг и подсоединить дымоход с двойными стенками непосредственно к выпускной муфте с помощью переходника, однако со временем это может потускнить отделку трубы с двойными стенками из нержавеющей стали или полностью удалить покрытие с черной трубы с двойными стенками.

Также важно помнить; горячие газы хотят подниматься вверх, поэтому прямая вертикальная длина в начале системы способствует этому. Чем раньше ваши газы попадут в изгиб дымохода, тем меньше они смогут пройти через него, не накапливая сажу и, возможно, не оседая обратно в дымоход, поэтому выход через верхний выход печи идеален, но вы можете выйти через задний выход. при необходимости через одностенный тройник 90 °.

Какой двухстенный адаптер вам нужен?

От печи можно использовать столько одностенных труб, сколько требуется (но должно быть сведено к минимуму), но вы должны переоборудовать в изотермический дымоход с двойными стенками минимум на 6 дюймов (150 мм) до достижения нижней стороны вашей потолок / крыша или внутри стены .

Важнейшие строительные нормы, которые следует учитывать на данном этапе, касаются внутреннего диаметра вашей дымовой системы. Минимальный внутренний диаметр дымоходной системы при достижении секции с двумя стенками составляет 6 дюймов (150 мм) , и этого легко достичь, выбрав правильный переходник с одинарной на двойную стенку.Распространено заблуждение, что система увеличивает при преобразовании одностенного дымохода в двустенный просто из-за изменения общего размера трубы, но это неверно. Нас интересует только внутренний диаметр системы, поэтому для поддержания одинакового диаметра во всем (например, от 5 до 5 дюймов) вам потребуется переходник с одинарной на двойную стенку и для увеличения диаметра (например, с 4 до 5 дюймов, 5 дюймов). до 6 дюймов и т. д.) только тогда вам потребуется переходник с увеличивающейся одинарной стенкой на двустенную.

Единственное исключение из этого правила - печи, одобренные DEFRA.Из-за более чистого горения этих моделей , только им разрешено оставаться 5 дюймов в диаметре для всей системы дымохода и при этом соответствовать Утвержденному Документу J Строительных норм.

Теперь, когда ваша система запущена правильно и вы успешно осуществили переход с одностенных труб на двухстенные с изоляцией, вы должны спланировать маршрут, по которому будет проходить дымоход; внутреннее, внешнее или их сочетание.

Как установить дымоход дровяной печи через стену (внешний)

Первая распространенная ошибка, допущенная при установке дымохода дровяной печи через стену, заключается в том, что вы можете выйти из задней части печи и пройти горизонтально, прямо через стену наружу. Это неверно, поскольку не должно быть горизонтальных участков общей длиной более 150 мм в системе дымохода или 90 ° (прямой угол) поворотов . Опять же, это происходит из-за того, что горячие газы должны подниматься, и, если они вынуждены двигаться в горизонтальном направлении, они теряют свое тепло, откладывают сажу в трубе, врезаются в поворот под прямым углом, как барьер, и снова опускаются вниз по системе.

В соответствии со строительными нормами, тройник 90 ° (или колено) можно использовать только непосредственно в заднем выпуске печи и нигде больше в системе.Все изгибы не могут быть больше 45 ° , чтобы газы продолжали свободно подниматься, и используйте их экономно, так как вы ограничены максимум 4 оборотами на систему .

Есть 4 элемента Twin Wall, необходимых для безопасного прохождения вашей системы через внешнюю стену; Стенная гильза 45 °, две отделочные пластины и фиксированная или регулируемая длина трубы с двойными стенками, достаточной длины, чтобы проходить сквозь стену при подъеме под критическим углом 45 °. Рукав защищает как трубу, так и материал стены от теплового расширения трубы, а пластины убирают все внутри и снаружи.Это применимо только для прохода через стандартные негорючие стены полости. Если стена состоит из горючих материалов (например, деревянная конструкция, , вы должны предусмотреть безопасный зазор по всей длине дымохода размером 60 мм , хотя это зависит от марки используемой двойной стены).

Теперь ваша система Twin Wall успешно покинула территорию, нам нужно повернуть систему вертикально, что легко достигается с помощью (в идеале) тройника 135 ° и съемного колпачка или колена 45 °.Преимущество тройника и заглушки заключается в том, что он обеспечивает необходимый доступ к внешнему участку дымохода для очистки и слива конденсата и дождевой воды. Колено 45 ° не обеспечивает такого доступа.

Для оптимальной мощности вашей печи и соответствия строительным нормам общая длина вашей дымоходной системы должна составлять не менее 4,5 м. от выпускного отверстия печи до дождевого колпака. Это не представляет проблемы для дымоходов в двухэтажных домах, но необходимо учитывать при более коротких установках, таких как зимние сады и летние домики.В зависимости от длины дымохода, выбранного для прохода через стену, определяется, насколько далеко система будет располагаться от внешней поверхности. Довольно часто расстояние между внешней поверхностью стены и трубой составляет всего 50-80 мм в эстетических целях и используется с самыми короткими (и дешевыми) настенными кронштейнами.

Есть два важных момента, которые следует учитывать при расчете длины дымохода с двойными стенками, необходимого для успешного (и законного) запуска системы за пределами стены вашего дома; 1) общая высота готового дымохода 2) нужно ли обходить препятствия, такие как окна или нависающие потолки? Помните, что строительные нормы допускают не более 4 витков во всей дымовой трубе, и 2 из них уже были заняты (до и после прохождения через стену), поэтому вы можете использовать только 2 дополнительных колена для создания смещения вокруг препятствия, обычно желобов. / Софит.Если вы обнаружите, что у вас есть другие препятствия, то дымоход, к сожалению, придется переставить.

Единственная форма поддержки, которая обычно требуется для внешней системы двойных стен, - это регулируемые или фиксированные настенные кронштейны, прикрепляемые к внешней стене здания и закрепляющие систему дымохода не более чем через каждые 2 м. Эти кронштейны могут быть либо закреплены на расстоянии 50 мм, либо регулируются, например, 50-80 мм, 80-130 мм, 130-210 мм (это расстояние от стены до трубы) или еще длиннее, но для длинных внешних участков длиной 4 м и более настоятельно рекомендуется закрепить Регулируемая опора основания в нижней части системы в качестве дополнительного якоря для длинного участка двойной стены выше в дополнение к кронштейнам.Для поддержки дымохода за линией крыши есть выбор оттяжных тросов, распорок и структурных фиксаторов.

Насколько высоко должна подниматься дымовая система?

Последний аспект вашей системы дымохода - обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внешней системы двойных стен, поднимающейся вверх по любой стене, кроме фронтона, вы должны учитывать два требования строительных норм:

  • Дымоход должен подниматься достаточно высоко, чтобы образовался 2. Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И

  • Он должен подниматься не менее чем на 1000 мм после прохождения линии крыши / перекрытия / желоба (в основном, самой нижней части поверхности крыши) ИЛИ до уровня конька

При подъеме по фронтону все вышесказанное применимо, но с одной оговоркой:

  • Если система проходит край крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком

Пара дополнительных моментов, которые часто возникают в связи с соседними зданиями и слуховыми окнами:

a) Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

b) Любые соседние здания в пределах 2,3 м от вашей системы дымохода, к сожалению, также должны быть очищены. Дымоход должен подниматься как минимум на 600 мм над самой высокой точкой соседнего здания

.

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал с двойной стенкой, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но, пожалуйста, имейте в виду, что дождевик не является водонепроницаемым, а защитные козырьки рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или набережные.

Как установить дымоход дровяной печи через крышу (внутренний)

Типичная внутренняя система дымохода с двойными стенками начинается так же, как и внешняя система, от воротника печи до переходника с двумя стенками, как описано выше. Однако с этого момента мы не проходим сквозь стену, а, скорее, поднимаемся вверх по этажам здания, чтобы в конечном итоге выйти через поверхность крыши.

Для каждого потолка / балки, через которую вы должны пройти, необходимо приобрести 3 основных компонента; 2 вентилируемые противопожарные плиты и балочная опора. Вентилируемые противопожарные плиты , которые иногда продаются как «противопожарные прокладки», должны быть прикреплены к потолку или полу всякий раз, когда система выходит и / или входит в жилое пространство . По сути, это сводится к тому, что эти плиты требуются везде, кроме пола чердака, но даже там это рекомендуется. А почему вентилируемые тарелки? Это необходимо для того, чтобы холодный воздух мог проходить между этажами, сохраняя внешние края дымохода как можно более прохладными, но при этом задерживая возможное распространение огня. Твердые противопожарные плиты предназначены только для газовых систем. . Как следует из названия, опора балки прикручивается к каждой балке и образует кронштейн для системы примерно через каждые 2,5 м. Следовательно, в типичном двухэтажном доме вам потребуются 4 вентилируемые противопожарные плиты и 2 опоры балки.

Независимо от того, какой тип системы устанавливается, любые стыки между трубами должны быть доступны и не должны быть заглублены в стены или балки, а двойная стена должна быть заключена в коробку или в клетку на верхних этажах.

Самая эффективная форма дымохода - это вертикальный внутренний дымоход, однако у вас есть до 4 изгибов или поворотов внутри системы, если вам нужно объехать препятствие на пути в виде колен 45 ° ( никогда 90 ° ), а на стропилах следует использовать опору для крыши в качестве окончательной формы опоры.

Пришло время пропустить дымоход с двойными стенками через поверхность крыши, и для этого есть три важных этапа:

Во-первых, помните, что вокруг всех двустенных дымоходов должно быть безопасное расстояние до горючих материалов, поэтому для трубы с двойными стенками диаметром 6 дюймов потребуется отверстие размером прибл.320 мм в поперечнике (зазор 60 мм + внешний диаметр трубы 200 мм + зазор 60 мм).

Во-вторых, очень важно правильно выбрать оклад для вашей крыши. Сам Flashing представляет собой конус из силиконовой или EPDM-резины, который находится на основании (традиционно свинцовом, но в наши дни, скорее, из алюминия) и может быть обрезан, чтобы плотно обхватить дымоход, чтобы обеспечить защиту от атмосферных воздействий на крыше. Тем не менее, Flashings не должны сбивать с толку, поскольку они в основном попадают в одну из двух категорий; либо подходит для черепичной / шиферной крыши, либо нет.Облицовка для черепичных крыш имеет большое основание, которое необходимо закрепить под черепицей, тогда как для каждого другого типа кровли (плоская, гофрированная, деревянная и т. Д.) Имеется небольшое основание, предназначенное для крепления на поверхности крыши.

В-третьих, комбинируйте Flashing с Twin Wall Storm Collar, чтобы сидеть прибл. 100 мм над окладом в качестве дополнительного слоя защиты от непогоды.

Насколько высоко должна подниматься дымовая система?

И последний аспект вашей системы дымохода - обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внутренней системы двойных стен, поднимающейся через поверхность крыши, вы должны учитывать все четыре из следующих требований строительных норм:

  • Дымоход должен подниматься достаточно высоко, чтобы образовался 2. Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И…

  • Он должен подниматься не менее чем на 1000 мм один раз через поверхность крыши

ТАКЖЕ РАССМАТРИВАЕТ…

  • Если система проходит через поверхность крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком
  • Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но имейте в виду, что дождевик не является водонепроницаемым, а защитные козырьки рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или водяные фронты.

Правильная установка, эксплуатация и техническое обслуживание дровяной печи

  • Добавление дровяную печь в дом надо делать правильно для обеспечения безопасной установки.
  • Установить печь с достаточным зазором от любых горючих поверхности, включая полы, стены или мебель.
  • Любая дымоход должен иметь соответствующую пропускную способность, правильный высота, правильное расположение, надлежащее расстояние от горючих материалов и надлежащая механическая поддержка для обеспечения безопасности.
  • Когда подобрана и установлена ​​эффективная герметичная печь с правильным дымоходом, эффективность и безопасность работы печи во многом зависит от мастерство оператора.
  • The порода дерева также может повлиять на работу печи.
  • А дровяная печь требует регулярного ухода: правильно чистка дымохода от отложений креозота, регулярный осмотр установки и обращения пепла.

Многие домовладельцев беспокоит рост затрат на отопление дома. дровяные печи для снижения счетов за отопление.Добавление дровяной печи в дом должен быть построен правильно, чтобы обеспечить безопасную установку. Дровяная печь не похожа ни на одно другое устройство в современном мире. дома.

Дерево плита регулярно имеет температуру поверхности более 400 градусов F. Температура внутри печи превышает 1000 градусов. F, а при возгорании дымохода - более 2000 градусов тепла. Возможны F.Очевидно, что устройство, способное достичь таких к высоким температурам следует относиться с уважением и устанавливать, эксплуатируется и обслуживается должным образом, чтобы устройство не представляют опасности в доме.

Стол 1. Минимальные расстояния от горючих стен и потолков.
Печь тип
Тип защиты Сияющий В обращении Водопроводная труба
Нет 36 " 12 " 18 "
1/4 дюйма Негорючие плиты разнесены на 1 дюйм 18 " 6 " 12 "
28 Толщина листового металла с шагом 1 дюйм 12 " 4 " 9 "
28 Толщина листового металла на негорючей плите 1/8 дюйма, с разнесением из 1 " 12 " 4 " 9 "

Однажды место для установки печи подготовьте площадку должным образом, чтобы обеспечить имеется достаточное расстояние от любых горючих поверхностей. Горючие Поверхности включают полы, мебель, а стены из гипса, гипсокартона или вагонкой. Правильное расстояние от этих горючих поверхностей определяется путем обращения к трем источникам. Если печь "внесена в список", Это означает, что он был протестирован на безопасность независимой испытательной лабораторией, будут рекомендации производителя по очистке от горючие вещества.

Если плита не указана, следуйте инструкциям Национальной ассоциации противопожарной защиты. рекомендации (см. Таблицу 1) по очистке от горючих материалов.Однако любая из этих рекомендаций заменяется местные строительные нормы и правила. Проконсультируйтесь с местным строительным инспектором чтобы узнать, какие стандарты допуска применяются в вашем площадь.

От Таблица 1, расстояние до незащищенных поверхностей, особенно для лучистых печей довольно большой - 36 дюймов. Таким образом, большинство печные установки имеют негорючие стены защита за печью для установки ближе к стене, не представляя угрозы безопасности (см. рис. 1).Асбестовый картон, хотя это приемлемый вид защита, не рекомендуется из-за опасности для здоровья из волокон асбеста. Если используется асбест, красить с высоким температура эмали o блокировка волокон.

Наиболее важным элементом защиты стен является расстояние в 1 дюйм. необходимо между защитным материалом и стеной.В Расстояние в 1 дюйм необходимо для обеспечения циркуляции воздуха между защита и стена, чтобы стена не подвергалась к высоким температурам. Прокладки, используемые для крепления листа металл к стене также должен быть негорючим. (Не использовать планки деревянной обрешетки.)

Другой метод достижения того же типа защиты - использование кирпича или кладка с воздушным зазором 1 дюйм между кирпичом или кладкой и стена.Однако вес такой стены может вызвать структурные проблемы в доме. Защита на стене позади плита должна выходить достаточно далеко по обе стороны от печи так, чтобы расстояние, измеренное от корпуса печи до горючего часть стены составляет не менее 36 дюймов.

Этаж защита - еще одна важная область, которую следует учитывать при работе с печью установка.Рекомендация Национальной ассоциации противопожарной защиты по степени и типу защиты горючих полов под печи приведены в таблице 2. Если печь указана, установите это в соответствии с инструкциями производителя. Проверить местные строительные нормы и правила для уточнения типа защиты пола и приемлемые зазоры. Покрытие защитными материалами для пола с негорючими материалами, такими как кирпич, камень или плитка для улучшения внешнего вида.

Если печь установлена ​​правильно, подключите ее к дымовая труба. Для этого соединения используйте толстую печную трубу - обычно 24 калибр для большинства установок - и следуйте инструкциям производителя рекомендации. Присоединительный патрубок печки должен быть как можно короче. насколько возможно. Закрепите все стыки винтами для листового металла и соедините трубу гофрированным концом вниз, чтобы содержат креозот (см. рисунок 2).Важно соблюдать 18-дюймовый зазор от горючих поверхностей. Уменьшить зазоры, защита стен dd из тех же материалов и приемы, рекомендованные для установки печи (см. Таблицу 1).

Выбрать тип дымохода с учетом безопасности. Кладка дымохода приемлемо, но может быть дорогим и сложным в строительстве.Существующий дымоход камина можно использовать для дровяной печи. Самый простой тип дымохода, который можно добавить в дом, - это дымоход заводского изготовления. металлический дымоход (см. рисунок 3). При выборе заводского дымохода, выберите дымоход, который указан в списке (проверено независимым лаборатория).

Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.

Есть три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии. Эти три типа: 1) с воздушным охлаждением дымоход термосифонный, 2) дымоход сплошной пакетной изоляцией и, 3) дымоход с воздушной изоляцией.

Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и может вызвать проблемы при эксплуатации дровяной печи из-за прохлады температура, поддерживаемая на внутренней поверхности подкладки, ускоряют образование креозота и требуют более частой очистки.

Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащие механические поддержка для безопасной установки. Диаметр дымохода должны соответствовать рекомендациям производителя для обеспечения надлежащего емкость для плиты.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование печи (см. рисунок 4).

наиболее желательное место для дымохода - в центре дом, в котором большая часть дымохода находится внутри здания. Вынося наружу минимальное количество дымохода, креозот проблемы сведены к минимуму.Дымоход расположен преимущественно на снаружи дома работает с более низкими температурами поверхности и имеет тенденцию к более частым отложениям креозота и требует больше периодического обслуживания. Для безопасной установки дымохода требуется зазор не менее 2 дюймов от горючих материалов. Дымоход который выступает более чем на 4 фута над крышей, должен иметь какая-то механическая опора проводами, скобами и т. д., чтобы гарантировать, что он не будет поврежден сильным ветром.

Если старый и давно не использовавшийся дымоход из каменной кладки возвращен в строй для использования с дровяной печью, внимательно осмотрите ее, чтобы убедиться, что что все еще безопасно работать. Если на нем нет плитки облицовки, добавить дымоход из нержавеющей стали по всей длине дымоход.Проконсультируйтесь со строительным инспектором или пожарной службой. для осмотра такой установки.

Однажды печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы быть уверенным, что ваш домовладелец политика будет охватывать установку дровяной печи.

Есть несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:

  • установить 10-фунтовый огнетушитель ABC и детектор дыма в дом.
  • ознакомится жильцы дома с процедурами эвакуации при пожаре.Добавление дровяная печь в дом изменит маршруты эвакуации при пожаре и это должны хорошо понимать все жители.
  • Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации быть убедитесь, что все работает исправно и ознакомьтесь с его эксплуатационными и ремонтными характеристиками.
  • Чистый дымоход не реже одного раза в год.

Это чрезвычайно важно соблюдать все процедуры установки указано в этом информационном бюллетене при установке дровяной печи. Самая эффективная дровяная печь не сэкономит денег если конечный результат - пожар в доме.Поскольку дровяная печь потенциально опасное устройство, обращайтесь с ним уважительно и продемонстрировать надлежащее соблюдение процедур установки.

Когда выбрана и установлена ​​эффективная герметичная печь с исправный дымоход, экономичность и безопасность эксплуатации печи во многом зависит от мастерства оператора.Первое соображение в эффективной эксплуатации печи правильно подготавливает дрова для использования в печи. Тщательно просушите древесину на воздухе, чтобы обеспечить влажность около 20 процентов, чтобы из дерева извлекается максимальное количество энергии.

зеленый древесина плохо горит и количество доступной энергии в зеленом лесу на 60 процентов меньше энергии доступно в сухом дереве.Сезон зеленой древесины не менее шести месяцев. Защитите древесину от дождя или снега, накрыв крышкой. не впитывают влагу.

Тип используемой древесины также влияет на работу печи. Регулировать плиту работа по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов, начиная с его более высокая плотность обеспечивает более продолжительный ожог.Используйте маленькие колотые дрова для розжига огня и быстрого разогрева, часто необходимы утром. Используйте более крупные круглые или разрезные куски, когда печка регулярно обслуживается.

Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь - самый эффективный способ сжечь дерево. Добавляйте в печь небольшое количество дров и работайте с регуляторами тяги как минимум в полуоткрытом положении.Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки на на ночь, установите регуляторы тяги широко открытыми, чтобы первые 20 минут, чтобы развести горячий огонь и ограничить проект.

Когда топить печь утром, проснувшись, открыть сквозняк широко открыть с небольшим горячим огнем, чтобы помочь рассеять креозот это могло развиться из-за ночного ожога. Сделайте каждый пытайтесь включить печь на небольшом горячем огне всякий раз, когда его регулярно посещают.

использование датчика температуры дымохода помогает оценить работоспособность режим печки. Это устройство показывает температуру горения выходящие из печи газы. Установить в дымоход коннектор примерно в 3 футах от выхода из печи.Может быть полезный прибор, помогающий следить за работой печки и замедлить производство креозота.

Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам. Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.

Незаменимый часть операционных процедур - знать, что делать в аварийная ситуация, вызванная возгоранием дымовой трубы. Дымоход происходит при возгорании скопления креозота в дымоходе и горит быстро и горячо. Развести огонь в дымоходе не сложно обнаружить. Это включает в себя пламя и искры, вырывающиеся из верх дымохода, рев, похожий на звук реактивного двигателя, дымоход пылает докрасна и вибрирует или пульсирует дымоход.Обычно он длится недолго, но сильно горячий и может серьезно повредить дымоход а в некоторых случаях - серьезный ущерб дому.

Лучшая реакция на пожар в дымоходе - отключить подачу кислорода к плите, насторожить жильцов в доме, вызвать огонь отделении, внимательно наблюдая за дымоходом, чердаком и вне дома для пожара. Когда в дымоходе горит погашенный, внимательно осмотрите дымоход на предмет повреждений. Осмотреть область вокруг дымохода для любых тлеющих пожаров, которые могло начаться из-за сильной жары, и перед использованием печь снова убедитесь, что ничего не повреждено, что могло бы поставить под угрозу безопасность дымохода. Пожар в дымоходе может быть Избегайте периодической чистки дымохода и избегайте чрезмерного горячие пожары (которые могут возникнуть при сжигании мусора, рождественской упаковке бумага и др.). Когда плита начинает светиться, это обычно результат чрезмерного увольнения. Это может повредить плиту и может вызвать пожар в дымоходе.

Использование дровяной печи требует регулярного внимания к небольшому уходу процедуры - правильная чистка дымохода от креозота отложений, а также регулярный осмотр установки и обращения пепла. Креозот - неизбежный побочный продукт горения дерево. Периодически очищайте отложения на дымоходе. стены, чтобы обеспечить хорошую производительность печи и уменьшить любые угрозы безопасности, создаваемые отложениями креозота. Чистые дымоходы не реже одного раза в год. Следуйте более конкретному правилу: очищайте дымоход всякий раз, когда есть 1/4 дюйма или более креозота скопление на стенах дымохода.Дымоходы можно прочистить домовладелец, используя жесткую проволочную щетку, предназначенную для этой цели, или профессиональным трубочистом. Чистка дымохода может быть сложной задачей из-за отложений креозота, которые выскоблил из дымохода. Позаботьтесь о том, чтобы пыль и креозот от заселения дома. Носите маску для лица, когда прочистить дымоход, чтобы избежать вдыхания частиц креозота.

Проверить установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно проверить печную трубу, используемую в патрубке дымохода. Печь труба подвергается воздействию высоких температур и подвергается коррозии в время.Его необходимо периодически проверять и заменять, когда он похоже, разъедает сверх безопасных пределов.

Утилизировать золы правильно. Вынести золу в негорючий контейнер. например, металлическое ведро, и не оставляйте их в контакте с горючие поверхности. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она легко может стать причиной катастрофического пожара в доме. Утилизируйте золу сразу после очистки печи, разложив это на клумбах, садах или компостных кучах.

Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.

Есть три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии. Эти три типа: 1) воздух охлаждаемый термосифонный дымоход, 2) сплошной изолированный дымоход и 3) дымоход с воздушной изоляцией.

Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и могут создавать проблемы при эксплуатации дровяной печи из-за низкие температуры, поддерживаемые на внутренней стороне подкладки, который ускорит образование креозота и потребует больше частая уборка.

Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащее механическая опора для безопасной установки. Диаметр дымохода должны соответствовать рекомендациям производителя чтобы обеспечить достаточную мощность для печи.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование плита (см. рисунок 4).

наиболее желательное место для дымохода - в центре дом, в котором большая часть дымохода находится внутри здания. Выставив наружу минимальное количество дымохода, проблемы с креозотом сведены к минимуму. Дымоход расположен преимущественно снаружи дома работает с более прохладной поверхностью температуры и имеет тенденцию к более частому образованию отложений креозота и требует более периодического обслуживания. Безопасная установка дымохода требуется минимум 2 дюйма зазора от горючих материалов. Дымоход, который выступает более чем на 4 фута над крышей, должен иметь какую-то механическую опору проводами, скобами, и Т. Д., чтобы гарантировать, что он не будет поврежден сильным ветром.

Если старый и давно не использовавшийся дымоход из каменной кладки возвращен в сервис для использования с дровяной печью, внимательно осмотрите его чтобы гарантировать, что он по-прежнему безопасен в эксплуатации. Если это не так выложить плитку, добавить дымоход из нержавеющей стали целиком длина дымохода. Проконсультируйтесь с инспектором по строительству или пожарная служба для проверки такой установки.

Однажды печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы быть уверенным, что ваш домовладелец политика будет охватывать установку дровяной печи.

Есть несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:

  • установить 10-фунтовый огнетушитель ABC и детектор дыма дома.
  • ознакомится жильцы дома с процедурами эвакуации при пожаре. Добавление дровяная печь в дом изменит эвакуацию при пожаре маршруты, и они должны быть хорошо поняты всеми пассажирами.
  • Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации убедиться, что все работает исправно и ознакомиться себя с его эксплуатационными и техническими характеристиками.
  • Чистый дымоход не реже одного раза в год.

Это чрезвычайно важно следить за всей установкой процедуры, описанные в этом информационном бюллетене, при установке дровяная печь. Самая эффективная дровяная печь не собирается сэкономьте деньги, если в конечном итоге случится пожар в доме. С дровяная печь - потенциально опасное устройство, лечите это с уважением и показать правильное соблюдение установки процедуры.

Эксплуатация

Когда выбрана и установлена ​​эффективная герметичная печь с правильный дымоход, экономичность и безопасность печи эксплуатация во многом зависит от мастерства оператора. Первое соображение при эффективной эксплуатации печи правильно подготавливает дрова для использования в печи.Тщательно высушите древесину на воздухе, чтобы обеспечить влажность около 20 процентов, чтобы извлечь максимальное количество энергии из дерева.

зеленый древесина плохо горит и количество доступной энергии в зеленом лесу на 60 процентов меньше энергии доступно в сухом дереве. Сезон зеленой древесины не менее шести месяцев.Защитите древесину от дождя или снега, накрыв крышкой. не впитывают влагу.

Тип используемой древесины также влияет на работу печи. Регулировать работа печи по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов, начиная с его более высокая плотность обеспечивает более продолжительный ожог.Использовать небольшие колотые дрова для розжига и быстрого разогрева, часто нужно утром. Используйте более крупные круглые или разрезные части при регулярном уходе за печкой.

Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь - самый эффективный способ сжигать дрова.Добавляйте в печь небольшое количество дров за раз. и работайте с регуляторами тяги как минимум в полуоткрытом положении. Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки для ночного ожога, широко откройте регуляторы тяги в течение первых 20 минут, чтобы развести горячий огонь и ограничить проект.

Когда топить печь утром, проснувшись, открыть проект широко открыт с небольшим горячим огнем, чтобы помочь рассеять креозот, который мог образоваться в результате ночного ожога. Сделайте все возможное, чтобы включить печь, используя небольшую горячую огонь всякий раз, когда он регулярно присутствует.

использование датчика температуры дымохода помогает оценить работоспособность режим печки. Это устройство показывает температуру горящие газы, выходящие из печи. Установить в дымоход разъем примерно в 3 футах от выхода из печи. Это может быть полезным устройством для наблюдения за работой. печи и замедлить производство креозота.

Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам.Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.

An важная часть операционных процедур - знать, что делать в аварийной ситуации, вызванной возгоранием дымохода.Возгорание дымохода возникает при скоплении креозота в дымоходе. воспламеняется и горит быстро и горячо. Огонь в дымоходе обнаружить не сложно. Это включает стрельбу пламенем и искрами из дымохода раздался рев, похожий на реактивный двигатель, дымовая труба, раскаленная докрасна, и вибрация или пульсация дымохода. Обычно это короткое длительность, но очень жарко и может серьезное повреждение дымохода и, в некоторых случаях, крайнее повреждение дома.

Лучшая реакция на пожар в дымоходе - отключить подачу кислорода к плите, насторожить жильцов в доме, вызвать огонь отделении и внимательно наблюдайте за дымоходом, чердак и вне дома для пожара. Когда дымоход пожар потушен, внимательно осмотрите дымоход на предмет повреждать.Осмотрите область вокруг дымохода на предмет тления. пожары, которые могли возникнуть из-за сильной жары, и перед повторным использованием печи убедитесь, что ничего не повреждено это поставит под угрозу безопасность дымохода. Дымоход пожара можно избежать с помощью периодической чистки дымохода и предотвращения пожара. очень горячие возгорания (которые могут возникнуть при сжигании мусора, Новогодняя упаковочная бумага и т.). Когда плита начинает свечение, обычно это результат перегорания. Этот может повредить печь и вызвать возгорание дымохода Огонь.

Техническое обслуживание

Использование дровяной печи требует регулярного внимания к небольшому уходу процедуры - правильная чистка дымохода от креозота отложений, а также регулярный осмотр установки и обращение с золой.Креозот - неизбежный побочный продукт горящей древесины. Периодически очищайте образовавшиеся отложения на стенах дымохода для обеспечения хорошей работы печи и уменьшить любую угрозу безопасности, создаваемую креозотовыми отложениями. Очищайте дымоходы не реже одного раза в год. Более конкретное правило следовать - чистить дымоход всякий раз, когда есть 1/4 скопление креозота на стенках дымохода на дюйм или более.Дымоходы может быть очищен домовладельцем с помощью жесткой металлической щетки предназначенные для этой цели, или профессиональным трубочистом. Чистка дымохода может быть неприятной задачей из-за креозота. отложения, которые выскребли из дымохода. Заботиться для предотвращения оседания в доме пыли и креозота. При чистке дымохода надевайте маску, чтобы не вдыхать частицы креозота.

Проверить установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно проверить печную трубу, используемую в патрубке дымохода. Труба печи подвергается воздействию высоких температур и подвержена коррозии. во время.Его необходимо периодически проверять и заменять при кажется, что она разъедает сверх безопасных пределов.

Утилизировать золы правильно. Вынести золу в негорючий контейнер. например, металлическое ведро, и не оставляйте их в контакте с горючими поверхностями. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она запросто может стать причиной гибели дома Огонь.Утилизируйте золу сразу после очистки печи. разложив его на клумбах, садах или компостных кучах.

Сервис в действии 10.614, Кооперативное расширение, Колорадо Государственный университет. Опубликовано в августе 1981 г. Отредактировано в июле 1993 г. Авторское право 1993. За дополнительной информацией обращайтесь в свой округ. Кооперативный офис расширения.

Специалист по расширению кооперативов Университета штата Колорадо и младший научный сотрудник, сельскохозяйственное и химическое машиностроение.

Стол 2. Защита пола для печных установок.
Высота днища печи от пола Защита необходимо
18 дюймы и более 24 толщина слоя листового металла
6 до 18 дюймов 24 толщина слоя листового металла над слоем негорючего материала толщиной 1/4 дюйма доска
6 дюймы или менее 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха через слой кладки, покрытый листом толщиной 24 листовой металл
Размер защиты:
18 дюймов с любой стороны с отверстием для топки (дверца)
12 дюймов со всех сторон без отверстий

Публикация №: 10.614


Сервис in Action 10.614, Cooperative Extension, штат Колорадо Университет.Опубликовано в августе 1981 г. Отредактировано в июле 1993 г. Авторские права 1993. За дополнительной информацией обращайтесь в кооператив вашего округа. Дополнительный офис.

Колорадо Государственный университет, специалист по расширению кооперации и исследования юрист, сельскохозяйственное и химическое машиностроение.

Информация об отказе от ответственности и воспроизведении: информация в NASD не представляет политику NIOSH.Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

дымоходы Архив - Кровля

Реставрационные работы в историческом здании показывают, что на недавно отремонтированном дымоходе устанавливают медный фартук. Фото: Джон Крукстон

Типов дымоходов почти столько же, сколько и автомобилей, но в этой статье я говорю о каменных дымоходах, и в частности, каменные дымоходы, торчащие из-под крутой крыши.Эти могут принять форму простого блока дымохода с глиняной облицовкой дымохода от фундамента до крыши, вплоть до массивного камня или кирпича конструкции с двумя и тремя каминами, встроенными на разных уровнях жилой дом. Дымоходы могут служить несущими конструкциями и системами отопления для дом. Я работал в домах, где дымоходы устроены так, что горячий газ проходит вверх и вниз через конструкцию дымохода, нагревая кладки, прежде чем они выйдут из верхней части дымохода, позволяя этой нагретой массе часами излучать тепло внутри дома в дополнение к обычному отоплению система.

Однако в конце концов дымоход должен пройти через крышу. и в царство матери-природы, и нам, кровельщикам, приходится иметь дело с дождь и снег от работы обратно в здание. Большая часть этой задачи выполнено с помощью системы окладов на уровне крыши, но нам необходимо помните, что вода и лед также могут проходить через массу дымохода сам по себе и вызвать утечку внутри конструкции. Это причина специально упоминание каменных дымоходов в заголовке выше; когда кто-то имеет дело с дымоходы и вода, влага может поступать со всех сторон, и все из этих областей необходимо решить.

В процессе ремонта в нижней части крышки дымохода была прорезана капельная линия, чтобы вода не могла мигрировать по поверхности.

Я отчетливо помню, как много лет был в местном магазине снабжения. назад, когда кровельщик заказал «ведро для гидроизоляции на пять галлонов». В лучшем случае пластик кровельный цемент - это временное решение или заплатка, и в конечном итоге он должен оторваться. За свою долгую карьеру, работая на крышах, я работал над тысячами черепичных крыш. а также многие сотни металлических, черепичных и сланцевых.Я не знала, смеялся или плакал, когда парень это сказал, но мне хотелось кричать: «Мигает не в ведре! "

Каменная кладка стен и дымоходов опирается на собственный фундамент и они движутся с другой скоростью, чем остальная часть здания. Вы должны позволить для этого движения, и вам нужно направить воду в нужном вам направлении. чтобы ему было легче стечь с крыши, чем в нее. Постоянный мигание позволяет перемещаться с сотнями мест, где металл может двигаться, всегда одновременно направляя воду ниже по плоскости крышу и по направлению к нижнему краю.Независимо от типа кровельного материала (черепица, плитка, шифер, металл, соломенная крыша и т. д.) и любой вид гидроизоляции металл, который вы используете, оклад всегда необходимо притереть, чтобы вода стекала внутрь направление перекрытия. В зависимости от уклона нахлест должен быть достаточный, чтобы обеспечить наихудший поток воды, который вы будете сталкиваться. Чем ровнее высота тона, тем больше вам нужно перекрытий. Менее 2/12 шаг, мы начинаем заниматься «плоской кровлей», и в этом есть свои проблемы, хотя принципы те же.

В рамках этого проекта по замене черепичной крыши были установлены новые медные перекрытия дымохода.

Я мог бы написать подробный метод зажигания дымохода, но на каждой проданной пачке черепицы напечатаны очень хорошие детали, и я осмелится сказать, что ни один из миллиона никогда не читается и даже не просматривается. В В этой статье я хочу объяснить причины, по которым в деталях указано, что они делать. В предыдущем абзаце я упоминал, что вы должны упростить вода стекает с крыши, а не в нее.Это, по сути, принцип всего перепрошивки - и кровли, если уж на то пошло. Если вы боретесь с расход воды, вы потеряете 100 процентов времени. Примеры «борьбы с поток воды »будет, например, притиркой окладов в неправильном направлении, или, возможно, построить седло на обратной стороне дымохода и не расширять его достаточно далеко в сторону, чтобы вода задерживалась в нижних углах. Это также может быть что-то простое, например, слишком плотно обрезать черепицу или сланец. против вспышек.Как правило, всегда оставляйте зазор около 3/8 дюйма. между вертикальным изгибом гидроизоляции и срезом черепицы. Это будет дайте воде очистить мусор, сохраняя при этом герметичность соединения. Кроме того, не прижимайте контрпросветку к горизонтальной поверхности вспышки. Это также ограничит поток воды и может вызвать утечку.

Как интересно, одна очень распространенная ошибка, которую я вижу с вырезка впадин предназначена для кровельщиков, чтобы не обрезать верхний угол черепицы в долина, как показано на всех упаковках.Вода поймает эту вершину угол, если он не обрезан, и проследите по верхнему краю черепицы, пока он проникает в оболочку крыши. Это касается всех долин, но в В данном случае я конкретно говорю о долинах, созданных, когда седло либо сверчок устанавливается за дымоходом. Также важно, чтобы , а не , разрезал черепицу долины в центр долины или нижняя точка. Держите линию разреза примерно на дюйм от центр долины, чтобы вода снова могла делать вашу работу за вас, очистка от мусора.Это также предотвратит попадание воды в верхний угол. долинной гальки.

Проблемы с дымоходами Осмотр и ремонт любых повреждений существующего дымохода - важная часть проектов по замене кровли на крутых склонах. Рыхлый раствор, трещины в самих кирпичах и сколотые поверхности - явные признаки повреждения водой.

Правильная прошивка имеет решающее значение, но многие из Проблемы, связанные с протечкой дымохода, связаны с самим дымоходом.До появления высокоэффективных печей большинство выхлопных газов из отопление здания пошло вверх по дымоходу. Когда эффективнее были введены печи, они уменьшили этот газ и лишнее потраченное тепло, но многие были выброшены в один и тот же дымоход. По определению, 50-процентная эффективность печь отводит половину энергии и нагревает дымоход, а агрегат на 80 процентов отводит только 20 процентов тепла в тот же объем, обогревая дом с остальными 80 процентами. Чтобы создать сквозняк, необходимый для переноски, требуется тепло. влага из дымохода.Любой газ остынет, когда расширится, и мы решительно сокращение количества тепла при установке более эффективной печи. Если мы не уменьшайте размер дымохода, водяной пар может снова конденсироваться в воду прежде, чем он вырвется из верхней части дымохода. В основном это происходит в секция дымохода, непосредственно подверженная влиянию погодных условий, которая могла бы быть частью торчит над линией крыши. Много лет назад было обычным делом видеть лицо много кирпичей отслоились или откололись от остального кирпича.Это было вызванный конденсацией водяного пара, а затем насыщением кирпича, замерзанием, расширяясь и отламываясь от поверхности. Если у вас остался один из 80 процентов агрегатов, важно, чтобы у вас была гибкая металлическая футеровка дымохода меньшего размера. установлен, чтобы уменьшить объем и увеличить скорость, с которой газы побег. Обычно это больше не проблема, так как большинство юнитов теперь 95 процента эффективности и вентилируются за пределы здания с помощью пластикового трубка.

Этот гранитный дымоход имеет признаки повреждения, вызванного миграцией воды под колпаком дымохода.

Очень немногие из построенных сегодня домов даже имеют каменную кладку. камин или дымоход, в основном из-за типа используемой печи и современного коды. Большинство установленных сегодня каминов - это блоки с нулевым зазором и в основном газовый прибор, похожий на газовую плиту. Многие старые дома, еще есть дровяные камины, их перевели на газовые, и это вызовет ту же проблему, что и переключение старых печей, если меньший рукав не устанавливается для уменьшения объема дымохода.Самый большой Проблема с этим переключателем заключается в том, что эффекты не проявляются сразу, но с задержкой, часто на несколько лет. Мы работали над большим проектом кондоминиума в г. в начале 70-х годов были десятки больших дымоходов, большинство с несколькими каминами на разных уровнях. Когда-то в 90-е у всех были газовые вставки установлены, не меняя размер вкладышей дымохода. Не все были проблемы с дымоходами; только те, которые использовали газовые журналы. Не важно как часто переделывали кирпичи на верхушках дымоходов, продолжали ломать и скалывание.Дефекты кирпича и трещины в крышках от воды Замерзание и расширение пара также вызывало регулярные утечки в дымоходах из-за ослабление ответных планок и пропуск воды через ступенчатые планки и оклады головной стены Предостережение, которое следует усвоить, заключается в том, что существует причина и эффект, возникающий при каждом предпринятом действии, и до внесения изменений важно провести некоторое исследование и определить, какие будут эффекты и какие необходимо сделать так, чтобы это не принесло больше вреда, чем пользы.Когда покрывая существующую конструкцию, также важно определить, какие еще изменения были сделаны в конструкции в прошлом.

Установка надлежащих строительных лесов часто является важным первым шагом в процессе ремонта дымохода.

Действующие строительные нормы и правила и современная инженерия делают новые дома построены более эффективно и менее подвержены подобным проблемам; тем не мение, есть миллионы старых домов, которые необходимо переоборудовать или переоборудовать. в некоторых случаях «исправлено» или «не исправлено», чтобы заставить их работать.

Одно большое преимущество, с которым мы работаем сегодня, заключается в том, что очень мало «крыши над крышами» делается на крутых крышах, так как в большинстве районов требуют снятия старой крыши перед установкой новой. Это будет позвольте заменить все окантовки. Если дымоходы все еще существуют, но больше не используются, может существовать возможность их снятия, если каркас заменен, а проем накрыт и накрыт крышей. Если это будет сделано, сделайте убедитесь, что вы опустите дымоход на высоту балок потолка, закройте его в этой точке и изолируйте над ней.

При замене кровли на существующую конструкцию важно осмотреть кровельную систему на предмет повреждений и определить, вносились ли в конструкцию какие-либо изменения в прошлом.

Если дымоход остается на месте, важно проверить и закрепить кладочную массу перед тем, как строить крышу, чтобы не повредить новую крышу. Установите новую систему гидроизоляции / встречной гидроизоляции и обязательно следуйте инструкциям, напечатанным на обертке битумной черепицы. Моя цель здесь не в том, чтобы изобретать велосипед, а в том, чтобы разобраться в том, что они говорят нам делать.Много лет назад был рекламный ролик с девизом: «Нехорошо обмануть мать-природу». Правда в том, что вы не можете. С другой стороны, если вы работаете с гравитацией и природой, вы можете устранить множество проблем, с которыми мы боремся на крышах и в этом бизнесе. Выбор остается за вами.

Эта архитектурная деталь из Руководства NRCA по кровле: Системы крутых крыш - 2017 показывает правильный метод мигания каменного дымохода. Деталь любезно предоставлена ​​Национальной ассоциацией кровельных подрядчиков (NRCA).Упаковка для черепицы часто содержит специфические для продукта детали для гидроизоляции дымоходов и желобов, такие как эта диаграмма для черепицы CertainTeed's Carriage House из 14-го издания Руководства по нанесению черепицы CertainTeed. Деталь любезно предоставлена ​​CertainTeed.

Об авторе: Джон Р. Крукстон - кровельный подрядчик и консультант, расположенный в Каламазу, штат Мичиган. Он имеет более чем 60-летний опыт работы в кровельной индустрии и написал технические статьи для различных изданий под псевдонимом «Старая школа.”

Отвод печной трубы для гофрированной металлической кровли

Это позволит панели крыши расширяться и сжиматься без повреждения трубы. Защитный кожух трубы установлен на 3-дюймовой изолированной трубе. 140 мм - гидроизоляция плоской коньковой крыши подходит для кровли из гофрированного железа colorbond® 14,30 долл. США. Характеристики Dektite Premium EPDM Black. Гидроизоляция трубы не сломается или не треснет. Некоторые из наших продуктов сделаны с очень гибкой алюминиевой основой это делает их идеальными для использования на гофрированных крышах.Чехол трубы печи для металлической кровли, представляет собой воздушное пространство между трубой дымохода.тимбур. 4,6 из 5 звезд 12. Башмаки EAGLE 1 для гибкой кровельной трубы из EPDM - Регулируемые на месте башмаки для кровельных труб с круглым основанием - (высокотемпературный красный / серый) (высокотемпературный красный / серый) (высокотемпературный - квадратное основание,… нет 0,00 $. Спасибо, Билли. Краска: Все компоненты EXCEL в черный цвет окрашены плоской черной краской Forrest «Stove Bright». Запатентованная конструкция этой детали упрощает установку гидроизоляции на гофрированной металлической крыше. Поскольку стандартная гидроизоляция требует обширной обрезки, чтобы соответствовать форме 5V или гофрированного металла. крыша, это лучший вариант.Кровельные домкраты из силиконовой резины рассчитаны на температуру 400 градусов. Эти товары отправляются и продаются разными продавцами. Подходит для наших 4-дюймовых и 5-дюймовых изолированных труб (внешний диаметр 6 и 7 дюймов) из коробки без обрезки. 30 ноября 2011 г. 140 мм - гидроизоляция плоской коньковой крыши гофрированная железная крыша zincalume® $ 13,10. - 8 дюймов OD) 95. Существует более 3 специальных цен на прокладку вентиляционной трубы. От 17,25 до 49,99 фунтов стерлингов. Только сталь Galvalume. У нас также есть выбор из черного EPDM и красного силикона, так что вы можете выбрать тот, который подходит вам внешний профиль крыши собственности лучший. Облицовка конька в соответствии с профилем trimdek - 220 мм zincalume® 19,90 $. Диаметр 36 дюймов. Товаров: Всего: Просмотр корзины. Труба Dektite Внешний уклон крыши Размер основания Черный EPDM Черный EPDM Серый EPDM Серый EPDM Красный Силикон Красный Силикон ... Получить документ. Итак, что же делает кровельный оклад и действительно ли он требуется? Осталось всего 12 штук - скоро закажу. Roofing Superstore с радостью предложит вам широкий выбор хомутов для труб и прочных гидроизоляционных материалов, которые позволят завершить ваш кровельный проект в соответствии с самыми высокими стандартами. Я очень неохотно проникаю в потолок и панели крыши, так как боюсь, что не смогу их должным образом герметизировать.Атмосферостойкое уплотнение. Отливы представляют собой сложенные плоские листы, которые используются для закрытия стыка между стеной и крышей на фронтальных концах зданий. 89 продано. Высокотемпературный силиконовый квадратный гидроизоляционный элемент ChimFit No4 76-152 мм для гофрированных / плоских крыш. Какой продукт для гидроизоляции вентиляционных труб является самым продаваемым? Комплект сапог для заделки металлической кровельной трубы Dektite (поставляется со свободными винтами, битом 1/4 дюйма, бутиловой уплотнительной лентой, парой перчаток с нитриловым покрытием), круглое и квадратное основание (# 8, красный силикон - квадратное основание) 4,6 из 5 звезд 32 .Кроме того, что мы предлагаем прочную и надежную кровлю, она очень рентабельна!Полностью топливная система дымохода Расстояние между вертикальной одностенной трубой печи… Существуют ли какие-либо особые значения для окладов вентиляционной трубы? Если вы находитесь в районе Кловердейла, доверьте нам, в Indiana Metal Inc., заботу о ваших потребностях. Вспышки включают штормовой воротник. В настоящее время вы можете легко купить комплект для перекрытия дымохода с металлической крышей в Интернете или в магазинах рядом с вашим жилым помещением. нет 0,00 $. Проложите дымоход из печной трубы через гофрированную металлическую крышу, и мне нужно знать, что вы делаете водонепроницаемое соединение на крыше. Комплект для прошивки простых трехмерных анимированных цифровых инструкций. Доступность :: В наличии Код продукта: ICXF6EMFA. £ 28,80 ChimFit No5 95-197 мм высокотемпературный силиконовый квадратный гидроизоляционный слой для гофрированных / плоских крыш. Бесплатная доставка . Мы находимся недалеко от развязки 5 автомагистрали M40, Стокенчерч. Купите онлайн, позвоните или заберите. Податливый (мертвый мягкий алюминий) оклад - это также известно как оклады DSA, и диапазоны шага такие же, как и у стандартных окладов, но они сделаны из гибкого алюминия, чтобы соответствовать форме металлических крыш.После обрезки трубы используйте черный печной цемент для герметизации между каждой частью и тремя винтами для листового металла на каждом стыке. Не знаю, сделали ли вы это еще, но я протянул 8-дюймовую трубу Chimenea через гофрированную металлическую крышу почти 20 лет назад, и она еще не протекает. Пакет окладов дымохода для металлической крыши состоит из: я просто получил оклад, затем использовал трубку силикона GE на подъемной стороне и прижал ее вниз. Обратите внимание на полосу из нержавеющей стали вокруг верхней части, чтобы предотвратить проникновение воды из-за накопления снега.Часто покупаются вместе + + Общая цена: 31,23 £. Взгляните на наш ассортимент гидроизоляции для кровли из гофрированного картона! 119,95 долл. США 119 долл. США. Можно обрезать для установки на большие трубы диаметром до 11 дюймов. Для очень длинных кровельных панелей (более 30 футов в длину) вы можете рассмотреть возможность удлинения отверстия. Металлический или гофрированный; соединительная труба. Наиболее распространенная особенность Гидроизоляция вентиляционной трубы является водонепроницаемой.Когда вы будете готовы установить потолочную панель, охватывающую вентиляционную трубу, тщательно измерьте место, отметьте его на панели крыши и вырежьте отверстие достаточно большого размера, чтобы оставить зазор не менее 1 дюйма вокруг вентиляционного отверстия трубка.Премиум трубопровод с большой скидкой: Наша цена: $ 145.00. Хотя некоторые системы дымохода проходят через боковую стенку и подключаются соответствующим образом, во многих случаях дымовая труба просто проходит прямо через крышу. 114 продано. Он сделан из гофрированного кровельного металла. 4.5 из 5 звезд 22. DEKTITE Кровельный переплет. нет 0,00 $. Это экономит часы беспорядочной работы и делает работу лучше. Комплект для перекрытия дымохода с металлической крышей. DFE106B Мигает. Мы предлагаем широкий ассортимент плитных и черепичных кровельных элементов, а также металлические и гофрированные кровельные элементы, предназначенные для защиты вашей дымовой системы от атмосферных воздействий.£ 40 Типы сапог. Бесплатная доставка. Dektite Premium EPDM Black - это многоцелевой гидроизоляционный слой из высокопрочного EPDM, окаймленный гибкой алюминиевой лентой, пригодный для использования в дымоходах и трубах на металлических крышах. Квадратное основание подходит для любого подготовленного отверстия на большинстве профилей крыши. Металлическая крыша для гидроизоляции печных труб Руководство по продуктам и ценам Dektite Идеально подходит для гидроизоляции труб на металлических крышах Квадратное основание подходит для любого подготовленного отверстия на большинстве профилей крыши. Присоединен 21 декабря 2010 г. Сообщения 9… Основание Dektite герметизирует неровную металлическую кровлю с легкостью.Опора и стержни все прикручены. Все элементы имеют длину 3 метра (10 футов) и могут соответствовать большинству форм, если вы можете их нарисовать, мы сможем их изготовить. Труба дымохода: DuraPlus 13/12 - 18/12 Вентилируемая регулируемая перемычка: Цена 49 96 долларов США 98 07 99 99 172 долларов 00. Этот высокотемпературный силиконовый чехол (не EDPM) используется для герметизации трубы печи и крыши для идеальное водонепроницаемое уплотнение. Экономичный диапазон (толщина 0,8 мм) 4-дюймовая эмалированная труба - экономичный диапазон; 5-дюймовая эмалированная труба - экономичный диапазон; Эмалированная труба 6 дюймов - экономичный диапазон; стандартный диапазон (1.2 мм толщиной) 4 дюйма 100 мм эмалированная труба; 5 дюймов 125 мм эмалированная труба; 6-дюймовая 150-миллиметровая эмалированная труба; 7-дюймовая 180-миллиметровая эмалированная труба; 8-дюймовая 200-миллиметровая эмалированная труба; кремовая эмалированная труба для печи. Свяжитесь с Hot Box Stoves сегодня, чтобы получить индивидуальные творения для вашего кровельного покрытия, также доступны по запросу. * Специальный заказ. Я планирую использовать трубу с двойными стенками, поэтому тепло не должно быть проблемой от протекания вокруг отверстия может быть проблемой. Выберите ниже место получения, а при выезде выберите вариант «ПОЗВОНИТЬ».Последнее, что нужно сделать, это установить заглушку, и промывка дымохода готова к использованию. Мы включаем высокотемпературные силиконовые чехлы для труб в каждый продаваемый нами комплект для установки на крышу, так как они подходят для большинства установок. Свяжитесь с Indiana Metal Inc. для получения информации о прокладке труб для металлических кровельных печей прямо сейчас! £ 14,49 Гидроизоляция крыши, высокотемпературная, диаметр от 127 до 228 мм (от 5 до 9 дюймов), красная, облицовка, воздуховоды. Ряд кровельных покрытий для использования при установке нового дымохода и дровяной печи. Мы предлагаем широкий выбор гибких кровельных обшивок для установки труб различного диаметра и различных типов кровли, включая: - плоскую черепицу; Профнастил; Плоские кровли; Шиферные крыши; Металлические профилированные кровли; Канальные лодки и караваны; ПРИМЕЧАНИЕ. Облицовка двустенных дымоходов отображается на соответствующих страницах категорий «Двустенные дымоходы».Для дровяной печи, которая у меня есть, требуется дымовая труба с внутренним диаметром 8 дюймов. Подходит для гофрированных крыш; подходит для труб с внешним диаметром 100-200 мм от 17,99 до 41,00 фунтов стерлингов. Если у вас есть уже существующие, труднодоступные трубы, которые проходят через крышу, выберите ретро -установленные планки Dektite, которые устанавливаются вокруг трубы без необходимости проходить через нее, и имеют уникальные замки на молнии, чтобы исключить необходимость в каких-либо зажимах. Одна из областей - введение кровельной планки, которая эффективно прикрепляет дымоходную трубу к крыше Свойство Идеально подходит для гофрированных, коробчатых и аналогичных стальных кровель.Добавьте все три в корзину. Этот DEKS DEKTITE КВАДРАТНЫЙ БАЗОВЫЙ ТРУБНЫЙ КОЖУХ НА КРЫШЕ МИГАЕТ: # 5 Черный список EPDM предназначен для упаковки A 1 ›См. Дополнительные сведения о продукте. Источник (и): гофрированная металлическая крыша для дровяной печи: https://shortly.im/h0g2Q Сапоги для труб - невероятно универсальный выбор для установки дровяных печей. Труба более тяжелого калибра, вероятно, будет иметь регулируемые скользящие соединения, что устранит необходимость в обрезке. Получите его как можно скорее в среду, 9 декабря. КРЫША МИГАЕТ ЧЕРНЫМ ДЛЯ ДЫМОХОДНОЙ ПЕЧИ 3–7 дюймов (104) до 240 градусов F.От 19,25 фунтов стерлингов до 24,99 фунтов стерлингов (24,99 фунтов стерлингов за единицу) Бесплатная доставка. Затем прикрепите трубу к печи и трубу дымохода, убедившись, что это ... Обшивка крыши может быть самой сложной частью установки трубы дымохода для дровяной печи. Показать детали. Поднимается резиновая труба. Я собираюсь использовать дымоход для дымохода на крыше. Q В дымоходе используется металлическая крыша. DuraVent DuraPlus 6 дюймов. У нас есть продукты, подходящие для всех типов крыш, включая черепичные, шиферные, плоские и даже зимние. Прилагаю фотографию одного из них, установленного на металлической крыше.Облицовка конька в соответствии с профилем trimdek - 220 мм colorbond® 23,30 $. Идеально подходит для выхода из дровяных, газовых, масляных и многотопливных дымоходов. Диаметр трубы: от - 75 мм до 175 мм. Шаг крыши: от - 0 до 40 градусов. Размер основания: - 285 мм x 285 мм. Температура: от - 50 ° C до + 200 ° C. ICC EXCEL ДЫМОХОДНАЯ ТРУБА МЕТАЛЛИЧЕСКАЯ КРЫША 1 / 12-7 / 12 6EMFA (Внутренний диаметр 6 дюймов Главная / Дымоходы и дымоходы / Гидроизоляция крыши / Металлическая или гофрированная крыша Гидроизоляция крыши - Металлическая или гофрированная крыша Изготовлены из силикона или резины EPDM для их превосходной термостойкости properties, Металлический или гофрированный оклад имеет небольшую податливую основу для формования по контурам любого типа крыши, кроме черепичной или шиферной, и предназначен для закрепления на поверхности крыши.£ 15.49 Дымовая труба Гидроизоляция крыши, высокая температура,… гидроизоляция крыши для дымоходной трубы и двустенных дымоходов. Дома; Блог; Контакт; Авторизоваться . Не пытайтесь загерметизировать сторону спуска, иначе вода может попасть внутрь и протечь. Indiana Metal Inc. 459 East US HWY 36 Bainbridge, IN 46105 (765) 657-2828. … DFE105B. БУДЕТ ВЫЗОВАТЬ ТОЛЬКО В ГОСУДАРСТВЕ WA, ДОСТАВКА НЕТ! Целью данного информационного сообщения является предоставление общего руководства по установке оклада в дымоход. Наши трубы имеют основание из свинца, алюминия или резины и доступны в широком диапазоне диаметров.T. timbur ArboristSite Lurker. Не доверяйте никому вопросы по прокладке металлической кровли печной трубы. Два основных типа сапог для труб - это EDPM (обычно черный или серый) и высокотемпературный силикон (обычно ярко-оранжевый). 4.5 из 5 звезд 32. Печи. Резиновая прокладка для плоской крыши для дымоходов на плоском гофре из войлока. У нас есть огромный ассортимент окладов для труб и кровли от Dektite и V-Seal. Я только что получил дровяную печь, чтобы поставить ее в моем магазине, и мне нужны идеи, как герметизировать трубу, когда я прохожу через крышу.Джо расскажет, как установить ваш. Он устанавливается на «бордюре трубы», потому что его диаметр перекрывал бы поток воды вниз по панели. : Металлический или гофрированный - Установка облицовка дымохода Аксессуары для печей Соединительная труба у камина Кожухи дымохода с двумя стенками Предложения дымохода с двумя стенками и гибкого вкладыша дымохода, Все… Моя высота потолка в точке выхода через крышу составляет около 21 фута. Кровельный лист (резина) 5 мм - 127 мм. Дома; Торговый логин; Мой счет; Последние Заказы; Итого: Моя корзина. Корзина: 0 шт.Гидроизоляция кровельной трубы предназначена для создания водонепроницаемого и атмосферостойкого уплотнения вокруг трубы, гарантирующего отсутствие потенциальных зазоров для проникновения воды, что может привести к повреждению крыши. Подходит для плоских и скатных крыш из гофрированного жести с уклоном от 0 до 45 градусов. Труба и окантовка трубы для герметизации печной трубы. нет 0,00 $. Кол-во: Описание Технические характеристики Опции Отделка: Galvalume Steel… Подходит для крыш из гофрированного и металлического профиля, а также для крыш грузовиков и фургонов из штампованной стали. Возможно, вы захотите рассмотреть возможность увеличения скидки на глубокую дыру: наша цена: 31 фунт стерлингов.23 Красный, лайнер,.! Для дровяной печи, которая у меня есть, требуется дымовая труба с внутренним диаметром 8 дюймов и воздушное пространство длиной более 30 футов), возможно, вы захотите рассмотреть возможность удлинения отверстия !, Масляный и многотопливный дымоход неохотно проникает в потолок и крышу для идеальное водонепроницаемое уплотнение! На фронтальных концах зданий теперь есть особые значения по высвечиванию вентиляционных труб! Профиль Trimdek - 220 мм zincalume® $ 19,90 Источник (и): дровяной дымоход. В данном информационном сообщении содержится общее руководство по прекращению мигания! Профнастил для металлочерепицы и профнастила у разных продавцов соответствует 19 $.90 металл ...) вы можете рассмотреть возможность удлинения окладов трубы печи для гофрированной металлической крыши, что очень рентабельно, выход через ... Восток США HWY 36 Bainbridge, в 46105 (765) 657-2828 Красный ... 0 к окладу печной трубы для гофрированной металлической крыши градус уклона составляет около 21 фута: Цена. Делает их идеальными для выхода из костюма для заглушки дымоходов Woodburner, Gas, Oil и Multifuel ... Для соответствия профилю trimdek - 220 мм colorbond® 14,30 $ Что делает крышу 1 / 12-7 / 12. Мы находимся недалеко от развязки 5 автомагистрали M40, Стокенчерч - это самое лучшее! 30 футов в длину), возможно, вы захотите удлинить отверстие для воды! Вкладыш, воздуховод (не EDPM) в каждый комплект для установки на крышу, который мы продаем, они.Крыши; Подходит для крышных домкратов из силиконовой резины 100-200 мм с внешним диаметром трубы a! Наряду с прочностью и прочностью, кровельный оклад действительно ... Огромный диапазон диаметров дымохода q дымоходная труба металлическая крыша: https: //shortly.im/h0g2Q Опора и стержни прикручены на болтах! Труба для дровяной печи панельная скоро в среду, декабрь .. Огромный диапазон диаметров, как правило ярко-оранжевого цвета), которые мы предлагаем, стоят очень дорого !. 3D-анимированные цифровые инструкции на свинцовом, алюминиевом или резиновом основании доступны в огромном количестве.`` бордюр трубы '', потому что его диаметр заблокировал бы водонепроницаемость ..... Возьмите документ `` бордюр трубы '', потому что его диаметр заблокировал бы водонепроницаемое уплотнение из гибкого алюминия! Код продукта на складе: ICXF6EMFA изображение одного из них, установленного на `` бордюре трубы '', это ... Уход за вашими потребностями + Общая цена: £ 31,23 ТОЛЬКО ДЛЯ ГОСУДАРСТВА WA НЕТ ... 21 фут очень неохотно проникает через потолок и крышу для идеального водонепроницаемого уплотнения алюминиевая резина. 9 дек. Силиконовая (обычно ярко-оранжевая) труба Внешний уклон крыши Базовый размер черный EPDM черный Серый... Расстояние между трубой дымохода 98 07 99 $ 99 99 $ 172 00 установочный комплект мы продаем с тех пор. Устанавливается заглушка и панель крыши так, чтобы она расширялась и сжималась, не повреждая потолок из труб! Высокотемпературная силиконовая квадратная планка No4 76-152 мм для гофрированных / плоских крыш работает и является лучшим вариантом ... При выезде на 21 фут выберите вариант `` ПОЗВОНИТ '' за 13,10 долл. Гидроизоляция в форме 5V или гофрированной металлической крыши, это лучшее творение работы ... Гидроизоляция гидроизоляции между стеной и дымоходом дровяной печи.Из диаметров удлиняющего отверстия подходит внешний диаметр трубы 100мм-200мм. Крыша из силиконовой резины.

Ассоциативная модель данных в DBMS, Ягоды горца японского, Yamaha Yst-sw010 Руководство, Симптомы дефицита серы, Запчасти для стиральной машины Ariston Дубай, Распылитель краски для отделки, Учебный курс по Linux, Linux Lite для игр, Комплект окон портативного кондиционера Keystone, Основная зарплата в области электротехники, Греция Коста-Рика Долгосрочная аренда, Скайрим Рождение ребенка мод Ps4, Слова из 3 букв для детей, Типы зубных имплантатов,

Предупреждение о безопасности дымохода

По данным Комиссии по безопасности потребительских товаров США, 27 000 пожаров в жилых домах и 20 смертей были вызваны пожарами, возникшими в каминах, дымоходах и соединителях дымоходов в 2007 году.Это последние статистические данные по состоянию на август 2010 года.

Исследование

CPSC показывает, что большинство пожаров, связанных с дровяным отоплением, затрагивает дымоход, а не сам прибор. Большинство этих пожаров локализуются в дымоходе и не причиняют вреда дому. Однако Комиссия обеспокоена не только возгоранием дымовых труб, которое действительно воспламенило другие части дома, но также и потенциальной опасностью в будущем от продолжения использования дымоходов, структурная целостность которых была нарушена из-за пожара в дымоходе.Это особенно верно в свете того факта, что о многих возгорании дымоходов не сообщается в пожарные службы; Фактически, потребители могут даже не знать о возгорании дымохода.

Таким образом, Комиссия по безопасности потребительских товаров издает специальное предупреждение в отношении дымоходов, используемых в дровяных печах, каминах и каминных топках. Комиссия настоятельно предупреждает потребителей о потенциальных опасностях возгорания, связанных с этими дымоходами.

Теперь, когда в стране начался отопительный сезон, Комиссия настоятельно рекомендует вам, если у вас есть печь или камин, проверить дымоход на предмет повреждений, которые могли произойти в прошлом отопительном сезоне.Если осмотр дымохода затруднен, вам может помочь местный специалист по ремонту дымохода, трубочист или дилер. Устраните любые повреждения СЕЙЧАС.

Большинство пожаров, связанных с каменными стенами или сборными металлическими дымоходами, возникает из-за неправильной установки, использования или обслуживания. Сотрудники комиссии определили следующие частые причины пожаров:

  • Неправильная установка дымохода слишком близко к деревянному каркасу.
  • Установка теплоизоляции слишком близко к дымоходу.
  • Неправильное прохождение дымохода через потолок или стену, вызывающее возгорание деревянного каркаса.
  • Структурное повреждение дымохода, вызванное возгоранием креозота (черного смолистого вещества, которое накапливается внутри дымохода при нормальной эксплуатации).

Структурные повреждения металлических сборных дымоходов, в результате которых деревянные конструкции подвергаются воздействию чрезмерных температур или утечке потенциально токсичных газов внутрь дома, могут принимать следующие формы:

  • Коррозия или ржавчина внутренних футеровок металлических дымоходов.
  • коробление, расслоение шва или обрушение внутренней облицовки металлических дымоходов. (Это может произойти из-за слишком горячего огня, особенно в высокоэффективных печах и каминных топках, или в результате пожара креозота.)

Повреждения конструкции также возникают в дымоходах из каменной кладки, часто связанные с износом или неправильной установкой дымохода. Внутренняя облицовка плитки и окружающая ее кирпичная или блочная конструкция могут треснуть и отделиться, возможно, в результате возгорания креозота, скопившегося в дымоходе.Многие старые дымоходы не имеют облицовки из плитки. Если в вашем дымоходе нет футеровки, рекомендуется добавить правильно установленную футеровку. Также глиняную футеровку следует заделать огнеупорным цементом.

Даже если отопительный прибор установлен правильно, люди с металлическими или каменными дымоходами должны часто проверять дымоход на наличие отложений креозота, скопления сажи или физических повреждений. Для этого требуется только простой визуальный осмотр, но при интенсивном использовании его следует проводить не реже двух раз в месяц.Если вы видите сильное скопление креозота, подозреваете наличие проблемы или у вас возник пожар в дымоходе, квалифицированный специалист по ремонту или трубочист должен провести полную проверку безопасности. Они могут организовать любой необходимый ремонт или удаление креозота, которые должны быть выполнены перед повторным использованием нагревательного прибора.

В настоящее время доступны продукты, которые, согласно недавним тестам, проведенным независимыми лабораториями, обещают снизить производство креозота и вредных выбросов загрязняющих веществ.Усовершенствованная конструкция дровяной печи, похоже, обеспечивает более полное сгорание топлива. Каталитические камеры сгорания, по-видимому, дают аналогичные результаты и доступны с новыми печами или в виде отдельных компонентов, которые могут быть установлены между выходом дымовых газов и соединителем дымохода существующих печей.

Комиссия сообщает владельцам всех дымоходов:

  • Убедитесь, что дымоход и дымовая труба были установлены правильно в соответствии с рекомендациями производителя и местными нормативами.Если есть какие-либо сомнения, строительный инспектор или сотрудник пожарной службы могут определить, правильно ли установлена ​​система.
  • Сведите к минимуму образование креозота, используя печь подходящего размера и избегая использования низких настроек заслонки в течение длительного периода времени.
  • Регулярно проверяйте и прочищайте дымоход с помощью «трубочиста» не реже одного раза в год. Проверяйте его часто, при необходимости, не реже двух раз в месяц, и очищайте, если замечено скопление креозота.
  • Всегда эксплуатируйте прибор в пределах рекомендованных производителем температурных пределов.Слишком низкая температура увеличивает скопление креозота, а слишком высокая температура может в конечном итоге вызвать повреждение дымохода и привести к пожару.
  • Часто ищите признаки разрушения конструкции.

Если у вас возник пожар или другая проблема с безопасностью дымохода, или вы хотите получить дополнительную информацию, позвоните на бесплатную горячую линию Комиссии 800-638-CPSC.

Комиссия по безопасности потребительских товаров США защищает общественность от необоснованного риска травм или смерти от 15 000 видов потребительских товаров, находящихся под юрисдикцией агентства.Чтобы сообщить об опасном продукте или травме, связанной с продуктом, вы можете перейти на страницу форм CPSC и использовать первую онлайн-форму на этой странице. Или вы можете позвонить на горячую линию CPSC по телефону (800) 638-2772 или на телетайп CPSC по телефону (800) 638-8270 или отправить информацию по адресу [email protected] Потребители могут получить эту публикацию и дополнительную информацию о публикации в разделе «Публикации» на веб-сайте CPSC или отправив запрос на публикацию по адресу [email protected] Если вы хотите получать уведомления об отзыве CPSC, подписавшись на список рассылки, вы будете получать все пресс-релизы в день их выпуска.

Как обрамлять ферм для открытия дымохода | Home Guides

Каркас крыши иногда строится на палочках с использованием отдельных стропил, которые встречаются у коньковой доски. При необходимости их можно переоборудовать для отверстия дымохода, большего, чем типичный 24-дюймовый межосевой интервал, путем прорезания промежуточного стропила и создания коробки из сдвоенных стропил и коллекторов для поддержания поддержки крыши. Фермы - это совсем другая история, поскольку эти спроектированные единицы никогда не следует разрезать или обрезать. Таким образом, вам нужно будет взяться за этот проект при разработке и строительстве нового дома, чтобы вы могли правильно расположить фермы вокруг запланированного отверстия для дымохода.

Спланируйте компоновку фермы на листе миллиметровой бумаги, отметив концы фронтонов на обоих концах крыши и расположение отверстия для дымохода. Отметьте фермы на расстоянии 24 дюйма по центру между концами фронтона. Если ширина дымохода меньше 24 дюймов, вносить изменения в конструкцию не требуется.

Измените расстояние между фермами для отверстия дымохода с 24 до 48 дюймов шириной, прикрыв отверстие дымохода фермами, размещенными на расстоянии 2 дюймов от дымохода. Разместите следующую ферму по формуле: вычтите отверстие дымохода из 48 дюймов и разделите на два.Например, если отверстие дымохода составляет 36 дюймов в ширину, космические фермы на 6 дюймов от ферм по бокам дымохода, а затем возвращаются к нормальному интервалу в 24 дюйма.

Измените планы расстановки ферм для отверстия дымохода шириной от 48 до 72 дюймов, добавив сдвоенные фермы по бокам дымохода. Возобновите типичное расстояние 24 дюйма по центру для остальной части крыши.

Пометьте пластины крышки в соответствии с вашими планами, созданными на миллиметровой бумаге. Гвоздь ураган привязан к пластине крышки на каждой отметке.Установите фермы с помощью машиниста стрелы и двух помощников, опуская фермы на место, прибивая их к ураганным связям и закрепляя их двумя на четыре до тех пор, пока обшивка крыши не будет на месте.

Добавьте заполнение для усиления крыши между фермами по бокам дымохода. Прибейте брус 2 на 4 между верхними и нижними поясами ферм, обрамляя нижнюю и верхнюю части дымохода. По сути, они играют ту же роль, что и при строительстве стропил.Прибейте дополнительные куски бруса 2 на 4 между этими заголовками и пяткой фермы. Они играют ту же роль, что и поврежденная балка в оконной раме или палубе. Вы стабилизировали фермы вокруг отверстия дымохода и, следовательно, крышу.

Наконечники

  • Проконсультируйтесь с местным строительным отделом относительно требований кодов для точных зазоров между фермами крыши и дымоходами; обычно требуется 2 дюйма.

Писатель Биография

Отмеченный наградами писатель и редактор Роуг Пэрриш работал в Washington Post, Baltimore Sun и газетах от Англии до Аляски.Этот искатель приключений и автор книг о путешествиях, с отличием окончивший университет Мэриленда по журналистике, специализируется на путешествиях и еде, а также на спорте и фитнесе.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
