Циркуляционный насос – виды, характеристики, производительность
Циркуляционный насос — оборудование для обеспечения обогрева жилья и не жилых помещений. При отсутствии центральной котельной станции с помощью циркуляционного насоса через систему автономного отопления осуществляется подача теплоносителя — горячей воды, во все комнаты квартиры или частного дома.
Циркуляционные насосы создают принудительную циркуляцию теплоносителя в трубопроводе, усиливают напор при недостаточном давлении, обеспечивают удаленные точки обогревательной системы, помогают преодолевать сопротивление установленных труб и батарей, необходимы при установке теплого пола.
Для эффективного обогрева жилой/нежилой площади и исправной работы системы автономного отопления важно выбрать подходящий циркуляционный насос. В этой статье мы расскажем про особенности, виды и характеристики такого оборудования, поможем подобрать и приобрести циркуляционный насос для обогрева различных помещений.
Конструкция и принцип действия циркуляционного насоса
Конструкция циркуляционного насоса включает в себя: электрический двигатель, вал для передачи крутящего момента, крыльчатку, которая находится в камере типа «улитка». Механизмы прибора заключены в металлический корпус, устойчивый к коррозии.
Принцип работы насоса основывается на интенсивном движении лопастей, которые прогоняют теплоноситель через трубы и батареи контура системы отопления. В самой простой реализации замкнутый контур системы отопления состоит из следующих элементов: котла, подачи теплоносителя, прогоняемого по трубам и батареям, обратки — остывшего теплоносителя, который возвращается назад в котел.
Циркуляционные насосы приобретают для улучшения систем отопления в жилых и не жилых помещениях, при большой протяженности трубы в несколько десятков метров с теплоносителем, при частых перепадах уровня в системе отопления и при наличии теплого пола.
Циркуляционный насос является обязательным при монтаже котла в подвале и подачи теплоносителя к удаленным точкам водоразбора, на второй этаж здания и выше.
Циркуляционные насосы препятствуют созданию воздушных пробок в трубах, продлевают срок эксплуатации котла, позволят полностью удовлетворить потребности пользователя в обогреве помещений. При этом такое оборудование отличается экономичным расходом электроэнергии. Стандартная маркировка помогает быстро выбрать наиболее подходящий насос под определенную систему отопления.

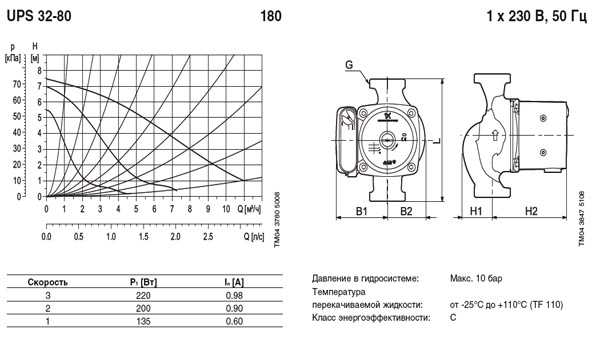

Пример маркировки циркуляционного насоса — UPS 25-40 180. Где UP — тип насоса, S — несколько рабочих режимов. Если буква S в маркировке отсутствует — это обозначает, что насос имеет одну скорость. Значение 25 — диаметр входной трубы выражается в мм; 40 — это напор, выражается в дм; 180 — монтажная длина прибора, выражается в мм. Также в маркировке может указываться соединение — фланец F с обозначением резьбы, материал N — сталь, B — бронза, если нет буквы обозначения, значит чугун.
Виды циркуляционных насосов
Циркуляционные насосы отечественных и зарубежных производителей можно разделить на два вида: с мокрым ротором и сухим ротором.
Конструкция насоса является ключевым классификационным признаком. Оборудование подходит для различных условий эксплуатации.
Циркуляционные насосы с мокрым ротором, в которых ротор и крыльчатка контактируют с теплоносителем, а статор расположен в герметичном стакане. Отличаются долгим сроком эксплуатации, просты в монтаже и легки в использовании. Способствуют удалению воздушных пробок в системе. Охлаждение двигателя, предотвращает его перегрев. Такое оборудование не создает шума, широко применяется в квартирах и частных домах.
Насос с сухим ротором состоит из двух раздельных узлов. В контакте с тепловым носителем находятся только лопасти колеса, которые предназначены для продвижения горячей воды по системе.
Насосы с сухим ротором считаются более сложными по конструкции и в обслуживании, отличаются высоким уровнем шума, требуют отведения специального помещения. Применяются, как правило, на предприятиях и производствах, где протяженность трубопровода превышает 200 метров..png)
Плюсы насосов с сухим ротором: мощность и производительность, высокий напор теплоносителя, низкое энергопотребление, перекачка жидкости с температурой до 115 градусов. Из минусов: насосы с сухим ротором чувствительны к качеству теплового носителя.
Выбираем циркуляционный насос
Сделать правильный выбор и приобрести подходящую модель циркуляционного насоса совсем не сложно. Главное, правильно рассчитать расход и напор теплоносителя, а также не забыть про потребление электроэнергии. Выбор циркуляционного насоса следует производить, учитывая следующие характеристики:
Место установки прибора. Циркуляционный насос устанавливается на трубы контура обратки, по которым прогоняется носитель с пониженной температурой. Этот помогает снизить износ деталей прибора, тем более, если лопасти крыльчатки выполнены из пластика. Устанавливается прибор на участок системы, где есть место для удобного ремонта или замены насоса, в случае необходимости.
Монтаж прибора осуществляется после расширительного бака, чтобы избежать возникновения вихревых потоков в системе отопления. При установке агрегата перед радиатором, может образоваться значительная разность температур теплоносителя. Для обеспечения теплого пола горячей водой, предусмотрены насосы с повышенной мощностью.
Мощность — ключевая характеристика оборудования, от которой зависит производительность прибора и эффективное обеспечение помещений теплоносителем. Циркуляционные насосы с избыточным значением мощности для определенной системы отопления могут послужить причиной возникновения аварийных ситуаций. Слишком малая мощность приведет к недостатку КПД оборудования и плохому обогреву. Значение мощности определяется по следующей формуле: мощность котла делят на разницу температур подачи и обратки.
Температурный диапазон — температура, при которой оборудование сможет исправно функционировать. Нарушения заявленного диапазона способны привести к преждевременной поломке рабочих элементов насоса.
Данная величина указывается в паспорте прибора.
Формула расчета производительности прибора и напора теплоносителя
Производительность прибора — это величина, обозначающая объем теплоносителя, который насос перекачивает за определенное время.
Формула расчета производительности: Qpu = Qn/(dt*1,165)
Qn — это мощность источника, условно считается 1 кВт на 10 квадратных метров площади помещения.
dt — разница температур на подаче теплоносителя в систему и на обратке, при выходе из системы. В большинстве случаев эта температура составляет 15 градусов.
1,165 — это стандартный коэффициент теплоемкости воды.
Рассчитаем необходимую производительность прибора для дома, площадь которого составляет 120 м2.
Qn = 120/10 = 12 кВт
12/(15*1,165) = 0,68 м3/час
Необходимый напор для циркуляции теплоносителя в системе и эффективного обогрева рассчитывается по следующей формуле:
Hpu = R*L*ZF/10000
R — стандартная величина, показатель потерь скорости трения, равен 150.
L — общая протяженность труб в системе теплоснабжения.
ZF — стандартный коэффициент сопротивления запорной арматуры с термостатическим вентилем, равен 2,2.
Рассчитаем необходимый напор для снабжения системы теплоносителем, если общая протяженность труб составляет 45 метров:
150*45*2,2 = 14850
Данное значение переведем в метры, разделим 14850 на 10000. Величина необходимого напора составляет 1,485 метра.
Материал рабочего колеса
В зависимости от модели циркуляционного насоса рабочее колесо, которое предназначено для транспортировки теплоносителя, может быть выполнено из пластика, чугуна, нержавеющей стали и латуни.
Рабочее колесо из пластика — менее прочное по сравнению с другими вариантами. Интенсивное движение лопастей в процессе работы, приводит к их деформации и выходу насоса из строя.
Чугун является более износостойким материалом.
Прибор с рабочим колесом из чугуна подходит для работы в системах малой и средней мощности.
Рабочее колесо из нержавеющей стали отличается своей долговечностью и устанавливается на аппараты с высокой производительностью.
Детали из латуни отвечают необходимым параметрам для длительного использования. На латунных поверхностях не образуется коррозия, не скапливаются органические или неорганические отложения.
Дополнительные функции циркуляционных насосов
Циркуляционные насосы — это автономное оборудование, пользователю необходимо лишь иногда проверять состояние прибора, изредка проводить обслуживание. Насосы имеют удобные панели управления, дисплеи для контроля функционирования системы и диагностики оборудования. Существуют модели со сдвоенной конструкцией, которая подразумевает наличие в корпусе второго рабочего блока.
Также насосы могут оснащаться рядом вспомогательных функций, значительно улучшающих эксплуатацию оборудования:
Автоматический режим — автоматика прибора самостоятельно контролирует давление и скорость циркуляции носителя по системе.
Таймер — для установки времени запуска привода, который производится, учитывая работу котла отопления.
Защита от перегрева и сухого хода — термодатчики определяют температуру электродвигателя и наличие воды в системе.
Где приобрести циркуляционный насос?
В магазинах и на сайте ТМК Инструмент представлен широкий выбор циркуляционных насосов. Вы сможете подобрать и приобрести наиболее подходящее оборудование для эффективного обогрева жилья, рабочих, производственных и других помещений. Ждем вас в магазинах и на сайте ТМК Инструмент!
Циркуляционный насос. Описание, применение и цена циркуляционного насоса
1 Описание и особенности
2 Виды и характеристики
3 Установка
4 Цена
Улучшить комфортные условия в жилище помогают циркуляционные насосы понудительного характера. Благодаря им, пристанище с большой кубатурой нагревается мгновенно.
Описание и особенности
Изобретение насосного устройства уходит в глубокую древность.
Автором его был Ктесибий – древнегреческий механик. Впервые ими воспользовались для тушения пожара.
Принцип работы заключался в поднятии воды с колодцев посредством поршневого стержня. Примитивные насосы изготавливались в то время из древесины.
Долгие годы поршневые насосы служили человеку для подъёма воды, пока на промежутке XVII-XVIII века был открыт паровой двигатель. Это был рывок в современную технологию.
Рядом с поршневыми насосами стали появляться вращательные аппараты. Определилось три направления развития насосов. К двум существующим разработкам добавились гидравлические конструкции.
В 1875 году появился естественный циркуляционный насос, при помощи которого отапливалось помещение.
В ХХ веке появились принудительные циркуляционные насосы для воды от электричества, которые дошли до нашего времени и более усовершенствовались.
По-прежнему открытая система отопления работает от непринуждённого движения жидкости.
Тогда как закрытые системы обойтись без принудительных агрегатов не могут.
В высотных домах без них не обходятся, а вот стоит ли ставить его в частные дома. Принцип работы принудительных приборов основан на быстром и размеренном рассредоточении тепла по всему контуру.
В этом случае ему плюс. Единственный недостаток – агрегат работает от электричества и за комфорт следует платить.
Визуально циркуляционный насос миниатюрное устройство перед другими агрегатами. Его монтируют прямо в теплоноситель. Верхнее покрытие может быть выполнено из различных сплавов: бронза, алюминий, сталь, латунь, чугун.
Наиболее востребованными считаются бронза и серебро. Керамические и стальные материалы участвуют в изготовлении ротора. Благодаря современным материалам, агрегаты ставят не только в обратку, но и прямо в подачу теплоносителя.
Виды и характеристики
Все существующие насосы классифицируются по назначению и среди них можно выделить:
— дренажные. Работа таких приборов направлена на то, чтобы откачивать жидкость со скважин, канализационных люков, подвалов, принудительно;
— водоподъёмные.
В эту группу входят погруженные и поверхностные конструкции, которые извлекают жидкость из глубинных мест;
— циркуляционные. Заставляют циркулировать жидкую консистенцию понудительно в различных системах (отопление, кондиционеры, горячая жидкость).
Известны два вида циркуляционных насосов: «мокрые» и «сухие».
Различие представителей обеих групп в их непосредственном расположении в замкнутом контуре.
В конструкции с «мокрым» ротором электродвигатель и кольца находятся в водной стихии, которую качают. Жидкость выполняет две функции одновременно: охлаждает работающий двигатель и смазывает подшипники.
Отсюда движение жидкости происходит непрерывно. Такая схема расположения мокрого ротора позволяет работать насосу бесшумно и техническое обслуживание ему не требуется.
Электрическая часть не в контакте с водой.
Статор защищён немагнитным стаканом. Дополнительно увеличивает срок службы термостойкий пластик, из которого изготовлено рабочее колесо. Плюсами также можно назвать:
— небольшие габаритные размеры;
— маленькая масса изделия;
— небольшая потребляемая мощность;
— встроенная автоматика;
— простота настройки;
— блоки легко заменяются.
Минусом таких приборов считают маленький КПД 30-50 %. Объяснением такого показателя считается невозможность полной герметизации стакана, отделяющего теплоноситель и двигатель.
Циркуляционный насос wilo (Германия) является представителем этой разновидности. Их применяют в системах кондиционирования и водяного отопления. Прибор имеет трёхступенчатое регулирование вращения. В соединительных компонентах присутствует резьба.
Циркуляционный насос grundfos (Дания) с мокрым ротором популярен среди домовладельцев. Оснащён защитой от перегрева, простой в обслуживании.
«Сухие» насосы отличаются от предыдущей группы, тем, что здесь нет контакта электродвигателя с теплоносителем.
Разделение осуществляется торцевым скользящим уплотнителем. Этот вид имеет три подгруппы насосов: блочные, вертикальные, горизонтальные.
Главным преимуществом перед предыдущим видом – высокий КПД 80 %, который позволяет применять их в производственных помещениях.
Герметичность насоса достигается уплотнительными кольцами, соединёнными между собой пружиной. В процессе работы возникает их износ, благодаря пружине получается само подгонка.
Чтобы не наступило нарушение герметичности, а оно может возникнуть из-за воздушных завихрений, следует контролировать засорённость воздуха.
Для использования «сухих» насосов отводится отдельное помещение. Вынуждает пользоваться таким приёмом, сильный шум, создаваемый при охлаждении мотора воздухом.
Циркуляционный насос ups с герметизированным ротором используется в замкнутом и незамкнутом контуре.
Установка
На примере мы рассмотрим установку насоса в отопительную систему. На практике в частном жилище его ставят чаще других насосов для отопления.
Перед тем как приступить к установке следует определиться с его разновидностью.
Насос циркуляционный для систем отопления можно применить обоих видов. Технические характеристики циркуляционного насоса пишут в приложенном паспорте и непосредственно на лицевой панели.
Если решение пало на «сухой» насос, то следует помнить, что он издаёт большие шумы. Поэтому для него надо выделить помещение подальше от дома. Ещё они подразделяются на вертикальное и горизонтальное расположение электродвигателя.
Это тоже следует учитывать. Но в основном выбирают агрегаты с «мокрым» ротором. Для них не надо выделять помещения, они просты в установке и обслуживании.
Можно подумать о надёжности устройства, если подобрать питание на 12 вольт. Насосу не грозит отключение электроэнергии, он всё равно будет работать.
Только придётся приобрести дизельный генератор или аккумулятор. Такой приём приемлем для регионов с частым отключением напряжения.
Нельзя просто купить понравившийся агрегат по цене или бренду.
Здесь важно знать, какой производительности нужен аппарат. На эту величину влияет количество расхода жидкости, размер трубы, плотность и температура жидкости.
Есть взаимозависимость между производительностью котла и пропускной способностью агрегата объёма воды в минуту. Пример: котёл мощностью 30 кВт, может пропустить 30 л воды, 20 кВт – 20 л, и т. д.
Диаметр труб определяет расход воды, также от них зависит давление. Чем они больше, тем давление меньше и наоборот. Если допустить, что скорость течения воды стандартная 1,5 м/сек, то размеры труб в сочетании с объёмом воды представлены в таблице.
| Расход воды (л/мин) | Диаметр трубы (дюйм) |
| 320 | 2 ½ |
| 170 | 2 |
| 83 | 1 ½ |
| 53 | 1 ¼ |
| 30 | 1 |
| 15 | ¾ |
| 5,7 | ½ |
Длина трубы влияет на мощность напора. На каждый участок трубы в один метр, потребуется 0,06 м напора от агрегата.
Следует высчитать длину трубопровода и умножить на 0,06. Например, 150 м кольца потребуется 9 м напора.
Расчётов достаточно много, высчитать самостоятельно их сложно. Для этого выбирайте строительные центры с консультантом, который поможет правильно выбрать устройство.
Циркуляционный насос для котла иногда идёт без сгонов. Поэтому следует просмотреть их наличие, если их нет приобрести дополнительно.
Корпус, желательно выбирать латунный или бронзовый. Они выполняют две функции: смазку и продлевают срок эксплуатации. В комплект входит фильтр, обратный клапан, переходник.
Необходимые инструменты:
— гаечные ключи;
— разводной газовый ключ.
Место для агрегата выбирать так, чтобы в будущем его можно было обслуживать. Врезать на сегодняшний день его можно на подающем теплоносителе, а не как раньше только на обратном. Так как материалы в современных конструкциях не боятся контакта с горячей водой.
По обеим сторонам прибора закручиваются сгоны.
На резьбу наматывается фум лента и смазывается небольшим количеством силиконового герметика.
Если внимательно посмотреть на агрегат, то можно увидеть стрелку на корпусе. Она показывает, в каком направлении крепить насос к теплоносителю (то есть совпадать с его движением).
На фильтре есть так же направляющий вектор. После сгона крепится фильтр. Следующей деталью должен быть шаровой край. Его устанавливают с обеих сторон. Они позволят перекрыть подачу и легко снять агрегат в случае неисправности и для чистки фильтра.
На модели находится переключатель. Если панель снять, под ним будут три клеммы для подключения питания и заземления. Для подключения проводов зачистить провода и всунуть их внутрь, не закручивая.
На клеммах установлены специальные пружины для удерживания. Устройство присоединить к заземляющему контуру. Если его нет, надо об этом позаботиться.
Установка мокрого типа ведётся только в горизонтальном положении. Это позволит увеличить срок эксплуатации и протечек.
Система отопления может быть однотрубной или двухтрубной. Если в первом случае незначительные перепады температур, то во втором наоборот. Об этом не стоит забывать при выборе модели.
Алгоритм работ:
— если, трубопровод ранее использовался, то стоит наполнить его водой, слить и повторить процедуру дважды. Чтобы избавиться от накопившейся грязи;
— врезка прибора проводится согласно правилам, они описаны выше;
— для соединения деталей при себе держать уплотнитель для резьбы (фум ленту), герметик;
— когда врезка произошла, систему заполнить водой;
— на корпусе агрегата в центре есть винт, его надо открутить. Он поможет освободить теплоноситель от воздуха;
— появление капелек воды будет сигналом, что кольцо развоздушено;
— только тогда запускается электрическая часть.
Цена
Приобрести циркуляционные насосы на сегодняшний день не проблема. Ими забиты все магазины. Но как определиться, какой надо именно купить.
Для этого помогут сайты интернета, где можно прочитать отзывы от покупателей, в интернет-магазине проконсультирует продавец.
Известные бренды: «Wilo» (Германия), «AlfaStar» (Польша), «Ebara» «Pedrollo» (Италия).
Популярностью среди потребителей пользуется циркуляционный насос грундфос (Дания). Хотя стоимость его примерно 10 000 и выше, пользователи отзываются о нём как о надёжном агрегате, прост в уходе, долговечный.
Бюджетным вариантом является насос LPA 20-60 45 Вт, его стоимость 6 943 рубля.
Для частного сектора отечественные производители продукцию не выпускают, только для промышленных конструкций.
Цены циркуляционных насосов для отопления частного сектора варьируется от 3 880 р. до 12 764 р.
Стоимость агрегата зависит от следующих факторов: производитель, тип, мощность, надёжность, простота обслуживания, режимы работы.
Неожиданное возвращение Североатлантического циркуляционного насоса – Океанографический институт Вудс-Хоул
5 января 2009 г.
Один из «насосов», обеспечивающих глобальную циркуляцию океана, внезапно снова включился прошлой зимой впервые за это десятилетие, сообщили ученые во вторник. (23 декабря) в Nature Geoscience. Это открытие удивило ученых, которые задавались вопросом, не тормозит ли глобальное потепление помпу, что, в свою очередь, вызовет другие далеко идущие климатические изменения.
«Насос», о котором идет речь, представляет собой опускание холодной плотной воды в северной части Атлантического океана зимой. Он направляет воду в нижнюю часть того, что часто называют Великим океанским конвейером. Чтобы заменить эту нисходящую воду, теплые поверхностные воды тропиков тянутся на север вдоль верхней ветви Конвейера.
Это явление помогает переместить антропогенное накопление углекислого газа из воздуха в поверхностные воды и, в конечном итоге, в глубины, где парниковый газ может храниться веками и компенсировать глобальное потепление. Он также переносит теплые тропические воды на север, где океан передает тепло воздуху и сохраняет зимний климат в Северной Атлантике намного теплее, чем он был бы в противном случае.
Исследовательская группа под руководством Кьетиля Воге и Роберта Пикарта из Океанографического института Вудс-Хоул изучила новые данные, собранные роботизированными поплавками, которые в течение нескольких лет дрейфовали в морях Лабрадора и Ирмингера вокруг южной части Гренландии. Эти буи Арго — часть флота из 3000 судов, отправленных с 2000 года по Мировому океану — погружаются на глубину 1,25 мили (2000 метров), собирают данные о температуре и солености по мере того, как они периодически поднимаются к поверхности, а затем передают данные через спутник перед снова спуск.
В отличие от кораблей, которые обычно (и мудро) зимой избегают волнения в северных атлантических морях, поплавки Арго позволяют измерять опускание холодных вод в сезон, когда это происходит. Насос приводится в действие контрастом между холодным, сухим зимним воздухом и теплой водой, которая вытягивает тепло из океана в атмосферу. Это делает воду более плотной, и, следовательно, она тонет.
Поскольку за последние два десятилетия температура воздуха в целом повысилась, опускание холодной воды в этих северных морях было либо неглубоким, либо отсутствовало.
Но новые данные буя Арго показали, что зимой 2007-2008 годов холодная вода в северных морях опустилась на глубину более 0,62 мили (1000 метров) впервые за восемь лет и только второй раз с середины 19-го века.90-е. За пределами этой глубины вода может быть сметена в нижнюю часть Конвейера и разнесена по всему миру.
«Очевидный вопрос: почему?» написали Воге, Пикарт и их коллеги. Изучая этот вопрос, исследователи обнаружили множество взаимосвязанных факторов, которые могли вызвать возобновление погружения воды в морях Лабрадор и Ирмингер. Сложность процесса затрудняет прогнозирование будущих изменений циркуляции океана и климата, заключила исследовательская группа, в которую входили Виржини Тьерри (Лаборатория физики океанов), Жиль Реверден (Лаборатория динамической и климатологической океанографии), Крейг М. Ли (Вашингтонский университет), Брайан Петри (Бедфордский институт океанографии), Том А. Агнью и Эми Вонг (Метеорологическая служба Канады) и Мадс Х. Рибергард (Датский метеорологический институт).
Понижение, несомненно, усилилось прошлой зимой из-за того, что температура воздуха над Северной Атлантикой была на 9–11 °F (5–6 °C) ниже, чем в предыдущие семь лет. Это часто происходит, когда качающаяся модель воздушных масс с высоким и низким давлением, называемая Североатлантическим колебанием, находится в своем «положительном» положении, принося холодные западные ветры из Канады, пересекающие Северную Атлантику. Но, что любопытно, так было и в 2006-2007 годах, когда затопления не произошло.
Отсутствие существенного опускания в течение десятилетия означало, что не было «предварительного кондиционирования», т. е. более холодные воды не могли накапливаться после предыдущих зим до такой степени, что они легко превышают порог плотности и опускаются в следующем году, т.е. сказала исследовательская группа. Тем более неожиданным стало внезапное возобновление затопления в 2007-2008 гг.
Копнув глубже, исследователи обнаружили, что определенную роль могли сыграть локальные ветры, имевшие место в 2007-2008 годах (но не предыдущей зимой).
В частности, штормы имели тенденцию распространяться дальше на юг, унося холодный воздух с кромки льда восточной Канады в Лабрадорское море. Те же самые штормы прошли мимо мыса Прощальный на южной оконечности Гренландии, создав явление, известное как струи Гренландии. район над южной частью моря Ирмингера.
Появилась последняя подсказка. Анализируя спутниковые и наземные данные об океане, исследователи заявили, что большое количество пакового льда и пресной воды было экспортировано в северо-западную часть Лабрадорского моря летом 2007 года. Следующей зимой они замерзли, что значительно расширило кромку льда дальше от берега. Как следствие, холодный воздух с североамериканского континента перемещался дальше по льду, а не по более теплым океанским водам, оставаясь холодным до тех пор, пока не попадал в более теплую открытую воду посреди Лабрадорского моря. Возникший температурный контраст помог запустить процесс опускания.
Ученые отметили, «что увеличение потока жидкой и замороженной пресной воды в Лабрадорское море, вероятно, было связано с большим выносом морского льда из Северного Ледовитого океана, что способствовало рекордному минимуму площади морского льда, наблюдавшемуся летом 2007 года.
По иронии судьбы, это исчезновение арктического морского льда, которое было связано с глобальным потеплением, возможно, помогло спровоцировать возвращение глубокой зимы [погружение воды] в Северную Атлантику».
Океанографический институт Вудс-Хоул — это частная независимая организация в Фалмуте, штат Массачусетс, занимающаяся морскими исследованиями, инженерией и высшим образованием. Основан в 1930 по рекомендации Национальной академии наук, его основная задача состоит в том, чтобы понять океаны и их взаимодействие с Землей в целом, а также поделиться базовым пониманием роли океанов в изменяющейся глобальной среде.
Циркуляционный насос | Поставщик водяных насосов
Применение
– Циркуляционный насос ARP используется для перекачки чистой воды или других жидкостей, сходных с водой по физическим и химическим свойствам
-Системы отопления с постоянным или переменным расходом
-Системы отопления с переменной температурой подающей трубы
-Системы отопления, где желательно ночное понижение температуры
-Системы отопления, в которых перепад давления насоса слишком высок в периоды пониженной потребности в расходе
-Системы отопления, которые требуют полностью автоматической регулировки производительности в соответствии с потребностями потока
– Повышение давления водонагревателей
– Циркуляция и повышение давления бытовой воды
Насос
Компактный дизайн с идеально интегрированным блоком управления
Корпус насоса из коррозионностойкого чугуна
Рабочее колесо Noryl с термостойкостью до 150°C
9Керамический стержень из 9% оксида алюминия
Температура жидкости: от 2°C до 110°C
Двигатель
Класс изоляции: H
Класс защиты: IP42
Керамический подшипник из 99% глинозема
Медная обмотка
Мощность/частота (В/Гц): 220-240/50
EEI: ≤ 0,23, что соответствует европейским директивам
Циркуляционный насос ARP Описание функции
| Режим | Характеристика насоса | Функция |
| Авто | От макс. до мин. кривая пропорционального давления | Функция автоматической адаптации позволяет насосу регулировать производительность в пределах определенного диапазона производительности (т. е. регулировать производительность насоса в соответствии с размером системы и изменениями нагрузки во времени). В этом режиме насос настроен на пропорциональное регулирование давления |
| PP1 | Мин. Кривая пропорционального давления | Рабочая точка насоса будет перемещаться вверх или вниз по самой низкой кривой пропорционального давления в зависимости от потребности в тепле в системе. Давление уменьшается, когда потребность в тепле падает, и увеличивается, когда потребность возрастает |
| PP2 | Макс. Пропорциональная кривая давления | Рабочая точка насоса будет двигаться вверх или вниз по самой высокой пропорциональной кривой давления в зависимости от потребности в отоплении в системе. Давление снижается, когда потребность в тепле падает, и увеличивается, когда потребность возрастает |
| CP1 | Макс. кривая постоянного давления | Рабочая точка насоса смещается вверх или вниз по самой высокой кривой постоянного давления в зависимости от потребности в тепле в системе. Давление поддерживается постоянным, независимо от потребности в тепле. |
| CP2 | Мин. кривая постоянного давления | Рабочая точка насоса смещается вверх или вниз по самой высокой кривой постоянного давления в зависимости от потребности в тепле в системе. Давление поддерживается постоянным, независимо от потребности в тепле. |
| Ⅲ | Скорость Ⅲ | При скорости Ⅲ насос настроен на работу по максимальной характеристике при любых условиях эксплуатации. Быстрого удаления воздуха из насоса можно добиться, установив насос на скорость Ⅲ на короткий период времени. |
| Ⅱ | Скорость Ⅱ | В параметре Скорость Ⅱ насос настроен на работу по промежуточной кривой при любых условиях эксплуатации. |
| Ⅰ | Скорость Ⅰ | В параметре Скорость Ⅰ насос настроен на работу по минимальной кривой во всех рабочих условиях. |
| Ночной режим | Насос переключается на автоматический ночной режим (минимальная производительность и потребляемая мощность) при соблюдении определенных условий. |
Технические характеристики циркуляционного насоса ARP
| Модель | Напряжение/частота (В/Гц) | Макс. расход (м3/ч) | Макс. напор (м) | Мощность (Вт) | Вход/Выход | Размер трубы (дюймы) | EEI | G.W. (кг) | Размер упаковки EEI (мм) | |||
| ARP15-40/130 | 220-240/50 | 2 | 4.1 | 22 | φ15 | G1 × G1 | 3.Phount0777777777777777777777777777777777777777777777777777777777777777777777777777777777777.27777777777777777777777777777777777777777.2777777777777777777777777777777.2.. | 154×143×153 | ||||
| АРП15-50/130 | 220-240/50 | 2,3 | 5,2 | 32 | Φ15 | G1×G1 | ≤0,23 | ≤0,23 | 154×143×153 | |||
| ARP15-60/130 | 220-240/50 | 2. 6 | 6.2 | 45 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |||
| ARP20-40/130 | 220-240/50 | 2 | 4 | 22 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |||
| ARP20-50/130 | 220-240/50 | 2.3 | 5.1 | 32 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |||
| ARP20-60/130 | 220-240/50 | 2.6 | 6.1 | 45 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |||
| ARP25-40/130 | 220-240/50 | 2. 1 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0,23 | 2,39 | 154×143×153 | |||
| ARP25-40/180 | 220-240/50 | 2 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |||
| АРП25-50/130 | 220-240/50 | 2,3 | 5 | 32 | Φ25 | G1,5×G1,5 | ≤0,23 | 2,39 | 154×143×153 | |||
| ARP25-50/180 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |||
| ARP25-60/130 | 220-240/50 | 2. 4 | 6.1 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |||
| ARP25-60/180 | 220-240/50 | 2.7 | 6 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2,56 | 198×143×160 | |||
| ARP32-40/180 | 220-240/50 | 2,2 | 4 | 22 | φ32 | G2 × G2 | 3977777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777773737373737.. | 198×143×160 | ||||
| ARP32-50/180 | 220-240/50 | 2,5 | 5,1 | 32 | Φ32 | G2×G2 | ≤0,23 | 2,75 | 198×143×160 | |||
| ARP32-60/180 | 220-240/50 | 2. 8 | 6.1 | 45 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 |
Размер
| Модель | A (мм) | B (мм) | C (мм) | Д | |
| ARP15-40/130 | 130 | 130 | 135 | Г1 | |
| АРП15-50/130 | 130 | 130 | 135 | Г1 | |
| ARP15-60/130 | 130 | 130 | 135 | Г1 | |
| ARP20-40/130 | 130 | 130 | 135 | G1.25 | |
| ARP20-50/130 | 130 | 130 | 135 | G1. 25 | |
| ARP20-60/130 | 130 | 130 | 135 | G1.25 | |
| ARP25-40/130 | 130 | 130 | 135 | G1.5 | |
| АРП25-50/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-60/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-40/180 | 130 | 180 | 135 | G1.5 | |
| АРП25-50/180 | 130 | 180 | 135 | G1.5 | |
| ARP25-60/180 | 130 | 180 | 135 | G1. 5 | |
| ARP32-40/180 | 135 | 180 | 135 | Г2 | |
| ARP32-50/180 | 135 | 180 | 135 | Г2 | |
| ARP32-60/180 | 135 | 180 | 135 | Г2 | |
Таблица материалов циркуляционного насоса ARP
| No. | Part | Material |
| 1 | Pump body | HT200/AISI304 |
| 2 | Pump body inset | 06Cr19Ni10 |
| 3 | Body gasket | Silicon Резина |
| 4 | Рабочее колесо | ПФО |
| 5 | Locking | 06Cr19Ni10 |
| 6 | Check ball | Silicon rubber |
| 7 | Pump support cover | |
| 8 | Thrust bearing | Graphite |
| 9 | Резиновый коврик упорного подшипника | Силиконовый каучук |
| 10 | Регулировочный коврик упорного подшипника | PPO-GF30 |
| 11 | Rotor | |
| 12 | Back bearing adjusting mat | PPO-GF30 |
| 13 | Can brg asm | |
| 14 | O -кольцо | Резина |
| 15 | Сливная пробка | ДЗР |
| 16 | Силиконовое уплотнение | 0074 |
| 17 | Motor Stator with winding | |
| 18 | Housing | ADC12 |
| 19 | Screw | |
| 20 | Nameplate | PC |
| 21 | Гайка кабельного вывода | PA6-GF20 |
| 22 | ||
| 23 | Винт | |
| 24 | Tag | PC |
| 25 | Terminal cover | |
| 26 | Terminal box | |
| 27 | Terminal seal | Rubber |
LEO является зарегистрированной компанией в Китае (инвентарный код 002131), LEO является ведущим производителем насосов для горячего водоснабжения и предлагает только высококачественные насосы.
