как заделать швы правильно, герметизация



Продукты системы

Sikasil® Universal

Кислотный силиконовый эластичный герметик для швов

SikaFlex® Precast

Полиуретановый эластичный герметик для швов

Sikasil® Pool

Силиконовый герметик для бассейнов и влажных помещений

Опубликовано: 15-08-2019

Время на чтение: 5 минут

Количество прочтений:3317

Рейтинг:

Нет времени читать?

Содержание:

• Что такое деформационный шов и для чего его делают
• Через сколько метров делают деформационные швы
• Герметизация строительных швов: чем заделать разрезы и стыки
• Как правильно заделать строительные швы: порядок работы

В процессе и после строительства конструкционные элементы бетонных сооружений меняют свою геометрию под воздействием температуры, осадки грунта и других внешних факторов.

Даже минимальные и визуально незаметные изменения вызывают напряжения в конструкции. Деформационные строительные швы в зданиях и железобетонных конструкциях компенсируют напряжения. Если они устроены правильно, неизбежное растрескивание проходит в заданном направлении и в допустимых масштабах.

Что такое деформационный шов и для чего его делают

Есть разные виды строительных швов — наружные межпанельные, стыковые, подвижные, соединительные, изоляционные, усадочные, конструкционные, антисейсмические и другие.

Деформационный шов строительной конструкции — запланированный подвижный разрыв в монолитном или ж/б элементе. Его задача — компенсировать напряжения в результате деформации здания.

Устройство деформационных швов зависит от их локации и назначения. Рассмотрим основные.

Осадочные — деформационные швы в стенах, перекрытиях, фундаменте. Разрезы делают на всех частях здания, чтобы компенсировать сдвиговые напряжения от осадки.

Температурные — деформационные швы здания в надземных частях, от подошвы фундамента до кровли. Они снимают напряжения от температурных перепадов.

Усадочные — деформационные швы для пола, отмостки. Исключают хаотичное растрескивание элемента в процессе твердения и усадки бетона или раствора.

Конструкционные — швы для компенсации небольших горизонтальных подвижек. Оптимально, если они совпадают с усадочными.

Через сколько метров делают деформационные швы

Расположение и параметры швов зависят от назначения и размеров конструкции. При расчетах используют основные рекомендации по деформационным швам:

• наружные температурные швы делают с шагом в 2–3 м, площадь цельного куска не должна превышать 9 м²

  ;

• отмостку рассекают поперечными линиями, оптимальный шаг равен удвоенной ширине укладки, но не более 6 м;

• внутреннюю стяжку нужно делить, если ее площадь превышает 30 м², при соотношении сторон более 1:1,5 и обязательно при длине одной из сторон более 25 м.

Расположение усадочных линий продумывайте заранее, так как деформационный шов плиты нужно сделать сразу после заливки бетона — в течение 24 часов. В противном случае возможно появление хаотичных трещин вследствие усадки. Осадочные и температурные швы рассчитываются еще на стадии проекта и обязательно согласуются в архитектурно-строительном надзоре.

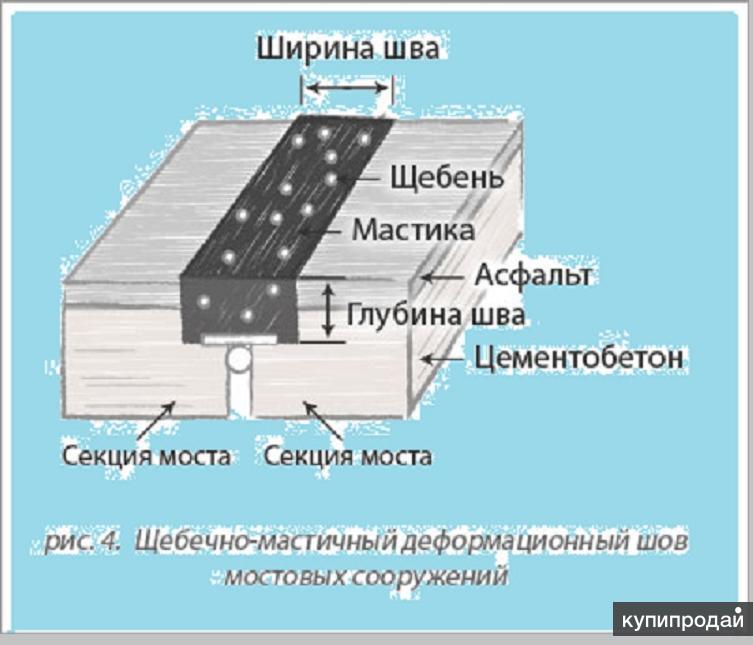

Герметизация строительных швов: чем заделать разрезы и стыки

Все швы необходимо защищать от воздействия химических, механических и других видов нагрузок. К наиболее эффективным способам относится обработка герметиками. Это пастообразные составы с универсальными свойствами. Они обеспечивают гидроизоляцию, а также позволяют шву двигаться. Герметик легко наносится через строительный пистолет для заполнения швов. В дополнение к удобству — экономный расход и, соответственно, снижение затрат на герметизацию.

Для заделки деформационных швов в стенах здания, стяжках, фундаментах, отмостках и прочих конструктивных элементах оптимальны составы с повышенной пластичностью. Например, SikaFleх^® Precast — полиуретановый герметик для строительных швов. Легко выдерживает подвижку шва до 25 %, удлиняется до 4 раз.

При выборе изоляционного состава нужно учитывать вид и локацию шва. Полиуретановый герметик для деформационных швов в бетоне универсален. Большинство из них можно использовать внутри и снаружи на любых пористых основаниях. Силиконовые композиции имеют высокие водостойкие свойства и хорошую адгезию к гладким материалам. К примеру, Sikasil

® Pool отлично изолирует швы в бассейне, а Sikasil^® Universal прочно соединяется с алюминием, стеклом, керамикой.

Как правильно заделать строительные швы: порядок работы

• Очистите швы от грязи и пыли кистью или пылесосом.
• Загрунтуйте и просушите поверхности швов на всю глубину.
• Нанесите герметик с помощью строительного пистолета.

Важно: изоляция низкого качества со временем обнажает швы, поэтому экономить на защите нельзя. Рекомендуем использовать продукты Sika^®. Надежные герметики для швов — подвижных, наружных, внутренних, сантехнических и прочих — эффективно и надолго изолируют полости, препятствуют их разрушению и растрескиванию всего бетонного элемента.

Поделиться:

Автор: Кирилл Лебедев Технический специалист Sika

Оцените материал!

(69 голосов, в среднем: 4.94 из 5)

Продукты системы

Sikasil® Universal

Кислотный силиконовый эластичный герметик для швов

SikaFlex® Precast

Полиуретановый эластичный герметик для швов

Sikasil® Pool

Силиконовый герметик для бассейнов и влажных помещений

Добавить комментарий

---

Вверх Где купить

Детали заделки деформационных швов в конструкциях перекрытий.

» ArBuild.Ru

Заделка деформационных швов в конструкциях перекрытий отличается от прочих специфическими условиями. Назначение швов здесь не в обеспечении водонепроницаемости, а в предотвращении образования акустических мостиков, которые проводят звук. В производственных зданиях заделка деформационных швов подвержена воздействию производства, вызывающего загрязнение и разрушение.

На решение заделки деформационных швов в конструкциях перекрытий влияет также вид и характер деформации в шве.
Деформационные швы в перекрытиях можно подразделить в зависимости от типа их заделки, формы шва и направления опирания расчлененной швами конструкции на следующие типы.

а) Деформационные швы — открытые швы в сдвоенных конструкциях
Заделка открытых деформационных швов в сдвоенных конструкциях сравнительно проста, поскольку она воспринимает только горизонтальную деформацию конструкции.

В этом случае изображена заделка деформационного шва в конструкции перекрытия открытых складов, где речь идет только о вспомогательном закрытии шва.

Шов может быть совершенно открытым или перекрыт простой плитой с нижней стороны конструкции. Заделка шва в этом случае допускает горизонтальный сдвиг конструкции покрытия, которая является несущей в направлении продольной оси шва и применяется прежде всего в промышленных зданиях со сравнительно большими производственными нагрузками. Шов заделан двумя уголками и двумя подвижными листами. Решение применяется в производственных зданиях, поскольку допускает горизонтальную деформацию и частичный поворот. Шов в нижней части может быть усилен уголками.

В этом случае изображен аналогичный пример заделки деформационного шва, армированного в плоскости пола промышленного здания с большими производственными нагрузками. Решение допускает только горизонтальную деформацию в шве. Открытые деформационные швы с односторонним подвижным, опиранием или с консольным выносом в конструкции с «вложенным пролетом».

Заделка таких швов сложнее предыдущих, поскольку они часто воспринимают также поворот конструкции или вертикальную деформацию.
Шов примыкания перекрытия к вертикальной стене, предназначенной для восприятия горизонтальной деформации. Конструкция перекрытия здания испытывает усилия в направлении продольной оси шва. Косвенное сопряжение стены с конструкцией перекрытия обеспечено уголками на стене и штырями, которые свободно перемещаются в трубках, забетонированных в конструкции стены на расстоянии 100— 150 см. Решение применяется в промышленных зданиях.

Намного сложнее решение заделки деформационного шва в тех конструкциях перекрытий, которые являются несущими в направлении, перпендикулярном к шву. Решение допускает повторную деформацию конструкции и должно снижать силу трения в месте опирания. В этом случае изображен деформационный шов, армированный уголками преимущественно в местах возникновения больших сжимающих напряжений и в местах сопряжения расчлененных швами конструкций. Косой срез внизу на правой части стыка допускает также поворот в шве.

Заделка деформационного шва с подвижным опиранием сдвоенного прогона на железобетонные опоры. В этом случае показана конструкция перекрытия, подвижно опертая на стены подземных бункеров угля. Площадь опирания образована подшипником и стальной шайбой.
Приведенные примеры решения деформационных швов требуют интервала в бетонировании конструкций перекрытий, тщательного выполнения операций и достаточной площади для опирания деформирующих элементов.

б) Деформационные швы — закрытые
Закрытые деформационные швы, уплотненные в сдвоенных конструкциях. Заделка закрытых деформационных швов должна отвечать тем же требованиям, однако быть более уплотненной, пыле и водонепроницаемой.

В этом случае изображен деформационный шов, устроенный в конструкции пола, перекрытый профилированной лентой из листового металла и залитый битумом. Заделка водонепроницаема, применяется в зданиях с легкими производственными нагрузками. В этом случае показана плитка, уложенная в месте шва на битумную заливку; шов перекрыт медной лентой. Оба решения допускают горизонтальную деформацию и даже незначительный поворот в шве.

В этом случае изображен деформационный шов в конструкции пола, уплотненный прокладкой из поливинилхлоридной пленки. Уголковая конструкция заложена в несущую конструкцию перекрытия. Заделка шва допускает только горизонтальную деформацию. Шов с нижней стороны конструкции перекрытия закрыт.

В этом случае изображен деформационный шов в конструкции перекрытия здания школы, который должен удовлетворять требованиям звукоизоляции, водонепроницаемости и эстетического решения и допускает только горизонтальную деформацию. Заделка шва в плоскости пола выполнена в виде медного подвижного гофра. В верхней части уплотненного и залитого битумом. Шов заполнен и уплотнен упругой мастикой и в нижней части закрыт.

В этом случае показана заделка деформационного шва, расположенного в полу бассейна. Приведенное решение можно использовать в специальных конструкциях, например в резервуарах, технологических каналах и т. д., а также в помещениях с влажным производством.
Интересно решена заделка шва, расположенного в конструкции пола здания библиотеки. Решение удовлетворяет требованиям звукоизоляции. Конструкция пола отделена от несущей конструкции упругими лентами из рулонного материала во избежание распространения звука. Шов в верхней части перекрыт уголковой конструкцией с подвижными лентами. Решение допускает горизонтальную деформацию.

В этом случае изображена водонепроницаемая заделка деформационного шва в конструкции пола. Шов перекрыт подвижным гофром. Пустота в шве заполнена стекловатой и битумной заливкой. Конструкция перекрытия является несущей. Решение допускает вертикальную и горизонтальную деформации. Закрытые деформационные швы — уплотненные, с односторонним подвижным опиранием или консольным выносом в конструкции с «вложенным пролетом».

Заделка таких деформационных швов должна отвечать высоким требованиям, поскольку швы должны быть не только герметичными, но и обеспечивать требуемую деформацию. В этом случае изображен шов в конструкции перекрытия, уплотненный специальной лентой. В этом случае шов перекрыт упругой медной лентой или пластмассовой прокладкой, вдавленной в шов. Шов, размещенный в конструкции пола. Герметизирующая прокладка образована окрученной бумагой (или волокном), залитой битумом и перекрытой планкой из листового материала.

Пример подвижного опирания балочных перекрытий в деформационном шве. Площадь опирания выложена прокладкой из рулонного материала, армированной металличеекой лентой толщиной 2 мм и алюминиевой фольгой. Вертикальный деформационный шов уплотнен также упругой волнистой лентой из рулонного материала. Все грани стыка армированы уголками. Решение допускает горизонтальную деформацию и частичный поворот конструкции.

В этом случае показана заделка шва, выполненная из профилированной металлической прокладки, вложенной непосредственно в опалубку. Прокладка в своей горизонтальной части образует площадь опирання. Решение допускает горизонтальную деформацию и незначительный поворот конструкции. Применяется для несильно нагруженных конструкций перекрытий. Преимущество решения заключается в том, что не требуется прерывать бетонирование.

Уплотненный медной лентой деформационный шов, который в своей расширенной части перекрыт вложенным подвижным металлическим листом, укрепленным в уголковой раме. Расширенный шов заполнен упругой асфальтовой мастикой. Решение пригодно для промышленных зданий с легкими производственными нагрузками и допускает только горизонтальную деформацию расчлененных швами частей здания.

Перекрытие деформационного шва с «вложенным пролетом» изображено в этом случае. «Вложенный пролет» опирается на упругое основание, например на жесткую резину, уложенную в четверть несущего железобетонного ребра. Шов в полу перекрыт медной подвижной плитой и уплотнен битумной заливкой. Решение допускает только горизонтальную деформацию.

Деформационные швы в бетонных полах: устройство, заполнение

Деформационные швы в бетонных полах обычно представляют собой технологические разрезы в толще монолита, которые призваны понижать воздействия разных усилий и факторов на покрытия и расположенные к ним близко архитектурные конструкции. Деформационные швы бывают разного вида в зависимости от возложенных на них функций, требования к ним прописаны в СНиП и проектной документации зданий.

Несмотря на прочность и другие положительные характеристики, бетон боится деформаций и некоторых видов усилий. При появлении даже небольшого напряжения он может растрескаться. Бороться с деформациями и сохранять бетон в первоначальном виде призван деформационных шов.

Причины появления трещин в бетоне:

• Внутреннее напряжение, спровоцированное высыханием (в среднем каждый метр стяжки «укорачивается» на 1 миллиметр и это немного, если речь не идет о десятках метров площади) – устраняется усадочными швами.
• Расширение от воздействия температуры – часто трещины появляются под теплыми полами, в неотапливаемых помещениях, при перепадах температур. Снизить риск деформаций помогает температурный шов.

• Усадка самого здания – понизить воздействие этого фактора на бетонный пол помогают осадочные швы.
• Заливка стяжки не одним заходом, из-за чего часто можно наблюдать трещины на стыке старого и нового слоев. Тут делают конструкционные швы.
• Землетрясения – для исключения деформации бетонного слоя в опасных зонах обустраивают сейсмологические швы.

Трещины в стяжке могут появляться хаотично, становясь причиной понижения качества и свойства (прочности, длительности эксплуатации, стойкости к различным воздействиям) бетона. Если обустроены теплые полы, то трещины могут стать причиной порывов в системе, других проблем.

Деформационные швы делают для того, чтобы снять напряжение со слоя материала и даже в случае появления трещин сделать так, чтобы они распространились в «правильных» (специально предусмотренных) местах. Швы могут выполняться как на этапе заливки бетона, так и после его застывания.

Содержание

• 1 Основные особенности и необходимость применения
  • 1.1 Типы повсеместно используемых швов
  • 1.2 Расстояние между швами
• 2 Самостоятельное устройство водонепроницаемого деформационного шва с металлическим профилем
• 3 Нарезные швы
  • 3. 1 Заделка швов качественным гибридным герметиком
  • 3.2 Шпаклевка швов двухкомпонентным герметиком

Основные особенности и необходимость применения

Различные воздействия способствуют распространению трещин в бетонных полах, что негативно сказывается на качестве и длительности эксплуатации покрытия, а также прочности всего здания. Своевременное и правильное обустройство деформационных швов позволит полностью устранить или хотя бы уменьшить усадочные расширения и вызванное ими напряжение.

Основные негативные факторы, вызывающие деформации в бетона – ползучесть самого материала, проходящие в нем химические реакции, процессы усадки пола и здания, землетрясения, температурные перепады, изменение уровня влажности в воздухе.

Когда обязательно выполняются деформационные швы:

• Общая площадь стяжки составляет более 40 квадратных метров
• Пол выполнен сложной конфигурации
• Любая сторона помещения по длине превышает 8 метров
• В процессе эксплуатации наблюдаются повышенные температуры, сильная влажность
• По СНиП швы делают: в местах соединения пола, возле дверных проемов по всему периметру стен

Когда можно делать деформационные швы в бетонных полах:

1. В процессе бетонирования – после выполнения заливки и шлифовки, в предполагаемом месте шва монтируют обработанную антиадгезионным составом планку, которая потом удаляется после твердения монолита, канавки заделываются герметиком.
2. На застывшем основании – швы пилят на затвердевшем полу специальными инструментами, болгаркой с алмазными дисками. Обычно швы делают через двое-трое суток после финишной отделки бетона. Нарезая швы, важно соблюдать постоянную глубину (она должна быть равной 30% толщины стяжки) и ровность, целостность краев.

Очередность выполнения швов:

• Разметка поверхности пола.
• Проверка и настройка оборудования.
• Нарезка пробного шва с проверкой качества.
• Нарезка штроб на остальной площади с формировкой в том же направлении, в котором выполнялась заливка.
• Герметизация швов герметиком.

Типы повсеместно используемых швов

Швы выполняются в железобетонных и бетонных конструкциях, полах. Разные типы швов обустраиваются для разных целей и ликвидации определенных негативных воздействий на бетонный монолит.

Основные виды деформационных швов:

• Усадочный

  – компенсирует проходящие в бетоне реакции в процессе твердения и высыхания (обычно слой сохнет сверху активнее, чем снизу, и уровень стяжки по краям может быть выше в сравнении с центром). Появляется напряжение, приводящее к трещинам. Усадочные швы выполняются на треть глубины стяжки сразу после финишной обработки. Используют швонарезчик или болгарку с алмазным диском. Если же швы обустраиваются своими руками, можно установить рейки в момент, когда бетон приобрел среднюю влажность, а потом убрать и обработать готовый шов.

• Изоляционный

  – предотвращает передачу деформаций от разного типа капитальных архитектурных объектов на пол, обычно такие швы делают вдоль стен, вокруг конструкционных колонн по периметру фундамента. Можно использовать швонарезчик или специальный упругий изоляционный материал, укладываемый по линии расположении будущего шва до заливки бетона.

• Конструкционный

  – если стяжка заливалась не одноэтапно, а с перерывами. В таком случае выполняют сложный шов по типу соединения шип/паз. Работы выполняются с использованием специальных реек обычно по сырому слою бетона.

• Температурный

  – для защиты пола и элементов от усилий, вызванных температурными колебаниями. Делают в полах, сооружениях, размеры считают с учетом максимальных перепадов плюса/минуса в климатическом регионе, марки бетона, материала выполнения конструкций, свойств основания, площади и толщины заливки.

• Осадочный

  – компенсирует усилия, изменяющие первичные свойства бетона (изменение нагрузки на фундамент перекрытий, смещение и т.д.), особенно негативное воздействие осадки на бетонных стяжках, залитых по промерзающим/непрочным основаниям.

• Сейсмический

  – ликвидирует усилия деформации во время землетрясений, увеличивает стойкость сооружений, понижает риск критических колебаний. Благодаря выполнению данного типа швов возможно сохранить здания целыми и предупредить распространение трещин в полу.

Расстояние между швами

Деформационные швы призваны уменьшать и ограничивать напряжения разного типа в бетонных полах. При их выполнении важно правильно рассчитать расстояние и схему. Нормы гласят, что расстояние между швами не должно превышать 150 метров для отапливаемых зданий сборного типа и 90 для монолитных конструкций. Если отопления нет, расстояние уменьшается на 20%.

В остальном же расстояния выбираются в соответствии с параметрами, формой, величиной пола и т.д. Обычно делают квадратами по несколько метров, обводят вокруг колонн, других конструкционных элементов таким образом, чтобы швы не шли Т-образно, избегая острых углов (желательно квадратами резать). Чем меньше карта швов, тем меньше трещин будет.

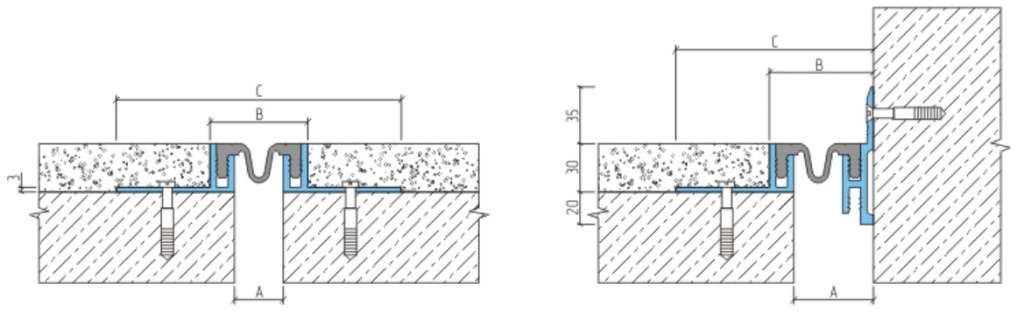

Самостоятельное устройство водонепроницаемого деформационного шва с металлическим профилем

Устройство деформационных швов в бетонных полах может осуществляться с использованием специального металлического профиля, что актуально в промышленных помещениях.

Как сделать водонепроницаемый шов с металлопрофилем:

• Длинным штукатурным правилом или шнурком размечается линия прорезки штроб шириной в 20-30 и глубиной до 4 сантиметров (соответствует высоте металлического профиля).
• Нарезка шва штроборезом (сразу нескольких, с последующей вырубкой бетона перфоратором, зачисткой круглошлифовальной машиной).

• Осуществление контроля уровня с применением лазерного нивелира.
• Заливка дна шва слоем упрочненного полимербетона, чистовая обработка поверхности.
• Вставка специальных болтов в профили, установка их в правильное положение, соединение двух профилей в цельную конструкцию с фиксацией гайками и соединительными элементами. Расстояние между профилями может быть разным, указывается в проекте с учетом типа деформационного шва. Следят, чтобы нижняя плоскость профилей лежала без перекосов в любую из сторон. Профиль в место входит без усилий. На стыках профилей расположены направляющий стержень и отверстие, которые гарантируют прочность соединения нескольких элементов в одну конструкцию. До соединения элементы можно намазать качественным клеем по металлу.

• Закрепление профиля дюбелями, высверливание на расположенных горизонтально широких плоскостях отверстия нужного диаметра по величине пластиковых элементов дюбелей. Примерная глубина отверстия, которое высверливается, должна быть больше на 2-3 сантиметра, чем длина дюбеля, тогда его вбить будет проще.
• Закручивание до упора электрической дрелью металлических элементов дюбелей, проверка качества фиксации. Дюбеля крепятся с шагом в 40-50 сантиметров.
• Демонтаж установочного комплекта – снятие гаек и металлической стяжки, которая крепится втулками со внутренней резьбой. Болты после выкручивания можно не срезать, так как они находятся ниже верхней плоскости профилей и в будущем к ним будет закреплена декоративная вставка. На профилях также нужно открутить гайки временной фиксации болтов.
• Укладка эластичной сменной вставки: вдоль профиля раскатывается рулон (начиная с торца), вдавливается в посадочные выступы осторожно и до упора. Вставка должна лечь ровно, без пропусков и перекосов, оставшийся кусок отрезают монтажным ножом.
• Установка декоративных накладок из нержавеющей легированной стали (чаще всего применяется для нагруженных полов) или алюминия. В поверхность накладок входят торцы монтажных болтиков. Все фиксируется гайками, положение регулируется, исключая зазоры между лежащими рядом элементами. Далее нужно снять защитную пленку.
• Установка защитного кожуха на профиль (он удаляется после того, как покрытие застыло).
• Заливка пола бетоном.

Нарезные швы

Такие швы делают в помещениях с небольшой площадью, с использованием специальных механизмов, с шагом в 3-5 метров. Швы заделываются гибкой вставкой с герметиком либо только пластическим герметиком.

Заделка швов качественным гибридным герметиком

Устройство деформационных швов в бетонных полах требует их защиты, для чего используются гибридные герметики.

Этапы выполнения работ:

• Очистка швов от пыли шпателем, пылесосом, металлическим приспособлением. Удаление пыли на всех близлежащих поверхностях.
• Грунтовка поверхности специальным составом и кистью в несколько слоев (там, где примыкают плоскости шва к будущему слою герметика). Грунтовка наносится на горизонтальные поверхности и внутри шва.
• Прокладка шовного шнура в шов на глубину до 10 миллиметров.
• Вставка баллона с герметиком в монтажный пистолет, удаление торца упаковки ножом, накрутка наконечника пистолета.
• Удаление кончика под углом 45 градусов наконечника так, чтобы выход трубки получился чуть больше ширины заделываемого шва.
• Наконечник прикладывают к полу, начинают заполнение герметиком швов, двигаясь вдоль шва и аккуратно выдавливая массу.
• Выжидание пары минут, удаление шпателем лишнего.

Шпаклевка швов двухкомпонентным герметиком

Этот метод требует больше времени и сил, но зато позволяет получить идеально ровную поверхность и пластичный, очень прочный шов.

Последовательность выполнения задачи:

• Приготовление герметика по инструкции: в емкость вливают компонент, добавляют затвердитель, смешивают все, выжидают пару минут. Потом шпаклевку нужно использовать быстро (точное время указано на упаковке).
• Приготовление приспособления для заливки вещества в шов: в крышке чистой пластиковой бутылки объемом до 2 литров делают отверстие диаметром 5 миллиметров, возле дна бутылки делают отверстие диаметром до 50 миллиметров (через него заливается герметик).

• Бутылка заполняется герметиком до половины, крышка прислоняется к шву, шов заполняется герметиком.

• Застывает герметик в течение 12 часов (может и больше, производитель все указывает).
• После затвердения материала поверхность шва нужно зашлифовать круглошлифовальной машиной.

Деформационные швы в бетонных полах можно и нужно выполнять там, где есть риск повреждения бетона из-за напряжения и нагрузок. Если сделать все правильно, удастся устранить все негативные воздействия и обеспечить полу прочность, эстетику, качество и длительный срок эксплуатации.

Что такое компенсатор? Глоссарий деформационных швов · Sika Emseal

Компенсационный шов здания на фотографии выше проходит через кирпичную брусчатку, а также через структурную плиту под ней, поддерживающую площадь. Гидроизоляция выполняется на конструкционной плите заглубленной гидроизоляционной мембраной. Компенсационный шов делит пополам все строительные элементы, включая структурную плиту, гидроизоляционную мембрану и слой износа (в данном случае кирпичи). Герметизация этого типа компенсатора требует специальной системы. Компенсационные швы настила plaza серии FP от Sika Emseal обеспечивают правильную интеграцию шва с гидроизоляционной мембраной, компенсируя структурное расширение и сжатие конструкции настила plaza из разделенных плит.

В строительстве деформационный шов представляет собой разделение в середине конструкции, предназначенное для снятия нагрузки на строительные материалы, вызванной движением здания. Движение здания в деформационных швах в основном вызвано:

• тепловым расширением и сжатием, вызванным изменениями температуры
• раскачиванием, вызванным ветром
• сейсмическими явлениями
• отклонением от статической нагрузки
• отклонением от временной нагрузки

структура, она обозначает щель через все строительные узлы-стены; колоды; площади или вестибюли с раздельными плитами; фундаментные полы и стены; крыши, плантаторы и зеленые крыши; противопожарные демонтажные стены и полы; внутренние полы; и т.  д. Этот зазор необходимо заполнить, чтобы восстановить гидроизоляционные, противопожарные и звукоизоляционные свойства, воздушный барьер, кровельную мембрану, проходимую поверхность и другие функции элементов здания, которые он делит пополам.

Системы деформационных швов используются для перекрытия зазоров и восстановления функций сборки здания, приспосабливаясь к ожидаемым смещениям.

Термин «деформационное соединение» получил широкое распространение, поскольку он более точно отражает тот факт, что движение здания приводит как к сжатию, так и к расширению установленного материала. Например, когда конструкция нагревается, строительные материалы, из которых она построена, расширяются. Это приводит к тому, что «компенсатор» закрывается, тем самым сжимая систему швов, установленную в зазоре.

Выше показан деформационный шов стены. Это структурное отверстие делит пополам не только фасад, но и структурные элементы здания. Компенсируя подвижность, шовные материалы, используемые для заполнения деформационных швов стен, должны восстанавливать предполагаемые функции фасада и структурных элементов здания. Эти функции включают в себя: гидроизоляцию, сопротивление ураганному ветру и воде, герметизацию воздушного барьера, звукоизоляцию и, во многих случаях, противопожарную защиту. Кроме того, поскольку материалы для компенсационных швов соприкасаются с материалами фасада, в которые не должны проникать крепежные детали, желательна неинвазивная анкеровка.

И наоборот, когда температура падает, материалы охлаждаются, что приводит к открытию зазора в стыке. Это требует, чтобы суставная система расширялась, чтобы следовать суставному движению.

Переходы деформационных швов

Переходы деформационных швов необходимы для обеспечения герметичности, безопасности и энергоэффективности ограждающих конструкций здания.

Непрерывность уплотнения при изменении плоскости и направления, а также между системами компенсаторов достигается при выборе и установке переходных узлов заводского изготовления.

По возможности, переходы должны быть приварены на заводе к концам максимально длинных отрезков прямолинейного материала. Это сводит к минимуму количество сварных соединений, что экономит время и снижает риск.

Детали компенсатора CAD, трехмерные файлы изобретателя, изометрические, аксонометрические файлы и файлы BIM могут помочь в проектировании непрерывности уплотнения.

Совместная методология трехмерного проектирования компенсаторов гарантирует, что все стороны, участвующие в создании безаварийных компенсаторов, работают вместе для достижения общей цели.

Сегодня проектировщики могут обернуть всю оболочку здания, а также обеспечить безопасность жизнедеятельности, указав системы компенсационных швов, которые связаны друг с другом и гарантируют непрерывность уплотнения между одинаковыми или разными технологиями.

Пассивная противопожарная защита деформационных швов здания

Противопожарные компенсационные швы стен обеспечивают пассивную противопожарную защиту, создавая отсеки по всему зданию для уменьшения или замедления распространения тепла, дыма и огня.

Поскольку компенсационные швы делят здание пополам, они представляют собой буквально щели в полах, стенах и потолках здания. Пожар в одной комнате может быстро распространиться через отверстия для компенсаторов, если они не будут должным образом герметизированы огнестойкими системами компенсаторов. Исторически сложилось так, что эти большие конструктивные отверстия требовали противопожарного барьера в виде противопожарного покрытия, вставленного в стыковое отверстие, чтобы блокировать прохождение тепла, пламени и дыма. Изобретение универсальных водо- и огнестойких компенсаторов упростило обработку компенсаторов. Вместо нескольких систем для повышения скорострельности, перемычек и герметизации стыков одна система может выполнять все три задачи. Стандарт испытаний огнестойких компенсаторов в США — UL 2079.который охватывает требования ASTM E119 к горению и требования ASTM E1399 к совместному циклированию так же, как ASTM E1966. Испытания UL для применений в палубах и стенах отличаются требованием проведения испытания потоком шланга для применений в стенах, чтобы подтвердить структурную целостность уплотнения компенсатора во время пожара.











Накладки компенсаторов | Строительные специальности

Посмотреть все напольные покрытия

Riverwalk с напольным покрытием

Напольные покрытия для любых условий

@htagvalue>

Наши накладки для компенсационных швов, или напольные покрытия, предназначены для широкого спектра применений, они легко интегрируются с напольными материалами и обеспечивают беспрепятственный проезд для пешеходов и оборудования. Варианты нашей продукции учитывают любые типы перемещений зданий, включая осадку новых и существующих конструкций, сейсмические движения в сейсмоопасных регионах и ежедневные тепловые перемещения.

Типы напольных покрытий

Allway™ Metal

Эти покрытия не требуют особого ухода, защищены от несанкционированного доступа и идеально подходят для внутренних и большинства наружных работ, где ожидаются большие прокатные нагрузки. Размеры суставов варьируются от 1 до 16 дюймов.

Подробнее

Flush Twinline

В наших напольных покрытиях заподлицо с двойной прокладкой используется глубокая рама из экструдированного алюминия, и они идеально подходят для внутренних помещений с большими требованиями к движению, где важна гигиена. Размеры суставов варьируются от 2 до 4 дюймов.

Подробнее

Thinline заподлицо

Эти напольные покрытия с прокладками заподлицо идеально подходят для внутренних помещений с минимальным визуальным воздействием и там, где важна гигиена. Размеры суставов варьируются от 1 до 2 дюймов.

Подробнее

Restofit™

Эти накладные металлические напольные покрытия предназначены для использования в интерьере, в новых или модернизированных помещениях, требующих перемещения до 100%. Их самоцентрирующиеся алюминиевые накладки допускают тепловое перемещение. Размеры суставов варьируются от 1 до 8 дюймов.

Подробнее

Заподлицо с сейсморазведкой

Наши напольные покрытия заподлицо с двойной прокладкой идеально подходят для внутренних помещений с большими требованиями к перемещению. Эти покрытия могут быть рассчитаны на подвижность до 100% и могут интегрироваться в любую отделку пола. Размеры суставов варьируются от 5 до 16 дюймов.

Подробнее

Seismic Allway™ Metal

Эти металлические напольные покрытия скрытого монтажа предназначены для внутренних и наружных работ, требующих смещения до 100%. Размеры суставов варьируются от 1 до 16 дюймов. Большие, нестандартные размеры доступны по запросу.

Подробнее

Pan Seismic

Эти алюминиевые покрытия предназначены для внутренних и наружных сейсмостойких применений для маскировки покрытия в более глубоких полах. Размеры суставов варьируются от 2 дюймов до 4 дюймов и 5 дюймов и выше.

Подробнее

У нас есть все необходимое

Когда дело доходит до выбора покрытия для компенсационных швов пола и полосок для покрытия компенсационных швов, вы не одиноки. Мы предоставим вам руководства по размерам, гидроизоляции, противопожарным барьерам, перемещению зданий и многому другому.

Упрощенный размер сустава

Важным элементом правильного определения размера сустава является учет правильных типов и диапазонов движений.

Узнать больше

Типы движения зданий

Прежде чем выбрать покрытие, важно определить, с какими типами движения зданий может столкнуться ваш проект.

Узнать больше

Типы зданий: условия окружающей среды, которые следует учитывать

При выборе системы покрытия компенсационных швов важно учитывать ее местоположение и использование до того, как будет сделан выбор.

Узнать больше

Что такое огнестойкие компенсаторы

Огнестойкие компенсаторы необходимы для обеспечения безопасности здания. Вот как их включить.

Подробнее

Гидроизоляция компенсатора

Существует несколько аспектов, которые необходимо учитывать, чтобы предотвратить утечку воды через компенсатор в ваше здание.

Узнать больше

Вопросы, которые необходимо задать перед выбором

При выборе лучшего покрытия для вашего здания рассмотрите следующие темы, касающиеся движения, безопасности, эстетики, устойчивости здания и т. д.

Узнать больше

Лучшие решения

@htagvalue>

Как один из ведущих производителей компенсаторов, мы понимаем, что у каждого проекта есть свои особые критерии перемещения, и что один из наших стандартных проектов может не подойти для вашего проекта. У нас есть команда технических экспертов, которые могут работать с вами, чтобы разработать индивидуальное сейсмостойкое покрытие, которое соответствует конкретным требованиям вашего проекта.

См. примеры наших индивидуальных решений

Интернет-магазин

Получите наши самые популярные модели с доставкой к вашей двери.

Это быстро и просто.

Начать покупки

Дополнительная поддержка

@htagvalue>

Ассоциации

Противопожарные подрядчики
Международные ассоциации

www.fcia.org

Совет по устойчивости США
Рейтинг эффективности зданий в условиях стихийных бедствий

www.usrc.org

Продолжая просмотр или нажимая «Принять», вы соглашаетесь на сохранение файлов cookie на вашем устройстве для повышения удобства работы с сайтом и в аналитических целях. Чтобы узнать больше о том, как мы используем файлы cookie, ознакомьтесь с нашей политикой конфиденциальности.

7 вещей, которые следует учитывать при определении компенсационных швов — Nystrom Speciality Building Products: Производитель строительных материалов

При определении компенсационных швов необходимо учитывать ряд моментов, но прежде чем мы углубимся в детали, давайте подробно рассмотрим, почему строительные швы так важны.

Зачем нужны строительные швы?

Здание может двигаться в любом направлении — расширяясь, сжимаясь или скользя по осям X и Y, а также вверх и вниз по оси Z. Соединения необходимы для уменьшения этого движения там, где есть большие пространства и где конструкция может врезаться в другую неподвижную или независимо движущуюся конструкцию.

Какой тип перемещения подлежит зданию и в какой степени?
Тип движения здания, которому подвержены удары по стыку. Стандартная система компенсаторов допускает диапазон движения ±25 процентов от номинальной ширины шва. Например, система компенсатора с номинальным диаметром 102 мм (4 дюйма) будет поддерживать размер зазора от 76 до 127 мм (от 3 до 5 дюймов). Компенсационный шов, соответствующий сейсмическим стандартам, выдерживает смещение ±50 процентов или, в данном примере, зазор от 51 до 152 мм (от 2 до 6 дюймов).

Рекомендуется наладить тесные отношения с инженером-строителем, чтобы иметь возможность обмениваться идеями и убедиться, что вы оба на одной волне. Также очень важно помнить, что номинальный размер шва прорезан в здании и от этого размера он расширяется и сужается. Тем не менее, вы проектируете минимальные и максимальные размеры, поэтому ваше соединение должно охватывать наихудший случай.

Соображения относительно рабочих характеристик соединений

Системы соединений в основном закрывают промежутки в строительной системе и при этом позволяют ей двигаться, позволяя людям свободно перемещаться внутри, не спотыкаясь и не скользя, а также сохраняя способность выдерживать нагрузки на пол, которые должны быть перемещены или перевернуты через него. Ниже приведены семь моментов, которые следует учитывать при выборе компенсаторов как с внутренней, так и с внешней стороны. Вы должны выбирать суставы, которые:

1. Сводит к минимуму опасность поскользнуться или споткнуться о шарнир.
2. Поддержка необходимой нагрузки на пол.
3. Поддержание целостности противопожарного разделения.
4. Поддержание целостности звукоизоляции
5. Поддержание целостности теплоизоляции.
6. Поддержание целостности влагозащитного барьера.
7. Обеспечивают приемлемое продолжение отделки.

Подробная информация о движении здания

Существуют различные типы движений здания, вызванные различными силами, которым подвергается здание. Эти силы, влияющие на целостность сустава, включают:

• Тепловое расширение и сжатие, вызванное сезонными изменениями температуры
• Влага (дождь/снег/влажность)
• Раскачивание, вызванное ветром
• Дифференциальное движение (сейсмические явления и т. д.)

Будьте уверены, что все эти типы движений происходят в каждом здании, и вы должны учитывать, представляет ли величина движения угрозу конструкции или целостности отделки, используемой для покрытия конструкции?

Тепловое расширение и сжатие

Это простое линейное уравнение: большие перепады температуры и расширяющиеся материалы, такие как сталь, и большие длины создают условия для расширения и сжатия. Понимание термической чувствительности и коэффициента расширения конструкционного материала является ключом к определению потребностей движения. Стекло и дерево обычно имеют более низкий коэффициент теплового расширения, чем металлы. Вопрос: Будет ли ваше здание подвергаться полному климатическому диапазону перепадов температур из-за отключения электроэнергии или энергосбережения в нерабочее время? Если это так, то следует рассчитать полное климатическое колебание температуры.

Влага

Пористые материалы склонны к расширению (набуханию) и сжатию (усадке) под воздействием влаги (дождь, пар и т. д.). Набухание и испарение воды в строительных материалах может со временем повлиять на целостность конструкции. Замерзание воды внутри конструкционных элементов вызывает особую озабоченность в холодном климате, так как это вызывает значительную нагрузку на конструкционные материалы. Гаражи являются примерами движения под тротуарами и проездами. У них есть значительные опорные конструкции под поверхностью. Влажность в основном преобладает на полах спортивных залов, поскольку архитекторы справятся с влажностью во всех других случаях. Волокна древесины расширяются во влажном состоянии — они становятся толще, а не длиннее. Древесина расширяется прямо пропорционально влажности. Различные породы древесины в большей или меньшей степени подвержены расширению из-за разной структуры волокон. 500 дюймов деревянного пола спортзала с коэффициентом расширения 0,0037 и изменением влажности 3% расширятся на 5,55 дюйма.

Ветер

Ветер на большой площади может заставить здание двигаться перпендикулярно тепловому расширению и сжатию, что приводит к дифференциальному движению. Некоторые суставы не способны двигаться в двух направлениях. (Прижмите руки к земле, чтобы продемонстрировать движение в двух направлениях — из стороны в сторону и по направлению к себе и от себя.)

Помните, что важно учитывать, что все эти элементы: тепло, влага и ветер оказывают влияние от количества перемещений вашего здания. Таким образом, тип соединений, который вы укажете, будет играть ключевую роль, помогая свести к минимуму опасность споткнуться, обеспечить поддержку, сохранить целостность разделения для огнестойких, звуковых, тепловых и влагобарьеров, а также обеспечить приемлемое продолжение отделки.

---

Компенсаторы Nystrom изготавливаются для различных сценариев использования компенсаторов. Индивидуальные размеры, материалы и цветовая отделка гарантируют, что все, что вам нужно для вашего проекта, мы предоставим вам. Наша продукция для коммерческого строительства поставляется непосредственно с нашего центрального производственного предприятия или с одного из стратегически расположенных складских помещений. Компания Nystrom поставляет необходимые вам компенсаторы.

---

О компании Nystrom

^{С 1948 года компания Nystrom является ведущим производителем специальной строительной продукции, предлагающей широкий ассортимент продукции для полов, крыш, стен, потолков и лестничных пролетов, которая делает здания более безопасными и доступными.}
