Как защитить электросеть дома от грозовых перенапряжений

Рейтинг: 5 / 5

Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5   СодержаниеОграничители перенапряжений модульного типаРеле напряженияСетевые фильтрыДругие способы поражения бытовых приборов грозовым импульсом

Последствия грозового разряда, величина которого часто достигает нескольких сотен тысяч вольт, могут быть самыми плачевными как для электрооборудования, так и для самого человека. Каждая гроза потенциально может стать причиной выхода из строя техники и повреждения линий электропередач, уже не говоря о реальной угрозе для человеческой жизни.

Нельзя заранее определить место попадания молнии, поэтому любое жилое здание может подвергнуться этой опасности.

Если бытовая электросеть функционирует без соответствующей защиты, возникновение грозового перенапряжения неизбежно приведет к выходу из строя подключенного к сети бытового электрооборудования.

Также в подобной ситуации существует вероятность, что пострадают находящиеся в помещении в этот момент люди.

Наличие столь высокой опасности попросту обязывает владельцев частного жилья принять меры по защите домашней электросети от грозовых перенапряжений.

В соответствии с действующими нормами и правилами, защита от перенапряжений также должна обеспечиваться энергоснабжающими организациями – для этого на линиях электропередач устанавливаются соответствующие защитные устройства.

К сожалению, далеко не все воздушные линии электропередач находятся в должном техническом состоянии. В связи с отсутствием должной защиты, меры по обеспечению безопасной эксплуатации домашней электропроводки приходится принимать потребителям самостоятельно.

Ограничители перенапряжений модульного типа

Защита электросетей на воздушных линиях электропередач и распределительных подстанциях обеспечивается посредством установки нелинейных ограничителей перенапряжений (ОПН).

Работа данных устройств основывается на использовании основного конструктивного элемента – варистора. Этот элемент обладает нелинейными характеристиками, которые заключаются во влиянии величины напряжения на сопротивления варистора.

Если электросеть работает в нормальном режиме и напряжение не выходит за пределы нормальных значений, большое сопротивление ограничителя напряжения препятствует протеканию тока. Но как только возникает импульс перенапряжения, к примеру, при попадании молнии в ЛЭП, сопротивление варистора ОПН становится минимальным, за счет чего, нежелательный импульс направляется в заземляющий контур.

Для защиты домашней сети от перенапряжений используют компактные модульные ограничители. Габариты ОНП позволяют разместить его в домашнем распределительном щитке.

В связи с тем, что принцип действия модульного ограничителя аналогичен устройствам, используемым в электросетях, его работа требует оборудования рабочего заземления электропроводки. Пренебрежение этим условием сделает установку ОНП бесполезной, т. к. при возникновении перенапряжения опасный импульс ограничить не удастся.

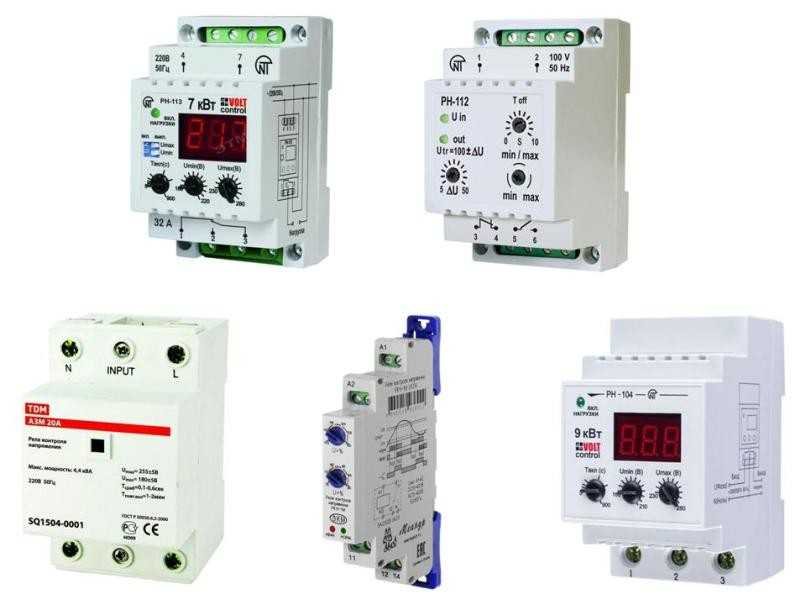

Реле напряжения

Ряд устройств, имеющих функцию реле напряжения, способны эффективно функционировать только в заданных пределах рабочего напряжения. Из-за того, что их изоляция не выдерживает высоковольтные импульсы, в результате грозового разряда реле будет повреждено. Кроме того, прошедший далее по электропроводке импульс введет из строя все приборы, включенные в сеть.

Другими словами, реле напряжения и другие устройства с такой функцией, будь-то ИБП, стабилизатор и пр., не могут справиться с такой задачей, как защита домашней сети от грозовых перенапряжений.

Тем не менее, установка данного защитного устройства в домашний распределительный щиток является обязательным условием, поскольку реле напряжения обеспечивает отключение электросети при выходе напряжения за пределы допустимых значений.

Сетевые фильтры

Конструкция большинства сетевых фильтров включает в себя варистор, что позволяет данным устройствам обеспечивать защиту электропроводки и подключенным к ней бытовых приборов от скачков напряжений.

Аналогично ограничителю напряжения, встроенный в сетевой фильтр варистор способен ограничивать опасный импульс только при наличии заземляющего контура. Этот факт в обязательном порядке должен учитываться при организации защиты бытового электрооборудования от грозовых перенапряжений.

Другие способы поражения бытовых приборов грозовым импульсом

Установка соответствующих устройств обеспечивает надежную защиту домашней электропроводки от грозового перенапряжения. Однако принятие этих мер не гарантирует полной безопасности во время грозы. Ведь разряд молнии может попасть в открытые кабельные линии другого назначения, такие как интернет, телефония или ТВ. Также несет в себе опасность попадание молнии в установленную вне помещения антенну.

При поражении разрядом молнии кабеля или антенны образовавшийся импульс выведет из строя подключенные к ним приборы. То есть, организация защиты электросети от грозовых импульсов не способна исключить повреждение бытовой сети другим путем. Поэтому если, к примеру, при приближении грозы выключить из розетки телевизор, он имеет все шансы сгореть из-за попадания молнии в антенну.

В данном случае также есть ряд эффективных мер защиты, одна из которых – отключение кабеля от прибора до того момента, пока риск поражения высоковольтным импульсом не будет исключен. Помимо этого, можно прибегнуть к установке специальных грозозащитных устройств, обеспечивающих защиту сетевых кабелей. Однако приобретение такого устройства обойдется довольно дорого, да и они не предназначены для применения в быту.

В завершение статьи хочется отметить следующее: попадание разряда молнии в элемент домашней электросети несет в себе опасность как для электрооборудования, так и для жизни людей, находящихся в данный момент в непосредственной близости к пораженному прибору. Любое из бытовых электрических устройств после повреждения можно восстановить, либо заменить, но для человека воздействие грозового импульса может оказаться фатальным.

Консультация электрика

Понравился материал? поделись им.

Jelektrik.By

Статьи

Защита

18 марта 2022

Добавить комментарий

Rating: ( 15 Ratings )

Защита от перенапряжения в сети 380 вольт

Защита от перенапряжения: реле для сетей 220 В и 380 В

Электрические приборы сегодня присутствуют в каждом доме. Удобство их использования и срок службы напрямую зависит от подаваемого напряжения. Зачастую в бытовых сетях происходят скачки, из-за которых современная электроника выходит из строя. Уберечь её от поломок помогут специальные приборы, такие как реле защиты от перенапряжения, устройство защитного отключения и другие.

• Причины и последствия перенапряжения
• Стабилизатор тока
• Защитное реле и УЗО
• Стабилизация сетей 380 вольт

Модульные ограничители перенапряжения

Для защиты электросетей на распределительных подстанциях, а также непосредственно на воздушных линиях электропередач применяются нелинейные ограничители перенапряжений, так называемые ОПН. Основной конструктивный элемент данных защитных устройств – варистор, элемент с нелинейными характеристиками. Нелинейность характеристик заключается в изменении сопротивления варистора в зависимости от величины приложенного к нему напряжения.

Модульный ограничитель перенапряжения

В нормальном режиме работы электросети, когда напряжение находится в пределах номинальных значений, ограничитель напряжения имеет большое сопротивление и не проводит ток. В случае возникновения импульса перенапряжения, который возникает при попадании молнии в провода электрической сети, сопротивление варистора ОПН резко снижается до минимальных значений и нежелательный импульс уходит в заземляющий контур, к которому подсоединен ограничитель перенапряжения.

Таким образом, ОПН ограничивает скачки напряжения до безопасного уровня. Тем самым защищая оборудование и потребителей от повреждения и других негативных последствий перенапряжений.

Для реализации защиты от перенапряжений в домашней электропроводке существуют компактные модульные ограничители перенапряжений. Такое защитное устройство устанавливается в домашний распределительный щиток и не занимает много места.

Модульный ОНП имеет такой же принцип работы, как и ограничители, применяемые в электросетях. Соответственно он будет работать только при наличии рабочего заземления электропроводки. В противном случае установка модульного ОПН будет бесполезна, так как в случае возникновения перенапряжения в сети опасный импульс не будет ограничен.

Ограничитель импульсных перенапряжений ОПС1-С

То есть для реализации защиты домашней электропроводки от грозовых перенапряжений при помощи модульного ограничителя перенапряжений обязательным условием должно быть наличие работоспособного заземления.

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Сетевые фильтры

Защита от перенапряжения с помощью сетевого фильтра

Большинство сетевых фильтров имеют встроенный варистор, то есть данные устройства осуществляют защиту включенных электроприборов от скачков напряжения. Многие люди приобретают сетевой фильтр и считают, что включенная в него техника будет защищена от возможных перепадов напряжения. Но при этом в большинстве случаев не учитывается тот факт, что варистор сетевого фильтра, как и в ограничителе напряжения, ограничивает опасный импульс перенапряжения только при наличии рабочего заземления электропроводки.

В сетевом фильтре варистор соединяет фазный или нулевой проводник электропроводки с защитным заземляющим проводником. В случае возникновения перенапряжения опасный импульс уходит в заземляющий контур по заземляющему проводнику, тем самым защищая электроприборы от повреждения. Поэтому включение сетевого фильтра в сеть, не имеющую рабочего заземления, сводит на нет защитную функцию. Бытовые электроприборы не будут иметь защиты и в случае возникновения грозового импульса выйдут из строя.

В чем заключается опасность перепадов?

В соответствии с допустимыми нормами, допускается отклонение от номинала в диапазоне от -10% до +10%. При скачках напряжение может существенно выйти за установленные границы. В результате блоки питания бытовой техники подвергаются перегрузке и могут выйти из строя или существенно сократить свой ресурс. При высоких или длительных перепадах велика вероятность возгорания проводки, и, как следствие, пожара.

Пониженное напряжение также грозит неприятностями, особенно к этому критичны компрессоры холодильных установок, а также многие импульсные блоки питания.

Реле напряжения

Что касается реле напряжения, а также устройств, имеющих соответствующую функцию (стабилизатор, источник бесперебойного питания и др.), то следует учитывать, что данные устройства могут работать в заданных пределах рабочего напряжения, тока и мощности, их изоляция не способна выдерживать высокие напряжения.

Защита от перенапряжения с помощью реле напряжения

Поэтому в случае попадания молнии грозовой импульс повредит реле напряжения. И другие устройства не только выйдут из строя, но также повредятся электроприборы, включенные в сеть, так как опасный импульс пойдет дальше по электропроводке и включенным в сеть бытовым электроприборам.

То есть реле напряжения не может выполнять функцию защиты от грозовых импульсов. Но все же данное защитное устройство должно быть установлено в домашнем распределительном щитке. Реле напряжения осуществляет отключение электропроводки в случае выхода напряжения за границы допустимых пределов, так как чрезмерное снижение или увеличение напряжения бытовой электрической сети может привести к выходу из строя бытовых электроприборов.

Виды и принципы устройств защиты

Защита от перенапряжения может осуществляться разными способами. Самыми востребованными, простыми в реализации и надежными считаются следующие устройства:

• молниезащитная система;
• ограничители (стабилизаторы) напряжения;
• датчики повышенного напряжения, которые используются в комплексе с УЗО, при нештатных или аварийных ситуациях вызывают утечку тока;
• реле перенапряжения.

Также были разработаны блоки бесперебойного питания, выполняющие аналогичные функции. Специфика их работы заключается в том, чтобы продолжить работу и отключить прибор по всем правилам.

Молниезащита

В зависимости от проекта сооружения и технических условий системы молниезащиты могут быть устроены разными способами.

• Распространенный способ – организация внешней молниезащиты. Сила удара молнии будет приходиться непосредственно на элементы самой системы. Приблизительная величина силы тока составляет 100 кА. От мощного импульса удается уберечься с помощью комбинированного УЗИП, который действует как выключатель и монтируется в водный электрический распределительный щиток. Одна такая система защиты предупредит выход из строя всего оборудования в доме.
• Внешняя молниезащита отсутствует, напряжение к дому подается по воздушной линии. Во время грозы молния ударяет в опору ЛЭП с расчетным током, который проходит через УЗИП, величина приблизительно такая же, как и в предыдущем варианте – 100 кА. Уберечь бытовую технику от мощного скачка напряжения помогут специальные защитные устройства, которые устанавливают на вводном щите, месте ответвления линии, на столбе или стене здания. При эксплуатации распределительного щитка защита происходит по аналогичной предыдущему способу схеме.

Если УЗИП монтируется на столбе, дифференциальные устройства использовать нецелесообразно, поскольку на расстоянии от дома до столба возможны еще всплески напряжения.

Ограничители перенапряжений

Вопросы защиты от перенапряжения должны регулировать организации, поставляющие услуги. Они должны установить на ЛЭП требуемые защитные конструкции. Однако на практике проблема защиты дома от скачков напряжения – это проблема его жителей.

Предпочтительные значения для УЗИП

Предпочтительные значения — это значения, наиболее часто применяемые на практике. В зависимости от реальных условий они могут быть выше или ниже.

Предпочтительные значения импульсного тока Iimp для испытаний класса I:

• Iimp — 1,0; 2,0; 5,0; 10,0; 12,5; 20,0 и 25,0 кА;
• Q (заряд) — 0,5; 1,0; 2,5; 5,0; 6,25; 10,0 и 12,5 А·с;
• W/R — 0,25; 1,0; 6,25; 25,0; 39,0; 100,0 и 156,0 кДж/Ом.

Удельная энергия W/R для испытания класса I (specific energy W/R for class I test): Энергия выделяемая импульсным током Iimp на единицу сопротивления 1 Ом.

Предпочтительные значения номинального разрядного тока (In) для испытаний класса II: 0,05; 0,10; 0,25; 0,50; 1,00; 1,50; 2,00; 2,50; 3,00; 5,00; 10,00; 15,00 и 20,00 кА.

Предпочтительные значения напряжения разомкнутой цепи Uос для испытаний класса III: 0,1; 0,2; 0,5; 1,0; 2,0; 3,0; 4,0; 5,0; 6,0; 10,0 и 20,0 кВ.

Предпочтительные значения уровня напряжения защиты Up : 0,08; 0,09; 0,10; 0,12; 0,15; 0,22; 0,33; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00; 1,20; 1,50; 1,80; 2,00; 2,50; 3,00; 4,00; 5,00; 6,00; 8,00 и 10 кВ.

Предпочтительные значения максимального длительного рабочего напряжения Uc действующего значения тока: 45; 52; 63; 75; 85; 95; 110; 130; 150; 175; 220; 230; 240; 255; 260; 275; 280; 320; 335; 350; 385; 400; 420; 440; 460; 510; 530; 600; 635; 660; 690; 800; 900; 1000; 1500; 1800 и 2000 В.

Импульсное перенапряжение

Существует еще такое понятие как импульсное перенапряжение в сети. Импульсное перенапряжение – это очень резкий и очень кратковременный скачек напряжения в сети, который длится доли секунды, но за это время может успеть испортить проводку и электроприборы. Особенно опасным может оказаться такой скачок для домашней сети в частном доме. От этого защищают специальные приборы – устройства защиты от импульсных перенапряжений.

Причиной импульсного скачка напряжение может стать:

• Коммутационная перегрузка.
• Удар молнии в молниезащиту.

В любом из этих случаев поможет УЗИП. Их активно используют для защиты от перепадов сети частного дома. Устройства бывают:

• Одновводными.
• Двухвводными.

В зависимости от типа нелинейного элемента они бывают:

• Коммутирующими.
• Ограничивающими сетевое напряжение.
• Комбинированными.

Принцип работы у каждого вида разный. Коммутирующие защитные аппараты характеризуются высоким сопротивлением. При резком скачке напряжения в электросети сопротивление моментально падает до минимума. Ограничивающие УЗИП – ограничители сетевого перенапряжения – тоже имеют высокое сопротивление. Но отличительный принцип работы их – в плавном снижении сопротивления по мере роста напряжения. Как только напряжение становится больше допустимого, сила тока резко возрастает. После сглаживания электрического импульса ОПН возвращается в исходное состояние.

Импульсный скачок напряжения – серьезная угроза для крупных объектов и жилых домов. Существует три ступени защиты от этой угрозы. Аппараты для защиты от ИП, соответственно, делятся на три класса:

• I класс – устройства, устанавливаемые на щите и обеспечивают защиту от разряда молнии.
• II класса – устройства, обеспечивающие защиту от повреждений электросетей после удара молнии или скачком напряжения по причине коммутации.
• Аппараты III класса используются для защиты отдельно стоящих домов. Это последняя защита, которая сглаживает остаточное перенапряжение. Устройства представляют собой специальные электророзетки.

Все три класса, примененные вместе, обеспечивают трехступенчатую защиту объекта. В отличие от УЗО, эти приборы не считаются обязательными, однако повышают уровень защиты от неожиданностей и степень безопасности для дома и жильцов. Подключение аппаратов защиты от ИП требует учета существующей заземляющей схемы и характеристик системы электроснабжения.

Защита от перенапряжения на предприятиях и производстве

Дата: 30 марта, 2021 | Рубрика: Прочая Информация Метки: УЗИП
Этот материал подготовлен специалистами . Нужен электромонтаж или электроизмерения? Звоните нам!
Современные предприятия и производственные объекты предполагают использование огромного количества оборудования высокой мощности. Эффективность, уровень безопасности и надежности такого оборудования находятся в прямой зависимости от электронных компонентов. Важнейшим элементом любого промышленного оборудования является система защиты от перенапряжений, которая представлена устройствами автоматизации, управления, регулирования и контроля перепадов напряжения в сети, молниевых разрядов и процессов переходного и коммутационного типа.

Современные производственные комплексы, как правило, представлены новым поколением технических средств на основе микропроцессорных элементов, которые отличаются особой чувствительностью к качеству и уровню питающего напряжения. Поэтому защита таких систем является актуальной проблемой для любого промышленного и производственного комплекса.

Одним из наиболее распространенных факторов, что оказывают негативное влияние на работу промышленного оборудования, является перепад напряжения, который связан с молниевым и электростатическим разрядом, а также замыканием или коммутационным процессом в электросети.

Защита технических средств на объекте обеспечивается при помощи систем уравнивания потенциалов и защитных устройств, которые обеспечивают подавление перенапряжений на всех участках электрической цепи.

Основные виды и классы защитных систем Данный вид устройств имеет множество разновидностей, основной системой классификации таких устройств является разделения на классы, зависимо от уровня поглощаемого напряжения.

Всего выделяют 3 класса:

• 1 класс необходим для непосредственной защиты промышленных объектов от удара молнии. Такая система является обязательной для вводно-распределительных устройств любых объектов и монтируется на воздушном вводе электросетей в здание;
• 2 класс устройств необходим для защиты электросетей от перенапряжения, что спровоцированы коммутацией, также данные устройства выступают в качестве второго уровня молниезащиты. Данный тип устройств может обеспечить эффективную защиту через подключение к сети в распределительном щитке;
• 3 класс предназначен для защиты промышленного оборудования от перенапряжений импульсного типа, которые спровоцированы остаточными скачками напряжения и ассиметричным распределением энергии между фазой и нейтральным проводом. Данное устройство может подключаться непосредственно к сетевым портам оборудования и фильтровать помехи высокочастотной категории. Особое распространение имеют модульные устройства, что оснащаются быстросъемным типом крепления и могут монтироваться на din-рейки в специальных комплектных шкафах.

При невозможности или сложности монтажа устройств последнего класса, существуют специальные комплектные шкафы для УЗИП. Такие шкафы могут проектироваться, исходя из индивидуальных параметров промышленного объекта.

Основные типы устройств для защиты производственных объектов от перенапряжения Все применяемые устройства УЗИП можно разделить на два основных типа, что имеют существенные отличия в конструкции и принципе действия.

Разрядники вентильного и искрового типа Принцип работы таких устройств заключается в использовании эффекта искрового промежутка. Конструкционно такие системы подразумевают наличие воздушного зазора, который предназначен для соединения фаз с заземлением.

При номинальном уровне напряжения перемычка находится в состоянии разорванной цепи, перенапряжение приводит к пробою воздушной прослойки и замыканию цепи между фазой и землей для отведения импульса высокого напряжения.

Вентильный разрядник оснащается резистором, который способствует поглощению высоковольтного импульса.

Такой тип УЗИП чаще всего применяется в высоконагруженных сетях, которые организованы на производственных объектах.

Ограничители перенапряжения Данный тип устройств является более технологичным и современным по сравнению с классическими разрядниками. Принцип работы таких устройств основан на использовании варисторов.

Оксид цинка, который лежит в основе варистора практически не проводит ток при номинальном напряжении, при возникновении пиковых показателей перенапряжений – избыточное напряжение уходит через варистор, а в основной цепи параметры тока падают до номинального значения.

Когда параметры напряжения нормализуются, варистор снова теряет способность к проводимости тока и не влияет на основную цепь.

Единственным недостатком такого устройства является ограниченный срок эксплуатации и длительный срок «перезарядки» за счет срабатывания системы тепловой защиты.

Основные производители защитных устройств На отечественном рынке представлено множество производителей устройств такого типа. Тем не менее, большинство компаний занимается выпуском устройств для бытовых электросетей. Высококачественные системы, которые способны выдерживать предельные перегрузки и работать в высоковольтных производственных сетях, представлены меньшим количеством компаний.

Среди производителей, что предлагают УЗИП промышленного типа, выделяют:

• Международную промышленную группу CITEL, которая занимает существенную долю рынка;
• Словацкую фирму KIWA, что известна своим быстрым развитием на отечественном рынке;
• Международный холдинг «Weidmuller» (https://www.yeint.ru/weidmuller/), который известен своими инновационными разработками в сфере УЗИП. предлагает высокотехнологические системы защиты от перепадов напряжения, которые соответствуют международным стандартам качества и не имеют аналогов на рынке в плане соотношения цены и качества.

Прочая и полезная информация
Прочая и полезная информация

Защита от перенапряжения в сети 380 вольт

Защита бытовой и промышленной

техники от аварий в электросети: перенапряжение, перекос фаз, обрыв нуля.

Цифровые реле напряжения

Интернет-магазин:

Новости

Работа в условиях карантина

Магазин Электростиль в Волгограде работает в штатном режиме.

Доставка интернет-заказов службами СДЭК Boxberry и Почтой России выполняется , все службы работают в штатном режиме.

Работа в условиях карантина

Магазин Электростиль в Волгограде работает в штатном режиме.

Доставка интернет-заказов службой СДЭК и Почтой России выполняется , некоторые пункты выдачи закрыты, возможно увеличение срока доставки. Рекомендуем пользоваться доставкой до двери.

График работы в праздничные дни

Компания ASP поздравляет всех своих клиентов и партнеров с наступающим Новый годом!

На новогодних каникулах заказы принимаются и обрабатываются в обычном режиме, отправка возобновится с 8 января.

Новая служба доставки!

Доставка Boxberry теперь доступна нашим клиентам: огромное количество пунктов самовывоза по всей России а также курьерская доставка по приемой цене.

Доставка по-новому!

Рады сообщить об интеграции со службой доставки СДЭК и снижение тарифов на доставку Почтой России.

Плавный пуск для светодиодных лент в продаже!

Закончена разработка устройства ASP-LED-L1-100

Статьи

Общая информация

Такое устройство защиты предназначено для установки в низковольтные (до 1000 В) силовые сети бытового и промышленного назначения. УЗИП обладает следующими достоинствами:

• Техническая совершенность;
• Эффективность и надежность защиты;
• Невысокая стоимость.

Эти факторы позволяют установить устройство в каждом доме или квартире, и обеспечить надежную защиту всего электрооборудования от импульсных скачков напряжения.

Принцип работы

Основным элементом УЗИП является варистор, который выполнен из специального проводника. Уникальность разработки заключается в способности варистора пропускать электроток при многократно возросшем напряжении. При возникновении импульса сопротивление варистора падает до сотых долей Ома. В результате этого происходит шунтирование нагрузки, преобразование и рассеивание поглощенного импульса в виде тепловой энергии (нагревание корпуса).

Важно! Проводящий элемент варистора теряет свои характеристики после двух-трех разрядов молнии. В большинстве моделей предусмотрено индикаторное окно, через которое можно визуально определить, является ли варистор работоспособным

Также в устройство защиты установлен предохранитель от сверхтоков

В большинстве моделей предусмотрено индикаторное окно, через которое можно визуально определить, является ли варистор работоспособным. Также в устройство защиты установлен предохранитель от сверхтоков.

Классификация

Нормативные акты предписывают установку трехуровневой защиты от импульсных перенапряжений. Для этого выпускаются и применяются УЗИП трех видов:

1. Класс B. Устройство этого типа устанавливается на ВРУ или ГРЩ и предназначено для выравнивания входящего потенциала при прямом попадании молнии или возникновении коммутационных перенапряжений. При воздушном вводе и наличии громоотвода установка этого типа УЗИП обязательна;
2. Класс C устанавливается на вводе в местах, где отсутствует вероятность прямого грозового разряда и при подземном вводном кабеле. Также такое устройство рекомендуется для подключения в качестве второго уровня защиты в жилых помещениях. В этом случае УЗИП обеспечивает защиту внутренней проводки, коммутационных соединений и розеточных групп от остаточного перенапряжения;
3. Класс D предназначен для монтажа во внутренних электрощитах или непосредственно перед потребителем (электроприбором). Выполняет функцию защиты потребителей от остаточного перенапряжения, прошедшего предыдущие ограничители.

Ограничители перенапряжения D класса отличаются компактными размерами и могут быть выполнены в различном исполнении. Часто их устанавливают в распределительных коробках или на отдельную розеточную группу, к которой подключены электронные приборы.

Наиболее популярными считаются ограничители серии ОПС1, которым отдают предпочтение профессиональные электромонтажники. Рассмотрим эти устройства более подробно.

Особенности защиты домашней электропроводки

Организация защиты от возникающего высокого напряжения – один из ключевых вопросов при прокладке электросети в жилом доме. Осуществляется она с помощью особых трансформаторов и фильтров сети. Во многих домах на этажных щитках устанавливаются автоматические выключатели, которые защищают от электротоков при коротком замыкании и временных перегрузок.

Когда возможна высокая нагрузка, все устройства, защищающие сети от повышенного напряжения, должны иметь приспособления для автоотключения и выключатели, реагирующие на изменения показателей тока. Как правило, самая надежная защита от подобных скачков ставится на входном силовом проводе, поскольку именно он испытывает наибольшее воздействие во время пиков нагрузки.

Схема защиты от перенапряжения домашней электросети бывает простой и многоуровневой. Простая – представлена в основном реле перенапряжения в этажных щитках, а многоступенчатая (комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т. е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Обратите внимание! Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе).

Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание.

Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

• при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;
• вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Каковы плюсы и минусы сетевых фильтров для всего дома?

Экологичность дома Каковы плюсы и минусы сетевых фильтров для всего дома?

Устойчивое развитие

8 апреля 2022 г.  | 34370 просмотров

5 минут чтения | Кейт Уилли

Взвешивая плюсы и минусы устройств защиты от перенапряжений для всего дома по сравнению с традиционными устройствами защиты от перенапряжений, многие люди сосредотачиваются на сильных и страшных ударах молнии. Это действительно происходит, и от них следует защищаться, но это еще не все.

На самом деле, в вашем доме ежегодно происходят десятки меньших скачков напряжения. Со временем эти мини-скачки могут повредить или разрушить дорогую электронику и бытовую технику. Например, однажды ваш двухлетний холодильник может просто перестать работать. Назовите это «смертью от тысячи порезов». К счастью, есть два проверенных временем способа остановить кровотечение.

1. Сетевой фильтр: Это устройство напоминает сетевой фильтр и защищает всю подключенную к нему электронику. Вы часто найдете устройства защиты от перенапряжений в домашних офисах или комнатах с критически важной электроникой. По отдельности они дешевле, чем альтернатива, и их проще установить, но экономика изменится, если вы в конечном итоге купите их несколько.
2. Устройство защиты от перенапряжений для всего дома : Это устройство устанавливается электриком в электрический щит дома и обеспечивает защиту всей электроники в доме. Это стоит дороже и требует профессионального труда, но со временем может обеспечить более надежную и экономичную защиту.

Плюсы и минусы сетевых фильтров для всего дома

Каковы плюсы и минусы сетевых фильтров для всего дома по сравнению с традиционными фильтрами? Другими словами, стоит ли использовать устройства защиты от перенапряжения для всего дома? Ответ зависит от ваших целей защиты от перенапряжений. В общем, для домов с большим количеством электроприборов, которые не могут быть защищены сетевыми фильтрами, ответ — да.

Но все гораздо сложнее. Вот три плюса и минуса, которые следует учитывать:

1. Pro: УЗИП для всего дома обеспечивают высокий уровень защиты от перенапряжений.
2. Con: Сетевые фильтры для всего дома стоят дороже, чем традиционные сетевые фильтры.
3. Pro: Устройства защиты от перенапряжения для всего дома обеспечивают больше спокойствия.

В этом сообщении блога я выделяю два плюса и один минус защиты всего дома от перенапряжений, чтобы помочь вам решить, подходит ли это вам.

Что такое сетевой фильтр для всего дома и как он работает?

Прежде чем мы взвесим все за и против, скажем, что представляет собой устройство защиты от перенапряжений для всего дома? Визуально это не так захватывающе — выглядит как серая коробка на стене рядом с электрощитом вашего дома. Но то, что делает с , довольно круто. Когда он обнаруживает неравномерность напряжения — от удара молнии до незначительного колебания дополнительного напряжения — это устройство начинает действовать. Он отводит избыточное напряжение в землю, прежде чем оно достигнет электроники вашего дома, защищая ее от повреждающих всплесков.

В отличие от сетевых фильтров, которые вы можете начать использовать прямо из коробки, для установки сетевых фильтров для всего дома обычно требуется лицензированный электрик.

Теперь давайте рассмотрим плюсы и минусы сетевых фильтров для всего дома.

1. Преимущества: защита всего дома от перенапряжения обеспечивает высокий уровень защиты от перенапряжения.

По данным NEMA, до 80 процентов всех перенапряжений возникают внутри здания. Как правило, они довольно небольшие и возникают в результате ослабления проводов, неисправных приборов, статического электричества, переключения нагрузки или даже при включении фена или блока переменного тока. Со временем эти, казалось бы, незначительные скачки напряжения могут повредить и тем самым сократить срок службы электроники.

Хотя и относительно редко, но также случаются сильные перенапряжения, такие как удары молнии или скачки напряжения в коммунальной сети, которые вызывают немедленный крупномасштабный ущерб электронике и вашему дому.

Событие с сильным перенапряжением также может вызвать пожар, подвергая риску всех, кто находится в доме.

Большинство устройств защиты от перенапряжений обеспечивают только защиту от перенапряжений низкого уровня, то есть они могут помочь при частых небольших перенапряжениях, но неэффективны в ситуации с сильными перенапряжениями. С другой стороны, устройства защиты от перенапряжений для всего дома эффективно снижают оба вида скачков напряжения.

Если вы живете в месте с частыми сильными ураганами или перебоями в электроснабжении, устройства защиты от перенапряжений для всего дома обеспечат высочайший уровень защиты всего и всех под вашей крышей. Но они будут стоить дороже, и это подводит нас ко второму соображению.

2. Против: Сетевые фильтры для всего дома стоят дороже.

Как объяснялось ранее, устройства защиты от перенапряжения обеспечивают защиту только на уровне устройства, тогда как устройства защиты всего дома защищают всю подключенную электронику в доме.

Если вы беспокоитесь только о защите определенных устройств — например, домашнего компьютера или телевизора — тогда, скорее всего, будет достаточно сетевого фильтра, поскольку он обеспечит необходимую защиту для этого конкретного электронного устройства. Кроме того, поскольку они буквально «подключи и работай», сетевые фильтры не требуют платы за установку. В среднем вы можете рассчитывать заплатить от 15 до 50 долларов за каждое устройство защиты от перенапряжения — и помните, что стоит инвестировать в качественный удлинитель.

Но учтите, что в сегодняшнюю эпоху подключений вам, вероятно, придется покупать больше одной из этих полосок. Ваш домашний офис нуждается в нем. Ваш развлекательный центр нуждается в нем. Ваш телевизор в спальне тоже. Внезапно вы собираетесь потратить более 100 долларов, и тогда возникает вопрос, может быть, стоит инвестировать больше в сетевой фильтр для всего дома. Покупка и установка сетевого фильтра для всего дома будет стоить от 200 до 700 долларов.

Кроме того, сетевые фильтры не защитят большую часть электроники, которая напрямую подключена к вашей электрической панели. Часто это самая дорогая электроника в вашем доме: системы отопления, вентиляции и кондиционирования воздуха, электрические плиты, духовки, вытяжки, стиральные машины и сушилки — сумма которых может достигать пятизначных цифр. Если вы хотите защитить их, вам понадобится защита от перенапряжения всего дома. Имейте в виду, что все больше бытовой техники становится «умной» и подключаемой, а это означает, что она, вероятно, стоит больше, чем в прошлые годы. Одно сильное всплеск может разрушить электронику стоимостью в десятки тысяч долларов.

3. Плюсы: Сетевые фильтры для всего дома обеспечивают душевное спокойствие.

Последний фактор, который следует учитывать при взвешивании плюсов и минусов защиты от перенапряжений для всего дома по сравнению с традиционными устройствами защиты от перенапряжений, касается не долларов и центов, а человеческого, эмоционального уровня. Кто-то из нас беспокойный, а кто-то нет. Некоторые из нас готовы жить с большим риском.

Какова ваша терпимость к риску? Нравится ли вам ощущение, что вы застрахованы от больших рисков? Это вопросы, на которые можете ответить только вы.

В этом коротком видео показано, что происходит после крупного скачка напряжения. Это даст вам представление о том, как выглядит риск.

Итог: стоит ли использовать устройства защиты от перенапряжения для всего дома?

Итак, стоит ли использовать сетевой фильтр для всего дома? В общем, они есть. Если учесть, что вероятность повреждения оборудования может превышать 10 000 долларов США, это оправдывает среднюю стоимость в диапазоне от 200 до 700 долларов США за устройство защиты от перенапряжения всего дома и его установку.

В то время, когда наши дома оснащены все более умной, но чувствительной электроникой, которую невозможно защитить с помощью простых сетевых фильтров, растет потребность в сетевых фильтрах для всего дома. Сможете ли вы обойтись полосовыми фильтрами защиты от перенапряжения и отказаться от дополнительного спокойствия, решать вам.

Чтобы узнать больше о том, как работают устройства защиты от перенапряжения для всего дома и подходят ли они вам, перейдите по этой ссылке, чтобы найти образовательные ресурсы.

Теги: сетевой фильтр для дома, сетевой фильтр для дома, квадрат d

Требуется ли установка сетевого фильтра для всего дома?

Скачки напряжения существовали всегда, но потребность в эффективной установке устройства защиты от перенапряжения во всем доме больше, чем когда-либо. Знаете ли вы, что некоторые из самых сильных скачков напряжения происходят из вашего собственного дома в Цинциннати? Это не всегда грозы или другая внешняя активность. Скачок напряжения возникает, когда напряжение превышает нормальный поток электричества.

Всплески отличаются от скачков напряжения тем, что непрерывное повышение напряжения длится более нескольких секунд. Неожиданные скачки напряжения могут иметь разрушительные последствия, поэтому предотвращение скачков напряжения жизненно важно для безопасности вашей семьи и дома.

При рассмотрении вариантов модернизации электропроводки в вашем доме важным вопросом является адекватное подавление скачков напряжения. Недорогие сменные ограничители перенапряжения обеспечивают некоторую защиту. Тем не менее, отдельные ограничители лучше всего работают в качестве второго уровня защиты после установки ограничителя перенапряжения во всем доме.

Причина в том, что в нашем доме сейчас больше электронных устройств, чем когда-либо, и эти устройства обычно содержат схемы и микропроцессоры, очень чувствительные к колебаниям напряжения. Скачки напряжения — это кратковременные скачки напряжения, которые обычно длятся всего несколько миллионных долей секунды, но могут необратимо повредить уязвимую электронику.

Скачки могут возникать из-за таких источников, как удары молнии или скачки напряжения из-за массовых событий в сети. Типичным примером является восстановление нормального питания после отключения электроэнергии.

Скачки напряжения также возникают исключительно в помещении, когда включается большой прибор, потребляющий большую силу тока, или возникает неисправность, например короткое замыкание. Эффективная технология домашней защиты от перенапряжений требует двухуровневого подхода.

Мы рассмотрим причины, по которым домовладельцы испытывают скачки напряжения и на что они влияют. В этом блоге также рассказывается о преимуществах защиты всего дома от перенапряжения и о том, почему она становится все более необходимой.

Что вызывает скачки напряжения во всем доме?

• Перенапряжения в сети
• Удары молнии
• Неисправная или старая проводка
• Короткие замыкания и срабатывание автоматических выключателей
• Нормальная работа приборов и бытового оборудования

Скачки напряжения в сети

Когда у коммунальной компании возникают проблемы с трансформаторами или линиями, клиенты часто испытывают скачки напряжения. То же самое верно, если сильный ветер, ледяной шторм, животные, упавшие деревья или автомобильные столкновения нарушают работу линий электропередач.

Удары молнии, поражающие дома, линии электропередач или землю рядом с инженерными коммуникациями

Удары молнии из облака в землю в нескольких милях от вашего дома могут нанести ущерб. Удары молнии представляют серьезную угрозу для дорогостоящих электрических компонентов.

На самом деле молния является наиболее частой причиной выхода из строя центральных кондиционеров, требующих замены всего блока. Молния не обязательно должна напрямую ударить в ваш дом, чтобы нанести ущерб.

Ближайший удар может вызвать сильный скачок напряжения в линиях электропередач и в домашних сетях. Одних только сменных подавителей часто недостаточно для защиты от скачков напряжения, вызванных молнией.

Неисправная или старая проводка

Электрики обычно находят старые дома с устаревшей или плохой проводкой, замечают скачки электрического тока и повреждение приборов.

Короткое замыкание и срабатывание автоматических выключателей

Короткое замыкание в электрической системе и срабатывание автоматических выключателей могут привести к скачку напряжения. Когда это происходит, вам может понадобиться электрик, чтобы заменить электропроводку в вашем доме или установить новую коробку выключателя.

Нормальная эксплуатация приборов и бытового оборудования

Обычное электрооборудование, используемое в быту, чаще всего является причиной скачков напряжения. Мощные приборы, которые периодически включаются и выключаются, являются одной из основных причин скачков напряжения. Примеры включают системы HVAC, стиральные машины, холодильники и насосы.

Скачки напряжения внутри и снаружи

Большинство людей думают о скачках напряжения снаружи дома, как об ударе молнии. Но большинство всплесков — до 80 процентов — на самом деле исходят из вашего дома. Они известны как «переключающие» выбросы.

Подумайте об основных системах вашего дома, которые включаются и выключаются. Кондиционер или тепловой насос являются хорошим примером. Каждый раз, когда он включается, он потребляет большое количество энергии. Когда он отключается, потребность в энергии исчезает. Там постоянный всплеск и выброс.

Езда на велосипеде вызывает небольшие скачки напряжения в течение дня. Они не наносят мгновенного ущерба, как удар молнии, но увеличивают кумулятивный ущерб чувствительной электронике, что сокращает срок службы телевизоров, микроволновых печей, компонентов домашнего кинотеатра, нагревателей для бассейнов и интеллектуальных приборов.

Другие внешние источники скачков напряжения также требуют защиты на главном электрическом щите. К ним относятся всплески напряжения, которые часто возникают при восстановлении электропитания после отключения электроэнергии, а также скачки напряжения из-за обрыва линий электропередач во время грозы.

Действительно ли работают устройства защиты от перенапряжения для всего дома?

Да! Подавитель для всего дома мгновенно блокирует попадание перенапряжения в домашние цепи, обеспечивая комплексную защиту от молнии. Отдельные подключаемые подавители не могут защитить электронику, которая не подключена, а вместо этого жестко подключена.

Многие дорогие электрические устройства, в том числе крупная бытовая техника, такая как плиты, стиральные и посудомоечные машины, а также устройства для открывания гаражных ворот и климатическое оборудование, жестко подключены непосредственно к электрическим цепям вашего дома.

Системы безопасности, спринклерные системы и наружное освещение также являются проводными. Только подавитель для всего дома, защищающий все цепи от скачков напряжения извне, защищает проводные устройства.

Типы устройств защиты от перенапряжения: Защита входа для обслуживания

Это устройства защиты от перенапряжения для всего дома, устанавливаемые профессиональным электриком на главном электрощите или на счетчике. Они постоянно контролируют поступающую электроэнергию, чтобы защитить устройства в вашем доме от скачков напряжения в сети.

Сегодня устройство защиты входов в сервисы обычно включает соединения для телефонных линий, кабельного телевидения и интернет-маршрутизаторов, а также для защиты от перенапряжений, использующих их в качестве проводников.

Устройство защиты от перенапряжений для всего дома, установленное квалифицированным профессиональным электриком на главном электрощите, постоянно «вынюхивает» поступающую электроэнергию, прежде чем она попадет в бытовые цепи. Если он обнаруживает перенапряжение, подавитель автоматически отводит опасно высокое напряжение на землю вместо того, чтобы позволить ему войти в цепи дома. Это устройство защищает ваш дом до 40 000 ампер.

Типы устройств защиты от перенапряжения: Защита точки использования

Это знакомые сменные фильтры, используемые для защиты отдельных устройств, таких как домашние развлекательные технологии, компьютеры и сетевое оборудование, такое как маршрутизаторы. Ограничитель перенапряжения в точке использования защищает только одно подключенное к нему устройство и не обеспечивает защиты других устройств в доме.

Съемные устройства защиты от перенапряжений должны:

• Иметь рейтинг Underwriter’s Laboratories
• Имеют значение зажима 400 вольт или менее
• Поглощение 600 Дж и более
• Защитить все входящие линии
• Наличие световых индикаторов, показывающих, работает ли он.

Лучший случай? Получите оба

Для комплексной защиты от перенапряжения используйте оба типа устройств защиты от перенапряжения. Хотя защита служебного входа защищает питание сети, она не защищает от колебаний внутри дома. Для этого также используйте версии плагинов.

С другой стороны, плагины сами по себе не рассчитаны на защиту от сильных перенапряжений от внешних источников, таких как молния или перепады напряжения в сети, поэтому также необходимы защитные входы для сервисов.

Стоит ли защищать весь дом от перенапряжения?

В вашем доме есть хрупкая электроника и сложная бытовая техника? Эта электроника уязвима для электрических скачков.

По данным Института страховой информации, в 2018 году количество страховых случаев, вызванных ударами молнии, снизилось. Средняя стоимость одного страхового случая резко возросла, что является частью трехлетней тенденции. Предполагается, что увеличение с 2016 года основано на количестве электроники, устройств и приложений для умного дома, используемых в домах США.

В 2018 году страховщики выплатили более 900 миллионов долларов по молниеносным претензиям почти 78 000 страхователей. Как минимум, скачки напряжения повреждают домашнюю электронику, технику и проводные услуги, такие как системы безопасности.

Без надлежащей защиты от перенапряжения скачок напряжения может даже вызвать пожар. Уменьшите эту опасность, установив устройство защиты от перенапряжений во всем доме. Из-за риска поражения электрическим током и необходимости использования различных устройств защиты от перенапряжения для линий связи лучше всего нанять профессионала для установки сетевого фильтра в вашем доме.

Покрывает ли страховка домовладельцев ущерб от скачков напряжения?

По данным Института страховой информации, некоторые полисы домовладельцев покрывают ущерб от скачков напряжения, когда молния попадает прямо в ваш дом. Кроме того, большинство полисов включают защиту от случайного или внезапного повреждения техногенными источниками.

Однако в деталях часто указываются исключения для важных электронных компонентов, таких как транзисторы и лампы. Обязательно проверьте свою политику для душевного спокойствия.

Мы также рекомендуем провести инвентаризацию бытовой техники и электроники в вашем доме. Это помогает определить необходимый уровень защиты от перенапряжений и страхового покрытия.

Позвоните в Apollo Home, чтобы заказать установку сетевого фильтра для всего дома

Мы готовы поделиться своим опытом в области электрики, сантехники и ОВКВ. За более чем 100 лет мы многому научились и с удовольствием используем это, чтобы помочь вам.

Щелкните здесь, чтобы запланировать техническое обслуживание, ремонт или установку электрооборудования

Наши дружелюбные электрики имеют лицензию, страховку и проверены для вашего спокойствия. Они проходят постоянное сертифицированное обучение по различным видам ремонта и обслуживания электрооборудования. Наши электрики устанавливают видеодомофоны, устройства для умного дома, потолочные вентиляторы, осветительные приборы, новые розетки, GFCI и многое другое.
