Перенапряжение — это аварийный режим работы питающей сети, проявляющийся повышением напряжения у одних жильцов дома до 360–380 вольт и понижением к 40–80 вольтам у их соседей.

При повышенном напряжении:

• моментально выходят из строя компьютеры, телевизоры, электронные часы, аудиотехника;
• загораются ярко лампочки в светильниках и люстрах, вскоре перегорают, иногда со взрывом;
• начинает гудеть холодильник, микроволновая печь, стиральная машина, затем из них идет дым.

При пониженном напряжении:

• гаснет компьютер, телевизор;
• не нагревает микроволновая печь, лишь медленно вращает тарелку;
• не реагирует на кнопки, не останавливается стиральная машина;
• компрессор холодильника запускается тяжело, и со временем ломается.

Причины перенапряжения

1. Обрыв нулевого провода. Во многих жилых домах электрощиты, вводно-распределительные устройства (ВРУ), трансформаторные понижающие подстанции (ТПП) находятся в заброшенном состоянии. Чаще всего из-за отсутствия обслуживающего персонала или халатности электрика.

В случае обрыва нуля, ток рассогласования ищет дорогу с наименьшим сопротивлением. На фазе, к которой подключено больше всего электроприборов, и самых мощных, будет наивысшее напряжение, до 380 вольт. На ненагруженной фазе будет низкое напряжение в 40-80 вольт или ничего.

Нулевой провод может отгореть во ВРУ либо на первом этаже подъезда. В первом случае перенапряжение пойдет по всему дому, во втором — пострадают жители одного подъезда. Перенапряжение происходит от места обрыва нулевого провода.

2. Перегрузка на фазе. Когда ваш сосед включит электрообогреватель, циркуляционную пилу и сварочный аппарат в придачу, то вы наверняка заметите посадку напряжения у себя.

3. Молния, вернее грозовые разряды вблизи линий электропередач (ЛЭП). Если ваш дом или ТПП не оборудованы устройствами защиты от импульсных перенапряжений (УЗИП), тогда вытягивайте все электроприборы из розетки во время грозы. В качестве УЗИП на ТПП применяются разрядники, а дома, в отдельном щитке, ставятся мощные варисторы.

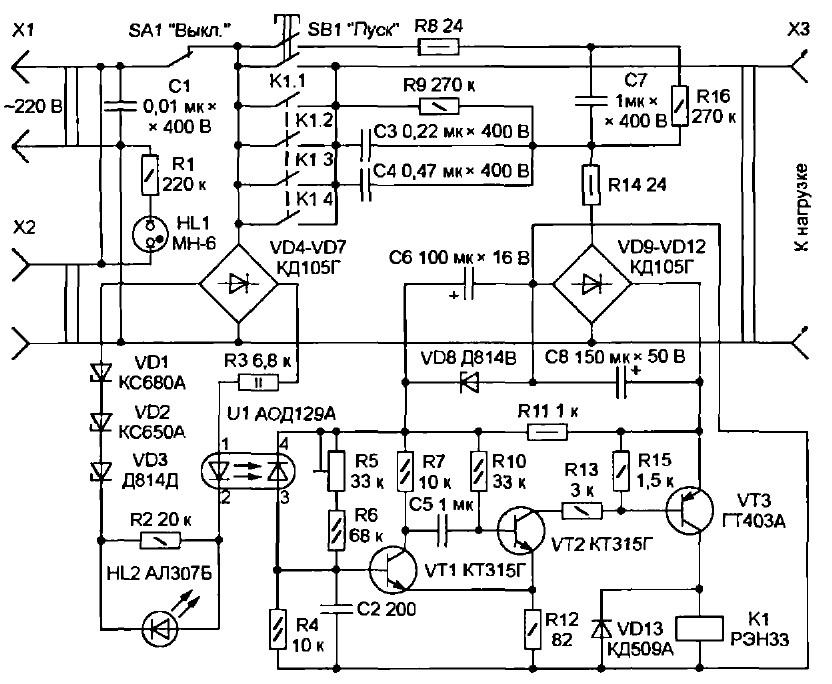

Защита от перенапряжения

1. Проведение планово-предупредительных ремонтов (ППР) электротехническим обслуживающим персоналом.
2. Установка стабилизатора напряжения в доме. Стабилизаторы стоят дорого, около 500 долларов. Для квартиры необходим прибор мощностью от 3 до 6 кВт.
3. Источник бесперебойного питания (ИБП) для компьютера. Такой прибор тоже стоит дорого.
4. Реле контроля напряжения — небольшой прибор, устанавливаемый на DIN-рейку.
5. Подключение датчика превышения напряжения (ДПН) параллельно к УЗО (устройству защитного отключения). ДПН — устройство, специально созданное для защиты при повышении напряжения, дает команду УЗО на отсекание электропитания.

Согласно ПУЭ и подобной нормативной документации энергоснабжающая организация несет ответственность за стабильность напряжения, но в 99 случаях из 100 вы не получите компенсации за утраченные электроприборы. Сложно доказать вину электриков в случившейся аварии, ведь причиной перенапряжения может быть человеческий фактор (подключение самодельного сварочного) или форс-мажор (удар молнии). Лучше уже купить и постановить приборы защиты от перенапряжения.

Понравилась статья? Поделиться с друзьями:

10 лучших устройств защиты от перенапряжения для домашних кинотеатров

Список 10 лучших устройств защиты от перенапряжения

1 Система управления питанием домашнего кинотеатра Panamax M8-AV-PRO на 8 розеток

ЗА

МИНУСЫ

2 Устройство защиты от перенапряжения Belkin на 12 розеток с шарнирным соединением.

ЗА

МИНУСЫ

3 Интеллектуальный сетевой фильтр на 6 розеток APC PH6U4X32W (3 интеллектуальных розетки)

ЗА

МИНУСЫ

4 Устройство защиты от перенапряжения APC на 11 розеток с защитой телефона, сети Ethernet и коаксиального кабеля

ЗА

МИНУСЫ

5 HOLSEM Блок питания для защиты от перенапряжений на 12 розеток с 3 портами для зарядки Smart USB

ЗА

МИНУСЫ

6 Башня для защиты от перенапряжения на 14 розеток Costech с 4 портами для зарядки USB.

ЗА

МИНУСЫ

7 Pyle 19 розеток 1U 19 “стоечный БРП (PCO860)

ЗА

МИНУСЫ

8 стабилизатор питания APC h25BLK на 12 розеток типа H для монтажа в стойку

ЗА

МИНУСЫ

9 CyberPower CPS1215RMS Сетевой фильтр.

ЗА

МИНУСЫ

10 8-розеточный стабилизатор напряжения и сетевой фильтр Furman M-8X2 Merit Series.

МИНУСЫ

Приступайте к работе – купите сетевой фильтр для домашнего кинотеатра

Связанные вопросы

Когда дело доходит до источника питания для системы домашнего кинотеатра, есть правильный и неправильный способ сделать это. Неправильный путь? Множество базовых удлинителей и беспорядок из шнуров. Правильный путь? Единый сетевой фильтр, обеспечивающий питание и защиту всего оборудования вашего домашнего кинотеатра.

Сетевой фильтр – жизненно важный компонент любого домашнего кинотеатра. Это способ номер один защитить оборудование домашнего кинотеатра. От телевизора до приставки кабельного телевидения, маршрутизатора Wi-Fi, динамиков и всего остального – в домашних кинотеатрах есть много оборудования, которое требует питания и защиты. Даже освещение вашего домашнего кинотеатра может использовать защиту.

Ниже представлены 10 наших лучших устройств защиты от перенапряжения! Прочтите больше, чтобы узнать больше о каждом сетевом фильтре и почему мы его рекомендуем.

Список 10 лучших устройств защиты от перенапряжения

• Panamax M8-AV-PRO 8-Outlet
• Belkin BP112230-08 Заглушка, 12 выходов, 4320 Дж
• APC PH6U4X32W Smart, 6 розеток, 2160 Дж
• APC P11VNT3, 11 розеток, 3020 Дж
• Holsem X12, 12 розеток, 4000 Дж
• Costech 14 розеток 2500 Вт
• Pyle PCO860 19-розеточный блок питания высотой 1U для монтажа в стойку
• APC h25BLK, 12 розеток, тип H, установка в стойку
• CyberPower CPS1215RMS, 12 розеток, 1800 Дж, 1U, для монтажа в стойку
• Фурман М-8X2 8-розетка с Мощность Conditionin г

Стандартный удлинитель, идентифицирующий себя как сетевой фильтр, не сможет должным образом противостоять реальной угрозе для вашего оборудования. Настоящие устройства защиты от перенапряжения – это распределительные устройства с несколькими розетками, которые защищают подключенные устройства от скачков напряжения или скачков напряжения, например молнии.

Лучшие сетевые фильтры обнаруживают, останавливают и перенаправляют большой скачок напряжения (скачок), направляя его на линию заземления и защищая ваше оборудование от повреждений.

Если вы все еще не можете использовать свои базовые сетевые фильтры и сетевые фильтры, вам повезло, потому что на рынке есть несколько удивительных устройств защиты от перенапряжения, предназначенных для домашних кинотеатров. В наши дни устройства защиты от перенапряжения для домашнего кинотеатра имеют интуитивно понятный дизайн и предоставляют множество розеток и типов розеток для удовлетворения любых ваших потребностей, выдерживая при этом безумное напряжение.

Попрощайтесь со своими старыми удлинителями, потому что, увидев эти лучшие устройства защиты от перенапряжения для домашнего кинотеатра, вы окажетесь на пути к недавно организованной и надежно защищенной системе домашнего кинотеатра.

1 Система управления питанием домашнего кинотеатра Panamax M8-AV-PRO на 8 розеток

Примечание: это не M8-AV-Pro. Это более старая модель на ступеньку ниже модели Pro. Однако они выглядят почти одинаково, за исключением разницы в цвете.

ЗА

Panamax M8-AV-Pro (на Amazon) выходит лучший вариант выбора, когда дело доходит до устройств защиты от перенапряжений. Я лично использую эту модель Panamax и M8-AV уже много лет.

У нас никогда не было проблем с ними, и они много лет защищают наше оборудование. Это устройство содержит 8 розеток, 2 COAX и телефон / LAN. Все они имеют превосходную фильтрацию и защиту от перенапряжения.

Panamax M8-AV-Pro включает стандартную защиту от перенапряжения, EMI / RFI и фильтрацию сильноточного шума, а также пожизненную ограниченную гарантию! Пожизненная гарантия включает в себя «Политику защиты подключенного оборудования Panamax Surge Protector Limited», которая покроет до 5 000 000 долларов в случае повреждения любого оборудования, поврежденного сетью переменного тока, кабелем, телефоном или ударом молнии. Это, безусловно, одна из лучших гарантий в отношении защиты от перенапряжения!

МИНУСЫ

Это устройство является самым дорогим из 4 различных моделей, предназначенных для домашнего кинотеатра и домашнего офиса, однако, это все еще очень разумная цена. На этом сетевом фильтре нет USB-портов. Помимо более высокой цены и отсутствия портов USB, у этого устройства не так много минусов. Он прослужит долгие годы и будет работать по назначению.

2 Устройство защиты от перенапряжения Belkin на 12 розеток с шарнирным соединением.

ЗА

Устройство защиты от перенапряжения на 12 розеток с поворотной вилкой Belkin (на Amazon) – отличная покупка по цене чуть менее 30 долларов. Всего в нем 12 розеток, в том числе восемь вращающихся розеток для эффективного подключения больших шнуров и адаптеров питания. Он включает в себя коаксиальную розетку входа / выхода и подключения к сети Ethernet для защиты вашего телефона, факса, кабельного телевидения и спутника.

Устройство защиты от перенапряжения для удлинителя с поворотной вилкой Belkin на 12 розеток может быть надежным для защиты вашего оборудования с номинальной мощностью 4320 Дж и входным напряжением 125 В. Он также снижает электромагнитные помехи (EMI) и радиочастотные помехи (RFI), чтобы блокировать нежелательные линейные помехи.

Он поставляется с 8-футовым сверхмощным шнуром питания 14 калибра и доступен для настенного монтажа. Кроме того, на него распространяется пожизненная гарантия Belkin и гарантия на подключенное оборудование на сумму 300 000 долларов.

МИНУСЫ

Хотя устройство защиты от перенапряжения Belkin с 12-розеткой и поворотной вилкой является отличным вариантом для устройства защиты от перенапряжения для домашнего кинотеатра, у него есть несколько недостатков. Он не имеет разъемов USB для зарядки телефона.

Кроме того, некоторые пользователи сообщали о проблемах с защитой от штормов и о проблемах с соблюдением Belkin своей пожизненной гарантии.

3 Интеллектуальный сетевой фильтр на 6 розеток APC PH6U4X32W (3 интеллектуальных розетки)

ЗА

APC PH6U4X32W 6-розетка протектор умный всплеск (на Amazon) является один из лучших умных устройств защиты от перенапряжений там! 3 розетки и 2 порта USB управляются через Alexa или через приложение APC Home. Все розетки и USB-портывсплескзащищен классом энергии 2160 Дж. Для использования интеллектуальных функций этого устройства не требуется концентратора, поскольку оно подключается к существующему соединению Wi-Fi.

Максимальный ток, поддерживаемый данным устройством, составляет 15 ампер. Общая мощность для всех USB-портов составляет 4,8 А. На этот сетевой фильтр APC также распространяется пожизненная гарантия и политика защиты подключенного оборудования стоимостью 150 000 долларов. Шнур питания длиной 6 футов также имеет настенную розетку под углом 90 градусов для экономии места.

МИНУСЫ

К сожалению, не все 6 розеток имеют интеллектуальную поддержку. Умная функциональность в настоящее время не работает с Google Home или IFTTT, однако они планируют добавить эту функцию в будущем.

4 Устройство защиты от перенапряжения APC на 11 розеток с защитой телефона, сети Ethernet и коаксиального кабеля

ЗА

Устройство защиты от перенапряжения APC 11-Outlet (на Amazon) – отличная покупка по цене чуть более 30 долларов, так как в настоящее время он продается через Amazon. Он имеет 11 розеток, шесть из которых разделены на блоки для больших адаптеров. Он также включает коаксиальные и Ethernet-соединения для защиты телефона, факса и сети. Устройство защиты от перенапряжения APC на 11 розеток оснащено шнуром длиной 8 футов с поворотом на 180 градусов и угловой вилкой.

APC – это проверенный бренд оборудования для домашних кинотеатров, и этот сетевой фильтр APC с 11 розетками обеспечивает защиту оборудования с энергией 3020 джоулей. Он также поставляется с Политикой защиты оборудования на сумму 100 000 долларов США.

МИНУСЫ

Несмотря на то, что устройство защиты от перенапряжения APC с 11 розетками имеет большую ценность, оно не имеет USB-розеток и функций стабилизации питания. Кроме того, пользователи сообщали о плохих сетевых соединениях при подключении своего Интернета к розеткам Ethernet устройства защиты от перенапряжения APC 11-Outlet.

Один пользователь сообщает, что у него есть только 10/100 сквозной передачи, что снижает его потенциал на 10%, в то время как другой пользователь сообщил, что соединение не было доступно после плагина.

5 HOLSEM Блок питания для защиты от перенапряжений на 12 розеток с 3 портами для зарядки Smart USB

ЗА

HOLSEM 12-выход грозозащита Power Strip (на Amazon) является еще большой покупкой чуть более $ 30. Имеет 12 розеток. Шесть из них широко разнесены для подключения больших шнуров и адаптеров питания. Он имеет два USB-порта для зарядки с технологией Smart IC (5 В / 3,1 А) и один дополнительный стандартный USB-порт для зарядки. Он имеет 6-футовый сверхмощный удлинитель и четыре монтажных паза для легкого настенного монтажа.

Удлинитель HOLSEM с 12 розетками для защиты от перенапряжений имеет номинальную энергию 4000 Дж и изготовлен из огнестойкого материала, способного выдерживать 1380. Его технические параметры: 15 А / 60 Гц, номинальная мощность 1875 Вт.

Он также оснащен защитой от перегрузки, которая включает переключатель перегрузки с двойным разрывом. Гарантия на этот сетевой фильтр HOLSEM на 12 розеток составляет 24 месяца, и предоставляется пожизненная техническая поддержка.

МИНУСЫ

Сообщается, что сигнальная лампа активации мала и не видна через всю комнату. Некоторые пользователи сообщают, что переключатель включения / выключения ослаблен, но HOLSEM утверждает, что он был разработан именно таким образом.

Удлинитель питания HOLSEM с 12 розетками для защиты от перенапряжения также не обеспечивает возможности регулирования мощности. Наконец, розетки кажутся хорошо разнесенными, но сам удлинитель довольно узкий, что может помешать вам использовать все его розетки.

ЗА

Башня для защиты от перенапряжений Costech на 14 розеток с 4 портами для зарядки USB – это хорошо продуманный и недорогой сетевой фильтр, который стоит чуть менее 30 долларов. Башня имеет очень красивую конструкцию, она может стоять как вертикально, так и закрепляться за ручку наверху. Его ручка также позволяет легко переносить.

Имеется 14 розеток, обеспечивающих идеальное расстояние между кабелями, и четыре порта USB. Он изготовлен из высококачественного, надежного и долговечного огнестойкого АБС и ПВХ и оснащен встроенным интеллектуальным устройством защиты от перегрузки.

Он имеет медный сердечник мощностью 2500 Вт, а также выдвижной 6-футовый кабель. Он также прошел сертификаты CE и FCC.

МИНУСЫ

Башня для защиты от перенапряжения Costech на 14 розеток с 4 портами для зарядки USB может быть стильной и вместительной для всех ваших плагинов, но она не обеспечивает возможности стабилизации питания. Также нет коаксиальных или сетевых подключений.

7 Pyle 19 розеток 1U 19 “стоечный БРП (PCO860)

ЗА

Пайл 19-розетка 1U 19″ стоечный PDU (PCO860) (на Amazon) регулярно по цене чуть менее $ 100, но в настоящее время в продаже на Amazon за чуть более $ 75. Он имеет высоту для монтажа в стойку 1U и впечатляющие 19 розеток. Эти розетки включают в себя 16 гибких сетевых розеток, обращенных назад, а также три широко разнесенных розетки на передней панели.

Стойка БРП Pyle 19 розеток 1U 19 дюймов (PCO860) также включает в себя один USB-порт для зарядки и встроенный 15-амперный автоматический выключатель, предотвращающий опасные перегрузки цепи. Он имеет 15-футовый кабель питания и рабочее напряжение 110/240 В, что позволяет оптимизировать и надежно распределять мощность переменного тока.

МИНУСЫ

Хотя стоечный БРП Pyle с 19 розетками 1U 19 дюймов (PCO860) является очень впечатляющим устройством защиты от перенапряжений / стабилизатором питания, у него есть несколько недостатков. У него нет подключений Ethernet или коаксиальных подключений. Это также более чем вдвое превышает стоимость других надежных устройств защиты от перенапряжения.

8 стабилизатор питания APC h25BLK на 12 розеток типа H для монтажа в стойку

ЗА

APC h25BLK 12-выход H-Тип монтаж в стойке Мощность кондиционер (на Amazon) является высоким классом мощности кондиционера / грозозащита комб из надежного бренда домашнего кинотеатра оборудования. Он имеет 12 хорошо разнесенных розеток, а также защиту кабеля / модема и спутника / антенны. Он также имеет подключения кабеля Ethernet.

В качестве стабилизатора питания он защищает от электрических помех и повреждений, возникающих при переходных процессах питания. Он также имеет встроенный автоматический выключатель и может быть установлен.

МИНУСЫ

Стабилизатор питания APC h25BLK с 12 розетками для монтажа в стойку H-типа получил высокие оценки клиентов, но по высокой цене. Он также не имеет выходов USB.

9 CyberPower CPS1215RMS Сетевой фильтр.

ЗА

CyberPower CPS121RMS грозозащита (на Amazon) является 12/15 Rackbar ™ Устройства защиты от перенапряжений с 12 точек, что сидит по достойной цене чуть менее $ 50. Есть шесть выходов спереди и шесть выходов сзади, и на задних шести выходах большое расстояние. Он имеет 15-футовый шнур питания с лотком для удержания шнура и металлический корпус промышленного уровня.

Устройство защиты от перенапряжений CyberPower CPS121RMS включает в себя шумовой фильтр EMI / RFI, а также различные варианты монтажа в стойку на высоте 1U. Он обеспечивает защиту 1800 джоулей и имеет трехлетнюю гарантию.

МИНУСЫ

Хотя CyberPower CPS121RMS Surge Protector стоит по приличной цене за свои возможности, он не включает коаксиальных подключений или розеток Ethernet. Он также имеет гораздо более низкий рейтинг джоулей, чем большинство других устройств защиты от перенапряжения на рынке.

10 8-розеточный стабилизатор напряжения и сетевой фильтр Furman M-8X2 Merit Series.

ЗА

Furman M-8X2 Merit Series 8-выход стабилизированного электропитания и Surge Protector (на Amazon) является хорошо по цене мощности кондиционера и грозозащита комбо чуть менее $ 60. Всего девять торговых точек. Он имеет восемь розеток на задней панели, три из которых имеют большое расстояние между ними. Он также имеет одну удобную розетку на передней панели.

Стабилизатор напряжения и защита от перенапряжения Furman M-8X2 Merit Series с 8 розетками имеет рейтинг фильтрации более 23 дБ, от 200 кГц до 10 МГц, отфильтровывая радиопомехи / электромагнитные помехи для более чистого звука без хлопков и потрескивания. Он также имеет номинал 15 ампер с автоматическим выключателем.

МИНУСЫ

8-розеточный стабилизатор питания и устройство защиты от перенапряжения Furman M-8X2 Merit Series – это отличный дуэт стабилизаторов питания / устройств защиты от перенапряжения от надежного производителя домашних кинотеатров, но у него меньше розеток, чем может потребоваться многим домашним кинотеатрам.

Он предназначен только для небольшого домашнего кинотеатра, и те, у кого есть более крупные системы домашнего кинотеатра, будут вынуждены покупать еще один сетевой фильтр для остального оборудования. Он также не имеет розеток USB, Ethernet или коаксиальных кабелей.

Приступайте к работе – купите сетевой фильтр для домашнего кинотеатра

Когда вы будете готовы приобрести мощный сетевой фильтр для домашнего кинотеатра, убедитесь, что он отвечает всем вашим текущим потребностям, а также любым потребностям, которые, по вашему мнению, у вас могут возникнуть в будущем. Доступно так много вариантов, поэтому важно убедиться, что вы найдете тот, который прослужит долго.

Начните с перечисления всего необходимого оборудования, и вы на пути к более организованной и хорошо защищенной системе электропитания домашнего кинотеатра. Например, вы захотите проверить количество необходимых вам розеток и обязательно рассмотрите различные типы вилок, которые у вас есть. Если у вас много адаптеров и громоздких шнуров, убедитесь, что в вашем сетевом фильтре есть вращающиеся розетки или достаточно места между плагинами.

Убедитесь, что сетевой фильтр совместим со всеми вашими устройствами по потребляемой энергии и потребляемой мощности, и, если вам нужно, проконсультируйтесь со специалистом, чтобы убедиться, что вы покупаете подходящий для вашего домашнего кинотеатра.

Связанные вопросы

Стоит ли покупать универсальный кондиционер и сетевой фильтр? Хотя универсальные устройства защиты от перенапряжения / стабилизатора питания обычно имеют более высокую цену, чем обычные сетевые фильтры для домашнего кинотеатра, они определенно стоит потраченных денег, если у вас есть дорогостоящее оборудование в системе домашнего кинотеатра. Кондиционер мощности отфильтровывает «грязную» власть и держит ваш дорогой безопасного оборудования, эффективно функционировать, и прочный в течение длительного времени.

Есть ли причина не покупать сетевой фильтр для домашнего кинотеатра? Нет. Высококачественный сетевой фильтр – это способ номер один защитить любое оборудование домашнего кинотеатра от повреждений (например, взрыва сабвуфера) во время сильного шторма. От видеоигрового оборудования до кабельных коробок, стереооборудования и всего остального, неправильный шторм может полностью вывести из строя все ваше оборудование. Лучше всего убедиться, что все защищено сетевым фильтром, иначе вы можете потратить много денег на замену оборудования после шторма.

Источник записи: https://thehometheaterdiy.com

AC 220V/120V Схемы сетевого фильтра

agatam 148 комментариев

Всплески напряжения иногда могут быть серьезной проблемой с точки зрения безопасности различных электронных устройств. Давайте узнаем, как сделать простые схемы защиты от перенапряжения в сети переменного тока в домашних условиях.

Что такое сетевой фильтр

Устройство защиты от перенапряжения представляет собой электрическое устройство, предназначенное для нейтрализации незначительных электрических всплесков и переходных процессов, которые обычно возникают в линиях электроснабжения. Обычно они устанавливаются в чувствительном и уязвимом электронном оборудовании, чтобы предотвратить его повреждение из-за этих внезапных беспрецедентных скачков напряжения и колебаний напряжения.

Они работают путем мгновенного короткого замыкания любого избыточного высокого напряжения, которое может появиться в сети переменного тока на очень продолжительное время.

Эта продолжительность обычно составляет микросекунды. Все, что превышает этот период времени, может привести к возгоранию или повреждению самого ограничителя перенапряжения

Что такое скачок напряжения

Внезапный всплеск напряжения — это резкое повышение напряжения, продолжающееся не более нескольких миллисекунд, но достаточное для повреждения к нашему драгоценному оборудованию почти мгновенно.

Таким образом, необходимо остановить или заблокировать их проникновение в уязвимые электронные устройства, такие как наши персональные компьютеры.

Коммерческие устройства для уничтожения шипов доступны довольно легко и дешево, но им нельзя доверять, и, кроме того, они не имеют механизма проверки надежности, поэтому это становится просто «предполагаемой» игрой, пока все не закончится.

Рабочий проект

Схема простого устройства защиты от перенапряжения в сети переменного тока, приведенная ниже, которая показывает, как сделать простое самодельное устройство защиты от сильного тока в сети переменного тока, основана на очень простом принципе «отключения скорости» при начальном ударе через компоненты, которые хорошо оборудованы в поле.

Комбинация простого железного резистора и MOV более чем достаточна для обеспечения защиты, которую мы ищем.

Здесь R1 и R2 представляют собой 5 витков железной проволоки (толщиной 0,2 мм) на воздушном сердечнике диаметром 1 дюйм, за каждым из которых следует варистор соответствующего номинала или MOV, подключенный к ним, чтобы стать полноценной системой защиты от шипов.

Внезапное высокое напряжение переменного тока, попадающее на вход шипа, эффективно устраняется, а «жал» поглощается по ходу соответствующими частями, а безопасная и чистая сеть проходит через подключенную нагрузку.

Металлооксидный варистор (MOV) Расчеты и формулы

Расчет энергии при подаче такого импульса осуществляется по формуле:

E = (Vpeak x Ipeak) x t2 x K
где:
Ipeak = пиковый ток
Vpeak = напряжение при пиковом токе
β = указано для I = ½ x Ipeak до Ipeak
K — константа, зависящая от t2, когда t1 составляет от 8 мкс до 10 мкс
Низкое значение β соответствует низкому значению Vpeak, а затем к низкому значению E.

Устройство защиты от переходных процессов с использованием катушек индуктивности и MOV

Вопрос о предотвращении перенапряжения в электронном балласте

Привет, swagtam, я нашел ваш адрес электронной почты в вашем блоге. Мне очень нужна ваша помощь. На самом деле у моей компании есть клиент в Китае, мы производим УФ-лампы и используем для них электронный балласт. Теперь проблема в Китае из-за перенапряжения, балласт сгорает, поэтому я разрабатываю схему, которая находится во вложении, которая тоже не помогает?

, поэтому я нашел вашу идеальную схему защиты от высокого / низкого напряжения, которую я хочу построить. или вы можете сказать мне обновление, если я смогу сделать в своей схеме, это будет здорово. извините, если я беспокою вас. но мне действительно очень нужна ваша помощь, чтобы спасти мою работу, спасибо, спасибо, Кришна Шах

Решение

Привет, Кришна! По моему мнению, проблема может быть не в колебаниях напряжения, а в внезапных скачках напряжения, из-за которых выходит из строя балластная цепь. Показанная вами схема может оказаться не очень эффективной, потому что она не включает резистор или какой-либо барьер с MOV. Вы можете попробовать следующую схему, внедрить ее на вход балластной цепи.

Надеюсь, сработает:



Использование NTC и MOV

На следующем рисунке показано, как два разных устройства подавления внезапного высокого напряжения могут быть подключены к линии электросети для достижения обоюдоострой безопасности.

NTC здесь обеспечивает начальный ток включения при защите от бросков тока, предлагая более высокое сопротивление из-за его начальной более низкой температуры, но в ходе этого действия его температура начинает увеличиваться, и он начинает подавать больший ток для устройства до нормальной работы. достигнутые условия.

MOV, с другой стороны, дополняет выход NTC и гарантирует, что в случае, если NTC не сможет правильно остановить натиск помпажа, он сам включится, замыкая остаточное высокое переходное содержимое на землю и в результате устанавливая наиболее безопасный возможное питание для подключенной нагрузки или прибора.

Сетевой фильтр радиопомех и схема подавления перенапряжения

Если вам нужна схема сетевого фильтра переменного тока с комбинированной защитой от подавления радиочастотных помех (РЧП) и контролем скачков напряжения, то следующая конструкция может оказаться весьма удобной.

Как мы видим, входная сторона защищена NTC и MOV. MOV заземляет любой мгновенный скачок напряжения, а NTC ограничивает скачок тока.

Следующая ступень представляет собой сетевой фильтр радиопомех, состоящий из небольшого ферритового трансформатора и нескольких конденсаторов. Трансформатор останавливает и блокирует прохождение любых входящих и исходящих радиочастотных помех через линию, в то время как конденсаторная сеть усиливает эффект, заземляя остаточное высокочастотное содержимое в линии.

Трансформатор построен на небольшом ферритовом стержне с двумя идентичными обмотками, намотанными одна на другую, и одним из концевых соединений обмотки, переставленным между входной/выходной нейтральной линией.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать через комментарии, я буду очень рад помочь!

Самодельный сетевой фильтр с сетевым фильтром – Vishnu Mohanan

Устройство защиты от перенапряжений PCB

I Когда на мой портативный компьютер попал удар молнии, который серьезно его повредил, я осознал важность устройства защиты от перенапряжений . Всплеск пришел по коаксиальному кабелю к модему, а затем к моему компьютеру по кабелю локальной сети. Я тогда использовал RJ45 для Интернета. Затем я переключился на Wi-Fi, думая, что скачки напряжения больше не повредят мой компьютер. Но они по-прежнему остаются реальной угрозой для моих электронных устройств. Я потерял много других устройств, таких как модем, множество адаптеров и т. д., из-за скачков напряжения в линиях электропередач. Коаксиальные кабели и многие другие сети используют электрические столбы для распределения. Поэтому они наиболее уязвимы для грозовых перенапряжений. Молния, ударяющая непосредственно в электрический столб, может привести к тому, что большое количество энергии пройдет через линии электропередач и другие близлежащие кабели к вашим домам и устройствам, подключенным на конце, до заземления, что приведет к непригодным повреждениям вашего оборудования. В связи с этим во многих странах действуют правила, которые юридически предписывают установку УЗП (устройства защиты от перенапряжения) как для жилых, так и для промышленных сетей распределения электроэнергии и связи.

Существует множество методов подавления скачков напряжения, в том числе варисторы на основе оксида металла (MOV), диоды для подавления переходных процессов (TVS) и газоразрядные трубки (GDT). Все они работают по разным принципам, но в сочетании обеспечивают максимальную защиту.

275L40 MOV от Littlefuse

Сетевой фильтр

Сетевой фильтр — это пассивная схема, состоящая в основном из пассивных компонентов, таких как конденсатор, катушка индуктивности и т. д. Он используется для ограничения или подавления электрических помех, создаваемых устройством или входящих в него.

EMI (электромагнитные помехи) или RFI (радиочастотные помехи) в основном генерируются электронными устройствами, работающими на высоких частотах с неадекватным экранированием и фильтрацией, а также другими индуктивными нагрузками. SMPS (адаптеры питания), электронные дроссели и другие индуктивные нагрузки вносят значительный вклад в генерируемые электромагнитные помехи. Типичный фильтр электромагнитных помех, используемый для линии электропередачи переменного тока, выглядит следующим образом.

Базовая конструкция фильтра электромагнитных помех

Существует два типа шума; общие для проводов под напряжением и нейтрали, называемые синфазным режимом или CM, и шум дифференциального режима (DM), который проявляется как разность напряжений между L и N.

CX1 — это конденсатор с номиналом X. Конденсатор с номиналом X (поперечная линия) представляет собой металлизированный пленочный конденсатор (также называемый рамочным конденсатором), рассчитанный на высокое напряжение переменного тока, например 230 В переменного тока. Они могут выдерживать большие переходные процессы, обладают свойством самовосстановления и вряд ли вызовут короткое замыкание даже после отказа. Их значения обычно находятся в диапазоне от 0,1 мкФ и выше, что зависит от диапазона частот для ослабления. CX ослабляет шум DM за счет короткого замыкания и L _CM  подавляет шум CM. Катушки индуктивности всегда должны быть рассчитаны на требуемый ток. Типичный синфазный дроссель состоит из тороида из феррита и двух одинаково намотанных медных катушек. Каждая катушка соединена последовательно с каждым проводом. SWG (стандартный калибр провода) провода выбирается в соответствии с требуемым током. Значение индуктивности синфазного дросселя (L

CM ) может составлять 2–10 мГн .

Синфазные дроссели

CY1 и CY2 представляют собой конденсаторы с номиналом Y (шунтирующие) и размещаются между каждой линией и заземлением («настоящим твердым заземлением»). Обычно это маломощные конденсаторы с огнезащитным покрытием. Подключенные между линиями и землей, они обходят дифференциальные шумовые сигналы (I _CMN ) на массу. Резистор, включенный параллельно СХ1, называется прокачным, который необходим для безопасного разряда конденсаторов Х, чтобы он никому не навредил, после отключения его от сети. Это высокоомные резисторы с номинальной мощностью не менее 1 Вт. Согласно некоторым стандартам, разрядные резисторы должны полностью разрядить все конденсаторы в течение одной минуты или меньше. Типичные значения варьируются от 100K до более 1M. На приведенном выше рисунке не показаны дроссели DM или MOV. Следующий делает то, что я разработал для себя.

Схема

Сетевой фильтр переменного тока и схема защиты от перенапряжения — см. PDF

В нем нет TVS-диодов или GDT, потому что я не мог их купить, так как они не были доступны. MOV — это очень быстрые и эффективные подавители переходных процессов, которые могут выдерживать очень большой ток. Обладает высоким сопротивлением при низких напряжениях ( рабочее напряжение ). Но когда напряжение превысит напряжение фиксации , сопротивление упадет, и MOV шунтирует избыточный ток. Я использовал 275L40  из  Littlefuse , два из них параллельны между L и N, L к земле и N к земле. Параллельные MOV повысят защиту. Я использовал резистор 3,3 МОм 1 Вт в качестве прокачки. Для дросселей DM я использовал катушки из старых компьютерных блоков питания. Дроссель CM был изготовлен путем намотки изолированного медного провода 19 SWG на ферритовый тороидальный сердечник. Для обхода я выбрал конденсаторы Y номиналом 4,3 нФ от Epcos. Единственное, о чем я забыл упомянуть, так это о предохранителе. Хотя плавкий предохранитель является самым медленным из всех защитных устройств, он является обязательным дополнением.

Припаял все к перфорированной плате с толстыми свинцовыми дорожками. Для установки схемы я купил распределительную коробку из ПВХ и немного модифицировал ее, добавив держатель предохранителя, переключатель DPDT и розетку питания. Готовая конструкция выглядела так.

Готовое устройство защиты от перенапряжения

Изображения

Верхняя сторона печатной платыВнутри корпусаСторона пайкиРазъем переменного тока устройства защиты от перенапряженияПредохранитель и переключатель устройства защиты от перенапряженияСетевой фильтр полностью собран

ПРЕДУПРЕЖДЕНИЕ

Этот проект касается  высокого напряжения  цепи и компоненты. Следует соблюдать осторожность при работе с переменным током высокого напряжения, поскольку это может привести к летальному исходу. Не прикасайтесь к цепям или их частям при подключении к сети переменного тока или сразу после отключения.
