Чем защитить технику от скачков напряжения – реле, стабилизаторы, ИБП

В Украине из-за регулярных отключений света начали скачки напряжения в сети. Как результат, в домах и квартирах портятся электроприборы, также выросли риски пожаров. Спастись от последствий скачков напряжения можно несколькими способами. OBOZREVATEL узнал их достоинства и недостатки.

Видео дня

Удержать стабильное напряжение в условиях повреждения энергосистемы и постоянных отключений сложно. Поэтому часто при включении электросети вместо 220 В в квартиры подают напряжение в 170-260 В. Если же выходит из строя нулевой проводник, напряжение может подскочить выше 300 В. Некоторые приборы из-за этого мгновенно выходят из строя.

Но даже если в квартире или доме не заметны перепады напряжения, техника все равно постепенно выходит из строя. Дело в том, что когда при включении света одновременно начинает работу вся техника, в домовой сети в любом случае “скачет” сила тока.

• Вынимать приборы из розеток

Ключевую технику (холодильники, бойлеры, стиральные машины) рекомендуется полностью отключать от сети после выключения света.

В таком случае после появления света включать их в сеть нужно будет вручную.

Делать это советуют не сразу, а через 10-15 минут после возобновления электроснабжения. За это время случае пиковая нагрузка на домовые сети уже завершится и техника будет в относительной безопасности, ведь наибольшие колебания происходят именно в момент включения света.

Плюсы такого способа – отсутствие дополнительных расходов. Минус – то, что метод защитить технику только в части случаев. Иногда скачок напряжения может произойти и через долгое время после включения света.

• Установить реле напряжения

Реле напряжения регистрирует значительные отклонение от стандартного напряжения и отключает все бытовые приборы. После того как напряжение нормализовалось, подается сигнал о включении, и подключение техники возобновляется.

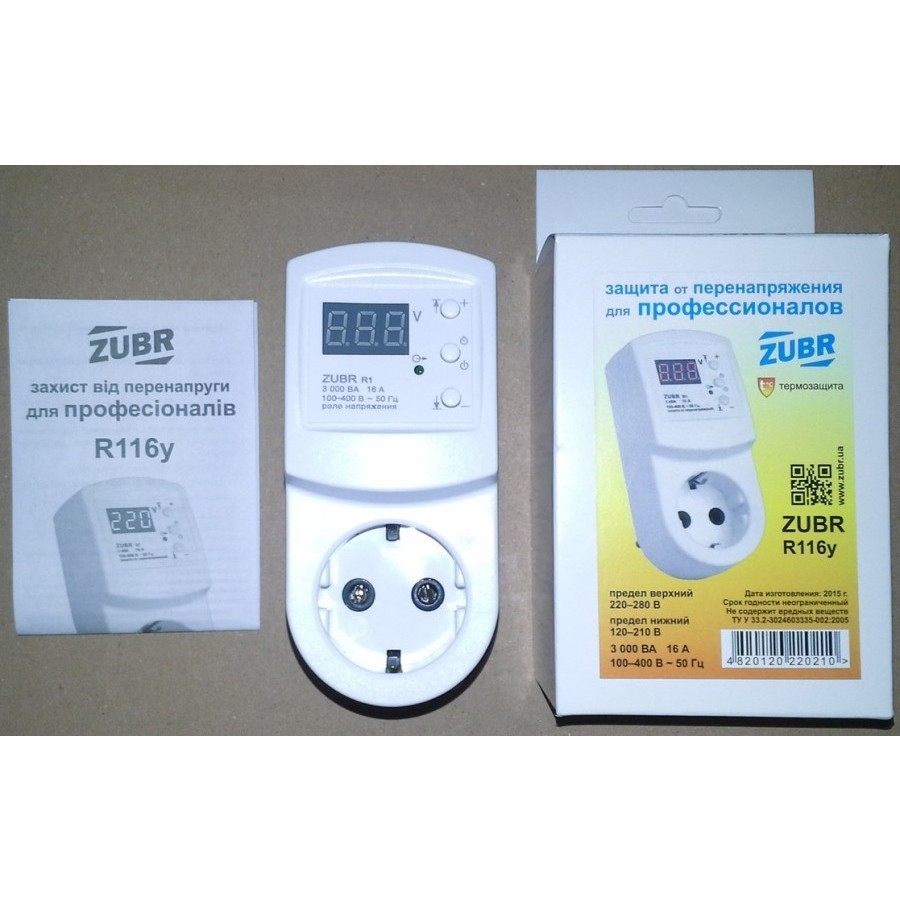

Реле напряжения делятся на два основных типа – те, что устанавливаются в электрическом щитке, и “казуальные” для отдельных розеток. Первый тип значительно мощнее и более надежный, однако для установки такого реле потребуются услуги электрика.



Самые простые модели выдерживают ток 10-16А. Это достаточно, только если подключать технику поштучно. Мощные модели рассчитана на 40-100А и способны защитить сразу все в квартире.

• Купить стабилизаторы напряжения или бесперебойники (ИБП)

Эти устройства “выравнивают” вольтаж. Стабилизаторы при этом более мощные, но не снабжены аккумуляторными батареями. ИБП имеют меньшую мощность, но держат “запас” тока во внутренних или внешних аккумуляторах.

В характеристиках стабилизаторов обычно указывают мощность ВА (вольт-ампер), а не Вт (ватт). Поэтому чтобы рассчитать необходимую мощность стабилизатора, нужно умножить указанное на нем число (ВА) на 0,7-0,9 (зависит от модели).

Результат будет означать, приборы какой мощности “потянет” этот стабилизатор (уже в Вт). При этом лучше оставлять запас 1-2 кВт (10-20%), чтобы стабилизатор не работал на пределе возможностей.

Главный минус: эти устройства стали в Украине очень дорогими. К тому же найти ИБП в наличии практически невозможно.

Что лучше?

Для достижения наилучшего результата лучше сочетать разные способы защиты. Например, установить реле и при этом использовать ИБП для котла отопления и насосов. Так они проработают некоторое время даже при отключенной электроэнергии. Или же можно установить стабилизаторы на некоторые устройства, а все другие вынимать из розеток.

Ранее OBOZREVATEL также рассказывал, как соединить несколько аккумуляторов в одну систему электропитания. Для этого используются две основные схемы, которые предназначены для разных целей.

Только проверенная информация у нас в Telegram-канале Obozrevatel и в Viber. Не ведитесь на фейки!

причины скачков в сети в квартире, как защищает автоматическое или полуавтоматическое устройство от перепадов тока

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

• Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
• Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
• Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Особенности современных телевизоров

Все современные электронные устройства в том числе и жидкокристаллические телевизоры оборудованы собственными импульсными блоками питания, охватывающими широкий диапазон входного напряжения. На выходе этих устройств напряжение стабилизируется до нужного уровня и в таком виде поступает ко всем узлам и элементам телевизора.

Таким образом, телевизоры, в том числе и марки Самсунг и Sony, изготовленные после 2000 года вполне могут обойтись без отдельного стабилизатора. Продавцы буквально навязывают дорогие стабилизаторы доверчивым покупателям, уверяя, что без них телевизор не сможет нормально работать и в аварийной ситуации сразу же сгорит.

Весомым аргументом недобросовестных продавцов часто выступает так называемое выгорание пикселей из-за перепадов напряжения и коротких замыканий. Но современные телевизоры изначально защищены от подобных внешних воздействий. В таких случаях просто изменяется направление тока, а сам приемник после обесточивания должен отключиться. Если же замыкание произошло внутри Led телевизора, то здесь стабилизатор тем более ничем не поможет.

Относительно выгорающих пикселей стоить заметить, что сами по себе они не могут выйти из строя. Причиной нарушения, как правило, оказываются транзисторы, под управлением которых находится вся пиксельная система. То есть, пиксели все равно вылетают, а количество таких вылетов напрямую зависит от степени надежности всей системы.

Как же ведут себя ЖК-телевизоры при перепадах напряжения и выходе его за нормативные пределы?

При слишком низких показателях устройство будет просто отключено без каких-либо последствий. После того как напряжение вновь станет нормальным, телевизор включается и работает в обычном режиме.

Более сложной ситуация становится при слишком высоком напряжении. В этом случае пробивается и выходит из строя варистор, устанавливаемый на входе. В результате, возникает локальное короткое замыкание, сопровождающееся перегоранием предохранителя, обесточиванием и отключением.

Через определенный промежуток времени варистор возвращается в нормальное состояние, а сгоревший предохранитель заменяется. Если такие ситуации возникают регулярно, можно все-таки использовать стабилизатор, чтобы не тратить время на восстановление сгоревших элементов.

Виды и принцип действия защитных устройств

Защита электрической сети от скачков напряжения может осуществляться разными способами. Наиболее распространенными и эффективными считаются следующие:

• Молниезащитные системы.
• Стабилизаторы напряжения.
• Датчики повышенного напряжения, используемые совместно с УЗО. В случае неполадок они вызывают токовую утечку, под влиянием которой произойдет срабатывание защитного устройства.
• Реле перенапряжения.

Похожие функции выполняют блоки бесперебойного питания, с помощью которых компьютеры подключаются к домашней сети. Данные приборы не защищают от перенапряжений, они действуют как аккумуляторы, позволяя выполнить нормальное выключение компьютера и сохранить нужную информацию в случае внезапного отключения света. Стабилизировать напряжение это устройство не может.

Под действием молнии возникают электрические импульсы. Защита от их негативного воздействия осуществляется путем установки грозозащитного разрядника, используемого совместно с УЗИП – устройством защиты от импульсных перенапряжений. Он также известен, как автомат для защиты от перенапряжения. Кроме того, необходимо обеспечить дополнительную безопасность от электронного потока с параметрами, отличающимися от рабочих характеристик данной сети. Для этих целей используются специальные датчики, используемые с УЗО, и реле защиты от перенапряжения. Назначение и принцип работы данных устройств не такие, как у стабилизатора.

Основной функцией обоих компонентов является прекращение подачи электрического тока, когда перепад напряжения превысит максимальное значение, определенное паспортными техническими показателями этих устройств. После того как параметры сети нормализуются, реле включается самостоятельно и возобновляет подачу тока.

Скачки в сети и безопасность для техники в доме

Перепады напряжения – знакомое явление. Повезет, если сработает защита и техника сама отключится, в противных случаях – воспламенение прибора, пожар.
При этом найти потом виновного будет сложно и никто не возместит ущерб. Чтобы предупредить подобные случаи стоит потратиться на защитные устройства, созданные противостоять скачкам напряжения. Использовать их можно где угодно – в доме, квартире или на даче. И даже произвести установку без привлечения дорогих мастеров, изучив предварительно рекомендации и инструкции.

Ограничители перенапряжений

Рассматривая вопросы защиты от перенапряжения сети, следует отметить, что данную функцию в первую очередь должны выполнять организации, отвечающие за электроснабжение. Именно они устанавливают на ЛЭП необходимые защитные устройства. Однако, как показывает практика, это выполняется далеко не всегда, и проблемы защиты дома от перенапряжений вынуждены решать сами потребители.

Защита от перенапряжения в сети на подстанциях и воздушных ЛЭП осуществляется с помощью ОПН – нелинейных ограничителей перенапряжения. Основной этих устройств является варистор, имеющий нелинейные характеристики. Его нелинейность состоит в изменяющемся сопротивлении элемента в соответствии с величиной приложенного напряжения.

Когда электрическая сеть работает в нормальном режиме, а напряжение имеет свое номинальное значение, ограничитель напряжения в это время обладает большим сопротивлением, препятствующим прохождению тока. Если же при ударе молнии возникает импульс перенапряжения, наступает резкое снижение сопротивления варистора до минимального значения и вся энергия импульса уходит в контур заземления, соединенный с ОПН. Таким образом, обеспечивается безопасный уровень напряжения, и все оборудование оказывается надежно защищенным.

Принцип работы

Работа прибора контроля данного типа основана на измерении значений напряжения во внешней питающей сети. При понижении значений, ниже заданных или превышающих верхний установленный предел, реле размыкает свои силовые контакты, тем самым отключая сеть потребителя от внешнего источника электроснабжения.

Схема включения в однофазную сеть электроснабжения квартиры или дома

По истечении определённого временного периода устройство в автоматическом режиме замыкает силовые контакты и подаёт питание во внутреннюю сеть электроснабжения. Для недопущения цикличности повторных включений силовой части в конструкции прибора заложена выдержка времени включения (интервал задержки), которое может быть заложено заводом-изготовителем или задаваться вручную. Если уровень напряжения после отключения не установится в заданных значениях, то устройство не выполнит замыкание силовых контактов.

Другие виды защитных устройств

Существуют и другие варианты защиты от перенапряжения в сети. Они широко применяются в быту и считаются одними из наиболее эффективных средств.

Сетевые фильтры

Отличаются простой конструкцией и доступной стоимостью. Несмотря на свою малую мощность, это устройство вполне способно защитить оборудование при скачках, достигающих 380 вольт и даже 450 вольт. Более высокие импульсы фильтр не выдерживает. Он просто сгорает, сохраняя в целости дорогостоящую электронику.

Данное устройство защиты от перенапряжения оборудуется варистором, играющим ключевую роль в обеспечении защиты. Именно он сгорает при импульсах свыше 450 В. Кроме того, фильтр надежно защищает от помех высокой частоты, возникающих при работе сварки или электродвигателей. Еще одним компонентом служит плавкий предохранитель, срабатывающий при коротких замыканиях.

Что такое стабилизатор напряжения

Стабилизатор – это устройство, которое при нестабильном напряжении на входе обеспечивает поддержание выходного напряжения в узких пределах. Основная его задача – повышение или понижение имеющейся интенсивности в сети до уровня 220 В либо отключение питания в случае перепада ниже 160 В или более 255 В.

Стабилизирующие устройства могут быть сетевыми – подключаются для конкретного прибора. Или магистральными – подключаются ко всей электромагистрали, питающей всё жилище.

При наличии большого количества дорогой бытовой техники у её владельцев часто возникает вопрос, нужен ли стабилизатор напряжения, на какую мощность должен быть рассчитан, на какую технику ставить.

Рассмотрим, нужен ли стабилизатор для телевизора, и какой из них следует выбрать.

Как выбирать стабилизатор

Выбирать стабилизатор следует, исходя из суммарной мощности домашних потребителей. Устройство обязательно должно обладать приличным запасом мощности.

Mishael761пользователь FORUMHOUSE, Москва.

Запас по мощности должен быть в 2 раза больше, чем существующие потребности. То есть стабилизатор мощностью 10 кВт рассчитан на половину реальной нагрузки (5кВт) при минимальном внешнем напряжении – 150 вольт (т.е. при большом падении). Это следует учитывать при выборе.
