Защита электрических приборов от резкого скачка напряжения

Защита электрических приборов от резкого скачка напряжения

12 октября 2016, 15:31 | Мой город Чебоксары

Все мы привыкли к двум проблемам, касающимся электричества:

• Отсутствие электричества.
• Не соответствующее нормам качество подаваемой электрической энергии

Установив источник бесперебойного питания, можно решить проблемы, указанные выше. Приборы имеют в своем составе:

• Аккумуляторные батареи.
• Инверторы

Существуют несколько причин, вызывающих скачки напряжения. Высокое напряжение в сети возникает по следующим причинам:

• Одновременное отключение от сети большого числа потребителей.
• Обрыв нейтрального провода.
• Грозовые разряды (в деревнях).

Как же защитить электрические приборы от скачков напряжения? Более подробную информацию можно узнать на remontnik. org – сайт про монтаж электропроводки своими руками.



Ограничители напряжения класса В

Эти ограничители защищают частные дома от молнии, атмосферного и коммутационного перенапряжения. Для их установки используется вводно-распределительное устройство или главный распределительный щит.



Использование ограничителя класса С

Он защищает электрическое оборудование от влияния остатка атмосферных и коммутационных перенапряжений, которые прошли через ограничитель класса В. Защищают внутреннюю проводку, автоматические и дифференциальные выключатели, контакторы, выключатели, розетки. Для их установления используются местные распределительные щитки.


  Применение ограничителя напряжения класса В + С

Сегодня широко применение комбинированных ограничителей напряжения. Они способствуют экономии внутреннего пространства щитка, поскольку исключают отделяющие индуктивности, и монтируются в одном корпусе.



Ограничители напряжения класса D

С их помощью защищают дорогие и особо чувствительные к перенапряжению электрические приборы. Этот ограничитель напряжения в электросети устанавливается возле прибора и защищает только его. Устанавливается прибор только тогда, когда уже существуют две первые степени защиты.



Применяется в квартирах с низкой вероятностью грозовых разрядов. При выходе напряжения за пределы установленного значения происходит выключение оборудования от сети. Верхний и нижний уровень напряжения устанавливает пользователь. Реле автоматически включается при восстановлении напряжения до нормального значения. Реле оборудовано защитой от перегрева.

Не рекомендуется пользоваться электрооборудованием, если нет защиты от перенапряжения.


Хотите читать новости в удобном для вас виде?

ТЕМА ДНЯ

ПОМОЖЕМ РАЗОБРАТЬСЯ

Интересы

Интересы

Киноафиша Чебоксар: премьеры этой недели, трейлеры и расписание сеансов

Афиша кино для детей и взрослых чебоксарских кинотеатров: Киногалактика, Синема 5, Три пингвина, Волжский, Сеспель

Фото

Что происходит на Гражданском кольце

Установка защиты от скачков напряжения

Установка защиты от скачков напряжения

Для снижения рисков установка защиты от скачков напряжения и обрыва рабочего N
выполняется практически во всех электросетях. При правильной комплектации щитка и
корректном монтаже защитного оборудования можно обезопасить систему, сведя риск к
минимуму.

Такая задача как установка защиты от скачков напряжения может быть решена разными
способами. Поручить ее решение можно электрикам компании «ГСК». Мы изучим конфигурацию

электросети и разработаем оптимальную методику для предотвращения выхода оборудования из
строя.

Параметры электротока в сети

В Российской Федерации стандарт напряжения в электросети — 220 В. При этом фактические
значения могут меняться в широких пределах:

• Минимум — 198 В.
• Максимум — 242 В.

Большинство оборудования, рассчитанного на работу с сетями 220 В, справляется с таким
напряжением. Но по разным причинам параметры тока могут изменяться в более широком
диапазоне, что приводит к негативным последствиям.

Причины скачков напряжения

Перепады напряжения в электросети могут быть вырваны различными факторами. Чаще всего
причиной становится изменение нагрузки — например, при одновременном включении в сеть
большого числа приборов-потребителей. Если система не рассчитана на такое потребление,

параметры тока в сети могут неконтролируемо меняться. Аналогичная ситуация складывается,
если по соседству находится объект, потребляющий большие мощности — например, торговый
центр или производственное предприятие.

Другие причины скачков напряжения в электросети:

• Удары молнии. Именно молния становится причиной резкого изменения напряжения,
  которое выводит незащищенное оборудование из строя. Если риск попадания молнии в
  линии электропередач значителен, защита от скачков должна быть многоуровневой и
  максимально надежной.
• Ошибки при подключении. Редкая, но достаточно опасная ошибка — путать «ноль» и
  «фазу». Последствия такой небрежности электриков проявляются сразу же.
• Износ электросетей. Старая изношенная проводка склонна к скачкам напряжения, а также
  к коротким замыканиям и возгораниям.
• Обрыв/сгорание/окисление нулевого проводника (рабочего N). При обрыве нуля провода
  высока вероятность того, что часть приборов в сети получат пониженное напряжение, а
  часть — повышенное (сопровождающееся выходом приборов из строя)

К чему приводят скачки напряжения?

Перепады напряжения в электросети отличаются по амплитуде), времени и темпу нарастания —
потому и последствия у них отличаются. Если отклонения находятся в пределах условной нормы, но при этом возникают регулярно — большинство приборов сохраняет работоспособность, однако
ресурс вырабатывается значительно быстрее. Длительная работа в таком режиме приводит к
ускоренному износу и преждевременной поломке.

Куда опаснее скачки с большой амплитудой. Если защитное оборудование не сработает должным
образом, прибор практически гарантированно выйдет из строя. В критических ситуациях
возможны возгорания из-за кратковременного повышения температуры в местах перегрузки.

Эффективная защита от изменения напряжения в сети

Традиционные средства защиты — пробки и автоматы — эффективны не всегда. Здесь важна
динамика скачка: и плавкие предохранители, и автоматические выключатели успевают
среагировать только в том случае, если напряжение растёт относительно медленно. При
мгновенном перепаде (например, в результате удара молнии) импульс успевает пройти в систему
и нанести ущерб.

Поэтому защиту нужно обеспечивать комплексно, с использованием различных технических
решений:

• Для защиты маломощного оборудования достаточно сетевых фильтров (важно не путать

  их с обычными удлинителями, не оборудованными защитными элементами).
  Качественный фильтр может компенсировать напряжение до 500В.
• Стабилизаторы напряжения используют там, где нужно обеспечить бесперебойную работу
  важного оборудования при нестабильных параметрах тока в сети и частых скачках
  напряжения. Эффективнее всего применять стабилизаторы при низких показателях,
  потому что перенапряжение они могут не успеть компенсировать.

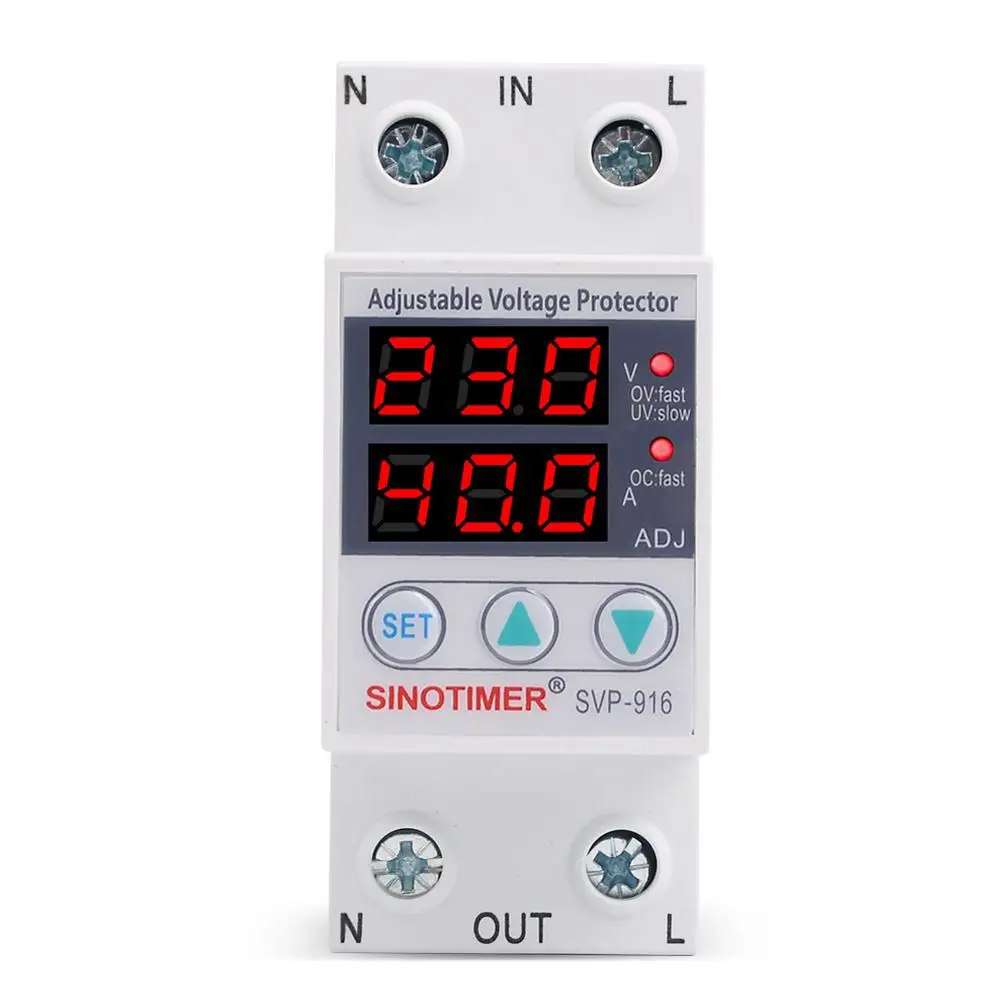

• Защитные реле (УЗМ/РКН) прерывают передачу электроэнергии, если параметры выходят
  за установленные производителем реле пределы. Также установка защитного реле
  эффективна для минимизации последствий обрыва рабочего N.
• Расцепители напряжения (РММ) защищают и от резких падений, и от превышений.
  Единственная существенная угроза, которая не может быть компенсирована —

  высоковольтные импульсы.
• УЗИП — представлены ограничителями перенапряжения и разрядниками (вентильными/искровыми). Используются для защиты от различных импульсов, эффективны в том числе при ударе молнии.

Эти или другие приспособления устанавливаются в электрощитах и дают возможность уменьшить
риск ущерба при неконтролируемых перепадах напряжения.

Установка защиты электриками компании «ГСК»

Чтобы защита от скачков напряжения была эффективной, ее нужно проектировать с учетом
возможных угроз и требований к скорости срабатывания. Именно поэтому поручать подбор и
монтаж защитной аппаратуры нужно квалифицированным специалистам компании ГСК.

Мы выполняем все операции, учитывая конфигурацию сети, потребляемую мощность, уязвимость
подключенных приоров и другие факторы. На все устанавливаемое оборудование, а также на
выполненные монтажные работы по защите от скачков напряжения предоставляется гарантия.
