Значок постоянного тока на мультиметре: Что означает AC и DC на панели мультиметра?

Содержание

Обозначение постоянного и переменного тока: значок напряжения

Когда произносят слово «электричество», один человек представит себе обычную бытовую розетку из дома, а другой – высоковольтную линию электропередач. Более продвинутые вспомнят молнию, батарейки и даже сварочный аппарат. Все эти явления и приборы так или иначе связаны с электричеством, основными характеристиками которого, в соответствии с законом Ома, являются сила тока, напряжение и сопротивление. Ток, в свою очередь, бывает постоянным и переменным. В обозначении двух этих видов на схемах возникает еще больше путаницы, чем при поиске ассоциаций со словом «электричество». В этой статье будет рассказано о том, как обозначается постоянный ток, маркируется переменное напряжения и силы постоянного характера, используемые для обозначения на схемах и чертежах.

Что такое электричество

Появление электричества – это определенная совокупность явлений, которые обусловлены существованием электрических зарядов со знаком «+» и «-», их взаимодействием между собой и возможностью движения.

За счет того, что совокупность зарядов может перемещаться по проводнику, обладать притягивающими и отталкивающими свойствами, было открыто явление магнетизма и электричества. Одним из первых это описал Фалес, а позже в 1600 году английский физик Уильям Гилберт. С течением времени знания об этом явлении только увеличивались и прогрессировали.

Виды тока и их графики относительно времени

С точки зрения физики, электричество – это упорядоченное движение положительно и отрицательно заряженных частиц по материалу проводникового типа под действием электрического поля. В качестве частиц выступают ионы, протоны, нейтроны и электроны.

Направленное движение частиц

Какое отличие между переменным и постоянным током

Ток – это движение заряженных электронов в определенном направлении. Это перемещение необходимо для того, чтобы бытовые и профессиональные электроприборы могли работать с установленной номинальной мощностью. В домашней розетке ток появляется из электростанции, где кинетическая энергия электронов преобразуется в электрическую.

Электроток постоянного характера – электричество, получаемое из аккумулятора телефона или батарейки. Он называется так, потому что направление движения электронов в нем не меняется. На таком принципе основана работа зарядных устройств: они конвертируют переменное электричество сети в постоянное и в таком виде оно накапливается в аккумуляторных батареях.

Переменный ток – электричество в любой домашней электросети. Он называется так из-за того, что направление движения электронов постоянно меняется. Количество изменений направления задается частотой, которая для домашних сетей в СНГ равно 50 Гц. Это значит, что за одну секунду электроток меняет направление движения целых 50 раз. Напряжение же в сети – это максимальный «напор», который заставляет двигаться электроны.

Обозначение постоянного и переменного тока

Как обозначается постоянное и переменное напряжение

Постоянное напряжение или ток обозначаются аббревиатурой DC, что означает Direct current. На схемах и электроприборах принято также указывать постоянное напряжение простой ровной линией (—).

Значок переменного напряжения записывается в виде несколько иной аббревиатуры ( – AC. Если расшифровать, то получится «Alternating current». На клеммах электроприборов и распределительных щитков, а также на схемах она может изображаться как волнистая линия (~).

Важно! Если в сеть рассчитана для пропуска и того, и другого видов электроэнергии, она маркируется как «AC/DC» и обозначается на схеме двойной линией (верхняя линия прямая и сплошная, а нижняя прямая и пунктирная).

Альтернативное обозначение видов тока и напряжения на схемах

Какой значок напряжения

Напряжение означает поток электрических заряженных частиц по проводнику определенного сечения и  обычно обозначается как «U». Если напряжение в сети постоянное, то около латинской буквы ставится символ прямой линии или двух линий (верхняя сплошная прямая, а нижняя пунктирная). Для мультиметров и прочих приборов, связанных с измерением напряжения, используют латинскую букву «V», которая обозначает единицу измерения напряжения – Вольт (Volt).

Значение линий при этом сохраняется.

Важно! Многие обыватели полагают, что напряжение обозначается как «E», но это не так. «Е» — это электродинамическая сила (ЭДС) источника питания проводника.

Обозначение вида тока на мультиметре

Таким образом, маркировка проводов, клемм электроприборов и схем имеет совершенно четкий и понятный характер. Она указывает на силу тока и напряжение, с которыми работает та или иная сеть или прибор. Каждый взрослый человек может научиться читать электротехнические схемы буквально за несколько дней, так как для этого достаточно лишь изучить основные маркировки, а также обозначения постоянного и переменного напряжения.

Чем измерить большой ток. Измерение напряжения мультиметром. Формула для определения мощности

Запомните одно правило при измерениях: при измерении силы тока, соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

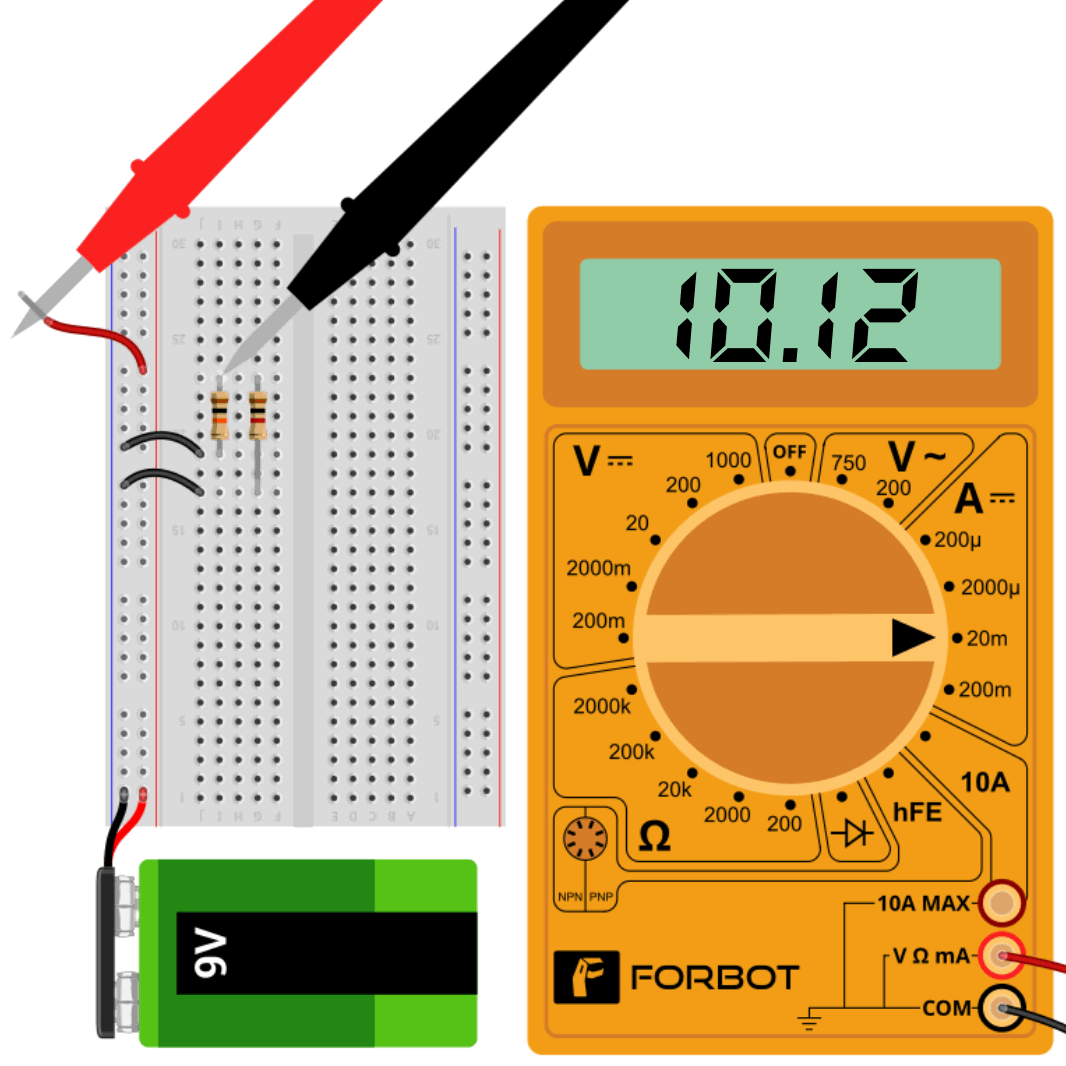

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:


Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на .


Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения — «А~» и точно также по такой же схеме делаем замеры.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку


Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка — 1,2 Вольта. Напряжение — это понятно, а вот что такое «ток в течение часа»? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка.

Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо:-)

Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно , и вуаля!


В данном случае напряжение на батарейке 1,28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.


Красный — это плюс, черный — минус. Все сходится, напряжение 10,09 Вольт. 0,09 Вольт спишем на погрешность.

Если же мы спутаем щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком «минус».


Имейте ввиду, на таких мультиметрах это не прокатывает


Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в статье.

Как измерить переменное напряжение мультиметром

Ставим на мультике предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как совать щупы. У нет плюса и минуса. Там есть фаза и ноль. Грубо говоря, один провод в розетке не представляет опасности — это ноль, а другой может здорово попортить ваше самочувствие или даже здоровье — это фаза.

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке «играет». Ровно 220 Вольт вам вряд ли придется увидеть при измерениях напряжения в розетках вашего дома:-)

Прежде чем начать разговор о том, как измерить силу тока мультиметром необходимо сделать несколько предупреждений. Во-первых, если вы ни разу не использовали мультиметр или любой другой прибор – внимательно прочтите инструкцию, поскольку иначе вы можете его сжечь в первый же день. Во-вторых, прежде чем измерять любые показатели, в том числе и силу тока в розетке или цепи под высоким напряжением потренируйтесь на более безобидных источниках питания, например, на батарейках.

В-третьих, при недостатке опыта тщательно выполняйте все инструкции к прибору.

Соблюдение правил обращения с прибором необходимо в обязательном порядке, поскольку в лучшем случае вы можете сжечь устройство, а в худшем и вовсе получить удар током. Это обусловлено тем, что все замеры производятся под напряжением. Также в процессе производства замеров не стоит пренебрегать стандартными требованиями техники безопасности.

Как измерить силу тока (ампераж)

Измерение силы тока в цепи производится путем последовательного подключения прибора к ней. На практике это значит, что, для производства замеров, вам нужно подсоединить оба щупа от мультиметра к разорванному проводу. То есть, простейшая цепь будет выглядеть так: источник питания – лампа – мультиметр – источник питания. При этом, прибор следует выставить на показатель А~(это значок переменного тока) и на максимальное значение. Значок постоянного тока очень похож, так что не постарайтесь не перепутать. Далее можно производить замер.


Очень многих интересует, какова сила тока в розетке 220В и как проверить силу тока аккумулятора или батарейки. Данный тип вопросов некорректен, по одной простой причине – у источников питания невозможно проверить силу тока, поскольку она измеряется исключительно в цепи. А для определения силы тока в цепи, вам требуется создать цепь из источника питания, какого-то прибора и мультиметра. Тем не менее, отметим, что большинство современных бытовых розеток рассчитаны на силу тока в 16А.

Как измерить напряжение в розетке

Измерение напряжения в розетке следует проводить только с помощью мультиметров, рассчитанных на силу тока до 20А или более. Если ваш прибор предназначен для измерений в диапазоне до 6А, то при попытке произвести замеры он просто сгорит. Настройте мультиметр на измерение напряжения переменного тока(V~ или AVC) и выставьте показатель на 750В. Далее черный щуп подключите к порту COM, а затем подключите и красный щуп. Теперь включаем прибор и вставляем щупы в розетку, смотрим на экран и записываем показатели.

О том, как правильно это делать смотрите на видео:

Как мультиметром проверить сопротивление

Для того чтобы измерить сопротивление выставьте регулятор мультиметра в сектор Ω(Ом) и выберите единицы измерения К (КилоОмы) или М (МегаОмы). Далее просто включаем прибор, щупы подсоединяем к двум контактам, измеряемого предмета и смотрим на показатели. Не стоит пытаться измерить сопротивление в розетке это бессмысленно и опасно для устройства. Однако, вы всегда можете измерить сопротивление собственного тела, для этого просто включите прибор, возьмите черный щуп в одну рук, а красный в другую и смотрите на показатели.

Наглядно о том, как измерять сопротивление

Мультиметр – это прибор для измерения различных электрических параметров. Он позволяет измерить постоянное и переменное напряжение, силу тока, сопротивление, а также множество специфических параметров, таких как работоспособность диодов, транзисторов, частоту сигналов. Для того чтобы знать, как измерить силу тока мультиметром, необходимо разобраться в основных принципах работы этого прибора.

Силу тока важно измерять при контроле правильной работоспособности приборов. Часто нужно проверить уровень зарядного тока аккумулятора для машины, ноутбука, планшета, power-bank .

Измерение тока различного характера производится разными способами внутри измеряющего прибора. Поэтому на мультиметре всегда есть элемент, задача которого выбрать параметр, режим измерения и уровень сигнала. Иногда, в более совершенной аппаратуре, уровень сигнала определяется автоматически.

Обычно параметр и режим измерения выбираются поворотом ручки на корпусе мультиметра. Выбираемые характеристики сгруппированы по их типам. Обозначаются они, как правило, так:

Чтобы померить нужные показатели , сначала нужно определить, ток какого типа протекает в проверяемой цепи. Это зависит от источника питания цепи. Например, аккумуляторы и батарейки – это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму. Как переменный, так и постоянный ток измеряется в амперах. Поэтому значение на экране измерительного прибора будет отображаться в этой величине.

Чтобы понять, как замерить амперы мультиметром, нужно знать, что ток на участке цепи всегда одинаков. При включении амперметра в цепь последовательно (то есть щупы прибора присоединить к разным точкам разрыва цепи), он не будет создавать ощутимого изменения параметров схемы. При этом сможет отобразить верное значение протекающего тока. Важно присоединить измеритель в правильной полярности, то есть красный щуп – к ветви, которая идет к плюсу источника питания, а черный – к минусу. В противном случае прибор покажет отрицательные значения.

При подготовке к измерению очень важно знать, какой уровень сигнала нужно проверить. Если в цепи протекают миллиамперы, то красный щуп нужно подключить к гнезду измерителя, на котором написано V Ω мА, или стоит конкретный предел измерения (обычно это 300 – 400 мА). Если проверяется силовая цепь, значения в которой измеряются единицами ампер, то щуп нужно присоединить к гнезду с надписью, А или NA (обычно тут протекает от 5 до 10 ампер). Пренебрежение этим правилом может вывести из строя измерительный прибор. Существуют и более мощные амперметры, но они используются для специальных целей.

Правильно подключив прибор можно приступать к работе . Порядок действий, как замерить ампераж мультиметром, таков:

  1. Установить щупы в подходящие гнезда измерителя, соответствующие уровню сигнала.
  2. Выбрать режим постоянного тока регулятором или нажатием соответствующей кнопки на передней панели.
  3. При необходимости следует выбрать уровень измеряемого сигнала регулятором или кнопкой. Уровень нужно выбирать чуть выше ожидаемого значения.
  4. Подсоединить мультиметр в разрыв цепи ветви схемы, соблюдая полярность подключения.
  5. Включить источник питания.

Для того чтобы оценить работоспособность простейшего переносного аккумулятора – батарейку мультиметром, достаточно проверить ее вольтаж и ампераж , при этом необязательно использовать нагрузку. Для проверки нужно установить красный провод в отверстие с надписью, А (NA), выбрать режим постоянного тока и предел измерений на передней панели мультиметра, и приложить щупы в соответствии с полярностью к выводам элемента питания – красный к плюсу, черный к минусу. Через несколько секунд на экране измерителя отобразится генерируемый элементом постоянный ток.

Если значения находятся в диапазоне 4 – 6 ампер, то батарейка «свежая» и готова к работе. При показаниях ниже 4 ампер ее можно использовать только в приборах пониженной мощности. При значениях ниже 2,5 А лучше отказаться от использования такого элемента.

Корректные значения напряжения должны соответствовать указанным на батарейке.

Среди параметров аккумуляторов выдаваемый ток является немаловажным . Проверить его можно мультиметром, но при этом последовательно с измерителем нужно подключить нагрузку. Нагрузкой может выступать обычная лампа накаливания. Ее сопротивление не превышает нескольких сотен Ом, и его тоже можно измерить мультиметром в режиме измерения сопротивления. Для этого нужно приложить щупы измерителя к резьбе цоколя лампы и центральному выводу. На экран будет выведено значение сопротивления.

Если считать сопротивление мультиметра не вносящим больших изменений в значения тока, то его величина должна быть равна:

I = U / R, где I – ток в цепи, ампер, U – напряжение, выдаваемое аккумулятором, а R – сопротивление нагрузки (лампы).

С этой расчетной величиной нужно сравнивать показания измерительного прибора. Если показания отличаются – возможен недозаряд аккумулятора.

Также можно проверить ток утечки аккумулятора. Если отцепить плюсовую клемму, и между ней и плюсовым выводом АКБ установить мультиметр, то он покажет утечку в бортовую сеть автомобиля. Вытаскивая предохранители в авто, можно даже узнать, какова величина утечки в разных частях бортовой сети. При некотором опыте реально не только узнать, как измерить амперы мультиметром, но и определять причины некоторых неисправностей электрики авто.

Замер тока при зарядке аккумулятора

Большинство зарядных устройств для аккумулятора автомобиля имеют индикаторы, отображающие параметры зарядки. Но если они неисправны или отсутствуют, ток заряда может показать мультиметр. При подзаряде аккумуляторной батареи можно включить в цепь зарядки измерительный прибор. Для отображения верных показаний нужно:

  1. Установить красный щуп в отверстие прибора, маркированное надписью, А (NA), черный щуп обычно подключается к входу с надписью COM;
  2. Выбрать режим измерения постоянного тока и уровень сигнала;
  3. Последовательно соединить плюсовую клемму зарядного с черным щупом мультиметра, красный щуп измерителя соединить с плюсовым выводом аккумулятора, а минусовой вывод АКБ соединить с минусовой клеммой зарядного устройства;
  4. Далее, нужно включить зарядник в сеть. Мультиметр отобразит ток, который не должен превышать 10% от значения емкости АКБ.

Часто возникают ситуации, когда необходимо проверить электрическую сеть здания. Таковой является и обычная электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать мелкий ремонт проводки дома.

Электрическую розетку также нельзя проверять без нагрузки . Лучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений нужно выполнить следующие действия:

Так как напряжение в сети имеет переменную синусоидальную форму, то измерительный прибор показывает действующее значение, которое в 1,41 раза меньше амплитудного значения.

По предложенной методике можно делать проверки любой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные двигатели.

Значения постоянного и переменного напряжения также можно узнать с помощью мультиметра. Для этого нужно:

Мультиметр – незаменимый прибор для эффективной работы с электрическими цепями и сигналами. С помощью такого устройства можно быстро выявить неисправность, определить нужные параметры сигналов, поэтому его важно всегда иметь под рукой.

Мультиметр является важным инструментом в работе электрика – он позволяет с точностью узнать самые разные характеристики электричества: как основные (сопротивление, силу тока, напряжение), так и второстепенные (частоту, индуктивность конденсаторов и резисторов и даже температуру кабельных линий). Однако знать, как измерить сопротивление мультиметроми как пользоваться электрическими измерительными приборами в целом, следует знать не только профессионалам. Это поможет примерно измерить ёмкость аккумулятора автомобиля, определить утечку тока в автомобиле, узнать напряжение в розетке и многое другое. Как правильно использовать этот прибор?

Измерение силы тока

Главным параметром электричества, измеряемым мультиметром, является сила тока. Чтобы проверить силу тока аккумулятора мобильника, автомобильных аккумуляторных батарей или простой батарейки мультиметром, нужно настроить прибор на режим измерения постоянного тока. У дешевых моделей, таких как М-831, переключения нет – он всегда работает на постоянный ток, однако более сложные устройства могут работать и с переменным током.

После этого к гнездам (портам) на корпусе устройства подключаются щупы – два кабеля, красного и черного цвета, с оголенными контактами на концах. Черный щуп (минусовой) вставляется в гнездо, обычно помеченное надписью COM. Красный (плюсовой) – в один из дополнительных портов. Они могут иметь разную маркировку; обычно имеется два гнезда: одно – для небольших величин (до 200 мА), второе -до 10 А. Точную маркировку можно узнать из инструкции к конкретному устройству.

Важно! Несмотря на то, что стандартная сила тока в розетке меньше 10 А, измерять мультиметром этот параметр бытовой электросети нельзя. Случится короткое замыкание, и прибор взорвется.

Кликните для увелечения

Измерение силы токаПеред тем как измерить силу тока мультиметром, нужно выбрать подходящий диапазон значений. Для этого нужно приблизительно знать ожидаемый результат. В секции силы тока на корпусе прибора можно найти разные пределы (обычно от 200 мкА до 200 мА), отдельно – 10 А. Если даже примерной информации нет, лучше выбрать вариант побольше – в крайнем случае измерение получится неточным, тогда можно будет снизить предел и провести тест снова. Профессиональные электрики пользуются цифровыми устройствами, которые самостоятельно выставляют нужный диапазон, автоматически определяя проходящие через цепь амперы.

После настройки прибора при измерении силы тока зарядного устройства, АКБ или другого потребителя свободные концы щупов прикладываются к контактам последовательно (с разрывом цепи). Делать это следует, дав нагрузку, чтобы не сжечь прибор. Рекомендуется соблюдать полярность, но это не обязательно – при ошибке на экране мультиметра просто появится число с минусом. Подключать прибор параллельно нельзя, в т. ч. исследуя аккумулятор мультиметром под нагрузкой!

Важно также знать о том, как измерить ток утечки в автомобиле мультиметром. Этот параметр характеризует потребление энергии при выключенном двигателе, и для разных моделей машин варьируется между 10 и 80 мА. Он влияет на скорость деградации аккумуляторов.

Измеряется утечка так же, только при отключении всего оборудования, способного потреблять электрическую энергию.

Измерение напряжения

Узнать определенное напряжение постоянного тока потребуется, например, если понадобится измерить остаточную емкость аккумулятора мультиметром. Перед тем как приступать к измерениям, нужно выбрать тип тока и диапазон значений. Предел устанавливается исходя из тестируемого объекта – у пальчиковых батареек стандартное напряжение равно 1,5 вольт, у автомобильной батареи – 12–12,5 вольт и т. д., точные цифры всегда написаны на электроприборах. Предел ставится ближайший к предполагаемому значению с округлением в большую сторону.

  1. Подключить черный щуп к порту COM.
  2. Подключить красный щуп к порту для измерения напряжения (отмечен буквой V).
  3. Подключить свободные концы щупов к контактам исследуемого объекта.

В школе на уроках физики учат, как измерить напряжение вольтметром, – включать прибор в цепь нужно параллельно потребителю. Здесь принцип тот же: подключать щупы нужно параллельно клеммам автомобильного аккумулятора, участку кабеля и т. д.

Постоянный ток измеряется, если нужно узнать напряжение аккумулятора или другого источника; если же исследуется электросеть, нужно переключить мультиметр в режим переменного тока, далее порядок действий аналогичен. Напряжение спокойно можно измерять и в розетке.

Исходя из первых двух параметров можно измерить мощность прибора, просто перемножив эти величины.

Измерение сопротивления

Эту функцию предстоит использовать чаще всего, так как мультиметром измерить сопротивления резисторов, кабелей, изоляции и других проводников любой электрической цепи наиболее просто. В теории, можно измерить даже сопротивление воздуха, так как этой характеристикой обладают все вещества.

Кликните для увелечения

Порядок действий практически идентичен предыдущим:

  1. Выбирается диапазон измерений. Проверяя сопротивление провода тестером, выбрать можно из гораздо большего ассортимента – вплоть до сотен мегаом (миллионов ом). В таких больших омах обычно измеряется сопротивление изоляции; сопротивление спирали электроприборов обычно находится в пределах 200 Ом.
  2. Подключаются щупы.
  3. Концы щупов параллельно прикладываются к контактам анализируемого прибора или кабеля. Предварительно нужно отключить питание.

Показания обычно незначительно отступают от заявленных, так как измерить сопротивление резистора без погрешности не получится. Например, проверяя резистор мультиметром,нужно получить 82 Ом, а прибор показывает 81,9 Ом -это можно списать на собственное сопротивление мультиметра.

Для того, чтобы померить сопротивление изоляции, нужно подключить один щуп к выходу фазового кабеля, второй – к выходу заземления в распределительной коробке, предварительно обесточив проводку и отключив от сети все приборы. В розетке измерять сопротивление бессмысленно, но можно.

Важно! Точные параметры сопротивления изоляции можно получить только при измерении под повышенной нагрузкой – этим должны заниматься профессиональные электрики, самостоятельно проводить такую работу опасно.

Кроме того, стоит знать, как измерить внутреннее сопротивление аккумулятора. Делается это при помощи измерения мультиметром силы тока и напряжения и простой формулы. К наполовину разряженному аккумулятору нужно подключить два потребителя, после чего провести замеры и посчитать:

Измерение емкости аккумулятора

Использовать мультиметр для определения емкости аккумулятора не рекомендуется, так как измерить емкость аккумулятора с точностью можно только специальным прибором, оценивающим плотность электролита.Если все же нужно проверить заряд аккумулятора мультиметром, емкость батареи измеряется следующим образом:

  1. К клеммам заряженного аккумулятора подключается мощный потребитель, например, лампочка на 60 ватт.
  2. После подключения одного или нескольких потребителей мультиметр включается в режим измерения напряжения и засекается время. Когда напряжение упадет ниже 12 В, для определения ёмкости прошедшее время нужно умножить на силу тока, которую использовали потребители.

По такой же схеме можно узнать емкость аккумулятора телефона или любого другого накопителя энергии – например, заряд батарейки. Если что-то непонятно, стоит посмотреть видео, на котором объясняется как оценить объем заряда, чтобы не испортить устройство.

Это только самые основные функции любого мультиметра. Дорогие модели имеют гораздо больше возможностей, подробнее о которых можно узнать из инструкции – например о том, как измерить частоту мультиметром в розетке. Если прибор этот и другие параметры будут измеряться, следует заранее убедиться, что на нем есть сектор с герцами.

Видео

Чтобы ответить на вопрос, как измерить силу тока мультиметром, необходимо разобраться, что такое сила тока, и что собой представляет мультиметр. Итак, начнем с первой позиции.

Со школьной скамьи известно, что сила тока – это количество (объем) электроэнергии, который проходит через какой-нибудь проводник, к примеру, это может быть обычная лампочка или кусок проволоки. Сам же электрический ток – это направленное движение электронов. Так вот сила тока – это, по сути, количество электронов, прошедших через какую-то одну точку в проводнике за единицу времени (обычно считается за одну секунду). Чисто с физической стороны – это один ампер, равный одному кулону в секунду. На этом информацию по школьной программе можно считать законченной.

Теперь переходим к электрике. Для чего необходимо измерять силу тока? Основное назначение данной процедуры – это определить, не является ли проходящий через проводник ток выше, чем этот проводник может выдержать. Другого назначения нет.

А вот измерять лучше именно мультиметром, который собой представляет универсальный измерительный прибор, с помощью которого можно измерить не только силу тока, но и напряжение, и сопротивление электрической цепочки.

Виды мультиметров

В настоящее время рынок предлагает два вида мультиметров.

  1. Аналоговые.
  2. Цифровые.

Первая модель в своей конструкции имеет шкалу, на которой установлены показатели напряжения, силы тока и сопротивления, а также стрелку, указывающую измеряемые параметры электрических проводников. Начнем с того, что аналоговые мультиметры очень популярны среди новичков. Это и понятно, их цена в несколько раз ниже, чем у цифровых. Плюс возможность научиться на простом приборе.

Недостатков много, и один из главных – это большая погрешность показаний. Правда, в конструкции прибора есть построечный резистор, с помощью которого погрешность можно уменьшить. И все равно, если есть необходимость более точного определения параметров электрической цепи, то лучше выбирать цифровой вариант.

Цифровой мультиметр

Чисто с внешней стороны эта модель отличается от аналоговой только дисплеем, на который выводятся измеряемые величины. Экран в старых моделях светодиодный, в новых жидкокристаллический. При этом это самые точные мультиметры на сегодняшний день, который очень просты в обращении (нет необходимости заниматься подгонкой градуировки, как в случае с аналоговыми моделями).

Конструктивные особенности

Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнезд может быть на разных моделях разное количество: два, четыре или больше. Черный выход – это масса, то есть, общий (обозначается или «com», или минусом). Красный используется именно для измерений, то есть, является потенциальным. Здесь может быть несколько гнезд для измерения каждого параметра электрической цепи, то есть, сопротивления, напряжения и силы тока. На мультиметре такие гнезда обозначаются единицей измерения параметров, так что не ошибетесь.

Второй внешний элемент – это рукоятка, вращающаяся по кругу. С ее помощью устанавливается предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами. Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.

А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситу тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь мультиметром с максимальным пределом в 10 А. Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпусе прибора или в его паспорте.

Измеряем силу тока

Что нужно сделать в первую очередь:

  • устанавливаем щупы: черный в черное гнездо, красный в красное с обозначением ампера – «А»;
  • переключаем тумблер, который показывает, какой ток надо будет проверять: переменный «AC» или постоянный «DC»;
  • устанавливается интервал измеряемых пределов так, чтобы не спалить сам прибор, то есть, предел установить таким, который будет выше ожидаемого уровня силы тока в электрической цепи.

Подготовительный этап закончен, мультиметр готов, можно проводить измерение силы тока.

Внимание! Перед тем как проводить замеры, необходимо электрическую сеть обесточить. Не стоит проводить тестирование во влажной среде или в помещении с высокой влажностью. Придерживайтесь обязательно требований техники безопасности.

К примеру, как проверить участок электропроводки. Для этого концы участка надо оголить (удалить изоляцию на проводах) и подключить к ним два щупа от мультиметра. Кстати, на конце черного провода установлен «крокодил», так что подсоединить его к проводке не составит труда. На красном проводе установлен именно щуп в виде шила. Его придется вручную подсоединять, прикладывая щуп к оголенному концу.

Итак, если все приготовления закончены, можно подавать на участок проводки напряжение. На дисплее мультиметра должны показаться цифровые обозначения силы тока. Если на экране высветились нули, то это или обрыв сети, или неправильно установлен предел измерений. Поэтому выключите подачу тока на участок, отсоединить мультиметр и настройте его под другую ожидаемую величину. И все, то же самое, проведите заново.

Что можно дополнительно посоветовать?

  • Будет лучше, если перед тем как начать работу по тестированию проводника, ознакомиться с инструкцией к прибору. Особое внимание надо уделить разделу, где описываются меры предосторожности.
  • Обязательно при использовании мультиметра надевать на руки защитные резиновые перчатки.

Как измерить силу тока при помощи токоизмерительных клещей

Последовательность измерений силы переменного или постоянного тока при помощи захвата токоизмерительных клещей:

Подготовка к измерениям (во избежание поражения электрическим током или травм):

  • Отсоедините измерительные щупы от мультиметра.
  • Следите, чтобы пальцы находились за тактильным барьером, находящимся на передней панели мультиметра.
  1. Переместите регулятор к требуемой функции — «A ac» или «A dc». На экране должен появиться символ захвата ( ), указывающий, что измерение выполняется захватом клещей.
  2. Примечание. Если измеряемый ток не превышает 0,5 А, точка в центре отображаемого значка ( ) будет мигать. Если ток превышает 0,5 А, отображение центральной точки будет постоянным.
  3. Перед измерениями силы постоянного тока (если мультиметр может их выполнять): Подождите, пока застабилизируется экран, затем нажмите кнопку «Ноль», чтобы проверить правильность показаний. Обнуление мультиметра позволяет удалить из показаний смещение постоянной составляющей. Функция обнуления применима только при установке регулятора в положение измерения силы постоянного тока.
  4. Примечание. Перед обнулением мультиметра убедитесь, что клещи сжаты и внутри них нет проводника.
  5. Нажмите рычаг, управляющий захватом, раскройте захват и установите в захват проводник, выбранный для измерений.
  6. Закройте захват и, пользуясь метками выравнивания на захвате, установите проводник в центр захвата.
  7. Считайте показания с экрана.

Порядок измерения силы переменного тока с использованием гибкого токоизмерительного датчика:

Подготовка к измерениям (во избежание поражения электрическим током или травм):

  • Не устанавливайте гибкий токоизмерительный датчик на проводники и не снимайте его с проводников, находящихся под опасным напряжением. При установке и снятии гибкого токоизмерительного датчика будьте особенно осторожны.
  • Отключите электропитание проверяемой установки или наденьте соответствующую защитную одежду.
  1. Подключите гибкий токоизмерительный датчик к мультиметру. См. рисунок выше.
  2. Установите гибкую петлю датчика вокруг проводника. Если вы размыкаете петлю гибкого датчика для охвата проводника, не забудьте снова сомкнуть петлю и зафиксировать ее замком. Срабатывание замка гибкого токоизмерительного датчика сопровождается характерным звуком и прекращением затяжки.
    • Примечание. При измерении тока проводник должен находиться в центре гибкого токоизмерительного датчика. По возможности избегайте измерений вблизи других токонесущих проводников.
  3. Держите замок датчика на расстоянии более 2,5 см (1 дюйм) от проводника.
  4. Установите поворотный регулятор на значок . Когда поворотный регулятор находится в правильном положении, на экране появляется символ , означающий, что показания снимаются гибким токоизмерительным датчиком.
    • Примечание. Если измеряемый ток не превышает 0,5 А, точка в центре отображаемого значка ( ) будет мигать. Если ток больше 0,5 А, отображение центральной точки будет постоянным.
  5. Считайте показания тока с экрана.

Если показания гибкого токоизмерительного датчика не соответствуют ожиданиям:

  1. Осмотрите систему соединения (замок) и убедитесь, что она не повреждена и обеспечивает правильное соединение. При наличии в системе соединения какого-либо инородного предмета она не может быть сомкнута надлежащим образом.
  2. Проверьте провод между гибким токоизмерительным датчиком и мультиметром на отсутствие повреждений.
  3. Удостоверьтесь, что регулятор находится в правильном положении ( ).
Выберите подходящие токоизмерительные клещи

Лаборатория радиолюбителя с нуля. Часть 2. Обзор таинственного мультиметра — android.mobile-review.com

9 марта 2021

Сергей Новиков

Facebook

Twitter

Вконтакте

Введение

Как уже говорилось в первой части этого цикла статей, идеального мультиметра не существует, и поэтому наш выбор, как и автора, – это всегда компромисс: с отсутствием чего вы готовы мириться ради получения других преимуществ.

Распаковка

Спустя три дня после заказа мультиметр был отправлен продавцом, а ещё спустя 12 был получен в местном отделении логистической компании – как раз в день появления первой части статьи. Всё послание уместилось в один небольшой пластиковый пакет из воздушно-пузырьковой плёнки (называемой в народе «пупыркой»), который сравним с обычным яблоком:

Внутри этого пакета располагалась обычная картонная коробочка с изделием:

На коробке изображены различные варианты исполнения мультиметра и наклеен логотип производителя (в нашем случае это HoldPeak) – т.к. одна и та же модель может выпускаться под разными брендами (встречались модели ещё под брендами BTMETER и ANNMETER).

С обратной стороны приведен список из трёх моделей мультиметров и их технические характеристики (список параметров, как оказалось, неточный):

Коробка в длину сравнима по размерам с обычной ручкой:

Интрига практически сошла на нет, и из трёх моделей мультиметра от HoldPeak из его новой бюджетной линейки HP-сороковой серии только одна модель присутствовала в списке желаний первой части обзора – HP-41B. Внутри коробки было положено:

Комплект поставки

  • Мультиметр
  • Инструкция пользователя
  • Измерительные щупы
  • Термопара открытого типа

Ссылаясь на некие правила для международных авиаперевозок, запрещающие перевозку жидкостей, порошков и батарей, продавцы с AliExpress, как правило, не кладут в комплект поставки устройств сменные элементы питания. В нашем случае отсутствовали две батарейки формата ААА. Хотя на том же AliExpress спокойно продаются отдельно эти самые батарейки, и доставляются они без особых проблем (возможно, что тут задействована не авиаперевозка).

Комплектные щупы (на фото выше) обычные, длиною около 80 см от кончика до кончика. Имели небольшой неприятный запах, который уже почти выветрился. На щупах в наличии надпись об их принадлежности к категории электробезопасности (CAT) CAT III-600 В. В дополнение к этим щупам были заказаны у другого продавца щупы категории CAT IV-1000 В с внешней силиконовой изоляцией (плавится только при очень высоких температурах) и чуть длиннее.

Термопара:

Внешний вид

Мультиметр HoldPeak HP-41B выделяется на фоне остальных моделей, помимо очень компактных размеров, ещё и своим необычным внешним видом с изогнутыми линями профиля двухцветного чёрно-голубого корпуса (под другими брендами эта модель выпускается в иной расцветке), что в значительной степени повлияло (в положительную сторону) на эргономику обозреваемого прибора.

На передней панели можно увидеть ЖК-дисплей с грозной надписью «6000 COUNTS TURE-RMS AUTO POWER OFF», где сразу режет глаз «TURE-RMS», а не «True-RMS», как должно быть правильно. Но это поправимо – мультиметр в ходе тестирования был разобран, а экранный трафарет с надписью перевернут. В итоге экран теперь выглядит так:

Чуть ниже экрана расположился блок из пяти прорезиненных кнопок выбора дополнительных режимов, а под ними – основной поворотный (на 90°) переключатель режимов, который в крайних положениях выключает прибор.

Под переключателем режима расположились три разъёма для подключения измерительных щупов: общий (черный, он же «земля», он же «минус»), основной (красный, он же «плюс») и отдельный разъём для измерения высоких токов (до 10 А). Компактные размеры мультиметра повлияли и на совмещение разъёма измерения малых токов с разъёмом измерения напряжения и прочих параметров (обычно в мультиметрах для измерения токов делают отдельные разъёмы). Для такого компактного мультиметра, как HP-41B, это простительная необходимость, но для приборов большего размера такой подход будет большим минусом, и лично я бы не советовал их брать.

Непривычные гладкие формы корпуса:

На верхнем скошенном под углом торце имеется надпись с логотипом производителя, названием производителя и номером модели мультиметра, а также три прямоугольных окошка под светодиодные индикаторы:

Наличие перевернутой надписи может сперва натолкнуть на мысль, что производитель опять «налажал» с нанесением надписей, как в случае с «TURE-RMS» на дисплее, но тут всё очень даже правильно, т.к. верхняя часть корпуса имеет скос под некоторым углом и эта самая надпись, если смотреть на экран, читается правильно (см. фото экрана со всеми сегментами). А учитывая тот факт, что на экран в мультиметре мы будем смотреть чаще, чем со стороны, то с логикой разработчиков в нанесении своего логотипа можно согласиться.

На обратной стороне корпуса мультиметра нанесена предупреждающая надпись о необходимости соблюдать правила техники безопасности и отключать измерительные щупы перед тем, как разбирать прибор. Чуть ниже надписи расположилась складная подставка для размещения мультиметра в вертикальном положении. Она имеет два жестких положения, задающих углы наклона прибора:

Для включения мультиметра нужно вставить две батарейки формата ААА. Для этого нужно сзади открутить три самореза. Тот факт, что для этого применяются саморезы с закручиванием прямо в корпус, а не винты с бронзовыми гайками, как в других аппаратах, запишем в минусы:

Зато возможность оперативно заменить сразу оба предохранителя без дополнительной разборки корпуса запишем в дополнительные плюсы, т.к. многие производители считают ненужным так делать. А перед тем, как включить мультиметр, давайте познакомимся с его возможностями:

Возможности гаджета по версии производителя

Приводим лишь «сухие» цифры из спецификаций прибора, по каждому пункту списка пройдёмся дальше подробнее:

  • Размеры: 150х76х33 мм
  • Вес: 160 г (170 г с батарейками)
  • Питание: 2 батарейки формата ААА по 1,5 В
  • True RMS
  • Количество отсчетов: 6000
  • Выбор диапазонов измерений: автоматический
  • Измерение постоянного напряжения (по верхнему пределу шкалы измерений): 600 мВ ~ 600 В
  • Измерение переменного напряжения: 6 В ~ 600 В
  • Измерение постоянного тока: 600 μA ~ 10 A
  • Измерение переменного тока: 600 μA ~ 10 A
  • Измерение сопротивления: 600 Ω ~ 60 MΩ
  • Проверка целостности соединений (она же «прозвонка» цепей)
  • Тест диодов
  • Измерение ёмкости: 6 нФ ~ 60 мФ
  • Измерение частоты: 9,999 Гц ~ 9,999 МГц
  • Измерение скважности сигнала: 0,1% ~ 99,9%
  • Измерение температуры: -20°С ~ 1000°С
  • Бесконтактное измерение напряжения (поиск скрытой проводки)
  • Отдельный режим теста светодиодов и стабилитронов
  • Запоминание значений показаний
  • Фиксация максимальных и минимальных значений показаний
  • Подсветка дисплея
  • Автоотключение
  • Режим относительных измерений

А теперь пройдёмся по каждому из перечисленных пунктов подробнее:

Размеры и вес

Как уже было сказано выше, небольшие размеры и вес, а также эргономичная форма HP-41B, позволяют носить его с собой даже во внутреннем кармане пиджака, не говоря уже о верхней одежде, а сам прибор при этом лежит в руке как влитой. Несмотря на своё бюджетное позиционирование, качество обработки корпуса находится на высоком уровне, как для такого класса устройств – без каких-либо видимых «наплывов» пластика по углам и стыкам, без люфтов и зазоров. Разве что надпись «TURE-RMS» даёт о себе знать.

Вот так выглядит HoldPeak HP-41B в сравнении с обычным смартфоном:

Элементы питания

Питается мультиметр двух небольших батареек формата AAA общим напряжением в 3 вольта. Для компактных размеров прибора и его небольшой цены это самый оптимальный вариант. Лично для меня, если бы пришлось выбирать два прибора со сходными параметрами, но с различным питанием (от 9-вольтовой батарейки и АА/ААА), выбор пал бы на второй вариант (с батарейками АА/ААА). Для вас это может быть несущественным фактом или даже иметь совсем противоположный мотив (как по мне, то лучше 6 элементов АА/ААА, чем одна «Крона»).

True RMS

В прошлой части статьи мы уже говорили о том, что прибор обязательно должен быть True RMS, и это понятие в переводе с английского обозначает «истинное среднеквадратичное значение», или, другими словами, «действующее значение переменного тока». Само это понятие пришло из математики и означает (в упрощенной форме) возможность более точного измерения значения переменного тока, чья форма сигнала отличается от синусоидальной.

Почему именно True RMS? А всё из-за специфики измерения переменного тока в зависимости от формы его сигнала. Но сперва вспомним школьную программу по физике (в максимально сжатой форме). Заранее предупреждаю, что для тех, кто прогуливал уроки по теме «Постоянный ток», дальнейшее чтение будет вызывать большие муки. Для цепей постоянного тока потребляемая мощность (например, лампочки) будет измеряться по следующей формуле:

Где P – собственно мощность, I – сила тока, проходящая через лампочку, а U – напряжение на лампочке.

А вот с измерением мощности переменного тока всё сложнее. Дело в том, что за определенный период времени (величина, обратная частоте) напряжение может меняться от нуля до некоторых отрицательных и положительных значений. Вот пример различных по форме сигналов переменного тока с одинаковым пиковым (амплитудным) значением и одинаковой частоты:

Показания измерения мгновенной (в определенный момент времени) нам ничего особо не дадут, поэтому требуется расчёт среднего значения мощности (активной, которая и указывается на тех самых лампочках накаливания), интегрированной по времени:

В другом виде эту формулу, подставляя вместо мощности произведение напряжения и силы тока, можно записать так:

Отсюда следует, что среднеквадратичное значение переменного напряжения, которое должно показываться True RMS мультиметром, вычисляется по следующей формуле:

Для синусоидальной формы сигнала переменного тока вышеприведенная формула сворачивается до следующего вида:

Где Ud – действующее значение напряжения, а Um – пиковое значение. Именно по этой упрощенной формуле (для переменного напряжения с синусоидальной формой) и рассчитывают обычные мультиметры, просто умножая пиковое значение напряжения на коэффициент 0. 707 независимо от того, какую форму принимает переменный ток.

Читатель справедливо может задать вопрос: «А где на практике, в повседневной жизни обычному человеку может потребоваться True RMS мультиметр?». Самый яркий пример – измерение напряжения на выходе источников бесперебойного питания, где в дешевых моделях форма сигнала далека от правильной синусоиды.

Количество отсчетов

Такой параметр мультиметра, как количество отсчетов его цифровой шкалы, показывает, какое наибольшее число данный мультиметр может отобразить на дисплее до того, как произойдет смена пределов измерений, и какое количество значимых цифр в общей сложности он может показать. В нашем случае это 6000.

Другое название для параметра «Количество отсчетов» – «Число отображаемых разрядов», он для нашего мультиметра записывается в виде 3⅚. Здесь первая цифра обозначает число полных отображаемых разрядов (три), числитель – максимальное значение (пять), которое может принимать неполный разряд (самая левая цифра), а знаменатель – число возможных состояний (всего шесть, включая 0).

Выбор диапазонов измерений

Все мультиметры имеют минимальный и максимальный предел измерений для каждого измеряемого параметра. Данная информация обычно приводится в руководстве пользователя на странице с перечнем технических характеристик прибора. Мы же эту информацию привели в разделе «Возможности гаджета по версии производителя». Например, для постоянного напряжения заявленный предел измерений для HP-41B составляет от 600 мВ до 600 В. Соответственно, исходя из разрядности нашего мультиметра общее количество диапазонов для измерения постоянного напряжения будет равняться четырём (600 мВ, 6 В, 60 В и 600 В).

Выбор диапазона будет осуществлять мультиметр самостоятельно в автоматическом режиме с правом передачи ручного управления в руки своего хозяина с помощью кнопки «RANGE». Такая ситуация может возникнуть, например, если мы измеряем где-то напряжение около 4 В, а мультиметр выбрал для отображения диапазон 60 В, где нам доступно будет ещё две цифры после десятичной запятой. Вроде неплохо, но следует учитывать, что прибор имеет некую погрешность в измерениях на каждом из пределов, поэтому иногда имеет смысл сместить диапазон измерений с 60 В на 6 В для повышения точности. Кроме того, выбор предела измерений вручную доступен и до начала самих измерений. Переключения обратно в автоматический режим выбора предела измерений не предусмотрено, и нужно задействовать переключатель режимов измерений (т.е. выбрать поворотным переключателем другой режим и опять вернуться к нужному) или проще – нажимать кнопку «SELECT».

Ну а теперь настало время включить мультиметр и начать:

Измерение постоянного напряжения

Согласно спецификациям, указанным в документации к прибору, заявленная точность гарантируется производителем в течение года после его калибровки при условии осуществления замеров мультиметром в диапазоне температур окружающей среды от 18°С до 28°С и при относительной влажности воздуха не более 70%.

При измерении постоянного напряжения точность составляет ± (0,5% + 5 цифр) во всех диапазонах измерений, которых, как мы уже писали в предыдущей главе, всего 4: 600 мВ, 6 В, 60 В и 600 В. Разрешение для каждого из диапазонов составляет соответственно 0,1 мВ, 1 мВ, 10 мВ и 100 мВ.

Первое положение поворотного переключателя режима устанавливает мультиметр в режим измерения постоянного напряжения (значок «DC» на экране как раз об этом нам и сообщает). В качестве подопытного выступают батарейки формата CR2032.

Сперва берем старую, которую заменили:

Вроде нормально, показывает заявленные 3 вольта. Но стоит включить параллельно ей нагрузку (резистор 57 Ом), и всё меняется кардинальным образом:

Под нагрузкой старая батарейка показывает всего лишь 2,2 мВ (падение более чем в 1000 раз!). Вот именно из-за необходимости подключать параллельно батарейкам нагрузку (что не всегда удобно) при измерении их напряжения и проверке их «рабочего» состояния искался мультиметр со встроенным режимом теста батареек. Но данный режим присутствовал лишь в некоторых недорогих моделях.

Теперь проведём аналогичную процедуру с новой батарейкой:

Тут она показывает 3,3 вольта – немного выше старой. Подключаем к ней нагрузку в виде того же резистора:

А тут уже напряжение упало всего лишь до 2,78 вольта.

В спецификации к HoldPeak HP-41B указано, что в режиме измерения постоянного напряжения его импеданс (полное внутреннее сопротивление) составляет 10 МΩ, а в диапазоне измерения 600 вольт – более 100 МΩ.

Проверяем справедливость данного заявления с помощью стороннего мультиметра:

Тут все 11 МΩ. Кроме того, производитель заявляет о наличии защиты от перегрузки (при превышении напряжения в 600 вольт).

Далее у нас на очереди:

Измерение переменного напряжения

Но сперва немного справочной информации:

  • Точность измерений переменного напряжения составляет ± (0,8% + 5 цифр)
  • Разрешение для каждого из диапазона измерений (6 В, 60 В и 600 В) составляет соответственно 1 мВ, 10 мВ и 100 мВ
  • Импеданс: 10 МΩ
  • Защита от перенапряжения: 600 В
  • Диапазон частот измеряемого напряжения: от 40 Гц до 2 кГц

Переключение в режим измерения переменного напряжения осуществляется нажатием синей кнопки «SELECT» в том же положении переключателя режимов, что и для постоянного напряжения. На экране должна загореться надпись «AC».

Подключаем щупы к первому попавшемуся источнику переменного тока – розетке:

Почти 220 вольт, а если округлять до целого числа, то идеально. В этом же режиме можно узнать частоту переменного напряжения, нажав среднюю кнопку «Hz/DUTY»:

Идеальные 50 Гц, как и положено. Нажав ещё раз кнопку «Hz/DUTY», переходим в режим измерения скважности (отношение периода следования импульсов к длительности импульса):

Практически идеальные 50% (с учётом округления до целого числа) – как и положено для сети бытовой электропроводки с её синусоидальной формой сигнала переменного тока.

Измерение постоянного тока

Информация из технических спецификаций HoldPeak HP-41B:

  • Точность измерений постоянного тока составляет ± (1,2% + 5 цифр) и ± (1,5% + 5 цифр) для диапазонов 6 А и 10 А
  • Разрешение для каждого из диапазона измерений (600 µА, 6000 µА, 60 мА, 600 мА, 6 А, 10 А) составляет соответственно 0,1 µА, 1 µА, 10 µА, 100 µА, 1 мА, 10 мА
  • Защита от перегрузок: с помощью быстродействующего плавкого предохранителя (10 А / 250 В) для диапазонов 2 А и 10 А. Для остальных диапазонов – 250 мА / 250 В.

При измерении силы тока у новичков зачастую возникают проблемы в виде сгоревших предохранителей в мультиметре или даже наблюдается выход из строя измерительного прибора из-за того, что они подключают его так же, как и при измерении напряжения, т.е. параллельно нагрузке, просто воткнув щупы в розетку сети бытовой электропроводки. Так делать категорически запрещено! Потому что при измерении силы тока («амперов») измерительный прибор следует подключать исключительно последовательно нагрузке (оборвать один из проводов, идущих к нагрузке – той же лампе, и к этим двум оторванным проводам подключать амперметр или мультиметр в режиме измерения силы тока). А вот тут и возникает тупик даже у бывалых – если в случае с низковольтными цепями можно ещё как-то организовать такую схему:

То с высоковольтной бытовой сетью такой фокус не проделать – и не нужно даже пытаться это делать, жизнь дороже. Но почему не загорается светодиод? Подключаем его напрямую:

Есть контакт! Светодиод горит. Замеряем сопротивление прибора на концах щупов в режиме измерения силы тока – более 10 мегаом:

Непорядок. Значит, нужно проверить целостность предохранителей в мультиметре:

Подозреваемый найден. Посмотрим на него поближе:

Идём в магазин за новым предохранителем. Но найти предохранитель нужного номинала (800 мА) после обеда – не такая уж простая задача: есть или большего, или меньшего номинала. Их пришлось и взять – на 700 мА и 1 А. Вставляем в прибор предохранитель на 700 мА. Собираем заново схему со светодиодом и замеряем силу тока:

Как видно, потребление составляет 35,83 мА.

Измерение переменного тока

Технические спецификации:

  • Точность измерений переменного тока составляет ± (1,5% + 5 цифр) и ± (2% + 5 цифр) для диапазонов 6 А и 10 А
  • Разрешение для каждого из диапазонов измерений (600 µА, 6000 µА, 60 мА, 600 мА, 6 А, 10 А) составляет соответственно 0,1 µА, 1 µА, 10 µА, 100 µА, 1 мА, 10 мА
  • Защита от перегрузок: с помощью быстродействующего плавкого предохранителя (10 А / 250 В) для диапазонов 2 А и 10 А. Для остальных диапазонов – 250 мА / 250 В.
  • Диапазон частот переменного тока: от 40 Гц до 2 кГц

Для измерения силы переменного тока, который будет проходить через прибор, подключенный к сети бытовой электропроводки, придётся собрать специальное устройство. В качестве заготовки для такого устройства будет использована новая колодка для удлинителя на два гнезда без заземления:

И силовой кабель от старого удлинителя, который в буквальном смысле рассыпался в руках от длительного пребывания на солнце:

Приступим к операции. Для начала раскручиваем колодку:

Разбираем центральную часть красного цвета, в которой находится вся силовая часть колодки:

Достаем одну контактную площадку и разбираем её:

Наша задача теперь состоит в том, чтобы разомкнуть цепь между двумя контактами для вилки на этой площадке. Для этого воспользуемся обычными плоскогубцами и переломаем обе половинки площадки по отверстию. Вставляем «перекусанную» площадку на прежнее место:

Следующий этап операции заключается в подключении силового кабеля к этим двум разомкнутым половинкам контактной площадки. Подключать будем с помощью паяльника. Теперь зачищаем концы кабеля и отрезаем провод заземления (он зелёного цвета), продевая два оставшихся конца кабеля в крышку силовой колодки:

Теперь нужно залудить контакты площадки:

И подпаять к ним два провода таким образом, чтобы можно было без проблем закрыть крышку силовой части колодки:

Собираем колодку:

Помечаем на колодке контакты, к которым подключены провода:

Наше устройство для измерения тока, потребляемого бытовыми приборами, подключаемыми к сети переменного тока, готово. Принцип его работы такой – в одну розетку вставляем любой бытовой прибор, работающий от сети переменного тока, а во вторую розетку – пару щупов нашего мультиметра, включенного в режиме измерения силы тока. Помечать на колодке контакты нужно было для того, чтобы выяснить, какой из них «ноль», а какой «фаза», с целью включения мультиметра в разрыв фазного провода. Там, где будет «0», вставляем вилку от бытового прибора, а где покажет «фазу» – щупы мультиметра.

О том, как определить «фазу» в силовой проводке мультиметром, не имеющим для этой цели специального режима (как наш HP-41B), расскажем подробнее в главе «Лайфхаки».

Для измерения силы тока в сети бытовой электропроводки будем использовать силиконовые щупы, которые как раз вовремя приехали из Поднебесной. Они имеют провода большего сечения и помечены как соответствующие категории CAT IV-1000 В:

Кроме того, они длиннее комплектных почти на 30 см (109 см против 80 см), и в комплекте с ними есть пара зажимов типа «крокодилы» в изоляции:

В наличии защитные колпачки:

Сама форма щупов имеет немного изогнутый профиль:

Зажимы «крокодилы» специально предназначены для подключения к таким щупам:

К мультиметру подключаются как родные:

При их замыкании мультиметр показывает нулевое сопротивление:

Сами щупы больше комплектных и по длине, и в диаметре:

Разъёмы «бананы» для подключения щупов к мультиметру, другой формы (эргономичнее):

Насечка в новых щупах нанесена поперечно, в отличие от комплектных, где они нанесены параллельно разъёму, из-за чего доставать комплектные щупы не так удобно, как новые.

А теперь вернёмся к измерению силы тока. Подключаем сперва щупы к фазной розетке, а затем уже саму нагрузку, в качестве которой выступает утюг:

Потребляемый ток составил 8,36 А (на самом первом уровне, когда сработало термореле утюга при повороте ручки регулировки температуры):

Если напряжение на нашем утюге составляет 236,6 вольт:

То, согласно закону Ома, потребляемая утюгом мощность в этом режиме при известных величинах силы тока и напряжения вычисляется, как мы уже говорили выше, по следующей формуле:

И составляет 8,36*236,6=1977,976 Вт (почти два киловатта).

С измерением напряжения и силы тока покончено, переходим к измерению параметров электронных компонентов. Переводим переключатель режимов измерений мультиметра в следующее за измерением напряжения положение, в котором производятся замер сопротивления, «прозвонка» цепей, тест диодов и измерение ёмкости конденсаторов. По умолчанию предлагается:

Измерение сопротивления

Но сперва несколько цифр из спецификаций, касающихся этого раздела:

  • Точность измерений сопротивления для диапазонов до 6 МΩ составляет ± (1% + 5 цифр), а для диапазона в 60 МΩ это уже ± (1,5% + 5 цифр)
  • Разрешение для каждого из диапазона измерений (600 Ω, 6 кΩ, 60 кΩ, 600 кΩ, 6 МΩ, 60 МΩ) составляет соответственно 0,1 Ω, 1 Ω, 10 Ω, 100 Ω, 1 кΩ, 10 кΩ
  • Защита от перенапряжения: 300 В

Берем резистор на 100 Ом:

Наш мультиметр показал 98,7 Ом, что в пределах допустимых отклонений измеряемого резистора (последнее четвертое кольцо на нём золотого цвета означает допуск отклонения от номинала в пределах ±5%).

В автоматическом режиме измерение малых сопротивлений занимает порядка двух секунд – прибор начинает перебор с верхнего, 60-мегаомного предела измерений. Для ускорения этой процедуры можно воспользоваться режимом ручного выбора пределов измерений. Причём для измерения сопротивлений после мегаомной шкалы HP-41B перескакивает сразу на измерение омов, что очень удобно (но не совсем логично), а затем уже после омов шкала переключается на измерение килоомов.

Следующим режимом, выбираемым синей кнопкой «SELECT», стоит:

Проверка целостности соединений

Или, как его ещё называют в народе, «прозвонка». Согласно документации, мультиметр будет издавать звуковой сигнал и зажигать светодиод красного цвета, если сопротивление между щупами будет составлять менее 50 Ом. В этом режиме имеется защита от перегрузок до 300 вольт, а для самой «прозвонки» используется напряжение в 2,1 вольта, что соответствует действительности:

Сама «прозвонка» очень шустрая, без каких-либо временных лагов:

Нажав ещё раз кнопку «SELECT», выбираем режим:

Тест диодов

В этом режиме (на экране появляется схемное изображение диода) на диоды (т.е. на щупы) подаётся напряжение около 3,3 вольта, а мультиметр измеряет на них напряжение падения. Данный режим также защищен от перенапряжения до 300 вольт (т.е. можно воткнуть щупы в вилку бытовой электросети при включенном режиме теста диодов). Данное напряжение падения мы увидим на приборе при подключении плюса мультиметра (красный провод) к аноду светодиода (длинный вывод), а минуса (черный провод) – к катоду светодиода (короткий вывод):

Правильное подключение прибора к светодиоду, и мы наблюдаем его слабое свечение, а наш прибор при этом показывает напряжение падения, равное 1,8 В (поэтому светодиод не будет светиться при подключении к нему одной батарейки на 1,5 вольта).

При обратном подключении щупов к исправному светодиоду мультиметр не должен показывать никакого падения:

Последний режим, который выбирается кнопкой «SELECT» во втором положении переключателя режимов, это:

Измерение ёмкости

Как всегда, начнём с записей в спецификациях:

  • Разрешение для каждого из диапазона измерений (6 нФ, 60 нФ, 600 нФ, 6 µФ, 60 µФ, 600 µФ, 6 мФ, 60 мФ) составляет соответственно 1 пФ, 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ, 1 µА, 10 µА
  • Точность измерения ёмкости для диапазона в 6 нФ составляет ± (2,5% + 10 цифр)
  • Точность измерения ёмкости для диапазона от 60 нФ до 600 µФ составляет ± (2% + 6 цифр)
  • Точность измерения ёмкости для диапазонов 6 мФ и 60 мФ составляет ± (5% + 15 цифр)
  • Защита от перенапряжения: 300 В

Чем выше ёмкость конденсатора, тем дольше проводится процесс её измерения, вплоть до нескольких секунд. Ёмкость старых конденсаторов может составлять до половины своего номинала:

Ёмкость новых конденсаторов близка к заявленному значению:

Ёмкость старых керамических конденсаторов тоже может значительно отличаться от указанной (4,7 нФ):

Ёмкость плёночных конденсаторов со временем мало чем отличается от указанной:

А ёмкость новых (неиспользованных) полимерных конденсаторов даже чуть выше, несмотря на их 7-летний возраст с момента покупки:

Закончив с измерением ёмкости конденсаторов, переходим к отдельному режиму измерения:

Частоты и скважности сигнала

Данный режим помечен на переключателе пиктограммой «Hz%». По умолчанию мультиметр измеряет частоту. Для перехода в режим измерения скважности следует нажать кнопку «SELECT». Стоит отметить, что при измерении частоты мультиметр задействует полностью все 4 разряда своей цифровой шкалы, т.е. её количество отсчетов составляет 10000.

Согласно спецификации для режима измерения частоты и скважности:

  • Точность измерения частоты составляет ± (0,15% + 5 цифр)
  • Разрешение для каждого из диапазона измерений частоты (9,999 Гц, 99,99 Гц, 999,9 Гц, 9,999 кГц, 99,99 кГц, 999,9 кГц, 9,999 МГц) составляет соответственно 0,001 Гц, 0,01 Гц, 0,1 Гц, 1 Гц, 10 Гц, 100 Гц, 1 кГц
  • Диапазон измерения скважности: 1% ~ 99% с точностью измерения ±0,5
  • Защита от перенапряжения: 300 В

Измерение данных параметров ничем не отличается от их измерения в режиме измерения переменного напряжения, когда нажималась отдельная кнопка «Hz/DUTY». Единственное отличие – частота теперь не ограничивается 2 кГц, при которых гарантировалась точность измерения переменного напряжения.

А теперь настала очередь:

Измерение температуры

Данный режим на поворотном переключателе следует за предыдущим режимом измерения частоты и скважности и помечен как «°С/°F». Диапазон измеряемых величин находится, согласно спецификации, в пределах -20°С ~ 1000°С с точностью измерения ± (3% + 3 цифры) и разрешением в 1°С. В этом режиме предусмотрена защита от перенапряжения до 600 вольт.

По умолчанию измерение температуры производится в градусах Цельсия. Также возможно измерять температуру и в градусах Фаренгейта. Для этого необходимо нажать синюю кнопку «SELECT». Повторное её нажатие опять переводит мультиметр на измерение температуры в градусах Цельсия.

HoldPeak HP-41B позволяет измерять температуру и без подключения термопары – для этого у него на плате распаян терморезистор, который худо-бедно справляется со своей задачей как при комнатной температуре:

Так и на улице:

Но так как измерительный элемент находится внутри самого прибора, точность его показаний будет существенно отличаться от температуры снаружи. Тем более что измерить температуру кипящей или талой воды, а также расплавленного припоя, невозможно. Для этой цели воспользуемся термопарой (термоэлектрический преобразователь), идущей в комплекте с мультиметром. Её датчик на конце жесткого провода выглядит так:

Общая длина термопары от кончика датчика до конца разъёмов «бананы» составляет около 102 см. Для измерения температуры с помощью термопары её нужно подключить к мультиметру, обязательно соблюдая полярность, – черный разъём термопары подключаем к общему (черному) разъёму мультиметра, а красный штекер – в красное гнездо.

Для контроля точности калибровки мультиметра по измерению температуры, не имея при себе прецизионных приборов, предназначенных для этих целей, воспользуемся методом измерения талой и кипящей воды.

Набираем в стакан лёд и доливаем в него немного воды. Опускаем в наш коктейль термопару:

Мультиметр показывает 1°С. Неплохо. Но как покажет себя испытуемый при измерении кипящей воды? Для этого воспользуемся таким нехитрым устройством, в которое нальём воду:

Включаем устройство, полностью заполоненное водой, и доводим её до кипения:

Здесь мультиметр также успешно справился со своей задачей и показал 99°С. Значит, калибровать температуру жал паяльной станции этим прибором можно будет смело.

А теперь нас ждёт:

Бесконтактное измерение напряжения

На поворотном переключателе данный режим следует за измерением температуры и помечается пиктограммой «NCV», чья аббревиатура обозначает «Non-Contact Voltage» (в переводе с английского будет дословно «бесконтактное напряжение»). Другое «народное» название у этого режима – «поиск скрытой проводки». В русскоязычной документации к мультиметрам можно встретить название «бесконтактный детектор/датчик напряжения».

В этом режиме можно с помощью мультиметра определить, находится ли какой-либо кабель под высоким напряжением, а также найти в стене, где проложен кабель бытовой электропроводки. Подключать щупы к мультиметру в этом режиме не нужно.

При отсутствии рядом с мультиметром источника высокого напряжения он показывает:

Данная аббревиатура означает «Electromotive Force» (электродвижущая сила, или ЭДС). Т.е. прибор сообщает нам, что находится в режиме измерения ЭДС. При этом постоянно горит зеленый светодиод.

По мере приближения мультиметра к источнику напряжения он начинает издавать короткий сигнал с длительными промежутками, медленно мигая красно-зеленым светодиодом, а на экране появляется одна черточка:

И чем ближе к источнику напряжения (или чем выше на нём напряжение), тем больше черточек появляется на экране, а сигнализация и перемигивание светодиодов будут учащаться:

Следом за режимом бесконтактного измерения напряжения на поворотном переключателе режимов мультиметра выбирается:

Тест светодиодов и стабилитронов

Этот режим примечателен тем, что, в отличие от обычного режима проверки диодов, доступного на подавляющем большинстве мультиметров, в т.ч. и этом, на тестируемые светодиоды и стабилитроны подаётся повышенное напряжение (согласно спецификации, напряжение холостого хода превышает 18 В):

Видим, что HP-41B показывает напряжение около 15,31 В, которое на другом мультиметре почти равно этому значению.

Повышенное напряжение нужно для некоторых типов светодиодов, которые применяются в обычных светодиодных лампах освещения, пришедших на смену лампам накаливания, а также для теста светодиодов в светодиодных лентах.

Мощный SMD-светодиод из лампы освещения в режиме обычного теста светодиодов показывает «обрыв»:

Тогда как в режиме теста светодиодов этот полупроводник показывает падение напряжения в 7,72 вольта:

И он начинает светиться. Неисправный светодиод из этой же лампы «коротит» (слишком маленькие значения напряжения) и не светится:

Неисправные светодиоды могут светиться, но не так ярко, а их падение напряжения не такое высокое:

Неисправность светодиодов может проявляться и в их внутреннем обрыве:

Вот таким образом проходит тестирование мощных светодиодов с помощью HP-41B, что обычным мультиметрам, как правило, недоступно. Аналогичным образом в этом режиме проводится тестирование низковольтных стабилитронов.

С основными функциональными возможностями HoldPeak HP-41B покончено. Теперь приступаем к описанию его «плюшек», и первым на очереди стоит:

Запоминание значений показаний

Иногда возникает ситуация, когда измерения мультиметром производятся в таких условиях, что на его экран нельзя посмотреть во время измерений. Спасёт в данном случае нажатие кнопки «HOLD», которая зафиксирует на экране показания. Кстати, она очень пригодилась при написании этого обзора – держать два щупа и камеру для съёмки процесса измерения практически нереально. Поэтому в ход пошла кнопка «HOLD», которая фиксировала показания измерений на экране мультиметра, после чего бралась камера и делались снимки экрана мультиметра. Такие фокусы можно определить по наличию на снимках дисплея мультиметра пиктограммы «DH» (Data Hold – фиксация/удержание данных).

Фиксация максимальных и минимальных значений показаний

Данная функция чем-то похожа на предыдущую, но активируется перед началом измерений показаний путём нажатия кнопки «MAX/MIN». Служит она для фиксирования максимальных (активируется после первого нажатия кнопки) или минимальных (активируется при повторном нажатии кнопки) показаний за промежуток времени, пока происходит измерение. Возникнуть потребность в такой функции может в тех ситуациях, когда измеряемые показания быстро меняются или же нужно зафиксировать максимальное или минимальное значение (например, потребляемый ток) за определенный период времени (например, пока работает утюг). Примерно так и составляются пункты спецификации «минимальный и максимальный потребляемый ток» в руководстве пользователя к бытовой технике.

Подсветка дисплея

В этой модели она нежно-голубого цвета и включается вручную нажатием с последующим удержанием в течение двух секунд кнопки «HOLD». Отключение подсветки происходит автоматически – через 30 секунд или же повторным двухсекундным удержанием «HOLD».

Наблюдается боковая (справа) засветка экрана в месте расположения светодиода подсветки. Если смотреть на экран под углом снизу, то наблюдается эффект «засвета» сегментов дисплея:

Если смотреть на экран под углом сверху, то сегменты дисплея тускнеют:

С включенной подсветкой вообще всё сливается:

Автоотключение

Данный мультиметр имеет функцию автоматического отключения через 15 минут бездействия (отсутствия каких-либо нажатий на кнопки или поворота переключателя режимов). Вернее, он через 15 минут подаёт несколько коротких сигналов, а ещё через минуту – отключается, если ничего не делать. О том, что включен режим автоотключения, сигнализирует пиктограмма таймера в виде кружочка со стрелкой внутри него, которая находится в верхнем левом углу крайней левой цифры.

Чтобы отключить режим автоотключения мультиметра, необходимо перед его включением зажать кнопку «SELECT». При этом пиктограмма автоотключения пропадает, а прибор подаст три коротких сигнала. Для возврата режима автоотключения мультиметр необходимо перезагрузить (выключить и заново включить).

Режим относительных измерений

Этот режим активируется нажатием с последующим удержанием в течение двух секунд кнопки «RANGE». Служит он для выставления текущего значения измеряемого параметра в качестве нулевой точки отсчета для последующих измерений. Этот режим можно сравнить с весами, когда на них положили определенное количество одного товара и необходимо доложить какое-то количество другого, предварительно обнулив значения после взвешивания первого товара.

Одно из применений данного режима – калибровка мультиметра при измерении сопротивлений, когда измерительные щупы при их замыкании показывают не нулевое значение. С помощью данного режима можно найти из множества самый ёмкий конденсатор или батарейку с максимальным значением напряжения. Ну а в случае с переменным резистором определить, насколько изменится его сопротивление при повороте ручки, например, на 45 градусов – и не надо никаких калькуляторов и вычислений «в уме».

О том, что включен режим относительных измерений, сигнализирует пиктограмма «REL» на дисплее.

Лайфхаки

Кроме заявленных возможностей, HoldPeak HP-41B имеет ряд скрытых функций, среди которых:

Возможность определять фазный провод.

Для этого необходимо переключить мультиметр в режим поиска скрытой проводки (NCV) и подключить к нему только один щуп – красный, с помощью которого и будем искать фазу. Из-за высокой чувствительности HP-41B в этом режиме сам прибор следует расположить подальше от источника высокого напряжения (насколько позволяет длина щупов), чтобы избежать наводок на антенну NCV. Подключаем щуп к одному из разъёмов розетки:

Показывает EF, а это означает, что тут «ноль». Проверяем другой контакт разъёма розетки:

Сразу загораются все четыре полоски и слышен частый писк – мы попали на «фазу».

В большинстве случаев этот «фокус» применим и к другим моделям мультиметров, обладающим соответствующим режимом бесконтактного поиска напряжения (NCV). Стоит, однако, оговориться, что если провод трехжильный (трехконтактная розетка), предназначенный для электросетей с заземлением, но с отсутствующим заземлением, то наш прибор покажет «фазу» на таком проводе из-за наводок, связанных с близким расположением к нему фазного провода (и отсутствия этого самого заземления).

Ещё одна интересная особенность HP-41B:

Бесконтактное измерение частоты и скважности

Из-за своей высокой чувствительности HP-41B позволяет измерять частоту и скважность переменного напряжения. Для этого не надо подключать к нему никаких щупов, а переключатель нужно перевести в режим измерения переменного напряжения и нажать кнопку «Hz/DUTY»:

А теперь настало время заглянуть во:

Внутренности мультиметра

Чтобы добраться до «внутренностей» мультиметра, необходимо повторно проделать операцию по «удалению» батареек с откручиванием трёх саморезов на задней панели:

Открутив ещё четыре самореза, получаем доступ к «внутренностям»:

Наблюдаем неплохое качество сборки для своего ценового диапазона. Почти не видно следов флюса. Основной чип – бескорпусный, кварцевый резонатор на 8 МГц и отсутствие микросхемы EEPROM. Это даёт понять, что в этом мультиметре применяется чип, отличный от DTM0660/DM1106EN. Схемное включение чипа подсказывает, что это SD7501 от китайской компании Hangzhou SDIC Microelectronics Co.,Ltd., а именно модификация SD7501A6. Буква «А» говорит о модификации чипа с автоматическим выбором диапазонов измерения (для мультиметров с ручным выбором диапазонов используется модификация с буквой «М», как в модели UNI-T UT89XD). Цифра «6» в конце маркировки чипа означает, что он поддерживает количество отсчетов, равное 6000.

Данный чип характеризуется высокой скоростью и точностью измерений, встроенной OTP памятью (одноразово программируемой) без необходимости применять внешние EEPROM микросхемы, что сразу отрезает возможность «апргрейда» мультиметра и программного расширения его функциональных возможностей в виде, например, увеличения количества отсчетов до 10000, как это проделывается с мультиметрами на чипах DTM0660/DM1106EN.

В верхней части платы можно заметить кусок припаянного черного провода – эта та самая антенна для бесконтактного измерения напряжения (поиска скрытой проводки). А внизу, возле красного разъёма под щупы, можно увидеть терморезистор (круглый, зеленого цвета и с маркировкой на плате «PTC»), который отвечает в т.ч. за измерение температуры без подключения к прибору термопары.

Открутив ещё четыре винта, полностью снимаем плату:

Здесь уже заметно больше следов неотмытого флюса. Но качество в целом остается на высоком уровне, разве что можно предъявить претензии к пайке проводов подсветки дисплея.

Заключение

Рассмотренная в обзоре модель мультиметра (HP-41B) от компании HoldPeak является очень хорошим вариантом для покупки при условии, что вам нужно следующее:

  • Компактные размеры и небольшой вес
  • Невысокая стоимость
  • Высокая точность показателей
  • Высокая скорость работы
  • «Прозвонка» без задержек
  • True RMS измерения переменного тока
  • Повышенное напряжение для теста светодиодов и стабилитронов
  • Вполне приемлемое качество сборки для своего ценового сегмента

Ещё из дополнительных плюсов можно добавить высокую чувствительность детектора ЭДС (режим поиска скрытой проводки), но для некоторых такая чувствительность может оказаться слишком избыточной.

Явных минусов у HP-41B нет, разве что не очень сильная защита входных цепей – но это расплата за невысокую стоимость прибора. Многие могут занести в минусы HP-41B совмещенный (с основным красным) разъём для измерения силы тока. Но тут приходиться выбирать – или компактные размеры, или же отдельные разъёмы. Поэтому если вас не устраивают какие-то нюансы этой модели и вы не готовы с ними мириться, то вам лучше обратить внимание на другие мультиметры, которых на рынке великое множество.

P.S.: бонус для тех, кто дочитал до этого места:

Правила измерения переменного и постоянного тока мультиметром. Прибор для измерения силы тока. Как измерить силу тока мультиметром

Прежде чем начать разговор о том, как измерить силу тока мультиметром необходимо сделать несколько предупреждений. Во-первых, если вы ни разу не использовали мультиметр или любой другой прибор – внимательно прочтите инструкцию, поскольку иначе вы можете его сжечь в первый же день. Во-вторых, прежде чем измерять любые показатели, в том числе и силу тока в розетке или цепи под высоким напряжением потренируйтесь на более безобидных источниках питания, например, на батарейках. В-третьих, при недостатке опыта тщательно выполняйте все инструкции к прибору.

Соблюдение правил обращения с прибором необходимо в обязательном порядке, поскольку в лучшем случае вы можете сжечь устройство, а в худшем и вовсе получить удар током. Это обусловлено тем, что все замеры производятся под напряжением. Также в процессе производства замеров не стоит пренебрегать стандартными требованиями техники безопасности.

Как измерить силу тока (ампераж)

Измерение силы тока в цепи производится путем последовательного подключения прибора к ней. На практике это значит, что, для производства замеров, вам нужно подсоединить оба щупа от мультиметра к разорванному проводу. То есть, простейшая цепь будет выглядеть так: источник питания – лампа – мультиметр – источник питания. При этом, прибор следует выставить на показатель А~(это значок переменного тока) и на максимальное значение. Значок постоянного тока очень похож, так что не постарайтесь не перепутать. Далее можно производить замер.

Очень многих интересует, какова сила тока в розетке 220В и как проверить силу тока аккумулятора или батарейки. Данный тип вопросов некорректен, по одной простой причине – у источников питания невозможно проверить силу тока, поскольку она измеряется исключительно в цепи. А для определения силы тока в цепи, вам требуется создать цепь из источника питания, какого-то прибора и мультиметра. Тем не менее, отметим, что большинство современных бытовых розеток рассчитаны на силу тока в 16А.

Как измерить напряжение в розетке

Измерение напряжения в розетке следует проводить только с помощью мультиметров, рассчитанных на силу тока до 20А или более. Если ваш прибор предназначен для измерений в диапазоне до 6А, то при попытке произвести замеры он просто сгорит. Настройте мультиметр на измерение напряжения переменного тока(V~ или AVC) и выставьте показатель на 750В. Далее черный щуп подключите к порту COM, а затем подключите и красный щуп. Теперь включаем прибор и вставляем щупы в розетку, смотрим на экран и записываем показатели.

О том, как правильно это делать смотрите на видео:

Как мультиметром проверить сопротивление

Для того чтобы измерить сопротивление выставьте регулятор мультиметра в сектор Ω(Ом) и выберите единицы измерения К (КилоОмы) или М (МегаОмы). Далее просто включаем прибор, щупы подсоединяем к двум контактам, измеряемого предмета и смотрим на показатели. Не стоит пытаться измерить сопротивление в розетке это бессмысленно и опасно для устройства. Однако, вы всегда можете измерить сопротивление собственного тела, для этого просто включите прибор, возьмите черный щуп в одну рук, а красный в другую и смотрите на показатели.

Наглядно о том, как измерять сопротивление

В ходе эксплуатации электросети или какого-либо прибора приходится выполнять измерение силы тока.

Из данной статьи вы узнаете, что понимается под этим термином и какие инструменты используются для этой цели.

Заодно поговорим о мерах безопасности при проведении подобных работ.

Единица измерения силы тока

Силой тока в физике принято называть величину заряда, пересекающего поперечное сечение проводника за единицу времени. Единица измерения – ампер (А). Силу в 1 А имеет такой ток, при котором за 1-у секунду через сечение проводника проходит заряд в 1 кулон (Кл).

Силу тока можно сравнить с напором воды. Как известно, в старину небольшие речки перегораживали плотинами, чтобы создать напор, способный вращать колесо мельницы.

Чем более сильным был напор, тем более производительную мельницу можно было привести с его помощью в движение.

Точно так же и сила тока характеризует работу, которую может выполнить электричество. Простой пример: лампочка при увеличении силы тока в цепи будет гореть ярче.

Зачем нужно знать, какой силы ток протекает в проводнике? От силы тока зависит то, как он будет действовать на человека при случайном контакте с токоведущими частями. Производимый электричеством эффект отобразим в таблице:

Сила тока, А (переменный с частотой 50 Гц) Эффект
Менее 0,5 мА является незаметным для человека
От 0,5 до 2 мА Появляется нечувствительность к различным раздражителям
От 2 до 10 мА Болевые ощущения, спазм мышц
От 10 мА до 20 мА Усиленные спазмы, некоторые ткани повреждаются. При силе тока от 16 мА человек теряет способность разжать или отдернуть руку, чтобы разомкнуть контакт с токоведущей частью
От 20 мА до 100 мА Дыхательный паралич
От 100 мА до 3 А Фибрилляция сердца, нужны безотлагательные меры по реанимированию пострадавшего
Свыше 3 А Сильные ожоги, остановка сердца (при кратковременном воздействии возможность реанимирования сохраняется)

А вот еще несколько причин:

  1. Сила тока характеризует нагрузку на проводник. Максимальная пропускная способность последнего зависит от материала и площади поперечного сечения. Если сила тока окажется слишком большой, провод или кабель будет сильно греться. Это может привести к расплавлению изоляции с последующим коротким замыканием. Вот почему проводку всегда защищают от перегрузок автоматическими выключателями или предохранителями. С особым вниманием к протекающей в проводах силе тока следует отнестись владельцам квартир и домов со старой проводкой: ввиду применения все большего количества электроприборов она часто оказывается в перегруженном состоянии.
  2. По соотношению значений силы тока в различных цепях электроприбора можно сделать вывод о его исправности. Например, в фазах электродвигателя должны протекать токи равной силы. Если наблюдаются расхождения, значит двигатель неисправен либо работает с перегрузкой. Таким же способом определяется состояние нагревательного прибора или электрического «теплого пола»: замеряется сила тока во всех составляющих устройства.

Работа электричества, точнее говоря его мощность (количество работы за единицу времени), зависит не только от силы тока, но и от напряжения. Собственно говоря, произведение этих величин и определяет мощность:

W = U * I,

  • W – мощность, Вт;
  • U – напряжение, В;
  • I – сила тока, А.

Таким образом, зная напряжение в сети и мощность прибора, можно рассчитать, какая сила тока будет через него протекать при условии исправного состояния: I = W/U. К примеру, если известно, что мощность обогревателя составляет 1,1 кВт и работает он от обычной сети напряжением 220 В, то сила тока в нем составит: I = 1100 / 220 = 5 А.

Формула измерения силы тока

При этом нужно учитывать, что согласно законам Кирхгофа сила тока в проводе до разветвления представляет собой сумму токов в ветвях. Поскольку в квартире или доме все приборы подключаются по параллельной схеме, то если, допустим, одновременно работают два прибора с током в 5 А, то в подводящем проводе и в общем нулевом будет протекать ток силой в 10 А.

Обратная операция, то есть расчёт мощности потребителя путем перемножения измеренной силы тока на напряжение, не всегда дает правильный результат. Если в устройстве-потребителе имеются обмотки, как например в электродвигателях, которым присуще индуктивное сопротивление, часть мощности будет расходоваться на преодоление этого сопротивления (реактивная мощность).

Чтобы определить активную мощность (полезная работа электричества), нужно знать фактический коэффициент мощности для данного прибора, представляющий собой соотношение активной и реактивной мощностей.

Приборы для измерения силы тока и напряжения

Вот какие измерительные инструменты помогут электрику в данном вопросе:

Амперметр

Существует несколько разновидностей данного прибора, которые различаются принципом действия:

  1. Электромагнитный: внутри имеется катушка, протекаю по которой ток создает электромагнитное поле. Это поле втягивает в катушку железный сердечник, связанный со стрелкой. Чем большей будет сила тока, тем сильнее будет втягиваться сердечник и тем более будет отклоняться стрелка.
  2. Тепловой: в приборе установлена натянутая металлическая нить, связанная со стрелкой. Протекающий ток вызывает нагрев нити, степень которого зависит от силы тока. А чем сильнее нагреется нить, тем сильнее она удлинится и провиснет, соответственно, тем сильнее отклонится стрелка.
  3. Магнитоэлектрический: в приборе имеется постоянный магнит, в поле которого находится связанная со стрелкой алюминиевая рамка с намотанной на нее проволокой. При протекании через проволоку электрического тока рамка в магнитном поле стремится повернуться на некоторый угол, который зависит от силы протекающего тока. А от угла поворота зависит положение стрелки, отмечающей на шкале значение силы тока.
  4. Электродинамический: внутри прибора имеются две последовательно соединенные катушки, одна из которых является подвижной. При протекании по катушкам тока в результате взаимодействия возникающих при этом электромагнитных полей подвижная катушка стремится повернуться относительно неподвижной и при этом тянет за собой стрелку. Угол поворота будет зависеть от силы протекающего тока.
  5. Индукционный: ток пропускается через обмотки неподвижных катушек, соединенных магнитной системой. В результате образуется вращающееся или бегущее электромагнитное поле, воздействующее с некоторой силой (зависит от силы тока) на подвижный металлический цилиндр или диск. Тот связан со стрелкой.
  6. Электронный: такие приборы еще называют цифровыми. Внутри имеется электрическая схема, информация выводится на жидкокристаллический дисплей.

Мультиметр для измерения силы тока

Так принято называть универсальный электронный измеритель параметров тока. Он может переключаться как в режим амперметра, так и в режим вольтметра, омметра и мегомметра (измеряются сопротивления большой величины, обычно изоляции).

Измерение силы тока мультиметром

Результаты измерений отображаются на жидко-кристаллическом дисплее. Для работы прибору необходимо питание от батареек.

Тестер

По функциональности это тот же мультиметр, но аналоговый. Результаты измерений обозначаются на шкале при помощи стрелки, батарейки требуются только при наличии омметра.

Измерительные клещи

Измерительные клещи более практичны. Ими нужно просто зажать участок тестируемого провода, после чего прибор покажет силу протекающего в нем тока.

При этом нужно учитывать, что в клещах должен оказаться только проверяемый проводник. Если зажать несколько проводников, прибор покажет геометрическую сумму токов в них.

Измерительные клещи

Таким образом, при помещении в токоизмерительные клещи 1-фазного провода целиком прибор покажет «нуль», так как в фазном и нулевом проводниках протекают разнонаправленные токи одинаковой величины.

Методы измерения

Первые три прибора для проведения измерений должны быть включены в цепь нагрузки последовательно с ней, то есть в разрыв провода. Для 1-фазной сети это может быть как фазный, так и нулевой провод. Для 3-фазной – только фазный, так как в нулевом протекает геометрическая сумма токов во всех фазах (при одинаковой нагрузке равна нулю).

Отметим два важных обстоятельства:

  1. В отличие от вольтметра (измеритель напряжения), амперметр нельзя использовать без нагрузки, иначе получится короткое замыкание.
  2. Щупами прибора можно касаться проводов или контактов только при отсутствии напряжения, то есть тестируемая линия должна быть обесточена. В противном случае между близко расположенными щупом и проводом может возникнуть дуга с выделением тепла, достаточного для расплавления металла.

Все измерительные приборы имеют переключатель диапазона, которым регулируется чувствительность.

Заземление необходимо для безопасной эксплуатации электричества. – наиболее важный компонент электрической сети.

Трансформатор 220 на 12 Вольт – назначение и рекомендации по изготовлению вы найдете .

Заметим, что ток, потребляемый некоторыми приборами, такими как телевизионная и компьютерная техника, энергосберегающие и светодиодные лампы, не является синусоидальным.

Поэтому некоторые измерительные приборы, принцип действия которых ориентирован на переменное напряжение, могут определять значение силы такого тока с ошибкой.

Видео на тему

Определите измерительный интервал вашего цифрового мультиметра. Мультиметр – это небольшой ручной прибор, позволяющий измерять напряжение, сопротивление и силу тока. Каждая модель рассчитана на измерения силы тока, лежащей в определенном диапазоне, и этот диапазон должен соответствовать той электрической системе, которую вы собираетесь проверить. Например, пропускание 200 А через мультиметр, рассчитанный максимум на 10 А, приведет к отказу предохранителя мультиметра. Максимальный измеряемый ток указан на самом мультиметре или в инструкции к нему.

Выберите подходящий режим работы мультиметра. Большинство мультиметров может работать в нескольких режимах, измеряя различные величины. Чтобы измерить силу тока, вы должны переключиться в режим А (измерение тока) и AC (переменный ток) либо DC (постоянный ток), в зависимости от проверяемой электроцепи. Тип тока определяется источником питания цепи. Например, бытовой источник дает AC, а батарея – DC.

Установите на мультиметре интервал измерений. Чтобы гарантированно не сжечь предохранитель мультиметра, установите верхнюю границу этого интервала значительно выше ожидаемого значения силы тока. Вы всегда сможете понизить максимум в случае, если мультиметр ничего не покажет при подсоединении к цепи.

Вставьте разъемы в соответствующие гнезда. К вашему мультиметру прилагаются 2 кабеля, на одном конце которых щуп, а на втором – разъем. Подсоедините оба кабеля в гнезда, предназначенные для измерения силы тока; если эти гнезда не отмечены ясно на самом мультиметре, установить их можно, заглянув в инструкцию.

Чтобы измерить ток, подсоедините мультиметр к цепи. Это чрезвычайно опасно и может привести к электрическому удару при измерении бытового AC тока или тока, создаваемого другими источниками высокого напряжения или тока, а иногда и маломощными источниками. Прежде чем касаться каких-либо проводов, особенно оголенных, выключите все переключатели и проверьте щупом AC тока, чтобы переменный ток в вашей цепи равнялся нулю. Не работайте в мокрой среде или даже при высокой атмосферной влажности, – влага может проводить ток. На руки наденьте резиновые перчатки. Могут понадобиться и дополнительные меры предосторожности. Справьтесь в серьезной книге по работе с электричеством (но не в сетевом ресурсе) перед началом работы. Имейте в виду, что электроизоляция проволоки могла быть нарушена при сборке цепи или в результате длительной эксплуатации. Недостаточная изоляция может привести к удару электричеством. Всегда имейте кого-то рядом с мобильным телефоном, кто мог бы в случае необходимости позвонить в службу спасения. Ваш напарник также должен уметь оказывать первую медицинскую помощь и сердечно-легочную реанимацию. Если вас ударило током, напарник должен оттащить вас в сторону, пользуясь каким-либо непроводящим материалом (например, сухой одеждой, но возможно, понадобится и что-либо другое), иначе его также ударит током при прикосновении к вам через кожу, а возможно, и через одежду (или другой недостаточно изолирующий материал). В любом случае справьтесь в книге по электробезопасности, прежде чем приступать к измерениям, и выясните, с каким видом электрического сигнала вам предстоит иметь дело. Прочтите в книге по электрике (но не в сетевом ресурсе) об опасностях, которые вас подстерегают, и как избежать их. Разрежьте проволоку цепи в подходящем вам месте. Закрепите оба свободных конца проволоки и зачистите их. Надежно подсоедините один из них к одному щупу мультиметра, другой – ко второму, так, чтобы они не касались друг друга. Перед измерениями убедитесь, что концы проволоки плотно прижаты к щупам прибора. Убедитесь, что проволока, особенно ее оголенные концы, не касается вас. Включите ранее выключенные вами переключатели цепи, и если на мультиметре нет показаний, отрегулируйте его шкалу.

Приборы для измерения переменного тока могут быть различными.

Для измерения тока промышленной частоты (50 – 100 Гц) используют в основном приборы непосредственной оценки на основе электромагнитной и электродинамической систем, а также термоэлектрической систем.

В маломощных цепях высоких частот ток измеряется выпрямительными, термоэлектрическими, электронными цифровыми и аналоговыми вольтметрами на резисторе с известным сопротивлением. Амперметр должен иметь минимальные значения входного сопротивления, индуктивностей и емкостей.

Приборы электромагнитной системы. Принцип действия этих приборов основан на явлении втягивания стальной пластины, соединенной со стрелкой, магнитным полем катушки. Отклонение подвижной части измерительного механизма зависит от квадрата измеряемого тока и может быть использовано для измерения как постоянного, так и переменного тока с частотой не выше 5 кГц. Подбором формы сердечника удается получить практически равномерную шкалу. Амперметры магнитоэлектрической системы выпускаются в качестве щитовых приборов классов точности 0,5, 1,0, 2,5 на частотах до 1500 Гц, и 0,5, 1,0 – до 2400 Гц. Для расширения пределов измерения тока электромагнитным амперметром применяются не шунты, а секционные катушки или трансформаторы. Достоинства – простота конструкции, дешевизна и надежность. Недостатки – малая точность и чувствительность. Электромагнитные амперметры применяют для непосредственного измерения токов до 200 А, катушка измерительного механизма включается последовательно в цепь измеряемого тока. Предел измерения определяется числом витков катушки. Чем выше предел, тем меньше витков из более толстого провода.

Электродинамические приборы. Принцип действия основан на взаимодействии двух магнитных потоков, создаваемых токами, протекающими по двум катушкам, одна из которых подвижна. В результате взаимодействия магнитных полей катушек и противодействующих пружин, подвижная катушка поворачивается на некоторый угол, пропорциональный токам в катушках. Измеряется этими приборами действующее (среднеквадратическое) значение тока. Схемы включения обмоток катушек различны. При последовательном включении измеряются малые токи (менее 0,5 А), шкала прибора квадратична. При параллельном включении обмоток измеряются большие токи, шкала тоже квадратичная. Электродинамические амперметры выпускаются различных классов точности до 0,1. Применяются в основном на промышленных частотах. Для расширения пределов применяют переключение катушек измерительного механизма с последовательного на параллельное и трансформаторы тока.

Выпрямительные приборы.

Они широко применяются для измерения тока в звуковом диапазоне частот. Принцип действия основан на выпрямительных свойствах диода. Постоянная составляющая выпрямленного диодом тока измеряется прибором магнитоэлектрической системы. Обычно используются выпрямители однополупериодные и двухполупериодные. Выпрямительные приборы измеряют среднее значение переменного тока, а не среднеквадратическое. Шкалу прибора градуируют в среднеквадратических значениях, поэтому показания пересчитывают через коэффициент формы. Выпрямительные приборы для измерения токов широко применяют как составные элементы комбинированных приборов:тестеров, авометров, используемых для измерения токов, напряжений, сопротивлений. При использовании соответствующих диодов выпрямительные приборы могут применяться в диапазоне СВЧ. Германиевые и кремниевые диоды обеспечивают частотный диапазон до 100 МГц. Основные достоинства выпрямительных приборов – высокая чувствительность, малое собственное потребление и возможность измерения в широком диапазоне частот. Недостаток – невысокая точность. Основные источники погрешностей – изменение параметров диодов со временем. Класс точности выпрямительных приборов 1,5 и 2,5, пределы измерений по току от 2 мА до 600 А, по напряжению от 0,3 до 600 В.

Термоэлектрические приборы.

Они используются для измерения токов высокой частоты. Прибор состоит из термопреобразователя, термоэлемента и измерительного прибора.

Измерительный прибор И выполнен по магнитоэлектрической системе. Простейший термопреобразователь имеет подогреватель 2 и термопару 1 из двух разнородных проводников, спаянных между собой. Если через подогреватель термоэлемента пропускать измеряемый ток, то вследствие нагрева спая в цепи термопары и прибора И будет протекать термоток постоянного напряжения. Прибор измеряет действующее значение переменного тока. Шкала термоэлектрических приборов близка к квадратичной. Чувствительность зависит от материала термопары. Достоинства термоэлектрических приборов – высокая чувствительность, большой диапазон измерения токов, широкий диапазон частот, возможность измерения токов произвольной формы. Недостатки – неравномерность шкалы, которая в начальной части получается сжатой. Кроме того показания зависят от температуры. Общий частотный диапазон термоэлектрических приборов лежит в пределах от 45 Гц до 300 МГц, номинальные токи – от 1 мА до 50 А, классы точности – от 1,0 до 2,5.

Измерение напряжения

Измерение постоянного напряжения

При использовании метода непосредственной оценки вольтметр подключается параллельно тому участку цепи, на котором надо измерить напряжение. Относительная погрешность измерения напряжения равна
, т.е. чем больше внутреннее сопротивление вольтметра, тем меньше погрешность измерения.

Измерение постоянного напряжения может быть выполнено любыми измерителями напряжений постоянного тока (магнитоэлектрическими, электродинамическими, электромагнитными, электростатическими, аналоговыми и цифровыми вольтметрами.) Выбор вольтметра обусловлен мощностью объекта измерений и необходимой точностью. Диапазон измеряемых напряжений лежит в пределах от долей микровольт до десятков киловольт.

Если необходимая точность может быть обеспечена приборами электромеханической группы, то следует предпочесть этот простой метод непосредственной оценки. При измерении напряжений с более высокой точностью следует использовать приборы, основанные на методе сравнения. При любом методе измерения могут быть использованы аналоговый и цифровой отсчеты.

Приборы непосредственной оценки.

Магнитоэлектрические приборы используются при проверке режимов радиосхем и используются при измерении напряжений в приборах других систем. Кроме того они используются в качестве индикаторов. Вольтметры магнитоэлектрической системы имеют равномерную шкалу, высокую точность, большую чувствительность, но низкое входное сопротивление.

Электростатические вольтметры имеют достоинство малое потребление, независимость от температуры окружающей среды, высокое входное сопротивление, а недостатки – неравномерная шкала и опасность пробоя между пластинами.

Наиболее широко для измерения постоянного напряжения применяют электронные вольтметры. Они могут быть аналоговыми и цифровыми.

Аналоговые электронные вольтметры постоянного тока.

В отличие от вольтметров электромеханической группы электронные вольтметры постоянного тока имеют высокое входное сопротивление и малое потребление тока от измерительной цепи. На рисунке М2-6 представлена структурная схема аналогового электронного вольтметра.

Рисунок М2-6. Структурная схема аналогового электронного вольтметра постоянного напряжения.

Основными элементами являются входное устройство, усилитель постоянного тока и измерительный прибор магнитоэлектрической системы. Входное устройство содержит входные зажимы, делитель напряжения, предварительный усилитель. Высокоомный делитель на резисторах служит для расширения пределов измерения. Усилитель постоянного тока служит для повышения чувствительности вольтметра и является усилителем мощности измеряемого напряжения до значения, необходимого для создания достаточного вращающего момента у измерительного прибора.

К усилителям постоянного напряжения предъявляются такие требования, как высокая линейность характеристики, постоянство коэффициента усиления. Основные технические характеристики вольтметров постоянного тока приведены в таблице М2-3.

Таблица М2-3. Основные технические характеристики вольтметров постоянного тока.

Тип, наименование прибора

Диапазон измеряемых напряжений, В

Основная погрешность измерения, %

В2–34, вольтметр постоянного тока, дифференциальный, цифровой

0,01 мВ – 1000В,

поддиапазоны:

В2 – 36, вольтметр постоянного тока, цифровой

В2-38, нановольтметр цифровой постоянного тока

Измерение постоянного напряжения цифровыми приборами.

Цифровые вольтметры все шире применяются для измерения напряжений и токов. Упрощенная структурная схема цифрового вольтметра представлена на рис.М2-7.

Рисунок М2-7. Структурная схема цифрового вольтметра

Входное устройство содержит делитель напряжения. Аналого-цифровой преобразователь (АЦП) преобразует аналоговый сигнал в цифровую форму и представляет его цифровым кодом. Цифровое отсчетное устройство регистрирует измеряемую величину.

По типу АЦП цифровые вольтметры делятся на кодоимпульсные и времяимпульсные. Поскольку АЦП преобразует сигнал постоянного тока в цифровой код, цифровые вольтметры считают приборами постоянного напряжения. Для измерения переменного напряжения на выходе вольтметра ставится преобразователь.

По виду измеряемой величины цифровые приборы делятся на приборы:

    для измерения постоянного напряжения;

    для измерения переменного напряжения;

    мультиметры (универсальные вольтметры для измерения напряжения, сопротивления, тока)

Цифровые вольтметры обычно имеют высокое входное сопротивление более 100 Мом, диапазоны измерений 100мВ, 1 В, 10В, 100 В, 1000В. Порог чувствительности на диапазоне 1 00 мВ может быть 10 мкВ.

Мультиметр – это прибор для измерения различных электрических параметров. Он позволяет измерить постоянное и переменное напряжение, силу тока, сопротивление, а также множество специфических параметров, таких как работоспособность диодов, транзисторов, частоту сигналов. Для того чтобы знать, как измерить силу тока мультиметром, необходимо разобраться в основных принципах работы этого прибора.

Силу тока важно измерять при контроле правильной работоспособности приборов. Часто нужно проверить уровень зарядного тока аккумулятора для машины, ноутбука, планшета, power-bank .

Измерение тока различного характера производится разными способами внутри измеряющего прибора. Поэтому на мультиметре всегда есть элемент, задача которого выбрать параметр, режим измерения и уровень сигнала. Иногда, в более совершенной аппаратуре, уровень сигнала определяется автоматически.

Обычно параметр и режим измерения выбираются поворотом ручки на корпусе мультиметра. Выбираемые характеристики сгруппированы по их типам. Обозначаются они, как правило, так:

Чтобы померить нужные показатели , сначала нужно определить, ток какого типа протекает в проверяемой цепи. Это зависит от источника питания цепи. Например, аккумуляторы и батарейки – это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму. Как переменный, так и постоянный ток измеряется в амперах. Поэтому значение на экране измерительного прибора будет отображаться в этой величине.

Чтобы понять, как замерить амперы мультиметром, нужно знать, что ток на участке цепи всегда одинаков. При включении амперметра в цепь последовательно (то есть щупы прибора присоединить к разным точкам разрыва цепи), он не будет создавать ощутимого изменения параметров схемы. При этом сможет отобразить верное значение протекающего тока. Важно присоединить измеритель в правильной полярности, то есть красный щуп – к ветви, которая идет к плюсу источника питания, а черный – к минусу. В противном случае прибор покажет отрицательные значения.

При подготовке к измерению очень важно знать, какой уровень сигнала нужно проверить. Если в цепи протекают миллиамперы, то красный щуп нужно подключить к гнезду измерителя, на котором написано V Ω мА, или стоит конкретный предел измерения (обычно это 300 – 400 мА). Если проверяется силовая цепь, значения в которой измеряются единицами ампер, то щуп нужно присоединить к гнезду с надписью, А или NA (обычно тут протекает от 5 до 10 ампер). Пренебрежение этим правилом может вывести из строя измерительный прибор. Существуют и более мощные амперметры, но они используются для специальных целей.

Правильно подключив прибор можно приступать к работе . Порядок действий, как замерить ампераж мультиметром, таков:

  1. Установить щупы в подходящие гнезда измерителя, соответствующие уровню сигнала.
  2. Выбрать режим постоянного тока регулятором или нажатием соответствующей кнопки на передней панели.
  3. При необходимости следует выбрать уровень измеряемого сигнала регулятором или кнопкой. Уровень нужно выбирать чуть выше ожидаемого значения.
  4. Подсоединить мультиметр в разрыв цепи ветви схемы, соблюдая полярность подключения.
  5. Включить источник питания.

Для того чтобы оценить работоспособность простейшего переносного аккумулятора – батарейку мультиметром, достаточно проверить ее вольтаж и ампераж , при этом необязательно использовать нагрузку. Для проверки нужно установить красный провод в отверстие с надписью, А (NA), выбрать режим постоянного тока и предел измерений на передней панели мультиметра, и приложить щупы в соответствии с полярностью к выводам элемента питания – красный к плюсу, черный к минусу. Через несколько секунд на экране измерителя отобразится генерируемый элементом постоянный ток.

Если значения находятся в диапазоне 4 – 6 ампер, то батарейка «свежая» и готова к работе. При показаниях ниже 4 ампер ее можно использовать только в приборах пониженной мощности. При значениях ниже 2,5 А лучше отказаться от использования такого элемента.

Корректные значения напряжения должны соответствовать указанным на батарейке.

Среди параметров аккумуляторов выдаваемый ток является немаловажным . Проверить его можно мультиметром, но при этом последовательно с измерителем нужно подключить нагрузку. Нагрузкой может выступать обычная лампа накаливания. Ее сопротивление не превышает нескольких сотен Ом, и его тоже можно измерить мультиметром в режиме измерения сопротивления. Для этого нужно приложить щупы измерителя к резьбе цоколя лампы и центральному выводу. На экран будет выведено значение сопротивления.

Если считать сопротивление мультиметра не вносящим больших изменений в значения тока, то его величина должна быть равна:

I = U / R, где I – ток в цепи, ампер, U – напряжение, выдаваемое аккумулятором, а R – сопротивление нагрузки (лампы).

С этой расчетной величиной нужно сравнивать показания измерительного прибора. Если показания отличаются – возможен недозаряд аккумулятора.

Также можно проверить ток утечки аккумулятора. Если отцепить плюсовую клемму, и между ней и плюсовым выводом АКБ установить мультиметр, то он покажет утечку в бортовую сеть автомобиля. Вытаскивая предохранители в авто, можно даже узнать, какова величина утечки в разных частях бортовой сети. При некотором опыте реально не только узнать, как измерить амперы мультиметром, но и определять причины некоторых неисправностей электрики авто.

Замер тока при зарядке аккумулятора

Большинство зарядных устройств для аккумулятора автомобиля имеют индикаторы, отображающие параметры зарядки. Но если они неисправны или отсутствуют, ток заряда может показать мультиметр. При подзаряде аккумуляторной батареи можно включить в цепь зарядки измерительный прибор. Для отображения верных показаний нужно:

  1. Установить красный щуп в отверстие прибора, маркированное надписью, А (NA), черный щуп обычно подключается к входу с надписью COM;
  2. Выбрать режим измерения постоянного тока и уровень сигнала;
  3. Последовательно соединить плюсовую клемму зарядного с черным щупом мультиметра, красный щуп измерителя соединить с плюсовым выводом аккумулятора, а минусовой вывод АКБ соединить с минусовой клеммой зарядного устройства;
  4. Далее, нужно включить зарядник в сеть. Мультиметр отобразит ток, который не должен превышать 10% от значения емкости АКБ.

Часто возникают ситуации, когда необходимо проверить электрическую сеть здания. Таковой является и обычная электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать мелкий ремонт проводки дома.

Электрическую розетку также нельзя проверять без нагрузки . Лучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений нужно выполнить следующие действия:

Так как напряжение в сети имеет переменную синусоидальную форму, то измерительный прибор показывает действующее значение, которое в 1,41 раза меньше амплитудного значения.

По предложенной методике можно делать проверки любой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные двигатели.

Значения постоянного и переменного напряжения также можно узнать с помощью мультиметра. Для этого нужно:

Мультиметр – незаменимый прибор для эффективной работы с электрическими цепями и сигналами. С помощью такого устройства можно быстро выявить неисправность, определить нужные параметры сигналов, поэтому его важно всегда иметь под рукой.

Как пользоваться тестером — Electricdom.ru

Здравствуйте, уважаемые посетители сайта. Любому электрику, домашнему или профессиональному, приходится пользоваться универсальным прибором — тестером (мультиметром) для измерения различных электрических величин — напряжения, сопротивления, силы тока, проверять электрические провода и кабели на целостность цепи. Для рассмотрения можно взять простую модель китайского тестера DT-832, которая не считается очень надежной, но подойдет для домашнего электрика, который пользуется им не так часто. Принципы работы с другими моделями такие же.

Виды мультиметров

Мультиметры бывают двух видов — аналоговые и цифровые. В настоящее время больше используются цифровые мультиметры, они более точные, но аналоговые мультиметры также все равно используются, они лучше работают при радипомехах, когда цифровой может отказать.





Как работать с мультиметром

Мультиметр имеет много позиций — шкала для постоянного напряжения, шкала для переменного напряжения, шкала для измерения силы постоянного тока, шкала для измерения сопротивления, элемент со значком «генератора» используется для прозвонки цепи, можно проверять радиоэлементы — транзиторы.

Если рассмотреть позиции по часовой стрелке:

1. ACV — измерение величины переменного напряжения (2 положения 200 и 750 Вольт). Ставим предел измерения 750В для проверки напряжения в домашней электросети.

2. DCA — измерение величины силы постоянного тока. Используется для измерения небольших токов.

3. hFE Измерение коэффициента передачи транзистора (для радиотехников).

4. Генератор прямоугольных импульсов (для радиотехников).

5. Прозвонка для определения целостности цепи (значок «генератор»).  В этом положении при замкнутых щупах слышен звуковой сигнал и дисплей показывает сопротивление в Ом , если цепь замкнута. Очень полезная позиция. Позволяет экономить время, так как не обязательно смотреть какое сопротивление цепи.

6. Измерение сопротивления в 5 пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм.

7. DCV — измерение постоянного напряжения в 5 пределах: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В.

К мультиметру всегда подключаются два щупа — красный и черный, красный всегда «+», черный всегда «-«. Черный щуп всегда включается в нижний разъем, красный щуп в средний или верхний разъем, он включается в верхний разъем, когда надо измерить силу постоянного тока до 10 А.

Например, для измерения напряжения в розетке надо поставить шкалу на переменное напряжение, выбираем предел 750 В, так как напряжение должно быть 220 В. Ставим два щупа мультиметра в розетку и видим значение напряжения. Для измерения напряжения мы подключались параллельно, для измерения тока надо подключаться последовательно.

Для проверки целостности провода на обрыв ставим переключатель шкалы на значок «генератор». Для проверки работы генератора замыкаем между собой щупы мультиметра и должны услышать звук из динамика мультиметра, это говорит о том, что цепь целая. А если провод очень длинный, то как проверить его целостность? Надо на одном конце скрутить два провода между собой, на другом конце к этим проводам прикладываем щупы мультиметра и если цепь целая, то мы  должны также услышать звук динамика.

Страница не найдена

Убедитесь, что в вашем браузере включен JavaScript. Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

Ошибка 404: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Пришло время начать планирование вашего научного проекта. Если вы начинаете первый научный проект, вам нужна расширенная помощь по вашему научному проекту, или просто пытаетесь научить учеников в вашей школе, как сделать хороший научный проект, который у вас есть пришли в нужное место! Science Buddies предлагает множество онлайн-ресурсов для учащихся, учителей и родителей, занимающихся научным проектом.

Ищете идею для научного проекта?

Наш мастер выбора темы поможет вам сузить область науки, которая лучше всего подходит для вас. Если у вас уже есть область науки, а затем взгляните на наши Идеи научного проекта.

Хотите научиться делать научный проект?

Прочтите наш проект Science Fair Руководство с подробным руководством и примерами, которые помогут вам сделать все возможное научный проект.В руководстве содержится информация о том, как создать научный проект, ведение лабораторной записной книжки, изготовление табло и многое другое!

Нужна помощь с вопросом о научном проекте?

Наш новый спросите эксперта онлайн-доска объявлений предлагает персональную помощь, чтобы ответить на любые вопросы науки вопросы по проекту.

Пытаетесь повысить свои шансы на победу на научной выставке?

Прочтите наш раздел о Научные соревнования, написанные ветеранами научной ярмарки, имеющими был полностью на выставке Intel International Science and Engineering Fair.Их советы по выбору хорошего проекта для научной выставки, судейство, презентации и многое другое, может помочь вам улучшить ваш научный проект!

14 Символы мультиметра – Что означают символы на мультиметре?

Что такое мультиметр?

Мультиметр – это устройство, которое помогает вам измерять напряжение, сопротивление току или температуру (в некоторых моделях). Вы можете использовать их в автомобиле или в системе HVAC дома или в офисе.Мультиметры бывают аналоговыми или цифровыми, и оба могут измерять ток, сопротивление, напряжение и сопротивление. Основное различие между двумя типами мультиметров заключается в том, что цифровые мультиметры более точны, чем аналоговые.

Мультиметр

– идеальный инструмент для электриков, когда они сталкиваются с плохой проводкой, проблемами с заземлением или обычными неисправностями в устройствах. Он указывает на точный характер проблемы и ее местонахождение.

Что означают символы на мультиметре?

Если вы посмотрите на мультиметр, который помогает измерять напряжение, ток или сопротивление, вы не увидите этих слов, написанных на устройстве.Но это не должно вас пугать, так как есть лучший способ их отображения на глюкометре.

У трех электрических элементов есть аббревиатура, обозначающая их единицы измерения. Это символы на мультиметре. Например, напряжение обозначается буквой «V», которая сокращает длинное слово. Однако три основных символа – не единственные в мультиметре, мы также рассмотрим несколько других.

Символы использовались для обозначения объектов, параметров, слов и т. Д.на заре времени. Например, на электрическом языке каждый параметр связан с единицей измерения. Наиболее известная система измерения – System International (SI)

.

В системе СИ используются разные символы для обозначения единиц измерения. Например, символы на мультиметре представляют собой единицы СИ параметра (например, силы тока, напряжения и т. Д.), Который вы хотите измерить.

Хорошее понимание этих символов предотвратит неправильную интерпретацию показаний мультиметра.Кроме того, это поможет вам избежать неправильной настройки при выполнении определенного теста, который может быть опасным. Так что дочитайте до конца и узнайте больше о символах мультиметров.

Символы на мультиметре

Трудно разобрать символы на мультиметре ? Это нормально, особенно если вы впервые пользуетесь мультиметром. Однако мультиметры содержат несколько символов, переключателей и кнопок, что затрудняет их интерпретацию. Эта статья поможет вам разобраться в этих символах.Это также поможет тем, кто уже давно пользуется мультиметром, но не знает некоторых символов.

Чтобы пролить свет на эту тему, мы объяснили различные символы, существующие на цифровом мультиметре. Но не волнуйтесь, почти все мультиметры имеют похожие символы и их функции.

Что означают эти символы? Давайте обсудим.

1. Кнопка удержания

Эта кнопка позволяет «удерживать» показания мультиметра после выполнения теста.Это поможет вам вернуться к чтению позже, после работы в плохо освещенном месте, которое не позволяет вам видеть экран. Он находится в верхнем левом углу мультиметра. У мультиметров высшего класса есть эта кнопка, позволяющая пользователям останавливать показания на экране мультиметра.

2. Кнопка «Мин. / Макс.»

Эта кнопка имеет входные значения и издает звуковой сигнал при неправильном подключении. Это также помогает фиксировать самые высокие значения ошибок сигнала за микросекунды. Когда вы включаете этот параметр, он будет записывать и удерживать самые высокие и самые низкие показания уровня сигнала.Первое нажатие на эту кнопку заставляет мультиметр показывать максимальное значение. Второе нажатие – для минимального значения. Эта кнопка также используется для сохранения минимального и максимального значений. Звуковой сигнал слышен при превышении предыдущего минимального / максимального значения.

3. Кнопка диапазона

Это кнопка в верхней части мультиметра с символом «Lo / Hi» . Это поможет вам выбрать разные диапазоны на мультиметре. Большинство цифровых мультиметров имеют как ручной, так и автоматический выбор диапазона.Но другие требуют, чтобы вы выбирали диапазон для конкретных тестов вручную. Чтобы перейти в режим автоматического выбора диапазона, нажмите кнопки удержания и выбора диапазона. Эта кнопка позволяет пользователям выбирать определенный диапазон.

4. Функциональная кнопка

Это желтая кнопка, которая активирует второстепенные функции, такие как емкость и температура вокруг шкалы. Он также помогает выключить мультиметр, когда он не используется. Вы также можете использовать эту кнопку для хранения данных или выбора проверки диодов. С помощью этой кнопки активируется вторичная функция цифрового мультиметра.Эти второстепенные функции часто отображаются в виде желтого текста или символа.

5. Напряжение переменного тока

Напряжение переменного тока позволяет вам проверить напряжение в электрическом компоненте. Это обозначено символом «V» и волнистой линией над ним. Он показывает значения в пределах 100–240 вольт. Этот параметр позволяет вам проверять наличие переменного тока на таких устройствах, как телевизоры, вентиляторы или чайники. Кроме того, он показывает напряжение вашего электронного компонента.

Мультиметр отображает напряжение постоянного тока символом В ~ . На некоторых мультиметрах вместо символа написаны буквы « ACV ».

6. Напряжение постоянного тока

Напряжение постоянного тока

обозначается буквой « V– » с тремя дефисами над ней и прямой линией поверх дефисов. Он предназначен для использования в небольших электронных схемах, батареях или световых индикаторах. Если ток в проверяемом устройстве очень высокий, мультиметр покажет «OL».

Мультиметр отображает напряжение постоянного тока ( DCV) с символом V–. На некоторых мультиметрах вместо символа написаны буквы « DCV ».

7. Милливольты переменного тока (мВ)

Символ для этой настройки – «мВ» и волнистая линия над «V». Это позволяет вам тестировать цепи меньшего размера для получения точных и быстрых показаний. Это лучше, чем использовать настройку напряжения переменного тока, которая дает низкие показания.

Эта кнопка используется для измерения переменного напряжения в цепях меньшего размера. Эта же кнопка может измерять напряжение постоянного тока небольших цепей, нажав функциональную кнопку.

SHIFT: Милливольты постоянного тока: Вы можете измерять милливольты постоянного тока После того, как вы вставите точку набора в символы милливольт переменного тока и нажмете функциональную кнопку. Вы можете использовать эту кнопку для меньшей схемы. Этот символ также похож на символ дороги, но он содержит три дефиса и прямую линию поверх mV. Таким образом, он дает точные измерения в цепях с низким напряжением. Но его следует использовать на устройствах с постоянным током, таких как аккумуляторы.

8. Кнопка сопротивления

Единица измерения сопротивления в системе СИ, известная как «ом».Обозначение сопротивления – Ом . Показание высокого сопротивления на вашем мультиметре показывает, что электрический ток испытывает трудности с протеканием. Оно измеряется в омах, а более высокое значение сопротивления указывает на низкий ток в устройстве. Кнопка сопротивления позволяет проверить эффективность переключателей или контактов реле.

Этот символ (Ом) позволяет получить точное значение сопротивления. Он также позволяет определить, перегорел ли предохранитель. Символ «OL» на мультиметре указывает на необходимость замены предохранителя.При использовании этой настройки убедитесь, что предохранитель не в цепи.

9. Кнопка непрерывности

На этой кнопке есть символы, похожие на символы на ПК, обозначающие звук. Когда ваш мультиметр обнаруживает непрерывность между двумя цепями, он издает слышимые звуки. Это позволяет вам находить обрыв или короткое замыкание. Кнопка помогает проверить наличие проблем с подключением в электрических компонентах.

Для проверки целостности цепи с помощью мультиметра используется целостность .Кнопка непрерывности работает, посылая небольшое количество тока в цепь и проверяя, достигает ли он другого конца. Волна или диод представляют собой символ непрерывности на мультиметре.

10. Кнопка проверки диодов

Этот символ используется для проверки того, исправен ли диод или нет. Символ выглядит как стрелка и положительный знак, соединенные вместе «→ +» . Это самый надежный способ, в отличие от того, когда вы используете настройки сопротивления.

11. Переменный ток

Обозначение переменного тока – « A ~ » с волнистой линией вверху.Этот символ представляет собой измерение переменного тока устройства. Он проверяет наличие токовых нагрузок в цепи, но для выполнения этой функции вам потребуется зажимное приспособление. Кроме того, при проведении этого теста нужно соблюдать осторожность, поскольку переменный ток опасен.

12. Постоянный ток

Эта функция позволяет вам проверять ток в амперах при постоянном токе. Вы можете использовать его на ноутбуках или в автомобиле. Он представлен тремя дефисами “ A⎓ ” над ним и еще одной прямой линией.Постоянный ток присутствует практически во всех портативных электронных устройствах.

13. Кнопка включения / выключения

Эта кнопка действует как переключатель для включения и выключения мультиметра.

14. Кнопка Auto-V / LoZ

Некоторые из последних моделей мультиметров имеют эту кнопку. Это предотвращает неправильные измерения из-за паразитного напряжения.

Символы мультиметра

Fluke по сравнению с символами мультиметра Клейна

Нет большой разницы между символами в мультиметрах Клейна и Fluke.Однако мультиметр Кляйна показывает шкалу диапазонов для каждого символа в центре вокруг переключателя выбора функций. Мультиметры Klein также имеют меньше кнопок, в отличие от измерителей Fluke.

Но символы мультиметра Fluke встречаются в большинстве мультиметров, поэтому лучше всего использовать его для иллюстраций.

Обозначения мультиметра pdf: Если вам интересно подробнее узнать о функциях цифрового мультиметра, прочтите мультиметр pdf

Как читать символы мультиметра на аналоговом мультиметре?


Показания аналогового измерителя нетрудно понять – нужно помнить, что диапазон, на который установлен мультиметр.Диапазон необходимо умножить на установленный диапазон, чтобы получить правильные показания.

Например, если диапазон сопротивления установлен на 50, а стрелка мультиметра указывает на 25 Ом, вам нужно будет взять произведение 25 и 50, следовательно, фактическое сопротивление составит 1250 Ом.

Какие символы на цифровом мультиметре?

Считывание показаний цифрового мультиметра намного проще по сравнению с аналоговой версией. Подключите красный щуп к разъему, помеченному буквой «V», а черный щуп должен быть подключен к разъему с пометкой «COM» и поверните ручку в сторону параметра, который вы хотите измерить.Цифровой мультиметр имеет встроенный экранный дисплей.

Все, что вам нужно сделать, это посмотреть на экран дисплея и записать требуемые показания. Иногда мультиметр, не показывающий показания, может означать, что вы не указали ручку на правильный параметр.

Различные части и функции мультиметра

Мультиметр состоит из четырех основных частей, благодаря чему он работает лучше.

Они включают;

  • Дисплей: Дисплей мультиметра позволяет вам видеть показания различных тестов, которые вы будете проводить.Проще говоря, это экран. Дисплей состоит из четырех цифр и может отображать отрицательный знак. Некоторые мультиметры оснащены дисплеями с подсветкой, чтобы не напрягать глаза при работе в темных местах. Если у вас аналоговый мультиметр, на дисплее будет стрелка-указатель, показывающая значение, которое вы проверяете с помощью мультиметра.
  • Кнопки и розетки: эти функции различаются в зависимости от мультиметра, так как некоторые из них имеют больше кнопок и розеток, чем другие. Кнопки помогают настраивать мультиметр и управлять им.К ним относятся кнопка напряжения, кнопка сопротивления, функциональная кнопка и многие другие.
  • Циферблат / поворотный переключатель: эта часть используется для выбора единицы измерения. Это позволяет вам изменить то, что вы хотите, чтобы мультиметр проверял, например ток, напряжение или сопротивление. Некоторые мультиметры имеют ручной выбор диапазона, а другие – мультиметры с автоматическим диапазоном. Мультиметры с автоматическим выбором диапазона просты в использовании, в отличие от ручных, которые требуют ручного выбора диапазона. Для измерителей с автоматическим выбором диапазона требуется всего лишь отрегулировать шкалу в соответствии с вашими предпочтениями, подключить испытательные щупы и автоматически получить показания.
  • Входные порты / гнезда: это отверстия, в которые вы можете вставить измерительные провода. Измерительные провода – это провода, которые подключают мультиметр к оборудованию, на котором вы хотите проводить испытания. Провода нужно изолировать, и каждый имеет свой цвет. Например, красный измерительный щуп предназначен для положительной клеммы, а черный – для отрицательной клеммы.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Что означает DCV на мультиметре?

Это означает напряжение постоянного тока.Этот параметр используется для проверки напряжения постоянного тока в аккумуляторах.

Какие основные электрические символы?

Основные электрические символы: конденсатор, предохранитель, индуктор, переключатель, антенна и трансформатор.

Что означает 200 м на мультиметре?

200M означает 200 милли. Это максимальное значение, которое покажет ваш мультиметр, если вы установите на нем ручку.

Как определить 12 В на мультиметре?

Чтобы показывать 12 В на мультиметре, установите мультиметр в диапазоне, который может идеально работать для получения правильных результатов.Например, чтобы считать 12 В, используйте настройку 20 В.

Что является символом непрерывности в мультиметре?

Символ непрерывности – это диодный / волновой или звуковой символ.

Что означают 6000 отсчетов на мультиметре?

Это означает, что на дисплее мультиметра будет отображаться не более 5999 единиц.

Как вы читаете мультиметр DVC?

Сначала необходимо настроить циферблат на DCV. Затем вставьте черный щуп в гнездо COM. После этого вставьте красный щуп в гнездо напряжения и подключите оба щупа к отрицательной и положительной клеммам цепи.Показание будет на дисплее вашего глюкометра.

Что означает M в мультиметре?

M означает мега или миллион.

Как вы читаете на 20 кОмметре?

Чтобы прочитать это, вам нужно настроить мультиметр на 20 кОм. Если это значение диапазона Ом больше, чем у вашего мультиметра, он покажет ноль.

Что означает HFE на мультиметре?

Это мера усиления постоянного тока переходного транзистора. Это означает режим, в котором мультиметр может проверять HFE передатчика.

Что такое символ сопротивления?

Обозначение сопротивления – Ом.

Какой символ у амперметра?

Амперметр внутри цикла обозначается буквой «A».

Какой символ у индуктора?

Обозначение индуктора – это серия катушек, которая показывает нормальный характер индуктора.

Что означает напряжение?

В мультиметре символ напряжения – «В.».

Символы на мультиметре Southwire и цифровом мультиметре ge2524 имеют одинаковые функции или разные?

Да.Практически все мультиметры имеют одинаковые функции и использование. Следует иметь в виду, что символы AC / DC имеют разные результаты и выходы.

Итог

Понимание символов мультиметра поможет вам избежать типичных ошибок, которые могут привести к несчастным случаям. Это также позволяет вам работать с меньшим количеством проблем, поскольку вы знаете, что означает каждый символ. Помните, что работа с символами электрического мультиметра и символами мультиметра, описанными в этой статье, не требует догадок, а неправильный выбор или установка могут иметь катастрофические последствия.Однако символы напряжения на мультиметре и символы шкалы мультиметра имеют одинаковый результат для мультиметра allosun em830 и fluke 115.

Компоненты мультиметра

Использование мультиметра: Глава 2

В этом модуле мы познакомим вас с компонентами мультиметра. Сюда входят циферблаты, дисплеи и кнопки.

Перейти к викторине!

1. Дисплей


Мультиметр состоит из нескольких компонентов, например:

  • A дисплей,

  • A циферблат и

  • Кнопки Давайте

сначала просмотрите то, что мы видим на дисплее мультиметра.

Дисплей мультиметра показывает значение нашего измерения, включая единицы. Например, вы измеряете провод на 1000 вольт. Счетчик отобразит 1000. Единицами измерения будет «V» для вольт. Вы также увидите на дисплее «AC», так как вы измеряете переменное напряжение.


2. Циферблат

Циферблат мультиметра представляет собой вращающийся круг в центре вашего мультиметра. Вокруг циферблата вы увидите символы для различных измерений мультиметра.Чтобы измерить что-либо, вы должны повернуть циферблат так, чтобы он указывал на символ того, что вы хотите измерить.

Например, вы используете мультиметр справа. Вы хотите настроить шкалу для измерения сопротивления. Символ сопротивления – «Ω». Поворачивайте шкалу мультиметра до тех пор, пока черная метка на циферблате не укажет прямо на символ «Ω».

Чтобы пользоваться мультиметром, необходимо понимать, что означает каждый символ вокруг циферблата. Не зная символа, вы не можете настроить мультиметр для измерения того, что вы хотите.Использование неправильного символа может повредить мультиметр или привести к поражению электрическим током.


3. Символы напряжения

Напомним, что существует два типа тока: постоянный ток (DC) и переменный ток (AC). При постоянном токе ток течет только в одном направлении. При переменном токе ток будет периодически менять направление своего протекания.

Символом напряжения переменного тока будет буква «V» с волной наверху. Волна будет похожа на символ «~».На картинке справа показан мультиметр с шкалой, установленной на переменное напряжение. Волна над любым символом означает, что этот символ используется в системах переменного тока.

Символом напряжения постоянного тока будет буква «V» с прямой и пунктирной линией наверху. На картинке справа показан мультиметр с шкалой, установленной на постоянное напряжение. Прямая и пунктирная линия над любым символом означает, что он используется в системах постоянного тока.

4. Символы тока


Символом переменного тока будет буква «A» с волной наверху.Волна будет похожа на символ «~». На картинке справа показан мультиметр с шкалой, установленной на переменный ток.

Символом постоянного тока будет буква «A» с прямой и пунктирной линией сверху. На картинке справа показан мультиметр с циферблатом, установленным на постоянный ток.


5. Прочие символы

Символ непрерывности на своей стороне выглядит как сигнал Wi-Fi. Выглядит это так «))))». Для непрерывности не имеет значения, является ли система переменным или постоянным током.Это будет работать для обоих. На картинке справа показан мультиметр с циферблатом, установленным на непрерывность.

Символ сопротивления выглядит как «Ω». Для сопротивления не имеет значения, является ли система переменным или постоянным током. Это будет работать для обоих. На картинке справа показан мультиметр с циферблатом, установленным на сопротивление.

Символ емкости выглядит следующим образом: «- | (-». Емкость иногда называют «фарадами». Фарады – это единица измерения емкости. На рисунке справа показан мультиметр с циферблатом, установленным на емкость.

Значок температуры выглядит как термометр. На картинке справа показан мультиметр с циферблатом, установленным на температуру.


6. Кнопки


На мультиметре также есть несколько кнопок. На следующих нескольких слайдах мы рассмотрим наиболее распространенные кнопки, которые вы увидите на мультиметре.

Обычно измеряемое значение исчезает, когда вы снимаете провода. Когда вы нажимаете кнопку удержания во время измерения, измеренное вами значение останется на экране.Кнопка удержания может быть полезна, когда значение измерения слишком сильно колеблется, чтобы его можно было прочитать.

Кнопка мин. / Макс. Сохраняет значения, считываемые вашим глюкометром. Он будет хранить наименьшее значение, которое вы измеряете, наибольшее значение, а в некоторых счетчиках также будет храниться среднее значение. Когда мин / макс включен, вы увидите «мин / макс» на дисплее мультиметра.

Кнопка диапазона позволяет вручную установить диапазон на мультиметре с автоматическим выбором диапазона. Каждый раз, когда вы щелкаете диапазон, единица измерения будет меняться на вашем дисплее.Например, вы можете нажать диапазон, чтобы мультиметр показывал 1-3 десятичных разряда в вашем измерении.

Функциональная кнопка позволяет получить доступ к вторичным измерениям на вашем мультиметре. Если вы посмотрите на картинку справа, вы увидите символы другого цвета. Доступ к символам разного цвета можно получить, повернув циферблат к символу и нажав функциональную клавишу.

Например, на мультиметре справа вы можете увидеть символ «- | (-» над «Ω».Это символ емкости. Чтобы измерить емкость, вы должны повернуть циферблат, пока шкала не укажет на «Ω». Вы нажмете функциональную клавишу, и на дисплее появится символ «- | (-».


8. Заключение


В этом разделе вы узнали о компонентах, из которых состоит мультиметр . Теперь вы готовы к первому измерению!


Вопрос № 1: Что показывает дисплей мультиметра?

  1. Значение того, что вы измеряете

  2. Единицы измерения вы измеряете

  3. Что вы измеряете

  4. Все вышеперечисленное

Прокрутите вниз, чтобы найти ответ…

Ответ: Все вышеперечисленное

На дисплее мультиметра будет отображаться выполняемое вами измерение, значение измерения и единицы измерения.

Вопрос № 2: Шкала мультиметра используется для:

  1. Изменить то, что подключено к порту

  2. Откройте зажим на токоизмерительных клещах

  3. Выберите, какое измерение вы хотите выполнить

Прокрутите вниз, чтобы найти ответ…

Ответ: Выберите, какое измерение вы хотите провести

Диск мультиметра используется для выбора измерения, которое вы хотите провести.

Вопрос № 3: Измерения постоянного тока имеют следующую маркировку над символом:

  1. Сплошная пунктирная линия

  2. Волна

  3. Постоянный ток заглавными буквами

  4. Круг вокруг символ

Прокрутите вниз, чтобы найти ответ…

Ответ: Сплошная и пунктирная линия

Измерения постоянного тока всегда представлены сплошной и пунктирной линией над символом.

Вопрос № 4: Измерения переменного тока отмечены волной над символом.

  1. True

  2. False

Прокрутите вниз, чтобы найти ответ …

Ответ: True

Верно, волна над любым символом означает, что измерение выполнено для системы переменного тока.

Вопрос № 5: При измерении непрерывности вы должны установить измеритель на непрерывность переменного или постоянного тока.

  1. Верно

  2. Ложно

Прокрутите вниз, чтобы найти ответ …

Ответ: Ложно

Ложно, непрерывность не зависит от типа тока. Работает с обеими системами. Есть только один символ непрерывности.

Вопрос № 6: Емкость иногда обозначается как:

  1. Кельвина

  2. Фарадов

  3. миль / ч

  4. Тонны

Ответ: Фарады

Емкость иногда называют фарадами. Фарады – это единица измерения емкости.

Вопрос № 7: Что делает кнопка диапазона?

  1. Показывает точность мультиметра

  2. Позволяет вручную выбирать единицы измерения

  3. Создает звуковой сигнал при измерении выше диапазона

  4. Показывает исправность предохранителя

Прокрутите вниз, чтобы найти ответ…

Ответ: Позволяет вручную выбирать единицы измерения.

Кнопка диапазона позволяет вручную изменять единицы измерения.

Вопрос № 8: Чтобы сохранить значение на дисплее после прекращения измерения, вы должны выбрать, какую кнопку:

  1. Удерживать

  2. Диапазон

  3. Функция

  4. Мин. / Макс.

Прокрутите вниз, чтобы найти ответ…

Ответ: Удерживать

Нажатие кнопки удержания во время измерения сохранит значение на дисплее.

OOTDTY FS8233 4,8-дюймовый мультиметр с большим экраном, тестер, цифровой мультиметр, руководство пользователя

OOTDTY FS8233 4,8-дюймовый мультиметр с большим экраном, тестер, цифровой мультиметр, руководство пользователя

Информация по технике безопасности

Предупреждение

Обращайте особое внимание на использование этого инструмента, неправильное использование может привести к поражению электрическим током или повреждению инструмента.Во время использования соблюдайте обычные правила техники безопасности и соблюдайте меры безопасности, указанные в руководстве по эксплуатации.

Чтобы в полной мере использовать функции прибора и гарантировать безопасную работу, пожалуйста, внимательно прочтите и соблюдайте методы использования, указанные в данном руководстве.

Прибор соответствует требованиям безопасности электронного измерительного прибора EN-61010-1, EN-61010-2-030 и EN-61010-2-032, уровень загрязнения II, стандарт перенапряжения – CAT III 600V.

Пожалуйста, соблюдайте правила техники безопасности и гарантируйте безопасное использование прибора.

Препарат
  1. При использовании этого прибора пользователи должны соблюдать стандартные правила безопасности:
    • Общая защита от поражения электрическим током.
    • Предупреждение неправильного использования инструмента.
  2. После получения прибора проверьте, не был ли он поврежден при транспортировке.
  3. После хранения и транспортировки в неблагоприятных условиях проверьте, не был ли прибор поврежден.
  4. Ручки инструмента должны быть в хорошем состоянии.
    Перед использованием проверьте, не повреждена ли изоляция ручек и не оголился ли металлический провод.
Символ

Примечание (важные сведения по безопасности см. В руководстве)
Может использоваться с опасными электрическими проводниками.
Защита с двойной изоляцией (Категория II)
CAT III Перенапряжение в соответствии со стандартом IEC-61010-1 (установка), уровень III, степень загрязнения 2 относится к уровню защиты от импульсного выдерживаемого напряжения.
Соответствует стандарту ЕС.
с заземлением

Техническое обслуживание
  1. Не пытайтесь открыть нижнюю часть корпуса для регулировки или ремонта прибора, так как такая операция может выполняться только техническими специалистами, полностью понимающими прибор и опасность поражения электрическим током.
  2. Перед тем, как открывать нижнюю часть корпуса прибора или крышку аккумуляторного отсека, снимите ручки с измеряемого провода.
  3. Во избежание поражения электрическим током, которое может быть вызвано ошибкой считывания, когда на приборе отображается символ «», немедленно замените батарею.
  4. Используйте влажную ткань и мягкое моющее средство для очистки инструмента, не используйте абразивные материалы или растворители.
  5. Выключите питание, когда инструмент не используется, и поверните переключатель диапазонов в положение ВЫКЛ.
  6. Если прибор не используется в течение длительного времени, выньте аккумулятор, чтобы не повредить прибор.
Описание
Название детали

  1. Бесконтактная зона обнаружения и наведения напряжения
  2. Удержание данных и подсветка, кнопки фонарика
  3. Кнопка функционального переключателя и кнопка NCV
  4. Жидкокристаллический дисплей (LCD)
  5. Спусковой крючок
  6. Клавиша включения / выключения
ЖК-дисплей

переменного и постоянного тока

Индикация включения / отключения

АВТО

Автоматический режим диапазона

Индикация автоматического отключения

Низкий заряд батареи

Состояние удержания чтения

В, А

Вольт (напряжение), ампер (ток)
Ом, кОм, МОм

Ом килом и МОм (сопротивление)

Гц

Гц

ДИОД

нФ мкФ мФ

Микрофарад
К Ф

по Цельсию и

по Фаренгейту
NCF Бесконтактное обнаружение напряжения
В реальном времени

Линия огневых испытаний

Спецификация

Прибор определяет один год в качестве цикла и должен быть повторно откалиброван при 18 ~ 28 ℃, при относительной влажности менее 75%.

Обзор
  • Автоматический выбор функции измерения и диапазона.
  • Защита от перегрузки по всему диапазону.
  • Макс. напряжение между измерительным зажимом и землей: 600 В постоянного тока или 600 В переменного тока
  • Рабочая высота: Макс. 2000м
  • Дисплей: LCD
  • Макс. отображаемое значение: 6000 цифр.
  • Индикация полярности: Автоматическая индикация, «-» указывает на отрицательное значение.
  • Отображение выхода за пределы диапазона: ‘0L’ или ‘-0L’.
  • Время выборки: Около 3 раз в секунду, столбик 10 раз в секунду
  • Отображение единиц измерения: Отображение единиц функции и количества электроэнергии.
  • Время автоматического отключения: 15 минут
  • Источник питания: Батарейка AAA 1,5 В ×
  • Пониженное напряжение аккумуляторной батареи Индикация: символ ЖК-дисплея
  • Температурный коэффициент: Менее 0,1 × точность / ℃.
  • Рабочая температура: 18 28 ℃.
  • Температура хранения: -10 ℃ ~ 50 ℃.
Технические индексы

Переменный ток

Диапазон Разрешение Точность
м м ± (1,0% показания + 8 цифр)
10 А 00.1A
  • Мин. входной ток: 20 мА переменного тока.
  • Макс. входной ток: 10А переменного тока.
  • Диапазон частот: 40 ~ 1000 Гц;

Постоянный ток

Диапазон Разрешение Точность
м м ± (1,0% показания +5 цифр)
10 А 00.1A
  • Мин. входной ток: 20 мА постоянного тока
  • Макс.входной ток: 0 А постоянный ток

Напряжение постоянного тока

Диапазон Разрешение Точность
6 В 0,001 В ± (0,5% показания + 3 цифры)
60 В 0,01 В
600 В 0,1 В
  • Мин. входное напряжение 0,5 В пост. тока
  • Макс.вход напряжение: 600 В постоянного тока

Напряжение переменного тока

Диапазон Разрешение Точность
6 В 0,001 В ± (0,8% показания + 5 цифр)
60 В 0,01 В
600 В 0,1 В
  • Мин. входное напряжение: 0,5 В переменного тока
  • Макс.входное напряжение: 600 В переменного тока (допустимое значение)
  • Диапазон частот: 40 ~ 1000 Гц

Проверка линии

Диапазон Разрешение Функция

1 Ом

Если сопротивление измеряемой линии меньше 50 Ом, зуммер в приборе будет издавать непрерывные тревожные звуки.
  • Защита от перегрузки: 6000 В постоянного или переменного тока (действительное значение)

Сопротивление

Диапазон Разрешение Точность
600 Ом 0.1 Ом ± (0,8% показания + 3 цифры)
6 кОм 0,001 кОм
60 кОм 0,01 кОм
600 кОм 0,1 кОм
6 МОм 0,001 МОм
60 МОм 0,01 МОм
  • Защита от перегрузки: 600 В постоянного или переменного тока (действительное значение)

ДИОД

Диапазон Разрешение Точность Условия тестирования
Тест диодов 1 В 0.001V Испытательный ток: около 1 мА;
Напряжение холостого хода: около 2,8 В

На этом дисплее отображается приблизительное значение падения давления на диоде в прямом направлении

  • Защита от перегрузки: 600 В постоянного или переменного тока (действительное значение)

Температура

Диапазон Разрешение Точность
-40 ~ 1000 ℃ 1 ℃ ± (1% показания + 3 ℃)
-40 ~ 1832 1 ℉ ± (1% показания + 3 ℉)

Прецизионность не включает погрешность датчика термопары

  • Защита от перегрузки: 250 В постоянного или переменного тока (действительное значение)

Частота

(viagear A):

Диапазон Разрешение Точность
100.0 Гц 0,1 Гц ± (1,0% показания +5 цифр)
1000 Гц 1 Гц

Через шестерню V:

Диапазон Разрешение Точность
100,0 Гц 0,1 Гц ± (1,0% показания +5 цифр)
1000 Гц 1 Гц
  • Диапазон измерения: 40 Гц ~ 1000 Гц
  • Диапазон входного сигнала: ≥ 0.8 Напряжение переменного тока (действительное значение)
Руководство по эксплуатации
Блок для чтения

Во время измерения, если необходимо удерживать показания, нажмите кнопку, значение на дисплее будет заблокировано, нажмите кнопку еще раз, чтобы отменить удержание считывания.

Подсветка / Подсветка
  1. Во время измерения, если окружающий свет слишком темный, что затрудняет чтение, вы можете нажать кнопку более 2 секунд, чтобы открыть подсветку или подсветку, которая автоматически выключится примерно через 60 секунд.
  2. При нажатии кнопки более 2 секунд отключается подсветка
Автоматическое отключение
  1. Если в течение 15 минут после запуска не выполняется никаких действий, прибор перейдет в режим ожидания и выключится для экономии энергии.
  2. После автоматического выключения выведите прибор из спящего режима в рабочее состояние.
  3. Удерживание SEL / NVC для включения питания отменяет функцию автоматического выключения.
    После выключения перезапустите, чтобы восстановить функцию автоматического выключения.
Размером
  1. Нажмите кнопку источника питания, чтобы запустить машину. Если напряжение батареи недостаточное, на дисплее отобразится символ низкого напряжения, после чего батарею следует заменить. Нажмите кнопку питания еще раз, чтобы выключить машину.
  2. Когда прибор не измеряется, он переходит в состояние автоматического сканирования. Инструмент представлен следующим образом:
NCV (Бесконтактное определение напряжения)

Переключите переключатель вращения на любую передачу, удерживайте кнопку «NCV», чтобы отобразить EF, и поднесите датчик NCV к тестируемому проводнику, прибор может определить, имеет ли измеряемый провод напряжение> 90 В переменного тока.Когда прибор обнаруживает напряжение переменного тока, включается зуммер прибора и мигает сигнальная лампа NCV.

Измерение постоянного / переменного тока

Подключите измерительную ручку к измеряемому сигналу.
Когда измеренный сигнал> 20 мА, измеритель будет отображать текущее измеренное значение тока.
Когда измеренный сигнал переменного тока> 2000 мА, пара приборов отображает
частоту переменного тока, а измеренный ток b> 800 мА отображается красной подсветкой.

Измерение постоянного напряжения

Подключите измерительную ручку к измеряемому сигналу.Когда измеренный сигнал больше 0,5 В, измеритель будет отображать текущее значение напряжения постоянного тока. Когда измеренный сигнал меньше 0,5 В, измеритель будет по умолчанию использовать значение сопротивления и отобразить значение внутреннего сопротивления измеренного сигнала. измеренное напряжение сигнала больше 42 В, красная подсветка включит сигнализацию.

Измерение напряжения переменного тока

Подключите измеритель к измеряемому сигналу. Когда измеренный сигнал превышает 0,5 В, измеритель будет отображать текущее значение напряжения переменного тока и значение частоты напряжения.Когда измеренный сигнал меньше 0,5 В, измеритель будет по умолчанию использовать значение сопротивления и отобразить значение внутреннего сопротивления измеренного сигнала. Когда измеренное напряжение сигнала больше 42 В, красная подсветка включит сигнализацию.

Сопротивление, измерение вкл. Выкл.

Измерение сопротивления соединения пера, прибор показывает сопротивление, при измерении сопротивления больше 60 M 0 прибор покажет «—». При измерении сопротивления меньше 50 0 загорается сигнальная лампа зуммера, индикаторы прибора мигают.

Тест провода ручки для одинарных часов
  1. Нажмите кнопку «SEL», чтобы переключиться в режим LIVE, и на индикаторе отобразится LIVE.
  2. Вставьте измерительный щуп в розетку питания. Если прибор обнаруживает напряжение переменного тока, он будет отображать силу сигнала напряжения в зависимости от уровня обнаруженного сигнала. Индукционный код сегмента ЖК-дисплея прибора отобразит силу сигнала напряжения. Горит красная подсветка. зуммер издает сигнал разной интенсивности.
Измерение емкости
  1. Нажмите кнопку «SEL», чтобы переключиться на емкость
  2. Измерьте емкость обоими концами тестового пера и снимите показания с ЖК-дисплея.

Уведомление:

  1. При измерении больших конденсаторов требуется время для стабилизации показаний
  2. При измерении емкости с соблюдением полярности обращайте внимание на соответствующую полярность, чтобы не повредить прибор.
Измерение температуры

Нажмите кнопку «SEL» для переключения TEMP, и красный штекер термопары вставляется в конец ° C / ° F. Черный штекер можно вставить в гнездо COM. Когда показания стабильны, значение температуры можно прочитать прямо с экрана дисплея.

  1. Примечание:
    Максимальная температура случайно упакованной термопары типа K составляет 250 ° C, а мгновенное измерение может достигать 300 ° C.
Техническое обслуживание
Заменить аккумулятор

Предупреждение
Перед тем, как открыть крышку батарейного отсека прибора, удалите маркеры из цепи, в которой проводится измерение, во избежание поражения электрическим током.

  1. Если появляется символ «», это означает, что нужно заменить батарею.
  2. Вывернуть болты крышки аккумуляторного отсека прибора и снять крышку.
  3. Замените старую батарею.
  4. Установите крышку аккумуляторного отсека.

Примечание: Не меняйте полярность батареи.

Ручки для мелочи

Предупреждение
При замене пера необходимо заменить его идентичным пером или пером того же уровня. Перо должно быть в хорошем состоянии, а уровень перьев: 1000В 10А.

Если изоляционный слой ручки поврежден или металлический провод провода обнажается, ручку необходимо заменить.

Принадлежности
  1. Ручки
  2. Руководство по эксплуатации
  3. Аккумулятор
  4. Сумка тканевая
  5. K-Тип

Документы / Ресурсы

Связанные руководства / ресурсы

Высокоточный эталонный мультиметр | Fluke Calibration

Стабильность, простота и производительность благодаря конструкции

Модель 8588A отличается исключительной линейностью, низким уровнем шума и стабильностью. Этот лучший в своем классе цифровой эталонный мультиметр с длинной шкалой гарантирует превосходное 3.Относительная точность и долговременная стабильность постоянного напряжения 5 ppm в течение одного года в широком диапазоне измерений и функций.

8588A содержит самые стабильные в мире источники опорного напряжения и аттенюаторы, изготовленные на заказ в Fluke Calibration. Эти прецизионные компоненты устраняют необходимость ежедневной внутренней самокалибровки для компенсации дрейфа при использовании менее точных компонентов. Автоматическое обнуление также становится ненужным, потому что смещения усилителя сверхстабильны. 8588A показывает исключительные 8 баллов.5-значное разрешение считывается за одну секунду, что в два раза меньше, чем у следующего лучшего в классе, что приводит к значительному повышению производительности.

Модель 8588A проста и интуитивно понятна в использовании. Это идеальный лабораторный мультиметр для метрологов и руководителей калибровочных лабораторий, которые ожидают и ценят простую настройку, позволяющую быстро достичь максимальной производительности прибора.

  • 2,7 мкВ / В (95%), 3,5 мкВ / В (99%), относительная точность 1 год, постоянное напряжение без внутренней самокалибровки или автонастройки
  • 0.5 мкВ / В (95%), 0,65 мкВ / В (99%), стабильность 24 часа, постоянное напряжение
  • 7 мкОм / Ом (95%), 9 мкОм / Ом (99%), 1 год, сопротивление
  • 2,02x полная шкала расширяет нижний уровень шума до более высоких уровней сигнала, чтобы максимально повысить точность прибора
  • Настройка диафрагмы от 200 нс до 100 с обеспечивает широчайшую в отрасли гибкость управления окном ввода данных

Точность, смещение и стабильность обеспечивают отличные характеристики переменного тока

8588A обеспечивает наиболее точное измерение истинного среднеквадратичного значения переменного тока, доступное в мультиметре Fluke Calibration.

Благодаря аналого-цифровому преобразователю с частотой дискретизации 5 мегасэмплов в секунду и исключительно стабильному аналоговому тракту постоянного тока 8588A обеспечивает замечательные характеристики измерения среднеквадратичного значения переменного тока, которые в десять раз быстрее, в два раза меньше шумят и более чувствительны для низких частот. уровень сигналов, чем у других инструментов этого класса. Он использует цифровые вычисления среднеквадратичного значения для поддержания полного разрешения широкого динамического диапазона оцифрованных сигналов, поэтому вы можете четко видеть широкий диапазон измерений.

Быстрые цифровые фильтры более эффективны, чем их аналоговые эквиваленты, для более быстрой настройки.Цифровые фильтры устраняют диэлектрическое поглощение аналоговых фильтров, обычно связанное с остаточными характеристиками медленного хвоста. Цифровые фильтры эффективно сокращают время установления до 6 циклов частоты фильтра и менее 1 ppm от полностью установленного значения. Это до 10 раз быстрее, чем у других прецизионных цифровых мультиметров с большой шкалой на низких частотах.

Низкий уровень шума достигается за счет усреднения собранных оцифрованных данных с высоким разрешением и стабильного пути прохождения сигнала.Разделение чувствительности сигнала низкого уровня от температурного дрейфа позволяет 8588A выполнять более точные измерения переменного тока низкого уровня. Таким образом устраняются температурный дрейф, смещения и долговременная нестабильность, обычно связанные с аналоговым преобразователем среднеквадратичных значений.

  • 60 мкВ / В (95%), 77 мкВ / В (99%), относительная точность 1 год, для наиболее точного измерения переменного напряжения
  • 250 мкА / А (95%), 323 мкА / А (99%), относительная точность 1 год, переменный ток
  • Время установления 15 мс на фильтре переменного тока 1 кГц, что в 10 раз быстрее измеряет напряжение переменного тока
  • 2.02x полной шкалы Vpp, 1,2x полной шкалы среднеквадратичного значения
  • До 30 А для пикового переменного тока значительно расширяет диапазон измерения переменного тока


Измерение переменного напряжения


Настройки измерения переменного напряжения

Удобство использования разработано метрологами для метрологов

8588A – идеальный лабораторный мультиметр. Он упрощает процесс измерения, устраняя недоразумения, с удобным пользовательским интерфейсом на английском, китайском, французском, немецком, японском, корейском, русском и испанском языках.Интуитивно понятный графический дисплей позволяет легко визуализировать тенденции, гистограммы, сложные формы сигналов и статистику, а также быстро выполнять рутинные метрологические задачи. Вы можете выполнять анализ как в реальном времени, так и после захвата для обеспечения краткосрочной и долгосрочной стабильности, выявления и количественной оценки дрейфов, шума при беге и неопределенности без необходимости использования внешнего компьютера или программного обеспечения. Вы также можете быстро визуализировать постобработанные сигналы частотной области с основной и гармонической амплитудой и фазовым содержанием.

Некоторые популярные системные мультиметры имеют сложную структуру меню и неинтуитивно понятные команды, в то время как у других отсутствует какой-либо пользовательский интерфейс, что создает препятствия для обучения и работы. Напротив, 8588A / 8558A имеют удобное меню конфигурации, которое упрощает обучение новых пользователей.

На передней панели появилось много новых улучшений для удобства использования. Выходные клеммы Visual Connection Management ™ загораются, показывая, какие клеммы активны, и помогает пользователю выполнить правильные подключения.Ручки отформованы для удобства и простоты транспортировки.

хост-порта USB расположены как на передней, так и на задней панели прибора. Используйте порты для экспорта данных на внешние устройства памяти или для упрощения обновления прошивки. Для удаленной связи с ПК выберите один из разъемов Ethernet, GPIB или USBTMC на задней панели.

8558A / 8558A обеспечивают полную эмуляцию эталонного мультиметра Fluke 8508A и командную совместимость цифрового мультиметра Keysight 3458A через команды SCPI, что делает его идеальной заменой для этих старых инструментов.

  • Графический дисплей, позволяющий мгновенно отображать график тренда, статистический анализ, гистограмму и БПФ.
  • GPIB, USBTMC, Ethernet позволяет выбирать удаленный интерфейс в соответствии с отраслевыми стандартами. • Флэш-накопитель USB обеспечивает быструю и простую передачу данных на ПК в формате .csv.
  • SCPI-совместимые команды с режимом эмуляции 8508A и 3458A упрощают и ускоряют процесс обновления системы до 8588A / 8558A
  • Программируемое переключение входов спереди / сзади с измерением сканирования позволяет измерять соотношение, разность и отклонение между передними и задними выводами по постоянному напряжению, сопротивлению, функциям с современной линейностью, шумовыми характеристиками, превосходной погрешностью передачи.
  • Показания измерителя емкости и ВЧ-мощности
  • от Rohde & Schwarz серии NRP расширяют возможности 8588A при калибровке калибраторов для нескольких продуктов для повышения производительности в калибровочных лабораториях.


График тренда


Анализ: гистограмма

Преимущество программного обеспечения для управления калибровкой MET / CAL ™

8588A и 8558A работают с программным обеспечением для калибровки Fluke Calibration MET / CAL ™ с встроенной поддержкой MET / CAL или с использованием режима эмуляции 8508A для увеличения пропускной способности до четырех раз по сравнению с традиционными ручными и многопродуктовыми методами, обеспечивая при этом постоянное выполнение калибровок каждый раз. .Это мощное программное обеспечение документирует процедуры, процессы и результаты калибровки для обеспечения соответствия ISO / IEC 17025 и аналогичным стандартам качества.

Поддержка и услуги по мере необходимости

Fluke Calibration предлагает услуги по тестированию, ремонту и калибровке, чтобы удовлетворить ваши потребности быстро и по разумной цене при сохранении ожидаемого высокого уровня качества. Наши электрические калибровочные лаборатории аккредитованы в соответствии с ISO Guide 17025, и мы располагаем всемирными центрами калибровки и ремонта.

Вы можете усилить гарантийную защиту с помощью пакета обслуживания Priority Gold Instrument CarePlan.

Priority Gold Instrument CarePlan включает ускоренную ежегодную калибровку, чтобы сократить время простоя на неделю, и расширенную гарантию, чтобы помочь обеспечить наилучшую долгосрочную работу ваших инструментов. Выберите один год, три или пять лет CarePlans. (Примечание. Время приоритетной доставки зависит от страны. За подробностями обращайтесь к местному торговому представителю Fluke Calibration.)

Как пользоваться мультиметром

Добавлено в избранное Любимый 61

Непрерывность

Тестирование непрерывности – это проверка сопротивления между двумя точками.Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута, и звуковой сигнал не издается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода, вокруг которого распространяются волны (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе. Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может течь без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

Внимание! В общем, выключите систему перед проверкой целостности цепи.

На макетной плате, на которую не подается питание, используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены. Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity – отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым средством тестирования.

Когда система не работает, непрерывность – еще одна вещь, которая помогает устранить неполадки в системе. Вот шаги, которые необходимо предпринять:

  1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует уровню. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
  2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
  3. Выключите систему. Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
  4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC. Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет короткого замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, соединены ли две точки.Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего. Ничего страшного, просто шапки заряжаются.



← Предыдущая страница
Измерение тока

Как проверить аккумулятор на наличие паразитного разряда

Проверка системы на утечку тока

Чтобы проверить, не разряжает ли что-то аккумулятор при выключенном велосипеде, вам необходимо проверить силу тока, а не вольт.Для этого выполните следующие действия:

Переключите цифровой мультиметр на усилители постоянного тока. Ампер обычно обозначается буквой «А» на переключателе мультиметра. Переменный ток обычно отображается как символ «~», а постоянный ток обозначается как символ «-». Обычно вам нужно переставить положительный провод мультиметра в отдельное гнездо на мультиметре. Иногда бывает 2 розетки, высокий диапазон и низкий диапазон. Всегда сначала проверяйте максимальную настройку. Например: максимальное значение на вашем мультиметре может быть 10 ампер. Сначала проверьте настройку 10 А, затем, если потребляемый ток меньше, чем настройка низкого уровня мультиметра, перейдите к этой настройке и продолжайте тестирование.В моем примере нижнее значение моего мультиметра составляет 0,3 А. Также обозначается как 300 мА (мА x 1000 = A).

ВНИМАНИЕ! Когда мультиметр включен, не подключайте его напрямую к батарее и не нажимайте кнопку стартера во время проверки силы тока. Это вызовет перегорание внутреннего предохранителя мультиметра! Мультиметр, установленный на токе, имеет очень низкое сопротивление, почти короткое замыкание и потребляет столько тока, сколько может подавать ваша батарея, пока что-то не расплавится. По окончании тестирования всегда подключайте провода мультиметра к источнику напряжения, чтобы избежать перегорания предохранителя в следующий раз, когда вы будете использовать мультиметр.

Чтобы проверить разряд батареи: выключите все на велосипеде. Отсоедините только один вывод аккумуляторной батареи. Например, отсоедините положительный вывод аккумуляторной батареи. Установите мультиметр на амперы, как описано выше. Подключите положительный вывод мультиметра к положительной клемме аккумулятора. Убедитесь, что положительный вывод, который вы отсоединили от батареи, не касается ничего заземленного, например, рамы велосипеда и т. Д. Подключите отрицательный вывод мультиметра к положительному выводу, который вы отсоединили от батареи. Теперь вы должны увидеть потребляемый ток, измеренный в амперах.Перейдите к более низкому значению Amp на мультиметре, если ток ниже значения, установленного для настройки Multimeter Low. Начните отключать провода или предохранители вокруг вашего велосипеда и посмотрите, упадет ли текущее показание до нуля. Это укажет вам направление текущего вора. Вы можете преобразовать в мощность, измеренную в ваттах, умножив ее на напряжение батареи. Мощность = Вольт x Ампер, 4,2 Вт или (12 В x 0,35 А).

Купить цифровой мультиметр

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
