Прокладка кабелей в воздухе на тросах

Монтаж кабелей на тросах рекомендуется выполнять в тех случаях, когда другие виды прокладки кабелей не могут быть применены по технологическим, конструктивным или экономическим соображениям. Прокладку силовых кабелей на тросах применяют в сетях напряжением до 1 кВ как внутри помещений, так и вне их. Кабельные проводки на тросах внутри помещений (цехов) выполняют по колоннам вдоль и поперек здания, а также между стенами, а вне помещений — как правило, между стенами зданий.

Для силовых линий, прокладываемых на тросе, применяют такие же кабели, как и для прокладки внутри зданий и сооружений. Выбор марки кабеля определяется проектом. Кабели, прокладываемые вне зданий, в том числе и под открытыми навесами, должны иметь защитное негорючее наружное покрытие.

Выбор троса производят в зависимости от несущей нагрузки. В качестве несущего троса применяют сплетенные из стальных оцинкованных проволок канаты по ГОСТ 3062-80 или ГОСТ 3063-80, горячекатаная сталь круглая по ГОСТ 2590-71.

Прокладка кабеля на тросах: а — по колоннам, б — то же с креплением троса к стене, в — между стенами 1 — обхват конечный; 2 — муфта натяжная; 3 — кабельный подвес; 4 — трос несущий: 5 — обхват промежуточный; 6 — кабель; 7 — колонна; В — анкер; 9 — стена; 10 — зажим тросовый.

Расстояние между анкерными креплениями несущего троса определяется в проекте и должно быть не более 100 м. Расстояние между промежуточными креплениями должно быть не более 30 м при прокладке одного-двух кабелей сечением до 70 мм2, 12 м — при прокладке больше двух кабелей сечением 70 мм2 и во всех случаях прокладки кабелей сечением 95 мм2 и выше. Расстояние между кабельными подвесками должно быть 0,8… 1 м. Анкерные концевые конструкции должны крепиться к стенам или колоннам зданий; крепление их к балкам и фермам не допускается.

Заготовку несущих тросов и кабелей, комплектование заводских изделий и изготовление конструкций по чертежам следует производить на монтажно-заготовительных участках. Заготовленные отрезки тросов и кабелей необходимо замаркировать и намотать на инвентарные барабаны.

Анкерные устройства должны прикрепляться к стенам зданий с помощью шпилек и болтов либо поворотной откидной планки, которая закладывается через заготовленное отверстие в стене. Концевые и промежуточные обхваты крепят на колоннах зданий стяжными шпильками.

Подъем и закрепление несущего троса, раскатанного вдоль трассы, производят с автовышек, гидроподъемников, подмостей, лесов и т. д.

Установку на анкере натяжной муфты или ручной лебедки, закрепленной на конце несущего троса, когда второй конец троса закреплен на другом анкере, следует производить натяжкой троса монтажными блоками (полиспастом). Для этого трос следует предварительно вытянуть вручную и закрепить его в блоке.

Установка анкеров на стене и обхватов на колонне: а, б — на стене с креплением на болтах; в — на стене с откидной планкой; г, д — на колонне на шпильках 1— анкер; 2 — зажим тросовый; 3 — несущий трос; 4 — болт; 5 — муфта натяжная; 6 — анкер с откидной планкой; 7 — обхват концевой, 8 — шпилька; 9 — колонна; 10 — обхват промежуточный.

Окончательное натяжение несущего троса и регулировку стрелы провеса производят натяжными муфтами или ручными лебедками. Стрела провеса троса после прокладки кабелей должна быть равной 1/40… 1/60 длины пролета, что для пролета в 6 м составляет 100… 150 мм, а для пролета 12 м — 200…300 мм.

Раскатку, подъем и укладку кабелей в подвесные кабельные конструкции рекомендуется выполнять с применением специальных механизмов и приспособлений. Монтаж одного кабеля может быть осуществлен совместно с монтажом несущего троса. С этой целью кабель к тросу закрепляют непосредственно на земле, с помощью монтажных блоков или лебедки осуществляют подъем вместе с кабелем и натяжку несущего троса, а затем и крепление троса в анкерных устройствах.

Специальная ручная лебедка

Установка на анкер натяжной муфты: 1 — трос несущий; 2 — зажим монтажный; 3 — полиспаст; 4 — анкер; 5 — соединительная планка муфты; 6 — муфта натяжная; 7 — зажим тросовый.

Все не имеющие окраски или гальванопокрытия металлические изделия и оголенные места стального троса внутри помещений а также стальной трос на всем протяжении при прокладке вне помещений независимо от наличия покрытия должны быть покрыты смазкой (например, солидолом). Внутри помещения стальной трос, имеющий гальванопокрытие, покрывают смазкой только в тех случаях, если он может подвергаться разрушению под действием агрессивной окружающей среды в процессе эксплуатации.

Защита кабелей, проложенных открыто на воздухе, от солнечных лучей должна осуществляться в соответствии с указаниями, приведенными в проекте.

Тросовая линия электропроводки представляет собой стальной несущий трос, к которому подвешены изолированные незащищенные или защищенные кабели. Способы крепления проводки к тросу универсальны: использование специальных тросовых подвесок, крепление непосредственно к тросу (струнная подвеска) и на подвесных и опорных конструкциях с изоляторами, а также на рейках, коробах, лотках, трубах и других конструкциях, подвешенных к тросу.

Кроме несущего троса и кабелей в состав линии тросовой проводки входят анкерные, натяжные и поддерживающие устройства, детали крепления кабеля к несущему тросу. Для комплектации кабельных линий на тросах применяют следующие заводские изделия и детали, необходимые как для заготовки линий, так и для их монтажа: натяжные муфты для стальных тросов с ходом винта 50, 100 и 300 мм; анкеры для концевого крепления стальных тросов к строительным элементам зданий; зажимы для соединения подвесов, растяжек и оттяжек с несущим тросом (в том числе зажимы, скрепляющие петли на конце стального троса), серьги для крепления тросов к стальным фермам.

В качестве несущего применяют стальной трос, диаметр которого выбирают по табл.

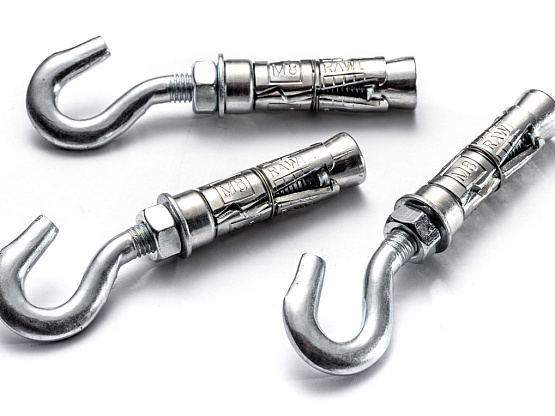

Тросовые натяжные анкеры, служащие для концевого крепления несущего троса, регулировки его натяжения и провеса, крепят к строительным элементам здания с помощью болтов, откидных планок и др.

Поддерживающие устройства представляют собой промежуточные струнные подвески и продольные и поперечные оттяжки, прикрепляемые к нижним поясам ферм, колоннам, перекрытиям. Промежуточные крепления устанавливают при больших пролетах и массе монтируемой проводки через каждые 18…24 м, уменьшая стрелу провеса и придавая линии значительные устойчивость и механическую прочность.

Промежуточные крепления троса могут дополнительно выполнять непосредственно к балкам, фермам, колоннам и перекрытиям с помощью отдельных деталей или обхватных конструкций.

Тросовый натяжной анкер: 1 — натяжная муфта; 2 — коуш; 3 — тросовый болтовой зажим; 4 — трос.

Для удержания троса на промежуточных участках используют трехболтовые зажимы, с помощью которых концы подвесок и растяжек оконцовывают петлями с использованием гильз и обойм. В отдельных случаях, например при большом расстоянии от линии подвески троса до ферм перекрытия, применяют второй разгрузочный трос, который натягивают выше несущего, и к которому присоединяются струны промежуточного крепления.

Основной объем монтажа тросовых электропроводок выполняют в МЭЗ. Для доставки на объект концевые и промежуточные крепления комплектуют в контейнеры, а заготовленные комплектные тросовые линии сворачивают в бухты диаметром 1…2 м или наматывают на специальные инвентарные кассеты или барабаны.

Основной объем монтажа тросовых электропроводок выполняют в МЭЗ. Для доставки на объект концевые и промежуточные крепления комплектуют в контейнеры, а заготовленные комплектные тросовые линии сворачивают в бухты диаметром 1…2 м или наматывают на специальные инвентарные кассеты или барабаны.

Установку анкерных и натяжных конструкций, вертикальных подвесок, поперечных и продольных оттяжек, прокладку трасс для питающих магистралей относят к первой стадии монтажа и выполняют при определенной готовности элементов здания, к которым подвешивают и крепят кабельные проводки. Расстояния между промежуточными подвесками, а также диаметр троса, подвесок и оттяжек зависят от приходящейся на них нагрузки и определяются проектом.

Металлические части всех элементов тросовой проводки без окраски или гальванических покрытий, а также оголенные участки троса и анкерные устройства в местах их соприкосновения должны быть смазаны техническим вазелином. Металлические скобки и плоские полоски для крепления кабелей должны иметь защитное покрытие от коррозии и мягкие прокладки из пергамина.

Заготовленные тросовые линии: а — на инвентарных кассетах; б — в бухтах.

Подъем на проектное место протяженных (более 15 м) и тяжеловесных тросовых проводок кабелей рекомендуют производить с помощью простых подъемных приспособлений (блоков, лебедок и др.). При этом один конец несущего троса с петлей надевают на анкерный крюк, закрепленный в стене. Второй конец несущего троса присоединяют к полиспасту клиновым зажимом или кулачковым захватом, располагаемым на некотором расстоянии от концевой петли, а полиспаст подвешивают на другой анкерный крюк, установленный на противоположной стене помещения. При этом конец троса со смонтированной на нем натяжной муфтой оказывается в свободном подвешенном состоянии.

Подвешенную между анкерами тросовую кабельную проводку натягивают полиспастом или лебедкой.

По окончании натяжения свободный подвешенный конец несущего троса с натяжной муфтой надевают на анкерный крюк, полиспаст ослабляют, отсоединяют его от троса и снимают с крючка.

Промежуточные крепления троса выполняются на струнах из стального каната.

Окончательную регулировку подвески тросовых кабельных проводок осуществляют с помощью натяжной муфты.

Несущие тросы заземляют в двух точках на концах линии. На линиях с нулевым проводом несущий трос присоединяется к нему гибкой медной перемычкой сечением 2,5 мм2, а на линиях с изолированной нейтралью — к шине, соединенной с контуром заземления. Не допускается использование несущего троса в качестве заземляющего (нулевого) проводника.

Допускается заземление несущего троса приваркой свободного конца петли или гибкой стальной перемычки ПГС-35 длиной 600 мм к сети заземления помещения.

При небольшом объеме работ тросовая кабельная проводка может быть заготовлена непосредственно на месте, где она должна монтироваться.

Заготовку узлов тросовых проводок производят по замерам, выполненным на месте монтажа, или рабочим чертежам без предварительных замеров по месту. В первом случае электромонтажник-замерщик составляет эскизы линий тросовой кабельной проводки, на которых фиксирует точные размеры между торцовыми креплениями к стенам или колоннам, промежуточные подвески. Во втором случае составляют эскиз-заказ по рабочему чертежу. Длину троса определяют по размерам помещения, указанным на чертеже. В типовом эскизе указывают также вид анкерного крепления, марки кабелей и их необходимые для прокладки длины.

Заготовку, обработку кабелей и их крепление к тросу выполняют на технологических линиях. Незащищенные кабели укрепляют на тросе пластмассовыми клицами, рассчитанными при промежуточном креплении кабеля массой до 5 кг. Расстояние между клицами обычно 1,5 м. Допускается непосредственное крепление кабеля к тросу (в сухих и влажных помещениях) поливинилхлоридной перфорированной лентой с кнопками или пряжками через каждые 0,5 м.

Защищенные кабели прикрепляют к тросу клицами, стальными полосками с пряжками и пластмассовыми полосками с кнопками.

В табл. приведены кабели с бумажной пропитанной изоляцией, рекомендуемые для прокладки в воздухе.

Крепление проводов и кабелей к тросу: а — клицами; б, в — стальными полосками с пряжками, г — пластмассовыми полосками с кнопками.

Рекомендации по преимущественному применению кабелей с бумажной пропитанной изоляцией при прокладке в воздухе*



* Случаи прокладки в воздухе в помещениях общего назначения.

** Применяется при наличии химически активной среды.

к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание статьи

• 1 Общие правила
• 2 Способы крепления к разным поверхностям
  • 2.1 К бетонному столбу
  • 2.2 В металлической трубе
  • 2.3 К тросу
• 3 Крепеж для кабеля и проводов: виды и разновидности
  • 3.1 Клипсы для крепления кабеля
  • 3.2 Дюбель-клипса
  • 3.3 Дюбель-стяжка
  • 3.4 Кабельные стяжки с площадкой под дюбель (КСП)
  • 3.5 Клипсы (скобы) с гвоздем
  • 3.6 U-образные скобы из степлера
  • 3.7 Крепеж для упорядочения пучка проводников
  • 3.8 Кабельные лотки — для скрытой прокладки больших пучков
• 4 Самодельные приспособления для крепления кабеля
• 5 Крепеж для скрытой прокладки
• 6 Крепеж для открытой прокладки кабеля
• 7 Крепление кабелей к потолку

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

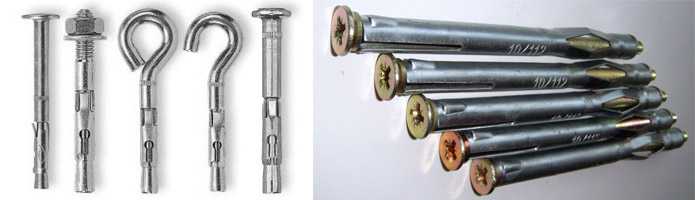

  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

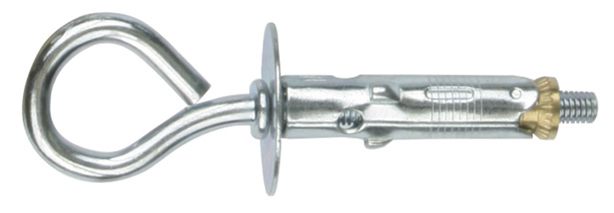

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.



Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.
  Пример самодельного крепежа для кабеля

• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

  Как можно закрепить провод полоской из жести

• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

  Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

• Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
• Можно подобрать подходящего размера  типа клипсы.
• Сделать самодельный крепеж.

  Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич.

Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

• Используя кабельные лотки (описаны выше).
• Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
• Использовать для крепления длинную перфорированную полосу металла.

Крепеж

— красиво закрепите трос в гипсокартоне

Задать вопрос

спросил 11 лет, 8 месяцев назад

Изменено 6 лет, 10 месяцев назад

Просмотрено 3к раз

Я хочу протянуть провод высокого напряжения между двумя стенами для подвешивания световых украшений. Слово ‘высокий’ заключен в кавычки, потому что он должен быть достаточно тугим, чтобы провод выглядел ровно на 7-футовом пролете с несколькими стеклянными украшениями, свисающими с него:

К сожалению, я не думаю, что там есть дерево. шпильки для меня, чтобы якорь в. (Гипсокартон на самом деле обращен к железным двутавровым балкам, которые поддерживают подиум и верхний коридор.) Даже если бы были деревянные стойки, размещение этой проволоки должно быть довольно точным (чтобы соответствовать встроенной мебели внизу), поэтому я не могу Предположим, шпильки будут в правильном месте.

Итак, у меня есть три вопроса:

1. Как бы вы анкеровали гипсокартон (или нижележащую двутавровую балку?!) таким образом, чтобы обеспечить достаточную прочность анкера на растяжение (вдали от стены), в отличие от типичная прочность на сдвиг (вдоль стены), используемая вешалками для картин и полками?

   • (Я нашел эту ссылку для тестирования прочности на подвешивание различных механизмов; если у кого-то есть похожая страница по силе натяжения, мне бы это понравилось. )

2. Как бы вы натянули трос, если бы не хотели, чтобы на тросе остался уродливый натяжитель талрепа?

3. Какой самый визуально минималистичный способ закрепить провод? В моем идеальном мире я бы проделал дыру в гипсокартоне, закрепил бы и натянул провод внутри, а затем залатал бы и покрасил его так, чтобы казалось, что провод выходит прямо из стены. Предполагая, что я креплюсь к внешней стороне гипсокартона, как я могу избежать таких вещей, как уродливые проволочные зажимы и наперстки?


Продолжение:

Сначала я протянул проволоку между двумя ушками и повесил на нее стеклянные украшения. Результат не эстетичен. (Провода были слишком толстыми и заметными, даже при хорошем натяжении они слегка прогибались под весом, а располагать горизонтальные провода посередине пространства было не очень хорошо.)

В конце концов я повесил их прямо на потолок по:

• сборка ужасно опасных лесов,
• сверление отверстий 1/2″ в гипсокартоне,
• проталкивание 3/16-дюймовой проушины/рычажного болта вверх через отверстие,
• привязывание 30-килограммовой пробной лески к ушке,
• ввинчивание болта с проушиной до тех пор, пока он не выйдет за поверхность гипсокартона, и
• заполнение отверстий шпаклевкой для гипсокартона, песком и краской.

Отверстие заполнено шпаклевкой перед шлифовкой/покраской.

Полные фотографии можно найти здесь:
https://picasaweb.google.com/106711366581540292524/HangingGlassWithDuctTape
или, возможно, здесь:
https://goo.gl/photos/QuhyZXAnFKMByUtA9

• анкер для гипсокартона
• крепеж

3

Я бы нашел монтажные приспособления с широким основанием, а затем закрепил их с помощью «Т-образных болтов» (это болт с подпружиненными «крыльями», которые расширяются внутри стены, захватывая обратную сторону гипсокартона) . Чем шире основание, тем лучше, так как оно будет распределять нагрузку на большую площадь гипсокартона.

Что касается натяжения, вам действительно нужен талреп, так как трос со временем может немного растянуться.

В ИКЕА есть несколько приличных систем, которые мы использовали для штор.

О, и это только мое личное мнение, но я нахожу кабель, выходящий прямо из гипсокартона, визуально странным. Я бы принял монтажное оборудование как часть внешнего вида.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Крепление электрических кабелей к элементам каркаса

От

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Дана Нили / Getty Images

Большая часть проводки в современном доме состоит из кабелей с неметаллической оболочкой или кабелей NM (также известных под популярной торговой маркой Romex). Кабель NM должен поддерживаться каркасом при прокладке через стены, потолки и полы. В Национальном электротехническом кодексе (NEC) изложены требования к креплению кабеля NM и другой электропроводки. Большинство местных строительных органов следуют рекомендациям NEC, но в любом случае вы должны соблюдать местные правила, и это конкретные требования, которым вы должны соответствовать, чтобы пройти проверки. Крепление кабелей предотвращает чрезмерное движение, которое может ослабить соединения или привести к повреждению кабеля.

Общая опора кабеля

Прокладки кабеля NM должны поддерживаться не менее чем через каждые 54 дюйма. Они также должны быть закреплены в пределах 12 дюймов от электрической коробки с кабельным зажимом или в пределах восьми дюймов от коробки или корпуса без кабельного зажима. Имейте в виду, что «поддержка» не всегда означает крепление троса к каркасу. Например, при типичной прокладке кабеля внутри каркасной стены кабель проходит через отверстия, просверленные в стойках стены, на протяжении большей части своего горизонтального участка. Когда кабель приближается к электрической коробке, он делает поворот вверх или вниз по стороне стойки к коробке и крепится (обычно с помощью кабельной скобы) к стороне стойки в пределах восьми или 12 дюймов от коробки. как требуется. В этом обычном приложении большая часть кабеля поддерживается каркасом, но не крепится к нему.

Фиксирующие тросы

Используйте что угодно, от U-образной скобы до гвоздей с пластиковыми кабельными зажимами. Есть несколько важных правил, которых следует придерживаться при выборе и установке скоб и других кабельных креплений:

• Используйте крепление соответствующего размера для размера и количества закрепляемых кабелей.
• Используйте изолированные скобы и застежки. Избегайте простых металлических скоб и никогда не используйте стандартные скобы или другие крепежные детали, не предназначенные для электрических установок.
• Расположите кабели ровно напротив рамы, прежде чем закреплять их; не крепите кабели на ребро.
• Плотно закрепите кабели, но не настолько сильно, чтобы кабель не повредился или не образовал отступ от крепления.
• В большинстве случаев закрепляйте только один кабель под каждым креплением. Иногда допустимо, например, закрепить два 2-жильных кабеля (плюс заземление) под одной скобой, но желательно не дублировать кабели. Не допускается закреплять более одного 3-жильного кабеля под одной скобой.
• Для крепления нескольких кабелей к одному и тому же элементу каркаса используйте фиксаторы типа штабелеукладчика. Это позволяет укладывать кабели друг на друга для более аккуратной и безопасной установки. Зажимы либо прибиваются гвоздями, либо привинчиваются к каркасу, а кабели фиксируются, вставляя их в пазы.
• Избегайте резких изгибов кабеля сразу после коробки, просверленного отверстия, скобы или зажима. Кабели не должны изгибаться по радиусу, меньшему пятикратного диаметра кабеля.

Не забывайте о неудачах

Правила отступа применяются, когда кабели проходят через отверстия в каркасе или когда они проходят параллельно боковым сторонам каркаса и закреплены на них.
