Установка анкеров в кирпичные стены

Установка анкеров в кирпичную кладку

Каждый хозяин, обустраивая кров, делает выбор в пользу тех или иных материалов по своему вкусу. Чтобы не загромождать предметами мебели полезную площадь комнат, владелец квартиры или дома обязательно использует стены для навесных бытовых приборов, полок, шкафов и светильников.

Для крепежа таких предметов используют дюбели и анкера. Дюбели для кирпичной стены в силу своей пластиковой структуры не рассчитаны на большую нагрузку. Стальные анкера для кирпичной кладки способны выдерживать вес предметов, достигающих несколько десятков килограммов.

Устройство анкерной системы

Принцип функционирования системы такой же, как у дюбелей. Система состоит из двух частей: опорный стержень (болт) и распорная гильза. Анкера для кирпичных стен изготавливают различной длины и диаметров, то есть под каждую величину нагрузки подбирают определённый вид крепежа.

Для установки опор в кирпичную кладку необходим следующий инструмент:

  • перфоратор;
  • свёрла по кирпичу;
  • молоток;
  • гаечные ключи;
  • ёрш для чистки отверстий.

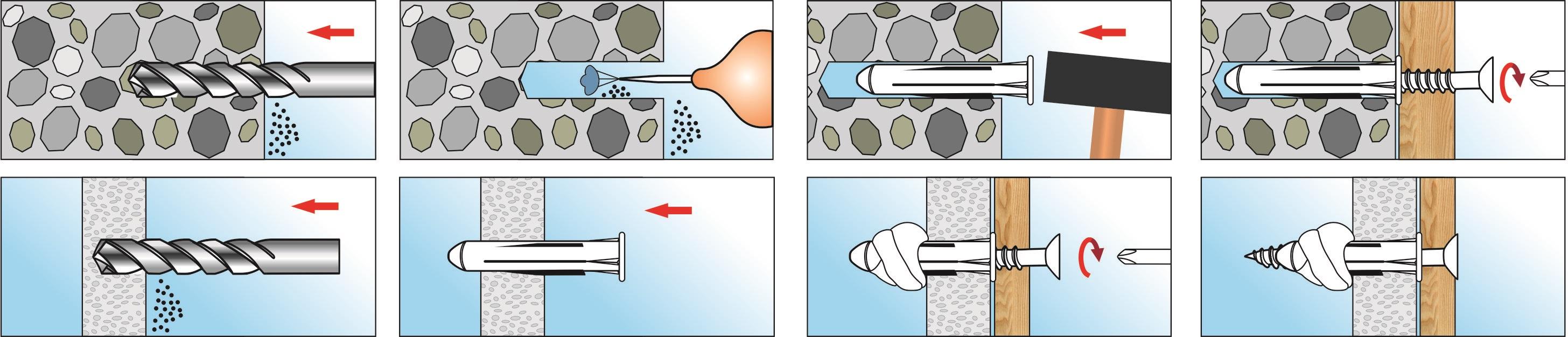

Установка анкеров

Устанавливают крепления к кирпичной стене в несколько этапов:

  1. Перфоратором или дрелью со сверлом по бетону сверлят отверстия в кирпичной стене.
  2. Ёршиком прочищают отверстия, освобождая полость от мусора.
  3. Анкер забивают молотком до полного прилегания к стене опорной шайбы.
  4. Гайку затягивают гаечным ключом или накидной головкой.

Виды анкеров для кирпича

Рынок строительных материалов предлагает широкий выбор анкеров различной конструкции. Каждый вид опорных стержней рассчитан на определённую нагрузку и тип основания (бетон, кирпич). Рассмотрим некоторые виды крепежа:

Рамные

Опорные стержни для крепления современных металлопластиковых оконных рам и дверей называют рамными:
  • раму сверлят насквозь и продолжают углубляться в кирпичное основание;
  • затем забивают анкер;
  • также поступают с креплением дверной лутки в проёме кирпичной кладки.

Забивной анкер

Опора состоит из распорной гильзы и шпильки с накрученной гайкой. Устанавливают забивную опору следующим образом:

  • в отверстие забивают распорную гильзу;
  • вращая гайку головкой, шпильку ввинчивают в тело гильзы; по мере вхождения стержня стенки гильзы расширяются, создавая распор внутри отверстия;
  • затем монтажную гайку снимают; на выступающую часть шпильки навешивают мебель, кондиционеры, водогрейные котлы и пр.;

В завершении навесные петли закрепляют монтажной гайкой.

Клиновой анкер

Такие стержни применяют для создания сквозных креплений. Забитый в отверстие клин образует прочное соединение с кирпичной стеной. Надёжная опора выдерживает большую нагрузку от навесных предметов. Полезное видео о кирпичных анкерах смотрите в этом видео:

Стержни двойного распора

Шпилька имеет два распора, а у гильзы есть разрезы посередине и на конце цилиндра. Благодаря этим расширениям на теле стержня, получают крепления высокой надёжности. Такие крепления применяют для стен из пустотелого кирпича.

Анкера двойного распора делают из оцинкованной стали. Опоры оснащены запрессованной шайбой и крепёжной гайкой.

Анкерные системы на клеевой (химической) основе

Пустотелая кладка при сверлении создаёт расширенное пространство.

Заполняют полость полиэфирным клеевым составом. Для этого применяют специальный шприц.

В ещё не застывшую полимерную массу вкручивают шпильку. В течение короткого времени клей застывает, образуя прочное крепление.

Крепёж MSA

Стержни и гильзы сделаны из латуни. Гильза на внешней поверхности имеет крупную насечку, что обеспечивает плотное соединение с внутренней поверхностью полости в кирпичной кладке. Максимальный диаметр внутри гильзы составляет 8-10 мм. Пример монтажа различных анкеров смотрите в этом видео:

Латунные анкера MSA применяют для крепежа на стенах нетяжёлых предметов.

Такой выбор крепежа позволяет наиболее точно подобрать нужный вид анкеров под определённую нагрузку.

Правила установки анкерных систем

С появлением бытовых перфораторов установка крепёжных систем в стенах строений значительна упростилась. Старшее поколение помнит, каких мучений стоила установка анкер.

Специальной металлической трубкой (шлямбуром) под ударами молотка медленно пробивалось отверстие в кирпичной кладке. Сейчас такая операция занимает минуты.

Чтобы правильно и безопасно устанавливать анкерные крепления в кирпичной стене, нужно придерживаться следующих правил:

  1. По мере возможности перфоратор применяют в режиме сверления. Кирпич – материал довольно хрупкий и под ударной нагрузкой может просто треснуть и разрушиться. Полученное отверстие не будет выполнять своего назначения.
  2. Соблазн облегчить себе работу, отверстия сверлят в цементных швах кладки. Однако такое положение анкеров может привести к печальным последствиям. При большой нагрузке цемент крошится, и навесные предметы могут просто рухнуть на пол.
  3. При сверлении нужно строго контролировать горизонтальное положение бура. При малейшем наклоне полости вниз возникает риск выпадения анкера под воздействием возросшей вырывающей нагрузки.
  4. При забивке молотком опоры под анкер подкладывают прокладку (деревянную дощечку). Это позволяет сохранить от повреждения резьбу шпильки.
  5. Перед монтажом анкерной системы нужно проверить чистоту поверхностей гильзы и стержня. Подробнеее о работе с анкерным болтом смотрите в этом видео:

Выполняя эти достаточно простые правила, вы всегда будете уверены в прочности и надёжности крепления навесной мебели и прочих предметов.

Анкера для кирпичной кладки: разновидности крепежа, нюансы монтажа

Кирпич на протяжении долгого времени является одним из самых популярных строительных материалов, и конструкции из него можно встретить в подавляющем большинстве как старых, так и современных зданий. Для монтажа различных предметов на таких конструкциях используются крепежные изделия разных типов, но наиболее эффективными и надежными из них являются анкерные болты, специально разработанные для кирпича – с учетом прочностных характеристик и особенностей внутренней структуры этого строительного материала.

Что собой представляют анкерные болты для кирпичной кладки

Анкер для кирпича – это универсальное крепежное изделие, которое одинаково успешно используется как в сфере капитального строительства, так и при выполнении несложных работ по ремонту и благоустройству зданий и помещений различного назначения. При помощи такого крепежа, представляющего собой болт специальной конструкции, на поверхности стены из кирпича можно надежно зафиксировать предметы и элементы, отличающиеся даже значительным весом. Такими анкерными болтами, в частности, могут быть закреплены предметы мебели и интерьера, светильники и люстры, подвесные потолки, фасады навесного типа и многое другое.

Конструктивные особенности болта данного типа и принцип, по которому он действует, заложены в его названии: анкер в переводе с немецкого означает «якорь». Элементом, обеспечивающим надежное сцепление такого крепежа с внутренними стенками предварительно просверленного в кирпиче отверстия, выступает специальная гильза. Помещенная в отверстие в стене, она при закручивании головки анкерного болта начинает увеличиваться в диаметре, распирая внутренние стенки отверстия и входя с ними в надежное зацепление.

Для того чтобы сцепление гильзы анкерного болта со стенками отверстия в кирпиче было еще более надежным, на боковые части ее наружной поверхности наносится специальная насечка.

Основные виды крепежа для кирпичных стен

Анкеры, специально предназначенные для монтажа в строительных конструкциях из кирпича, отличаются не только своими размерами, различия также могут состоять в конструкции и технических характеристиках. Соответственно, различаются и сферы применения такого крепежа, каждая из разновидностей которого предназначена для решения определенных монтажных задач. Именно поэтому, чтобы обеспечить высокую надежность крепления предметов, которые фиксируются на поверхности из кирпича, подходить к выбору анкерных болтов следует очень ответственно.

Специалисты, работающие в сфере современного строительства и ремонта, часто сталкиваются с необходимостью выполнения монтажных работ на конструкциях из кирпичной кладки. Эта задача решается при помощи анкерных болтов нескольких типов:

  1. забивных;
  2. клинового типа;
  3. типа MSA;
  4. двухраспорных;
  5. крепежей, верхняя часть которых вместо стандартной шестигранной головки оснащена кольцом;
  6. работающих по принципу химического крепления.

Каждый из вышеперечисленных типов крепежа, используемого для выполнения монтажных работ на стенах из кирпича, заслуживает того, чтобы остановиться на нем подробнее.

Анкерные крепежные элементы забивного типа

Такие анкерные болты относятся к самому простому виду крепежных элементов подобного типа. Используют забивные анкеры для выполнения крепежа на строительных конструкциях из полнотелого кирпича. Принцип работы такого анкерного болта заключается в том, что после установки в предварительно подготовленное и тщательно очищенное отверстие в стене, в нем приводят в действие распорный элемент, который и обеспечивает надежную фиксацию крепежа. После того как забивная часть болта надежно закрепляется в кирпиче, в него вкручивают резьбовой элемент.

Параметры и монтаж забивного анкера (нажмите для увеличения)

Анкерный крепеж клинового типа

В конструкции такого анкерного болта, как понятно уже из его названия, имеется специальный элемент, который расклинивается в процессе установки. Расширяясь в отверстиях, выполненных в кирпичной кладке, клиновой элемент надежно фиксирует крепеж на строительной конструкции. Чаще всего крепежные изделия данного типа оснащают винтами, имеющими головку утапливаемого типа.

Характеристики анкер-болтов клинового типа

Анкерные крепежные изделия, относящиеся к типу MSA

Особенностью анкерных болтов данного типа является наличие в их конструкции гильзы из латуни. На боковой части такой гильзы выполнены продольные прорези, которые делят ее на отдельные лепестки, расширяющиеся в процессе монтажа крепежного элемента. Чтобы обеспечить значительное расширение распорной гильзы в процессе вкручивания в нее резьбового элемента, внутреннее отверстие в ней выполняют в форме конуса, а не цилиндра.

Размеры и параметры анкеров MSA (нажмите для увеличения)

Анкерные болты, работающие по химическому принципу

Эти анкерные болты, фиксируемые в предварительно подготовленном отверстии при помощи специального клеевого состава, являются самым надежным типом крепежа для стен из пустотелого кирпича и пористых материалов. Клеевой состав, используемый для крепежа химического типа, заполняет внутренние полости в пустотелом и пористом материале, тем самым надежно фиксируя болт в отверстии.

Химический анкер в стене

Правила монтажа таких крепежных элементов достаточно просты и заключаются в следующем: в кирпичной кладке или в конструкции из пористого материала высверливается отверстие, которое необходимо тщательно очистить. В отверстие помещается капсула с клеем (или клеевой состав нагнетается в него из специальной тубы), а затем вставляется болт.

Естественно, что для полного застывания клеевого состава, используемого для монтажа химических анкеров, требуется определенное время, которое зависит как от состава клея, так и от температуры окружающего воздуха. Производители, занимающиеся выпуском таких анкеров для кирпича, обязательно указывают в рекомендациях к ним период, необходимый для полного застывания клеящего состава.

Инжекционная масса химического анкера может находится внутри капсулы или в отдельной тубе

Анкерные крепежные изделия с кольцом

Кольцо, которое вместо стандартной шестигранной головки присутствует в конструкции таких анкерных болтов, предназначено для более удобного монтажа различных предметов: светильников и люстр, кабельных трасс, элементов коммуникаций различного назначения и др. Производители такого крепежа выпускают его с кольцами разных размеров, чтобы потребители могли выбирать болт в зависимости от веса и габаритов фиксируемых с его помощью предметов. Разновидностью такого анкерного болта является крепеж с крюком вместо кольца, что позволяет снимать с него закрепленный предмет, если в этом возникает необходимость.

Характеристики анкерных болтов с кольцами (нажмите для увеличения)

Двухраспорные анкерные изделия

Анкерные болты данного типа, в конструкции которых имеется распорная втулка, разжимающаяся в процессе монтажа не в одном, а сразу в двух местах, позволяют выполнить надежный крепеж в том числе и в пустотелом кирпиче. Высокая надежность использования таких изделий объясняется тем, что хотя бы один из его распорных элементов придется не на пустотелую часть кирпичной кладки, а на твердую часть ее внутренней структуры.

Параметры двухраспорных анкеров (нажмите для увеличения)

В приведенном выше обзоре перечислены лишь наиболее популярные виды анкерных изделий, применяемых для выполнения крепежа в кирпиче. На самом деле современная промышленность выпускает и другие анкеры, которые могут быть использованы для кирпича и формировать с таким строительным материалом надежные соединения. Различаются такие крепежные изделия не только по своим конструктивными особенностями и техническими характеристиками, но и по стоимости, что обязательно следует учитывать при их выборе.

Как правильно выполнить монтаж анкера в кирпичной кладке

Анкерные изделия, используемые для крепления различных предметов на конструкциях из кирпича, разработаны таким образом, чтобы их монтаж не вызывал никаких сложностей. Выполняется он в следующей последовательности.

  • В конструкции, на которой необходимо выполнить крепеж, просверливается отверстие. Его диаметр должен соответствовать диаметру анкерного изделия.
  • После тщательной очистки отверстия в кирпич вбивается, вставляется или ввинчивается анкерный болт.
  • Затягивая головку болта, необходимо добиться максимального разжимания распорной втулки, о чем будет свидетельствовать надежная фиксация крепежного элемента в кирпичной кладке.

Принцип установки анкера

Выбирая место для сверления отверстия, следует обращать внимание на то, чтобы оно не приходилось на промежуток между кирпичами, заполненный цементным раствором. Выполнять это отверстие надо только в теле самого кирпича.

Необходимо также уделить внимание состоянию материала, из которого выполнена строительная конструкция, потому что трещины в нем могут значительно ослабить формируемое соединение.

Анкера для кирпичной кладки: виды и использование

Анкер — это крепежное изделие, предназначенное для удерживания конструкции и ее частей. За эти свойства анкера называют комбинированными самостоятельными крепежами.

Разновидности анкеров для крипичной кладки:
  1. Забивные анкера. Данная разновидность самая простая и распространенная. Такой анкер используется для полнотелых кирпичей. После сделанного отверстия туда монтируется распорный элемент. Это позволяет надежно закрепить анкер;
  2. Анкера клинового типа. В основании анкера находится элемент, который в последствии расклинивается. Он расширяется в отверстии кирпичной стены;
  3. Двухспорные анкера. Содержимое крепежа разжимается в отверстии сразу в двух местах. Тем самым обеспечивается защита как в пустотелой части кирпича, так и в твердой части;
  4. Анкер химического крепления. Данный крепежный элемент крепится в подготовленное отверстие на специальный клеевой состав. Крепеж химического крепления отлично подходит для кирпичной кладки из пустотелого и пористого кирпича;
  5. Латунный анкер. Такой крепеж показал высокую устойчивость к химическим воздействиям;

Помимо всего, существуют еще и анкера, форма которых похожа на гильзу. За счет прорезей по бокам такого крепёжного элемента, сам анкер расширяется в процессе монтажа.

Также на рынке представлены анкера, на конце которых представлено кольцо. Оно было установлено вместо стандартной головки от болтов. Такое решено призвано помочь быстрее и удобнее установить крепеж.

Виды использования анкеров для кирпичной кладки

Установка анкеров в кирпичной кладке производится по определённому установленному стандарту. Так как анкер объединяет в себе свойства болта и дюбеля, его функциональные характеристики повышаются. Конечно, первоочередным способом использования является функция поддержания тяжелых конструкций. Анкера выдерживают вес около 100 килограмм. Конструкции, которые держатся на анкерах могут быть самые разные: козырьки, лампы, люстры, разновидности мебели и даже ограда.

Принцип работы с крепежами

Одной из особенностей монтажа крепления анкера является место, куда он будет установлен. Монтаж должен производиться четко в кирпиче, а не в промежутке кладки.

Также при сверлении нельзя использовать перфоратор. Это может разрушить тело кирпича, особенно если он пустотелый.

Во время сверления нужно убедиться в том, что отверстие горизонтальное и не отклоняется. От этого зависит прочность конструкции.

При забивании стоит помнить об аккуратном использовании анкера, чтобы не повредить сам крепеж или его части. Например, резьбу.

Правила крепления анкеров

Прежде чем перейти к монтажу стоит выяснить несколько важных моментов. Во-первых, стоит понять, из какого кирпича выполняется кладка. В зависимости от этого, вы выбираете разновидность анкера. Во-вторых, после этого стоит еще учитывать функциональное значение крепежа (что именно он будет удерживать и какого веса и размера). После этого, можно переходить к следующим этапам монтажа.

Правила монтажа анкеров зависят от вышеперечисленных разновидностей крепежей.

В случае с заливными анкерами вам необходимо:

  • необходимо просверлить отверстие. Оно соответсвует размеру (длина и диаметр) крепежа. Отверстие должно быть тщательно отчищено от пыли и кирпичной стружки;
  • установить анкер в отверстие. Забивается клин, который находится внутри анкера. Он забивается до самого конца отверстия;
  • Притягивается прикрепляемая деталь.

Анкера для кирпичной кладки

Кирпич считается одним из наиболее популярных строительных материалов. Прикрепить к кирпичной стене какую-либо конструкцию позволяет специальный анкер для кирпича, обеспечивающий фиксацию посредством расширяющихся элементов. Выделяют несколько видов таких крепежей в зависимости от их назначения и особенностей кирпичной кладки. Монтаж дополнительных конструкций на стены будет надежным, только если анкерные болты правильно подобраны.

Что это такое?

Анкера — универсальные крепежные средства, которые используют для капитальных ремонтов и несложного благоустройства отдельных помещений или зданий в целом.

Анкера применяют для крепления предметов мебели, люстр, подвесных потолков, навесных фасадов, козырька над дверью и т. п. Тяжелая конструкция крепко держится на стене из облицовочного, полого, огнеупорного и других видов кирпича благодаря своему устройству. Крепежом выступает особая гильза, которую вставляют в заранее приготовленное отверстие. В ходе монтажа анкера гильза расширяется и посредством силы трения надежно сцепляется с кирпичами. Затем в зафиксированную часть вставляется основное крепежное средство, которым может выступать шпилька, винт, шуруп. Анкеровка кирпичной кладки подразумевает определение необходимого вида крепежного устройства и его установку. Из-за неправильного подбора размера, материала и типа анкера сцепление ослабевает. Пренебрежение правилами установки провоцирует образование трещин в стенах, разрушение креплений и установленных конструкций в целом.

Чем анкерная система отличается от дюбеля?

Работа обеих крепежных средств основана на принципе распирания материала стены. Но если в дюбель вкручивают саморезы или забивают гвозди, то устройство анкеров значительно сложнее. Анкерные системы состоят из 2-х частей. Одна из них распорная, другая — нераспорная, вкручивающаяся в первую. Когда винт закручивается в распорный элемент, внутри стены раскрываются его «лепестки», благодаря чему обеспечивается надежное сцепление, похожее на действие якоря.

Дюбеля и анкера для кирпичной стены имеют одно и то же назначение: фиксация на стенах тяжелых предметов. Однако дюбель гвоздь выдерживает меньшую нагрузку. Анкерные системы позволяют закрепить устройства массой более 100 кг. С их помощью удается обеспечить сквозное крепление на несущей стене швеллера, балок и реек из металла. Их используют для работы с навесными фасадами.

Виды крепежных систем

Химический дюбель или анкер чаще всего применяют для установки в полый кирпич. Особенность этой разновидности крепежа ― высокая устойчивость к негативному воздействию щелочей и воды.

Чтобы крепить различные предметы на стены из кирпича и газобетона, применяют несколько типов анкеров. Различие между крепежами составляет их размер и технические параметры. Каждый вид анкера соответствует определенным задачам. Выбирая анкерную систему, важно учитывать специфику связки и кирпича, из которого сложена стена. Так, например, глиняный кирпич прочнее силикатного, а преимущества поризованного стройматериала включают в себя все качества кранного кирпича и газоблока. Облицовкой может служить кладка из клинкерного камня, и к нему нужно подобрать определенный тип анкеров.

Забивной тип

Анкерные системы этого вида считаются наиболее распространенными и простыми в установке. Их применяют, чтобы зафиксировать профильную трубу или любую конструкцию на стены из полнотелого и щелевого кирпича. Особенность забивного анкера в том, что после его установки в стену задействуется распорная часть, обеспечивающая сцепление. Только после этого в гильзу вставляют дополнительный крепеж с резьбой с помощью гайки, которая в конце работы снимается. Вместо нее может использоваться уголок, крюк или кольцо.

Клиновой вид

Такой анкер для кирпичной кладки обладает специальным элементом, расклинивающимся в ходе монтажа. Благодаря расширению внутри стены этот крепеж удерживает тяжелые предметы. С его помощью удается закрепить на стене даже металлический швеллер. Зачастую подобные анкерные системы имеют винты с утапливаемыми головками. Лучше использовать клиновые анкера, если нужно осуществить монтаж сквозь фиксируемый объект.

Крепеж типа MSA

Анкера изготавливаются из латуни и обладают специальной насечкой, улучшающей уровень сцепления со строительным материалом. Внутренняя гильза имеет коническую форму с сужением к основанию. Такое строение позволяет расширяться анкеру и закрепляться устройству в стене по ходу вкручивания болта. Подобные крепежи применяют для навешивания не тяжелого оборудования.

Химический крепеж

Подходит этот анкер для пустотелого кирпича и полнотелого, но в работе с щелевым стройматериалом химические анкера незаменимы. После того как будет проведен необходимый расчет, в подготовленное отверстие устанавливают ампулу полиэфирной смолы. Затем проводится пробуривание с помощью шпильки, что обеспечивает физико-химический способ крепежа. Чтобы используемый состав затвердел, требуется время. Для щелевого кирпича не меньше 20-ти минут.

Для надежного соединения составляющих многослойных конструкций с воздушными каналами и облицовкой используется гибкая связка анкер с волнообразными изгибами. Расчет необходимого количества прост: на 1 м² приходится 4―5 штук гибких связей-анкеров.

Двухраспорная система

Анкер или дюбель для пустотелого кирпича имеет распорную втулку сразу в 2-х местах. Это гарантирует надежную фиксацию. Этот вид крепежа подходит и для полнотелых строительных материалов, но наиболее популярно его применение для щелевых кирпичей. При наличии 2-х распорок велика вероятность, что хотя бы одна из них попадет на твердую часть. Хорошо себя показывает в расчете на вырыв.

Как проводится установка?

Чтобы установить крепеж для пустотелого кирпича, рекомендуется придерживаться следующих правил:

  • Диаметр подготовленного отверстия должен быть равен диаметру крепежной системы.
  • Прежде чем установить в стену гильзу, нужно освободить отверстие в кирпиче от пыли и мусора.
  • Затягивание внутреннего болта должно обеспечить полное расширение внутренней части анкера. Это гарантирует надежность крепежа.
  • Анкерную систему вставляют только в тело кирпича, а не в прослойку из цементного раствора.
  • Кирпичная стена должна быть прочной и без повреждений. Трещины ослабляют соединения.

Анкерные системы применяют в рамках внешних и внутренних работ. Для фиксации нужен предварительный расчет количества связок, прочности кладки на срез и уровня сопротивления, особенностей принципа крепления относительно вида кирпича и т. д. Порой возникает необходимость в использовании дополнительных приспособлений, например, уголка под анкерную систему.

Анкера для кирпичной кладки: разновидности, описание, особенности монтажа

Анкерные системы считаются оптимальными для стен из кирпича, верно выбранное и зафиксированное крепление выдерживает нагрузку от 100 кг. Анкеры необходимы для размещения и поддержки тяжелых конструкций: навесных фасадов, козырьков, ограждений, мебели. В процессе анкеровки кирпича выделяют два основных этапа: выбор подходящей разновидности и ее монтаж. Размеры, материал и тип анкера определяются его функциональным назначением, превышение нагрузки сверх допустимого приводит к ослаблению крепления. Это же относится к нормам установки: любое отклонение чревато образованием трещин, разрушением элементов или их выпадением из кирпичной кладки.

Виды и особенности

В зависимости от цели использования и конструкции крепежной системы выделяют следующие разновидности анкеров:

1. Забивной – самый простой тип метизов, применяемый при работе с полнотелыми стеновыми блоками. Он включает распорный участок, вбиваемый в кирпич молотком, болт и закручиваемую гайку. Помимо гаечной существуют такие виды забивного анкера, как крюк, угол и кольцо, выдерживаемый ими вес зависит от размеров и надежности металла.

2. Клиновые, оснащенные расширяющимся в процессе закрутки краем анкера и утапливаемой головкой. Этот вид выдерживает высокие нагрузки, его рекомендуют приобрести при необходимости монтажа сквозь закрепляемую деталь. Распространенная сфера применения: навесные фасадные системы, витражное остекление, стеллажи. Другое название клиновых крепежей – анкерные болты для кирпича.

3. Двухраспорные (или двойного распирания), используемые для фиксации тяжелой металлической арматуры или при необходимости обеспечения высокой устойчивости к вырыванию. Этот анкер для кирпича представляет собой шпильку с разнозначными по длине распираемыми оболочками и гайкой с непрессованной шайбой. Материалом основания служит полнотелый прочный искусственный камень, в виде исключений допускается вкрутка в пустотелые блоки.

4. MSA – анкерные системы для кирпича из латуни с насечкой для улучшения надежности сцепления с внешней стороны и внутренней полостью конической формы. В процессе крепежа она расширяется и плотно примыкает к стенкам отверстия. Размеры внутреннего диаметра ограничены 8 мм, этот тип анкера используют для размещения на кирпичной стене облегченных элементов и материалов.

5. Анкер-болт с шестигранной головкой, его рекомендуют купить при необходимости совмещения декоративности и устойчивости к вырыванию. Минусом этой разновидности является сложность монтажа, без задействования электрических инструментов (гайковертов) качественный крепеж на кирпич невозможен.

6. Стержневые фиксаторы. Данные анкерные системы – удлиненный подвид клиновых, применяемые для крепежа сквозь несколько слоев облицовки или изоляции. Главное достоинство стержневых фиксаторов – возможность размещения под углом, но с кирпичом это свойство плохо совместимо (в крайнем случае допускается нагрузка анкеров на растягивание). Их длину можно подрезать, для фиксации с другой стороны стены используется гайка и шайба.

Все вышеперечисленные виды реализуют механический способ крепежа анкера: устойчивость к вырыванию зависит от степени расширения в кирпичной стене вводимой металлической части и надежности закрутки. При нанесении между материалом крепления и основанием клеящей прослойки прочность сцепления увеличивается в разы. Такие анкеры называют химическими или вклеивающимися, нужный состав (синтетические смолы и другие быстрозастывающие органополимеры) у них наносится в подготовленное отверстие специальными дозаторами.

Данная разновидность обеспечивает высокую надежность при креплении анкеров в пустотелой кирпичной кладке, позволяет контролировать глубину посадки и подходит как для внутреннего, так и для наружного применения. Введенный состав расширяется внутри щелей и пустот, застывает за считанные секунды и обладает высокой адгезией с металлом и керамикой. Такие системы реализуют признанные бренды Sormat, Bit, к лидерам относят химический анкер Hilti HIT-HY 270 для кирпичной кладки. Помимо основного преимущества – обеспечения прочности крепежа, они обладают устойчивостью ко влаге и агрессивным средам и полностью герметизируют соединение. При этом анкер Hilti и его аналоги не вызывают механических напряжений и не растрескивают кирпич, их однозначно рекомендуют купить для установки по краям стен.

Нюансы монтажа

Вне зависимости от разновидности анкеров отверстия для креплений сверлятся строго под прямым углом и только на кирпиче. Размещение в межкладочных швах – грубейшее нарушение технологии, надежной фиксации на раскрашивающимся растворе достигнуть невозможно. Сам по себе процесс несложный: на кирпичной стене с помощью дрели (перфоратор использовать не рекомендуется) просверливается отверстие с нужными размерами и глубиной, в него вкручивается или вбивается анкер до самого основания (до начала расширения). После чего он затягивается согласно инструкции, завершающий этап требует усилий и аккуратности.

К нюансам относят необходимость выбора правильной точки крепления и глубины размещения анкеров в кирпичной кладке, обязательно учитывается толщина штукатурного слоя или другого отделочного материала (при их наличии). Любой уклон приводит к ослаблению крепежа. При установке забивных анкеров рекомендуется подкладывать деревянный брусок, а не стучать по латуни или стали молотком. Непосредственно перед размещением крепежа отверстие аккуратно прочищается щеткой с небольшим диаметром или продувается.

Монтаж химических анкеров Хилти проводится по аналогичной схеме, при наличии комплексной системы инструментов он не составит труда. Для сверления отверстий в кирпичных стенах в этом случае используются специальные аккумуляторные перфораторы с пустотелыми бурами, для расчистки – продувочный пистолет и круглые щетки. Сам анкер Хитли устанавливается с помощью дозатора и модульных сетчатых гильз с центрирующими кольцами. Стандартная длина устройств предварительного крепежа составляет 85 и 50 мм, при необходимости они соединяются.

Анкера для кирпичной стены: виды, технология использования

При возведении любого здания, промышленного или частного, особое внимание всегда уделяется качеству крепежных элементов. Ведь именно от этого напрямую зависит долговечность и надежность всего сооружения в целом. Если говорить о строительстве с использованием кирпичной кладки, то самыми лучшими крепежами здесь выступают анкера. Анкера для кирпичной стены способны длительное время выдерживать нагрузку более чем в 100 кг.

Анкера для кирпичной стены

Основное преимущество использования анкеров – универсальность, что делает возможным их использование не только в процессе возведения зданий, но и в быту. С их помощью можно закрепить на кирпичной стене любую тяжелую конструкцию (шкафы, люстры, потолки, навесные фасады.

Анкер переводится с немецкого как «якорь». И уже только этим можно легко объяснить принцип его «работы». Анкерный болт для кирпича сцепляется с основанием стены посредством специальной гильзы, которая присутствует в каждом крепеже такого типа. Гильза устанавливается в заранее просверленное отверстие, где расширяется, вызывая тем самым силу трения между ней и кирпичной кладкой.

Сюда и вставляется затем основной крепежный элемент – шуруп, винт, бор, шпилька.

Рекомендуем эти статьи:

Каков расход смеси на кладку кирпича?

Какой размер красного полнотелого кирпича?

Виды анкеров

Анкера для кирпичной стены могут отличаться по своей конструкции – иметь разные габаритные размеры и технические характеристики. Соответственно, и сфера применения анкерных систем будет отличаться в каждом конкретном случае. От того, какой именно вы выберите крепеж, будет в дальнейшем зависеть прочность и надежность всего сооружения.

Для монтажных работ с кирпичным основанием строителями используются несколько видов анкеров – забивные, химические, клиновые, типа MSA, с кольцом, двухраспорные. Рассмотрим анкерные болты для кирпича более подробно.

Забивной. Это самая простая разновидность анкеров, применяющаяся, как правило, при работах с полнотелым кирпичом. Монтируется крепеж в просверленное на определенную глубину и тщательно очищенное от пыли отверстие. После установки анкера, он разжимается посредством особого приспособления, обеспечивая тем самым надежное крепление. И уже после этого в анкер вкручивается болт.

Клиновый. Такой анкер для кирпича оснащен клином, расширяющимся в процессе установки крепежа. Он подходит больше для сквозного монтажа. Как правило, клиновый анкер оснащен винтом с утапливаемой головкой. По мере его вкручивания клин надежно фиксируется в кирпичном основании.

MSA. Гильза из латуни в данном типе анкера оснащается конической формы внутренней полостью, сужающейся к основанию. Как раз именно за счет этого сужения, по мере затягивания винта гильза расширяется и закрепляется внутри отверстия.

Химический (клеевой). Современные технологии постепенно сменяют устаревшие, вот и химический анкер для кирпича сейчас буквально не имеет аналогов. Это самый надежный вариант крепежа при работе с пустотелым кирпичом. Принцип действия прост – в просверленное отверстие вставляется ампула с полиэфирной смолой, а затем пробуривается шпилькой, в результате чего возникают физико-химические процессы фиксации.

Для полного затвердевания состава потребуется определенное время. Например, химические анкера для пустотелого кирпича при температуре окружающей среды в 20 ˚C готовы к работе уже спустя 20 мин.

С кольцом. Такой анкер предназначен для подвешивания к кирпичной стене различных конструкций (канатов, люстр, цепей, ворот). Кольца спокойно выдерживают нагрузку в несколько десятков килограмм. Но если требуется закрепить к основанию съемную конструкцию, строителями используется анкер с крюком, поскольку тогда становится возможным снимать «груз» со стены. Анкер для кирпичной кладки такого типа представляет собой шпильку, на одной стороне которой имеется резьба для ввинчивания в основание, а на другой – кольцо или крюк.

Двухраспорный. Этот крепеж представляет собой крепежное изделие с конусом, имеющим на конце резьбовую нарезку, шайбу и гайку. Надежное крепление здесь осуществляется благодаря расклиниванию элементов как в самом начале болта, так и по его центру. Именно благодаря этому, при сильных нагрузках анкер ослабляется лишь частично – другая его часть будет продолжать держаться. С помощью данного типа крепежа, как правило, производится анкеровка арматуры в кирпичную кладку.

Мы обозначили лишь приблизительную классификацию анкеров, подходящих для работ с кирпичной кладкой. На самом деле, номенклатура крепежей просто огромна – в специализированных строительных магазинах можно увидеть десятки видов. Цена же их между собой не сильно разнится. На стоимость изделий влияет даже не тип самого анкера, а тот материал, на основе которого он изготовлен. Совершенно естественно, что латунные изделия будут стоит несколько дороже, чем те же стальные.

Технология надежного монтажа с использованием анкеров

Монтаж анкера для кирпича

Еще почитать:

Как правильно утеплить кирпичные стены снаружи?

Выполняем расчет количества раствора для кладки кирпича.

Анкеровка кирпичной поверхности, в следствие излишней хрупкости материала, должна осуществляться по всем правилам и нормам. Особенно это касается тех случаев, когда применяется анкер для пустотелого кирпича. Монтаж крепежа несложен – справится даже новичок в строительном деле. Технология такова:

  • Просверливается отверстие в стене определенной глубины.
  • Сюда вбивается, вставляется или завинчивается анкер.
  • Болт ввинчивается до самого основания в резьбу – пока не началось расширение. Для образования прочного сцепление между крепежом и поверхностью потребуется прикладывать чуть больше усилий.

Осуществляя монтаж, предельно важно просверлить отверстие строго перпендикулярно к стене и не допустить его расположения на цементном шве между кирпичами.


Анкерное крепление – один из самых прочных вариантов крепления. Но анкерный болт для пустотелого кирпича со временем может ослабнуть. Чтобы этого не произошло, нужно соблюдать определенные требования:

  • В кирпичных блоках не должно быть никаких трещин и сколов.
  • На каждый тип анкера ГОСТ устанавливает допустимо возможную нагрузку, а потому этот показатель в процессе эксплуатации конструкции не должен быть превышен.
  • Во избежание образования на анкере ржавчины нельзя допускать воздействие на конструкцию химических веществ и избыточной влажности.

Анкерное крепление к стене

В современном строительстве такие крепежные элементы как анкера, без преувеличений можно назвать незаменимыми. Эти метизы обеспечивают соединение строительных конструкций при монтаже, служат для установки оборудования, а также используются для надежного закрепления массивных предметов на стенах и перекрытиях. Кирпич является сегодня одним из наиболее распространенных строительных материалов, поэтому необходимость использовать анкер с кирпичной стеной возникает при строительстве или ремонте очень часто.

Виды анкеров, используемых для работы с кирпичными конструкциями

При работе с кирпичом применяют анкера механического и химического типа. Наиболее популярными являются метизы, использующие механические способы фиксации в стене. Для стен из кирпича наиболее востребованными являются такие виды изделий:

  • Забивные анкера, идеальные для применения с полнотелым силикатным кирпичом или шлакоблоками;
  • Клиновые анкера, применяемые для монтажа фасадных навесных систем и наружного остекления на кирпичных стенах разного типа;
  • Двухраспорные, предназначенные для монтажа ответственных массивных конструкций и предметов к стенам из полнотелого кирпича;
  • Анкерные системы MSA для фиксации легких деталей к кирпичным конструкциям любого вида;
  • Анкер-болты с шестигранной головкой. Подходят для любых стен из штучных элементов.

Также производители выпускают и другие виды метизной продукции, распространенные не слишком широко и применяемые, в основном, для специальных видов работ, связанных с монтажом оборудования или элементов отделки.

Требования, общие для всех анкеров

Перечислять нюансы использования всех видов анкерных крепежей, существующих в наши дни, бессмысленно – каждый производитель предоставляет подробные рекомендации к своим метизам, в соответствии с их устройством и назначением. Но есть ряд требований, общих для всех изделий, которые предназначены для установки в кирпичные стены:

  • Отверстия для монтажа любых видов анкеров сверлятся исключительно в теле кирпича. Сверление межкладочных стыков запрещено, так как они, чаще всего, не способны удержать крепеж. Кроме этого, разрушение части шва приводит к ослаблению несущей способности стены в этом месте.
  • Любой анкер устанавливается строго перпендикулярно кирпичной конструкции. Даже небольшой уклон является грубым нарушением строительной технологии и приводит к ослаблению крепления.
  • При расчете глубины отверстия и сверлении обязательно учитывается толщина отделочного слоя – штукатурки или шпаклевки. Нужно учитывать, что анкер фиксируется в толще стены, а не в ее облицовке. Ошибки глубины заложения крепежа могут привести к самым неприятным последствиям.
  • Отверстие в кирпиче, перед установкой анкера, обязательно нужно очистить от пыли и мусора, попавших в него при сверлении. Это можно сделать при помощи специальной щетки, промышленного пылесоса или подручных средств.

Эти требования обязательны для выполнения, так как от их соблюдения напрямую зависит качество установки анкерного крепежа.

Порядок установки анкера в кирпичную стену

Важнейшим этапом работы с анкерами для кирпича, является выбор изделия с учетом особенностей материала, вида нагрузки на анкер и ее величины. Метизы, предназначенные для работы с полнотелым материалом, не будут эффективно выполнять свои функции при использовании с пустотелым кирпичом, поэтому важно выяснить, из каких строительных элементов возведена стена.

  1. Первым этапом работы по монтажу любой детали или предмета является разметка. При этом нужно учитывать, что в случае ошибки, сместить отверстие на пару сантиметров в сторону, как в случае с бетоном, скорее всего не удастся. Кирпич, особенно керамический пустотелый, является достаточно хрупким материалом и, вероятнее всего, разрушится в том месте, где отверстия попытаются просверлить на небольшом расстояние друг от друга.
  2. Сверление кирпича выполняют специальным сверлом, учитывая диаметр анкера и глубину его заложения. Как мы уже писали, перпендикулярность отверстия является важнейшим требованием к качеству работы. После того, как отверстие просверлено, его тщательно очищают от пыли и производят контрольный замер глубины.
  3. При установке крепежа нужно следить за тем, чтобы он входил в подготовленное отверстие с минимальным зазором. Если анкер слишком свободно двигается в стене, лучше использовать метиз большего диаметра, подогнав отверстие под соответствующий размер.
  4. Установка забивных анкеров требует не меньшей аккуратности, чем монтаж распорных. Стоит помнить, что приложив чрезмерные усилия при забивании метиза, можно повредить не только само изделие, но стену вокруг него.

Напоследок стоит сказать о выборе анкеров для монтажа. Если вы хотите получить уверенность в том, что изделие будет надежно выполнять свою задачу, приобретайте сертифицированную продукцию от известных производителей метизов.

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

  • Толщина перекрытия или основания пола должна быть не менее 150 мм.
  • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
  • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Выбираем анкера для кирпичной стены — 1pokirpichu.ru

Лучшего крепежа для навесных конструкций чем анкера для кирпичной стены просто не придумать. С не меньшим успехом их используют и для подвешивания тяжелых конструкций на бетонные стены.

Монтаж анкера для кирпича.

Сейчас разработаны специальные конструкции анкеров и для других материалов. Ведь решив сделать навесную мебель в кухне или устанавливая бойлер в ванной, хозяину придется использовать какой-то прочный крепеж.

Анкер и дюбель — в чем разница

Виды анкеров.

Принцип работы этих двух крепежных элементов одинаков. И анкера, и дюбеля работают на распирание стенового материала. Разница их в том, что в дюбель можно вкручивать саморезы, забивать в них гвозди. А анкер всегда состоит как минимум из двух деталей — распорной части и нераспорной, которая вкручивается в первую. При вкручивании винта лепестки анкера раскрываются и, подобно якорю на дне, цепляется за стеновой материал и прочно удерживается внутри стены. Поскольку анкер имеет минимально 2 элемента, то его часто называют анкерной системой.

И то, и другое крепежное изделие используют для подвешивания достаточно тяжелых предметов: карнизов, люстр, навесных шкафов, спортивных стенок. Но анкерная система может выдерживать нагрузки большие, чем дюбельный крепеж — более 100 кг. Поэтому анкера применяют для монтажа навесных фасадов, крепления тяжелых металлических конструкций к наружным стенам зданий.

Вернуться к оглавлению

Виды анкеров для работы с кирпичной кладкой

Сегодня есть множество видов этих крепежных элементов. У них разное назначение, поэтому и конструкция разных анкеров различна. Например, есть так называемые рамные анкера, которые используются только для крепления окон и дверных луток к стене. Есть фундаментные анкерные крепления. С их помощью, устанавливают, например, металлические колонны.

Различные по типоразмерам анкера также предназначены для выполнения разных задач.

Химический анкер для пустотелого кирпича и рядового.

От правильного выбора крепежной системы будет зависеть в дальнейшем прочность конструкции, которую мы создаем.

Рассмотрим анкерные системы, используемые для кирпичной кладки.

Забивной анкер состоит из распорной части (гильзы), болта и гайки. Распорную часть забивают в подготовленное отверстие. Болт вкручивают в распорную часть вместе с гайкой, затем гайку снимают. Такое монтажное крепежное изделие применяют для последующего привинчивания с помощью гайки петель или уголков. На них можно подвешивать полки, карнизы и др.

Существуют такие виды забивного анкера, как болт-крюк, болт-угол, болт-кольцо. Их назначение уже другое, чем обычного болтового анкерного крепежа. Например, на болт-угол обычно навешивают тяжелые посудные кухонные шкафы или водонагреватели для ванной. На кольцо можно навешивать, например, калитки или ворота в кирпичном заборе.

Схема вкручивания дюбеля в кирпичную стену.

Клиновой крепеж используют чаще для сквозных креплений. Клин прочно удерживает прикрепляемый элемент на поверхности стены.

Так называемый MSA. Этот крепеж сделан из латуни. Как и все крепежные анкерные системы, он имеет насечку на наружной поверхности гильзы для лучшего сцепления с внутренней поверхностью отверстия в стеновом материале. Максимальное внутренне сечение гильзы составляет 8 мм. Предназначен он для закрепления на кирпичной стене не очень тяжелых изделий и материалов.

Анкер двойного распирания состоит из шпильки с двумя распорами и гильзы с разрезами посередине и на конце. Благодаря двум распорам крепление выходит более прочным. Его используют при монтаже на стену из пустотелого кирпича, когда нужна большая устойчивость к вырыванию.

Делают и двухраспорный крепеж с гайкой и запрессованной шайбой. Этот вид используют для крепления металла. Такие системы делают из оцинкованной стали.

Не так давно появился новый вид анкерных систем — клеевой, или химический. Ведь крепить что-то к стене из пустотелого кирпича очень проблематично. Для этой цели используют данный вид крепежа. Вместо гильзы в нем применяют ампулу со специальным полиэфирным клеем, в который вкручивается шпилька. Через короткое время клей застывает, и надежное крепление готово.

Вернуться к оглавлению

Что нужно помнить при монтаже анкерных систем

Все, что раньше крепили к стенам при помощи гвоздей, саморезов, винтов и болтов, сегодня монтируют при помощи анкерных систем. Анкера для кирпичной стены — самый надежный способ повесить, соединить любые элементы или предметы с кирпичной кладкой. Но чтобы крепеж был прочным, нужно не забывать о ряде правил.

https://www.youtube.com/watch?v=I84w2JEav2M

Нельзя использовать перфоратор для проделывания отверстий в кирпиче, поскольку материал этот достаточно хрупкий. Под воздействием ударов от перфоратора он может рассыпаться и давать трещины. В этом случае нужно будет делать новое отверстие.

Нельзя сверлить отверстия под анкера в швы кирпичной кладки. Цементный раствор за счет наличия в нем песка имеет более низкую прочность, чем кирпич. Крепление, особенно если нагрузка на него большая, со временем может вывалиться, и последствия могут быть непредсказуемыми.

Отверстия в стене должны быть строго горизонтальными. Даже небольшой наклон вниз уменьшает устойчивость крепежа к вырыванию.

При монтаже забивной конструкции не стоит бить молотком по металлу, лучше подложить деревяшку, чтобы не повредить край резьбы.

Перед завинчиванием болта следует прочистить внутреннюю поверхность гильзы, чтобы не повредить резьбу.

Соблюдая эти правила, вы сможете прочно и надежно смонтировать козырек над входом, спортивную стенку для сына, полки для цветов и книг или любые прочие предметы, необходимые в доме или квартире.

Анкера для кирпичной стены: крепление мауэрлата к стене

Монтажные работы на основании из глины принято производить с помощью анкеров для кирпичной стены. Данные метизы не только не разрушают кладку, но и надежно фиксируют элементы за счет наличия особенных расширяющихся деталей. Анкера для кирпича способны выдерживать нагрузку более 100 кг. Они широко используются не только в процессе строительства зданий, но и в быту, когда к кирпичным перекрытиям необходимо прикрепить полки, светильники, подвесные потолки и т. п.

Принцип работы и виды анкеров

Сегодня потребителям предлагается несколько видов крепежных деталей данного типа. Все они оснащены своеобразной гильзой, располагающейся в нижней части метиза. После установки в просверленное отверстие гильза расширяется, увеличивая трение между анкером и кирпичом. Затем в анкер вкручиваются основные крепежные элементы — шурупы, шпильки, винты и т. д.

Для работ по кирпичной стене используется несколько видов анкеров, различающихся не только параметрами, но и техническими характеристиками. Они могут быть:

  1. Забивными, применяющимися для монтажа на полнотелый кирпич.
  2. Клиновыми, оснащенными специальными деталями в виде клина и винта с утапливаемой головкой. В первую очередь метиз устанавливается на кирпичной поверхности, затем производится закручивание винта. По мере закручивания клин расширяется и прочно закрепляет метиз в стене. Как правило, клиновые элементы используются при необходимости сквозного монтажа.
  3. Химическими, или клеевыми. Данный вид крепежных элементов считается не только самым современным, но и надежным. На сегодняшний день химический анкер не имеет аналогов на рынке метизов. Принцип действия деталей основан на химических процессах. В просверленное в кирпичной поверхности отверстие закладывается ампула с полиэфирными смолами и пробуривается специальной шпилькой. Смолы вытекают из ампулы и прочно фиксируют крепежный элемент в полости кирпича. Срок застывания смолы зависит от температуры окружающей среды. Так, при температуре около 20оС нагрузку на крепежный элемент можно оказывать уже через 20-30 минут.
  4. MSA, оснащенными латунной гильзой в форме конуса. Внутри гильзы располагается полость, сужающаяся к основанию. При вкручивании винта в анкер конус расширяется, фиксируя метиз в стене.
  5. С кольцами или крюками. Метизы данного вида имеют головки в виде колец или крюков. Их установка необходима в том случае, когда к перекрытиям будут крепиться канаты, цепи, ворота, люстры и другие съемные конструкции с большим весом. Элементы способны удерживать груз массой около 100 кг.
  6. Двухраспорные, имеющие расширяющие гильзы не только на конце, но и в центральной части корпуса. Применение таких анкеров обычно требуется при креплении арматуры к кирпичу. Они обладают повышенной прочностью, удерживая элементы даже в том случае, когда одна из гильз ослабевает.
Некоторые разновидности анкеров

Кроме выше описанных существует множество других видов метизов, но они используются несколько реже. Цена изделий в основном зависит не столько от вида, сколько от материала, из которого изготовлен крепеж. Так, анкера из латуни будут стоить дороже стальных.

Правила крепления анкеров

Чтобы закрепить анкера, необходимо придерживаться нескольких основных правил. Во-первых, следует помнить о том, что анкеровка не должна производиться в швы кладки. Это объясняется невысокой прочностью кладочного раствора. Расклинивание метиза может привести к повреждению целостности застывшей смеси, результатом чего станет выпадение крепежа и порча поверхности.

Как и дюбеля из пластика, анкеры из металла должны закрепляться только в теле кирпича. Это гарантирует длительный срок эксплуатации изделий и их надежность.

Во-вторых, следует учитывать толщину слоя штукатурки, уложенной на стену. При излишне толстом слое необходимо использовать более длинные крепежные детали.

Анкера из материалов, подверженных коррозии, нельзя устанавливать в помещениях с повышенной влажностью. В ином случае появление ржавчины может привести к порче крепежного элемента.

Отверстие для установки крепежа должно просверливаться строго перпендикулярно к поверхности. Анкер должен располагаться под углом в 90о.

Фото с этапами установки метизов даст ответ на вопрос о том, каков общий принцип крепления анкеров.

Крепление основания крыши с помощью анкерных болтов

При строительстве кирпичного дома анкера нередко используются для создания основания крыши. Элемент кровельной системы, изготавливаемый из бруса и служащий распределителем нагрузки на стены строения, называется мауэрлатом. Процедура крепления может выполняться несколькими методами, но мауэрлат на анкерах считается наиболее прочным и долговечным.

Единственный минус данного способа — достаточно высокая стоимость анкерных элементов, которая с лихвой окупается отсутствием необходимости в ремонте. Крепление мауэрлата из дерева к кирпичным стенам производится следующим образом:

  1. Перед возведением каркаса крыши по периметру верхней части стен заливается армированный пояс, состоящий из арматуры и бетонного раствора. Это один из важнейших элементов жесткости дома.
  2. При заливке пояса в него монтируются анкерные болты.
  3. Когда бетонный раствор застывает, к анкерам прикладывают мауэрлат и проделывают отверстия в соответствующих местах. В некоторых случаях разметку сначала производят на ровной доске, а затем переносят ее на брус.
  4. Брус устанавливают на анкеры. Чтобы крепление мауэрлата было более прочным, на анкерные болты поверх основания кровли накручивают шайбы.

Заключение по теме

Анкер — это улучшенный вариант дюбеля, обеспечивающий прочное и надежное сцепление крепежной детали с полостью кирпича. На сегодняшний день это лучший способ закрепления конструкций на пористых материалах, среди которых не только кирпич, но и бетон, гипсокартон и т. д.

Анкер для кирпича

Кирпич по своей природе менее прочный материал, чем бетонное основание. При подборе крепежных систем для монтажа, следует помнить, что кирпичная кладка обладает малой прочностью. Кроме того, при засверливании отверстий, материал поддается деформации и последующему разрушению. Этот факт исключает использование механических анкерных систем, обеспечивающих фиксацию за счет силы трения, поэтому забивные, клиновые и втулковые изделия не используются.

Немецкий производитель МКТ разработал уникальную формулу химических анкеров, используемых для полнотелого и пустотелого кирпича. За счет застывания клеевого состава в базовом материале не создается внутреннего напряжения. Химический состав проникает глубоко в поры и трещины материала, обеспечивая мощное и надежное крепление.

    Компания МКТ предлагает следующие виды технологии инъецирования химических анкеров для кирпича, имеющих свои особенности:
  • VM-SF;
  • VM-PY;
  • VM-MA Polar.

Технология инъецирования VM-SF, укомплектована картриджем и шпилькой класса V-A, либо втулкой с внутренней резьбой класса V-IG. Клеевой состав содержит винилэстеровую смолу с наполнителем без содержания стирола. За счет уникальной формулы изделие широко применяется для внутренних и наружных работ. Шпилька или втулка выполнены из стали класса 5.8 с антикоррозионной защитой не менее 5 мкм.

Состав закачивается в предварительно подготовленное очищенное отверстие с последующим вворачиванием крепления. Время застывания не более 360 минут, зависит от окружающей температуры, минимальный показатель которой -5 градусов. Технология допускает монтаж при малых межосевых и краевых основаниях, однако не предусмотрена для установки во влажные отверстия.

Технология инъецирования VM-PY является самым экономичным креплением в кирпичную кладку. Состоит из картриджа с химическим составом из полиэстеровой смолы с наполнителем, а также шпильки класса V-A или втулки с внутренней резьбой класса V-IG. Крепежный элемент выполнен из стали класса 5.8 с защитой, превышающей показатели 5 мкм.

Время полного отверждения состава варьируется от 20 до 120 минут при температуре от + 5 до + 35 градусов. Используется при работе внутри и снаружи объекта, однако не устойчив к влажной среде. Анкерное крепление не создает внутренних напряжений в базовом материале и не имеет распорного элемента. За счет данных характеристик возможно установка при небольших межосевых и краевых расстояниях.

При монтаже в пустотелый кирпич необходимо использовать сетчатую гильзу класса VM-SH. Установка осуществляется путем закачивания химического состава в предварительно высверленное и прочищенное отверстие. После чего в основу вкручивается крепежный элемент. До полного застывания химического состава конструкцию не следует нагружать.

Технология инъецирования VM-MA Polar разработана для монтажа креплений в холодное время года. Изделие состоит из картриджа, наполненного клеевым составом из полиэфирной смолы. За счет низкой вязкости продукта компоненты легко смешиваются и вводятся в специально подготовленное отверстие, быстро затвердевая и обеспечивая мощное крепление.

Отсутствие стирола позволяет использовать клеевой состав на закрытых и открытых объектах при минимальной температуре – 18 градусов. Время затвердевания химического анкера составляет от 1 до 20 часов. Картридж необходимо хранить в оригинальной упаковке при температуре от +5 до +25 градусов, избегая прямого солнечного воздействия.

Шпилька изготовлена из прочной стали класса 5.8 и имеет антикоррозийную защиту с показателями не менее 5 мкм.

Технология инъецирования VM-MA Polar применяется для анкеровки резьбовых шпилек и арматурных стержней.

    Широко используется при креплении:
  • Барьерных ограждений;
  • Экранов;
  • Наружных конструкций;
  • Металлических колонн;
  • Балок.

Подбор технологии инъецирования для полнотелого и пустотелого кирпича осуществляется с помощью менеджеров компании производителя, обладающими всесторонними знаниями о каждом виде анкеровки.

Лучшие кирпичные анкеры – Concrete Fastening Systems, Inc.

Якорь, самец или женщина?

  • Анкеры с внутренней резьбой потребуют установки анкера, а затем надеть приспособление на отверстия. Когда имеется более одного анкера, может быть трудно правильно выровнять все отверстия для установки. Для анкеров с внутренней резьбой также требуется просверлить большое отверстие, поскольку размер отверстия равен внешнему диаметру анкера. Анкер с внутренней резьбой придаст более законченный вид, потому что тип головки и тип используемого болта не будут выступать на большом расстоянии от поверхности.
  • Анкеры
  • с наружной резьбой позволяют просверлить отверстие, не вставляя приспособление. Крепеж, который будет вставлен в приспособление, можно закрепить непосредственно в просверленном в кирпиче отверстии. Поскольку размер отверстия равен размеру анкера, для диаметра используемого анкера с наружной резьбой требуется отверстие меньшего размера по сравнению с отверстием большего размера, требуемым для анкера с внутренней резьбой. Доступен широкий выбор стилей головок в зависимости от диаметра и типа выбранного крепежа.

Типы анкеров для кирпича

    Гильзовые анкеры
  • – это анкеров с наружной резьбой , которые производятся в диаметрах от 1/4 ”до 3/4” и доступны разной длины для приспособления к материалам различной толщины.Анкеры-гильзы универсальны и могут использоваться в полнотелом кирпиче, кирпиче с отверстиями или в строительном растворе. Анкеры с гильзой обеспечивают широчайшее разнообразие стилей головок и бывают с круглой головкой с прорезью, плоской потайной головкой Phillips, головкой с желобом или стандартной шестигранной гайкой. Анкеры с оцинкованными гильзами следует использовать в сухих помещениях, а анкеры с гильзами из нержавеющей стали следует рассматривать для использования вне помещений. Все анкеры-гильзы поставляются предварительно смонтированными и готовыми к использованию. Отверстие, которое необходимо просверлить в кирпиче, имеет тот же диаметр, что и используемый анкер-гильза.Для просверливания отверстия в кирпиче необходимо использовать перфоратор с твердосплавным наконечником.

  • Tapcons® – это торговая марка и наиболее широко известное название самореза для кирпича, производимого в США. Они поставляются с шестигранной шайбой с шлицевой головкой и плоской потайной головкой Phillips, и доступны в диаметре 3/16 дюйма и диаметре 1/4 дюйма . Оба диаметра имеют длину 1-1 / 4 дюйма, 1-3 / 4 дюйма, 2-1 / 4 дюйма, 2-3 / 4 дюйма, 3-1 / 4 дюйма, 3-3 / 4 дюйма и 4 дюйма. ”; диаметром 1/4 дюйма также имеет длину 5 и 6 дюймов. Перед тем, как вставить винт, необходимо просверлить в кирпиче отверстие. Резьба Tapcon ударяет по кирпичу, обеспечивая отличную стойкость. Единственная проблема, которая может возникнуть при использовании тапкона в кирпиче, заключается в том, что когда используется очень твердый абразивный кирпич, способность выводной резьбы постукивать по кирпичу может быть уменьшена до того, как головка тапкона будет плотно прижата к закрепляемому приспособлению. Когда это происходит, ответвитель перестает постукивать, и, если приложить постоянный крутящий момент, переходник может срезаться.Просверленное отверстие в кирпиче немного меньше диаметра устанавливаемого крана; кран 3/16 дюйма требует отверстия 5/32 дюйма, а кран 1/4 дюйма требует отверстия 3/16 дюйма. Шурупы для бетона марки Tapcon выпускаются со стандартным синим покрытием Climaseal® или из нержавеющей стали 410 с серебряным покрытием Climaseal®. При установке Tapcon необходимо использовать перфоратор с битой с твердосплавным наконечником.

  • Nylon-Nail-its – это кирпичный анкер облегченного типа, имеющий нейлоновый корпус со стальным гвоздем.Они устанавливаются в кирпич, забивая гвоздь молотком в корпус анкера, и корпус анкера расширяется относительно стенок отверстия в кирпиче. Нейлоновый гвоздь – его легко установить. I t доступен в двух диаметрах: 3/16 дюйма и 1/4 дюйма, а длина – от 3/4 дюйма до 3 дюймов. Нейлоновые гвозди бывают трех типов: грибовидная, плоская и круглая. Не все стили головок бывают обоих диаметров или любой длины. Некоторые размеры доступны с нейлоновым гвоздем или алюминиевым гвоздем. Нейлоновый гвоздь с нейлоновым гвоздем или алюминиевым гвоздем отлично подходит для использования там, где критически важна устойчивость к ржавчине.Имейте в виду, что нейлоновый гвоздь – это анкер для очень легкого режима работы, и его следует использовать только в тех случаях, когда крепление не имеет большого веса.

    Якорь с молотковым приводом
  • похож на нейлоновый гвоздь, потому что он работает по тем же принципам. Корпус анкера изготовлен из сплава цинка, алюминия, магния и меди с гвоздем из стали или нержавеющей стали. Якорь для привода молота имеет грибовидную головку, которая представляет собой низкопрофильную головку диаметром около 1/2 дюйма, обеспечивающую превосходную опорную поверхность для закрепляемого материала.Корпус анкера относительно мягкий и податливый, что позволяет ему прилегать к неровной поверхности отверстия в кирпиче. После установки анкеры для привода молота не снимаются. Головка сконфигурирована так, чтобы гвоздь после установки находился на уровне верхней поверхности головки анкера. Молотковые приводы бывают двух диаметров: 3/16 дюйма и 1/4 дюйма. Набор молотков диаметром 3/16 дюйма поставляется только одной длины – 3/4 дюйма. Диаметр 1/4 дюйма бывает разной длины от 3/4 дюйма до 3 дюймов.

    Одинарные и двойные распорные анкеры
  • – анкеры с внутренней резьбой , которые подходят для любых болтов с крупной национальной резьбой диаметром 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. Одинарный распорный анкер используется для более твердого кирпича, а двойной распорный анкер в основном используется для кирпича, который может быть не самого высокого качества. Единственное расширение работ по одной гайке расширения, который вытягивается вверх расширяет тело якоря против кирпича в одной точке. Анкер двойного растяжения имеет две гайки, которые расширяют корпус анкера по всей его длине. Как одинарный, так и двойной распорный анкер хорошо работают как в кирпичном, так и в строительном шве. Единственный отрицательный аспект обоих анкеров касается диаметра отверстия, которое требуется просверлить в основном материале, т.е.е. 1/4 дюйма требует просверливания отверстия 1/2 дюйма в кирпиче.

  • Lag Shields– доступны в короткой или длинной версии. Короткая версия предназначена для очень плотного и твердого кирпича, а более длинная версия – для менее плотного и мягкого кирпичного материала. Увеличенная длина экрана с удлиненной изоляцией позволяет более глубоко врезаться в кирпич, что создает потенциал для лучших удерживающих характеристик. Оба лаги экраны бывают диаметр 1/4” , 3/8” , 1/2” , 5/8” , 3/4” и требуют использования лаг винта, чтобы расширить якорь после установки в кирпич.Щиты могут быть установлены в кирпич или растворный шов, и, поскольку конструкция универсальна, они допускают широкий диапазон расширения. Имейте в виду, что для расширения анкера необходимо использовать стопорный винт, а стопорные винты доступны только с шестигранной головкой.

Вы можете узнать больше обо ВСЕХ наших кирпичные и бетонные анкеры.

21 февраля 2019 Майк Писторино

Кирпичных анкеров – Concrete Fasteners, Inc.

Закупка якоря

Анкерный крепеж для кирпича прикрепляет изделие к стыкам кирпича или раствора в кирпичной стене. Кирпичные анкеры используются вместо бетонных креплений, потому что в кирпиче есть пустоты, в отличие от твердого бетона. Полое пространство требует кирпичного анкера, чтобы получить необходимые значения удержания в полых областях. Большинство кирпичных анкеров также можно использовать в бетонных стенах. Для установки кирпичных анкеров необходимо использовать перфоратор и сверло по камню.

Анкеры для расширяющихся кирпичей с наружной резьбой (анкерные гильзы) В Анкер-муфта – это наиболее распространенный анкер с наружной резьбой для кирпичных стен. Он обеспечивает наиболее согласованные значения удержания. По своей конструкции анкер-муфта расширяется на большую площадь поверхности, чем другие типы распорных анкеров. Это дает анкерам-муфтам возможность должным образом расширяться в полых или сплошных секциях кирпича. Анкер-гильза также хорошо работает в соединениях с твердым раствором. Качество и количество раствора являются наиболее важными для определения максимальной удерживающей способности анкера-гильзы.Анкеры-гильзы находят множество применений; один недостаток – более низкая прочность на сдвиг, чем у аналогичного охватывающего анкера. Назначенный размер анкера-гильзы равен внешнему диаметру, а шпилька меньше. Например, анкер с муфтой 3/8 дюйма имеет шпильку 5/16 дюйма. Это дает анкеру-гильзе прочность на сдвиг анкера 5/16 дюйма, а не крепежную деталь истинного диаметра 3/8 дюйма.

Доступные диаметры – Анкер-гильза бывает шести диаметров и различной длины для использования в различных областях.Чтобы получить минимальную длину анкера втулки, добавьте толщину материала изделия к минимальной глубине заделки анкера втулки.

Доступные типы головок – Анкеры-гильзы доступны с несколькими типами головок: головкой желудя, шестигранной головкой, круглой головкой и плоской головкой. Голова желудя – шестигранная с готовой головкой желудя; шестигранная головка – стандартная шестигранная гайка; круглая головка имеет шлиц для использования с прямой отверткой; плоская головка – это диск с потайной головкой Phillips или шлиц.Выберите стиль головки в зависимости от приложения, в котором будет использоваться анкер рукава.

Длина анкера с гильзой – Длина анкера с гильзой измеряется из-под головки для анкеров с желудь, шестигранной головкой и круглой гильзой. Анкер-гильза с плоской головкой измеряется как общая длина.

Материалы – Анкерные гильзы изготавливаются из углеродистой и нержавеющей стали 304. Выбор правильного материала зависит от среды, в которой установлены анкеры.

Саморезные анкеры для кирпичной кладки (Tapcon® / саморезы по бетону)

Для крепления изделий к кирпичу используются саморезы для кирпичных анкеров, бетонных блоков или саморезов по бетону. Шурупы по бетону чаще всего называют Винты для кирпичной кладки Tapcon®. Сверхпрочный шуруп для каменной кладки универсален для использования в кирпичных, строительных швах, CMU, блоках или твердом бетоне. Установите шуруп в кирпич, выбрав твердосплавную коронку подходящего диаметра для этого шурупа.Просверлите пилотное отверстие перфоратором с твердосплавной коронкой. Вставьте анкер-шуруп в отверстие в кирпиче и поверните его по часовой стрелке. Это позволит врезать резьбу в кирпич и надежно удерживать винт.

Размеры шурупов для кирпичной кладки – Стандартные шурупы для кирпичной кладки бывают двух диаметров: 3/16 дюйма, 1/4 дюйма, 3/8 дюйма и 1/2 дюйма с длиной от 1-1 / 4 дюйма до 6-1. / 4 “. Минимальная длина шурупа для кирпичной кладки определяется добавлением минимальной глубины заделки в 1 дюйм к толщине скрепляемого материала.

Типы головок – Для стандартного шурупа для кирпичной кладки доступны два типа головок: шестигранная шайба с прорезью и плоская потайная головка Phillips. Длина всех винтов для кирпичной кладки с прорезями и шестигранной шайбой измеряется из-под головки, а длина крестообразных винтов с плоской потайной головкой – как общая.

Материалы – В зависимости от окружающей среды винты по бетону могут быть из углеродистой, оцинкованной, нержавеющей стали 304, нержавеющей стали 316 или нержавеющей стали 410.

Внутренние распорные анкеры для кирпича

Доступны несколько различных типов кирпичных анкеров с внутренней резьбой. Лучший из них зависит от предпочтений и конкретного приложения. Каждый анкер с внутренней резьбой требует отдельного приобретения болта и шайб. Во многих случаях выбранный болт будет определять используемый анкер с внутренней резьбой. Если используется стягивающий винт, то вы должны использовать анкер для кирпичного щита. Если используется болт с крупной национальной резьбой, то можно использовать любой из внутренних кирпичных анкеров с внутренней крупной резьбой.Некоторые кирпичные анкеры с внутренней резьбой требуют использования установочного инструмента для установки кирпичного анкера в основной материал. Эти типы кирпичных анкеров требуют, чтобы анкер был установлен так, чтобы установочный инструмент мог правильно установить анкер в кирпич.

Типы анкеров с внутренней резьбой

Анкерные болты – Часто называемые AJ или свинцовые анкеры, для них требуется установочный инструмент с крупной национальной резьбой. Они доступны в восьми диаметрах и могут использоваться в кирпиче, блоке или бетоне.

Lag Shield Anchors – Эти анкеры доступны в двух вариантах длины, коротком или длинном, и шести диаметрах. Защитный экран очень универсален, поскольку его можно использовать в очень плотном базовом материале или в базовом материале, где значения выдержки сомнительны. Защитный экран не требует установочного инструмента и расширяется путем вставки в анкер правильного винта.

Анкеры с двойным и одинарным расширением – Эти анкеры бывают пяти диаметров, имеют крупную внутреннюю резьбу национального стандарта и обладают хорошими показателями прочности при работе с большинством основных материалов.Двойное расширение расширяет всю длину корпуса анкера, в отличие от одинарного расширения, которое расширяется на одном конце. Двойной распорный анкер лучше всего подходит для случаев, когда основной материал может быть мягким, сомнительным или непоследовательным.

Кирпичные анкеры – это крепежные детали, которые прикрепляют предмет к кирпичному или строительному шву в кирпичной стене.

Обычный анкер для кирпича использует

Среди множества применений кирпичных анкеров наиболее распространенными являются установка кронштейнов для стеллажей, камер видеонаблюдения, электрических коробок, номеров улиц и указателей ВЫХОДА.Разнообразие доступных анкеров значительно облегчит установку. Анкеры-рукава могут быть лучшим выбором, так как у них есть много типов головок для простоты установки и внешнего вида при окончательной установке.

Необходимое защитное оборудование

Просверливая отверстие для установки кирпичного анкера, убедитесь, что под рукой есть инструменты для удаления остатков пыли из отверстия. Это может быть сжатый воздух, металлическая щетка или магазинный пылесос.

Теперь, когда у вас есть подходящий перфоратор и сверло для каменной кладки, вам следует подумать об оборудовании для обеспечения безопасности.Защитные очки необходимы для защиты глаз от пыли и бетонной стружки. Из-за пыли вы также можете надеть респиратор. Все буровые работы, как правило, шумные, но ударное бурение намного громче, чем стандартное сверление. Поэтому защита органов слуха важна (особенно для больших рабочих мест).

Закупка анкеров

Как просверлить кирпич (Пошаговое руководство по проекту)

Фото: istockphoto.com

Декоративный кирпич добавляет тепла и красоты вашему дому, но его жесткая поверхность не должна мешать вам повесить свои произведения искусства, шкаф для сувениров. , стеллажи или тяжелый телевизор с плоским экраном.Вам даже не нужно вызывать профессионала, чтобы их смонтировать! Вам просто нужны инструменты и правильная техника, чтобы просверлить кирпич.

Как правило, все, что требуется – это обычное сверло, чтобы просверлить несколько небольших отверстий глубиной 1 дюйм (каждое дюйма в диаметре или меньше). Просто купите каменную коронку с твердосплавным наконечником в местном магазине оборудования или на дому и следуйте инструкциям ниже. Однако, если вы устанавливаете более тяжелые объекты, для которых требуется несколько более крупных и глубоких отверстий, даже не думайте об использовании собственной дрели – это займет слишком много времени, и вы сожжете двигатель.Вместо этого отправляйтесь в пункт проката инструментов в магазине товаров для дома за чем-нибудь сверхмощным.

Отверстия большего размера намного проще сделать с помощью перфоратора, который представляет собой перфоратор, который просверливает отверстия в кирпиче и бетоне быстрыми ударами молотка. Эти тренировки стоят около 25 долларов за четыре часа, но они выполняют свою работу за меньшую часть времени и с гораздо меньшими физическими усилиями. Ищите вариант, который имеет упорную направляющую, несколько скоростей и дополнительную боковую рукоятку. Если это вариант, подумайте о том, чтобы арендовать твердосплавные биты для каменной кладки, вместо того, чтобы покупать их, пока вы работаете.Арендные долота стоят около 4 долларов за штуку (в отличие от 25 долларов за штуку для покупки), и вам понадобятся два для больших отверстий: меньшее сверло для сверления пилотного отверстия и одно рекомендованного размера для завершения работы.

Нужна рука?

Получите бесплатную бесплатную оценку проекта от квалифицированных специалистов поблизости.

+

Где сверлить: кирпич или раствор

По мере того, как вы размещаете объект на стене и выкладываете необходимые отверстия, вашим следующим решением будет просверлить сам кирпич или раствор.Вы найдете множество противоречивых мнений о том, какой метод лучше, но правильный ответ действительно зависит от ряда факторов: типа и возраста кирпича, глубины и диаметра отверстий, типа используемого анкера и вес, который вы прикладываете к застежкам.

Кирпич обычно лучше держит и выдерживает больший вес, чем строительный раствор. Однако если у вас старый хрупкий кирпич и вы устанавливаете тяжелый предмет, требующий глубоких отверстий и дюбелей, сверление в кирпиче может быть не лучшим выбором.Глубокие отверстия ослабляют кирпич, а распорные анкеры могут создать достаточное круговое напряжение, чтобы сломать кирпич. Если на ваших кирпичах есть признаки трещин или сколов, просверлите раствор. Таким образом, силы кругового расширения анкера давят на полностью неповрежденные кирпичи.

Помимо взвешивания, какой материал обеспечивает более прочное сцепление, уделите минуту тому, чтобы подумать, как вы будете обрабатывать заплатки и скрыть отверстия, если вы просверлите неправильное место или удалите элемент позже. Вы можете залатать дыры от раствора с помощью тюбика ремонтного раствора, но гораздо сложнее сопоставить цвет и текстуру кирпича, когда приходит время заполнять эти дыры.

Как просверлить кирпич Инструменты и материалы

ШАГ 1: Отметьте отверстия, в которых вы собираетесь просверлить.

Измерьте и отметьте места отверстий, которые вы просверлите в кирпиче или растворе, используя карандаш. Затем возьмите монтажные кронштейны телевизора, произведения искусства, стеллажи или шаблон для того, что вы собираетесь повесить прямо над метками, чтобы дважды проверить расположение отверстий.

ШАГ 2: Установите на сверле упор, соответствующий желаемой глубине отверстия.

См. Рекомендованную глубину отверстия в инструкции к продукту и установите упор на перфоратор (см. Пример на Amazon). Если вы используете обычную дрель вместо перфоратора, оберните несколько витков малярной ленты на сверло для каменной кладки, чтобы отметить рекомендуемую точку остановки вместо насадки для упора.

ШАГ 3: Наденьте защитное снаряжение.

Безопасность прежде всего! Наденьте защитные очки, средства защиты органов слуха, кожаные перчатки и респиратор N95.Пыль кирпича и строительного раствора содержит кристаллический кремнезем, который будет переноситься по воздуху, когда вы начнете сверлить кирпич. Достаточно небольшого вдоха, чтобы создать опасность для здоровья. Ношение респиратора N95 во время всего процесса бурения и очистки имеет решающее значение для предотвращения серьезных рубцов легких и других повреждений, поскольку этот тип продукта фильтрует не менее 95 процентов частиц, переносимых по воздуху.

Если вы используете лестницу, убедитесь, что она ровная, а ножки стоят на твердой поверхности. Затем примите положение, которое позволит вам приложить значительную толкающую силу к концу перфоратора, сохраняя при этом устойчивость.

Фото: istockphoto.com

ШАГ 4. Расположите пилотное сверло перпендикулярно стене и просверлите его на малой скорости.

Вставьте пилотное сверло в перфоратор. Установите дрель на низкую скорость и держите дрель двумя руками, одной за пистолетную рукоятку, а другой за вспомогательную рукоятку.

Убедитесь, что сверло стоит ровно и идеально перпендикулярно стене. (Сверление под углом вызовет проблемы с выравниванием при установке и может значительно снизить удерживающую способность.)

Начните сверление пилотного отверстия с усилием, достаточным для запуска сверла. Если пилотный бит начинает «уходить» от отмеченного места, перезапустите его в правильном месте.

Изменяйте силу толкания, пока не найдете точку, в которой сверло врезается в кирпич. Затем просверлите пилотное отверстие до рекомендованной глубины, прилагая постоянное усилие.

Совет: Если сверло имеет только одну скорость, сверлите короткими сериями, чтобы предотвратить перегрев сверла.

ШАГ 5: Большим каменным сверлом просверлите пилотное отверстие, созданное на предыдущем шаге.

Поменять местами больший бит. Опять же, проверьте сверло, чтобы убедиться, что оно ровное и перпендикулярное, затем вставьте сверло в пилотное отверстие и продолжайте сверление на нужную глубину.

ШАГ 6: Очистите просверленное отверстие сжатым воздухом.

Удалите из отверстия все следы кирпичной или строительной пыли с помощью сжатого воздуха. Пыль в отверстии снизит удерживающую способность анкеров и шурупов, которые вы вставляете.

ШАГ 7: Установите стеновой анкер.

Вставьте стенные анкеры, способные выдержать полный вес предмета, и закрепите настенное или внешнее приспособление с помощью винтов.

ШАГ 8: Тщательно очистите рабочую зону.

Не снимая защитных очков и респиратора, удалите крупный раствор или кирпичную крошку с помощью метлы и совка. Соберите оставшуюся пыль магазинным пылесосом с фильтром предварительной очистки. Или вымойте пол и ополосните шваброй.

После уборки рабочего места снимите обувь на улице и сдуйте пыль сжатым воздухом.Затем постирайте одежду и примите душ, чтобы кремнеземная пыль не разлетелась по дому.

Нужна рука?

Получите бесплатную бесплатную оценку проекта от квалифицированных специалистов поблизости.

+

Hang Tough – Старый дом

Прикрепить барабан для шланга или пару кронштейнов для полок к деревянной поверхности – довольно несложный проект. Попробуйте ту же работу с бетоном, кирпичом или камнем, и она быстро превратится в настоящую работу. Несмотря на то, что существуют специальные крепежные детали, предназначенные для этих работ, легко запутаться, что выбрать и как их установить, чтобы они никогда не сдвинулись с места.

Здесь мы покажем вам инструменты и методы, необходимые для работы с кладкой. Мы перебираем крепежные детали, указывая, какие из них лучше всего подходят для тех работ, которые большинство из нас выполняет время от времени, например, прикрепление полок к бетонной стене или подвешивание решетки на кирпич.

Анкеры для кладки выглядят по-разному, но они похожи в одном отношении: вам нужно просверлить отверстие в основном материале. Часто глубина и диаметр отверстия имеют решающее значение для удерживающей способности анкера.Поэтому вы всегда должны внимательно следовать инструкциям производителя относительно глубины и диаметра отверстий.

Если вам нужно просверлить только несколько отверстий малого диаметра, подойдет электрическая дрель с сетевым питанием. Более новые аккумуляторные дрели на 14,4 В и более высокого напряжения подойдут для ограниченной серии

.

отверстий, но не пытайтесь выполнить эту работу с меньшими аккумуляторными моделями. Если вам нужно просверлить много отверстий или вы просверливаете отверстия диаметром 3/8 дюйма. или больше, используйте ударную дрель, также известную как перфоратор.Это сделает работу намного быстрее.

В составе, твердости и плотности каменных материалов так много переменных, что сложно дать практические рекомендации по сверлению, говорит Уолтер Неппер, президент DrilTec Inc., производителя долот в Риджеланде, штат Миссисипи. Это требует правильного сочетания давления и скорости сверления, а метод проб и ошибок, вероятно, является лучшим подходом. Просверлив несколько отверстий, вы должны почувствовать, что работает лучше всего.

Хотя список якорей, представленных здесь, ни в коем случае не является исчерпывающим, он включает те, которые понадобятся большинству из вас.Не вошли в список дорогая эпоксидная смола

. Системы

, монолитные анкеры (которые используются в новом бетонном строительстве) и

Застежки

с пороховым приводом (которые приводятся в действие холостыми патронами калибра .22 или .25). Порошковые застежки бывают быстрыми и универсальными, их можно купить в большинстве домашних центров или хозяйственных магазинов. Однако, если вы собираетесь использовать застежки с порошковым приводом, обязательно пройдите обучение. При неправильном использовании инструмента существует серьезный риск получения травмы.

Пластиковые и свинцовые анкеры

Прикрепить барабан для шланга или пару кронштейнов для полок к деревянной поверхности – довольно несложный проект.Попробуйте ту же работу с бетоном, кирпичом или камнем, и она быстро превратится в настоящую работу. Несмотря на то, что существуют специальные крепежные детали, предназначенные для этих работ, легко запутаться, что выбрать и как их установить, чтобы они никогда не сдвинулись с места.

Здесь мы покажем вам инструменты и методы, необходимые для работы с кладкой. Мы перебираем крепежные детали, указывая, какие из них лучше всего подходят для тех работ, которые большинство из нас выполняет время от времени, например, прикрепление полок к бетонной стене или подвешивание решетки на кирпич.

Анкеры для кладки выглядят по-разному, но они похожи в одном отношении: вам нужно просверлить отверстие в основном материале. Часто глубина и диаметр отверстия имеют решающее значение для удерживающей способности анкера. Поэтому вы всегда должны внимательно следовать инструкциям производителя относительно глубины и диаметра отверстий.

Если вам нужно просверлить только несколько отверстий малого диаметра, подойдет электрическая дрель с сетевым питанием. Более новые аккумуляторные дрели на 14,4 В и более высокого напряжения подойдут для ограниченной серии

.

отверстий, но не пытайтесь выполнить эту работу с меньшими аккумуляторными моделями.Если вам нужно просверлить много отверстий или вы просверливаете отверстия диаметром 3/8 дюйма. или больше, используйте ударную дрель, также известную как перфоратор. Это сделает работу намного быстрее.

В составе, твердости и плотности каменных материалов так много переменных, что сложно дать практические рекомендации по сверлению, говорит Уолтер Неппер, президент DrilTec Inc., производителя долот в Риджеланде, штат Миссисипи. Это требует правильного сочетания давления и скорости сверления, а метод проб и ошибок, вероятно, является лучшим подходом.Просверлив несколько отверстий, вы должны почувствовать, что работает лучше всего.

Хотя список якорей, представленных здесь, ни в коем случае не является исчерпывающим, он включает те, которые понадобятся большинству из вас. Не вошли в список дорогая эпоксидная смола

. Системы

, монолитные анкеры (которые используются в новом бетонном строительстве) и

Застежки

с пороховым приводом (которые приводятся в действие холостыми патронами калибра .22 или .25). Порошковые застежки бывают быстрыми и универсальными, их можно купить в большинстве домашних центров или хозяйственных магазинов.Однако, если вы собираетесь использовать застежки с порошковым приводом, обязательно пройдите обучение. При неправильном использовании инструмента существует серьезный риск получения травмы.

Переключить

Стопорный болт предназначен для использования с пустотелыми кладочными материалами, такими как бетонные блоки. Для использования просверлите отверстие небольшого размера и протолкните подпружиненный переключатель. Как только крылья выйдут из ямы, они открываются. По мере затягивания винта крылья подтягиваются к задней стороне блока.Переключатели хороши для легких нагрузок, хотя большие размеры могут выдерживать средние нагрузки. Винтовая часть переключателя может быть удалена, но сам переключатель не может быть извлечен.

Лаговые щиты

Относительно недорогие и широко доступные, эти свинцовые анкеры или анкеры из сплава с внутренней резьбой предназначены для работы с шурупами со стягивающими шурупами в бетоне и множестве других каменных материалов. Длинные части используются в более мягких материалах основы; Укороченные версии можно использовать для обработки более твердых материалов, чтобы сократить время сверления.Защитные экраны прочнее пластиковых анкеров, но не так прочны, как распорные анкеры, такие как клин, втулка или вставной анкер. Защитный экран должен плотно входить в свое пилотное отверстие, которое больше диаметра крепежа, который вы собираетесь использовать. Например, анкер для 3/8 дюйма. стопорный винт подходит для диаметра 5/8 дюйма. дыра. Отверстие должно быть достаточно глубоким, чтобы стопорный винт не выпадал до дна.

Винты по бетону

Представленные как Tapcons в 1970-х годах и теперь доступные под различными торговыми наименованиями, эти винты популярны среди подрядчиков, поскольку они универсальны и просты в установке.Бетонные шурупы забиваются в отверстия немного меньшего размера, обеспечивая плотную посадку с трением. Они хорошо работают в бетоне, блоке и кирпиче. Доступны винты диаметром 1/4 и 3/16 дюйма с шестигранной головкой и головкой Phillips; они также бывают из нержавеющей стали и углеродистой стали с покрытием, так что вы можете использовать их снаружи. Съемные саморезы по бетону выдерживают более тяжелые рабочие нагрузки, чем многие пластиковые и свинцовые анкеры. Для них требуются биты особого размера, которые обычно продаются вместе с застежками.

Забивные анкеры

Вкладыши имеют внутреннюю резьбу для крепления машинного болта и прилегают заподлицо с поверхностью.Они предназначены для бетона, хотя могут использоваться и для некоторых более толстых каменных материалов. Они требуют использования специального установочного инструмента, который расширяет анкер в отверстии. Даже относительно короткие вставные анкеры обладают высоким сопротивлением выдергиванию и сдвигу, но лучше всего подходят для плотных базовых материалов. Как и защитный экран, забивной анкер должен плотно входить в отверстие, которое немного больше, чем машинный болт, для которого он предназначен. Глубина отверстия имеет решающее значение.

Забивные анкеры

Несмотря на то, что существует множество разновидностей анкеров с молотковым забиванием, они делятся на две основные группы.Один тип состоит из шурупа или гвоздя, которые расширяют металлическую или пластиковую втулку при вбивании на место. Другой – цельный якорь, который выглядит как кривой гвоздь. Изгиб вала прижимается к стенкам отверстия, когда якорь забивается молотком. Вы можете использовать эти анкеры в бетоне, блоке, кирпиче или камне. Многие из них предназначены для легких нагрузок. Некоторые типы обладают таким же сопротивлением выдергиванию, как бетонные шурупы того же размера, но после установки они не выходят.Анкеры с ударным забиванием вставляются в отверстия того же номинального размера: 1/4 дюйма. анкер получает диаметр 1/4 дюйма. дыра.

Анкеры клиновые и гильзовые

Несмотря на то, что существует множество разновидностей анкеров с молотковым забиванием, они делятся на две основные группы. Один тип состоит из шурупа или гвоздя, которые расширяют металлическую или пластиковую втулку при вбивании на место. Другой – цельный якорь, который выглядит как кривой гвоздь. Изгиб вала прижимается к стенкам отверстия, когда якорь забивается молотком.Вы можете использовать эти анкеры в бетоне, блоке, кирпиче или камне. Многие из них предназначены для легких нагрузок. Некоторые типы обладают таким же сопротивлением выдергиванию, как бетонные шурупы того же размера, но после установки они не выходят. Анкеры с ударным забиванием вставляются в отверстия того же номинального размера: 1/4 дюйма. анкер получает диаметр 1/4 дюйма. дыра.

Специальные инструменты для твердых пятен

Для сверления кирпичной кладки вам потребуются сверла с твердосплавными напайками, предназначенные для работы.Наименее дорогие стоят менее 3 долларов и подойдут, если вы время от времени просверливаете только несколько небольших отверстий. Если вам нужно просверлить больше отверстий, стоит поискать биты промышленного качества. Они подвергаются механической обработке, а не скручиваются, и в них используются стали и карбид более высоких марок, что продлевает срок службы долота. Хотя они стоят всего примерно на 1 доллар больше, чем недорогие модели, они прослужат намного дольше. Теперь они доступны в некоторых домашних центрах (в Home Depot есть такая линия) и хозяйственных магазинах. Если вы их не найдете, обратитесь в службу промышленного снабжения, которую вы найдете на желтых страницах.

Для больших работ отойдите от роторной дрели и используйте ударную дрель, которую иногда называют перфоратором (их обычно можно найти в пунктах проката инструментов). Эти инструменты сочетают в себе вращательное движение с высокочастотным ударным действием. Поскольку они сочетают в себе вращение и вибрацию, ударные дрели работают быстрее и эффективнее в бетоне. И обычно эти инструменты могут использоваться как в молотковом, так и в стандартном ротационном режиме. Биты для ударных сверл имеют небольшую обратную фаску на твердосплавном наконечнике, называемую отрицательным углом, которая помогает предотвратить выкрашивание.Многие насадки предназначены для ударных дрелей

также может использоваться в перфораторах.

Для действительно тяжелых вещей существуют перфораторы, промышленные инструменты, которые вращаются медленнее, чем перфораторы или ударные дрели, и бьют по хвостовику с большей силой. Для этих инструментов требуются специальные биты. При сверлении необычно твердого или абразивного материала, такого как красный кирпич и некоторые виды камня, попросите сверла с твердосплавными наконечниками.

Самый прочный анкер для каменной кладки, крепежные элементы округа Олбани

Сегодня доступно множество типов кладочных анкеров.Проблема для многих состоит в том, чтобы определить, какие из этих якорей им нужны для выполнения работы. Ниже перечислены некоторые из наиболее распространенных крепежных изделий, используемых в кладке.

Забивные анкеры

Забивной анкер для кирпичной кладки в основном используется в заливном бетоне. Они используются в высокопрочных устройствах для закрепления болта во внутренней резьбе анкера. Они также доступны с нарезкой на катушку (более грубая резьба для стержня с катушкой). Некоторые анкеры для каменной кладки имеют выступ, чтобы анкер не упал слишком глубоко в бетон.

Для установки забивного анкера просверлите отверстие того же диаметра, что и анкер, и глубиной не менее самого анкера. Затем опустите анкер в отверстие и вставьте в него установочный инструмент. Затем ударьте молотком по установочному инструменту. Нижняя часть анкера деформируется, что приведет к заклиниванию анкера, который невозможно удалить.

Анкеры с защитным экраном

Бетонный анкер Lag Shield используется в сочетании с винтом с растягиванием для создания анкера в бетоне. Защитные экраны состоят из двух частей, и когда винт запаздывания вбивается в экран, он расширяется, в результате чего в бетоне образуется плотный клин.

Анкеры

Lag Shield очень похожи на анкеры с откидной крышкой, но разработаны специально для установки винта с отстойником. Анкеры со шурупами также не требуют установочного инструмента для установки.

Шурупы по бетону

Шурупы по бетону

, иногда также называемые Tapcons, вероятно, являются наиболее распространенным используемым крепежом для бетона. Шурупы по бетону легко отличить по ярко-синему покрытию. Применяются для крепления дерева или металла к разным материалам кладки. Они доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).

Установить саморез по бетону очень просто. Сначала просверлите отверстие в обоих материалах, а затем просто вверните в него винт. Убедитесь, что вы используете винт достаточной длины, чтобы пройти сквозь оба материала, иначе у вас не будет прочной фиксации.

Подвесные анкеры Sammys

Винты Sammys

– это распространенный анкер, используемый для подвешивания. Эти анкеры, которые чаще всего устанавливаются вертикально или горизонтально, имеют отверстие с резьбой, используемое для установки стержня с резьбой.Sammys обычно используются в приложениях HVAC для подвешивания воздуховодов. Термин Sammys, как и Tapcon, является торговой маркой. Доступно множество типов этих подвесных анкеров.

Чтобы установить винт Sammys, сначала просверлите отверстие в материале и с помощью гаечного ключа или торца вбейте анкер в материал. После установки на серебряную головку снимите гаечный ключ и вверните кусок стержня с резьбой.

Анкер с забивным ударником

Анкер с забивным стержнем – это небольшой анкер, который в основном используется для крепления фанеры к бетону.Эти анкеры очень просты в использовании. У них есть выступ на головке, что делает его совместимым с отверстиями, которые могли случайно попасть слишком глубоко в материал.

Чтобы установить один из этих анкерных болтов, просверлите отверстие в обоих материалах и опустите анкер в отверстие. Как только выступ сядет на верхнюю часть материала, ударьте молотком по оголенному штифту. Штифт продвигается вниз через середину застежки, выталкивая обе стороны клином, удерживая застежку на месте.

Якоря с перекидным крылом

Якорь с откидным крылом используется при наличии полой стены. Это обычное дело, когда шлакоблоки используются для создания стен здания. Они также обычно используются в гипсокартоне. Не рекомендуется использовать эти анкеры с большим весом, особенно в гипсокартоне, поскольку они будут прорезать материал.

Чтобы установить один из этих анкеров, сначала необходимо просверлить отверстие достаточно большого размера, чтобы через него могла протолкнуться коленчатая часть анкера. Попав в полую часть стены, крыло клевант расширится.Затем с помощью крестообразной отвертки или отвертки с шлицевой головкой болт вбивается в крыло коленчатого рычага, прижимая его к другой стороне стены. Это позволяет болту затягивать подвешиваемый материал.

Анкер с двойным расширительным экраном

Анкеры с двойным растяжением

используются в основном в кирпиче и блоках. Когда винт ввинчивается в анкер, он начинает тянуть вниз к середине, в результате чего анкер расширяется. Эти якоря только расширяются. Причина этого – предотвратить растрескивание кирпича.

Чтобы установить анкер с двойным расширительным экраном, просто просверлите отверстие достаточно большого размера, чтобы анкер мог упасть, а затем установите винт в анкер. Когда вы затягиваете винт, он потянет нижнюю часть к середине и прижмет верхнюю часть к середине. Результат – ограниченное, но эффективное расширение якоря. Предел расширения значительно снижает вероятность растрескивания кирпича или блока.

Анкеры-гильзы

Анкеры с гильзой

довольно просты в использовании и в основном используются в кирпиче или блоке.Их можно использовать в бетоне, но они не считаются такими прочными, как клиновой анкер. Таким образом, для креплений от легких до средних, анкер с гильзой – хороший выбор. Существует два распространенных типа анкеров-гильз. Это гайка, которая обычно используется для дополнительной прочности, и плоская головка с комбинированным приводом и крестообразным шлицем, которая используется, когда требуется поверхность заподлицо.

Чтобы установить гайку с приводом, просверлите отверстие и поместите в него анкер-втулку. Затем наденьте шайбу и гайку на открытую резьбу и начните затягивать гайку.Когда анкер вытягивается из бетона, гильза вокруг него начинает расширяться, вклинивая анкер в отверстие внутри отверстия. Вы можете установить комбинированную плоскую головку почти таким же образом, за исключением того, что вы используете диск Phillips, и установка будет оставлять верхнюю часть заподлицо с поверхностью установочного материала.

Анкеры клиновые

Клиновые анкеры

чрезвычайно популярны и являются одними из самых надежных анкеров для прочности фиксации. Клиновые анкеры выглядят и функционируют как анкерные гильзы, но имеют втулку гораздо меньшего размера в нижней части анкера.

Чтобы установить клиновой анкер, просто просверлите отверстие того же диаметра, что и анкер, и поместите его в отверстие. После размещения материала, удерживаемого на бетоне на открытой части, установите шайбу и навинтите крепеж на анкер. По мере того, как гайка затягивается против шайбы, она начинает тянуть анкер вверх. Это приведет к тому, что клиновидная юбка зацепится за бетон и расширится и углубится в бетон при вытягивании анкера.

Бетонные анкеры – Стеновые анкеры


Анкеры по бетону – легкие-средние нагрузки

Анкеры по бетону – для тяжелых условий эксплуатации

Анкеры стеновые

Винты по бетону – Винты Tapcon

Анкеры по бетону – легкие-средние нагрузки

Анкеры ударные
Забивные анкеры Hammer представляют собой закаленные стальные гвозди, встроенные в цилиндрическую стальную основу, аналогичную анкерам с приводным штифтом, за исключением состава основы.Иногда называемые бетонными металлическими ударными анкерами, молотковые анкеры используются для крепления к бетону, кирпичу или блокам и забиваются молотком. После установки эта часть защищена от несанкционированного доступа. Диаметр анкера с ударным приводом будет равен размеру отверстия

Анкеры с ведущими штифтами Анкеры с ведущими штифтами
, также называемые нейлоновыми гвоздями или нейлоновыми гвоздями, представляют собой закаленные стальные гвозди, встроенные в цилиндрическую нейлоновую основу. Вверху основания есть небольшое плечо. Они используются для легкого крепления в бетон, кирпич или блок и забиваются молотком.Анкеры с ведущими штифтами не рекомендуются для использования в конструкциях или потолках. Анкеры с ведущими штифтами бывают двух типов: круглой и плоской. Диаметр анкера ведущего пальца будет равен размеру отверстия.

Анкеры для шурупов по дереву
Анкеры для шурупов по дереву вклиниваются в отверстие и затем расширяются для плотной посадки с помощью шурупа для дерева или аналогичного предмета. Они используются там, где требования к прочности не так высоки, как при использовании экранов, и не имеют внутренней резьбы.

Анкеры с шурупами для дерева

также можно использовать в твердой кладке и бетоне, а также для легкого и неглубокого анкерного крепления. По мере расширения внешняя стенка проникает в любые неровности стенки отверстия, обеспечивая правильную настройку в несовершенных отверстиях.

Машинные анкеры Машинные болты
– это бетонные анкеры с внутренней резьбой, которые используются для анкеровки в кирпиче, блоке или бетоне и имеют внутреннюю резьбу. Для анкерных болтов требуется установочный инструмент, который также продается компанией InStock Fasteners.

ТОП

Анкеры по бетону – для тяжелых условий эксплуатации

Анкеры клиновые
Клиновые анкеры предназначены для крепления приспособлений к твердому телу, например к бетону. Установленный конец анкера имеет конический сегмент с металлическим зажимом вокруг него. После установки якоря конус продвигается вверх через зажим и прижимает зажим к краям отверстия. Это дает анкеру его удерживающую способность в отверстии. Диаметр анкера будет равен размеру отверстия.

Расширение клинового анкера создает большие точечные опорные напряжения внутри отверстия; Таким образом, этот анкер требует твердого основного материала, чтобы развить свою полную нагрузку. По этой причине кирпичные и частично заполненные швы из раствора в кирпичных стенах или мощении могут быть непригодными для использования клиновых анкеров.

Анкеры-рукава
Анкеры-рукава также используются для крепления приспособлений к твердым материалам. Болт окружен цилиндрической металлической втулкой.Они действуют за счет расширения гильзы в основной материал при затягивании болта. Расширение втулки по длине анкера обеспечивает большую опорную поверхность, чем та, которую предлагает клиновой анкер, и может лучше прилегать к неровным поверхностям в основном материале, чем клиновой анкер. Поэтому анкеры-гильзы могут лучше подходить для кирпичной кладки, чем анкеры клиновые. Диаметр анкера втулки будет равен размеру отверстия.

Анкеры-гильзы представлены в моделях с болтами с полукруглой головкой, болтами с плоской головкой, болтами с шестигранной гайкой и шайбой в сборе и болтами с гайкой-гайкой / шайбой в сборе.

Забивные анкеры
Забивные анкеры предназначены для твердых бетонных оснований и не рекомендуются для кирпичной или каменной кладки. Забивные анкеры представляют собой анкеры с охватывающей ответной частью с крупной резьбой. Вставной якорь требует установочного инструмента для раскрытия якоря.

Защитный экран

Расширительные щиты могут быть одинарными или двойными.Оба вставляются для срезающих нагрузок или там, где болт может испытывать боковое давление или вибрацию. Расширительные щиты состоят из гайки, конуса и трубчатого экрана, которые собраны вместе как единое целое. Двухсекционный трубчатый экран в любой версии содержит гайку в форме клина на одном конце, полый конус в форме клина на другом конце и удерживается на месте двумя пружинными лентами. Расширение на обоих концах экрана распределяет закрепленную нагрузку по всей его длине

ТОП

Анкерные болты L-образной формы

Анкеры стеновые

Анкеры для полых стен (шурупы Молли, болты Молли)
Анкеры для полых стен, также называемые болтами молли или шурупами молли, обеспечивают дешевый и быстрый метод крепления тяжелых предметов к гипсокартону.Пользователь продевает винт или крючок с резьбой через анкер для полой стены, затем проталкивает его через стеновую панель в полое пространство в стене. Анкер вставляется в отверстие перед тем, как закручивать шуруп или прикреплять крюк.

Откидные крылья (болты с откидной головкой)
Откидные крылья – это облегченные анкеры, используемые с крепежными винтами в полых блоках или гипсокартонных плитах. Пользователь ввинчивает крепежный винт через отверстие в центре подпружиненных крыльев коленчатого рычага, который затем складывается для установки через предварительно просверленное отверстие.Пройдя через отверстие, створки снова открываются с другой стороны пустотелого блока или гипсокартона. С помощью машинного винта кулисные крылья часто называют коленчатыми болтами. Крепежный винт продается отдельно.

ТОП

Пластиковые анкеры

Винты по бетону
Шурупы по бетону в стиле Tapcon® забиваются в бетон, кирпич и блоки и служат в качестве анкеров. Эти винты для бетона вбивают резьбу в предварительно просверленное отверстие.

Винт для бетона имеет чередующуюся поднятую и опущенную резьбу с острыми насечками, обеспечивающими надежное сцепление и устойчивость. Покрытие из ксилана синего цвета (сравнимо с покрытием Stalgard) продлевает срок службы и облегчает вождение.

ТОП

Онлайн Магазин | Услуги | Мой Аккаунт | О крепежных изделиях | О Нас | Помощь покупателю
Сервис | Карта сайта | Контакт Нас | Корзина

© Крепежные детали 2021 на складе

Правильная техника сверления кирпича.

Немногие другие материалы могут обеспечить естественную теплоту кирпичной стены. Естественная текстура и цвета создают идеальный холст для больших декоративных элементов, таких как зеркала или уникальные настенные рисунки. Однако навешивание декоративных предметов на кирпич представляет собой уникальный набор проблем. В отличие от других строительных материалов, чтобы поднять эти предметы, нужно больше, чем молоток и гвоздь. Однако при небольшом планировании это можно сделать быстро и легко.

Прежде чем вы начнете свой проект, важно убедиться, что у вас есть подходящее оборудование.Легкая электрическая дрель не будет достаточно прочной, чтобы выдержать нагрузку при сверлении кирпичной кладки. Вместо этого купите более мощную дрель с ударным механизмом. Это позволяет сверлу разрушать кладку.

Вам также понадобится сверло по камню. Эти биты имеют более твердые режущие наконечники, изготовленные из более твердых материалов, чем их стандартные аналоги. Наконечники сверл по камню также имеют другую форму, больше похожую на стрелу, чем у других сверл. Вы также можете сказать, что используете сверло для каменной кладки, потому что его наконечник будет немного больше, чем остальная часть сверла.Также вам понадобятся отвертка, пластиковые анкеры и защитные очки.

Также важно учитывать, где в стене вы будете сверлить. При сверлении кирпичной стены есть два варианта: либо непосредственно в сам кирпич, либо в раствор между кирпичами. Мы рекомендуем сверлить раствор вместо кирпича по нескольким причинам. Сверление непосредственно в кирпиче сложнее, чем сверление в растворе, и есть риск повредить кирпич. Также легче отремонтировать раствор, если вы просверлите отверстие не в том месте или решите снять декоративный элемент.

Для начала используйте маркер, чтобы отметить на растворе точку, указывающую, где вам нужно просверлить. Это будет зависеть от объекта, который вы вешаете. Используя коронку, начните просверливать раствор. Иди медленно. Слишком быстрое сверление может привести к ненужной ошибке или вызвать перегрев сверла.

Просверлив отверстие, вставьте пластиковый анкер. Вы должны уметь задвигать их рукой или аккуратно постучать по ним молотком. После того, как ваш анкер будет на месте, снимите каменную насадку и замените ее на отвертку.Просверлите шуруп в анкер, как если бы вы его вставляли во внутреннюю стену, следя за тем, чтобы на нем оставалось достаточно шурупа, чтобы повесить объект.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
