Тонкости и особенности устройства дымохода в каркасном доме

Традиционно печи, камины и печи каминного типа оборудуют дымоходом, проведенным внутри дома. Внутренний дымоход удобнее смонтировать в углу и вывести наружу через стену либо крышу. В последнем случае монтаж системы отопления выполняют одновременно со строительством дома и обустройством кровли.

Если дом маленький и конструкцию негде разместить или расположение дверей наверху не оставляет возможности провести дымоход сквозь верхний этаж, устанавливают внешний (приставной) дымоход. Его выводят через стену и проводят вдоль фасада наверх, огибая свесы крыши.

Для наружных и внутренних схем расположения с выводом дымохода через крышу или через стену есть свои правила, на которые нужно ориентироваться при устройстве и выводе канала наружу.

На крыше

Лучшее место для вывода канала через скатную крышу – на расстоянии до 150 см от конька. При таком удалении не придется делать высокую трубу, а это уменьшит образование конденсата и ветровую нагрузку. Если же конструкцию решили отодвинуть от конька на 1,5-3 м, то ее верхний край располагают на одном уровне с коньком. Для очень широких скатов и расстоянии от конька свыше 300 см угол между верхом трубы и коньком не должен превышать 10°.

На плоских кровлях нужна труба высотой 0,5-1,0 м.

Если дом с теплой (жилой) мансардойM, трубу не ставят возле окон. Иначе дым будет задувать внутрь комнат.

Через стену

Печь или камин около стены позволяют провести канал сквозь стену. Из плюсов такого решения – экономия полезных метров, удобный монтаж, сохранность перекрытий кровли. Из минусов – дымоход придется утеплять, а в самой конструкции появится горизонтальный участок, что снизит тягу.

Конструктивно такие дымоходы включают наружную вертикальную трубу и горизонтальный дымоотвод между внешним каналом и отопительным оборудованием, врезанный в стену под прямым углом. В месте врезки делают отверстие, соответствующее размеру горизонтальной трубы, с запасом на утепление.

Сам дымоход может быть одноконтурным – такие системы намного дешевле, легче и компактнее. В идеале каркасному дому нужен двухконтурный дымоход – так называемая сэндвич-система. Грубо говоря, это две трубы разного диаметра (гильза, вложенная в кожух) с теплоизоляцией между ними.

Самое сложное место – проход и разделочный узел

В месте стыковки дымохода и стены, перекрытия, кровли будут нагревать деревянные конструкции. Через некоторое количество растопок древесина начнет обугливаться и, даже при обработке пропитками с антипиренами, может вспыхнуть. Причем тлеть она будет незаметно для хозяев – со стороны внешней стены или под чердаком.

Почему так случается:

  • Проход перекрытия или стены выполнили «голой» неизолированной трубой.
  • В проходном узле вместо качественной изоляции (минваты, керамзита) уложили, допустим, песок.
  • Разделку под трубу сделали без теплоизолирующего короба.

Это три основные ошибки всех слишком экономных погорельцев.

Итак, дымоходу в каркасном доме категорически нужен специальный разделочный короб. Проходки бывают самодельные и промышленные, а по размерам – гостовские и негостовские.

  • По ГОСТ – с проходным узлом 100х100 см (94х94 см). Соответственно в стене или перекрытии придется вырезать отверстие метр на метр, что сложно, так как в каркасном доме расстояние между балками перекрытия обычно менее 1,0 м. большой узел элементарно не получится вставить.
  • Не по ГОСТ. Обычные круглые (овальные) квадратные узлы 50х50 см (48х48 см). подходят для сэндвич-систем диаметром менее 200 мм.

Внимание! Для сэндвич-труб и всех каминных дымоходов размер проходки – строго по ГОСТ: 1,0х1,0 м.

Технически проходной узел дымохода устроен несложно, его можно сделать своими руками из листовой стали (оцинкованной, нержавеющей) с заполнением базальтом, керамзитом.

Напоминаем, проектирование и разводку отопления вы можете поручить нашим специалистам. Поможем выбрать и установим все элементы отопительной системы на любом виде топлива.

Устройство дымохода в каркасном доме

Поскольку каркасные дома, построенные по классической финской технологии, принято считать деревянными, к обустройству дымохода в них предъявляются особые требования. Связано это с тем, что трубу придётся прокладывать через каркасные конструкции, основой которых является горючие пиломатериалы. Как можно реализовать безопасный и эффективный дымоход в каркасном доме, вы узнаете из этой статьи.

Требования СП 31-105-2002

Главным документом, регламентирующим профессиональное строительство каркасных домов по финской технологии в нашей стране, уже много лет является СП 31-105-2002. В нём максимально подробно и доступно описаны все ключевые моменты, основные этапы, требования и рекомендации. В том числе, в данном своде правил есть информация и об устройстве дымохода. Правда, её там немного. Но зато имеется отсылка к СНиП, в котором эта тема рассмотрена максимально детально.

Что же касается требований, которые можно найти в СП 31-105-2002, то оно там, собственно, только одно. А именно, указано, что минимальное расстояние между дымоходом и горючими конструкциями каркасного дома (стойками силового каркаса, обшивкой из пиломатериалов) должно быть не менее 50 мм. Причём это требование распространяется на все дымоходы независимо от материала, из которого они изготовлены. То есть, для металлический, бетонных и кирпичных.

Конфигурации дымохода в каркасном доме

В каркасных жилых домах разрешается обустройство дымохода одного из двух типов:

  1. Наружный.
  2. Внутренний.

Рассмотрим вкратце, что они собой представляют и чем отличаются.

Наружный дымоход

Наружный дымоход представляет собой трубу, которая выводится горизонтально на улицу через ближайшую наружную стену, затем поворачивает на 90 градусов вверх. Наружная часть трубы возвышается над коньком крыши, как минимум, на 50 см. Такой вариант дымохода является оптимальным при обустройстве газовых и дровяных котлов отопления.

Преимущества наружного дымохода:

  • прокладывать придётся только через одну каркасную конструкцию;
  • не портится интерьер;
  • не усложняется обустройство мансарды при наличии её в проекте;
  • снижается опасность возникновения пожара;
  • не нарушается целостность кровли.

Есть и недостатки. Среди них стоит отметить необходимость в утеплении наружной части трубы, а также потери тепла. Последний недостаток, к слову, не очень значимый в случае использования современных отопительных котлов, КПД которых достигает 100% (а у конденсационных и вовсе 110%, хоть и условно). Ещё следует отметить, что из-за наличия горизонтального участка ухудшается общая вытяжная способность дымохода, что не очень хорошо для твердотопливных котлов атмосферного типа.

Внутренний дымоход

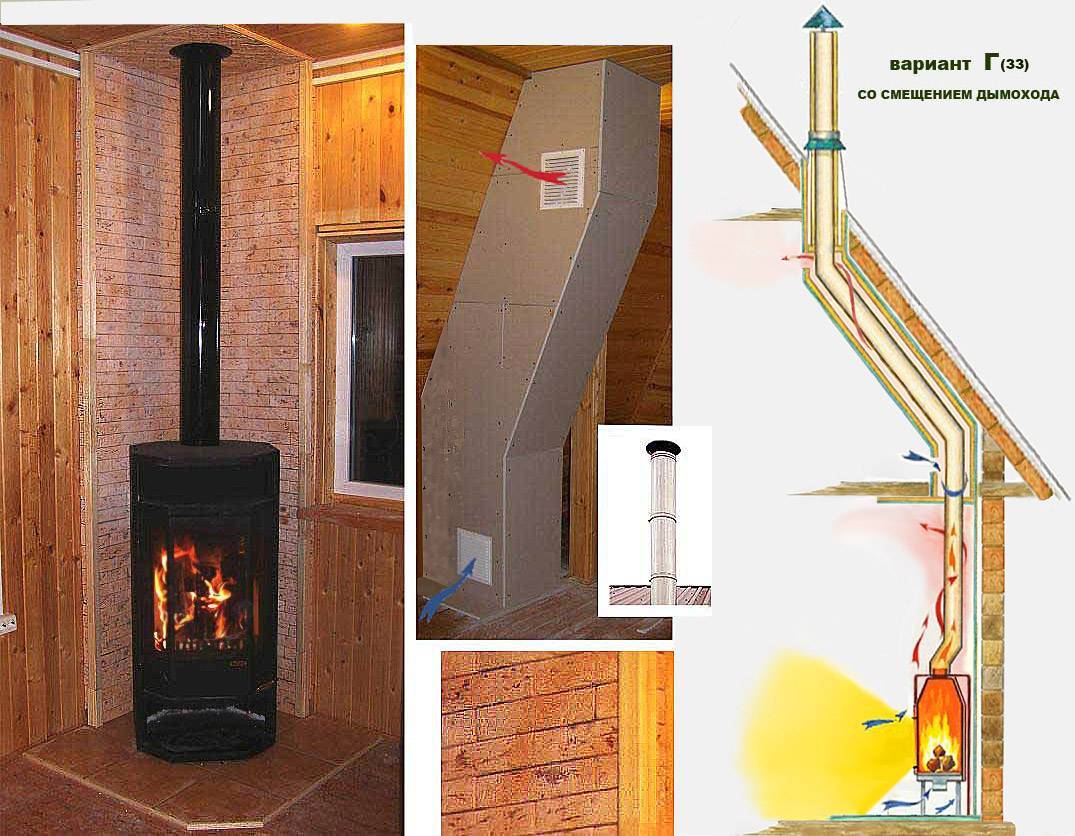

Внутренний дымоход представляет собой трубу, которая проходит вертикально через потолочное перекрытие и крышу, возвышаясь над коньком, минимум, на 50 см. Главным преимуществом такого варианта является энергосбережение. Также стоит отметить отсутствие горизонтальных участков, из-за которых ухудшается тяга.

Недостаток у внутреннего дымохода всего один — его необходимо прокладывать через перекрытие и кровлю, соблюдая, при этом, требования противопожарной безопасности.

Материал дымохода

Для обустройства дымохода в каркасном доме можно применять следующие материалы:

  • оцинкованная сталь;
  • кирпич;
  • керамика.

Наиболее практичным вариантом считаются готовые элементы, собранные по принципу «труба в трубе». Секция такого дымохода состоит из двух труб разного диаметра, пространство между которыми заполнено негорючим теплоизолятором.

Итоги

При обустройстве дымохода в каркасном доме необходимо следовать предписаниям СП 31-105-2002 и требованиям, изложенным в строительных нормах, на которые есть ссылки в данном своде правил. Ключевыми являются такие моменты, как расстояние от дымохода до горючих конструкций, используемые материалы, конфигурация трубы и её диаметр.
