Как сделать дымоход в бане через стену своими руками

Устройство стен timas

Любая баня подразумевает наличие внутри помещения печки, которая топится твердым топливом. Без печи баня просто теряет смысл, а заменить твердотопливную печь на другой вариант, значит потерять всю прелесть русской бани.

Любая твердотопливная печь нуждается в выводе продуктов горения, поэтому еще на этапе строительства следует обустраивать качественный отвод  дыма из помещения бани. Если на этапе строительства этого не было сделано, то все можно поправить и в уже готовой конструкции. Чтобы разобраться в том, как сделать дымоход в бане через стену своими руками следует отнестись внимательно к представленному материалу.

Выбор материалов для работы

Для того чтобы устроить качественный дымоход потребуется некоторое количество строительных материалов, к выбору которых надо подходить с четким расчетом и вниманием.

Следует привести некоторые характеристики материалов для создания конструкции:

  • Эти материалы должны быть жаропрочными и не подвергаться деформации под воздействием тепла.
  • Материал для дымохода не должен выделять вредные вещества при нагревании, так как ядовитые вещества не вывести с помощью вентиляции.
  • Для дымохода следует подбирать долговечный материал, который не разрушается от частых перепадов температур.
Выбор материалов для создания дымохода

Теперь следует перейти к самим материалам, которые могут быть использованы для создания дымохода в бане через стену своими руками:

  • Металл – нержавеющая сталь, черная сталь, оцинкованная сталь.
  • Керамика.
  • Кирпич огнеупорный или просто качественный.

Это основные материалы, которые могут использоваться для работы  и у каждого хозяина есть возможность выбирать самостоятельно. Традиционно хозяева бани ориентируются на стоимость материалов при их выборе, но дымоходная система  требует не очень большого количества материала, поэтому можно сильно не экономить.

Лучше выбирать качественный материал, так от устройства системы будет зависеть качество эксплуатации бани.





Разновидности материалов для дымохода

Выбор основных показателей

Конфигурация. На первоначальном этапе создания дымохода следует определиться с конфигурацией самого дымохода. Тут может быть множество разных вариантов, но как показывает практика лучше выбирать наиболее простые конфигурации. Дело в том, что когда система вывода дыма имеет множество переходов и сложных моментов конфигурации это служит дополнительной возможностью для скапливания сажи и гари. Со временем в таких сложных местах скопление отходов настолько увеличивается, что вывод дыма из бани может полностью забиться и его придется демонтировать, чтобы прочистить.  Оптимальным дымоходом через стену специалисты считают простую круглую форму с одним-двумя коленами.

Конфигурации дымоходов в бане своими руками

Размерные показатели. Ширина или диаметр устройства рассчитывается в зависимости от следующих показателей:

  • Мощность печки, установленной в бане, то есть чем более мощная печка работает внутри бани, тем шире должен быть дымоход.
  • Количество сложных моментов конструкции, то есть чем больше переходов и изгибов имеет дымоход, тем более широким должен быть его проход.

Особенности конструкции. Чем более сложная конструкция  создается, тем больше внимания она требует. Дело в том, что воздушные потоки при нагревании всегда направляются вверх, поэтому переходы или коленца дымохода должны иметь протяженность не более одного метра. Горизонтальные части вывода должны быть наиболее короткими, так как в них может скапливаться горячий воздух, что воспрепятствует отводу отработанных продуктов горения. Кроме того, конструкция  должна непременно расширяться к концу иначе в дымоходе будет образовываться конденсат.

Результат плохой герметизации и не соблюдение противопожарных мер

Герметичность и изоляция. При создании дымохода своими руками большое внимание надо уделять качественной герметизации всей  конструкции. По всей длине выхода дыма не должно быть шероховатостей или нарушения целостности внутренней поверхности дымохода. Если в конструкции будут зазоры или прорехи поверхности, то это приведет к некачественному отводу продуктов горения, а значит, эксплуатация бани будет некачественной.

Заключительный этап. На последнем этапе создания системы следует тщательно позаботиться о том, что во внешнее отверстие конструкции ни в коем случае не попадал мусор или другие предметы. Для этого на конце дымохода должна быть обустроена металлическая заслонка конусной формы. Она должна быть закреплена на конструкции с помощью специальных креплений и не прилегать к выходу из трубы. Заслонка должна быть конусной, что бы на ней не скапливались осадки, что продлит срок ее качественной службы.

Заключительный этап монтажа дымохода

Нюансы

Существуют некоторые интересные моменты при создании дымохода через стену в бане, и они направлены на повышение КПД работы печки. То есть, чтобы улучшить качество работы печки в бани и существенно сократить расходы топлива следует качественно утеплить дымоход. В этом случае горячий воздух будет сохранять свое тепло, и отдавать его помещению бани, что позволит значительно сократить расход топливных материалов. Для того, чтобы утеплить систему можно монтировать вокруг всей конструкции устраивается специальная металлическая сетка, в которую закладываются камни. Эти плотно уложенные камни  буд ут нагреваться и задерживать тепло.

Кроме того, в местах прохождения трубы дымохода через части конструкции бани. В этих местах должны соблюдаться особые меры противопожарной безопасности, чтобы не потерять любимую баню. Также необходимо избегать попадания перемычек конструкции на эти места. Если пренебрегать этими рекомендациями, то конструкция дымоходы быстро потеряет свою целостность и долговечность.

Утепление дымохода

Виды конструкций

Существует два вида дымоходов через стену в бане:

Дымоход насадного типа. Этот вариант конструкции размещают непосредственно над печкой в помещении бани, он насаживает прямо на тот патрубок, который выходит из конструкции печки. Этот вариант, как правило, имеет простую ровную форму, она обеспечивает более эффективную тягу и не позволяет саже оседать на поверхности.

Дымоход насадного типа

Дымоход приставного типа. Такой вариант конструкции монтируется непосредственно к котлу и выводится на улицу через стену, после вывода конструкция располагается вдоль стены бани и поднимается немного выше уровня крыши. Хотя этот вид конструкции считается наиболее безопасным, тем не менее, он же считается менее эффективным. В этой конструкции подразумеваются сложные переходы, которые значительно ухудшают тягу. Кроме того, сам дымоход проходит по внешней стороне здания, и все тепло отдает улице, а не внутреннему пространству бани.

Дымоход приставного типа

Монтаж дымохода

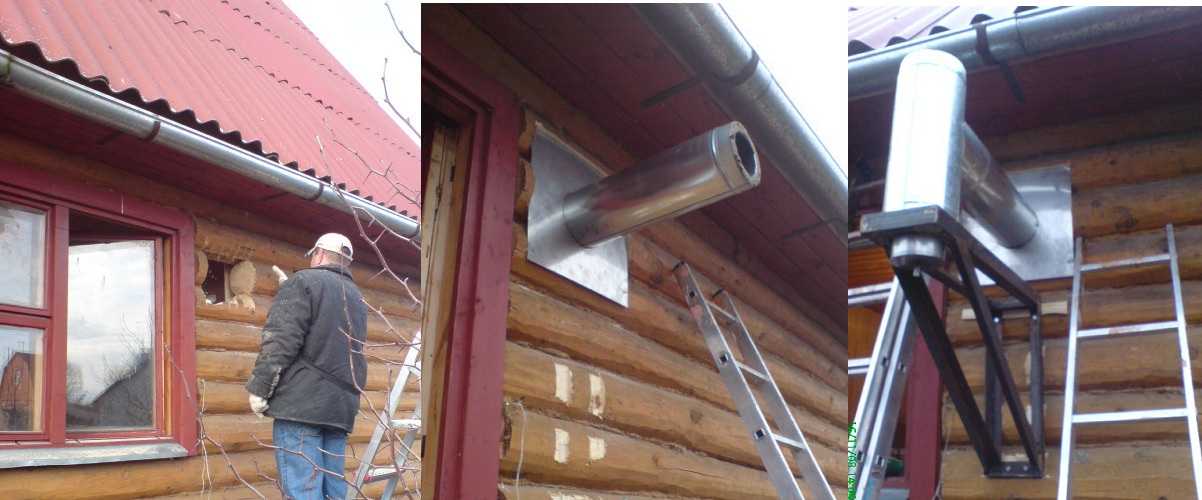

  • Начинать монтаж следует с создания подходящих отверстий в стене бани, они должны иметь размеры соответствующие выбранной конфигурации дымохода. Прорезать отверстия следует с некоторым запасом, чтобы треба спокойно проходила туда.
Создание отверстий для дымохода
  • После этого монтируется та часть конструкции, которая соединяется с печкой бани или котлом. При этом монтаже надо проявлять большую аккуратность и следить, чтобы на местах соединений не было зазоров, и конструкция получилась полностью герметичной.
  • Теперь на полученное соединение насаживается следующая часть конструкции, она может быть заключительной. Но если дымоход будет создаваться из нескольких частей, то их должно быть не более 3-4 и моменты их соединение должны быть качественными.
  • После того, как все части будут монтированы, надо тщательно законопатить места их прохождения сквозь стены. Конопатить можно глиной или специальной паклей. Если для этих целей выбирается герметик или другой современный материал, то он непременно должен быть жаропрочный.
  • На заключительном этапе монтируется верхняя заслонка конусной формы и проверяется качество тяги дымохода бани.
Готовый дамоход через стену

Социальные комментарии Cackle

Все для бани и сауны: печи, мебель, аксессуары для бань и саун, а также косметика, веники и многое другое

Adblock
detector

Дымоход в бане своими руками, установка через потолок и стену

По мнению подавляющего большинства любителей банных традиций русская парная, как и финская сауна, должна топиться дровами. Для этой цели в помещении парной устанавливается печь, а продукты горения отводятся наружу. Вопрос заключается в том, чтобы правильно смонтировать такой дымоход в бане, что обеспечит хорошую тягу и прослужит долго, а главное, — безопасно. Данная статья позволит вам ознакомиться с существующими видами дымоходных труб и способами их монтажа.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

  • труба из нержавеющей стали или обычного черного металла с толстыми стенками;
  • двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
  • традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Для справки. Обычные металлические трубы на стальные банные печи обычно ставят хозяева, которые все любят делать своими руками и максимально экономить на материалах.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

Примечание. Если сама печь – кирпичная, то и труба для продуктов сгорания делается такой же, в остальных случаях ставятся металлические газоходы.

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом. При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

  • перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
  • горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
  • одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
  • на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
  • вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Современный правильный дымоход из кирпича имеет внутри вставку из нержавеющей стали или керамических элементов. Это нужно во избежание разрушения стенок от воздействия конденсата, что из-за неравномерности работы источника тепла замерзает в порах кирпича, выкрашивая его кусками.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Важно. Никакой сборки «по дыму», то есть вставки секций одна в другую наоборот, не допускается.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Совет. Вместо сложного узла прохода можно применить бак для воды самоварного типа, встраиваемый в перекрытие и выполняющий сразу 2 функции. Подобные удачные решения предлагают многие производители печей, детали показаны на чертеже:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Заключение

Как сделать дымоход для бани через стену

Содержание

  • 1 Основные показатели
  • 2 Виды конструкций
  • 3 Монтаж дымохода

Ни один частный дом или баня не обходятся без системы отведения отработавших газов. Любая баня не может обойтись без печки. При проектировании бани обязательно следует обратить особое внимание на хорошее отведение дыма. Бывают случаи, когда труба для отвода продуктов сгорания не была построена, в таком случае ее можно вывести через стену.

Строительство системы для отведения отработавших газов имеет определенные достоинства: она занимает мало места внутри помещения, а также простота в монтаже. Недостатки: при установке используются материалы для утепления, большая часть тепла уходит на обогрев улицы.


Рассмотрим несколько характеристик, которыми должен обладать материал для качественного дымохода:

  • жаропрочный материал, не подверженный деформации, при воздействии тепла;
  • при нагревании материал, из которого делаем трубу, не должен выделять ядовитых веществ;
  • долговечность материала один из важных критериев.

Материалы, из которых в бане можно собирать трубу, проходящую через стену: нержавеющая сталь, черная сталь, оцинковка, керамика и огнеупорный кирпич. Следует выбирать только качественный материал.

Основные показатели

Конфигурация. Перед созданием дымохода нужно определиться с его конфигурацией. Практика показала, что самый лучший вариант для бани — простая конфигурация. Дымоход со сложными формами и переходами скапливает внутри себя много гари и сажи, что впоследствии препятствует выводу продуктов горения. Тогда для чистки требуется уже демонтировать его части. Самый лучший вариант это простая круглая форма.

Размеры рассчитываются из следующих показателей:

  • мощность печки, чем мощнее печь, тем шире дымоход;
  • при большом количестве изгибов и переходов, проход будет шире.

Особенности конструкции. Воздушные потоки при нагреве поднимаются вверх, поэтому переходы трубы нужно сделать в длину не больше 1 метра. Горизонтальные части небольшие, для беспрепятственного отвода продуктов горения. В окончании необходимо расширение, во избежание образования некоторого количества воды.

Заключительный этап. На последнем этапе необходимо сделать защитное ограждение для трубы, чтобы внутрь не попадал мусор. На конце делают конусообразной формы заслонку. Она крепится на специальных кронштейнах. Плотно к трубе не прилегает. Конусная форма заслонки обусловлена тем, что не дает накапливаться осадкам.

При прохождении дымохода через стену в бане требуется качественное утепление. Теплый воздух будет надолго задерживаться внутри помещения, что значительно сократит расходы на топливо. Места, где проходит труба через стену бани нужно особо соблюдать меры пожарной безопасности. Нужно избегать стыковых перемычек в этой части стены. При соблюдении данных правил дымоход прослужит долго.

Виды конструкций

Дымоход насадного типа находится внутри бани над самой печкой, надевается на трубу, выходящую из самой печки. Конструкция простая, эффективность тяги высокая.

Дымоход приставного типа – он монтируется прямо к котлу и проходит насквозь, данная конструкция расположена по длине стены бани и идет вверх выше уровня крыши. Данная конструкция имеет много переходов, что снижает эффективность тяги. При таком расположении тепло все отдается на улицу.

Монтаж дымохода

  • В стене бани подготавливают отверстия, соответствующие диаметру выбранной конфигурации дымохода. Диаметр отверстий нужно делать с запасом.
  • Там, где прокладываются трубы через стену, при монтаже должны отсутствовать стыки.
  • Далее собирается дымоход, который присоединяют к печи бани или котла. Труба через стену проходит под углом 90 градусов. Следим за зазорами и герметичностью конструкции.
  • Теперь соединяем следующую часть. Она устанавливается строго перпендикулярно предыдущей трубе. Сверху к ней необходимо прикрепить основной массив. Он должен состоять не более чем из 3-4 частей, все соединительные швы выполнены качественно.
  • В место, где труба проходит через стену, требуется проложить теплоизоляционные материалы.
  • После того как вся конструкция будет построена, все места прохождения через стену следует законопатить. Использовать нужно только жаропрочные герметики. Возможно использование защитных кожухов в местах выхода-входа из стены.
  • Стыки фиксируются хомутами.
  • Заключительный этап — сборка верхней заслонки конусообразной формы и проверка тяги.
  • От стены бани трубу защищают базальтовыми волокнами.

В статье мы постарались рассмотреть основные моменты при устройстве системы отведения отработавших газов. Такую конструкцию можно сделать своими руками купив все необходимые составляющие и материалы.
