Футляры защитные для газопроводов

С 2007 года мы разработали, изготавливаем и поставляем разъемные стеклопластиковые защитные футляры нашим Заказчикам.

На 1 января 2020 года более 3300 защитных футляров САФИТ установлены на газопроводах России, Белоруссии и Казахстана, что подтверждает их надежность и высокое качество!

Футляры изготавливаются по ТУ 22.21.10-010-71653326-2017 (полностью идентичному ТУ 2296-010-71653326-2011).

Делаем футляры любой конфигурации и длины (кратно 0,1 метра) согласно проекту Заказчика!

Группа компаний САФИТ является патентообладателем на производство защитных композитных футляров для трубопроводов, нефте- и газопроводов, кабельных и оптоволоконных линий.

Защитный футляр газовой трубы (ЗФГТ) предназначен для защиты трубопроводов, нефте- и газопроводов и кабельных линий от внешних нагрузок и механических повреждений в местах пересечения с подземными сооружениями, а так же для возможного обнаружения и отвода газа в случае повреждения газопровода в пределах защитного футляра.

Материал футляра – стеклопластик. Футляры САФИТ выпускаются двух типов. Первый – стандарт, представляющий собой разъемный вдоль оси моноблок с двумя горловинами под определенный диаметр трубы. Второй – разъемный вдоль оси составной секционный футляр любой согласованной Заказчиком длины. Секции футляров, в этом случае, стыкуются друг к другу при помощи фланцевого соединения.

Все защитные футляры проходят полный цикл испытаний на прочность и герметичность и обладает 4-х кратным запасом прочности.

Футляры изготавливаются по ТУ 22.21.10-010-71653326-2017 (полностью идентичному ТУ 2296-010-71653326-2011), в соответствии с требованиями СП 62.13330.2011* Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002, прошли сертификацию «ГАЗСЕРТ» и экспертизу промышленной безопасности Федеральной службы по Экологическому, Технологическому и Атомному надзору.

Узнайте цену защитного футляра для трубопровода по Вашим индивидуальным параметрам!

Рассчитать сейчас

Сравнительная таблица преимуществ футляра защитного стеклопластикового САФИТ относительно металлического

Параметры	Футляр стеклопластиковый САФИТ	Футляр металлический
Комплект поставки	“под ключ” – со 100% предпродажной готовностью к монтажу на объекте без дополнительных тех. мероприятий	набор материалов – с последующим техпроцессом по изготовлению футляра на объекте с привлечением сложного технического оборудования
Монтаж	болтовое соединение	резка, сварка, нанесение хим. защиты, сборка
Среднее время монтажа	2 часа	8 часов
Сварка в процессе монтажа	не требуется	требуется
Квалификация сборщиков	средняя	высокая
Вес изделия	малый, в 5 раз легче стали	значительный
Химическая стойкость	высокая	низкая
Коррозионная стойкость	высокая	низкая
Теплопроводность	низкая	высокая
Электропроводность	нет	высокая
Применение электро- и химической защиты и изоляции	не требуется	требуется
Срок эксплуатации	более 40 лет	до 15 лет

Варианты изготовления защитных футляров ЗФГТ и ФТ

Защитный футляр секционный
на торцевых фланцах

Предназначен для установки на действующие и вновь прокладываемые подземные инженерные системы.

Исполняется в двух моделях:

• ЗФГТ – для подземных газопроводов, верхний кожух футляра оснащен штуцером из нержавеющей стали диаметром 32 мм, с дюймовой наружной резьбой для подсоединения трубки контроля утечки газа. Наличие штуцера в конструкции футляра дает возможность обнаружения и отвода газа в случае повреждения газопровода.
• ФТ – предназначен для защиты подземных коммуникаций: водопроводов, канализации и кабельных сетей.

Состоит из секций различной длины – от 1000 до 5500 мм, угловых элементов и концевых секций, что позволяет изготавливать защитный футляр любой конфигурации по требуемым характеристикам заказчика.

Фланцевые соединения фиксируются болтами из нержавеющей стали, между фланцами прокладывается уплотнитель.

Минимальная длинна футляра 1000 мм.

D футляра (внутренний), мм	от 159 до 1624
Толщина стенки, мм	от 5 до 16, может быть увеличена по желанию заказчика
Соединение	фланцевое (болт, шайба, гайка)
Комплектация	кожухи верхний и нижний, центраторы, уплотнитель, крепежные элементы, штуцер

Дополнительная комплектация

Купить ковер газовый можно в комплекте с защитным футляром или отдельно.

Узнать больше

Композитные отводы для секционного футляра

На изогнутых трубо- и газопроводах применяется защитный футляр оснащённый стеклопластиковыми отводами.

Способ изготовления отводов и переходных элементов соответствует стандартной технологии производства композитных футляров.

По техническому заданию заказчика отводы и переходные футляры могут быть выполнены в различных конфигурациях.

Угол отвода, град	от 20 до 90
D базового отвода (внутренний), мм	426, 530
D переходного футляра, мм	от 150 до 350
Соединение	фланцевое (болт, шайба, гайка)
Толщина стенки, мм	7-8
Комплектация	аналогично футлярам

Сертификаты и техническая документация

Сертификат соответствия ГАЗСЕРТ

Сертификат соответствия на модель «ФТ»

Разрешение на применение устройств в Республике Казахстан

Разрешение Ростехнадзора

Письмо сертификационного центра

Экспертиза промышленной безопасности

---

• Технические условия (ТУ 22. 21. 10-010-71653326-2017). Футляры защитные для подземных стальных и полиэтиленовых газопроводных труб;
• Технические условия (ТУ 22.21. 10-012-71653326-2017). Футляры защитные для подземных инженерных коммуникаций;
• Инструкция по монтажу;
• Руководство по эксплуатации.

---

Предоставление документации возможно по запросу
в технический отдел

Отправить запрос

---

Типоразмеры и диаметры защитных футляров ЗФГТ, ФТ

Маркировка футляров защитных САФИТ: ЗФГТ-ХХХХ «Защитный Футляр Газовой Трубы с условным типоразмером ХХХХ» (например ЗФГТ-300, 300 – условный типоразмер футляра, обозначающий его однозначное сопряжение с диаметром защищаемого отрезка трубопровода). Аналогичная маркировка применяется на футлярах марки ФТ: ФТ-ХХХХ. Маркировка нанесена по центру на верхнем кожухе футляра.

Длина и конфигурация сборного футляра защитного может быть любой и выполняется в соответствии с проектом Заказчика с шагом длины, равным 0,1 метра.

В таблице приведены значения основных характеристик защитных футляров ЗФГТ и ФТ.

Типоразмер футляра ЗФГТ-ХХХХ и ФТ-ХХХХ	Диаметр трубы с изоляцией Dт, мм	Диаметр футляра Dф в рабочей области, мм	Вес футляра, кг/метр
ЗФГТ-150 / ФТ-150	50 – 80	159	11
ЗФГТ-200 / ФТ-200	89 – 123	219	12,5
ЗФГТ-250 / ФТ-250	125 – 174	273	14,5
ЗФГТ-300 / ФТ-300	180 – 237	325	16,1
ЗФГТ-350 / ФТ-350	250 – 291	377	17,6
ЗФГТ-400 / ФТ-400	300 – 335	426	19,5
ЗФГТ-500 / ФТ-500	343 – 435	530	23,8
ЗФГТ-600 / ФТ-600	450 – 560	720	63,2
ЗФГТ-1000 / ФТ-1000	630 – 820	1024	92,3
ЗФГТ-1200 / ФТ-1200	842 – 930 – 1048	1220	100
ЗФГТ-1500 / ФТ-1500	1175 – 1256	1424	129
ЗФГТ-1700 / ФТ-1700	1420	1624	138

Варианты установки защитных футляров для газопровода при пересечении инженерных коммуникаций

Расположение защитного чехла под автомагистралью

СНиП 42-01-2002 “Газораспределительные системы”

п. 5.2.1 В местах, где предусматривается движение транспорта и сельскохозяйственных машин, прокладка газопроводов осуществляется на глубине не менее 0,8 м до верха газопровода или футляра.
п.5.5.2 Прокладку подземного газопровода в местах пересечений с автомобильными дорогами I-IV категорий, а также магистральными улицами общегородского значения, следует производить в футлярах. В других случаях вопрос о необходимости устройства футляров решается проектной организацией.

Защитный кожух под трамвайными путями

СП 42-101-2003 “Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб”

п.4.53 Футляры для газопроводов следует предусматривать для защиты газопровода от внешних нагрузок, от повреждений в местах пересечения с подземными сооружениями и коммуникациями, а также для возможности ремонта и замены, обнаружения и отвода газа в случае утечки. При этом в местах пересечения газопровода с каналами тепловых сетей, а также на переходах через железные дороги общей сети, рекомендуется предусматривать футляры.

Защита газопровода под железной дорогой

СНиП 32-01-95 “Железные дороги колеи 1520 мм”

п.8.12 При подземной прокладке в месте пересечения трубопроводы заключают в защитную трубу (канал, тоннель), концы которых на пересечениях с трубопроводами, транспортирующими взрыво- и огнеопасные продукты (нефть, газ и т.п.), располагаются с каждой стороны не менее чем в 50 м от подошвы откоса насыпи или бровки откоса выемки, а при наличии водоотводных сооружений – от крайнего; на пересечениях с водопроводами, линиями канализации, тепловыми сетями – не менее 10 м.

Монтаж защитного футляра на трубу газопровода

Защитный футляр для газопровода собирается из двух стеклопластиковых кожухов – нижнего и верхнего, стянутых между собой болтами из нержавеющей стали с применением резинового уплотнителя. Внутри защитного футляра на трубу газопровода устанавливаются стеклопластиковые центраторы с шагом 980 мм. На расстоянии 500 мм от торца в верхней части заформован стальной штуцер D=32мм с дюймовой наружной резьбой для подсоединения трубки контроля утечки газа.

Что-то пошло не так… Скачайте видео

Испытания футляров на механическую прочность и герметичность

Прочность. Опытный образец нагружается через стальные ложементы вертикальной нагрузкой 5.8, 8.7, 11.6 тс. На каждом этапе выполняется визуальный контроль поверхности на наличие повреждений. При нагружении фиксируют величину нагрузки в момент контакта футляра защитного с центраторами.

Внешний вид и комплектовка защитных футляров для газопроводов и трубопроводов

В комплект поставки входит: болты из нержавеющей стали, центраторы разборные, уплотнители резиновые.

Фото и видео вариантов сборки и монтажа футляров защитных ЗФГТ

Видео сборки футляра защитного разъемного ЗФГТ

Контрольная сборка в цехе футляра ЗФГТ-НР

Контрольная зачековка в цехе футляра ЗФГТ-НР

Москва

4 фото

Тула

3 фото



При сборке для удобства рекомендуем использовать струбцины. Затяжка болтов производится равномерно от центра к концам футляра.

Еще больше информации смотрите на нашем сайте gazcase.ru »

Перенос газовой трубы – что нужно знать и как сделать

Автор Монтажник На чтение 15 мин Просмотров 24.3к. Обновлено 08.12.2020

При прокладке газопроводной магистрали внутри помещений квартир и индивидуальных домов используют трубопровод из стали, обычно проходящий по поверхности стен. Иногда собственник сталкивается с неудобствами при размещении мебели, оборудования, перепланировках, связанными с прохождением трубопровода — в этом случае становится актуальным перенос газовой трубы.

Задачу переноса газопроводящих труб не так просто осуществить своими силами — в подавляющем большинстве случаев при монтаже стального трубопровода применяется сварное соединение. Также в связи с повышенной опасностью использования газа в жилых многоквартирных домах понадобятся разрешительные документы на перенос участка магистрали с последующим проведением необходимых работ специальными службами.

Рис. 1 Варианты размещения перенесенных газоподающих труб

Содержание

1. Основные причины переноса
2. Нормативные акты и требования
3. Газоснабжение жилых зданий
4. Согласование и документы на перенос газовой трубы
5. Перенос газовой трубы — основные этапы

Основные причины переноса

Размещение газового трубопровода в многоквартирных и индивидуальных домах предусматривают на этапе проектирования, выбирая для этого оптимальный вариант. Обычно газопроводный стояк проходит недалеко от окон с таким расчетом, чтобы обеспечить проветривание зоны рядом с газовой плитой. В то же время газовый отвод не должен располагаться на слишком большом удалении от водопровода — это приведет к неудобствам при установке кухонного гарнитура.

В основном необходимость перенести газовую трубу на кухне связана с техническими требованиями, изложенными в нормативных актах, главное из них — запорный кран не должен располагаться на расстоянии более 1500 мм от газопотребляющих приборов.

Из приведенной нормы следует, что гибкую подводку большей длины использовать запрещено и при превышении нормированного расстояния между отсекающим краном и газопотребляющей установкой его придется компенсировать удлинением стальной трубы.

Если собственнику необходимо перенести газовую трубу, чаще всего он делает это по следующим причинам:

• Установка нового взамен старого или дополнительного оборудования. Если в помещении устанавливается водонагревательная колонка (к примеру, в ванной комнате квартиры), для подачи газа придется протягивать трубу из кухни в другую комнату. Аналогичная ситуация может возникнуть и в индивидуальном коттедже при размещении новых или дополнительных приборов: газовых котла, варочных плит, колонок.
• Одна из распространенных причин переноса связана с нормативными требованиями, к примеру, если у потребителя ранее была установлена плита с одним входом, то при размещении отдельных варочной панели и духового шкафа каждому прибору понадобится своя подводка. Чтобы обеспечить два входа, придется менять конфигурацию трубы с врезанием подсоединительных фитингов и выполнением операций, равнозначных переносу.

Рис. 2 Способы подключения газопотребляющего оборудования

• Перепланировка. Газовую плиту переносят, если по каким-либо причинам меняют план кухни, сносят или достраивают перегородки, увеличивают кухонную площадь за счет присоединения к ней балкона или лоджии. При реализации последнего варианта плиту иногда выносят на утепленный балкон, подводя к ней трубопровод (вариант не слишком приемлемый с точки зрения законности и норм безопасности).
• Перенос плиты. Иногда решения проектировщиков по размещению газопровода не всегда совпадают с видением собственников обустройства кухонного пространства, к примеру, они задумали сделать зону готовки посередине большой кухни. В этом случае газопроводные трубы приходится переносить или прятать для обеспечения удобной эстетичной подводки газа к варочной панели.
• Приобретение кухонного гарнитура со встроенным газовым оборудованием. Газопроводный стояк во всех городских квартирах рассчитан на подключение одной плиты в определенном месте, если хозяева приобретают встроенные в кухонную мебель приборы для готовки, с большой вероятностью стандартное положение отвода стояка к ним не подойдет — его придется переносить.
• Для повышения эстетичности внешнего вида. Газопроводные трубы из низкоуглеродистой стали, окрашенные светлой краской, которая со временем становится желтой, портят вид многих современных кухонь, где хозяева хотят добиться высокой декоративности. Если не удается спрятать газопровод в верхних шкафах кухонного гарнитура, рассматривают один из редких вариантов помещения труб в штробы (каналы) стен под легкосъемные декоративные панели.
• Смена месторасположения газового счетчика. Газовый счетчик — довольно объемный прибор, занимающий немало места на стене. Если он создает неудобства или слишком явно нарушает эстетичный внешний вид кухни, не представляется возможным поместить прибор в кухонном навесном шкафчике, рассматривают варианты его переноса в иное место (обычно вниз) вместе с трубной подводкой.

Рис. 3 Напорные характеристики газопроводов разного назначения по СНиП 2.04.08-87

Статья по теме:

Как спрятать газовую трубу на кухне – различные законные варианты. Возможно, что после переноса газовой трубы, вы захотите ее спрятать или как-то обыграть в интерьере, в этом случае, рекомендуем почитать отдельную статью про различные варианты декорирования газовой трубы.

Нормативные акты и требования

При проектировании внутренних газопроводов зданий, размещении в них газопотребляющих агрегатов, руководствуются СНиП 2.04.08-87, его главные положения относительно правил укладки труб внутри помещений (раздел 6) приведены ниже:

1. Газопроводы внутри зданий положено прокладывать из стальных труб, прошедших госрегистрацию и удовлетворяющих требованиям госстандартов и техусловий.
2. Для подсоединения к газовой магистральной линии передвижных или переносных агрегатов, оборудования и горелок, автоматических, контрольно-измерительных приборов (КИП), рекомендуется применение обычных или усиленных тканевым кордом рукавов из резины (каучука). Подводка должна обладать устойчивостью к химическому составу газа, напору в системе, влажности и температурным параметрам внешней среды.
3. Канал с уложенным газопроводом не следует перекрещивать с иными коммуникациями. Если нельзя избежать пересечения, монтируют уплотнители-перемычки и прокладывают магистраль в стальных трубных гильзах, выведенных по обе стороны перемычек на 300 мм.
4. Основной метод стыковки стальных труб — сварка. Соединения на резьбе и фланцах разрешены в точках подсоединения отсечных вентилей, арматуры и приборов, КИП и регулирующей аппаратуры, иного оборудования.
5. Газопроводы наружной и канальной укладки следует покрывать влагостойкими красками.
6. Основной метод подсоединения газопотребляющих и горелочных агрегатов к линии — жесткое трубное. Если производится подключение приборов посредством резиновых или с матерчатым кордом шлангов, они не должны иметь стыков.
7. Разъемный монтаж газопровода проводят в зонах, удобных для внешнего осмотра, проведения профилактических и ремонтных операций.
8. Прокладывание газопроводной линии в зданиях обычно проводят открытым способом. Допустима скрытая прокладка в штробах стен под съемными щитами с вентотверстиями, исключением являются объекты жилого и общественного предназначения.

   Рис. 4 Нормы газопотребления и расхода тепла по СНиП 2.04.08-87
9. Запрещено прокладывать газопроводы через канальную, шахтную, камерную вентиляцию, мусоросборные кабины и шахты дымоходов, в зонах, где трубопровод подвергается коррозии, действию химически агрессивных сред и обмыванию высокотемпературными продуктами горения топлива.
10. Отсекающие газоподачу вентили рекомендуется ставить:
    — на вводном участке газопровода внутрь помещения;
    — на отводах от общего стояка к каждому подключаемому агрегату;
    — перед комфорками и элементами запальников;
    — в местах подсоединения линий продувки к газопроводу.
11. Не допустим монтаж арматуры на трубопроводах, уложенных в стеновых или половых канальных проходах.
12. Счетчики для учета газопотребления рекомендуется ставить в газифицируемых или иных помещениях с огневой стойкостью не ниже II группы при наличии вентилирования.
13. Допустим монтаж на единой газопроводной линии не менее двух параллельно размещенных счетчиков.
14. Газовые стояки недопустимо прокладывать в комнатах для проживания и санузлах.
15. Протяжка газопроводных линий в частных домах должна проводиться по нежилым комнатам. При невозможности иного способа прокладки допустима транзитная протяжка трубопровода по жилым комнатам без резьбовых стыков и арматурных элементов.
16. При подводке к газопотребительным приборам (плитам и духовкам, бойлерам, печным конфоркам), имеющим в конструкции запорный механизм перед горелками, ставят один отсекающий вентиль.
17.  Зазор между газопроводом при открытой канальной прокладке до элементов строительных объектов, оборудования или иных коммуникаций принимают исходя из критериев удобства проведения монтажных, смотровых и ремонтных операций на магистрали и помещенной в ней арматуры. Трубопровод не должен проходить перед окошком вентиляции, проемами окон или дверей.
18. В зонах прохождения людей газопровод монтируют на высоте больше 2200 мм от плоскости пола до нижней точки трубной оболочки, при теплоизоляции — до поверхности изоляционного материала.
19. Крепление прокладываемых труб открытым методом проводят посредством хомутового крепежа, кронштейнов, крюков или подвесок на расстоянии от основания, обеспечивающем удобство проведения смотровых, профилактических и ремонтных операций.
20. Вертикальные участки газопроводов прокладывают в гильзах из обрезков стальных труб с просветом в кольце не менее 5 мм для труб сечением до 32 мм и зазором не меньше 10 мм для трубопроводов большего размера. Герметизация внутреннего пространства между трубопроводами и гильзой выполняется паклей, каучуковыми прокладками или иными эластичными уплотнителями.

Рис. 5 Примеры нижнего (скрытого) размещения перенесенных отсечного вентиля и учетного прибора

Газоснабжение жилых зданий

Также в СНиП 2.04.08-87 (раздел 6) приведены нормативы при снабжении газом жилья, его основные пункты:

a). Установка газовых плит допустима в кухнях, имеющих оконную форточку (фрамугу) и (или) вытяжную вентиляцию, естественное дневное освещение. Высота потолков должна быть от 2200 мм при объеме:

• для варочных панелей с числом конфорок 2 — не менее 8 м³;
•               — // —                                 3 —  — // —   12 м³;
• — // —                                 4 —  — // —   15 м³.

b). Если кухне имеется потолок с уклоном и высотой в центральной зоне от 2000 мм, допустимо устанавливать газопотребляющее оборудование около стены, где потолочная высота достигает 2200 мм.

c). В частном жилье с вытяжкой в кухне, присутствии освещения и форточной фрамуги в окне при высоте потолков 2000 – 2200 мм допустимо размещать газопотребляющие приборы, если помещения больше нормированного объема минимум в 1/4 раза.

d). Если плита размещается не в кухне, объем помещения должен превышать нормативное в два и более раза.

e). Если реализация данных условий невозможна, проблема допуска к установке газопотребляющего оборудования решается конкретно для определенной ситуации путем согласования с санитарными службами.

f). Если постройка с размещаемой плитой лежит за границами дома, возможность ее размещения решают согласованием с обслуживающей организаций. Требования к помещениям при этом аналогичны предъявляемым к жилым строениям.

g). Стену из дерева и прочей горючей облицовки в области расположения варочной панели положено изолировать негорючей отделкой из штукатурных растворов, стальных листов по асбестовому полотну сечением от 3 мм и другими термоизоляторами. Изоляционная отделка должна выступать за габаритные размеры варочной панели минимум на 100 мм по бокам и 800 мм сверху.

h). Расстояние от плиты (конфорок, арматуры) до негорючего стенового покрытия должно превышать 70 мм, до стены напротив — 1 м.

i). Размещение водонагревательных (бойлеров), отопительных агрегатов (котлов, обогревателей) положено производить в кухнях или специально предназначенных для установки устройств помещениях.

j). Если газопотребительное оборудование согласно ранее действующим нормативами было установлено в ванных, при реконструкции дома или магистрали газоснабжения вопрос об их переносе решается индивидуально совместно с архитектурно-проектировочной и газораспределительной организациями.

k). Допустима установка газовых обогревателей в коридорах помещений для проживания.

l). При размещении газопотребляющего оборудования следует выдерживать нормативы и расстояния:

• Монтаж газовых водных нагревателей проточного вида производят на стеновое основание с негорючим покрытием минимум 20 мм от его поверхности.
• При отсутствии негорючих стен допустим монтаж на них проточного водного нагревателя на оштукатуренное или трудно воспламеняющееся покрытие с отделкой кровельной сталью и 3 мм асбестом на расстоянии больше 30 мм. Изоляция обязана превышать габариты прибора на 100 мм.
• Монтаж котельных и иных обогревательных агрегатов (камины, калориферы), накопительных водонагревателей, производят на расстоянии минимум 100 мм от негорючей стены, если она покрыта штукатурным раствором, асбестово-стальной теплоизоляцией.
• Проем в свету между варочной панелью и проточным водным нагревателем принимают равным в 100 мм и больше.
• Помещение для газовых водного нагревателя, котла или аналогичного агрегата с дымоходным отводом горючих газов обязано быть высотой от 2000 мм. Его объем должен превышать 7,5 м³ при одном и быть выше 13,5 м³ при нахождении двух приборов.
• Комнаты с помещенными газопотребительными агрегатами для отопления и обогрева должно оснащать вентканалом внизу дверей или стен площадью от 0,02 м² с выходом в соседнее помещение.

Рис. 6 Примеры составления документов

Статья по теме:

Подключение газовой плиты – правила самостоятельного подключения. О том, как подключить газовую плиту можно почитать в отдельной статье, где описаны основные правила и варианты подключения, материал и инструменты.

Согласование и документы на перенос газовой трубы

Ввиду высокой опасности газа не может идти речи о самостоятельном переносе газовой трубы на кухне в многоквартирном доме, не меньшую угрозу представляет проведение данных работ в индивидуальных жилых домах и хозпостройках. Многие коммерческие фирмы предлагают данный вид услуг по переносу труб, но так как дальнейшее согласование придется проводить в эксплуатационной службе, проводящей надзор и несущей ответственность за безопасность, резонно обратиться с решением данной проблемы в обслуживающую газоснабжающую организацию. Задачу, можно ли перенести газовую трубу официально с оформлением разрешительных документов и проведением соответствующих работ, обычно решают следующим образом:

1. Узнают контактные данные обслуживающей газопровод службы по месту жительства, связываются со специалистами и получают соответствующую консультацию.
2. Если перенос газовой трубы в квартире или частном доме предположительно возможен, составляют соответствующее заявление по стандартной форме и направляют его в организацию.
3. В обусловленный временной интервал ожидают специалиста эксплуатационной службы — он составляет предварительную схему переноса в соответствии с нормативами и правилами ТБ.
4. Далее организация составляет полный чертеж, готовит смету на осуществление монтажных операций и знакомит с документацией собственника.
5. Если представленные условия устраивают заказчика, производится предварительная оплата услуг, в назначенное время прибывают специалисты и проводят соответствующие работы.
6. По окончании монтажных работ составляется акт о приемке и проведении испытаний перенесенного трубопроводного участка.

Рис. 7 Виды подводок

Перенос газовой трубы — основные этапы

Как отмечалось выше, газовый трубопровод выполняют из стали, обычно используют низкоуглеродистые марки, хорошо поддающиеся свариванию. В настоящее время не принято делать жесткую подводку к напольным газовым приборам — это затрудняет их обслуживание, очистку от грязи, уборку помещений, мытье полов.

Для подключения газовых плит обычно используют гибкие резиновые шланги с матерчатым кордом, срок службы которых достигает 10 лет.

В торговой сети реализуют полимерную и сильфонную подводку в виде гофрированного шланга из нержавейки с желтой маркировкой (полоса, окраска, полимерная оболочка) которую также используют для подсоединения плит.

Процесс переноски газовой трубы можно разбить на несколько этапов:

a). Подготовка. Все необходимые для переноски комплектующие и инструмент приносят с собой специалисты, заказчику остается лишь приобрести гибкий подводящей рукав из резины или гофрированной нержавейки.

Перед проведением работ потребителю следует поинтересоваться, каким способом будет производиться монтаж, точнее узнать применяемую технологию сварки.

Наиболее часто используют два метода сваривания — при помощи электродов или в среде горючих газов. Первый вариант используют при сваривании трубопроводов в квартирах без отделки, где падающие раскаленные искры с электродов не смогут повредить отделочное покрытие полов и стен.

Газовую сварку с применением тугоплавких проволочных припоев применяют при проведении работ в помещениях с декоративной отделкой — при данном методе соединения падающие горячие искры отсутствуют и нет вероятности повреждения отделочного покрытия и мебели (за исключением небольшой зоны сварки).

b). Демонтаж. Демонтаж не представляет особых трудностей для работников, обычно газовую трубу обрезают болгаркой ниже запорного вентиля и газового счетчика, слегка оттягивают от стены, снимая хомуты крепления. Затем очищают трубный край от краски наждачным кругом для болгарки и растворителем от следов копоти и жира.

Иногда хозяева не хотят оставлять массивный счетчик и отсекающий вентиль на видном месте, в этом случае обрезают трубопровод выше арматуры с целью ее переноса или установки новой в другое место.

Рис. 8 Монтаж дополнительной ветки газосваркой

c). Приваривание нового участка трубопровода. После обрезки и подготовки торца трубопровода к сварке, приваривают к нему новую трубу, если она криволинейной формы, выполняют следующую последовательность операций:

1. Собирают удлиняющий отрезок отдельно в случае, если он имеет сложную конфигурацию с несколькими отводами под 90 градусов.
   Для этого сваривают трубопровод в удобном месте на столе или полу, крепят к нему на резьбовые соединения запорную и учетную арматуру с использованием уплотнительных материалов — льняной пакли, ФУМ-ленты.
2. Затем подводят сваренный и смонтированный узел к обрезанной трубе и проводят окончательную сварку, для удобства работ участок можно предварительно зафиксировать в стене на несколько хомутов.


   При проведении работ соблюдают основное правило — все отрезки трубопровода должны располагаться строго в вертикальной или горизонтальной плоскости.

3. После соединения трубопровода в одну линию фиксируют его на стене стальными хомутами.
4. Подключают гибкий резиновый или сильфонный рукав к газовому трубопроводу и плите, включают подачу газа запорным вентилем и проверяют всю линию газоанализатором на наличие утечек. При их обнаружении поджимают гайки или более качественно проводят сваривание неразъемных соединений.
5. Если утечек в линии не обнаружено и магистраль функционирует без замечаний, окрашивают трубопровод краской по металлу в один цвет.

Рис. 9 Примеры монтажа приборов учета и проверки газоанализатором

Решая, как перенести газовую трубу в квартире или частном доме, большинство собственников обращаются в службы, занимающиеся обслуживанием и эксплуатацией газопроводных магистралей. Данное решение позволит избежать штрафных санкций и с большей вероятностью обезопасит жильцов жилых домов от аварийных ситуаций, связанных с протечками.

Теоретически работы по переноске могут провести специалисты сторонних коммерческих организаций, что нередко происходит в частном секторе, однако для ввода оборудования в эксплуатацию необходима проверка правильности подключения и согласование с обслуживающей организацией.

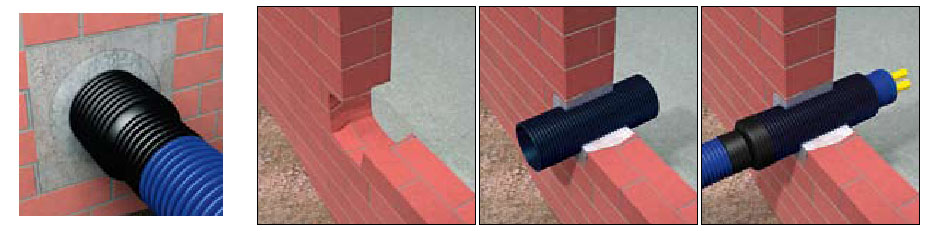

Гильза для газопровода через стену

Телефоны: (812) 295 18 02 (812) 596 36 24 (812) 677 89 53 Факс: (812) 596 36 19 FaceBook Twitter

Главная » Разное » Гильза для газопровода через стену Гильзы для прохода трубопровода: структура, типы, оборудование Если вы имеете частный дом или дачу, то этот вопрос станет одним из решающих, потому что любая постройка нуждается в водопроводе, газопроводе и канализации. В двадцать первом веке существует огромное количество возможностей обезопасить жилье от воздействия окружающей среды и атмосферы. Самым безопасным и низкобюджетным методом, является установка гильз. В большинстве случаев гильзы для трубопровода нужно использовать обязательно Отсюда вытекает несколько тезисов. Нужно ли применять гильзы или другие материалы для прохода труб сквозь стены? Какие футляры лучше? Какой материал является наиболее стойкими? Какой внутренний объем проходки в перекрытиях? Как герметизировать? На каком расстоянии от перегородок должна располагаться? С какими трудностями монтажа можно столкнуться? Можно ли проложить отопление через стены с помощью гильзы? Ознакомьтесь со статьей, и вы найдете интересующие ответы. Установка гильз является самым бюджетным и безопасным способом Структура гильз в стенах и перекрытиях Первое требование при интеграции трубопровода, газопровода и канализации в строительные конструкции — непрерывность изоляционного слоя. Это требование вызвано тем, что при наличии щелей, отверстий и других дефектов к трубам начинают попадать воздух и пыль, вследствие чего они деформируются и разрушаются. Естественно, что после постройки жилого дома вы не захотите столкнуться с подобной проблемой, решение которой затратит не только огромное количество времени, но и растрата материалов, вплоть до частичного или полного перезаливания фундамента (перекрытий). Для предотвращения подобных моментов и существуют гильзы для трубопроводов, канализаций, и кабелей. Вопрос с гильзами нужно решать во время строительства, потом это будет проблематично Типы гильз для трубопровода (материал) Металлическая гильза Огнеупорная (глиняная, керамическая) гильза Полимерная гильза Стальная гильза является самым надежным вариантом Стальная — самый прочный и дорогой материал, который подходит практически для любых перекрытий. Они используются на масштабных стройплощадках, так как выдерживают давление до 120 тонн на 1 квадратный метр. Также очень популярны при строительстве железобетонных конструкций — ее можно бетонировать не только на объекте застройки, но и в производственном цехе. Края такой детали обязательно шлифуются, дабы не повредить находящиеся внутри полипропиленовые трубы. Огнеупорная — различают глиняную и керамическую. Эксплуатируется в качестве изоляционного материала для дымоходов. Основной минус — хрупкость, значит при установке будьте бдительны (можно не только разбить покупку, но и получить резаную травму). Полимерная — применяется в межкомнатных перекрытиях для трубопроводов и кабелей. Основной отличительной чертой материала остается износоустойчивость и холодостойкость. Каждый материал имеет свои особенности и недостатки Оборудование Перед выбором материала для строительства тщательно выверите «за» и «против», учитывая окружающую гильзу поверхность, размер самой трубы, безопасность и системы интегрированные до этого. Важнейший плюс — ускорение сроков ремонтных работ. Кроме этого, благодаря обустройству защиты вы повышаете износоустойчивость магистрали и упрощаете их возможную дальнейшую замену. Схема трубопровода с гильзой Наиболее уязвимыми частями являются их зазоры. При сборке стыки рекомендуется размещать так, чтобы они не становились в одну плоскость, а продольные швы смещались относительно друг друга на 1-1,5 сантиметра. В местах прохода труб через строительные конструкции в них необходимо вставлять гильзы из труб большего диаметра с мягкой прокладкой. Патроны засовывают до постановки материала и замазывают бетонным раствором. К тому же специфика прохода труб через стену напрямую связана с типом прокладываемых коммуникаций. Каждый способ обусловлен отдельными нюансами, поэтому для обеспечения внутреннему быту индивидуальной защиты, рассмотрим конструкции «в разрезе». При установке гильз учитываются много нюансов Водопровод В том случае, когда установка выполняется из стальных деталей, на них в местах стыковки с элементами здания наносят защитное покрытие, предотвращающее попадание мусора. Если трубопровод предусмотрен для холодного водоснабжения, потребуется наличие чехла. Он поможет избежать конденсации влаги на поверхности, тем самым канал прослужит на десятки лет дольше. Если же для прокладки используются пластиковые профили, то прежде стоит заглянуть в инструкции нему. Если в частях входа трубопровода в помещение есть уплотнения с возможностью появления грунтовых стоков, то в них применяют гидроизолирующие муфты и замазывают бетонным раствором чтобы жидкость не просачивалась в нижние ярусы строения. Если устанавливаются стальные детали, в конце их обрабатывают защитным слоем Сливные трубы Специфика конструкции чугунных колпаков заключается в их отличности от других материалов, которые при пересечении трубопроводов требуют армирования и шумоизоляции. Для этого нужен стальной патрон, зазор которого на 20-25мм. должна превышать трубу. Специфика конструкции чугунных колпаков заключается в их отличности от других материалов Паровое отопление В системе парового обогрева внутренних комнат гильзы играют первостепенную роль. Если их не поставить, то температурные перепады приведут к деформации магистрали и образованию трещин в перекрытиях. Также как и для устройства водопровода для горячей воды, следует рассчитывать на полипропиленовые колпаки. Отличительным является механизм крепежа, при производстве отличается высокой теплостойкостью и поддерживает изнутри высокую и постоянную температуру. Исходя из этого — не торопитесь с приобретением, а как положено изучите предложения производителей, которые не только удовлетворяют вашим критериям, но и соответствуют критериям СНиП. Это сохранит ваши силы и средства. Установка гильз для парового отопления является обязательной процедурой Размер внутреннего диаметра гильзы Этот момент становится решающим при постановке оборудования в перегородках, потому к нему нужно подойти с максимальной тщательностью и придирчивостью. В случае несоответствия наружного и внутреннего диаметра гильзы под трубопровод горячего обогревания, могут выявиться самые неожиданные сюрпризы. Структуру полагается выбирать так, чтобы проход через перекрытия был свободен. Части имеют схожие технические особенности прокладки, но при этом обладают разной выносливостью. Когда труба проложена через перекрытия, необходимо соединить гильзы, наружный диаметр которых должен быть шире трубы на 10-15 мм, с зазором 2-3 см. При этом сам футляр должен быть плотно закреплен в проходном отверстии. Просветы между ними заделываются стекловатой. Для металлопластиковых труб при проходе через строительные конструкции постарайтесь устанавливать застежки из пластмассовых труб немного большего наружного диаметра. В итоге, чтобы не прогадать со стоимостью и надежностью проделанной работы, рекомендуем вам обратиться к профессионалам — они сберегут и нервы и время. К вопросу размера гильзы нужно подойти с максимальной тщательностью и придирчивостью Герметизация Чтобы защитить помпу при пересечении трубопроводов и перегородок, советуют их плотно загерметизировать, чтобы не оставались даже мелкие зазоры. Внутренний диаметр гильзы должен быть шире, чем толщина трубы на 30мм. На соединения вставляем шайбы с угловой резьбой, продольным сечением 3-4 мм. Герметизация труб должна быть максимальной Проход газохода через стену здания Наиболее удачный способ выхода газохода в перегородке — со стороны фронтона. Но если это сделать не получается и дымоход выйдет со стороны ската, то варим стойку и крепим к ней конструкцию на скользящие застежки. В результате выходит толковая и долгоживущая система. Схема выхода дымохода через стену и один из вариантов реализации Видео: Соединение гильзы для водопроводной трубы couo.ru Установка гильз для прохода труб через перекрытия Установку гильзы для прохода трубы через перекрытия следует производить в определенных случаях, например, когда трубопровод подвержен тепловому расширению. И учесть необходимость установки гильзы нужно еще на этапе планирования магистрали. Все нюансы использования следует учитывать не только при прокладке нового трубопровода, но и при замене старых коммуникаций. Зона прокладки трубопровода сквозь стены и перекрытие становятся основной точкой деформационных напряжений. В таких местах труба подвергается влиянию химической среды и механических нагрузок. В связи с такими обстоятельствами, в строительных нормах СНИП трубопроводы снабжают дополнительными конструктивными деталями, которые носят название гильзы. Что они собою представляют, и для чего их нужно устанавливать, будет детально рассмотрено ниже. Устройство для прохода трубы через стену является важным элементом, и он выполняет следующие функции: механические; защитные; гидроизоляционные; противопожарные; санитарные. Помимо этого, посредством данного элемента можно повысить срок использования магистрали и облегчить действия по замене конструкций. Устроена гильза следующим образом: чехол, для которого используют конструкцию из стали; набивки, изготавливаемые из мягкого, устойчивого к возгоранию материала. Гильза для прохода трубы выполняется в форме трубных изделий. А свободное место между конструкциями заполняют огнеустойчивым материалом. Он обязательно не должен быть жестким по структуре. Это нужно для того, что в момент нагрева трубы она начнет изменять свои размеры, а при наличие жесткого материала, она может получить повреждения. На предоставленных выше схемах видно, что магистраль может проходить через любое здание в двух плоскостях. Так перекрытия между этажами пересекают вертикальные сети (стояки), а стенки – разводка, проходящая горизонтально. Предоставленный рисунок демонстрирует пример устройства детали сначала в перекрытии, а далее в стенке. И в первом, и во втором случае чехол детали нужно жестко закрепить. Трубное изделие через него должно продвигаться свободно. Диаметр чехла в одном и во втором случае обязан быть на 10 мм больше диаметра трубопровода. А сам чехол надежно крепиться в проходном отверстии. Монтаж и зачеканку патрона магистрали выполняют с расчетом высоты, которую имеет стяжка. Протяженность гильзы должна быть на 20 мм больше от толщины перекрытия. Если не соблюдать этот момент, то возникает риск попадания воды на этажи, расположенные снизу. Обязательна ли установка гильз Необходимость монтажа гильзы для прохода труб, проходящих через стены, диктуется требованиями СНИП. Они обусловленными следующими причинами. Полимерный трубопровод меняет свои размеры из-за влияния температуры. Кроме расширения, он может перемещаться. Чтобы предупредить деформацию и создать нужное свободное пространство, СНИП рекомендуют применять гильзы. Данные приспособления для прохода труб через стены и перекрытия дают возможность сохранить целостное состояние конструкции при установочных мероприятиях и при существенных изменениях температуры. Также СНИП гласит, что устройство для прохода труб сквозь стены и перекрытия позволяют выполнить демонтаж без разрушения строения. Установка защиты для прохода труб через стены, перекрытие или фундамент становиться барьером для проникновения запаха и насекомых из рядом расположенных помещений. В соответствии со СНИПом гильзы рекомендуют устанавливать только в определенных случаях. Не всегда их установку называют целесообразной. Так же водонепроницаемый материал для прокладки между трубными изделиями рекомендуют в тех ситуациях, когда патрон проложен через проходной узел сквозь перекрытие. Рассмотрим, какие бывают виды гильз Гильзы для прохода труб в соответствии с требованиями СНИП отличаются по материалу изготовления. Помимо этого отличается и размер устройства для прохода трубопровода сквозь стену или перегородку. Все указанные показатели зависимы от параметров возводимого строения. Так, например, размер внутреннего диаметра гильзы обязан быть больше от размера толщины магистрали на 20 мм. Размер гильзы для прохода трубы через перекрытие также зависим от варианта установки строения. Выступ, который обязательно должен проходить в комнатах, где показатель уровня воды может оказаться над горизонтальной поверхностью, при скрытой технологии монтажа, выполнять не обязательно. Но, в соответствии к требованиям СНИП, если монтаж производится отрытым методом, то размеры приспособления обязаны отвечать особенностям помещений. Те же правила СНИПа гласят, что размер межтрубного пространства обязан устанавливаться подходящим для монтажа огнеупорного или водоустойчивого материала. Помимо этого, важно отметить, что правила СНИП подчеркивают, что размеры приспособлений для обустройства прохода сквозь стены или пол не должны создавать препятствий для свободного прохода основного сооружения. Это обязательное условие для проведения ремонтных мероприятий. Внутренний диаметр гильзы для проведения труб в перекрытиях не должен быть больше внешнего диаметра отопительного трубопровода на пять или десять миллиметров. Особенности использования Для гильз применяют отрезки трубных изделий. Лучшим вариантом для этого специалисты называют сталь или полимер. На выбор материала влияет конструкция строения. Так, например, для железобетонных зданий есть смысл ставить элементы из стали, которые не трудно забетонировать и в заводских условиях при производстве стеновых панелей, и на строительных объектах при монтаже магистралей обогрева. Установка гильзы из стали в отверстие без обработки торцевых частей не допускается. Таким образом, при монтаже можно нанести вред трубному изделию из полимера. Если выполняется установка патрона в стенке из других материалов, то следует учесть их низкую адгезию с раствором из цемента. Брать для патрона строительный рубероид не рекомендуют. В этом случае отмечают плохую реакцию полимера на нефтесодержащие материалы. С целью предотвратить распространения огня, рекомендуется установка специальных отсекателей огня на пересечении трубопровода обогрева и стенок и перекрытий. Особенности проведения труб Способ монтажа узла прохода трубы через стену или перекрытие в гильзе зависим от типа прокладываемой коммуникации. И каждый вид имеет свои особенности. Чтобы обеспечить своему строению надежную защиту, в этих отличиях стоит разобраться более детально. Водопровод Смотреть видео [sociallocker] [/sociallocker] Если прокладка этой системы выполнена из стальных изделий, то их обязательно в зоне соединения стенки или перекрытия защищают покрытием, устойчивым к влиянию влаги. Если магистраль предназначается для холодной воды, то понадобиться монтаж специального термического чехла. Это даст возможность избежать появления конденсата на поверхности, и таким образом система будет служить дольше. Если в работу взяты полимерные или комбинированные трубные изделия, то при обустройстве узла прохода в стене необходимо ознакомиться с рекомендациями изготовителя, которые прилагаются к выпускаемым изделиям. Если в зоне ввода магистрали в жилье есть риск давления грунтовых вод, то мастера рекомендуют ставить в отверстие гидроизолирующие патроны, которые предотвращают попадание воды в подвальные помещения. Сливные сети Узел вывода для чугунных изделий отличается от аналогичного устройства из других материалов. Все дело в том, что чугун не нуждается в обустройстве шумоизоляции и армировании. Сливной сети из пластика в стене потребуется патрон из стали. Длину приспособления на 15 – 20 мм должна превышать такая же характеристика трубы, а протяженность обязана быть больше ширины стенки на 2 – 3 см. Узел в месте прохода сквозь перекрытие или стенку обворачивают гидроизоляцией. А участок прохождения заделывают раствором из цемента. Паровое отопление Гильза для прохода труб отопления является обязательным элементом. Это связано с деформацией от температурного влияния на металлические постройки и напряжением на прямых отрезках магистрали при существенном перепаде температуры. Эти факторы становятся причиной появления трещин в строении, а также могут вывести ее из строя. Особенности монтажа и расположения гильзового устройства в трубах отопления аналогичные такому, которое используется для систем горячего водопровода. Если они проходят через межкомнатную стенку, то можно ставить магистраль не из стали. В таких случаях подходят пластиковые или варианты комбинированного типа от разных изготовителей. Специфика таких систем заключается в наличии индивидуальных крепежных деталей, в которые включена и гильза для труб отопления. У большинства изготовителей эти элементы отличаются высокой технологичностью и создают все условия для нужного показателя скольжения трубопровода, что обуславливают разнообразные показатели увеличения и деформации пластика от различных изготовителей. Системы дымоходов Установка гильз при проведении труб для дымохода должна проходить в строгом соответствии ко всем строительным требованиям. Если дымоход выполнен из стали, то в вывод сквозь отверстие в перекрытии потребуется установка полой гильзы, для производства которой использовано железо с оцинковкой. Помимо этого верхнюю и нижнюю часть изолируют пластиной, которая будет защищать от огня. Если при монтаже строительных конструкций для дымохода использован горючий материал, то с внешней стороны полую деталь дополнительно нужно изолировать устойчивым к возгоранию утеплителем. Для такой установки отлично подходит базальтовое волокно или асбест. С точки зрения пожарной безопасности особого внимания потребует установка отверстия для дымохода в крыше. И очень важно при установке строения с гильзой для дымохода выполнить должный уровень нормативных требований. Смотреть видео Задачи, которые должно решать приспособление При установке любой элемент этой линейки должен эффективно справляться с следующими задачами: обеспечение надежной защиты от размывов при разрыве, или в тех случаях, когда соединения магистрали начинают протекать, следовательно, любая аварийная поломка не нанесет большого вреда зданию; в той зоне, где будет проходить магистраль, патрон должен прочно защищать поверхность сети от механического влияния, от воздействия окружающей среды и деформационных изменений; патрон в отверстии для проведения системы должен надежно предохранять от резкого изменения показателя температуры, что само по себе на сооруженную магистраль действует разрушающе. патрон в отверстии для прокладки системы должен стать надежной защитой конструкции в случае необходимости быстро выполнить демонтажные мероприятия. Приобретая данные устройства, нужно помнить, что обращаться следует к проверенному изготовителю. Только в таком случае можно получить гарантию надлежащего качества приобретенного товара. Нужно понимать, что потраченные средства на гильзу не большие, а польза от нее огромная. Она не только облегчает проведение ремонтных работ, но и помогает продлить срок службы трубопровода, а значит и сэкономить большие затраты на проведение ремонтных работ. Чтобы устанавливаемая деталь надежно фиксировалась, и трубное изделие не ходило в ней ходуном, лучше покупать товар стандартного размера ГОСТ для магистралей. Объем патрона по ГОСТ должен в обязательном порядке соответствовать объему трубы. Смотреть видео Если нет уверенности в правильности своего выбора, то лучше попросить помощи в установке у специалистов. Они помогут сконструировать строение высокого качества, которое будет служить не один десяток лет. trubanet.ru Сальники и гильзы для пропуска труб через стены — ФЕРКОН Технические параметры и характеристики сальников и их стоимость, вы можете посмотреть на соответствующих страницах нашего сайта: Ниже представлено общее описание сальников, их разновидностей и принцип работы. Сальники набивные, нажимные и гильзы (металлические) – это изделия, которые используются для пропуска различных труб через стены зданий и сооружений, а также через другие перекрытия, как вертикальные, так и горизонтальные. Сальники прежде всего используются для предотвращения повреждения трубопроводов в случае оседания стен или других небольших смещений по каким-либо причинам. Также сальники (нажимные) препятствуют попаданию влаги в помещение в случае, если трубопровод заходит внутрь из грунта с большим содержанием воды или с вероятностью появления таковой. Самый простой способ обезопасить трубопровод от случайного воздействия стен и перекрытий – это использовать «гильзу». Чаще всего гильза представляет собой кусок трубы большего диаметра, чем диаметр пропускаемого через стену трубопровода, иногда с дополнительными элементами усиления. Данный тип сальников (гильзы) применяется в тех случаях, когда вероятность деформации отверстия или смещения стены или перекрытия достаточно мала. В большинстве случаев при использовании гильз применяется сальниковая набивка, которая заполняет свободное пространство между наружной поверхностью трубопровода и внутренней поверхностью сальника. Следующий тип сальников – набивной. Он имеет более сложную конструкцию по сравнению с гильзой. В отличие от нее, набивной сальник всегда имеет элементы усиления – это внешнее кольцо и внутренние ребра. Внешнее кольцо служит для надежного крепления сальника в стене и исключения его смещения. Внутренние ребра играют двойную роль – во первых они являются дополнительными ребрами жесткости, а во вторых они удерживают сальниковую набивку. Наличие внутренних ребер в набивном сальнике позволяет более плотно утрамбовать набивку, что уменьшает проницаемость всей конструкции, и, соответственно, уменьшает вероятность попадания влаги внутрь зданий.   Третий, наиболее сложный по конструкции – нажимной сальник. Нажимной сальник обычно состоит не из одинарного корпуса, как гильза или набивной сальник, а из двойного. Оба корпуса нажимного сальника на одной стороне имеют приваренные фланцы с согласованными отверстиями. Данная конструкция позволяет еще более плотно прижать сальниковую набивку, что почти полностью исключает попадание влаги через данную конструкцию из внешнего грунта во внутрь помещения. Внутренняя часть корпуса нажимного сальника чаще всего изготавливается разрезной (разрез производится вдоль корпуса), что облегчает его монтаж. Вернуться к списку статей ferkon.ru Гильзы для труб канализации проход через перекрытие: узел прохода При прокладке новых трубопроводов или ремонте старых коммуникаций устанавливают гильзы для труб канализации проход через перекрытие имеет важную роль в дальнейшей эксплуатации системы. Место расположения гильзы определяется при составлении схемы коммуникационных систем. Описание Гильза представляет собой изделие, состоящее из чехла и набивки. Чехол — отрезок стальной или полимерной трубы. В качестве набивки используют мягкий материал, это предотвращает повреждение трубопровода в момент теплового расширения. Кроме того набивка должна быть устойчивой к возгоранию. Трубопровод может пересекать перекрытия вертикально или горизонтально. Чехол прочно фиксируется в перекрытии или стене независимо от расположения. Соединительные металлические гильзы для соединения труб канализации имеют специальный фланец, который не допускает движение. Закрепить патрон с  гладкой поверхностью для трубопровода помогает бетонирование конструкции. Размеры Большое значение при выборе патрона имеет размер ее внутреннего диаметра. Он должен превышать сечение трубопровода на 2 см. Такая разница позволяет избежать повреждений трубных участков канализации при температурном расширении. Длина защиты для канализационной трубы зависит от толщины самого перекрытия с учетом высоты бетонной стяжки и напольного покрытия. Кроме того учитывается назначение помещения и степень опасности подъема уровня воды над полом. В таких комнатах патрон должен иметь выступ в соответствии с требованиями СНИП, чтобы не допустить проникновения воды в помещения нижних этажей при аварийном затоплении. Материал Для изготовления гильзы для труб канализации проход через перекрытие может использоваться: Металл. Стальные изделия характеризуются прочностью, надежностью и долговечностью. Они могут устанавливаться в любых перекрытиях. Стальные изделия способны выдерживать нагрузку более 100 кг на 1м2. Установить защиту для трубопровода можно непосредственно на строительном участке и на одном из этапов изготовления железобетонной конструкции. Перед бетонированием края обрабатывают шлифовальной машинкой, чтобы предотвратить повреждение трубопровода из полипропилена. Полимерные материалы. Полимерной гильзой обустраивается проход канализации через перекрытие между этажами. Материал отличается устойчивостью к износу и низкой температуре. Назначение Проходя через перекрытия любого сооружения, трубопровод подвергается воздействию больших механических нагрузок и химических веществ. Снизить влияние агрессивной среды помогают дополнительные конструктивные элементы – гильзы. Гильзы для труб канализации проход через перекрытие – это важный конструктивный элемент, на который возлагается защитная функция от следующих факторов: Механическое воздействие со стороны строения. Разрушительное влияние воды и открытого огня. Препятствие образованию вредных микроорганизмов. Установленное трубное изделие предназначено для выполнения следующих задач: Обеспечивать защиту от размыва при непредвиденной аварии в виде протечек трубы канализации. Благодаря патрону здание не пострадает в аварийной ситуации. Защитный элемент должен защитить поверхность трубопровода в зоне прохода через перекрытие от механического воздействия, деформации и влияния агрессивной среды. Гильза для канализации предохраняет от температурных изменений, которые оказывают разрушительное воздействие на магистраль и сооружение. Установленное трубное изделие позволяет быстро выполнить демонтаж канализационной трубы, не причиняя вреда основной конструкции. Основание Гильзы для канализации устанавливают по требованиям СНиП. На это существует несколько причин: Под влиянием температуры трубопроводы расширяются или перемещаются. Для предупреждения деформации и повреждения трубных участков делают отверстия. В них устанавливают изделия, способные сохранить целостность системы при монтаже или температурных изменениях. При необходимости выполнить демонтаж трубопровода гильза позволяет провести работы, не разрушая несущие конструктивные элементы. Правильно обустроенный узел прохода канализации через перекрытие служит препятствием на пути неприятных запахов и насекомых из других помещений. Также читайте: Промывка сетей канализации — способы Особенности монтажа Канализационные трубы могут быть изготовлены из чугуна или полимерных материалов. Для чугунной трубы гильза может не потребоваться за счет высокой прочности. Однако при выполнении ремонта или замены отсутствие гильзы существенно усложняют демонтаж системы. Для полимерного канализационного стояка патрон устанавливают в обязательном порядке. Дополнительно проводят гидроизоляцию соответствующим материалом, проход заделывают бетонным раствором. Видеообзор: Всё полезное о канализации — gidkanal.ru  GidKanal | Яндекс Дзен gidkanal. ru Смотрите также Установка инсталляции на большом расстоянии от стены Как подготовить стены к венецианской штукатурке Устройство для хранения велосипеда на стене Стеклянные плитки для стен Дизайн стены над угловым диваном Как убрать трещины на стенах Внешнее утепление стен квартир Дата выхода великая стена в россии Карта мира рисунок на стене Блоки для несущих стен Кухня с песочными стенами

Нужна ли газовая труба в оболочке через стену?

Многие люди задаются вопросом, что делать при прокладке линий газоснабжения в своих домах, особенно когда линии должны проходить через стену. Должна ли газовая труба проходить через стену или должна быть обернута изоляцией?

Любая газовая труба, проходящая через стену, должна иметь муфту. Это требуется по правилам, потому что этот дополнительный уровень защиты помогает предотвратить утечку газа в остальную часть дома. Вот почему вам необходимо, чтобы лицензированный сантехник завершил установку газовой линии.

В этой статье рассказывается, что вам нужно знать о прокладке газовых труб через стену, а также приводятся некоторые полезные советы. Читать дальше!

Что может случиться, если не провести газовую трубу через стену?

Если вы не проложите газовую трубу через стену, газ, выходящий из вашей трубы, легко воспламеняется и загорится при контакте с источником воспламенения. Если его в доме достаточно, результатом может стать огромный взрыв и пожар в доме, который вы не сможете потушить самостоятельно.

Пожар всегда представляет собой риск при любой утечке газа, но он может быть особенно опасным, если учесть, что большинство пожаров начинаются с малого и остаются незамеченными по мере их развития.

Может пройти несколько минут, прежде чем пожар станет достаточно сильным, чтобы сработали ваши детекторы дыма и разбудили всех в доме, а к тому времени может быть уже слишком поздно.

Также, если газовая труба не имеет рукава и у вас холодная зима, незащищенный металл может замерзнуть.

А когда весной растает лед, это может привести к разрыву трубы и утечке газа в ваш дом.

Опции для газопроводной трубы

Лучшие муфты для газовой трубы должны быть гибкими и прочными и выходить за пределы стены не менее чем на три дюйма (7,62 см).

Защищает трубопроводы, проложенные в бетоне или блоках, а также необходим для газопроводов, проходящих под бетонной плитой.

Гибкие материалы помогут предотвратить растрескивание верхней части фундамента из-за веса мебели или техники на ваших полах.

Большинство профессионалов предпочитают полиэтиленовые рукава. Этот вариант устойчив к износу от грязи и давления, но и стоит дорого.

Муфты из ПВХ менее долговечны, но они намного дешевле, поэтому вы можете сэкономить деньги, используя их для небольших газопроводов, которые не подвержены сильному износу.

Материал, из которого изготовлена ​​труба, также влияет на используемую втулку. Например, трубы из оцинкованной стали могут подвергаться коррозии под воздействием газа или химикатов с течением времени.

Это означает, что для нее требуется рукав другого типа, чем для черной железной трубы.

Каждая ситуация уникальна, поэтому никогда не бывает одного ответа, когда дело доходит до герметизации газовых труб через стену.

Лучше всего проконсультироваться со специалистом, который порекомендует рукав, подходящий для ваших нужд, и оценит объем работы, который вам потребуется для выполнения работы.

Когда не следует пробивать существующую стену?

Вы не должны проходить через существующую стену, если ваш газопровод проходит через бетонную или шлакоблочную стену. В этом случае нет никакой возможности, чтобы он прошел проверку, которую должен провести местный инспектор.

Вы также не можете провести газопровод через наружную стену, и вам необходимо проверить законы в вашем районе, прежде чем пытаться провести его внутри вашего дома.

Если вы хотите остаться на стороне закона и вашей страховой компании, убедитесь, что все новые газопроводы установлены там, где они разрешены кодексом, и не станут пожароопасными в случае утечки.

Может ли газовая труба подвергаться воздействию элементов?

Газовые трубы могут быть открытыми и проходить вне дома, если они защищены от влаги и мусора. Вы можете увидеть это в плотно построенном доме, где наружные стены полностью загерметизированы, или нет места для изоляции вокруг труб, не вызывая препятствий.

Важно отметить, что вам все равно нужно использовать защитный рукав для защиты, даже если вы обнажаете трубопровод.

Это предотвратит касание трубы строительными инструментами и образование опасных искр, которые могут привести к взрыву.

Если нет другого выхода, кроме как оголить газопровод, лучше всего проконсультироваться со специалистом, чтобы подобрать правильный рукав и способ установки.

Открытие газопровода всегда рискованно, поэтому убедитесь, что вы понимаете всю опасность, прежде чем действовать.

Как долго служит изоляция газовой трубы?

Срок службы большинства изоляционных материалов для газовых труб составляет от двенадцати до пятнадцати лет, что является надлежащим периодом времени, необходимого перед их осмотром или заменой.

Это означает, что вам следует каждые десять лет вставлять новые рукава, если вы хотите, чтобы они надлежащим образом защищали ваш дом.

Если вы этого не сделаете, ваша страховая компания может не покрыть ущерб, причиненный утечкой газа, и это может быть довольно серьезно.

Вывод

Прокладка газовой трубы через стену необходима для защиты вашего дома от утечек газа и пожара.

Чтобы определить, когда и как накладывать муфты на газовые трубы, всегда проверяйте законы или нормы, действующие в вашем регионе, и консультируйтесь со специалистом.

Доброго времени суток, владельцы инструментов!

Статьи по теме:

• Как узнать, есть ли в моем доме газовая линия?
• Могут ли топка и водонагреватель иметь общую вентиляцию?
• Какая дверь должна быть в топочной?

Джек Адамс

Привет! Меня зовут Джек, и я пишу для ToolsOwner. У меня есть страсть ко всему, что связано с инструментами и проектами DIY по дому. Вы часто видите меня в моей мастерской, работающей над новыми проектами.

Почему газовая труба должна проходить через стену?

«Не соответствует текущим стандартам» — это, вероятно, фраза, которую вы услышите, если вызовете лицензированного специалиста по газу для осмотра трубы, не проходящей через стену.

Когда это стало текущим стандартом? А зачем мы прокладываем газопроводы сквозь стены?

Мы изучаем все требования, рекомендации по технике безопасности и общие причины, по которым прокладка трубы без рукава не является лучшей практикой во многих городах, а в некоторых районах даже противоречит закону.

Давайте начнем.

Почему трубы проходят сквозь стены?

Газопроводы проходят сквозь стены по нескольким причинам, главная из которых – предотвращение утечек газа из-за заполнения полостей в стенах, что может привести к несчастным случаям.

Если вы живете в доме, построенном в 1990-х годах, вы, вероятно, заметили, что при его постройке ваши газовые трубы не проходили сквозь стены. Это связано с тем, что использование рукавов является относительно новым правилом.

Однако теперь, если вы собираетесь провести газовую трубу через стену или фундамент, вам необходимо встроить в стену муфту. Другими словами, старые трубы не соответствуют текущим стандартам и должны быть обновлены, если это возможно.

Газовые трубы имеют рукава по трем основным причинам.

• Для предотвращения повреждений трубы при смещении или проползании каменной кладки и строительных конструкций с течением времени.
• Для уменьшения возможности утечки газа в полости без рукавов
• Для уменьшения коррозии газовой трубы, контактирующей с бетоном, который содержит соли и со временем может вызвать коррозию. бетон также поглощает влагу, которая разъедает газовую трубу.

В конечном счете, муфты для труб повышают безопасность. Газ, проходящий по трубам, легко воспламеняется и может испортиться при малейшем повреждении конструкции.

Преимущества изоляции газовой трубы

Хотя в некоторых штатах нет необходимости накладывать на газовую трубу муфту, обычно это рекомендуется делать. Оплетка газовых труб продлевает общий срок службы трубы.

Со временем муфта также поглощает любое расширение или вибрацию трубы, которые могут передаваться на стену. Это также снижает риск газовых аварий.

Проходя сквозь стены газовые трубы, также можно довольно легко снять газовую трубу, заменить или обновить ее при необходимости.

Если ваша газовая труба была закопана в бетон или заделана в углубление, вы потратите больше трудозатрат на демонтаж трубы. Но когда труба натянута под правильным углом, вы можете легко протянуть газовую трубу без каких-либо трудозатрат на разрушение бетона или разрушение стен.

Чем должна быть покрыта газовая труба?

Наиболее распространенными типами труб, используемых для оплетки, являются трубы из оцинкованной стали, медные и латунные трубы.

Надлежащий размер рукава должен в два раза превышать размер основной газовой трубы. Используйте медные втулки для медных труб, латунные втулки для латунных труб и втулки из гофрированной стали для гофрированных газовых труб.

Не используйте пластиковые трубы в качестве муфты для газовых труб и не используйте железные трубы для муфты для медных труб (это со временем приведет к окислению медной трубы).

Когда следует надевать на трубу муфту?

Трубные рукава следует использовать при прокладке труб через стены снаружи, внутри или под землей.

Прокладка труб без муфт на открытом воздухе совершенно безопасна. Гильзы должны проходить на всю ширину стены или на всю толщину поверхности, где заглубляется газовая труба.

Как подключить газопровод?

Муфты обычно устанавливаются перед прохождением газопровода.

Муфты должны быть из подходящего материала и должны быть в два раза больше газовой трубы. А концы рукавов уплотнить гибким материалом.

Установка должна занять не более десяти минут после создания отверстий для доступа.

Сколько стоит муфта для газовой трубы?

Стоимость муфты зависит от типа муфты, которую вы хотите установить, и материала, который вы хотите использовать. Муфты для труб бывают двух типов: однотрубные для изоляции газовых, водяных и нефтяных труб. И Двойные патрубки для контуров радиаторов.

В среднем по стране колеблется от 3 до 15 долларов за фут. Эта цена также зависит от продавца и места приобретения рукава.

Техник-газовщик взимает от 50 долларов и выше за оплату труда. Мы советуем получить несколько предложений от разных газовых установщиков, чтобы получить наилучшую оценку цены. хотя не ограничивайте свой выбор только ценой.

Часто задаваемые вопросы

Что такое втулка в трубопроводе?

Муфта в трубопроводе относится к трубе, аналогичной основной трубе, которая надевается поверх основной трубы для предотвращения повреждений от коррозии и чрезмерного давления. Трубная втулка обычно в два раза больше основной трубы и предназначена для обеспечения свободного перемещения.

Насколько глубоко под землей должна быть газовая труба?

Подземный магистральный газопровод должен быть на 750 мм ниже поверхности для дороги и на 600 мм ниже поверхности для пешеходной дорожки или прохода. С другой стороны, газовая труба должна быть проложена под землей на глубине 450 мм.

Можно ли использовать трубную муфту для устранения утечки?

Муфты для труб используются для защиты газовых, водопроводных и нефтяных труб через стену, а также для устранения утечек в трубах. Трубную муфту можно надеть на протекающую трубу и заварить с обоих концов, чтобы временно отремонтировать трубу в аварийной ситуации.

Труба также должна быть снабжена рукавом, если она проходит сквозь стену или закапывается под землю. Также, если вы не знаете, вы можете отремонтировать треснувшую ПВХ-трубу, не заменяя ее.

В заключении

Теперь, когда вы знаете, почему так важно прокладывать газовые трубы через стены, стоит ли вам это делать? Да, во что бы то ни стало. Это не фантастическое решение, но оно обезопасит вас. Всегда ставьте безопасность превыше всего.

Наймите лицензированного техника-газовика, который сделает профессиональную работу и проведет вас через весь процесс. Ваши трубопроводы снова будут соответствовать действующим стандартам и вашим стандартам безопасности.

Газопровод в стенах

• • А

  • Алекс

• опубликовано

  15 лет назад

Небольшой вопрос, надеюсь, кто-нибудь поможет. Я знаю, что газопроводные установки
с трубами, проходящими через стены, должны иметь муфту, но я не уверен в следующем:
1. Должны ли существующие установки, которые не имеют муфты, теперь быть
0229 переоформлен в соответствии с требованиями? Большинство газовых труб в доме
проложены 30+ лет назад.
2. Применимы ли рукава к стенкам без полостей?
3. Чем герметизировать муфту к трубе, а также чем
заделывать муфту в стену?
ТИА.
Алекс

Загрузка данных потока. ..

• • П

  • Фил Л

• опубликовано

  15 лет назад

Общий эффект заключается в предотвращении образования меди в трубе, и это относится к водопроводные трубы тоже от контакта с раствором или штукатуркой…..там есть несколько способов сделать это, но с существующими трубами через стены, самый простой способ – расширяющаяся пена – она ​​создает барьер и предотвращает щелочи, атакующие медь, при новых установках, любой пластик трубка, лента дензо (жирная штука), лента ПВХ, затем точка над, штукатурка как нормальный и т.д.
Сомневаюсь, что ваши трубки кого-то интересуют и готовы ли они правила и т. д., но я видел медные трубы, почти проржавевшие внутри 10 лет в местах с постоянной влажностью, где щелочи вымываются из штукатурка/раствор….в очень сухих условиях редко можно увидеть коррозию вообще.

• • А

  • Алекс

• опубликовано

  15 лет назад

Есть вероятность, что в будущем я буду арендовать собственности, и в этом случае, как арендодатель, мне потребуется газовая безопасность сертификат. Я не хочу сейчас делать для себя работу, которая потребует переделка для получения сертификата. Что касается существующих трубопроводов будучи рукавом, если он потребует, чтобы он был сертифицирован, то он делает смысла удалить его и сделать заново сейчас, а не потом.
Алекс

• • Дж

  • Джон Рамм

• опубликовано

  15 лет назад

IIUC, только при установке или изменении трубопровода.

Да. См. BS 6891:
«8.9.5 Сплошные стены. Каждая труба, проходящая через сплошную стену, должна иметь муфту».

Цель втулки состоит в том, чтобы локализовать утечку газа таким образом, чтобы он выводится за пределы здания (предотвращение коррозии трубы является приветственная дополнительная выгода, но не основная мотивация).
Раздел 8.10 вышеупомянутого BS описывает это:
«8.10 Втулки 8.10.1 Рукава должны быть из материала, способного удерживать газ, т.е. медь, сталь, полиэтилен или поливинилхлорид (ПВХ). 8.10.2 Рукава должны проходить на всю ширину стены или на всю толщина пола. Рукава не должны снижать огнестойкость здание. Кольцевое пространство между трубой и втулкой должно быть герметизирован с одного конца к трубе гибким огнеупорным компаундом. Если муфта проходит через наружную стену, уплотнение должно быть на внутри стены.
КОММЕНТАРИИ И РЕКОМЕНДАЦИИ ПО 8.10.2 Внутренний диаметр любой втулки должен учитывать наличие кольцевого пространства. вокруг трубы, чтобы обеспечить удовлетворительную вставку трубы в нее и иметь достаточный диаметр, чтобы обеспечить надлежащее уплотнение между трубой и рукав. Дополнительную информацию по монтажу полиэтиленовой трубы можно получить нашел в институте газа Публикация для инженеров и менеджеров IGE/TD/4 [6], Газовые службы. 8.10.3 Резьбовые, вставные и компрессионные соединения не должны располагаться внутри рукава. 8.10.4 Наружная часть втулки должна быть закреплена и загерметизирована с каждого конца. к конструкции здания с подходящий строительный материал, напр. цементный раствор»
Я не уверен, какой «гибкий огнестойкий состав» является наиболее предпочтительным. однако…

• • Н

  • Огромный

• опубликовано

  15 лет назад

Жаль, что тот, кто установил в моем доме систему баллонного газа, не читал это. .. Бутылки снаружи и 15мм медная труба как раз подходит прямо сквозь стену. Без рукавов.

• • А

  • Эндрю Габриэль

• опубликовано

  15 лет назад

Просто пройдитесь по любой дороге домов, и вы увидите множество контрольные признаки котлов закрытой системы, т. е. вывод дымохода, труба сброса давления и газовая труба проходят через стену в нескольких футах друг от друга. Удивительно редко можно увидеть газовая труба на самом деле оклеена, но они почти все были установлены CORGI. Я часто задаюсь вопросом, почему именно этот регулирование так повсеместно игнорируется профессией.
Излишне говорить, что если вы посмотрите на мою самодельную инсталляцию, они все в оплетке (даже водопроводные трубы, так как они расширяются и сужаются, они в конце концов не протрут дырку в трубе), хотя я Должен признаться, я не беспокоился о розетке PRV.

• • Е

  • Эд Сиретт

• опубликовано

  15 лет назад

Термостойкий силикон. Итумесцентная мастика

• • Е

  • Эд Сиретт

• опубликовано

  15 лет назад

Это усложняет работу и требует больших инструментов. Справедливости ради, рукава могут быть не видны на расстоянии.
Инспекция и мониторинг газовых работ намного лучше, чем раньше. несколько лет назад.
Что делать, если существующая установка не соответствует стандартам.
Если трубы сухие и не текут, то, скорее всего, любой слесарь отнести трубы без рукавов к категории «под угрозой».
