виды, размеры и как закрепить?

Содержание

• 1 Принцип действия
• 2 Разновидности
  • 2.1 Клиновой
  • 2.2 Распорный
  • 2.3 Разжимной
  • 2.4 Химический
  • 2.5 Забивной
• 3 Как закрепить
• 4 По какому принципу держится?
• 5 Размер
• 6 Варианты поломки
• 7 Советы по выбору
• 8 Вывод

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Вернуться к оглавлению

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Вернуться к оглавлению

Клиновой

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Вернуться к оглавлению

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Вернуться к оглавлению

Разжимной

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Вернуться к оглавлению

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Вернуться к оглавлению

Забивной

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Вернуться к оглавлению

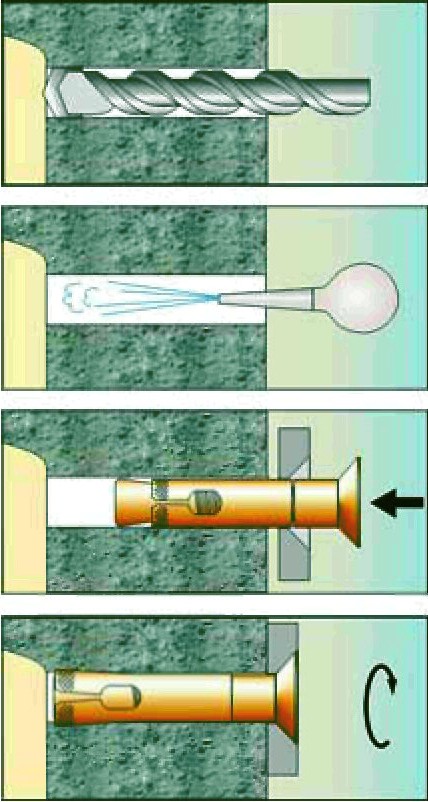

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

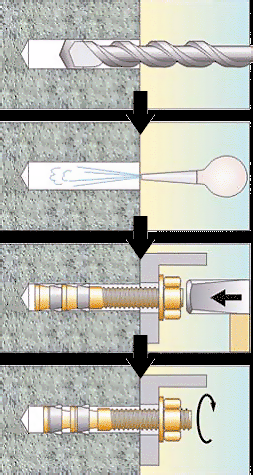

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Вернуться к оглавлению

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Вернуться к оглавлению

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

• вырыв – полное или частичное вырывание болта из поверхности;
• вырыв основания – полная поломка соединений при большой нагрузке основания;
• излом – случается при монтаже конструкции;
• срез – полное нарушение границы основания при превышении нагрузки;
• плавление – при воздействии больших температур.

Вернуться к оглавлению

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вернуться к оглавлению

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

Анкерный болт с крюком – как крепить? – Статьи о ремонте и строительстве – Диванди

• 08. 11.2019
• 4129

Анкерные болты с крюком – крепеж, предназначенный для подвешивания к стенам и потолкам различных предметов, монтажа подвесных систем и крепления конструкций на растяжках. Такие крепежи используются и в быту, и в промышленности, но для создания надежных крепежных соединений важно учесть все особенности данной категории анкеров.

Анкерные болты с крюком позволяют быстро и надежно производить монтаж светильников, радиаторов отопления, подвесной техники (бойлеры, кондиционеры и пр.) и мебели, а также веревок, кабелей и тросов, строительных лесов. Стандартные однораспорные анкеры-крюки предназначены только для установки в полнотелые строительные основания: бетон, железобетон, полнотелый кирпич, натуральный камень. Двухраспорные крепежи можно применять для монтажа в пористые и пустотелые основания.

Принцип действия этого типа анкеров такой же, как и у других анкерных крепежей с прямой шпилькой, единственное отличие заключается в том, что шпилька на одном из концов имеет форму крюка. Под крюком такого анкера расположены гайка с внутренней резьбой и шайба, которые при вкручивании шпильки-крюка обеспечивают раскрытие и фиксацию распорной втулки.

ГК «Партнер» предлагает несколько разновидностей данного типа крепежа:

• с открытым S-образным крючком;
• с Г-образным (с прямым) крючком;
• с кольцом.

Крепежи с S- и Г-образными крюками менее надежны чем кольцевые. Но они удобны для создания временных подвесных систем, монтажа оборудования, мебели и конструкций, которые необходимо периодически снимать.

Перед тем как установить анкер с крюком нужно предварительно подготовить отверстие, диаметр которого должен совпадать с диаметром крепежа. Затем отверстие очищают, вбивают в него анкер и закручивают шпильку-крючок в 3-5 оборотов по часовой стрелке. Поэтому никаких проблем с тем, как крепить изделие данного типа возникнуть не должно, они устанавливаются точно так же, как и другие анкерные крепежи.

Анкеры-крюки характеризуются большой распорной силой и стойкостью к вырыванию, но при выборе такого крепежа крайне важно точно рассчитать нагрузку, исходя из веса навешиваемой конструкции и прочности основания, в которое монтируется крепеж. Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание.

Анкерные болты с крюком (HG) в стандартном исполнении можно купить с диаметром от 8 до 20 мм и длиной от 40 до 200 мм. Также вы можете заказать изделия нестандартных размеров на сайте ГК «Партнер». Продукция поставляется оптом по ценам от производителя.

comments powered by HyperComments

Новые статьи

• • 14. 09.2018
  • 5467
  • видео

  Спасти клиента. История строительства одного загородного дома.
• • 23.08.2018
  • 13456
  • видео

  Дренаж без щебня. Современный ответ дедовскому способу.

• • 27.07.2018
  • 5066
  • видео

  Новая форма силиката

• • 04. 06.2018
  • 6177
  • видео

  Новый вечный философский спор – какой дом лучше: из керамоблока или газобетона? Строители решили устроить свой баттл. И показать, что же на самом деле происходит на строительной площадке? (АСК «Юнит»)

• • 29.05.2018
  • 7233
  • видео

  Зачем нужен кусок арматуры при приёмке работ у строительной бригады. Секреты строительного надзора от Алексея Русаковича (Агентство Строительных Решений)

Винты по бетону для проектов – Как что-нибудь закрепить на бетоне

Введите ключевые слова для поиска

Главные новости дня

1

Новый алгоритм может ускорить решение нераскрытых дел

2

Как подготовить автомобиль к зиме за 8 простых шагов

3

Почему листья осенью меняют цвет?

4

Украина атакует российский флот роботизированными кораблями

5

3D-принтер AnkerMake M5 — быстрый и простой

Редакторы, одержимые Gear, выбирают каждый продукт, который мы рассматриваем. Мы можем заработать комиссию, если вы покупаете по ссылке. Как мы тестируем снаряжение.

Крепление к бетону выглядит сложным, но при наличии соответствующих инструментов и методов это несложно.

По Джозеф Труини

9 нояб. 2020 г.

thelinkeGetty Images

Существует множество проектов по благоустройству дома, которые требуют привинчивания или прибивания гвоздей к бетону, например, при креплении кронштейнов полок к бетонной стене подвала, привинчивании подошвы 2×4 к бетонному полу, креплении металлического канала

к бетонным поверхностям, или крепление стальных анкеров к бетонному патио. К сожалению, для многих домашних мастеров использование шурупов или крепежных деталей для бетона может оказаться невероятно сложной и почти невыполнимой задачей. Но, вооружившись правильными инструментами и несколькими специальными креплениями, любой может научиться крепить практически все что угодно к бетону.

Получите больше эксклюзивных, всесторонних проектов, подписавшись на Pop Mech Pro!

Здесь мы расскажем о четырех различных методах и типах шурупов и крепежных деталей для бетона, специально предназначенных для крепления к бетону, и большинство из них также можно использовать для крепления к кирпичу, камню и бетонным блокам. Обратите внимание, что перед установкой большинства крепежных элементов для бетона необходимо сначала просверлить отверстие сверлом по каменной кладке с твердосплавным наконечником. Самый быстрый и простой способ сверлить бетон — это перфоратор, который использует как вращение сверла, так и ударные удары для сверления отверстий. Если у вас нет перфоратора, вы можете использовать обычную электрическую дрель с питанием от сети или аккумуляторную дрель, но просверливание каждого отверстия займет как минимум в два раза больше времени. Также важно всегда выдувать или пылесосить бетонную пыль из отверстия, прежде чем вставлять крепеж. Это связано с тем, что крепеж для бетона намного надежнее удерживается в чистых, незапыленных отверстиях.

[Лучшие аккумуляторные дрели для домашних работ]

Анкеры с молотком

Amazon Prime

Когда вы прикрепляете к бетону что-то относительно маленькое и легкое, трудно превзойти скорость и простоту анкеров, забиваемых молотком. Каждый анкер состоит из штифта без резьбы, вставленного в металлическую втулку. Просто просверлите отверстие в бетоне, держите крепящееся приспособление над отверстием, затем используйте молоток, чтобы забить анкер в отверстие. Когда вы вбиваете штифт, втулка расширяется наружу, удерживая анкер в отверстии.

Для большинства анкеров с молотком требуется отверстие диаметром 1/4 дюйма, а их длина варьируется от 1 до 3 дюймов. Коробка из 100 штук анкеров длиной 1-1/4 дюйма стоит около 23 долларов.

Анкеры с забивкой молотком, также известные как анкеры с гвоздями, идеально подходят для крепления металлических электрических коробок, деревянных планок, металлического трубопровода и кронштейнов полок к бетону, блокам и кирпичу.

Имейте в виду, что анкеры, установленные молотком, нелегко снять.

Щиты с мягкими медалями

Дисней+

Экран из мягкого металла является одним из старейших и наиболее эффективных доступных крепежных элементов для бетона. Это немного больше, чем полая металлическая втулка с ребристой, слегка сужающейся поверхностью, которая вставляется в отверстие. Экран сделан из мягкого, почти свинцового материала, который принимает винт из листового металла.

При установке экрана из мягкого металла важно просверлить отверстие соответствующего размера. Если отверстие слишком большое, то щит будет крутиться в отверстии. Если оно слишком маленькое, щит сломается, когда вы постучите по нему. Кроме того, вы должны вычистить всю пыль из отверстия, прежде чем забивать щит.

[Лучшие ударные винтоверты для любой работы]

Обычно доступны экраны из мягкого металла длиной от 3/4 до 1 1/2 дюйма и тремя различными диаметрами для винтов размером от № 6 до № 18.

Будьте готовы заплатить около 15 долларов за коробку из 100 щитов № 6-8; винты для листового металла необходимо приобретать отдельно. Щиты из мягкого металла подходят для крепления к бетону, блоку и кирпичу.

Стоит упомянуть, что существует еще один тип щита из мягкого металла, который называется якорем лаг-щита. Анкеры лаг-щита больше, чем щиты из мягкого металла, и в них можно вставлять большие шурупы с запаздыванием для дополнительной удерживающей способности тяжелых предметов. Упаковка из 20 лаг-щитков диаметром 3/8 дюйма и 1¾ дюйма стоит около 14 долларов. Предметы, защищенные либо щитками из мягкого металла, либо защитными щитками, при необходимости легко снимаются.

Бетонные винты

Amazon Prime

Шурупы для бетона обеспечивают быстрый, простой и невероятно прочный способ крепления к бетону. И, что самое приятное, для установки не требуется забивание молотком, анкер или щит. Все, что вам нужно сделать, это просверлить отверстие и вкрутить винт. Вот и все. Вам даже не придется задувать дыру.

Шурупы по бетону, широко известные под торговой маркой Tapcon, выглядят как шурупы по дереву, но имеют резьбу с высокой и низкой резьбой, которая плотно прилегает к стенкам отверстия. Чтобы обеспечить надежное крепление, важно использовать сверло, рекомендованное производителем шурупа, и просверлить отверстие примерно на 1/4 дюйма глубже, чем длина шурупа, чтобы не дойти до дна при вкручивании шурупа.

Шурупы по бетону бывают диаметром 3/16 и 1/4 дюйма и длиной до 3-3/4 дюйма. Доступны как шестигранные, так и крестообразные головки. Их можно использовать в литом бетоне, бетонных блоках и кирпиче. Будьте готовы заплатить около 15 долларов за коробку из 100 винтов длиной 1¾ дюйма.

Пороховые застежки

Amazon Prime

Если вы не думаете, что крепление к бетону может быть увлекательным, значит, вы никогда не использовали пороховой крепеж. По сути, этот инструмент представляет собой пистолет 22-го калибра, который забивает бетон затвердевшими гвоздями. Как это круто? (Некоторые производители инструментов также предлагают модели калибра .25 и .27.) 9№ 0003

Крепеж с пороховым приводом идеально подходит для крепления шпал 2×4 к полу, обрешетки к стенам и фанерного основания пола к бетонным плитам. Они обеспечивают невероятно прочный и быстрый способ прикрепления к бетону, но вы не можете удалить гвозди после того, как они были вбиты. 3 дюйма и различные заряды, также известные как грузы. Чем больше заряд, тем больше в нем пороха. Нагрузки пронумерованы и имеют цветовую маркировку для облегчения идентификации: от серого № 1 (наименее мощная) до фиолетового № 6 (самая мощная). Выбор нагрузки зависит от нескольких факторов, в том числе от длины гвоздя, толщины закрепляемого материала и твердости бетона.

[Когда использовать гвозди или шурупы]

Предупреждение: Пороховой крепеж представляет собой потенциально опасный инструмент. Используйте его только для крепления к залитому бетону, а не к бетонному блоку или кирпичу. Держите людей подальше от рабочей зоны и всегда надевайте защитные очки и средства защиты органов слуха.

Крепеж с пороховым приводом доступен в широком диапазоне цен, начиная примерно с 85 долларов США. Вы также можете арендовать его примерно за 40 долларов в день, не считая булавок и груза. Будьте готовы заплатить около 12 долларов за коробку из 100 штук 2-дюймовых булавок и около 12 долларов за 100 желтых булавок № 4.

Наконец, стоит упомянуть, что примерно за 30 долларов вы можете купить ручную пороховую застежку

, по которой вы ударяете молотком, чтобы активировать груз и забить штифт.

Джозеф Труини Джо — бывший плотник и краснодеревщик, который много пишет о ремонте, обработке дерева и инструментах.

8 лучших фонариков для повседневного использования

Лучшие аккумуляторные дрели

---

Испытано: воздуходувки для листьев в рюкзаке

---

Лучшие измельчители древесины для очистки вашей собственности

---

Лучшие устройства для поиска стад для любой работы

10 лучших гаражных обогревателей для зимнего тепла

---

---

Лучшие предложения инструментов Prime Day в октябре 2022 года

Лучшие беспроводные воздуходувки 2022 года

---

Лучшая бюджетная торцовочная пила

---

Лучшие высоторезы для любой работы по обрезке деревьев

---

Фонд Анкоридж | UpCodes

Деревянные порожки и деревянные стены, опирающиеся непосредственно на сплошные фундаменты, должны быть закреплены на фундаменте в соответствии с данным разделом.

Каркас из холодногнутой стали крепится непосредственно к фундаменту или к деревянным порожкам в соответствии с разделом R505.3.1 или R603.3.1, в зависимости от обстоятельств. Деревянные порожки, поддерживающие холодногнутый стальной каркас, должны крепиться к фундаменту в соответствии с настоящим разделом.

Деревянные подошвы на всех наружных стенах на монолитных плитах, деревянные подошвы раскосных стеновых панелей внутри зданий на монолитных плитах и ​​все деревянные плиты подоконников должны быть прикреплены к фундаменту с минимальным диаметром ¹ / / ₂ дюймов (12,7 мм) анкерные болты, расположенные на расстоянии не более 6 футов (1829 мм) от центра или утвержденных анкеров или анкерных лямок, расположенных на необходимом расстоянии для обеспечения эквивалентного крепления анкерным болтам диаметром 12,7 мм ( ¹ / ₂ ). Болты должны заходить не менее чем на 7 дюймов (178 мм) в бетонные или залитые раствором ячейки бетонных блоков. Болты должны располагаться в средней трети ширины плиты. На каждом анкерном болте должны быть затянуты гайка и шайба. На секцию пластины должно приходиться не менее двух болтов, при этом один болт должен располагаться на расстоянии не более 12 дюймов (305 мм) или менее семи диаметров болтов от каждого конца секции пластины. Подошвы внутренних несущих стен на монолитном плитном фундаменте, не являющиеся частью раскосной стеновой панели, должны быть жестко заанкерованы утвержденными крепежными элементами. Пороги и подошвы должны быть защищены от гниения и термитов, если это требуется разделами R317 и R318. Разрешается размещать анкерные болты, пока бетон еще пластичен, и до того, как он затвердеет. Если анкерные болты сопротивляются установке или уплотнение бетона вокруг анкерных болтов затруднено, бетон следует подвергнуть вибрации, чтобы обеспечить полный контакт между анкерными болтами и бетоном.

Исключения:

1. Стены общей длиной 24 дюйма (610 мм) или менее соединительные стеновые панели со смещенными связями должны быть прикреплены к фундаменту не менее чем одним анкерным болтом, расположенным в центральной трети секции плиты, и должны быть прикреплены к смежные стеновые панели с раскосами по углам, как показано в пункте 9 таблицы R602. 3(1).
2. Допускается соединение стен общей длиной 12 дюймов (305 мм) или короче, соединяющее смещенные раскосные стеновые панели с фундаментом без анкерных болтов. Стена должна быть прикреплена к соседним раскосным стеновым панелям по углам, как показано в пункте 9.Таблицы R602.3(1).

R403.1.6.1 Анкеровка фундамента в сейсмостойких категориях C, D0, D1 и D2

В дополнение к требованиям Раздела R403.1.6 следующие требования должны применяться к деревянным легким каркасным конструкциям в сейсмостойких категориях D ₀ , D ₁ и D ₂ и таунхаусы с деревянным легким каркасом в категории сейсмостойкости C.

1. Плоские шайбы, соответствующие Разделу R602.11.1, должны быть предусмотрены для всех анкерных болтов по всей длине требуемой стены с раскосами. линии, за исключением случаев, когда используются утвержденные анкерные ремни. Для анкерных болтов в линиях стен, не содержащих раскосных стеновых панелей, разрешается использовать обрезанные шайбы надлежащего размера.
