видео и советы по установке анкеров

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

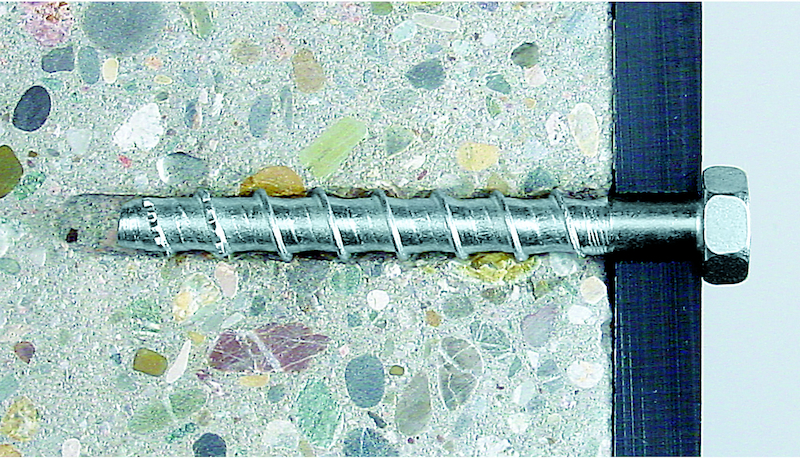

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

виды крепежа для кирпичной кладки

Кирпич на протяжении долгого времени является одним из самых популярных строительных материалов, и конструкции из него можно встретить в подавляющем большинстве как старых, так и современных зданий. Для монтажа различных предметов на таких конструкциях используются крепежные изделия разных типов, но наиболее эффективными и надежными из них являются анкерные болты, специально разработанные для кирпича – с учетом прочностных характеристик и особенностей внутренней структуры этого строительного материала.

Разновидности анкеров

Что собой представляют анкерные болты для кирпичной кладки

Анкер для кирпича – это универсальное крепежное изделие, которое одинаково успешно используется как в сфере капитального строительства, так и при выполнении несложных работ по ремонту и благоустройству зданий и помещений различного назначения. При помощи такого крепежа, представляющего собой болт специальной конструкции, на поверхности стены из кирпича можно надежно зафиксировать предметы и элементы, отличающиеся даже значительным весом. Такими анкерными болтами, в частности, могут быть закреплены предметы мебели и интерьера, светильники и люстры, подвесные потолки, фасады навесного типа и многое другое.

Конструктивные особенности болта данного типа и принцип, по которому он действует, заложены в его названии: анкер в переводе с немецкого означает «якорь». Элементом, обеспечивающим надежное сцепление такого крепежа с внутренними стенками предварительно просверленного в кирпиче отверстия, выступает специальная гильза. Помещенная в отверстие в стене, она при закручивании головки анкерного болта начинает увеличиваться в диаметре, распирая внутренние стенки отверстия и входя с ними в надежное зацепление.

Для того чтобы сцепление гильзы анкерного болта со стенками отверстия в кирпиче было еще более надежным, на боковые части ее наружной поверхности наносится специальная насечка.

Основные виды крепежа для кирпичных стен

Анкеры, специально предназначенные для монтажа в строительных конструкциях из кирпича, отличаются не только своими размерами, различия также могут состоять в конструкции и технических характеристиках. Соответственно, различаются и сферы применения такого крепежа, каждая из разновидностей которого предназначена для решения определенных монтажных задач. Именно поэтому, чтобы обеспечить высокую надежность крепления предметов, которые фиксируются на поверхности из кирпича, подходить к выбору анкерных болтов следует очень ответственно.

Специалисты, работающие в сфере современного строительства и ремонта, часто сталкиваются с необходимостью выполнения монтажных работ на конструкциях из кирпичной кладки. Эта задача решается при помощи анкерных болтов нескольких типов:

1. забивных;
2. клинового типа;
3. типа MSA;
4. двухраспорных;
5. крепежей, верхняя часть которых вместо стандартной шестигранной головки оснащена кольцом;
6. работающих по принципу химического крепления.

Каждый из вышеперечисленных типов крепежа, используемого для выполнения монтажных работ на стенах из кирпича, заслуживает того, чтобы остановиться на нем подробнее.

Анкерные крепежные элементы забивного типа

Такие анкерные болты относятся к самому простому виду крепежных элементов подобного типа. Используют забивные анкеры для выполнения крепежа на строительных конструкциях из полнотелого кирпича. Принцип работы такого анкерного болта заключается в том, что после установки в предварительно подготовленное и тщательно очищенное отверстие в стене, в нем приводят в действие распорный элемент, который и обеспечивает надежную фиксацию крепежа. После того как забивная часть болта надежно закрепляется в кирпиче, в него вкручивают резьбовой элемент.

Параметры и монтаж забивного анкера

Анкерный крепеж клинового типа

В конструкции такого анкерного болта, как понятно уже из его названия, имеется специальный элемент, который расклинивается в процессе установки. Расширяясь в отверстиях, выполненных в кирпичной кладке, клиновой элемент надежно фиксирует крепеж на строительной конструкции. Чаще всего крепежные изделия данного типа оснащают винтами, имеющими головку утапливаемого типа.

Характеристики анкер-болтов клинового типа

Анкерные крепежные изделия, относящиеся к типу MSA

Особенностью анкерных болтов данного типа является наличие в их конструкции гильзы из латуни. На боковой части такой гильзы выполнены продольные прорези, которые делят ее на отдельные лепестки, расширяющиеся в процессе монтажа крепежного элемента. Чтобы обеспечить значительное расширение распорной гильзы в процессе вкручивания в нее резьбового элемента, внутреннее отверстие в ней выполняют в форме конуса, а не цилиндра.

Размеры и параметры анкеров MSA

Анкерные болты, работающие по химическому принципу

Эти анкерные болты, фиксируемые в предварительно подготовленном отверстии при помощи специального клеевого состава, являются самым надежным типом крепежа для стен из пустотелого кирпича и пористых материалов. Клеевой состав, используемый для крепежа химического типа, заполняет внутренние полости в пустотелом и пористом материале, тем самым надежно фиксируя болт в отверстии.

Химический анкер в стене

Правила монтажа таких крепежных элементов достаточно просты и заключаются в следующем: в кирпичной кладке или в конструкции из пористого материала высверливается отверстие, которое необходимо тщательно очистить. В отверстие помещается капсула с клеем (или клеевой состав нагнетается в него из специальной тубы), а затем вставляется болт.

Естественно, что для полного застывания клеевого состава, используемого для монтажа химических анкеров, требуется определенное время, которое зависит как от состава клея, так и от температуры окружающего воздуха. Производители, занимающиеся выпуском таких анкеров для кирпича, обязательно указывают в рекомендациях к ним период, необходимый для полного застывания клеящего состава.

Инжекционная масса химического анкера может находится внутри капсулы или в отдельной тубе

Анкерные крепежные изделия с кольцом

Кольцо, которое вместо стандартной шестигранной головки присутствует в конструкции таких анкерных болтов, предназначено для более удобного монтажа различных предметов: светильников и люстр, кабельных трасс, элементов коммуникаций различного назначения и др. Производители такого крепежа выпускают его с кольцами разных размеров, чтобы потребители могли выбирать болт в зависимости от веса и габаритов фиксируемых с его помощью предметов. Разновидностью такого анкерного болта является крепеж с крюком вместо кольца, что позволяет снимать с него закрепленный предмет, если в этом возникает необходимость.

Характеристики анкерных болтов с кольцами

Двухраспорные анкерные изделия

Анкерные болты данного типа, в конструкции которых имеется распорная втулка, разжимающаяся в процессе монтажа не в одном, а сразу в двух местах, позволяют выполнить надежный крепеж в том числе и в пустотелом кирпиче. Высокая надежность использования таких изделий объясняется тем, что хотя бы один из его распорных элементов придется не на пустотелую часть кирпичной кладки, а на твердую часть ее внутренней структуры.

Параметры двухраспорных анкеров (нажмите для увеличения)

В приведенном выше обзоре перечислены лишь наиболее популярные виды анкерных изделий, применяемых для выполнения крепежа в кирпиче. На самом деле современная промышленность выпускает и другие анкеры, которые могут быть использованы для кирпича и формировать с таким строительным материалом надежные соединения. Различаются такие крепежные изделия не только по своим конструктивными особенностями и техническими характеристиками, но и по стоимости, что обязательно следует учитывать при их выборе.

Как правильно выполнить монтаж анкера в кирпичной кладке

Анкерные изделия, используемые для крепления различных предметов на конструкциях из кирпича, разработаны таким образом, чтобы их монтаж не вызывал никаких сложностей. Выполняется он в следующей последовательности.

• В конструкции, на которой необходимо выполнить крепеж, просверливается отверстие. Его диаметр должен соответствовать диаметру анкерного изделия.
• После тщательной очистки отверстия в кирпич вбивается, вставляется или ввинчивается анкерный болт.
• Затягивая головку болта, необходимо добиться максимального разжимания распорной втулки, о чем будет свидетельствовать надежная фиксация крепежного элемента в кирпичной кладке.

Принцип установки анкера

Выбирая место для сверления отверстия, следует обращать внимание на то, чтобы оно не приходилось на промежуток между кирпичами, заполненный цементным раствором. Выполнять это отверстие надо только в теле самого кирпича.

Необходимо также уделить внимание состоянию материала, из которого выполнена строительная конструкция, потому что трещины в нем могут значительно ослабить формируемое соединение.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Установка анкерных болтов в фундамент при бетонировании

Анкерный болт – прочный крепежный элемент, который активно используют при возведении фундамента. Анкерные болты актуальны не только в работе при обеспечении надежных соединений, но и при возведении сложных конструкций, обладающих большими габаритами и весом.

Универсальный мощный анкерный болт подходит для работы с бетонными основаниями. В зависимости от типа детали определяют и сферу его применения. Определенные модификации производят для крепления в пористых материалах, отличающихся непрочной внутренней структурой.

Выделяют несколько разновидностей анкерных болтов по особенностям конструкции:

• Составные болты. По своей структуре они имеют две части, которые соединены между собой муфтой. В процессе монтажа крепежной системы в фундамент нижняя часть болта уходит в бетонную поверхность, а верхняя остается снаружи для вкручивания в муфту.
• Изогнутые болты. Визуально они имеют форму крюка. В случае с фундаментными работами их сначала крепят к железобетонному основанию, после чего заливают бетонным раствором.
• Прямые анкерные болты. Монтируют в уже застывший бетон. Для этого с помощью перфоратора проделывают отверстие в фундаменте, а затем устанавливают болт. Для надежной фиксации используют эпоксидный гель.
• Болты анкерной плитой. Устанавливают перед заливкой бетонного раствора. Особенность конструкции болта в том, что он в нем есть металлическая пластина. Ее крепят с помощью сварки.
• Болты с коническим концом анкерные. Крепеж монтируют уже после бетонирования. Надежная фиксация обеспечена за счет разжимной цанги. Конструктивный элемент позволяет использовать болты с коническим концом для крепежа мебели, сантехники.
• Съемные болты. Этап монтажа проходит в два этапа. Нижняя обойма устанавливается в фундамент. А шпилька с резьбой монтируется уже после бетонирования.

Фундаментные анкерные болты по своему строению, выдерживаемым нагрузкам, материалу способны обеспечить надежное соединение. Все производители тестируют изделия на выдерживаемые нагрузки и эксплуатацию в условиях воздействия потенциальных внешних факторов. Стандарты производства болтов указаны по ГОСТу. Все болты должны иметь маркировку, согласно которой можно определить их технические особенности, сферу применения и условия окружающей среды.

Установка анкерных болтов в фундамент: пошаговая инструкция

Определяют три условия, благодаря которым фундаментные прочные болты обеспечивают надежное крепление в фундаменте:

1. Сила трения болта. Объясняется это тем, что неподвижность элемента зависит от распределения нагрузки на крепежный элемент и сам фундамент.
2. Упор.  Анкерный прочный болт самостоятельно компенсирует нагрузки.
3. Склеивание. При соприкосновении с фундаментом образовываются касательное напряжение, которое тоже берет на себя часть нагрузки.

Также при работе с фундаментными поверхностями для усиления прочности используют болты на основе клея. Слоксановые и эпоксидные клеи применяют в случаях, если нужно закрепить конструкцию при асимметрии.

Если фундамент поддается постоянным нагрузкам в виде вибраций, лучше остановиться на распорных крепежах. Анкерные болты с коническим болтом отлично выдерживают статические нагрузки, но не предназначены для монтажа, где есть потенциальная угроза ударов.

Процесс установки фундаментного болта включает несколько этапов:

1. Для начала нужно изучить особенности фундаментных болтов, которые вы планируете использовать для работы. На изделиях есть маркировка. В соответствие с ней можно определить тип болта, предельно допустимые нагрузки.
2. Если анкерный качественный болт подходит по назначению, можно приступать к работам. На подготовительном этапе  определяют местах фиксации болтов.
3. Существуют правила по монтажу анкерных болтов. Например, при расчете расстояния между ними ориентируются на глубину отверстия. Расстояние между болтами в два раза больше, чем само вхождение.
4. При установке анкерных болтов в мокрый бетон все работы должны быть выполнены до момента его застывания. Анкера должны входить ровно, поскольку даже несущественные наклоны могут привести к деформации в дальнейшем.
5. Заключительный этап установки прочных анкерных болтов. Необходимо скрепить болты. Для этого подойдет металлическая пластина или деревянное основание. Некоторые типы (по описанию выше) монтируются в уже застывший бетон. В этом случае достаточно будет просверлить поверхность и вставить крепеж.

Из чего изготавливают анкерные болты для фундаментных работ?

Учитывая нагрузки и функции, которые возлагают на анкерные болты, крепежи изготавливают из высокопрочных материалов. Преимущественно выбирают сталь. Также производители предлагают ее разновидности для повышенной стойкости к перепадам температур, осадкам. Дополнительно болты проходят термическую обработку. Благодаря этому удается снизить вероятность разрыва соединения.

В зависимости от конструкции болта, выдерживаемых нагрузок, производителя отличается и стоимость крепежных изделий. При покупке фундаментных болтов важно убедиться, что они соответствуют стандартам ГОСТа и прошли все необходимые тестирования. Только после контроля качества детали можно применять для фундаментных работ.

Фундаментные болты считаются долговечными и надежными. Из-за высокого спроса на высокопрочные болты выпускают различные виды крепежных систем, отличающиеся между собой функциями.

Анкер фундаментный крепится к опоре конструкции или элементами стен. В промышленных цехах с их помощью монтируют массивное оборудование.

Виды анкерных болтов

Анкерные стальные болты для фундаментных работ выпускают в соответствии с ГОСТом. Стандарты были прописаны еще в 1980 году. В 2012 на их основе разработали современный стандарт, на который обязаны ориентироваться все производители. Документ регламентируют типы болтов, их размеры, назначение.

1. Изогнутые болты. Изготавливают из высокопрочной стали. По конструктивным особенностям они имею изгиб в нижней части изгиб. Он выполнен под углом 90 градусов или в форме Z. Диаметр изогнутых болтов колеблется в пределах от 1,6 до 4,8 см. По длине стержня – от 500 до 2500 мм. Крепится с помощью двух гаек и шайбы между ними.
2. Болт прямой с резьбой на концах. Этот вариант отличается анкерной плитой. Это платформа из стали с отверстием посредине. Через него проходит фундаментный болт. Этот вид имеет ряд модификаций по форме и диаметру стержней. Отличаются и сами шайбы по форме и размеру.
3. Болты-составные стрежни. Между собой стержни крепятся втулками с резьбой. Четвертый тип анкерных болтов считается легко извлекаемым, поэтому его используют при условии, если есть вероятность необходимости демонтажа конструкции.
4. Фундаментные болты пятого типа имеют резьбу со стержнем гладкой текстуры.
5. Болты с маркировкой 6.1, 6.2 и 6.3 отличаются утолщением в нижней части стержня. Для крепежа понадобятся вспомогательные элементы – втулка и разжимная цанга. Эти болты монтируют после затвердевания бетонного раствора.

Правила монтажа анкерных болтов

Существует два способа монтажа – в мокрый бетон и в фундамент после того, как бетон застынет. В обоих случаях важно грамотно разметить места установки болтов. Эксперты выделяют несколько базовых правил установки анкерных крепежей, которые обязательно нужно учитывать.

• фундаментные болты, по стандартам ГОСТ, типа 1.2 с анкерной основой лучше монтировать до момента затвердения бетона. То есть, применяется технология установки в мокрый бетон. До момента затвердения вы должны зафиксировать анкер по правилам;
• болты с маркировкой 1.2 подходят для установки в прочный фундамент после затвердения бетона. После монтажа их дополнительно укрепляют раствором аналогичного состава. По факту, бетонная смесь для изготовления фундамента и закрепляющая должны быть одного вида;
• анкерный болт с расширением нижней части монтируют только в предварительно образованные отверстия. По диаметру лазейка должны соответствовать стержню;
• допустимо только вертикальное расположение стержня;
• расстояние между анкерными стальными болтами рассчитывается по формуле: глубина отверстия Х 2;
• при фундаментных работах болты крепят посредине ленточного основания;
• не рекомендуют использовать крепежные болты такого типа под перегородки.

Болты для фундамента изготавливают в виде прута с резьбой на одном конце и загибом на другом. За счет последнего удается получить соединение. Анкерные болты подходят для прочных строительных материалов. Для пористых поверхностей выпускают отдельные модификации с двумя втулками.

Преимущественно фундаментные болты выдерживают температурные «качели» от -50 до +50. Если же вы планируете монтировать их в температурных условиях, выходящих за эти рамки, нужно дополнительно учитывать особенности фундамента. По размеру конструкции, ее материала определяют наиболее подходящий тип анкерного болта.

 Наиболее сложным этапом установки фундаментных мощных болтов является бурение в ограниченном пространстве. Если квадратура свободного места позволяет, можно использовать перфоратор. Для более ограниченного пространства требуется сверло под прямым углом. Обычно это занимает немного больше времени.

Стандарты ГОСТ

Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.

Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.

В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов  – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.

Нанесение цинка возможно двумя способами:

1. Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
2. Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.

Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них. При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе.

Комплектация по ГОСТу

ГОСТ разработан на основе нормативных строительных документов. Он регламентирует размеры изделий, их качество, особенности хранения и транспортировки.

Что касается требований комплектации, крепеж должен состоять из следующих частей:

• основной стержень;
• анкерная арматура;
• плитка и втулка;
• муфта и шайба;
• зажимная цинга;
• гайка;
• труба.

Некоторые составляющие могут отсутствовать в зависимости от модификации. Для понимания, в прямых болтах резьба накручивается только с одной стороны. Также есть только центральная штанга и гайка. Если рассматривать другие более сложные крепежи, их структура усовершенствована и спроектирована в зависимости от выполняемых функций, специфики крепления и области применения. Фиксаторов в виде гаек и шайб может быть несколько.

Преимущества и недостатки фундаментных болтов

Если вы намерены использовать анкерные болты для монтажа массивных конструкций, оцените их плюсы:

• выдерживают большие нагрузки. Предельные показатели рассчитываются с учетом веса конструкции и особенностей фундаментного основания;
• изобилие видов, которые отличаются между собой конструкцией. В зависимости от поставленных задач можно подобрать качественные крепежи с гарантированной долговечностью эксплуатации;
• предусмотрено 2 вида монтажа (описывали выше). За счет этого устанавливать болты удобно не только во время бетонирования, но и после, уже на готовый фундамент;
• используют надежный материал – высокопрочная сталь с возможностью оцинковки.

К недостаткам относят следующие характеристики крепежа:

• ограниченная область применения. Фундаментные болты используют для монтажа конструкций к бетонным основаниям, из природного камня или кирпича;
• для работы с анкерами нужен определенный опыт, грамотный расчет расстояния и изучение особенностей фундамента.

Условия эксплуатации болтов в ходе бетонирования

По специфике эксплуатации различают расчетные и конструктивные болты фундаментные. В первом случае анкер распределяет нагрузку и передает ее фундаменту. В конструктивных крепежах главной задачей становиться стабильность работы механизмов. То есть, болт предотвращает конструкцию от сдвигов, смещения и деформации.

В соответствии с методом установки фундаментных болтов классифицируют на:

• устанавливаемые до затвердения бетонного раствора. Это наиболее распространенный способ монтажа;
• путем сверления отверстия в готовый фундамент. Метод актуален для распорных болтов и прямых. Просверливается отверстие с расчетом диаметра крепежа, куда затем монтируется анкерный болт. Такой способ не подходит для соединения крепежей при возведении высоток. Они не смогут выдержать ветровую нагрузку.

Фундаментные анкерные болты можно использовать для монтажа к прочным основаниям. Поэтому, предварительно важна оценка качества фундамента. Например, в пустотелый кирпич устанавливать анкерные болты запрещено.

Область применения болтов:

• для крепления промышленного оборудования. Это могут быть станки, технические агрегаты, прессовые машины и другие;
• реконструкция фундамента. Для его укрепления понадобится параллельно со старыми болтами монтировать новые;
• установка надежных болтов для укрепления цоколя;
• крепление навесного оборудования (бытовое назначение).

Назначение фундаментного анкера

В фундаментных работах анкерный болт играет роль фиксатора. Нижняя его часть крепится в основание, а верхняя с помощью резьбы соединяется с самим фундаментом. Анкерные болты отлично зарекомендовали себя при строительстве быстровозводимых сооружений и монтаже массивного оборудования.

Свойства крепежей:

• надежная фиксация стержня в фундаменте;
• установка прочных болтов до того, как вы зальете бетонный раствор;
• гарантия долговечности при монтажных работах.

Только при грамотном выборе установки болта можно рассчитывать на его преимущества. Чтобы сориентироваться в локации и правильно рассчитать положение крепежей, лучше исходить из проектировки объекта. Берется во внимание информация о несущих конструкциях. Только под ними можно монтировать анкера.

Способы восстановления фундаментных болтов

Существует несколько вариантов восстановления целостности анкерных болтов, если в результате неправильного расчета нагрузки они деформировались, поддались воздействию коррозии.

1. Ремонт существующих анкерных болтов. Соединенные с фундаментом анкерные болты могут быть отремонтированы с использованием механических муфт или удлинителей сварочного штифта. В этих случаях нужно заменить резьбу анкеров. Ремонт может увеличить срок эксплуатации, если правильно установить причину негативных последствий.
2. Перемещение. Болты опускаются в колодцы. После настройки положения их выравнивают, пропуская через отверстие в опорной части оборудования. Затем фиксируют гайками. Одним из основных недостатков при перемещении анкерных болтов являются возможные препятствия, вызванные сборкой арматуры.
3. Замена болта. Чаще всего лучшей альтернативой является полное удаление и замена крепежей. В процессе устанавливают новые анкерные болты в то же место, где и были прежние болты. В этом случае крепления могут быть длиннее с большим диаметром. За счет этого они могут выдерживать более серьезные нагрузки.

Перед проектированием работ с использованием фундаментных болтов, необходимо убедиться в их качестве. Производитель обязан предоставить подтверждения тестирований и соответствия ГОСТу. Поскольку крепежные системы применяются в условиях установки массивных конструкций, ошибки при монтаже недопустимы. Помимо оценки самих крепежных элементов не забывайте и об исследовании самого фундамента.





Принцип действия анкерного болта | Зачем нужен анкерный болт

Анкерный болт – это крепежная деталь высокой прочности, встроенная  в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача – предотвращение разрушения или повреждения.

В масштабных строительных проектах для соединения конструкций с фундаментом для повышения сейсмостойкости, анкерные болты способны обеспечить надежное крепление. Также анкерные часто называют литыми, исходя из специфики их производства. Мощные болты монтируются в бетонные основания. Как только происходит затвердение бетона, конец болта с резьбой прикрепляется к детали, который соединяет болт с конструкцией.

С анкерными болтами удается свести к минимуму вероятность ошибок при монтаже. Если устанавливать крепеж в мокрый бетон, задача усложняется. Только после полного застывания анкерный болт сможет выдерживать предполагаемую нагрузку.

Зачем нужен анкерный болт и его разновидности

Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

1. Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который  в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции.  Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
2. Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
3. Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.
4. Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.
5. С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
6. С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
7. Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.

Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты

Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

• конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;
•  сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;
• латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами

При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.

Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.

Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.

Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

• возведения колонн;
• строительства балок, перекрытия плитами;
• оконных и дверных проемов;
• козырьков и навесов;
• строительства сооружений;
• подвесных работ и других целей.

Монтаж анкерных болтов: важные детали

В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.

Для формирования отверстия нужно:

• обозначить размещение детали;
• просверлить лазейку на 1,5-2 сантиметра длиннее стержня. Диаметр отверстия определяется маркировкой крепежной детали;
• устранить образовавшийся от сверления мусор.

Анкер с гайкой применяют в тех случаях, если нужно закрепить конструкции незначительной толщины. Проще всего забивать молотком, а гайку закрутить ключом. Для демонтажа болтов достаточно ослабить гайку и удалить крепеж.

Свойства анкерных болтов и нагрузки

Основное назначение анкерных болтов – крепеж и надежная фиксация соединения. Воздействовать на него могут две силы. Сила упора образовывается в том случае, если на крепеж оказывается перпендикулярное влияние с целью сломать или вырвать.

Сила трения формируется при возникновении нагрузки вдоль оси анкера. Удерживается болт в случае этой силы за счет трения своих элементов и основания, в которое он вмонтирован.

Способы воздействия могут возникать вместе или по отдельности. Во избежание деформации конструкция должна быть прочно закреплена по всем правилам монтажа. Еще одно важное правило заключается в том, что материал основания должен быть предназначенным к подобным нагрузкам. Существует максимально допустимые нагрузки по каждому типу поверхности.

Принцип действия анкерного болта: в чем его достоинства

Существует ряд преимуществ при использовании качественного анкера:

• болты выдерживают высокие нагрузки, поэтому отлично зарекомендовали себя в строительной индустрии. Востребованные на рынке изделия благодаря своей нагрузочной способности;
• расширенный модельный ряд болтов, поэтому легко подобрать подходящий вариант в зависимости от специфики монтажа;
• эксплуатационные свойства углеродистой стали. Прочный материал не поддается коррозии;
• простота монтажа. Не потребуется специальное оборудование и много времени для установки болтов по правилам монтажа;
• с помощью анкерных болтов можно укреплять существующие конструкции;
• устойчивость к постойным факторам воздействия. Например, при вибрации детали не расшатываются, не сгибаются и сохраняют свои свойства.

К недостаткам относят стоимость анкерных болтов и необходимость создания отверстия в основании.





Анкерный болт: какие виды поломок встречаются?

Поскольку болты подвергаются большим нагрузкам, существует несколько последствий, вызванных неправильным монтажом или выбором типа крепежа. Каждый анкерный болт может выдерживать определенные нагрузки. Получить информацию об этом можно путем расшифровки маркировки. По ГОСТу определяется перечень поломок, которые могут случиться в крепежном соединении:

• вырывание болта с фиксирующей поверхности. Различают поверхностное или частичное вырывание;
• вырыв основной платформы. Из-за воздействия сильных нагрузок на само основание может произойти полная поломка;
• изгиб болтов. Чаще всего случается во время монтажа;
• плавление. При влиянии недопустимых высоких температур болты могут плавиться.

В стандартах ГОСТа прописаны требования хранения, эксплуатации, монтажа, производства анкерных болтов. Они имеют маркировку свою маркировку. Изучите свойства болтов перед монтажом, чтобы не допустить поломок и обеспечить долговечное соединение. Нужно не забывать и о расчете допустимой нагрузки и технических характеристиках болтов.



Как крепить анкерный болт. Принцип крепления различных анкеров

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.

2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

• Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.

• Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.

• Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.

• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Например, для анкера М8, установленного в тяжёлом бетоне на глубине 80 мм, рекомендуемая нагрузка на вырыв не должна превышать 7,3 кН, а для М10 — 13,0 кН. В лёгком, или ячеистом бетоне она уменьшается почти в два раза.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.

2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.

4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.

5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.

6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.


В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

7. Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Выбор и использование всех типов стеновых анкеров

Используйте правильный якорь … если стоит висеть, стоит висеть прямо !!

Каждый день … где-то … что-то близкое и дорогое падает с чьей-то стены или потолок! С этой целью мы предлагаем этот сборник информации, букварь как это были переживания и общие разум, чтобы помочь вам сохранить ВАШИ настенные ковры на своем месте!

(Даже если вы думаете, что знаете все, что нужно знать о якорях, там может быть что-то здесь и для вас!)

Что такое якорь?

Анкер – это застежка, которая может прикрепить возражать другому в ситуациях, когда винты, гвозди, клеи или другие простые крепежные либо непрактично, либо неэффективно.Две общие поверхности, на которых можно использовать анкеры: 1) на очень жестком поверхности, такие как бетон и 2) на полых поверхностях, таких как двери, стены и потолки … особенно там, где нет удобной деревянной стойки или балки за поверхность.

Есть много стилей якорей, каждый из которых имеет свои сильные и слабые стороны … буквально! Анкер, который крепок при установке в гипсокартон, может быть не таким прочным в бетоне. Или виза наоборот! Возможно, самая большая проблема с якоря почти все “чувствуют” сильные, когда впервые установлены.Однако со временем анкер, который не подходит к стене материал со временем ослабнет, что приведет к повреждению стены, подвешивания и все, что было под ним!

Эта путаница усугубляется производителями, которые продавать вешалки для полотенец, тумбы и другие «подвесные» предметы с анкерами которые недостаточно сильны для работы. В интересах «экономии», наименее дорогие анкеры иногда включаются без каких-либо инструкций относительно безопасности, альтернативные способы крепления.

Какой вес может выдержать якорь? Это зависит от насколько вы доверяете моему отказу от ответственности…

Пытаетесь прижать меня, а? Хотел бы я сказать вам точно, но сила любого якоря зависит от ряда переменных, таких как 1) тип объекта подвешивание, 2) тип поверхности, на которой установлен анкер, 3) состояние поверхность … и, конечно же, 4) тип якоря!

Например, вы можете успешно повесить антикварное зеркало весом 25 фунтов с винтом в пластиковом дюбеле (в гипсокартоне) , где сила направлена ​​вниз .Тот же анкер и винт могут не поддерживать 25-фунтовый шкаф , если шкаф имеет тенденцию тянуть якорь наружу … что означает уничтоженные ценности !! Это все родственник. То есть сила.

Я буду включать некоторые данные о нагрузке для каждого типа якоря, но примите это скорее как меру относительного прочность между типами анкеров … не является правилом или твердым указанием! Если ваша стена структурно слабая, была отремонтирована, повреждена водой и т. Д., Это невозможно узнать истинную силу без тестирования на месте. Конечно, дело Тебе, потому что ты там, а я здесь!

Типы анкеров и их применение …

Все анкеры можно разделить на два основных типа … распорные анкеры и Анкер для пустотелых стен .

1) Расширительные анкеры используются в толстых твердых материалах … бетон, кирпич, раствор, металл или даже дерево. Они работают путем расширения, когда винт или болт в них продевается.Если вы что-нибудь помните о якорях расширения, запомни это …

Крепление распорных анкеров зависит от материала, в который они установлены !!

Если дюбель установлен в мягкий материал (например, гипсокартон), он может показаться сильным, но не обманывайтесь … сила минимальна и в конечном итоге он ослабнет и / или вырвется, если на него будет оказываться слишком большая нагрузка.

2) Анкеры для пустотелых стен , с другой стороны, не подходят для твердых материалов. Вместо этого они предназначены для использования в тонких материалах или на полых стенах. У каждого из них есть уникальный способ растекания в полости стены. После распространения якорь нельзя протянуть через меньшее монтажное отверстие. В прочность анкера пропорциональна размеру “распространение”!

Это основы … теперь давайте посмотрим на некоторые конкретные якоря. от наименее сильного к наиболее сильному. Мы исследуем конкретные бетонные анкеры в другой статье.

Дюбели пластиковые (и прочие)

Пластиковые распорные анкеры – одни из наиболее часто используемых … и злоупотребляли … стеновыми анкерами. Они доступны в нескольких размерах и дизайны (см. рисунок). Пластиковые анкеры большего размера подходят для винтов большего размера и поэтому имеют большую удерживающую способность. Тем сильнее «ребристые» анкеры обеспечат наибольшую прочность захвата, независимо от материала стен.

когда винт устанавливается в пластиковый анкер, он расширяется, оказывая усилие на материал, в который он установлен.Как и все распорные анкеры, это самый прочный при использовании в твердом материале , таком как бетон. Их сила даже ограничены бетоном, потому что пластик не является неразрушимым … поэтому они может вырваться из-за поломки анкера! (Для этого конкретного приложения есть распорные анкеры из свинца … на рисунке выше в левый верхний угол. Подробнее в будущей статье о бетонных анкерах!)

Установка пластикового анкера – это вопрос , сначала сделав отверстие для анкера в поверхности.Это можно сделать с помощью дрели в твердой материалы, либо шило в гипсокартон. Я всегда предпочитал использовать шило в гипсокартон, так как не образуется пыли. Однако, если вы предпочитаете использовать сверло выберите старое, изношенное сверло, если оно у вас есть. Гипсокартон – это очень абразивен и затупит хорошее сверло!

Затем просто вдавите анкер в отверстие, пока он не будет на одном уровне с поверхность. Желательно, чтобы отверстие было немного меньше, чем максимальная ширина анкера, поэтому при необходимости постучите по анкеру заподлицо молоток.Осторожно … если отверстие слишком маленькое, анкер будет коллапс при нажатии на него!

Пластиковые дюбели в целом являются наименее прочными всех анкеров, обсуждаемых здесь, с фактическим усилием на вырыв около 30 фунтов в бетоне, но всего 10 фунтов в гипсокартоне (в зависимости от анкера и размер винта).

К сожалению, многие люди используют пластиковые анкеры в гипсокартоне, когда они не должны.

Когда можно безопасно использовать пластиковый анкер в гипсокартоне?

• Когда нагрузка небольшая, а сила перпендикулярна якорь.На пластиковые анкеры можно повесить довольно тяжелые картины или зеркала, надеть трос или крючки для подвешивания картин на анкерный винт. Использовать по возможности два анкера и винты … дополнительная прочность В любом случае желательный плюс – это хорошая практика развешивания картинок. Спросите любого профессионального фоторедактора !!
• Чтобы “стабилизировать” или стабилизировать настенную подвеску, удерживается главным образом другим, более сильным якорем. Этот метод Подвешивание полезно на вешалках для полотенец или карнизах, у которых есть два близко расположенных дыры.Используйте прочный якорь, например, тумблер в верхнем отверстии и пластиковый анкер в забое. (Подробнее по этому вопросу в «переключает»).
• Никогда не используйте пластиковый дюбель в потолке под любым обстоятельства, если вы не вешаете что-то очень легкое, например дымовая сигнализация! Вы пожалеете!

Удаление дюбель …

Если это еще не вытащил … частично вставьте винт в анкер и вытащить это.Покачивание при вытягивании может помочь освободить якорь. THE ВИНТ, я имею в виду!

Анкер для гипсокартона с резьбой

Известен под торговыми марками, такими как EZ-Ancor (это не опечатка !!) или Zip-It , г. этот тип анкера представляет собой большую гайку с внешней резьбой и острием на конец! Большие нити предназначены для прочной фиксации в гипсокартоне и будут используйте винты для листового металла №6 или №8.

Установить эти анкеры , рекомендуется сначала пробить шилом небольшое отверстие размером с «точку» в гипсокартоне.Хотя они предназначены для «самозапуска», если это стартовое отверстие даст вам более точную установку. Затем прикрутите анкер к гипсокартону. отверткой с головкой Филиппа, пока головка не прижмется к стене поверхность. Их также можно установить с помощью шуруповерта или обычного источника питания. дрель с насадкой-отверткой. Поверхность гипсокартона может искажать, рвать или слегка “выгибать” при установке анкера … это это совершенно нормально и этого следовало ожидать.

Как вы можете видеть на рисунке (слева), заостренный конец металлической версии распространяется в стене при установке длинного шурупа.Это распространение не добавляет силы к якорю … точки только уходят с дороги винт! В Фактически, точки могут быть отломаны перед установкой, если меньше проникновения в стена желательна. Вам потребуется предварительно просверлить отверстие немного большего размера для большие нитки, чтобы схватить гипсокартон.

Анкеры для гипсокартона с резьбой доступны как из нейлона, так и из металла. На мой взгляд, забудьте о нейлоновый тип. Они не очень прочные и с большей вероятностью сломаются, когда установлены чем металлические.Разница в цене настолько мала, что я не понимаю, зачем их производят. Я думаю (выберите один) либо кто-то еще нравится их ИЛИ всегда есть рынок для более дешевого продукта!

Насколько прочны анкеры с резьбой? У них немного больше удерживающей силы в гипсокартон, чем пластик якоря расширения … что не … но не более того. Наверное о удвоить силу … от 15 до 25 фунтов в хороший день. В целом они предназначены для те же несущественные подвесы для легких нагрузок, как пластиковые дюбели, и не следует полагаться в критические приложения.

Удаление анкера с резьбой …

Вставьте отвертку в головку анкера и поверните против часовой стрелки. пока якорь не освободится. «Точки» распространения могут увеличить отверстие немного по мере их выхода. Часть игры!

Переключатели для гипсокартона с резьбой

Это «старший брат» резьбового анкера для гипсокартона. Oни сочетать простоту установки резьбового анкера с некоторыми из сила переключателя.

Для установки сначала прикрутите тумблер к стене.Как и ты на графике видно, что рычаг, похожий на рычаг, поворачивается перпендикулярно якорю как винт установлен. Затем переключатель тянется к внутренней части стена, пока она не будет заподлицо со стеной.

При правильной установке они довольно прочные … до 40 фунтов или Больше. То есть при правильной установке! Я использовал их на четырех и только четыре раза. В каждом случае не менее половины анкеров вышел из строя одним из двух способов … либо “тумблер” не повернулся и затяните винт ИЛИ винт снимает рычаг.И меня заставили … пока стиснув зубы … использовать стандартный тумблер, чтобы заменить его. Итак … снова цитирую только личный опыт … Я не могу рекомендовать этот тип переключения в его настоящий дизайн.

Снятие резьбовых фиксаторов гипсокартона …

Переключатель не подпружинен, поэтому удаление винта не обязательно позволю убрать тумблер. Когда винт удален, металлический тумблер может упасть . Опять же, может и нет. Так возможно, вы не сможете удалить этот переключатель.У вас есть несколько опции …

С помощью отвертки поверните анкер против часовой стрелки, чтобы открутить его. это от стены. Если переключатель препятствует дальнейшему удалению, используйте ножницами или кусачками, чтобы отрезать голову от тела. Фу! Корпус анкера упадет в стену. Затем вы можете 1) отремонтировать отверстие с помощью легкой шпаклевки или гипсокартона или 2) использовать настоящий переключатель в старое отверстие, чтобы переустановить подвес, если стена не слишком повреждена.

Если вы не можете разрезать резьбовую перемычку для гипсокартона, можно вместо этого постучите им по стене, вставив в него отвертку и ударив конец отвертки молотком.Растирайте осторожно, но твердо, пока якорь находится под поверхностью. Если вы продолжите нажимать, вы в конечном итоге полностью протолкните анкер через стену. Если вас устраивает косметический ремонт и не хотите ничего вешать в том же месте, коснитесь голову немного под поверхность гипсокартона и заделайте отверстие с помощью легкая шпаклевка или состав для гипсокартона.

Пластиковые анкеры с крыльями

Этот специальный тип пластикового анкера представляет собой компромисс между прочностью и стоимостью. Они намного дешевле в производстве, чем металлические анкеры, но предлагают больше чем вдвое больше прочности пластиковых дюбелей.

Для установки сначала просверлите отверстие подходящего размера в гипсокартон. Затем сложите крылья друг к другу и надавите на якорь. через стену. В комплекте с анкером поставляется специальный острый инструмент, который используется для толкания центра крылья так, чтобы они как следует разложились в стене. Якорь не функционируют должным образом, если этого не сделать, даже если ввинчивается !! Если у вас нет инструмента, небольшая отвертка вставленный в отверстие для винта, будет выполнять ту же работу.После установки винта крылья плотно прижаты к стена.

Поскольку эти анкеры полностью изготовлены из пластика, они должны быть установлен с некоторой осторожностью. Слишком большая сила может разорвать отвинтить их или, что еще хуже, свернуть крылья. Если они потянут сквозь стену они оставляют за собой большую дыру. Слишком сильное затягивание винтов во время установки или использования слишком большого винта также может обрываться резьба, что ослабляет анкер.

Однако с учетом этих недостатков они по-прежнему являются достойным выбором. для полотенцесушителей и других полотен средней тяжести.Они должны уметь поддержка от 25 до 35 фунтов каждый в гипсокартоне … достаточно для большинства полотенцесушителей, туалета держатели для бумаги и другие завесы среднего веса. К моему удовольствию, некоторые “просвещенные” производители теперь начинаем поставлять этот тип якорь с держателями для полотенец и держателями для туалетной бумаги. Надеюсь, будет больше следовать примеру!

Удаление пластикового якоря с крылышками …

Слегка поверните винт в головку анкера и вытащить. Он должен быть бесплатным. Если он слишком сильно сопротивляется, вы можете использовать Сверлом 1/4 дюйма и просверлите головку анкера.Тело якорь упадет в стену.

Анкер для полых стен с гильзой … a.k.a. Молли Болтс

Болты Molly представляют собой интересный с механической точки зрения анкер. Они сочетают в себе простоту установки из пластика. распорный анкер с гораздо большей прочностью. Самые большие молли могут вместить До 50 фунты.

По сути, болт молли добавляет прочную резьбу к любому материалу, к которому он прикреплен. Таким образом, все, что установлено с молли может быть установлен и снят несколько раз без потери сила.Просмотр графики на Слева верхняя часть молли предназначена для работы с очень тонкими материалами. Этот стиль обычно используется для добавления поддержки полым дверям для подвешивания полотенца. решетки, крючки для одежды и даже дверные ручки-пустышки.

Вторая и третья молли называются «ведущими молли», второй предназначен для гипсокартона толщиной 1/2 “, а третий – для 5/8” толстый гипсокартон. У них обоих есть комбинация металла / пластика, которая якобы позволяет забивать их в гипсокартон с помощью молотка. Не рассчитывайте на это! Позже …

Самая низкая молли на графике – это молли оригинального стиля … без точки! Размеры Mollys от 1/8 “до 1/4” (это размер винта). Как и в случае с большинством анкеров, используйте самый большой размер, который подходит для поставленная задача, так как чем больше молли, тем больше сила!

Чтобы установить молли , сначала просверлите отверстие диаметром в желаемом месте. Предварительное сверление важно даже при использовании “приводных молли”. так как они могут погнуться или деформироваться, если стена будет слишком твердой.Для меньшего mollys можно использовать шило, чтобы сформировать отверстие, как описано для установки пластикового расширения якоря (вверху).

Вбивайте молли в отверстие, пока головка не окажется на одном уровне. с гипсокартоном. У Молли металлические «зубы», которые сжимают гипсокартон, и важно, чтобы эти зубцы были прочно вмонтированы. Затем поверните винт Молли по часовой стрелке. Это подтянет основание молли к внутрь стены при расширении металлических ножек. Совет … хотя большинство молли Винты имеют комбинированную крестообразную / шлицевую головку, используйте шлицевую отвертку… Phillips может выскользнуть и повредить стену! Перестань трахаться, когда ты почувствуете сильное сопротивление, и верхняя часть молли плотно прижалась к стена. График (слева) показывает то, что вы не видите … внутри стены.

Существует инструмент, похожий на плоскогубцы, известный как сеттер молли , который можно использовать для расширения молли без использования отвертки. Инструмент вытягивает головку винта прямо наружу, разгибая ноги. Этот инструмент действительно экономит время для профессионалов, но дороговато для выходных молли установщик! Графика к справа показано, как NH растрачивает еще одну молли во время демонстрации.О … человечность!

Возможно, лучшая причина использовать этот инструмент вместо отверткой, нет ли на головке молли “кручения” или скручивания. Головка болта молли имеет два острых наконечника, которые впиваются в гипсокартон, чтобы удерживать его на месте, пока вы поворачиваете винт. К сожалению, поворот винта может заставить молли вращаться, особенно если место установки отремонтировать перед ИЛИ, если вы устанавливаете молли на твердую поверхность, например, на пустотелая дверь. С помощью инструмента вы можете установить молли практически на любой поверхность… гипсокартон, дерево или даже металл! (На твердых поверхностях можно гнуть точки внутрь, чтобы плотнее прилегать.)

Снятие анкера с гильзой или молли-болта …

Mollys не так просто удалить, как пластиковые анкеры или фиксаторы, так как расширение постоянный. Но есть несколько хитростей ..

Попробуйте снять головку с болта молли …

Иногда можно перекрутить верх молли открутите болт, вставив один конец маленьких плоскогубцев в отверстие для болта а другой стороной возьмитесь за внешний край верха.Откиньтесь назад и вперед, и (если вам повезет) верх освободится, не повредив стена. С помощью отвертки вдавите корпус молли в стену, оставив вам достаточно чистую дыру.

В качестве альтернативы, можно в стену вбить …

Если вы не собираетесь ничего вешать в том же месте, поместите отвертку или набор гвоздей на головку молли и осторожно нажмите пока он не протолкнется под поверхность стены. Затем отремонтируйте стену с помощью легкая шпаклевка или состав для гипсокартона.Как новенький!

Если вы хотите повторно использовать отверстие для переключателя , коснитесь якоря через стену. Затем выберите перекидной болт, размер которого позволяет легко охватить зияющая дыра!

Или вы могли бы осмелиться и попробовать высверлить молли . Выберите очень острое сверло размером как минимум в два раза больше, чем у молли. винт. Просверлите отверстие непосредственно в отверстии для винта, при этом сильно прижимая его, чтобы молли не крутится. Если повезет, голова молли сломается бесплатно, и тело упадет в стену.Если удача закончилась, Молли могла начать крутиться в стене. Тогда ваш единственный вариант – нажать на него сквозь стену и молитесь об избавлении !!

Традиционные стопорные болты и защелки

Традиционные коленчатые болты – это Cadillac (или Lexus, если хотите) анкеров для полых стен. Они состоят из двух частей … самого тумблера (который выглядит как пара подпружиненные металлические крылья) и прилагаемый машинный болт.

SnapToggle, с другой стороны, использует сплошную планку, а не шарнирные крылья, и имеет уникальную особенность сохранения положения резьбовой планки, так что вы можете удалить и снова установить болт. Подробнее о переключателе читайте в следующем разделе этой статьи.

Основные сведения о болтах …

Болт поворотный имеют два размера … по диаметру крепежного винта и по диаметру длина крепежного винта. Чем больше диаметр болта, тем больше и прочнее переключение, поскольку большие болты означают более мощные крылья переключения. Кроме того, чем дольше болт, тем толще материал, на который можно повесить или тем толще стена, в которой его можно использовать!

Тумблеры очень сильны.”Маленький” 1/8 “переключатель может безопасно держать 30 фунтов. на гипсокартоне 1/2 дюйма … переключатель 3/8 дюйма за 50 фунтов! Четыре 3/8 дюйма тумблеры могут легко удерживать большинство кухонных шкафов на твердой поверхности 1/2 дюйма гипсокартон (хотя в «реальном мире» вы должны вкрутить как минимум два винта в стеновая стойка, одна верхняя и одна нижняя).

То есть, пока стена достаточно крепкая ! Запись в таблицах ниже предоставлено Powers Fasteners Inc., как кардинально отличается несущая способность болтов в стеновых панелях по сравнению с переключателями в пустотелых стенах из кирпича. Это потому что настенная панель выйдет из строя до переключения !! Имейте это в виду, когда используя этот тип крепежа на стеновых плитах !!

Тумблеры – это переключатели, которые лучше всего подходят для подвешивания к потолку чего угодно, тоже, например, висячие растения, мобильные телефоны и т. д. Основными исключениями будут «динамические» объекты, такие как потолочные вентиляторы, которые требуют крепления к структурные элементы. Кроме того, хотя чрезмерный вес не может сломать большой через потолок, сам потолок может оторваться от балки!

Чтобы установить рычаг , сначала просверлите отверстие в желаемом месте.Вот таблица размеров сверл …

Теперь пора собрать тумблер …

Протолкните крепежный болт через объект сначала закрепите, затем закрутите тумблер на болт. Продвиньте переключатель далеко достаточно, чтобы болт проходил достаточно далеко через тело тумблера чтобы переключатель не поворачивался вбок (рисунок слева). В противном случае тумблер может неправильно открываться в стене. (графическая сцена справа).

Поднимите объект в нужное положение и протолкните переключатель (и) через предварительно просверленное отверстие (отверстия), пока не услышите или чувствую, как тумблер открывается.Затем потяните за объект или болт, чтобы при затягивании винта не допускайте вращения крыльев.

Одна проблема с переключателями заключается в том, что они не показывают точное местоположение, как сделайте все остальные якоря, которые мы обсуждали. Итак, как только переключатель почти плотно, проверьте положение объекта и затем полностью затяните тумблер. Не перетягивайте переключатель в гипсокартоне, иначе вы можете сломать переключатель или сломаться стена!

Уловки с тумблерами !!

1) На некоторых полотенцесушителях отверстия для болтов могут быть расположены очень близко к краю. Это может вызвать проблемы с переключателем из-за большого отверстия, необходимого для установить их. Чтобы сделать эту ситуацию работоспособной, сначала положите полотенце планку и разметьте отверстия. Затем просверлите отверстие подходящего размера. «смещение» так, чтобы отверстие было полностью скрыто за штангой для полотенец, НО все еще позволяет винту молли быть в нужном месте.

Посмотрите на грубо нарисованную (но с любовью) графику ниже. Левый показывает контур вешалки для полотенец с переключателем в центре слева отверстие.Видите, как отверстие для переключателя выходит за пределы вешалки для полотенец? Сейчас на справа такая же вешалка для полотенец со смещением тумблера так, чтобы отверстие спрятан полотенцесушителем Отличный трюк, а?

2) Как упоминалось ранее, одна проблема со стандартными переключателями заключается в том, что они не затягивайте до точного места. Вместо этого вам нужно разместить их как они затянуты. Это может быть больно! Решение – использовать вставьте в одно отверстие, чтобы обеспечить прочность, и пластиковый дюбель в второе отверстие, чтобы установить штангу в правильное положение.

Снятие стяжного болта …

Переключатели – это самый простой якорь для снятия. Достаточно снять болт, который заставляет крыло клевант упасть в стену. Отремонтируйте стену или накройте отверстие с рисунком. Готово.

Удаление «зеленого» переключателя … a.k.a. “Сохраните тумблеры !!”

Хотя они недорогие и (насколько мне известно) не находятся под угрозой исчезновения якоря, я, тем не менее, был привлечен к ответственности за мое последнее заявление, поскольку обвиняется в «расточительстве».Есть способ сохранить переключатель в некоторых обстоятельства. Если вы вернетесь на несколько абзацев к моему руководству по “сборка тумблера”, я упомянул, что вы должны закручивать тумблер далеко достаточно, чтобы крылья не скручивались в стороны. Вы можете сделать обратное, когда удаление переключателя при условии, что подвешенный объект позволяет:

1. Вытяните рычаг так, чтобы между его крыльями возникло трение. и внутренняя часть стены.
2. Отвинтите тумблер, пока он почти полностью не выйдет из-под крыльев.
3. Вставьте кусок проволоки в отверстие и надавите на крылышки, чтобы они под углом (рисунок справа).
4. Вытяните крылья через отверстие.

Вы видите, насколько это настоящая операция «Руба Голдберга» … плюс вы рискуете повредить вашу стену, саму стену … все для того, чтобы единый комплект якорных крыльев.

Твоя копейка, твой выбор !!

SnapToggle … уникальный переключатель, который меньше повреждает ваши стены!

SNAPTOGGLE (ранее называвшийся просто «The Toggler » ) – один из любимых якорей NH… прочный и простой в использовании. установить с помощью многоразового переключателя… в отличие от других болтов переключения!

Три больших плюса являются:

1. Тумблерная часть тумблера, сплошной стержень с резьбой, не упадет в стену, если вам нужно вынуть болт.Он удерживается пластиковой втулкой, которая остается на месте при установке тумблера.
2. Для SnapToggle требуется отверстие гораздо меньшего размера, чем для стандартного «крылатого» тумблера такого же размера. особенно важно при сверлении твердых материалов, таких как керамическая плитка, или для подвешивания небольших тяжелых или подверженных нагрузкам предметов, таких как штанги для полотенец или поручни.
3. Из-за небольшого установочного отверстия и прочной тумблера он немного прочнее и устойчивее к разрыву стены, чем стандартный шарнирный тумблер.

Сначала узнайте о них в Интернете … затем попробуйте найти их в местном магазине. Быть предупрежден … они не так широко доступны, как стандартные переключатели, но вы можете заказать их напрямую онлайн по адресу www.toggler.com !

У них есть много информации по установке и даже видео, демонстрирующее, как они работают.

Вернуться к статьям о застежках

Единственное, что вам нужно

Задрани люки, вот-вот взорвется! Мы все видели фотографии сараев, кувыркающихся на ветру или плывущих по улице.Если повезет, то не твое. Как вы защищаете свои вещи и храните свой сарай там, где вы его положили? Как правильно закрепить сарай?

Этот снегоуборщик или четырехколесный автомобиль должен быть достаточно тяжелым, чтобы удерживать его там, или, может быть, несколько кирпичей? Нет, не пойдет. Если ветер может катить трейлер двойной ширины, а вода плывет по дому, то нам нужно лучшее решение. После того, как последний сильный ветер подул впереди меня через дорогу, я начал искать.

На мой взгляд, лучший способ закрепить сарай – бетонные опоры.Они недорогие и их не так уж сложно поставить:

• Просверлить или выкопать ямы, утрамбовать гравий на дно
• Вставьте сонотрубку, чтобы сформировать ее
• Выровняйте до нужной высоты и залейте бетоном
• Установите оцинкованный анкерный кронштейн перед бетонированием
• Выровняйте и выровняйте кронштейны, и все готово для закрепления навеса

Вы можете использовать и другие методы.В этой статье я покажу вам другие способы привязать складское помещение, а также расскажу о некоторых причинах, по которым следует закрепить пристройку. Надеюсь, эта статья поймает вас до того, как ветер подхватит ваш сарай.

Что такое завязки для навесов и зачем они вам нужны?

Крепления навеса – это способ прикрепить сарай к земле, чтобы предотвратить его перемещение или подъем ветром или водой.

Существуют кабели, металлические стяжки, гальванизированные соединители, анкерные болты и варианты крепления к бетону.Размер и материал сарая определяют минимальный тип или размер необходимых креплений.

В последние годы в Северной Америке участились ураганы и ливневые дожди. Это нанесло ущерб многим областям, которые не испытывали его на протяжении многих лет.

Национальные строительные нормы и правила и местные постановления изменены, чтобы отразить это изменение, и должны быть пересмотрены. Береженого Бог бережет.

Соответствие местным правилам

С каждой новой катастрофой приходят рекомендации, которые помогают снизить вероятность будущего ущерба.Чтобы стимулировать соблюдение требований, в местные кодексы вносятся поправки, отражающие тенденции и потребности.

Некоторые местные таинства очень полезны и логичны. Они определяют минимальные требования к разным размерам и материалам навеса.

Некоторые районы восприняли это как сбор денег и добавили новые разрешения на зонирование навесов с определенной площадью. Штрафы, как правило, превышают стоимость разрешения, поэтому лучше соблюдать и связывать, чем снимать.

Вот несколько примеров:

Правила для навесов: Все навесы должны быть закреплены на якоре. Агавам, Массачусетс Навесы должны быть закреплены на плите или анкерами в земле.Все углы сарая нужно закрепить. Большое озеро, Миннесота

Добавьте прочности и устойчивости

Крепление навеса к земле добавляет прочности и устойчивости конструкции. Меньшие навесы легче, особенно если они сделаны из пластика или легкой стали.

Они дребезжат и вибрируют, когда вы открываете дверь, когда кашляете или при каждом порывах ветра. Прокладка кабеля от одной стороны к другой с обоих концов и прикрепление к земле добавляет конструкции прочности и устойчивости. гарантирует, что ваш сарай должен быть там, где вы его поставили. , когда подует следующий сильный ветер.

Безопасность

Грозы могут иметь достаточно сильные порывы, чтобы сломать деревья или повалить трейлеры, ураганные привязи предназначены для защиты вашей собственности и других людей. Если у вас есть электричество в вашем сарае, и ветер уносит его, у вас есть дополнительная опасность.

Все, что не дает навесу катиться по окрестностям, защищает других. Подобно ремню, удерживающему ваши штаны на своем месте, завязка удерживает ваш сарай на своем месте.

Защита от повреждений ветром

Знаете ли вы, что существуют карты ветров, на которых показаны рейтинги ветра для каждой части континента? Местные органы власти часто используют карты ветров для определения требований к безопасности навесов и других зданий.

Вы хотите защитить содержимое своего навеса, поэтому важно защитить его от повреждений ветром. Охраняя свой сарай, вы также защищаете других.

Перед покупкой или постройкой сарая определите, как защитить его от ветра.

Причины страхования

С ростом стоимости порчи имущества из-за ветра увеличивается и стоимость страхования.

У многих страховых компаний есть наездник, который требует, чтобы сараи и хозяйственные постройки были должным образом защищены. Он покрывает ущерб как вашей собственности, так и населению. При правильном креплении вы сэкономите на страховке.

Типы анкерных систем навесов

Существует много типов и стилей анкеров для навесов. Ваш местный орган власти может установить минимальные требования, поэтому рекомендуется проверить их документацию.

По типу конструкции

Новое строительство сарая теперь включает в себя то, как ваш сарай будет прикреплен к земле. Бетонный фундамент или сваи являются постоянным фундаментом и позволяют легко закрепить сарай.

Фундаменты из плит, блоков настила, гравийных подушек, пластмассы, сетки или деревянных столбов требуют альтернативных методов крепления сарая к земле. Анкеры шнекового типа являются односторонними.

Другой – вырыть или просверлить яму и сформировать бетонную сваю в каждом углу сарая, чтобы закрепить к ней кабель или ремень.

Переоборудование сарай зависит от типа фундамента и материала, из которого построен сарай. Его можно закрепить с помощью шпилек шнекового типа или к бетонным сваям. Если он стоит на бетонной площадке или бетонных сваях, его можно закрепить распорными анкерами, болтами или пластинами и ремнями.

По типу ангара

Навесы из дерева конструктивно тяжелее и часто более устойчивы. Если они сделаны из балок или балок, они могут быть закреплены на краевой пластине или балке с помощью анкеров в земле.

Стены и крыша обычно надежны, если их правильно построить. При необходимости можно установить кронштейны для ураганов там, где стены соприкасаются с крышей.

Пластиковые навесы часто очень легкие, и их необходимо полностью прикрепить к земле. Винты в пластике могут удерживаться при легких порывах, но ненадежны при сильном ветре.

Кабель или ремни, которые проходят через крышу и крепятся к анкерам, обеспечат безопасность вашего сарая и его содержимого.

Металлические навесы также легче деревянных, но шурупы для листового металла надежнее крепятся к металлу, чем пластиковые.Металлический пол можно прикрепить к земле по углам и удовлетворить большинство потребностей.

В некоторых ветреных районах могут потребоваться более тяжелые анкеры по углам с помощью ремней или тросов, удерживающих стены и конструкцию крыши.

Также обязательно ознакомьтесь с моей статьей о том, как построить навес , устойчивый к ураганам.

Как лучше всего закрепить сарай на земле?

Лучший способ закрепить складское помещение на земле – бетон .Контакт деревянных или металлических анкеров с землей со временем ухудшится.

Надземные кабели, пластины и болты можно проверить и заменить, если они заржавели. Бетонные сваи, погруженные ниже линии замерзания, представляют собой простое и менее дорогостоящее решение для бетонной плиты и работают как новое или модернизируемое решение.

Бетон прослужит долго и поможет долго прослужить и вашему сараю. Он стоит дороже, но то, на чем вы сидите, вероятно, того стоит.

Как закрепить сарай к бетонной плите

Новое строительство

Строительный каркас непосредственно на перекрытии

При планировании нового сарая бетонная плита – отличный фундамент и отличный способ прикрепить деревянный сарай к земле.Он обеспечивает надежный пол и доступ с уровня земли к вашему навесу для тяжелого или колесного оборудования.

Плита такого же размера, как и периметр вашей хозяйственной постройки.

Источник YouTube

Периметр плиты более толстый (до 8 дюймов) и служит опорой, чтобы лучше выдерживать вес стен и крыши.

1. Установите оцинкованные анкерные болты ½ x 6, иногда называемые J- или L-болтами, по периметру бетона до его затвердевания.Убедитесь, что болт находится над бетоном достаточно, чтобы пройти через пластину и оставить место для шайбы и гайки. Они должны находиться на расстоянии не более 12 дюймов от угла (вам нужно место для двойных или тройных шпилек в углу) и не более 6 футов друг от друга на днище или подоконнике. Когда бетон затвердеет, анкеры становятся прочными.

2. Разложите нижнюю или пороговую пластину, отметив, где просверлить отверстия для болтов.

3. Перед тем, как прикрепить плиту к плите, положите прокладку порога из резины или пластика, чтобы защитить дерево от прямого контакта с бетоном.Это минимизирует повреждение водой и вероятность гниения. В качестве альтернативы вы можете нанести один или два бусинки полиуретанового уплотнения по периметру перед закреплением плиты или использовать пиломатериалы, обработанные под давлением. Я знаю, что строители комбинируют все три метода.

4. Установите шайбы и гайки и затяните гайки торцевым ключом.

Не забудьте установить дополнительный якорь, если планируете хранить велосипед в сарае.

После того, как вы построили каркасные стены, обшивка должна перекрывать бетон на 2 дюйма и иметь зазор 3 дюйма от земли.Убедитесь, что земля имеет уклон от фундамента, чтобы предотвратить повреждение водой и гниение.

Дополнительные параметры

Если вы живете в зоне сильного ветра (зона 1 или 2), испытываете штормовые ячейки или просто хотите добавить душевного равновесия, то вам следует подумать о дополнительной опоре якоря.

Большинство каркасных навесов построено с помощью гвоздей или винтов, соединяющих нижнюю часть стоек с закрепленным порогом или нижней пластиной.

Обшивка прикреплена и обеспечивает боковую фиксацию.Повторяющиеся удары сильным ветром могут ослабить эти связи.

Доступны тяжелые оцинкованные прижимные анкеры, которые прикрепляются к анкерным болтам, а затем используются тяжелые винты с зазором для крепления к шпильке. Они удерживают плиту и обеспечивают дополнительную защиту от подъемных сил, подобно ураганным скобам на стропилах или фермах.

Если вы планируете использовать прижимные анкеры, вам нужно будет вставить анкерные болты в бетон, чтобы выровнять их с местами стоек в углу и в середине стены, и использовать более длинные анкерные болты для добавленного материала.

Строительная рама перекрытия сарая на опорах с возвышающимися столбами

Если вы планируете построить сарай на возвышении или на фундаменте, его все равно можно хорошо защитить от ветра. Поднятый фундамент может обеспечить дополнительную вентиляцию, защитить древесину от влаги в земле, обеспечить доступ к водопроводу, если вы переобьете свой сарай в крошечный дом или офис, и это может быть единственным способом выровнять землю.

Бетонные сваи, погруженные ниже линии замерзания, обеспечивают прочное основание и отличный способ закрепить сарай.

1. Перед схватыванием бетона вставьте анкеры для опорных стоек или анкеры для возвышенных опор. Поднятые анкеры основания столба добавляют зазор, чтобы защитить дерево от стоячей воды.

2. Выровняйте и выровняйте для установки балки или балки.

3. После схватывания бетона можно начинать строительство. Ваша хозяйственная постройка будет прикреплена к земле и более защищена от повреждений ветром.

Как прикрепить навес к существующей бетонной плите

Если вы строите новый сарай на существующей плите, у которой нет анкеров, довольно просто установить бетонные распорные анкеры, чтобы прикрепить сарай к подушке.Анкеры должны быть размещены в пределах 12 дюймов от углов и на расстоянии не более 6 футов друг от друга на настенной плите.

Расположение отверстий по углам определяется типом анкера, который вы используете. Если это только бетонный распорный анкер, вам нужно оставить место для двойного или тройного угла стойки, но не более чем на 12 дюймов от внешнего угла.

Если вы планируете использовать прижимы с анкерами, то вам нужно, чтобы отверстия находились ближе к угловым стойкам. Кроме того, отрегулируйте глубину отверстия, чтобы над нижней пластиной было достаточно болта, чтобы пройти через прижим, а также для шайбы и гайки.

1. Отметьте на бетоне место, куда войдут распорные анкеры ½ “X 7”.

2. Используйте перфоратор с бетонной коронкой ½ дюйма, чтобы проделать отверстие такого же размера, как диаметр анкерного болта. Установите направляющую сверла на глубину отверстия или наложите ленту на сверло в качестве направляющей глубины – примерно от 4 ½ до 5 дюймов, если не используется прижим.

Держите сверло перпендикулярно бетону, анкер не должен располагаться под углом. Отверстие должно быть на глубину вала анкера минус толщина закрепляемого материала, плюс гайка и шайба (и удерживайте, если применимо).

3. Просверлив отверстия, очистите их с помощью пылесоса, щетки для отверстий или сжатого воздуха.

4. Навинтите гайку на верхнюю часть анкера, чтобы защитить резьбу, и вбейте ее молотком в отверстие, пока она не коснется дна.

5. Перед установкой плиты и стены на анкеры раскатайте прокладку порога, резиновую или пластмассовую, чтобы древесина не ложилась на бетон. Он защищает древесину от повреждения водой.

Вместо этого вы можете нанести один или два валика полиуретанового уплотнения под плиту или использовать пиломатериалы, обработанные под давлением.Некоторые строители используют все три метода.

6. Просверлите соответствующие отверстия в пластине и затем установите стену на анкеры.

7. Установите шайбу и гайку и затяните гаечным ключом. Когда вы затягиваете гайку, чтобы удерживать пластину, она расширяет нижнюю часть болта в бетоне и захватывает, чтобы надежно удерживать сарай.

Модернизация

Если ваш сарай уже построен на бетонной подушке, которая также является его полом, но не имеет анкеров, прикрепляющих его к бетону, вы можете установить анкеры для расширения бетона ½ ”x 7”.

Если нижняя пластина все еще открыта, процесс такой же, как если бы это была новая конструкция на существующей площадке, с одним дополнительным шагом.

Изображение предоставлено Oregonstate.edu

1. Для ½” х 7” бетон расширения якоря будет использовать 5/8” дерево бит для бурения отверстия в пластине. Установите направляющую или скотчем сверло так, чтобы оставалось 1/32 дюйма древесины перед бетоном. Бетон притупит древесину.

2. Используйте сверло для бетона ½ дюйма в перфораторе, чтобы просверлить отверстия диаметром 4½ дюйма в бетоне.

3. Прочистите отверстия.

5. Вставьте распорные анкеры в бетон через дерево в бетон.

5. Затяните гайки с помощью торцевого ключа.

Анкерный навес, построенный на салазках к плите

Есть несколько способов прикрепить навес на салазках к существующей бетонной подушке. Те же методы будут работать для сарая с балочным перекрытием на плите.

Анкерные пластины или Т-образные ремни крепятся к балке обода или балке вместо салазок.

Вариант 1 – Анкерная плита фундамента

Чтобы закрепить навес, построенный на салазках, вы можете использовать анкерные плиты для фундамента 9 x 7 дюймов. Эти пластины изготовлены из прочной оцинкованной стали 7-го калибра и весят около 4 фунтов каждая.

1. Со стороны обоих концов каждой внешней полозья обнажите край бетонной подушки.

2. Поместите плиту большими отверстиями вниз к бетону и стороне салазок. Большие отверстия должны быть как минимум на 3 дюйма ниже верха бетона.Разметьте отверстия на бетоне и сдвиньте.

3. Используйте перфоратор с сверлом соответствующего размера для дюбеля для бетона, чтобы просверлить отверстия в бетоне. Очистите отверстия от пыли и мусора.

4. Используйте сверло с деревянным сверлом меньшего диаметра, чем шуруп с растяжкой, который используется для сверления пилотных отверстий.

5. Вбейте дюбели для расширения бетона в отверстия, установите анкерную пластину, наденьте шайбу и гайку и затяните торцевым ключом.

6. Используйте торцевой гаечный ключ для ввинчивания стопорных винтов в салазки. Ваш дровяной сарай на салазках прикреплен к бетонной площадке, но его можно перемещать, сняв анкеры.

Вариант 2 – Т-образный ремень

Т-образные ремни – еще один способ прикрепить сарай, построенный на салазках, к бетонной подушке. Т-образные ремни 6 “x5” изготовлены из легкой оцинкованной стали 14-го калибра и весят около 4 унций каждая.

1. Обнажьте бетон с обоих концов каждой полозья.

2. Поместите Т-образный хомут вверх дном, так чтобы два отверстия находились не менее чем на 1½ дюйма ниже верха бетонной плиты.Разметьте отверстия на бетоне и сдвиньте.

3. Используйте перфоратор и сверло подходящего размера, чтобы просверлить отверстия в бетоне. Вы можете использовать дюбели для бетона или винты с шестигранной головкой Tapcon. Когда закончите, очистите отверстия.

4. Используйте сверло с сверлом по дереву, чтобы просверлить пилотное отверстие в салазке.

5. Забейте бетонные распорные анкеры и закрепите Т-образный хомут с помощью шайбы и гайки. Если вы используете винты Tapcon, совместите Т-образную планку с отверстиями, поместите шайбу на Tapcon и затяните ее с помощью торцевого ключа или трещотки.

6. Прикрепите Т-образный ремень к салазкам с помощью шурупа, гвоздя или гвоздей. Навес на салазках прикреплен к бетону.

Вариант 3 – Винты Tapcon

Винты Tapcon доступны разной длины и диаметра. При креплении анкерных плит к бетону лучше всего использовать винты с шестигранной головкой ¼ ”с добавленной шайбой.

Винты

Tapcon можно использовать вместо дюбелей для бетона, чтобы закрепить фундаментную плиту навеса, построенного непосредственно на бетонной подушке.

Используйте ответвители ¼ дюйма длиной не менее 3 дюймов через каждые 16 дюймов между шпильками. Нижняя плита имеет толщину 1½ дюйма, поэтому Tapcon 3 дюйма находится на таком же расстоянии в бетон.

1. Используя перфоратор с бетонным сверлом подходящего диаметра и длины, просверлите нижнюю пластину в бетоне. Винты Tapcon часто идут в комплекте с битой. Очистите отверстия как можно лучше.

2. Используйте торцевой гаечный ключ или дрель с шестигранной отверткой, чтобы вкрутить винты Tapcon через нижнюю пластину в бетон.Не затягивайте слишком сильно, так как это может повредить резьбу в бетоне или сломать винт.

Навесы, закрепленные анкерными пластинами или Т-образными ремнями и прикрепленные винтами Tapcon или распорными анкерами для бетона, должны выдерживать большинство ветровых нагрузок.

Однако, если торнадо прогуливается по вашему заднему двору, бетонная площадка может оказаться все, что вам осталось.

Привязать Сарай, снятый с бетонной плиты с помощью бетонных блоков

Сарай, который стоит на бетонных блоках, которые опираются на бетонную подушку, можно прикрепить к бетонной подушке.Если это навес на салазках, или балка и балка, или простой пол с балками, процесс соединения навеса с подушкой будет таким же.

Вам потребуется ½” бетонные анкеры или болт клиновой анкер, оцинкованные стальные ремни, и ½” Структурно-разъем винтами для подключения каждого угла к вкладышу.

1. Используйте перфоратор с сверлом для бетона ½ дюйма, чтобы проделать отверстия под дюбели. Прочистите отверстия. Отверстия должны совпадать с тем, к чему вы планируете подключаться в сарае.

Лучше всего использовать балку рядом с балкой обода, но балка на ободе будет работать, если вы не можете дотянуться до другой балки. Внутренняя балка лучше защищена от непогоды и будет удерживать балку или салазки, чтобы привязать сарай.

2. Навинтите гайку на верхнюю часть анкерного болта для защиты резьбы и забейте ее в отверстие. Убедитесь, что резьба достаточна для крепления ремня, шайбы и гайки.

3. Отогните ремешок на 1 дюйм от отверстия для анкера. Отрежьте ремешок до нужной длины, если он слишком длинный; он должен подниматься по балке до пола.

Просверлите отверстия для винтов структурных соединителей, расположив их на необходимом расстоянии. Один винт – хорошо, два – лучше.

4. Снимите гайку, наденьте ленту на анкерный болт, затем шайбу и снова навинтите гайку. Затяните гайку на бетоне гаечным ключом.

5. Используйте торцевой гаечный ключ, чтобы вкрутить винты структурного соединителя ½ дюйма и прикрепить ремень к балке. Вы можете просверлить пилотное отверстие, если сможете.

Как закрепить пластиковый навес к бетонной подушке

Пластиковые навесы легкие и часто скрепляются винтами для листового металла ½ дюйма.Чтобы закрепить их на бетонной подушке, вам понадобятся расширители бетона на ½ дюйма или клиновые болты на каждом углу.

Оцинкованный или покрытый пластиком кабель или ремень, достаточно длинный, чтобы пройти через сарай от одного якоря к другому. Плюс способ подключения троса к анкерным болтам; петля или кольцевая гайка для болта ½ дюйма подойдут.

1. Используйте перфоратор с сверлом для бетона ½ дюйма, чтобы просверлить отверстие в подушке в каждом углу. Прочистите отверстия и забейте болты молотком.

2. Используйте гаечный ключ, чтобы затянуть гайку в бетоне, или временный деревянный брусок, чтобы вставить анкер в бетон.Наденьте петлю или кольцевую гайку, если используется кабель, или прикрепите один конец ремня и снова затяните шайбу и гайку.

3. Некоторые односкатные пластиковые односкатные крыши рассчитаны на использование троса или стяжных ремней и имеют для них встроенный канал. Если нет, то вам нужно перелезть через крышу.

4. Металлическая лента соединяется с анкерами с помощью гаек. Кабель соединяется с петлей или кольцом, продевая его через кольцо и соединяясь с собой с помощью фитингов из троса. Трос или ремешок следует натянуть туго, чтобы навес не сдвинулся с места.

Как Закрепить металлический навес к бетону

Металлические навесы можно прикрепить к бетонной площадке на каждом углу изнутри или снаружи. Металлический ремень или трос можно протянуть вверх по стене между металлом крыши и металлическими стропилами и опустить вниз по противоположной стене, чтобы прикрепить навес и крышу к бетонной подушке.

1. Используйте перфоратор и сверло для бетона ½ дюйма, чтобы просверлить отверстия в каждом углу. При анкеровке внутри используйте стальную коронку, чтобы проделать отверстие 5/8 дюйма в углу стального пола и просверлить бетон.

Очистите 4 отверстия и вбейте распорные или клиновые болты для бетона. Используйте гайки, чтобы затянуть болты, чтобы они расширились и захватили бетон.

2. Подсоедините ремень или трос к анкеру и проденьте его через конструкцию крыши к другому анкеру. Затяните и закрепите. Сарай привязан к бетону.

Как закрепить навес к брусчатке

Когда навес прикреплен к твердой бетонной подушке, якорь составляет тоннаж бетона.Бетоноукладчик весит от 50 до 100 фунтов, поэтому прикрепление к нему сарая – пустая трата времени и усилий. Если вы можете поднять его, то сможет и ветер.

Если вам не нужен постоянный анкер, используйте шнековый или штопорный грунт или анкер. Вы можете купить комплект анкерного крепления для сарая в большинстве строительных магазинов.

Для наилучшего расположения анкеров отмерьте примерно 12 дюймов по длинной стороне от каждого угла и близко к стене. Если земля сухая или твердая, смягчите ее водой.

1. Забейте конец якоря шнека как можно глубже в землю, чтобы он закапывался при повороте.

2. Вставьте трубу или гаечный ключ в проушину шнека, чтобы вкрутить его в землю. Чем дальше он находится в земле, тем лучше он является якорем. В идеале вы хотите, чтобы глаз был над землей.

3. Подсоедините навес к анкерам шнека с помощью кабеля и кабельных соединителей.

Рекомендуемые товары :

Анкерные навесы, построенные на других типах фундаментов

Твердые бетонные блоки, блоки настилов, гравийные подушки и деревянные рамы, опорные основания

Чтобы закрепить существующий навес, который не опирается на бетонную площадку, можно использовать грунтовые или грунтовые анкеры, более прочный бетонный опорный анкер или анкерные крепления для мобильных домов.

Самый прочный анкер после бетонной подушки – это бетонная опора. Они должны располагаться на расстоянии 30 см от углов по длинным сторонам и как можно ближе к стенам; под сараем тоже хорошо. Для более длинных навесов добавьте один посередине между углами.

1. Выкопайте или просверлите отверстия диаметром 12 дюймов ниже линии замерзания.

2. Сформировать сонотрубкой и заполнить бетоном. Вставьте анкерные болты до схватывания бетона. Верх анкера может быть над землей, под землей или на уровне земли.

3. Используйте петлю или кольцевую гайку, если используете тросы, чтобы прикрепить сарай к анкерам. Если вместо кабеля используется пластина или ремешок, используйте шайбу и гайку для соединения с анкерным болтом.

Анкеры для мобильных домов представляют собой нечто среднее между анкерным креплением и бетонной опорой. Они разработаны, чтобы проходить над прицепом одинарной ширины и под прицепом двойной ширины.

Вы можете использовать по одной с каждой стороны в маленьком сарае или по 2 или 3 с каждой стороны в большем сарае.Их можно было использовать для закрепления практически любого сарая.

1. Выкопайте яму диаметром 12 дюймов примерно на фут глубиной около самого конца опоры на каждом углу, как можно ближе к стене; снизу, если есть место. Если это большой сарай, вам понадобится еще одна дыра посередине длинной стены.

2. Вкрутите анкер шнека в середину отверстия так, чтобы его верх был выше верха отверстия.

3. После того, как все анкеры навеса будут на месте, перемешайте и залейте бетон в отверстия и дайте настояться.

4. Подсоедините головку храпового механизма к валу якоря шнека. Проденьте металлическую ленту между салазками, балкой или балкой и навесом. Он может проходить через другую угловую трещотку или обратно к себе. Отрежьте лишнее и затяните трещотки.

Рекомендуемые товары :

Как привязать навес к бетонным опорам

При строительстве нового навеса на бетонных опорах необходимо разработать план опор на основе проекта навеса.Отверстия для бетонных опор следует располагать по центру под столбами, балками или полозьями, используемыми для поддержки пола сарая.

1. Выкопайте или просверлите отверстия для свай под креплением

ригельной доски к твердой бетонной фундаментной стене

При прикреплении ригельной доски к кирпичной стене вам нужно сначала обрезать ригельную доску по размеру и попросить двух помощников удерживать ее на месте, чтобы вы могли просверлить два отверстия через каждые 12 дюймов в древесине, где будут установлены ваши болты.Отметьте эти места на стене карандашом. Теперь вы можете просверлить отверстия в стене в подвал или в подвал, используя перфоратор с каменной коронкой. Затем просто совместите доску с отверстиями в кирпиче и вкрутите крепеж.

При креплении к сплошной кирпичной кладке вам необходимо установить распорные анкеры с минимальным диаметром ½ дюйма и вставить в стену как минимум на 2 ½ дюйма. Пустотелый бетонный блок может легко сломаться при просверливании и не оставляет адекватной опоры для анкеров.Если вы крепитесь к полой кирпичной стене, вы можете заполнить ячейки раствором и использовать распорные анкеры, или вам нужно будет установить эпоксидные анкеры в соответствии с инструкциями производителя по установке на минимальную глубину 4 ¼ ”.

Отметьте места расположения болтов с помощью рулетки и строительного карандаша. Расположение болтов зависит от длины балки. Болты должны располагаться между балками в шахматном порядке и располагаться на расстоянии 2 дюймов от верхней и нижней части балки.

Временно поддержите бухгалтерскую книгу

Временно закрепите опорную планку в правильном месте у бетонной стены с помощью шурупов или временных опор.Использование древесины немного просверлить ½” пилотных отверстий через лицевому борту. Затем, используя конкретный бит, чтобы сверлить в бетонную стену.

Установите анкеры для рукавов

Установите два болта на конце каждой балки. Забейте гильзовый анкер через решетчатую доску в бетонную стену.

Осторожно затяните болты.

Затяните болты вручную с помощью трещотки. Не затягивайте слишком сильно.

Нанесите большую полоску силикона вдоль верхней части балки напротив дома.

Деталь ригеля для крепления фундамента

Защитите проем, заклеив силиконовым герметиком как внутри, так и снаружи стены или там, где это необходимо. Всегда консультируйтесь со своим местным строительным инспектором, прежде чем пытаться прикрепить гроссбух к кирпичной стене. В некоторых случаях вы можете избежать хлопот и неуверенности, связанных с прикреплением к каменной стене. Помните, что вы всегда можете установить морозные опоры и столбы рядом с домом, чтобы поддерживать настил, не прикрепляя его к дому.

Анкер-шуруп ▷ Французский перевод

Анкер-шуруп ▷ Французский перевод – Примеры использования анкера-винта в предложении на английском языке Анкер-шуруп В комплект входят крепежных болтов. Chevilles de fixation fournies.Эта новинка представляет собой универсальный анкер-шуруп . Ce nouveau produit est une cheville polyvalente. Анкер-шуруп WG-FIX, с полукруглой головкой. Vis d’ancrage WG-FIX, tête cylindrique bombée.Дополнительный анкер-шуруп был установлен на 45 м выше колена. Une autre vis d’ancrage a été mise en place à 45 m en amont du coude.Очистите просверленное отверстие пылесосом; затем вставьте металлический анкер (2) в отверстие. Nettoyez le Trou percé avec un aspirateur, puis insérez la cheville métallique (2) dans le Trou percé.

Infogalactic: ядро ​​планетарного знания

Винт – это тип крепежа, иногда похожий на болт (см. Раздел Различие между болтом и винтом ниже), обычно сделанный из металла и характеризующийся спиральным гребнем, известным как наружная резьба (внешняя резьба ) или просто нить .Винт – это наклонная плоскость, намотанная на гвоздь. Некоторые винтовые резьбы предназначены для сопряжения с дополнительной резьбой, известной как внутренняя резьба (внутренняя резьба), часто в форме гайки или объекта, в котором сформирована внутренняя резьба. Другая винтовая резьба предназначена для нарезания винтовой канавки в более мягком материале при установке винта. Чаще всего винты используются для удержания объектов вместе и их позиционирования.

Винт обычно имеет головку на одном конце, которая имеет специальную форму, позволяющую его поворачивать или приводить в движение с помощью инструмента.Обычные инструменты для заворачивания винтов включают отвертки и гаечные ключи. Головка обычно больше, чем тело винта, что предотвращает закручивание винта глубже, чем длина винта, и обеспечивает опорную поверхность . Есть исключения; например, болты с квадратным подголовком имеют выпуклую головку, которая не предназначена для вращения; установочные винты часто имеют головку меньше внешнего диаметра винта; J-образные болты имеют J-образную головку, которая не предназначена для забивания, а обычно погружается в бетон, что позволяет использовать их в качестве анкерного болта.Цилиндрическая часть винта от нижней части головки до кончика известна как хвостовик ; он может быть полностью или частично нарезным. ^[1] Расстояние между каждой резьбой называется «шагом».

Большинство винтов затягиваются вращением по часовой стрелке, что называется правой резьбой ; распространенный мнемонический прием для запоминания этого при работе с винтами или болтами – это «правосторонний, левосторонний». Другое правило заключается в следующем: согните пальцы правой руки вокруг винта, указав большой палец в том направлении, в котором вы хотите, чтобы винт двигался.Если винт правый (большинство винтов), и вы поворачиваете винт в направлении пальцев, винт будет двигаться в направлении большого пальца. В исключительных случаях используются винты с левой резьбой. Например, когда винт будет подвергаться крутящему моменту против часовой стрелки (который будет работать, чтобы открутить правую резьбу), винт с левой резьбой будет подходящим выбором. Левая педаль велосипеда имеет левую резьбу.

В более общем смысле, винт может означать любое спиральное устройство, такое как зажим, микрометр, гребной винт корабля или винтовой водяной насос Архимеда.

Различия между болтом и винтом

Болт с квадратной гайкой Конструкционный болт с шестигранной гайкой и шайбой.

Не существует общепринятого различия между винтом и болтом. Простое различие, которое часто верно, хотя и не всегда, заключается в том, что болт проходит через подложку и захватывает гайку с другой стороны, тогда как винт не требует гайки, потому что он ввинчивается непосредственно в подложку (винт ввинчивается во что-то Болт скрепляет несколько вещей вместе ).Итак, как правило, при покупке пакета «винтов» вы не ожидаете, что в комплект входят гайки, но болты часто продаются с соответствующими гайками. Справочник по машинному оборудованию описывает различие следующим образом:

Болт – это крепежный элемент с внешней резьбой, предназначенный для вставки через отверстия в собранных деталях и обычно предназначенный для затягивания или ослабления затягиванием гайки. Винт – это крепежный элемент с внешней резьбой, который можно вставлять в отверстия в собранных деталях, сопрягать с предварительно сформированной внутренней резьбой или образовывать собственную резьбу, а также затягивать или отпускать путем затягивания головки.Крепежный элемент с внешней резьбой, который предотвращается проворачивание во время сборки и который можно затянуть или освободить только путем затяжки гайки, представляет собой болт. (Пример: болты с полукруглой головкой, гусеничные болты, болты для плугов.) Крепежный элемент с внешней резьбой, имеющий форму резьбы, запрещающую сборку с гайкой, имеющей прямую резьбу с несколькими шагами длины, представляет собой винт. (Пример: шурупы, саморезы.) ^[2]

Это различие согласуется с ASME B18.2.1 и некоторыми словарными определениями для винта ^{[3] [4]} и болта . ^{[5] [6] [7]}

Вопрос о том, что такое винт и что такое болт, не полностью решен с помощью различия Machinery’s Handbook , однако, из-за смешанных терминов, неоднозначного характера некоторых частей различия и вариантов использования. ^{[8] [ не цитируется ]} Некоторые из этих проблем обсуждаются ниже:

Крепежные винты

Стандарты ASME определяют различные “крепежные винты” ^[9] диаметром до 0.75 дюймов (19,05 мм). Эти крепежные элементы часто используются с гайками, но также часто забиваются в резьбовые отверстия (без гаек). Их можно рассматривать как винт или болт на основе различия в Справочнике по машинному оборудованию . На практике они, как правило, в основном доступны в меньших размерах, а меньшие размеры называются винтами или, что менее двусмысленно, крепежными винтами, хотя некоторые виды крепежных винтов могут называться болтами.

Винты с шестигранной головкой

Стандарт ASME B18.2.1-1996 определяет винты с шестигранной головкой размером от 6,35 до 76,20 мм (0,25–3 дюйма) в диаметре. Эти крепления очень похожи на болты с шестигранной головкой. Они отличаются главным образом тем, что изготавливаются с более жесткими допусками, чем соответствующие болты. В справочнике по машинному оборудованию эти крепежные элементы в скобках называются «Готовые болты с шестигранной головкой». ^[10] Разумно эти крепежные детали можно было бы назвать болтами, но на основании документа правительства США «Отличия болтов от винтов » правительство США могло бы классифицировать их как винты из-за более жесткого допуска. ^[11] В 1991 г. в ответ на приток поддельных крепежных изделий Конгресс принял PL 101-592 ^[12] «Закон о качестве крепежных изделий». Это привело к изменению спецификаций комитетом ASME B18. B18.2.1 ^[13] был переписан, и в результате они удалили “Готовые шестигранные болты” и переименовали их в “Болты с шестигранной головкой” – термин, который существовал в обычном использовании задолго до этого, но теперь также используется кодифицировано как официальное название стандарта ASME B18.

Болты проушины и болты с головкой

Эти термины относятся к крепежным деталям, которые предназначены для ввинчивания в резьбовое отверстие, которое является частью сборки, и, таким образом, согласно разграничению Machinery’s Handbook , они будут винтами.Здесь общие термины расходятся с различием из Руководства по машинному оборудованию . ^{[14] [15]}

Винт тормозной / тренерский

Стяжные винты, также называемые стягивающими болтами

Стяжные винты (США) или каретные винты (Великобритания / Австралия / Новая Зеландия) (также называемые болтами , , хотя это неправильное название) – большие винты для дерева. Стягивающие винты с квадратной и шестигранной головками соответствуют стандартам ASME B18.2.1, а головка обычно представляет собой внешний шестигранник.Типичный болт с растяжкой может иметь диаметр от ¹ ⁄ ₄ дюймов (6,35 мм) до 1 ¹ ⁄ ₄ дюймов (31,75 мм) и длину от ¹ ⁄ ₄ до 6 дюймов ( От 6,35 до 152,40 мм) или более, с крупной резьбой шурупа по дереву или шурупа по металлу (но большего размера).

Материалы обычно представляют собой основу из углеродистой стали с цинковым покрытием (для коррозионной стойкости). Цинковое покрытие может быть ярким (гальваническое), желтым (гальваническое) или тускло-серым, горячеоцинкованным.Стяжные болты используются для крепления деревянных каркасов друг к другу, для крепления опор машин к деревянным полам и для других тяжелых столярных работ. Прилагательное lag произошло от раннего основного использования таких креплений: крепления лагов, таких как посохи ствола и другие подобные детали. ^[16]

Эти крепежные детали представляют собой «винты» в соответствии с критериями Справочника по машинному оборудованию , а устаревший термин «болт с запаздыванием» был заменен на «винт с запаздыванием» в Справочнике . ^[17] Однако в сознании многих торговцев это «болты» просто потому, что они большие, с шестигранной или квадратной головкой.

Можно утверждать, что здесь нет неправильного названия. Это болты, потому что у них есть хвостовик (или заплечик), который необходим им для выполнения своей функции в качестве тренерского болта, то есть притягивать один кусок материала к другому, используя только резьбу. То же самое и с болтами.

Винт (любой винт), с другой стороны, имеет резьбу, проходящую по всей длине, например, установочный винт.

Здесь произошла потеря истории, что привело к необходимости переименовать некоторые болты (старые) в винты, чтобы соответствовать новому определению.

Государственные стандарты США

Федеральное правительство Соединенных Штатов предприняло попытку формализовать разницу между болтом и винтом, поскольку на каждый из них действуют разные тарифы. ^[18] Похоже, что этот документ не оказывает существенного влияния на обычное использование и не устраняет неоднозначную природу различий между винтами и болтами для некоторых резьбовых креплений.Документ также отражает (хотя, вероятно, не возник) значительную путаницу в использовании терминологии, которая различается между юридическим / законодательным / нормативным сообществом и отраслью крепежа. В юридической / нормативной / нормативной формулировке используются термины «грубый» и «тонкий» для обозначения жесткости диапазона допуска, в основном относящихся к «высококачественному» или «низкому качеству», но это плохой выбор терминов. , потому что эти термины в индустрии крепежа имеют другое значение (относящееся к крутизне шага спирали).

Исторический выпуск

Старые стандарты USS и SAE определяли винты с головкой под ключ как крепежные детали с хвостовиками, навинченными на головку, а болты – как крепежные детали с хвостовиками, у которых не было резьбы частично. ^[19] Связь этого правила с идеей о том, что болт по определению принимает гайку, очевидна (поскольку предполагалось, что участок хвостовика без резьбы, который называется рукояткой , будет проходить через подложку без резьбы Это). В настоящее время это устаревшее различие, хотя большие болты по-прежнему часто имеют участки хвостовика без резьбы.

Хотя нет никаких оснований считать это определение устаревшим, поскольку далеко не ясно, что «болт по определению требует гайки». На примере тренерского «болта» (а он был «болтом» очень давно). Изначально он не предназначался для установки гайки, но имел хвостовик. Его цель состояла в том, чтобы пройти не через всю подложку, а только через одну ее часть, в то время как резьбовая часть врезалась в другую, чтобы втянуть и скрепить материалы. Болт с кареткой был получен из этого и использовался больше для ускорения производства, чем для достижения другой функции.Болт с квадратным подголовком проходит через обе части материала и использует гайку для обеспечения зажимного усилия. Однако оба они все еще болты.

Путаница и двусмысленность между болтом и винтом возникли просто из-за желания США пересмотреть давнее определение.

Контролируемый словарный запас в сравнении с естественным языком

Указанные выше различия закреплены в контролируемом словаре организаций по стандартизации. Тем не менее, иногда есть различия между контролируемой лексикой и естественным языком использования слов машинистами, автомеханиками и другими.Эти различия отражают лингвистическую эволюцию, сформированную изменениями технологий на протяжении веков. Слова , болт, , и , винт, , существовали еще до того, как появилось современное сочетание типов крепежа, и естественное использование этих слов изменилось ретронимно в ответ на технологические изменения. (То есть использование слов в качестве названий для объектов меняется по мере изменения объектов.) Крепежные детали без резьбы преобладали до появления практичного и недорогого нарезания шурупов в начале 19 века.Основное значение слова винт долгое время включало идею винтовой резьбы со спиральной головкой, но винт Архимеда и булавка (как штопор) предшествовали крепежу.

Слово , болт – тоже очень старое слово, и на протяжении веков оно использовалось для обозначения металлических стержней, которые проходили через подложку и закреплялись с другой стороны, часто нерезьбовыми средствами (скрепление, кузнечная сварка, штифт, заклинивание , и т.д.). Связь этого чувства с чувством засова двери или засова арбалета очевидна.В XIX веке болты, закрепляемые с помощью винтовой резьбы, часто назывались болтами , в отличие от болтов с головкой .

Обычно различие (не строгое) состоит в том, что винты меньше болтов, и что винты обычно имеют коническую форму, а болты – нет. Например, болты головки блока цилиндров называются «болтами» (по крайней мере, в Северной Америке), несмотря на то, что по некоторым определениям их следует называть «винтами». Их размер и их сходство с болтом, в который можно было бы вставить гайку, с лингвистической точки зрения перевешивают любые другие факторы в этой естественной склонности к выбору слов.

Прочие различия

Болты были определены как крепежные детали с головкой, имеющие внешнюю резьбу, которая соответствует строгим требованиям к однородной резьбе болта (например, метрическая резьба ISO M, MJ, унифицированный стандарт резьбы UN, UNR и UNJ), так что они могут принимать неконусную резьбу. орех. В этом случае винты определяются как крепежные детали с головкой и внешней резьбой, которые не соответствуют приведенному выше определению болтов. ^{[ необходима ссылка ]} Эти определения винта и болта устраняют двусмысленность различия в справочнике Machinery.Возможно, именно поэтому некоторые люди их предпочитают. Однако они не соответствуют обычному употреблению этих двух слов и формальным спецификациям.

Возможное различие состоит в том, что винт предназначен для нарезания собственной резьбы; он не требует доступа или воздействия на противоположную сторону компонента, к которому крепится. Это определение винта дополнительно подкрепляется рассмотрением разработок крепежных элементов, таких как Tek Screws для обшивки кровли, саморезы и саморезы для различных металлических креплений, винты для кровельных реек для усиления соединения между обрешеткой крыши и стропила, шурупы для настила и др.С другой стороны, болт – это охватываемая часть системы крепежа, предназначенная для установки в предварительно оборудованную головку (или гайку) с точно такой же резьбой.

Типы шурупов и болтов

Крепежные детали с резьбой могут иметь конический или неконический стержень. Крепежные детали с коническими стержнями предназначены для вбивания непосредственно в подложку или в пилотное отверстие в подложке. Сопрягающая резьба формируется в подложке по мере вбивания этих крепежных элементов. Крепежные детали с неконусным хвостовиком предназначены для сопряжения с гайкой или для вбивания в резьбовое отверстие.

Крепежные изделия с коническим хвостовиком (саморезы)

	Американское имя	Британское имя	Описание
	шуруп для ДСП шуруп для ДСП		Подобен шурупу для гипсокартона, за исключением того, что он имеет более тонкий стержень и обеспечивает лучшее сопротивление выдергиванию древесностружечной плиты, в то же время компенсируя меньшую прочность на сдвиг. Резьба на шурупах для ДСП асимметрична.
	шуруп по бетону Tapcons шуруп по камню шуруп конфаст шуруп для различных материалов синий шуруп саморез по камню Titen		Винт из нержавеющей или углеродистой стали для крепления дерева, металла или других материалов к бетону или каменной кладке.Шурупы по бетону обычно синего цвета, с антикоррозийным покрытием или без него. [20] Они могут иметь плоскую головку Phillips или шестигранную шайбу с прорезью. Размеры головок варьируются от 0,1875 до 0,375 дюйма (4,763 до 9,525 мм) и длины от 1,25 до 5 дюймов (от 32 до 127 мм). Обычно установщик использует перфоратор, чтобы проделать пилотное отверстие для каждого винта в бетоне, и механический ударный отвертку, чтобы закрепить винт.
	Палубный винт		Аналогичен шурупу для гипсокартона, за исключением того, что он имеет повышенную коррозионную стойкость и обычно поставляется с большим калибром.Большинство шурупов для настилов имеют наконечник для нарезания резьбы типа 17 (шнековый) для установки в материалы для настила. У них есть горловины, которые позволяют шурупу вдавить поверхность дерева, не ломая ее.
	двухсторонний винт дюбель подвесной болт	Болт поручня	Подобен шурупу по дереву, но с двумя заостренными концами и без головки, используется для выполнения скрытых стыков между двумя деревянными частями. Подвесной болт имеет резьбу для шурупов на одном конце и машинную резьбу на другом.Подвесной болт используется, когда необходимо прикрепить металлическую деталь к деревянной поверхности.
	приводной винт ударный приводной винт		В основном используется для крепления заводских табличек с техническими данными на оборудование. Гладкая круглая или грибовидная головка с многозаходной резьбой на стержне, под которой находится стержень уменьшенного диаметра, выполняющий роль пилота. Винт крепится ударом молотка по головке и не предназначен для снятия. [21]
	шуруп для гипсокартона		Специализированный шуруп с стекловидной головкой, предназначенный для крепления гипсокартона к деревянным или металлическим шпилькам, однако это универсальный строительный крепеж, имеющий множество применений.Диаметр резьбы шурупов гипсокартона больше диаметра захвата.
	винт с проушиной проушина винт с проушиной		Винт с закругленной головкой. Более крупные иногда называют винтами с ушком. Предназначен для использования в качестве точки крепления, особенно для подвешенных к ней предметов. Винтовая петля (по крайней мере, в Великобритании) похожа на винтовая петля, за исключением того, что у нее пропорционально более длинная ножка и меньшая петлеобразная головка. Как следует из названия, ушки из виноградной лозы часто используются для прикрепления тросов к поверхности зданий, чтобы вьющиеся растения могли прикрепиться.
	стопорный болт стопорный винт [22]	тренерский винт	Подобен шурупу для дерева, за исключением того, что он обычно намного больше при длине до 15 дюймов (381 мм) с диаметрами от 0,25–0,5 дюйма (6,35–12,70 мм) в общедоступных (хозяйственных магазинах) размерах (не считая крупных горнодобывающих предприятий. и болты с запаздыванием в гражданском строительстве) и обычно имеет шестигранную головку привода. Стяжные болты предназначены для надежного крепления тяжелых бревен (столбов и балок, деревянных железнодорожных эстакад и мостов) друг к другу, а также для крепления дерева к кладке или бетону.Болты Lag обычно используются с расширяющейся вставкой, называемой лагом в кирпичной кладке или бетонных стенах, лаг выполнен с твердосплавной оболочкой, которая врезается в стороны просверленного отверстия, а внутренний металл в лаге представляет собой более мягкий сплав свинца. , или цинк, легированный мягким железом. Крупная резьба болта лаг и лаг сетки и деформируются немного делает безопасным рядом водонепроницаемый анти нержавеющим механически прочное крепление.
	винт зеркала		Это шуруп для дерева с плоской головкой и резьбовым отверстием в головке, в которую вставляется хромированная крышка.Обычно используется для крепления зеркала.
	винт для листового металла		Имеет острую резьбу, врезающуюся в такой материал, как листовой металл, пластик или дерево. Иногда они имеют насечки на кончике, чтобы облегчить удаление стружки во время нарезания резьбы. Хвостовик обычно продевается до головки. Шурупы для листового металла являются отличным крепежом для крепления металлической фурнитуры к дереву, поскольку стержень с полной резьбой обеспечивает хорошее удержание в древесине.
	Винт Twinfast		Винт Twinfast – это тип винта с двумя резьбами (т.е.е. двухзаходный винт), так что он может вращаться в два раза быстрее, чем обычный (то есть одноходовой) винт с тем же шагом. [23] Винты для гипсокартона, обозначенные как тонкие, являются наиболее распространенными винтами с резьбой Twinfast. [24]
	шуруп		Винт по металлу с острым концом, предназначенный для соединения двух деревянных частей. Шурупы по дереву обычно доступны с плоской, плоской или овальной головкой. Шуруп по дереву обычно имеет частично нерезьбовой стержень под головкой.Часть стержня без резьбы предназначена для скольжения через верхнюю доску (ближайшую к головке винта), так что ее можно плотно прижать к доске, к которой она прикрепляется.
	Винт с предохранительной головкой		Эти винты используются в целях безопасности и там, где вероятен вандализм и / или кража. Головку этого винта невозможно перевернуть. Для этого требуются специальные инструменты или механизмы, такие как гаечные ключи, трехстворчатые ключи, торцы, квадратные отвертки и т. Д.У некоторых винтов головку можно снять, сломав ее после установки винта.

Крепежные детали с коническим хвостовиком

	Американское имя	Британское имя	Описание
	анкерный болт		Болт особого типа, который устанавливается в мокрый бетон, при этом резьба винтов выступает над поверхностью бетона.
	отрывной болт		Отрывной болт – это болт с полым стержнем с резьбой, который отламывается при ударе.Обычно используются для крепления пожарных гидрантов, поэтому они оторвутся от при ударе автомобиля. Также используется в самолетах для снижения веса.
	винт с головкой		Термин “болт с головкой” относится ко многим различным вещам в разное время и в разных местах. В настоящее время это наиболее узко относится к стилю головы (см. Галерею ниже). В более широком смысле это относится к группе винтов: винты с буртиком, шестигранные головки, головки с потайной головкой, полукруглые головки и головки филлистера.В США винты с головкой под ключ определены в ASME B18.6.2 и ASME B18.3. [25] [26] В прошлом термин винт с головкой под ключ , как правило, относился к винтам, которые предполагалось использовать в приложениях, где гайка не использовалась, однако характеристики, которые отличали его от болты меняются со временем. В 1910 году Энтони определил его как винт с шестигранной головкой, которая была толще, чем головка болта, но расстояние между плоскостями было меньше, чем у болта. [27] В 1913 году Вулли и Мередит определили их, как Энтони, но дали следующие размеры: винты с шестигранной головкой до 7 ⁄ 16 дюймов (11.1125 мм) имеют головку, которая на 3 ⁄ 16 дюймов (4,7625 мм) больше диаметра хвостовика; Винты диаметром более 1 ⁄ 2 дюймов (12,7 мм) имеют головку, которая на 1 ⁄ 4 дюймов (6,35 мм) больше хвостовика. Винты с квадратной головкой до 3 ⁄ 4 дюймов (19,05 мм) имеют головку на 1 ⁄ 8 дюймов (3,175 мм) больше, чем хвостовик; винты размером более 3 ⁄ 4 дюймов (19.05 мм) имеют головку на 1 ⁄ 4 дюймов (6,35 мм) больше, чем хвостовик. [28] В 1919 году Дайк определил их как винты, навинченные на всю длину головы. [19] Винт с головкой под торцевой ключ, также известный как винт с головкой под торцевой ключ , винт с головкой под торцевой ключ или болт с внутренним шестигранником , представляет собой тип винта с цилиндрической головкой и шестигранным приводным отверстием. Термин винт с головкой под торцевой ключ обычно относится к типу резьбового крепежа с номинальным диаметром головки 1.В 5 раз больше диаметра (главного) стержня винта, с высотой головки, равной диаметру стержня (конструкция серии 1960 г.). Примеры кованых термообработанных сплавов – это высокопрочные крепежные детали, предназначенные для самых требовательных механических применений, с доступными специальными составами сплавов, которые способны сохранять прочность при температурах, превышающих 1000 градусов F (587 градусов C). В дополнение к конструкции серии 1960, другие конструкции головок включают низкую головку, круглую головку и плоскую головку, последняя предназначена для установки в отверстия с потайной головкой.Шестигранный ключ (иногда называемый шестигранным ключом или шестигранным ключом ) или шестигранный ключ требуется для затягивания или ослабления винта с головкой под торцевой ключ. Винты с головкой под торцевой ключ обычно используются в узлах, которые не обеспечивают достаточного зазора для обычного гаечного ключа или торцевой головки.
	болт с квадратным подголовком	Болт с полукруглой головкой, тренерский болт	Болт с квадратным подголовком, также известный как каретный болт, имеет выпуклую или потайную головку, а стержень увенчан короткой квадратной секцией под головкой.Квадратное сечение входит в фиксируемую деталь (обычно деревянную), предотвращая проворачивание болта при затягивании гайки. Болты с квадратным подголовком используются для придания гладкости внешней поверхности автомобильного металлического бампера, квадратное сечение совмещается с квадратным отверстием в бампере для предотвращения проворачивания. Болт с квадратным подголовком ребра шейки имеет несколько продольных ребер вместо квадратного сечения для захвата фиксируемой металлической детали.
	болт лифта		Элеваторный болт – это болт, похожий на болт с квадратным подголовком, за исключением того, что головка тонкая и плоская.Есть много вариаций. Некоторые из них не имеют квадратного основания, а скорее треугольные части плоской головки загнуты вниз, образуя «клыки», которые врезаются в дерево и надежно удерживают его. [29]
	рым-болт		Рым-болт – это болт с закругленной головкой.
	Винт с шестигранной головкой Болт с шестигранной головкой		Винт с шестигранной головкой – это винт с шестигранной головкой, предназначенный для закручивания гаечным ключом. ASME B18.Соответствующий винт с головкой под ключ 2.1 имеет несколько более жесткие допуски, чем болт с шестигранной головкой, по высоте головки и длине стержня. Характер различия допусков позволяет винту с шестигранной головкой ASME B18.2.1 всегда подходить там, где установлен болт с шестигранной головкой, но болт с шестигранной головкой может быть немного слишком большим для использования там, где предусмотрен винт с шестигранной головкой.
	Винт точной настройки		Термин винт точной регулировки обычно относится к винтам с резьбой от 40 до 100 TPI (число ниток на дюйм) (0.С шагом от 5 до 0,2 мм), а винт сверхточной настройки использовался для 100–254 TPI (шаг от 0,2 до 0,1 мм). Эти винты наиболее часто используются в приложениях, где винт используется для управления точным движением объекта.
	крепежный винт		Крепежный винт, как правило, представляет собой крепежный элемент меньшего размера (менее 1 ⁄ 4 дюймов (6,35 мм) в диаметре) с резьбой по всей длине его хвостовика, который обычно имеет утопленный тип привода (шлицевой, Phillips и т. Д.)). Крепежные винты также бывают с головками под торцевой ключ (см. Выше), и в этом случае они могут называться крепежными винтами с головкой под торцевой ключ.
	болт плуга	болт плуга	Болт плуга похож на болт с квадратным подголовком, за исключением того, что головка плоская или вогнутая, а нижняя часть головки представляет собой конус, предназначенный для установки в потайной выемке. Болты для плуга обеспечивают гладкую поверхность для крепления отвала плуга к его балке, где приподнятая головка может пострадать от истирания почвы.Существует множество вариантов, в некоторых из которых используется не квадратное основание, а ключ, паз для блокировки или другие средства. Выемка в ответной части должна быть спроектирована с учетом конкретного болта плуга. Стандарт ASME B18.9 рекомендует болты для плуга с головкой № 3 (с круглой потайной головкой и квадратной шейкой) и болты для плуга с головкой № 7 (с круглой потайной головкой и обратной шпонкой) для новых конструкций. Необходимые размеры для фасонов головы можно найти в стандарте. [30] [31] [32]
	саморез Текс винт		Подобен шурупу для листового металла, но имеет острие в форме сверла для прорезания подложки, что устраняет необходимость сверления пилотного отверстия.Предназначен для использования с мягкой сталью или другими металлами. Точки пронумерованы от 1 до 5, чем больше число, тем более толстый металл может пройти без пилотного отверстия. Например, 5-точечным сверлом можно просверлить сталь толщиной 0,5 дюйма (12,7 мм).
	винт саморез		Самонарезающий крепежный винт похож на крепежный винт, за исключением того, что нижняя часть хвостовика предназначена для нарезания резьбы, когда винт вбивается в не нарезанное отверстие. Преимущество этого типа винта перед самонарезающим винтом состоит в том, что при повторной установке винта новая резьба не нарезается при вращении винта.
	установочный болт	болт	Болт с резьбой до головки. Установочный / резьбовой болт, соответствующий ASME B18.2.1, имеет те же допуски, что и болт с шестигранной головкой, соответствующий ASME B18.2.1.
	установочный винт	установочный винт	Установочный винт, как правило, представляет собой винт без головки, но может быть любым винтом, используемым для крепления вращающейся части к валу, например, линейного вала или промежуточного вала. Установочный винт ввинчивается через резьбовое отверстие во вращающейся части до плотного прилегания к валу.Чаще всего используется установочный винт с головкой под торцевой ключ, который затягивается или ослабляется шестигранным ключом.
	болт с буртиком болт с буртиком	болт съемника	Винт с буртиком отличается от крепежных винтов тем, что стержень имеет точный диаметр, известный как уступ , а резьбовая часть меньше по диаметру, чем заплечик. В спецификациях винта с буртиком указываются диаметр заплечика, длина заплечика и диаметр резьбы; длина резьбы фиксирована в зависимости от диаметра резьбы и обычно довольно коротка.Винты с буртиком могут изготавливаться из многих материалов, таких как легированная термообработанная сталь для максимальной прочности и износостойкости и нержавеющая сталь из-за ее коррозионной стойкости и немагнитных свойств. Обычные применения винтов с буртиком включают шарниры вращающихся механизмов, шарниры рычагов и направляющие для съемной пластины штампа для штамповки металла. В последнем случае часто используется термин «болт для снятия изоляции». Винты с буртиком из нержавеющей стали используются в устройствах линейного перемещения, таких как подшипники, в качестве направляющих и шарниров в электронных и других критических механических устройствах.
	болт печки	болт желоба	Болт для печки – это тип крепежного винта, который имеет круглую или плоскую головку и навинчивается на головку. Обычно они изготавливаются из низкосортной стали, имеют шлиц или крестообразный шлиц и используются для соединения деталей из листового металла с помощью шестигранной или квадратной гайки. [33]
	Болт регулировки натяжения		Болт контроля натяжения (болт TC) – это болт для тяжелых условий эксплуатации, используемый в конструкции стальной рамы.Головка обычно куполообразная и не предназначена для привода. На конце хвостовика имеется шлиц, который зацепляется специальным механическим ключом, который предотвращает проворачивание болта при затяжке гайки. Когда достигается соответствующий крутящий момент, шлиц срезается.
	винты накатные		Они имеют лопастное (обычно треугольное) поперечное сечение. Они образуют резьбу в уже существующем отверстии сопрягаемой детали, выталкивая материал наружу во время установки.В некоторых случаях для правильно подготовленного отверстия в листовом металле используется выдавленное отверстие. Экструзия образует ввод и дополнительную длину резьбы для улучшенного удержания. Винты для накатки резьбы часто используются там, где недопустима рыхлая стружка, образующаяся при нарезании резьбы.

Крепеж со встроенными шайбами ​​

Крепеж со встроенной шайбой называется SEM или SEMS, сокращенно от pre-as SEM bled. ^{[34] [35]} Может устанавливаться как на конический, так и на не конический хвостовик.

Крепежные детали резьбовые прочие

Superbolt или натяжитель с несколькими натяжными болтами

Суперболт или натяжитель с несколькими натяжными болтами – это альтернативный тип крепежа, который заменяет существующие гайки, болты или шпильки. Напряжение в болте создается за счет затяжки отдельных нажимных болтов, которые продеваются через корпус гайки и упираются в закаленную шайбу. Из-за этого величина крутящего момента, необходимого для достижения заданной предварительной нагрузки, уменьшается. Установка и снятие натяжителя любого размера выполняется с помощью ручных инструментов, что может быть полезно при работе с болтовыми соединениями большого диаметра.

Костные винты

Основная статья: внутренняя фиксация

Набор винтов и другого оборудования для внутренней фиксации внутри корпуса огромен и разнообразен. Подобно протезированию, он объединяет промышленную и медико-хирургическую области, заставляя производственные технологии (такие как механическая обработка, CAD / CAM и 3D-печать) пересекаться с искусством и наукой медицины. Подобно аэрокосмической и ядерной энергетике, в этой области используются одни из самых высоких технологий для крепежных изделий, а также одни из самых высоких цен по той простой причине, что производительность, долговечность и качество должны быть превосходными в таких областях применения.Костные винты, как правило, изготавливаются из нержавеющей стали или титана, и они часто имеют высококлассные характеристики, такие как коническая резьба, многозаходная резьба, канюляция (полый сердечник) и патентованные типы винтовых приводов (некоторые из них не используются за пределами этих приложений).

Список сокращений типов винтов

Эти сокращения используются на жаргоне среди специалистов по крепежным изделиям (которые, работая со многими типами винтов в течение всего дня, вынуждены сокращать повторяющиеся упоминания). Более мелкие базовые можно перестроить в более длинные; например, если вы знаете, что «FH» означает «плоская головка», тогда вы сможете разобрать остальную часть более длинной аббревиатуры, содержащей «FH».

Эти сокращения не являются универсальными для всех корпораций; каждая корпорация может чеканить свою собственную. Более неясные из них могут не быть здесь перечислены.

Дополнительный интервал между связанными терминами ниже помогает читателю сразу увидеть правильный синтаксический анализ.

Материалы

Винты и болты обычно изготавливаются из стали. Там, где требуется высокая устойчивость к погодным условиям или коррозии, например, в очень маленьких винтах или медицинских имплантатах, могут использоваться такие материалы, как нержавеющая сталь, латунь, титан, бронза, силиконовая бронза или монель.

Гальваническую коррозию разнородных металлов можно предотвратить (например, с помощью алюминиевых винтов для двойных стеклопакетов) путем тщательного выбора материала. Некоторые типы пластика, такие как нейлон или политетрафторэтилен (ПТФЭ), могут иметь резьбу и использоваться для креплений, требующих умеренной прочности и высокой устойчивости к коррозии, или для электроизоляции.

Часто покрытие поверхности используется для защиты крепежа от коррозии (например, блестящее цинкование стальных винтов), чтобы придать декоративную отделку (например.г. japanning) или иным образом изменить свойства поверхности основного материала.

Критерии выбора материалов винта включают: размер, требуемую прочность, устойчивость к коррозии, материал соединения, стоимость и температуру.

Болтовые соединения

Ржавые головки болтов с шестигранной головкой Основная статья: Болтовое соединение

Американский институт стальных конструкций (AISC), 13-е издание Руководства по проектированию стальных конструкций, раздел 16.1, глава J-3 определяет требования к болтовым конструкционным соединениям.Структурные болты заменили заклепки из-за снижения стоимости и увеличения прочности конструкционных болтов в 20 веке. Соединения образуются с двумя типами соединений: соединениями для скольжения и подшипниковыми соединениями. В соединениях, критичных к скольжению, перемещение соединяемых частей является условием работоспособности, и болты затягиваются до минимально необходимого предварительного натяжения. Скольжение предотвращается за счет трения «стыковой» поверхности, то есть плоскости сдвига для болта, где два элемента входят в контакт.Поскольку трение пропорционально нормальной силе, размеры соединений должны соответствовать многочисленным и достаточно большим болтам, чтобы обеспечить требуемую грузоподъемность. Однако это значительно снижает срезную способность каждого болта в соединении. Второй тип и более распространенное соединение – это подшипниковое соединение. В этом типе соединения болты переносят нагрузку через сдвиг и затягиваются только до «плотной посадки». Для этих соединений требуется меньше болтов, чем для соединений, критичных к скольжению, и поэтому они являются менее дорогой альтернативой.Соединения с критическим скольжением чаще встречаются на фланцевых плитах для стыков балок и колонн и соединений с критическим моментом. Соединения подшипникового типа используются в легких конструкциях и в соединениях элементов, где скольжение не важно, а предотвращение разрушения конструкции является конструктивным ограничением. Типовые соединения подшипникового типа включают: срезные выступы, опоры балок, косынки в фермах.

Механическая классификация

Цифры, нанесенные на головку болта, относятся к классу болта, используемому в определенных приложениях, с прочностью болта.Болты из высокопрочной стали обычно имеют шестигранную головку с рейтингом прочности ISO (так называемый класс прочности ), нанесенным на головке. А отсутствие маркировки / номера говорит о болте более низкого класса с низкой прочностью. Чаще всего используются классы свойств 5.8, 8.8 и 10.9. Число перед точкой – это предел прочности на разрыв в МПа, деленный на 100. Число после точки – это множитель отношения предела текучести к пределу прочности на разрыв. Например, класс собственности 5.Болт 8 имеет номинальный (минимальный) предел прочности на растяжение 500 МПа и предел текучести при растяжении 0,8-кратного предела прочности на разрыв или 0,8 (500) = 400 МПа.

Предел прочности на разрыв – это напряжение, при котором болт выходит из строя. Предел текучести при растяжении – это напряжение, при котором болт получит постоянную деформацию (удлинение, от которого он не восстановится после снятия силы) с деформацией смещения 0,2%. При удлинении застежки до достижения предела текучести говорят, что застежка действует в упругой области; тогда как удлинение, превышающее предел текучести, называется действием в пластической области, поскольку крепежный элемент претерпел остаточную пластическую деформацию.

Болты из низкоуглеродистой стали имеют класс прочности 4.6. Болты из высокопрочной стали имеют класс прочности 8,8 или выше.

Винт или болт одного и того же типа может быть изготовлен из различных материалов. В критических случаях применения с высоким пределом прочности на разрыв низкокачественные болты могут выйти из строя, что приведет к повреждению или травме. На болтах, соответствующих стандарту SAE, на головках нанесен отчетливый рисунок маркировки, позволяющий проверить и подтвердить прочность болта. ^[36] Однако можно найти недорогие поддельные застежки с реальной прочностью, намного меньшей, чем указано на маркировке.Такие некачественные крепежные детали представляют опасность для жизни и имущества при использовании в самолетах, автомобилях, тяжелых грузовиках и подобных критических приложениях. ^[37]

дюймов

SAE J429 определяет классы болтов для болтов и винтов с дюймовой системой. Он определяет их по классу , который варьируется от 0 до 8, где 8 является самым сильным. Более высокие оценки не указаны в спецификации. ^{[38] [39]} Классы SAE 5 и 8 являются наиболее распространенными.

Маркировка головок и свойства для винтов с шестигранной головкой дюймовой системы [40]
Маркировка головки	Марка, материал и состояние	Диапазон номинальных размеров (дюймы)	Доказательство прочности		Предел текучести, мин.		Предел прочности при растяжении, мин.		Твердость сердечника (по Роквеллу)
			тысяч фунтов стерлингов	МПа	тысяч фунтов на квадратный дюйм	МПа	тысяч фунтов на квадратный дюйм	МПа
	Класс SAE 0 [38]	Прочность и твердость не указаны
	Класс 1 по SAE ASTM A307 [41] Низкоуглеродистая сталь	1 ⁄ 4 –1- 1 ⁄ 2	33	230			60	410	B70–100
	ASTM A307 – марка B [41] Низко- или среднеуглеродистая сталь	1 ⁄ 4 –4					60 минимум 100 максимум	410 минимум 690 максимум	B69–95
	Марка 2 по SAE Низко- или среднеуглеродистая сталь	1 ⁄ 4 – 3 ⁄ 4	55	380	57	390	74

анкер-шуруп – определение – английский

Примеры предложений с «анкер-шуруп», память переводов

patents-wipoМетод для изготовления анкера-шурупа и анкера-шурупапатенты-wipoАнкер-шуруп для крепления рельсов wallspatents-wipoАнкер-шуруп для крепления смонтированных деталей в бетоне или кирпичной кладкеGiga-frenПредставлено исследование эффективности одинарных вертикальных анкерных болтов, установленных в песках.Представлены экспериментальные и теоретические исследования крутящего момента, необходимого для установки анкерных болтов в песок. TmClass Анкерные винты из металла, являющиеся резьбовыми стыковочными установками, используемыми в зданиях и стенах Крепление, сборка, установка таких материалов, как винты, анкеры, анкерные болты, анкерные материалыstmClassPins, Pins , Гвозди, Винты, Анкерные стержни, Крючки, Люверсы, Ортодонтическое приспособление с винтовым креплением и методы Патенты-wipo Анкер-винт с конической головкой для крепления рельсаОбщая ползать Головки поворачиваются для дополнительных приспособлений, таких как цементная чаша, адаптер для шпиля и адаптер для анкерного винтаПредставлено теоретическое исследование группового действия вертикальных винтовых анкеров, установленных в песках. TmClassPins, Pin, Nails, Screws, Anchor стержни, крючки, люверсы, ласты, альпинисты, Clawspatents-wipo. с двумя или более винтами, прикрепляющими пластину к кости. патенты-wipo Съемный фиксирующий транспедикулярный винт включает в себя установочный винт имплантата, анкерный винт и носовую часть. дно моря (3).ted2019 Существует много разных шурупов: шурупы для дерева, шурупы по металлу, анкеры, шурупы по бетону, список можно продолжать и продолжать. Giga-fren Из этого соотношения можно определить подъемную способность анкера-шурупа на основе измеренного значения крутящего момента при установке. основные якоря удерживают ярус в фиксированном положении; они состоят из бетонных блоков, металлических анкеров или шурупов. Ключевые слова: анкерные крепления, анкеры, несущая способность, спиральные анкеры, модели, песок, винтовые анкеры, винтовые анкеры, механика грунта, крутящий момент, грузоподъемность.tmClassКрепежные элементы, а именно колышки и аксессуары для них, включая специальные винты, в том числе анкерные винты, штифты, винты

Показаны страницы 1. Найдено 430 предложения соответствие фразы винтовой анкер .Найдено за 11 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки.
