Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1.  Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.

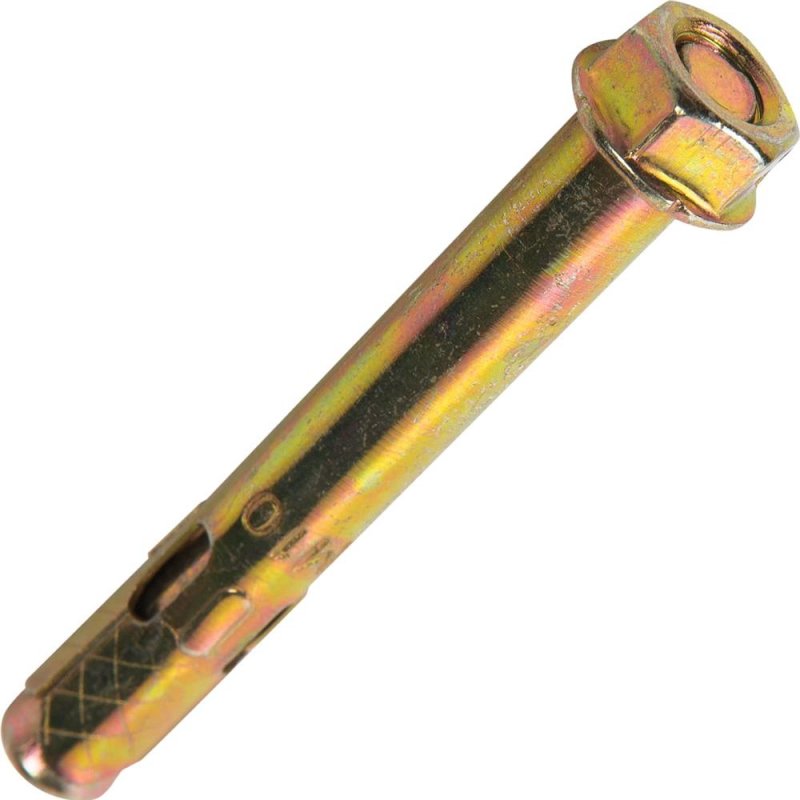

2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

Page 2

• Армирование
• Виды
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu. ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1.  Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

remvizor.ru

---

Смотрите также

• Бетонные работы в строительстве
• Бетон волгодонск
• Процентное содержание арматуры в бетоне
• Бетонные еврозаборы
• Анкеровка арматуры в бетоне
• Забор из бетона
• Изготовление форм для литья из бетона
• Схема септика из бетонных колец для загородного дома
• Коэффициент вариации прочности бетона
• Гидрофобная пропитка для камня бетона и кирпича
• Ремонт бетонных лестниц

Как крепить анкерный болт: видео, фото, нюансы, советы

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.



Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Содержание

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

• 3 анкеров;
• резьбовой шпильки;
• кернера для выполнения углубления;
• гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

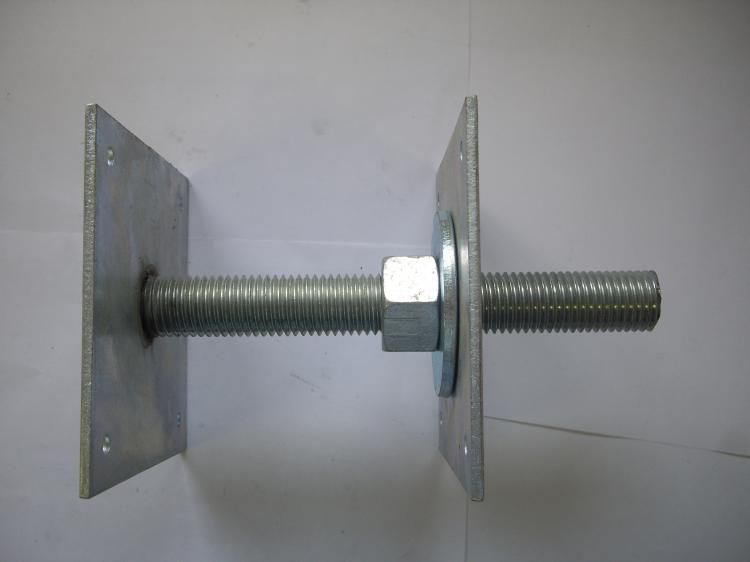

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя.

При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.



Да!

45.56%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

39.61%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.82%

Проголосовало: 1194

Оцените полезность статьи, нам будет приятно 🙂

Как забить анкер в бетонную стену

Наиболее надежное настенное крепление – анкерное. Эти крепежные элементы применяются для фиксации навесных предметов на стены всех типов. Но как пользоваться анкерами для бетона – отдельная тема.

Содержание:
Что такое анкеры для бетона
Подготовка к установке анкера в бетон
Инструмент для установки анкера

Установка анкера в бетонной стене
Важно

Что такое анкеры для бетона

Отличительная особенность анкера (название произошло от немецкого слова «якорь») в том, что это комбинированный крепеж. Данный вид метизов совмещает в себе способность закрепляться в стене и удерживать навесную конструкцию. Они изготавливаются из различных металлов и сплавов. Это может быть нержавеющая сталь, медь, латунь. Прежде чем начать разбираться, как забивать анкер в бетон, определимся с его видами. Для бетонных стен могут применяться:

• Клиновые анкеры. Применяются для сжатого и растянутого бетона. Особенность – отсутствие рубашки. Клин внутри разрезной втулки. При затягивании гайки он давит на внутреннюю поверхность втулки и заклинивает ее.
• Анкерные болты с гайкой. Эффективны для тонких бетонных перегородок.
• Распорные. Распорный элемент посажен на резьбовой стержень и, перемещаясь внутри втулки, распирает ее. Кроме бетонных стен его можно применять и для кирпичных.
• Разжимные. Внутри корпуса гильза с лепестками. Они разжимаются под давлением перемещающейся по резьбе гайки.
• Забивные. Под воздействием ударов стержень расклинивает втулку. Ее диаметральный размер увеличивается, и создающееся трение удерживает анкер.

Кроме анкеров с механическим креплением есть еще и химические. В отверстие вводится двухкомпонентная смола, а затем туда вставляется анкер. Крепление не менее надежное, чем остальные способы.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

• Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
• Вторая – наружный диаметр втулки. По нему подбирают сверло.
• Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
• И последняя – общая длина крепежа.

Инструмент для установки анкера

Для установки анкеров понадобится:

• Перфоратор или дрель
• Сверло подходящего диаметра
• Молоток
• Ключ рожковый

Так как бетон твердый и плотный материал, то сверло должно быть твердосплавным или из инструментальной стали со специальным напылением.

Установка анкера в бетонной стене

Теперь главное: как забить анкер в бетонную стену. Пошаговая инструкция:

1. Оценить состояние стены. При расчете длины отверстия под анкер, толщина слоя штукатурки не учитывается, так как она ослабляет крепление метиза.
2. Необходимо подобрать сверло нужного диаметра (равным наружному размеру) оболочки крепежа. Допускается размер сверла меньше, но больше ни в коем случае.
3. Вымерить место расположения крепления и нанести разметку.
4. Просверлить отверстие. Для этого использовать перфоратор. Можно и дрель, но в бетонной стене пробить отверстие, таким образом, будет тяжело. Сверло по бетону должно быть: твердосплавным, с твердосплавными напайными пластинками, со специальным напылением. Обычные сверла в этом случае не применяются.
5. Отверстие очистить от пыли. Используется щетка, пылесос или сжатый воздух.
6. Вставить анкер в отверстие. Если оно тугое, можно аккуратно подбить молотком. Сильные удары наносить не рекомендуется. Можно повредить крепеж.
7. Расклинить анкер. Способ зависит от типа крепежа. В клиновом и распорном – это делается при помощи гайки и ключа. В забивном – молотка.

Важно

Установить анкер в бетон получится быстрее и проще, если соблюдать при этом ряд правил:

• Перед установкой крепежа надо правильно рассчитать нагрузку. В обычном бетоне анкер может выдержать до 350 кг. А в ячеистом не более 230. Диаметр метизов может от 8 до 24 миллиметров, и он выбирается в зависимости от нагрузки.
• Отверстие под крепеж должно быть с ровными краями.
• Анкер вставляется целиком, а не по частям.
• Гайка (болт) затягивается по часовой стрелке.

Соблюдайте правильный подбор крепежа и выполнение данной инструкции, что обеспечит надежное и длительное функционирование установленного в бетоне анкера.

особенности, виды, типы креплений, инструкция по монтажу, советы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Как Крепить Анкерный Болт | Советы Экспертов Onekrep

Во многих строительных применениях бетонные анкеры должны быть прикреплены к блоку или стене, чтобы удерживать приспособление или какой-то предмет. При установке анкерного болта с гайкой необходимо соблюдать особую осторожность, чтобы обеспечить безопасное и правильное крепление. При креплении к бетонным блокам необходимо учитывать ряд специфических особенностей, включая то, в какой части блока следует сверлить, а также тип анкера, который лучше всего подходит для конкретного применения.

Определение места размещения анкера

Прежде чем выбрать правильный анкер для использования, необходимо рассмотреть, где в блоке должен располагаться крепежный элемент. Варианты следующие:

• растворное соединение;
• сплошная секция блока;
• пустотелая секция бетонного блока.

Некоторые приложения могут позволить разместить каждый крепежный элемент в одной и той же части блока, в то время как другие установки требуют размещения каждого анкера в разных секциях блока.

Каждый раздел имеет свои уникальные достоинства и недостатки. Крепление в шов может быть отличным вариантом в зависимости от качества и количества раствора, используемого для установки блока на место. Цельные секции блока обычно обеспечивают наилучшее качество крепления. Это будет зависеть от расстояния крепежа до неподдерживаемого края полости и качества материала, из которого изготовлен блок. Полый участок блока является наименее желательным местом, в котором можно закрепиться, но иногда этого нельзя избежать.

При креплении в полую секцию блока следует иметь в виду несколько важных нюансов:

1. Сверля в блок с помощью молотковой дрели, бетон будет крошиться. Это приводит к конусообразному пространству, причем точка конуса ближе всего к поверхности блока.
2. При установке анкера в эту область, будь то крепежная деталь, оказывающая давление, или бетонный винт, который выстукивает резьбу в основном материале, удерживающие значения будут уменьшены или станут несущественными.
3. Крепежная деталь не должна проникать через стену в саму полость.

Технический совет! Все анкеры, за исключением бетонных винтов, оказывают внешнее усилие. Анкер, оказывающий такое давление на неподдерживаемый край, уменьшает удерживающие значения.

Определение типа груза

Следующим шагом в этом процессе является определение типа груза, который будет закреплен на анкере. В зависимости от этого необходимо правильно подобрать тип гаек для крепления.  Гайки оптом купить можно в нашем магазине «Первый крепеж».

Есть три вопроса, которые помогут определить тип нагрузки, производимой каждым предметом:

1. Насколько тяжел предмет, который крепится к стене блока?
2. Будет ли нагрузка вибрационной?
3. Будет ли нагрузка размещена там, где может возникнуть ударная нагрузка?

Технический совет! Вибрационная нагрузка характерна для предметов, которые находятся в постоянном движении. Пример: вывеска, вывешенная на блочной стене снаружи на ветру.

Определение необходимого типа анкера

Наконец, необходимо определить тип крепежной детали, требуемой для использования. Есть четыре варианта, которые можно применять в бетонном блоке:

• анкер типа шпильки, где шпилька будет торчать из стены;
• анкер молоткового типа, где шляпка не выступает из стены, для законченного вида;
• анкер «женского» типа, где винт вставляется в анкер для законченного вида;
• бетонный винт, который вкручивается непосредственно в блок для законченного вида.

При использовании анкера типа шпильки, «женского» или бетонного винта крепеж или закрепляемый предмет могут быть сняты в любое время практически без повреждения бетонного блока. Однако анкеры молоткового типа являются постоянными установками. Удаление этих крепежных элементов приведет к значительному повреждению бетонного блока и, возможно, самого крепежа.

Типы анкеров, которые могут быть использованы в бетонных блоках

Существует немало разновидностей анкерных болтов. В нашем интернет-магазине вы всегда можете  купить болты оптом от разных производителей и разного назначения. Основными являются:

1. Стержневой анкер. Крепеж будет представлять собой съемные втулочные анкеры, которые используются в самом широком разнообразии применений. Со специалистом следует консультироваться каждый раз, когда бетонные анкеры используются для тяжелых грузов. Этот анкер очень универсален, потому что существует широкий диапазон доступных длин, позволяющих прикреплять материалы различной толщины к блочной стене. Болт также поставляется с различными стилями головок: шестигранная, плоская потайная или круглая для эстетики.
2. Приспособление молоткового типа будет несъемным нейлоновым гвоздем. Преимуществом является отсутствие элементов, выступающих из стены. Они просты в использовании, но должны использоваться только в легких условиях эксплуатации. Анкер с молотковым приводом производится с низкопрофильной грибовидной головкой. Нейлоновый гвоздь доступен с тремя типами головок: грибовидной, круглой и потайной плоской.
3. Свинцовые винтовые анкеры первоначально изготавливались из свинца. Эти бетонные болты теперь производятся из материала под названием Zamac — более мягкого, неагрессивного металла. Эта крепежная деталь используется в легких условиях эксплуатации. Как и винты из листового металла, эти анкеры также обозначаются калибровочной проволокой. Различные длины доступны в каждом диаметре и могут быть использованы в материалах с различными требованиями к встраиванию.

Прежде чем приступить к работе, необходимо правильно выбрать тип бетонного анкера, а также определить, в какой части блока крепить груз. Уделение времени принятию правильных решений обеспечит безопасное и эффективное закрепление. Существуют «якоря», доступные для использования в широком диапазоне применений. Тип нагрузки также будет определяющим фактором при монтаже бетонных анкеров.

Как установить анкерный болт

Важно надежно держать анкерный болт и шаблон на протяжении всего процесса вкручивания. Иначе крепежный элемент может быть скошен в сторону. Лучше использовать деревянные шаблоны или другой эффективный способ, чтобы обеспечить точное позиционирование анкерных болтов.

Система затяжки анкерных болтов используются для установки знаков на проезжей части, осветительных столбов, мачтовых осветительных столбов и надземных знаковых вспомогательных конструкциях. Также с их помощью можно крепить крупногабаритные и тяжелые грузы, предметы к стенам.

Последовательность крепления анкерного болта:

1. Нанести на резьбу немного электрической смазки.
2. Установить самые низкие гайки на болты, по 1 на каждый.
3. Используя верхний шаблон в качестве направляющей, выровнять шаблон, отрегулировать нижние гайки так, чтобы шаблон опирался на каждую из них.
4. Удалить шаблон.
5. Нанести смазку на опорные поверхности нижних гаек и шайб.
6. Установить 1 шайбу и 1 верхнюю гайку на каждый болт, накрутить верхние гайки на болты так, чтобы все они были плотно прижаты к опорной плите.
7. С помощью гаечного ключа перевернуть каждую нижнюю гайку до плотного прилегания.
8. Прекратить вращение, когда все гайки будут затянуты до упора.

Магазин «Первый крепеж» предлагает широкий выбор крепежных деталей различных типов, размеров. Всегда есть в наличии  винты самонарезающие, цена которых вам понравится. У нас вы можете  купить нержавеющий крепеж в Москве по лучшим ценам. Если вам нужна помощь в выборе конкретного товара или оформлении предварительного заказа, звоните по бесплатному телефону 8-800-201-81-96.

принцип работы, виды, размеры и крепление

Главная » Инструменты и материалы

Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Содержание

1. Принцип работы и применение
2. Виды и способы крепления
3. Размеры и характеристики анкерных болтов
4. Инструкция по монтажу
5. Заключение

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

• При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
• На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

• балки;
• плиты перекрытия, балконные консоли;
• фермы, колонны;
• лифты, лестничные марши и площадки;
• стеновые или отделочные панели;
• коммуникации, инженерное оборудование;
• оконные или дверные коробки;
• навесы, козырьки;
• пристройки;
• потолочные светильники, вытяжки;
• подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

• назначение — фундаментные, потолочные, рамные, универсальные;
• форма — прямые или изогнутые;
• конструкция — цельные или сборные;
• поверхность — гладкая или с резьбой;
• площадь контакта — для плотного или пористого материала;
• способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

• простота установки анкеров в бетон;
• возможность сквозного монтажа;
• высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Шурупы по бетону принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химические

Химический анкер — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

• малые — диаметром до 8 и длиной до 55 мм;
• средние — до 12х120 мм;
• крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

• диаметр резьбы — 8 мм;
• диаметр сверла — 10 мм;
• длина анкера — 115 мм;
• толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

1. Размечают положения метизов на основании
2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

• Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
• Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.



Рейтинг

( 1 оценка, среднее 5 из 5 )

0 7 455 просмотров

Понравилась статья? Поделиться с друзьями:

Heavy Stuff on Walls – Как использовать настенные болты?

Вам когда-нибудь хотелось прикрепить что-то очень тяжелое к стене, полу или потолку? И я имею в виду тупо тяжелые… как гигантские телевизоры на консолях, сетевые шкафы или огромные, нелепо тяжелые радиаторы? Добро пожаловать в мир Wall Bolt! Сегодня мы рассмотрим, как использовать стеновые болты / распорные анкеры.

Полное видео смотрите здесь:

Как крепить к стенам ДЕЙСТВИТЕЛЬНО ТЯЖЕЛЫЕ вещи? Встречайте НАСТЕННЫЙ БОЛТ!

Посмотрите это видео на YouTube.

Прежде чем я начну, вы не будете засыпаны всплывающими окнами или рекламой на этом сайте, так как я независим и полагаюсь на партнерские ссылки, самый честный способ финансирования Интернета. Используя ссылки в статье, вы вносите свой вклад в то, чтобы этот сайт оставался бесплатным, и это не стоит вам ни копейки. Я ссылаюсь только на продукты, которые я использую в настоящее время или собираюсь использовать — вы можете прочитать больше о партнерских ссылках здесь. Благодарю вас!

Используемые инструменты и изделия

• Дрель Makita SDS (Великобритания/США)
• Makita Combi / Набор ударных сверл (Великобритания / США)
• Шурупы M8 x 60 мм Защитные анкеры (Великобритания)
• Двусторонняя метрическая рулетка

Помните, что вы можете найти подробный список инструментов и продуктов, которые Я знаю и доверяю на этой странице. Надеюсь, вы найдете это полезным.

Введение

Стеновые болты — это самое прочное механическое крепление, которое я когда-либо использовал. Они могут выдерживать ОГРОМНЫЕ нагрузки и являются моими любимыми креплениями для гигантских телевизоров, больших шкафов, тяжелых радиаторов или чего-либо еще, где обычные пластиковые заглушки просто не подходят. Они носят разные названия:

• Стеновые болты
• Rawlplug называют их Rawlbolts
• Screwfix называют их щитовыми анкерами
• Fischer называет их Wallbolts

Я всегда называл их стеновыми болтами — они также очень похожи на анкерные втулки. и я видел, что некоторые поставщики также называют их под этим именем (хотя анкерные втулки имеют немного другую конструкцию).

Они предназначены ТОЛЬКО для использования на твердых поверхностях, таких как бетон, кирпич или каменная кладка. Они не годятся для гипсокартона или деревянных стен. Я успешно использовал их на стенах с точками и мазками, но вам нужно сделать прокладку, чтобы заполнить полость между гипсокартоном и блочной кладкой, иначе вы в конечном итоге раздавите гипсокартон, когда будете затягивать болт.

Как использовать настенные болты

Те, которые я показываю вам в видео выше, имеют размер M8 x 60 мм и требуют отверстия диаметром 14 мм. Я бы почти всегда использовал для этого дрель SDS, так как она позволяет легко сверлить такое большое отверстие в бетоне — с обычной комбинированной дрелью вы будете работать вечно. Мне нравится устанавливать ограничитель глубины на общую длину болта — вы не хотите, чтобы он «упирался» в отверстие. Пропылесосьте отверстие после того, как просверлите его — если на резьбу настенного болта попадет пыль или мусор, у вас проблемы!

Я предпочитаю прикреплять стенной болт к фитингу, а затем прикреплять всю сборку к стене. Преимущество этого способа заключается в том, что у вас меньше шансов столкнуться с проблемами, связанными с попаданием в резьбу мусора. Это не всегда возможно с такими вещами, как гигантские тяжелые радиаторы. Поверьте мне, если вы застряли в резьбе, может быть ОЧЕНЬ трудно удалить болт. В худшем случае вам придется отрезать его и начать заново — не самая приятная работа с углеродистой сталью.

После того, как болт окажется в отверстии, его просто нужно затянуть. По мере затягивания болта скошенная концевая часть втягивается в фитинг, заставляя его расширяться. Чем больше вы его затягиваете, тем больше он расширяется – вот и все! Обычно я делаю их «удобно тугими», используя набор насадок. После того, как вы сделаете несколько, вы привыкнете к тому, насколько тугими они должны быть. Если вы используете их в промышленных целях, вам следует использовать динамометрический ключ и следовать рекомендациям производителя.

Использование распорных анкеров в кирпичных или блочных стенах

Во-первых, как обычно, всегда следуйте спецификациям производителя. В небытовых/промышленных ситуациях всегда следуйте рекомендациям вашего инженера-строителя.

Помимо этого, я уже много лет очень успешно использую распорные анкеры, подобные этим, в кирпичных, блочных и каменных стенах. В этом сценарии следует учитывать два основных фактора:

1. Насколько близко вы находитесь к краю кирпича/блока и может ли анкер расколоться при затягивании?
2. Является ли кирпич/блок пустотелым?

Растрескивание кирпичей из-за расширяющихся анкеров

Короче говоря, не используйте их близко к краю кирпичей или блоков на внешнем углу стены! Честно говоря, это относится и к монолитному бетону. На самом деле это редко представляет серьезную проблему для внутренних стен, поскольку кирпич, в котором вы сверлите, скорее всего, будет поддерживаться окружающими кирпичами. Обычно это предотвращает растрескивание, так как кирпичу некуда деваться. В худшем случае, если он треснет, это вряд ли будет структурным, он будет закрыт штукатуркой, и вы все равно сможете затянуть болт, чтобы получить прочную фиксацию. Если вы используете их на открытом кирпиче и не хотите делать ставку на неприглядную трещину, вам, вероятно, лучше всего выбрать другой тип крепления. Для стандартной конструкции внутренних кирпичных стен в старых домах викторианской эпохи, где обычно используется полнотелый кирпич, все должно быть в порядке.

Использование распорных анкеров в стенах из пустотелых блоков/кирпича

Распорные анкеры предназначены только для использования в сплошных стенах, т. е. они не годятся для пустотелых блоков или современного пустотелого кирпича, поскольку анкеру не за что зацепиться. Вы действительно рискуете в зависимости от того, попадете ли вы в сплошную или полую секцию, например, в крестовину кирпича. По этой причине вам может понадобиться альтернативное решение для крепления наружных стен. Еще один лайфхак — использовать минометную линию — не идеальный вариант, но может работать с (см. выше).

Внутренние несущие стены, скорее всего, будут сделаны из массивных блоков в новых домах в Великобритании или из полнотелого кирпича в старых викторианских домах, в любом случае у вас все будет хорошо. Другое дело газоблоки низкой плотности, такие как Термалит, см. ниже.

Скрытое преимущество расширяющихся анкеров и растворных линий

Когда вы прикрепляете что-то к стенам в домах, вы редко знаете, из чего сделана эта стена, пока не начнете сверлить. Даже в этом случае есть разумный шанс, что вы рано или поздно наткнетесь на линию минометов. Этот раствор иногда может быть довольно твердым. Иногда, особенно в старых домах, он может напоминать сухой песок с солнечного пляжа. В идеале вам нужно пересверлить и найти новые точки крепления в полнотелом кирпиче/блоке, но это не всегда возможно. Химические фиксаторы в этом случае бесполезны. Это также большая проблема для саморезов по бетону.

Однако расширяющийся якорь может стать потенциальным решением проблемы. Не нужно много сверлить, чтобы сделать 10-миллиметровый растворный шов до 14-миллиметрового отверстия. Вставьте исправление и продолжайте как обычно. Анкер может цепляться за верхний/нижний кирпичи или боковые стороны кирпичей в вертикальном шве. Это имеет дополнительное преимущество, заключающееся в том, что кирпичи/блоки не растрескиваются. Однако это совершенно нестандартный хак, так что рискуйте!

Распорные анкеры в блоках низкой плотности (термалит)

Блоки низкой плотности обладают многими преимуществами по сравнению с другими строительными материалами. Они обладают очень высокими теплоизоляционными свойствами, поэтому отлично подходят для наружного применения, где требуются низкие коэффициенты теплопередачи. Их также легко обрабатывать и резать.

Thermalite Aircrete Turbo Block – идентифицируется по 6 волнистым линиям царапин

Основной недостаток с точки зрения столярных работ заключается в том, что к ним сложно прикреплять предметы. Они настолько мягкие, что в них можно вставить отвертку голыми руками. Традиционные пробки и винты просто не очень хорошо работают. В точечно-мазочной конструкции гипсокартон лучше фиксируется, чем кладка из блоков ниже.

Таким образом, для действительно тяжелых вещей в газобетоне вам, вероятно, лучше всего подойдет химическое крепление, такое как конусная дрель Fischer Undercut PBB, используемая с инъекционным раствором, таким как Fischer FIS V. В собственных тестах Fischer это дало безопасные нагрузки около 100 кг на фитинг. В качестве альтернативы обратите внимание на систему Fischer Aircrete Anchor FPX-I. Их недостатки:

• Они дорогие
• Трудно достать на внутреннем рынке
• Сложно использовать
• Время высыхания смоляных креплений

Я использовал традиционные анкеры для экранов и стеновые болты в блоках с низкой плотностью, но это действительно не рекомендуемое решение. Попробуйте на свой страх и риск и посмотрите это пространство для полного теста!

Другие соображения, например. вибрация

Одним из последних соображений, касающихся расширяющихся металлических анкеров, является вибрация. Могут ли они со временем ослабнуть? Я никогда не видел, чтобы это происходило со статическими объектами. Я также никогда не видел, чтобы это происходило с вибрирующим оборудованием, но это, безусловно, могло произойти. Это то, что вы должны проверить сами, так как все будет зависеть от того, насколько сильна вибрация / движение.

Химическая смола против механических креплений

Опять же, в промышленных применениях это то, что должен указать инженер-строитель. Как механические, так и химические крепления доступны в широком диапазоне размеров, чтобы охватить большинство мыслимых значений грузоподъемности. Как упоминалось в приведенном выше видео, ваш больший риск заключается в том, что стена рухнет до того, как выйдет из строя фитинг. Так что будьте особенно осторожны при одностворчатом строительстве! (например, стены гаража)

Самым большим недостатком химического способа является то, что неправильное использование может привести к очень слабому, почти бесполезному креплению. Я видел несколько неудачных попыток фиксации смолы. Я никогда не видел, чтобы механический настенный болт откручивался. Нужно взвесить все за и против:

Химические фиксации – Pros

• Очень сильные, если правильно использовано
• Менее риск растрескивания
• Автоматически водонепроницаемые (обычно)
• Менее проблематично с вибрацией
• очень постоянный

Химические прикрепления – Собирались

. время

• Потенциально длительное время отверждения смолы
• Необходимо учитывать температуру
• Труднее правильно установить
• Ничего хорошего, если вы попали в линию раствора
• Дорого
• Очень постоянный

Механические фиксации – PROS

• Легко в использовании
• Съемный
• можно загрузить сразу
• . Механические крепления – минусы
  • Может вызвать растрескивание
  • Если резьба засорится, у вас проблемы
  • Проблема может быть в вибрации

  Еще один момент, который я не упомянул выше, — это класс огнестойкости, поскольку он может варьироваться от фитинга к фиттингу. Если рейтинг огнестойкости является соображением, то это то, что вам нужно исследовать как для химических, так и для механических креплений.

  Подводя итоги

  Короче говоря, стеновые болты по-прежнему являются фантастическим продуктом и решением проблем для крепления тяжелых предметов к стенам, потолку и полу. Как и во всем, существует миллион различных способов достижения одного и того же результата. Проведите собственное исследование и всегда следуйте инструкциям производителя. Для меня настенные болты остаются основной частью моего запаса крепежа.

  Дополнительное чтение

  • Отчет Fischer Fixings Thermalite Blocks (2002)
  • Отличная статья от Mark Salmon in the Extn + Fixings Magazine

  Последний обновление: 25 августа 2018 г.
  Опубликовано: 25 августа 2018

  9000 2
  7 ОБЩЕ
  • Последние сообщения

  Энди Мак

  Энди много лет успешно занимался обслуживанием недвижимости и деревообработкой. Он основал и управлял отмеченными наградами компаниями, большую часть своей жизни работал не по найму и был соведущим первого в Великобритании коммерческого подкаста столярных изделий. Теперь он делится своим опытом на одном из крупнейших в Великобритании каналов по обслуживанию недвижимости на YouTube.

  Последние сообщения Энди Мака (посмотреть все)

  J C Gupta & Sons

  Технический

  Что такое зацепление резьбы? Зацепление резьбы имеет два фактора: длина зацепления резьбы и процент зацепления резьбы. Длина зацепления резьбы измеряется длиной взаимодействия между застежкой и сопрягаемым материалом. Процент зацепления резьбы зависит от размера сопрягаемого отверстия по сравнению с крепежной деталью и от того, насколько… Подробнее «Зацепление с резьбой» »

  Technical

  Мы закрыты по субботам из-за комендантского часа, введенного правительством штата Карнатака в выходные дни. Мы возобновили почти нормальную работу с понедельника, 12 июля. Время только с 9:30 до 17:00. Вы можете ожидать задержки в обработке заказа и логистике. Также ожидайте время ожидания для встречных продаж. Предпочтительны запросы по электронной почте. Пожалуйста, напишите нам по адресу [email protected]… Подробнее «COVID-19 UPDATE» »

  Технический

    Человечество стремится к звездам, поэтому для дизайнеров стало важно учитывать пригодность продуктов для экстремальных условий. Поэтому необходимо знать, какие типы или материалы крепления подходят для экстремальных условий. На Земле уже существуют криогенные температуры до -70 ° C, при этом самая низкая зарегистрированная температура … Подробнее «Крепеж для криогенных применений» »

  information, Technical

  Принято считать, что простой тест для нержавеющей стали – это проверка с помощью магнита. Если это привлекает, продукт не из нержавеющей стали. Однако это предположение неверно. «Крепеж из нержавеющей стали, который я получил, прилипает к магниту». Это одна из самых частых жалоб пользователей. Крепеж из нержавеющей стали… Подробнее «Являются ли крепежные детали из нержавеющей стали магнитными?» »

  Технический

  Каким должен быть минимальный размер резьбы, выступающей за пределы гайки в крепежных узлах? Возможно, этому аспекту уделяется мало внимания. Однако уместно отметить, что планирование правильной длины болта/винта обеспечивает соединение, которое обеспечивает безопасность и экономит место, вес и стоимость. Типичный крепежный узел с болтовым креплением будет иметь… Подробнее «Выступ резьбы узла с болтовым креплением» »

  Информация о

  Общеизвестно, что крепежные детали играют ключевую роль практически в каждой отрасли, будь то металлургия, металлургия и т. д. Более того, как и любая другая технология, за последние несколько лет технология крепления претерпела значительные изменения. Многие из недавних инноваций в технологии крепления во многом обязаны рынку… Читать далее «ТЕНДЕНЦИИ И ИННОВАЦИИ В КРЕПЛЕНИИ» »

  Информация о

  ТЕХНИКА СОЕДИНЕНИЯ ПЛАСТИКОВ Многие из недавних инноваций в технологии крепления во многом обязаны рыночным директивам относительно более компактных и легких упаковок, производимых быстро и с минимальными затратами. Эти требования диктуют, чтобы крепежные детали работали усерднее, «умнее» и в большем количестве способов продвигали дизайн и разработку продукта. В результате и в заметном отходе от прошлого… Читать далее «ТЕХНИКИ СОЕДИНЕНИЯ ПЛАСТИКОВ» »

  information

  Неудивительно, что COVID-19 сказался на индустрии крепежа. Некоторые из зарегистрированных эффектов приведены ниже. Сезонно скорректированный индекс дистрибьюторов крепежных изделий (FDI) за март составил 44,4, быстро ухудшившись из-за пандемии COVID-19 и последовавших за ней остановок. Тенденции продаж с учетом сезонных колебаний были намного слабее. Шестимесячный прогноз был пересмотрен… Подробнее «Влияние COVID-19» »

  Технический

  Необходимость защиты от кражи и вандализма в настоящее время становится неотъемлемой частью проектных спецификаций. В этом конкурентном мире государственная и частная собственность становится все более уязвимой для взлома, вандализма и кражи. Это создает ряд нежелательных последствий. Последствия кражи и взлома. Хищение товаров Вандализм — уничтожение… Подробнее «Защитные крепления — Рекомендации по проектированию» »

  Направляющая, техническая

  Анкерные болты широко используются в бетоне, кирпичной и блочной кладке и полостях для крепления и соединения конструкций. На сегодняшний день имеется ограниченный объем информации, которая может помочь проектировщикам и пользователям в выборе и конструкции анкерных болтов для различных типов оснований. В новой каменной кладке анкерные болты обычно использовались … Подробнее «Как выбрать подходящее анкерное крепление» »

  Технический

  Стальной канат с высокими эксплуатационными характеристиками всегда поставляется с функционально необходимым и подходящим концевым наконечником каната. Зажим для веревки, иногда называемый зажимом с U-образным болтом или зажимом с U-образным болтом, используется для зажима свободного конца отрезка проволочного каната после того, как он был закручен назад, образуя проушину. Эти фитинги состоят из … Подробнее «Безопасное заделывание концов тросов» »

  Технический

  Заедание резьбы является распространенной, но редко понимаемой проблемой резьбовых крепежных изделий. Истирание, часто называемое процессом холодной сварки, может произойти, когда поверхности наружной и внутренней резьбы подвергаются сильному давлению. Разочаровывающим аспектом истирания крепежа является то, что заедающие гайки и болты могут пройти все необходимые проверки (резьба, материал, механическая и т. д.).

  информация

  НЕ используйте саморезы для крепления к дереву. Это распространенная ошибка, из-за которой многие люди используют саморезы для крепления к дереву. Саморезы предназначены для использования в металле. Для этого нити расположены ближе и имеют небольшую глубину. Это хорошо работает с такими металлами, как сталь и алюминий. Однако по дереву… Читать далее «Саморезы по дереву — не лучшая идея» »

  Информация о

  Наш постоянно растущий ассортимент пополняется ЧЕРНЫМИ винтами из нержавеющей стали. Эта отделка очень полезна для уменьшения отражения света от деталей, обеспечивает интегрированную отделку изделий и деталей черного цвета, а также в декоративных целях. Это конверсионное покрытие, которое обеспечивает равномерную, привлекательную и неотражающую черную поверхность нержавеющей стали. Обеспечивает… Подробнее «ЧЕРНОЕ покрытие на крепежных деталях из нержавеющей стали» »

  информация

  Деревянные настилы обычно состоят из тонких досок; находясь на открытом воздухе, они должны выдерживать суровые условия окружающей среды. Самые важные строительные материалы часто самые маленькие. Хотя вам нужны все ваши тяжелые элементы, такие как электроинструменты, цемент, дерево и другие строительные материалы, часто сводится к самому маленькому элементу, чтобы собрать все это вместе. … Читать далее «Винт для деревянного настила» »

  Guide

  Пластик оказался универсальным материалом будущего, несмотря на шумиху вокруг него. Он открывает мир инноваций, где рынок меньше, легче и дешевле. Но это связано со своими технологическими проблемами, такими как подходящие решения для крепления. Обычные шурупы полностью … Подробнее «Правильный шуруп для пластика» »

  Справочник, информация

  Понимание «Большой коробки» – важно не зацикливаться на стоимости какого-либо отдельного компонента, а скорее на стоимости скрепляемого соединения в целом. Другими словами, пользователь слишком часто сосредотачивается на одном компоненте и игнорирует все, что происходит со всем скрепленным соединением. Примите за… Читать далее «Калькуляция стоимости крепежа» »

  Technical

  СРАВНИТЕЛЬНЫЙ АНАЛИЗ КРЕПЕЖНЫХ СОЕДИНЕНИЙ ИЗ УГЛЕРОДИСТОЙ СТАЛИ И НЕРЖАВЕЮЩЕЙ СТАЛИ С ПОКРЫТИЕМ Коррозия нержавеющей и углеродистой стали очень различна, и в этом руководстве содержится информация об общем воздействии или поверхностной коррозии, поскольку это часто является основным фактором при выборе материала крепежа. Углеродистая и нержавеющая сталь являются наиболее распространенными материалами, из которых изготавливаются крепежные детали и… Читать далее «Анализ коррозии крепежных изделий из нержавеющей стали и с покрытием» »

  Technical

  ПРУЖИННЫЕ ШТИФТЫ ИЗ АУСТЕНИТНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ДИНАМИЧЕСКОЙ НАГРУЗКИ Пружинные штифты из аустенитной никелевой нержавеющей стали обычно изготавливаются из марки SAE 301 (1.4310). Аустенитная нержавеющая сталь чаще всего выбирается из-за присущей ей коррозионной стойкости. Хотя этот материал обладает пружинящими характеристиками, необходимыми для надлежащего функционирования пружинного штифта, он упрочняется при воздействии… Подробнее «ДИНАМИЧЕСКАЯ НАГРУЗКА НА ПРУЖИННЫЕ ШТИФТЫ» »

  Направляющая

  Многие из нас изо всех сил пытались выкрутить винт, когда головка отломилась. Это случается чаще, чем мы думаем. После того, как винт сломан, главной задачей становится удаление оставшегося винта. Один из менее известных методов — использовать обычную ручную дрель в обратном направлении. Это работает… Подробнее «Как выкрутить сломанный винт» »

  Технический

  Поскольку в изделиях все чаще используются сборки из нескольких материалов, стало важно понимать различные варианты и процессы, доступные для их соединения. Распространенным и полезным методом является использование вытяжных заклепок, которые обеспечивают быструю и удобную сборку. Однако при соединении мягких материалов или материалов с низкой плотностью, таких как пластмасса, дерево, ткань и т. д., головка заклепки … Подробнее «Клепка мягких материалов» »

  Информация о

  Модернизируйте сборку продукта, переключившись на винты с шестигранной головкой или винты Torx. В винтовом приводе с шестигранным углублением, известном как Torx или звездообразный привод, используется звездообразная выемка в застежке с шестью закругленными концами. Он разработан для обеспечения передачи повышенного крутящего момента от привода к долоту по сравнению с другими системами привода. Радиальные силы… Подробнее «Шестилопастной или 6-лопастной привод» »

  информация

  Когда компоненты стандартизированы, с ними легче работать, поскольку они взаимозаменяемы. Чтобы это стало возможным, основные характеристики стандартных деталей должны быть определены центральным органом и использоваться производителями и розничными торговцами. Разработчики продукции должны использовать преимущества стандартов, доступных для различных типов крепежных изделий. Почти каждый … Подробнее «Проектирование соединений с использованием стандартов» »

  MARINE Grade

  Распространенной ошибкой является предположение, что саморезы из нержавеющей стали будут сверлить сталь. Однако это не так. Для обеспечения коррозионной стойкости саморезы из нержавеющей стали изготавливают из марок AISI-304 или AISI-316. Они не могут быть закалены, поэтому сверло может сверлить только более мягкие материалы, такие как алюминий. … Подробнее «Саморезы из нержавеющей стали» »

  Руководство, информация

  Необходимость защиты от кражи и вандализма в настоящее время становится неотъемлемой частью проектных спецификаций. Последствия кражи и взлома. Криминальное воровство Вандализм Упущенная выгода Претензии к ответственности Нарушения репутации Высокое техническое обслуживание Негативное влияние на общественную безопасность Решение заключается в использовании крепежных элементов, устойчивых к безопасности и взлому. Это винты, гайки и болты с… Подробнее «Защитите свои продукты — не рискуйте» »

  информация

  Наш постоянно растущий ассортимент пополняется винтами из нержавеющей стали с ЧЕРНЫМ покрытием. Эта отделка очень полезна для уменьшения отражения света от деталей, обеспечивает комплексную отделку изделий и деталей черного цвета, а также в декоративных целях. Это конверсионное покрытие, которое обеспечивает равномерную, привлекательную и неотражающую черную поверхность нержавеющей стали. … Подробнее «ЧЕРНЫЕ винты из нержавеющей стали» »

  information, Technical

  Если вы думали, что коррозия — это всего лишь неприглядные пятна красного оксида — ржавчины — которые поражают изделия из стали и железа в прибрежных районах и на шельфе, подумайте еще раз. Коррозия присутствует повсюду и может возникнуть даже в самых засушливых странах, не имеющих выхода к морю. Это также тот случай, когда профилактика лучше, чем лечение, поскольку коррозия … Подробнее «Коррозионное разрушение крепежных изделий» »

  Направляющая, техническая

  Выбор правильного крепежа очень важен. Начните с оценки нагрузки, которая будет на него возложена. Любая металлическая застежка хорошо выдержит боковую (сдвигающую) силу. Но при растягивающей силе, вытягивающей застежку прямо наружу, сила удержания становится все более зависимой от резьбы (или формованной головки в случае … Подробнее «Выберите правильный крепеж» »

  информация, Технический

  Никогда не рискуйте конструкциями из-за нестандартных креплений. Что такое критически важное для безопасности приложение? Европейские технические руководства определяют это как «применения, в которых отказ анкера может привести к обрушению или частичному обрушению конструкции, вызвать риск для жизни человека или привести к значительным экономическим потерям». Учитывая важность надежности и стабильности … Подробнее «Конструкционная безопасность при анкеровке» »

  Ремонт и замена анкерных болтов, Ремонт фундамента США

  Как заменить бетонный анкерный болт

  Если вам нужно заменить бетонный анкерный болт, вы обратились по адресу. В этой статье мы объясним, как заменить анкерный болт, и поможем вам избежать дорогостоящих ошибок. Мы также поговорим о том, как найти надежную компанию для установки болта. Подробнее о ремонте стволовой стенки. Кроме того, мы рассмотрим, как проверить наличие ржавчины на анкерных болтах. И, наконец, мы рассмотрим, как узнать, не ослаблен ли анкерный болт. Эксперт Фонда.

  Ремонт анкерных болтов J-Bolt

  Если у вас возникли проблемы с бетонными анкерными болтами, вам может потребоваться их ремонт. Анкерный болт J-Bolt является одним из наиболее распространенных типов бетонных анкеров. Они могут выдерживать более высокие нагрузки, чем стандартный болт, и доступны в различных диаметрах. J-образные болты могут быть изготовлены из обычной стали, нержавеющей стали или оцинкованной стали. Для анкерных болтов большего размера может потребоваться шаблон, чтобы убедиться, что они расположены правильно. Использование шаблона также помогает держать болты отвесно, прямо и на правильном расстоянии от фундамента. Подробнее о ремонте фундамента.

  Для больших фундаментов процесс упрощается, когда работают два человека. Второй человек может установить болт J. Другой человек может просверлить стену и установить резьбовой конец болта. Как только это будет сделано, J-образный болт будет залит новым бетоном. Когда он высохнет, вы можете добавить еще один анкерный болт. Если вы заменяете болт, вы всегда должны учитывать размер отверстия перед его установкой. Подробнее о ремонте фундамента.

  При ремонте J-образных анкеров опытный подрядчик может убедиться, что все бетонные анкерные болты надежно закреплены. Специалист сможет проконтролировать установку анкерных болтов, а если вы не можете проконтролировать процесс самостоятельно, он может помочь вам с установкой. Некоторые специалисты даже обеспечивают замену бетонных анкерных болтов. Поиск авторитетного эксперта для наблюдения за работой на строительной площадке может помочь вам избежать ошибок. Подробнее о ремонте стволовой стенки.

  Бетонные анкерные болты также можно отремонтировать, изменив существующий цементный раствор. Некоторые из них могут включать замену бетонного анкерного стержня на новый. Однако эти модификации следует вносить только после консультации с инженером-строителем. Перед заливкой бетона убедитесь, что все болты выровнены и закреплены. В противном случае вы можете быть привлечены к ответственности за серьезный ущерб. Способ ремонта будет зависеть от степени повреждения анкера. Подробнее о ремонте стволовой стенки.

  Правильное выравнивание является неотъемлемой частью ремонта анкерных болтов. Американский институт стальных конструкций (AISC) предлагает руководство по правильному размещению анкерных болтов. При установке анкерных болтов убедитесь, что расстояние между болтом и арматурным каркасом составляет не менее 100 мм. ACI рекомендует минимум 6d для литых крепежных деталей с головкой, в то время как Американский институт стальных конструкций (AISC) рекомендует минимум 4d для высокопрочных анкерных болтов. Подробнее о ремонте анкерных болтов.

  Сменный анкерный болт

  Существует несколько причин, по которым может потребоваться замена бетонного анкерного болта. В конечном счете, эти отказы являются результатом перегрузки – либо бетона, либо стального болта. Перегрузка приводит к внезапному хрупкому разрушению бетона, в то время как пластическое удлинение вызывает рост стального болта, перераспределяя приложенную нагрузку на окружающие болты и задерживая разрушение. Хотя не существует стандартного способа определения подходящей замены, есть некоторые рекомендации, которым вы можете следовать. Подробнее о ремонте фундамента.

  Чтобы определить, какую прочность должен обеспечить болт, определите его длину и глубину заделки. Затем определите расстояние между болтом и свободными краями. Затем рассмотрите прочность болта, которая должна соответствовать спецификации ASTM A-193.

  Phoenix , MESA , Tempe , Chandler , Gilbert , Ahwatukee, SCOTTSDALE CIENSINE IN ARIZONE . После того, как анкер был вставлен в бетон, необходимо произвести замену, отрезав выступающую часть болта. Важно отметить, что многие марки высокопрочных анкерных болтов нельзя сваривать. Если вы привариваете болт, убедитесь, что крепеж не подвергается термической обработке. Затем вы можете использовать эпоксидную смолу, чтобы заменить сколотый бетон, окружающий анкерный болт.

  Если используется анкер с молотковым приводом, используйте молоток и покачивайте вперед и назад выступающий стержень, пока резьбовая часть не оторвется под поверхностью. Если анкер имеет разъемный приводной компонент, отрежьте его с помощью ножовки или шлифовального круга. Затем забейте торчащий стержень, пока он не окажется на одном уровне с поверхностью. Этот метод не идеален, но он гарантирует правильную установку анкера. Подробнее о ремонте фундамента.

  Ослабленный бетонный анкер — частая проблема домовладельцев, но если у вас есть нужные инструменты, вы можете легко его починить. В некоторых случаях может не потребоваться полная замена бетонного анкера. Если это бетонный анкер с внутренней резьбой, вы можете отремонтировать его самостоятельно. Независимо от причины, ремонт поможет сделать якорь более надежным. Если вы не уверены, лучше всего позвонить профессионалу, и он починит его.

  Замена ржавых анкерных болтов

  Быстрое решение проблемы ржавых бетонных анкерных болтов заключается в их удалении. Чтобы снять их, используйте трубный ключ или тиски, чтобы ослабить болт, и используйте молоток, чтобы вытащить его. Вы также можете использовать экстрактор для болтов, чтобы удалить старый анкер. Если вы не можете полностью удалить анкер, попробуйте отрезать его болгаркой. Затем вы можете заменить его новым, а затем закончить работу, покрыв его цементом и финишной штукатуркой.

  Если вы не уверены, какой тип анкерных болтов для бетона использовать, вы можете приобрести их в Интернете или в местных магазинах. Труба из ПВХ сортамента 80 устойчива к коррозии, а сортамент сортамента 120 доступен у некоторых поставщиков. Вы также можете купить анкерные болты из нержавеющей стали, но вам нужно убедиться, что вы выбрали правильный сорт нержавеющей стали для применения. Вы должны выбрать болты серии 400, которые являются материалом более высокого качества. Однако будьте готовы заплатить вдвое больше за болты из нержавеющей стали. Подробнее о ремонте фундамента.

  Вы также можете заменить ржавые бетонные анкерные болты, используя недорогой метод. Вы можете купить новые болты, которые немного смещены от исходного рисунка, или повернуть стойку и установить ее сверху. Этот метод идеально подходит для крупных судов с оборудованием, для которых могут потребоваться анкерные болты по всей толщине железобетонной конструкции. Существующие анкерные болты были продавлены через кольцевое пространство цементной втулки, а анкерные болты заменены текучим цементным раствором, содержащим антикоррозионные добавки.

  Клиновой анкер является популярной альтернативой молотковому анкеру. Эти анкеры шире на конце и имеют зажим, выступающий выше на стержне. Они обычно используются для крепления стеллажей для поддонов, световых столбов и воздуховодов. Клиновые анкеры могут быть установлены заподлицо с бетоном, а их расширяющаяся втулка скользит по верхней части вала, расширяя диаметр болта и закрепляя его на месте.

  Как заменить анкерные болты

  Первое, что нужно сделать при замене анкерных болтов для бетона, — удалить болт, который находится над землей. Вы можете использовать болтолом, чтобы сломать болт. Кроме того, вы можете использовать шлифовальный круг или ножовку, чтобы удалить болт. Как только болт выйдет из бетона, вы можете установить новый болт с нарезными гайками. Если существующие болты слишком длинные, вы можете попробовать использовать более длинный, чтобы затянуть их. Подробнее о ремонте стволовой стенки.

  Перед установкой новых анкерных болтов необходимо убедиться, что они имеют достаточную длину растяжения. Это связано с тем, что прекращение создает зоны напряжения. Любые острые кромки создают концентраторы напряжения, которые вызывают трещины. При наличии нефти ситуация ухудшится. Еще одним важным фактором, на который следует обратить внимание, является тип используемого анкерного болта. Не следует использовать те, у которых есть крючки, петли и рыбьи хвосты. Обязательно используйте болт, соответствующий требованиям ASTM A-193 и A-194 или более высокой прочности. Подробнее о ремонте фундамента.

  Затем убедитесь, что диаметр якоря составляет не менее 1 дюйма. Если это не так, попробуйте увеличить отверстие для нового болта. При замене бетонных анкерных болтов важно выбрать правильные для работы. Пластиковые анкеры разрешены только на сплошных участках бетонного блока. Поэтому, если вы не уверены в диаметре бетонного анкерного отверстия, вы можете использовать детский ушной шприц для очистки отверстия от пыли. Также полезно защитить потоки. Подробнее о ремонте стволовой стенки Tempe Arizona.

  Другим важным фактором, который следует помнить при замене анкерных болтов для бетона, является правильная глубина заделки. Рекомендуется, чтобы диаметр анкерного болта как минимум в четыре раза превышал диаметр бетона, если он используется в более толстой конструкции. При установке анкерного болта в бетон убедитесь, что закладные болты имеют эффективную глубину посадки 12d. Если это невозможно, можно просверлить отверстие для замены анкерного болта и переустановить его.

  После того, как вы обрежете старые бетонные анкеры, вам нужно будет заменить болты новыми, которые входят в отверстия. Это так называемые расширительные анкеры. Используя распорные анкеры, вам нужно будет отрезать угловую часть болта и просверлить на нужной глубине новый. Если вы хотите заменить болт распорным анкером, вам нужно будет просверлить болт на всю толщину.

  Ремонт фундамента, замена анкерных болтов, ремонт бетонных анкерных болтов, замена ржавых J-образных болтов, ремонт стволовой стены, замена и установка анкерных болтов.

  Анкерный болт EZ. Аризона, Техас, Оклахома, Колорадо, Нью-Мексико, Невада, Калифорния, Канзас.

  https://www.linkedin.com/pulse/what-best-way-fix-foundation-concrete-repairman-llc/

  https://www.linkedin.com/pulse/foundation-stem-wall- repair-experts-concrete-repairman-llc/

  https://www.linkedin.com/pulse/arizona-foundation-contractors-near-me-concrete-repairman-llc/

  https://www.linkedin.com/pulse/foundation-repair-causes-remedies-phoenix-arizona-repairman-llc/

  https://www.linkedin.com/pulse/stem-wall-repair- tempe-arizona-concrete-repairman-llc/

  https://www.linkedin.com/pulse/arizona-foundation-crack-repair-contractors-concrete-repairman-llc/

  https://www.linkedin. com/pulse/foundation-repair-contractors-arizona-fix-j-bolts-tie-repairman-llc/

  https://www.linkedin.com/pulse/fix-foundation-problems-j-bolt-repair- бетон-ремонтник-ооо/

  https://www.linkedin.com/pulse/foundation-repair-experts-tempe-arizona-concrete-repairman-llc/

  https://www. linkedin.com/pulse/foundation-repair-methods- бетон-ремонтник-llc/

  https://www.linkedin.com/pulse/foundation-contractors-concrete-companies-concrete-repairman-llc/

  https://www.linkedin.com/pulse/concrete- ремонтник-фундамент-ремонт-феникс-аризона-ремонтман-llc/

  https://www.linkedin.com/pulse/what-best-way-fix-foundation-concrete-repairman-llc/

  https://www.linkedin.com/pulse/tempe-foundation-repair-concrete-repairman-llc/

  https://www.linkedin.com/pulse/tempe-foundation-repair-concrete-repairman- llc/

  https://www.linkedin.com/pulse/concrete-anchor-bolt-replacement-concrete-repairman-llc/

  https://www.linkedin.com/pulse/new-anchor-bolts- j-bolt-replacement-concrete-repairman-llc/

  https://www.linkedin.com/pulse/foundation-repair-scottsdale-arizona-concrete-repairman-llc/

  https://www.linkedin.com/pulse/foundation-repair-scottsdale-arizona-concrete-repairman-llc/

  https://www.linkedin.com/pulse/tempe-foundation-repair-concrete-repairman -llc/

  https://www. linkedin.com/pulse/anchor-bolt-repair-replacement-foundation-usa-concrete-repairman-llc/

  https://www.linkedin.com/pulse/anchor -bolt-repair-replacement-foundation-usa-concrete-repairman-llc/

  https://www.linkedin.com/pulse/new-anchor-bolts-j-bolt-replacement-concrete-repairman-llc/

  https://www.linkedin.com/pulse/foundation-repair-scottsdale-arizona-concrete-repairman-llc/

  https://www.linkedin.com/pulse/certified-foundation-repair-experts- бетон-ремонтник-ллс/

  https://www.linkedin.com/pulse/tempe-foundation-repair-contractors-arizona-concrete-repairman-llc/

  https://www.linkedin.com/pulse/ фундамент-ремонт-меса-аризона-подрядчики-бетон-ремонтник-ллк/

  Феникс , Темпе , Чендлер , Gilbert , Ahwatukee , Scottsdale , Glendale , Mesa Arizona

  Анкерный болт SSWAB Steel Strong-Wall®

  • Дом
  • Боковые системы
  • Стены Strong-Wall® Shearwall
  • Стальные перегородки Strong-Wall® Shearwall
  • Стальной анкер Strong-Wall®
  • SSWAB

  На этой странице

  Подробная информация о продукте

  Анкерный болт SSWAB представляет собой предварительно собранный анкерный болт для тяжелых условий эксплуатации, используемый для крепления стальных стенок Strong-Wall к бетонному фундаменту. Благодаря различным вариантам длины и диаметра эти анкерные болты обеспечивают гибкость для удовлетворения конкретных требований проекта. Штампованная головка облегчает проверку и идентификацию благодаря символу No-Equal®, длине болта, диаметру болта и дополнительному «HS» для высокой прочности, если указано.

  Основные характеристики

  • Несъемная компрессионная гайка для повышения производительности
  • Штамп для облегчения идентификации и осмотра
  • Поставляется с дополнительной гайкой для крепления к шаблону анкера

  В комплект поставки входит

  • Дополнительная гайка для установки шаблона поставляется с каждым SSWAB

  Материал

  FTM 64
  4 ; высокопрочный (HS) ASTM A449

Установка

• Установите SSWAB перед заливкой бетона, используя соответствующий шаблон анкера SSWT и прилагаемую гайку; найти дизайнера
• Перед заливкой бетона установите арматуру, работающую на сдвиг, в соответствии с требованиями зарегистрированного специалиста по проектированию
• Проект фундамента, подготовленный проектировщиком

Ссылки по теме

), стр. 60–64

Стены Strong-Wall® Shearwall

C-L-SW21

Каталог новой высокопрочной деревянной стенки Strong-Wall® и стальной стенки Strong-Wall®.

Каталог

Соединители для конструкций из холодногнутой стали Каталог

C-CF-2020

Каталог соединителей для изделий и решений из холодногнутых стальных конструкций.

Каталог

Таблицы с информацией о продукции

Ширина стальных прочных стенок (дюймы)	Модель №	Диам. (дюймы)	Общая длина (дюймы)	л e (дюймы)
12	SSWAB3/4×24	3/4	24	19
	SSWAB3/4x24HS	3/4	24	19
	SSWAB3/4×30	3/4	30	25
	SSWAB3/4x30HS	3/4	30	25
	SSWAB3/4x36HS	3/4	36	31
15, 18, 21, 24	SSWAB1x24	1	24	19
	SSWAB1x24HS	1	24	19
	SSWAB1x30	1	30	25
	SSWAB1x30HS	1	30	25
	SSWAB1x36HS	1	36	31

Таблицы нагрузки

Расположение анкерных болтов из стали Strong-Wall®

Анкерное крепление из стали Strong-Wall®

Арматура фундамента для противодействия сдвиговым усилиям от стенок жесткости Strong-Wall®, расположенных на краю бетона, показана на таблицу ниже. SSW12 и SSW15, используемые в ветровых установках, не требуют поперечной арматуры, если расчетная сдвигающая сила поперечной стенки меньше допустимой поперечной нагрузки анкеровки, указанной в таблице ниже.

1. Анкерные конструкции, работающие на сдвиг, соответствуют стандарту ACI 318-05 и предполагают минимальную f’c = 2500 фунтов на квадратный дюйм бетона. См. таблицы нагрузок для натяжной анкеровки.
2. Армирование на сдвиг не требуется для панелей, установленных на деревянный пол, внутренних фундаментов (панели, установленные вдали от края бетона) или панелей со связями.
3. Сейсмостойкость указывает на категории сейсмостойкости от C до F. В отдельных жилых домах на 1 и 2 семьи в SDC C могут использоваться решения для крепления к ветру. Конструкции сейсмостойкой арматуры соответствуют разделу D.3.3.4 стандарта ACI 318-05.
4. Ветер включает категории сейсмостойкости A и B.
5. Там, где указано, минимальная ширина бордюра/ствола составляет 6 дюймов при использовании SSWAB стандартной прочности.
6. Используйте (1) стяжку №3 для SSW12 и SSW15, когда расчетное усилие сдвига панели Steel Strong-Wall® превышает табличное допустимое усилие сдвига анкеровки.
7. Зарегистрированный профессиональный дизайнер может указать альтернативное анкерное крепление.

Отчеты по кодам и соответствие

Чертежи

		ПДФ	ДВГ	DXF	РФА	МФК	СБ

видео, фото, нюансы, советы Анкерный болт для бетона как пользоваться

Главная > Дизайн > Установка анкерных болтов в стену. Как закрепить анкерный болт: видео, фото, нюансы, советы Анкерный болт для бетона как пользоваться

Новое приобретение для строителей – пластиковые дюбеля, они маленькие, дешевые и крепко держатся. Однако вскоре пластиковые дюбели начинают деформироваться и уже не фиксируют крепление, особенно для монолитных бетонных стен, которые просто не держат дюбели.

Поэтому был создан самый надежный способ крепления – анкерный, который выдерживает нагрузки, и, как анкер, цепляется за покрытие, не позволяя сорвать крепление.

Якорь не только созвучен со словом “якорь”, но и похож по своему назначению: удержание механизма на дне ямы.

Болты делятся на два типа в зависимости от их использования:

1. Синтетические. Принцип его действия основан на использовании специальной клеевой капсулы, которая раскрывается при вкручивании крепежного болта и фиксируется непосредственно при высыхании этого клея.

Без синтетического болта: дождитесь высыхания клея.

Plus: подходит не только для монолитных стен, но и для облегченных стеновых конструкций.

1. Металл. Принцип его работы заключается в том, что металлическая втулка, которая надевается на болт, расширяется или расклинивается при навинчивании на резьбу.

Также эти болты имеют несколько делений на виды:

ü Шнипов. На конце анкера имеется шнип (клин), который раздвигает втулку по мере ее ввинчивания в отверстие. Вместо клина может быть планка-штанга, которая расклинивает втулку, а затем вынимается из отверстия, куда затем вкручивается шпилька. Однако для выполнения данного вида работ необходимо точно соблюдать размеры анкера и отверстий.

ü Зажим. В основе его действия лежит раскрытие лепестков крепления, происходящее при перекручивании и деформации средней части рукава. Он также имеет небольшие прорези по всей длине. Эти болты подходят для тонкостенных конструкций, таких как гипсокартон.

ü Вбивной. Этот тип используется без применения специальных приспособлений. Сама втулка болта имеет мягкие края, которые при забивании в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению рукава в проеме. Болт подходит для сплошной стены и дикого камня, однако уделяйте больше внимания точности глубины и диаметра отверстия.

ü Штампованный (распорный) – наиболее частый способ крепления, не требующий строгого соблюдения глубины и диаметра отверстия. При ввинчивании расширяет втулку сзади, вкручивая в нее коническую втулку. Болты используются для кирпичных и бетонных стен.

Вкручивание анкерного болта: инструкция

Чтобы анкер был качественным, необходимо приобрести металлические изделия с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры отверстия и норму прилагаемого усилия на завинчивание, которые зависят от особенностей настенного покрытия. Для тяжелого бетона глубина ввинчивания болта составляет 8 см, а нагрузка менее 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции поэтапно рассмотрим крепление забитого (распорного) анкера в бетонную стену.

Шаг 1: определить длину болта

Стены часто покрыты такой отделкой, как штукатурка. Чтобы болт хорошо зафиксировался в стене, его следует размещать на глубине более 5 см. Поэтому определяйте длину анкерной втулки по толщине штукатурки.

Шаг 2: определить требуемый диаметр отверстия

Необходимо обязательно следить за диаметром отверстия под анкер, так как от его точности зависят усилия, прилагаемые для вкручивания втулки. Отверстие должно быть таким, чтобы втулка входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметьте отверстие и пробейте его

Отверстия под болты должны быть выполнены максимально точно, так как после установки его невозможно вытащить. Затем просверлите отверстие и очистите его от пыли и мусора. Чистить можно пылесосом, продувая резиновой грушей или щеткой.

Шаг 4: забивание анкера

Вбить анкер в отверстие, сделанное молотком. Делать это нужно медленно и постепенно. После того, как гайка или головка втулки окажется на поверхности стены, начинайте затягивать. При затягивании после двух оборотов необходимо прикладывать большее усилие. На коробке может быть указано количество оборотов, для этого лучше использовать динамометрический ключ.

Обратите внимание, что для тонких, кирпичных или пенобетонных стен анкер лучше не затягивать до конца.

Шаг 5: проверка точности погружения

При затягивании болта очень часто гайка или колпачок попадает в верхний слой штукатурки. Гайку лучше углубить в стену, но шляпку оставить ровной на поверхности стены. В видео на следующей вкладке показано, как правильно прикрепить анкер к бетонной стене.

Набор инструментов

Процедура установки

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на выдергивание.

Установка надстроек

Установка химического анкера.

Страница 2

• Армирование
• Изготовление
• Инструменты
• Монтаж
• Оплата
• Ремонт

1pobetonu.ru

Как закрепить анкерные болты в бетоне?

Настоящий анкерный болт всегда ставится перед началом бетонирования и устанавливается на основании чертежей, и не только строительных чертежей, а неплохо бы посмотреть на оборудование, хотя бы посмотреть паспорт оборудования, а еще лучше , схема установки оборудования. Затем берется чертеж, рулетка, уровень, глядя на чертеж с помощью рулетки отмеряем точное расстояние от осей, с помощью уровня проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если на чертеже нет специального способа крепления, то анкер обычно приваривают к арматурному каркасу. Затем оборачиваем сверху пленкой, чтобы не дай бог бетон не размазать нити, заливаем конструкцию, ждем хотя бы недельку, пока бетон наберет более-менее прочность, снимаем пленку, если позволяет прочность бетона, потом устанавливаем оборудование или монтируем колонны, смотря для чего анкер. .. Это настоящий анкерный болт и сделан настоящими строителями. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитая, такие анкеры выдерживают именно ту нагрузку, на которую рассчитаны. Осталось только закрутить гайки и сдать оборудование по акту. Все остальные анкеры не настоящие и изготовлены не настоящими строителями и поэтому годятся только для бытовых нужд, так как любой способ установки таких анкеров не обеспечивает надежной работы анкера и такие анкерные болты не устанавливаются под ответственное оборудование. Существует множество способов установки фальшивых анкеров: можно использовать вариант, указанный фктиф с картинками, можно выдолбить отверстие, установить анкерный болт, затем забетонировать это отверстие, можно установить анкер в ранее оставленное для него отверстие и залить супер-пупер смола или клеи вместо бетона, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

До недавнего времени для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но сейчас этот способ крепления практически ушел в прошлое, ему на смену приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепеж, на порядок выше дюбелей с шурупами.

Как можно эффективно и быстро закрепить предметы в стене? Только с помощью анкеров — их можно забить или вкрутить в основание.

Это металлическая деталь, которая вставляется в прочную основу, расширяется там и удерживает объект, который с ее помощью фиксируется.

Внутри есть резьба, в которую нужно вкрутить крепление. И в ремонте, и в строительстве анкерные болты являются надежным «анкером», который трудно чем-либо заменить. Монтаж с их использованием выполняется быстро и легко.

Этот тип крепежа также с большим успехом используется для плотных материалов, таких как полнотелый кирпич или бетон, а также для более мягких материалов, таких как, например, гипсокартон. Установить полку или подшить подвесной потолок, повесить шкаф или картину на бетонную стену — для всех этих манипуляций нужны болты. Чаще других используются механические. Их можно удерживать как за счет силы трения, так и с помощью упора.

Набор инструментов

Процедура установки

Для этого потребуются следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы намного плотнее большинства строительных материалов с точки зрения плотности. Потребуется некоторое усилие, чтобы проделать в них отверстие. Сверла всегда должны быть покрыты специальными прочными сплавами. Для того чтобы сделать отверстие под болт с ровными краями, простой дрелью не получится, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне должно быть плоским, а его диаметр должен соответствовать внешнему диаметру болта. Якорь не нужно разбирать ни при каких обстоятельствах — он вставляется целиком «как есть». Некоторые люди до сих пор пытаются разобрать его, а затем вставить. Но это можно сделать только при использовании анкера с гайкой, и в этом случае можно только гайку закрутить, не более. Когда болт вставлен в отверстие, его необходимо затянуть по часовой стрелке. Чтобы монтаж прошел успешно, крепеж необходимо подбирать в зависимости от веса прикрепляемой конструкции. Она должна быть оптимальной как по диаметру, так и по длине.

Разновидности

По конструкции болты несколько отличаются друг от друга.

Каждый тип рассчитан на определенную нагрузку,

1. Клинова. При его установке в бетоне просверливается отверстие, в которое будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид такой застежки без рубашки. Внутри втулки находится клин, который расширяется при ввинчивании. После забивания клинового крепления необходимо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт применяется для крепления различных тяжелых конструкций, кабельных трасс, ограждений, несущих элементов.
2. Распорка. Этот вид считается самым распространенным в строительстве. Выпускается длиной 2-12 см и диаметром 0,4-2 см. Дюбель имеет втулку, проходящую по всему стержню. Внутри него находится резьба, на нее насажена клиновидная головка, которая в процессе закручивания расширяет втулку. Таким образом фиксируются крепления. Наиболее эффективное применение такого крепежа будет для бетона и полнотелого кирпича. Существуют также модели анкеров, которые предназначены для использования в пустотелых материалах. Его следует монтировать в заранее просверленное в материале отверстие необходимого диаметра и глубины.
3. Расширяемый. Внутри этого элемента находится втулка с несколькими лепестками и скользящей гайкой. При скручивании он будет раздвигать лепестки. Установка такого элемента в бетон вполне практична.
4. Молоток. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым втулка будет расширяться при ударе по болту. Удары наносятся по анкеру (клин упирается в дно отверстия) или по клину с помощью оправки, которая вставляется в само изделие. В любом случае для установки креплений потребуется использование молотка. Забивные болты могут быть изготовлены из металла или полимера – принцип работы будет таким же, как и у распорных. Отличие нейлона в виде специального винта с резьбой в форме акульего зуба, благодаря чему он будет иметь преимущество при монтаже. Забивной крепеж для бетонных поверхностей используется довольно часто – в большинстве случаев это представляется оптимальным вариантом.
5. Химический. Все предыдущие виды крепятся механически, а химические приклеиваются к материалу. Брикет с клеем вставляется в проделанное инструментами отверстие, затем придавливается анкером. Болт надежно фиксируется клеем.

Несущая способность

Рабочие характеристики крепежа при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

Каждый тип болта имеет свою несущую способность, которая характеризуется нагрузкой, которую может выдержать болт без разрушения и без нарушения целостности соединения с материалом. В первую очередь несущая способность будет зависеть от материала, из которого изготовлен крепеж. Для этого в основном используют различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие и цветные металлы. Почти все цветные металлы, за исключением латуни, обладают наименьшей прочностью. Как правило, несущая способность указана на упаковке или на ней самой.

Надежность соединения

Расчет на выдергивание.

Такая проверка проводится непосредственно на месте работы. В зависимости от материала стены можно будет определить надежность соединения. Если материал кирпич или бетон, вырывная нагрузка составит около 350 кг. Для крепления довольно тяжелых предметов этого показателя вполне достаточно. Когда материалом является газобетон, его нагрузка будет в пределах 230 кг. При этом следует учитывать, что монтаж креплений должен производиться в соответствии с требованиями и рабочими свойствами материала. Для высотной установки, например, этого будет недостаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв около 700 кг.

Установка надстроек

Установка химического анкера.

Для надежной установки любого из типов анкеров в бетоне необходимо просверлить достаточно глубокое отверстие, диаметром чуть больше диаметра крепежа. После этого отверстие необходимо очистить от пыли, в него вставляется анкер, после чего его необходимо надежно зафиксировать. Химические вещества необходимо вводить с помощью пистолета. Клеевая масса выдавливается в отверстие и вставляется застежка. После проникновения в поры материала клей затвердевает и обеспечивает хорошую адгезию. Полученное соединение получается настолько прочным, что его безбоязненно используют при монтаже больших и массивных объектов.

o-cemente.info

Характеристики и установка анкерных болтов в стене, способы

Анкер представляет собой крепежный элемент из металлического материала, вставляется в бетонное основание и там удерживает объект, который исправлено благодаря этому. Этот вид крепежа в последнее время стал очень востребованным. Установка анкерных болтов в стену действует как анкер. Благодаря этому они способны выдерживать невероятные нагрузки. Это дает возможность с их помощью крепить тяжелые конструкции и отдельные предметы. Не так давно для крепления чего-либо к каменной поверхности были доступны гвозди и шурупы. Сейчас все изменилось, и этот тип застежки ушел в прошлое. Их с успехом заменяют более удобные для этого процесса анкеры и адаптированные анкеры.

Как можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Отличным выходом здесь являются анкеры, с их помощью в бетонное основание можно забить или вкрутить все, что угодно.

Характеристика

Анкер имеет внутри резьбу, именно в нее необходимо вкручивать крепеж. При строительстве дома, ремонте квартиры анкерные болты – лучший анкер, они точно вас не поведут, и заменить их чем-то подобным невозможно. Установка с помощью этих болтов выполняется быстро и легко.

Они нашли большое применение для плотных материалов. Например, бетон, кирпич. Также они хороши для работы с гипсокартоном. Их можно использовать практически везде — если нужно повесить полку, шкаф, картину или обустроить натяжной потолок. Все эти трудоемкие процессы потребуют якорей. Чаще всего используются механические анкеры, которые могут удерживаться за счет упора или силы трения.

При строительстве или для хозяйственных нужд требуется прикрепление разного рода предметов, конструкций для монтажа. Для этих целей существуют разные крепления. Для работы с бетоном или кирпичом нужны специальные анкеры, а при использовании деревянных заготовок – саморезы по дереву. Анкеры помогут хорошо укрепить самые тяжелые конструкции. Например, это может быть водонагреватель, шведская стенка, детские качели под потолок.

Сам по себе такой болт ничего особенного не представляет. Это довольно простое соединение болта, гайки и корпуса. Для защиты от влаги предусмотрена пластиковая подкладка. Болты работают по простому принципу распорки. Когда болт затягивается, гайка на конце вдавливается внутрь. Это способствует тому, что ограждение увеличивается в размерах за счет расширения и забивается в бетон.

Разновидности

Требования к этим болтам довольно жесткие, так как люди должны быть уверены в надежности этого крепления из-за веса, который они на него возлагают. Поэтому при выборе этих изделий отдавайте выбор тем, которые изготовлены по ГОСТу. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – шестигранная головка, конусная гайка. Здесь гайка является распоркой, расширяющей трубу. Сам он припаян с наконечником – на нем гайка с шайбой. Когда начинают затягивать болт, он сразу входит в трубу, тем самым расширяя ее.
2. Клин. Это стержень из металлического материала с большой головкой. Из него выходит клин, который при ударе входит в стержень. Это увеличивает площадь детали, которая помещается в бетонное отверстие.
3. Со стойкой, амортизатор. Когда гвоздь вбивается, он увеличивается и прочно прилипает к камню.
4. С двойным шагом с гайкой. Этот крепеж используется для массивных объектов, для ответственных работ. Соответственно, это самый надежный крепеж. Она становится шире сразу в двух местах. Эти распорки расположены на конце трубы и на стыке двух секций цилиндра. Элементы выполнены таким образом, что при затягивании гайки ее части втягиваются друг в друга.
5. Молоток. Крепеж забивается в отверстие в стене. Уже при этом он увеличивается в ширину и схватывается с камнем. Когда болт затягивается, он расширяется еще больше. Этот тип болта является самым быстрым в установке.
6. Расширяется на четыре части. Его части независимы друг от друга, образуя в сборе цилиндрическую форму. Вверху часть с кольцом, а на другом конце фиксация с пружинкой. При его закручивании на цилиндре начинается действие проставки с четырьмя гранями. Она разжимает эти отрезки, после чего они прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, или крючок.

Из описания видно, что первые два якоря действуют одинаково. Отличие между ними в подвижности элементов. Если у первого гайка с конусом, то у второго болт. Первые два типа застежек являются типовыми вариантами. Уже на их основе представлен остальной ассортимент этих болтов. Якоря с крючком и кольцом считаются простыми и достаточно удобными. Так как при затягивании гайки болт сразу же прочно фиксируется в отверстии в стене.

Способ крепления

Нет ничего проще, чем прикрепить анкерный болт к стене. Вам просто нужно просверлить отверстие в бетонной стене. Его диаметр должен быть точно таким же, как у болта. Затем нужно вставить сам болт и прикрепить. Якорь не нужно разбирать, он полностью вставлен в том виде, в котором продается. Некоторые люди по какой-то причине разбирают их, а затем пытаются вставить. Якорь с гайкой разбирается, и то, только закрутив гайку и все. Когда анкер находится в стене, его необходимо вкручивать по часовой стрелке. Используя такие крепления, можно сразу понять, насколько это быстро, удобно и надежно.

С их помощью можно повесить осветительные приборы, установить межкомнатные двери, выполнить отделочные работы. Исходя из того, что такой крепеж рассчитан на большие нагрузки, его производят из высокопрочной стали. Крепления такого типа довольно легко сделать. Болт в стене правильно закреплен. Это все благодаря адгезии, поддержке, трению — залогу надежного крепления. Эти принципы действуют как вместе, так и по отдельности, не влияя на прочность ни грамма. Закрепить анкерный болт своими руками может абсолютно каждый мужчина.

Правила установки

Действия при установке анкерных болтов такие же, как и при установке дюбелей. Сделать это несложно, хотя их конструкция выглядит достаточно сложной. Есть только некоторые особенности. Инструкция по креплению анкерных болтов следующая:

• Вам понадобится сверло необходимого диаметра, которое необходимо вставить в перфоратор.
• Просверлить ход, очистить от мусора.
• Вбить болт, затянуть гаечным ключом до плотной фиксации в основании.

Также есть небольшой ряд правил, которые необходимо помнить и знать:

1. Запрещается устанавливать анкерный болт в пустотелый кирпич.
2. Для установки используйте размер до восьми миллиметров.
3. Если отверстие невозможно очистить, его следует просверлить еще на двадцать сантиметров.

Из инструментов для этой работы потребуются дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства других материалов. Поэтому потребуется некоторое усилие, чтобы проделать в нем отверстие. Сверла должны быть покрыты прочными сплавами. Вы не можете использовать простую дрель, если вам нужны ровные края. В этом случае придется прибегнуть к перфоратору.

Крепежные болты

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов установки анкера. Основные из них:

• В основном установка болтов в фундамент происходит до заливки бетона. При установке арматурного каркаса изогнутые анкеры крепятся сваркой. Очень важно контролировать их вертикальное положение, расстояние между ними и в фундаменте. После того, как они закреплены, нити необходимо закрыть, например, полиэтиленом. Это предотвратит попадание бетона в резьбу.
• Будет легче устанавливать анкеры в залитый бетон. И контролировать там все необходимые параметры.
• Чтобы сделать анкер прямым, нужно просверлить в фундаменте отверстие подходящего диаметра, избавиться от пыли и бетона. Вставьте туда прямой анкер, заполните пустоты клеем.
• Конусный анкер устанавливается так же, как и прямой. После этого не забудьте затянуть гайку на шпильке.

Прежде чем остановиться на конкретном анкере, определитесь со способом крепления. При этом обязательно помните о будущей нагрузке. В угоду надежности и качеству не стоит приобретать крепеж меньшего диаметра. Выбирайте тех производителей, в которых вы уверены, которые производят производство продукции по стандартам ГОСТ.

На что обратить внимание

Метод работы по установке анкеров заключается в соблюдении стандартов затяжки. Некоторые производители в своих каталогах прописывают рекомендации по затяжке анкерных креплений. При малом значении важная сила трения будет отсутствовать; при большом давление на основание увеличивается. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Стальная шпилька должна войти в отверстие с помощью отвертки. Это важно для тщательного перемешивания всех элементов композиции. Во время применения инъекций с составом в лунку поступает уже смешанный состав. При вставке шпильки ее необходимо завинтить. Если состав не выходит из отверстия, то необходимо вынуть булавку, добавить состав еще. Химикат должен затвердеть. Это занимает около 40 минут, в зависимости от температуры воздуха.

Напоследок хотелось бы добавить, что установка анкерных болтов в стену должна производиться по строгим правилам, т.к. они несут большую ответственность по выдерживанию большого веса. Такие крепления появились не так давно, а уже пользуются большой популярностью и спросом на строительном рынке. Они относительно недороги, обладают уникальной универсальностью и высокой надежностью.

Анкерные болты – один из основных крепежных элементов, без которого сложно представить процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций на основе бетона или кирпичной кладки. С немецкого языка слово «anchor» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов основан на том, что за счет своей конструкции он как бы удерживает навесную конструкцию в бетоне.

История анкерного болта началась совсем недавно. Ранее в качестве этого крепления использовались деревянные пробки. Пробку вырезали из куска дерева большего диаметра, чем размеры шурупа. Затем в бетоне сверлили отверстие чуть меньшего диаметра и вбивали в него дюбель, в который, в свою очередь, вкручивали шуруп. Под его действием пробка расширилась и не выпала из отверстия, удерживая всю конструкцию.

Правда, у этого “якоря” было много недостатков. Во-первых, древесина имеет характеристики, не совсем подходящие для этих целей. Такие пробки очень часто разрушаются от влаги в бетоне. Кроме того, их нельзя было использовать для монтажа таких тяжелых конструкций, как натяжные потолки. Во-вторых, эти заглушки приходилось изготавливать вручную, что занимало много времени. Представьте себе, что для ремонта в одной комнате нужно срезать более сотни таких крепежей.

Для решения этих проблем инженеры разработали пластиковые анкеры. Им удалось снять некоторые трудности, с которыми строители сталкивались ранее. Такие элементы стали более точными в размерах, их легче монтировать, они меньше подвержены вредному воздействию внешней среды. Однако они все же не стали панацеей. Дело в том, что пластик не выдерживает больших нагрузок, при которых обычно деформируется, что приводит к разрушению конструкции.

Почти все проблемы были решены с использованием металлических анкерных болтов. Благодаря им появилась возможность устанавливать на стены довольно тяжелые конструкции, такие как кронштейны для кондиционеров, спутниковые антенны, крепить массивные металлические двери, кабельные стяжки, для чего используется анкерный болт с крюком. Для этой цели идеально подойдет анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров они универсальны и подходят для самых разных задач.

Анкерные болты давно используются в промышленности. Если посмотреть на линию электропередач, то видно, что ее опоры стоят на бетонном фундаменте, скрепленном болтами именно такими ботами. Их выводят по данным чертежа и заливают бетоном. Затем на анкера крепится металлическая конструкция. Почти все тяжелое оборудование на крупных промышленных объектах устанавливается на анкеры. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Существует несколько категорий классификации этих креплений.

Анкерные болты различаются по способу действия на две группы:

1. Химические анкеры. Принцип действия этого типа крепежа основан на веществе, заключенном в капсулу внутри дюбеля. Когда рабочий устанавливает анкер и начинает его затягивать, клеевая капсула рвется и заполняет все отверстие. Такие анкеры незаменимы при наличии пустот в стенах или плитах перекрытия, на которые они устанавливаются. Однако и у этих застежек есть свои недостатки. При их установке, прежде чем прикрепить к ним конструкцию, нужно немного подождать.
2. Механические анкеры. Они более распространены и популярны, чем химические. Принцип работы такого анкера основан на заклинивании металлической втулки, за счет распорной втулки, которая перемещается по внутренней поверхности втулки по резьбе шпильки или болта.

В зависимости от конструкции анкерные болты делятся на несколько основных групп, различающихся по принципу действия.

1. Клин. Этот тип анкера работает благодаря клину на конце втулки. При его забивании в отверстие клин перемещается по внутренней поверхности втулки и тем самым расширяет ее, благодаря чему анкерный болт фиксируется в отверстии. В некоторых моделях застежек заклинивание втулки происходит за счет установки внутрь специального стержня, который впоследствии вынимается, а на его место ставится специальный штифт.
2. Засорен. Крепление таких анкеров происходит за счет специально изготовленных краев втулки. Эти части крепежа обычно изготавливаются из мягкого металла и при вбивании анкера просто расклиниваются, фиксируя его в отверстии. Такая простая конструкция анкера требует строгого соблюдения размеров отверстия как по длине, так и по диаметру. Этот тип крепежа используется в основном в монолитном бетоне или камне.
3. Раздвижной анкер или бабочка. Такие крепления используются в основном в тонкостенных материалах. Это сквозной анкер со специальной конструкцией втулки, которая имеет прорези посередине. При затягивании анкерного винта его задняя часть перемещается по резьбе, тем самым деформируя втулку. Он раскрывается, образуя так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Эти крепежи используются для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес этого типа анкерного болта идеально подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежа является наиболее востребованным и популярным. Эта популярность основана на том, что они не требуют точной глубины отверстия для установки. Принцип его действия заключается в цанговом способе развальцовки втулки за счет движения по ней конической втулки. Такие анкеры используются в полнотелом кирпиче или бетоне.

Материал для изготовления анкерных болтов – высоколегированные нержавеющие стали, на которые дополнительно нанесено антикоррозийное покрытие. Внутренний болт или шпилька доступны с метрической резьбой диаметром от 6 мм до 30 мм. Качественные показатели для анкеров являются эталонными по усилию отрыва и сдвигу.

Как установить анкерный болт

Эта операция не требует специальных знаний и навыков, и правильно установить такой крепеж сможет каждый. В Интернете можно найти множество видео о том, как закрепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в старых домах на стены наносили слой штукатурки, которая не смогла бы удержать анкер. Поэтому расчетную длину крепежа необходимо увеличить на толщину штукатурки. То есть, если для крепления кронштейна требуется анкер длиной 50 мм, а слой штукатурки 20 мм, то минимальная длина анкерных болтов должна быть 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равным размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Втулка застежки должна войти в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это нужно максимально аккуратно, иначе после закрепления анкера вытащить его уже не получится.
4. Отверстия в бетоне сверлят перфоратором или ударной дрелью со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли щеткой, пылесосом или баллончиком со сжатым воздухом.
6. Затем легкими ударами молотка устанавливаем анкерную втулку. Если этого сделать нельзя, сильно не бейте молотком, можно все испортить. Пройдите сверло еще раз, слегка встряхивая сверло, чтобы расширить отверстие.
7. Затем вворачиваем во втулку анкерный штифт, после чего накручиваем на него гайку. Когда гайка дойдет до втулки, зажимаем ее гаечным ключом.

Крепление анкерными болтами “бабочки” карниза к подвесному потолку

Если у вас в доме подвесной потолок, то карниз лучше устанавливать на специальный анкер, так называемую “бабочку” . Для этого берем карниз и сверлим в нем отверстия диаметром, равным размерам дюбель-шурупа. Затем по просверленным отверстиям делаем отметки на поверхности потолка. После этого сверлим в потолке отверстия диаметром, равным размерам гильзы.

Устанавливаем втулку в отверстие и фиксируем. Одной из конструктивных особенностей таких анкеров являются крючки на конце втулки, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и крепим его на саморезы. Когда мы крутим шурупы, втулка деформируется и раскрывается, удерживая карниз.

Установка анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после застывания основания просверливаем отверстие диаметром чуть больше размеров болта. Затем залейте отверстие специальным раствором и опустите туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов должна производиться по определенной технологии. Его выбор зависит от конструкции и назначения анкера, места его установки, а также материала и конструкции основания, к которому он крепится.

1 Как работают анкеры – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежных элементов и удерживаются в основании, в котором они установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Осевая сила возникает, когда нагрузка или ее составляющая приложены перпендикулярно к продольной оси анкера и имеют тенденцию изгибать, вытягивать или ломать его. В этом случае усилие, действующее на крепеж, компенсируется внутренним сопротивлением материалов: сам болт – сломаться; основания – на разрушение из-за напряжения нагрузки, передаваемого на него от анкера.

Сила трения возникает в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся подтянуть и вырвать его из основания, в котором он закреплен. В этом случае болт компенсирует действующее на него усилие и удерживается в месте фиксации за счет трения его элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и порознь. Они тем крупнее, чем глубже произведена установка болта (или он длиннее) и его конструкция, а также структура и материал основания лучше приспособлены к такого рода сопротивлению нагрузке. Соответственно, от этих параметров и факторов зависит и допустимое максимальное значение последней.

2 Установка в фундамент – о самых первых анкерных болтах

Некоторые из первых анкерных болтов предназначались только для установки в фундамент. В настоящее время их выпускают 6 видов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты следующим образом:

• анкер с загнутой шпилькой – крепится к собранному до его заливки бетоном;
• с анкерной плитой – их также устанавливают до изготовления основания или погружают в него сразу после заливки раствора;
композит
• – нижний штифт с надетой на него муфтой погружается в бетон фундамента при его заливке, а верхний штырь закручивается в муфту при полном застывании основания;

• съемные монтируются так же, как составные – их анкерная арматура погружается в жидкий бетон, а после застывания последнего устанавливается шпилька с контргайками;
• прямые – устанавливаются в отверстия, просверленные в затвердевшем фундаменте, а оставшиеся после установки пустоты заполняются клеем или раствором;
• конические – также вставляются в подготовленные отверстия готового основания, но фиксируются имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них при эксплуатации сооружения.

3 Крепление современных анкеров общего назначения

В настоящее время также производятся анкеры общего назначения. Их можно прикрепить практически к любой готовой основе. Чаще всего эти болты устанавливаются в стену или потолок.

Все анкеры общего назначения делятся на 2 основных типа: механические и химические. Первые крепятся механически. Второй – благодаря специальному клею, который подается в монтажное отверстие для болта. Этот химический состав заполняет пространство между анкером и основанием, а также любые пустоты, прилегающие к креплению, если таковые имеются. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористых и полых материалах.

Анкеры механические делятся на виды по способу крепления:

• забивные;
клин
• ;
• расширяемый;
• распорка.

Перед установкой анкеров следует выбрать для них правильный тип и размер. Делается это исходя из состояния и прочности основания в месте установки креплений, а также характера и величины нагрузки, которую последнему придется выдерживать. Если на поверхности основания имеется материал (гипс и т.п.), не способный удержать анкер, то следует взять болт большей длины, чем он рассчитан. Размер крепежа необходимо увеличить на толщину слабого слоя.

Установка анкеров в стену, потолок и т. д. начинается с точной разметки – этот тип крепежа после установки и фиксации не может быть удален без разрушения основного материала. Затем, как показано на видео, сверлим отверстие перпендикулярно поверхности основания.

Его диаметр должен точно совпадать, а его глубина не должна быть меньше указанной производителем болта.

Готовое отверстие необходимо тщательно очистить от крошек и пыли с основного материала щеткой, пылесосом или сжатым воздухом. Затем устанавливаем анкер.

Химический – после заполнения отверстия на 2/3 клеем. Выставляем болт, как показано на видео, на нужную глубину и центрируем. Не нагружайте анкер в течение времени, указанного в инструкции, чтобы клей затвердел.

Вставляем втулку механической забитой без болта в отверстие и забиваем в нее молотком. При этом края втулки, изготовленной из мягкого металла, деформируются и удерживают ее под нагрузкой в ​​отверстии. Затем, проходя через скрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборно, без скручивания и снятия составных частей. Если деталь крепится сразу, то анкер вставляется через нее. Слегка постукивая молотком, добавляем крепеж к шайбе, головке болта, винту или корпусу клина. Затем на распорный и распорный анкер накручивается гайка, болт или винт. Если или с крючком, то за них можно крутить. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковое долото или центральный клин. Они активируют механизм заклинивания.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных крепежных элементов. Некоторые из них, например саморезы, максимально просты в использовании, а некоторые требуют определенных знаний и навыков. В качестве примера рассмотрим, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, на которую их необходимо закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления любых элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего необходимо сказать несколько слов о том, как работает анкерный болт. По сути своей конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой наружный кожух с прорезями с одной стороны, сам болт, вставленный внутрь, и специальную гайку, в которую болт вкручивается. Некоторые конструкции анкеров могут предусматривать использование специальных шайб, предназначенных для предотвращения попадания влаги в отверстие. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Анкер работает по принципу расширения внутри отверстия. Суть в том, что по мере затягивания болта специальная гайка, имеющая слегка коническую форму, будет затягиваться в корпус и расширяться внутри отверстия. В результате достигается наиболее плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит сказать несколько слов о том, какие варианты анкерных конструкций можно найти на строительном рынке.

• Анкерный болт с шайбой. Как было сказано выше, этот тип крепления используется, когда есть необходимость защитить анкерное отверстие от влаги. Хотя, в принципе, его можно использовать везде.
• Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такие крепления удобны с точки зрения монтажа. Нужно просто закрутить верхнюю гайку, а после установки конструкции прикрутить ее на место. Используется для установки конструкций, таких как вешалки, полки и другие.
• Анкерный болт с крюком или кольцом. Используется в случаях, когда нужно что-то рассказать на крючке или привязать веревку к кольцу.
• Г-образный анкерный болт. Используется для установки различных элементов, таких как водогрейные котлы.

Монтажные работы

Что касается того, как закрепить анкерный болт, то следует сказать, что независимо от типа анкера процесс установки будет практически идентичным.

• Сначала в нужном месте просверливается отверстие для анкера. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, отверстие будет несколько больше диаметра сверла.
• Анкер вставлен в отверстие.
• Устанавливается конструкция и затягивается болт, что обеспечивает надежное удержание анкера внутри отверстия.

В заключение стоит немного добавить о том, как выбрать якорь. Дело в том, что анкерные болты могут различаться по своим размерам, а значит, и по способности выдерживать нагрузку. Крепеж маркируется по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того, чтобы полностью изложить идею работы по установке анкера, вы можете посмотреть видео на эту тему. Но можно сказать, что при минимальном опыте работы с инструментом выполнить задачу будет достаточно просто.

Видео

В этом видео демонстрируется установка анкерного болта и объясняется, как это работает:

Как закрепить незакрепленный бетонный анкер

Компания Handyman’s World является участником партнерской программы Amazon Services LLC. программа, предназначенная для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon.com.

Если вы строите что-то поверх бетонной плиты, вам, как правило, придется использовать бетонные анкеры, чтобы все было надежно. С хорошими бетонными анкерами конструкции становятся более прочными, ветроустойчивыми и устойчивыми.

При этом, чтобы ваша конструкция была надежной, сам бетонный анкер должен быть надежным. Однако со временем эти застежки могут начать ослабевать, и это, конечно, проблема. Прямо сейчас мы научим вас, как починить ослабленный бетонный анкер, желательно без его замены.

Можно ли исправить ослабленные бетонные анкеры без замены?

Во многих случаях незакрепленный бетонный анкер можно закрепить без замены. Теперь вам, скорее всего, придется снять анкер, если он ослаблен, чтобы вы могли предпринять соответствующие шаги, чтобы сделать его более надежным, но во многих случаях полная замена не требуется. С учетом сказанного, можно ли зафиксировать ослабленный анкер без замены, зависит от множества факторов.

Во-первых, это зависит от того, насколько свободно она закреплена, особенно по отношению к бетону, удерживающему ее на месте. Если бетон сильно поврежден, треснул или даже в нем отсутствуют части, вам потребуется отремонтировать или даже полностью заменить бетон. Очевидно, что крепить что-либо к бетону, когда сам бетон находится в плохом состоянии, не получится.

Кроме того, возможность фиксации данного анкера зависит от типа используемого анкерного болта. Есть несколько распространенных типов, которые вы можете использовать, и все они отличаются друг от друга, о чем мы расскажем ниже.

Как закрепить ослабленный бетонный анкер

Прямо сейчас мы хотим предоставить вам все лучшие методы крепления всех наиболее распространенных типов анкеров, когда они ослаблены. Существует четыре основных типа анкеров, которые вы можете использовать в доме и на строительной площадке, поэтому мы рассмотрим их здесь.

К ним относятся ввинчивающиеся анкеры или анкеры Tapcon, а также клиновые, гильзовые и распорные анкеры.

Фиксация ослабленного ввинчиваемого (Tapcon) анкера для бетона

Это тип анкера, который просто ввинчивается в бетон, также известный как Tapcon или шуруп для бетона. Если один из этих шурупов Tapcon для бетона ослаблен в отверстии, то в вашем распоряжении есть несколько вариантов его фиксации:

1. Закрутите его: Если шуруп Tapcon ослаблен, есть небольшая вероятность, что он только что появился немного расстегнул, так что ваш первый метод здесь, чтобы просто затянуть его. Если его невозможно затянуть, перейдите к следующему варианту.
2. Используйте провод: Если винт слишком ослаблен в отверстии, то следующий вариант в вашем распоряжении — взять медный провод и вставить его отрезок в отверстие для винта. Проволока займет немного места и позволит резьбе винта лучше держаться за резьбу отверстия.
3. Используйте фиксатор резьбы: Если кажется, что винт ослаблен в отверстии, но само отверстие в порядке, попробуйте использовать фиксатор резьбы. Это тип клея, предназначенный для закрепления резьбы винтов в их среде, и он отлично подходит для этой цели.
4. Залить полиуретаном: Если ничего не помогает, особенно если отверстие слишком большое или повреждено, лучшим решением будет залить немного полиуретана, который расширяется во все трещины, а затем затвердевает как камень.

Крепление свободного клинового анкера для бетона

Далее у нас есть клиновой анкер, представляющий собой резьбовой анкер с распорным клином внизу. Когда вы затягиваете болт сверху, винт затягивается в отверстие и заставляет клин расширяться, что обеспечивает отличные возможности захвата. Разберемся, как починить ослабленный клиновой анкер:

1. Попробуйте затянуть: Как и в случае с анкером Tapcon, вы также можете повторно затянуть гайку на клиновом анкере, чтобы сильнее раскрыть клин в нижней части отверстия.
2. Используйте Loctite: В большинстве случаев, если клиновой анкер ослаблен, вы, вероятно, не сможете снять его, чтобы нанести клей для фиксации резьбы, и в этом случае вам понадобится клей для кладки Loctite. . Просто вставьте столько клея для кладки Loctite, сколько поместится в открытое пространство в отверстии, и дайте ему застыть.
3. Попробуйте ударить по нему: Итак, хотя это определенно не первый метод выбора, вы можете ударить молотком по верхней части клинового анкера, чтобы заставить клин в нижней части отверстия открыть больше, хотя это рискованно и вполне может только усугубить ситуацию.

Крепление анкера для бетона со свободной втулкой

Далее у нас есть анкерная втулка, которая имеет металлическую втулку без резьбы снаружи, которая входит прямо в предварительно просверленное отверстие, и винт или болт с резьбой внутри . Когда болт вставляется во втулку и завинчивается, втулка расширяется в отверстии.

Вообще говоря, проблема здесь, с точки зрения ослабления, будет заключаться в том, что внешняя часть втулки без резьбы может перемещаться в незакрепленном отверстии, так что это проблема, с которой мы имеем дело (хотя болт ослаблен во втулке тоже возможно). Для этой проблемы действительно есть только одно решение — использовать эпоксидную смолу.

Здесь вы хотите смешать прочную двухкомпонентную эпоксидную смолу, затем вынуть болт из втулки, заполнить отверстие эпоксидной смолой до краев, снова вставить болт и дать эпоксидной смоле застыть. Это должно заполнить любые зазоры как внутри рукава, так и снаружи.

В качестве альтернативы вы можете просто заменить якорь на больший.

Фиксация незакрепленного запорного анкера

Запорный анкер представляет собой просто анкер без резьбы, который забивается на место с помощью молотка.

Единственное, что вы действительно можете сделать, чтобы починить их, если они ослаблены, — это удалить анкер, вставить эпоксидную смолу или Loctite в отверстие, а затем снова вставить распорный анкер (хотя это часто не работает).

Запорные анкеры обычно требуют замены.

Ошибки, которых следует избегать, советы и рекомендации

Самой большой ошибкой, которой следует избегать, является попытка починить незакрепленный бетонный анкер, когда реальной надежды не видно. Если анкер слишком ослаблен и должен выдерживать большой вес, то вам, вероятно, потребуются новые анкеры и, возможно, даже потребуется ремонт самого бетона.

Заклеивание пластырем дырявой подводной лодки не спасет ее от утопления, а анкерный болт с каплей эпоксидной смолы не удержит целый сарай в бурю. Хотя ремонт иногда возможен, вам необходимо принять решение, чтобы убедиться, что ремонт идеален или требуется замена.
