Устройство и принцип работы двухконтурного газового котла отопления

Все вопросы организации автономного теплоснабжения и подготовки горячей воды решаются приобретением одного котла, способного обслужить обе системы. Не зная принцип работы двухконтурного газового котла отопления, было бы нелогичного не только совершать покупку, но и эксплуатировать агрегат. Согласны?

Мы расскажем о схеме работы отопительного прибора, рассмотрим все его слабые и сильные стороны. Понимая основу действия оборудования, можно без труда пользоваться всеми его преимуществами. А в случае необходимости получится вовремя выявить сбои в работе, понять и устранить причины их происхождения.

Содержание статьи:

• Устройство котла для обслуживания двух контуров
  • Виды газовых горелок для двухконтурных котлов
  • Разновидности теплообменников газовых агрегатов
  • Автоматика или блок управления котла
• Принцип работы и специфика
• Схема действия двухконтурного котла
• Типы исполнения газовых котлов на два контура
• Достоинства и недостатки двухконтурных приборов
• Выводы и полезное видео по теме

Устройство котла для обслуживания двух контуров

Двухконтурный газовый генератор тепла отличается от одноконтурного аналога тем, что вместо одного теплообменника, имеет два, именуют их в технической терминологии первичным и вторичным.

Первый, т.е. первичный теплообменник, расположен непосредственно в зоне горения пламени. Его задача заключается в нагреве теплоносителя для функционирования отопительной сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопительного прибора возможна при слаженной работе всех его составляющих. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Чтобы разобраться в особенностях устройства газовых котлов двухконтурной разновидности, остановимся подробно на каждом из его конструктивных элементов.

Виды газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного объема тепла, необходимого для функционирования отопления и контура поставки горячей воды. Тепловая энергия получается за счет сжигания топлива. Помещают горелку в камеру сгорания, в которую кроме газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от рабочих режимов горелки можно классифицировать по следующим видам:

• Одноуровневая горелка. Агрегат с подобной горелкой может работать всего в двух режимах – «Стоп» и «Пуск». Подобные котлы, несмотря на низкую экономичность и сниженный ресурс эксплуатации пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка. Отопительный прибор с такой горелкой может работать на полной и половинной мощности. Его преимущества ощутимы в теплое время года, когда для подогрева не слишком холодной воды нет необходимости эксплуатировать прибор на полной мощности.
• Модулируемая горелка. Умная система котла с подобной горелкой позволяет производить настройку и регулировку мощности. Такой котел характеризуется высоким сроком службы и экономичностью, но при этом и стоит на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. При открытом виде горелки воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отведения продуктов сгорания необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты оборудуют, как правило, обычной , турбинированные — коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал ставят вертикально или сооружают под углом. Угловые варианты выводят через стену на улицу или подключают к общественной дымоотводной шахте.

Газовая горелка является основным элементом двухконтурного газового котла, она отвечает за сжигание топлива и получение тепловой энергии в необходимом количестве

Турбинированные котлы оборудованы закрытыми камерами сгорания, в которые воздух не может поступать самопроизвольно. Они безопасней и надежней в эксплуатации, но дороже и сложнее в работе. Котлам с закрытыми горелками кроме дымоотвода нужен канал, по которому в камеру подается требующийся для горения кислород.

Потому и оборудуют турбинированные котлы , ведь помимо вывода дыма они еще и втягивают с улицы свежий воздушный поток. Бывает, что для нормальной работы к закрытой камере сгорания подсоединяют два коаксиальных дымохода. Вдобавок всю конструкцию дополняют трубой для подачи воздуха.

Все подобные модели котлов оборудованы вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных приборов и систем нужна электроэнергия. Их минусом считается энергозависимость, увеличивающая эксплуатационные расходы.

Разновидности теплообменников газовых агрегатов

Если с помощью горелки производится сжигание топлива с целью получения тепла, то теплообменник обеспечивает получение этого тепла для дальнейшей передачи воде. Как уже упоминалось, в конструкции двухконтурника присутствуют первичный и вторичный теплообменники.

Первичный теплообменник располагается непосредственно над горелкой и представляет собой оребренную трубку, изогнутую в виде змейки. Под действием пламени вода в теплообменнике нагревается и движется через трехходовой клапан далее в разводку .

Вторичный теплообменник собой представляет систему волнистых пластин, которые собраны в единый блок с двумя парами отверстий. Каждой паре отверстий отведены свои функции.

Через одну из пар протекает вода из водопровода, а через вторую движется теплоноситель, поступающий в отопительный контур. Подобная система из пластинчатого и трубчатого теплообменников именуется сдвоенной.

Первичный и вторичный теплообменник объединены в одну систему, правильность работы которых обеспечивает специальных трехходовой клапан

Существуют отопительные приборы, в которых вместо сдвоенной системы используется битермический теплообменник сложной конфигурации. Такой теплообменник изготавливают из меди, он представляет собой пару трубок, расположенных одна в другой. По внешней трубке движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник нагревателя теплоносителя и воды отличается сложной конфигурацией, когда трубка одного контура помещается в трубку другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлены единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются малыми габаритными размерами и высокой скоростью нагрева воды.

Автоматика или блок управления котла

Автоматика котла отвечает за безопасную и стабильную работу. Она осуществляет контроль температуры воды в компонентах ГВС, поддерживает температуру теплоносителя в линиях теплоснабжения. не допускает работу отопительного прибора в случае опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Сниженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев теплоносителя.

Блок управления, контролирующий работу устройств защиты и автоматизации процесса, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температурного режима он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которых присутствуют различные режимы эксплуатации.

Принцип работы и специфика

Многие владельцы газового оборудования даже не задумываются о том, как реально работает газовый котел двухконтурного типа. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это и подтверждается наличием в его устройстве трехходового клапана

В нормальном режиме котел постоянно работает лишь для нагрева теплоносителя, циркулирующего в системе. При этом частота включения и интенсивность горения пламени контролируются датчиком температуры. Одновременно с горелкой производится и запуск , если действие отопительной системы не основано на естественной циркуляции теплоносителя.

Пространство в нижней части настенного котла предназначено для подводки газа, подключения холодной воды, а также отводов системы ГВС и отопительного контура

По сути, когда температура теплоносителя достигнет заданной величины, датчик посылает сигнал о снижении активности горелки. До тех пор, пока температура не опустится до заданной величины, котел будет находиться в пассивном режиме. Потом снова поступает команда от датчика автоматике на активизацию клапана подачи топлива.

Схема действия двухконтурного котла

Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой , двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.

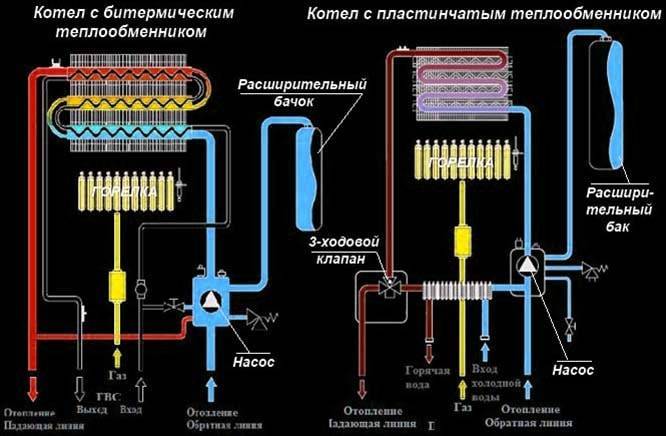

Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников

Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.

При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства .

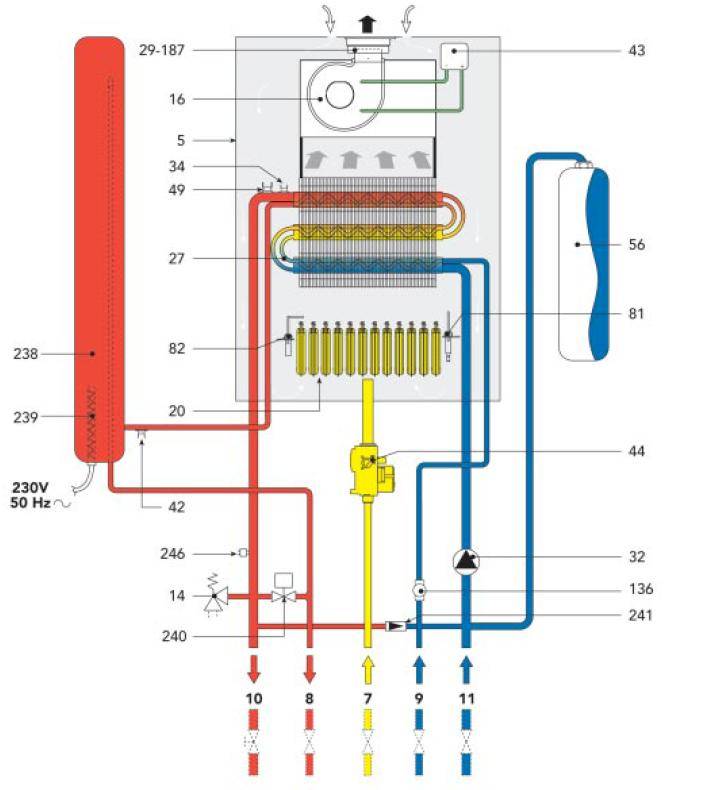

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном .

Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.

Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления

Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.

Типы исполнения газовых котлов на два контура

Особенности работы газового оборудования во многом определяется вариантом исполнения отопительного прибора. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта исполнения нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы являются более компактными, но при этом имеют гораздо меньшую мощность.

Настенный газовый котел двухконтурного типа отличается компактными размерами и современным дизайном, но эффективен только при отоплении помещений небольшой площади при умеренном потреблении горячей воды

Выбор может быть оправданным, если отапливаемая площадь не превышает 200 кв.м, а суммарная производительность системы ГВС не более 14 л/мин.

Малогабаритные размеры настенного котла хоть и кажутся достоинством, на самом деле скрывают в себе много минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что они имеют меньший срок службы, есть вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только увеличивает степень надежности работы отопительного прибора, но и продлевает срок его службы.

Достоинства и недостатки двухконтурных приборов

Достоинства двухконтурного отопительного агрегата состоят в следующем:

• Экономичный расход топлива. Направлением для сравнения является использование двухконтурного котла или одноконтурного с бойлером косвенного нагрева.
• Компактные размеры. Подавляющая часть двухконтурных котлов представлена настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и в малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы с его совместимостью с котлом.

В одном агрегате уже удачно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами, присутствуют и свои недостатки:

• Невозможность одновременного действия отопления и контура ГВС. В связи с этим значительное потребление горячей воды может стать причиной снижения температуры в доме.
• Ограничения мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не в состоянии обеспечить требуемый температурный режим при максимальном напоре. Подобный недостаток наблюдается при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной использования средств снижения ее жесткости, и проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного отопителя выше цены одноконтурного аналога.

Однако если рассматривать наличие системы ГВС и пути решения вопроса в случае установки одноконтурного котла, то при включении в схему сборки бойлера косвенного нагрева цена двухконтурника будет ниже.

Выводы и полезное видео по теме

С конструктивными составляющими и принципом действия газового нагревательного оборудования ознакомит следующий ролик:

Обвязку двухконтурного газового котла представит автор видео:

Детальное знакомство с особенностями и принципом действия двухконтурных газовых агрегатов дает возможность определить достоинства их эксплуатации. Приобретение таких отопителей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы ГВС.

При поломке одного из контуров возможна эксплуатация другого, а замена контура всегда обойдется дешевле ремонта отдельной нагревательной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его лишь в режиме нагрева воды для бытовых нужд, в чем и заключается удобство и экономичность в сравнении с покупкой отдельных агрегатов.

Расскажите о том, как выбирали двухконтурный котел на газу для обустройства собственного дома/квартиры/дачи. Что для вас стало решающим критерием в выборе? Делитесь, пожалуйста, полезными сведениями по теме, фотоснимками в расположенном ниже блоке, задавайте вопросы.

Принцип работы двухконтурного газового котла. Об этом вы не знали

Решить вопросы организации автономного теплоснабжения и обеспечения помещения горячей водой можно очень просто, достаточно приобрести один единственный двухконтурны газовый котел той модели, которая сможет обслужить обе системы одновременно. Пользоваться всеми преимуществами такого оборудования можно, только поняв принцип работы. Данные сведения пригодятся и тем, кому требуется своевременно выявить возможные перебои в работе, а также ликвидировать причины их возникновения.

Содержание

Главное отличие двухконтурного котла от аналогичного с одним контуром состоит в возможности одновременно обеспечивать помещение отоплением и горячей водой. Первичный теплообменник благодаря своему расположению осуществляет нагрев теплоносителя для того, чтобы система отопления во всем помещении могла функционировать полноценно. Вторичный же несёт ответственность за обеспечение помещения горячей водой в нужном объеме.

Стабильность функционирования принципа работы двухконтурного котла может обеспечить только полная исправность и слаженность эксплуатации каждой составляющей.

Конструкционно любой двухконтурный котёл включает в свой состав такие элементы, как:

• теплообменники в количестве двух штук;
• камера сгорания, к которой в обязательном порядке прилагается горелочный блок;
• защитное оборудование;
• система управления.

Чтобы понять, как именно устроен газовый котёл двухконтурного типа и его принцип работы, следует более подробно рассмотреть отдельно каждый значимый компонент такой конструкции.

Горелка газового котла ответственна за получение нужного объема тепла, который сможет обеспечить правильную работу отопительной системы в каждом помещении отапливаемого объекта. Также вода нагревается до нужной температуры и уже в горячем виде поставляется в должном объеме. Получить тепловую энергию можно, сжигая соответствующие объемы топлива. Для этого горелка помещается в камеру сгорания, где помимо газа нагнетается ещё и воздух, способствующий поддержанию пламени.

В зависимости от выбранного режима горелки можно условно разделить на одноуровневые, многоуровневные и моделируемые. В первом варианте оборудование работает только в двух режимах – «запуск» и «стоп», отличается высокой экономичностью, стоит недорого и имеет простую конструкцию. Двухуровневые горелки могут функционировать как на полной, так и на частичной мощности. Достоинства его можно оценить в полной мере, начиная с весны, когда надобность в отоплении отпадает, а потому и смысла эксплуатировать прибор на полную силу нет. Модулируемая горелка считается самой дорогостоящей, с её помощью можно настраивать и регулировать мощность работы котла. Последний отличается экономичностью и служит довольно долго.

Конструкционно горелки бывают открытыми и закрытыми. В первом случае тот воздух, без которого полноценное сжигание топлива невозможно, подаётся из помещения, где расположен котёл. Такая система оснащается дымоходом, с его помощью обеспечивается естественная тяга.

Обычной металлической трубой оснащаются атмосферные отопительные котлы, турбированные же модели оборудуются коаксиальным дымоходом. Устанавливать их можно вертикально, однако часто они располагаются под углом – такой вариант подключается к общей шахте, через которую полноценно выводится дым и продукты горения.

Особого внимания заслуживают турбированные модели газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, а потому они считаются более надежными и никакой опасности в процессе работы не представляют, что делает их востребованными в жилых помещениях. Помимо дымоотвода им требуется специальной канал – именно по нему кислород будет подаваться в камеру.

Турбированным котлам коаксиальные трубы требуются для того, чтобы выводить дым и втягивать свежий воздух с улицы. В отдельных моделях таких элементов присутствует два, дополнительно они оснащаются трубой для подачи воздуха.

Все перечисленные модели в обязательном порядке оснащаются вентиляторами, продвигающие дым, а также автоматикой и многоуровневой системой защиты.

Теплообменник в газовом котле отвечает за получение тепла для того, чтобы в дальнейшем передать его воде. Если речь идет о двухконтурном котле и его принципе работы, то имеет место наличие первичного и вторичного теплообменника. Первый размещается над горелкой и представлен трубочкой с рёбрами, изогнутой змейкой. Нагретая до нужной температуры вода в теплообменнике продвигается в трёхходовой клапан, после чего поступает в отопительную систему. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они совмещены в едином блоке, на котором также располагаются 4 отверстия. Через 2 из них осуществляется проток воды, ещё 2 ответственны за перемещение теплоносителя, который подается в отопительный контур.

Систему двух теплообменников называют сдвоенной. На рынке представлены отопительные приборы, в которых применяется битермический теплообменник. Для него характерна усложненная конфигурация. Для его изготовления применяется медь, сам элемент представлен расположенными друг в друге трубками: по внешней перемещается теплоноситель, внутренняя служит для движения воды, с помощью которой обеспечивается поставка горячей воды.

Оснащенные подобными теплообменниками газовые котлы отличаются сложностью эксплуатации, последняя заключается в затруднительном очищении от накипи. Однако подобные приборы отопления пользуются спросом, так как отличаются небольшими габаритами и очень быстро нагревают воду.

Для того чтобы обеспечить стабильную и безопасную эксплуатацию подобного отопительного оборудования, лучше выбрать автоматику. Она контролирует температуру воды в отдельных компонентах, поддерживает на должном уровне температуру теплоносителя и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически выключается – подобное проявление демонстрируется, если наблюдается:

• уменьшение давления в газовой системе;
• максимальное нагревание теплоносителя;
• отсутствие тяги.

В тех газовых котлах, которые представлены сегодня на рынке, используется преимущественно “умное” управление, ПО которого позволяет выбрать один из доступных режимов эксплуатации.

Те, кто думает, что оба контура в такой системе нагреваются сразу в одно и то же время, ошибаются, на самом деле всё работает совершенно иначе. В нормальном режиме эксплуатации такое оборудование на постоянной основе функционирует только для того, чтобы нагреть циркулирующий в системе теплоноситель. Как часто он будет включаться и насколько интенсивным кажется в процессе действия пламя, зависит от датчика температуры, который контролирует эти процессы. Вместе с горелкой запускается насос, но только в том случае, когда циркуляция теплоносителя естественным путем не оказывает какого-либо воздействия на работу отопительной системы. После того как температура последнего достигает нужного уровня, с датчика отправляется сигнал о том, что активность горелки должна быть уменьшена. После котел работает только в пассивном режиме вплоть до того момента, пока температурный показатель не достигнет запрограммированного уровня. Далее датчик отправляет сигнал на автоматику, которая, в свою очередь, запускает клапан, отвечающий за подачу горючего.

Достаточно предварительно ознакомиться с определёнными тонкостями функционирования газовых котлов, оснащенных двумя контурами, для того, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, приобретение таких отопительных систем позволяет не приобретать дополнительного оснащения, которое может потребоваться в любом другом случае для того, чтобы обеспечить дом горячей водой. Даже если один контур выйдет из строя, то второй может эксплуатироваться дальше, заменить один контур всё равно обойдется гораздо дешевле, нежели отремонтировать целую нагревательную установку.

Двухконтурный котёл вполне может эксплуатироваться летом, когда надобность в отоплении отпадает и требуется только обеспечить нагрев воды, предназначенной для бытовых нужд. Подобным образом можно действительно сэкономить, так как покупка одновременно двух агрегатов, каждый их которых функционирует автономно, обойдется гораздо дороже.
