схемы, как правильно сделать проход, установку и крепление

Содержание

  1. Особенности работы с деревянными стенами
  2. Принцип работы
  3. Как устроен дымоход
  4. Виды и конструкции наружных дымоходов
  5. Кирпичные
  6. Керамические
  7. Металлические
  8. Какой дымоход можно выводить через стену
  9. Преимущества и недостатки вывода дымохода через стену
  10. Срок службы такого дымохода
  11. Сделать самому или заказать
  12. Общие правила монтажа дымохода
  13. Требования пожаробезопасности к дымоходам
  14. Выбираем тип вывода дымохода
  15. Определяем высоту дымохода
  16. Рассчитываем диаметр конструкции
  17. Как будем собирать сэндвич по дыму или конденсату
  18. Пошаговая инструкция монтажа дымохода через стену
  19. Установка дымохода своими руками
  20. Чертеж и схемы
  21. Подбираем место выхода через стену
  22. Как вывести дымоход через стену
  23. Как крепить дымоход к стене
  24. Утепление
  25. Герметизация
  26. Видеоинструкция как сделать дымоход через стену
  27. Возможные ошибки при установке

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте  ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности.

  1. Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
  2. Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
  3. Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
  4. На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

  • горизонтальной части, отходящей от котла либо печи;
  • вертикального канала;
  • задвижек;
  • ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
  • тройника;
  • дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

Читайте также: Внутренняя отделка деревянного дома-разбираемся с материалами в современном стиле

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

  • настенные. Они фиксируются к фасаду;
  • коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.
Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

Сэндвич-труба в разрезе

Какой дымоход можно выводить через стену

Дымоход через стену можно вывести из любого вышеперечисленного материала.

Под дымоход из кирпича или керамики необходимо будет выполнить отдельно стоящий фундамент, так как сделанная труба получится очень массивной. А это — дополнительные затраты.

Установка дымохода через стену имеет следующие преимущества.

  1. Её можно провести после завершения строительства дома, а не в его начале.
  2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
  3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
  4. Существует возможность регулировать силу тяги.
  5. Высокая пожаробезопасность.
  6. Исключена утечка газов.
  7. Не требуется проделывать отверстия в кровельном пироге.
  8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

  • нарушение эстетичного вида своего дома;
  • потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
  • чтобы предупредить попадание воды в трубу требуется установка отливов;
  • необходима дополнительная фиксация дымохода к стене;
  • большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.

Может быть интересно: Утепление дома из бруса

Срок службы такого дымохода

На длительность эксплуатации влияют факторы:

  • материал. Самым недолговечным материалом является оцинкованный металл. Дымоход прослужит 5-10 лет, в зависимости от интенсивности топок. Период службы у нержавейки — 15-20 лет. Керамическая конструкция будет радовать вас около 40 лет. Период эксплуатации кирпичного дымохода-полвека;
  • монтаж. Если труба смонтирована грамотно, то эксплуатировать ее можно в течение 20 — 50 лет;
  • температура нагрева выходящих газов. Для твердотопливного котла она высока — 300 градусов. В газовом же котле она всего 120 градусов. Чем ниже температура, тем больше конденсата образуется внутри трубы. Конденсат содержит агрессивные вещества, которые разъедают стенки и разрушают их;
  • тип отопления. Газовые котлы долговечнее других отопительных систем.

Чтобы выведенный дымоход прослужил максимально долго, обеспечьте ему чистку и диагностику.

Сделать самому или заказать

Собрать дымоход через деревянную стену из сэндвич-труб и установить их можно самостоятельно, но изготовить элементы конструкции невозможно. Они выполняются в заводских условиях квалифицированными рабочими на специальном оборудовании. При расчете и покупке желательно привлечь к работе опытных профессионалов, которые знают свое дело и смогут правильно рассчитать высоту и диаметр конструкции.

Общие правила монтажа дымохода

Решая вопрос о монтаже, соблюдают установленные правила.

  1. Запрещается монтировать дымоход вблизи инженерных систем: канализации, электропроводки.
  2. Для исправной работы дымохода обязателен дефлектор. Он исключает воздействие осадков на тягу и внутренний кожух конструкции.
  3. Необходимо смонтировать снегозадержатель на кровле в той части, где выходит дымоход из стены. Он предохраняет дымоходный канал от механических повреждений.
  4. Закрепить трубы к стенам необходимо с шагом не более 1м.
  5. Прежде чем установить двухслойную дымоходную трубу над топкой печи, ставится сэндвич-старт.
  6. Негорючий утеплитель (базальт) вокруг сендвич-трубы предохраняет древесину от воспламенения.
  7. От котла труба отходит строго горизонтально, длина ее до стены не более 1м.
  8. Труба в проходе через стену монтируется цельной без стыков.
  9. Для избежания аварийных ситуаций, важно обеспечить к ней открытый доступ, чтобы в любой момент отремонтировать ее.

Требования пожаробезопасности к дымоходам

Правила пожаробезопасности во время монтажа дымоходов следующие.

  • В местах, где сэндвич-труба касается деревянных стен или перегородок, важно применить изоляционные материалы.
  • Если используется твердотопливное оборудование, то необходимо установить искрогаситель из металла.
  • Если высота дымохода ниже 5м, то ставится дымоотсос с электрическим приводом.
  • Внешние стены дома в месте расположения дымоходной конструкции отделяются от него базальтовой накладкой или асбестоцементным листом.

Выбираем тип вывода дымохода

Способов вывода трубы два:

  • вывода трубы наружу от топки по прямой. Большая ее часть оказывается на улице.
  • с помощью подъема дымовой трубы от печи и вывода ее ближе к середине высоты стены или к потолку. Большая её находится внутри помещения;

Второй способ более экономичен и эффективен, потому что для монтажа дымоходной конструкции используется только одно колено, что способствует улучшению тяги. Кроме того, минимизированы сажные пробки.

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

  • высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
  • мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
  • материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

Рассчитываем диаметр конструкции

Размер внутреннего кожуха конструкции равняется диаметру патрубка или больше него. Так, если диаметр патрубка 12 см, то диаметр внутренней полости трубы тоже 12 см или чуть больше. Заужение труб в дымоходе повлияет на тягу, ухудшит ее. Выбор диаметра конструкции также зависит от типа отопительной системы и ее мощности. При мощности 35 кВт диаметр внутренней части трубы равен 8 см, при мощности более 5,2 кВт диаметр возрастает до 9,5 см.

Как будем собирать сэндвич по дыму или конденсату

Различают два типа сборки элементов:

  • «по дыму». В нем нижняя часть входит в верхнюю составляющую. Верхняя деталь надевается на нижнюю сверху. Обе трубы собираются одинаково. Если печь с высокой температурой горения — то такой способ подходит;
  • «по конденсату». Внутренняя труба собирается следующим образом: верхняя часть вставляется внутрь нижней. Внешняя труба монтируется по-другому. Нижняя деталь вставляется внутрь верхней. При сборке сэндвича конденсат беспрепятственно стекает в отстойник.

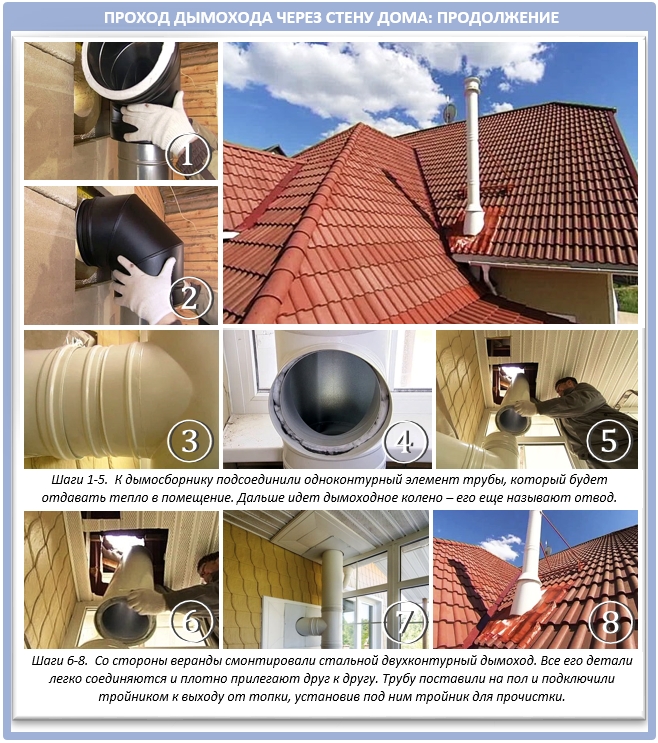

Пошаговая инструкция монтажа дымохода через стену

Рассмотрим порядок монтажа.

Для котла или печи важно установить печную, негорючую подкладку—подиум. Можно залить бетонную стяжку, чтобы основание было выровнено.

Фундамент под печь, выложенный сверху кирпичом

Размечают место для прохода трубы и выпиливают его.

Чтобы предупредить возгорание стены, перед нею ставят защитный экран, он может быть из минерита. Если котел твердотопливный, то защитный экран из кирпича отделяют от деревянной стены изолятором — асбестоцементным листом.



От патрубка отводят под прямым углом дымоотвод. Горизонтальный отрезок не утепляют. От высокой температуры участка утеплитель может деформироваться.

Горизонтальный тонкостенный участок дымохода

Вокруг сэндвич-трубы укладывают утеплитель.

Проходка стены

Снаружи прикручивают металлическую пластину, чтобы предохранить деревянную стену от перегрева.

Монтируют тройник. Он устроен таким образом. что вода стекает в нижнюю его часть.

Защитный лист ППУ и тройник

Ставят опору.

В некоторых случаях дымоход опирают на отмостку либо отдельностоящий фундамент.

Опора при низкой стене

Наращивают дымоотвод «по конденсату».

Крепление дымохода к стене своими руками происходит с помощью кронштейнов. Шаг их расположения на стене — 1м. Крепящие хомуты фиксируют верхнюю часть газоотводящей трубы.

Монтируют дефлектор или зонт.

Зонт

Герметизируют стыки высокотемпературным герметиком. Рекомендуем использовать силикатные герметики, выдерживающие температуру 1200 градусов. Они имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними. Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях. К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену. Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги.

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Читайте также: ТОП-8 средств как избавиться от короеда

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится  температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Видеоинструкция как сделать дымоход через стену

Чтобы увидеть своими глазами последовательность монтажа дымоходного устройства и действовать в соответствие с предложенной инструкцией, посмотрите видео.

Возможные ошибки при установке

Ошибки при монтаже влияют на корректную работу дымоотвода. Рассмотрим некоторые из них, чтобы предупредить их возникновение.

  • Если утепление узла прохода через стену проведено некачественно и количество теплоизолирующих материалов минимально, то конструкция будет перегреваться.
  • При отсутствии отлива на свесе крыши возникает угроза заливания водой утеплителей и нарушения их целостности и функционирования.
  • Неправильно рассчитанная высота дымоходного устройства ухудшает тягу.

Кроме того, советуем использовать качественные сэндвичи. В дешевых и некачественных трубах — материалы недолговечны. Со временем утеплитель усаживаются и теряет свои положительные качества. Локальный перегрев создает опасную ситуацию возгорания.
