Установка дымохода через стену в деревянном доме

Установка дымохода через стену

Устанавливают отопительное оборудование после завершения строительных работ. Для монтажа системы отвода продуктов сгорания выводят дымоход через стену. Конструкция представляет собой несколько соединенных труб из стали или других современных материалов. Крепление дымохода к стене своими руками выполнить не сложно. Для этого нужно разобраться в его устройстве и соблюдать правила техники безопасности.

Конструкция дымохода

Оптимальная длина трубы для отвода дыма от 5 до 10 м. Если конструкцию сделать короче конька, будет плохая тяга. При длине превышающей 10 м сильная тяга будет провоцировать излишнее горение, следовательно, возрастет расход топлива.

На гладкой внутренней поверхности меньше оседает копоти, поэтому все чаще при монтаже дымохода используют металлическую трубу.

Кирпичные конструкции постепенно отодвигают на второй план, так как они занимают место в помещении и нуждаются в чистке чаще, чем дымоходы, выполненные из современных материалов.

При установке дымохода через стену с последующим его монтажом снаружи дома нужно выполнить монтаж защитного короба.

Преимущества наружного дымоотвода

Вывод дымохода через стену используется в современном строительстве чаще, чем возведение кирпичных конструкций.

система наружного дымоотвода не занимает в доме площадь в отличие от кирпичных дымоходов;
можно монтировать в давно построенном доме при замене системы отопления;
является оптимальным вариантом для двухэтажных построек, не нужно вырезать отверстия в перекрытиях;
не нарушает целостность кровли;
легкий и быстрый монтаж.

Наружную систему отвода дыма можно выполнять как сразу после окончания строительных работ, так и по истечении длительного времени после сдачи дома в эксплуатацию.

Недостатки

Как и любой вид строительных конструкций, наружная система отвода дыма обладает не только достоинствами, но и недостатками:

наружные части трубы нужно обязательно утеплять;
у дымохода, монтированного через стену, коэффициент полезного действия ниже, чем у вертикальной конструкции, выведенной через кровлю.

Нужно продумать расположение конструкции дымоотвода так, чтобы она гармонично вписалась в дизайн постройки.

Что нужно знать

Существуют правила, которых нужно обязательно придерживаться при монтаже системы:

Важно правильно рассчитать диаметр трубы. Он зависит от мощности котла и других параметров. Если приобрести трубу несоответствующего (маленького) сечения, может возникнуть задымление вследствие пониженной тяги. Высокая тяга при излишне широкой трубе увеличит расход топлива.
При проходе дымохода через стену обязательно должен быть соблюден прямой угол (90 градусов).

Оптимальным расстоянием между крепежными элементами считается 60 см, максимальный шаг не должен превышать 100 см.

Сэндвич труба для дымохода

Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.

Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых котлов и колонок малой мощности.

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Оптимальным вариантом при монтаже дымохода в деревянном доме является применение сэндвич трубы. Во время работы отопительного котла теплоизоляционный слой берет на себя термонагрузку от внутренней трубы. Тем самым препятствует излишнему перегреванию наружной части дымохода. Благодаря этому снижается вероятность возникновения пожара.

Нержавейка для сэндвич трубы

В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:

Марка AISI	Применение	Характеристики
430	Для внешних кожухов сэндвич труб	Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям.
439	Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт.	В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды.
316	Оптимальный вариант для любого типа газовых котлов.	В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур.
304	Для котлов малой и средней мощности.	Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316.

Модели, имеющие невысокую стоимость, применяют для устройства внешнего кожуха, более термостойкие марки применяют для внутренней части дымохода.

Классификация утеплителя

Как влияет толщина термоизоляционного материала на способность выдерживать температурные нагрузки:

Слой каменной ваты	Температура, °C	Применение
3 см	Не более 250	Для эксплуатации с газовыми котлами небольшой и средней мощности.
5 см	До 400	Котлы, работающие на дровах, жидком топливе, газу.
10 см	850	Камины на дровах, угле, котлы на твердом топливе.

Только некоторые марки огнеупорной каменной ваты выдерживают температуру до 850 градусов, на это нужно обращать внимание при покупке утеплителя.

Как выбрать диаметр трубы

Внутренний диаметр трубы должен быть таким же, как сечение выходного патрубка, или шире. Если трубы для дымохода шире выходящего из котла патрубка, на месте их соединения устанавливают переходник.

Зависимость диаметра трубы от мощности котла:

№	Внутреннее сечение	Мощность котла
1	8 см	До 3,5 кВт
2	9,5-11 см	3,5- 5,2 кВт
3	11 см и более	Более 5,2 кВт

Рекомендуется сначала приобрести котел, только после этого покупать трубы. Многие производители для улучшения тяги увеличивают сечение патрубка.

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Крепление сэндвич трубы ближе к коньку.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Технология монтажа

К постройкам из горючих материалов предъявляются повышенные требования. При выводе дымохода через стену в деревянном доме нужно учитывать все нормы по пожарной безопасности.

Пошаговая инструкция, как сделать дымоход правильно:

Для трубы пробивают проход через стену согласно нормам СНИПа. Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению – 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
В отверстие в стене монтируют короб из металла.
Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.
Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
На выходящий отрезок устанавливают переходник в виде тройника.
Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.

Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.

В каркасном доме рекомендуется вместо опорной площадки выстроить небольшой фундамент, который будет удерживать наружную трубу, чтобы снять нагрузку со стены.

Более подробно, как установить дымоход через стену, можно посмотреть на видео:

Руководство по монтажу дымохода через деревянную стену

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При проектировании деревянного дома важно учесть, каким способом он будет отапливаться. При подключении к системе централизованного отопления проблем не возникает. Но если решено запроектировать более экономичный автономный способ обогрева помещений (котел, печь), то необходимо задуматься о том, как вывести продукты сгорания из помещения. Основная проблема здесь в том, как провести дымоход через стену в частном деревянном доме. Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и монтаже своими руками.

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

кирпич;
керамика;
металл.

Разновидности наружных дымоходов

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

Устройство керамической трубы

минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
при использовании легкосгораемых материалов – 260 мм;
для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности. Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Стоит учесть следующие требования по кладке:

обеспечение перевязки;
изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
после вывода через кровлю кладку выполняют на цементном растворе;
толщина швов не должна превышать 10 мм;
оштукатуривание внутренней поверхности трубы запрещено.

Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Система отведения дыма через сэндвич-трубу

котлы на газе, солярке, пеллетах – 0,5 мм;
камины и печи – 0,8 мм;
котлы на угле -1,0 мм.

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю. Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали. При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.
Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.
Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки. Устройство устанавливается на некотором расстоянии от стены.
Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Теплоизоляция трубы

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Теплоизоляция с помощью минваты

Минеральная вата удобна при монтаже и не горит. На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу. При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит. Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен. Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы. Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Монтаж наружного дымохода особенно актуален при установке котла в уже эксплуатируемом доме, поскольку позволяет не затрагивать перекрытия и кровлю.

Один из самых важных вопросов здесь – достаточное утепление трубы.

Правила монтажа дымохода через стену своими руками

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

пожаробезопасности;
теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
кровля остаётся целой;
дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

необходимость утепления находящейся на улице части дымохода;
поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Особенности и правила монтажа

Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Подготовительный этап

Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Мощность котла	Диаметр трубы
до 3.5 кВт	8 см;
от 3.5 до 5.2 кВт	9.5-11 см
свыше 5.2 кВт	более 11 см.

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

трубы внутри помещения поднимают на небольшое расстояние от потолка, где и выводят их на улицу;
от патрубка котла сразу же горизонтально ведут трубы сквозь стену. Этот метод хорош тем, что получается меньшее количество колен, а это благоприятно отражается на производительности дымохода.

Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».

При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки. Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.
Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.

Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.
Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.
Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.
Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал. Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости. Полости в стене заполняют теплоизолятором, не подверженным горению.
Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата. Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.
Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.
Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

На что обратить особое внимание:

Важно не допускать контакта дымохода с электричеством, газопроводом, водоснабжением или водоотведением.
Горизонтальные участки трубы длиной не должны превышать длину в 1 метр.
Необходимо при монтаже добиваться строго вертикального положения дымохода, контроль можно осуществлять при помощи отвеса либо строительного уровня.
Не следует располагать стыки конструкции так, чтобы они совпадали с креплением на кронштейнах.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Как вывести трубу от печи через стену?

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

Строение стены;
Используемые материалы;
Место выхода трубы;
Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

Какие дымоходы можно вывести через стену?

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

к содержанию ↑

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

Подготовительных работ;
Монтажа элементов крепежа;
Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.
Проход через деревянную стену
При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.
В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!
Нюансы монтажа места прохода печной трубы через деревянную стену

Дымоход через стену в деревянном доме: порядок установки

Дымоход через стену.

Конструкция дымохода

При установке дымохода через стену с последующим его монтажом снаружи дома нужно выполнить монтаж защитного короба.

Преимущества наружного дымоотвода

Преимущества:

система наружного дымоотвода не занимает в доме площадь в отличие от кирпичных дымоходов;
можно монтировать в давно построенном доме при замене системы отопления;
является оптимальным вариантом для двухэтажных построек, не нужно вырезать отверстия в перекрытиях;
не нарушает целостность кровли;
легкий и быстрый монтаж.

Наружную систему отвода дыма можно выполнять как сразу после окончания строительных работ, так и по истечении длительного времени после сдачи дома в эксплуатацию.

Недостатки

наружные части трубы нужно обязательно утеплять;
у дымохода, монтированного через стену, коэффициент полезного действия ниже, чем у вертикальной конструкции, выведенной через кровлю.

Нужно продумать расположение конструкции дымоотвода так, чтобы она гармонично вписалась в дизайн постройки.

Что нужно знать

Существуют правила, которых нужно обязательно придерживаться при монтаже системы:

Важно правильно рассчитать диаметр трубы. Он зависит от мощности котла и других параметров. Если приобрести трубу несоответствующего (маленького) сечения, может возникнуть задымление вследствие пониженной тяги. Высокая тяга при излишне широкой трубе увеличит расход топлива.
При проходе дымохода через стену обязательно должен быть соблюден прямой угол (90 градусов).

Оптимальным расстоянием между крепежными элементами считается 60 см, максимальный шаг не должен превышать 100 см.

Сэндвич труба в деревянном доме.

Сэндвич труба для дымохода

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Оптимальным вариантом при монтаже дымохода в деревянном доме является применение сэндвич трубы. Во время работы отопительного котла теплоизоляционный слой берет на себя термонагрузку от внутренней трубы. Тем самым препятствует излишнему перегреванию наружной части дымохода. Благодаря этому снижается вероятность возникновения пожара.

Нержавейка для сэндвич трубы

В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:

Марка AISI	Применение	Характеристики
430	Для внешних кожухов сэндвич труб	Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям.
439	Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт.	В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды.
316	Оптимальный вариант для любого типа газовых котлов.	В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур.
304	Для котлов малой и средней мощности.	Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316.

Модели, имеющие невысокую стоимость, применяют для устройства внешнего кожуха, более термостойкие марки применяют для внутренней части дымохода.

Классификация утеплителя

Как влияет толщина термоизоляционного материала на способность выдерживать температурные нагрузки:

Слой каменной ваты	Температура, °C	Применение
3 см	Не более 250	Для эксплуатации с газовыми котлами небольшой и средней мощности.
5 см	До 400	Котлы, работающие на дровах, жидком топливе, газу.
10 см	850	Камины на дровах, угле, котлы на твердом топливе.

Только некоторые марки огнеупорной каменной ваты выдерживают температуру до 850 градусов, на это нужно обращать внимание при покупке утеплителя.

Как выбрать диаметр трубы

Зависимость диаметра трубы от мощности котла:

№	Внутреннее сечение	Мощность котла
1	8 см	До 3,5 кВт
2	9,5-11 см	3,5- 5,2 кВт
3	11 см и более	Более 5,2 кВт

Рекомендуется сначала приобрести котел, только после этого покупать трубы. Многие производители для улучшения тяги увеличивают сечение патрубка.

Вид изнутри.

Монтаж дымохода

Общие моменты

Монтаж осуществляют двумя способами:

Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Крепление сэндвич трубы ближе к коньку.

Технология монтажа

Пошаговая инструкция, как сделать дымоход правильно:

Для трубы пробивают проход через стену согласно нормам СНИПа. Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению – 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
В отверстие в стене монтируют короб из металла.
Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.
Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
На выходящий отрезок устанавливают переходник в виде тройника.
Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.

Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.

Более подробно, как установить дымоход через стену, можно посмотреть на видео:

Устройство дымохода в деревянном доме

Очень серьезным и ответственным мероприятием будет устройство дымохода в деревянном доме. Причина тому – высокая температура продуктов горения, образующихся в печах. Деревянные поверхности при 200 градусов уже начинают обугливаться, а при нагревании деревянных конструкций до 300 градусов – пожар неизбежен. Температура же продуктов горения, поступающих в печную трубу может достигать 500 градусов, а в отдельных случаях в ней может наблюдаться и открытый огонь. Таким образом, недостаточная изоляция печных труб от деревянных конструкций может привести к трагическим последствиям.

устройство дымохода в деревянном доме.

Что нужно знать о правилах монтажа дымохода в деревянном доме?

Постоянная температура продуктов сгорания в дымовых устройствах отопительных систем может отличаться в зависимости от из конструкции, от конструкции дымоходной системы и по мере удаления от места сгорания. Из приведенной таблицы вы сможете узнать, какова температура продуктов сгорания в тех или иных отопительных приборах.

температура продуктов сгорания

Дома из дерева используются человечеством уже множество лет. Конечно же, за это время выработан определенный свод правил, который сконцентрировал опыт строительства систем печного отопления в таких жилищах. В нашей стране строительный опыт в этой области собран в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Мы постараемся в подробной форме изложить вам всю суть информации, содержащейся в этом документе.

Требования к обустройству дымоходов

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:

Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.

Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.

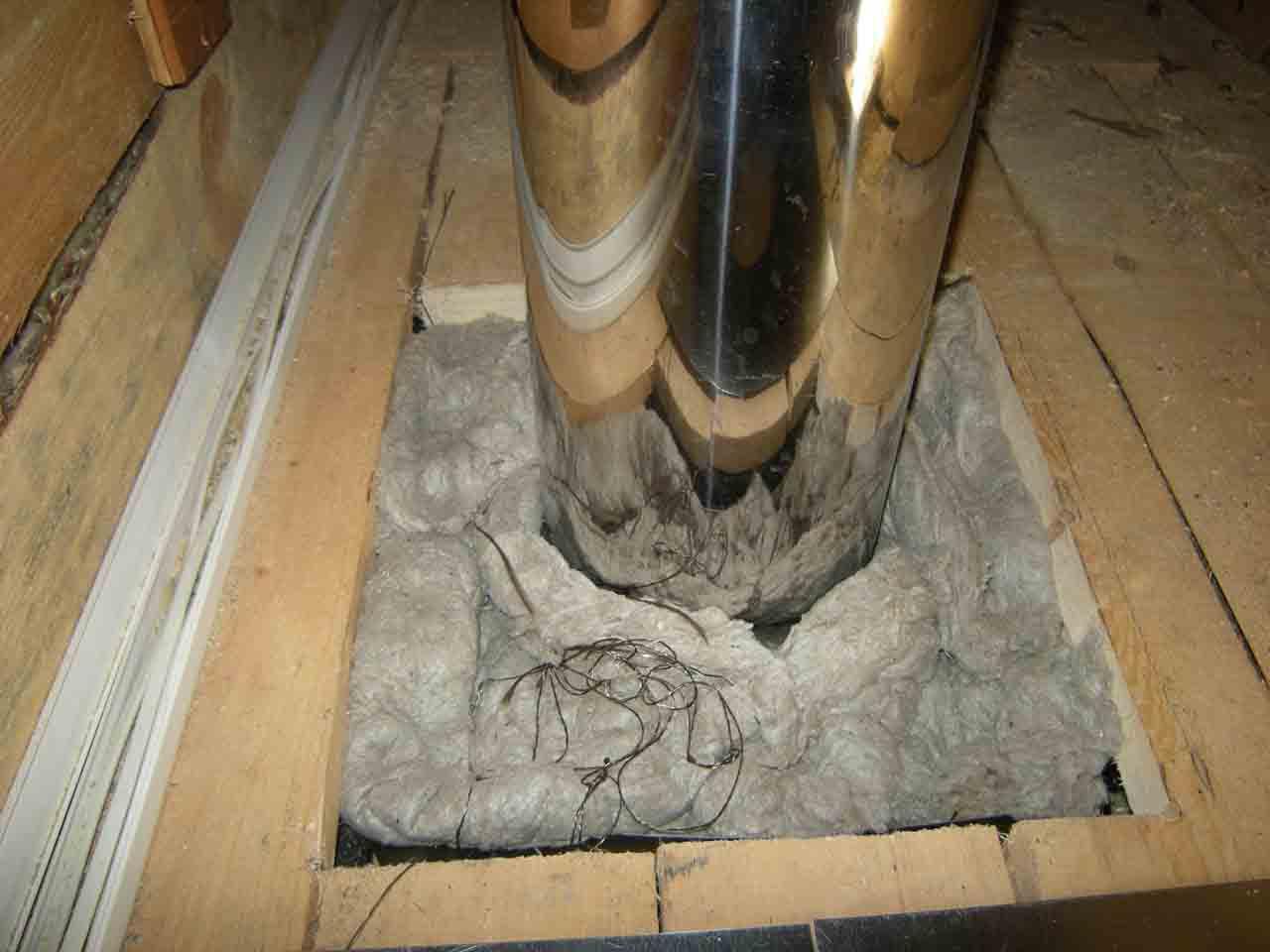

проход дымохода через деревянное перекрытие

Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Дымоходы из керамики для деревянных зданий

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.

дымоход из керамики

Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.

Металлические дымоходы для деревянных зданий

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра. Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Устройство дымохода в деревянном доме: обучающее видео:

Как вывести трубу от печи через стену: схема, инструкция, фото

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

Строение стены;
Используемые материалы;
Место выхода трубы;
Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

к содержанию ↑

Какие дымоходы можно вывести через стену?

НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ пластиковые и ПВХ трубы. Труба не сможет выдерживать нагрузки, а также может быть повреждена во время монтажа или воздействием факторов окружающей среды.

к содержанию ↑

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

к содержанию ↑

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

Подготовительных работ;
Монтажа элементов крепежа;
Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.
Проход через деревянную стену
При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.
В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!
Нюансы монтажа места прохода печной трубы через деревянную стену

После этого на наружной стороне дома производят монтаж элементов, которые будут удерживать трубу дымохода в едином положении. В комплекте обычно присутствуют дюбеля необходимого диаметра, с помощью которых можно выполнить эту задачу.
Собственно дымоход собирается из нескольких отдельных частей, по аналогии с конструктором. Современные модели имеют удобные механизмы для крепежа, которые позволяют выполнить данный этап в течении считанных минут.

Примеры готового монтажа на фото:

Пример 1

Пример 2

Пример 3

к содержанию ↑

Финальные работы и проверка системы

После завершения всех этапов работ следует тщательно протестировать дымоход, дабы убедиться в правильности выполненных манипуляций. Перед тестовым разведением огня следует поместить в топку руку и убедиться, что присутствует тяга воздуха. Для того, чтобы повысить чувствительность кожи, можно предварительно смочить их в воде.

Если вы ощущаете дуновение воздуха, то можно развести пламя. При правильно смонтированном дымоходе в помещении будут отсутствовать клубы дыма и неприятный запах. Современные системы отведения дыма и гари спроектированы таким образом, чтобы нивелировать незначительные ошибки при монтаже, поэтому вероятнее всего система будет работать должным образом.

к содержанию ↑

Преимущества и недостатки

Основные преимущества данного способа:

меньший объем строительных работ,
меньшее количество требуемых строительных материалов,
отсутствие необходимости деформировать несколько стен и поверхностей дома.

Несмотря на большое число положительных сторон такого макета, стоит помнить и о большом числе недостатков:

Одним из основных является наличие некоторого числа изгибов, которые существенно замедляют скорость потока воздуха, что негативно сказывается на тяге в печи. Отсутствие тяги может обернуться снижением интенсивности горения, образованием массы золы и неполное прогорание топлива.
В результате длительной эксплуатации печи на трубе появляется осадок, который необходимо очищать. Если установлена труба без изгибов, то процесс упрощается – доступны не только химические методы, но и механические, которые заключаются в использовании утяжеленной гири. Печь с дымоходом через стену не может быть очищена таким способом. При длительном отсутствии ухода может и вовсе потребоваться демонтаж системы для замены дымохода.

Необходимо заранее взвесить все «за и против», чтобы определиться с тем, какой вариант подходит вам больше всего.

к содержанию ↑

Вывод

Нет ничего сложного и проблематичного в том, чтобы собственноручно вывести трубу от печи через стену. Понимание принципа работы дымохода и тщательное следование инструкциям поможет Вам сделать все работы должным образом. Будьте уверенны, что полученный результат Вас не разочарует!

Монтаж дымохода в деревянном доме: устройство, установка

Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.

Уютный камин в уютном доме требует серьёзного дымохода.

Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.

Технические предпосылки к выбору

Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.

Таблица 1.

Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.

Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.

СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.

Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
Серьёзный вес требует фундамента.
Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.
Возвышение дымохода над кровлей.

Керамические дымоходы

В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):

Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
Из-за существенного веса дымоходной системы требуется монтаж фундамента.

Схема керамического дымохода.

Металлические дымоходы

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

Удобство и быстрый монтаж.
Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

от 0,5 мм для газовых, солярочных и пеллетных котлов;
от 0,8 до 1,0 мм для печей, банных печей и каминов;
от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
Эта разделка называется чердачной или межэтажной.
Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
Проводим через круглое отверстие дымоход.
Заполняем пространство базальтовой ватой

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Разделка заводская.

Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

Крышная разделка.

Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Проход через кровлю.

Проход через стену

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

Дымоход внешний.

С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

Важно! В случае дровяных и угольных котлов, дровяных печей и каминов на дымоход сверху обязательно устанавливаем искрогасители. Особенно важно в банях, печки в которых мы любим раскочегарить от всей души!

Монтаж дымохода в деревянном доме: тонкости процесса

Монтируем дымоход в деревянном доме. Кирпичные трубы. Проход через перекрытие и стену. Коаксиальный дымоход

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич

При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор

Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

примыкание дымохода к деревянной стене

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

проход дымохода через крышу

высота трубы над кровлей

Защита потолка и стен в виде обшивки

Помимо обработки элементов деревянных конструкций антипиренами и мастиками, защитить их от раскаленных частей металлических печей можно посредством обивки огнеупорными материалами. При подготовке к этой процедуре следует учесть, что подшивка потолка в области вывода на крышу выполняется только негорючими материалами, не портящими интерьер помещения.

Оптимальный вариант обшивки – плиты волокнистые гипсовые, обработанные огнеупорной шпаклевкой. Для защиты стен может использоваться базальтовый картон, поверху обшитый стальными листами. Чаще всего применяются специальные декоративные экраны, изготовленные из нержавейки. Они не только хорошо защищают поверхности от горения, но и выглядят достаточно эстетично.

Еще один вариант предохранения стен от раскаленных печных частей предполагает обкладывание их кирпичом, поставленным на ребро.

Требования к дымоходу

Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:

Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.

Схема внешнего и внутреннего дымохода

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
Простая установка настенного котла в деревянном доме.
Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

значительная масса агрегата, ведь для его изготовления применяется чугун;
человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
невысокий КПД, максимум 80%;
большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

Особенности эксплуатации кирпичных дымоходов

После того как возведение дымохода завершено и труба успешно введена в эксплуатацию, желательно ознакомиться с особенностями пользования кирпичной печкой. Чтобы отопительный агрегат служил долго и без аварий, необходимо соблюдать простые, но важные правила.

Главный враг кирпича — резкие перепады температуры. Топить лучше чаще, но непродолжительными периодами времени. За одну топку не рекомендуется делать более 2 закладок топлива. Особенно это касается угля, температура горения которого превышает 1000 градусов.
Своевременная очистка трубы от сажи неограниченно продлевает срок службы дымоходного канала.
При возникновении трещин на корпусе печи и дымохода в частности следует немедленно принять меры по их устранению. Запущенные трещины имеют тенденцию быстро прогрессировать и представляют угрозу не только для целостности кирпичной кладки, но и для здоровья людей. Сквозь небольшие щели в жилое помещение проникает угарный газ, который не имеет цвета и запаха, но является ядовитым для всего живого.
Малейшие неполадки в дверцах топки или поддувала (зольной камеры) сначала существенно снижают теплоотдачу печи, а затем приводят к лавинообразному накоплению сажи на дымоходных каналах. Обнаружив неплотно закрывающуюся дверцу, вьюшку или задвижку, следует незамедлительно их отремонтировать или заменить.
Минимум один раз в год необходимо проводить профилактику печи. Лучше всего это делать в конце лета, перед началом отопительного сезона. К ежедневной профилактической процедуре относится открывание дверцы поддувала на 15–20 мин. Это простое действие позволит кратковременно создать максимальную тягу, которая вытянет осевшую на стенках сажу во внешнюю среду.
Использование сырых дров неблагоприятно сказывается на чистоте дымных каналов, особенно в зимнее время. Более рационально использовать топливные брикеты, влажность которых значительно ниже. Дрова следует заготавливать загодя — сушка древесины естественным способом — процесс длительный (от года до двух).

Последовательность монтажа

Установка внутреннего дымохода начинается с составления схемы и расчета необходимого количества сегментов трубы. Чтобы выполнить сборку правильно, устройство выполняют в следующем порядке:

Схема вывода дымохода через крышу из профнастила

Поверхность стен и пола за отопительным прибором и дымоходом защищают от жара огнестойким материалом, к примеру, асбестовыми листами.
Первый сегмент трубы соединяют с патрубком теплогенерирующего прибора или печи. Если в месте соединения имеются зазоры, используют переходник или уплотнитель. Чтобы герметизировать стык, применяют огнестойкий герметик и металлический хомут.
Каждый последующий сегмент одноконтурной трубы надевают на нижерасположенный, чтобы не затруднять прохождение дыма. Соединение сэндвич-труб выполняют иначе – элементы, внутреннего контура вставляют в нижележащий модуль, в внешнего наоборот.
Рекомендуют соблюдать нахлест между трубами, равный четверти радиуса. Чтобы удобнее было обрабатывать герметиком и стягивать хомутами стыки, не стоит размещать их в местах прохода межэтажных перекрытий и крыши.
Если требуется развернуть трубу, модули соединяют с помощью поворотного колена с углом 45 или 90 градусов.
Чтобы провести дымоход через перекрытие и крышу, нужно изготовить в них отверстие и вмонтировать проходной короб или патрубок, в который засыпают огнеупорный утеплитель.
После вывода трубы на крышу, ее защищают эластичным уплотнителем в виде воронки, который надежно защищает от проникновения воды.
Трубу достраивают до рассчитанной высоты и сверху надевают защитный зонтик, предотвращающий попадание в дымоход мусора, веток и птиц.
Место вывода трубы отделывают декоративным фартуком, подходящим по цвету к кровельному материалу.

После окончания монтажа необходимо запустить отопительную систем, проверить тягу и герметичность соединений – даже небольшая небольшое задымление свидетельствует о серьезных проблемах, решение которых откладывать небезопасно.

Установка дымохода в доме – ответственное мероприятие, от качества выполнения которого зависит комфорт и безопасность эксплуатации отопительной системы, поэтому соблюдайте рекомендации производителей, технологию монтажных работ.

Дымоходы из керамики для деревянных зданий

дымоход из керамики

Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Утепление дымохода

Наружное утепление дымохода предназначено для устранения главного врага трубы — конденсата, который образуется в холодное время года как следствие конденсации водяных паров на внутренних стенках. Особенно большое количество влаги содержится в дровах — до 25% в сухих и до 60 в свежеспиленных. Уголь не содержит паров, но так как в процессе горения используется воздух из жилого помещения, то влажность его может достигать 8–10%. Проходя по холодной трубе с небольшой скоростью, пар осаждается в виде капель на внутренних стенках и, смешиваясь с сажей, превращается в химически активную кислоту.

Утепление трубы дымохода позволяет избежать образования конденсата на её внутренних стенках

Применяют три основных способа утепления:

Оштукатуривание. Самый простой и доступный способ, не требующий специальных навыков. Заключается в том, что на дымоход наносится несколько слоёв шлаково-известкового раствора, который при застывании образует прочную защитную «шубу». Чтобы усилить сцепление штукатурки с кладкой, используют металлическую сетку, закрепляя её к трубе анкерными гвоздями. После нанесения 3–4 слоёв (с промежутками на высыхание) утеплённую поверхность покрывают белилами или известью. Как показала практика, такая защита способна уменьшить теплоотдачу трубы на 20–25%. Этот способ отличается быстротой и не требует больших финансовых затрат.
Утепление с помощью деревянных досок. Потребуются доски толщиной 30–40 мм. Вокруг всего дымохода (начиная от выдры и до оголовка) монтируется деревянный каркас и полностью обшивается доской. Сверху древесину защищают шифером. Расстояние между кирпичной кладкой и досками (5–7 см) заполняется любым негорючим утеплителем — землёй, песком или минеральной ватой. Во избежание просыпания утеплителя, щели между досками закрываются полиэтиленовой плёнкой или зашпаклёвываются герметиком. Этот способ эффективен в регионах степной зоны, где часто дуют суховеи, а затяжные дожди бывают редко.
Третий способ требует определённых расходов. Заключается он в том, что стенки трубы утепляются минеральной ватой, которая устойчива к воздействию солнечного излучения. Лучшим вариантом считается базальтовая вата, отличающаяся очень низкой теплопроводностью. На дымоход наносится слой клеящего состава, к которому крепятся базальтовые плиты. Для хорошего схватывания весь массив утеплителя фиксируют сантехническим скотчем, и накрывают полипропиленовой армированной плёнкой. После полного высыхания клея вату покрывают зернистой фасадной краской, используя малярную сетку. Другой вариант — сайдинг или облицовка профилированным металлическим листом. Такая изоляция трубы позволяет сохранить до 50% тепла внутри дымоходного канала. И, как следствие, обеспечить отсутствие конденсата на внутренних стенках.

Виды дымоходов и их особенности

Дымоходы в доме, особенном деревянном, или в бане должны быть выполнены из различных огнеупорных материалов. Кирпичные дымоходы обладают устойчивостью к высоким температурам, прочностью и эстетикой, но при этом пористая и неоднородная структура кирпича способствует накоплению влаги, осаждению продуктов горения — сажи и копоти. В результате просвет печной трубы зарастает, ухудшается тяга, и эксплуатация печи становится небезопасной. Особенно нежелательно использовать кирпичные дымоходы в системах отведения дыма от твердотопливных, в том числе пеллетных, котлов с закрытой камерой сгорания.

Трубы из черного металла не рекомендуется использовать в деревянных домах и банях, а также при установке газового или твердотопливного котла: они сильно нагреваются и быстро прогорают, что может привести к пожару. Иногда дымоходы из такой трубы монтируют в кирпичных гаражах и других подсобных помещениях, но и там они неэффективны, так как подвержены коррозии и образованию конденсата.

Наиболее удачное решение — утепленные сэндвич-дымоходы из нержавеющей стали и керамики. Круглое сечение труб способствует прохождению дыма и обеспечивает хорошую тягу. На гладкой внутренней поверхности меньше оседает сажа. За счет утепления исключается образование конденсата. Благодаря модульной системе их монтаж легко сделать своими руками. Конструктивно сэндвич-дымоходы из нержавейки и керамики несколько отличаются.

Керамический сэндвич-дымоход представляет собой систему из модулей, каждый из которых состоит из внутреннего керамического элемента трубы и полого пеноблока. Для теплоизоляции они разделены слоем базальтового утеплителя. Поставляются модули в разобранном виде, сборка производится на месте на специальный клей и герметик. Для установки керамического дымохода обязателен фундамент из-за их значительного веса.

Сэндвич-дымоходы из нержавеющей стали продаются в виде готовых модулей. Они представляют собой две трубы разного диаметра, вложенные одна в другую, и разделенные слоем утеплителя. Внутренняя труба — из нержавеющей стали, внешняя может быть как из нержавейки, так и из оцинкованной жести. Собираются они значительно быстрее керамических. Кроме того, благодаря небольшому весу, для дымохода из нержавейки не нужен фундамент.

По огнестойкости керамические дымоходы превосходят все остальные, они длительно выдерживают температуру до 1200 градусов Цельсия, некоторые модели снабжены системами вентиляции. Срок службы таких дымоходов не менее 50 лет. Но цена керамических дымоходов высока, поэтому их установка целесообразна только в жилых домах, коттеджах и других капитальных строениях.

Кирпичный дымоход

Напомним вам, что:

Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
Серьёзный вес требует фундамента.
Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Междуэтажное перекрытие

Примыкание к деревянной стене.

Стена

Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

В заключение – как повысить КПД печи

Дымоход, сделанный с умом, позволяет повысить эффективность любой буржуйки. Существует несколько способов отнять тепло раскаленных продуктов горения и уменьшить нагрев трубы:

самый простой – организовать обдув открытого участка одностенной трубы вентилятором;
превратить горизонтальный участок газохода в наклонный и проложить его вдоль всего помещения;
сварить воздушный теплообменник, подключить к нему турбину и установить на дымоход;
изготовить водонагреватель самоварного типа и смонтировать радиаторное отопление.

Последний способ позволяет решить основную проблему подобных печей – устроить обогрев соседнего помещения

Здесь важно обеспечить постоянное движение воды через теплообменник с помощью циркуляционного насоса, иначе теплоноситель может закипеть.

Как вывести дымоход через стену в бане, в деревянном доме

Размещение дымохода снаружи имеет следующие преимущества: экономия пространства внутри здания, легкость монтажа. Помимо достоинств у наружного дымохода есть и недостатки: обязательно использование утеплителя, происходит преимущественно обогрев улицы, а не помещения. Проход дымохода через стену должен быть выполнен по особым правилам (Установка дымохода в Московской области).

Что нужно знать, чтобы правильно установить дымоход через стену? Есть несколько основных моментов, которые должны быть учтены при его обустройстве.

Первое – там, где будет проходить канал не могут находиться коммуникации.
Второе – места, в которых выполнен проход дымохода через стену закрывают защитным кожухом, но лучше заштукарить, предварительно заполнив пространство теплоизоляционным материалом.
Третье – крепления дымохода устанавливаются с промежутком в 60 мм.
Четвертое –для такой конструкции обычно применяются двухконтурные системы, так как они лучше защищены от механических воздействий с обязательной установкой задвижки, позволяющей регулировать тягу.

Изучив перечисленные выше правила вы сможете смонтировать сэндвич дымоходы проходящие через стену в соответствии с установленными нормативами. Это будет конструкция, идеально справляющаяся со своими функциями, а значит способная сделать эксплуатацию оборудования эффективной и безопасной для окружающих.

Правила монтажа наружных труб дымохода

1. Диаметр дымоходной трубы необходимо выбирать по мощности отопительного котла.
2. Очень важно правильно определить высоту будущего дымохода, иначе неминуемо в дальнейшем возникнут проблемы с тягой.
3. Дымоход к отопительному прибору подключается при помощи колена, трубы либо тройника.
4. По длине горизонтальный участок дымохода не должен превышать одного метра.
5. Наружный дымоход всегда изготавливается из трубы, сделанной из нержавеющей или же эмалированной стали.

Необходимые для монтажа инструменты и материалы:
— дрель и набор различных сверл,
— алюминиевая лента,
— болгарка,
— заклепочник,
— хомуты и уголки;
— вольфрамовый электрод;
— термостойкий герметик;
— дюбели.
— кронштейны.

Элементы дымохода:

— отопительное оборудование;
— отводы;
— заслонки;
— смотровые окна;
— подставка под тройник;
— теплоизолированные тройники, сделанные из нержавеющей стали.

Особенности установки внутренней конструкции дымохода

Отличием горизонтальных дымоходов является их наиболее эффективное прогревание. Объяснить это достаточно легко. Нагретые продукты сгорания поднимаются вверх, а так как горизонтальная конструкция имеет большую площадь, то прогрев улучшается. Но в случае, если выполняется установка дымохода через стену не допускаются острые углы в конструкции, так как они могут приводить к завихрениям.

Важна для горизонтальной конструкции и толщина швов. При наличии даже небольшой разницы изменяется внутреннее сечение. Ну и конечно же недопустим засор трубы сажей, иначе ухудшится тяга.

Этапы монтажа дымохода

Как через стену установить дымоход? Монтаж начинается от отопительного прибора с соединения трубы и котла, а далее переходят непосредственно к установке конструкции. Как через стену вывести дымоход? Для этого производят подготовку места его прохождения выполнив сначала разметку, а затем проделав отверстие для проходного патрубка.
Следующий этап – монтаж патрубка. Он крепится в выполненном в соответствии с его размерами проеме с обязательной изоляцией их фольгированной минеральной ваты.
А далее идет процесс соединения дымовой трубы с отопительным аппаратом. Берется 3-х секционное колено, производится его стыковка с тройником при помощи переходного элемента.
Как через стену сделать дымоход если нужно изменить его направление? В данном случае используют тройник с очистным стаканом, который легко демонтировать для последующей очистки. Он фиксируется кронштейном.
Затем газовыводящая труба фиксируется на поверхности стены специальным креплением с промежутком между элементами не более 2 м.
Последним этапом становится вывод конструкции через свес кровли. При этом необходимо знать, что в месте вывода не допускается выполнять состыковки элементов трубы между собой. По окончании монтажных работ над дымоходом устанавливается защитный зонт, предохраняющий от попадания осадков внутрь конструкции.

Проход трубы дымоотвода через деревянную стену

При необходимости установки трубы через бревенчатую конструкцию здания потребуется обязательная ее изоляция негорючим материалом (асбестом или кирпичом).
Это делается согласно правилам пожарной безопасности и позволит эксплуатировать систему отвода газов долго с минимальными затратами на обслуживание и ремонты.
Оптимальный вариант –вертикальный монтаж дымохода через деревянную стену, предполагающий использование одной трубы без изгибов и поворотов. Для регулировки тяги в ней устанавливается шибер.

Крепление дымохода выполняется через одинаковые промежутки, не превышающие 1 м, а горловина накрывается защитным колпаком.
И помните, что монтаж системы удаления газов ответственная процедура, готовится к которой нужно основательно. Ведь от правильности его выполнения зависит функциональность и эффективность работы всей системы.

Выбор диаметра трубы дымохода. Советы профессионалов

Прежде, чем приобретать и устанавливать систему отвода продуктов горения необходимо определить мощность отопительного аппарата. От него зависит диаметр трубы.
Расчет высоты конструкции выполняют для получения хорошей тяги без которой эффективная работа оборудования невозможна. Дымоход проходящий через стену не может быть, как слишком коротким, так и длинным.

В первом случае в помещение будут попадать дым и копоть, а во втором быстро расходоваться топливо. При большой тяге работа оборудования становится неэффективной, потому что вместе с газами из помещения выводится и тепло.
Чтобы избежать таких ситуаций специалисты рекомендуют выполнять все работы с учетом существующих норм и правил. Подключать дымоход к котлу следует с использованием соответствующих ему элементов – колена, тройника или трубы.
А тем, кто устанавливает отопительное оборудование в уже построенном доме следует знать, что классический вариант монтажа сделать будет очень сложно. В таком случае наилучшим решением является вывод дымохода через стенуи установки трубы снаружи здания.

Такая конструкция требует обязательной изоляции, потому что при сильном нагревании температурные нагрузки будут приводит к разрушению стены.

И может быть выполнена двумя способами:
• Используя телескопический узел прохода дымохода через стену (трубы в диаметре превышающей основную, по краям которой установлены защитные пластины)
• В заполнении пространства между стеной и конструкцией минеральной ватой (используется только при прокладке утепленных труб)

Вывод

Дымоход в несущей стене – для готового дома самый простой и относительно недорогой вариант. Он избавит владельца от сложностей в проходе дымохода через кровлю и межэтажных перекрытий и позволит выполнить все работы в более короткие сроки.

Главное – правильно подобрать параметры конструкции и выполнить их соединение. Ведь при малейших допущенных в процессе монтажа ошибках работа всего отопительного оборудования может стать неэффективной, а порой и опасной.

Проход трубы дымохода через стену – видео инструкция

По материалам сайта megakotel.ru

проблем безопасности с дымоходами в старых домах

Старый дом – это старые кости, и для вас, как домовладельца, это означает целый список ремонтов. Ваш старый дом не означает, что он не был построен безупречно, это просто означает, что дом простоял достаточно долго, чтобы подвергнуться воздействию элементов естественного старения, особенно если прежние владельцы не поддерживали его регулярно.

Такие вещи, как влажность в сочетании с пренебрежением, могут быть причиной многих проблем, с которыми сталкиваются эти старые дома, и являются причиной того, как многие из ваших проектов по благоустройству дома попадают в ваш список дел.

Некоторые проекты очевидны, другие не очень. Одна особенность, которую новичок упускает из виду при переезде в старый дом, – это дымоход. Дымоходы, если вы не привыкли к одному, или о работающем камине можно забыть среди других проектов дома, соперничающих за ваше внимание, но безопасность вашего дома зависит от ухода за дымоходом и его игнорирования. факт может привести к серьезным опасностям.

«Старый» – относительный термин, но для американских домов он относится к домам, построенным более шестидесяти лет назад.Этого времени достаточно, чтобы пройти, когда эти распространенные проблемы с безопасностью дымоходов могут стать поводом для беспокойства. Время идет, и необходимость идти в ногу со временем, а в сфере домашнего улучшения это означает более совершенные технологии, которые расширяют наш образ жизни, устройства и комфорт в этом современном мире.

Вкладыши для дымохода Let’s Talk

Вы переезжаете в старый дом и понимаете, что, хотя дымоход – великолепный каменный подвиг, у него нет облицовки. Вы думаете, что это нормально, особенно если дымоход все время работал, но ошибаетесь.Дымоходная облицовка – это ключевой элемент дымохода, и без нее вы навлекаете опасность в свой дом.

Каждый раз, когда вы зажигаете камин и пользуетесь дымоходом, вы получаете тепло, прекрасный свет от огня, а также легковоспламеняющиеся побочные продукты, креозот и отложения сажи. Это цена, которую мы платим за то, чтобы приносить огонь в наши дома, и это не проблема для дымоходов, которые регулярно чистятся, проверяются и, конечно же, имеют дымоход.

При наличии креозота достаточно искры, чтобы зажечь его, что может вызвать опасный пожар в дымоходе.

Пожары в дымоходах – серьезная проблема безопасности для любых дымоходов, независимо от того, старый у вас дом или новый. Это может произойти, когда на внутренних стенках дымохода прилипло достаточно креозота, а затем он попадает в дымоход с высокой температурой.

Невозможно сказать, будет ли в вашем дымоходе медленно гореть дымоход, когда недостаточно воздуха или креозотового топлива, чтобы вызвать видимые внешние повреждения, или если в дымоходе вспыхнет пожар, охвативший дом пламенем из-за очень высоких температур. .

Отсутствие облицовки дымохода может привести к неограниченному возгоранию дымохода, но отсутствие облицовки еще больше обнажит любые зазоры в кладке дымохода, которые, если они находятся рядом с любыми горючими побочными продуктами, также могут привести к возгоранию конструкции дымохода.

Отсутствие лайнера также увеличивает вероятность воздействия окиси углерода и других токсичных паров. Эти газы смертельно опасны, и их трудно обнаружить, если у вас нет датчика угарного газа.

Кирпичи, кладка и износ

Один из аспектов жилищного строительства, который с течением времени явно оставался превосходным, – это кирпичное строительство.Кирпичи, которые производились и закладывались в 1600-1918 годах, были очень прочными и намного превосходили качество большинства кирпичей, которые мы используем сегодня. Но даже несмотря на их сопротивление внешним элементам, эти старые кирпичи выскользнут из-за порчи раствора, что приведет к наклону дымохода.

Кладка портится не из-за своего первоначального качества постройки, а из-за того простого факта, что основание дома строится посменно с течением времени. Мы ничего не можем сделать, как домовладельцы (или как люди), когда дело доходит до предотвращения естественного движения земли, но, к счастью, домостроители давно открыли, как строить дома, способные адаптироваться к изменчивой почве.

Строение дома может выдержать очень многое, и в конечном итоге, в сочетании с влажностью, внешними элементами и явным течением времени, конструкции разрушаются.

Угроза безопасности заключается в том, что дымоходы с этой проблемой в старом доме могут обрушиться, и лучше не рисковать, если вы можете этого избежать. К счастью, есть решение проблемы наклона и ухудшения качества дымохода, и это называется подтасовкой.

Tuckpointing вдохнет новую жизнь в структуру дымохода, вернет его первоначальную форму, укрепит ее и придаст ей привлекательный внешний вид.В то время как более продвинутые мастера, имеющие опыт работы в кладке, действительно могут взяться за проект смещения или перенаправления, гораздо лучше – и безопаснее – оставить это профессионалу.

Влага в дымоходе вызывает плесень

Даже большинство домовладельцев-новичков осознают опасность влаги. Это то, что вызывает пятна на стенах, пузырение краски или помятость обоев, деформацию полов, ослабление конструкции дома и появление плесени. Все эти проблемы возникают из-за повреждения водой и слишком долгого пребывания влаги.

Дымоход вашего старого дома не защищен от влаги. Если у вас нет крышки дымохода и крышки дымохода или они не в хорошем состоянии, вы приглашаете влагу внутрь через дымовую трубу. В темноте и сырости внутри дымохода плесень может образовываться, распространяться и расти по желанию.

Вы можете начать замечать плесень внизу дымохода в камине или вокруг него. Лучший способ справиться с плесенью – нанять профессионального трубочиста, чтобы он прочистил дымоход и осмотрел его.

Профессиональный трубочист может сообщить вам, что вам нужно сделать, чтобы предотвратить проблему плесени в будущем, например, отремонтировать корону дымохода или заменить колпачок, чтобы не допустить попадания влаги.

Предотвращение проблем с безопасностью посредством регулярных проверок

Есть причина, по которой у нас до сих пор есть профессиональные трубочисты, которые активно обслуживают и проверяют дымоходы в наши дни. Это потому, что даже несмотря на то, что технологии улучшили большую часть наших домашних компонентов и образа жизни, дымоходы по-прежнему требуют индивидуального подхода, чтобы поддерживать их в хорошем состоянии и в рабочем состоянии, в противном случае могут быстро возникнуть проблемы с безопасностью, а некоторые, такие как угарный газ и креозот, смертельно опасен.

Ежегодная проверка дымохода

Вы должны проходить ежегодный осмотр дымохода. Дымоходы имеют внутреннее устройство, которое не видно снаружи, и только профессиональный инспектор может проинформировать вас, если есть потенциальные проблемы внутри дымохода. В более старом доме с дымоходом без облицовки дымохода или с животными, которые берут в дымоход материал для гнезд, – это распространенные проблемы безопасности, которые трубочист сможет принять к сведению и решить.

После осмотра дымохода запишитесь на следующий, чтобы он не упал на второй план.Пренебрежение дымоходом – это скользкий путь, и, как владелец старого дома, вы знаете, что можно легко игнорировать уход за дымоходом, но трудно вернуться к регулярному уходу, как только время будет лучше.

Устранены проблемы безопасности дымохода

Когда дело доходит до ухода за дымоходом и его обслуживания, лучше всего нанять профессионалов. Нет никого лучше компании Vertical Chimney Care, чтобы осмотреть дымоход и полностью удалить мусор, сажу и креозот изнутри дымохода.Свяжитесь с нами сегодня, чтобы поговорить со специалистом!

Решено! Почему ваш камин может дымиться в доме

Фото: istockphoto.com

В: Я был встревожен, увидев дым в гостиной, когда я последний раз пользовался камином. Почему мой камин дымился и как я могу сделать так, чтобы это не повторилось?

A: Будь то первое или последнее возгорание в сезоне, вы никогда не должны замечать дым в своем доме после розжига огня. Когда ваш камин и дымоход вентилируются должным образом, побочные продукты пожара (например, дым, пар и несгоревшие дрова) выталкиваются в дымоход (пространство внутри дымохода) и выводятся из дома, в то время как наружный воздух втягивается дымоход, чтобы поддерживать огонь.Этот жизненно важный обмен воздуха известен как «тяга» в дымоходе.

Камин, из которого поднимается дым, является классическим признаком слабой тяги, которая может привести к быстрому затуханию огня или «обратному потоку» побочных продуктов – их скоплению в топке или дымоходу и их выбросу в топку. в помещении в виде дыма и вредных паров, в том числе окиси углерода. Проблема с сквозняком может иметь множество причин; основные из них рассматриваются ниже с советами по обнаружению и решению каждого из них, чтобы вы могли легче дышать и наслаждаться своим камином в будущем.

СВЯЗАННЫЙ: 10 вещей, которые нельзя гореть в камине

Если разница температур в помещении и на улице слишком мала, разжигайте огонь, когда на улице холоднее.

Сила тяги в дымоходе зависит от разницы между температурой внутри и снаружи. Чем больше разница температур, тем сильнее тяга; чем меньше разница, тем слабее тяга.

Таким образом, когда на улице холодно, а внутри тепло, горячий воздух и побочные продукты пожара поднимаются вверх по дымоходу, встречая холодный воздух снаружи.Когда на улице так же тепло, как и в помещении, горячий воздух и побочные продукты пожара будут плавать в топке или попадать в комнату, а не подниматься вверх и выходить из дымохода. Точно так же правильная вытяжка не будет происходить, когда дымоход холодный, так как горячий воздух будет плавать в холодном дымоходе, а не подниматься к верху дымохода.

Если кажется, что ваш камин дымит только тогда, когда на улице тепло, то, скорее всего, виноват низкий перепад температур в помещении и на улице. Чтобы улучшить черчение, проверьте свой термостат и прогноз погоды и разжигайте огонь только тогда, когда разница между температурой в помещении и на улице составляет не менее 20 градусов.

Аналогичным образом, перед розжигом огня в дни с морозами или после того, как камин не работал в течение нескольких месяцев, зажгите свернутую газету и подержите ее в дымоходе рядом с заслонкой (прямо над топкой) на одну-две минуты. чтобы избежать холодного гриппа. Предварительный прогрев дымохода увеличит разницу температур между дымоходом и окружающей средой, улучшит тягу и уменьшит задымление в доме.

Фото: istockphoto.com

Если вода просачивается в дымоход, установите заглушку на дымоход.

Дождь или снег могут легко просочиться в открытый дымоход. Оказавшись там, вода снизит температуру воздуха в топке и препятствует его способности подниматься, ослабляя тягу, что потенциально может вызвать обратный поток.

Если кажется, что камин выпускает дым только во время или после дождя или снега, возможно, у вас проблема с просачиванием воды. Чтобы избежать влажного дымохода, попросите трубочиста, сертифицированного Американским институтом безопасности дымоходов (CSIA), установить заглушку дымохода (см. Пример на Amazon).

Это покрытие, установленное вокруг наружного отверстия дымохода, не пропускает воду (а также гнезда животных и мусор), чтобы усилить тягу в дымоходе и предотвратить задымление в помещении.

Если дымоход заблокирован, обратитесь к инспектору дымохода для его устранения.

Дымоход может быть заблокирован остатками листьев, гнездами животных или скоплением креозота – от темно-коричневого до черного налета, который образуется в дымоходе при затвердевании побочных продуктов пожара. Эти препятствия могут уменьшить или предотвратить выход дыма из топки на улицу через дымоход и привести к обратному потоку воздуха.

Более серьезно, когда температура в дымоходе достаточно высока, скопление креозота или мусор могут воспламенить дымоход, что может нанести серьезный структурный ущерб вашему дому.

Обнаружение скоплений темноты, когда вы царапаете пальцем стены дымохода, является верным признаком скопления креозота при наблюдении за гнездами или мусором, когда вы вставляете фонарик в дымоход, может указать вам на более крупное препятствие в дымоходе. Если вы заметили что-то одно, вызовите сертифицированного CSIA трубочиста, чтобы он осмотрел дымоход и, при необходимости, очистите его, чтобы удалить скопления креозота, гнезда и другой мусор, а также предотвратить обратную дымку.

Если в вашем доме отрицательное давление воздуха, установите вентиляционное отверстие для подачи наружного воздуха.

Для сильной тяги в дымоходе требуется нейтральное давление воздуха, то есть наружный воздух поступает в дом с той же скоростью, что и внутренний воздух выходит из него, так что давление воздуха в помещении и снаружи одинаково. Это позволяет побочным продуктам возгорания выходить из дымохода, когда в него входит наружный воздух.

Однако в доме с отрицательным давлением воздуха – обычно это новые энергосберегающие дома, которые хорошо изолированы от атмосферных осадков или герметика – больше воздуха входит в дом, чем выходит из него, поэтому давление наружного воздуха выше, чем в помещении.Более сильный приток воздуха с улицы выталкивает дым из дымохода, пока он не попадет в ваш дом.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

Чтобы определить, так ли это в вашем доме, в следующий раз, когда камин станет задымленным, откройте соседнее окно или дверь, пока камин работает. Если это снижает или устраняет задымление в помещении, вероятно, в вашем доме отрицательное давление воздуха.

Чтобы решить проблему отрицательного давления воздуха, подумайте о том, чтобы каменщик установил вентиляционное отверстие в задней части топки. Эта прямоугольная решетка подает воздух снаружи к огню, уравновешивая давление воздуха внутри помещения и снаружи и побуждая побочные продукты пожара выходить из дымохода.

Если у вашего дымохода или камина есть дефект конструкции, установите дымозащитный кожух.

Если за дымным камином нет ни одной из вышеперечисленных проблем, виновником может быть сам дымоход или камин.Правильная разработка требует, чтобы компоненты дымохода и камина были определенного размера. Примеры включают слишком маленький дымоход, слишком короткий дымоход или слишком высокую перемычку (горизонтальная опора над отверстием топки) – все это может привести к слабой сквозняке и дымному камину.

Несмотря на то, что изменение этих структурных компонентов часто является непомерно дорогостоящим, временным решением является установка дымозащитного кожуха перед камином (например, дымозащитного кожуха HY-C, доступного на Amazon).Эта планка в верхней части камина ограничивает попадание побочных продуктов огня в дом, сводя к минимуму воздействие дыма.

Фото: istockphoto.com

Следуйте передовым методам эксплуатации бездымного камина.

Тушите дымный камин в следующий раз, когда вы зажигаете, следуя этим советам по эксплуатации камина и уходу за дымоходом:

Используйте безопасное топливо, растопку и трут. В качестве топлива используйте только хорошо выдержанную твердую древесину или бревна, одобренные CSIA; засушенные веточки или ветки в качестве растопки; и рваные старые газеты или сосновые шишки как трут.При сжигании несвежих дров или картона может образовываться чрезмерное количество дыма, который ваш дымоход не сможет эффективно удалить.
Используйте метод нисходящего прожига. То есть положите в топку большие поленья вертикально, добавьте четыре-пять горизонтальных слоев растопки, сверху залейте трутом, а затем зажгите. Этот метод зажигания камина создает горячий, быстро горящий огонь, который сводит к минимуму дым и пар.
Расположите решетку в топке так, чтобы вокруг нее было хотя бы несколько дюймов со всех сторон. Камины, как правило, выделяют больше дыма, если колосниковая решетка расположена слишком близко к передней части топки.
Удалите золу из топки после использования. Когда топка полностью остынет, перелопатите оставшуюся золу в металлический контейнер. Зола в топке от последнего горения может стать причиной выделения большего количества дыма из камина.
Попросите специалиста по дымоходу, сертифицированного CSIA, ежегодно проверять ваш дымоход. Этот профессиональный уход поможет сохранить дымоход в чистоте, без каких-либо препятствий или повреждений конструкции.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений для вашего проекта дымохода или камина.

Что такое противопожарная система и ее значение – Олбани, штат Нью-Йорк,

Трудно заметить, но ваш дом постоянно перемещается и оседает. Из-за этого дымоход и вентиляционные трубы печи не подключены к вашему дому, даже если они проходят через пол и стены. Это позволяет вашему дому двигаться, в то время как дымоход остается на месте, и предотвращает соприкосновение вентиляции с вашим домом.Тем не менее, он также позволяет оставлять зазоры между комнатами и этажами в вашем доме. Возможно, вы не думаете, что небольшой зазор – это то, о чем следует слишком беспокоиться, но эти зазоры на самом деле могут представлять угрозу безопасности в случае пожара. Небольшие зазоры облегчают распространение огня из одной комнаты в другую. К счастью, есть меры, которые можно предпринять, чтобы закрыть эти пробелы и сделать свой дом более безопасным.

Что такое противопожарная система?

Вентиляционные трубы могут проходить через несколько этажей вашего дома. Когда они это делают, они должны быть обрамлены и иметь зазор не менее 2 дюймов от пола, а также от любой стены, через которую они проходят, хотя некоторые местные правила пожарной безопасности могут иметь большие требования к зазору.Этот зазор предотвращает контакт горючих материалов с горячими выпускными трубами. Кроме того, даже при относительно низких температурах 200-300 градусов древесина может подвергаться химическим изменениям, что делает ее более горючей. Однако зазор также позволяет пламени легче распространяться с одного этажа на другой в случае пожара в доме. Вот почему важно, чтобы в вашем доме были установлены противопожарные системы.

Противопожарный лист – это просто квадратный кусок листового металла с отверстием посередине.Ваш вентиляционный трубопровод проходит через отверстие, а листовой металл вокруг отверстия закрывает зазоры на потолке, полу или стене. Некоторые местные нормы и правила также требуют, чтобы огнезащитная пена распылялась в зоне расчистки и вокруг нее вместе с противопожарной защитой.

Как узнать, нужна ли мне противопожарная защита?

Практически все правила пожарной безопасности требуют противопожарных мер, однако в старых домах могут быть изношены или отсутствуют противопожарные средства. Лучший способ определить, установлены ли противопожарные заглушки и правильно ли они установлены, – обратиться к специалисту по дымоходу, сертифицированному Американским институтом безопасности дымоходов (CSIA), для проверки вашей дымоходной системы.В Northeastern Masonry and Chimney мы хорошо осведомлены и в курсе всех местных правил очистки и противопожарной защиты. Если вы не уверены, соответствует ли ваш дом нормам, назначьте встречу с одним из наших сертифицированных специалистов CSIA сегодня!

% PDF-1.6 % 79 0 объект > эндобдж xref 79 174 0000000016 00000 н. 0000004346 00000 п. 0000004483 00000 н. 0000004650 00000 н. 0000004775 00000 н. 0000004806 00000 н. 0000005087 00000 н. 0000005119 00000 п. 0000005953 00000 п. 0000006299 00000 н. 0000006646 00000 н. 0000006760 00000 н. 0000007336 00000 н. 0000007968 00000 п. 0000008217 00000 н. 0000008460 00000 н. 0000008537 00000 н. 0000009277 00000 н. 0000009961 00000 н. 0000010714 00000 п. 0000011403 00000 п. 0000012118 00000 п. 0000012595 00000 п. 0000012857 00000 п. 0000013529 00000 п. 0000014348 00000 п. 0000015047 00000 п. 0000015073 00000 п. 0000015145 00000 п. 0000015255 00000 п. 0000015349 00000 п. 0000015390 00000 н. 0000015493 00000 п. 0000015534 00000 п. 0000015660 00000 п. 0000015748 00000 п. 0000015884 00000 п. 0000016042 00000 п. 0000016149 00000 п. 0000016190 00000 п. 0000016327 00000 п. 0000016461 00000 п. 0000016563 00000 п. 0000016604 00000 п. 0000016708 00000 п. 0000016749 00000 п. 0000016867 00000 п. 0000016908 00000 н. 0000017013 00000 п. 0000017054 00000 п. 0000017104 00000 п. 0000017154 00000 п. 0000017204 00000 п. 0000017255 00000 п. 0000017296 00000 п. 0000017347 00000 п. 0000017388 00000 п. 0000017502 00000 п. 0000017543 00000 п. 0000017682 00000 п. 0000017723 00000 п. 0000017836 00000 п. 0000017877 00000 п. 0000017989 00000 п. 0000018030 00000 п. 0000018154 00000 п. 0000018195 00000 п. 0000018327 00000 п. 0000018368 00000 п. 0000018500 00000 п. 0000018541 00000 п. 0000018642 00000 п. 0000018683 00000 п. 0000018788 00000 п. 0000018829 00000 п. 0000018923 00000 п. 0000018964 00000 п. 0000019071 00000 п. 0000019112 00000 п. 0000019229 00000 п. 0000019270 00000 п. 0000019374 00000 п. 0000019415 00000 п. 0000019546 00000 п. 0000019587 00000 п. 0000019697 00000 п. 0000019738 00000 п. 0000019869 00000 п. 0000019910 00000 п. 0000020010 00000 п. 0000020051 00000 п. 0000020101 00000 п. 0000020152 00000 п. 0000020202 00000 н. 0000020252 00000 н. 0000020303 00000 п. 0000020353 00000 п. 0000020403 00000 п. 0000020453 00000 п. 0000020504 00000 п. 0000020555 00000 п. 0000020607 00000 п. 0000020658 00000 п. 0000020709 00000 п. 0000020760 00000 п. 0000020812 00000 п. 0000020863 00000 п. 0000020914 00000 п. 0000020966 00000 п. 0000021016 00000 п. 0000021057 00000 п. 0000021107 00000 п. 0000021148 00000 н. 0000021262 00000 н. 0000021303 00000 п. 0000021443 00000 п. 0000021484 00000 п. 0000021610 00000 п. 0000021651 00000 п. 0000021764 00000 п. 0000021805 00000 п. 0000021927 00000 н. 0000021968 00000 п. 0000022126 00000 п. 0000022167 00000 п. 0000022300 00000 п. 0000022341 00000 п. 0000022443 00000 п. 0000022484 00000 п. 0000022589 00000 п. 0000022630 00000 п. 0000022734 00000 п. 0000022775 00000 п. 0000022884 00000 п. 0000022925 00000 п. 0000023045 00000 п. 0000023086 00000 п. 0000023219 00000 п. 0000023260 00000 п. 0000023417 00000 п. 0000023458 00000 п. 0000023587 00000 п. 0000023628 00000 п. 0000023755 00000 п. 0000023796 00000 п. 0000023908 00000 п. 0000023949 00000 п. 0000024082 00000 п. 0000024123 00000 п. 0000024172 00000 п. 0000024223 00000 п. 0000024276 00000 п. 0000024327 00000 п. 0000024378 00000 п. 0000024427 00000 п. 0000024476 00000 п. 0000024525 00000 п. 0000024574 00000 п. 0000024626 00000 п. 0000024676 00000 п. 0000024726 00000 п. 0000024776 00000 п. 0000024826 00000 п. 0000024876 00000 п. 0000024926 00000 п. 0000024976 00000 п. 0000025026 00000 п. 0000025076 00000 п. 0000025117 00000 п. 0000025166 00000 п. 0000025219 00000 п. 0000025271 00000 п. 0000025312 00000 п. 0000003852 00000 н. трейлер ] >> startxref 0 %% EOF 252 0 объект > поток ?% q *.D: ZXYY

Пошаговое руководство по строительству бревенчатого дома

Фото: fotolia.com/lofik

Строительство бревенчатого дома – захватывающая перспектива. Это также может показаться сложной задачей. Но как только вы поймете последовательность событий, процесс станет гораздо менее пугающим, и им будет легче управлять. Используйте этот раздел в качестве карты по извилистой дороге, которая представляет собой строительство бревенчатых домов на заказ.

Подготовка к строительству

Подготовка к строительству бревенчатого дома может занять от нескольких месяцев до нескольких лет.Поиск идеального местоположения, выбор поставщика бревенчатого дома и плана этажа, оценка затрат, организация подрядчиков и обеспечение финансирования – все это сгруппировано в то, что профессиональные строители называют «подготовительными работами». Хотя тщательное планирование на этапе подготовки к строительству открывает путь к плавному строительству, настоящее волнение начинается в тот день, когда вы начинаете превращать свою мечту о бревенчатом доме в реальность.

Подготовка площадки

Хотя бревенчатые дома можно построить практически где угодно, большинство любителей бревенчатых домов предпочитают уединение в сельской местности.Таким образом, строительство часто начинается с базовой подготовки участка, включая расчистку земли, строительство подъездной дороги и установку колодцев и септических систем.

Скважина

В зависимости от глубины и грунтовых условий бурение скважины может занять от нескольких часов до нескольких дней. Фактически водопровод, соединяющий колодец с домом, будет проложен после того, как фундамент будет заложен.

Септическая система

Подобно тому, как многие бревенчатые дома полагаются на колодцы для воды, им также нужны септические системы для удаления отходов.Септические системы обычно состоят из резервуара и плитки или перфорированной трубы для отвода сточных вод из резервуара в септическое поле, состоящее из ряда траншей или ям. Там вода просачивается обратно в землю, фильтруется частицами почвы и очищается микроорганизмами. Поскольку геология и почвенные условия важны для эффективности септической системы и чистоты воды, возвращающейся в почву, они часто тщательно контролируются местными департаментами здравоохранения. В большинстве регионов санитарные правила требуют, чтобы лицензированные субподрядчики устанавливали септические системы.

Хотя септическая система сама по себе не может быть установлена до тех пор, пока не начнется процесс, расположение резервуара и поля следует пометить до начала строительства.

Коммунальные услуги и необходимые объекты

Всегда полезно иметь доступ к электроснабжению после начала строительства. Вынуждая вашего строителя использовать генератор для выработки электроэнергии, строительство замедляется и обычно обходится дороже. Во многих районах коммунальное предприятие имеет телефонные линии наряду с линиями электропередач, что дает возможность организовать телефонное обслуживание.Электрические переводники могут обеспечить временную обслуживающую головку с автоматическим выключателем и телефонной розеткой. Как только дом высохнет, сервисная панель будет перемещена на свое окончательное место. Также пора привезти переносной туалет для бригады и подготовить временное хранилище для строительных материалов и инструментов.

Разрыв

Раскопки

После того, как строительная площадка подготовлена, строитель закладывает фундамент и отмечает место раскопок. Эти маркеры направляют экскаватор, который выкапывает черновую яму, в которой будет держаться фундамент.Если дом будет опираться на бетонную плиту или пространство для подполья, земляные работы могут быть не чем иным, как траншеей, вырытой экскаватором для опор.

Стойки

Фундаменты – это прочная основа из бетона или камня, которая поддерживает фундамент и, в конечном итоге, весь дом. Правила (и здравый смысл) требуют, чтобы опоры опирались на твердую почву. Основание фундамента должно быть ниже линии промерзания, которая зависит от региона. Местные строительные нормы и правила указывают эту глубину, чтобы на опоры не влияло расширение и сжатие в результате замерзания и оттаивания почвы.

Фундамент

Фундаменты бревенчатых домов различаются не меньше, чем сами дома. Самыми популярными фундаментами являются заливной бетон и каменные блоки, хотя некоторые строители домов рекомендуют в качестве альтернативы сборные бетонные панели и изолированные бетонные формы (ICF).

На основе бетонного фундамента подрядчик возводит опалубку, в которую заливается бетон. Когда бетон высохнет, формы снимают. Обычно весь процесс занимает от трех до пяти дней. С ICF формы остаются на месте после затвердевания бетона и действуют как дополнительная изоляция для фундамента.Стены из блоков требуют услуг каменщика, который укладывает несколько рядов блоков в течение нескольких дней или недель. Перед началом строительства раствор должен полностью высохнуть.

Вопреки распространенному мнению, немногим бревенчатым домам требуется «сверхпрочный» или специальный фундамент для поддержки их нагрузки

Дренаж и гидроизоляция

Хороший дренаж – залог сухого подвала. Большинство строительных норм и правил требуют укладывать дренажную плитку или перфорированную трубу вокруг фундамента или основания фундаментной стены.Если топография строительной площадки не позволяет этой трубе стекать по поверхности вдали от дома, трубу направляют в поддон отстойника на цокольном этаже, где автоматический отстойник откачивает воду из дома. Стены фундамента защищены водонепроницаемым покрытием, а иногда и слоем жесткой изоляции.

Сантехника Фундамент

Если водопровод для дома не будет выходить выше фундамента, сантехник обычно появляется во время строительства фундамента.Перед заливкой фундамента сантехник может поместить кусок трубы или «гильзу» в траншею для фундамента, где будут пересекаться трубы для воды и септика. Это избавляет от необходимости прокладывать туннели под опорами или впоследствии пробивать стены. После заливки стен фундамента, но до плиты, сантехник устанавливает водосточные трубы или водопроводы, которые будут проходить под ней.

Камины и дымоходы

Если в планах предусматривается каменный или каменный камин, подрядчик по строительству фундамента обычно выкапывает и заливает фундамент и опорные стены для дымохода в рамках строительства фундамента.Каменщики построят камин и дымоход по мере завершения строительства бревенчатой оболочки. Если в доме есть камин с «нулевым просветом» – металлический блок, вставленный в каркасный дымоход – дополнительных опор или опорных стен не требуется.

Засыпка

После завершения строительства фундамента и установки дренажных и гидроизоляционных мероприятий экскаватор возвращается к засыпке и черновому уклону, засыпая грунт снаружи фундамента до уровня, немного превышающего конечную поверхность (для обеспечения возможности оседания) и выравнивая поверхность таким образом, чтобы вода стекает подальше от фундамента.Строители часто добавляют дополнительные распорки к фундаментным стенам или ждут, чтобы засыпка была завершена, пока черновой пол не будет готов.

Черный пол

Черновой пол бревенчатого дома обычно ничем не отличается от обычного дома. Балки перекрытия укладываются на систему балок и опорных стоек. Поверх балок крепится профнастил из фанеры или плиты с ориентированной стружкой (OSB). Фермы перекрытий представляют собой альтернативу балкам и позволяют использовать большие пролеты, уменьшая количество необходимых опорных стоек.

Установка бревенчатой оболочки

Доставка

День доставки знаменует собой высшую точку для новых владельцев деревянных домов.Когда 18-колесные автомобили с бревнами, балками и другими материалами извиваются по подъездной дороге, это означает, что чья-то мечта наконец-то сбывается.

Тщательное планирование дня доставки гарантирует, что настроение не испортится. Хорошие строители заранее подтверждают, что грузовики могут перемещаться по подъездной дороге. Крутые склоны – меньшая проблема, чем крутые повороты. Невозможность развернуть 80-футовую установку на строительной площадке может означать внесение изменений в ваши планы разгрузки в последнюю минуту. Чем меньше сюрпризов у вас будет в день доставки, тем лучше.

Разумно иметь зону складского хранения, куда будут отправляться материалы, снятые с грузовиков. Как правило, бревна и материалы, использованные ранее при строительстве, следует размещать ближе к фундаменту, предпочтительно на высокой стороне наклонных участков. Перетягивание бревен и пиломатериалов в гору не только раздражает рабочих, но и отнимает драгоценное время от строительства. Если строительная бригада или плотники разгрузят грузовики, это поможет обеспечить эффективное хранение материалов, а рабочие смогут заранее знать, где их искать.

Бревенчатые стены

Бревенчатые работы начинаются с выкладывания первого ряда бревен на черновой пол. Строители часто пользуются этой возможностью, чтобы отметить расположение электрических розеток, выключателей, окон, дверей и перегородок. Это начало превращения бумажных планов в реальность, и иногда могут потребоваться незначительные корректировки на месте.

Фактическая работа журнала зависит от типа используемой системы. Фрезерованные, предварительно распиленные бревна обычно укладываются и закрепляются сегментами, перемещаясь по дому, так что высота стен остается равной высоте стен.Особенно важно следить за тем, чтобы бревенчатые стены оставались отвесными (вертикальными), а углы оставались квадратными. Хорошие строители часто проверяют отвес с помощью уровня или отвеса. Сравнение расстояний между диагонально противоположными углами быстро выявляет, когда углы выходят из квадрата.

Бревенчатые дома, построенные из больших бревен, такие как дома ручной работы, часто требуют использования крана для подъема тяжелых грузов. Если большая часть подготовки бревна уже была произведена на заводе производителя или во дворе мастера, то большие, предварительно подогнанные, полноразмерные системы стен из бревна могут быть возведены быстро, иногда всего за несколько дней.

Независимо от того, фрезерован ли дом или собран вручную, для многих систем требуются методы строительства, учитывающие осадки, возникающие в результате усадки бревен. Оставшееся пространство в верхней части оконных и дверных проемов позволяет агрегатам свободно работать при оседании бревенчатых стен. Столбы, размещенные на регулируемых домкратах, которые можно опускать в соответствии с любым изменением высоты бревенчатых стен, могут поддерживать системы второго этажа и крыши. Межкомнатные перегородки можно оформить таким образом, чтобы в них было место, в котором также можно было бы разместить бревна.

Хотя мысль об изменении высоты стен вызывает беспокойство у некоторых людей, оседание является нормальной частью горизонтальной бревенчатой системы и не представляет проблем, если используются надлежащие методы строительства.

Изолированные бревенчатые системы.

Не все бревенчатые стены сделаны из цельного бревна. Некоторые компании, предлагающие бревенчатые дома, предлагают альтернативу деревянным домам. В этих бревенчатых домах используются полубревна, накладываемые поверх обычного каркаса. Хотя они выглядят как цельный бревенчатый дом изнутри или снаружи (если домовладелец не решит использовать другой тип настенного покрытия в некоторых областях), сердцевина стены похожа на дом с традиционным каркасом. В домах из утепленных бревен строители могут отложить укладку полубревен, пока не будет установлена крыша.

Системы второго этажа

После возведения бревенчатых стен бригада переходит либо на крышу (на одноэтажных домах), либо на систему второго этажа. Второй этаж может быть оформлен традиционным способом с использованием габаритных деревянных балок и фанерного настила, или он может состоять из открытых квадратных или круглых балок, покрытых настилом толщиной 2 дюйма. После установки открытых балок плотники часто используют обшивку крыши в качестве временного второго этажа, пока они обрамляют крышу, передавая обшивку на крышу после завершения каркаса.Затем под кровлю можно установить настил второго этажа.

Кровельные системы

В бревенчатых домах используются самые разные кровельные системы. Самые простые – это условно-каркасные крыши, как и в других типах домов.

Обрамление обычной кровли начинается с установки конькового бруса и стропил. Плотники покрывают стропила фанерой или OSB обшивкой и тентом. Затем кровельщики наносят окончательное кровельное покрытие – черепицу, металл, древесину или черепицу. Позже утеплитель заполнит промежутки между стропилами.В местах под собором перекрытия крепят к стропильному днищу. Для участков с плоским потолком добавляются потолочные балки. После установки потолочных покрытий над балками потолка добавляется изоляция.

Многие покупатели бревенчатых домов выбирают самобытный вид потолков с открытыми балками, для чего требуются разные методы строительства.

Бревенчатая или тяжелая деревянная кровельная система начинается с установки бревенчатых стропил или прогонов. (Стропила идут от вершины бревенчатой стены к коньку, а прогоны идут параллельно бревенчатой стене.) Деревянный настил закреплен поверх больших бревен и пароизоляция прикреплена к настилу. Жесткая изоляция, помещенная поверх пароизоляции, покрывается обшивкой, затем тентом и окончательным покрытием крыши.

Внутренний каркас

Обрамление межкомнатной перегородки в бревенчатом доме аналогично любому другому типу жилища. Некоторые строители прикрепляют каркас перегородок к бревнам с помощью «скользящих» соединений – гвоздей или шурупов, вбиваемых в бревна через прорези в каркасе. Прорези препятствуют тому, чтобы крепежные детали мешали оседанию бревна.

В некоторых системах внутренние перегородки имеют пространство под потолком. Это также предотвратит вмешательство кадрирования в корректировку расчетов. Посадочное пространство будет скрыто за обшивкой после установки внутренних покрытий стен.

Поскольку ванны и душевые кабины не проходят через отверстия в каркасе, строитель или сантехник следят за тем, чтобы эти блоки были под рукой, когда начинается установка каркаса. Плотники закрепляют их в окончательном положении, когда они завершают обрамление.

Уплотнение снаружи

Во избежание атмосферных воздействий и возможного ухудшения состояния открытую древесину в бревнах и обрезках следует защищать средством для защиты древесины. Консерванты, специально разработанные для бревенчатых домов, легко доступны и обеспечивают длительную защиту. Для достижения наилучших результатов консервант должен содержать пигмент, блокирующий ультрафиолетовые лучи солнца. Прозрачные консерванты не обеспечивают защиты от ультрафиолета, что может привести к преждевременному старению древесины.

Консервант легче всего наносить перед установкой окон и дверей. Отверстия можно закрыть пластиком, чтобы химикаты не попали внутрь и не испачкали стены. Если система нуждается в уплотнении, это может быть нанесено перед консервантом, чтобы обеспечить хорошее сцепление с деревом. После консерванта часто наносят растрескивание, чтобы сохранить чистоту контрастного цвета.

Двери и окна

После того, как крыша покрыта для защиты внутренней части, а внешняя сторона герметизирована, плотники устанавливают двери и окна, чтобы обеспечить полную защиту от непогоды.Часто домовладельцы экономят время и деньги за счет предварительной отделки дверных и оконных блоков, пока строится бревенчатый каркас.

Механические системы

Водопровод, отопление и охлаждение вместе называются механическими системами. Их обычно устанавливают субподрядчики, которые могут иметь индивидуальную лицензию для своей конкретной торговли. Механические работы делятся на две части: «черновая обработка», которая проводится до того, как обрамление стены скрывается за покрытиями, и «отделка», которая проводится ближе к концу строительства.

Сантехника

Сантехник обычно приезжает первым, потому что расположение труб наиболее ограничено. Сантехник устанавливает все трубы, которые будут скрыты в стенах, и подключает ванны и душевые кабины, которые были размещены во время каркаса. Также он может в этот момент подключить к дому колодец и септик и поставить резервуар. После того, как все трубопроводы будут завершены, сантехник нагнетает в трубы воздух, чтобы проверить герметичность. Наконец, он призывает к грубой проверке работы.

Отопление, вентиляция и кондиционирование воздуха (HVAC)

Чтобы уменьшить возможные конфликты между размещением труб и воздуховодов, хорошие строители обычно удостоверяются, что подрядчик по ОВКВ и сантехник знают потребности друг друга до того, как начнутся грубые работы. Пока сантехник занят, субподрядчик ОВК может измерять воздуховоды. Воздуховоды часто изготавливаются в мастерской субподрядчика, а затем доставляются на строительную площадку для установки, как только сантехник заканчивает черновую обработку труб. Иногда сейчас устанавливают агрегаты отопления и охлаждения.

Электрооборудование

Электрик обычно появляется последним. Обмотать провода вокруг труб и воздуховодов проще, чем наоборот. Электрик подключает розетки, распределительные коробки и провода к источнику питания, как правило, в подвале, гараже или подсобном помещении. Он также может перенести временную электрическую сеть, расположенную снаружи, на ее окончательное место. Как и в случае с сантехником, электрик завершает работу, вызывая электрическую проверку.

Предварительный осмотр (закрытие)

После завершения всех механических черновых работ строитель требует осмотра каркаса.Строительный инспектор сначала проверяет, прошли ли все необходимые механические проверки. Затем он исследует каркас, чтобы убедиться, что соблюдались надлежащие методы строительства и что механические субподрядчики случайно не повлияли на структурную устойчивость каркаса при установке их труб, воздуховодов и проводки.

Отделка внутренних стен

Утвержденный осмотр каркаса позволяет строителю приступить к «закрытию» каркаса с окончательными настенными покрытиями. На бревенчатых домах обычно используют гипсокартон или пазогребневую сосновую или кедровую доску.

Гипсокартон

Гипсокартон – самое дешевое и популярное покрытие для стен. Установка состоит из двух этапов: навешивания и отделки. Вешалки для гипсокартона быстро покрывают большие площади стен и потолка, закрепляя листы гипсокартона гвоздями или шурупами. Затем следует отделка, заклеивая и скрывая стыки гипсокартоном. После шлифовки швов стены готовы для маляра.

Краски и морилки

Художники обычно следят за оклейкой стен. Прибытие раньше столяров позволяет им двигаться быстрее, быстро покрывая большие площади краскораспылителями или валиками.Стены покрывают грунтовкой, а затем одним или двумя финишными покрытиями. Деревянный паз покрывают лаком или маслом. Строитель может также поручить малярам нанести отделку на отделку перед ее установкой, чтобы обеспечить герметизацию задней части деталей отделки и ускорить установку.

Наружная отделка

Пока маляры заняты внутри, плотники отделывают подъезды и террасы снаружи. После завершения всех внешних работ экскаватор возвращается в последний раз для окончательной профилирования, разравнивания верхнего слоя почвы и подготовки участка к ландшафтному дизайну.Установщики добавляют желоба и водосточные трубы для сбора и отвода дождевой воды.

Шкафы и полы

Напольные покрытия

Как только маляры заканчивают кухню и ванную комнату, они передаются субподрядчикам по укладке полов, которые устанавливают напольные покрытия из плитки, камня или дерева. Поскольку ведется активная строительная деятельность, ковровые покрытия разрушаются в последнюю очередь.

Мебель

После отделки стен на кухне и в ванной и установки напольных покрытий монтажники шкафов приступили к работе на кухне и в бане.Установка шкафа в бревенчатом доме ничем не отличается от обычного дома – если в планах не предусматривается установка шкафов на срубленных стенах. В таких случаях шкафы могут быть закреплены на вертикальных планках обрешетки, которые не упираются в бревна. На открытых участках планки обрешетки закрывают шпунтованным или плиточным фартуком. В ванных комнатах установщики устанавливают умывальники и аптечки.

Светильники и приборы

Пора снова появиться механическим субподрядчикам. Электрик устанавливает выключатели и розетки в грубые коробки, устанавливает выключатели и приборы.Подразделение HVAC приносит крышки регистров и завершает все оставшиеся соединения. Сантехник подключает септическую линию, устанавливает унитазы и раковины и подключает посудомоечную машину.

Отделка салона

Пока механические субподрядчики завершают свою работу, плотники наносят финишную отделку на двери и окна. Если постоянная лестница еще не установлена, временную лестницу удаляют и строят или устанавливают последнюю. Также устанавливают дверную фурнитуру, плинтусы и любые специальные молдинги и элементы отделки.

Финишные напольные покрытия

Наконец, плотники и механические переводники завершают бревенчатый дом, за исключением участков с голым черным полом. Они быстро исчезают, когда установщики напольных покрытий завершают последний шаг, оставляя полностью готовый бревенчатый дом, готовый к окончательной проверке.

Завершение

Заключительная проверка здания и «обход» с участием новых владельцев знаменуют собой окончание строительства, в котором участвуют 50 или более рабочих из нескольких десятков строительных предприятий и профессий.Месяцы (или годы) планирования и мечтаний теперь готовы к тому, чтобы их видели, восхищались и наслаждались.

Глоссарий | Хайленд-Парк, Иллинойс

Все, что построено из таких материалов, как бетон, камень, кирпич или плитка.

Дымовая труба, построенная на месте, из массивных каменных блоков, кирпича, камня, перечисленных блоков дымоходов из каменной кладки или армированного портландцементного бетона, облицованная подходящей облицовкой дымохода и построенная в соответствии с положениями главы 4 настоящего стандарта.

Очаг и топка из массивных каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящим дымоходом.

Горизонтальный негорючий элемент, обычно из кирпичной кладки или стали, перекрывающий проем каменного камина для поддержки находящейся выше нагрузки.

Тяга, создаваемая вентилятором, воздушной или паровой струей. Когда вентилятор расположен так, чтобы выталкивать дымовые газы через дымоход или вентиляционное отверстие, создается принудительная тяга.Когда вентилятор расположен так, чтобы отводить дымовые газы через дымоход или вентиляционное отверстие, создается тяга.

Смесь цемента, песка и воды, используемая для склеивания кирпича и камня.

Тяга, создаваемая разницей в весе столба дымовых газов внутри дымохода или вентиляционного канала и соответствующего столба воздуха равных размеров вне дымохода или вентиляционного отверстия.

Национальная ассоциация противопожарной защиты (NFPA) издает нормы и стандарты, связанные с пожарной безопасностью.NFPA 211, озаглавленный «Стандарт для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива», содержит ценные рекомендации по безопасной установке, использованию и обслуживанию дымоходов.

NFPA 211 ТРИ УРОВНЯ ИНСПЕКЦИЙ:

Уровень 1 определяет минимальные действия, необходимые для регулярной ежегодной проверки, которые включают в себя проверку того, что в дымоходе или вентиляционном отверстии нет горючих отложений и препятствий, проверка базовой надежности в отношении установки топливного устройства и его соединений, а также выполнение визуальный осмотр всех частей системы отвода выхлопных газов, который можно увидеть без использования камер или другого оборудования.

Уровень 2 подходит для недавно приобретенных домов или если в системе ожидаются изменения, такие как переход с печи, работающей на жидком топливе, на печь, работающую на природном газе. Требуется визуальный осмотр всех внутренних поверхностей, включая вкладыши дымохода и стыки. Наиболее распространенный метод выполнения этого требования – сканирование видео специальными камерами. В дополнение ко всем действиям, необходимым для проверки уровня 1, проверка уровня 2 проверяет зазоры везде, где есть доступ для проверки.

Уровень 3 является наиболее подробным и применим во всех случаях, когда могут существовать опасные условия. Этот уровень требуется, если выясняется, что конструкция зоны дымохода или зазоров неадекватны или что безопасность могла быть поставлена под угрозу в результате какого-либо события, например землетрясения или удара молнии.

Материал, который в той форме, в которой он используется, и в ожидаемых условиях не будет воспламеняться, гореть, поддерживать горение или выделять легковоспламеняющиеся пары при воздействии огня или тепла.Материалы, которые соответствуют требованиям ASTM E. 136 «Стандартный метод испытаний на поведение материалов в вертикальной трубчатой печи при 750 ° C», должны считаться негорючими материалами. (220: 2-1).

Любое физическое лицо, фирма, корпорация или компания, которые лично или через представителя участвуют в подключении, вентиляции, установке, проверке, ремонте или обслуживании теплогенераторов и несут ответственность за них, а также такая работа.

Небольшие частицы углерода или сажи, переносимые газом, размером менее 1 микрона, возникающие в результате неполного сгорания углеродсодержащих материалов и в количестве, достаточном для наблюдения.

ДЫМОВАЯ КАМЕРА

Переходная зона от отверстия заслонки к началу дымовой трубы в каминной системе.

Процедура проверки герметичности дымохода и обнаружения любых трещин в дымоходе из каменной кладки или ухудшения или нарушений целостности металлического дымохода, включающая зажигание дымовой бомбы или разведение дымного огня в камине или твердом теле. устройство для сжигания топлива, закрывающее конец дымохода и проверяющее выход дыма через стенки дымохода.

Древесина, уголь и другие аналогичные органические материалы и любые их комбинации.

ПРИБОР ДЛЯ ГОРЕНИЯ ТВЕРДОГО ТОПЛИВА

Приспособление для сжигания твердого топлива, подключенное к дымоходу, предназначенное для обогрева, приготовления пищи или того и другого.

СТРОИТЕЛЬСТВО ИЗ ТВЕРДОЙ КЛАДКИ

Каменная кладка или сплошная кладка.

Блок кладка которого чистая площадь поперечного сечения, в каждой плоскости, параллельной опорной поверхности составляет 75 или более процентов от его общей площади поперечного сечения, измеренной в одной и той же плоскости.

Неподвижное или съемное кольцо, труба или облицовка, обычно расположенные в отверстии, в котором соединительный элемент дымохода или вентиляционный патрубок проходит через стену или входит в дымоход или вентиляционное отверстие.

Вертикальное или почти вертикальное отверстие для выпуска газа, предназначенное для использования с отверстиями для газа типа B.

UL LISTED

Материалы для оборудования или услуги, включенные в список, опубликованный организацией, которая является приемлемой для компетентного органа, имеющей юрисдикцию и занимающейся оценкой продукции или услуг, которая поддерживает периодические проверки производства перечисленного оборудования или материалов или периодическую оценку услуг, в списке которых указано, что оборудование, материалы или услуги соответствуют установленным стандартам или были протестированы и признаны подходящими для указанной цели.

Трубка, соединяющая устройство для сжигания топлива с выпускным отверстием для газа или выпускным отверстием типа L.

Небольшой наклон или скошенный край на верхней поверхности дымохода, предназначенный для отвода воды от футеровки дымохода.

Five Star Restoration | Креозот и безопасность камина

Креозот и безопасность камина

Если вы беспокоитесь о безопасности вашего дома и семьи, вам следует ознакомиться с безопасностью креозота и камина и понять, как это может представлять опасность тебе и твоему дому.

В прохладную погоду приятно иметь уютный огонь, чтобы не замерзнуть. В то время как мы в Южной Калифорнии думаем о своем климате как о теплом, погода может похолодать со средней разницей между дневной и ночной температурой более 40 ° в более прохладные месяцы, особенно в районах, удаленных от побережья.

Если у вас в доме есть дровяной камин, создайте непревзойденную атмосферу. Кому не нравится идея сидеть у костра холодной ночью, слышать треск поленьев и древесный аромат, окружающий вас, когда вы устраиваетесь?

А если отключится электричество, наличие дровяного камина означает, что вы можете оставаться в тепле, зажигать в темноте и даже готовить при необходимости.

Однако у него есть свои минусы. Бежать довольно дорого. А если вы беспокоитесь о безопасности креозота и камина, дровяной камин требует ежегодного обслуживания, чтобы избежать его избыточного накопления, которое может привести к пожару.

В этой статье мы обсудим креозот и то, что вы должны делать, чтобы обеспечить безопасность камина в вашем доме.

Что такое креозот?

Креозот является побочным продуктом горения природного топлива, включая древесину.Он состоит в основном из частиц обугленной древесины в сочетании с парами, охлажденными до жидкости и высушенными до полутвердого состояния, и другими органическими соединениями.

Это вещество можно найти в дыме, поднимающемся от открытого огня камина. По мере того, как дым поднимается вверх, он соединяется с холодным воздухом и водой в верхней части дымохода. Эта комбинация укрепляет креозот, и он прилипает к стенкам дымохода или облицовке.

Это то же самое, что и сажа?

Хотя сажа и креозот являются побочными продуктами пожара, они очень разные.Сажа черная, порошкообразная и состоит из углерода.

С другой стороны, креозот представляет собой темно-коричневый осадок, который можно увидеть на внутренних стенках дымоходов и дымовых труб. По сравнению с сажей креозот может быть липким и шелушащимся. Прилипая к поверхности, они могут выглядеть блестящими и затвердевшими.

Почему креозот опасен?

Риски для здоровья. Дымоход с скоплением креозота может вызвать болезнь у вас и вашей семьи. Среди проблем со здоровьем, связанных с воздействием креозота:

Раздражение кожи, сыпь или поражения
Раздражение глаз и проблемы со зрением
Респираторные проблемы
Проблемы с почками и печенью при длительном воздействии

Каминная безопасность.Креозот очень легко воспламеняется. Густой налет представляет угрозу безопасности камина. Риск пожара в дымоходе усугубляется увеличением количества креозота внутри дымохода (канала, по которому дым и отходящие газы выходят из дома).

Когда начинается накопление креозота, проблема, к сожалению, не решается сама по себе. Все начинается с отсутствия открытой вентиляции. Это основная причина скопления креозота.

Когда креозот начинает покрывать стенки дымохода, он вызывает сужение прохода, через который может проходить воздух.Это, в свою очередь, еще больше ограничивает вентиляцию.

По мере того, как вентиляция становится более ограниченной, количество накопления креозота также увеличивается. Это превращается в цикл ограничения вентиляции и ее накопления, что увеличивает вероятность возникновения пожара в дымоходе и, что еще хуже, распространения пожара на окружающие области в вашем доме.

Что вызывает накопление креозота?

Скопление креозота из-за неправильного сжигания. Обычные подозреваемые?

✔️ Слишком много дров в топку

✔️Использование влажной или зеленой древесины

✔️ Ограничение количества воздуха, который обеспечивает полное сгорание в топке

Чтобы свести к минимуму скопление креозота в дымоходе, вот наши предложения:

✔️ Разводите небольшие костры

✔️ Используйте сухую или выдержанную древесину для разведения огня

✔️ Обеспечьте достаточное количество воздуха в топке

Другими причинами скопления креозота, не вызванными ненадлежащими методами ведения огня, являются:

✔️ Охлаждение дымовых газов.Когда дымоход холоднее обычного, дым, поднимающийся по дымоходу, конденсируется и вызывает образование креозота на внутренних стенах.

✔️ Негабаритный дымоход. В старых домах камины выходят в дымоход из каменной кладки, который может сделать его слишком большим, чтобы выдержать сам камин. Это заставляет дым задерживаться в дымоходе и позволяет креозоту образовываться и накапливаться.

Соблюдение надлежащей практики пожаротушения имеет большое значение для удержания накопления креозота на приемлемом уровне.Тем не менее, важно поддерживать дымоход в хорошем состоянии, чтобы избежать проблем.

Уровни накопления креозота в дымоходе

Присутствие небольшого количества креозота в дымоходе не должно быть проблемой. Важно не допустить, чтобы он накапливался до такой степени, что это опасно для здоровья и безопасности.

Существует три уровня накопления креозота:

Креозот первой степени. Это креозот, который образуется при соблюдении идеальных условий пожаротушения.Это означает, что огонь из сухого дерева и в нем было много воздуха. Креозот первой степени будет напоминать сажу, потому что на этом этапе это будет легкий порошок.

Креозот второй степени. Этот тип накопления обычно происходит, когда у вас есть стеклянные двери в дровяной печи или камине. Наращивание будет выглядеть как блестящие черные хлопья, и их сложнее удалить, чем легкий порошок креозота первой степени.

Креозот третьей степени. Это представляет наибольший риск.Это происходит, когда температура дымовых газов низкая, а древесное топливо сгорает не полностью. Накопление представляет собой смолистое покрытие, и вероятность возгорания дымохода становится высокой.

Техническое обслуживание дымохода является обязательным

Если в вашем доме есть дровяной камин, техническое обслуживание дымохода необходимо для предотвращения пожаров. Помимо соблюдения надлежащей практики пожаротушения, важно иметь профессиональную проверку и чистку дымохода не реже одного раза в год.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Установка дымохода через стену в деревянном доме

Установка дымохода через стену

Конструкция дымохода

Преимущества наружного дымоотвода

Недостатки

Что нужно знать

Сэндвич труба для дымохода

Нержавейка для сэндвич трубы

Классификация утеплителя

Как выбрать диаметр трубы

Монтаж дымохода

Общие моменты

Технология монтажа

Рекомендации по технике безопасности

Руководство по монтажу дымохода через деревянную стену

Способы изготовления дымоходов

Керамические дымоходы

Металлические дымоходы

Теплоизоляция трубы

Правила монтажа дымохода через стену своими руками

Особенности конструкции дымохода через стену

Плюсы и минусы наружного дымоотведения через стену

Особенности и правила монтажа

Подготовительный этап

Монтаж дымоотвода

Основные правила установки дымохода через стену

Утепление наружного дымохода

Как вывести трубу от печи через стену?

Схема вывода трубы от печи через стену

Какие дымоходы можно вывести через стену?

Расчеты и правила установки

Как монтировать дымоход?

Дымоход через стену в деревянном доме: порядок установки

Конструкция дымохода

Преимущества наружного дымоотвода

Недостатки

Что нужно знать

Сэндвич труба для дымохода

Нержавейка для сэндвич трубы

Классификация утеплителя

Как выбрать диаметр трубы

Монтаж дымохода

Общие моменты

Технология монтажа

Рекомендации по технике безопасности

Устройство дымохода в деревянном доме

Что нужно знать о правилах монтажа дымохода в деревянном доме?

Требования к обустройству дымоходов

Кирпичный дымоход в деревянном доме

Проход дымохода сквозь деревянное перекрытие

Примыкание дымоходов к стенам из дерева

Прохождение дымохода через кровлю деревянного дома

Расположение дымовой трубы на кровле деревянного здания

Дымоходы из керамики для деревянных зданий

Металлические дымоходы для деревянных зданий

Устройство дымохода в деревянном доме: обучающее видео:

Как вывести трубу от печи через стену: схема, инструкция, фото

Схема вывода трубы от печи через стену

Какие дымоходы можно вывести через стену?

Расчеты и правила установки

Как монтировать дымоход?

Финальные работы и проверка системы

Преимущества и недостатки

Вывод

Монтаж дымохода в деревянном доме: устройство, установка

Технические предпосылки к выбору

Кирпичный дымоход

Междуэтажное перекрытие

Стена

Высота трубы над кровлей

Керамические дымоходы

Металлические дымоходы

Перекрытие

Кровля

Проход через стену

Монтаж дымохода в деревянном доме: тонкости процесса

Монтируем дымоход в деревянном доме. Кирпичные трубы. Проход через перекрытие и стену. Коаксиальный дымоход

Защита потолка и стен в виде обшивки

Установка бревенчатой оболочки
