Теплые стены водяные и электрические, какие выбрать?

Принцип изготовления теплой стены аналогичен системе теплого пола. Однако теплые стены в жилых домах не так популярны. Существенным недостатком такой системы является то, что в уже заложенных кирпичных стенах невозможно разместить отражающую теплоизоляционную подложку.  Стена прогревается в обе стороны и часть тепла выходит на улицу.  Установка теплоизолятора возможна только, если стены обшивают гипсокартонном. В остальных моментах данная технология подогрева поверхностей является идентичной теплому полу. Отличаются между собой только нагревательными элементами.

Разновидности теплых стен

Водяными. К установке системы такого типа прибегают в случае, если индивидуально в здании оборудована система жидкостного отопления.

Электрическими. Они представлены в форме кабелей или матов, которым свойственно достаточно высокое энергопотребление.

Пленочными с инфракрасным излучением.

лучшим решение будет монтаж вкруговую: потолок, стена, пол, эта технология дает возможность получить максимум теплоотдачи в помещении.

Плюсы и минусы теплых стен

Переходу к перечислению недостатков таких систем будет предшествовать прояснение ситуации с принципом их функционирования, так как именно ему и досталась роль ключевого недостатка.

Распространение тепла в помещении осуществляется с учетом принципа конвекции, либо за счет излучения. Состоит суть конвекции в том, что происходит подъем теплого воздуха вверх, при этом от отопительного прибора направлено тепловое излучение распространяется максимум сантиметров на двадцать.

Что же происходит с теплом, если стене отводится роль большого нагревательного элемента? Прогреванию подвергнется двадцатисантиметровый участок пространства, расположенный в непосредственной близости со стеной. Затем тепловой поток направится вверх – под потолок, таким образом, осуществляя прогрев пола соседям.

Воздух над полом будет довольно-таки холодным, под потолком достаточно горячим и комфортным посередине. Естественно, такое помещение нельзя будет назвать уютным. Если есть батареи, то отпадает всякий смысл в установке теплой стены, так как это станет расцениваться, как простое баловство. Конечно, с помощью такой системы можно сушить мокрые стены. Однако более дешевым способом считается качественная заделка швов между панелями и блоками. Сегодня популярность приобритает плинтусное отопление.

Остальные недостатки систем подогрева стеновых поверхностей в помещении не столь значительно, но есть среди них минусы, которые хотелось бы выделить отдельно.

Нельзя чтобы вдоль стены, что подогревается, стояла мебель. Это приводит к снижению уровня эффективности отопления помещения. К тому же, мебели свойственно пересыхание, в результате чего она рассыхается. Долго ей прослужить в подобных условиях не удастся.

После установки теплого пола на стену повесить что-либо тоже не получиться. То есть от использования современных телевизоров, расположения картин и ковров на стене нужно будет отказаться. Недоступными такие действия станут для вас по причине того, что в таких условиях очень вероятно повреждение крепежной части нагревательного элемента. Хотя заранее могут быть спланированы места, где будет в дальнейшем крепиться техника, но в подавляющем большинстве случаев владельцы квартир и домов думают об этом в последний момент.

Потери тепла в больших масштабах. Тут все просто, так как со стороны нагревательных элементов будет производиться нагревание стены, через которую тепло уйдёт наружу. При наличии в помещении дополнительных мостиков холода, эффективность подобного отопления будет крайне низкой.

Подобного рода потери тепла чреваты ещё одним важным отрицательным моментом. Перемещение точки росы происходит внутрь стены. Здесь будет скапливаться влага в зимний период, а точнее, конденсат, причиной образования которого становится контакт между теплым и холодным воздухом. В местах более тёплых будет происходить образование плесневых грибков, и наоборот, в самых холодных частях помещения стена будет подвергаться промерзанию в условиях морозной погоды. Подобная смена циклов чревата разрушениями.

Теперь, если у вас не пропало желание заниматься осуществлением монтажа теплых стен, вы, по крайней мере, хорошо сможете все продумать и не спеша взвесить все аргументы за и против.

Рекомендуется проконсультироваться у опытных специалистов, послушать рекомендации людей, которые являются пользователями подобных систем. Начинайте действовать исключительно, если будете уверены в крайней необходимости установки системы подогрева стен.

Как сделать теплые стены своими руками?

Элемент нагрева не имеет значения, так как принцип технологии теплых стен одинаков для всех. Отличие между способами подогрева будет заключаться в особенности установки крепления нагревательного элемента. Всё остальное осуществляется по достаточно стандартной схеме, которая подразумевает следующую последовательность выполнения работ.

Изначально выполняется процесс подключения элементов, посредством которых производится нагревание. Если роль нагревательного элемента досталась трубопроводам, то их крепление осуществляется к стене специальными рейками или клипсами для крепления. Монтаж водяных теплых стен предусматривает укладку труб снизу вверх в форме змейки по ходу теплоносителя. В этом случае спиральной схемой укладки трубы воспользоваться не получится, потому что должен происходить подъем теплоносителя вверх по стенам при помощи насоса, посредством циркуляции, что будет большой нагрузкой для техники.

Электрические же кабеля крепят механическим способом. Приклеивание матов предусматривает наличие специального клея на базе цемента.

Относительно всевозможных пленок стоит сказать, что они наносятся на идеально ровную оштукатуренную поверхность, а закладываются в подавляющем большинстве случаев за гипсокартон, либо стеновые панели.

Возникнет вопрос правильно отделки стен гипсокартоном в которой заложены электрические кабельные нагревательные элементы и трубопроводы.

Важный момент подобного вида отделки теплых стен состоит в создании отверстий для конвекции под потолком, а также над поверхностью пола с целью выхода нагреваемого воздуха из-под обшивки и притока в это место холодного воздуха.

Трубы и электрические кабеля отличаются от пленочных технологий тем, что сверху их можно оштукатуривать. Сначала производится установка маяков, затем наброска черновой штукатурки, а далее, по свежему материалу выполняется установка армирующей сетки (может быть применен не металлический материал). Затем накладывается чистовой слой штукатурки, подвергается шпаклёвке и отделке посредством чистового декоративного материала.

Теплые стены — система отопления для дома и квартиры

Система «теплый пол» хорошо известна россиянам и используется для отопления квартир и частных домов не одно десятилетие. А вот аналог — теплые стены — только-только набирают популярность.

Давайте изучим европейский опыт и поймем, в каких ситуациях теплые стены незаменимы и выгодны, а когда лучше обойтись традиционными методами отопления.

Теплые стены — плюсы и минусы системы

Теплые стены для отопления жилья широко используются во многих европейских странах. Например, в Германии возводятся целые жилые комплексы, где помещения отапливаются только теплыми стенами без установки радиаторов. При этом отечественные специалисты не перестают утверждать, что система «теплая стена» хороша как дополнительный источник тепла. Но не единственный.

Преимущества теплых стен:

– Высокий КПД. Производители и продавцы этого оборудования заявляют о показателе в 85%. Против 60% от радиаторов центрального отопления.

– Большая площадь обогреваемой поверхности. За счет чего воздух в помещении нагревается быстрее, что позволяет хорошо сэкономить на потреблении ресурса.

– Уникальный тепловой эффект. Температура нагрева теплоносителя гораздо ниже, чем в традиционных батареях. И это тоже способствует экономии. Регулярные траты на оплату отопления жилья снижаются на 6-11% уже в ближайший месяц после установки системы.

– Комфортная атмосфера. Теплые стены относятся к так называемому лучистому отоплению. В отличие от конвекционной системы это отопление максимально приближено к природному теплу и положительно влияет на состояние человека и животного. Кроме того, при лучистом отоплении практически не наблюдается циркуляция пыли в воздухе, что облегчает дыхание и улучшает самочувствие жильцов.

– Отсутствие открытых нагревательных элементов. Что, конечно, исключает ожоги (особенно в доме с маленькими детьми) и не перегревает воздух. Оптимальный уровень влажности в отопительный сезон поддерживать гораздо проще.

– Среди преимуществ теплых стен первое место занимает комфорт. Человеку можно долго рассказывать о технических тонкостях, например, о выгодной разнице температур подающего и обратного контура, но в первую очередь он оценит именно этот показатель — комфортно ему или нет находиться в комнате с теплыми стенами. Приятные тактильные ощущения, когда ладонь дотрагивается не до холодной, а теплой стены, дополняются очевидным ощущением тепла во всей комнате, а не только вблизи радиатора или под ногами.

Недостатки теплых стен:

– Затраты на установку. Помимо покупки самого продукта придется оплатить монтажные и сопутствующие работы.

– Сложность установки и эксплуатации. Здесь дело не в самой системе, а в том, что располагается она внутри стены, что требует соответствующей внутренней и внешней отделки поверхности, включая черновую отделку, тепло- и гидроизоляцию, установку теплоотражающих панелей и т.д. Далее в процессе эксплуатации системы, даже самой надежной, могут возникнуть неполадки. Доступ к трубам или кабелям будет возможен после демонтажа нескольких слоев стены. А это ведет к дополнительным тратам и требует потом незапланированных расходов на повторный ремонт. Правда, избежать их можно используя для отделки стены, к примеру, не бетонную стяжку, а съемные фальш-панели.

– Требования к интерьеру. Помещение с теплыми стенами должно быть максимально освобождено от пристенной мебели и аксессуаров. Таких как ковры, большие панно, стенки, шкафы-купе. Иначе установка системы считается бесполезной. Тепло не пройдет сквозь дополнительную преграду и не прогреет комнату.

– Невозможность согласования. Водяные теплые стены, впрочем, как и полы, — вариант для частных домов. В квартире подключение таких систем к центральному водоснабжению и отоплению законодательно запрещено. Такую планировку не одобрит ни одна инстанция. Для квартиры подойдут электрические системы. Они довольно просты в установке, но затратны для больших помещений в потреблении электроэнергии. Выход — установить теплые стены в одной комнате: детской или ванной.

Сфера применения, варианты и общие правила монтажа

Теплые стены предназначены для следующих помещений:

• Залы и гостиные
• Аудитории, классы, конференц-залы (для нежилых зданий)
• Детские комнаты (безопасны, поддаются регулировке, поддерживают оптимальный уровень влажности для ребенка)
• Ванные комнаты (помогают бороться с грибком и плесенью)
• Бассейны, бани, сауны

Теплые стены бывают водяные и электрические

В водяных теплых стенах циркулирует горячий теплоноситель, а именно вода. Горячая вода поступает в трубопровод от установленного котла отопления. Трубопровод подключают к коллектору, обязательно устанавливают циркуляционный насос и термостат. Насос будет отвечать за скорость движения теплоносителя, соответственно, и за скорость прогрева помещения, а термостат обеспечит поддержание оптимальной температуры системы. Монтаж такого комплекса оборудования обойдется дороже, зато избавит от проблем в эксплуатации.

Водяные стены собирают из медных, металлопластиковых, полипропиленовых труб или стальных нержавеющих малого диаметра. Укладывают всего двумя способами — вертикально или горизонтально. Метод «улитки», характерный для теплого пола, благодаря которому можно освоить отапливаемую площадь плотнее, при этом уложить трубопровод компактнее, исключен из-за образования воздушных пробок.

Как монтируют водяную систему? Стены зачищают и выравнивают, укладывают тепло- и гидроизоляцию, устанавливают теплоотражающие панели, монтируют трубопровод. Сверху кладут специальную поддерживающую сетку (решетку), на которую наносят штукатурку или гипсокартон.

Важен тип стены, которую планируется отапливать. Если это стена внешняя, утепление обязательно. Как и применение морозостойких материалов. Если внутренняя — можно обойтись без утепления и, тем самым, убить сразу двух зайцев. Если «теплые стены» монтируются на смежной конструкции, то тепло будет распространяться в обе стороны — на основную комнату придется примерно 70% тепла, на смежную 30%.

Прокладывая трубы в стене, необходимо соблюдать шаг. Хаотичный монтаж не способствует равномерному распределению тепла по всей площади помещения. Стандартный шаг такой:

• На расстоянии от пола 1,2 метра трубы укладывают с шагом 10-15 см
• На расстоянии от 1,2 м до 1,8 м — шаг 20-25 см
• На расстоянии от 1.8м. — шаг 30-40 см

Понятно, что при установке теплых стен на объекте мастер учитывает особенности помещения, в том числе, высоту потолков.

Прежде чем закрыть трубопровод теплых стен, его тестируют на максимальном давлении в течение 1,5-2 часов. Если протечки не обнаружены, проводят дальнейшую отделку.

Электрические теплые стены представлены на рынке двумя видами — кабельные и пленочные.

Кабельные теплые полы изготавливают из одножильного или двужильного кабеля диаметром 2-10 мм. Подключают к электросети, для чего используют отдельную линию, чтобы не перегрузить основную. Монтаж электрической системы мало отличается от водяной: зачистка, выравнивание стены, утепление, установка крепежного каркаса, прокладка кабеля, отделка.

Кабель кладут горизонтально или вертикально, соблюдая расстояние в среднем 10 см от каждой линии. При этом они не должны пересекаться и находиться вдали от иного отопительного и электрооборудования на расстоянии меньше 10 см.

Пленочные теплые стены продаются в виде электрических матов. Представляют они собой тот же кабель, только тонкий, закрепленный на стекловолокне или сетке из текстиля. Маты скручены в рулоны, при покупке продавцы просто отрезают нужный «кусок», согласно размерам стены заказчика. Электрические маты просты в монтаже — они не требуют установки каркаса и какого-либо крепежного элемента. Крепятся на стену с помощью специального клея. Этот вариант — самый выгодный для малых помещений. Благодаря тонкому кабелю площадь комнаты значительно не уменьшается, т.е. установка теплых стен «не съедает» метры. Да и мощность, что у матов не самая большая по сравнению с обычными электрическими системами, незначительно повлияет на сумму коммунальных платежей.

К пленочным системам относятся и инфракрасные теплые стены. Их производят в виде тончайшей полимерной пленки, внутри которой запаяны обогревательные элементы в виде гибких проводков. Такая пленка универсальна — подходит для полов, стен и потолка. Подключается к сети, управляется терморегулятором, укладывается под любое декоративное покрытие. В некоторых случаях допустим настенный монтаж инфракрасной пленки.

Специалисты рекомендуют выбирать программируемые теплые стены с дополнительными функциями:

• Регулировка температуры с точностью до градуса
• Таймер
• Отложенный старт
• Включение и работа только ночью
• Дистанционное управление
• Охлаждение помещения летом

Воспользуйтесь нашим каталогом герметиков для системы отопления “теплые стены”.

Теплые стены: особенности конструкции и монтажа

Л. Галайда

«Теплые стены» могут быть прекрасным дополнением к традиционным отопительным приборам, а также могут совместно с «теплым полом» служить основным источником тепла в помещениях. Это сравнительно дешевый в эксплуатации, энергоэффективный способ создания комфортного микроклимата

«Теплые стены» – один из вариантов поверхностного лучистого отопления. Они могут быть как дополнительным, так и основным источником тепла в доме. Пример – когда на первом этаже коттеджа оборудованы «теплые полы» и «теплые стены» (рис. 1), на втором этаже – исключительно «теплые стены». Кроме того, дополнительный комфортный обогрев они могут обеспечить, например, в ванной комнате или в душевой.

Рис. 1. Настенное отопление в комбинации с «теплым полом»

Системы на основе «теплых стен» также могут применяться и для охлаждения как альтернатива кондиционированию.

Хотя в этом случае, по возможности, предпочтение следует отдавать «холодным потолкам». Они более эффективны и практичны. Но, если это невозможно, с охлаждением вполне могут справиться и стены. В данной статье также рассказывается о нюансах их проектирования. Итак, обо всем по порядку.

«Теплые стены»: выбор и основы проектирования

Проектирование систем зависит от следующих факторов: будут ли они использоваться для охлаждения (в таком случае необходима большая площадь и отталкиваться нужно от этого), а также от способа монтажа («мокрый» или «сухой»).

Важно, чтобы стены впоследствии не были загорожены мебелью, декоративными панелями и прочими предметами домашней обстановки.

Поэтому стоит учитывать дизайн интерьера, чтобы обходить при проектировании его элементы.

Для расчета параметров поверхностного отопления, необходимо, как и в случае традиционных систем, рассчитать теплопотери помещения. Результат измеряется в Ваттах, а поверхность «теплых стен», необходимая для компенсации теплопотерь – в м².

Стоит обратить внимание на ограничение теплоотдачи, поскольку поверхность стен не должна нагреваться выше +35°С. Ведь инженерная конструкция заключена в гипсокартон или штукатурку, а расширение материалов вследствие высоких температур может привести к их повреждению.

Для обустройства систем поверхностного отопления лучше выбирать наружные стены. Если такой возможности нет, то подойдут и внутренние перегородки, но желательно в местах не отдаленных от окон, особенно, если в помещении нет других приборов отопления. Находясь под оконными проемами, «теплые стены» выполняют, по большому счету, как и радиаторы, функцию по созданию «завесы» от проникновения холода.

Способов инсталляции систем настенного отопления и охлаждения два: «мокрый» и «сухой». Второй – более простой. При нем используются готовые панели.

«Сухой» монтаж «теплых стен»

Подбор готовых панелей (рис. 2) для «сухого» монтажа производится из каталога компании поставщика, исходя из необходимой общей площади поверхности настенного отопления и охлаждения.

Рис. 2. Панели для настенного отопления и охлаждения

К примеру, компания REHAU (Германия) предлагает панели двух типов: длиной 1000 и 2000 мм. Ширина – 625 мм, толщина – 15 мм. Площадь, соответственно, 0,625 и 1,25 м².

Конструкции представляют собой заключенную внутрь гипсокартонной плиты полимерную трубу. Их отличие, к примеру, от панелей для потолочного отопления заключается в отсутствии слоя теплоизоляции. Это очень важно при креплении их изнутри помещений на наружные стены, во избежание смещения точки росы и, как следствие, опасности образования плесени и грибка. Утепление конструкций действующими строительными нормами – ДБН В.2.6-31: 2016 «Тепловая изоляция зданий» (п. 4.10.2) – предусмотрено снаружи.

Видео. Как найти трубу в «теплой стене»

Панели для «теплых стен» монтируются на металлический профиль для гипсокартонных конструкций. При этом для минимизации ошибок предусмотрены места для креплений (саморезов).

«Мокрый» способ монтажа настенного отопления

«Мокрый» монтаж более трудоемок в исполнении и предназначен, в первую очередь, для новостроек. Ведь в случае его применения, выбранные стены не должны быть оштукатурены. В случае реконструкции штукатурку необходимо полностью сбить.

Важно также, чтобы стена была по возможности максимально ровной. Это связано с ограничениями по толщине слоя штукатурки при выполнении отделочных работ.

Начинается монтаж «теплых стен» с того, что на определенные расчетным путем площади стен наносятся шины (рис. 3), изготовленные из ударопрочного полиэтилена. Они спроектированы таким образом, что обеспечивают необходимый шаг укладки и небольшую высоту – порядка 13 мм.

Рис. 3. Шина для крепления труб

Длина шин – 800 мм. Для закрепления поворотов применяются угловые держатели-фиксаторы.

Основой системы настенного отопления является труба из сшитого полиэтилена Rautherm S 10×1,1 мм, которая и устанавливается на шины.

Однако еще до «наматывания» стен их поверхность необходимо обработать грунтовкой. Особенно актуально это для таких строительных материалов, как газобетон или бетон. На данном этапе также важно предусмотреть, совместно с электриками, выходы для электроприборов. Кабели можно прокладывать параллельно трубам, ведь температуры в системе поверхностного отопления не настолько велики. Розетки же обходят стороной «волнами» или стараются расположить их между трубами.

Видео. «Теплые стены» водяные: применение в купольном доме

После обустройства электрики и нанесения грунтовки на шины крепится труба в соответствии с определенным при расчетах шагом укладки, длиной контура и его конфигурации. Непосредственно при проведении работ необходимо правильно разматывать бухты. Этого можно достичь с помощью предназначенного для данных работ инструмента – барабана. Если его не использовать, а разматывать исключительно вручную, то есть большой риск извивания трубы с невозможностью зафиксировать ее в необходимом положении.

В целом, в случае «теплых стен» есть два варианта компоновки контура (рис. 4): одинарный или двойной змеевик (шаг, соответственно, 50 и 100 мм).

Рис. 4. Укладка труб в виде змеевика: одинарного (а) или двойного (б)

Стоит учитывать, что максимальная длина контура для оптимального функционирования для трубы диаметром 10 мм составляет до 50 м. Более точные данные можно вычислить путем расчета гидравлического сопротивления элементов.

Далее труба выводится в пол, где соединяется через муфту с магистральным подающим теплоноситель трубопроводом. Он имеет несколько больший диаметр – 17 или 20 мм.

Если к магистрали присоединен не один контур, а несколько, то важно делать их максимально равными по размерам. Допускаемые различия – на уровне ±10%. К примеру, если есть три контура, один из которых длиной 30 м, то остальные должны быть, например, максимум протяженностью 25 и 35 м. В противном случае в будущем не избежать проблем с регулировкой. Максимальный расход будет наблюдаться в наименьшем контуре, который будет «забирать все на себя» и потому перегреваться. Остальные же могут, в редких случаях, вообще не работать.

Подключать несколько контуров на одну магистраль необходимо по попутной схеме Тихельмана. При этом на трубу диаметром 17 мм можно «повесить» максимум 80–90 м трубы (из расчета на несколько контуров в целом) диаметром 10 мм. К примеру, это могут быть два контура по 40 м каждый. Если необходимо сделать три контура такой длины, то необходимо подключать их уже к трубе диаметром 20 мм.

Особенности охлаждения

Если стены помимо отопления планируется использовать еще и для охлаждения помещений, то необходимо предусмотреть это на этапе проектирования. Ведь мощность систем, функционирующих по принципу пассивного холода, гораздо ниже, чем систем обогрева.

Причина – меньшая разница температур между линиями подачи и «обратки». Если в случае охлаждения ΔТ составляет 5°С, то в режиме отопления – 10°С и выше.

Исходя из этого, подбирать и рассчитывать системы нужно по потребности в холоде (по теплопритокам). На практике выходит, что нужна где-то в полтора раза большая площадь поверхности, чем при обогреве.

Оптимальная температура стены в случае охлаждения составляет 18–19°С (при режиме 22/17°С). Этого вполне достаточно, чтобы обеспечить прохладу в жилых помещениях (квартирах и частных домах) в летний период, нормируемую ДБН В.2.5-67:2013 «Отопление, вентиляция и кондиционирование». При этом для снижения теплопотерь в помещениях лучше всего предусмотреть системы приточно-вытяжной вентиляции с рекуперацией.

Финишная отделка «теплых стен»

После монтажа системы настенного отопления (охлаждения) проводят ее испытания. В ходе них желательно использовать воду для точного определения утечек. При испытаниях воздухом существует риск получить некорректные результаты, ведь потери давления возможны через резиновые уплотнения присоединительных элементов арматуры.

После вышеприведенных операций при «мокром» способе монтажа производится оштукатуривание. Первый слой штукатурки наносится на стену и выравнивается с трубой в один уровень, затем приставляется штукатурная сетка и наносится второй слой. Максимальная толщина штукатурки над трубой должна быть не более 3 см, минимальная – 1 см (рис. 5).

Рис. 5. Конструкция системы «теплая стена» при «мокром» способе монтажа:
1) стена без отделки; 2) клемная шина; 3) двойной держатель для фиксации поворота; 4) труба; 5) первый слой штукатурки; 6) штукатурная сетка; 7) второй слой штукатурки

Важно учитывать, что при проведении этих работ система отопления должна находиться под давлением на уровне 1,5 от рабочего значения. Это дает возможность в будущем избежать негативного влияния линейного расширения трубы.

Окончательно стена может быть отделана плиткой, камнем, обоями или окрашена. Однако не стоит применять материалы, которые плохо проводят тепло: такие, как, к примеру, деревянные панели или толстые обои.

То же самое касается и загромождения стен. Для эффективной теплоотдачи они должны быть максимально открытыми и не загороженными мебелью. Если, к примеру, потребуется повесить картину, то найти положение трубы, чтобы не повредить ее, можно довольно просто. Для этих целей предназначена термопленка многоразового использования (рис. 6), которую предлагают в качестве дополнительного аксессуара изготовители систем поверхностного отопления.

Рис. 6. Демонстрация расположения трубы внутри стены на термопленке

Применять ее необходимо при подключенной системе отопления.

Управление и эксплуатация системы настенного отопления

Для управления настенным отоплением и охлаждением предусмотрена погодозависимая автоматика. Можно использовать, в частности, систему REHAU NEA Smart в проводном или беспроводном (передача сигнала на расстояние до 25 м) вариантах.

Видео. Терморегулятор REHAU NEA для «теплых стен»

При эксплуатации в целях охлаждения устанавливаются датчики точки росы, которые определяют, когда надо отключить подачу холодоносителя, если есть риск выпадения конденсата. При отоплении – достаточно обычного датчика комнатной температуры воздуха (термостата).

Таким образом, в полностью автоматическом режиме осуществляется регулировка подачи теплоносителя от теплогенератора. Оптимальным круглогодичным источником тепла и холода для поверхностных систем может служить грунтовой тепловой насос. Менее затратный по капитальным вложениям – воздушный тепловой насос. Но можно подключать системы и к газовому котлу при наличии гребенки и смесительного узла, гарантирующего низкие температуры подачи.

При грамотном монтаже и эксплуатации срок службы «теплых стен» фактически равен периоду эксплуатации труб – свыше 50 лет. Для достижения этого необходимо, в частности, чтобы работы проводили специалисты, прошедшие обучение в компаниях-поставщиках соответствующего оборудования.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 21 223

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

6 действенных способов сделать квартиру теплее :: Дизайн :: РБК Недвижимость

Делимся простыми и действенными приемами, которые помогут утеплить жилище и не замерзнуть в зимние холода

Фото: Chelsea London Phillips/Unsplash

С наступлением холодного сезона центральная система отопления не всегда способна обеспечить комфортный микроклимат и согреть жителей многоквартирных домов. Потеря тепла может происходить из-за негерметичных дверных и оконных проемов, тонких наружных стен, некачественной теплоизоляции полов, потолков и других конструктивных элементов. Холодный воздух часто проникает в дом через открытое вентиляционное отверстие, подвальное перекрытие или незастекленный балкон. Утепление квартиры позволяет существенно сократить теплопотери и сэкономить на отоплении.

Самой эффективной считается теплоизоляции наружных стен. Однако получить соответствующее разрешение жителям многоквартирных домов удается не всегда, так как она портит дизайн зданий. В одних регионах самостоятельное изменение внешнего вида фасадов запрещено, в других допускается с согласия всех жителей. Например, в Москве утеплить наружную стену только одной квартиры нельзя. Намного проще и дешевле сделать внутреннюю теплоизоляцию. Рассказываем о самых простых и надежных способах, которые помогут поднять температуру в квартире и с комфортом пережить холода.

Тройные стеклопакеты

Большая часть тепла уходит через окна, особенно если речь идет о старых деревянных конструкциях. Улучшить теплоизоляцию помогает установка герметичных пластиковых окон. При этом выбор лучше остановить на трехкамерных стеклопакетах. Они отличаются повышенными звуко- и теплоизоляционными характеристиками. Однако такие профили стоят дороже и пропускают меньше света. Альтернативный вариант — усовершенствованные двухкамерные модели. Их изготавливают с более толстым стеклом, энергосберегающим слоем или увеличенной внешней камерой. Некоторые производители заполняют межстекольное пространство инертным газом.

Если нет возможности установить окна из ПВХ, единственный способ избавиться от сквозняков — устранить все трещины и зазоры. Они образуются между рамой, створками, подоконником и стеной. В качестве утеплителя можно использовать поролоновые полоски, монтажную пену, силиконовый герметик, различные самоклеящиеся ленты. Главное — не забудьте заранее тщательно вымыть и обезжирить окна. Это позволит надежно зафиксировать теплоизолянт. Не так давно в продаже появились специальные изоляционные пленки из полиэтилена. Они создают перед рамой воздушную камеру и выполняют функцию дополнительного стекла.

Плотные тяжелые шторы

Другой способ поддерживать тепло в квартире — поменять занавески из легких струящихся тканей на плотные и тяжелые шторы. Днем их лучше держать открытыми, чтобы солнечные лучи могли прогреть помещение, а вот на ночь — плотно сдвигать для обеспечения дополнительной теплоизоляции. При этом не рекомендуется закрывать длинными шторами радиаторы отопления. Их можно заправить за батареи или закрепить подхватами из тканевых или магнитных лент. Освободить пространство вокруг батареи можно также при помощи римских или рулонных штор закрытого типа.

Многосекционные радиаторы

В некоторых домах советской эпохи все еще установлены чугунные батареи и старые «гармошки». Тепла от них может не хватать для отопления помещений. На внутренних стенках чугунной батареи со временем накапливается толстый слой отложений, который препятствует ее нормальной работе. Попробуйте заменить их современными биметаллическими или алюминиевыми радиаторами. Они обладают хорошей теплоотдачей, высокой прочностью и имеют презентабельный внешний вид.

Повысить температуру в квартире можно также за счет установки специальных теплоотражающих экранов. Они размещаются за радиатором и перенаправляют все тепло внутрь — на обогрев квартиры, а не внешней стены дома. Изготовить такое устройство несложно: достаточно наклеить фольгу на основание из фанеры или взять уже готовый фольгированный пенофол. Конструкция крепится на стену — блестящей стороной к источнику тепла. При этом важно не допустить их соприкосновения: между радиатором и теплоотражающим экраном нужно оставить зазор не менее 2-3 см.

Межкомнатные двери вместо арок

Декоративные межкомнатные арки способны придать интерьеру стильный и изысканный вид, отделить друг от друга зоны разного предназначения, зрительно скорректировать пространство. Однако обеспечить тепло- и звукоизоляцию им не под силу. В случае с внутриквартирными дверями такие недостатки сведены к минимуму. Для экономии квадратных метров в условиях малогабаритных квартир обычные распашные двери можно поменять на раздвижные или складные модели.

Степень теплосбережения межкомнатных дверей будет зависеть от качества внутреннего наполнителя и материала дверного полотна. Чтобы сделать жилище теплее, выбирайте варианты с сотовым заполнением. Не меньшее внимание следует уделить входной двери. Считается, что через нее уходит основной объем тепла. Часто для повышения ее теплоизоляционных качеств достаточно заменить резиновый уплотнитель и отрегулировать дверные петли. А при помощи герметика и монтажной пены можно легко устранить зазоры в местах прилегания дверной коробки к стене.

Холодный пол доставляет дискомфорт и нередко становится причиной простуды. Чаще остальных от этого страдают жители квартир, расположенных на первых этажах. Чтобы сократить утечки тепла через пол, прежде всего необходимо заделать все щели и отверстия монтажной пеной или штукатуркой. Также рекомендуется дополнить его теплоизолирующим материалом, который прокладывается поверх чернового покрытия. Это может быть пенопласт, полистирол, керамзит или минеральная вата.

Другой эффективный способ — монтаж «теплого пола». Такие системы быстро и равномерно прогревают напольную поверхность до необходимой температуры. По источнику энергии они делятся на несколько видов, которые имеют технические и функциональные различия. Пол водяного типа считается более экономичным, но и сложным в установке. На его прокладку в многоэтажном доме требуется разрешение ЖКО и теплосетей. Для городских квартир правильнее использовать электрический пол. Например, тепломаты или инфракрасный обогрев.

Согревающий интерьер

Согреться в зимний сезон помогут несложные декоративные хитрости, которые сделают квартиру теплее и уютнее. Обратите внимание на ковры с густым плотным ворсом. Сегодня в продаже можно найти стильные дизайнерские изделия, которые создадут нужный эффект, дополнят и разнообразят интерьер. Сделать пространство визуально теплым поможет мебель из натурального дерева, небольшие меховые накидки, шерстяные пледы и вязаные аксессуары. В частности, чехлы для кружек или цветочных горшков, которые можно изготовить своими руками.

Попробуйте добавить в интерьер больше согревающих цветов: коричневого, оранжевого, желтого, бордо. Комнаты будут казаться уютнее, если заменить лампы холодного света лампочками более теплого оттенка — желтого или персикового. Декоративные свечи, подвесные гирлянды, несколько прикроватных бра и торшеров смягчат даже холодную палитру оттенков общего оформления. Кстати, традиционные лампы накаливания в процессе работы одновременно со светом выделяют много тепла и могут стать дополнительным источником обогрева.

Автор

Ульяна Смирнова

Как уменьшить потери тепла в доме: Советы экспертов

Не все материалы, которые применяют в строительстве, способны обеспечить должный уровень теплосбережения частного дома. Через стены, крышу, пол, оконные проемы идет постоянная утечка тепла. Определив при помощи тепловизора, какие элементы конструкции здания выступают «слабыми звеньями», путем комплексного или фрагментарного утепления можно существенно уменьшить потери тепла в частном доме.

Утеплите окна

Утепление окон дома чаще всего выполняют по шведской технологии, для чего все оконные створки снимают с рам, затем по периметру рамы выбирают фрезой паз, в который заправляют трубчатый уплотнитель из силикона (диаметром от 2 до 7 мм) — это позволяет надежно загерметизировать притворы окон. Мелкие щели в рамах, зазоры между стеклопакетом и рамой заполняют герметиком после предварительного мытья, очистки и просушки окон.

Утепление окон можно также выполнить с применением теплосберегающей пленки, которую при помощи самоклеющейся полосы фиксируют на оконной раме. Пропуская внутрь комнаты свет, пленка надежно экранирует тепловые потоки за счет металлизированного напыления, возвращая обратно в помещение порядка 60% тепла. Значительные теплопотери через окна нередко связаны с нарушением геометрии рамы, щелями между рамой и откосами, провисанием и перекосом створок, некачественным функционированием фурнитуры — для устранения этих проблем требуется квалифицированная регулировка или ремонт окон.

Утеплите стены

Самая значительная потеря тепла — около 40%, происходит через стены зданий, поэтому продуманное утепление капитальных стен частного дома кардинально улучшит его теплосберегающие параметры. Утепление стен может быть выполнено изнутри или/и снаружи — способ утепления зависит от материала, использованного в строительстве дома. Кирпичные и пенобетонные дома чаще всего утепляют снаружи, но теплоизолятор может быть заложен также изнутри этих построек. Деревянные дома практически никогда не утепляют со стороны внутренних помещений, во избежание парникового эффекта в комнатах. Снаружи утепляют дома из бруса, иногда — из сруба.

Утепление стен дома может быть выполнено по технологии «мокрого» или навесного фасада — основное отличие этих методов между собой заключается в принципе монтажа фасадной облицовки. При обустройстве «мокрого» фасада плотный теплоизолятор (пенополистирол, пенопласт) крепят на стену, а затем выполняют декоративную отделку с применением клеящих смесей. При монтаже навесного фасада после установки утеплителя (минеральной или стекловаты) монтируют обрешетку, а затем в ее профилях закрепляют облицовочные модули. Обязательным элементом «пирога» стен является пароизоляционная пленка, которая отводит конденсат от утеплительного слоя, защищает его от намокания и предотвращает потерю изоляционных свойств.

Утеплите крышу

Кровля дома — это еще одна поверхность, через которую из дома постоянно уходит тепло. В зависимости от материала, использованного при обустройстве кровельного настила, крыша может быть более или менее теплой. Капитального утепления, как правило, требуют металлические кровли из профнастила и металлочерепицы. Крыши из ондулина, гибкой и керамической черепицы обладают низкой теплопроводностью, поэтому для них утеплительный «пирог» может быть тоньше, чем в случае с металлом. Аналогично технологии утепления других поверхностей дома, в «пирог» крыши обязательно включают паробарьер, а для эффективного проветривания подкровельного пространства предусматривают один или два вентиляционных зазора.

Утеплите пол

В отличие от стен и оконных проемов, утечка тепла через пол частного дома невелика — составляет приблизительно 10%, а при условии обустройства утепления, она сократится до минимума. В качестве утеплителя для полов используют все тот же пенопласт, полистирол или минеральную вату, но также возможно применение керамзита, вспененного бетона, цементно-стружечных смесей и торфяных матов. Дополнительной утеплительной мерой в загородном доме может выступать монтаж теплых полов: водяных, кабельных или инфракрасных.

Аналогично устройству утепления стен и крыши, обязательным компонентом «пирога» пола выступает пароизоляционная мембрана, которая экранирует насыщенный влагой пар, просачивающийся из внутреннего пространства дома наружу. Таким образом, теплоизолирующий слой оказывается надежно защищенным от намокания.

Заключение

Разбираясь в том, как уменьшить потери тепла в частном доме, необходимо обследовать здание на предмет возможных утечек тепла — эту процедуру обычно выполняют профильные специалисты, используя тепловизор. После того, как выявлены основные источники теплопотерь, необходимо определиться, какие конструктивные элементы здания подлежат утеплению: стены, окна, крыша или полы. В зависимости от того, из какого материала построен дом, и какие декоративные покрытия будут впоследствии использованы, подбирают тип теплоизолятора и модификацию пароизоляционной пленки, после чего выполняют утепление дома в соответствии с технологической схемой.

4 голоса , пожалуйста, оцените статью:

Капитальные стены | Ремстройсервис

         В данном разделе приведена обзорная статья на тему того, какими характеристиками обладают материалы, чаще всего использующиеся при строительстве капитальной стены. А так же рассмотрены основные функции капитальной стены.



         Компания “РемСтройСервис” обращает ваше особое внимание на высокие стандарты обслуживания! Мы бесплатно подберем для вас строительные материалы, которые идеально подходят вам по цене и отлично годятся для вашего проекта. Комфорт и рациональность в обслуживании клиента – наше фирменное кредо.



          Капитальная стена это один из важнейших элементом конструкции здания: она несет на себе нагрузку, воспринимаемую от верхних этажей и перекрытий. Поэтому капитальная стена должна отвечать особым требованиям прочности конструкции. В настоящее время рынок строительных технологий отличаются большим выбором материалов для возведения стен и несущих конструкций. Капитальная стена всегда строится из материалов, которые не уступают по прочности другим материалам, использованным в возведении дома. В данной статье мы рассмотрим основные материалы, использующиеся в настоящее время для строительства капитальных стен.


       Но прежде чем приступить к рассмотрению основных материалов и их показателей, попробуем ответить на вопрос о том, какими характеристиками должна обладать капитальная стена, чтобы успешно справляться со всеми функциональными нагрузками и каким требованиям должна она соответствовать, вне зависимости от материала, из которого она возведена капитальная стена.



       Главной характеристикой капитальной стены является конструктивная прочность, ведь капитальная стена является основным элементом, который обеспечивает конструкционную прочность всего сооружения. Именно стена должна без проблем в течение всего длительного срока эксплуатации дома нести на себе нагрузку веса: собственного, веса перекрытий и кровли, инженерных коммуникаций, интерьера и всего, что находится в доме. Главной характеристикой прочности стеновых материалов является сопротивление сжимающейся нагрузке. Значения этого параметра и употребляют как марочную прочность материала, или «марку». Самый простой способ разобраться в различных вариантах обозначения марочной прочности это запомнить, что обозначение 10 Мпа соответствует прочности 100 кг/см2. Например, блочный стеновой материал, обладающий прочностью на сжатие 12,5 Мпа имеет такую же прочность, как кирпич марки М125. Важно отметить, что профессиональные строители не используют при возведении капитальной стены материалы, которые обладают показателем прочности на сжатие менее 10 кг/см2. Капитальная стена должна быть построена из материалов значительно более прочных.

        Другой важной характеристикой капитальной стены является минимизация нагрузок на фундамент. Оценивая «добротность» капитальной стены, нельзя забывать об этом факторе. Неправильная, излишняя нагрузка на фундамент капитальной стены может привести к необходимости дополнительных работ и удорожанию в целом всей конструкции нулевого цикла, а в худшем случае – к разрушению. Минимизация нагрузок на фундамент капитальной стены достигается при использовании материалов имеющих максимально низкую плотность. Однако ряд других показателей, имеющих значение для капитальной стены, уравновешивает это требование. Легкость материала из которого возводится капитальная стена становится, таким образом, не самым важным показателем, но все же и его стоит учитывать при выборе материалов.

        Теплопроводность. Обычно этот показатель вычисляется как коэффициент изменения температуры в устоявшемся тепловом режиме за поверхностью капитальной стены, толщина которой составляет один метр и если к наружной поверхности стены подвести тепловую мощность в один Ватт. При выборе материалов для строительства капитальной стены с учетом их теплопроводности, необходимо помнить, что чем меньше коэффициент теплопроводности, тем лучше теплоизолятор, им обладающий. Тепловой комфорт, который должна обеспечивать капитальная стена, достигается при простом соблюдении минимального значения теплопроводности или теплового сопротивления. Выбор здесь лучше всего доверить профессионалам, или обратиться за консультацией к людям, знающим толк в выборе материалов на предмет их теплопроводности. Тепловое сопротивление стен – это показатель, который прямо зависит от теплопроводности материала и толщины стен. Именно профессионалы должны определять материал из которого следует возводить капитальную стену. Выбор материала, обладающего той или иной теплопроводностью, зависит от множества факторов, учесть их все может только профессионал.

              Еще одной характеристикой, важной для материала из которого возводится капитальная стена, является водопоглащение. Различные материалы отличаются разным коэффициентом водопоглащения, которое выражается в числовом значении как отношение массы воды, которая поглощена элементом стены к массе сухого вещества. Высокое водопоглащение приводит к ухудшению свойств стены, о которых уже шла речь выше: увеличивается теплопроводность, плотность, уменьшается прочность, что в целом приводит к увеличению нагрузки на фундамент, а так же к ухудшению климатических условий внутри здания. Нормальное водопоглащение рассчитывается в пределах 5- 15%. При использовании стен с более высоким водопоглащением, использование подобного материала без дополнительной защиты от влаги приводит к ряду проблем и нежелательных последствий.

            Так же материалы, из которых строится капитальная стена, отличаются по огнестойкости и морозостойкости.

             Выбор материала для строительства капитальной стены.Как правило, выбор материала для строительства капитальной стены обусловлен выбранным проектом, а так же ценовыми возможностями. Следует отметить, что в целом эксплуатационно-технические характеристики различных материалов отличаются незначительно, каждый материал имеет как свои достоинства, так и свои недостатки. Ниже мы лишь рассмотрим самые распространенные материалы, использующиеся в современном строительстве. Рассмотрим их основные характеристики, химический состав, преимущества и недостатки.

         Кирпич.

      Капитальные стены из кирпича возводятся вручную, возведенные при помощи этого материала, капитальные стены дома, обладают сроком службы 100-150 лет. Кирпич – это пожалуй самый старый строительный материал из тех, которые широко используется при строительстве и по сей день. Кирпич получается путем обжига глиняной заготовки. Кирпичная кладка капитальной стены осуществляется как правило, с помощью цементно-песчаного раствора. Толщина раствора и швов между кирпичами обычно не превышает 8 мм. Следует отметить, что теплопроводность раствора значительно выше, чем у кирпича, в результате кирпич оказывается как бы окружен холодными швами раствора, а вся стена представляет из себя своеобразную сетку холода. Конечно, не стоит преувеличивать значение этого фактора, однако следует понимать, что высокая теплопроводность раствора приводит к тому, что стена, сделанная из кирпича, оказывается «холоднее» нежели заявленные показатели на сам керамический кирпич в штучном виде. К трудностям работы с кирпичом следует отнести несколько моментов: во-первых, высокая прочность стен затрудняет штрабление каналов для инженерных сетей и различных коммуникаций. Поэтому малейшее отступление от плана при строительстве капитальных стен из кирпича может привести к большим трудностям и многократному увеличению объема работ. Попросту говоря, если капитальная стена строится из кирпича, то лучше избегать отступления от плана. Другим недостатком кирпичных стен являются их внутренние поверхности, которые всегда требуют дополнительной отделки.

        Следует отметить, что кирпичная капитальная стена – давняя технология строительства, однако, не самая экономная. Капитальная стена из кирпича требует больших трудозатрат, большого количества раствора (порою речь идет о 20% объема всей стены). Пенобетон и газобетон, которые будут рассмотрены ниже, при строительстве обходятся значительно дешевле.

        Как уже отмечалось, капитальная стена, построенная из кирпича, обладает рядом преимуществ и недостатков. Поговорим о них отдельно.

     К преимуществам капитальной стены из кирпича можно отнести следующее:

– Капитальная стена из кирпича обладает высокой структурной прочностью и несущей способностью. Капитальная стена из кирпича без проблем выдерживает нагрузку от плит и перекрытий капитальной стены.

– Капитальная стена из керамического кирпича совершенно экологична и не в состоянии принести ущерб окружающей среде не при каких обстоятельствах.

– Низка теплопроводность капитальной стены из кирпича создает климатический комфорт внутри помещения.

– Капитальная стена из кирпича очень долговечна и стабильна.

– Капитальная стена из кирпича обладает высокой пожароустойчивостью.

– Кирпич очень удобен для того, чтобы выполнять не очень крупные детали фасада без дополнительной механической обработки.

– Кирпичная капитальная стена прекрасно сочетается с различными видами внешней отделки.

        К недостаткам капитальной стены из кирпича относят следующее:

– Средняя плотность капитальной стены из кирпича достаточно высока, что увеличивает ее вес, это в свою очередь приводит к повышению требований прочности фундамента.

– Кирпич в штучном виде имеет не слишком большие размеры, что приводит к значительным временным и трудозатратам при возведении капитальной стены из кирпича. К примеру, норма для одного каменщика при возведении кирпичной стены лишь незначительно превышает один кубометр за 8 часов.

– Чтобы качественно возвести капитальную стену из кирпича нужно знать массу тонкостей, обладать, что называется, сноровкой.

      Теперь же рассмотрим альтернативный варианты возведения материалов, пригодных для возведения капитальной стены.

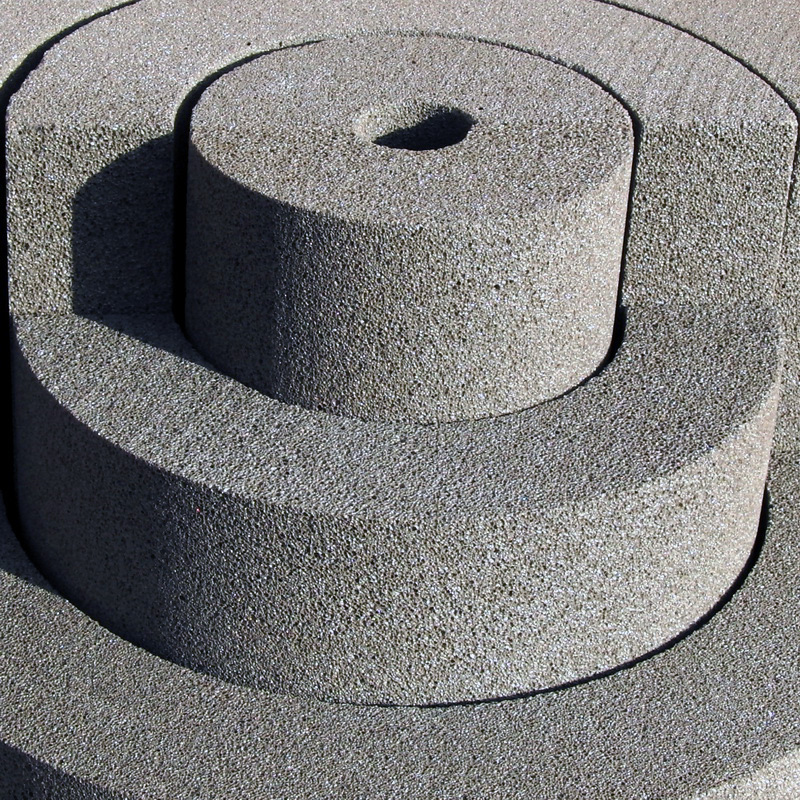

        Газобетон. Газобетон представляет из себя разновидность ячеистого бетона. Газобетон получают из смеси песка, воды, разбавленной газообразующими добавками (алюминиевая пудра) и вяжущим элементом (портландцемент). Газобетон отличается прочностью и рядом других характеристик, делающих его отличным материалом для изготовления целого спектра изделий-материалов для строительства: из газобетона делают стеновые блоки разных размеров, элементы теплоизоляции, плиты перекрытий, а так же плиты покрытий, огнеупорные изделия. Уникальностью газобетона является то, что его плотность может изменяться в диапазоне от 200 до 1200 килограмм на кубический метр. Наименее плотный газобетон – это отличный теплоизолятор, плотный газобетон это материал, идеально подходящий для строительства покрытий, перекрытий, и стен, в том числе капитальных стен.

         Сочетание легкости и прочности  предают газобетону особую функциональную полезность при средне плотности газобетон в разы легче силикатного кирпича. Газобетон легко пилится, сверлится, в него без труда можно забивать гвозди и штрабить его при помощи обычного плотницкого инструмента. Все это делает газобетон отличным материалом для строительства капитальной стены. Помимо этого следует отметить, что газобетон отлично удерживает и аккамулирует тепло, обеспечивает хорошую звукоизолюцию и превосходит по всем этим показателям кирпич практически вдвое.

           Газобетон относится к экологически чистым материалам, помимо этого газобетон отличается долговечностью и отличной влагоустойчивостью, следует отметить, что среди прочих материалов, использующихся при строительстве стен. Газобетон обладает самыми высокими показателями по влагостойкости и антикоррозийным свойствам.

           Стандартный размер газобетонного блока – 60x25x20 см, подобный блок заменяет 17 кирпичей и весит почти в четыре раза меньше.

            В строительстве достаточно широко используется так же и другой материал – пенобетон. Этот материал используется с 1924 года. Пенобетон хорошо подходит для строительства капитальной стены. Он представляет из себя достаточно легкий ячеистый бетон, который производится из смеси из смеси цемента, гипса, песка, воды и пены. Роль пены в этом растворе заключается в том, что она обеспечивает содержание и равномерное распределение воздуха в материале. Как правило, в качестве пенообразователя используются специальные смеси, как органические, так и неорганические. Первые получаются на основе протеина, последние из синтетических веществ, образующихся при производстве моющих средств. Пенобетон обладает целым рядом преимуществ: дешевизна, экологичность, прочность, долговечность. Пенобетон совмещает в себе свойства дерева и камня: при всей прочности, он легок, легко обрабатываем (поддается распиливанию), в него легко забивать гвозди. Пенобетон можно штукатурить, красить. Пенобетон выпускается с различной плотностью и это позволяет извлекать из него широкий спектр строительных возможностей. Изменяя удельный вес пенобетона – можно получить различные свойства, что позволяет использовать его как конструкторский материал, а так же как теплоизоляционный материал.

             Теперь попробуем разобраться, в чем разница между пенобетоном и газобетоном? И какой материал лучше использовать для строительства капитальной стены? Внешне газобетон отличается от пенобетона тем, что имеет внешнюю ячеистую структуру, в то время как газобетон имеет внутреннюю ячеистую структуру, за счет этого газобетон прочнее и на него легче ложится штукатурка. Считается, что газобетон является более экологически чистым материалом, хотя это не всегда справедливо, поскольку разные производители строительных материалов иногда используют различные компоненты. Пенобетон обладает более стойкими теплозащитными свойствами. Пенобетон в отличии от газобетона не впитывает влагу. В силу ряда характеристик, опытные строители предпочитают пенобетон для целей теплоизоляции (одна из причин – разница в пропускаемости воды). В целом, пенобетон выигрывает по ряду характеристик, однако, строительство капитальной стены из него обходится почти вдвое дороже. Поэтому если стоит выбор между пенобетоном и газобетоном в качестве строительных материалов, которым следует отдать предпочтение при строительстве капитальной стены, то в таком выборе необходимо руководствоваться своими целями: что же вы хотите получить в итоге: дешевые прочные капитальные стены, построенные из газобетона, которые, правда, не очень хорошо справляются с климатическими капризами или более дорогие, но более теплые и надежные стены из пенобетона, которые могут обойтись в два раза дороже.

           Возможно, читая эти заметки, вы присоединитесь к числу тех людей, которые, пытаясь самостоятельно разобраться в вопросах строительства, запутались в вопросе о том, в чем же состоит разница между газобетоном, пенобетоном, пеногазобетоном и газоселикатом. Следует отметить, что четкого ответа, на вопрос о том насколько различны эти материалы, вы не получите. В основе всех этих материалов так или иначе лежит технология пенобетона. Готовый продукт отличается лишь использованием различных компонентов и различного оборудования, впрочем, как следствие, все эти материалы имеют свои специфические черты, достоинства и недостатки, о которых мы уже немного порассуждали выше. При выборе материала для строительства капитальной стены необходимо конечно же тщательно проконсультироваться со специалистами строителями. Решение о выборе нужно принимать, опираясь на многие факторы: проект дому, бюджет, климатические и географические особенности, личные пожелания.

           К преимуществам капитальной стены, возведенной из газобетона можно отнести:

– Газобетон абсолютно экологичен, и к тому же он нейтрален к биологическим воздействиям любого рода.

– Газобетон обладает отличными теплоизоляционными свойствами, превышающими аналогичные свойства кирпича, поэтому стены возведенные с помощью газобетона не нуждается в дополнительной теплоизоляции, что делает этот материал еще более экономичным и удобным во многих смыслах.

– Капитальная стена из газобетона длительное время сохраняет эксплуатационную стабильность, а так же стабильность формы.

– Газобетон достаточно легок (в сравнении, например, с кирпичом), а потому, использование газобетона при строительстве капитальной стены позволяет прибегать к простым и недорогим технологиям строительства фундамента.

– Капитальная стена, возведенная при помощи газобетона, обладает абсолютной пожароустойчивостью.

– Возведение капитальной стены из газобетона – это самый быстрый вариант строительства стены.

Помимо прочего, следует еще раз повториться о том, что и газобетон и пенобетон очень легко штрабятся, пилятся, в стены, изготовленные с помощью этих материалов, без труда вбиваются гвозди и т. д.

                  Но следует так же и указать на ряд недостатков капитальных стен, возведенных при помощи газобетона:

– Мы уже отмечали такое качество газобетона как гигроскопичность, что означает его «промокаемость», это свойство требует дополнительных затрат и мероприятий направленных на предохранений фасада от действия осадков.

– Газобетон обладает все же не достаточно высокими характеристиками прочности в сравнении с другими материалами, использующимися при возведении капитальной стены.

– Как результат крепление каких-либо массивных элементов интерьера к стене требует специального крепежа. Да и само строительство капитальной стены из газобетона требует участия профессионалов, поскольку именно они знают, как правильно класть блоки, чтобы минимизировать возможные негативные последствия не слишком высоких показателей прочности данного материала.

          Одним из самых популярных в настоящее время способов строительства капитальной стены становится монолитное строительство. Следует отметить, что монолитное строительство чаще всего применяется при возведении многоэтажных зданий. Монолитное строительство применяется так же и при возведении капитальных стен в строительстве загородных домов. Монолитное строительство это технология возведения зданий и стен из железобетона, и следует особенно подчеркнуть, что именно эта технология позволяет строить здания практически любой сложности и этажности. Работы по монолитному строительству делятся на несколько этапов, на первом этапе осуществляется установка опалубки, затем происходит устройство арматурного каркаса, затем совершается заливка бетона, процедуры по «созреванию» бетона, и затем лишь происходит снятие опалубки.

           Монолитное строительство капитальных стен различается на чисто монолитное и сборно-монолитное. Сборно-монолитное строительство чаще всего применяется в строительстве загородных домов и коттеджей. Сборно-монолитное строительство подразумевает строительство капитальных стен и всех несущих элементов из монолита, в то время как наружные стены возводятся из других материалов: кирпича, например. Монолитное строительство капитальных стен получило сегодня широкое распространение благодаря внедрению разнообразных технологий, а так же внедрение систем опалубки, что в общем привело к развитию многообразия в методах монолитного строительства.

            При строительстве капитальных стен малоэтажного дома монолитным способом используется щитовая сборная опалубка или несъемная опалубка. При использовании съемной опалубки практикуется возведение стрехслойной монолитной стены, внешняя сторона которой так же может быть монолитной, либо может быть выполнена из кирпича, либо из штукатурки или полимерных материалов.

            Так получается трехслойная несущая капитальная стена. Практикуется возведение двух видов трехслойной капитальной стены: с внешней монолитной стеной и с внешней кирпичной стеной.

          Как все же выбрать материал для строительства капитальной стены? Здесь нужно учитывать стоимость, скорость строительства, особенности проектов. Поэтому лучше всего доверить выбор профессионалам. Помните, что, обратившись в компанию “РемСтройСервис”, вы получите самое профессиональное и квалифицированное обслуживание: мы бесплатно подберем материалы, подходящие для вашего проекта и вашего кошелька.



Нужно ли утеплять блоки Porotherm. Дом из камня.

Почему Porotherm 44, 51 не надо утеплять

Для этого разберемся в технологиях изготовления керамических блоков. Porotherm производят из смеси глины, песка и выгорающих примесей. Казалось бы, обычный кирпич. Но это не так.

В формы для блоков помещается глина. Ее заранее доводят до состояния пластилина. Так она становится податливой, приобретает однородную текстуру: пропадают уплотнения и пустоты в материале. Так изготовитель добивается высокой прочности блоков и избежания лопин и трещин в них. Дополнительно к глине добавляют выгорающие примеси – винербергер (мелкие древесные опилки). Блоки помещаются в печь для обжига. Там глина затвердевает и закаляется, а мелкие древесные опилки выгорают. Именно поры задерживают в себе тепловую энергию, так сам блок становится теплым.

Коэффициент теплопроводности блоков Porotherm равен 0.15-0.17 Вт/(м·°С), а пустотелого кирпича 0.20 Вт/(м·°С). В теории это означает, что за один час через квадратный метр плиты Porotherm толщиной 1 см перетекает 0.15 ккал теплоты, а через кирпич – 0.20 ккал теплоты, что соответственно больше. То есть блоки Porotherm удерживают в себе больше тепла, а высвобождают менее (0.15 Вт/(м·°С)) и становятся теплее кирпича или древесины, теплопроводность которой 0.25 Вт/(м·°С). Теплые стены = теплый дом.

Такие поризованные блоки толщиной 440 и 510 мм способны удержать тепло в условиях сильных морозов: до минус 45°С. Они имеют высокий уровень теплосопротивления. Одного слоя будет достаточно в условиях теплого и умеренного климата.

А для холодного климата выгоднее построить менее массивную стену из Porotherm 30 или 25 и дополнительно утеплить стены снаружи.

Преимущества однослойных стен из Porotherm 44 и 51

● Дешево – если взять сопоставимые по качеству материалы, то однослойная стена выходит дешевле многослойных. Конечно, чем крупнее габарит блоков, тем дороже они стоят (поштучно). Но на покупку качественного утеплителя уходит намного больше средств, чем на крупногабаритный блок.

● Быстро – квадратный метр стены из блоков Porotherm 44 возводится в среднем за час, а квадратный метр многослойной конструкции (блоки + утеплитель + облицовка кирпичом) строят около 3 часов.

● Сердито – шутка. Однослойные конструкции менее подвержены риску увлажнения. Например, деформация минеральной ваты или пенополистирола приводит к попаданию влаги на блоки. Это верный путь к потере прочности. Придется демонтировать облицовку и заменять утеплитель. На однослойную стену достаточно нанести выравнивающий слой штукатурки.

Тепло не только в блоках, но и между ними

Важная особенность для создания кладки блоков Porotherm – использование теплосберегающего раствора. Он наносится только на горизонтальные швы, при этом полностью исключается заполнение раствором вертикальных промежутков между блоками. Конструкция блока предусматривает вертикальные пазы-гребни. Они вставляются один в другой, словно пазл, поэтому излишняя кладка раствора приведет к потере тепла.

Не стоит волноваться, что весь раствор осядет в пустоты и блоки не скрепятся между собой. Это не так. Именно во избежание этого подготавливают теплый раствор: в сухую смесь вливается подогретая вода (но не кипяток). Теплый раствор имеет более легкую текстуру и улучшенные связующие свойства.

Особо точные по размерам керамоблоки возводятся на тонкий слой клея или клеящей пены.

Теплосберегающие свойства керамоблоков Porotherm снижаются, если использовать обычный цементно-песчаный раствор. В процессе затвердевания образуются горизонтальные мостики холода, которые пропускают большую часть тепла наружу.

Дополнительный способ утепления – минимизировать доборные элементы

Доборными считаются элементы блоков Porotherm, для которых необходимо вертикальное заполнение раствором. Это может быть примыкание углов, изгибы стен и перегородки. То есть, там где ребристая поверхность одного блока стыкуется с ровной стороной другого.

Вертикальная кладка раствора приносит дополнительные теплопотери. Поэтому важно снизить количество доборных элементов до минимума. Для этого важно соблюдать размеры дома, рассчитанного по чертежам и проектам. Площадь и длину стен домов из блоков Porotherm специально планируют так, чтобы в одной стене помещались только целые элементы. Доборные части остаются только в углах здания.

Как выбрать блок Porotherm по размерам

Размеры блоков Porotherm отличаются лишь по длине, остальные значения у разных деталей одинаковы:

● ширина = 24.8 см

● высота = 23.8 см.

● а вот длина зависит от необходимой ширины стен, так как блоки возводятся поперек стены, рельефный длинной стороной друг к другу.

Длина = 25см, 38см, 44см, 51см

Выбор размера блока зависит от нескольких факторов, которые важно рассматривать в совокупности.

● Условия проживания – если нужно построить загородный дачный домик для летнего проживания, то выбирайте плиты Porotherm 38, а для круглогодичного жилья – блоки 44 см и 51 см. Но это условие подходит для умеренного и теплого климата, без сильных зимних морозов. Так мы постепенно подходим к следующему фактору.

● Климат – для холодного климата недостаточно одних блоков в стене, к ним обязательно добавляют утеплитель. Поэтому выбирают Porotherm 38 или 25. Так стена не несёт большую нагрузку на фундамент. Блоки играют роль основания, а теплосопротивлением занимается утеплитель.

● Прочность и ширина фундамента (если таковой уже имеется) – бывает и так, что домовладелец строит дом в поясе с умеренным климатом. Вроде все очевидно – выбираем Porotherm 44. Но фундамент был подготовлен заранее и оказался слишком узким для таких блоков. По требованиям СНиП от 23.02.2003 ширина кладки блоков может превышать ширину цоколя максимум на 20%. Если и это условие невыполнимо, то выбирается вариант стен для холодного климата (основание стены 25 см + утеплитель).

Примечание: для однослойных стен в качестве дополнительного утепления используется слой воздухопроницаемой штукатурки слоем 4-7см.

Для многослойных стен – утеплитель 12 см. Не забудьте указать ширину дополнительного утепления в проектах и предварительных расчетах.

Места с дополнительным утеплением

Если в стенах из керамоблоков помещены железобетонные и металлические элементы, то они утепляются дополнительным слоем материала с уличной стороны.

Ригели над оконными и деревянными проемами закрываются 10 сантиметровым слоем минеральной ваты. Ригели – железобетонные балки-перемычки. Предназначены для сохранения прочности стены в местах окон и дверей. Железобетонный материал пропускает больше тепла, нежели поризованные керамоблоки, поэтому важно утеплить их дополнительным слоем.

Также утепляются и железобетонные рамы, которые проходят между перекрытиями этажей или устанавливаются перед нижним брусом кровли.

Если в здании находятся внутренние  несущие стены, то они привязываются к наружным блокам. Места соединения утепляются аналогично.

Утепление в холодном климате

Используют блоки Porotherm 25.

Утеплители выбирают паропроницаемые – минеральную вату и газобетон низкой степени. Они создают естественный воздухообмен стены, что снижает риск появления влаги.

Не рекомендуются следующие утеплители для климата с суровыми зимами: пенопласт, экструдированный пенополистирол, пеностекло. Они имеют обратный эффект – намокание стены.

Виды утеплителей

Минеральная вата: вид – жесткие плиты. Выбирают с плотность от 125 кг/м куб и более.

Технология – наклеить на блоки с помощью специального клея и нанести тонкий слой паропроницаемой штукатурки.

Минеральная вата: вид – гибкие плиты. Подходит для утепления керамоблоков с плотностью  45-80 кг/м куб.

Технология – гибкую минеральную вату разместить между фасадной обрешеткой, накрыть дышащей мембраной и прикрепить дюбелями. Закрыть облицовочным материалом: кирпичом, сайдингом, плиткой или декоративным камнем.

Газобетонные плиты с плотностью 100-200 кг/м куб.

Технология – плиты наклеить на блоки Porotherm, ставя их на несущее основание – фундамент. Оштукатурить или закрыть облицовочным кирпичом.

Керамический кирпич является самонесущим, он также опирается на фундамент. Важно оставлять зазоры между плитами утеплителя и кирпичной стеной. Это способствует улучшенной вентиляции. Так стена становится трехслойной.

Главный критерий для выбора утеплителя – это долговечность материала. Качественная минеральная вата от известных производителей прослужит 35 лет и более, а газобетонные плиты –  50 лет. Чем выше плотность минеральной ваты, тем дольше будет срок ее эксплуатации. Со временем материал начинает оседать и истончаться. Поэтому минвата с плотностью ниже 45 кг/м куб прослужит менее 25 лет.

Газобетонные плиты представляют собой вспененный камень. При отсутствии переувлажнения материала, его долговечность сравнимы с показателями кирпича и плотного бетона.

Практические советы

1. Выбирая блоки Porotherm 44 и 51, оставьте их без утепления. Достаточно слоя штукатурки с обеих сторон стены.

2. Кладку керамоблоков совершайте только теплым раствором.

3. Используйте минимум доборных элементов для предотвращения излишних теплопотерь

4. Для холодного климата утепление блоков обязательно.

5. Ширина стены из блоков совместно с утеплителем не должна превышать ширину фундамента не более, чем на 20%.

6. Для утепления стен выбирайте блоки Porotherm 25.

7. Дополнительно утепляйте железобетонные и металлические элементы в стенах.

8. Выбирайте утеплитель с большей плотностью – он долговечнее.

Применение термоэлементов

В апреле 2006 года правительство внесло серьезные изменения в раздел Строительных правил, касающийся энергосбережения. Эти изменения были разработаны, чтобы помочь в борьбе с изменением климата и сократить потери энергии в зданиях.

Одним из изменений было введение новых требований, которые будут применяться при ремонте или замене теплового элемента. Тепловой элемент – это крыша, стена или пол, которые отделяют термически кондиционируемое (отапливаемое или охлаждаемое) пространство от любого из следующих элементов:

• Снаружи (включая землю)
• Неотапливаемая часть того же дома
• Строение, на которое не распространяются строительные нормы, например, крыльцо или зимний сад, или Часть того же здания, отапливаемая или охлаждаемая до другой температуры

Ремонт теплового элемента означает добавление нового слоя к тепловому элементу или замену существующего слоя.Если реконструкция составляет более 50% поверхности отдельного элемента или 25% всей ограждающей конструкции здания, перед выполнением работ потребуется одобрение строительных норм, а для термоэлемента может потребоваться модернизация для обеспечения большей изоляции.

При оценке этой доли площади ее следует принимать как долю отдельного элемента, а не всех элементов этого типа здания. Площадь элемента следует интерпретировать в контексте того, ремонтируется ли элемент изнутри или снаружи, например.грамм. при удалении всей штукатурной отделки с внутренней стороны массивной кирпичной стены площадью элемента считается площадь внешней стены помещения. При удалении внешней визуализации это область фасада, на которой находится стена.

Следствием этого изменения является то, что для выполнения многих строительных работ, ранее не подпадающих под действие Строительных норм, поскольку это считалось ремонтом, теперь может потребоваться разрешение. Например:

• Замена шиферного или черепичного кровельного покрытия, даже если оно аналогично
• Повторная штукатурка стены
• Замена войлока на плоской крыше
• Ремонт потолка под холодным чердаком
• Внешний рендеринг или повторный рендеринг стены
• Обновление облицовки мансардного окна
• Ремонт первого этажа с заменой стяжки или деревянного настила

Неподача заявки на строительные работы, как указано выше, является нарушением Строительных норм.Это может привести к судебному преследованию и штрафу для лица, выполняющего работы, и может вызвать проблемы, если собственность впоследствии будет продана. Для нежилых зданий используйте форму заявки на полный план.

Скачать заявку на тепловые элементы Подать заявку на полную схему

Больше от Building Control

Когда мне нужно разрешение строительных норм на ремонт теплового элемента?

Может быть трудно определить, когда ремонт теплового элемента вызывает необходимость в приложении по регулированию строительства.Здесь мы рассмотрим, почему было введено Регламент, и как вы можете рассчитать, когда вам нужно подать заявку.

Фон

Дома в Великобритании обеспечивают 27% общих выбросов углерода в Великобритании, и, учитывая, что 85% домов все еще будут стоять в 2050 году, необходимость модернизации существующего жилищного фонда никогда не была более очевидной.

Правительство пошло по пути, чтобы ввести в действие постановление, которое предусматривает модернизацию теплового элемента, когда в здании ведутся работы.Правительство поставило цель сократить выбросы углерода на 60% к 2050 году.

Правила

, касающиеся экономии топлива и энергии, рассматриваются в Разделе 5 Утвержденного документа L1B, который относится к ремонту или замене теплового элемента, и, в частности, в Положении 23. Важно понимать, что этот Регламент касается модернизации существующего жилищного фонда, когда проводится ремонт отдельного элемента или капитальный ремонт.

Правило 23, которое является обязательной частью строительных норм, предусматривает, что в тех случаях, когда проводятся работы с отдельным тепловым элементом, и объем ремонта составляет более 50% площади поверхности элементов.

Такая работа должна выполняться в соответствии с требованиями L1 (a) (i). Аналогичным образом, если проводится капитальный ремонт, который также должен соответствовать требованиям L1 (a) (i).

Очевидно, прежде чем мы сможем продолжить, нам нужно понять, что представляет собой ремонт или капитальный ремонт. Пункт 5.6A описывает значение капитального ремонта и означает: обновление здания, в котором более 25% поверхности составляет оболочка здания, подвергается ремонту, при котором вся оболочка здания (внешние стены, пол, крыша, окна, двери) , мансардные окна и мансардные окна).

Оболочка здания определяется как физический разделитель между кондиционированной и некондиционной средой здания, включая сопротивление воздуху, воде, теплу, свету и передаче шума.

Ремонт, с другой стороны, для целей данного постановления означает:

Обеспечение нового слоя, такого как облицовка или штукатурка на внешней поверхности, или сухая облицовка внутренней поверхности, которой раньше не было.

Замена существующего слоя, такая как удаление штукатурки или облицовки стен, поверхностей первого этажа и черепицы, требует повышения производительности.
В утвержденном документе упоминается о замене гидроизоляционной мембраны на плоской крыше, что также является реконструкцией, однако это требование было снято на основании Постановления о строительстве (поправка) 2011 года.

Если проводится такая работа, необходимо улучшить характеристики теплового элемента. Таблица 3 дает пороговое значение U, поэтому любой элемент, который хуже этого порога, должен быть улучшен до значения, указанного в таблице (улучшенное значение U) или лучше.

Правила предусматривают, что любая работа, которая не является технически и функционально выполнимой, которая не может быть достигнута простой окупаемостью в течение 15 лет (дается руководство о том, как это достигается), тогда должен быть достигнут наилучший стандарт, который технически и функционально выполним.

Стоит учитывать требования к новым термоэлементам в сравнении с требованиями по модернизации оставшихся термоэлементов, например, для новых полов требуется значение U, равное 0.22 Вт / (м2.К), в то время как более низкое значение приемлемо с учетом улучшенных требований к коэффициенту теплопроводности 0,25 Вт / (м2.К), и то же самое относится ко всему диапазону тепловых элементов.

Давайте посмотрим на правило 5% (примечание 3 в таблице 3).

Это описано в пункте 5.12. В правилах говорится, что если толщина используемой изоляции может уменьшить полезную площадь пола или создать трудности с прилегающими уровнями пола, то положение арендодателя, отличное от указанного в Таблице 3, будет приемлемым.

На рабочих примерах ниже показано, как определяется процентное соотношение капитального и индивидуального ремонта. Давайте еще раз остановимся на типах ремонта и процентном соотношении, так как они могут сбивать с толку.

При капитальном ремонте все поверхности между кондиционированным и некондиционированным пространством учитываются в процентном соотношении, тогда как при ремонте отдельных элементов учитывается только поверхность элемента между кондиционированным и некондиционированным пространством.

Рабочий пример

Капитальный ремонт

Предлагаются работы над двухквартирным домом шириной 6м, глубиной 5м и высотой 5м (для простоты мы сохранили целые цифры и проигнорировали толщину стен).Это дает площадь 30м2 и высоту 85м2 ((6м + 6м + 5м) х 5м в высоту). Площадь крыши будет зависеть от того, где размещена изоляция, поскольку это определяет, где кондиционируемое пространство отделено от безусловной среды. В этом примере мы предположим, что он находится на уровне потолка и равен площади пола (30 м2). Если бы по линии стропил, то было бы чуть больше.

Если общая площадь ограждающей конструкции составляет 145 м2 (30 м2 + 85 м2 + 30 м2), то 25% от этой площади составляет 36.25м2, и любой ремонт, превышающий эту цифру, будет считаться капитальным ремонтом.

Индивидуальный ремонт

Учтите, что ремонтируется только внешняя торцевая стена здания, она будет иметь площадь 25 м2 (5 м x 5 м), поэтому, если более 12,5 м2 (50%) площади будет удалено или добавлен новый слой, тогда это будет представлять собой ремонт, и будут применяться правила. Точно так же, если одна стена комнаты внутри здания ремонтируется (глядя на наше здание, скажем, торцевая стена 2.5 м в глубину и 2,5 м в высоту, это даст площадь 6,25 м2, поэтому любая удаленная поверхность или новый слой более 3,125 м2 будет представлять собой индивидуальный ремонт.)

Используя указанные размеры, мы получаем площадь 30м2 и внешний периметр 16м. Это означает, что 5% площади пола будут составлять 1,5 м2, что при площади более 16 м соответствует 94 мм потерянной площади пола. Следовательно, изоляция внутренних стен толщиной 100 мм будет превышать 5%, а изоляция из гипсокартона толщиной 65 мм – нет. Затем будут проведены расчеты для определения простой окупаемости в течение 15 лет.Это будет сравнение стоимости установки с экономией энергии, полученной в соответствии с предлагаемой спецификацией за 15 лет. Обратите внимание, что стоимость установки указана только для предлагаемой дополнительной изоляции и не должна включать затраты на гипсокартон / штукатурку или работы по удалению исходной поверхности.

Приложение A в Утвержденном документе L1B содержит список экономически эффективных целевых значений U-значения для ряда ремонтных работ.

Это описано в пункте 5.12. В правилах говорится, что если толщина используемой изоляции может уменьшить полезную площадь пола или создать трудности с прилегающими уровнями пола, то положение арендодателя, отличное от указанного в Таблице 3, будет приемлемым.

На рабочих примерах ниже показано, как определяется процентное соотношение капитального и индивидуального ремонта. Давайте еще раз остановимся на типах ремонта и процентном соотношении, так как они могут сбивать с толку.

При капитальном ремонте все поверхности между кондиционированным и некондиционированным пространством учитываются в процентном соотношении, тогда как при ремонте отдельных элементов учитывается только поверхность элемента между кондиционированным и некондиционированным пространством.

Рабочий пример

Капитальный ремонт: Предлагаются работы над двухквартирным домом шириной 6 м, глубиной 5 м и высотой 5 м (для простоты мы сохранили целые цифры и проигнорировали толщину стен).Это дает площадь 30м2 и высоту 85м2 ((6м + 6м + 5м) х 5м в высоту). Площадь крыши будет зависеть от того, где размещена изоляция, поскольку это определяет, где кондиционируемое пространство отделено от безусловной среды. В этом примере мы предположим, что он находится на уровне потолка и равен площади пола (30 м2). Если бы по линии стропил, то было бы чуть больше.

Если общая площадь ограждающей конструкции составляет 145 м2 (30 м2 + 85 м2 + 30 м2), то 25% от этой площади составляет 36.25м2, и любой ремонт, превышающий эту цифру, будет считаться капитальным ремонтом.

Индивидуальный ремонт: примите во внимание, что ремонтируется только внешняя торцевая стена здания, она будет иметь площадь 25 м2 (5 м x 5 м), поэтому, если более 12,5 м2 (50%) площади будет удалено или новый слой добавил, что это будет представлять собой ремонт, и будут применяться правила. Точно так же, если одна стена комнаты внутри здания ремонтируется (глядя на наше здание, скажем, торцевая стена глубиной 2,5 м и 2.5 м высотой, это даст площадь 6,25 м2, поэтому любая удаленная поверхность или новый слой более 3,125 м2 будет представлять собой индивидуальный ремонт.)

Используя указанные размеры, мы получаем площадь 30м2 и внешний периметр 16м. Это означает, что 5% площади пола будут составлять 1,5 м2, что при площади более 16 м соответствует 94 мм потерянной площади пола. Следовательно, изоляция внутренних стен толщиной 100 мм будет превышать 5%, а изоляция из гипсокартона толщиной 65 мм – нет. Затем будут проведены расчеты для определения простой окупаемости в течение 15 лет.Это будет сравнение стоимости установки с экономией энергии, полученной в соответствии с предлагаемой спецификацией за 15 лет. Обратите внимание, что стоимость установки указана только для предлагаемой дополнительной изоляции и не должна включать затраты на гипсокартон / штукатурку или работы по удалению исходной поверхности.

Приложение A в Утвержденном документе L1B содержит список экономически эффективных целевых значений U-значения для ряда ремонтных работ.

Дополнительная информация

Строительные нормативные документы L1A, L2A, L1B и L2B Англия

Строительные нормативные документы L1A, L2A, L1B и L2B Уэльс

Реконструкция исторических зданий и строительные нормы

Обратите внимание: были приняты все меры, чтобы информация была верной на момент публикации.Предоставленные письменные инструкции не заменяют профессионального суждения пользователя. Ответственный за выполнение работ или лицо, выполняющее работы, обязаны обеспечить соблюдение соответствующих строительных норм и правил или применимых технических стандартов.

Активная теплоизоляция как элемент, ограничивающий теплопотери через внешние стены

Основные особенности

•

Активная теплоизоляция – это система для непосредственного соединения земли с настенным теплообменником.

•

Активная теплоизоляция значительно снижает теплопотери через внешнюю стену.

•

В протестированном здании среднее снижение тепловых потерь составило 63% по сравнению со стандартной изоляцией.

•

Минимальное снижение потерь тепла в холодный период было выше 50%.

•

Автоматическая интеллектуальная система управления должна применяться для минимизации перегрева помещения.

Abstract

Авторы представляют предварительные результаты и анализ исследований, проведенных в экспериментальном жилом доме, расположенном в городе Ньиредьхаза в Венгрии.Здание оборудовано инновационной системой прямого соединения грунтового теплообменника с настенным теплообменником. В 2012 году создатель системы Тамаш Баркани получил патент на активную теплоизоляцию зданий. В этой статье авторы пытаются ответить на вопрос, в какой степени система активной изоляции может заменить обычно используемые стандартные системы пассивной изоляции. Первоначальные результаты исследований позволяют сделать вывод, что активная теплоизоляция значительно улучшает изоляционные параметры внешней стены.В анализируемые периоды снижение общего количества теплопотерь через внешние стены составило с 53% в феврале до 81% в ноябре. Эквивалентный коэффициент теплопередачи U _eq анализируемой стены зависел от местных климатических условий и составлял 0,047 Вт / (м ² K) в ноябре и 0,11 Вт / (м ² K) в марте, тогда как стандартное значение коэффициента пропускания составляло 0,282 Вт / (м ² K). Полученные положительные результаты исследований должны стать основой для внедрения инновационной системы в зданиях NZEB.

Ключевые слова

Активная теплоизоляция здания

Трубопроводная стена

Тепловое соединение между стеной и землей

Эквивалентный коэффициент теплопередачи

Здания nZEB

Тепловой комфорт здания

Рекомендуемые статьи Цитирующие статьи (0)

Просмотр аннотации

© 2019 Авторы. Опубликовано Elsevier B.V.

Рекомендуемые статьи

Цитирующие статьи

Исследования, журналы, авторы, подписчики, издатели

		Как крупный международный издатель академических и исследовательских журналов Science Alert издает и разрабатывает названия в партнерстве с самыми престижные научные общества и издатели.Наша цель заключается в том, чтобы максимально широко использовать качественные исследования. аудитория.
		Мы прилагаем все усилия, чтобы поддержать исследователей которые публикуют в наших журналах. Есть масса информации здесь, чтобы помочь вам публиковаться вместе с нами, а также ценные услуги для авторов, которые уже публиковались у нас.
		2021 цены уже доступны. Ты может получить личную / институциональную подписку перечисленных журналы прямо из Science Alert. В качестве альтернативы вы возможно, пожелает связаться с выбранным вами агентством по подписке. Направляйте заказы, платежи и запросы в службу поддержки. в службу поддержки клиентов журнала Science Alert.
		Science Alert гордится своей тесные и прозрачные отношения с обществом. В виде некоммерческий издатель, мы стремимся к самому широкому возможное распространение публикуемых нами материалов и на предоставление услуг высочайшего качества нашим издательские партнеры.
		Здесь вы найдете ответы на наиболее часто задаваемые вопросы (FAQ), которые мы получили по электронной почте или через контактную форму в Интернете.В зависимости от характера вопросов мы разделили часто задаваемые вопросы на разные категории.
		Азиатский индекс научного цитирования (ASCI) стремится предоставить авторитетный, надежный и значимая информация по освещению наиболее важных и влиятельные журналы для удовлетворения потребностей мировых научное сообщество.База данных ASCI также предоставляет ссылку к полнотекстовым статьям до более чем 25000 записей с ссылка на цитированные ссылки.

4-1-8: ТРЕБУЕМЫЕ СТАНДАРТЫ ТЕПЛОИЗОЛЯЦИИ:

4-1-8: ТРЕБУЕМЫЕ СТАНДАРТЫ ТЕПЛОИЗОЛЯЦИИ:

1. Требования настоящего Кодекса должны регулировать конструкцию жилых ограждающих конструкций, которые будут обеспечивать оптимальное тепловое сопротивление и минимальное количество воздуха проникновение для эффективного использования энергии независимо от источника энергии (см. определение «жилые дома»).

2. Альтернативные материалы – метод строительства, конструкция или изоляционные системы: положения настоящего Кодекса не предназначены для предотвращения использования каких-либо материалов, методов строительства, конструкции или изоляционных систем, специально не предписанных в настоящем документе, при условии, что такое строительство , конструкция или изоляционные системы соответствуют целям Кодекса. Этот Кодекс также не предназначен для сокращения каких-либо требований по безопасности или охране здоровья.

3. Определение проектных тепловых свойств строительных компонентов, включая изоляционные материалы, должно основываться на значениях, присвоенных материалам в последней публикации Справочника по основам Американского общества отопления, охлаждения и воздуха. Инженеры по кондиционированию (ASHRAE).

4. Этот Кодекс устанавливает критерии для:

a. Новые жилые дома (тип А-1).

г. Пристройки к существующим жилым домам (тип А-1).

B. Здания, освобожденные от уплаты налогов: Здания, которые не отапливаются и не охлаждаются.

C. Применение к существующим зданиям:

1. Пристройка жилых помещений к существующим жилым зданиям может производиться без приведения всего здания или конструкции в соответствие. Новая работа должна соответствовать применимым положениям настоящего Кодекса.

2. Любое изменение в использовании здания, построенного в соответствии с настоящим Кодексом, не допускается, если такое здание или сооружение не соответствует применимым требованиям настоящего Кодекса, определяемым новым использованием.

D. Определения:

СТРОИТЕЛЬНЫЙ КОНВЕРТ: Элементы здания, которые окружают кондиционируемые помещения, через которые тепловая энергия может передаваться наружу или снаружи.

СТРОИТЕЛЬСТВО: Должностное лицо, уполномоченное действовать от имени ответственного государственного органа для обеспечения соблюдения настоящего Кодекса.

ПЛОЩАДЬ КОНДИЦИОНЕРА: Горизонтальная проекция той части внутреннего пространства, которая заключена в пределах внешних стен и которая прямо или косвенно обусловлена ​​энергопотребляющей системой.

ЭНЕРГИЯ: способность выполнять работу; принятие ряда форм, которые могут быть преобразованы одна в другую, таких как термическая (тепловая), механическая (работа), электрическая и химическая; в обычных единицах США, измеряемых в киловатт-часах (kwh) или британских тепловых единицах (Btu).

ЭНЕРГИЯ, НОВАЯ: См. Определение Новой Энергии.

ЭНЕРГИЯ, ВОССТАНОВЛЕННАЯ: См. Определение восстановленной энергии.

ВНЕШНИЙ КОНВЕРТ: См. Определение ограждения здания.

ТОПЛИВО: Вещество, которое может использоваться для выработки тепла или выработки электроэнергии.

КЛАСС: Среднее значение готового уровня земли в центре стен здания. В случае, если стены здания параллельны тротуару (тротуарам) и находятся в пределах пяти футов (5 футов) от тротуара (тротуаров), уклон должен быть средней конечной отметкой такого тротуара (тротуаров) между линиями боковых участков.

ОБЩАЯ ПЛОЩАДЬ ЭТАЖА: Сумма площадей нескольких этажей здания, включая подвалы, подвалы, антресоли и промежуточные этажи, а также пентхаус с высотой потолка, измеренная от внешних граней наружных стен или от средней линии стен, разделяющих здания. .

ПЛОЩАДЬ СТЕНЫ: Вертикальная проекция площади внешней стены, ограничивающей внутреннее пространство, которая регулируется энергопотребляющей системой; включает непрозрачные стены, окна и двери. Общая площадь наружных стен состоит из всех непрозрачных участков стен, включая фундаментные стены над уровнем земли, между перемычками пола, периферийными краями полов, оконными зонами, включая створки, и дверными зонами, где такие поверхности подвергаются воздействию наружного воздуха и закрывают обогреваемый или механически охлаждаемое пространство, включая промежуточные области между двумя (2) такими пространствами.

HVAC: Отопление, вентиляция и кондиционирование.

ДОПОЛНИТЕЛЬНАЯ КОМНАТА: Любая комната или закрытое пространство, используемое или предназначенное для использования людьми, находящимися в жилом помещении, включая, помимо прочего, ванные комнаты, топочные комнаты, прачечные и закрытые коридоры.

ТЕПЛО: форма энергии, которая передается за счет разницы температур.

ОТОПИТЕЛЬНОЕ ПОМЕЩЕНИЕ: Помещение внутри здания, снабженное системой принудительного теплоснабжения.

ИСТОРИЧЕСКИЕ ЗДАНИЯ: Здания, которые были специально обозначены как исторически значимые государственным или местным органом управления, или внесены в Национальный реестр исторических мест, или которые были определены как имеющие право на включение в список.

ИНФИЛЬТРАЦИЯ: Неконтролируемая утечка воздуха внутрь через трещины и промежутки в любом элементе здания, а также вокруг окон и дверей здания, вызванная воздействием давления ветра и / или влиянием разницы в плотности воздуха в помещении и на улице.

МОБИЛЬНЫЙ ДОМ: Любое транспортное средство или аналогичное переносное сооружение, используемое или сконструированное таким образом, чтобы его можно было перемещать по общественным улицам или автомагистралям, и спроектированное таким образом, чтобы его можно было использовать как жилую единицу для одного или нескольких человек, при условии, что любая конструкция в целом на постоянном фундаменте, с постоянно снятыми колесами, дышлом и сцепкой, не может рассматриваться как дом на колесах.

НОВАЯ ЭНЕРГИЯ: Энергия, кроме рекуперированной энергии, используемая для отопления или охлаждения.

НЕЗАВИСИМЫЕ ИСТОЧНИКИ ЭНЕРГИИ: Источники энергии (за исключением минералов), получаемые из поступающей солнечной радиации, включая фотосинтетические процессы; от явлений, возникающих в результате этого, включая ветер, волны и приливы, разницу температур озера или пруда; и энергия, полученная из внутреннего тепла Земли, включая ночной теплообмен.

НЕПОМЯЩИЕ ПЛОЩАДКИ: Все открытые участки ограждающей конструкции здания, которые закрывают кондиционируемое пространство, за исключением отверстий для окон, световых люков, дверей и систем обслуживания здания.

R: термическое сопротивление материала –

или здания (R-1).

секция конвертов. u

ВОССТАНОВЛЕННАЯ ЭНЕРГИЯ: использованная энергия, которая в противном случае была бы потрачена впустую из энергосистемы.

REHEAT: Применение явного тепла к приточному воздуху, который ранее был охлажден ниже температуры кондиционируемого помещения либо механическим охлаждением, либо введением наружного воздуха для обеспечения охлаждения.

СБРОС: Регулировка уставки контрольного прибора на более высокое или более низкое значение автоматически или вручную для экономии энергии.

ЖИЛОЙ ЗДАНИЕ ТИПА A-1: ​​Все жилые единицы, включая многоквартирные дома, не превышающие тридцати пяти футов (35 футов) в высоту. Мобильные дома исключены из этого определения.

СБОРКА КРЫШИ: A. Сборка крыши должна рассматриваться как все компоненты оболочки крыши / потолка, через которые проходит тепло, создавая тем самым потери или усиление передачи тепла зданию, если такая сборка подвергается воздействию наружного воздуха и включает нагретую или механически охлаждаемое пространство.

B. Общая площадь сборки крыши состоит из общей внутренней поверхности такой сборки, включая световые люки, открытые для нагреваемого или механически охлаждаемого пространства.

C. При использовании потолочных пленумов с возвратным воздухом сборка крыша / потолок должна:

1. Для целей теплопередачи не включать ни потолок, ни камеру статического давления как часть сборки, и,

2. Для брутто области, исходя из внутренней поверхности верхней поверхности камеры статического давления.

СЕРВИСНЫЕ СИСТЕМЫ: Все энергопотребляющие системы в здании, которые используются для предоставления услуг жителям или процессам, размещенным в нем, включая, помимо прочего, HVAC, нагрев технической воды, освещение, транспортировку, приготовление пищи или приготовление пищи, стирку и т.п. функции.

ОБСЛУЖИВАНИЕ ВОДЯНОГО ОТОПЛЕНИЯ: Подача горячей воды для бытовых или коммерческих целей, кроме отопления.

СПРОС НА ОБСЛУЖИВАНИЕ ВОДЫ: Максимальный расчетный объем отвода энергии из системы водяного отопления в установленный период времени (обычно час в день).

ИСТОЧНИК СОЛНЕЧНОЙ ЭНЕРГИИ: Источник тепловой, химической или электрической энергии, получаемый непосредственно в результате преобразования падающего солнечного излучения.

ТЕПЛОПЕРЕДАЧА (U): Общий коэффициент теплопередачи (воздух в воздух), выраженный в единицах британских тепловых единиц в час на квадратный фут на градус Фаренгейта. Это временная скорость теплового потока. Значение U применяется к комбинациям различных материалов, используемых последовательно на пути теплового потока, отдельных материалов, составляющих секцию здания, воздушных пространств и поверхностных воздушных пленок с обеих сторон строительного элемента (U-1 / R).

ТЕПЛОПЕРЕДАЧА (Uo): Общая (средневзвешенная) теплопередача общей площади внешней оболочки здания, выраженная в единицах британских тепловых единиц в час на квадратный фут площади пола на градус Фаренгейта.

ТЕРМОСТАТ: прибор, который измеряет изменения температуры и управляет оборудованием для поддержания заданной температуры.

E. Планы и спецификации: Планы и спецификации должны подаваться с каждой заявкой на получение разрешения на строительство.

1. Планы и спецификации должны достаточно подробно отображать все относящиеся к делу данные и характеристики здания, включая критерии проектирования, материалы компонентов внешней и внутренней оболочки, значения R элементов оболочки и значения R изоляционных материалов для обозначения соответствие требованиям настоящего Кодекса.

2. Здания, спроектированные со значением общего коэффициента теплопередачи (Uo), равным или меньшим, чем один, вытекающий из требований к R-значению, представленных в настоящем документе, считаются соответствующими требованиям Кодекса.

F. Классификация зданий для целей настоящего Кодекса: То же, что и определение жилых домов (Тип A-1). Все жилые единицы, включая многоквартирные дома, не превышающие тридцати пяти футов (35 футов) в высоту.

G. Допустимая практика проектирования зданий для жилых зданий (Тип A-1): Требования, содержащиеся в этом Разделе, применимы только к зданиям Типа A-1. Такие здания, построенные в соответствии с настоящим Разделом, считаются соответствующими настоящему Кодексу.

1.Непрозрачные комплекты наружных стен: Комплекты непрозрачных наружных стен должны иметь суммарное минимальное значение R, равное девятнадцати (19), за исключением случаев, когда общая теплопередача общей площади внешней оболочки здания спроектирована и построена таким образом, чтобы общий коэффициент пропускания (U9) равно или меньше единицы, вытекающей из других предписывающих требований настоящего Кодекса в отношении значения R. (См. Подраздел E2 данного раздела)

2. Стены:

a. Оболочка наружной стены может быть выбрана, но не ограничена типами, показанными в подразделе J, Таблица №1 настоящего раздела. В зависимости от типа изоляции, значения R этой изоляции и типа остекления максимально допустимый процент остекления внешней стены должен определяться по таблице остекления в подразделе J, таблица № 2 данного раздела.

г. Площадь внешней стены рассчитывается с использованием:

(1) Расстояние по горизонтали периметра внешней стены, отделяющей обогреваемые от неотапливаемых помещений.

(2) Вертикальный размер – это расстояние от чистового потолка конструкции крыши / потолка до:

(A) Чистового пола над неотапливаемой зоной или

(B) степени, если внутреннее пространство отапливается ниже или на этом уровне.Неизолированные фундаментные стены не должны входить в площадь стен.

3. Площадь остекления: Площадь остекления:

a. Рассчитываться на финишной проеме.

г. Включите все входные двери.

г. Неограниченное количество при установке в южной стене при условии:

(1) Двойное или тройное остекление и

(2) Остекление защищено от проникновения летнего солнца непрозрачным верхом, выступающим минимум на тридцать дюймов (30 дюймов) включая водосточные желоба или одну треть (1/3) расстояния от потолка до подоконника, в зависимости от того, что больше, или другое подходящее затенение (юг определяется как падение конуса, ограниченного +30 градусов от истинного солнечного юга).

4. Крыша / потолок: совокупная минимальная стоимость сборки крыши / потолка должна составлять R-30, за исключением условий подраздела E2 данного Раздела. См. Типовые сборки крыши / потолка, подраздел J3, таблица № 3 этого раздела.

5. Полы в неотапливаемых помещениях: Полы в сборе должны быть утеплены минимумом R-19, за исключением условий подраздела E2 настоящего Раздела.

6. Фундаментные стены: Фундаментные стены в отапливаемых подвалах должны быть изолированы минимум R-10 от нижней стороны пола до двух футов (2 футов) ниже уровня земли (см. Определение «степень») снаружи или внутри здания. фундаментная стена, кроме случаев, предусмотренных частью Е2 настоящего Раздела.

7. Плита на первом этаже: Плита на первом этаже должна быть теплоизолирована на расстоянии двух футов (2 ‘) от края плиты и вниз от верха плиты до низа плиты или двух футов ( 2 ‘) от верха плиты до глубины на два фута (2’) ниже уровня земли по ее периметру с проверенной и принятой теплоизоляцией, имеющей общий коэффициент сопротивления десять (10) или лучше.

8. Утечка воздуха: все отверстия и отверстия должны быть заделаны, герметизированы или герметизированы, включая внешние стыки вокруг окон и дверных коробок; проемы между стенами и фундаментом, между стенами и крышей / потолком и между стеновыми панелями; проемы при проникновении инженерных сетей через стены, полы и двери; и все другие подобные открытия.

9. Наружные двери и окна: Все внешние двери и окна должны быть спроектированы таким образом, чтобы минимизировать утечку воздуха внутрь или из ограждающей конструкции здания.

10. Фундаменты: Фундаменты должны иметь уплотнитель порога между пластиной порога и опорной стеной фундамента.

11. Алюминиевые окна: Все алюминиевые окна должны иметь термический разделитель между внутренней и внешней стенами.

H. Отопление технической воды для зданий типа A-1: ​​

1.Теплоэффективный метод: горячая вода для бытовых, санитарных и бассейновых нужд должна производиться и подаваться таким образом, чтобы способствовать экономии тепловой энергии.

2. Трубная обертка: Рекомендуется прокладывать трубы технической горячей воды с имеющейся в продаже оберткой для труб.

3. Контроль температуры:

a. Автоматика: Системы водяного отопления должны быть оборудованы автоматическим контролем температуры.

г. Выключение: должен быть предусмотрен отдельный выключатель, позволяющий отключать энергию, подаваемую в электрические системы водяного отопления.Должен быть предусмотрен отдельный клапан, позволяющий отключать энергию, подаваемую на главную горелку (и) всех других типов систем водяного отопления.

I. Строительное механическое оборудование и средства управления для жилых зданий (Тип A-1):

1. Все устройства, компоненты и их элементы HVAC должны соответствовать требованиям настоящего Раздела.

2. Оборудование для обогрева внутреннего сгорания: Все оборудование для комфортного обогрева, работающее на газе и жидком топливе, должно иметь минимальную эффективность сгорания семьдесят пять процентов (75%) при максимальной номинальной мощности.Эффективность сгорания определяется как сто процентов (100%) минус потери в дымовой трубе в процентах от подводимого тепла. Потери по стеку:

a. Потери из-за явного тепла в сухих дымовых газах.

г. Потери из-за неполного сгорания.

г. Потери из-за явного и скрытого тепла во влаге, образовавшейся при сгорании водорода в дымоходе.

3. Контрольный:

а. Температура: Каждая система отопления, вентиляции и кондиционирования воздуха должна быть оснащена по крайней мере одним термостатом для регулирования температуры.Рекомендуется, чтобы каждый термостат был настроен следующим образом:

(1) Если используется для управления нагревом, максимальная температура составляет семьдесят два градуса по Фаренгейту (72 ° F).

(2) Если используется для управления охлаждением, минимальная температура составляет семьдесят шесть градусов по Фаренгейту (76 ° F).

4. Термостаты: По крайней мере, один термостат для регулирования температуры помещения должен быть предусмотрен для каждой отдельной системы HVAC и / или для каждой жилой единицы.

5.Изоляция воздуховодов: Все воздуховоды, камеры статического давления и кожухи, не установленные в отапливаемом помещении, имеют теплоизоляцию минимум R-6, а все поперечные стыки должны быть герметизированы лентой или мастикой.

6. Заслонки: рекомендуется, чтобы в каминах были работающие заслонки и использовался наружный воздух для горения. (Порядок 80-118; Кодекс 1998 г.)

Как работает изоляция

Как работает изоляция

Изоляция обеспечивает сопротивление тепловому потоку.

На этой странице:

• Где теряется тепло
• R-значения
• Как работает объемная изоляция
• Светоотражающая изоляция
• Тепловые мосты

Изоляция снижает потери тепла из здания, обычно за счет использования объемных и легких материалов, таких как как стекловолокно или полистирол между элементами обрамления.

Изоляция – очень важный элемент тепловых характеристик здания, но не единственный. Даже если дом хорошо изолирован, тепло все равно может уходить через воздушные зазоры, окна, зазоры в изоляции и такие элементы здания, как каркас, как описано ниже в разделе «Мосты холода». Тепловые характеристики здания зависят от совместной работы всех элементов здания.

Где теряется тепло

Типичные потери тепла в неизолированном доме

В неизолированном доме с деревянным каркасом 3035% тепла теряется через крышу, 2131% через окна и 1825% через стены.Пол и утечка воздуха составляют оставшуюся потерю тепла.

Потери тепла из дома, утепленного в соответствии с действующими минимальными требованиями Строительного кодекса.

В доме, утепленном в соответствии с текущими требованиями, окна составляют самую большую долю потерь тепла.

R-значения

Изоляционные характеристики измеряются в R-показателях, которые определяют термическое сопротивление строительного материала или любой части здания, такой как крыша, стена или пол.

Имеющиеся в продаже изоляционные материалы имеют значения R. Однако коэффициент сопротивления R любой части здания зависит не только от изоляции, но и от тепловых характеристик других элементов, таких как каркас и облицовка.

Материалы с высокой плотностью, такие как бетон, кирпич или камень, обеспечивают отличную тепловую массу, но имеют низкие значения R и поэтому являются плохими изоляторами. Тонкие металлы, такие как профилированные стальные облицовки и фиброцементные листы, также имеют низкие значения R и, следовательно, также являются плохими изоляторами.

Чтобы определить требования к изоляции, необходимо рассчитать R-значения для каждой части здания. Для получения более подробной информации см. Определение требований к изоляции.

Как работает объемная изоляция

Объемная изоляция работает путем улавливания сухого воздуха в легких и объемных материалах. Неподвижный воздух плохо проводит тепло, поэтому объемные материалы, которые могут удерживать большое количество воздуха, могут снизить способность теплопередачи за счет теплопроводности. Если материал состоит из множества небольших карманов захваченного воздуха, а не из большого непрерывного объема воздуха, способность передавать тепло путем конвекции также снижается.Повседневный пример – пуховое или волокнистое одеяло.

Объемная изоляция

Объемные изоляционные материалы, такие как шерсть, полиэстер, стекловата и пенопласты, задерживают воздух и снижают скорость теплопередачи.

Светоотражающая изоляция

Приемлемое решение h2 / AS1 больше не допускает использование фольгированной изоляции (с 1 января 2017 г.).

Модернизация или ремонт фольгированной изоляции под подвесными полами запрещены с 1 июля 2016 года.

Тепловые мосты

Мосты холода, также называемые мостиками холода, представляют собой части оболочки здания, через которые тепло может легче уйти, поскольку строительный материал соединяет или соединяет мосты с обеих сторон оболочки здания. Примеры тепловых мостов включают:

• деревянный или стальной каркас в наружных стенах, которые соединяются как с внутренней, так и с внешней гранями стены
• алюминиевые оконные рамы, не имеющие теплового разрыва
• зазоры в (плохо) установленной изоляции.

Одной из областей теплового моста, сильно влияющей на производительность, является деревянный каркас в стенах. В одном исследовании, проведенном в 47 новых домах, было обнаружено, что среднее содержание деревянного каркаса в наружных стенах (за исключением дверей и окон) составляло 34%. Это намного выше, чем обычно предполагалось 1418%. Вы можете узнать больше в ER53 Измерение степени теплового моста во внешних деревянных каркасных стенах в Новой Зеландии .

Если изоляция была просто установлена ​​между балками или стойками, R-значение строительного элемента, вероятно, будет меньше, чем R-значение используемой изоляции из-за теплового моста.Тепловые мосты можно уменьшить за счет правильной установки изоляции и использования изоляционных свойств, таких как обшивка на внешней стороне стоек или использование термических разрывов в алюминиевом остеклении. Более подробная информация представлена ​​на страницах, посвященных изоляции крыши, изоляции стен, изоляции пола и окон.

Обновлено: 19 октября 2020 г.

Краткое и простое руководство по значениям U

Понимание и измерение U-значений становится все более важным, поскольку мы стремимся повысить экологичность и производительность наших зданий.

U-Value – это мера общей скорости теплопередачи всеми механизмами при стандартных условиях через конкретную секцию конструкции.

Другими словами, коэффициент теплопередачи используется для измерения того, насколько хорошо или плохо компонент передает тепло изнутри наружу. Чем медленнее или труднее теплопередача через компонент, тем ниже коэффициент теплопередачи. Это означает, что мы ищем более низкую U-ценность.

Чем ниже значение U, тем лучше.

Когда мы говорим о компоненте, мы можем иметь в виду стеклянную панель, деревянную дверь или полную конструкцию здания, такую ​​как полая стена. Мы можем определить, сколько тепла проходит через каждый элемент конструкции здания, и определить коэффициент теплопередачи на основе количества энергии, потерянной через квадратный метр материала.

Не забывайте, что вы можете загрузить наше удобное руководство, нажав кнопку ниже:

Нажмите здесь, чтобы загрузить

Какие единицы для значений U?

Показатель U измеряется в Вт / м² K

Это разбивается как: Скорость теплового потока (в ваттах) через 1 м² конструкции при разнице температур в конструкции в 1 градус (K или ˚C)

Пример:

Стена 1 с U-значением 0.3 Вт / м2 K будет терять тепло вдвое меньше, чем стена 2, имеющая коэффициент теплопроводности 0,6 Вт / м2 K

Итак, чем НИЖЕ значение U, тем ЛУЧШЕ.

Чем ниже значение коэффициента теплопередачи, тем эффективнее конструкция сохраняет тепловой поток через конструкцию до минимума.

Важны ли значения U в части L документа, утвержденного строительными нормами?

Показатели U

учитываются в Части L. Документа, утвержденного Строительными нормами.В следующих ссылках на Строительные нормы и правила мы будем предполагать, что всегда имеем в виду новое строящееся жилище.

Достижение определенного U-значения – это не упражнение для галочки. Важно, чтобы здание рассматривалось как единое целое. Это отражено в том, как изложена Утвержденная часть L документа. Чтобы соответствовать строительным нормам, необходимо учесть следующие моменты:

Здание должно быть спроектировано таким образом, чтобы показывать, что уровень выбросов углекислого газа для всего здания (уровень выбросов CO2 в жилище или DER) не превышает максимального или целевого уровня выбросов CO2 (TER).

Потери энергии через структуру здания для всего здания (энергоэффективность жилой ткани DFEE) не должны превышать максимального или целевого допуска (целевая энергоэффективность жилой ткани TFEE).

Многие из этих расчетов можно выполнить с помощью программного обеспечения SAP.

Область, которая относится к U-значениям, – это DFEE и TFEE.

DFEE (энергоэффективность жилой ткани) не должна быть хуже, чем TFEE (целевая энергоэффективность ткани).TFEE, кратко изложенный в разделе 5 ADL1A, предоставляет сопутствующие рекомендации по спецификации условного жилища.

Какие значения U необходимы для строительных норм?

В настоящее время Часть L1A строительных норм и правил (которая относится к новым жилищам) выглядит следующим образом:

• Требуемое значение коэффициента теплопередачи U Наружные стены 0,18 Вт / м² · K
• Требуемое значение коэффициента теплопередачи U Стены для вечеринок 0,0 Вт / м²K
• Требования к показателю теплопроводности Этаж 0,13 Вт / м²K
• Требуемое значение U Крыша 0.13 Вт / м² ·
· K
• Требуемый коэффициент теплопроводности Окна (коэффициент теплопередачи всего окна) 1,4 Вт / м² · K
• Требование к показателю U Непрозрачные двери 1,0 Вт / м²K
• Требование к коэффициенту теплопередачи U Полуостекленные двери 1,2 Вт / м²K

Калькулятор U-значения:

В Интернете есть несколько хороших калькуляторов коэффициента U, которые стоит проверить, если у вас мало времени. Некоторые из них предназначены для расчета любого накопления, тогда как другие были разработаны производителями изоляции, которые специально занимаются своими собственными продуктами.

Прокрутите вниз, чтобы просмотреть рекомендуемые онлайн-калькуляторы U-значения.

Как рассчитать U-значение

Хотя онлайн-калькуляторы U-значения действительно полезны, а некоторые более интеллектуальные программы для моделирования рассчитают U-значение за вас, стоит научиться делать это самостоятельно, на случай, если он появится на экзамене. В конце концов, это довольно просто, если знать, как это сделать.

Чтобы рассчитать коэффициент теплопередачи для конкретной части конструкции здания, вам необходимо немного знать о каждом элементе конструкции.

Термическое сопротивление (R)

U-значения рассчитываются на основе теплового сопротивления частей, составляющих определенную часть конструкции. Передача тепла противодействует в разной степени в зависимости от материала и поверхности. Термическое сопротивление определяется как мера сопротивления теплопередаче, обеспечиваемая конкретным компонентом строительного элемента.

Для расчета теплового сопротивления необходимо знать толщину материала и значение теплопроводности (K).Эти значения можно найти в справочнике Metric Handbook или в карманном справочнике архитекторов (чрезвычайно полезен карманный справочник Architects , я бы рекомендовал каждому студенту-архитектору иметь копию этой книги).

Теплопроводность материалов (Вт / мК)

R = д / к

Где

R = термическое сопротивление (м2K / Вт)

d = Толщина материала (в метрах – очень важно)

k = теплопроводность материала (Вт / м · K)

Вы должны знать тепловое сопротивление (R), чтобы рассчитать значение u.Если вы указываете стандартные изделия, часто легко найти значения сопротивления для этих элементов. Иногда для получения этих сведений стоит взглянуть на веб-сайты конкретных производителей.

Общее сопротивление (Rt)

Ra – это полость в воздушном пространстве, и ее значения также можно найти в Карманной книге архитекторов.

Как узнать значение Rso и RSI?

Rso – это сопротивление внешней поверхности, а Rsi – сопротивление внутренней поверхности.Эти значения указаны в Карманной книге архитекторов как:

.

Значение U

Теперь у вас есть значение Rt, расчет прост: один делится на Rt. Вот и ваша U-ценность.

Другие полезные биты:

Architecture.com руководство по U-Value Руководство BRE по U-значениям

Один из наших читателей, Брайан, любезно предоставил доступ к расчетам U-Value живого проекта, чтобы вы могли понять, в чем дело.Щелкните ссылку ниже для просмотра.

Расчет значений U, взвешенных по площади

Брайан также предоставил нам доступ к очень полезному « Part L1B & Что вам нужно знать, чтобы ваше здание прошло »

Онлайн-калькуляторы коэффициента теплопередачи:

Thermal Calc Online

Vesma Calculator (Кажется, лучший)

Калькулятор U-Value Rockwool – Только для продуктов Rockwool

Калькулятор U-Value Kingspan – только продукты Kingspan

Британский калькулятор гипса

Артикул:

Макмаллан, Р.2007. Экология в строительстве

Не забывайте, что вы можете загрузить наше удобное руководство, нажав кнопку ниже:

Нажмите здесь, чтобы загрузить .
