Монтаж перегородок из гипсокартона

Гипсокартон прост в монтаже и отделке и позволяет изготовить конструкции практически любой формы и размера. Одно из самых часто встречающихся сооружений из гипсокартона – межкомнатная перегородка.

Работы начинаются с изготовления каркаса перегородки. Для этого применяются специальные металлические профили для гисокартона – направляющий (стартовый) профиль и несущий профиль, к которому производится монтаж гипсокартона.

Далее необходимо расчертить границу прохождения профилей. Делается это путем нанесения линий на стены, основание пола и потолочное перекрытие, везде, где будет происходить контакт с возводимой перегородкой. По данным линиям будем монтировать стартовые профили, поэтому необходимо выполнить разметку тщательно, чтобы добиться точной вертикальности возводимой перегородки.

По этой разметке монтируем стартовый профиль дюбелями (или саморезами, при изготовлении перегородки из гипсокартона в деревянном доме). Отверстия для пробок дюбелей бурятся при помощи перфоратора не реже чем через каждые 400-500 мм. После чего приступаем к монтажу несущего профиля. Для этого вымеряем необходимую длину и заготавливаем необходимое количество стоек из расчета, чтобы они устанавливались через каждые пол метра. Монтаж несущего профиля производится путем прикручивания его к стартовому профилю саморезами по металлу, можно использовать саморезы, имеющие острие в виде сверла. На этом же этапе необходимо предусмотреть расположение дверного проема, его контур оформляется стоечным профилем, в том числе и верхняя перемычка.

Когда каркас перегородки готов, переходим к монтажу листов гипсокартона, которые фиксируются специальными саморезами для гипсокартона, рассчитанными на работу с металлическим профилем. Сначала монтируем листы на одну сторону каркаса. Саморезы вкручиваются на расстоянии 20-25 сантиметров друг от друга, шляпка утапливается, чтобы она не выступала над поверхностью.

Завершив монтаж гипсокартона на одну сторону каркаса для перегородки, необходимо, если требуется, произвести шумо- или теплоизоляцию перегородки путем укладывания между профилями специального материала. На этом же этапе прокладывается необходимая электропроводка и т.п.

После того как каркас зашит гипсокартоном с обеих сторон, можно приступать к работе по отделке гипсокартона и подготовке его к окраске или оклейке обоями.

Остановимся на ошибках, с которыми можно столкнуться при монтаже перегородок.

При устройстве перегородок непрофессиональные мастера часто используют потолочные листы облегченного типа толщиной 9,5 мм. Такая толщина листа не способна обеспечить необходимые для перегородок жесткость и твердость. В результате перегородка может сломаться или деформироваться.

Еще одна ошибка – неправильный шаг профиля. Она случается, даже если листы с толщиной 9,5 мм используются по своему назначению, крепятся на потолке. Шаг может быть ошибочно увеличен на 5-10 см, а иногда и больше. Как следствие – в будущем потолок может провиснуть из-за большого незакрепленного пространства. Тонкость материала не защищает потолок от провисания.

При строительстве межкомнатных перегородок звукоизоляционная демпферная лента должна быть наклеена на нижний и верхний профиль. Без звукоизолирующей ленты перегородка из гипсокартона рискует стать проводником разговоров, шума из одного помещения в другое. Использование звукоизолирующей ленты повысит качественные характеристики всей перегородки и ее функциональность.

Желание сэкономить порой подталкивает к отказу от необходимых для монтажа гипсокартона материалов, в случае с монтажем перегородки – стекловолоконной или минеральной ваты. Если необходимо просто провести границу между помещениями, то критерии к качеству перегородочной конструкции можно снизить. Если на перегородку возлагаются функции стены, то отказ от минеральной ваты недопустим.

Еще одна проблема – прорывание гипсокартона шляпкой шурупа. Со временем из этого отверстия может начать высыпаться гипс. Чтобы этого не произошло, при работе с профилем используйте шуруповерт с функцией регулировки глубины сверления.

Закручивайте шуруп осторожно, чтобы он при этом немного выступал над поверхностью листа. Лучше докрутить отверткой вручную, чем повредить материал, который придется заменять. Можно выполнять работу вдвоем: один человек работает с шуруповертом, другой – с отверткой.

Проблемы с перегородкой из гипсокартона могут возникнуть, если состыковываются стены с разными плотностями. Например, соединение обшивок внутренней и несущей стены. Если один лист гипсокартона покрывает бетонную стену, а другой – стену с кирпичной кладкой, то их нельзя соединять между собой, появятся трещины.

Поэтому в местах стыков листов гиспокартона необходим зазор в 1-2 мм. При необходимости его можно заклеить малярным скотчем или скрыть при помощи финишной отделки. Если зазор между двумя стенами не предусмотреть, трещины рано или поздно появятся и станут заметными. Придется разрушать перегородку и осуществлять ремонт стен.

Монтаж перегородки из гипсокартона.

Перегородки из гипсокартона могут иметь как деревянный так и металлический каркас.

Не смотря на большое разнообразие возможных схем монтажа каркаса, есть общие принципы устройства каркаса, будь то металлический или деревянный:

1. По контуру перегородки крепится обвязочный брус (при деревянном каркасе) или направляющий профиль (при металлическом каркасе).

2. В местах дверных проемов устанавливаются наиболее ровные и крепкие бруски (при деревянном каркасе) или усиленные деревянными брусками стоевые профиля (при металлическом каркасе).

3. Расстояние между стоевыми профилями зависит от количества слоев гипсокартона.

Конструкция перегородок зависит от предъявляемых к ним требований. Если комнату нужно перегородить надолго, то применяют прочную самонесущую конструкцию; в других случаях удобнее легкие сборно-разборные перегородки многоразового использования. Перегородки двухслойной конструкции обладают лучшими звукоизоляционными свойствами.

Слой теплоизоляции должен быть не менее 8 см. Если в перегородке имеется дверной проем, то ее каркас должен быть настолько жестким, чтобы воспринимать динамические нагрузки от двери.

Устройство перегородок из гипсокартона начинается с разметки. Для этого в месте расположения будущей перегородки из гипсокартона при помощи трассировочного шнура намечают ось, планируя месторасположение дверных проемов. Затем, используя отвесы и тот же шнур, переносят ось на стены и потолок, с которыми будет сопрягаться перегородка. После нанесения линий разметки можно приступать к монтажу каркаса.

Последующий монтаж перегородок из гипсокартона включает установку направляющих профилей. Все профили под гипсокартон изготавливаются из стальной ленты толщиной от 0,55 до 0,8 мм. Направляющие профили имеют в сечении форму швеллера и выпускаются нескольких типоразмеров: ПН 50/40, 65/40, 75/40, 100/40, где первая цифра – ширина спинки, а вторая (40мм) – ширина полки. В спинке направляющего профиля имеются отверстия под крепежные дюбели.

Диаметр отверстий составляет 8мм.

Направляющие профили для улучшения примыкания с сопрягаемыми поверхностями и улучшения звукоизоляционных свойств перегородки с наружной стороны оклеиваются самоклеющейся уплотнительной лентой. Затем при помощи крепежных дюбелей профили НП крепятся по ранее намеченной оси. Шаг между элементами крепления составляет не более 1м, но не менее трех дюбелей для любого отрезка профиля.

После того, как направляющие профили полностью закреплены, устанавливают вертикальную основу каркаса перегородки из гипсокартона. Для этого используются стоечные профили (ПС).

Такой профиль также имеет сечение в виде швеллера, основными конструктивными элементами которого являются спинка и загнутые к ней под углом 90градусов боковые полки. Стоечные профили выпускаются с такой же шириной спинки, как и направляющие: 50, 65, 75 и 100мм, хотя реальная ширина для обеспечения лучшего сцепления между стоечным и направляющими профилем несколько меньше. Вдоль полки стоечного профиля имеется 3 канавки: средняя из них является местом стыка гипсокартонных листов, а две крайние служат для центрирования ввинчиваемых саморезов.

Выполняя монтаж перегородок из гипсокартона, стоечный профиль вставляют сначала в направляющий профиль, прикрепленный к полу, а затем – к потолку. При этом СП профиль должен входить в верхний направляющий не менее чем на 20мм. Стоечные профили располагаются друг от друга на расстоянии 600мм открытой стороной в направлении выполняемого монтажа. Необходимо тщательно выверять, чтобы профили имели строго вертикальную ориентацию.

СП и НП крепятся между собой при помощи шурупов. Во избежание изгиба стоечного профиля, необходимо сначала вкручивать шурупы непосредственно у спинки, а затем уже в наружную канавку.

Как правило, межкомнатные перегородки из гипсокартона должны иметь дверные проемы. Для того чтобы выполнить проемы из гипсокартона, в заранее размеченном месте устанавливают стоечные профили, которые будут выполнять функции боковых ограничителей, а между ними на нужной высоте открытой стороной вверх располагают направляющий профиль. Параллельно боковым профилям (примерно посередине направляющего) монтируют дополнительный СП-профиль, на который будет приходиться стык листов из гипсокартона.

После сборки каркаса можно приступать к его обшивке. Прежде всего, на ровной поверхности при помощи специального резака или остро отточенного ножа необходимо нарезать гипсокартонные листы в соответствии с высотой перегородки. После подготовки ГКЛ можно приступать к их монтажу непосредственно на металлический каркас. Гипсокартонные листы устанавливаются вертикально и закрепляются на каркасе саморезами с шагом 150-250 мм, при этом верхние кромки плотно прижимаются к потолку. Крепление производится от угла, по двум взаимно перпендикулярным друг другу направлениям. Сверху и снизу листы гипсокартона крепятся непосредственно к направляющим профилям на расстоянии не менее 10 мм от кромки. Головки саморезов следует утапливать в толщу ГКЛ и зашпаклевывать. После закрепления листов гипсокартона на каркасе можно приступать к заделке швов в местах стыков. Гипсокартонные листы, используемые для облицовки, имеют утонщенные кромки для формирования швов. Шпателем на стык наносится слой шпаклевки.

Далее одним движением сверху вниз уложенная шпаклевка выравнивается, и ее излишки удаляются. Затем, не дожидаясь затвердевания, на шпаклевку укладывается армирующая лента, при этом шпателем она вдавливается в массу шпаклевки.

Монтаж гипсокартона. Устройство перегородок из гкл в Воронеже | Услуги

Выполняем все виды работ любой сложности по монтажу гипсокартона, возведению перегородок, обшивке стен и потолков, устройству откосов и коробов, утеплению и шумоизоляции стен, перегородок и потолков из гипсокартона.

Работаем по наличному и безналичному расчету с НДС и без
____________________________________________________
монтаж гипсокартона, монтаж гкл, монтаж потолка из гипсокартона, монтаж потолка из гкл, монтаж перегородок из гипсокартона, монтаж стен из гипсокартона, монтаж перегородок из гкл, монтаж стен из гкл, монтаж гипсокартонных потолков, монтаж гипсокартонных стен, монтаж гипсокартонных перегородок, монтаж коробов из гипсокартона, монтаж коробов из гкл, монтаж откосов из гипсокартона, монтаж откосов из гкл, устройство гипсокартона, устройство гкл, устройство потолка из гипсокартона, устройство потолка из гкл, устройство перегородок из гипсокартона, устройство стен из гипсокартона, устройство перегородок из гкл, устройство стен из гкл, устройство гипсокартонных потолков, устройство гипсокартонных стен, устройство гипсокартонных перегородок, устройство коробов из гипсокартона, устройство коробов из гкл, устройство откосов из гипсокартона, устройство откосов из гкл, возведение гипсокартона, возведение гкл, возведение потолка из гипсокартона, возведение потолка из гкл, возведение перегородок из гипсокартона, возведение стен из гипсокартона, возведение перегородок из гкл, возведение стен из гкл, возведение гипсокартонных потолков, возведение гипсокартонных стен, возведение гипсокартонных перегородок, возведение коробов из гипсокартона, возведение коробов из гкл, возведение откосов из гипсокартона, возведение откосов из гкл, обшивка гипсокартоном, обшивка гкл, обшивка потолка гипсокартоном, обшивка потолка потолка гкл, обшивка перегородок гипсокартоном, обшивка стен гипсокартоном, обшивка перегородок гкл, обшивка стен гкл, обшивка потолков, обшивка коробов гипсокартоном, обшивка коробов гкл, обшивка откосов гипсокартоном, обшивка откосов гкл, гипсокартонные работы, работы с гипсокартоном, работы с гкл

МОНТАЖ ПЕРЕГОРОДОК ИЗ ГИПСОКАРТОНА | Стройка

Мы уже рассмотрели конструктивные элементы и материалы, используемые при устройстве стен и межкомнатных перегородок по системе ТИГИ Knauf, – гипсокартонные листы, металлические профили, шпаклевки и клеи (см. статью «Перегородки из гипсокартона»). Теперь опишем технологию сборки стен и перегородок применительно к указанной системе.

Общие положения

Существуют два основных варианта использования комплектных систем ТИГИ Knauf для возведения стен и устройства межкомнатных перегородок. Во-первых, это выполнение перегородок целиком из материалов системы ТИГИ Knauf (рис. 1). Во-вторых, облицовка кирпичных, бетонных или иных стен гипсокартонными листами (ГКЛ) по металлическим профилям (рис. 2).

Перегородки, полностью изготовленные по описываемой нами технологии, имеют несколько модификаций. Металлические профили могут быть смонтированы в одинарный или двойной каркас, а также в двойной каркас с внутренним пространством для прокладки различных инженерных коммуникаций. Кроме того, существует разновидность перегородок с деревянным каркасом, облицованным гипсокартонными листами.

Металлический каркас может быть облицован ГКЛ в один или два слоя. Как правило, облицовка в один слой производится по одинарному металлическому или деревянному каркасу. Облицовка в два слоя может быть выполнена как по одинарному, так и по двойному металлическому или деревянному каркасам.

Вес одного квадратного метра стены составляет примерно 25 кг при облицовке в один слой, и в два раза больше, если обшивка гипсокартонными листами производится в два слоя. Максимальная высота перегородки может колебаться от 4 до 6,5 метра в зависимости от ее конструкции. Чем больше поперечное сечение применяемых стоечных профилей и чем меньше их шаг, тем большей высоты можно возвести перегородки.

Следует отметить, что двойной металлический каркас с внутренним пространством для инженерных коммуникаций предполагает меньшую допустимую высоту стен, нежели обычный двойной каркас.

Это объясняется тем, что в первом случае используются стоечные профили с меньшим общим поперечным сечением, так как часть пространства занимают полости для коммуникаций. При выполнении перегородок из элементов системы ТИГИ Knauf производится двухсторонняя облицовка каркаса гипсокартонными панелями.

Помимо этого, возможно использование металлических профилей и гипсокартонных листов для облицовки уже существующих или заново выстроенных из других материалов стен и перегородок. Для таких случаев имеется несколько конструктивных решений.

Прежде всего, можно просто приклеить гипсокартонные листы или гипсовые комбинированные (с изоляционным материалом) панели непосредственно к базовой стене. В данном случае максимальная высота облицовки определяется высотой листа гипсокартона или комбинированной панели.

Выполнение металлического каркаса на базовой стене имеет несколько особенностей. Направляющие и стоечные профили скрепляются в каркас с таким расчетом, чтобы между ним и стеной оставалось пространство в 60–100 мм для прокладки инженерных коммуникаций.

Высота такой облицовки может достигать 4–4,25 метра. При этом возможно использование крепежных кронштейнов. Кронштейны монтируются к базовой стене с вертикальным шагом 1,5–2 метра, и к ним крепятся стоечные профили, что позволяет увеличить максимальную высоту облицовки до 7 метров.

Металлический каркас для облицовки гипсовыми панелями может быть собран из специальных профилей (потолочного профиля ПП 60/27) и прямых подвесов. Прямой подвес – это металлический элемент, состоящий из спинки, которая крепится к стене или потолку, и перфорированных полок.

Подвесы крепятся к базовой стене с шагом 1,5 метра по вертикали. На них монтируются специальные профили, к которым и прикрепляется гипсокартонная обшивка. Расстояние между стоечными или специальными профилями определяется шириной гипсокартонного листа.

Монтаж металлоконструкций

Монтируют стены и перегородки после окончания всех строительных работ, связанных с применением жидких растворов, но до выполнения чистых полов. Рассмотрим последовательность операций.

Прежде всего необходимо произвести разметку возводимых перегородок. Сначала ее выполняют на полу (при этом можно использовать шнуробойное приспособление). Затем при помощи отвеса эта разметка переносится на потолок. На направляющие и пристенные стоечные профили наклеивается упругая звукоизоляционная лента.

Направляющие профили, согласно разметке, крепятся дюбелями с шагом один метр к полу и потолку (рис. 3). Таким же образом монтируются пристенные стоечные профили. Остальные стоечные профили нарезаются исходя из высоты помещения с допуском (в сторону уменьшения) не более 10 мм.

Далее, стоечные профили устанавливаются с шагом 600 мм в верхние и нижние направляющие и закрепляются методом просечки или шурупами (рис. 4). При необходимости стоечные профили могут быть скреплены друг с другом внахлестку (для ПС 50 – 0,5 метра, для ПС 75 – 0,75 метра, для ПС 100 – 1 метр).

Обшивка каркаса

После сборки металлического каркаса можно приступать к его обшивке. Прежде всего, на ровной поверхности при помощи специального резака или остро отточенного ножа необходимо нарезать гипсокартонные листы в соответствии с высотой перегородки. Сначала разрезается наружный слой картона и надрезается гипсовый сердечник.

Затем лист укладывается на край стола, гипсовый сердечник переламывается, и слой картона на оборотной стороне также разрезается. Получившаяся кромка обрабатывается рубанком. Заделка швов в местах стыка листов может выполняться с помощью армирующей ленты или без нее. Соответственно, различаются и методы обработки кромок.

Если используется армирующая лента, необходимо рубанком снять на кромке ГКЛ фаску под углом 45 градусов на одну треть толщины листа (рис. 5-а). Слой картона в месте укладки армирующей ленты удаляется, края картона зашкуриваются. Если шов выполняется без применения армирующей ленты, фаска снимается под углом 22,5 градуса на две трети толщины листа, края картона также зашкуриваются (рис. 5-б).

После подготовки ГКЛ можно приступать к их монтажу непосредственно на металлический каркас. Гипсокартонные листы устанавливаются вертикально и закрепляются на каркасе саморезами с шагом 250 мм, при этом верхние кромки плотно прижимаются к потолку. Крепление производится от угла, по двум взаимно перпендикулярным друг другу направлениям.

Сверху и снизу гипсовые панели крепятся непосредственно к направляющим профилям на расстоянии не менее 10 мм от кромки (если кромка не облицована картоном, расстояние следует увеличить до 15 мм). Местоположение шурупа-самореза определяется продольными канавками на полке стоечного профиля.

При использовании саморезов и электродрели со специальной насадкой или шуруповерта предварительного сверления отверстий не требуется. В процессе монтажа необходимо следить за тем, чтобы шурупы вворачивались в гипсокартонные листы под прямым углом и заходили вглубь профиля не менее чем на 10 мм.

Головки саморезов следует утапливать в толщу ГКЛ на глубину не менее 1 мм и зашпаклевывать. Если шуруп дефектный, или он неправильно размещен, его следует удалить, после чего поставить новый на расстоянии около 50 мм от прежнего.

В тех случаях, когда в полость перегородки укладывается звуко- или теплоизоляционный материал (пенополистирол или минвата), необходимо предусмотреть их надежное крепление. Это можно сделать при помощи вкладышей из гипсокартона или фрагментов стоечного профиля меньшего сечения (рис. 6). После закрепления листов гипсокартона на металлическом каркасе можно приступать к заделке швов в местах стыков.

Гипсокартонные листы, используемые для облицовки, имеют утонщенные кромки для формирования швов. Шпателем на стык наносится слой шпаклевки. Далее одним движением сверху вниз уложенная шпаклевка выравнивается, и ее излишки удаляются. Затем, не дожидаясь затвердевания, на шпаклевку укладывается армирующая лента, при этом шпателем она вдавливается в массу шпаклевки (рис. 7).

Более широким шпателем на армирующую ленту наносится еще один слой шпаклевки, который называется накрывочным, или выравнивающим (рис. 8). Просохший шов подвергается дополнительной обработке с использованием затирки или наждачной бумаги, при этом необходимо избегать повреждения облицовочного картона.

Когда обшивка производится в два слоя, внутренний можно выполнять из гипсовых панелей с прямыми кромками. В этом случае кромки обрабатываются таким же образом, а для выполнения шва применяется более широкий, чем обычно, накрывочный слой шпаклевки (рис. 9). Это обуславливается тем, что при использовании армирующей ленты, применительно к ГКЛ без утоньщенных кромок, возможно образование небольшой выпуклости.

При наличии в перегородке внешних углов применяются угловые профили. Они устанавливаются на предварительно уложенный слой шпаклевки и сверху накрываются еще одним слоем (рис. 10). Внутренние углы обрабатываются шпаклевкой и оформляются согнутой под прямым углом армирующей лентой.

При выполнении перегородок по рассматриваемой нами системе зачастую требуется устройство дверных проемов. В этом случае боковые опорные стоечные профили устанавливаются исходя из ширины дверной коробки. Сверху монтируется дополнительный направляющий профиль (открытой частью вверх). Далее, между верхним и дополнительным направляющими профилями устанавливается фрагмент стоечного профиля, на котором будет располагаться стык гипсовых панелей (рис. 11).

Если производится облицовка в два слоя, то дополнительных стоечных профилей над дверной коробкой должно быть также два. В этом случае внутренний слой облицовки крепится к одному стоечному профилю, а наружный – к другому. Внутрь примыкающих сбоку к дверной коробке стоечных профилей помещаются деревянные бруски. Непосредственно к этим брускам крепятся конструктивные элементы дверной коробки.

В дополнение к вышесказанному, необходимо отметить еще несколько важных моментов. Иногда может возникнуть ситуация, при которой приходится выполнять горизонтальные стыки между ГКЛ. В этом случае гипсовые панели следует закреплять вразбежку, а под образовавшиеся стыки в качестве перемычек устанавливать дополнительные направляющие профили. Если производится двухслойная облицовка, внутренние и внешние швы не должны совпадать.

Швы внутреннего слоя можно формировать без использования армирующей ленты, только с помощью шпаклевки. Расстояние между шурупами внутреннего слоя облицовки может быть увеличено до 750 мм.

В тех случаях, когда перегородки устанавливаются в помещениях с повышенной влажностью, для облицовки следует использовать влагостойкие гипсовые панели. Если же при использовании обычных листов предусмотрена дальнейшая облицовка плиткой, места возможного попадания на поверхность ГКЛ влаги необходимо подвергнуть дополнительной гидроизоляции. Электрические и иные коммуникации следует размещать таким образом, чтобы исключить возможность их повреждения краями профилей или остриями шурупов.

Устройство криволинейных поверхностей

Одно из наиболее выдающихся качеств гипсокартонных листов – их пластичность во влажном состоянии. Это дает возможность выполнять криволинейные поверхности, и посредством этого решать самые разнообразные архитектурные задачи.

Для таких работ применяются ГКЛ шириной 600 мм. Минимальный радиус изгиба зависит от толщины листа. При толщине 12,5 мм радиус изгиба – не менее 1000 мм, при толщине 9 мм – 500 мм, если же лист имеет толщину 6,5 мм, минимальный радиус изгиба составляет 300 мм. Можно заметить, что с уменьшением толщины листа гипсокартона возможный радиус изгиба также уменьшается.

Для монтажа изогнутых ГКЛ используются специальные профили ПП 60/27 или направляющие профили, особым образом подготовленные. Простейший пример применения таких листов – это закругления угловых поверхностей. Основное отличие в технологии монтажа таких конструктивных элементов – это поперечное расположение гипсовых панелей по отношению к стоечным профилям.

Рассмотрим порядок выполнения закругленного угла. Прежде всего необходимо изготовить шаблон, по которому производится изгиб ГКЛ (рис. 12). Из гипсокартона вырезаются два боковых элемента необходимого радиуса (он должен быть чуть меньше радиуса изгиба ГКЛ).

Из того же гипсокартона изготавливаются распорные плиты, которые определяют общую ширину шаблона. Эта ширина также должна быть немного меньше ширины ГКЛ. Далее с помощью деревянных брусков и шурупов шаблон собирается и скрепляется. Его необходимо оборудовать зажимами для фиксации торцевых кромок изгибаемого листа (для этого используются обрезки металлических профилей).

С одной стороны гипсокартонный лист прокатываетсяигольчатым валиком (рис. 13). Именно эта сторона впоследствии будет деформироваться. Для выпуклых форм она будет внутренней, для вогнутых – внешней. Далее лист наколотой стороной вверх укладывается на прокладки и смачивается водой, при этом необходимо избегать попадания воды на непроколотую сторону листа. Если это произойдет, возможен разрыв гипсовой панели во время изгиба.

Увлажнение производят до насыщения гипсового сердечника (это можно определить по прекращению впитывания воды). Заготовка укладывается на шаблон, при этом ее центр должен совпадать с осью шаблона. Далее лист изгибается по намеченному радиусу и фиксируется в зажимах. ГКЛ фиксируется с помощью клейкой ленты, затем снимается с шаблона и устанавливается на просушку. Таким же образом обрабатываются следующие листы.

После изготовления необходимого количества изогнутых элементов начинается монтаж криволинейного участка перегородки. Для этого на полу и потолке производится разметка для установки направляющих профилей, которые предварительно подвергаются специальной подготовке. А именно: с помощью ножниц по металлу наружная полка и спинка надрезаются до внутренней полки, причем надрезы следует производить параллельно друг другу (рис. 14).

Далее направляющий профиль изгибается по необходимому радиусу и устанавливается по разметке. Профили закрепляются на полу и потолке дюбелями с шагом не более 300 мм. Затем с тем же шагом устанавливаются и крепятся стоечные профили.

После этого поперек стоечных профилей монтируются изогнутые листы гипсокартона. Крепление листов производится к металлическому каркасу. Остается только зашпаклевать получившиеся швы, и поверхность перегородки готова к дальнейшей обработке в соответствии с избранной концепцией жилого пространства.

См. также:

«Перегородки из гипсокартона»

«Подшивные и подвесные потолки»

Перегородка из гипсокартона своими руками: разметка и монтаж

Однако приступая к самостоятельному возведению перегородки важно ничего не упустить из виду. Ведь только в таком случае можно добиться надлежащего качества и долговечности, избежать лишних волнений в процессе монтажа и сэкономить при этом деньги.

Определившись с местом возведения стенки из гипсокартона своими руками можно приступать к формированию списка материалов и инструментов.

С чего начать?

Определившись с местом возведения стенки из гипсокартона своими руками можно приступать к формированию списка материалов и инструментов. На этом этапе вам необходимо будет сделать ряд замеров, которые понадобятся при дальнейших расчетах. Важны не только высота и ширина помещения в месте возведения перегородки, но и размеры дверного проема и, если таковые планируются, окон. После того, как все размеры были зафиксированы вами, можно вооружаться калькулятором и приступать к составлению списка необходимых материалов.

Ведь только в таком случае можно добиться надлежащего качества и долговечности, избежать лишних волнений в процессе монтажа и сэкономить при этом деньги.

Расчет необходимых материалов

Базовый список материалов выглядит следующим образом:

• направляющий и стоечный профиль;
• уплотняющая лента;
• саморезы и дюбеля для крепления профиля;
•  гипсокартон;
• саморезы для крепления гипсокартона;
• деревянный брус для усиления профиля вокруг дверного проема;
• теплоизолирующий материал;
• рукав для изоляции электропроводки.

Важны не только высота и ширина помещения в месте возведения перегородки, но и размеры дверного проема и, если таковые планируются, окон.

С целью предотвращения лишних трат или же покупки недостаточного количества материала, желательно провести предварительные расчеты. С гипсокартоном все очень просто: необходимо определить площадь будущей перегородки. Для этого умножаем высоту помещения на его ширину в месте установки стенки из гипсокартона и от полученного числа отнимаем площадь дверного проема. Если планируется однослойная обшивка гкл, то результат необходимо умножить на 2, в случае двухслойной – на 4. Для стены лучше всего взять стандартные листы толщиной 12,5 мм. В зависимости от особенностей помещения вам предстоит сделать выбор между простым и влагостойким гипсокартоном.

С целью предотвращения лишних трат или же покупки недостаточного количества материала, желательно провести предварительные расчеты.

Направляющий профиль нужен для соединения несущей части конструкции с полом и потолком. Исходя из этого, просто умножаем длину будущей стенки на 2 и получаем нужное количество профиля. Со стоечным профилем немного сложнее. Рекомендуемое расстояние между стойками составляет 60 см, поэтому сначала нужно измеренную в см ширину помещения поделить на 60, узнав, таким образом, нужное количество стоек. Затем полученное число умножается на высоту помещения. К полученному числу добавьте еще две длины стены – это перемычки для усиления конструкции.

С гипсокартоном все очень просто: необходимо определить площадь будущей перегородки.

Если в планах имеется дверь, то примыкающие к двери стойки нужно укрепить с помощью деревянного бруса соответствующей толщины. Альтернативой брусу может послужить укрепленный толстостенный профиль AU. С количеством просто: длина двух примыкающих к двери стоек плюс ширина дверного проема.

Направляющий профиль нужен для соединения несущей части конструкции с полом и потолком.

Готовим инструмент

Для того, чтобы в процессе возведения стенки из гипсокартона своими руками не возникало проблем, необходимо заранее подготовить нужный для проведения работ инструментарий. Вам понадобятся:

• рулетка;
• отвес и уровень;
• ножницы по металлу;
• строительный нож;
• рубанок;
• шуруповерт;
• терка.

В зависимости от особенностей помещения вам предстоит сделать выбор между простым и влагостойким гипсокартоном.

Залог успеха: правильная разметка и монтаж

Самым главным и ответственным моментом в сборке каркаса будущей перегородки является разметка. Ее лучше начинать с пола. Затем с помощью отвеса проводится разметка стен и потолка. Очень важно не забыть о нескольких нюансах:

1. При разметке гипсокартонной стенки необходимо привязываться к двум перпендикулярным ей стенам и усреднять показатели. Не сделав этого, вы можете получить помещение с визуальной кривизной, ведь в зданиях очень редко встречаются прямые углы и противоположная перегородке стена может быть косой по отношению к двум другим.
2. Прочерченная вами линия является указателем для прокладки направляющего профиля, соответственно перегородка будет выступать за эту линию на толщину листов гипсокартона, штукатурки и отделочного материала.

Рекомендуемое расстояние между стойками составляет 60 см, поэтому сначала нужно измеренную в см ширину помещения поделить на 60, узнав, таким образом, нужное количество стоек.

Работа с металлопрофилем

Закончив с разметкой можно приступать к креплению направляющего профиля. Его укладку проводят с использованием уплотняющей ленты. Фиксируют направляющий профиль дюбелями и саморезами. Между крепежами должен быть интервал не более 50 см. В обязательном порядке фиксируются края направляющего профиля.

Следующим этапом сборки каркаса является установка и фиксация стоечного профиля по краям направляющего. Затем лицевой стороной друг к другу устанавливаются стойки дверного проема. Расстояние между ними должно быть с учетом предстоящей обшивки гкл. Далее производится монтаж оставшихся стоек, при этом первая из них располагается на расстоянии 55 см от стены, последующие ставятся с интервалом 60 см.

Обшивка гипсокартоном дело несложное, но требующее соблюдения некоторых правил.

Расстояние между стойками замеряется от их центров. Несущий профиль рекомендуется сначала вкладывать в нижний направляющий, затем в верхний. Стойки фиксируют только после проверки ее положения отвесом или уровнем. Если этажом выше находится жилое помещение, то при укладке профиля желательно использовать строительную пленку. Ее укладка в месте соприкосновения двух профилей поможет избежать характерного скрипа, раздающегося при кратковременном увеличении нагрузки.

Следующим этапом станет установка горизонтальных распорок, предназначенных для усиления конструкции. Для этого необходимо нарезать профиль нужной длины, которая равна интервалу между стойками плюс 30 см. Затем на основании отреза с каждой стороны делаются отметки в 15 см от линии среза. После чего боковину профиля надрезают под углом 45 градусов, с уклоном от края до отметки, и придают ему П-образную форму. Заготовка укладывается между стойками и фиксируется. Получившиеся ушки крепятся с наружной стороны несущего профиля.

От правильности нарезки зависит плотность прилегания листов в месте стыка.

Аналогичным образом устанавливаются горизонтальные перемычки дверных и оконных проемов. Однако, если они планируются округлой формы, то необходимо закрепить дополнительную распорку между стойкой и перемычкой под нужным углом.

Коммуникации

Важный момент при создании стены из гипсокартона – укладка электропроводки. Сначала ее продевают в защитный металлический или негорючий пластиковый гофр рукав. Затем в несущем профиле в нужных местах делаются отверстия соответствующего диаметра. При этом важно края отверстия выгнуть в одну из сторон и загнуть, с целью предотвращения повреждения проводки. Затем провода протягиваются к нужным точкам конструкции.

По очерченной линии строительным ножом разрезается слой картона, затем под линию среза подводится край опоры, и гипс аккуратно обламывается.

Как избежать ошибок?

Обшивка гипсокартоном дело несложное, но требующее соблюдения некоторых правил. Так, во избежание появления трещин в результате просадки, рекомендуется по нижнему краю стены оставлять на стыке листов гипсокартона и пола 10-15-миллиметровый зазор. А саморезы ввинчиваются в гкл с заглублением в 1 мм таким образом, чтобы шляпка не прорывала верхний слой картона.

Ооптимальный вариант, если на стены не планируется крепление увесистых предметов интерьера.

От правильности нарезки зависит плотность прилегания листов в месте стыка. Наилучший результат будет при следующем порядке действий. После размещения листа на ровной поверхности проводятся замеры, карандашом отмечается граница. По очерченной линии строительным ножом разрезается слой картона, затем под линию среза подводится край опоры, и гипс аккуратно обламывается. Затем лист переворачивается и снова размещается линией среза на краю опоры. Второй слой картона подрезается, но не насквозь, и осторожно скалывается.

Это довольно прочный материал и даже большие листы можно укладывать самостоятельно, главное делать это без рывков.

Обшивка в один слой

Это оптимальный вариант, если на стены не планируется крепление увесистых предметов интерьера. В возможных точках монтажа настенных осветительных приборов необходимо укрепить гипсокартон фанерой или встроить в каркас дополнительную распорку.

Затем в несущем профиле в нужных местах делаются отверстия соответствующего диаметра.

Если вам доступны только гкл, длина которых меньше высоты вашей квартиры, то это легко исправить без ущерба прочности стены. Просто необходимо при создании стены своими руками воспользоваться опытом профессионалов. Неохваченное листом пространство обшивается фрагментами нужного размера. При этом нужно избегать совпадения швов на одном уровне, поэтому на протяжении всей стены нужно чередовать целые листы и их фрагменты. То есть, если в первом ряду снизу пришит лист, а сверху пришит фрагмент, то в следующем ряду снизу должен быть фрагмент, а сверху цельный лист.

Важный момент при создании стены из гипсокартона – укладка электропроводки.

На всех стыках гипсокартона должна быть фаска. Если же истончения листа к краю нет, то его необходимо сформировать с помощью рубанка. Край листа истончают под углом приблизительно 22 градуса, но таким образом, чтобы на линии среза наблюдалось уменьшение толщины не более чем на 4 мм. Прилегающие к границам стены кромки гкл напротив, должны быть лишены фаски.

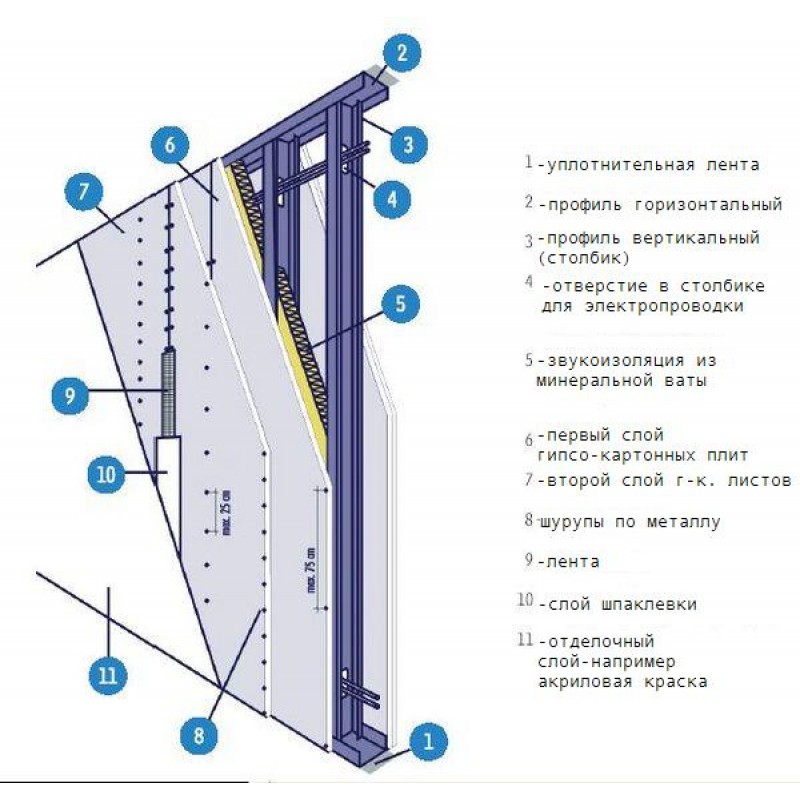

Двухслойная обшивка

Двухслойная обшивка стены из гипсокартона практикуется в том случае, когда необходимо установить перегородку повышенной прочности. Правила обшивки мало отличаются от однослойной, за единственным исключением: места стыков листов гипсокартона в нижнем слое обшивки не обязательно обрабатывать, формируя фаску. Она понадобится только на листах верхнего слоя.

Между крепежами должен быть интервал не более 50 см.

При обшивке каркаса так же важно следить за тем, чтобы швы не совпадали. Для этого верхний слой нашивается со смещением на половину ширины листа. Кроме того важно увеличить количество точек фиксации. Поэтому, если при однослойной обшивке достаточно крепления саморезами с интервалом в 25-40 см, то при двухслойной нужна фиксация на профиле с интервалом в 15-20 см.

При работе с гкл избегайте резких движений.

Арка

Если есть желание дверной или оконный проем сделать полукруглым, то можете самостоятельно согнуть отрез необходимого размера. Для этого вам понадобится каркас необходимого радиуса, который можно сделать из обрезков того же гипсокартона и брусков.

Прилегающие к границам стены кромки гкл напротив, должны быть лишены фаски.

Подготовив все необходимое, отрезается фрагмент гкл нужного размера. Затем одну из его сторон необходимо перфорировать с помощью игольчатого валика и увлажнить с помощью губки до образования водяного зеркала. После этого заготовку перемещают на подготовленный заранее каркас и плавно сгибают. Края фиксируют и оставляют в таком положении до высыхания. Через час можно снимать фиксаторы и, если заготовка на ощупь не кажется рыхлой, приступать к монтажу.

Кроме того важно увеличить количество точек фиксации.

Сначала гипсокартонную арку фиксируют по центру и краям, затем вкручивают саморезы во всех точках соприкосновения гипсокартона с каркасом. При первичном закреплении листа важно не доворачивать саморезы, оставляя шляпку в 1-2 мм над поверхностью. Заглубляются шляпки уже после полного высыхания листа.

Важно все работы проводить при температуре в помещении не выше 15 градусов.

Тепло- и звукоизоляция

Пустая стена из гипсокартона подобна барабану, который не хранит тепло. Поэтому сразу озаботьтесь тепло и звукоизоляцией. Нужное количество материала рассчитывают исходя из площади стены и толщины профиля. Выбор материала полностью зависит от ваших предпочтений и финансовых возможностей. Сравнительная характеристика наиболее распространенных материалов может вам помочь сориентироваться.

Материал	Достоинства	Недостатки
Минеральная вата	Долговечность Не горит Не гниет	При укладке требуется соблюдение мер предосторожности Требует паро- и гидроизоляции
Каменная вата	Не горит Не гниет	Высокая стоимость
Пенопласт	Доступная цена Легкость монтажа	Горит Требует гидроизоляции
Полистирол	Прочность Легкость монтажа	Горит Стоимость выше, чем у пенопласта

Закончив с разметкой можно приступать к креплению направляющего профиля.

Укладка звукоизолирующего материала производится перед обшивкой второй стороны стены. Важно уплотнять материал, не допуская зазоров между каркасом и слоями теплоизоляции. Также перед укладкой убедитесь в том, что электропроводка подведена ко всем намеченным точкам стены.

Финишная отделка

Для начала нужно по стыкам гкл проложить монтажную сетку и сровнять углубление сформированное фасками с общим уровнем стены стартовой шпаклевкой.

Самым главным и ответственным моментом в сборке каркаса будущей перегородки является разметка

Угол дверного проема рекомендуется усилить, используя строительный уголок. Его укладывают на стартовую шпаклевку и плотно прижимают к поверхности. Затем шпателем убираются излишки шпаклевки, попутно выравнивая по общему уровню перегородки. Угол между стенами желательно обработать с помощью серпянки.

Для того, чтобы в процессе возведения стенки из гипсокартона своими руками не возникало проблем, необходимо заранее подготовить нужный для проведения работ инструментарий.

Последним этапом является устранение неровностей и шероховатостей. Для этого нужно финишной шпаклевкой обработать все места фиксации саморезами, попутно обрабатывая ею все появившиеся в процессе работы трещины и сколы. Когда шпаклевка высохнет, важно подровнять поверхность, используя абразивную сетку и терки. Если в дальнейшем стену планируете красить или обклеивать тонкими обоями, то в обязательно порядке стоит обработать ее грунтовкой.

При разметке гипсокартонной стенки необходимо привязываться к двум перпендикулярным ей стенам и усреднять показатели.

На что стоит обратить внимание

Важно все работы проводить при температуре в помещении не выше 15 градусов. Даже если вы работаете с водостойким гипсокартоном, озаботьтесь пропиткой поверхности гидроизолирующим составом хотя бы в районе стыков. При работе с гкл избегайте резких движений. Это довольно прочный материал и даже большие листы можно укладывать самостоятельно, главное делать это без рывков.

Если в планах имеется дверь, то примыкающие к двери стойки нужно укрепить с помощью деревянного бруса соответствующей толщины.

ВИДЕО: Перегородка из гипсокартона. Видеоурок. Делаем своими руками. Все этапы

50 фото-идей дизайна для перегородки ( стенки ) из гипсокартона своими руками

Предыдущая

ДругоеКак почистить диван в домашних условиях быстро и эффективно

Следующая

ДругоеПравила ухода за кожаной мебелью

Перегородки и стены из гипсокартона – Услуги

В наше время гипсокартон (ГКЛ) является пожалуй лучшим материалом для облицовки существующих стен, возведения новых и устройства перегородок.

Этот материал неспроста получил широкое применение в строительстве, так как обладает определённым родом преимуществ:



• простота монтажа
• небольшой вес, что немаловажно в малоэтажном строительстве
• экологичность материала
• стены и перегородки из гипсокартона не являются капитальными, поэтому для их возведения не потребуется оформлять разрешения
• доступная цена
• конструкция стен и перегородок из гипсокартона позволяет сразу сделать утепление и звукоизоляцию
• стена или перегородка сразу же получается идеально гладкой и подходят для любого облтцовочного материала





Расценки на монтаж перегородок и стен из гипсокартона в Кирове Вы можете узнать перейдя по ссылке.



Гипсокартон — это листы стандартного размера 1,2*2,5 метра и толщиной 9,5 и 12,5 мм. Состоит из гипсовой сердцевины и прессованного картона с обеих сторон.

Листы гипсокартона бывают стандартные (ГКЛ), влагостойкие(ГКЛВ) и огнестойкие(ГКЛО).

Основные виды работ которые выполняют гипсокартоном при устройстве стен:



• Облицовка существующих стен
• Возведение новых стен и перегородок
• Устройство декоративных конструкций и коробов




Облицовку стен гипсокартоном производят по двум технологиям:



Первая технология — это сплошное приклеивание листов к существующей поверхности стены, чаще всего этот способ применяют для выравнивания существующего основания и плоскости стены. Способ заключается в приклеивании листа ГКЛ на специальный монтажный клей. Монтажный клей наносят на лист ГКЛ точками и приклеивают к стене соблюдая уровень по вертикали, для усиления лист ГКЛ прибивается к стене дюбелями. Этот способ подходит если перепад стены не более 40 мм. и размера листа хватает для покрытия основания.

Вторая технология заключается в облицовке листами ГКЛ по металлокаркасу. Этот способ более универсален и практичен. Применяют облицовку по металлокаркасу чтобы скрыть инженерные коммуникации, утепления и шумоизоляции стен.





Возведение стен и перегородок из гипсокартона в принципе отличается от облицовки стен по металлокаркасу, только тем, что листами ГКЛ облицовываются обе стороны каркаса. Для этого два стоечных профиля соединяют между собой в замок. Если в стене или перегородке предусмотрен дверной проем, то стоечный профиль стоит усилить деревянным брусом.





Монтаж перегородок из гипсокартона можно осуществлять только после окончания всех «мокрых» работ на объекте. Если воздух в помещении обильно насыщен влагой, то плиты впитают ее и могут деформироваться









Перегородки и стены из гипсокартона могут быть и декоративными. По вашей задумке или дизайнера перегородка или стена может стать элементом декора. В основном это делают для того, чтобы подчеркнуть определённый стиль в ремонте или добавить функциональности.
То есть в перегородке можно предусмотреть полочки и ниши, в том числе сквозные, различных форм и радиусов.

К декоративны конструкциям можно отнести: короб который скроет различные трубы коммуникаций и батарею, конструкции различной высоты и размеров, как отдельно стоящие, так и привязанные к существующим стенам, различные колонны, барные стойки, декоративные камины и т.д.





Монтаж декоративных конструкций из гипсокартона подразумевает определённый опыт и навык, ввиду сложного монтажа. В принципе и стандартные работы с ГКЛ также лучше доверить профессионала своего дела которые обладают необходимыми навыками и знаниями.



Специалисты нашей компании ООО «СТРиТ» имеют огромный опыт в работе с ГКЛ, качественно смонтируют любые конструкции из ГКЛ в короткие сроки и по выгодной цене.

Монтаж гипсокартона в Москве: цена работ от 300 руб. за кв/м.

Оставить заявку на монтаж гипсокартона

Компания «РемонтСтрой» специализируется на оказании профессиональных услуг по монтажу гипсокартона в Москве и области. Наши мастера обладают многолетним опытом работы и всеми необходимыми знаниями в профильной сфере. Способны быстро и качественно реализовать любые проекты заказчиков: совершенно не важно, требуется ли установка гипсокартонных межкомнатных перегородок или монтаж многоуровневого потолка. При этом предложенная цена работ по монтажу гипсокартона за м2 остается на неизменно конкурентоспособном уровне.

Цены на монтаж гипсокартона и малярных работ



Наименование работ	Единица измерения	Жилые помещение Цена,руб	Нежилые помещение Цена,руб
Монтаж потолка из ГКЛ по металлокаркасу одноуровневого	кв.м	от 700	от 500
Монтаж потолка из ГКЛ по металлокаркасу многоуровневого	кв.м	от 1000	от 700
Монтаж стен из ГКЛ в 2 слоя по металлокаркасу	кв.м	от 700	от 500
Монтаж перегородок из ГКЛ по металлокаркасу в 2 слоя с каждой стороны	кв.м	от 700	от 500
Малярные работы
Заделка швов и саморезов	кв.м	100	50
Шпатлевка ветонит LR+ в два слоя	кв.м	150	100
Шпатлевка финишная в два слоя	кв.м	250	150
Оклейка стеклохоста	кв.м	100	50
Ошкуривание	кв.м	50	50
Грунтовка	кв.м	50	50
Монтаж малярного уголка	п/м	150	100
Монтаж багетов, молдингов, галтелей и т.д.	п/м	300	200
Поклейка обоев	кв.м	150	100
Покраска в два слоя	кв.м	150	100

 Оставить заявку на бесплатный расчет стоимости

Особенности и этапы проведения работ по монтажу гипсокартона

Гипсокартон является недорогим востребованным строительным материалом. В основном используется для декоративной, финишной отделки потолка и стен. Однако может применяться и для выравнивания поверхностей. В любом из этих случаев работы по монтажу гипсокартона предполагают соблюдение определенной техники выполнения. Установка ГКЛ осуществляется сотрудниками профильной компании в несколько этапов.

Основными из них являются нижеуказанные:

• нанесение размети на поверхность потолка/стены;
• расчет уровня размещения гипсокартона относительно поверхности;
• установка металлических профилей, которые образуют каркас для обшивки ГКЛ;
• монтаж подвесов и направляющих для фиксации гипсокартонных листов;
• проведение непосредственной обшивки гипсокартоном;
• нанесение грунтовки при необходимости дальнейшей отделки.

Чтобы итоговый результат выполненных работ в точности соответствовал первоначальным требованиям, доверить монтаж гипсокартона следует официально зарегистрированной фирме, которая несет полную ответственность за качество предоставляемых услуг.

Доступные цены на монтаж гипсокартона и другие преимущества сотрудничества с нами

Наша компания напрямую сотрудничает с ведущим поставщиками стройматериалов в московском регионе. Благодаря этому мы готовы оказать клиентам всестороннюю помощь при закупке гипсокартонных листов на наиболее выгодных условиях и даже по расценкам ниже рыночных. Установленные нами цены монтажа гипсокартона за кв м – одни из наиболее низких в Москве и области. Помимо этого, мы гарантируем своим клиентам:

• профессиональное выполнение даже самых сложных проектов;
• учет всех требований и пожеланий заказчика;
• соблюдение сроков начала и окончания работ.

Мы лучшие в своем деле и в любой момент готовы это доказать!

 Заказать бесплатный расчет стоимости



Walabot DIY Wall Scanner: видеть сквозь гипсокартон и бетонные стены

Прозрачный телефон? Хотя такие невероятные технологии, возможно, находятся в процессе создания, изобретателям еще предстоит придумать способ дать вашему телефону настоящее рентгеновское зрение. Walabot DIY подходит близко, позволяя вам заглядывать внутрь стен и помогает предотвратить дорогостоящие или опасные ошибки. Вот как это работает.

Если вы представляете инструмент или приложение, которое дает вам почти полное рентгеновское зрение, вы будете в восторге, когда откроете для себя Walabot DIY.Этот передовой инструмент работает со специальным приложением и телефоном Android версии 5 или выше. После установки он позволяет видеть внутренние стены, сделанные из обычных строительных материалов, включая гипсокартон и бетон, проникая сквозь изоляцию на глубину до четырех дюймов. С Walabot DIY в руках нет никаких сомнений в расположении важных компонентов, таких как трубы, электрические провода, кабели и шпильки.

Рентгеновские лучи связаны с некоторыми хорошо известными радиационными опасностями, поэтому изобретатели Walabot DIY выбрали что-то намного более безопасное.Это устройство использует радиочастотную (RF) технологию для обнаружения объектов внутри стен. Показания можно легко просмотреть на экране вашего теперь «прозрачного телефона».

Что можно увидеть с помощью Walabot Stud Finder

Если вы не профессионал в области строительства и не владеете внутренней информацией о точном расположении электрических проводов, труб и т. Д., Тогда может быть сложно определить, где именно эти предметы находятся. Walabot DIY меняет правила игры, позволяя вам видеть сквозь стену, чтобы вы могли безопасно сверлить и вешать предметы, без риска опасного поражения электрическим током или дорогостоящего повреждения сантехники.

Чтобы сделать вещи еще лучше, Walabot DIY позволяет вам видеть сквозь стены в различных режимах, чтобы собрать необходимую информацию.

• Режим панорамирования – Walabot DIY с панорамным видом наносит на карту большую территорию, отображая внутренние элементы в виде полос с цветовой кодировкой, как базовая карта того, что находится за вашей стеной. Этот очень удобный режим позволяет сохранять изображения вашей стены для использования в будущем, поэтому вам не придется сканировать снова и снова.
• Режим изображений – В режиме изображений вы получаете более четкое представление с графическим представлением каждого найденного объекта, такого как деревянная шпилька, металлическая шпилька, труба или проволока.В этом режиме также обнаруживаются такие вредители, как термиты и мыши.
• Экспертный режим – В экспертном режиме Walabot DIY отображает изображения необработанных сигналов. Регулируя интенсивность просмотра, вы можете сосредоточиться на центре стойки или проследить пути электрических проводов и водопроводных труб, чтобы их было легче избежать при определении места резания или сверления.

Удобный способ видеть стены изнутри

Не так давно инструменты, предназначенные для просмотра сквозь стены, стоили тысячи. Есть еще несколько больших и дорогих устройств, но Walabot DIY не входит в их число.Этот инструмент и приложение выделяются тем, что предлагают доступный и простой способ видеть стены изнутри. Вот краткий обзор того, как настроить Walabot DIY и заставить его работать:

1. Убедитесь, что у вас есть совместимый телефон Android под управлением Android v5.0 или более поздней версии с USB On-The-Go (OTG).
2. Подключите устройство Walabot DIY к совместимому телефону.
3. Загрузите приложение Walabot DIY из Google Play.
4. Ознакомьтесь с лучшими практиками использования, просмотрев учебные пособия Walabot DIY.
5. Выберите гипсокартон или бетон из меню, а затем откалибруйте свой Walabot DIY. Это занимает около 30 секунд или меньше.
6. Выберите режим просмотра, который хотите использовать. Большинство людей сначала пробуют все режимы, чтобы понять, как работает Walabot DIY.
7. Проанализируйте свою стену с помощью своего теперь «прозрачного телефона» и при необходимости отметьте то, что вы нашли, карандашом.

Вот и все! Теперь вы готовы повесить полки или шкафы, проложить кабели для вашей развлекательной системы VR или выполнить любую другую важную задачу, которая требует осмотра стен.

Кому выгоден Walabot DIY?

Walabot DIY был разработан с учетом потребностей строителей, сантехников, электриков и других подрядчиков, но при этом он доступен по цене и достаточно удобен даже для самого случайного домашнего мастера. Другими словами, если вам по какой-либо причине нужно заглянуть внутрь своих стен, вполне вероятно, что вы оцените то, что Walabot DIY может для вас сделать.

Как уменьшить шум в любой комнате

Ведущие, занимающиеся ремоделированием телевизоров, всегда превращают обычные ванные комнаты в «уединенные места в спа», а главные спальни – в «оазисы релаксации», но с барабанящими над головой шагами, звуком телевизора в соседней комнате и, казалось бы, нет. -Перестань лаять на улице, может быть сложно создать желаемое отступление.Ключ к настоящему душевному спокойствию? Подавление шума.

Понимание того, как распространяется звук, поможет вам уменьшить передачу шума между комнатами, следуя стратегиям уменьшения шума во время реконструкции или в существующей комнате.

Что такое звук и не могли бы вы его остановить?

Во-первых, небольшой урок по акустике. Есть два типа звука: воздушный и структурный. Звук, передаваемый по воздуху, распространяется по воздуху – каждый звук, который слышит ухо, является звуком, передаваемым по воздуху. Структурные звуки – это вибрации, передаваемые через объект, такие как шаги по полу или удары молотка по стене.Когда структурный звук становится воздушным звуком, мы его слышим. Поскольку эти типы звуков распространяются по-разному, для звукоизоляции часто требуется несколько разных инструментов.

Трудная проблема для решения

Звуковые волны распространяются по пути наименьшего сопротивления, что может затруднить точное определение места происхождения звука. Шум, не позволяющий вам уснуть ночью, может заключаться в отражении звука вокруг вентиляционного отверстия или проникновении в комнату через электрическую розетку, которая не была должным образом герметизирована.Нежелательный шум может проникнуть в комнату под дверью, через окно и в любое место, где есть небольшое отверстие или пространство. Даже повешение картины на стене может испортить звукоизоляцию этой стены.

Поскольку звук трудно определить, эксперты по звукоизоляции советуют, что лучше всего рассматривать звукоизоляционные изделия на этапе разработки проекта.

Худший кошмар шума: советы по звукоизоляции

Новое строительство

Построить звуконепроницаемую комнату с нуля проще и дешевле, чем пытаться решить проблему после того, как стены и пол уложены.Согласно статье New York Times за 2015 год, жители Манхэттена могут тратить более 200000 долларов на то, чтобы заглушить существующее жилое пространство, часто прибегая к разборке комнаты до гвоздей и половиц и начиная с нуля со звукоизоляцией. По этой причине никогда не рано думать об акустике помещения при планировании проекта.

Хорошая новость заключается в том, что представленные на рынке продукты облегчают звукоизоляцию комнаты. От специально разработанного гипсокартона, который поглощает и блокирует звук, до умных изоляционных решений – есть отличные варианты для вашего пространства.Выполните следующие действия, чтобы значительно улучшить качество звука в любой комнате.

1. СТЕНЫ

При звукоизоляции комнаты начинайте со стен.

Выберите гипсокартон, снижающий шум

Традиционно для уменьшения передачи шума между комнатами используется устойчивый канал. Упругий канал – это тонкий металлический канал, который прикрепляется к каркасу стены, изолируя гипсокартон и ослабляя звуковые волны. Сегодня эта изоляция может быть получена с помощью цельного гипсокартона, уменьшающего шум.Шумоизоляционный гипсокартон состоит из двух плотных гипсовых стержней, разделенных слоем вязкоупругого полимера. сделать гипсокартон идеальным для снижения внутреннего шума. Отлично подходит для использования в офисах, спальнях, телевизионных залах и везде, где вы хотите не отвлекаться.

Необходимых продуктов:

Изоляция внутренних стен

Для звукоизоляции необходимо остановить вибрацию, а надлежащая изоляция может действовать как глушитель от нежелательного шума.Полностью заполните полость стены прочным утеплителем. Изоляция заполняет промежутки между стенами и промежутки между стойками, поглощая шум и прерывая путь звука. Чтобы остановить передачу шума между комнатами, используйте его как во внутренних, так и во внешних стенах. Не уверены, нужна ли вам дополнительная изоляция? Следуйте за нашим деревом решений.

Необходимых продуктов:

2. Этаж

Теперь, когда стены притихли, пора заняться полом.

Плавающие этажи

Плавающие полы не прибиваются к черному полу, как обычные полы.Вместо этого они устанавливаются с помощью специального клея. Без использования гвоздей в балке пола плавающие полы могут устранить скрипы и предотвратить распространение звука между уровнями вашего дома. Есть несколько способов создать «плавающий пол», большинство из которых включают использование вибропоглощающего материала, зажатого между частями пола.

Лента для балок

– Если скрипящий пол портит безупречную комнату, лента для балок может решить проблему и уменьшить шум, проходящий через пол.Хотя вы можете использовать ленту для балок в существующей комнате, как и большинство продуктов для шумоподавления, лучше всего использовать ее перед установкой стен и пола, иначе вам придется удалить часть стены / пола, чтобы использовать ленту.

Шум между этажами можно также уменьшить, уложив изоляцию между балками пола. Как и при изоляции, препятствующей передаче звука между комнатами, убедитесь, что полость заполнена полностью.

Необходимых продуктов:

Звукоизоляция существующего помещения

Если вы не можете позволить себе роскошь построить новую комнату, но все же хотите, чтобы в ней было тихо, есть несколько быстрых советов, как добавить тишины и покоя в свою жизнь.

Размягчение поверхностей

Звук любит отражаться от твердых плоских предметов, таких как стекло, паркетный пол и плитка. Добавление ковра, шикарной мебели, оконных рам и даже растений может превратить твердую плоскую комнату в более мягкую и тихую зону.

Уплотнение

Щели под дверью и вокруг нее могут превратиться в коврики для нежелательного шума. Электрические розетки и вентиляционные отверстия также являются большими проблемными областями, которые домовладелец может не учитывать.В общем, везде, где воздух может попасть в комнату, звук может следовать. Правильная герметизация комнаты – отличный способ сохранить в ней тишину.

Белый шум

Относительно новый способ борьбы с нежелательным звуком – замаскировать его белым шумом. Система белого шума использует мягкие звуки, такие как звук движущегося воздуха, чтобы скрыть раздражающий шум поблизости. Популярные в коммерческом использовании и среди молодых родителей, системы белого шума могут превратить шумный офис в тихое рабочее место или заставить суетливого ребенка спать дольше.Есть машины с белым шумом и бесплатные приложения для смартфонов, которые вы можете попробовать.

Как там тихо?

Звук измеряется различными способами, от децибел до коэффициента передачи звука, и каждому материалу и продукту присваивается собственный рейтинг. Существуют строительные нормы и правила, касающиеся акустики комнаты. Но понимание различий между звуками может быстро стать сложным и запутанным для покупателя. Проще говоря, чем выше STC, тем тише в помещении.Например, стеклянное оконное стекло имеет рейтинг STC около 25, что означает, что звук может легко проходить через материал, а 8-дюймовая бетонная стена имеет STC 72, что означает, что через него проходит не так много звука (если он есть). При правильно установленном гипсокартоне SilentFX QuickCut можно достичь STC 50 или выше.

Тишина – это золото

Нежелательный шум может вызвать стресс и бессонные ночи. Это невидимый враг, с которым многие домовладельцы просто мириться, потому что могут не знать, что существуют решения.Если вы планируете новое строительство или капитальный ремонт, подумайте о звукоизоляции, пока не стало слишком поздно.

Для получения дополнительной информации о звукоизоляционных продуктах и ​​рейтингах см.

Complete Comfort Acoustics .

Как найти гвоздики в гипсовой стене – 8 скрытых секретов

В отличие от плотности гипсокартона, штукатурка на стенах проявляет колебания на обратной стороне поверхности.Измерительные щупы, разработанные для определения изменения плотности стены, не справятся с обрешеткой и штукатуркой.

Рейки имеют горизонтальное крепление на вертикальных шпильках, с добавлением проволочной сетки и двумя швами штукатурки, наложенными поверх полос. Конструкция из планки и гипса затрудняет точное определение шпилек для крепления тяжелых предметов, таких как полки и электроника.

Мультисканер и металлоискатель, который забивает гвозди, которые крепят планку к стойке вместо определения плотности, попадут в «сладкую» точку.Простое сканирование проводов или другие методы могут помочь вам точно определить стойки или балки в оштукатуренных стенах или потолках.

8 вещей, которые следует учитывать при поиске гвоздей в гипсовой стене:

1. Металлические сканеры работают как часы

Многоканальные извещатели высшего класса с режимом сканирования металлов не станут жертвой красных сельдей из-за изменений плотности вдоль тыльной стороны стены. Металлический датчик или специальный режим сканирования металла поможет вам точно определить крошечные гвозди и кнопки, которыми все деревянные планки крепятся к гвоздикам.

• Сдвиньте устройство по стене горизонтально, когда оно включено или включено. Сканер издаст световой или звуковой сигнал, чтобы помочь вам выделить на поверхности точное место.
• Незначительно снижает чувствительность сканера, начните с одного гвоздя и зондируйте прямо по стене. Если он сообщает о металлическом узоре, он попадает в цепочку гвоздей, указывающую на шпильку.

2. Очистка каркаса или чердака для шпилек

Чтобы определить область балки и стойки, установите на чердаке и дайте стропилам пройти сквозь них, но не между ними, чтобы измерить положение первой балки.

Также оцените расстояние между балками от середины каждой балки.

Перенесите съемку на стену комнаты, измеряя от той же колонны, что и на чердаке. Начните с угла и выделите стену вдоль комнаты с интервалами 16 или 24 дюйма, как показано на чердаке.

В обычных домах с баллонным каркасом потолочные балки и стойки 16 или 24 дюйма устанавливаются посередине. Балки обычно крепятся непосредственно на стойки над верхней пластиной стены.

3. Зондирование электрических проводов переменного тока под напряжением

Сканирование проводов обеспечивает самый старый способ обнуления стоек под штукатурными стенами и балок перекрытий.

Для заготовки корма, обрезки и выравнивания плечиков с помощью кусачков. Отмерьте ровно 3 ½ дюйма от одного края, чтобы согнуть деталь под углом 90 градусов или L-образной формы.

Внимательно осмотрите плинтус и карниз на предмет заметных гвоздей, которые могут указывать на наличие шпилек или балок потолка.Вы можете осторожно постучать по стене, чтобы получился глухой, но не глухой звук.

Погрузите изогнутый конец подвески в щель, протолкнув его за пределы изгиба на 90 градусов. Вращайте по часовой стрелке, если вешалка упирается в прочную конструкцию, значит, вы нашли шпильку.

4. Отслеживание электрических блоков

• Электрические блоки для розеток или выключателей, прикрепленные непосредственно к стойкам, дают более яркие сигналы.
• Обратите внимание, что некоторые коробки могут не крепиться к шпилькам, но свободно плавать.Проверьте с обеих сторон устройства, чтобы определить шпильку.
• Чтобы заглянуть внутрь и узнать, с какой стороны находится шпилька, снимите крышку и выключите прерыватель.
• Если вы откроете шпильку, вы можете использовать ленту размером 16 дюймов, чтобы заточить самую примыкающую. В некоторых домах расстояние между каркасами составляет 24 дюйма или уникальные расстояния, что в некоторых случаях делает этот метод непригодным. Попробуйте другие уловки, чтобы попасть в цель.

5. Акустический удар – игра на ухо

• Вы можете аккуратно постучать по стене суставом, чтобы точно определить разницу в звуке.
• Когда вы постучите по швам стены без стойки, вы услышите резонанс, создаваемый полостью под ним.
• Если ваша костяшка попадает в метку, содержащую шпильку, звук меняется на глухой. Двигайтесь по стене и проверьте, не проявился ли узор, чтобы определить расстояние между стойками. Пропустите область, где вы обнаруживаете глухой и вибрирующий звук, гвоздики производят более тусклый, менее тихий и твердый звук.
• Это проверенный трюк, но не полный доказательств и не лакмусовая бумажка, так как можно приблизиться, но нет сигары.

7. Используйте магнит

1. Магнит попадет в точку и незамедлительно обнаружит наличие шипов. Подберите наиболее привлекательный магнит и прикрепите к нему часть зубной нити или нити.
2. Повесьте магнит вдоль стены и двигайте им горизонтально со скоростью улитки.
3. Иногда магнит на некоторое время прикрепляется к стене в месте расположения гвоздика. Сильный магнит порежет его, но не те гибкие версии пиццы.
4. Вы с грохотом переступаете порог, когда деревянная планка крепится на шпильки, а магнит ближе к ним.

8. Как установить тяжелые предметы на гипсовые стены без шпилек

Отметьте на стене области всех монтажных пространств для кронштейнов; используйте уровень, чтобы выпрямить кронштейны.

Вырежьте крошечную пилотную щель с помощью сверла по дереву в каждой точке, сделанной через монтажные щели на каждом кронштейне. Пилотное отверстие предотвращает растрескивание штукатурки и облегчает сверление других отверстий.

Просверлите отверстие большего диаметра до диаметра, указанного на этикетке на упаковке, для размера болта с рычагом.

Вставьте стопорный болт через каждое монтажное отверстие в кронштейне полки и навинтите его крылья на болты примерно на 1/4 дюйма. Равномерно сложите крылья на болтах и ​​опустите края в отверстия в стене, вдавливая болты, пока крылья не начнут чистить облицовку и не откроются. Потяните кончик болта назад для более плотного захвата и с помощью отвертки или дрели затяните болт.

Советы и рекомендации по поиску шпилек в гипсовых стенах

• Оштукатуренные стены с гвоздями из тонкой деревянной планки, отстоящими друг от друга на ¼ ”горизонтально вдоль вертикальных стоек
• Только более прочные и толстые деревянные стойки под значительно легким тонким слоем штукатурки выдержат тяжелый плазменный телевизор, электронику и полки.
• Деревянные стойки лежат вертикально на расстоянии 450 мм или 600 мм. Вы можете найти гипсокартон, закрепленный и прикрученный к деревянным шпилькам
.
• Если вы хотите использовать два монтажных отверстия и не можете найти другую стойку, замените ее анкером для гипсокартона в точке армирования для получения прочной и устойчивой опоры.
• Вставьте иглу или булавку и аккуратно ударьте им по стене примерно на 10 мм с помощью молотка. Если вы ударились о твердую поверхность, вы нашли цель.

Окончательный приговор

Большинство домашних мастеров изобрели надежные способы поиска гвоздей в гипсовой стене.Необшитые стеллажи или светильники совершат революцию в функциональном и эстетическом стиле вашего дома из гипсокартона. Для надежного крепления предметов следует закрепить их прямо на шпильках в стене из гипсокартона.

Большинство имеющихся на рынке устройств для поиска гвоздей не ударяют по широкой стороне коровника при сканировании планки и гипса. Подойдет только мультисканер с режимом сканирования на металлоискатель.

Вы можете попасть в цель с помощью старых приемов, таких как легкое постукивание, чтобы обнаружить изменение высоты звука, определение местоположения электрических розеток или продевание через вешалку.Штукатурные стены имеют строительную технику, которая делает почти непреодолимым сверление и легко трескается. Для тяжелых стеллажей или монтажа необходимо сузить шпильки.

Датчик телефона

обнаруживает шпильки, трубы и провода за стенами

Вам нужно просверлить стены, но боитесь удариться о трубу или провод? Walabot – это устройство, которое подключается к вашему смартфону и позволяет получать рентгеновское зрение в ваши стены.Устройство позволяет видеть за гипсокартоном шнуры, трубы, шпильки и даже грызунов.

Идеально подходит для вашей следующей домашней домашней работы. Изначально Walabot был разработан, чтобы видеть сквозь ткани человека и обнаруживать определенные виды рака. Walabot точно определит местоположение и даже глубину труб и проводов в ваших стенах, чтобы вы знали, чего избегать или где открывать, если вы ищете определенную трубу или провод.

У вас в стенах живет пушистый друг? Walabot может даже обнаруживать животных, чтобы вы могли отслеживать их вживую за своими стенами, чтобы избавить дом от мышей или помочь своей кошке выбраться, если они каким-то образом вернулись туда.Устройство также может обнаруживать гнезда ос и термитов за вашими стенами.

Walabot позволит вам найти практически все, что находится за стенами, включая гвоздики, провода, водопроводные трубы, животных и другие металлы. Он может не только видеть сквозь гипсокартон, но и даже сквозь бетон толщиной до 4 дюймов. Он также может обнаруживать движение в реальном времени, если вы хотите зацепить провод, который вы пытаетесь провести.

Walabot подключается прямо к задней части вашего смартфона, поэтому вы можете просто перетащить телефон по стене, чтобы увидеть, что находится за ним в реальном времени.Настенный датчик будет работать со смартфонами Android (кроме Samsung Note 7, LG G4 и LG V10) и не будет работать с iPhone.

Walabot подключается к вашему смартфону через клейкую гелевую подушечку, поставляется с кабелем micro-usb и кабелем usb-c для подключения к вашему смартфону в зависимости от того, какой у вас тип подключения, и, безусловно, потребуется догадки из вашего следующего проекта DIY.

Посмотрите видео, которое работает с настенным сенсором Walabot для смартфона в действии.

Подпишитесь на наш канал на YouTube

7 лучших поисковиков в 2021 году (для гипсокартона, штукатурки, плитки и др.)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 15 марта 2021 г.

Любой достойный опытный мастер по ремонту может засвидетельствовать, что хороший поиск шпильки – единственное различие между домашним проектом DIY с возможностью инстаграмма и прославленной катастрофой.Это потому, что перед тем, как прикручивать или забивать что-то в стены, пол и потолок, вы должны знать, что именно находится на другой стороне.

Кроме того, вы рискуете повредить гипсокартон, потолок или пол из-за неподдерживаемых элементов, которые вы пытаетесь установить. Основная цель лучшего поисковика гвоздей (или любого другого средства поиска гвоздей) – точно определить местонахождение деревянных стоек каркаса за стенами (обычно гипсокартоном).

В то время как большинство устройств предлагают эту базовую возможность обнаружения, некоторые искатели стержней также обнаруживают металлические балки, гвозди или электрические провода под напряжением за гипсокартоном или даже штукатуркой.Однако вы не ограничены только стенами. Поисковые системы также помогают найти балки в потолках и на некоторых этажах.

Независимо от того, вешаете ли вы картину или телевизор на стену или начинаете капитальный ремонт комнаты, детектор шипа, которому вы можете доверять, просто необходим.

Наши 7 любимых приборов для поиска шпилек для домашнего или профессионального использования

Обзоры средств поиска шпилек

# 1 – Franklin Sensors ProSensor 710 Stud Finder

Вы знаете, что отличает лучший инструмент для поиска шпилек от остальных? Его точность.Все остальные функции практически ничего не значат, если вы не можете доверять точности обнаружения этого инструмента.

Если вы не знаете, во что забиваете, вы можете оказаться на грани катастрофы. В отличие от других моделей, Deep Scanning всегда активен, поэтому он обнаруживает гвоздики на расстоянии до 1,5 ″.

Этот популярный датчик гвоздя разработан для обнаружения широкой области стены при поиске гвоздей под ней. Кроме того, дополнительная ширина устройства позволяет вам более точно определять положение шпилек при перемещении искателя по поверхности.

С 13 отдельными датчиками, он позволит вам быстро найти и отметить оба края шпильки и даже обнаружить несколько шпилек одновременно. Это просто невозможно с другими электронными детекторами шпилек, поскольку они используют только один датчик.

Вот краткая демонстрация того, как работают сенсорные лампы:

Без необходимости калибровки (в отличие от многих других электронных моделей), вы готовы к работе. При обнаружении края шпильки на передней панели загораются светодиодные индикаторы, отмечая положение и размер любой стойки, чтобы вы могли точно определить начальную и конечную точки шпильки во время работы.

Модель Franklin Sensors считается одним из лучших настенных сканеров для профессиональных подрядчиков, домовладельцев или всех, кому нужен надежный детектор гвоздей. Независимо от того, устанавливаете ли вы новый телевизор высокой четкости или модернизируете освещение в гараже, ProSensor работает быстро и точно.

Вероятно, его самым большим недостатком является то, что, хотя он может обнаруживать другие объекты за стенами, такие как электропроводка, нет отдельного уведомления, поэтому вы не узнаете, является ли это шпилькой, проводом под напряжением или гвоздем.

>> Проверить текущую цену

<<

# 2 – CH Hanson 03040 Магнитный поиск шпильки

Магнитный датчик шпильки – это возврат к старым добрым временам. Однако, несмотря на свою простоту, это один из лучших дешевых устройств для поиска гвоздей, которые вы когда-либо найдете. Поскольку ему не нужны батарейки, вам никогда не придется сомневаться в его точности.

В устройстве используются сверхмощные магниты земли для поиска гвоздей и металлических шпилек по старинке. Магниты достаточно сильны, чтобы устройство для поиска гвоздей оставалось на стене без помощи рук, поэтому вы можете не делать отметки на стене карандашом.

CH Hanson 03040 естественно притягивается к винтам и гвоздям внутри шпилек, поэтому вы точно знаете, где они находятся. Этот мини-искатель шпилек включает в себя двусторонний уровень для простоты использования.

См. Также: Лучшие рулетки для быстрого и точного измерения

Хотя на рынке есть множество других датчиков с магнитными шпильками, CH Hanson – один из немногих, который включает два магнита для зоны обнаружения, которая почти вдвое шире. (около 2,5 дюймов).

Конечно, он не может конкурировать с указанным выше ProSensor шириной 7 дюймов, но мы говорим о двух совершенно разных ценовых категориях.

Мне может потребоваться немного больше времени, чтобы найти шпильки, и глубина сканирования 1 дюйм не самая лучшая, но для случайного подвешивания рамок, картин и других предметов на стену CH Hanson является отличным бюджетным выбором, когда вам просто не нужны навороты.

>> Проверить текущую цену

<<

# 3 – Детектор магнитных шпилек StudPoP

Этот маленький искатель гвоздей использует силу магнитов для обнаружения металлических креплений глубиной до 1/2 дюйма в стене.Его можно эффективно использовать практически на любом стеновом материале.

Индикатор заметно перемещается и щелкает при обнаружении застежки, что позволяет избежать ложных срабатываний. Лучше всего то, что этот инструмент не требует каких-либо батареек или калибровки и не реагирует на активные провода.

О StudPoP можно многое сказать о таком простом дизайне. Большое пластиковое кольцо означает, что вы не потеряете его, как отдельный магнит.

Кроме того, их намного легче держать и перемещать, при этом они столь же эффективны (а иногда и более эффективны), чем электронные модели.

Самая большая претензия к этому продукту – сила его магнита. Хотя он эффективен, он слабее молибденового или неодимового магнита, что ограничивает его эффективность более толстыми стенками.

Некоторые пользователи отметили, что этот инструмент требует некоторого обучения, но как только вы освоите его, StudPoP может оказаться более эффективным, чем большинство электронных моделей. Иногда простое решение лучше, когда вы пытаетесь быстро найти стенные стойки.

>> Проверить текущую цену

<<

# 4 – Магнитный искатель шипов StudBuddy

Электронные устройства поиска шипов часто сложны в использовании и, следовательно, подвержены ошибочным показаниям.Как и пара других продуктов в этом списке, StudBuddy устраняет этот недостаток, используя силу магнитов для обнаружения застежек, встроенных в шпильки.

Разработанный в основном для использования в гипсокартоне, StudBuddy «Сделано в США» достаточно прочен, чтобы повесить его на стену в том месте, где был обнаружен крепежный элемент, создавая легкий ориентир, пока вы копаете сверло или гвоздь.

Удлиненная форма StudBuddy обеспечивает лучшее покрытие, чем некоторые другие магнитные искатели. Магнит достаточно силен, чтобы почувствовать сильное притяжение, когда он приблизится к металлической застежке.

Его способность свободно висеть на найденной застежке добавляет дополнительный уровень удобства, отсутствующий во всех, кроме нескольких устройств для поиска шпилек, представленных на рынке.

Хотя StudBuddy хорошо работает на гипсокартоне, он не предназначен для использования на штукатурке, обрешетке или других стеновых материалах, что значительно снижает его полезность.

Как и другие магнитные локаторы шпилек, он основан на поиске металлических крепежей, поэтому при поиске шурупа для гипсокартона может быть сложнее определить местоположение шпильки, чем с помощью электронного искателя.

>> Проверить текущую цену

<<

# 5 – Металлоискатель Zircon MetalliScanner m40

Когда обычные средства поиска шпилек просто не заходят достаточно глубоко или вам нужно установить гвозди или винты в шпильки или другой металл за штукатуркой, обрешетку, плитку, бетон, панели, штукатурку или другие поверхности, MetalliScanner m40 – ваш лучший вариант.

Он способен обнаруживать черный (магнитный) металл глубиной до 4 дюймов и цветной (немагнитный) металл глубиной до 2 дюймов.

Если вы не хотите потратить сотни долларов на профессиональный настенный сканер, этот Zircon на сегодняшний день является лучшим устройством для поиска металлических гвоздей за эти деньги. Сантехники и специалисты по HVAC могут быстро найти трубопроводы и воздуховоды за стенами, когда другие не могут.

В старых домах с оштукатуренными стенами или реечными стенами большинство средств поиска гвоздей просто не работают. MetalliScanner обнаруживает гвоздики в этих стенах как чемпион, что делает его также лучшим средством для поиска штукатурных стен. Функция автоматической калибровки также сэкономит вам время.

Хотя он не улавливает весь металл за стенами (например, с медными трубами ему труднее), и он может пропустить очень маленькие гвозди, вы действительно не сможете получить сопоставимый продукт по такой цене.

>> Проверить текущую цену

<<

# 6 – Zircon StudSensor e50 Electronic Stud Finder

Если вы время от времени являетесь энтузиастом проектов на выходных, то Zircon StudSensor e50 – это инструмент, бюджет но хочется точности электронной модели.Он очень похож на сканер VivReal, представленный ниже, и, хотя у него меньше режимов сканирования, обнаружение стержня кажется более точным.

Датчик шпильки будет мигать и издавать звуковой сигнал сразу после обнаружения края шпильки. Он имеет два режима сканирования: StudScan для шпилек глубиной до 0,75 дюйма и DeepScan для целей глубиной около 1,5 дюймов.

Для обеспечения максимальной точности используйте режим DeepScan, только если стандартный режим не работает.

Наконец, продукт также может обнаруживать провода переменного тока, находящиеся под напряжением, чтобы предотвратить проникновение в опасные места поражения электрическим током.

Являясь одним из самых дешевых электронных датчиков на рынке, он также является одним из самых популярных для домашнего использования. Большинство пользователей говорят, что он довольно хорошо справляется с поиском шпилек, но другие утверждают, что он не обнаружит шпильки за гипсокартоном, как это сделала бы другая модель.

Если у вас есть бюджет, чтобы выбрать наш лучший выбор, ProSensor 710, мы считаем, что это лучший и более последовательный вариант. Даже магнитный CH Hanson нам кажется более надежным, но мы просто включили эту модель из-за ее популярности.

>> Проверить текущую цену

<<

# 7 – VivReal VIVSF-01 Электронный настенный сканер

Самый продаваемый многофункциональный настенный сканер VivReal 4-в-1 имеет особенности, которых нет у других электронных сканеров. Благодаря четырем переключаемым режимам: «Шпилька», «Глубокий», «Металл» и «Переменный ток», он может обнаруживать деревянные, металлические и провода переменного тока глубоко внутри стены, чтобы правильно расположить стойки и предотвратить опасность.

Большой рисунок предоставляет различные подсказки для обнаружения и даже показывает текущий уровень заряда батареи.Когда дело доходит до обнаружения шпилек, важно знать, когда необходимо заменить 9-вольтовую батарею.

Низкий уровень заряда батареи – одна из основных причин, по которой электронный поисковый прибор дает непостоянные результаты, и мы задаемся вопросом, почему каждая электронная модель не имеет этой функции.

Обычный режим сканирования шпилек определяет центр и края деревянных или металлических шпилек глубиной до 3/4 дюйма. В режиме глубокого сканирования обнаруживаются металлические шурупы и гвозди глубиной до 1,5 дюймов. Режим сканирования металла отлично подходит для обнаружения крупного металла (например, арматурного стержня) глубиной до 2-1 / 4 дюйма.Режим переменного тока предназначен для размещения электрических проводов под напряжением глубиной до 2 дюймов.

Для типичного домашнего использования, например, для подвешивания рамок для картин или стеллажей, стоит подумать о поиске гвоздей VivReal. Качество сборки может быть не самым лучшим, и некоторые пользователи сомневаются в его точности, но, как недорогой электронный настенный сканер, это хорошее соотношение цены и качества.

>> Проверить текущую цену

<<

Часто задаваемые вопросы

Как работают средства поиска стержней? (Магнитное или электронное)

Магнитный прибор для поиска шпилек работает без батареек, так как он использует редкоземельный магнит (или магниты).На самом деле он не обнаруживает гвоздики, а вместо этого определяет местонахождение гвоздей или шурупов, прикрепленных к дереву.

В эксплуатации требуется немного больше времени, поскольку вы ищете металлические крепежи, и он не так хорошо работает на стенах старых зданий, где требуется более глубокое сканирование.

И наоборот, электронный искатель шпилек включает в себя электронные компоненты с возможностью использования реальных датчиков, чтобы помочь вам в обнаружении точного местоположения шпилек.

Кроме того, такие электронные устройства оснащены светодиодной подсветкой и звуковыми сигналами, информирующими вас о том, что край шпильки обнаружен.Их самый большой недостаток заключается в том, что им требуется 9-вольтовая батарея (или батарея AA), которая может дать плохие результаты, если не заменять ее регулярно.

См. Также: Лучшие лазерные уровни по точности и функциональности

Что обнаруживает прибор для поиска точек?

Он используется для обнаружения стоек каркаса, размещенных за окончательной поверхностью стены, обычно гипсокартоном. Иногда для их определения требуется обнаружение металла в шпильках. Некоторые модели также можно использовать для отделки полов и потолков.

Почему часто случаются ложные срабатывания при использовании средства поиска шпильки?

Обычно по разным причинам.Иногда строители спешат, а стойки в стенах не совсем прямые или немного смещаются со временем. Иногда в гипсокартоне появляются маленькие пузыри, которые могут мешать поиску гвоздей.

В электронных моделях почти полностью разряженные батареи могут дать плохие результаты.

Артикул 370 – Коробки, корпуса трубопроводов и фитинги

370-20 В стене или потолке Раздел 370-20 можно легко пропустить во время процедуры установки коробки. Иногда передний край коробки оказывается на расстоянии более 1/4 дюйма от готовой поверхности.Это нарушение независимо от типа материала, окружающего коробку. Национальный электротехнический кодекс (NEC) содержит минимальные требования для коробок, установленных в горючих, а также негорючих материалах. В стенах или потолках, построенных из негорючего материала (бетон, плитка и т. Д.), Коробки должны быть установлены так, чтобы передний край не отводился более чем на 1/4 дюйма от готовой поверхности. Ящики в стенах или потолке, изготовленные из горючего материала, например дерева, должны быть заподлицо с готовой поверхностью или выступать за нее.Хотя эти правила легко понять, их часто игнорируют. Повторюсь, внутри горючего материала коробки должны быть либо заподлицо, либо выходить за пределы готовой поверхности. Из негорючего материала передний край коробки должен находиться в пределах 1/4 дюйма от готовой поверхности. 370-21 Ремонт гипсокартона (или гипсокартона) и штукатурки Обычно электрики не несут ответственности за вырезание отверстий в гипсокартоне, гипсокартоне или штукатурке. Но там, где гипсокартон есть или уже был установлен, обычно электрик вырезает отверстия.Кто бы ни выполнял резку, соблюдение Раздела 370-21 является обязательным. Сломанный (или неполный) гипсокартон, гипсокартон или гипсовые поверхности необходимо отремонтировать так, чтобы ни один зазор или открытое пространство вокруг коробки или фитинга не превышало 1/8 дюйма. Скрытие поврежденного или неполного гипсокартона (штукатурки и т. Д.) С помощью установки негабаритной (или громоздкой) накладки не удовлетворяет требованиям этого раздела. Зазоры или открытые пространства более 1/8 дюйма должны быть устранены независимо от размера крышки. 370-22 Расширения открытой поверхности Короб для поверхностного монтажа, устанавливаемый над скрытой коробкой с целью расширения системы электропроводки, называется расширением поверхности.Расширение поверхности – это просто переходная точка между скрытой проводкой и открытой проводкой. Коробка или удлинительное кольцо, закрывающее коробку от системы скрытой проводки, должны быть механически закреплены над скрытой коробкой. Раздел 370-22 также гласит, что заземление оборудования, где это необходимо, должно соответствовать Статье 250. В то время как Статья 250, Часть F (Разделы с 250-110 по 126) охватывает заземление оборудования и заземляющие провода оборудования, Часть G (Разделы 250-130) по 148) описывает методы заземления оборудования.Несмотря на то, что положений частей F и G слишком много, чтобы упоминать их, следует отметить два раздела. В разделе 250-118 обсуждаются типы заземляющих проводов оборудования. Типы включают: медный или другой коррозионно-стойкий провод, металлический трубопровод (жесткий и промежуточный), электрические металлические трубы и 10 других специальных предметов. Раздел 250-148 (а) требует, чтобы соединение было выполнено между заземляющим проводом (ами) оборудования и металлической коробкой с помощью перечисленного заземляющего устройства или заземляющего винта, который не служит никакой другой цели.[Раздел 250-148 (а)] Если заземляющий провод оборудования входит в металлическую коробку, она должна быть заземлена или соединена с заземляющим проводом. Это соединение должно быть выполнено с помощью указанного заземляющего устройства или винта заземления, не используемого ни для каких других целей. Раздел 250-8 запрещает использование винтов для листового металла для подключения заземляющего провода к корпусу. Исключение из 370-22 допускает другой тип точки перехода между скрытой проводкой и открытой проводкой. Если соблюдаются все требования в пределах исключения, крышка скрытого ящика разрешается в качестве расширения поверхности.Расширение поверхности, сделанное из крышки скрытого ящика, должно быть спроектировано таким образом, чтобы оно не упало или не было удалено, если его средства крепления ослабнут. Кроме того, метод подключения должен быть гибким и сконфигурированным таким образом, чтобы любое требуемое заземление не зависело от соединения между коробкой и крышкой. Установка негибкого кабелепровода или трубки, такой как электрические металлические трубки, на крышку скрытого ящика нарушает это требование. Гибкий металлический канал, непроницаемый для жидкости гибкий металлический канал и непроницаемый для жидкости гибкий неметаллический трубопровод – вот некоторые из разрешенных методов проводки.Последнее требование этого исключения гласит, что непрерывность системы заземления не может зависеть от соединения между коробкой и крышкой. Следовательно, для обеспечения безопасного обратного пути к земле необходимо установить заземляющий провод оборудования. В Таблице 250-122 представлены заземляющие провода оборудования минимального размера для заземления кабельных каналов и оборудования. 370-23 Опоры Корпуса, подпадающие под действие Статьи 370, должны соответствовать одной или нескольким спецификациям поддержки, перечисленным в Разделах 370-23 (a) – (h).К ним относятся: (а) поверхностный монтаж; (б) конструктивный монтаж; (c) монтаж на готовых поверхностях; (г) подвесные потолки; (e) корпус, поддерживаемый дорожкой качения, без устройств или приспособлений; (f) кожух, поддерживаемый кабельным каналом, с устройствами или приспособлениями; (ж) ограждения из бетона или кирпича; и (h) подвесные коробки. 370-23 (a) Монтаж на поверхности Корпус, установленный на здании или другой поверхности, должен быть жестко и надежно закреплен на месте. Аналогичное требование в Разделе 110-13 гласит, что электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено.Хотя Кодекс не предусматривает приемлемых процедур крепления, он запрещает один метод. Запрещается использовать деревянные заглушки, вбитые в отверстия в кирпичной кладке, бетоне, штукатурке или подобных материалах. [Раздел 110-13] Если монтажная поверхность не обеспечивает жесткой и надежной опоры, необходимо не только обеспечить дополнительную опору, но и соответствовать разделам 370-23 (a) – (h). Твердая поверхность здания, способная выдержать ограждение, не всегда доступна. Например, защищенная от атмосферных воздействий розетка с защитой от замыкания на землю (GFCI) необходима в ландшафтной зоне без зданий или сооружений.Один разрешенный метод поддержки коробки – это установка распорки в соответствии с Разделом 370-23 (b) (2). Другой метод включает использование жесткого или промежуточного металлического кабелепровода, установленного в соответствии с Разделом 370-23 (f). 370-23 (b) Монтаж на конструкции Ограждение, опирающееся на конструктивный элемент здания или на уровень, должно иметь жесткую опору либо напрямую, либо с помощью распорки (деревянной, металлической или полимерной). Невозможно переоценить важность правильного монтажа электрооборудования. Сколько раз электрики видят, что коробки, корпуса или кабелепроводы смонтированы неправильно? В соответствии с требованиями Раздела 300-11 (а) кабельные каналы, кабельные сборки, коробки, шкафы и арматура должны быть надежно закреплены на месте.370-23 (b) (1) Гвозди Использование гвоздей в качестве крепежных элементов запрещено, если они не используются для крепления скоб снаружи корпуса или если они не проходят внутрь в пределах 1/4 дюйма от задней части или концов корпуса. [370-23 (b) (1)] Это требование несколько ограничивает использование гвоздей в качестве разрешенного метода крепления. Если кронштейны расположены снаружи корпуса, допускается использование гвоздей. Гвозди, проходящие через внутреннюю часть, должны находиться в пределах 1/4 дюйма от задней части или концов корпуса.Конструкция некоторых металлических коробок для устройств (без внешних кронштейнов) предусматривает монтажные отверстия, соответствующие этой спецификации. В следующем месяце в фокусе, начиная с Раздела 370-23 (b) (2), будет продолжено обсуждение Статьи 370, Часть B, Установка. Раздел 370-23 (b) (2) охватывает требования к распоркам (деревянным, металлическим или полимерным), используемым для поддержки корпусов. С Миллером, владельцем Lighthouse Educational Services и автором иллюстрированного руководства по Национальному электротехническому кодексу, можно связаться по телефону (615) 333-3336 или по электронной почте charles @ charlesRmiller.com.

Garage Gym – Крепление складной стойки для приседаний к стене из гипсокартона

Я установил много оборудования для спортзала, оно намного сложнее, чем обычная конструкция. Чтобы сделать это безопасным, вы должны действительно перестроить.

ИМО, проблема здесь – сила оттока. Столбы стойки для приседаний – это то, что будет нести вес, но когда вы поднимете вес, он захочет значительно раскачиваться. Вы должны убедиться, что он не выскакивает из стены, иначе у вас плохая ситуация.

План атаки

Стойка изготовлена ​​таким образом, что у вас есть четыре монтажных болта для каждой из четырех точек крепления.Маловероятно, что они будут размещены на шпильках. Я считаю, что вам нужно 2 доски на стене – по горизонтали, чтобы вы могли закрепить их на нескольких стойках. Как только они встанут, прикрепить оборудование к доскам будет легко.

Я бы сказал, что 2×6 будет достаточно. Я хочу прикрепить их по одному болту и по одному винту на каждую шпильку.

Вам могут понадобиться доски размером чуть более 4 футов минимум, около 52 дюймов, чтобы попасть в четыре гвоздика при стандартном расстоянии 16 дюймов по центру.В зависимости от того, где расположены стойки по отношению к монтажным кронштейнам, вы можете выбрать пять стоек, скажем, 68-дюймовые доски. Это действительно зависит от того, где находятся стойки, насколько широка стойка и где вы хотите ее разместить.

Планировка

Первым важным шагом является поиск шпилек. Не торопитесь здесь. Лучше сделать горизонтальный надрез в гипсокартоне с обеих сторон стойки, пока не найдете стойки. Если вы сделаете эти пробные пропилы позади досок – примерно на высоте кронштейнов – они будут закрыты, когда вы закончите.

Отметьте места шипов карандашной линией от верхней доски до пола. Если вы не хотите смотреть на линию карандаша, когда закончите, используйте малярный скотч.

Отметьте линии стоек горизонтальными метками, где будут падать кронштейны, затем сделайте отметки для верхней и нижней части досок. Это важно.

Крепление может быть немного сложным, но если вы все сделаете в правильном порядке, разметка будет простой.

Положите доски на пол и отметьте места расположения стоек квадратом скорости.Просверлите два равномерно расположенных отверстия диаметром 3/16 дюйма в досках для каждого крепления стойки. Если вы проделываете отверстия на расстоянии 1-1 / 2 дюйма от края доски, это должно сработать.

Крепление досок к стене

Эта деталь может быть сложной со стальными шпильками, вам может быть очевидно, как ее выложить, но в случае, если это не так, я подробно остановлюсь на деталях.

Идея состоит в том, чтобы сначала прикрепить доски к стене с помощью шурупов для листового металла, по два на каждой стойке, затем удалить доски и заменить половину этих винтов на фиксаторы.Это просто упрощает поиск отверстий для переключателей.

Вам понадобится 16 (или 20) винтов, винты для листового металла # 14 x 3 дюйма, с плоской головкой или шестигранной головкой.

Просверлите одно пилотное отверстие в самой левой шпильке для верхнего левого винта. Поменяйте сверло на отвертку и прикрутите доску к стене.

Используйте уровень, выровняйте доску и просверлите следующее пилотное отверстие через пилотное отверстие, которое у вас уже есть в доске. Положите уровень, возьмите шуруп, замените дрель на отвертку, прикрутите доску к стене.Просверлите остальные пилотные отверстия для этой платы и закрутите винты. Повторите то же самое для другой доски.

На данный момент он действительно довольно крепкий, но недостаточно прочный для тренажерного зала. Переключатели будут иметь значение.

Выкручиваем все винты и снимаем платы. Теперь мы устанавливаем snaptoggles / easytoggles, изображенные в вопросе. Вам понадобятся сверла 1 / 4-20, для которых требуется пилотное отверстие 1/2 дюйма. Мне нравятся бесступенчатые сверла 1/2 дюйма для этого, но вы можете использовать титановое сверло 1/2 дюйма или другое сверло по металлу. немного.Установите их вместо ВЕРХНЕГО винта на каждом креплении шпильки.

Вам, конечно же, придется заново просверлить верхние направляющие отверстия на досках до 1/4 дюйма. Снова прикрепите доски к стене с помощью болтов 1/4 дюйма, прилагаемых к защелкам, и шайбы на крыле 1/4 дюйма. между деревом и головкой болта. Пока не делайте их полностью плотно прилегающими. Сначала замените винты в нижних отверстиях. Затем вернитесь назад и хорошо затяните болты 1 / 4-20, вы увидите шайба слегка деформируется.

Теперь наконец – установите оборудование

Теперь самое простое – аккуратно прикрепите оборудование к доскам с помощью винтов с шестигранной головкой 1/4 “x 2” или 2-1 / 2 “и шайб, сначала разметьте и просверлите пилотные отверстия.
