При разработке проекта частного дома непременно следует озадачиться вопросом: какой толщины подойдет утеплитель для крыши и для других основных конструктивных элементов. Оттого, насколько грамотно будет смонтирован слой утеплителя , выбрана его толщина и плотность, зависит не только комфортное проживание в доме и поддержание оптимальной температуры в помещении, но и долговечность всех его элементов.

Эффективное утепление кровли, стен и перекрытий позволит сохранить тепло в строении и значительно снизить затраты на энергопотребление зимой, а летом сэкономить на кондиционировании.

Есть мнение профессионалов, что через кровлю может уходить до 20 % тепла из помещения, происходит это, как правило, при утеплении перекрытий чердака в отсутствии утепления кровельных скатов.

При строительстве многие из нас стремятся расширить свое жилое пространство, задействовать и обустроить ранее нежилые помещения, улучшить энергоэффективность жилья в целом.

В первую очередь, это касается мансард.

Правильно утепленная кровля дает возможность обустроить мансардный этаж, что, безусловно, расширяет полезную площадь любого дома.

Наиболее популярными материалами, которые используются для утепления мансардного помещения, являются: минеральная вата, экструдированный пенополистирол и пенопласт.

Пенопласт, безусловно, обладает низкой теплопроводностью, но он вреден для здоровья, горюч и недолговечен. В соответствии с СНиП его не рекомендуется монтировать на скаты кровли.

Минераловатные плиты сочетают хорошие звуко- и теплоизоляционные свойства с долговечностью и экологичностью, и, в отличии от пенополистирола, более доступны по стоимости. Для утепления скатов применяют минвату плотностью 30-35 кг/м3, для стен – с плотностью от 40-45 кг/м3.

Часто в вопросе утепления выбор останавливают на плитах экструдированного пенополистирола. Имея низкую степень теплопроводности, они также имеют низкий показатель паропроницаемости.

В случае с утеплением кровли это не может быть плюсом. Поэтому дома, утепленные при помощи экструзии, нуждаются в эффективной и качественно смонтированной вентиляции. Иначе в «кровельном пироге» будет скапливаться конденсат, что, рано или поздно, приведет к разрушению ограждающих конструкций здания.

По сути, выбирать приходится из минераловатных плит и полистирольных плит. Все зависит от конструкции стропильной системы и от финансовых возможностей.

Очень важно, чтобы выбранный вид утеплителя обладал рядом необходимых качеств: высокой гигроскопичностью, отличался небольшим весом, обладал стабильностью формы и не деформировался в процессе длительной эксплуатации, имел высокую степень огнестойкости, был не токсичен и отвечал всем требованиям экологической безопасности.

Толщину утепляющего слоя кровли и стен определяют уже на этапе проектирования. При этом ориентируются на 2 главных параметра:

• λБ – коэффициент теплопроводности утеплителя, Вт/(м · °С). Это значение можно найти либо на упаковке выбранного материала, либо в сертификатах на него. Величина дает оценку задерживающим свойствам теплоизоляционного материала. Чем ниже коэффициент теплопроводности, тем лучше он сохраняет тепло.
• R – величина сопротивления теплопередачи кровли или стен, которая зависит от климатических условий местности, где будет строиться дом, м2*0С/Вт.

Строго говоря, расчет толщины утепления ведется в соответствии со Сводом правил и СНиП «Строительная теплотехника», в которых содержатся таблицы климатических зон, влажности климата и карты нормируемого сопротивления по городам (та самая величина R).

Толщина утеплителя будет напрямую зависеть от климатической зоны, в которой возводится дом. Чем ниже температура зимой и чем дольше длится отопительный период, тем толще будет теплоизоляционный слой.

При расчете толщины утеплителя для стен, помимо климата, следует принимать во внимание материал, из которого они изготовлены, а также их толщину. Для стен из дерева или пеноблока потребуется менее толстый слой утеплителя, чем для кирпича или бетона, так как теплопроводность последних значительно выше.

Упрощенная формула расчета выглядит так:

αут=(R-0,16) х λБ

где αут – толщина утеплителя в метрах.

λБ -коэффициент удельной теплопроводности. В расчет брать необходимо именно значение с индексом «Б», означающее, что материал будет использоваться во влажной среде.

Например, расчет толщины с использованием утеплителя минваты Технониколь РОКЛАЙТ составит:

(4,79- 0,16) х0,039= 0,18

Профессионалы – строители советуют прибавить к получившейся цифре 10% и получится рекомендуемая толщина утеплителя -0.2м или 200 мм.

Расчет толщины теплоизоляции для стен также можно сделать самостоятельно, учитывая данные действующих строительных норм и правил. Формула расчета для крыши практически не отличается от формулы для стен каркасного дома, но в этом случае надо использовать значения теплового сопротивления R из другого столбца таблицы.

Главная отличительная особенность работ для утепления мансарды или стены состоит в том, что для разных конструктивных элементов дома нужна разная толщина утеплителя. Если на кровлю потребуется более толстый слой, то у стен теплопроводность меньше, а значит, и утеплитель будет тоньше. Расчеты для каждого вида ограждения производятся отдельно.

Подводя итоги, следует отметить, что выбор материала для утепления каркасного дома, будь то минераловатные плиты или пенополистирол, во многом зависит от конструктивных особенностей строения и назначения постройки.

Выполнение работ по утеплению требует определенных навыков и опыта. Сделать грамотный расчет толщины утеплителя, не допустить промокания материала, зазоров и «мостиков холода», через которые будет уходить тёплый воздух все же лучше доверить профессионалам.

Купить утеплитель в Нижнем Новгороде на сайте ГК «САКСЭС».

Какой толщины должен быть утеплитель для крыши?

Дата последнего изменения:

13 февраля 2017

Время на чтение:

9 минут

2401

Хорошо утепленная крыша – это лучший способ сохранить тепло в доме и сэкономить на отоплении. Еще это возможность расширить полезную площадь дома и создать под крышей жилую мансарду, отопление которой не будет выливаться в большие суммы. В вопросах утепления кровли большое значение имеют многочисленные нюансы, связанные с утеплителем и его укладкой под кровлю.

От правильно выбранного материала и его грамотного монтажа с соблюдением очередности всех слоев кровельного пирога зависит не только микроклимат под крышей, но целостность и сохранность всех кровельных элементов. Сегодня рассмотрим, какая толщина утеплителя необходима для крыши и как ее рассчитать самостоятельно.

В этой статье

• Материалы для утепления
• От чего зависит толщина утеплителя
• Рассчитываем толщину утеплителя
• Рассчитываем количество утеплителя на крышу
• Пример
• Подведем итоги

Материалы для утепления

Прежде чем приступить к расчету толщины утеплителя, важно определиться с его видом. Главными критериями, по которым выбирается теплоизоляция для мансардной кровли, является:

• Низкий вес для предотвращения большой нагрузки на стропильную систему;
• Свойства, позволяющие не впитывать жидкости;
• Высокая противопожарная безопасность, что особенно актуально при выводе через крышу печной трубы;
• Материал не должен давать усадку при эксплуатации.

Рассмотрим подробнее три наиболее распространенных вида утеплителя для крыши – это стекловата, пенополистирол и каменная вата.

• Стекловата является самым экономичным вариантом для теплоизоляции кровли. За последние десятилетия этот материал прошел большой путь развития, приобретя массу полезных характеристик. На данный момент стекловата не подвержена возгоранию, при эксплуатации не выделяет вредные вещества. Материал отличается низкой теплопроводностью и хорошо пропускает водяные пары. При выборе стекловаты важно учитывать ее предназначение: информацию об этом необходимо искать на упаковке.
• Каменная или базальтовая вата получается при расплавке и дальнейшей обработке базальтовых горных пород. Данный материал хорошо звуко- и теплоизолирует помещение, отличается стойкостью к температуре до 1 тыс. градусов, он экологически чист и долговечен. Утеплять крыши рекомендуется каменной ватой плотностью 35 кг на куб. м. в виде плит, а не рулонов, так как материал склонен к деформации.
• Экструдированный пенополистирол – современный материал, который лучше других удерживает тепло и при этом не впитывает влагу, что делает его долговечным и прочным. Для утепления скатных крыш рекомендуется выбирать пенополистирол плотностью 15 кг на куб. м. Качество данного материала прямым образом отражается на его высокой цене.

В последнее время популярность в качестве утепляющего материала приобретает пенопласт. При хороших теплоудерживающих свойствах, он не отличается надежностью, пожарной безопасностью и экологичностью.

[wpsm_box type=»warning» float=»none» text_align=»left»]
Утепление пенопластом мансардных кровель опасно и неэффективно и находится под запретом согласно нормам СНиП.
[/wpsm_box]

От чего зависит толщина утеплителя

Толщина утеплителя для крыши зависит от ряда факторов, которые должны быть учтены еще при этапе проектирования кровли:

• Вид материала и значение его удельной теплопроводности. Понятие удельной теплопроводности подразумевает размер утечки тепла через определенную единицу материала за 1 час, если разница температур под крышей и на улице составляет 1 градус. Нормативное значение в 0,04 Вт/(м*°С) выдерживают все три вышеназванных утеплителя;
• Климатические условия, для определения которых берутся минимальные значения температуры и влажности окружающего воздуха. Чем больше эти значения, тем большей толщины должен быть материал;

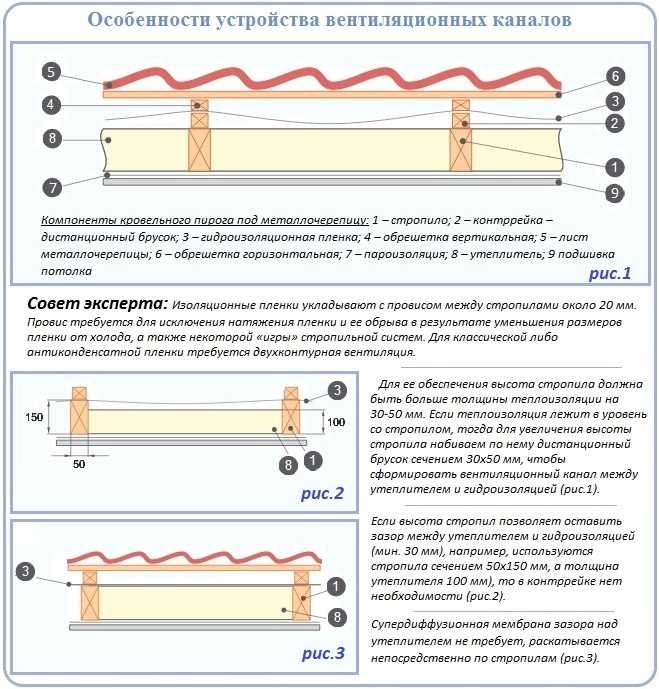

• Наличие гидро- и пароизоляционного слоя. Гидроизоляция препятствует попаданию холодного воздуха непосредственно на утеплитель и замещением им теплого, накопленного в материале. Такой особенности лишен пенополистирол, который может использоваться без дополнительной ветрозащиты. Попадание в утеплитель водяных паров при отсутствии пароизоляции также негативно скажется на свойствах материала.

Рассчитываем толщину утеплителя

Толщина утеплителя для кровли рассчитывает по специальной формуле:

[wpsm_box type=»yellow» float=»none» text_align=»left»]
А утеп. = (R₀ – 0,16)*λ_ут ,
[/wpsm_box]

в которой:

• А утеп. – искомая толщина утеплителя в м;
• R₀ – сопротивление теплопередаче в кв. м*°С/Вт;
• λ_ут – значение теплопроводности утеплителя в Вт/(м*°С).

Величину R₀ необходимо посмотреть в специализированной таблице данных сопротивления теплопередаче, для каждого региона значение будет разным. Информация о значении теплопроводности материала содержится на его упаковке. Для приведенных в статье трех видов материалов это значение в среднем составляет 0,04 Вт/(м*°С).

Логично, что в более северных областях толщина утеплителя будет значительно больше, чем в южных. Приведем пример, какой толщины будет базальтовая вата в разных городах России:

• толщина базальтовой ваты в Москве или Санкт-Петербурге будет находиться в районе 20 см;
• для Ижевска или Омска это значение составит 25 см;
• Такие северные города, как Воркута или Чита, будут нуждаться в 30 см слое базальтовой ваты;
• Более северные районы предусматривают использование 35 см слоя.

Рассчитываем количество утеплителя на крышу

Чтобы произвести расчет необходимого количества материала, важно помнить о правилах его монтажа. Грамотное утепление крыши подразумевает, что утеплитель укладывается между стропилами враспор, то есть ширина материала шире шага стропильных ног на 1,5-2 см. Гораздо проще заранее, на момент проектирования и возведения стропильных ферм определиться с маркой утеплителя и его размерами. Стандартные размеры плиты составляются 117*61*10 см, что особенно удобно при стандартном шаге стропил в 60 см. В этом случае нет необходимости подрезать или стыковать плиты.

Для расчета необходимого числа плит необходимо определить, сколько ляжет вдоль и поперек. Для этого необходимо учитывать длину ската крыши и количество промежутков между стропилами.

Пример

Например, мы имеем крышу с 6 стропильными промежутками по 60 см каждый. То есть в каждый промежуток ляжет один лист утеплителя. При этом длина ската двускатной симметричной крыши равна 5 метрам.

Вычислим, сколько плит необходимо в один ряд:

[wpsm_box type=»green» float=»none» text_align=»left»]
5/ 1,17=4,27 штук.
[/wpsm_box]

Полученное число умножим на 6 рядов:

[wpsm_box type=»blue» float=»none» text_align=»left»]
4,27*6=25,62 плиты на один скат.
[/wpsm_box]

Все полученные значения необходимо округлить в большую сторону.

Подведем итоги

[wpsm_box type=»info» float=»none» text_align=»left»]
Мансардная крыша требует особого внимания к типу и толщине утеплителя. От этого напрямую зависит микроклимат помещения и траты на его отопление.[/wpsm_box]

Рекомендуем использовать современные утеплительные материалы, отвечающие всем стандартам безопасности и позволяющие создать действительно теплую и долговечную кровлю.

Толщина утеплителя зависит от ряда факторов, таких как его марка, регион возведения крыши, наличие изоляционных материалов. Самостоятельно рассчитать толщину и необходимое количество утеплителя несложно при помощи специальных формул и таблиц.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуемая толщина изоляции Polyiso | ПИМА

Технический бюллетень 118

Технический бюллетень PIMA № 118

Рекомендуемая толщина изоляции Polyiso для соответствия нормативным требованиям R-значения для коммерческих крыш коммерческие кровельные системы. Согласно Международному кодексу энергосбережения, сплошная крыша обычно требуется установка изоляции в два или более слоев (см. C402.2.1). В свете минимальных требований к изоляции для всех путей соответствия и лучших отраслевых практик, все конструкции кровельных систем для новые и заменяемые крыши должны включать многослойную систему непрерывной изоляции, расположенную в шахматном порядке. В этом техническом бюллетене содержится руководство, соответствующее этой рекомендации.

Соответствие нормативным значениям R-значения с вариантами толщины изоляции крыши Polyiso

Минимальные нормативные требования к изоляции для крыш с малым уклоном в США (полностью изоляция над палубой — IEAD) и Канаде обычно варьируются от R-20 в более теплых климатических зонах до больше, чем R-40 в более холодных климатических зонах (эквивалентный U-фактор может быть указан для узла крыши). Кровельная изоляция Polyiso обычно изготавливается с нарастающей толщиной от 0,5 до 4,5 дюймов с универсальными вариантами для удовлетворения требований энергетического кодекса. Профессионалы-строители должны проконсультироваться с производителями полиизо для получения конкретной информации о взаимосвязи между толщиной продукта и R-значениями системы.

Многослойная изоляция из полиизоцианата, расположенная в шахматном порядке, обеспечивает улучшенные тепловые характеристики и контроль конденсации в кровельных системах. См. Технический бюллетень PIMA № 113 «Многослойная теплоизоляция крыши Polyiso» для получения дополнительной информации о преимуществах энергоэффективности. Высокое значение R на дюйм кровельных материалов из полиизо и доступность конических систем обеспечивают дополнительную гибкость конструкции для сборок, включающих изоляцию кровли из полиизо.

В приведенных ниже примерах представлены различные многослойные конфигурации кровельной изоляции полиизо, которые удовлетворяют минимальным требованиям к коэффициенту сопротивления теплопередаче в диапазоне от R-20 до R-40. Этот диапазон значений R представляет типичные минимальные требования для большинства климатических зон в США и Канаде. Эти примеры являются общими для спецификаций проектов новых и заменяемых крыш. Кровельные изоляционные плиты Polyiso различной толщины также можно комбинировать для удовлетворения требований проекта, превышающих R-40.

Пример 1: Рекомендуемая толщина изоляции крыши Polyiso для соответствия коммерческим директивным требованиям R-значения.

Рисунок 1 . Сборка кровли с двумя слоями пеноизоляции, уложенными в шахматном порядке.


Пример 2. Рекомендуемая толщина кровельного утеплителя Polyiso с покрытием HD Polyiso для соответствия коммерческим нормативным требованиям R-коэффициента.

Высокое значение коэффициента сопротивления теплопередаче и малый вес панелей из полиизополиизола высокой плотности (HD) вносят важный вклад в проектирование прочной кровельной системы. Типичная полиизопластовая плита HD толщиной 0,5 дюйма добавляет R-2,5 к общему значению R системы изоляции крыши.

Рисунок 2 . Крыша в сборе с покрытием HD полиизо и двумя слоями изоляции полиизо, уложенными в шахматном порядке.

Указание особенностей | Журнал Professional Roofing

Изоляция из полиизоцианурата, облицованная жесткими плитами, является наиболее распространенным типом теплоизоляции, используемым в кровельной промышленности США; Таким образом, правильная спецификация полиизоциануратной изоляции является важным фактором для успешной работы кровельных систем. Ниже приведены некоторые соображения и рекомендации NRCA по выбору полиизоциануратной изоляции.

Соображения

Стандартом США на полиизоциануратную изоляцию является ASTM C1289, «Стандартные технические условия для облицованной жесткой ячеистой теплоизоляционной плиты из полиизоцианурата». ASTM C1289 рассматривает 18 составов полиизоциануратной изоляции с использованием конкретных типов, классов и сортов. Обозначения типа и класса обычно определяют конкретные облицовочные материалы, а классификация марок указывает минимальную прочность на сжатие полиизоциануратной пены. Например, полиизоциануратная изоляция с армированным целлюлозным матовым покрытием, имеющая минимальную прочность на сжатие 20 фунтов на квадратный дюйм, обозначена как ASTM C1289., Тип II, Класс 1, Класс 2.

Изоляция из полиизоцианурата обычно доступна в виде плит размером 4 на 4 фута и 4 на 8 футов. Плиты размером 4 на 4 фута обычно используются, когда они приклеиваются или служат в качестве подложки для наклеенных мембран. Доски размером 4 на 8 футов обычно используются для свободно уложенных и механически прикрепленных мембранных систем. Специальные сертификаты производителей UL и FM Approvals обычно определяют конкретные требования к размеру платы.

Полиизоциануратная теплоизоляция доступна толщиной от 1 до 4 дюймов с шагом 0,1 дюйма. Также доступна коническая полиизоциануратная изоляция. Покрывающие панели из полиизоцианурата высокой плотности обычно имеют толщину 1/4, 3/8 и 1/2 дюйма.

Термическое сопротивление полиизоциануратной изоляции (коэффициент R) зависит от ее толщины. Производители изоляции из полиизоцианурата обычно используют метод долгосрочного термического сопротивления для указания значений R в документации по продуктам и маркировке. Минимальные значения LTTR обычно составляют 5,6 на дюйм толщины для продуктов толщиной 1 дюйм, 5,7 на дюйм толщины для продуктов толщиной 2 дюйма, 5,8 на дюйм толщины для продуктов толщиной 3 дюйма и 5,9 на дюйм толщины для 4-дюймовых продуктов. толстые изделия.

Вместо использования метода LTTR, NRCA рекомендует разработчикам, определяющим полиизоциануратную изоляцию, определять коэффициент теплопроводности изоляции, используя эксплуатационное значение R, равное 5 на дюйм толщины полиизоциануратной изоляции. Это уменьшенное значение R (от LTTR) объясняет известные потери значения R полиизоциануратной изоляции с течением времени и при изменении температурных условий.

NRCA рекомендует устанавливать полиизоциануратную изоляцию в многослойных системах, особенно когда общая толщина полиизоциануратной изоляции превышает 2 1/2 дюйма. Рекомендация NRCA по максимальной толщине 2 1/2 дюйма основана на размерной стабильности и опасениях по поводу расслоения облицовочного листа.

NRCA также рекомендует проектировщикам указывать подходящую кровельную плиту поверх полиизоциануратной изоляции для всех мембранных кровельных систем с малым уклоном.

На рисунке сравниваются толщины изоляции из полиизоцианурата, необходимые для достижения конкретной конфигурации кровельной системы, и требования к коэффициенту сопротивления теплопередаче.

Спецификации

NRCA рекомендует разработчикам указывать полиизоциануратную изоляцию, используя обозначение ASTM C1289, за которым следует классификация конкретного типа и, если применимо, класс и классификация, необходимые для определения прочности на сжатие предполагаемых продуктов и облицовки.

NRCA признает, что некоторые проектировщики предпочтут не использовать рекомендации NRCA по коэффициенту сопротивления эксплуатации, максимальной толщине плиты и рекомендациям по покрытию. Несмотря на то, что указание полиизоциануратной изоляции на основе ее LTTR, использование доступных производителем толщин и, иногда, исключение облицовочных плит не соответствует руководящим принципам передовой практики NRCA, их не следует рассматривать как неприемлемые.

Чтобы избежать возможной путаницы, NRCA рекомендует указывать полиизоциануратную изоляцию на основе ее толщины, а не ее LTTR или R-значения. Размер доски также должен быть указан.

Дополнительная информация об использовании полиизоциануратной изоляции в мембранных кровельных системах представлена ​​в Руководстве NRCA по кровельным работам: мембранные кровельные системы — 2019 , Глава 4 — Изоляция из жестких плит, Раздел 4.
