стоит ли утеплять монолитное плитное основание, какой утеплитель выбрать для теплоизоляции фундаментной основы по периметру?

Как показывает практика, более 10% тепла в доме уходит через фундамент, поэтому на этапе проектирования необходимо предусмотреть качественную теплоизоляцию основания конструкции.

Нужно ли утеплять монолитный плитный фундамент, какие материалы могут быть использованы для утепления плиты, какие ошибки могут быть допущены в процессе работ и как их избежать? На эти и другие вопросы ответим в статье.

Стоит ли утеплять монолитное плитное основание?

Для достижения максимальной энергоэффективности сооружения необходимо реализовать теплоизоляцию плитного фундамента как снизу, так и по периметру конструкции.

В некоторых случаях можно ограничиться утепленным полом и цоколем, но при организации эксплуатируемого цокольного этажа теплоизоляция основания является обязательным условием, обеспечивающим снижение теплопотерь и комфорт проживания в доме.

Мнения за и против

Некоторые практикующие строители экономят и отказываются от теплоизоляции, обосновывая это применением бетона с низкой теплопроводностью или высоким цоколем. Однако улучшение изоляционных параметров конструкции упростит и сделает более дешевой его эксплуатацию.

Так, утепление монолитной плиты фундамента:

• предотвращает разрушение бетона от перепада температур;
• дает возможность сэкономить на обогреве здания;
• уменьшает пучинистость грунта под зданием.

Только этих трех факторов достаточно, чтобы задуматься о проведении работ. Также нужно отметить, что при грамотном инженерном проектировании удается вынести точку росы за контур основной части здания.

В результате вода не будет скапливаться внутри конструкции, а значит не будут развиваться коррозийные процессы и создаваться условия для появления грибка и плесени.

Когда это необходимо?

Вопросу утепления плитного фундамента следует уделить особое внимание жителям регионов со сложными климатическими условиями и почвой глубокого промерзания. Такая зона занимает до 80% всей территории РФ.

Без качественного утеплителя в конструкции фундамента пучинистые грунты при минусовой температуре будут увеличиваться в объеме и подниматься, нарушая целостность железобетонной плиты и вызывая появление трещин в стенах самого сооружения.

Принципы теплоизоляции бетонной фундаментной конструкции

Чтобы предотвратить промерзание плитного фундамента, утеплитель укладывают как под монолитом, так и по периметру конструкции. Несмотря на водонепроницаемость используемых материалов, между плитами теплоизолятора остаются швы, поэтому их крепят на слой гидроизоляционного материала.

Использование механических крепежных элементов не допускается, чтобы не повредить структуру теплоизолятора. Поэтому плиты фиксируют на клею или цементно-песчаном растворе. Швы между сборными деталями заполняют монтажной пеной или другим составом, который подходит по назначению.

Если толщины плит теплоизолятора недостаточно, крепят материал в несколько слоев в шахматном порядке, чтобы избежать образования «мостиков холода». В результате должна получиться бесшовная поверхность, через которую не может проступить влага.

Какие материалы могут использоваться?

Несмотря на широкий выбор теплоизоляторов (пенопласт, минвата, пенополистирол и т.д.) не все предлагаемое отечественными и зарубежными производителями сырье подходит для фундаментов.

Выбирая материал по назначению, необходимо учитывать следующие его характеристики:

1. Низкая степень теплопроводности.
2. Хорошая влагонепроницаемость.
3. Высокая прочность на сжатие.
4. Сохранение свойств в условиях резких температурных перепадов.
5. Стойкость к агрессивной среде.

Выбранный материал должен удовлетворять всем перечисленным требованиям, поскольку теплоизолятор в процессе эксплуатации подвергается вертикальному давлению от сооружения, а также нагрузкам со стороны внешней среды.

Что лучше выбрать и почему?

Среди существующих предложений на рынке, практикующие строители выбирают для теплоизоляции фундамента в большинстве случаев экструдированный пенополистирол (пеноплекс) или пенополиуретан.

Выгодные преимущества экструдированного пенополистирола:

• морозостойкость;
• высокая влагостойкость;
• безопасность для человеческого здоровья и окружающей среды;
• устойчивость к биологическим воздействиям.

Другой эффективный материал – пенополиуретан не только обладает теплоизоляционными качествами и не пропускает влагу, но также подавляет шумы, что особенно важно при строительстве вблизи автострад, железных дорог и промышленных объектов.

Пенополиуретан продается в аэрозольных баллонах, что обуславливает возможность его применения для наружного утепления вертикальных частей железобетонной плиты.

Как утеплить?

Перед проведением фундаментных работ индивидуальному застройщику нужно подготовить материал, монтажную пену для заделывания швов, а также инструмент для нарезания плит.

Листы теплоизолятора должны иметь одинаковую толщину. Когда есть возможность, используют плиты со ступенчатой кромкой, чтобы обеспечить максимальное соприкосновение материалов друг к другу. Если зазор между деталями утеплителя превышает 5 мм, его заделывают монтажной пеной.

Снизу

Для защиты основания дома от промерзания снизу, слой утеплителя можно класть двумя способами:

• в тело фундамента;
• сверху плиты.

В первом случае дно котлована тщательно выравнивают и застилают геосинтетический материалом. Сверху устраивают подушку из нерудного материала. Для этого послойно песок и щебень высыпают на геотекстиль, увлажняют и утрамбовывают с помощью специального оборудования.

На подушку выкладывают гидроизоляционный материал с перехлестом, надежно фиксируя швы паяльником. Сверху монтируют слой теплоизолятора, как правило, из пеноплекса. Удобно работать, стыкуя плиты системой соединений замков.

Швы прорабатывают монтажной пеной. На горизонтальную поверхность утеплителя одним из следующих технологических этапов будет уложен арматурный каркас и инженерные сети.

Проводить теплоизоляцию плитного фундамента можно поверх плиты:

1. На монолите устраивают гидроизоляцию.
2. Сверху монтируют лаги.
3. Между лаг выкладывают слой теплоизолятора.
4. Сверху к лагам крепят гидроизоляционную пленку.
5. Монтируют дощатое основание в качестве чернового пола.

Поскольку пеноплекс обладает повышенной прочностью, то в данном случае можно обойтись без лаг. Плиты кладут на гидроизоляционный слой сплошной поверхностью, сверху настилают подложку и устраивают чистовое покрытие.

По периметру

Теплоизоляция плитного фундамента по периметру позволяет значительно сократить теплопотери в доме. Плиты утеплителя устраивают в вертикальном положении по внутреннему периметру дощатой опалубки.

Если для монолитной плиты используют вязаный арматурный каркас, то, чтобы защитить утеплитель от жидких компонентов бетонного раствора, прокладывают слой гидроизоляционной пленки. Когда армокаркас собирают методом сварки, то сверху гидроизолятора на утеплителе необходимо выполнить тонкую стяжку из низкомарочного бетона.

Утеплитель также можно разместить на готовой монолитной плите с уже реализованной гидроизоляцией. Теплоизолятор крепят к поверхности клеем или через подплавленный битум. Средство для фиксации материалов наносят точечно, а затем плотно прижимают полотно к стене.

Теплоизоляцию основания начинают проводить снизу, выкладывая детали сначала в горизонтальный ряд. Каждый следующий лист крепят встык к предыдущему.

Изменение положения теплоизолятора по истечение двух минут после нанесения фиксирующего раствора не допускается!

Основные ошибки и способы, как их избежать

Перед тем, как браться за проектирование плитного фундамента, на этапе проработки теплоизоляционных мероприятий индивидуальному застройщику полезно будет разобрать типичные ошибки.

Чаще всего начинающие строители выбирают сырье для теплоизоляции фундамента, исходя из их стоимости. Учитывая нагрузки, которым будет подвергаться основание в процессе эксплуатации, можно выделить ряд неподходящих утеплителей для железобетонных фундаментных плит:

1. Минеральная вата – не обладает достаточной прочностью, жесткостью и влагостойкостью.
2. Керамзит и другие гранулированные материалы – характеризуются высокой пористостью и хрупкостью, благодаря чему жидкость свободно проникает в структуру материала.
3. Полимерное пенистое сырье, создаваемое непосредственно на стройплощадке. Для применения метода в строительстве фундамента работник должен обладать специальными навыками.
4. Пенопласт – несмотря на низкую теплопроводность и хорошую влагостойкость, материал характеризуется слабой прочностью на сжатие, а также низкой стойкостью к механическим повреждениям.

Если грунт на участке не стабильный и пучинистый, то плиту не закладывают на уровне точки промерзания земли, как в случае с лентами или сваями. Такой подход приведет к нерациональному расходу стройматериалов, а эффективность теплоизолятора снизится в разы.

В такой ситуации выбирают технологию «плавающего» основания, когда плита поднимается и опускается вместе с грунтом, не создавая дополнительных нагрузок на стены дома.

Выбор толщины утеплителя ведут, исходя из проектных условий строительства: чем больше нагрузки и ниже температура окружающей среды, тем плотнее и толще должен быть материал. Как правило, производитель теплоизоляторов на упаковке указывает рекомендованные параметры в зависимости от климатических условий в регионе.

Видео по теме статьи

Как правильно утеплить плиту фундамента, подскажет видео:

Заключение

Практикующие строители не советуют экономить на теплоизоляции фундамента, ведь от этого зависит не только комфорт жителей дома, но и срок службы всей конструкции. Плитное основание требует утепления как стороны подошвы, так и по периметру сооружения.

Подходящий для этого материал должен характеризоваться:

• низкой теплопроводностью,
• прочностью на сжатие,
• влагостойкостью.

Таким требованиям полностью удовлетворяет экструдированный пенополистирол, поэтому его, как правило, и используют в частном домостроении в качестве основного утеплителя.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Как утеплить фундамент дома изнутри: порядок работ

Промерзание неутеплённых стен фундамента изнутри

Утепление фундамента изнутри производят ещё на стадии строительства дома. Бывает так, что приходится этим заниматься через несколько лет эксплуатации здания. Неправильно выполненная теплоизоляция внутренних стен фундамента в деревянном доме или полное отсутствие таковой может способствовать разрушению конструкций основания строения. Чтобы этого избежать, нужно утеплить фундамент изнутри и снаружи. В данной статье сделано ударение на том, как утеплять фундамент изнутри дома.

Почему необходимо утеплять фундамент изнутри

Если в проекте были допущены ошибки в теплофизических расчётах конструкций основания дома или строители допустили брак в своей работе, то это непременно скажется на состоянии опорных конструкций. При внешних низких температурах незащищённые теплоизоляцией стены подвала будут промерзать.

В результате на внутренних поверхностях фундамента будет накапливаться конденсат. Повышенная влажность будет способствовать появлению плесени, крупных грибковых образований, различных насекомых и вредных микроорганизмов. Вся эта биологическая микросистема начнёт активно разрушать, окружающие её конструкции.

Если своевременно не принять меры по утеплению фундамента изнутри дома, то это может обернуться немалыми финансовыми затратами по ремонту подвального помещения.

Устройство подвала возможно только при возведении ленточного фундамента. Стены подвала являются внутренними поверхностями фундамента. Утеплять опорные конструкции под землёй не имеет никакого смысла. Покрывают теплоизоляцией внутренние стены надземной части фундамента и цоколя.

Чем можно утеплять фундамент изнутри дома

Когда окончательно становится ясно, что утеплять внутренние стены подвала необходимо, нужно решить, чем утеплить фундамент. На выбор теплоизоляционного материала влияют такие факторы, как качественные характеристики, удобство в работе, экологичность и стоимость.

Широкий ассортимент теплоизолирующих материалов на рынке стройматериалов позволяет выбрать нужную теплоизоляцию. В основном это:

• минеральная вата;
• пенопласт;
• пенополистирол;
• пенополиуретан.

Все эти материалы производятся в виде плит. Пенополиуретан в этом отношении исключение. Полимер наносится на стены в виде пены.

Минеральная вата

Материал представляет собой вспененную волокнистую минеральную массу. В продажу вата поступает в виде рулонов или матов. Минеральная вата толщиной 50 мм и больше обеспечивает надёжную теплоизоляцию стен подвала. Материал легко поддаётся раскрою.

Благодаря специальным добавкам современная вата обладает гидрофобностью в отличие от минеральной ваты производства прошлого века. Поэтому без опаски применяю для утепления подземных помещений.

Минеральную вату разрезают на отдельные маты, которые крепят на стены по периметру подвала или цоколя. Облицовку из минеральной ваты обязательно закрывают финишной отделкой (шпаклёвка, штукатурка).

Пенопласт

Мелкоячеистый полимер обладает лёгким весом и высокой теплоизоляцией. Пенопласт лёгок в обработке и обладает такими качествами, как гидрофобность, невосприимчивость к органическим образованиям на своей поверхности. Облицовку внутренних стен фундамента делают из пенопластовых плит толщиной от 40 мм до 120 мм.

Крепят плиты на горячей битумной мастике. Если основание вертикальных ограждений монолитное, пенопласт крепят дюбелями – грибками. Дюбель имеет широкую полимерную шляпку и не проминает мягкую структуру материала.

Нанесение клея на тыльную сторону плиты из пенопласта

Также пенопласт устанавливают на стену фундамента на специальном цементном клеевом составе. На тыльную сторону плиты мастерком наносят клей по углам и по центру. Затем лист пенопласта прижимают к вертикальной поверхности.

Мелкоячеистая теплоизоляция представляет собой хрупкий материал, поэтому пенопластовую облицовку обязательно покрывают финишной отделкой.

В средней полосе России утеплять фундамент деревянного дома достаточно плитами толщиной 40 – 50 мм. Некоторые хозяева деревянных домов в качестве теплоизоляции успешно применяют пенопластовую упаковку из-под крупногабаритных товаров различного назначения (мебель, бытовая техника и прочее).

Такое применение материала не только не ухудшит качество теплоизоляции, но и принесёт определённую экономию денежных средств. Чтобы не возникало мостиков холода, швы между плитами тщательно заделывают герметиком.

Пенополистирол

Пенополистирол  это тот же пенопласт, подвергнувшийся обработке давлением при высокой температуре (экструдированию). Экструдированные пенополистирольные плиты ещё известны под названием пеноплекс.

Пеноплекс производят в основном трёх видов: для утепления стен помещений (ПС), фундаментов (ПФ) и для кровли (ПК).

Таблица типоразмеров плит пеноплекса

Размеры плит, мм / марка плит и плотность, кг/м2	ПС 25-32	ПК 28-33	ПФ 29-33
Ширина	600	600	600
Длина	1200	1000-1200	1200-1400
Толщина	20; 30; 40; 50; 60; 80; 100	20, 40, 60, 80, 100	30, 50, 60, 80, 100

Пеноплекс крепят к стенам,покрытыми гидроизоляцией (битумная мастика, геомембрана, рубероид или толь). В качестве крепежа применяют дюбели гвозди с расширенной шляпкой (грибком).

Крепление плиты пеноплекса к внутренней стенке фундамента

Некоторые «специалисты» утверждают, что дюбели такого типа создают мостики холода. Однако, на самом деле это не так. «Металлический гвоздь» находится внутри полиэтиленового дюбеля, который сам является хорошим теплоизолятором. Поэтому не нужно бояться установить лишний дюбель – грибок.

Стороны плит пеноплекса выполнены в виде замковой системы – «паз – выступ». Заводя выступ одной плиты в паз другой плиты, получают практически бесшовное покрытие. Малозаметные швы нужно обязательно прошпаклевать.

Для надёжного закрепления финишного покрытия (шпаклёвки, штукатурки) на пеноплекснаклеивают мелкоячеистую полимерную сетку. Если предполагается облицовка керамикой, на пеноплекс крепят металлическую сетку.Для крепежа применяют специальный клей для пенополистирола.

Пенополиуретан

Покрытие пенополиуретановой пеной производят с помощью специальной установкой. Пена при попадании на поверхность стен увеличивается в объёме в 3 – 4 раза. Слой пенополиуретана (ППУ) образует высококачественное теплоизоляционное покрытие.

Утепление ППУ стоит недешёво. Если в других случаях можно выполнять работы своими руками, то обработка ППУ внутренних поверхностей фундамента производится только специализированными предприятиями. Неоспоримым преимуществом этого способа является то, что в течение короткого срока можно обработать большие площади стен.

Нанесение ППУ на вертикальные ограждения

В отличие от плитного утеплителя ППУ образует бесшовное покрытие. Утепление не нуждается в дополнительной работе по герметизации швов.

Процесс напыления ППУ требует применения специальных средств защиты человека. Аэрозольное состояние полимера очень токсично и может вызвать поражение органов зрения, дыхания и кожного покрова оператора установки. Как видно из верхнего фото, работы по напылению пенополиуретана должны выполняться людьми экипированными средствами химзащиты.

Вентиляция подполья

Как бы ни были утеплены внутренние стены фундамента деревянного дома, опасность возникновения повышенного уровня влажности замкнутого пространства существует. Чтобы избежать этого негативного явления, нужно правильно организовать вентиляцию подвального помещения.

Вентиляция может быть естественного и принудительного характера. Для циркуляции воздушных потоков в фундаменте или цоколе выше уровня земли делают небольшие сквозные проёмы (продухи).

Продухи оборудуют запорными крышками. При постоянном контроле уровня влажности и внутренней температуры, интенсивность движения потоков воздушных масс регулируют положением запорных крышек продухов.

Со стороны подвала продухи закрывают мелкой полимерной или металлической сеткой. Это предохраняет подвальное помещение от проникновения в него мелких животных и насекомых.

Наряду с этим существуют автоматизированные системы вентиляции. Оборудование такого типа целесообразно устанавливать на больших площадях подполья.

Система поддерживает стабильный уровень влажности, включая и выключая принудительную вентиляцию. Также оборудование регулирует режим работы обогревателей.

Подробнее о процессе можно узнать, посмотрев видео:

В любом случае вентиляция подполья просто необходима. Именно сбалансированное сочетание утепления стен фундамента деревянного дома и вентиляции подполья обеспечат комфортную обстановку внутри дома и значительно увеличат надёжность и долговечность опорных конструкций строения.

пошаговая инструкция выполнения работ своими руками

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Плитный фундамент – что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать.

В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

• Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

Классический вариант фундамента монолитная плита без утепления

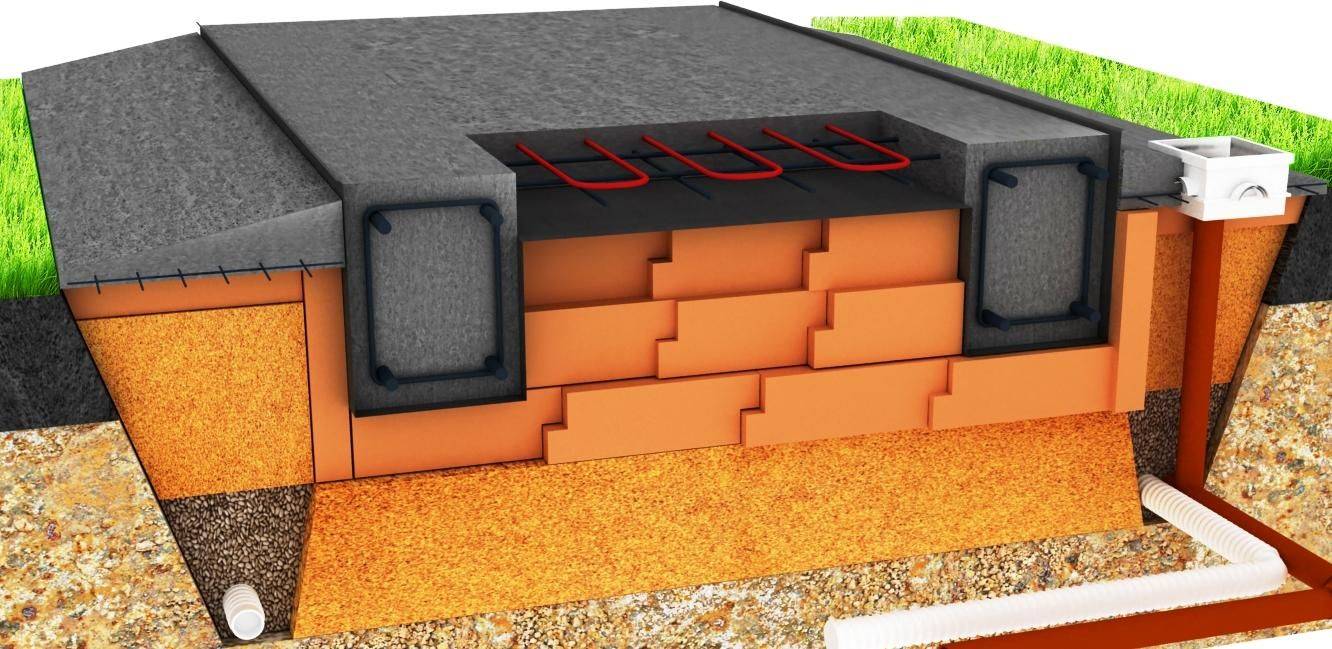

• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
  УШП — утепленная шведская плита со встроенным теплым полом

• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундамент

Строение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

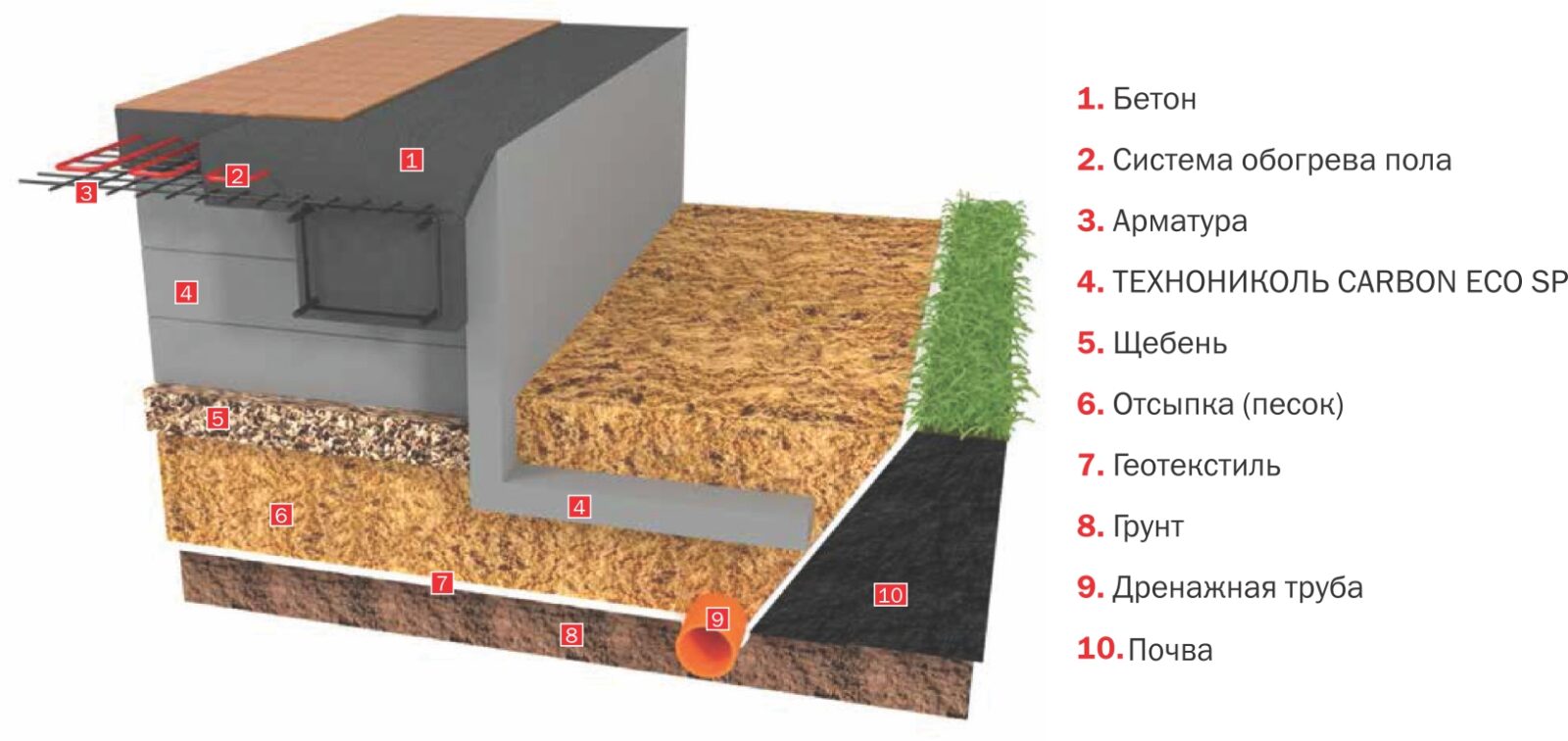

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

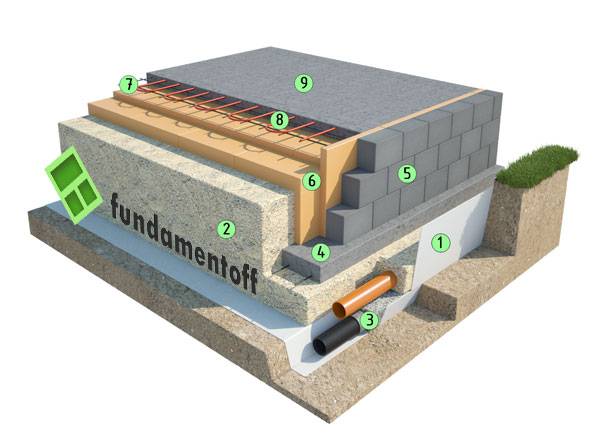

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.

Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Утепление фундамента изнутри. Как сделать утепление цоколя?

Достоинства и недостатки утепления фундамента изнутри

Что ответить тем застройщикам, кто задается вопросом – можно ли утеплить фундамент изнутри?

Строители советуют в первую очередь устраивать наружное утепление, способное:

• создать для фундаментной поверхности защиту от промерзаний;
• препятствовать попаданию холодного воздуха в помещения;
• увеличить эксплуатационный период основания;
• защищать от негативного воздействия грунтовых вод;
• противостоять температурным перепадам.

К сожалению, возникают ситуации, когда утеплить фундаментные стены снаружи не представляется возможным. Одной из причин этого считается сильная заглубленность основания. Остается только один вариант – утепление изнутри. Такое решение наиболее удачно для домов, имеющих подвальные помещения.

Идеальный вариант для фундамента частного дома – утеплить его с двух сторон одновременно, но чаще всего такие работы выполнимы только изнутри.

Пока вы думаете, как лучше утеплить фундамент – снаружи или изнутри, перечислим преимущества, которые вы получите, выполнив второй вариант работ:

• внутри дома нормализуется микроклимат;
• нижние венцы сооружения получат защиту от влаги;
• полы в помещении будут теплыми;
• в подвале не будет скапливаться конденсат.

Утепление цоколя фундамента изнутри имеет некоторые недостатки:

• бетон снаружи зимой промерзнет, на его поверхности появятся микроскопические трещины;
• при резких сменах температурного режима деформирование фундамента будет неизбежным явлением.

Если нет никакой возможности устроить утепление снаружи, остается выполнить эту работу изнутри. Вариантов для решения подобного вопроса много, любой из них имеет свои преимущества. Но существует все же единое требование – бетонное основание должно быть надежно защищено от воздействия воды. Чтобы добиться выполнения этого условия, придется сделать фундамент устойчивым к намоканию, используя для этого один из популярных гидроизоляционных материалов.

Утепление фундамента дома изнутри

Как бы грамотно не проектировался фундамент дома, всегда существует вероятность ситуации, когда предпринятых мер по утеплению и гидроизоляции оказывается недостаточно. В зимнюю стужу блоки и части фундаментной системы изнутри подвального помещения покрываются сначала мокрым налетом, а далее инеем, и заставляют хозяев паниковать, что после такой заморозки вспученный грунт может наделать беды.

Зачем нужно утепление фундамента изнутри конструкции

Построение различных схем теплоизоляции фундамента преследует несколько основных задач:

• Сохранить целостность конструкции фундамента и тем самым обеспечить устойчивость всего здания;
• Максимально снизить уровень грунтовых вод, убрать влагу и водяные пары изнутри помещения и из грунта, прилегающего к ленте фундамента, и тем самым уменьшить уровень вспучивания;
• Уменьшить потери тепла в доме.

Важно! Несмотря на схожие функции, наружная теплоизоляция и утепление стен дома изнутри направлены на достижение совершенно разных целей. Поэтому перед тем, как утеплить фундамент, следует внимательно проанализировать возможные последствия.

Внутреннюю теплоизоляцию нельзя назвать чем-то необычным или недостаточно эффективным. Утепление, выполненное изнутри дома, цоколя подвала или коробки ленточного фундамента, направлено только на уменьшение гигантских потерь тепла через железобетонные конструкции.

Как правильно утеплить фундамент изнутри здания

Чаще всего хозяева стараются утеплить подвал и фундаментную конструкцию изнутри только для того, чтобы снизить потери тепла из стен дома, особенно через цокольную часть здания. Даже если утеплять фундаментную конструкцию изнутри с помощью стандартных средств теплоизоляции, можно в разы снизить потери тепла, которые, по средним оценкам, могут достигать 20-30% общей теплогенерации. Поэтому неудивительно желание утеплить полы в доме, тем самым добиться реальной экономии средств, идущих на отопление.

Что и как нужно утеплять в фундаменте

Как ни странно звучит, но любая попытка утеплить стены фундамента или подвала изнутри значительно ухудшает условия для бетонной поверхности снаружи фундамента. Если не утеплять подвал, оставлять его предельно холодным, без теплоизоляции изнутри помещения, все тепло и энергия, попадающая вовнутрь через воздух и потолочное перекрытие подвала, подогревает бетонное основание фундаментной конструкции и грунт вокруг блоков. Тем самым компенсируется падение температуры из-за проникновения в железобетон мороза с поверхности.

Если утеплить стены изнутри, количество тепла, приходящего в фундамент из воздуха, будет снижено на 80- 90%, соответственно, увеличение температуры воздуха внутри подвала на 10оС будет эквивалентно увеличению охлаждающего действия мороза на наружную поверхность на ту же величину. Для сухих и малопучинистых почв состояние фундаментных блоков не изменится, возможно, снизится уровень грунтовых вод. Если утеплить фундаментную систему дома на высокопучинистом грунте, возможно, раздавливающее действие мерзлой почвы только усилится. В этом случае потребуется утеплить наружный слой на тот же эквивалент, что был уложен изнутри подвала или фундамента.

Если правильно утеплить внутренние стены фундаментной конструкции дома, ситуация сложится следующим образом:

• Значительно улучшатся условия вентиляции подвального помещения в холодное время года, чем выше разница температур снаружи и изнутри помещения, тем выше тяга в вентиляционной трубе;
• Уменьшится влажность воздуха, появится возможность убрать конденсат на стенах за счет хорошей вентиляции и улучшения испаряемости воды;
• Уменьшатся потери тепла в доме.

Как утеплить фундамент изнутри подвала без лишних хлопот

Если стены из фундаментных блоков образуют подвальное помещение или его часть, необходимо понимать, что после попытки утеплить стены изнутри на поверхности бетона будут созданы условия для более интенсивного образования конденсата. Поэтому такие стены изнутри помещения необходимо утеплять аналогично наружным стенам.

На первом этапе удалить пыль и грязь, заштукатурить стены и выполнить обмазочную гидроизоляцию. Далее стены можно задуть слоем пенополиуретана или уложить плиты экструдированного пенополистирола. Утеплять пенополиуретаном быстрее и проще, но ППУ не рекомендуют к использованию в закрытых помещениях из-за того, что в составе материала присутствуют изоцианаты, способные серьезно повлиять на здоровье человека.

Утеплить стены укладкой плит экструдированного пенополистирола более удобно и надежно. Так же, как и в случае наружной изоляции, материал приклеивается на стены с помощью смесей на основе акрила и цемента, по типу «Церезит СТ83». Проще всего наносить клей шпателем на периферийные зоны плиты и точечно в центральной части листа, как на фото.

Уложенный на стены плиточный экструдированный пенополистирол необходимо тщательно выровнять на стыках плит. Между поверхностью плиты и стенкой фундамента останется небольшой воздушный зазор, по которому водяные пары будут удаляться из помещения. Стены штукатурятся и окрашиваются. Пол лучше утеплить пеноплексом, толщиной не менее 50 мм, который закрыть деревянными досками.

В случае возгорания пенополистирол или пенопласт предрасположены к выделению большого количества токсичных газов. Если вас пугает угроза отравления или нужен пожаробезопасный вариант теплоизоляции, используйте старый способ утепления на основе керамзитовой засыпки. На стены устанавливаются щиты, сбитые из пластиковой и деревянной вагонки, керамзитовый теплоизолятор засыпается в пространство между опалубкой и бетонной стенкой.

Опыт утепления плитового фундамента

Интересное решение по утеплению фундамента изнутри конструкции используется в скандинавских странах. Частные дома устанавливаются на плитный фундамент толщиной в 30-40 см. По периметру плиты выполняется мелкозаглубленный фундамент на уровень в 30-40 см. Пространство изнутри коробки ленточного фундамента отсыпается толстым слоем песка и керамзита, поверх укладывается пленочная гидроизоляция. Отмостку фундамента утепляют листовым пенополистиролом на ширину не менее 120 см.

По заверениям специалистов, такая система позволяет получить максимально возможный и дешевый способ теплоизоляции фундаментного основания, обеспечивающий надежное и устойчивое положение коробки здания даже при сильном увлажнении почвы и низкой температуре.

Толщина утеплителя

Что бы утепление подвала изнутри было достаточным по минимальному уровню теплопотерь, толщина утеплителя должна быть:

• 10 сантиметров для пенополистирола;
• 8 сантиметров для пенополиуретана.

Но рекомендуется это значение увеличить на 40 — 50 %, если подвал предполагается отапливать и поддерживать в нем температуру 20 — 25 градусов, что бы выйти на рекомендуемый уровень теплоизоляции.

Если необходима отделка

В подвале пенополистирол не требует дополнительной защиты, так как солнечный свет в подвал не проникает. Поэтому наклеенный своими руками слой на стену можно не покрывать дополнительной защитой.

Если же необходима отделка, то проще всего при утеплении подвала изнутри, сделать следующее:

• покрыть пенополистирол тонким слоем клея зубчатым шпателем 8 мм;
• утопить в клее штукатурную стекловолоконнную сетку с ячейкой 4 — 5 мм;
• поверх сетки фигурным валиком нанести еще один слой клея, получив фигурную поверхность, которая годится к покраске.

Но этот простой вариант можно заменить на любой другой отделочный, за исключением тяжелой отделки (керамическая плитка, лепнина…), и способов, где нужно пробивать сплошность утепления. Чаще всего применяется или фигурная штукатурка или выравнивание стены под обои.

Виды теплоизоляции

Перед тем как начинать утепление цоколя снаружи, необходимо решить, чем будет выполняться теплоизоляция – на данный момент есть множество её видов, но все выполняют утепляющую функцию для дома.

Каждый способ обладает своими преимуществами, недостатками и техническими характеристиками.

С точки зрения применимости в работах, когда ведется утепление цокольного этажа дома, материалы могут быть выбраны следующие:

Утепление цоколя пенопластом

Эти материалы — самые доступные варианты из всех имеющихся. Барьером для тепла будет пенопласт любой марки с плотностью не мене 25 кг на кубометр.

Он получил широкое распространение за счет своей легкости, устойчивости к гнилостным процессам, низкой теплопроводимости, влагонепроницаемости, долгому сроку эксплуатации.

В силу таких характеристик утепление цоколя пенопластом наиболее часто применяется в обустройстве дома.

Существует и ограничение в применении материала – его нельзя использовать там, где высок риск возгорания. Это обусловлено его пожароопасностью, а также выделением токсичных веществ при горении.

Применение экструдированного пенополистирола

Данный способ, в отличие от первого, хорошо подходит как для утепления домов снаружи в процессе строительства, так и для уже построенных домов.

Пенополистирол монтируют поверх гидроизоляционного слоя

Экструдированный пенополистирол наклеивается на цоколь прямо поверх гидроизоляции. Если дом довольно старый, придётся также вскрыть фундамент, обкопать его, заново гидроизолировать и затем утеплить. Кроме того, желательно также произвести утепление отмостки, что предотвратит промерзание грунта, соприкасающегося с фундаментом, и снизит риск сезонных деформаций дома. Если действовать ещё более продуманно, можно совместить процесс утепления отмостки с монтажом дренажной системы (если вы позаботитесь об оттоке грунтовых вод от фундамента, о его сохранности можно будет не переживать ещё очень долго).

Утепление пенополиуретаном

Теплоизоляционный пенополиуретан напыляется на поверхности. ППУ отличается своей способностью заполнить все щели и впадины, не пропуская влагу. Он не горит, устойчив к гниению, а также может обеспечить полную герметичность пространства.

При теплоизоляции подвальных помещений пенополиуретаном можно сделать монолитный слой тепловой защиты, из недостатков которой можно отметить только невозможность выполнения работ своими руками. Необходимо привлечь специалистов, имеющих опыт подобных работ.

Минеральная вата

Мягкие теплоизоляционные материалы применимы внутри подполья, только если в них нет влаги. Минеральная вода очень быстро впитывает влагу, удерживая её в своем составе, за счет чего столь же быстро теряет свои теплоизоляционные качества.

Технология засыпки фундамента керамзитом

Эту технологию используют обычно в деревянных домах, дачных и садовых домиках. Материалы для выполнения засыпной теплоизоляции недороги, а выполнение ее не требует никаких специальных навыков.

Технология выполнения засыпной теплоизоляции:

1. Подготавливают опалубку из досок или фанерных щитов, устанавливая их на расстоянии не менее 0,3 метра от внутренних стен фундамента по всему периметру. Высота опалубки – до уровня пола первого этажа.
2. Доски, используемые для выполнения опалубки, тщательно обрабатывают антисептиком для древесины, эксплуатируемой в контакте с грунтом. Укрепляют опалубку откосами. На дно опалубки укладывают полиэтиленовую пленку – она служит гидроизоляционной защитой от впитывания керамзитом влаги из грунта.
3. Засыпку производят сухим керамзитом – галькой вулканического происхождения. Слой керамзита должен равняться высоте опалубки. В отдельных случаях, при небольшой высоте полуподвального помещения можно засыпать керамзитом все пространство под полом первого этажа, гидроизоляцию при этом укладывают на всю площадь засыпки.
4. Можно дополнительно утеплить полы, уложив между лагами слой парогидроизоляционной мембраны и маты из минеральной ваты.

Требования по теплотехнике для изоляционных работ в подвале

Основными теплотехническими требованиями  к материалам можно назвать:

• Сопротивление теплопроводимости;
• Восприимчивость к нагрузкам;
• Устойчивость к тепловым колебаниям температуры конструкции;
• Пропускание пара в ограждающей конструкции дома;
• Безопасность с точки зрения возникновения пожаров.

В зависимости от выбранного материала подбирается и технология укладки теплоизоляции.

Основные трудности и теплоизоляция

Как утеплить цокольный этаж с учетом всех соответствующих стандартов и технических параметров, но с применением нормальной термоизоляционной системы? На первый взгляд, это трудно, а порой даже невозможно, но в действительности здесь нет ничего сверхсложного. Важно, чтобы все требования, а такие исходные материалы, были изучены. А для правильного выбора утепляющего материала, в свою очередь, следует осведомиться о свойствах фундамента.

Пенополистирол – один из самых популярных сегодня материалов, и при его использовании вы столкнетесь всего с одной трудностью – правильным подбором толщины. В принципе, в нормальных фирмах, продающих этот теплоизолятор, должны посоветовать, какая толщина подойдет больше всего. Итак, теплоизоляция готова, остается только финишная отделка. Если для этого будет использоваться камень, плитка и проч., то все это крепится клеем к армирующей сетке. Как вариант –  пенопласт можно просто покрыть цементно-песчаной грунтовкой. После этого поверхность окрашивается фактурной штукатуркой.

На этом все, удачи в утеплении и теплых вам зим!

Применение пароизоляции при утеплении подвала

При утеплении подвала используется пароизолирующая пленка без перфорации. Она укладывается непосредственно на утеплитель без воздушного зазора. Если пленка двухсторонняя, то нет разницы, какой стороной ее класть. Бывает, что пленка имеет разное покрытие, например, антиконденсатное. Такую пленку нужно укладывать тканевой стороной внутрь подвала.

Металлическое покрытие на пленке, если таковое имеется, также должно быть с внутренней стороны. Производители пароизолирующих пленок всегда указывают в инструкции наружную и изнаночную сторону. Соблюдая описанный рекомендуемый производителем порядок укладки, можно быть уверенным, что теплоизолирующий слой надежно защищен от водяных паров.

Важно: запрещается натягивать пароизоляционную пленку с усилием. Она должна свободно ложиться на утеплитель.

Утепление погреба изнутри

Основное отличие погреба от подвала – это местонахождение. Погреб обычно располагается недалеко от основного строения и соответственно не имеет над собой защиты от внешних погодных факторов в виде двойного теплого перекрытия.

Этот факт нужно учитывать при утеплении погреба изнутри. Если утепление стен и пола не отличается от утепления в подвале, то потолок требуется изолировать от холода зимой и жары летом более основательно.

Для утепления потолка в погребе целесообразно использовать плиты из пенопласта, пеноплекса или пенополистирола. Общая толщина теплоизоляции должна составлять не менее 20 см.

Процесс утепления заключается в следующем:

• Обработка гидроизолирующим материалом плит перекрытия.
• Приклеивание на клей 2-х слоев утеплителя перекрестным способом с заделыванием щелей с помощью монтажной пены. Толщина каждого слоя утеплителя – не менее 10 см.
• Проклейка поверхности утеплителя клеем с использованием армирующей сетки.

Если не планируется ничем обшивать получившийся «пирог», то можно остановиться на этом. Если же потолок спрячется под отделкой из листовых материалов, необходимо добавить слой пароизоляции между обшивкой и утеплителем.

При невозможности утепления подвала снаружи, можно произвести теплоизолирующие работы изнутри. При грамотном выборе и монтаже материалов такое утепление будет сравнимо с наружным.

Выполняя работы, необходимо помнить, что подвал – это помещение с очень агрессивной средой, и, соответственно, применять качественные материалы. Соблюдая технологию утепления, можно добиться хорошего результата и в доме станет тепло и уютно, и к тому же добавится много свободного пространства.

Как сделать сухой подвал и погреб своими руками посмотрите на видео:

Монтаж материала изнутри

Утепление цоколя изнутри практически идентично методике проведения внутренних теплоизоляционных работ в любом жилом помещении.

Примеры правильного и неправильного утепления

При выборе теплоизолятора для внутренних работ стоит отдать предпочтение паропроницаемым, дышащим материалам, что сразу отметает вариант с пенопластом (высокая степень паронепроницаемости, что делает помещение очень влажным и способствует появлению грибка и плесени).

Наилучший вариант для внутреннего утепления – это минвата и плита из базальта.

Для установки минваты необходимо заблаговременно облицевать внутренние стены помещения гипсокартоном: вначале делается прочный каркас, пространство, образовавшееся между ним и стенкой, заполняется минватой, если есть необходимость, сюда маскируются коммуникации, и только затем весь каркас обшивается снаружи гипсокартонными плитами.

Гидроизоляция и утепление цоколя

Главный этап внутренних работ по теплоизоляции – гидроизоляция, без которой утепление цоколя можно считать бессмысленным. Ведь как бы ни был хорош утеплитель, он всё равно намокнет от проступающей из основания влаги, впустит сырость в помещение и перестанет исполнять свои прямые функции.

Гидроизоляцию изнутри помещения нужно проводить качественно и основательно, обычной плёнки полиэтилена, натянутой под плитами утеплителя, явно не хватит, здесь нужно как минимум вскрытие битумной мастикой, с последующей укладкой резиновой гидроизоляции в несколько слоёв в шахматном порядке. Кроме того, можно применять сухие смеси, которые нужно будет использовать в комплексе с обмазкой и рулонным гидроизолятором.

Основные рекомендации по проведению теплоизоляционных работ

Чтобы теплоизоляционные материалы будь то минвата или пенополистирол лучше садились на клей, работы лучше проводить летом или ранней осенью, в сухую погоду (оптимальная температура воздуха: не ниже +6-7°С). Если же работы проводятся в холодное время года, не исключено промерзание застывающей штукатурки, что не лучшим образом скажется на её стойкости и долговечности.

Прежде чем приступать к укладке утеплителя, нужно заштукатурить все ямки (можно воспользоваться гипсовым, известковым или цементным раствором), щели и зазоры на поверхности, а высохшую штукатурку зашкурить и очистить от грязи и пыли.

Теплоизоляция с наружной стороны

Если ваш выбор пал на плиты из минваты, их крепление лучше всего производить на клей для пенопластовых панелей.

Во время установки плит из пенополистирола стоит вовремя выравнивать строительным уровнем все образующиеся неровности.

Установка плит производится внахлёст, сантиметров на 10-14. Так уровень теплостойкости пола будет гораздо выше, а теплопотери будут ниже.

После того как теплоизоляционные плиты будут закреплены, их нужно укрепить снаружи при помощи металлической сетки. Сетка монтируется к теплоизолятору при помощи ударной дрели: для этого высверливаются небольшие отверстия, подводится сетка и фиксируется прочными креплениями.

Теплоизоляционный материал не должен быть сплошным: в нём в обязательном порядке организуются отверстия для коммуникаций (они нужны в любом, без исключения, строящемся доме), кроме того, теплоизолятор нужно погружать в почву хотя бы на 40 см, заходя на уровень отмостки (её тоже нужно впоследствии утеплить).

Перед тем как утеплить цоколь дома, специалисты рекомендуют подумать и о теплоизоляции фундамента, поскольку без этого процедура потеряет всякий смысл. О защите основания можно не беспокоиться, только если вы проживаете в абсолютно сухом климате или у вас нет подвала.

Своевременная и грамотная процедура утепления цоколя и фундамента позволит сэкономить вам на энергоносителях для обогрева дома.

Вентиляция фундамента

Даже хорошо утепленный изнутри фундамент не исключает опасности образования высокого уровня влажности в замкнутом пространстве. Чтобы не допустить такого явления негативного характера, следует правильно организовать вентилирование подвала. Особенно это важно для фундамента бани, где постоянно стоит высокая влажность.

Вентиляция бывает естественной и принудительной.

Для циркулирования воздуха в фундаментном основании или в цокольном этаже несколько выше поверхности почвенного состава устраиваются сквозные проемы небольших размеров, оборудованные крышками. С их помощью, при организации постоянного контроля влажности и температуры воздуха, регулируют движение воздуха. Изнутри подвала продухи закрывают стальной сеткой, чтобы препятствовать проникновению грызунов.

Некоторые предпочитают использовать для вентиляции автоматизированные системы. Как правило, подобное оборудование устанавливается в подвальных помещениях большой площади. Автоматическая система самостоятельно контролирует содержание в воздухе влаги, активируя или отключая принудительную вентиляцию.

Заключение

Теплозащита индивидуального дома комплексным способом может расширить возможности подвала или погреба, снижая потери на тепло и расходы на обогрев дома.

Утепление цоколя изнутри дома на винтовых сваях и для свайных фундаментов не требуется, поскольку за счет теплого пола в подвале частного дома, в подпол не будет уходить теплый воздух из жилых комнат, а будет выходить через продухи.

Можно сделать забирку дома без защиты от потери тепла, а все сэкономленные средства пустить на теплоизоляцию пола.

Видео – Утепление цоколя

Источники

• https://betonov.com/fundament/stroitelstvo/uteplenie-fundamenta-iznutri. html
• http://obrawa.ru/kak-uteplit-fundament-doma-iznutri/
• http://teplodom1.ru/domutepl/68-uteplenie-podvala-iznutri-snaruzhi-chto-dast-stoit-li-delat.html
• https://ProPodval.ru/mikroklimat/uteplenie/uteplenie-tsokolya.html
• https://DomZastroika.ru/foundation/uteplenie_cokolya.html
• https://StroyVopros.net/fundament/uteplenie-fundamenta/uteplenie-fundamenta-iznutri.html
• https://v-teplo.ru/kak-uteplit-tsokolnyj-etazh.html
• http://holodine.net/house/foundation/uteplenie-podvala/uteplenie-podvala-iznutri/

Плита на уровне или фундаменте и цоколе; Что лучше?

Бетонный фундамент или изолированная плита на уровне грунта – лучший выбор для фундамента?

Традиционно строительство дома часто начинается с бетонного фундамента подвала – Но это лучший выбор?

Первыми факторами, которые следует учитывать при проектировании системы фундамента для дома, являются размер участка и почвенные условия. Когда пространство ограничено (с ограничениями по общей площади и высоте), фундамент подвала может быть лучшим вариантом, но если пространство позволяет, есть веские аргументы в пользу того, чтобы полностью отказаться от подвалов и вместо этого построить плиту на уровне земли.

Бетонный фундамент – плюсы и минусы:

Для дома скромных размеров бетонный фундамент будет стоить от 20 000 до 30 000 долларов . Если учесть черновой пол и готовый пол, вам повезет, и вы останетесь менее 40 000 долларов. Строительство подвалов «просто потому» влечет за собой ненужные расходы, потенциальные проблемы с влажностью и более серьезные экологические последствия.

При производстве одной тонны портландцемента выделяется одна тонна парниковых газов, а средняя фундаментная стена дома использует от 75 до 100 тонн.На него также будет приходиться от 10 до 15 процентов общих затрат на строительство, не считая отделки внутренних стен подвала или возведения пола поверх него.

И если вы помните «One-Tonne Challenge », в котором канадцам предлагалось сократить выбросы углерода на одну тонну в год, то этот шаг может предложить вам столетие успеха. Кроме того, он может быть намного дешевле, более экологически безопасным и предлагать лучшее качество жизни для строительства «вверх», а не «вниз».

Ознакомьтесь с нашим видео-руководством по строительству: строительство пассивных солнечных панелей на грунте

Конструкция из плит на грунте лучше всего, если:

Плита на полированном бетонном полу © Bala Structures

Плиточный пол – это фантастический способ начать строительство дома с пассивной солнечной энергией , поскольку вся поверхность пола состоит из нескольких дюймов тепловой массы, поглощающей тепло. Плита – отличное место для прокладки электромонтажных работ, водопровода, центральных вакуумных трубок, телефонных и интернет-линий, проводов динамиков и, что наиболее важно, трубок для лучистого отопления пола.

Плита на уровне означает отсутствие подвала, никаких стен подвала, только одну бетонную плиту, на которой вы строите свой дом. Они подходят не для всех строительных площадок, о которых мы поговорим позже, но пока предположим, что вы можете построить на одной из них.

Перед заливкой необходимо выполнить много подготовительных работ, вам потребуется хорошо утрамбованный грунт, надлежащий дренаж, изоляция, пароизоляция и много механической инфраструктуры. Ничто из этого не должно вас обескураживать, это все равно будет необходимо под вашим цокольным этажом.

Вы можете положить материал для пола поверх плиты, но простая отделка включает окрашивание кислотой, добавление цвета, вырезание узора плитки или самый простой и дешевый вариант – просто отполировать и завершить.

Вся электрическая, сантехническая и прочая механическая инфраструктура, которую вам все равно придется делать по всему дому, так что не думайте об этом как о дополнительных расходах. На самом деле с плитой все можно сделать дешевле. Прокладывать водопровод и проводку на плоской поверхности намного проще, чем просверливать тысячу отверстий и проволоку в шпильках и балках.

При цене около 8 долларов за квадратный фут, чтобы залить бетонный пол, плюс пара тысяч на его полировку, готовая плита поверх конструкции подвала потенциально может сэкономить вам десятки тысяч долларов во время строительства и оставить вам конечный продукт это чрезвычайно прочно, энергоэффективно и не загрязняет воздух в помещении, как это делают многие изделия из гладких полов, не говоря уже о заплесневелых подвалах.

Итак, это «плюсы», и я был бы упущен, если бы не поделился «минусами».

• Бетон твердый , поэтому стоять не так удобно. Хорошей идеей будет иметь мягкие коврики там, где вы часто стоите, например, на кухне.
• Если ваши дети проиграют, ставки будут немного выше , чем на ворсистом ковре или сосновом полу, и если вы уроните стакан, вы точно не будете пить из него снова.
• Без подвала вам нужно будет учитывать прачечную на первом этаже и подсобное помещение, так что учитывайте это в своих планах.В подсобном помещении может быть шумно, поэтому постарайтесь расположить его подальше от жилых помещений и обязательно сделайте стены звуконепроницаемыми.

Обязательно ознакомьтесь с Техническим руководством EcoHome Slab-on-grade.

Фундаменты с подвалом имеют смысл, если:

Как мы уже говорили, не все площадки подходят для плиты. Муниципальные ограничения по занимаемой площади и высоте могут не оставить вам другого выбора, кроме как застроить, чтобы иметь достаточно места.

Если ваша строительная площадка находится на склоне и требует террасирования, фундамент часто может быть единственным решением.

В таких случаях убедитесь, что он хорошо изолирован и хорошо защищен снаружи от проникновения влаги, и всегда лучше изолировать фундамент снаружи, а не внутри.

Таким образом вы значительно снизите риск образования конденсата в помещении и сохраните бетонные стены как тепловую массу, чтобы помочь сбалансировать температуру.

Обязательно используйте фундаментную пленку или мембрану, проходящую через основание, и надлежащий дренаж.

Независимо от того, на каком основании вы строите, изолируйте поверхность, выступающую на 4 фута от вашего дома, чтобы предотвратить замерзание фундамента или плиты.Это делается путем выравнивания от основания, но останавливаясь на фут или около того ниже желаемой высоты. Уложите 3 дюйма экструдированного пенопласта, затем оставшиеся около 8 дюймов почвы.

Если нужно построить подвал, имеет смысл использовать пространство . Но жизнь под землей – не самая лучшая ситуация в лучшие времена, особенно если в вашем подвале возникают проблемы с влажностью, как в большинстве случаев в конечном итоге. Распространенная ошибка при отделке подвала – делать это слишком рано, до высыхания бетонных стен. Подождите 2 года, чтобы бетон высыпал излишки влаги.

Все стены должны дышать в одном направлении, а поскольку внешние фундаментные стены погружены во влажную землю, они должны дышать внутрь. Пароизоляция предотвращает это, и вы неизбежно будете задерживать влагу внутри ваших стен.

В зависимости от ситуации существуют другие варианты, которые могут быть более долговечными и доступными по цене, которые лучше защищают качество воздуха в доме.

Изоляция бетонных полов необходима

Многие строительные нормы и правила лишь недавно настаивали на включении изоляции под бетонными цокольными этажами , и, как всегда, важно понимать, что требования строительных норм – это только самый минимум.Повышение теплоизоляции субплит до R15 или R20 (или более) сделает полы более комфортными и снизит затраты на отопление. Дополнительные затраты на дополнительную изоляцию пола можно окупить всего за пару лет за счет экономии энергии.

Лучшие советы: для здорового, комфортного и без плесени подвала:

Лучшие советы: для создания монолитного фундамента:

Дополнительная литература по перекрытиям на уровне или при строительстве фундамента:

Изоляция кромки перекрытий | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде.Текст кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дом, сертифицированный ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Контрольный список для полевых работ оценщика

Система теплового ограждения.
3. Пониженный тепловой мостик.
3.2 Для плит на уклоне в CZ 4-8, 100% кромки плиты изолированы до ≥ R-5 на глубине, указанной в IECC 2009, и выровнены с тепловой границей стен ^{14, 15}

Сноска 14) В соответствии с IECC 2009 года изоляция краев перекрытий требуется только для перекрытий на уровне пола с поверхностью пола менее чем на 12 дюймов ниже уровня земли. Изоляция плиты должна доходить до верхней части плиты для обеспечения полного термического разрыва. Если верхний край изоляции установлен между внешней стеной и краем внутренней плиты, разрешается обрезать его под углом 45 градусов от внешней стены. В качестве альтернативы допускается создание термического разрыва с использованием жесткой изоляции ≥ R-3 поверх существующей плиты (например, в доме, где проводится реабилитация кишечника). В таких случаях допускается неутепление до 10% поверхности плиты (например,г., для шпал, для подоконников). Изоляция, установленная поверх плиты, должна быть покрыта прочной поверхностью пола (например, твердой древесиной, плиткой, ковром).

Сноска 15) Если изолированная стена отделяет гараж, патио, крыльцо или другое не кондиционируемое пространство от кондиционируемого пространства дома, на этом стыке также должна быть установлена ​​изоляция плиты для обеспечения теплового разрыва между кондиционированной и некондиционированной плитой. Если конкретные детали не могут соответствовать этому требованию, партнеры должны предоставить информацию в EPA, чтобы запросить освобождение до сертификации дома. EPA соберет детали, освобожденные от контроля, и будет работать с промышленностью над разработкой возможных деталей для использования в будущих версиях программы. Список освобожденных в настоящее время подробностей доступен по адресу: energystar.gov/slabedge.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

Дом DOE с нулевым потреблением энергии (версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и плит должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню монтажа 1 в соответствии со стандартами RESNET.

2009-2018 IECC и IRC Минимальные требования к изоляции: Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC 2009, 2012, 2015 и 2018 годов, можно найти в этот стол.

Международный кодекс энергосбережения, 2009 г. (IECC)

Раздел R402.2.8, Плитные перекрытия. Требования к изоляции плиты: CZ 1-3: R-0; CZ 4-5: R-10, 2 фута; CZ 6-8: R-10, 4 фута R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи фундаментной стены. Если изоляция расположена ниже уровня земли, изоляция должна увеличивать расстояние, необходимое для любой комбинации изоляции, установленной вертикально, под плитой или выступающей из здания.При удалении от здания изоляция должна быть защищена тротуаром или грунтом не менее 10 дюймов. IECC не требует теплоизоляции кромки плиты в местах, которые официальные представители кодекса считают очень сильно зараженными термитами.

2012 , 2015 и 2018 IECC

Раздел R402. 2.9 (R402.2.10 в 2015 и 2018 IECC), Полы плиты перекрытия. Требования к изоляции плиты: CZ 1-3: R-0; CZ 4-5: R-10, 2 фута; CZ 6-8: R-10, 4 фута.R-5 должен быть добавлен к требованию для обогреваемых плит. Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи фундаментной стены. Если изоляция расположена ниже уровня земли, изоляция должна увеличивать расстояние, необходимое для любой комбинации изоляции, установленной вертикально, под плитой или выступающей из здания. При удалении от здания изоляция должна быть защищена тротуаром или грунтом не менее 10 дюймов.IECC не требует теплоизоляции кромки плиты в местах, которые официальные представители кодекса считают очень сильно зараженными термитами.

Модернизация: 2009 , 2012 , 2015 и 2018 IECC

Раздел R101. 4.3 (Раздел R501.1.1 в IECC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Международный жилищный код (IRC) 2009 г.

Раздел N1102.2.8, Монолитные перекрытия. Требования к изоляции плиты: CZ 1-3: R-0; CZ 4-5: R-10, 2 фута; CZ 6-8: R-10, 4 фута R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи фундаментной стены.Если изоляция расположена ниже уровня земли, изоляция должна увеличивать расстояние, необходимое для любой комбинации изоляции, установленной вертикально, под плитой или выступающей из здания. При удалении от здания изоляция должна быть защищена тротуаром или грунтом не менее 10 дюймов. IECC не требует теплоизоляции кромки плиты в местах, которые официальные представители кодекса считают очень сильно зараженными термитами.

2012 , 2015 и 2018 IRC

Раздел N1102.2.9 (N1102.2.10 в IRC 2015 и 2018 гг.), Монолитные перекрытия. Требования к изоляции плиты: CZ 1-3: R-0; CZ 4-5: R-10, 2 фута; CZ 6-8: R-10, 4 фута R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи фундаментной стены. Если изоляция расположена ниже уровня земли, изоляция должна увеличивать расстояние, необходимое для любой комбинации изоляции, установленной вертикально, под плитой или выступающей из здания.При удалении от здания изоляция должна быть защищена тротуаром или грунтом не менее 10 дюймов. IECC не требует теплоизоляции кромки плиты в местах, которые официальные представители кодекса считают очень сильно зараженными термитами.

Модернизация: 2009 , 2012 , 2015 и 2018 IRC

Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Типы фундамента дома 101

© Nenov Brothers / Fotolia

Тип фундамента, поддерживающего ваш дом, во многом влияет на долговечность здания и на ваш комфорт. Планируете ли вы построить собственный дом или хотите узнать больше о доме, в котором живете сейчас, знакомство с конструкцией фундамента – идеальное место для начала.

В современном жилищном строительстве обычно используются три типа фундаментов:

• Плита
• Ползун
• Подвал

Тип, который подходит для вашего дома, во многом зависит от свойств вашей строительной площадки, таких как тип почвы, глубина зеркала грунтовых вод и уклон. Помимо этого, у каждого типа фундамента есть свои плюсы и минусы с точки зрения доступности, обслуживания, домашнего комфорта и других факторов.

Плитный фундамент

© Lev / Fotolia

Это самый простой, экономичный и самый распространенный тип фундамента дома. Этот фундамент представляет собой бетонную плиту толщиной от 6 до 8 дюймов, залитую непосредственно на поверхность почвы, подготовленную с гравием для облегчения дренажа. Есть несколько способов соорудить плиточный фундамент.

• Плита на уровне – Для сооружения этого фундамента просто заливается бетон на подготовленный грунт. По краям он залит более толстым слоем, чтобы образовалась основа.Арматура добавляется для прочности, а проволочная сетка может быть добавлена ​​для уменьшения риска растрескивания.
• Т-образный – Этот фундамент состоит из бетонных опор ниже линии промерзания и стен поверх опор, доходящих до поверхности почвы. Поверх этой поддерживающей конструкции заливается плита.
• Защита от замерзания (FPSF) – Этот фундамент содержит изоляцию из жесткого пенопласта для предотвращения промерзания грунта под землей, что снижает риск появления трещин. Он используется только в зданиях, которые будут отапливаться зимой.

Дом построен прямо на фундаменте, что устраняет необходимость в системе поддержки пола, что дополнительно снижает затраты и ускоряет строительство.

Плюсы

Отсутствие открытого пространства под домом снижает риск заражения термитами, мышами и другими вредителями. Поскольку фундамент из плит не опирается на балки для поддержки, они исключительно прочные. Для них требуется минимальное копание, поэтому они идеально подходят для каменистых или тяжелых почв, где копать подвал или подвал было бы непрактично.

Минусы

Водопроводные, газовые и дренажные трубы часто закладываются в бетон, и когда эти трубы изнашиваются и протекают, необходимо вскрыть фундамент, чтобы можно было провести ремонт. Фундаменты из плит уязвимы для давления, вызванного замерзанием и оттаиванием грунта, поэтому их лучше всего использовать в более теплом климате, где грунт замерзает редко. Поскольку они не могут защитить дом от паводковых вод, как ползун или подвал, они менее чем идеальны для зон, подверженных наводнениям.

Фонд Crawl Space

Фото: RBerteig

Фундамент для ползания включает в себя открытое пространство высотой около 2 футов под домом, которое поднимает дом над землей. Обычно они создаются одним из двух методов:

• Стенка ствола – Сплошная стена из кирпича.
• Колонна и балка – Бетонные опоры в земле, поддерживающие деревянные опоры и бетонные балки, проходящие между опорами.

Плюсы

Фундамент для подполья – хороший выбор в районе с высоким уровнем грунтовых вод или склонностью к затоплению.Он защищает дом от смещения почвы во время проливных дождей, а с добавлением вентиляционных отверстий снижает риск попадания паводковой воды в дом. Подземное пространство обеспечивает циркуляцию воздуха под домом, помогая сохранять прохладу в ваших комнатах летом. Здесь часто проходят трубы и другие инженерные сети, поэтому вы можете легко добраться до них для ремонта или модернизации. Вы также можете использовать место для хранения вещей.

Минусы

Ползунки должны быть должным образом изолированы и поддерживаться в хорошем состоянии, чтобы предотвратить проблемы с влажностью, плесенью, сквозняками и вредителями.В зависимости от вашего климата и конструкции вашего дома это может означать добавление пароизоляции и изоляции из жесткого пенопласта в дополнение к вентиляционным отверстиям или полную герметизацию пространства и герметизацию вентиляционных отверстий, а затем установку водоотливного насоса и осушителя.

Фундамент подвала

© Кристиан Делберт / Fotolia

Фундамент подвала строится путем выкопки на глубину около 8 футов, а затем возведения пола и стен для образовавшегося пространства. Сначала заливают бетонные опоры для поддержки стен.Далее возводятся стены, обычно из заливного бетона. В завершение заливается бетонная плита пола. В результате появляется дополнительная комната, которую можно использовать для хранения вещей или для расширения жилого пространства.

Плюсы

Подвал – идеальное место для размещения бытовой техники, связанной с коммунальными услугами, такой как печь и водонагреватель. У вас будет легкий доступ к этим приборам, а также к трубам и воздуховодам в этом пространстве, что облегчит их обслуживание и ремонт. В подвале также есть удобное место для стиральной машины и сушилки, чтобы освободить место в основной жилой зоне.

Проявив немного творчества, его можно превратить в мастерскую для ваших хобби, домашний кинотеатр или даже домашний бар и бильярдную. В качестве дополнительного преимущества воздушное пространство, которое создает подвал под вашим домом, помогает сохранять прохладу в ваших комнатах летом.

Минусы

После того, как подвал будет построен, вам потребуется герметизировать и утеплить его, чтобы предотвратить нежелательную потерю и усиление тепла. В зонах, подверженных наводнениям, вам необходимо установить водоотливной насос, чтобы удалить любую паводковую воду, которая попадает в подвал. Обеспечение надлежащей герметичности, сухости и чистоты подвала также помогает предотвратить заражение вредителями и плесень.

Если ваш дом будет расположен на скале или известняке близко к поверхности, копать подвал может быть непрактично, если вообще возможно. Тяжелые или заболоченные почвы, такие как глинистые и заболоченные почвы, также являются трудными и часто непрактичными местами для фундамента. В этих местах, если вы хотите, чтобы ваш фундамент был оторван от земли, лучшим вариантом будет подполье.

Хотя тип земли, на которой вы строите, является самым важным фактором, определяющим, какой тип фундамента лучше всего подойдет для вашего дома, очень часто у вас есть выбор. Если да, то подумайте, как каждый тип фундамента повлияет на долговечность здания и потребности в обслуживании, а также на то, насколько вы будете получать удовольствие от дома.

Если ваш дом уже построен, помните о типе фундамента при планировании повседневных работ по обслуживанию дома. Например, фундамент из плит следует контролировать на предмет протечки водопроводов, в то время как рабочие пространства и подвалы следует регулярно проверять на наличие проблем с влажностью и заражения вредителями.

Связанные

УЛЬТРАЗВУКОВЫЕ ТОМОГРАФИЧЕСКИЕ ИСПЫТАНИЯ БЕТОНА В ФУНДАМЕНТАЛЬНОЙ ПЛИТЕ

1 УЛЬТРАЗВУКОВЫЕ ТОМОГРАФИЧЕСКИЕ ИСПЫТАНИЯ БЕТОНА В ФУНДАМЕНТАЛЬНОЙ ПЛИТЕ Krzysztof SCHABOWICZ 1, Jerzy HOLA 1, Dariusz STYS 1 1 Институт строительной инженерии, Вроцлавский технологический университет, Факс. с помощью современного неразрушающего упруго-волнового контроля бетона фундаментной плиты здания, заложенного под уровень грунтовых вод.Поводом для испытаний послужило предположение, что подрядчик утончает фундаментную плиту по сравнению с проектной, и после этого плита была повреждена. Испытания проводились для проверки толщины плиты в соответствии с проектом, а также для оценки технического состояния фундаментной плиты для принятия решения о масштабах ремонтов или об их усилении. В испытаниях использовались метод ультразвуковой томографии, а также ультразвуковые, электрические и электромагнитные методы (в роли поддержки).Результаты неразрушающих испытаний и проведенные на их основе анализы, подтвержденные облучениями, ранее не публиковались. Ключевые слова: неразрушающие испытания, упругие волны, ультразвуковая томография, импульсная характеристика, удар-эхо, бетон, фундаментная плита 1. Введение Сегодня все чаще возводятся здания с фундаментом из железобетона или бетонных плит, расположенные значительно ниже уровня грунтовых вод. Как показывает строительная практика, такие фундаменты часто не соответствуют проекту и имеют дефекты изготовления.К дефектам относятся: толщина плиты меньше проектной, глубокие трещины в бетоне, дефектные (отслоение и пористость) участки в поперечном сечении плиты. Из-за слишком длинных перерывов в бетонировании часто возникают отслоения в области нижней арматуры. Из-за отсутствия уплотнения бетона возникает пористость. Все дефекты могут привести к повреждению и протечке фундамента, в результате чего помещения, расположенные на цокольном этаже, не могут использоваться в обычном режиме. Когда существует высокое давление грунтовых вод на фундамент, трудно и рискованно проверять их воздействие (например,г. скважина) какова фактическая толщина плиты или глубина трещины. Такой метод является разрушительным и представляет опасность повреждения гидроизоляционного утеплителя. Принимая во внимание вышесказанное, неразрушающие методы могут быть очень полезны для испытаний фундаментов из бетонных или железобетонных плит, доступных для контроля только с одной стороны [3-8], особенно ультразвуковой томографии [1, 2].

2 В этом документе представлено такое комплексное применение методов на месте к структурному компоненту гражданского сооружения, т.е.е. к дефектной фундаментной плите в здании спецназначения. Случаи комплексного использования ультразвуковой томографии трудно найти в литературе по данной теме [1, 2]. Авторы надеются, что результаты тестов и их интерпретация, а также полученный опыт могут быть полезны другим исследователям в аналогичных тестовых ситуациях. 2. Описание фундаментной плиты Фундамент большого здания специального назначения с цокольным этажом, возведенного в Польше, был выполнен в виде бетонной плиты толщиной 0,80 м, армированной сверху и снизу решетками из стальных стержней.Земляная плита была заложена на 3,00 м ниже уровня грунтовых вод. На фундаментной плите заложены внешние продольные несущие стены и внутренние поперечные стены. Подземная часть здания, погруженная в водоносные горизонты, была защищена от грунтовых вод с помощью гидроизоляционных бентонитовых матов, уложенных под фундаментной плитой и на внешней поверхности внешних стен. Контакты плита-стенка были защищены специальными уплотнительными лентами. На верхнюю поверхность плиты были нанесены отделочные слои: 0.Пенополистирол толщиной 05 м, лист ПВХ и бетонный пол толщиной 0,10 м с нескользящим покрытием. Układ tych warstw pokazano na rysunku 1. Вскоре после ввода здания в эксплуатацию вода появилась на полу в одной из комнат цокольного этажа шириной 6,00 м (рис. 1). Утечка воды в месте контакта бетонного пола с продольными стенами. В той части помещения, где протечки были наиболее интенсивными, в отделочных слоях около одной из продольных стен была сделана испытательная яма площадью около 0,50 м 2.В испытательной яме была обнаружена вода на поверхности фундаментной плиты и в слое пенополистирола (рис. 1. Поэтому было принято решение сделать большую (около м 2 дюйма) яму, простирающуюся на всю ширину (6,00 м) и длину (3,00 м) комнаты (рис. 1). После нанесения покрытия защитное покрытие, пенополистирол (рис. 1) и вода были удалены, а поверхность плиты была быстро высушена по всей длине котлована (3,00 м) вблизи середины пролета плиты стала видна трещина шириной 1,0 мм (рис. 1г). Из трещины вытекала вода. Чтобы определить длину трещины, по линии трещины была сделана ленточноподобная яма шириной около 1,00 м. Выяснилось, что трещина в фундаментной плите простиралась примерно на метр. Потом выяснилось, что вода просачивается через длинную трещину, появившуюся в фундаментной плите. После визуального осмотра возникли следующие вопросы (не говоря уже о некоторых): что способствовало распространению трещины на такую ​​значительную длину; насколько глубоким был перелом; Были ли какие-либо другие дефекты, кроме видимой трещины, способствовали появлению трещин? Чтобы найти ответы на

3 вопроса было решено провести неразрушающий контроль односторонне доступной дефектной плиты с использованием современной акустической техники: ультразвуковой томографии.продольная внешняя стена 6 мд) д) бетонное покрытие ПВХ листовое покрытие Поверхностный слой Бетонное покрытие ПВХ листовое покрытие Пенополистирол Фундаментная плита 100 мм 50 мм 80 мм трещина в фундаментной плите фундаментная плита В большой котлован, где Ранее упоминалось, что утечка воды через видимую трещину была наиболее интенсивной (рис. 1). Линия полос была отмечена на поверхности плиты. Расположение полос и расположение трещины показано на рис.2. Для тестирования использовался ультразвуковой томограф (рис. 3). Томограф полезен, среди прочего, для определения толщины бетонных элементов, доступных с одной стороны, и обнаружения неоднородностей, таких как воздушные пустоты и высокопористые зоны. Испытания проводились в четырех полосах шириной 0,50 м и длиной 6,00 мм каждая (рис. 2). При тестировании в полосе антенна томографа всегда была смещена в одну сторону. Общее количество точек измерения составляло около 240. Изображения поперечных сечений плиты основания, полученные из конкретных точек измерения, были собраны в трехмерном матричном столбце и трех взаимно пересекающихся поперечных сечениях грунтовки и пенополистирола (рис.1. Вид помещений цокольного этажа и расположение котлованов в фундаментной плите: общий вид, примерное насыщение влагой пола, вид на испытательную котлован, г) поперечный разрез слоя перекрытия, г) вид большого котлована 3. Неразрушающий испытания фундаментной плиты

4 пластины (развертки B, C и D) были изготовлены на основе матричной таблицы. Сканирование B показывает поперечный разрез плиты заземления в середине полосы.На развертке C показано горизонтальное сечение уровней дефектов. Сканирование D показывает продольный разрез плиты грунта в полосе. Очень похожие результаты сканирования толщины плиты были получены в результате испытаний, проведенных в конкретных полосах. Сканы показаны на рисунках 4-7. Рис. 2. Сетка из линий полос, размеченных на плите внутри большой ямы. Рис. 3. Ультразвуковой томограф: измерительный комплект, методика испытаний

5 сканирование C сканирование D сканирование B Рис.4. Примерные сканированные изображения толщины грунтовых плит, полученные в полосе 1 с помощью ультразвукового томографа: сканирование C, сканирование D, сканирование B, сканирование C, сканирование D, сканирование B Рис. 5. Примерные сканированные изображения толщины грунтовых плит, полученные в полосе 2 с помощью ультразвукового томографа: сканирование C , сканирование D, сканирование B, сканирование C, сканирование D, сканирование B Рис. 6. Примерные сканированные изображения толщины плиты, полученные в полосе 3 с помощью ультразвукового томографа: сканирование C, сканирование D, сканирование B

6 сканирование C сканирование D сканирование B Рис.7. Образцы сканирования толщины фундаментной плиты, полученные в полосе 4 с помощью ультразвукового томографа: сканирование C, сканирование D, сканирование B Анализ полученных сканирований с большой вероятностью принял следующее: – толщина тестируемой фундаментной плиты в зонах шириной около m примыкание к продольным наружным стенам составляло около 0,80 м и соответствовало проекту, – толщина фундаментной плиты в центральной зоне шириной около метра составляла m, что не соответствовало проекту, – уменьшение толщины плиты основания с 0,80 м до м в переходной зоне было выполнено под углом 45 o, – пространство под плитой в ее центральной зоне, вероятно, было заполнено неоднородным материалом, т.е.г. строительный мусор. Учитывая вышеизложенное и обнаружение (после прорезания ленточной ямы) трещины длиной 50 м в грунтовой плите, было решено удалить отделочные слои с последней. Затем были проведены дополнительные неразрушающие ультразвуковые томографические исследования в случайно выбранных полосах по длине плиты. Получены результаты, аналогичные показанным на рис. 4-7. Таким образом, был сделан вывод, что снижение несущей способности фундаментной плиты может представлять угрозу безопасности.Для проверки этого предположения был проведен численный анализ статической прочности. Их результаты приведены в разделе 4.

7 4. Результаты численного анализа Для численного анализа использовалась программа Autodesk Robot Structural Analysis. Расчеты проводились для тех же нагрузок, что и при проектировании здания, с учетом уменьшенной толщины фундаментной плиты в центральной зоне.Геометрия плиты показана на рис. 8. Численная модель фундаментной плиты с обозначенными опорами и сетка КЭ показаны на рис. 9. Общее количество конечных элементов было. Диаграммы моментов в продольном сечении и в поперечном сечении показаны на рис. 9. ГОРИЗОНТАЛЬНОЕ ПЕРЕСЕЧЕНИЕ продольных опор фундаментной плиты наружной стены, размещенных в наружных стенах ПЕРЕСЕЧЕНИЕ A-A потолка над помещением Рис. 8. Геометрия плиты фундамента (план и поперечный разрез)

8 г) Рис.9. Численная модель фундаментной плиты и результаты расчетов: численная модель с обозначенными опорами под колоннами в наружных стенах и сеткой КЭ, диаграмма момента M yy при характеристических нагрузках в продольном сечении, диаграмма момента M xx в поперечном сечении между колоннами в наружных стенах, г) диаграмма момента M xx в поперечном сечении между колоннами в наружных стенах. Анализ показал, что несущая способность фундаментной плиты превышена примерно на 45% по сравнению с расчетной. Учитывая это, неудивительно, что в плите появилась трещина длиной 50 м.В результате этой длинной трещины могла быть повреждена гидроизоляция плиты пола, в результате чего грунтовые воды проникли на цокольный этаж. Помня о безопасности здания, было принято решение отремонтировать и укрепить плиту. 5. Заключение

9 В статье рассказывается, как метод ультразвуковой томографии был применен для исследования плиты фундамента в здании специального назначения.Неразрушающие томографические исследования способствовали обнаружению структурного дефекта в этом элементе. Выяснилось, что фактическая толщина плиты в центральной зоне (шириной около 4 м) составляла m, что означает, что она не соответствовала проекту. В зонах (шириной около 1 м), примыкающих к продольным внешним стенам, толщина плиты перекрытия составила около 0,80 м, что соответствует проекту. Также было обнаружено, что уменьшение толщины плиты в переходной зоне от толщины 0.80 м до м было сделано под углом примерно 45%. Результаты неразрушающих исследований были использованы при расчетах проверки несущей способности фундаментной плиты. Последние показали, что несущая способность фундаментной плиты превышена примерно на 45% по сравнению с проектной. Помня о безопасности здания, было решено отремонтировать и укрепить плиту. Библиография [1] Самокрутов А.А., Козлов В.Н., Шевалдыкин В.Г. Ультразвуковой контроль бетонных объектов с использованием сухого акустического контакта.Методы, инструменты и возможности. V Международная конференция «Неразрушающий контроль и техническая диагностика в промышленности. Машиностроение, п [2] Бишко А.В., Самокрутов А.А., Шевалдыкин В.Г. Ультразвуковая эхо-импульсная томография бетона с использованием низкочастотных фазированных антенных решеток поперечных волн. Электронный журнал неразрушающего контроля и ультразвука. Электронный журнал неразрушающего контроля и ультразвука. vol [3] Джерга Дж., Покорный М. Обнаружение повреждений бетона методами нелинейных акустических испытаний.Гражданской и экологической инженерии. Vol. 3. № [4] Rucka M .. Wilde K. Применение непрерывного вейвлет-преобразования в методе обнаружения повреждений на основе вибрации для балок и пластин. Journal of Sound and Vibration [5] Hoła J., Sadowski Ł., Schabowicz K. Неразрушающая оценка качества бетонного пола с использованием метода импульсной характеристики и метода эхо-удара. Электронный журнал неразрушающего контроля и ультразвука. Vol. 14 № [6] Отчет Американского института бетона ACI 228.2R-98. Методы неразрушающего контроля для оценки бетона в конструкциях.ACI. Фармингтон-Хиллз, Мичиган [7] Банджи Дж., Миллард С., Грэтхэм М. Испытания бетона в конструкциях. Тейлор и Фрэнсис. Лондон и Нью-Йорк [8] Гарбач А. Неразрушающие исследования полимербетонных композитов с использованием оценки эффективности ремонта волн напряжений (на польском языке). Prace naukowe. Budownictwo z. 147, Oficyna Wydawnicza Politechniki Warszawskiej. 2007

.
